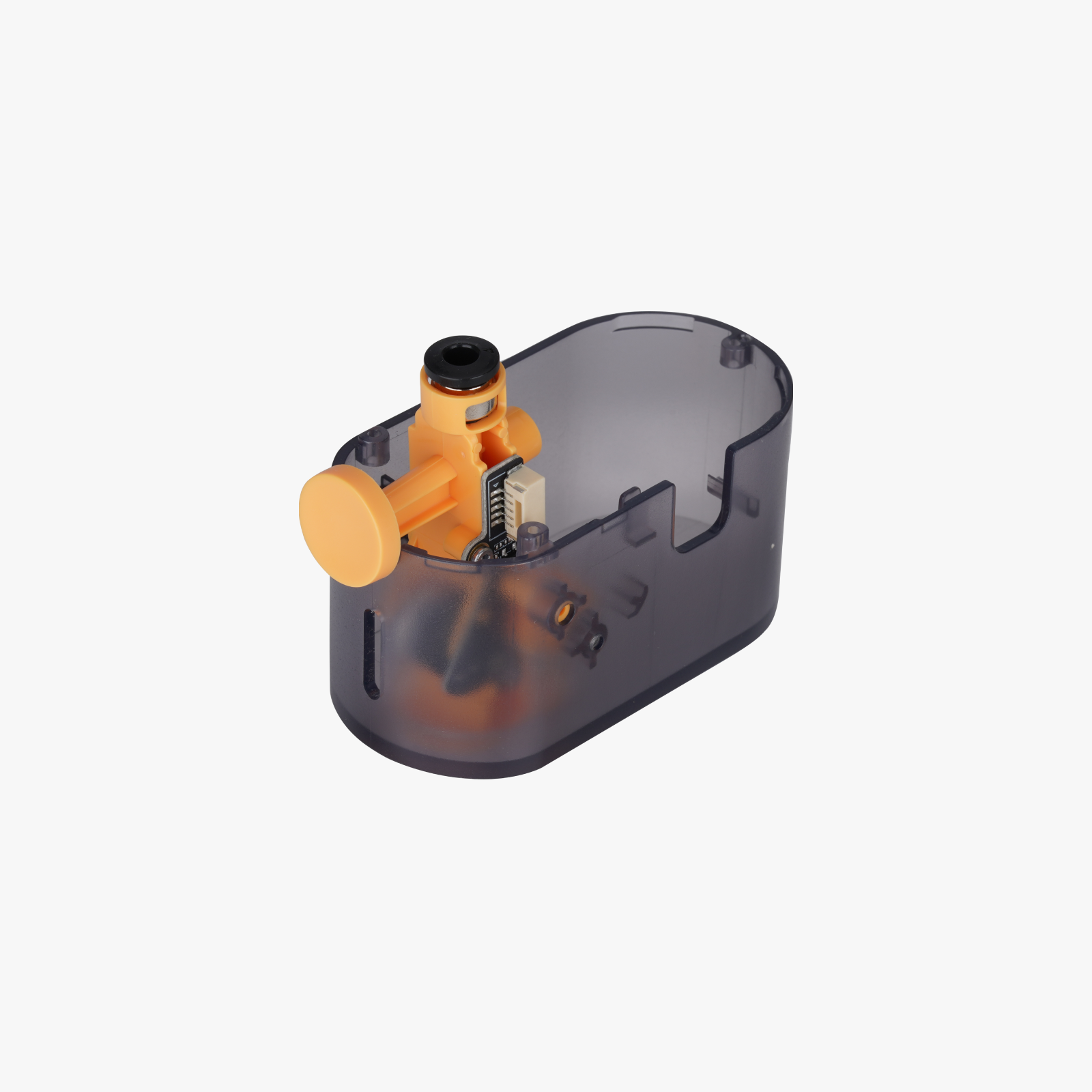

Это руководство предоставляет инструкции и меры предосторожности для замены блока воронки для филамента AMS Lite. Цель состоит в разборке блока воронки для филамента, чтобы проверить плавность вращения шестерни.
Поскольку верхние и нижние блоки воронки для филамента с обеих сторон имеют сходную конструкцию, в данной статье рассматривается только замена блока воронки для филамента AMS Lite (3) и объясняются некоторые меры предосторожности.
Когда использовать?
Датчик филамента блока подачи не может корректно обнаруживать филамент. Например, индикаторная лампа не срабатывает после загрузки филамента. Нужно заменить блок воронки для филамента.
Блоком подачи сложно загружать филамент. Предполагается, что шестерни вращаются не плавно. Блок воронки для филамента необходимо снять для проверки.
Список инструментов
Шестигранный ключ H1.5 / H2.0
Катушка
Предыдущие операции
При необходимости обратитесь к инструкции по установке AMS Lite, чтобы узнать, как снять и установить подающий модуль AMS Lite с AMS Lite.
Предупреждение о безопасности
ВАЖНО!
Критически важно отключить AMS Lite от принтера перед выполнением любых работ по обслуживанию AMS Lite и её электроники, поскольку оставление AMS Lite включенным во время таких действий может вызвать короткое замыкание, что приведет к дополнительным повреждениям электроники и опасным ситуациям.
Если у вас возникнут вопросы или сомнения относительно выполнения этого руководства, создайте новую заявку на нашей странице поддержки, и мы сделаем всё возможное, чтобы своевременно ответить и предоставить вам необходимую помощь.
Руководство по разборке
Шаг 1: Снятие крышки подающего механизма AMS
Используйте шестигранный ключ, чтобы аккуратно поддеть верхнюю крышку из её посадочного места и снять её.
Шаг 2: Снятие блока воронки филамента AMS

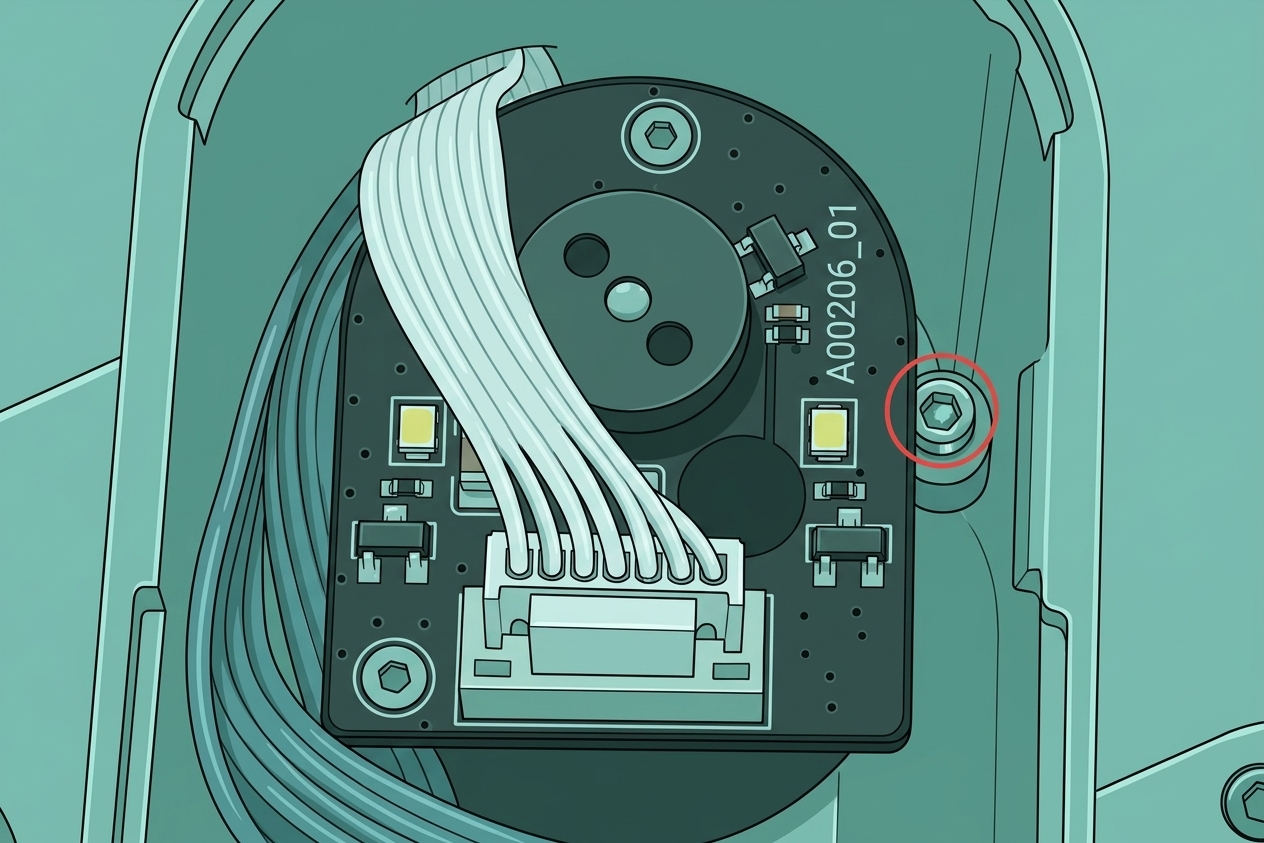

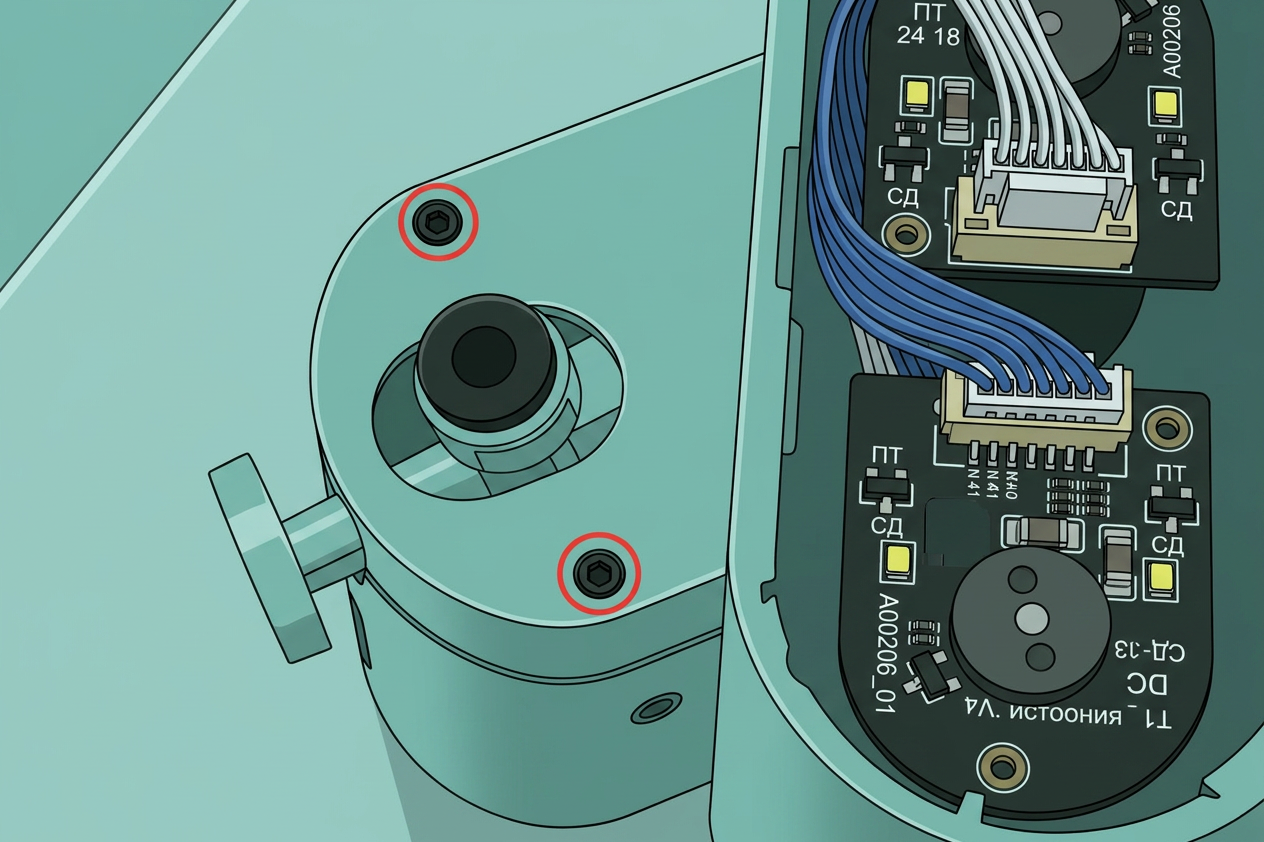

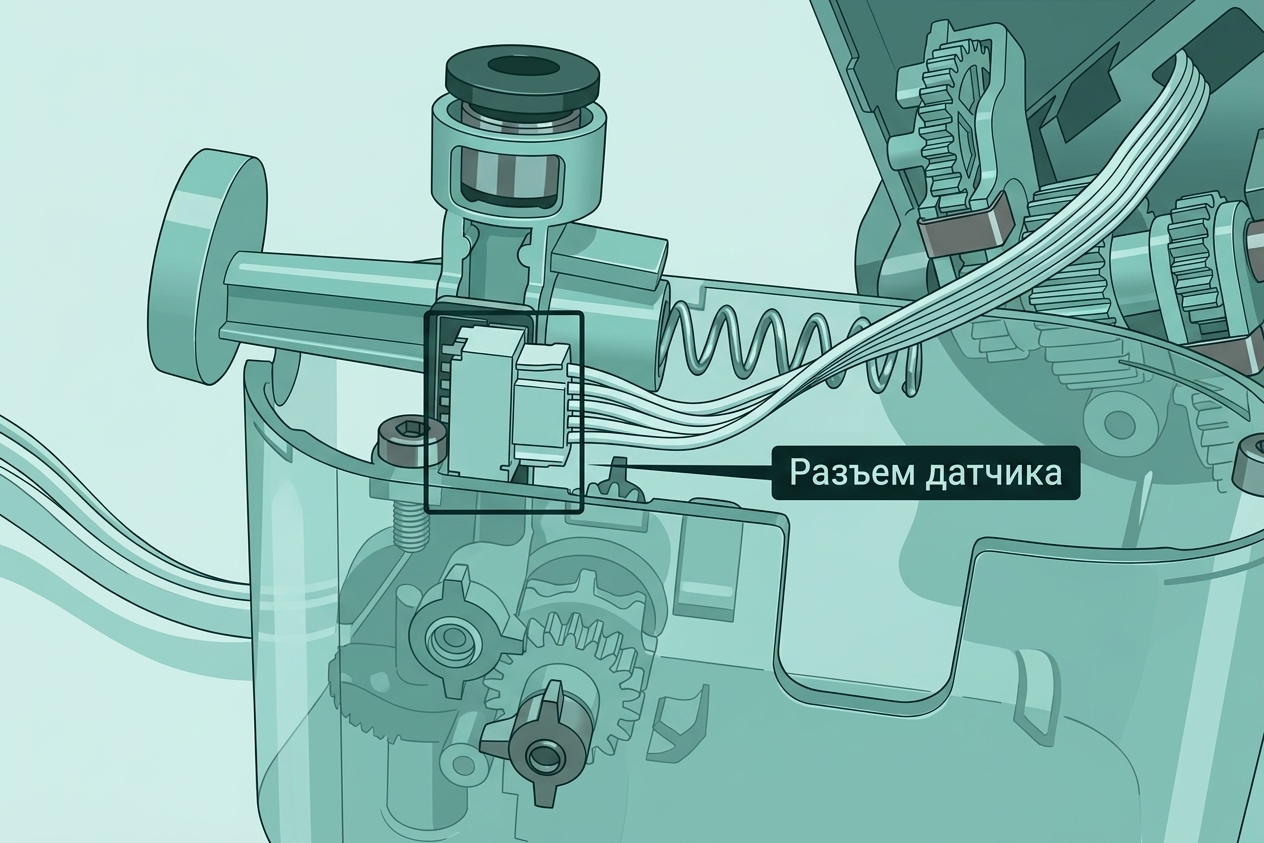

Открутите 3 винта с помощью шестигранного ключа H1.5, чтобы ослабить блок воронки для филамента, и отсоедините соединения проводов.
Следующие шаги используются для проверки подшипников шестерни:
Шаг 3: Снятие штифта

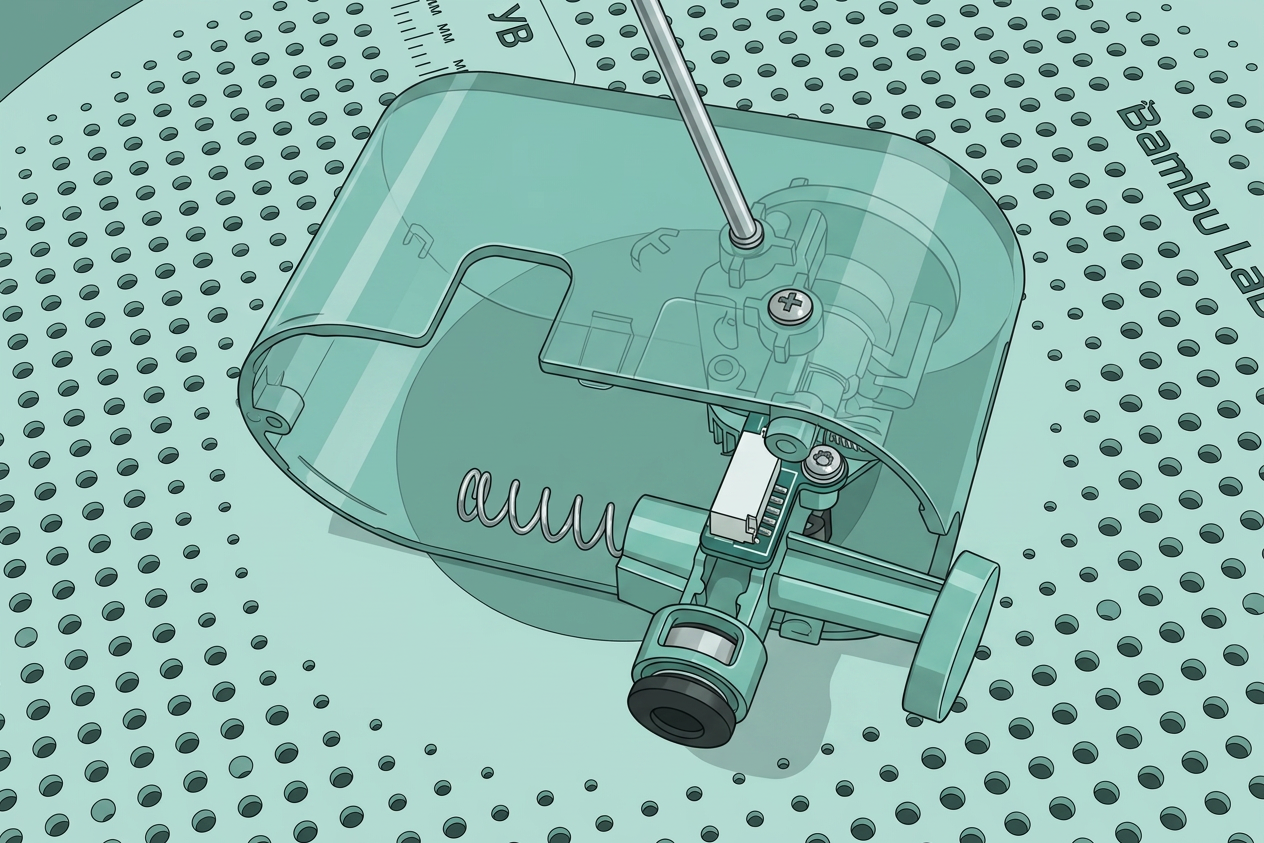

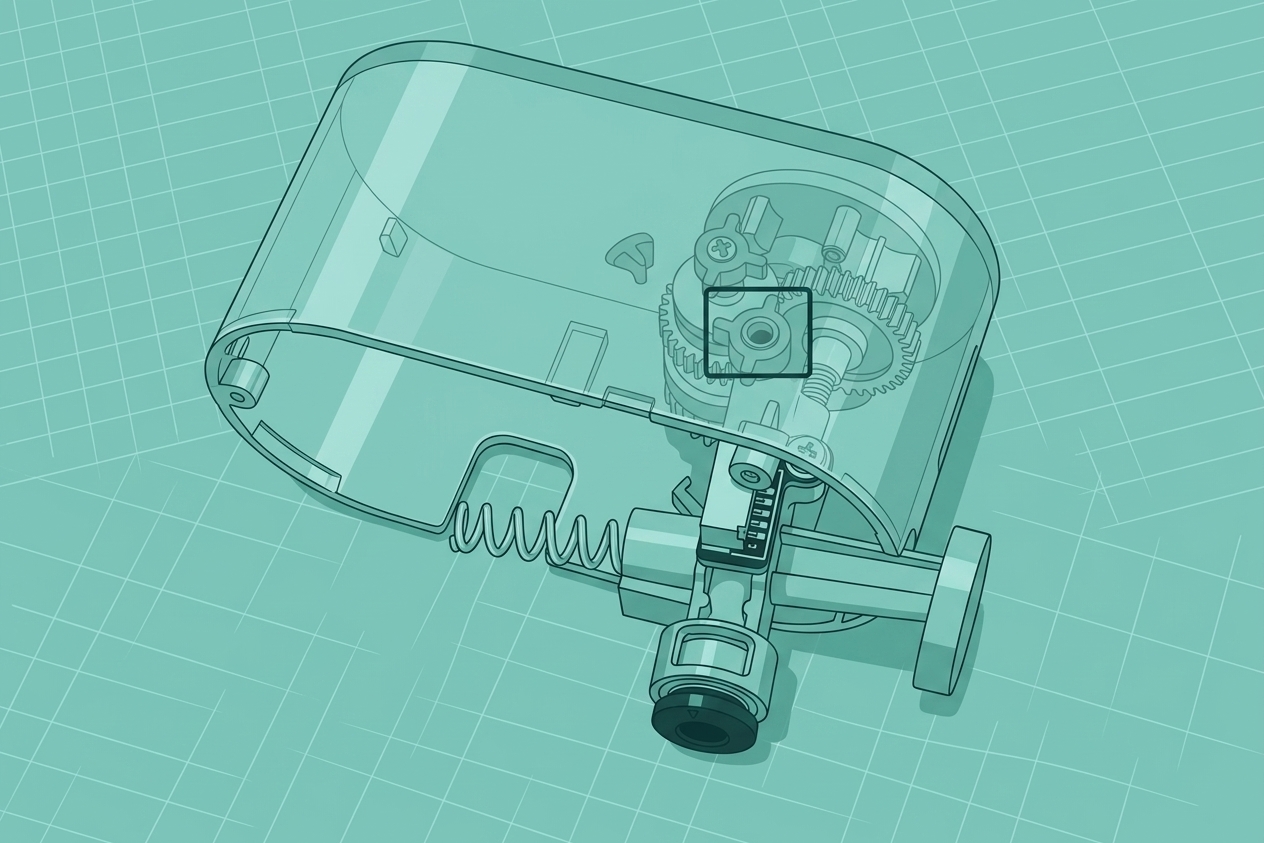

Используйте шестигранный ключ, чтобы удерживать одну сторону воронки, и с усилием вытолкните штифт с другой стороны.

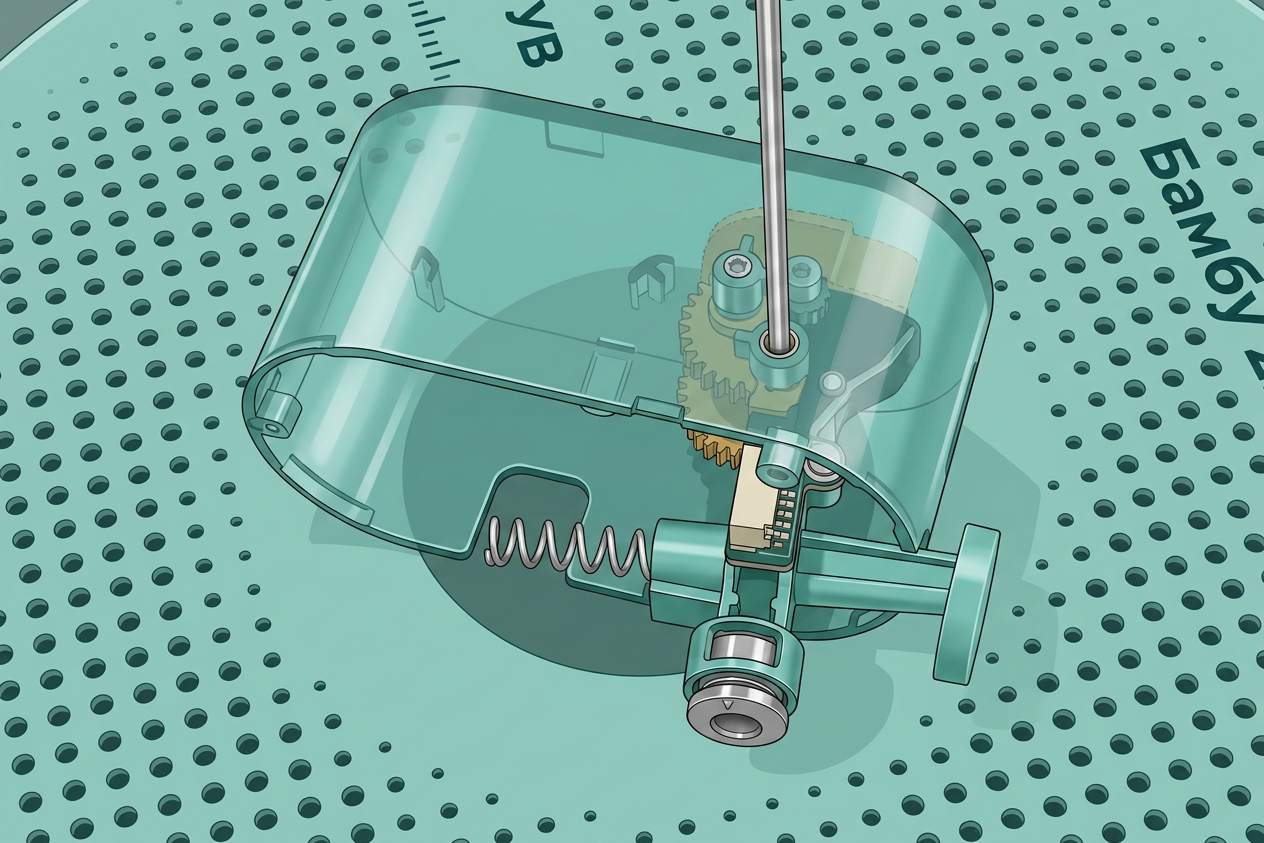

ПРИМЕЧАНИЕ: Это можно сделать на катушке.

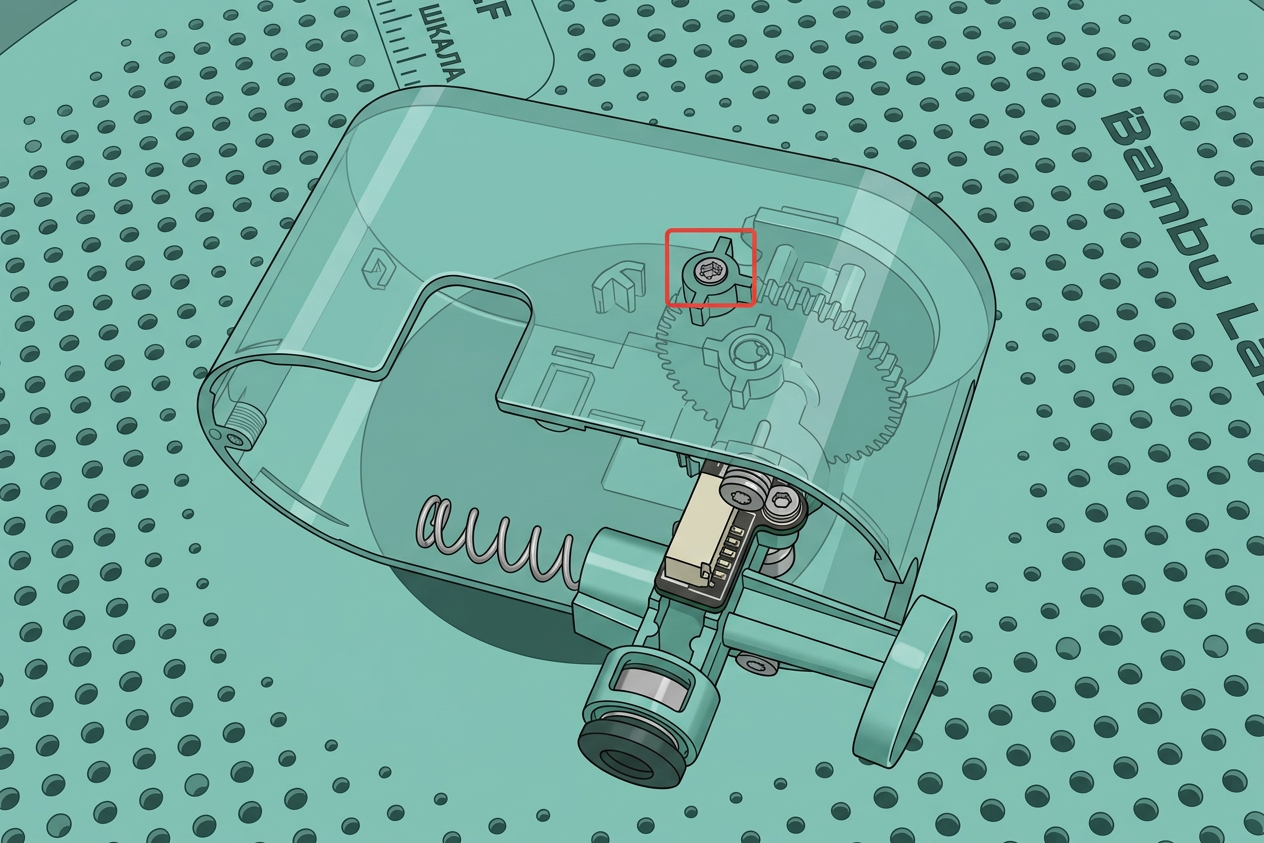

2. Используйте шестигранный ключ, чтобы удерживать одну сторону шестерни, и с усилием вытолкните штифт.

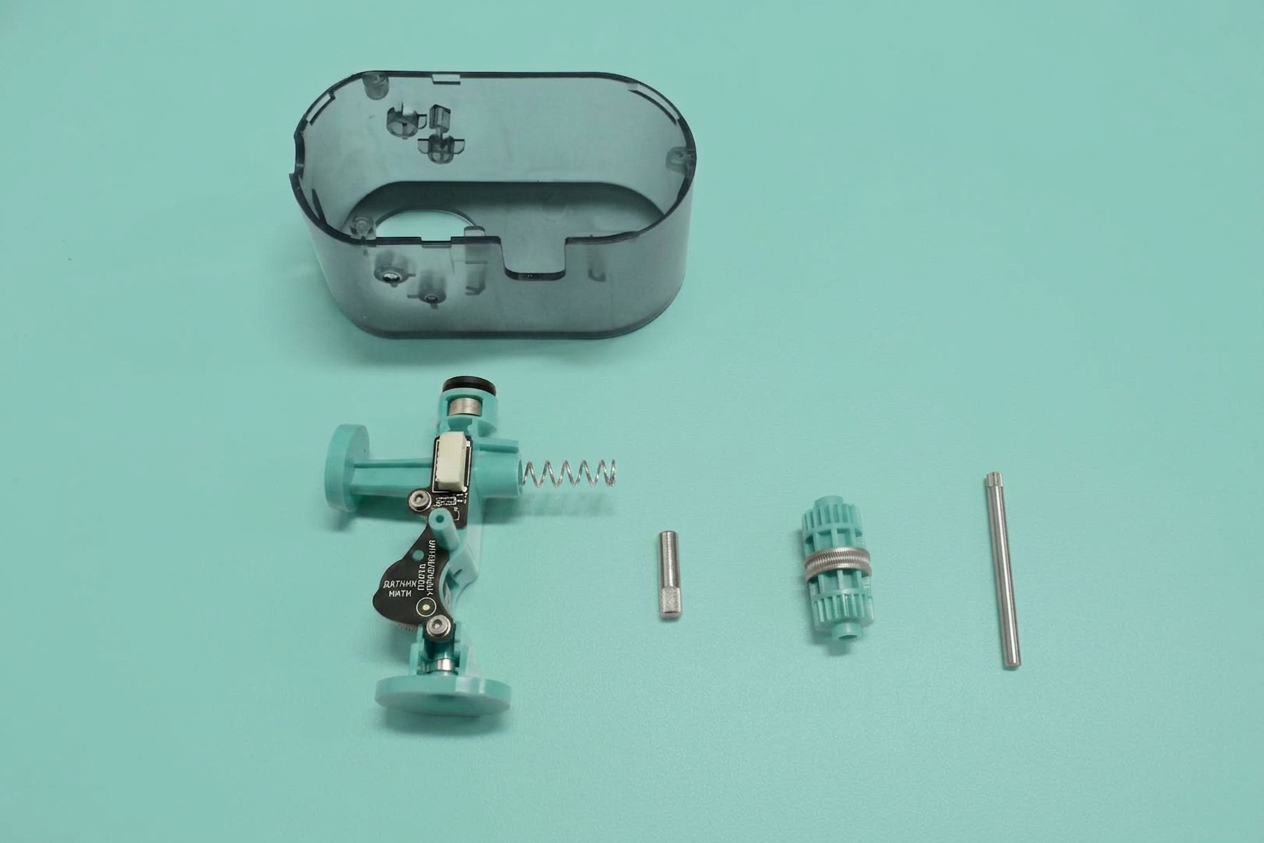

Шаг 4: Снятие воронки и шестерни

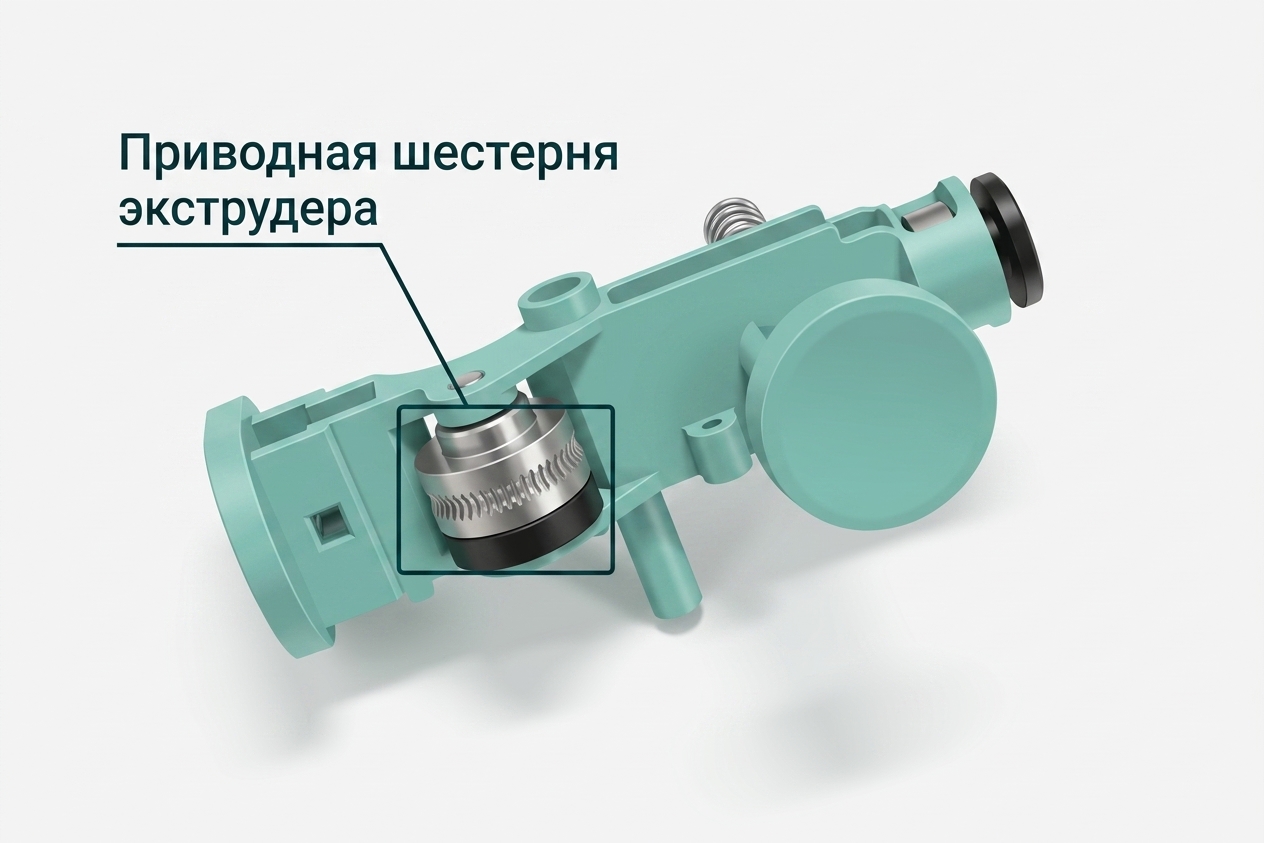

Шаг 5: Проверка шестерни на воронке

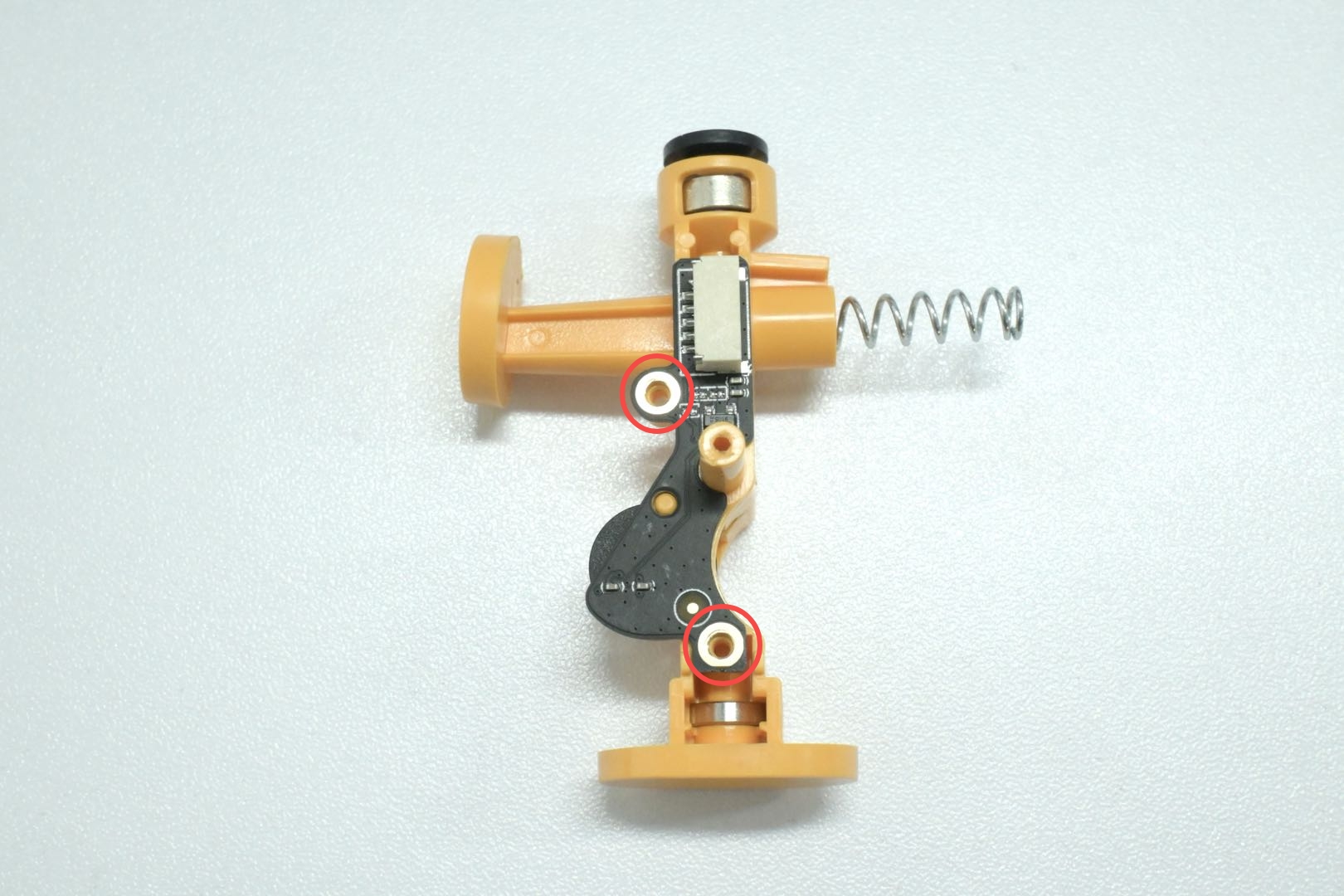

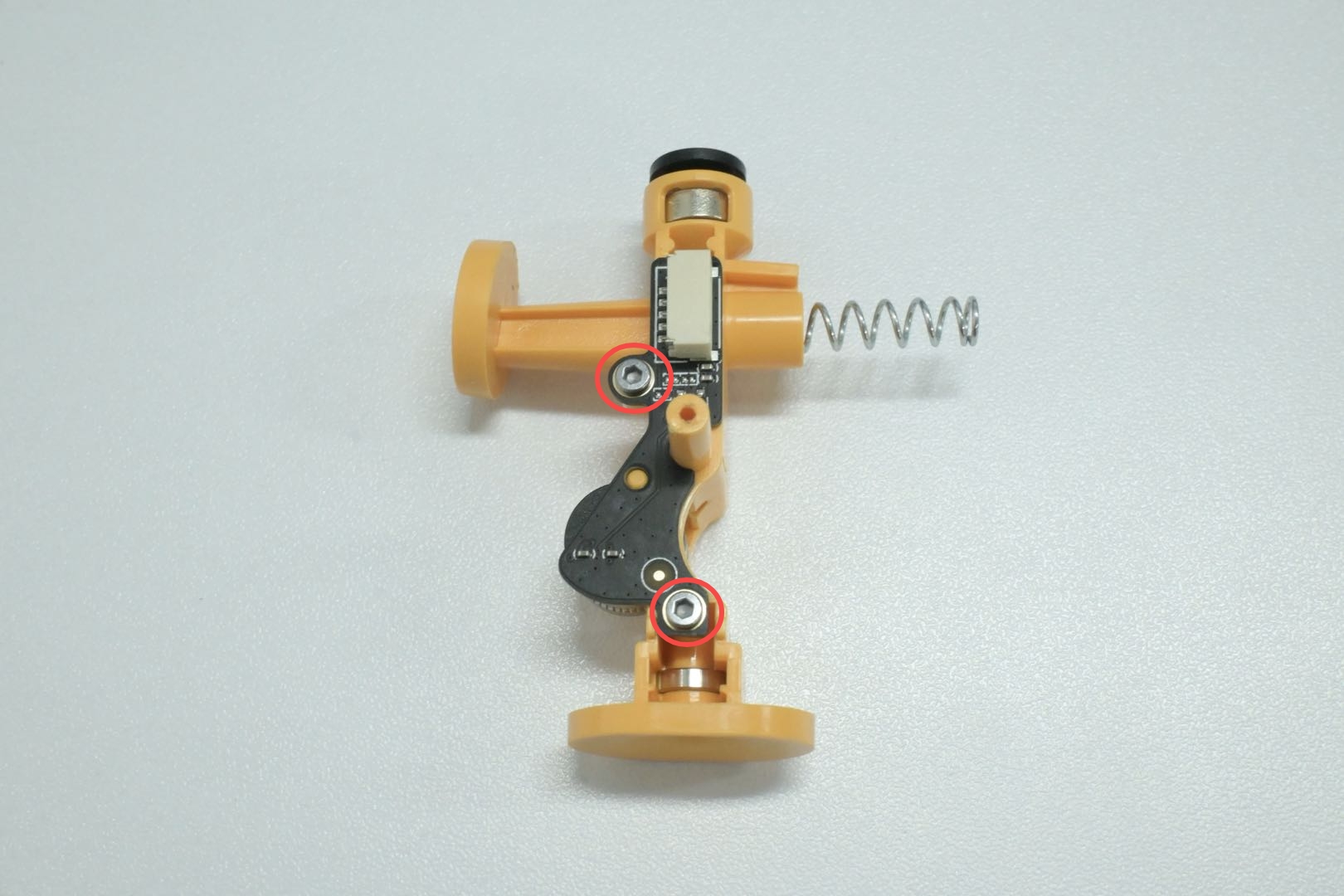

Снимите 2 винта датчика обнаружения филамента и проверьте, нормально ли движется шестерня. Если нет, пожалуйста, обратитесь в службу послепродажного обслуживания.
Примечание: Будьте осторожны, чтобы не потерять магнит датчика филамента и пружину под платой.
Руководство по сборке
Шаг 1: Установка датчика обнаружения филамента
Используйте шестигранный ключ H1.5 для установки 2 винтов датчика обнаружения филамента.
Шаг 2: Установка воронки

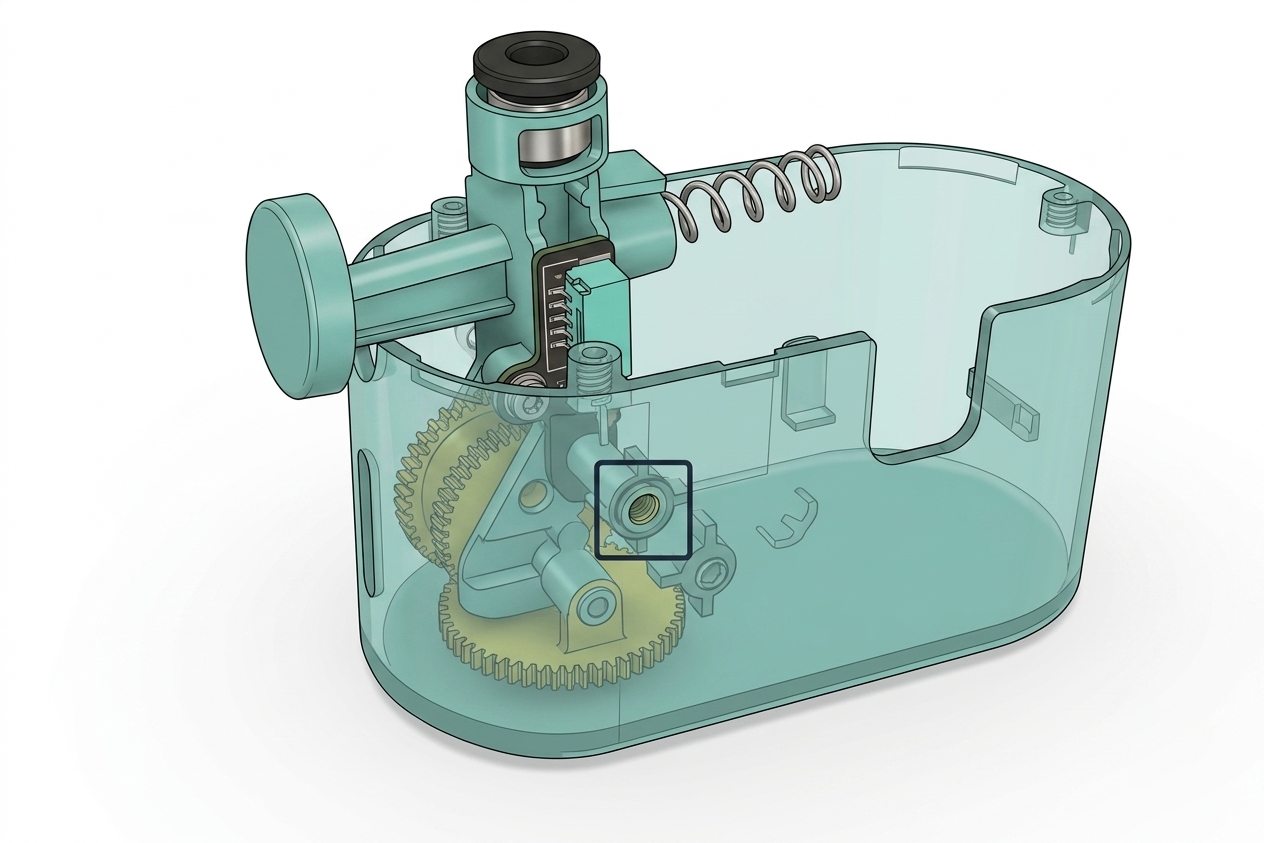

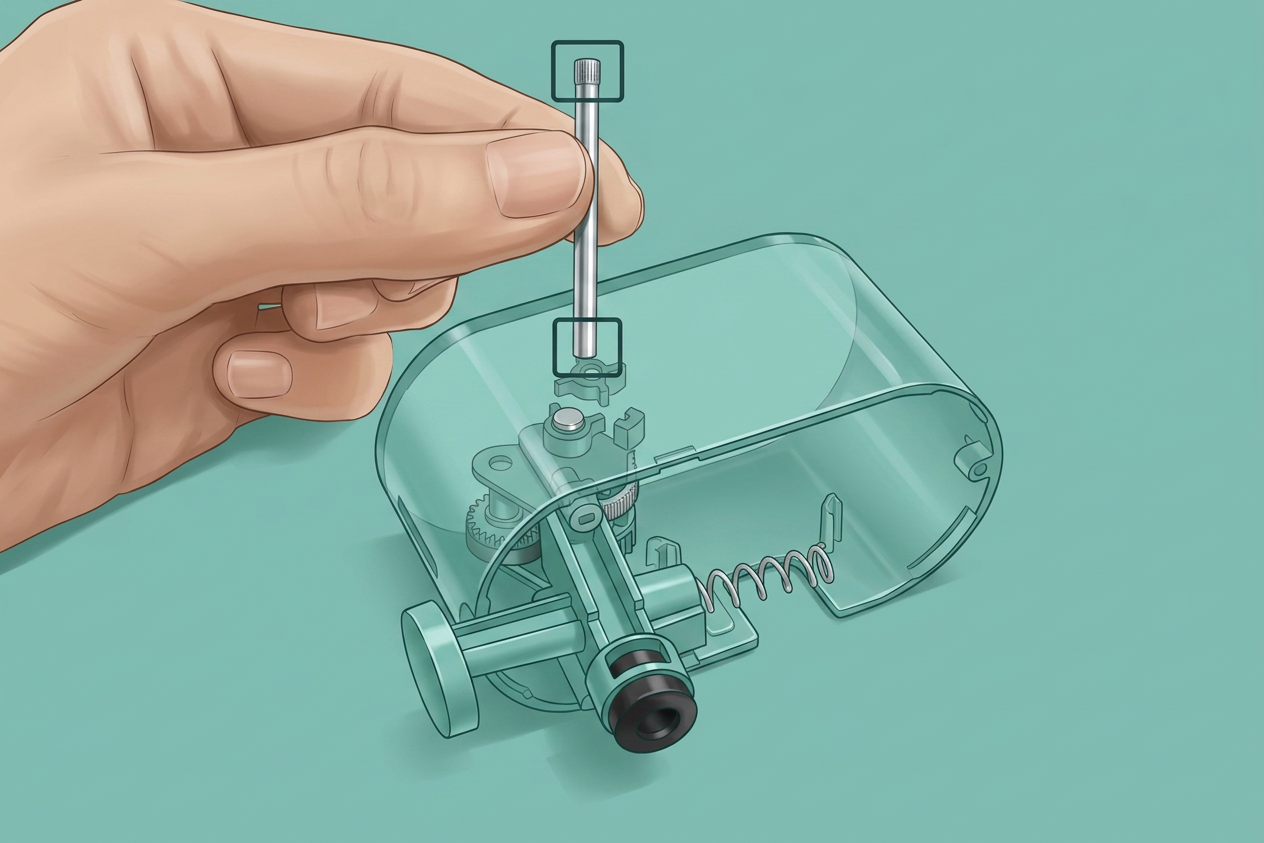

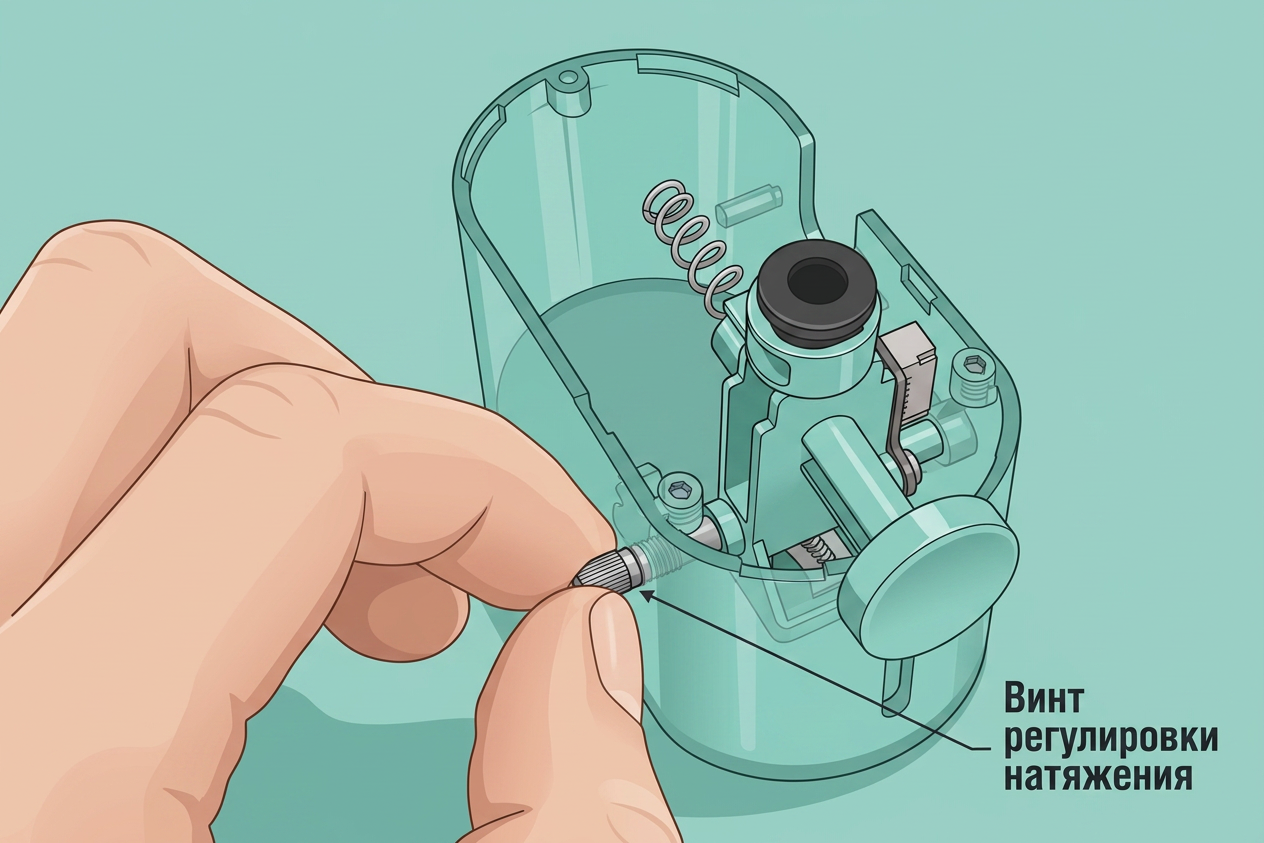

Выровняйте воронку с защёлкой и установите штифт с противоположной стороны; держите граненую сторону рукой, сначала вставьте неграненую сторону, а затем плотно вставьте штифт.
Шаг 3: Установка шестерни

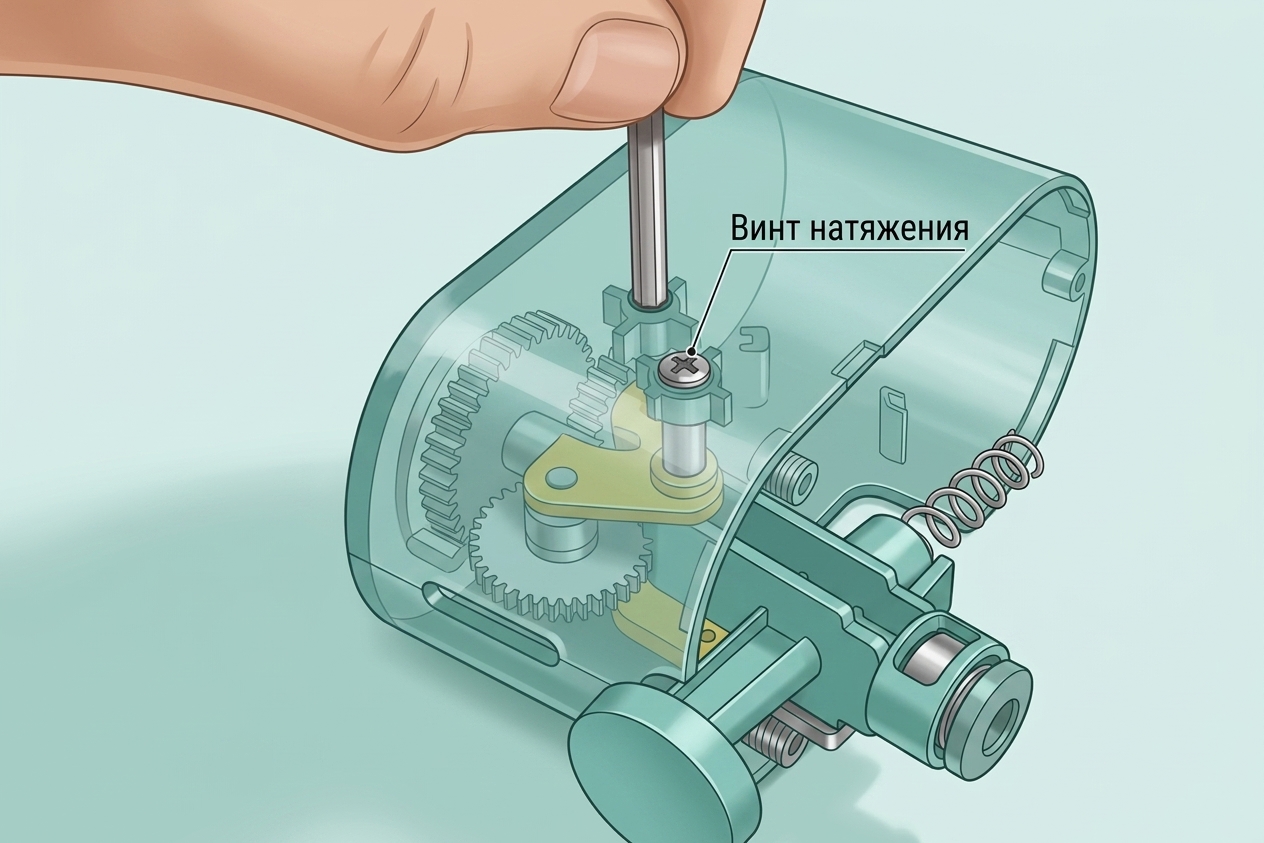

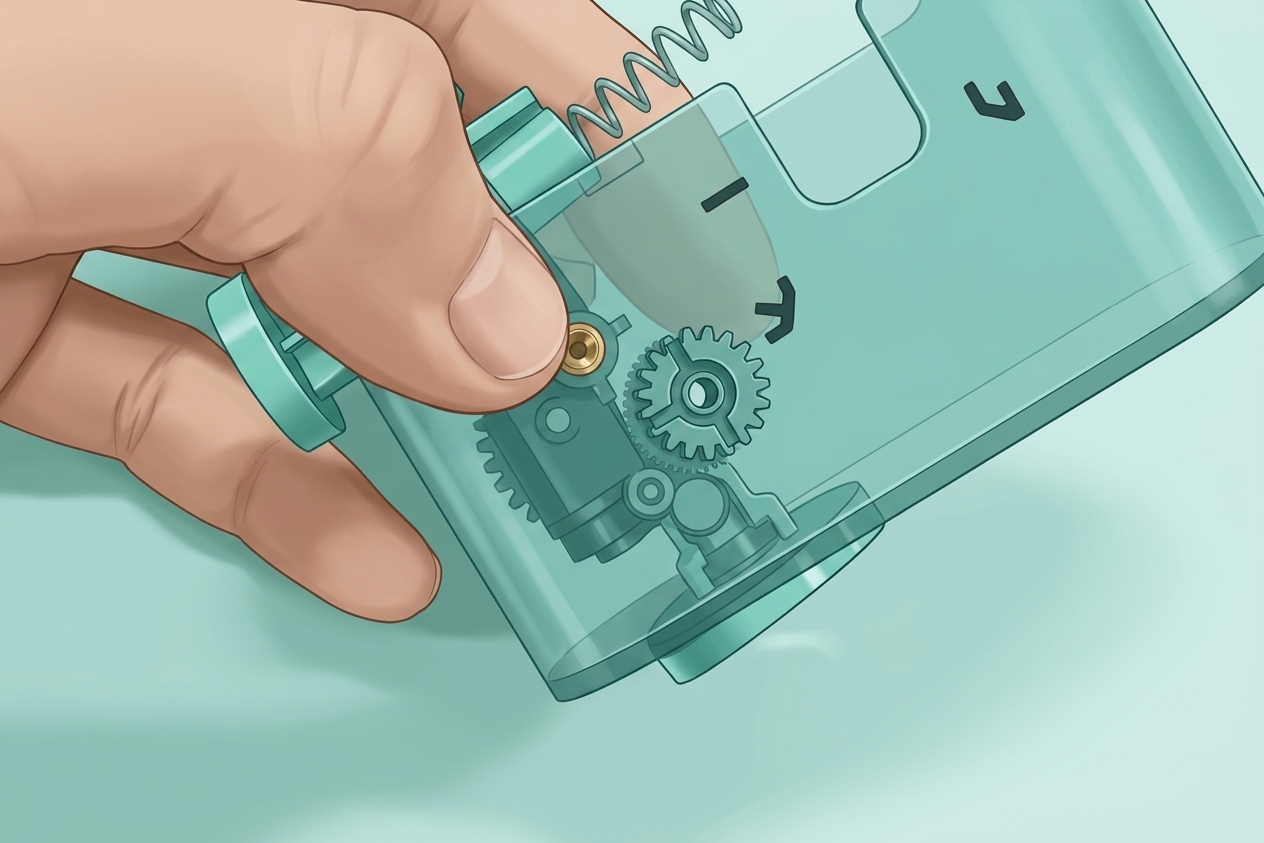

Выровняйте шестерню с защёлкой и установите её. Проверьте правильное положение, посмотрев на зазоры между защёлками с обеих сторон. Держите граненую сторону штифта рукой и установите штифт со стороны защёлки, убедившись, что неграненая сторона вставляется первой.
Шаг 4: Установка узла воронки подачи нити

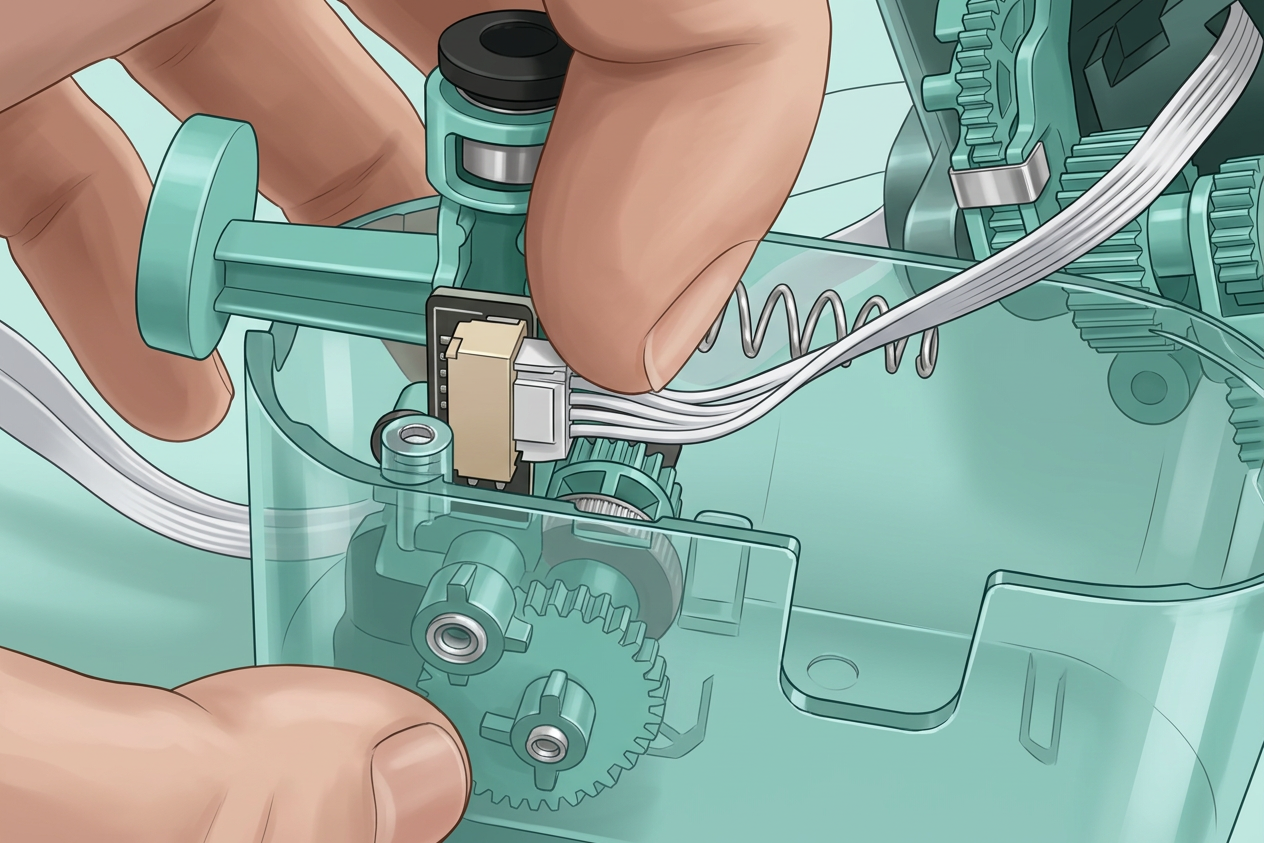

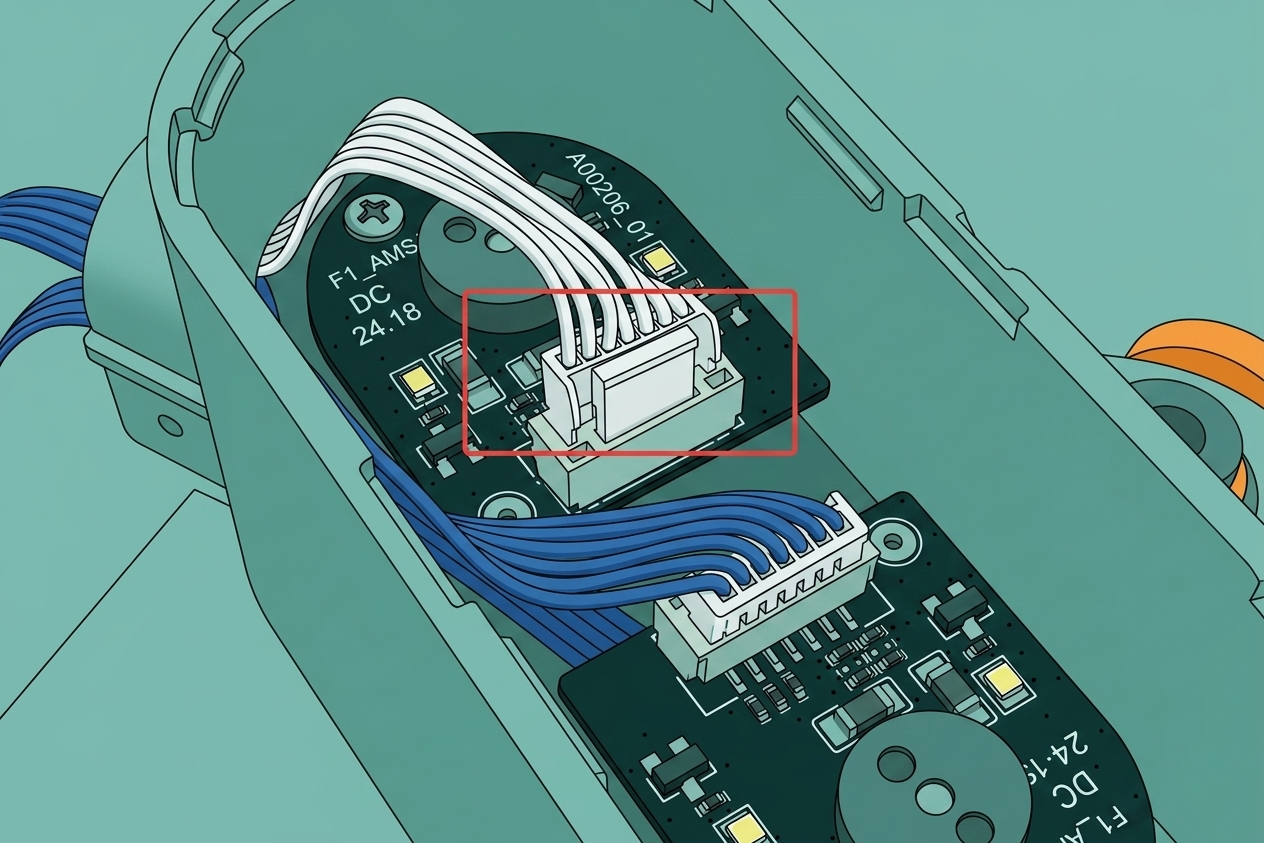

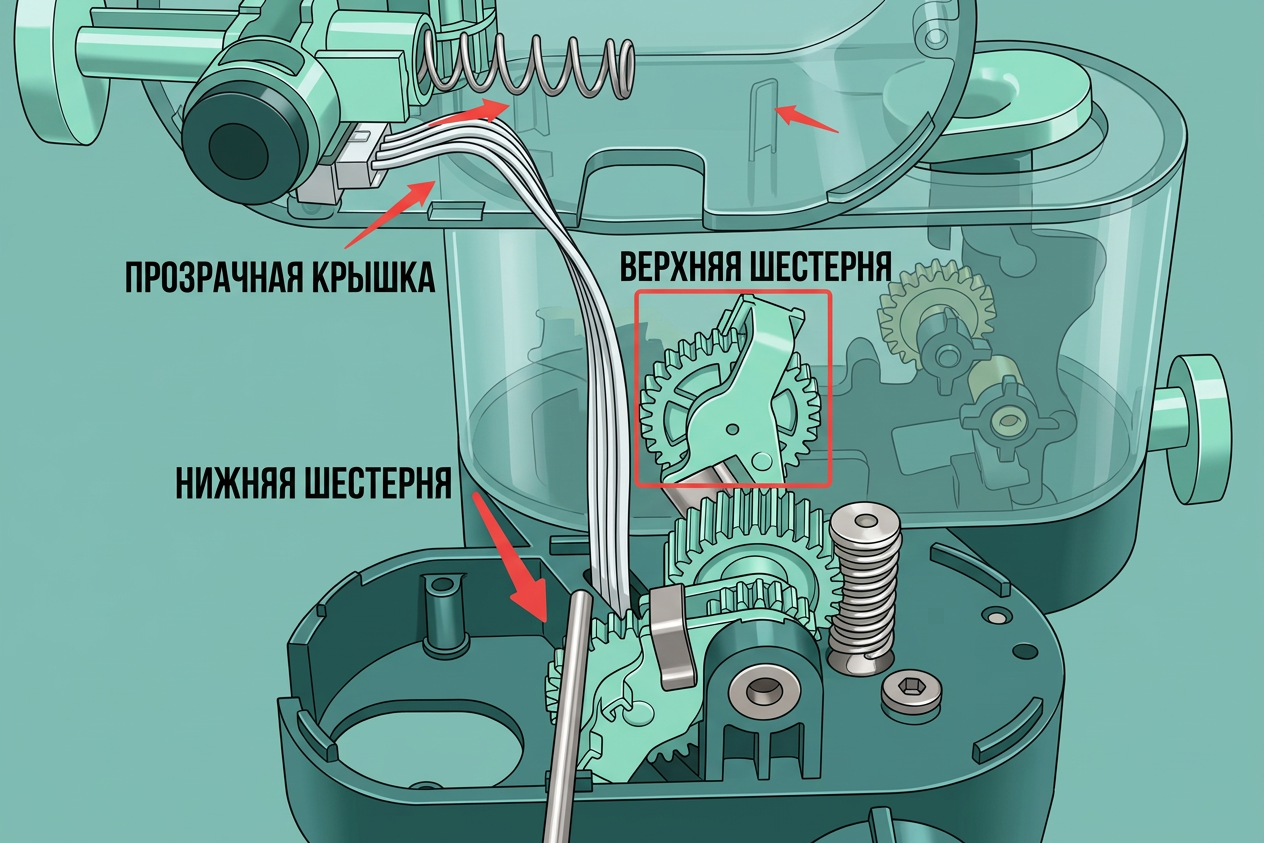

1. Подключите кабель; отрегулируйте положение комплекта качающихся шестерен, как показано на рисунке, внешнюю шестерню pushните влево, а внутреннюю шестерню поднимите.

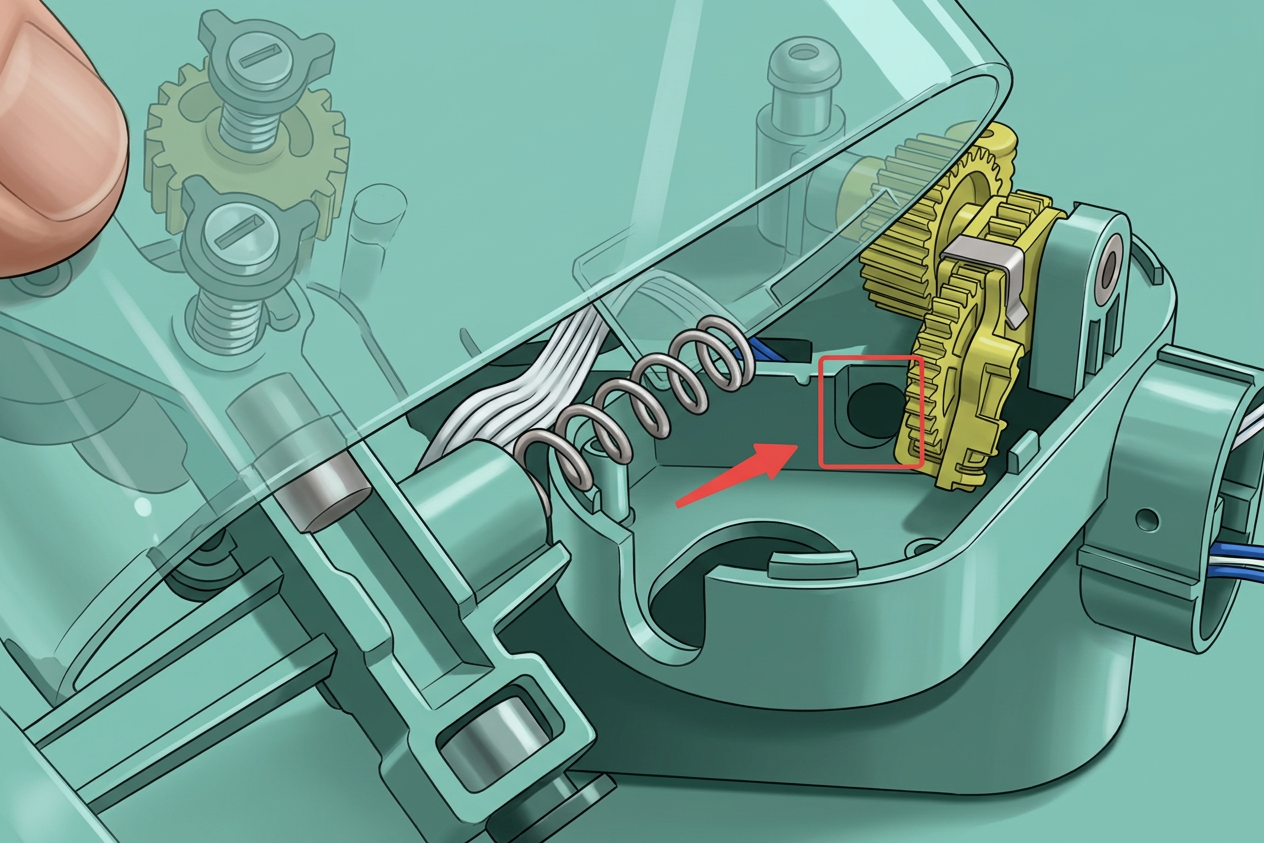

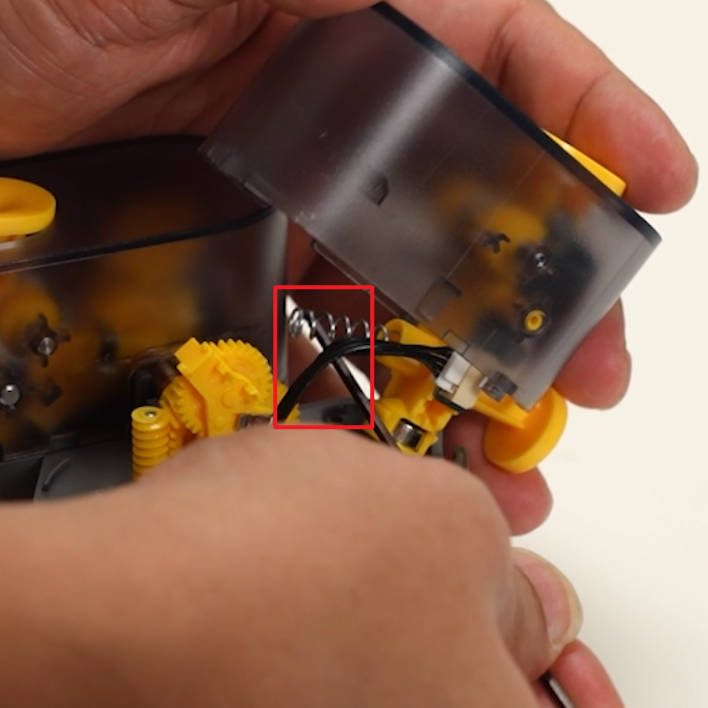

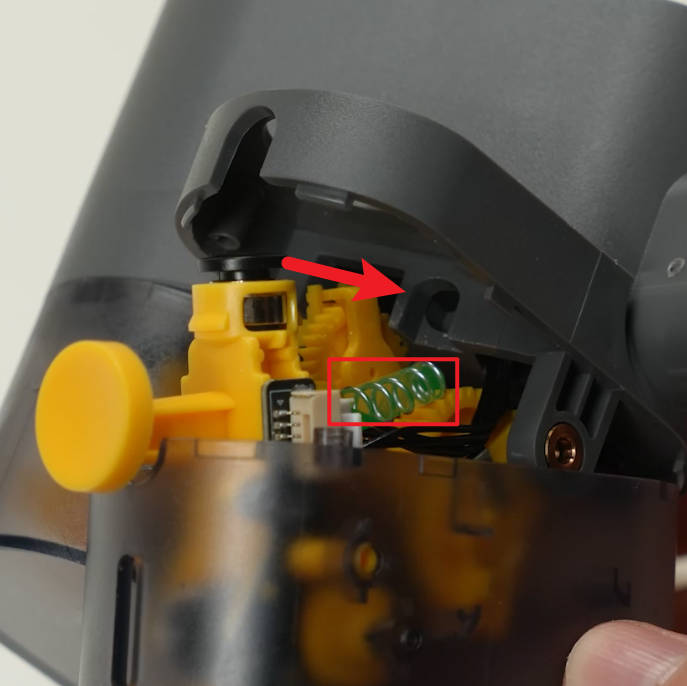

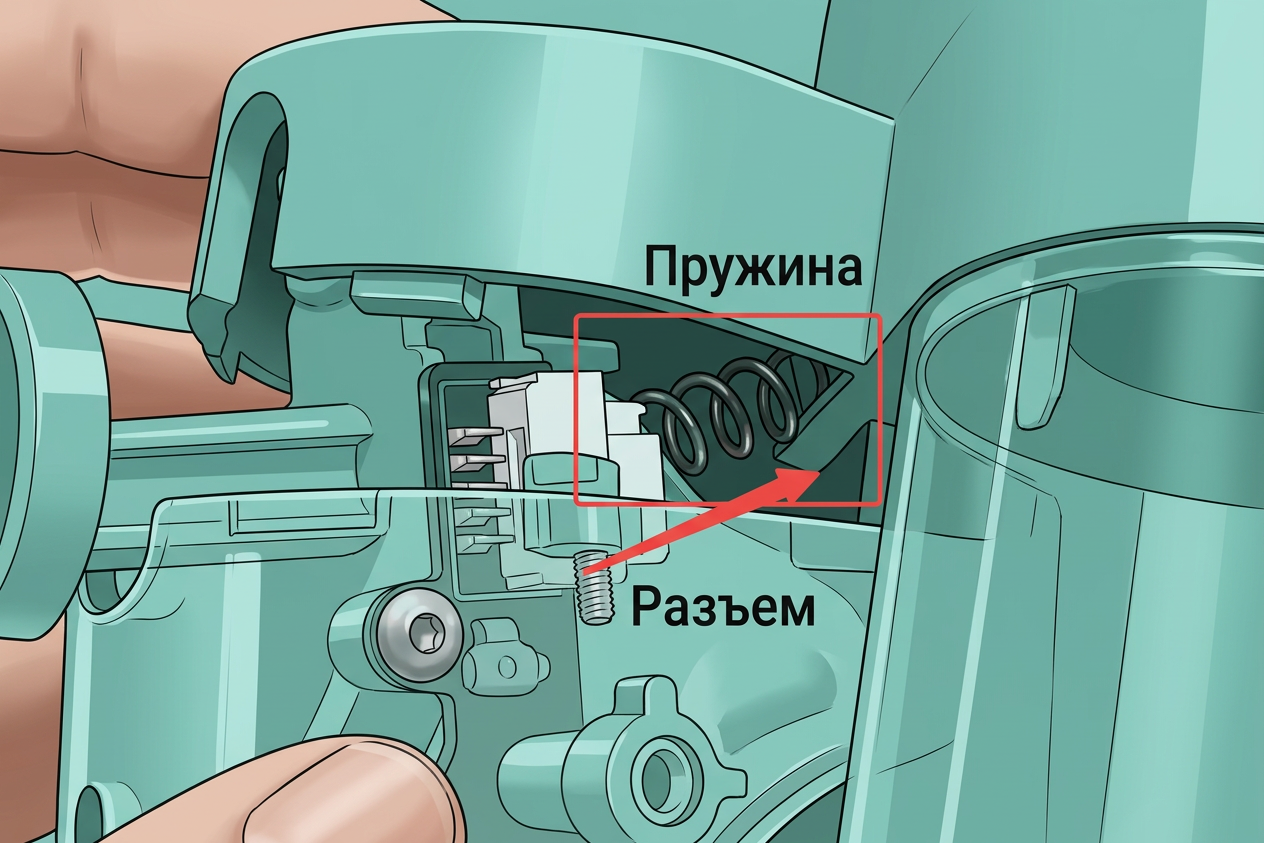

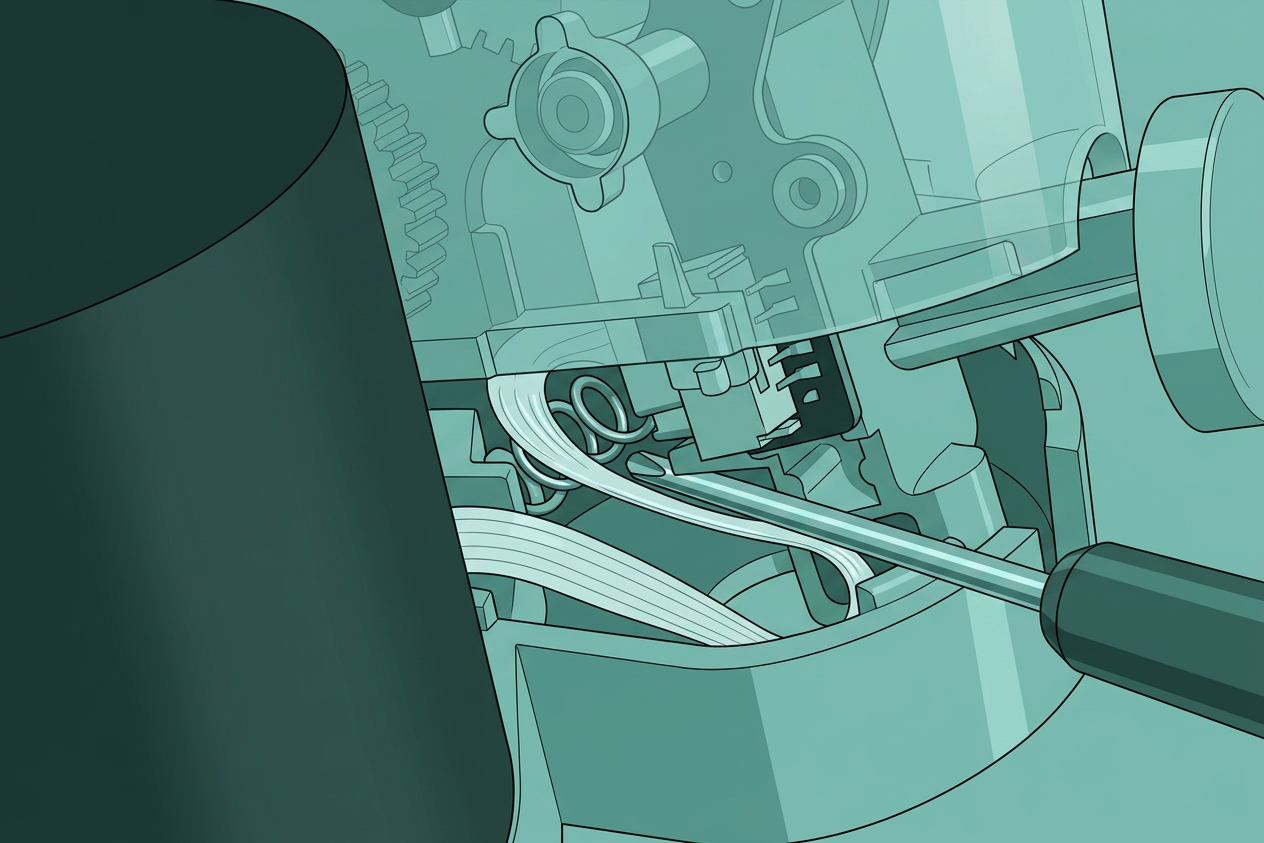

2. Установите узел воронки подачи нити и используйте шестигранный ключ, чтобы вставить другой конец пружины в указанное отверстие, убедившись, что пружина установлена правильно.

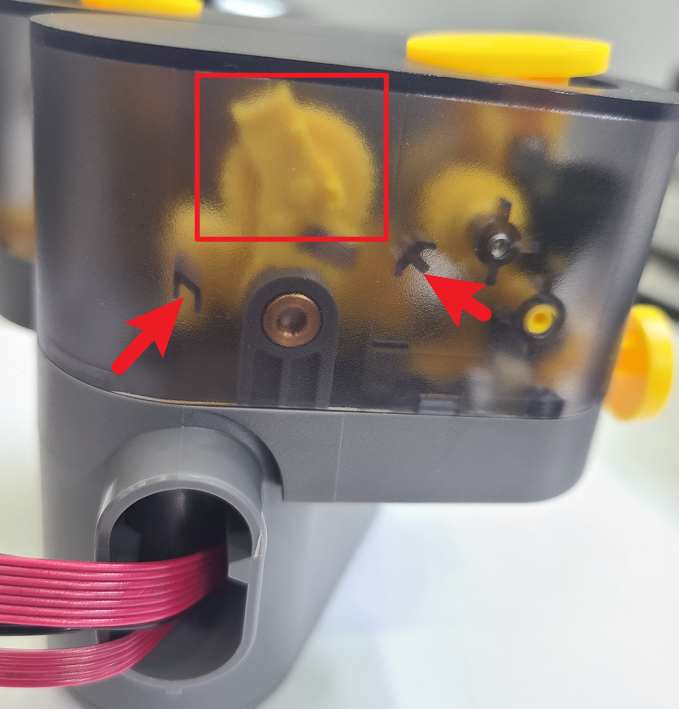

Обратите внимание, что внешняя качающаяся шестерня находится под ограничительным блоком.

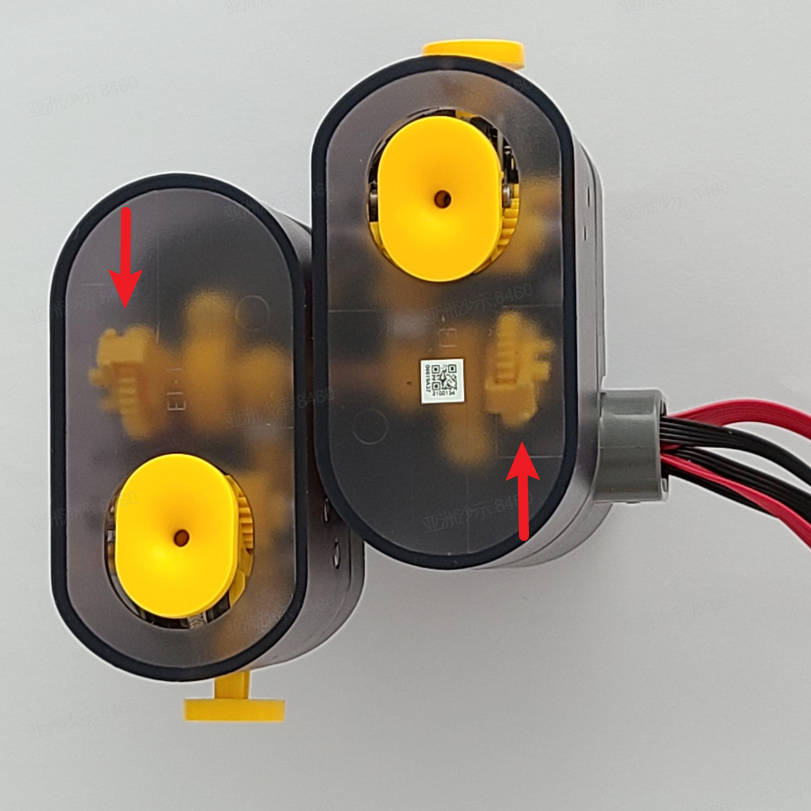

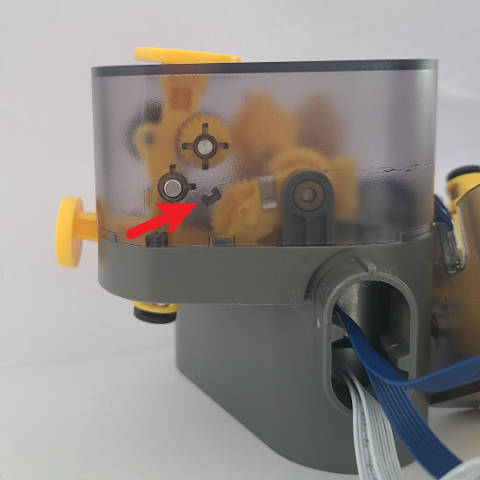

Аналогичную операцию можно использовать для установки левого узла воронки подачи нити AMS. Однако вам нужно обратить внимание на положение установки комплекта шестерен. Это положение установки несколько отличается от правого узла воронки подачи нити AMS. Пожалуйста, см. картинку ниже для подробностей.

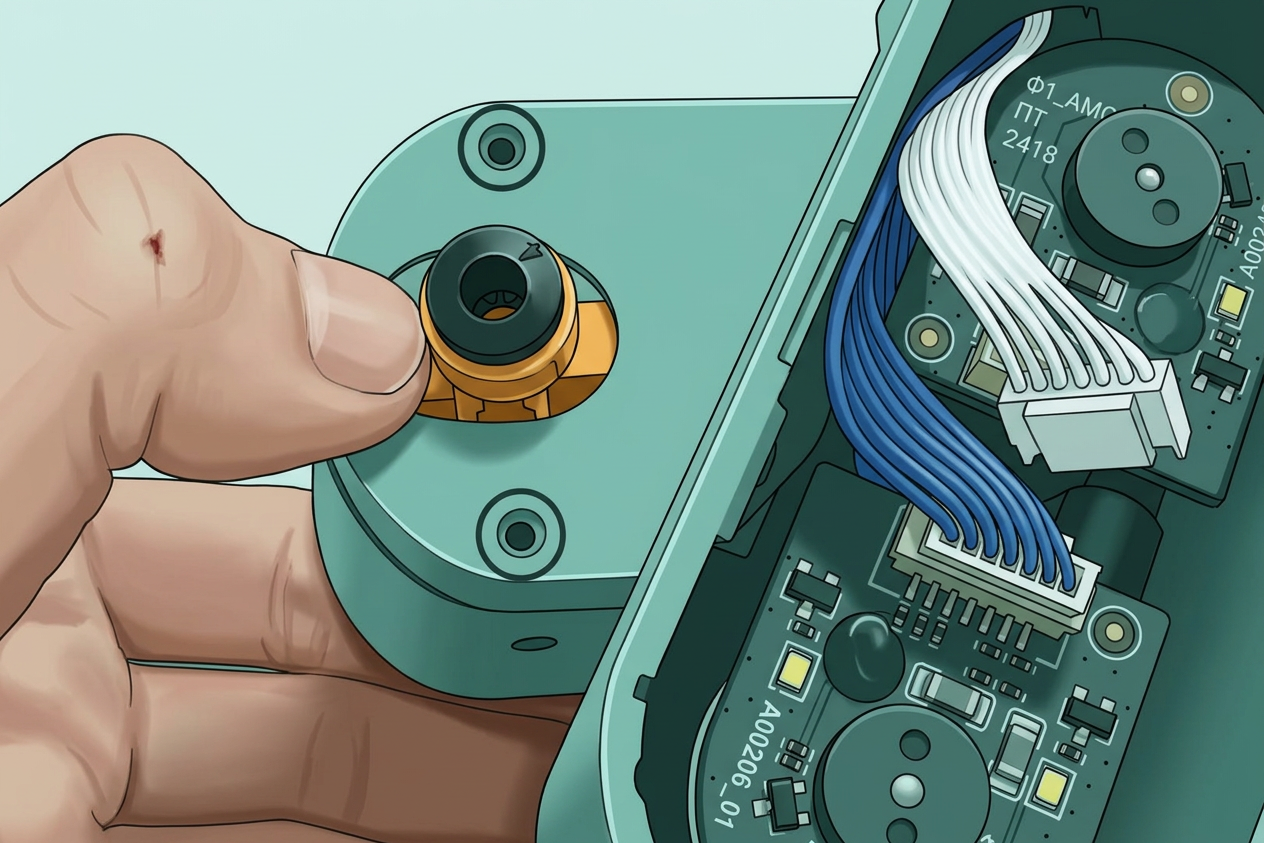

3. Закрепите его, вкрутите 3 винта и подключите кабель.

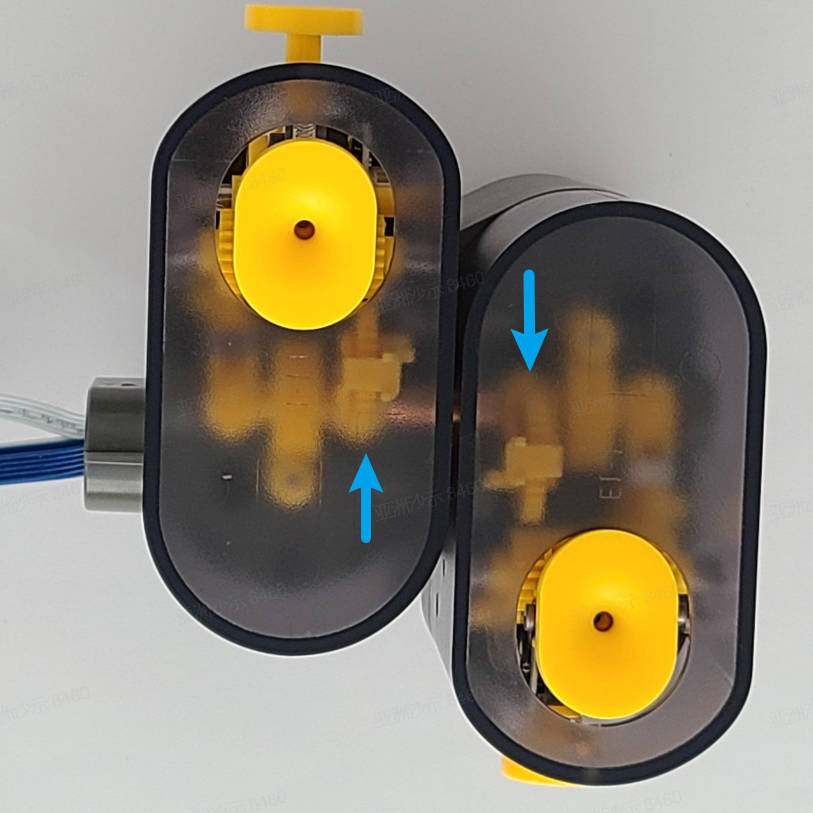

Финальный эффект установки показан ниже:
Шаг 5: Установка крышки питателя AMS

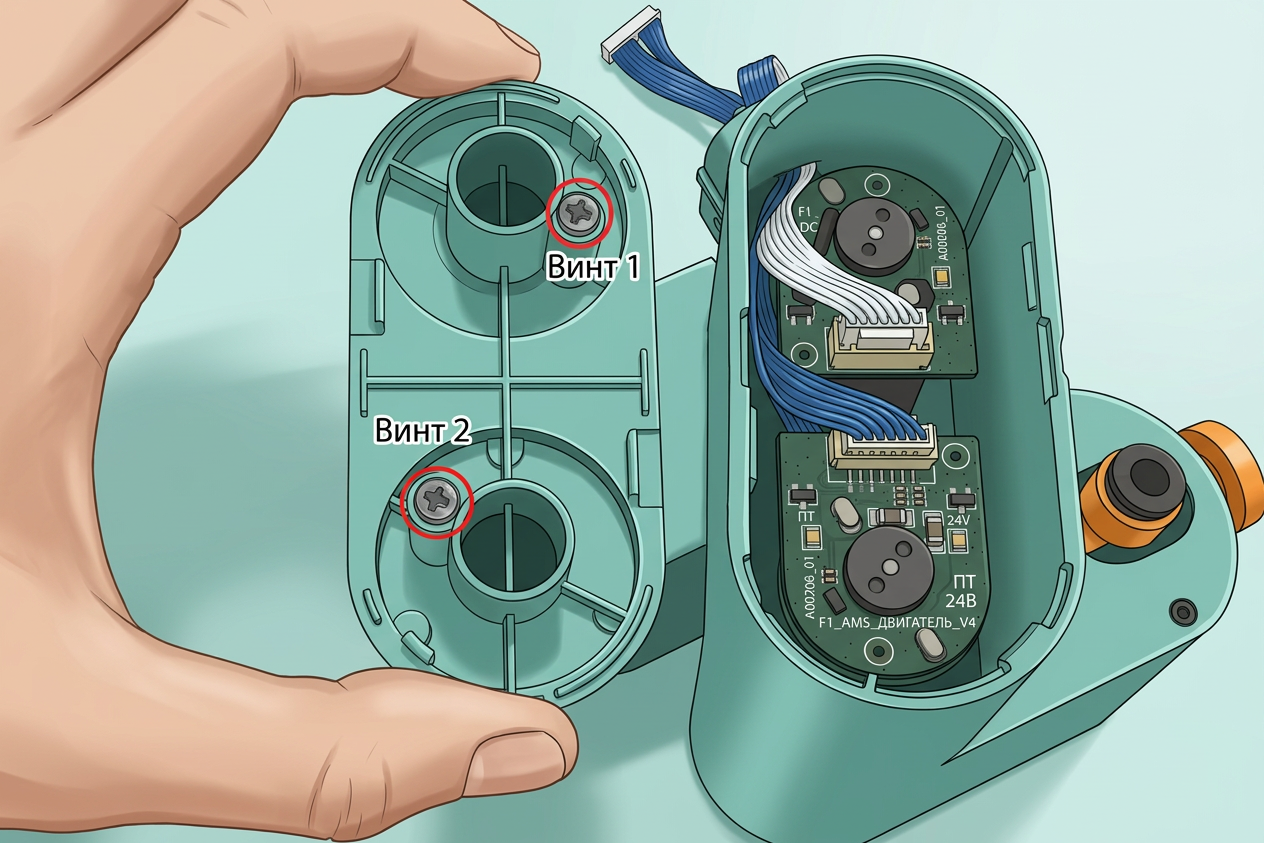

Проверьте, находится ли световодная колонна в нужном положении; подтвердите направление установки и установите крышку питателя AMS.
Проверка работоспособности
Вручную протолкните стержень воронки подачи нити AMS, чтобы подтвердить движение и плавность.
Заключительные примечания
Мы надеемся, что подробное руководство, которым мы с вами поделились, было полезным и информативным.
Мы хотим убедиться, что вы можете выполнить это безопасно и эффективно. Если у вас возникнут какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы рекомендуем вам обратиться к нашей дружелюбной команде поддержки клиентов перед началом работы. Наша команда всегда готова помочь вам и ответить на любые возможные вопросы.
