AMS lite не обнаруживается принтером

Симптомы неисправности

При использовании AMS lite могут возникнуть проблемы, когда принтер не обнаруживает AMS lite. Это можно разделить на следующие две ситуации:

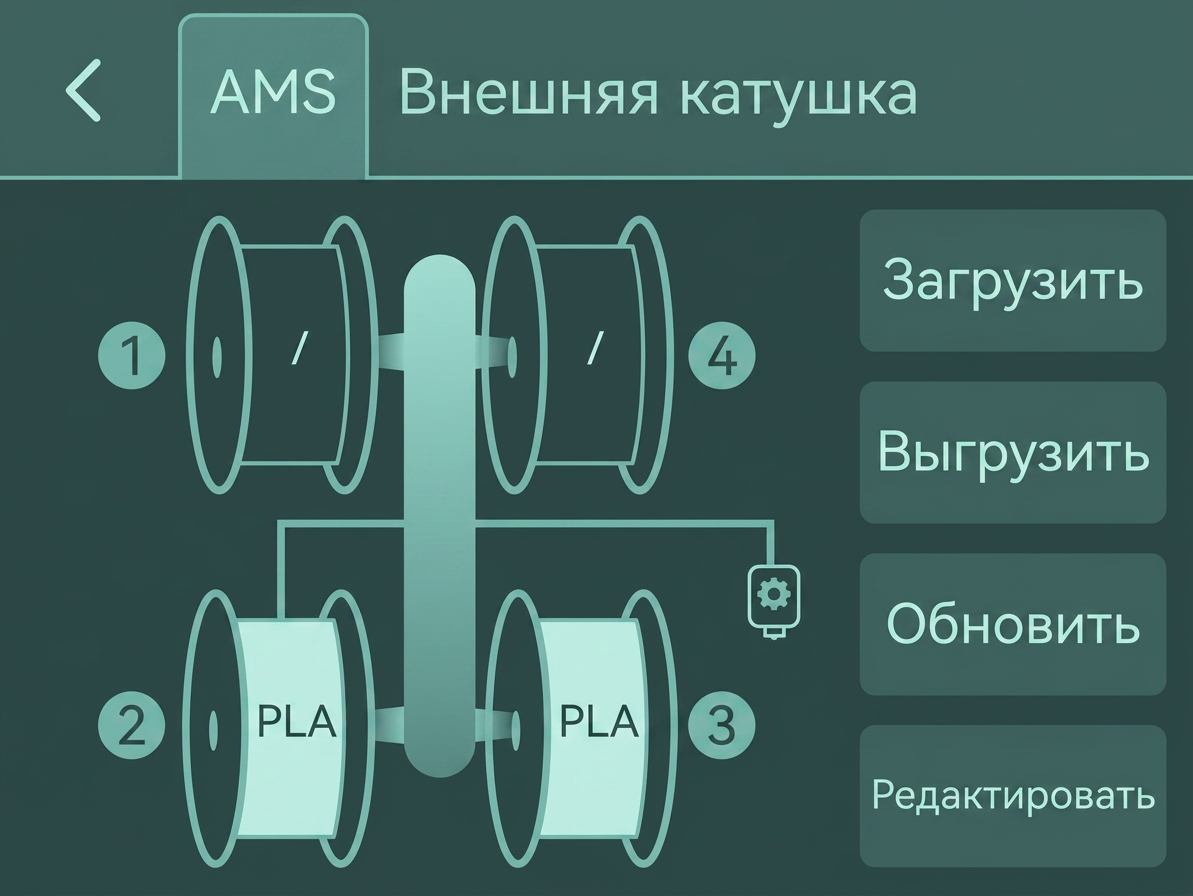

1. AMS lite не включается.После включения принтера AMS lite не включается.Светодиоды во всех четырёх слотах не загорелись, и страница AMS не отображалась на экране. В нормальных условиях, если четыре слота AMS lite не заполнены филаментом, четыре индикаторные лампы должны мигать по очереди.
2. Связь с AMS lite потеряна.После включения принтера он и AMS lite запускаются нормально, но связь между ними теряется.Четыре слота AMS lite мигают красным, и страница AMS не отображается на экране принтера.

Если вы столкнулись с одной из вышеуказанных ситуаций, вы можете устранить неполадки, используя методы, описанные в этой статье.

Устранение неполадок

AMS lite не включается

Измерьте напряжение интерфейса принтера

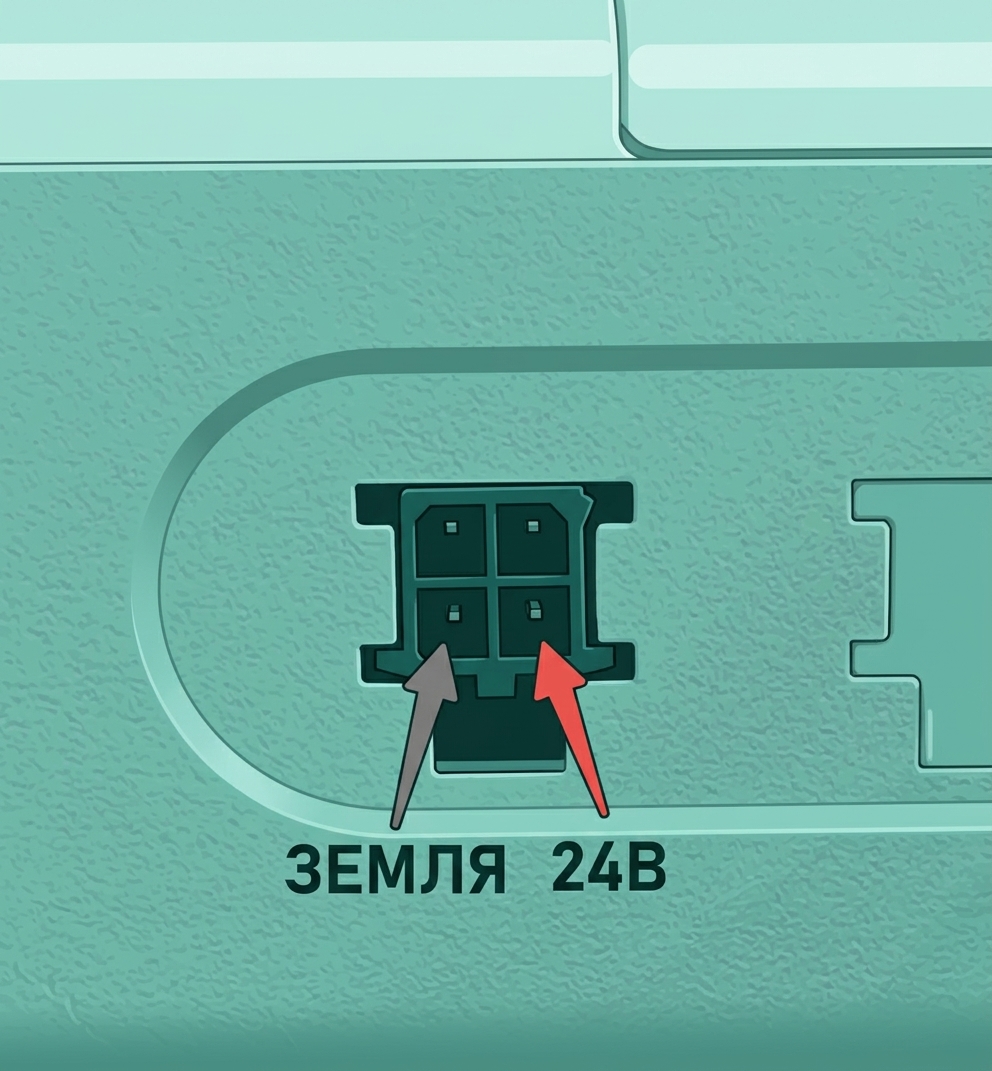

1. После включения принтера измерьте, составляет ли выходное напряжение двух контактов 4-контактного порта принтера примерно 24В, как показано на следующем рисунке. У принтера два 4-контактных порта. Если измеренное напряжение составляет 24В, но AMS lite всё равно не включается, пожалуйста, перейдите к разделу«Измерьте сопротивление AMS lite»этой статьи.

2. Если выходное напряжение обоих интерфейсов не составляет 24В, и вы используете принтер A1, кабель внутри принтера может быть ослаблен.Пожалуйста, выключите принтер, снимите нижнюю крышку принтера и проверьте, плотно ли подключены соединительные кабели от основной платы принтера к плате интерфейса (пользователи A1 mini могут пропустить этот шаг).

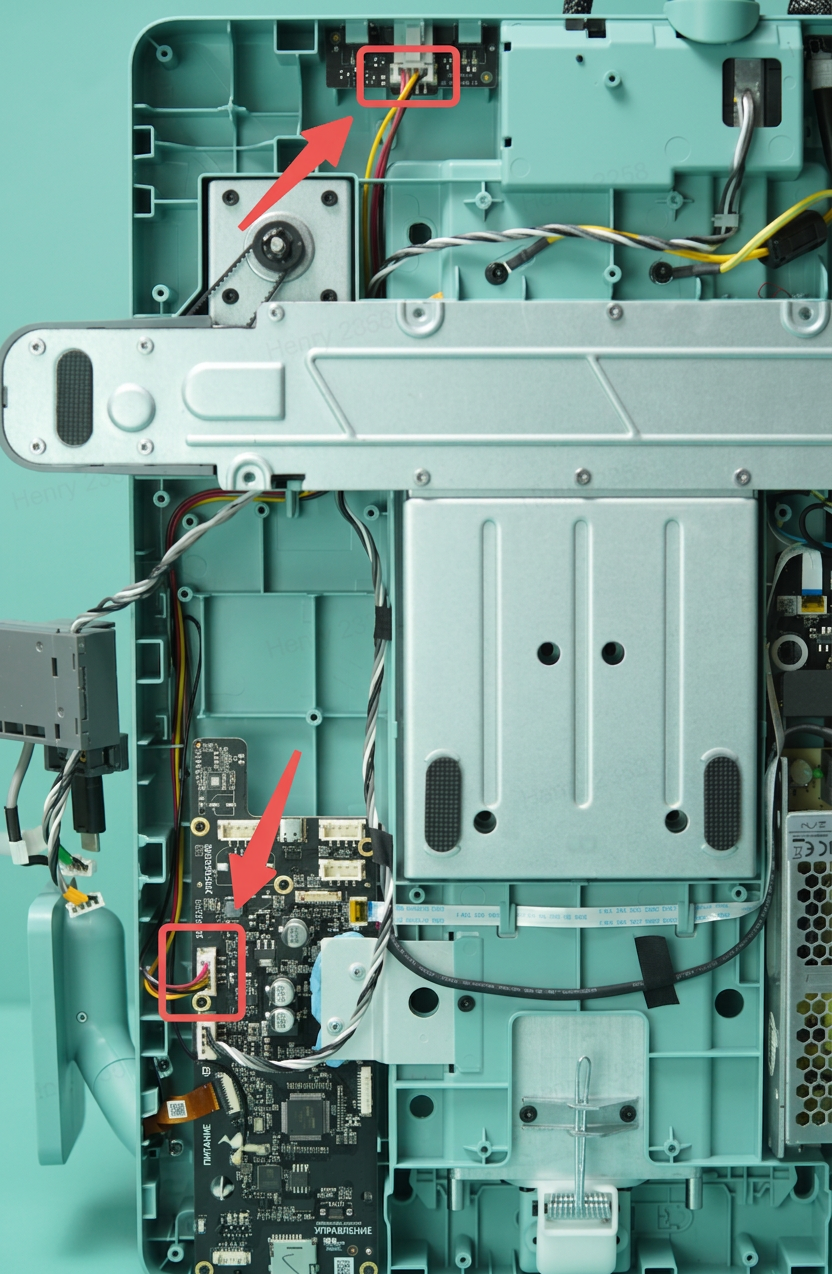

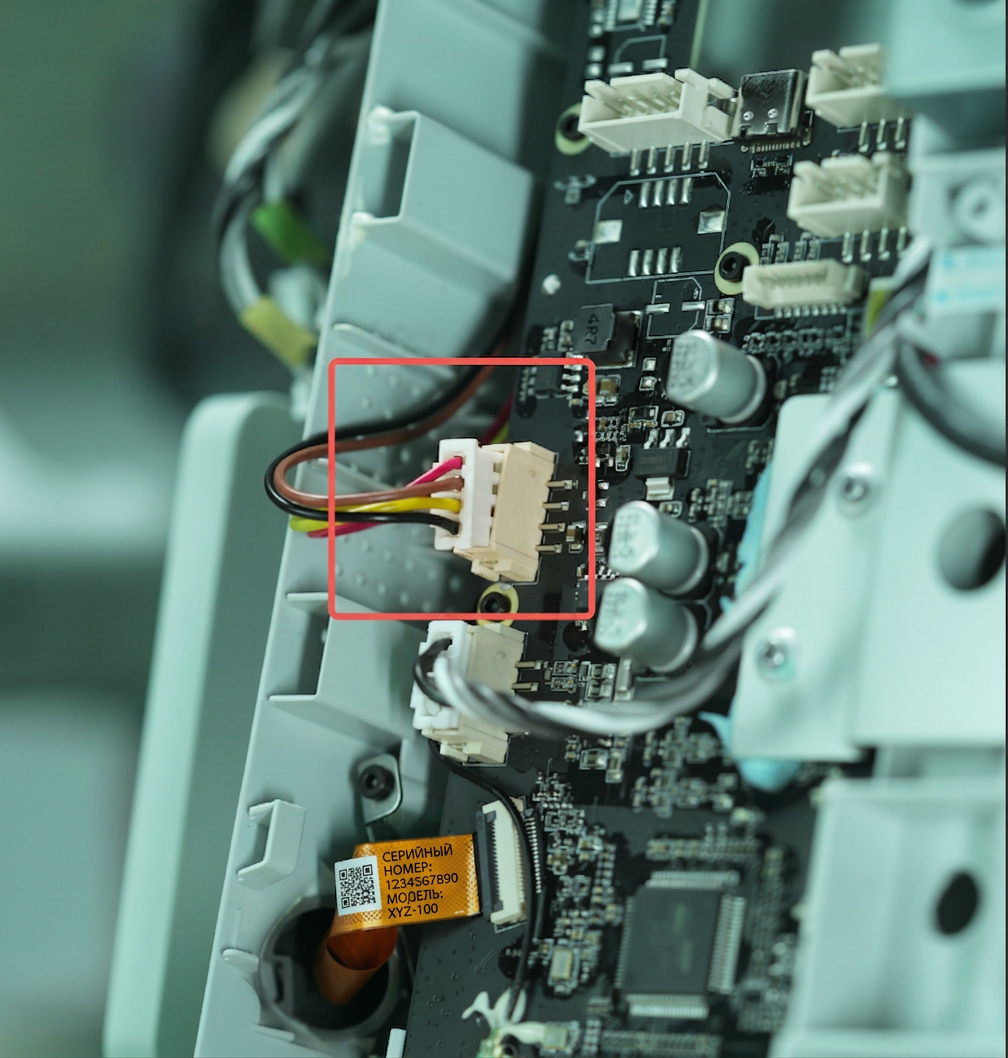

Открутите нижнюю крышку принтера	Проверьте, плотно ли подключены соединительные кабели от основной платы принтера к плате интерфейса	Схема неплотно подключённых кабелей

3. Если напряжение 24В всё равно не удаётся измерить после плотного подключения кабелей, вы можетенажать здесьоткрыть новую заявку на нашей странице поддержки и предоставить нам конкретные значения измерений для дальнейшего анализа.


Измерьте сопротивление AMS lite

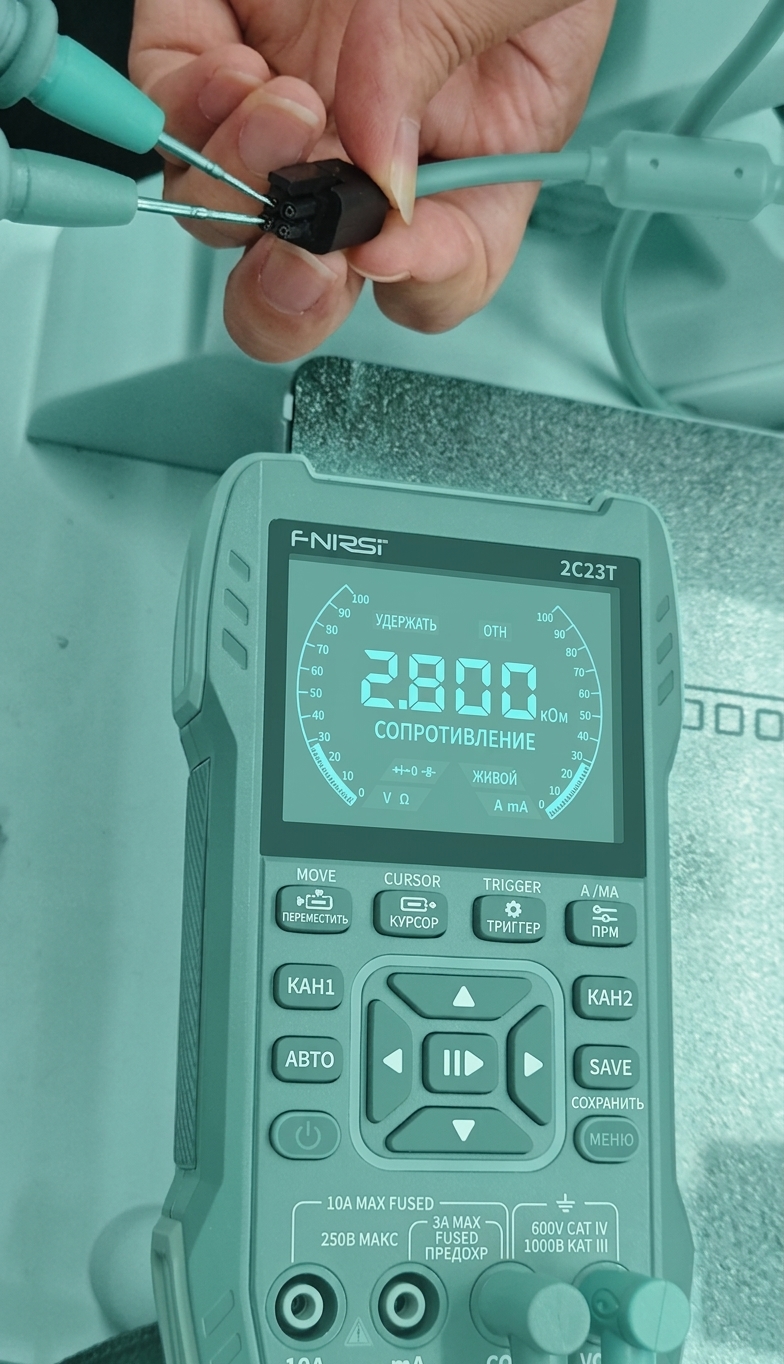

Пожалуйста, отключите 4-контактный кабель, соединяющий AMS lite с принтером, и выключите AMS lite более чем на 1 минуту.Затем измерьте значение сопротивления 4-контактного кабеля AMS lite. Если следующие результаты измерений аномальны, это указывает на неисправность основной платы AMS:

1. R4 короткое замыкание или его сопротивление мало (< 500Ω);
2. Точка D/C имеет обрыв цепи относительно других точек;

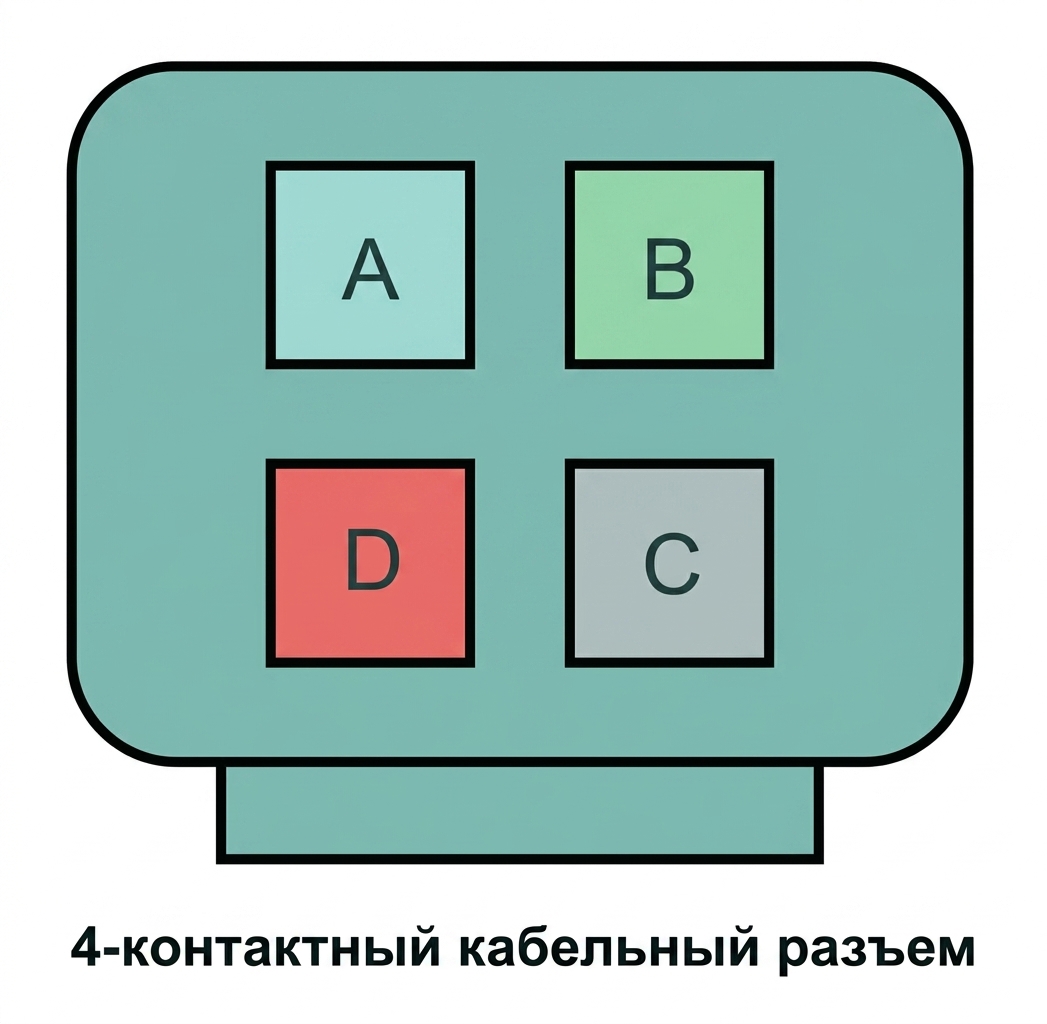

Коннектор 4-контактного кабеля показан ниже:

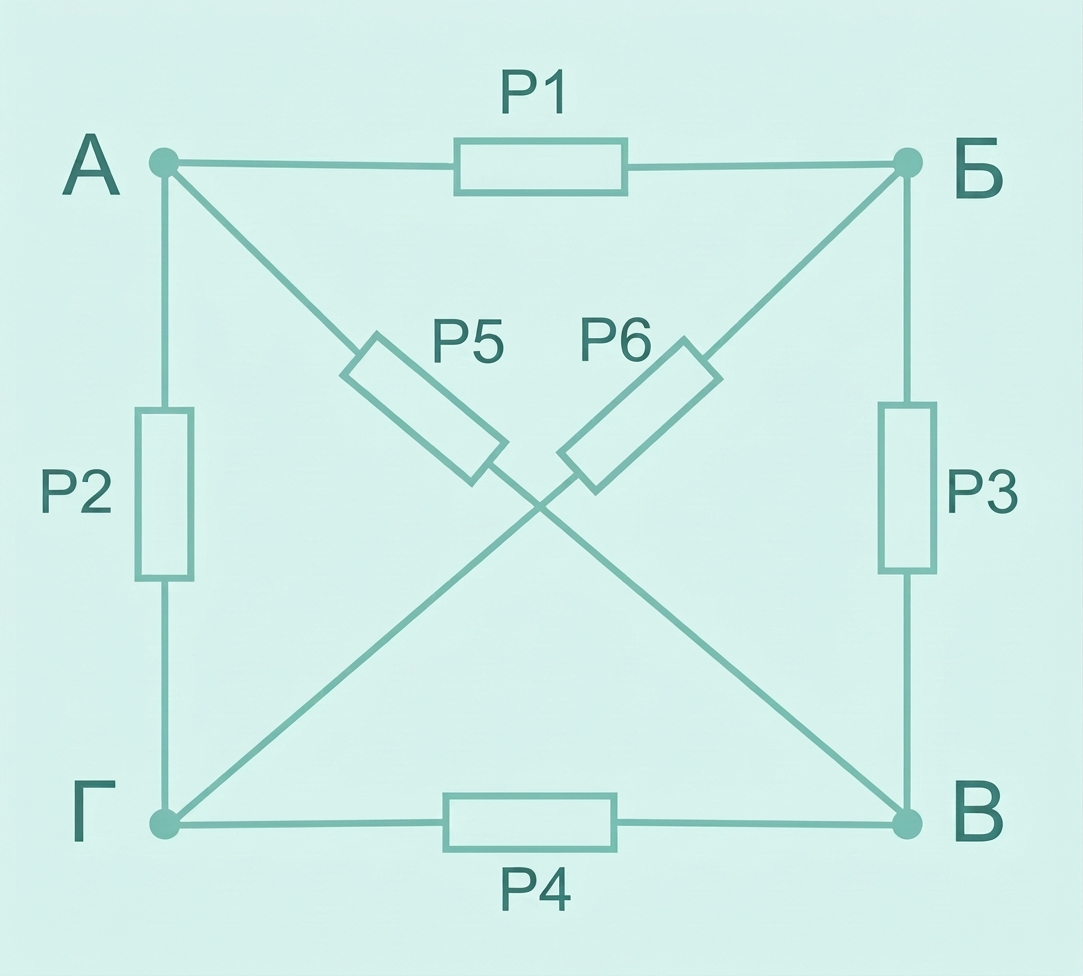

Нормальные значения сопротивления между каждой парой точек, показанных на рисунке выше, приведены в таблице ниже:

Пожалуйста, предоставьте измеренное значение сопротивления инажмите здесьчтобы открыть новую заявку на нашей странице поддержки.

Связь с AMS lite потеряна

Измерьте сопротивление AMS lite

Как и в предыдущих шагах, измерьте сопротивление AMS lite через 4-контактный кабель. Если есть какие-либо аномалии, пожалуйста, предоставьте измеренные значения сопротивления инажмите здесьчтобы открыть новую заявку для связи с нашей службой поддержки.

Измерьте сопротивление принтера

A1 mini

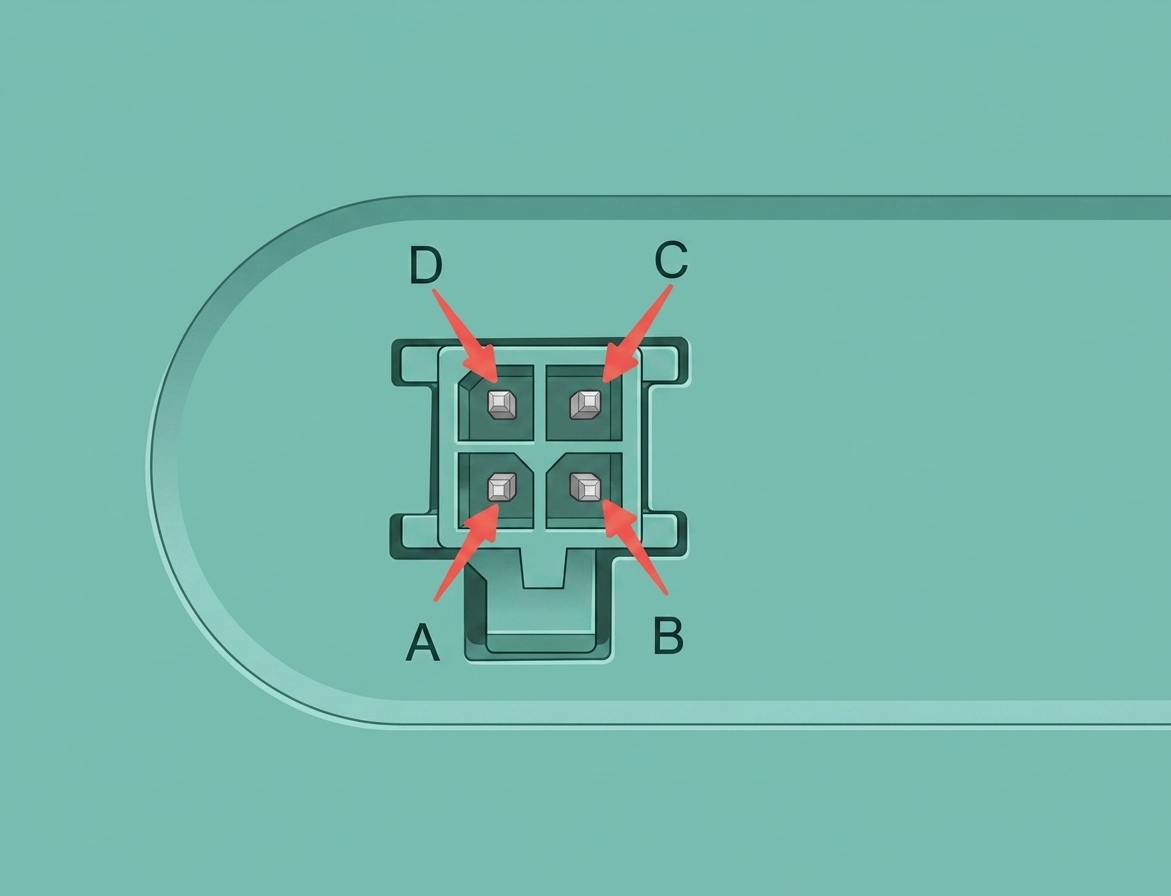

Выключите принтер (если он не выключен, измеренное сопротивление будет неточным), затем измерьте сопротивление AC и AD 4-контактного порта принтера, чтобы проверить, составляют ли они примерно 4.5KΩ~ 5KΩ.Если значения сопротивления аномальны, это указывает на неисправность основной платы принтера, пожалуйста, предоставьте измеренные значения сопротивления длясвязи с нашей технической поддержкой.

A1

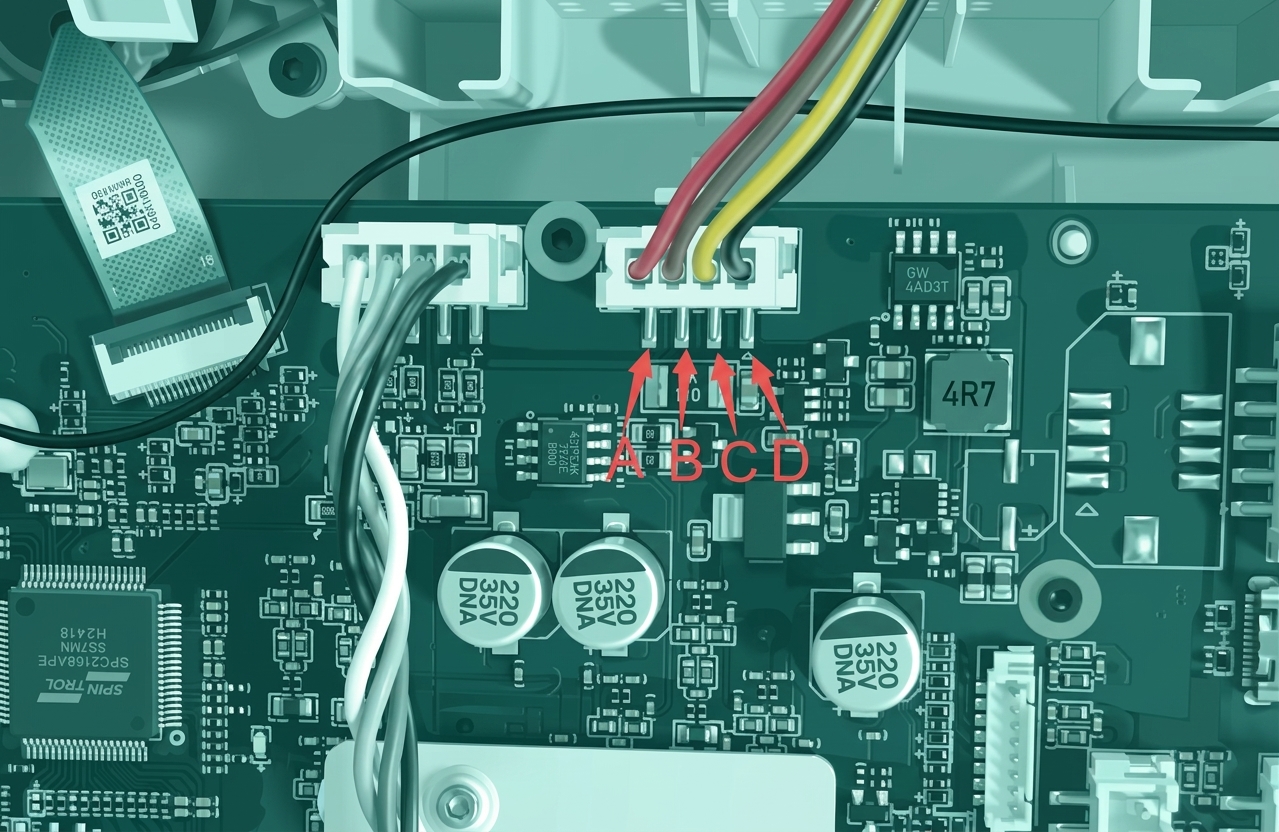

1.Также обесточьте принтер (если принтер не обесточен, измеренное сопротивление будет неточным), затем измерьте сопротивления AC и AD 4-контактного порта принтера, чтобы проверить, находятся ли они в диапазоне около 4.5KΩ~5KΩ.Если значение сопротивления аномально, необходимо снять нижнее основание принтера и дополнительно измерить значения сопротивлений AC и AD на основной плате принтера. Если измеренные с основной платы значения сопротивления не находятся в нормальном диапазоне, основную плату принтера необходимо заменить.

Измерьте сопротивление 4-контактного порта	Измерьте сопротивление основной платы принтера

2. Если значения сопротивления, измеренные с основной платы, нормальны,отключите кабель от платы подключения AMS и продолжайте измерять значения сопротивлений AC и AD, чтобы проверить, находятся ли они в нормальном диапазоне. Если измеренные с 4-контактного кабеля значения сопротивления аномальны, кабель неисправен и подлежит замене. Если значения сопротивления нормальны, подключите кабель обратно к плате подключения AMS и снова измерьте сопротивления AC и AD на 4-контактном порту. Если значения сопротивления 4-контактного порта все еще аномальны, плата подключения AMS неисправна и подлежит замене.

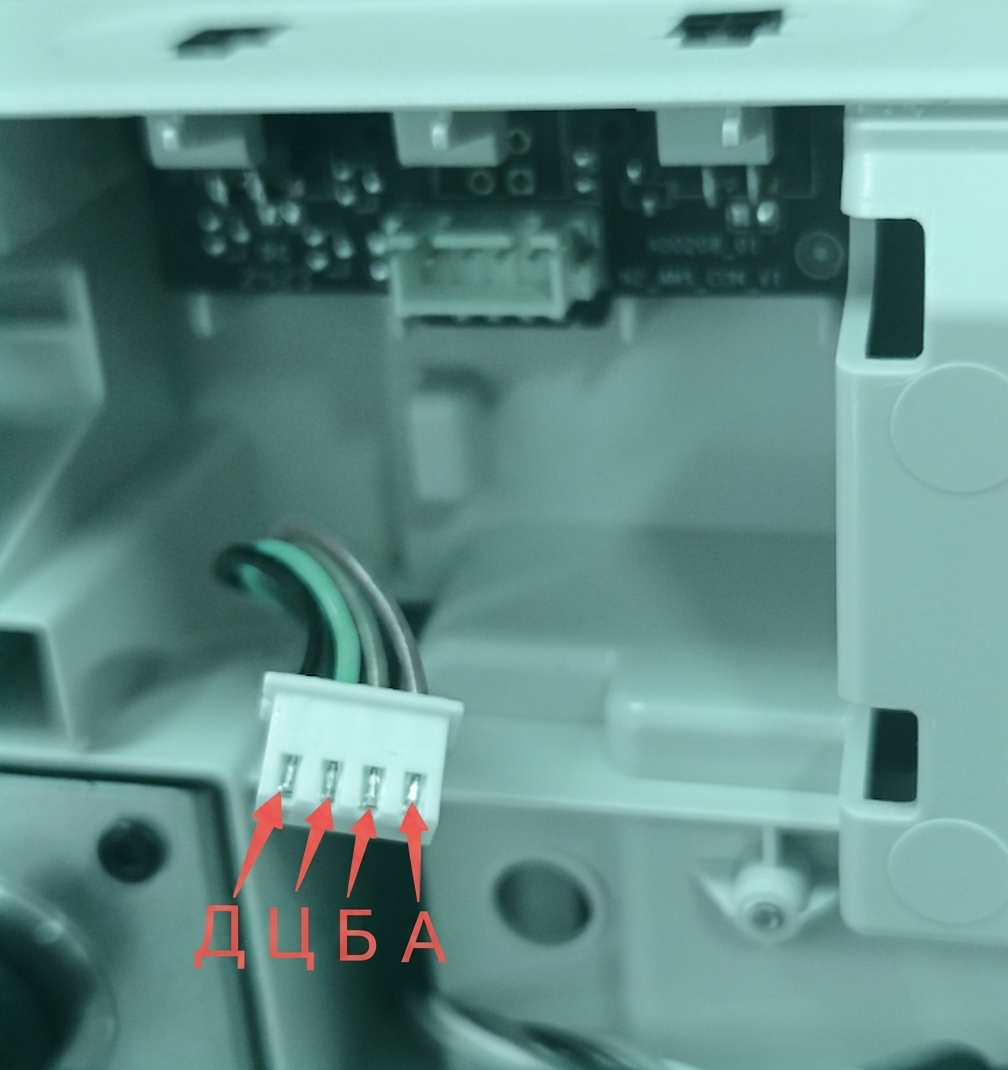

Измерьте сопротивление соединительного кабеля	Измерьте сопротивление 4-контактного порта

После подтверждения неисправности, пожалуйста, предоставьте измеренные значения сопротивления длясвяжитесь с нашей технической поддержкой.
