Применимые модели принтеров
AMS 2 Pro
ams-2-pro-internal-hub-unit" class="toc-header">Внутренний узел хаба AMS 2 Pro
Внутренний узел хаба AMS 2 Pro — это устройство подачи филамента (4 входа и 1 выход). Он открывает соответствующий входной порт в зависимости от текущей выбранной позиции филамента и помогает доставлять филамент к принтеру. Он также имеет функцию помощи в оттягивании печатного филамента, доставленного к принтеру, обратно в AMS 2 Pro.
ass="toc-header">Двигатель внутреннего хаба AMS 2 Pro
Двигатель внутреннего хаба AMS 2 Pro используется для обеспечения питания работы внутреннего узла хаба AMS 2 Pro.
Двигатель AMS HT соответствует его модели. Если вам нужно заменить двигатель для AMS HT, вы можете обратиться к этой Вики
Когда использовать?
- Все трубки PTFE проверены и подключены правильно, но филамент часто застревает во внутреннем узле хаба AMS 2 Pro.
- Служба технической поддержки определила, что неисправность связана с внутренним узлом хаба AMS 2 Pro.
Необходимые инструменты и материалы
-
Новый внутренний узел хаба AMS 2 Pro
-
Шестигранный ключ H2.0
-
20 минут
Список винтов
Предупреждение о безопасности
ВАЖНО!
Крайне важно обесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем отправить технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Перед началом убедитесь, что AMS 2 Pro отключен от принтера.
Снятие внутреннего узла хаба и двигателя
Шаг 1 - Снятие трубки PTFE с задней части AMS 2 Pro

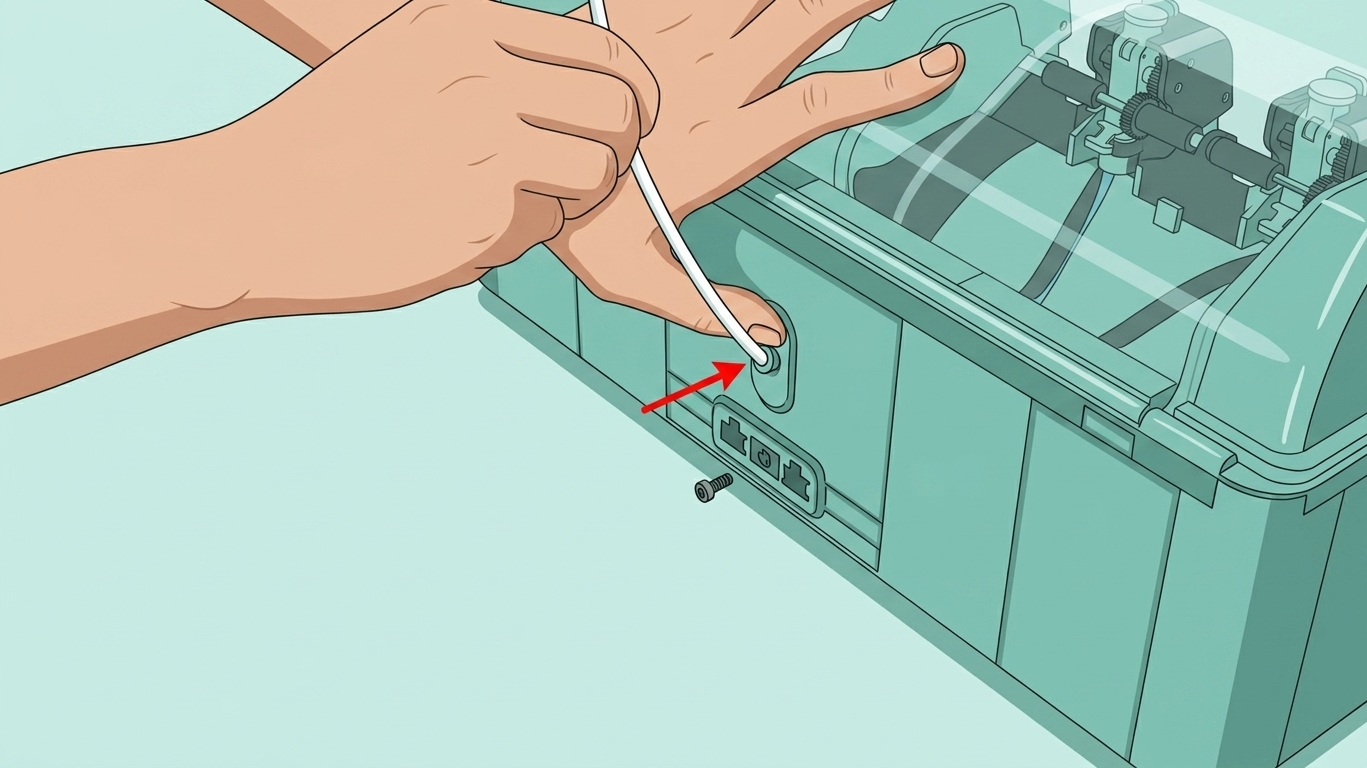

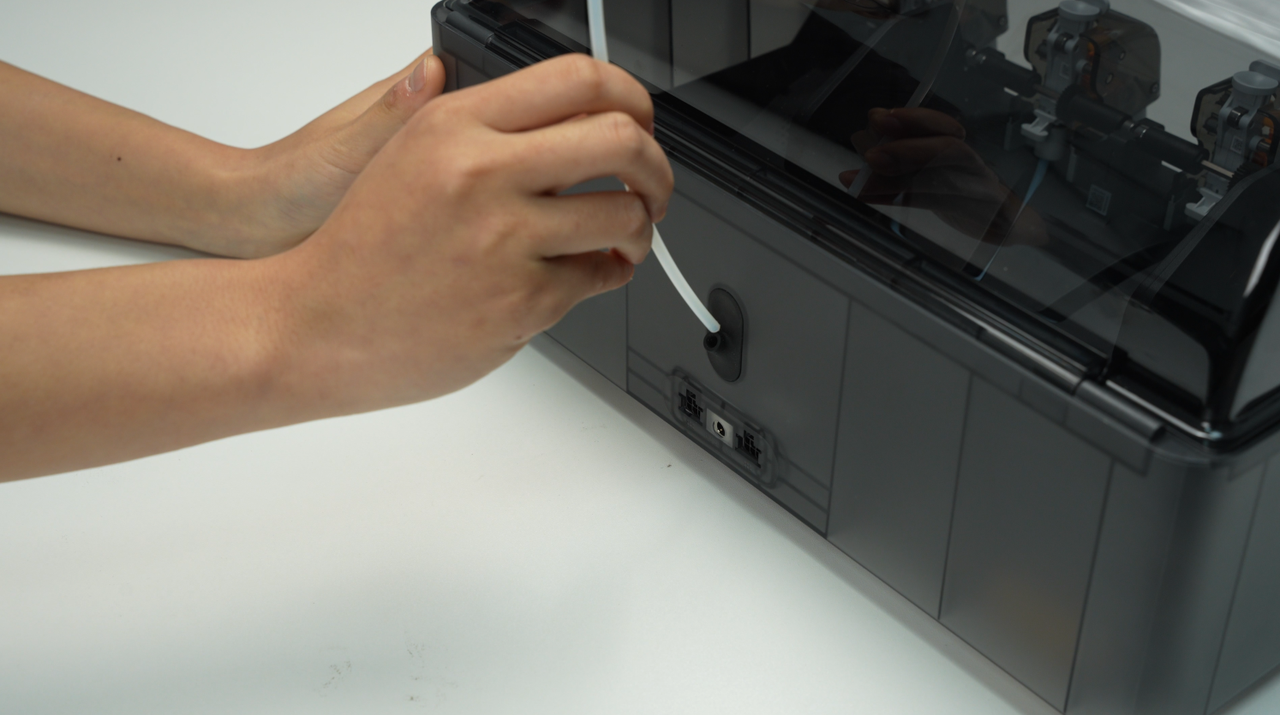

Нажмите кнопку освобождения трубки PTFE с задней части AMS 2 Pro, чтобы разблокировать фитинг, затем вытяните трубку PTFE.
Шаг 2 - Вытяните кнопку освобождения трубки PTFE

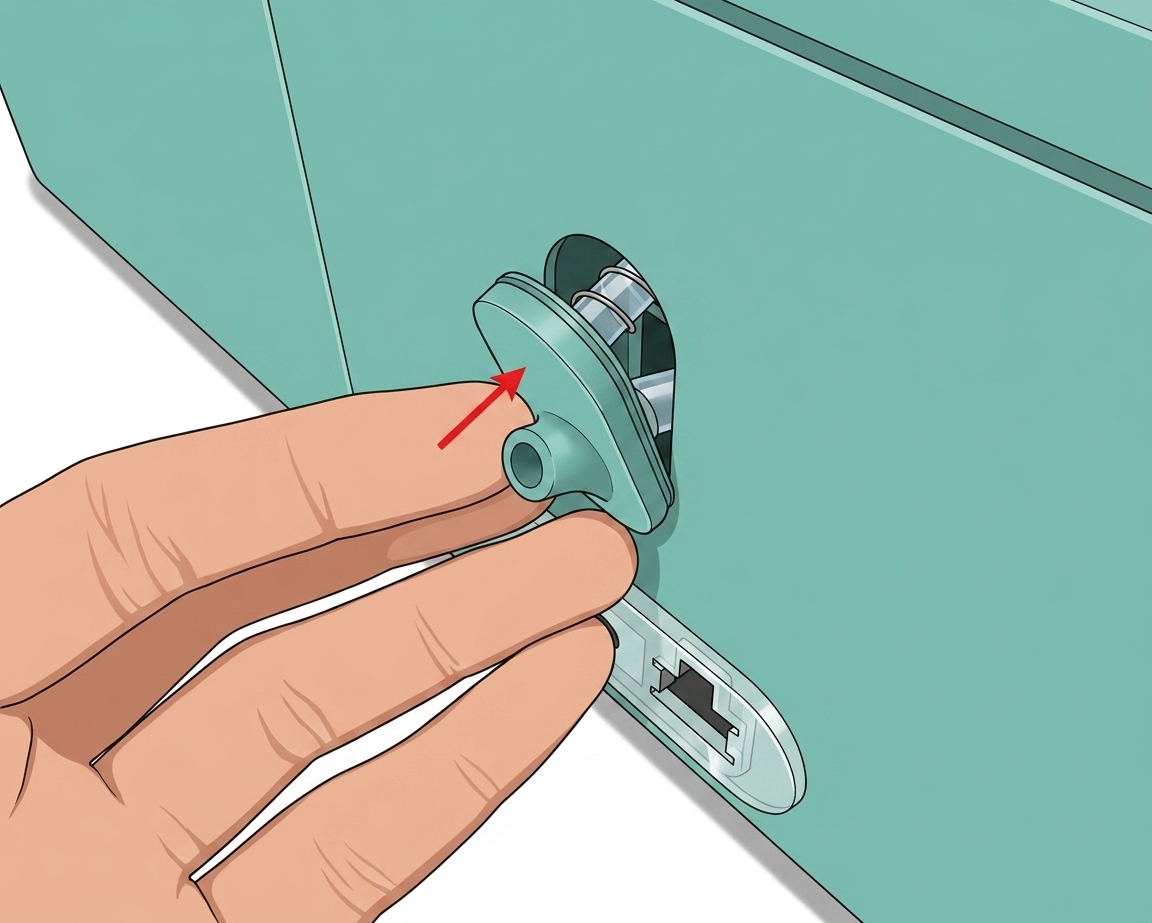

Защипните зажим с внутренней стороны нижней крышки, чтобы кнопка освобождения трубки PTFE автоматически открылась, затем вытяните кнопку освобождения трубки PTFE с задней части AMS 2 Pro.
При нажатии на защелку используйте другую руку, чтобы удерживать трубку PTFE с задней части AMS 2 Pro, чтобы освободить кнопку и предотвратить вылет и потерю пружины.
ams-2-pro-main-frame-assembly" class="toc-header">Шаг 3 - Снятие сборки основной рамы AMS 2 Pro

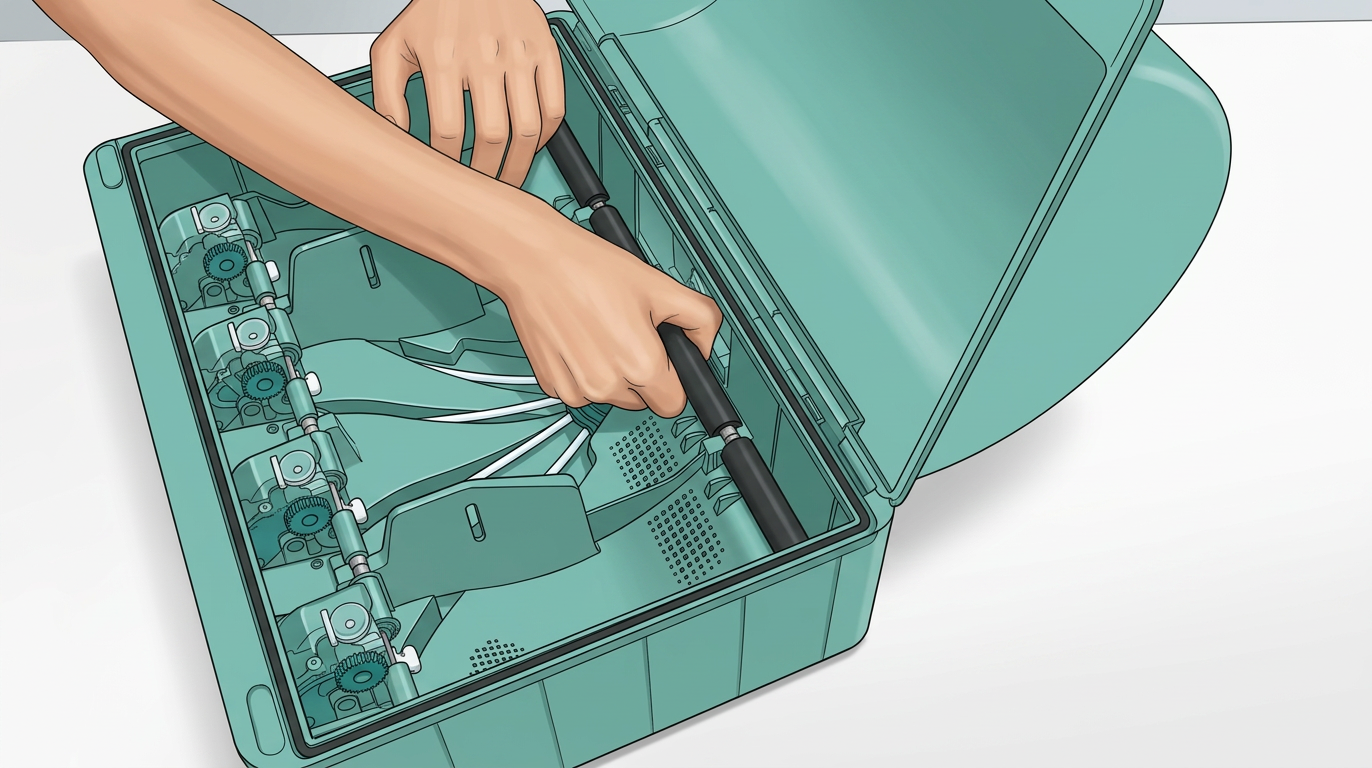

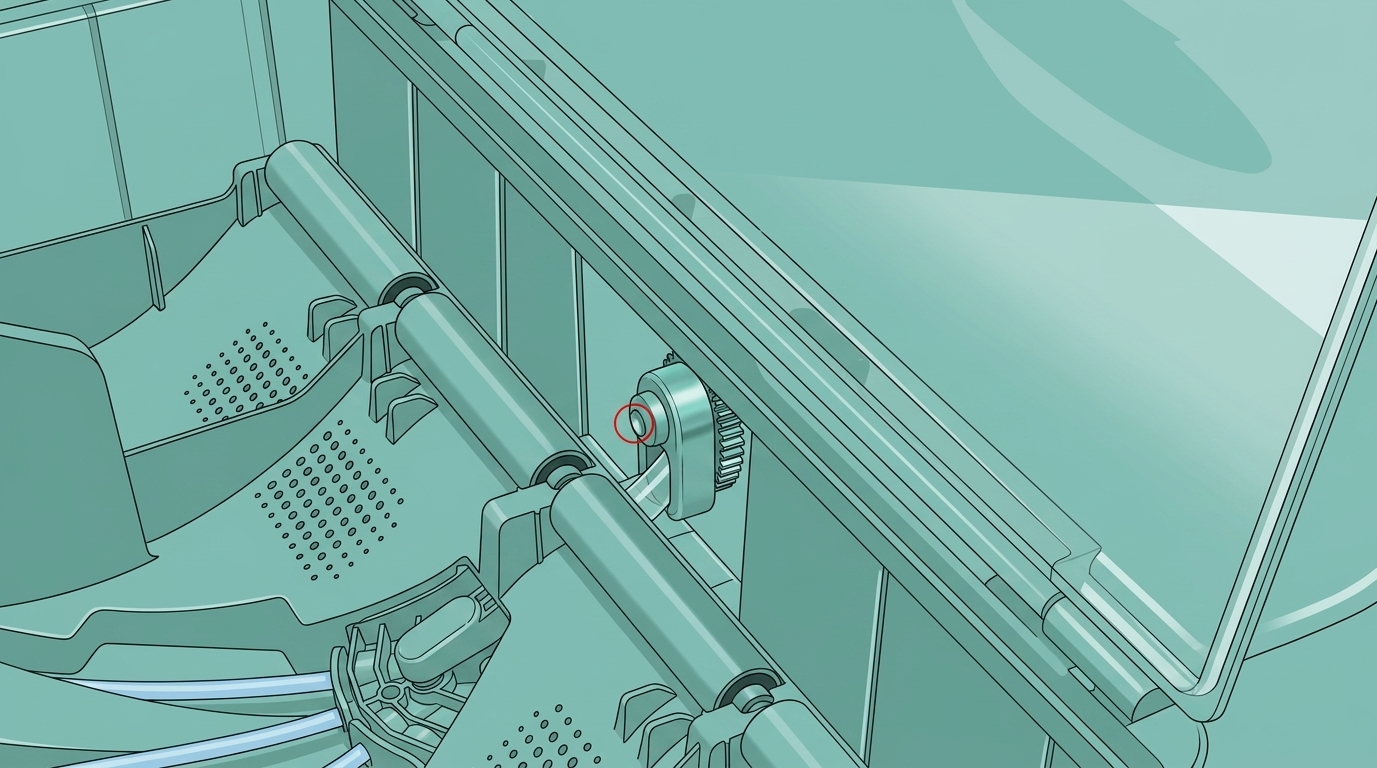

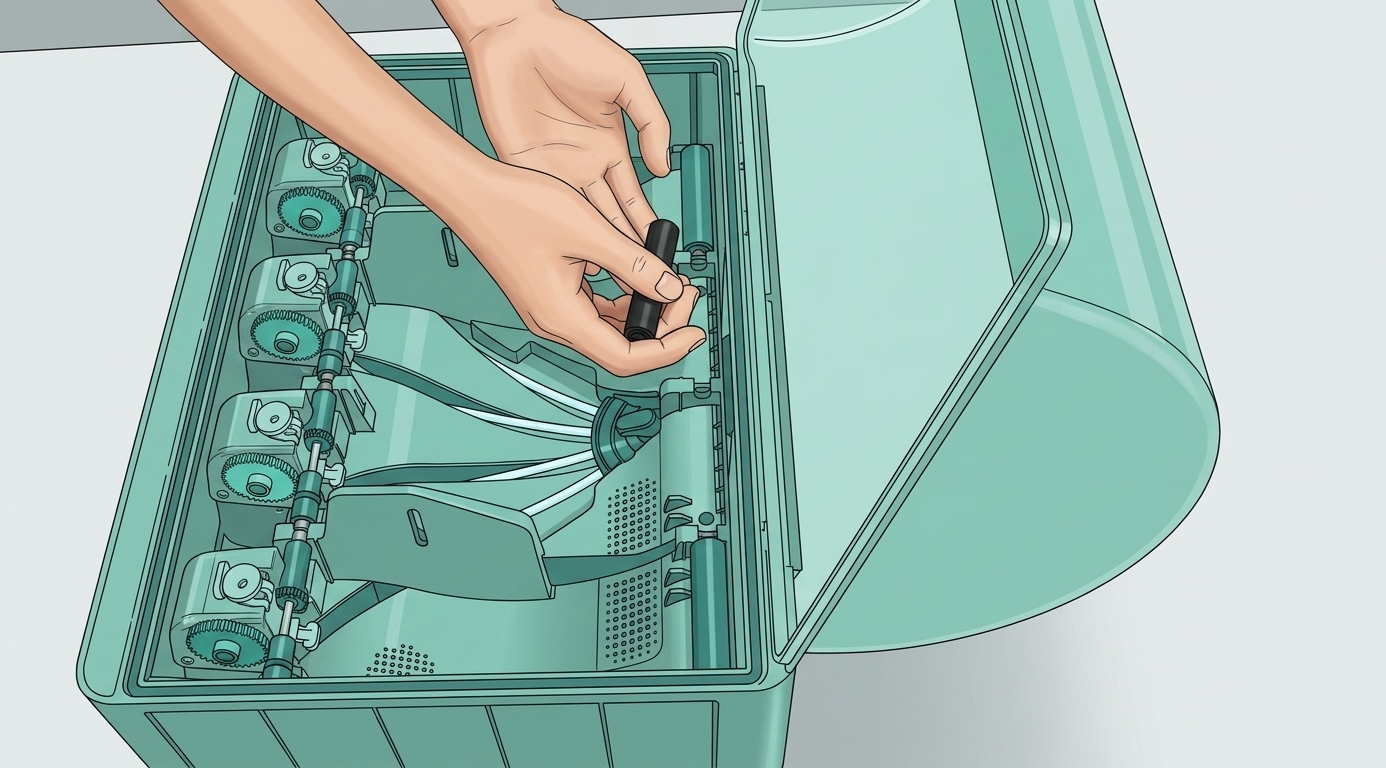

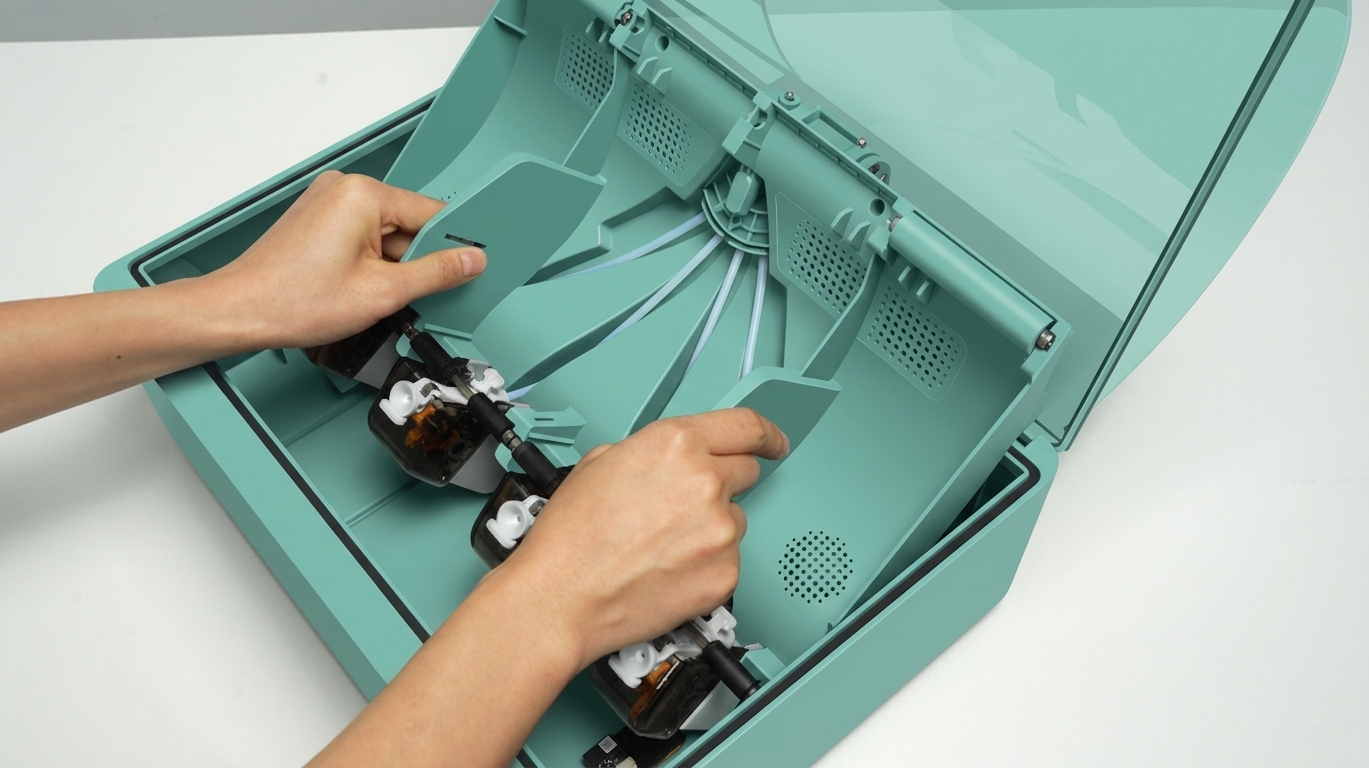

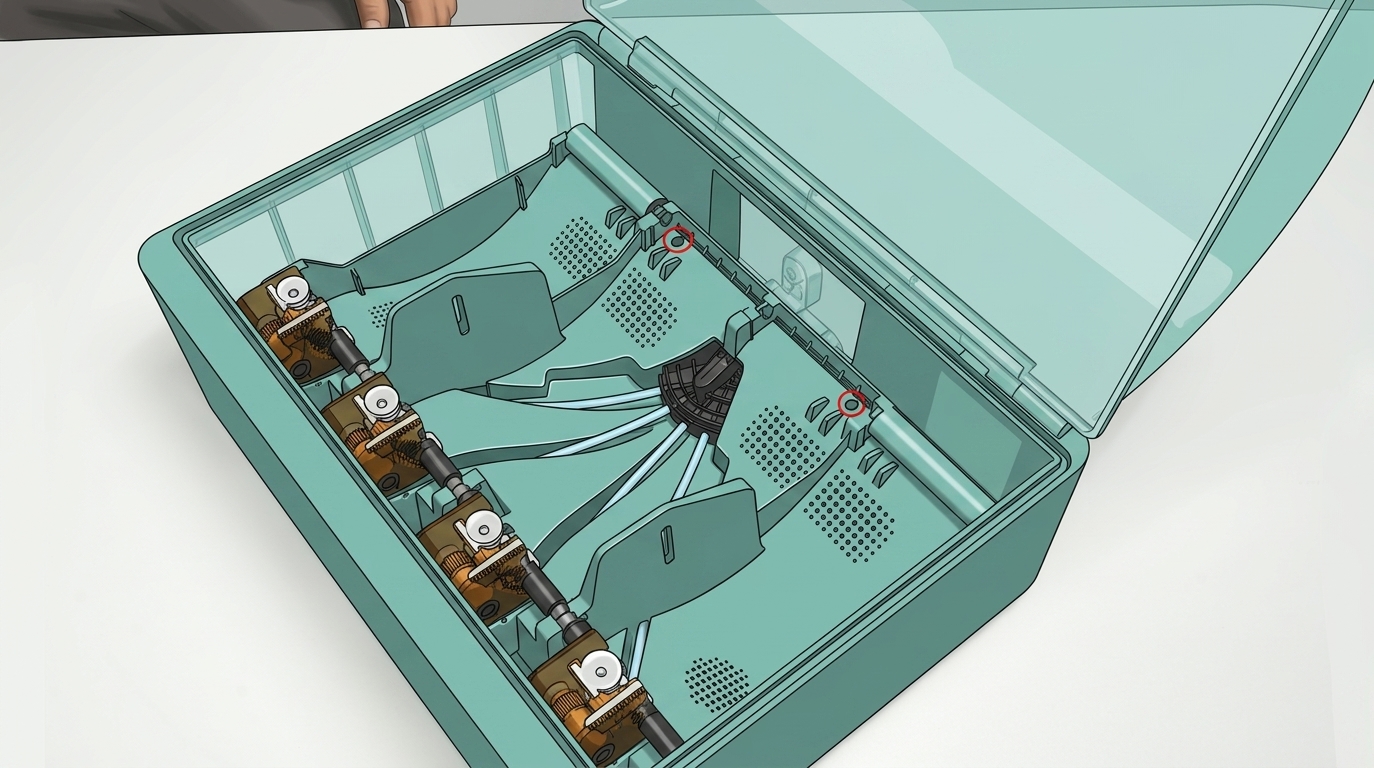

Снимите сборку приводной опорной втулки двух средних пазов, чтобы обнажить два отверстия под винты. При снятии втулки подшипника будьте осторожны с подшипниками с обоих концов, чтобы не потерять их.

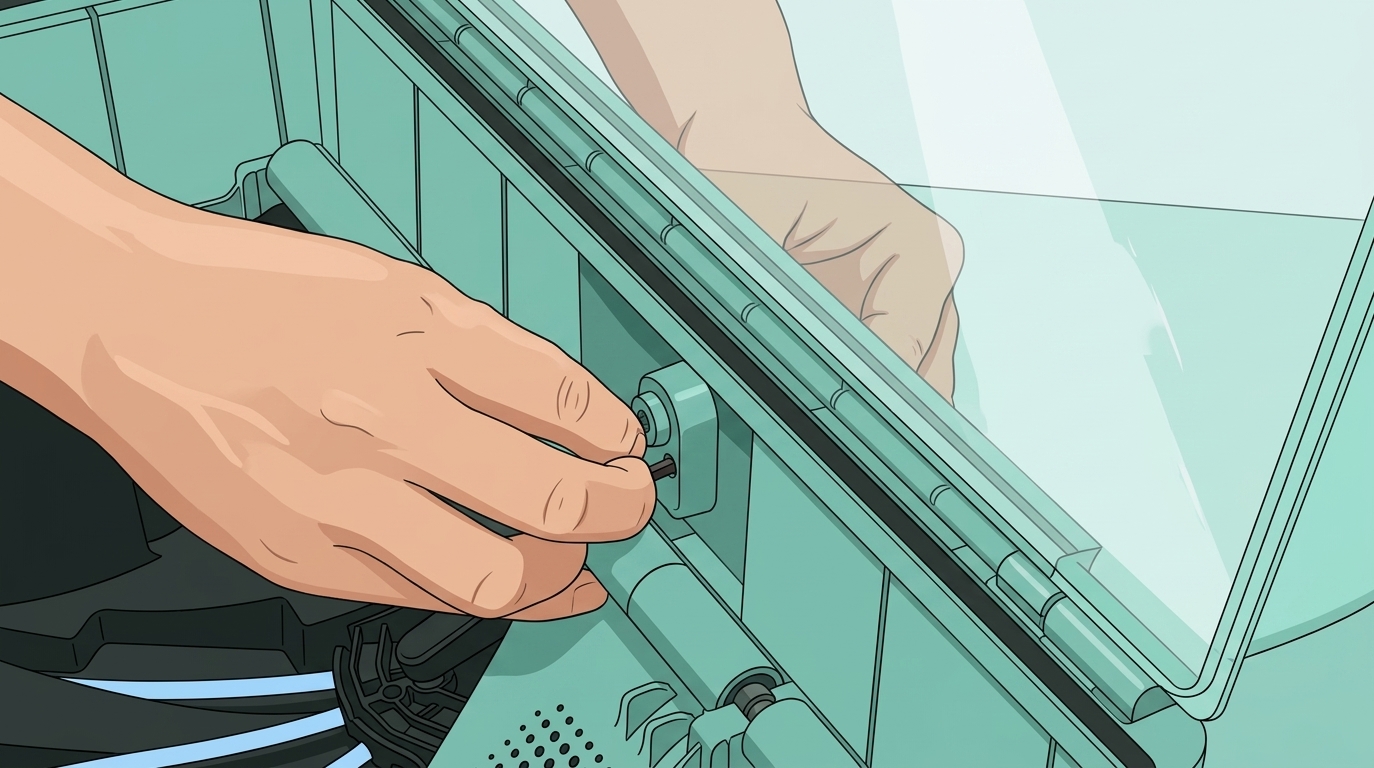

Снимите два винта, крепящие основную раму AMS 2 Pro.

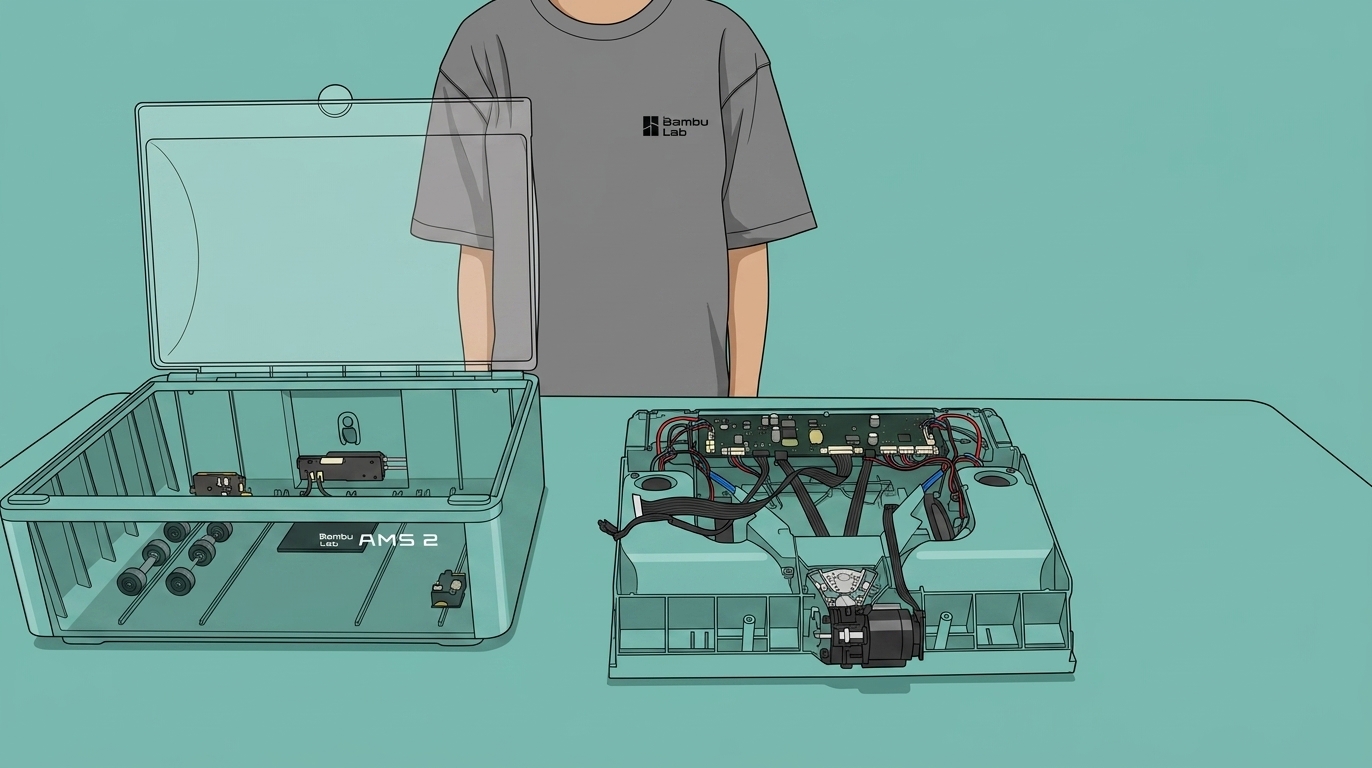

Поднимите заднюю часть основной рамы полностью и поместите ее вертикально на нижнюю крышку AMS 2 Pro. Обратите внимание, что кабели подключены, поэтому не действуйте резко. При подъеме рекомендуется сначала поднять переднюю часть основной рамы, а затем отодвинуть ее вперед, чтобы освободить место для задней части рамы.
При размещении основной рамы AMS 2 Pro вертикально избегайте электронных компонентов вентиляционного отверстия, чтобы предотвратить их раздавливание.
rnal-hub-unit_image-57.png" alt="" width="850">

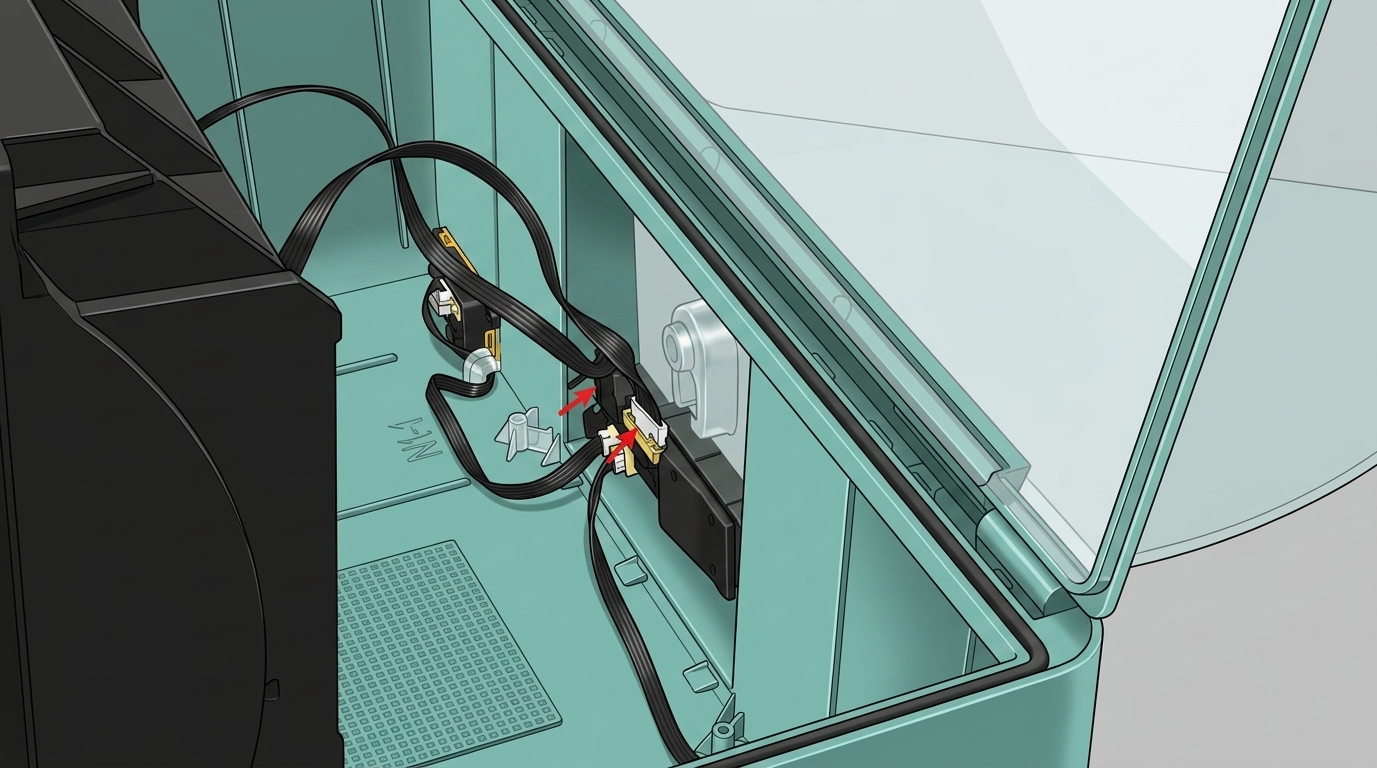

Разблокируйте защелку разъема, отсоедините сигнальный и силовой кабели на плате питания AMS 2 Pro и поднимите сборку основной рамы AMS 2 Pro целиком.
ℹ️Примечание: Более близкий вид фиксаторов на разъемах:
ptfe-tubes" class="toc-header">Шаг 4 - Отсоединение 4 трубок PTFE

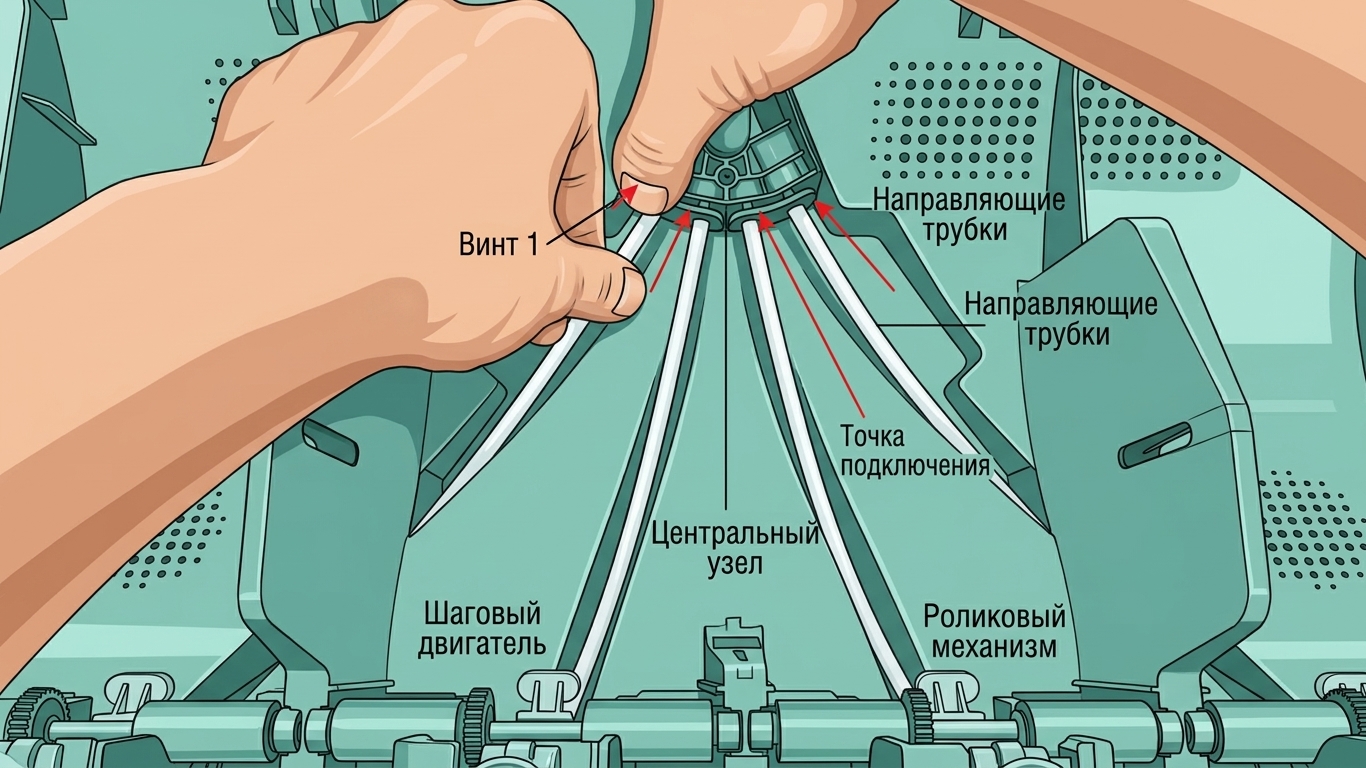

Нажимайте на кнопки быстросъемных соединителей по очереди, чтобы разблокировать соединение, и отсоедините 4 трубки PTFE.
Шаг 5 - Снятие внутреннего узла хаба

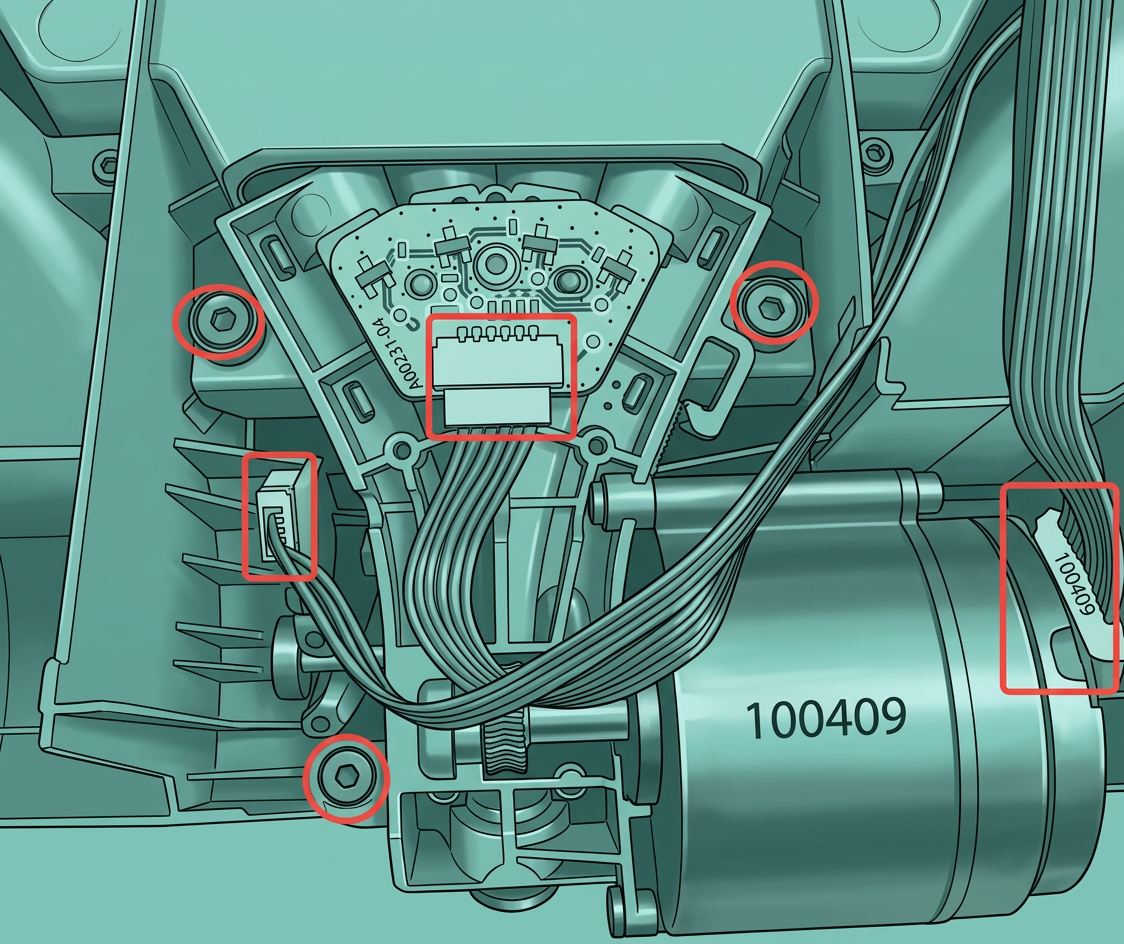

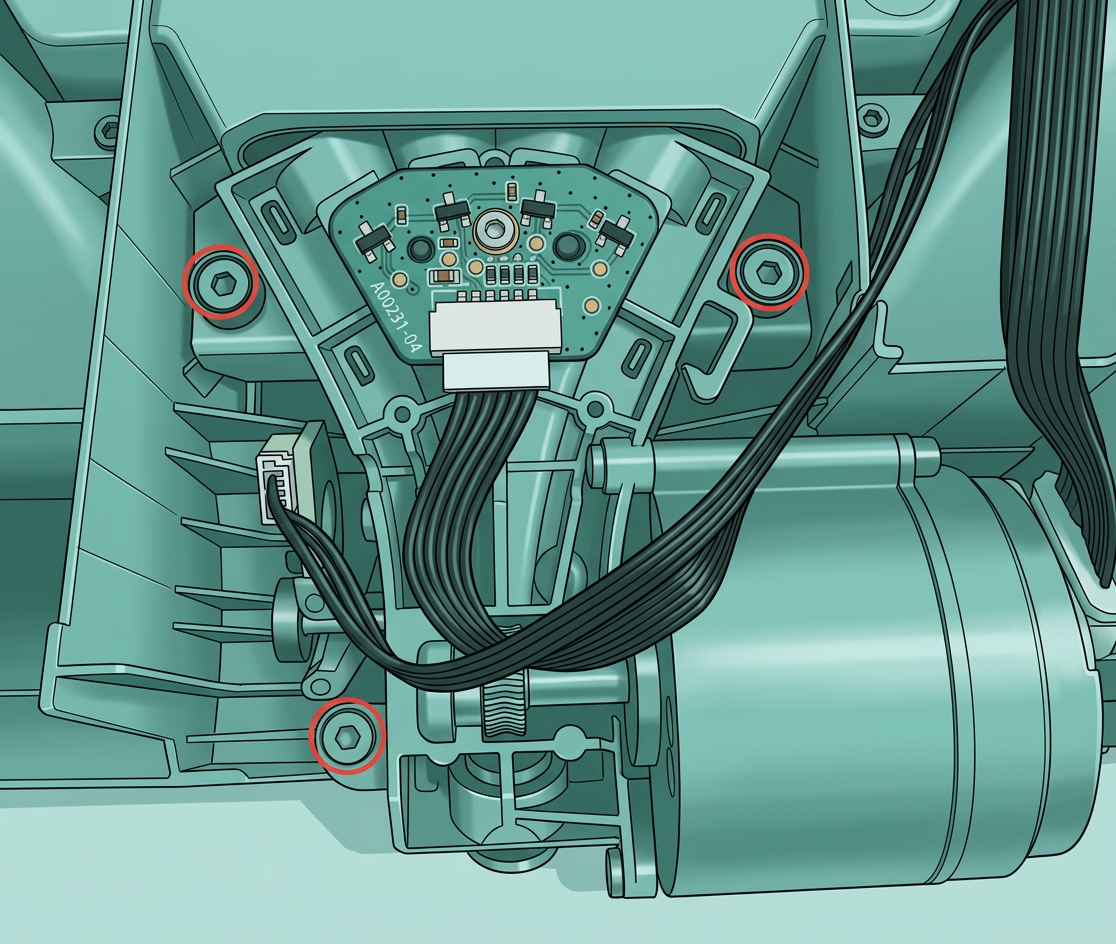

Снимите 3 винта, затем вытяните внутренний узел хаба и отсоедините 3 разъема кабеля двигателя, кабеля датчика Холла и кабеля измерения скорости/пробега.

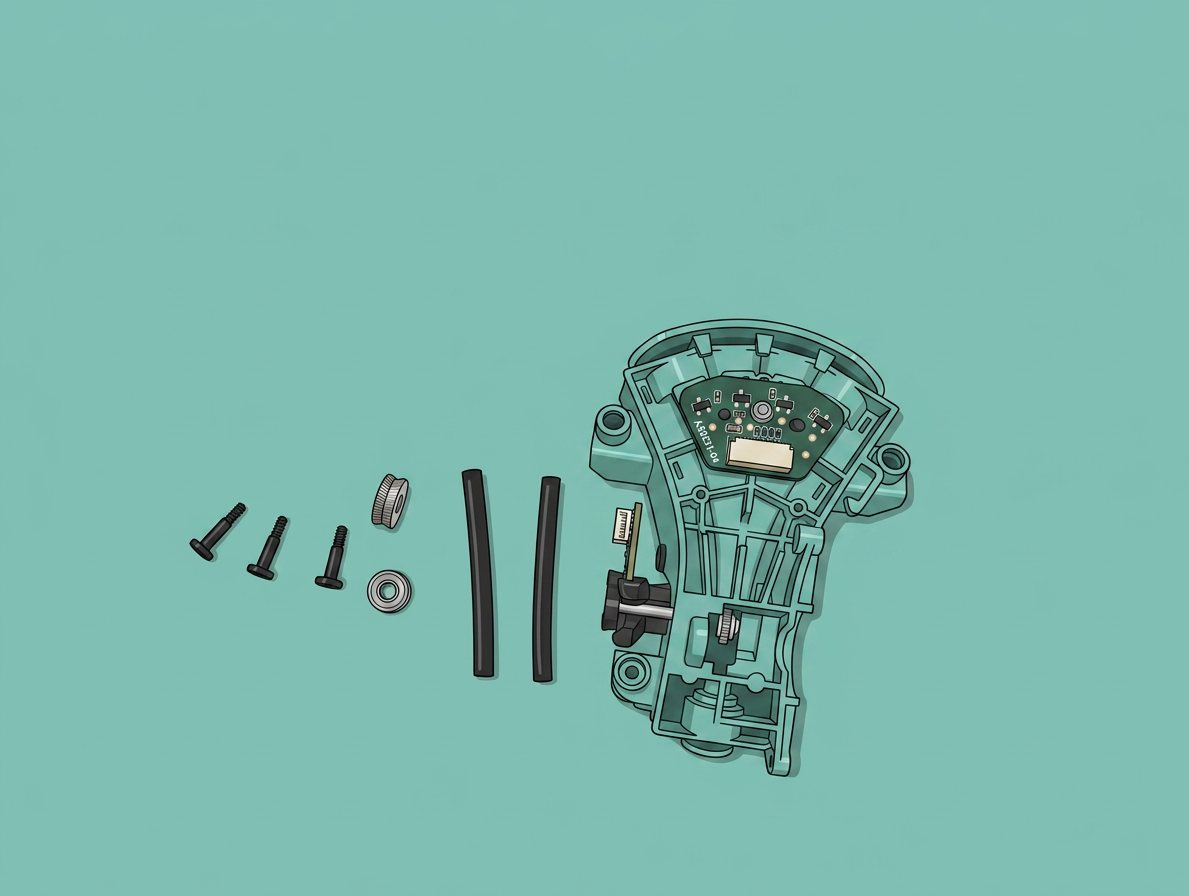

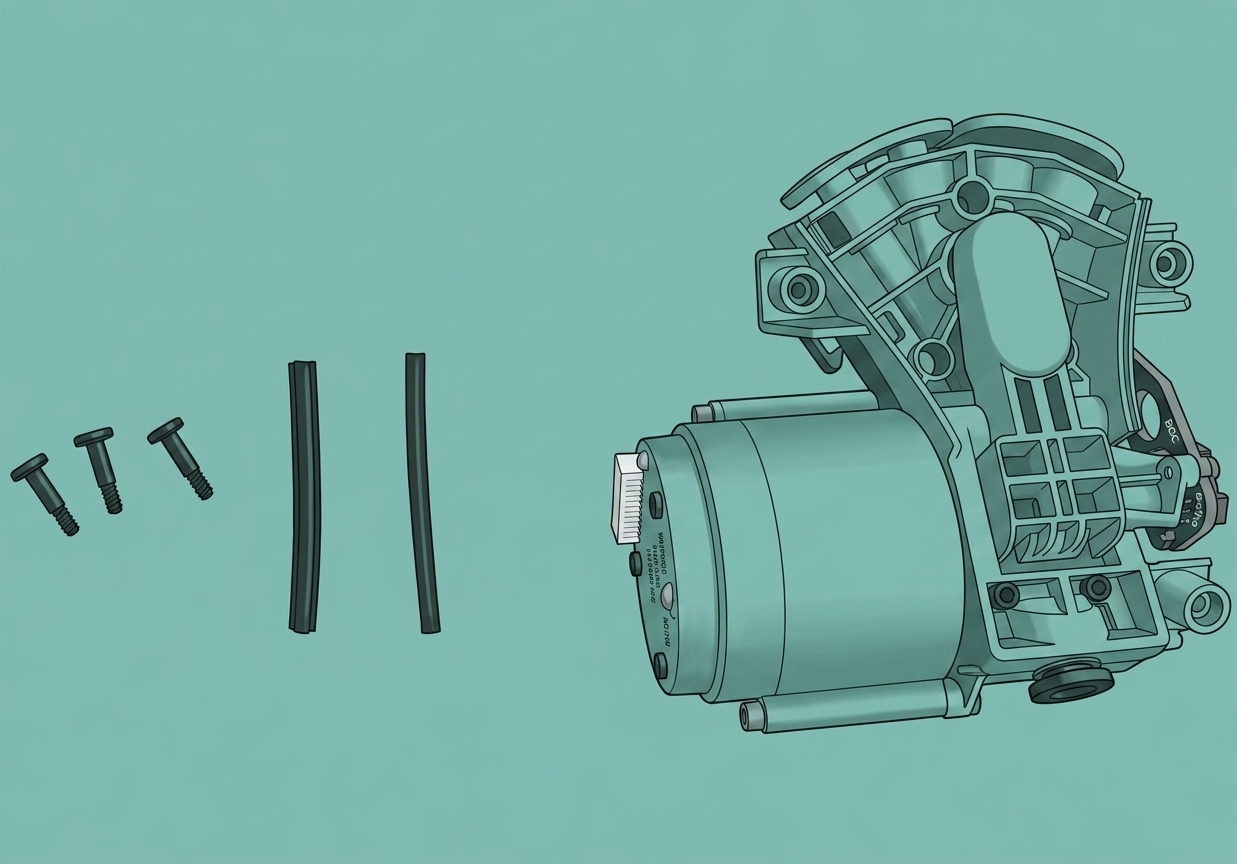

После снятия внутреннего узла хаба обязательно сохраните 2 амортизирующие силиконовые прокладки, чтобы не потерять их.
Шаг 6 - Снятие двигателя внутреннего хаба AMS 2 Pro

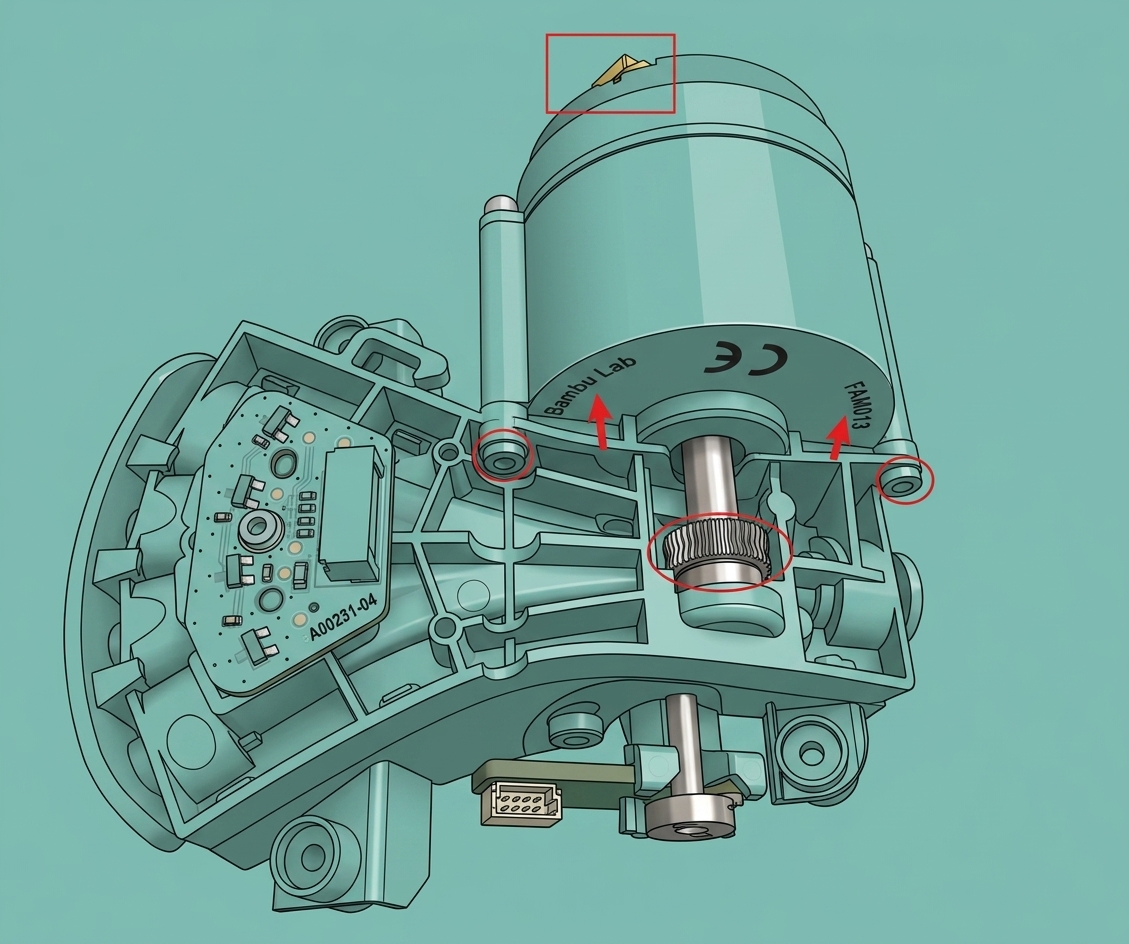

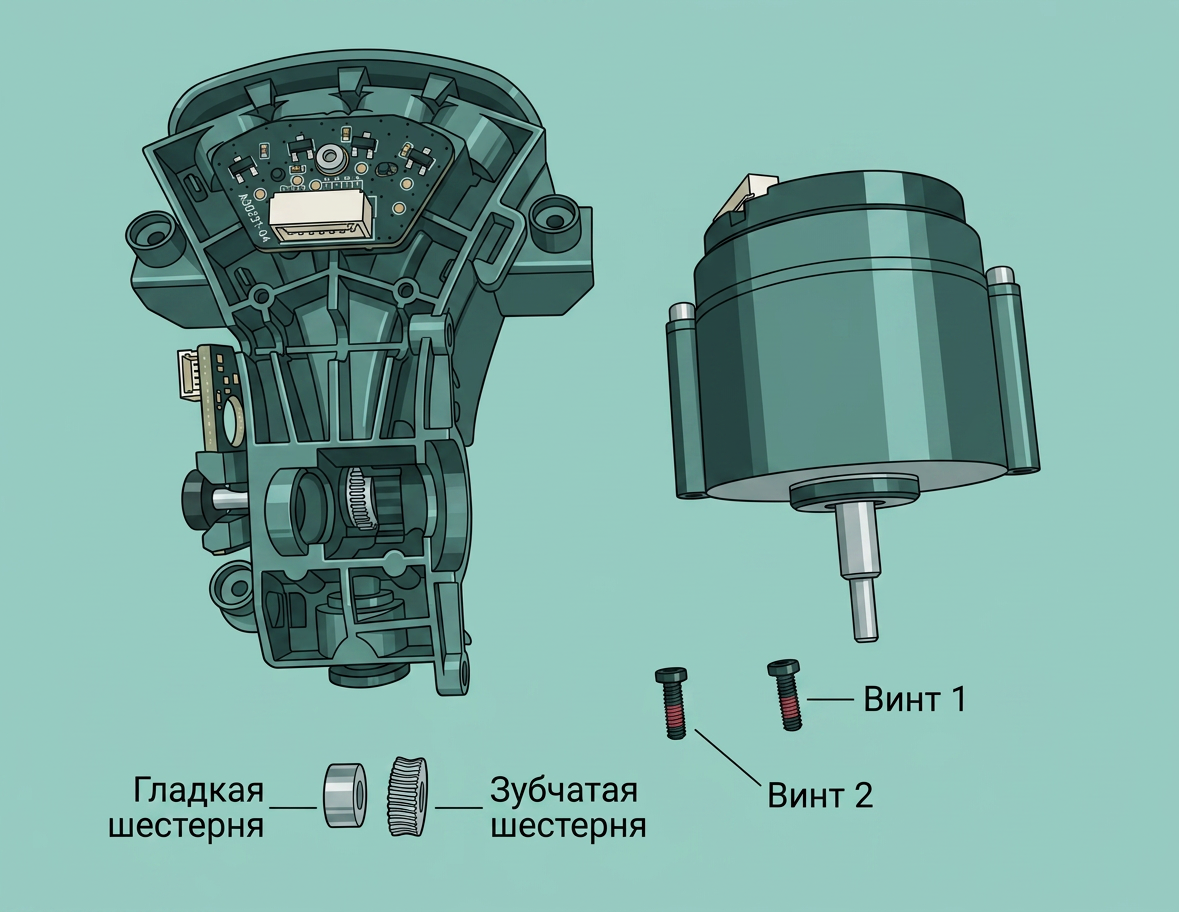

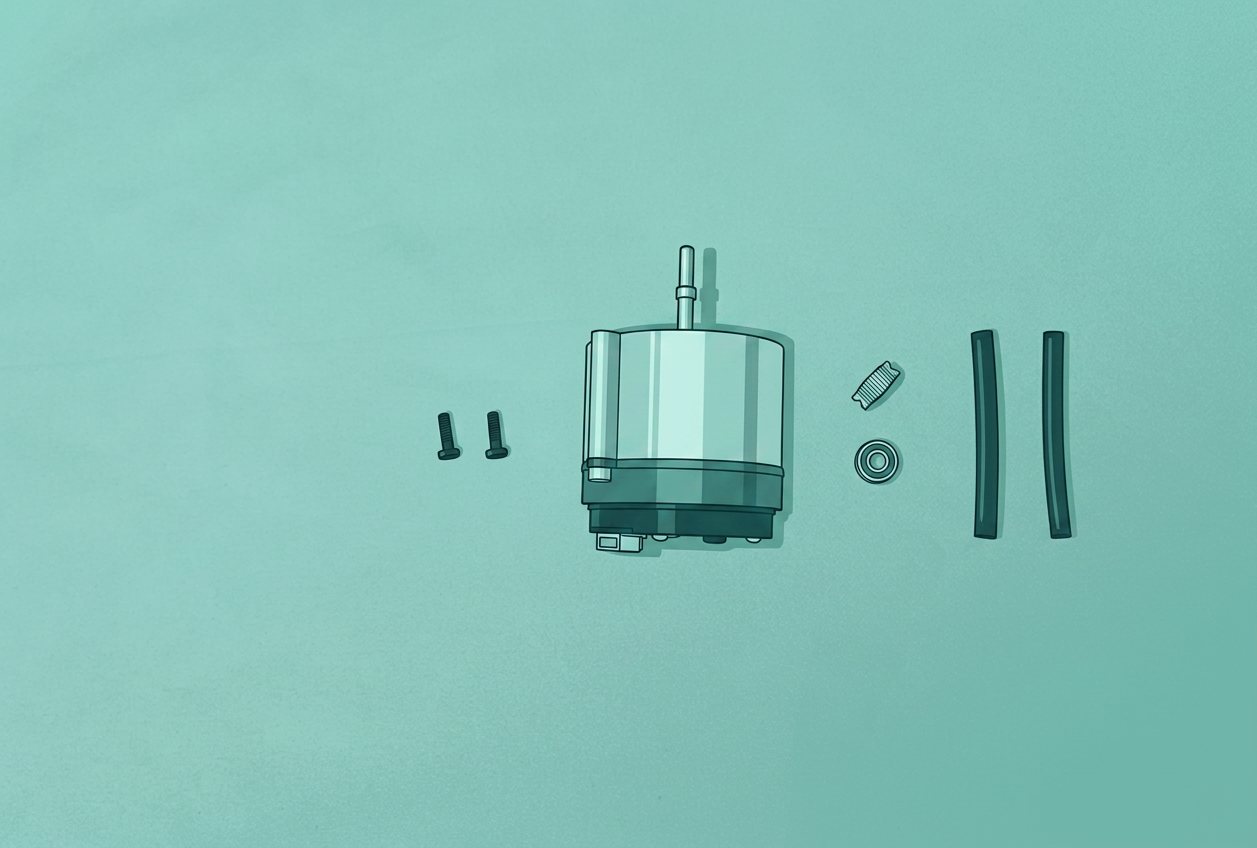

Снимите 2 винта, затем снимите двигатель внутреннего хаба AMS 2 Pro. При снятии двигателя рекомендуется снять экструзионное колесо и подшипник вместе, чтобы не потерять их.
При комплектации запасных частей мы добавили экструзионное колесо и подшипник в отдельный продукт двигателя экструдера и внутренний узел хаба.
Установка внутреннего узла хаба и двигателя
Шаг 1 - Установка двигателя внутреннего хаба AMS 2 Pro

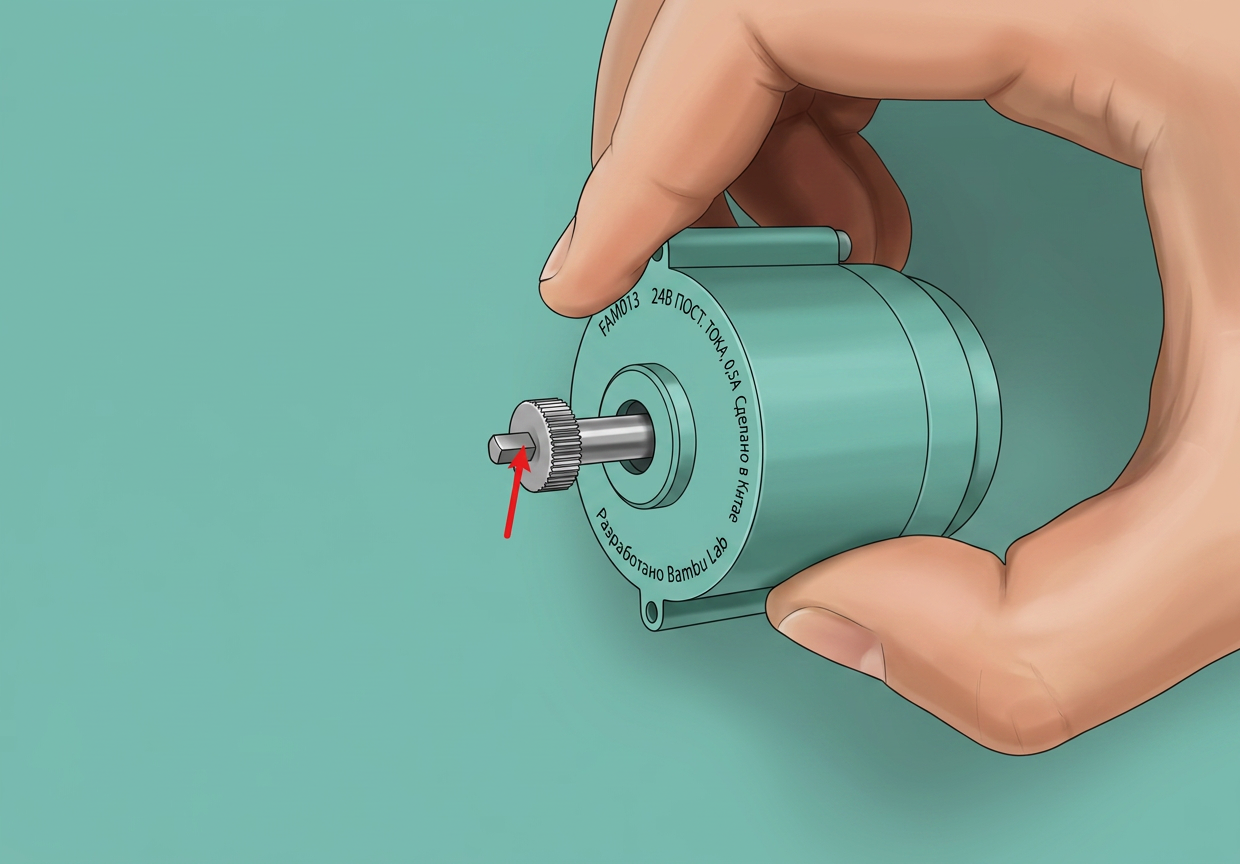

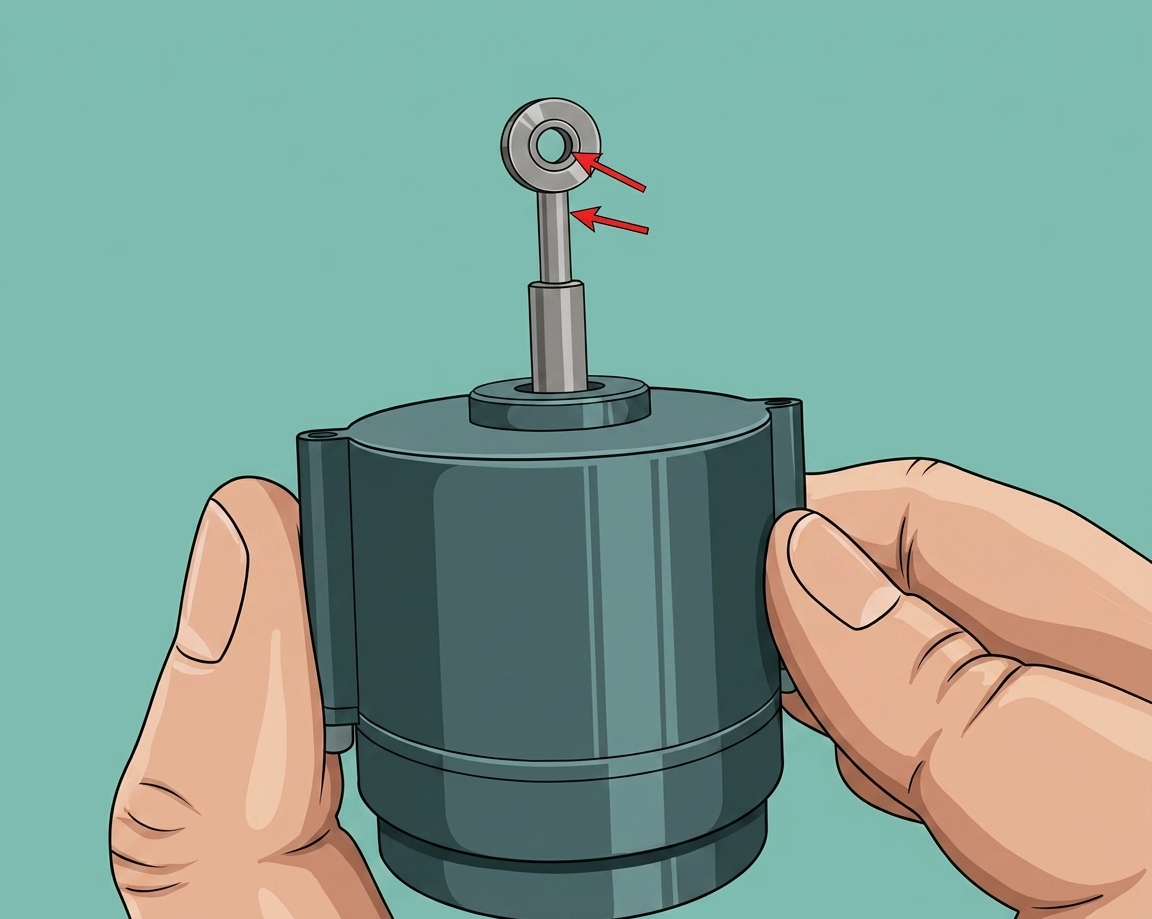

Поместите экструзионное колесо на двигатель экструдера в правильном плоскостном направлении.

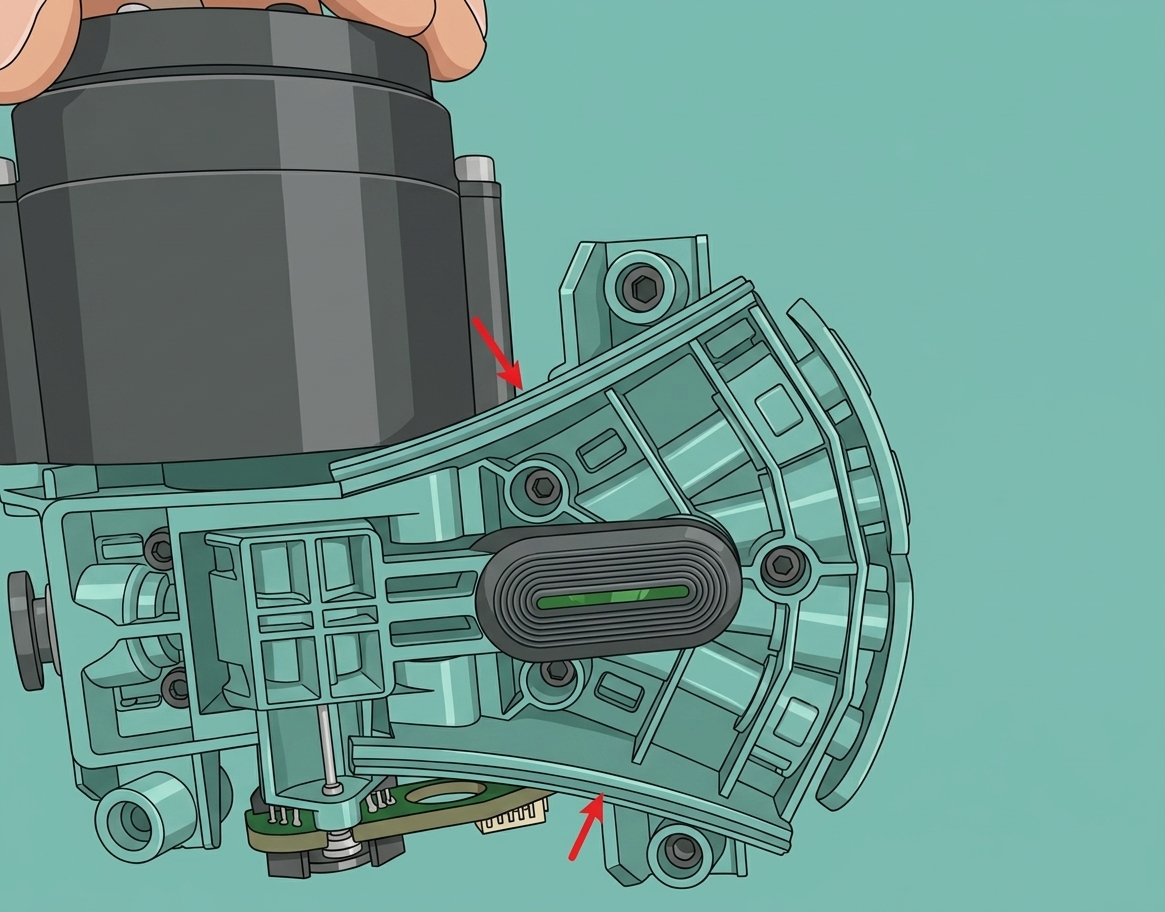

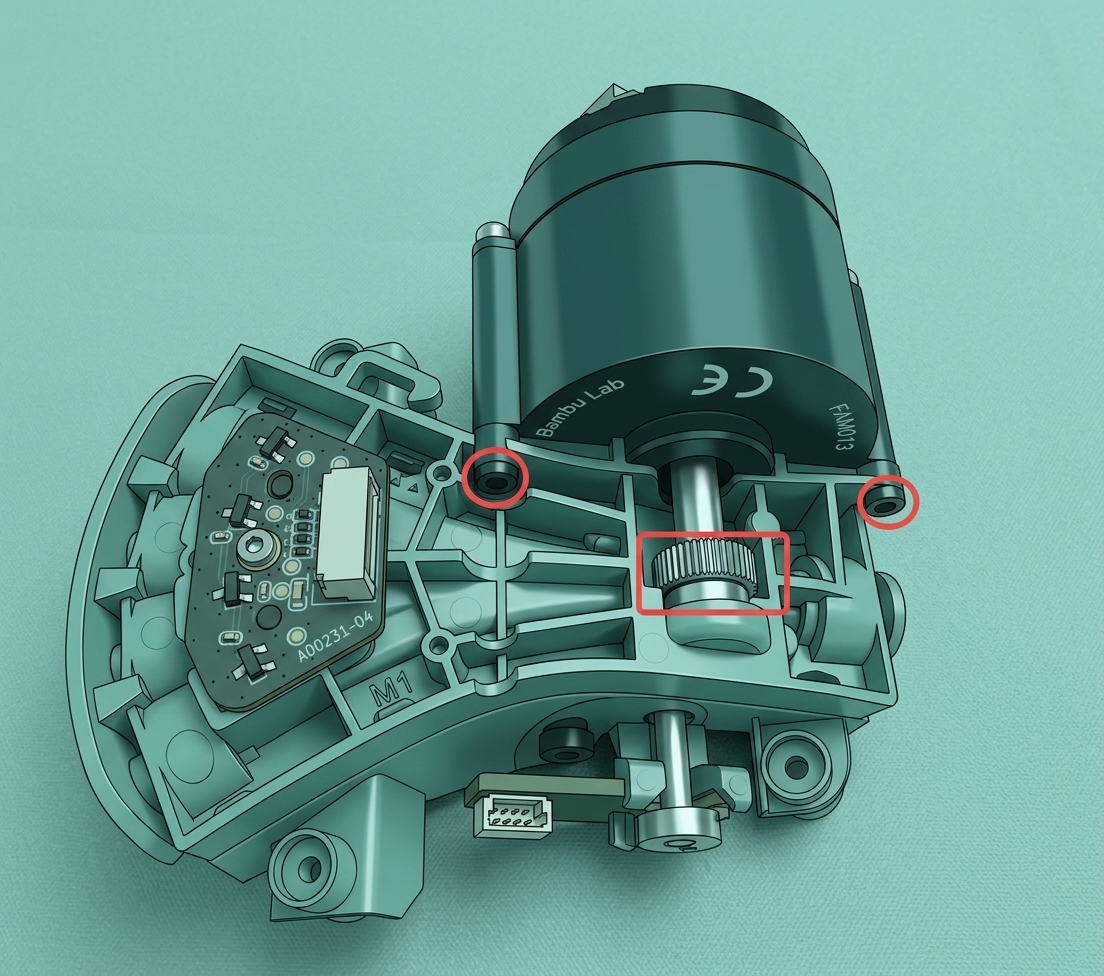

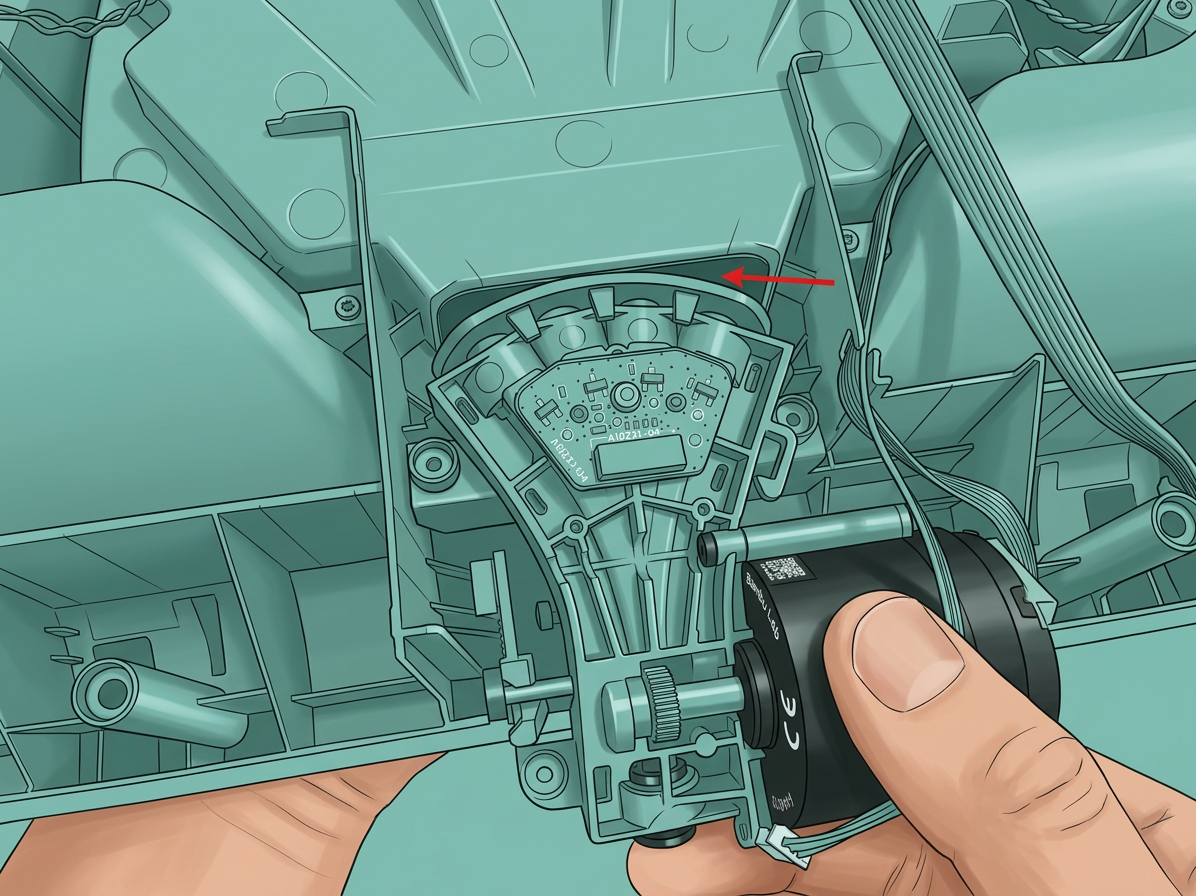

Установите подшипник обратно в паз внутреннего узла хаба, затем установите двигатель экструдера обратно во внутренний узел хаба согласно отверстиям под винты и вкрутите 2 винта.
При установке двигателя хаба обратите внимание на его ориентацию. Убедитесь, что разъем двигателя направлен вверх, в сторону основной платы.
Шаг 2 - Установка внутреннего узла хаба

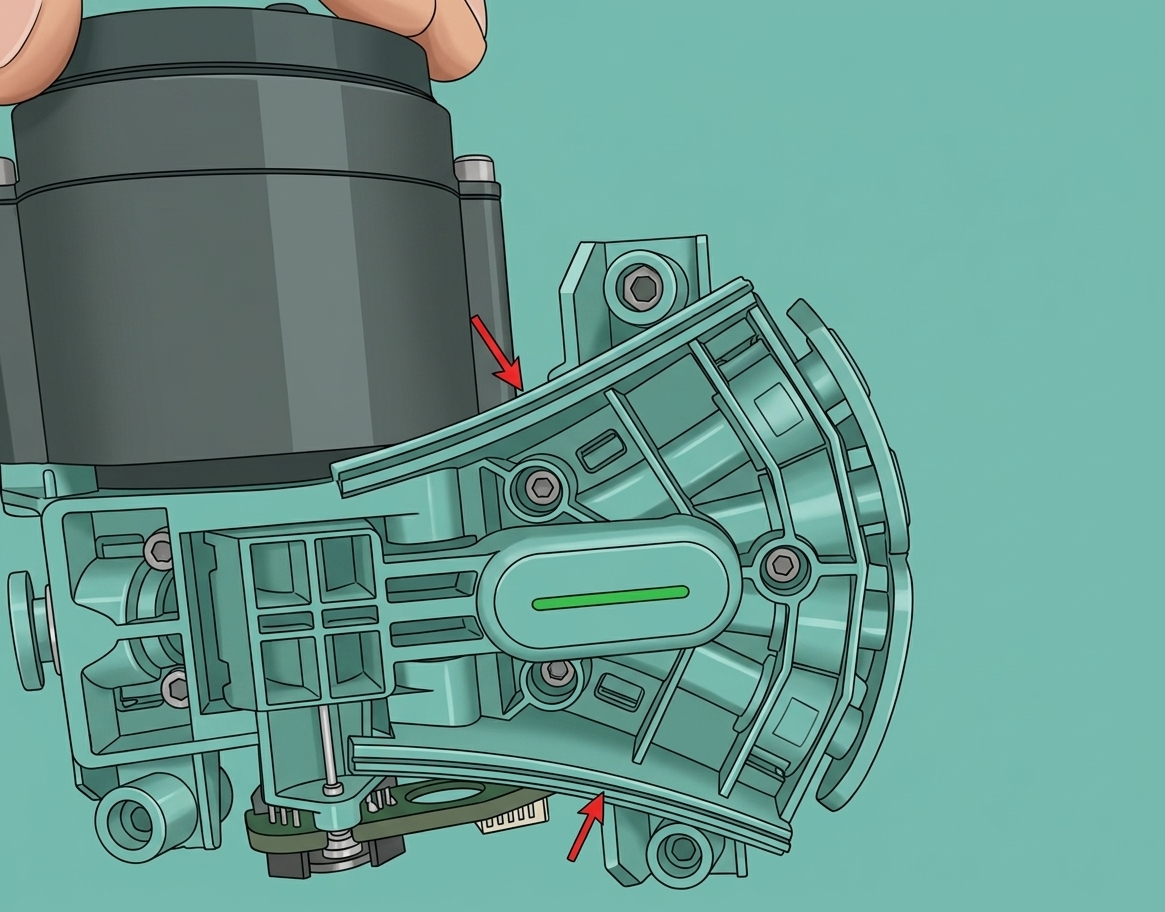

Установите амортизирующую прокладку, выровняв паз прокладки с краем внутреннего узла хаба.

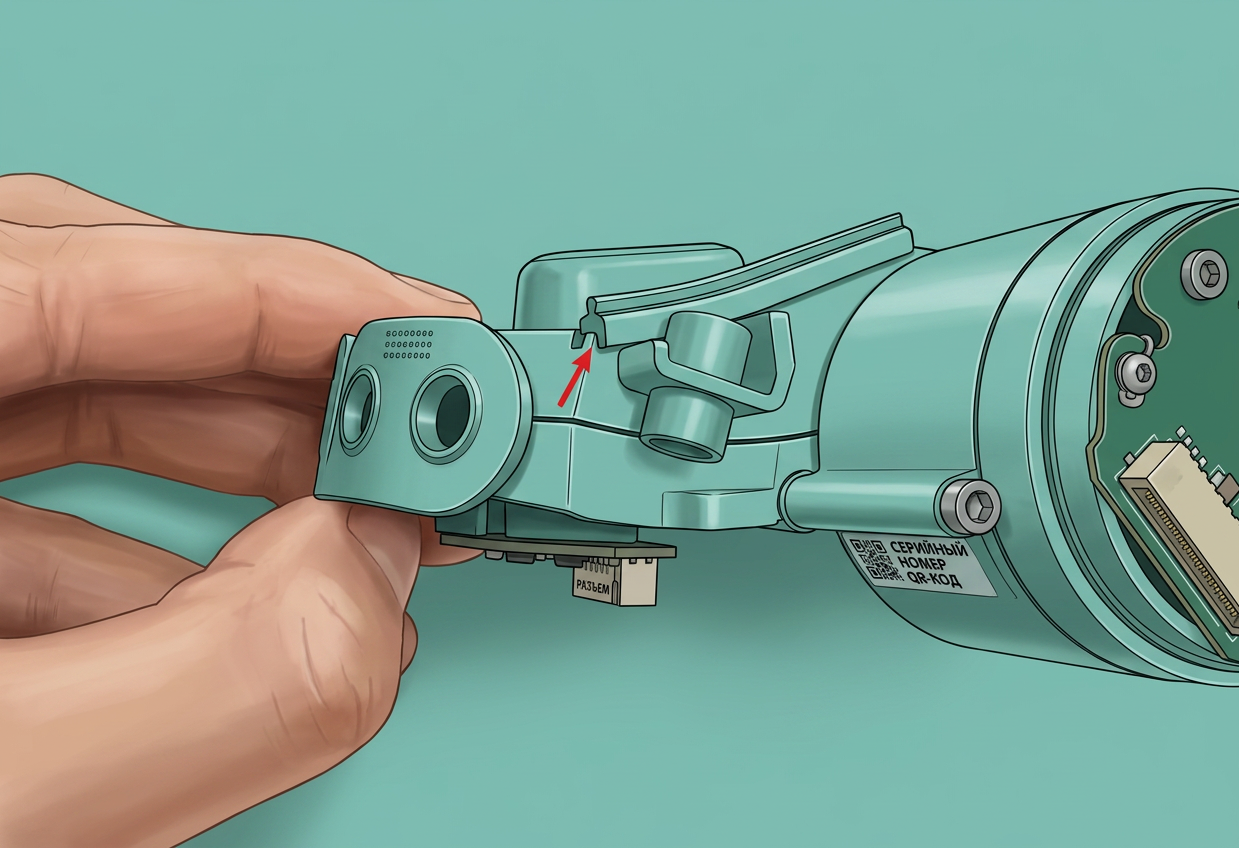

При повторной установке внутреннего узла хаба вы можете использовать другую руку, чтобы подтолкнуть трубку PTFE сзади, чтобы облегчить защелкивание внутреннего узла хаба на месте и выравнивание его с отверстием под винт. При установке обратите внимание на амортизирующие силиконовые полоски на внутреннем узле хаба, чтобы не пропустить ни одну.

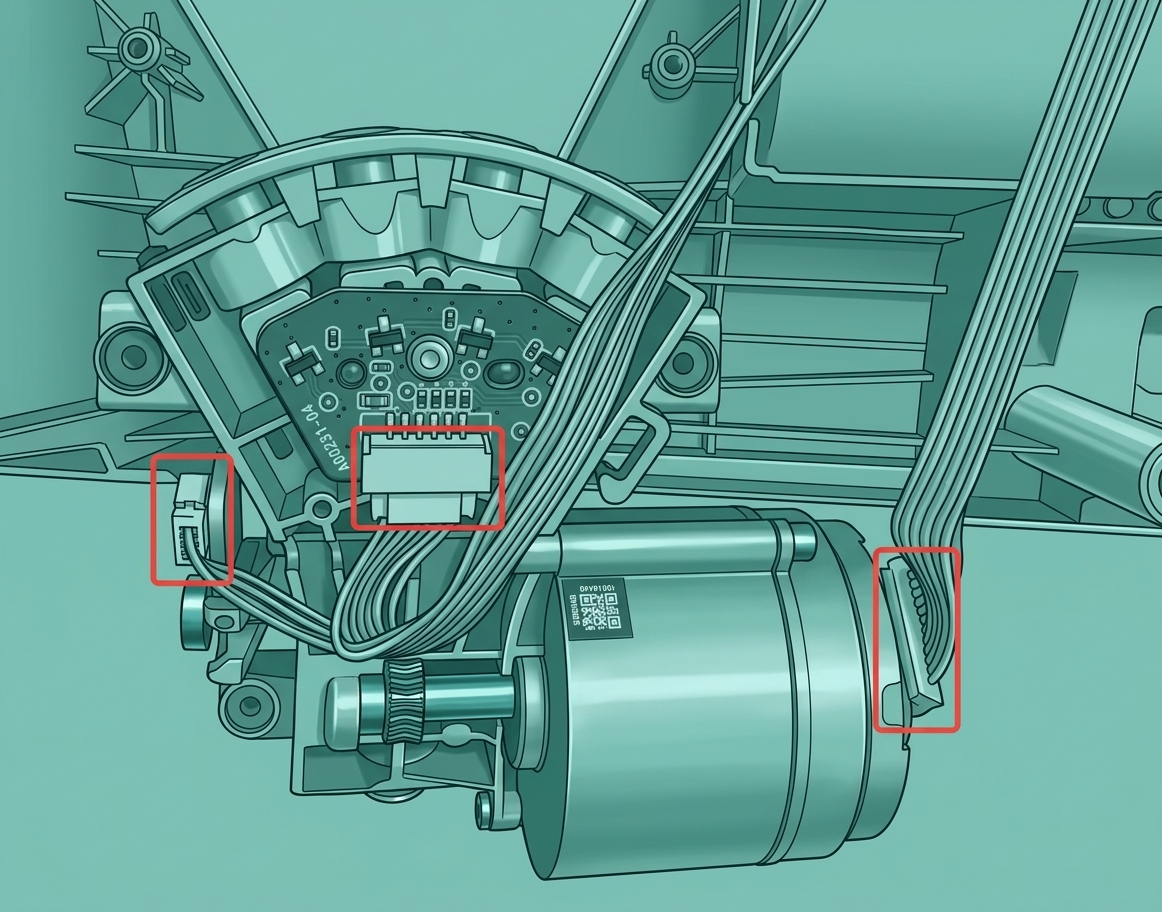

После вкручивания 3 винтов подключите 3 разъема кабеля двигателя, кабеля Холла и кабеля измерения скорости/пробега и организуйте кабели.
Шаг 3 - Подключение 4 трубок PTFE

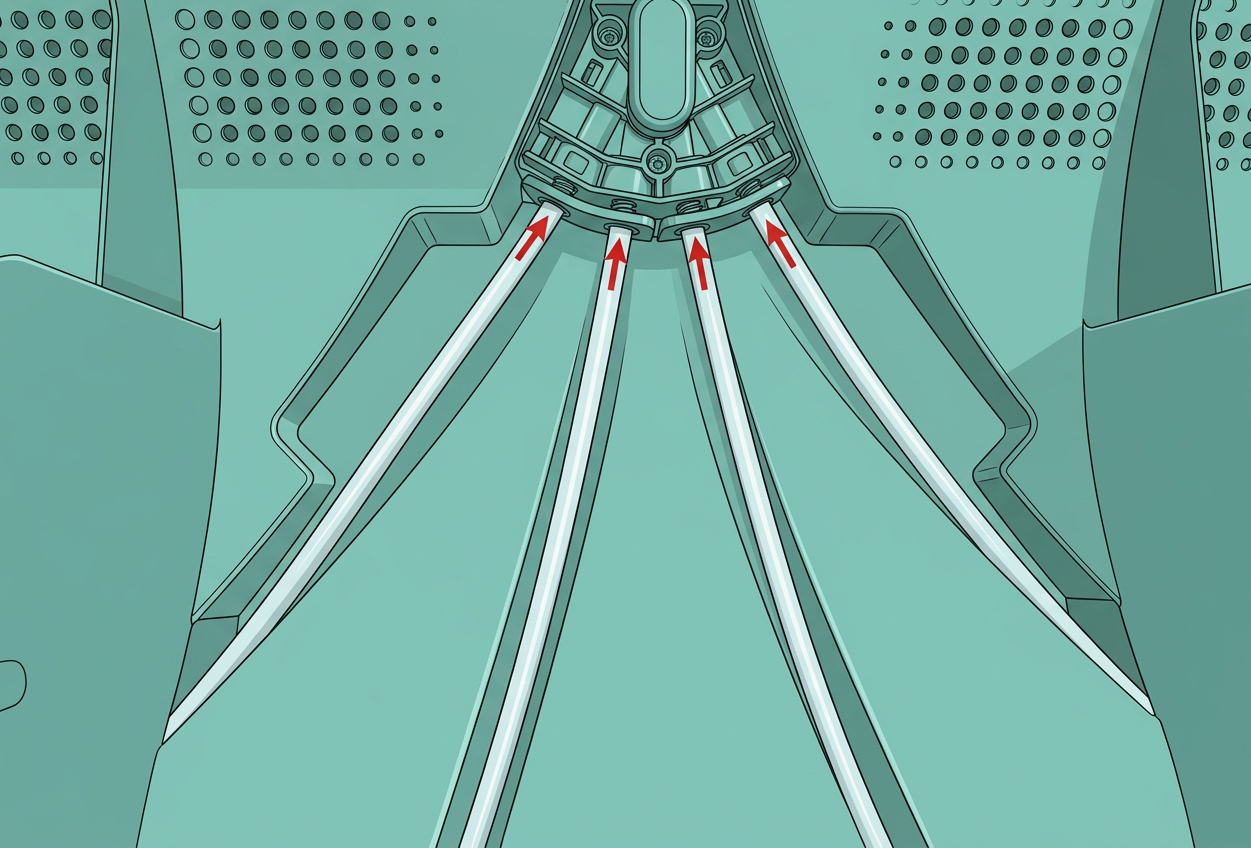

Подключите 4 трубки PTFE к внутреннему узлу хаба по очереди.
Шаг 4 - Установка сборки основной рамы и сборки приводной опорной втулки

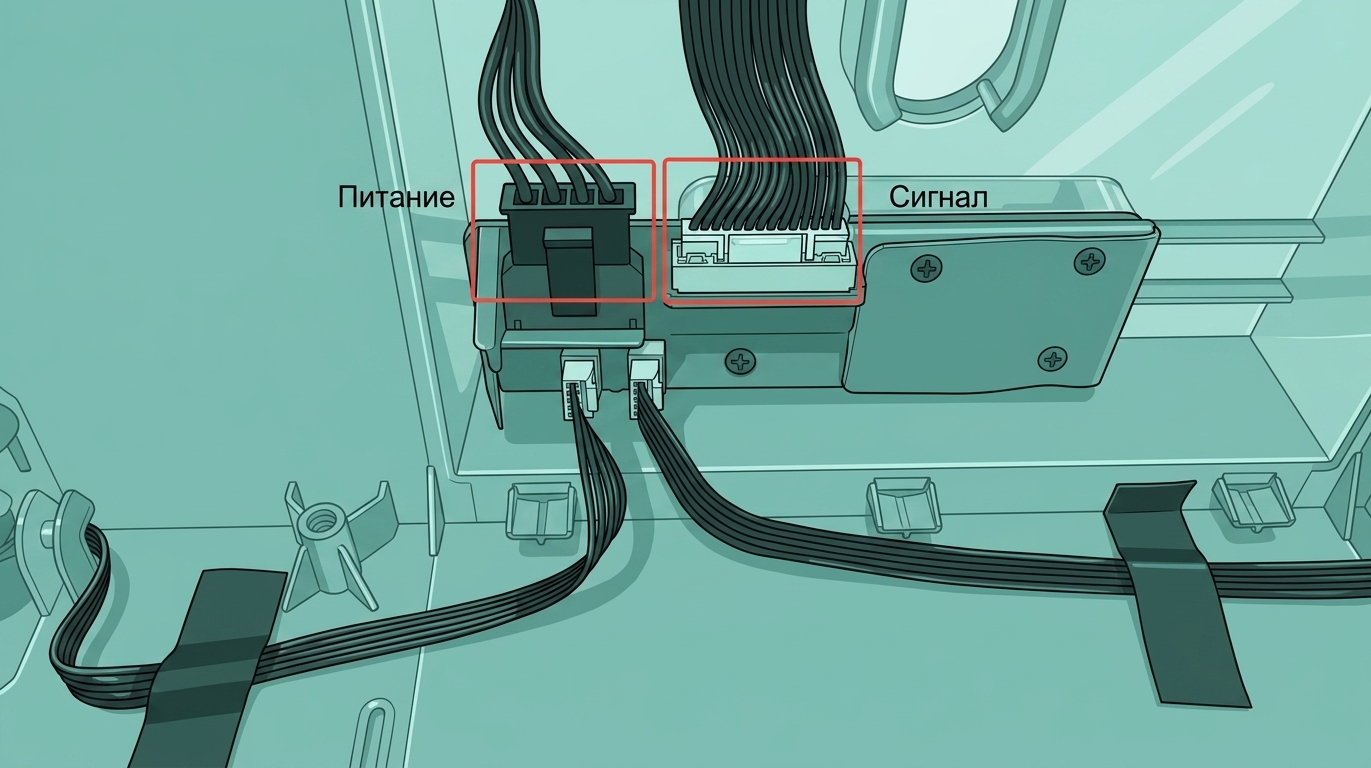

Установите сборку основной рамы в нижнюю крышку AMS 2 Pro и подключите сигнальный и силовой кабели к плате питания AMS 2 Pro.
Выровняйте фиксаторы нижней крышки с пазами средней рамы, затем вставьте и установите.
После установки основной рамы AMS 2 Pro на место затяните два винта, чтобы закрепить ее.

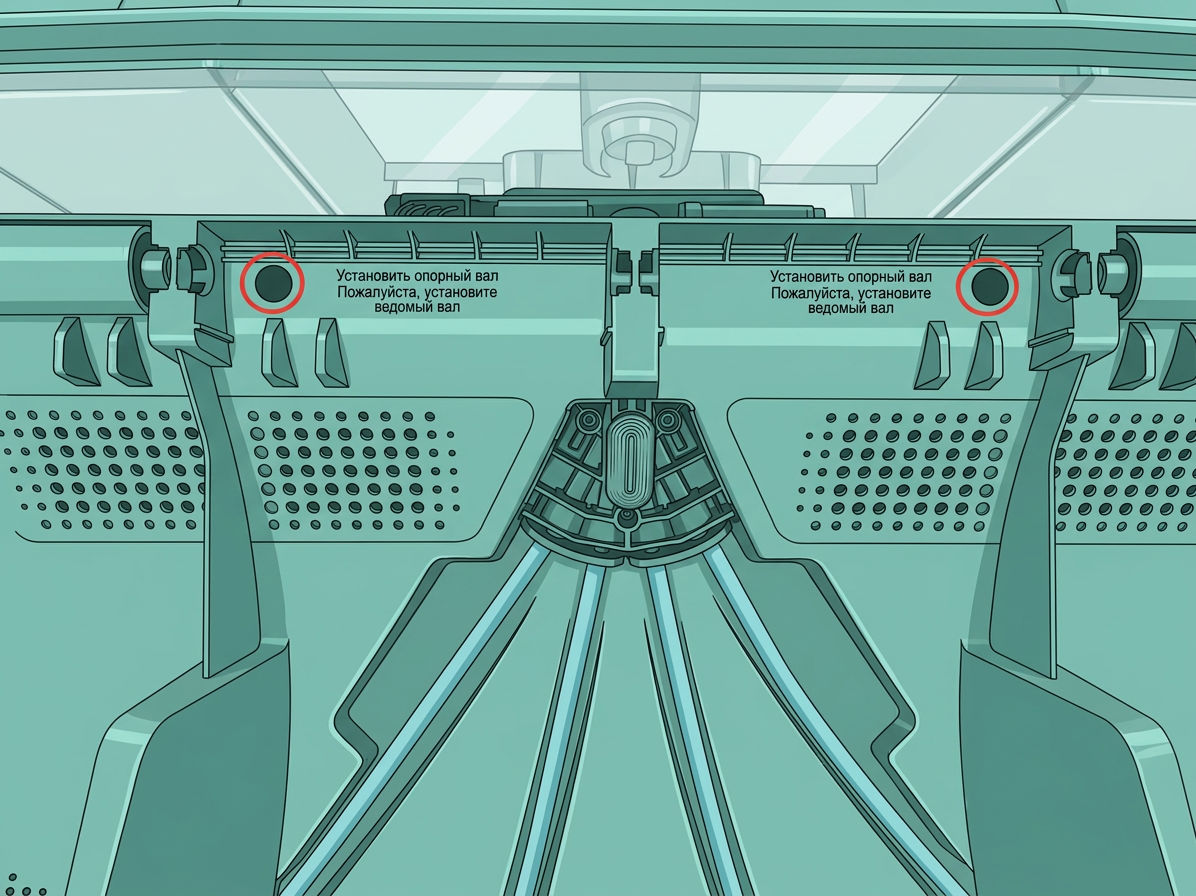

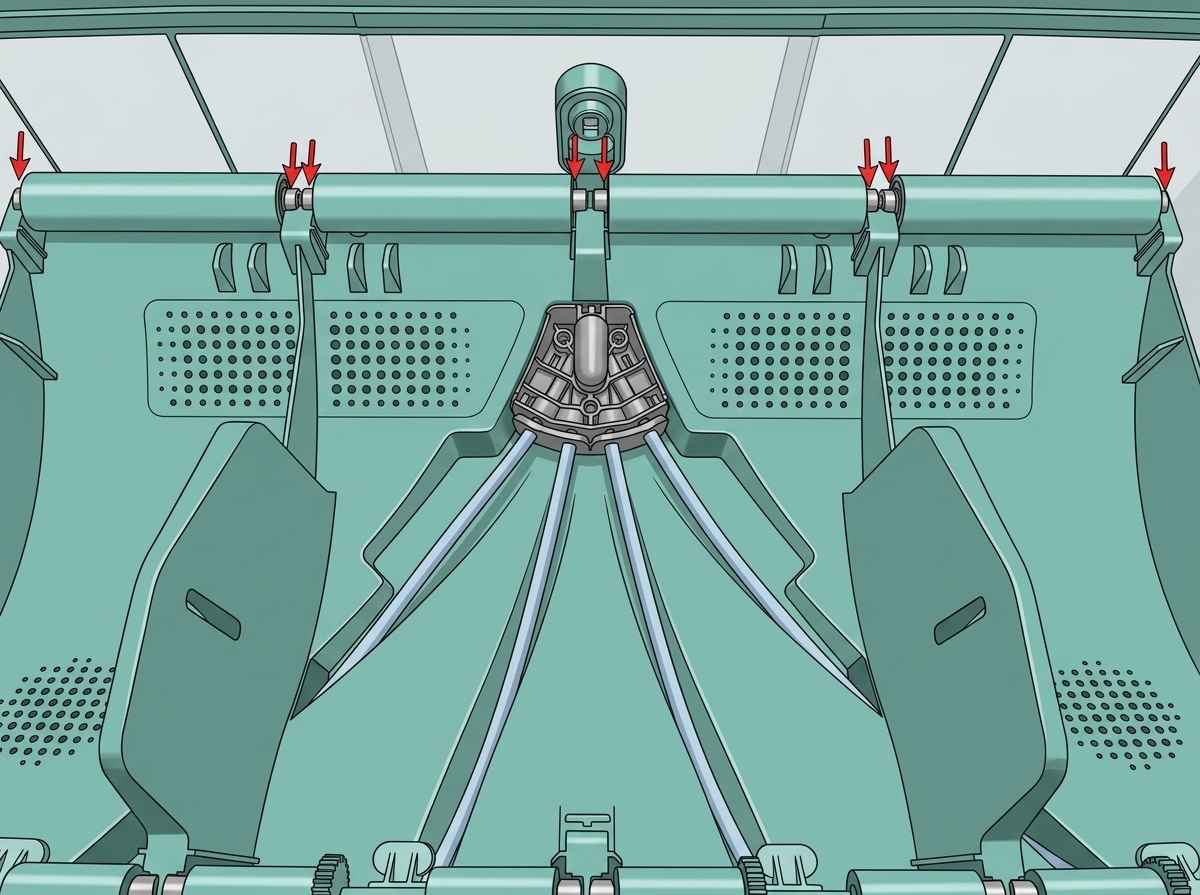

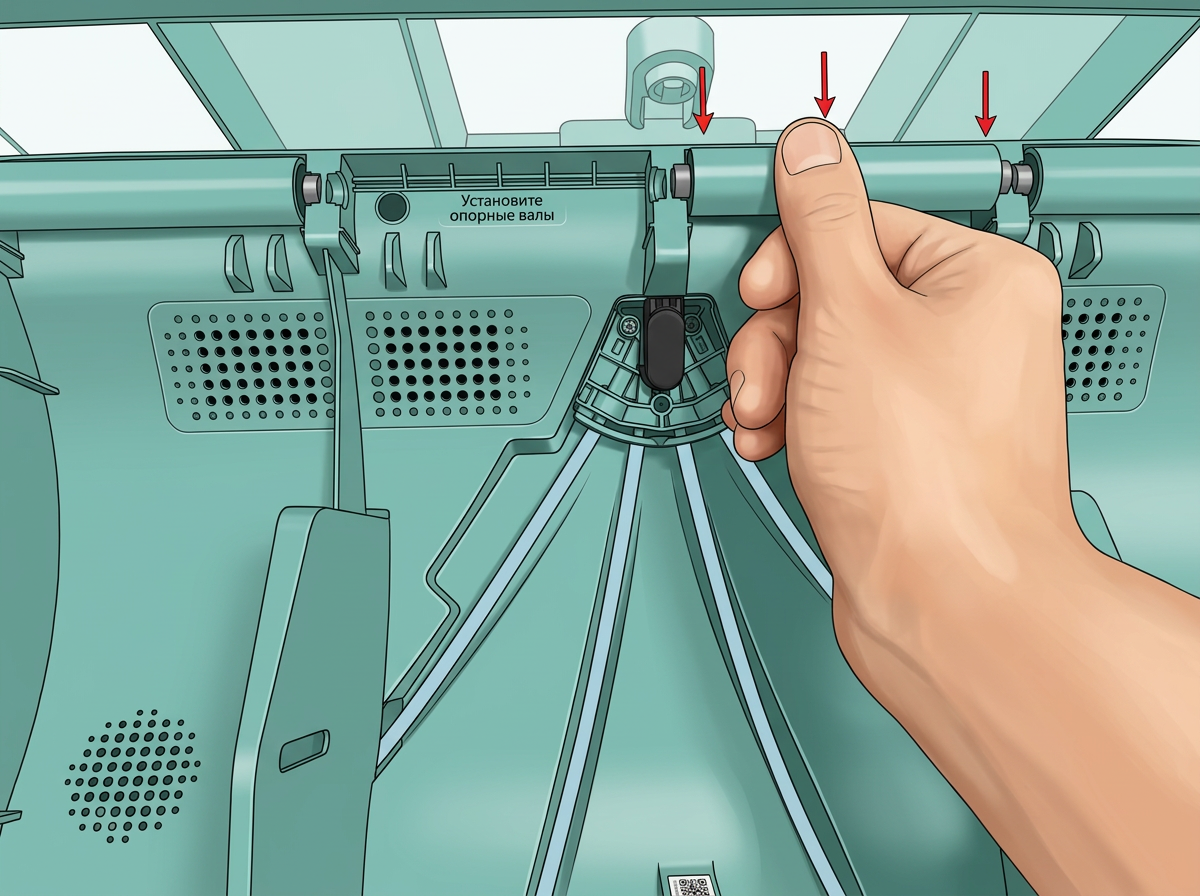

Установите две средние сборки приводных опорных втулок, убедившись, что подшипники с обоих концов всех опорных валов вставлены на место.
Шаг 5 - Установка кнопки освобождения трубки PTFE
Вставьте кнопку освобождения трубки PTFE обратно в корпус в следующем направлении, плавно вставьте защелку в соответствующий паз и держите черный силиконовый корпус плоским и утопленным.
Шаг 6 - Подключение трубки PTFE
Проверьте, чтобы силиконовый кронштейн трубки PTFE был выровнен с отверстием для филамента узла хаба филамента, и вставьте трубку PTFE с задней части AMS. После установки потяните трубку PTFE, чтобы убедиться, что она зафиксирована.
 |
 |
Калибровка
Подключите силовой кабель, подключите AMS к принтеру, включите питание и начните использовать AMS 2 Pro для загрузки филаментов с помощью операций на экране. Если загрузка может быть завершена и не появляются сообщения об ошибках в течение всего процесса загрузки, замена успешна.
В противном случае проверьте все соединения и попробуйте снова. Если проблема сохраняется, свяжитесь с командой поддержки Bambu Lab для дальнейшей помощи.
