В этом руководстве мы покажем процесс замены AC-платы на A1
- AC-плата A1 доступна в двух версиях. Обе версии функционируют идентично, разница обусловлена незначительным обновлением. Та же документация в вики применима к обеим.
ac-board-replacement_a1-mini-ac-boardoldvsnew.png" alt="a1-mini-ac-boardoldvsnew.png">
Когда использовать?
Это руководство следует использовать, если AC-плата A1 неисправна и требует замены.
Общие проблемы, вызванные AC-платой A1:
- heated bed не нагревается
- Рекомендовано службой поддержки Bambu Lab
Необходимые инструменты и материалы
AC-плата Bambu Lab для A1
- Шестигранный ключ H2.0
- 20-30 минут
Предупреждение о безопасности
ВАЖНО!
Критически важно отключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.
При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно.
Если у вас есть какие-либо опасения или вопросы относительно следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы ответить быстро и предоставить вам необходимую помощь.
Шаги по удалению старой AC-платы
1. Поместите принтер на переднюю часть
Для удобного доступа к нижней секции A1 вам нужно поместить принтер на переднюю часть.
Начните с переворота экрана на бок, затем аккуратно поместите принтер на переднюю часть, как показано на изображении ниже.
2. Снимите кабельный бокс
Ослабьте, но не полностью выкручивайте винты, отмеченные желтым. Отключите три кабеля (1, 2, 3), которые предназначены для камеры, мотора оси Z и мотора оси X соответственно. Затем поднимите кабельный кронштейн вверх, чтобы отключить кабель USB-C.
Примечание: Если кабельный кронштейн не снимается легко, вы можете полностью выкрутить винты, отмеченные желтым, и попробовать снова.
3. Снимите нижнюю крышку принтера
Удалите 10 винтов, отмеченных красным, на нижней крышке корпуса. Аккуратно подденьте нижнюю крышку корпуса, чтобы снять ее.

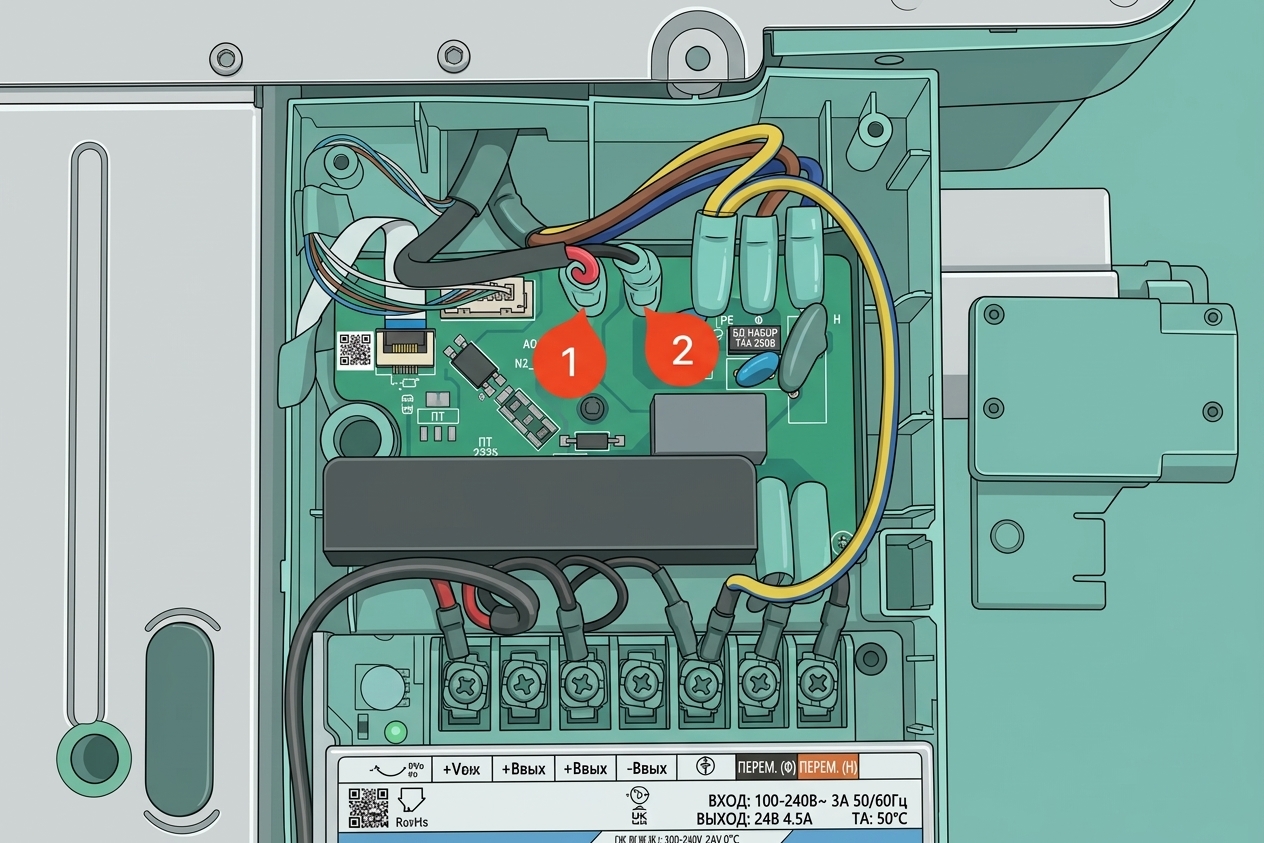

4. Снимите силовые провода heated bed
На следующем шаге снимите два силовых провода heated bed. Аккуратно нажмите на стороны разъемов, чтобы освободить фиксатор, чтобы отключить провода.
 |
 |
Новая версия AC-платы не имеет заземляющего провода, что не влияет на основную функциональность или производительность AC-платы.

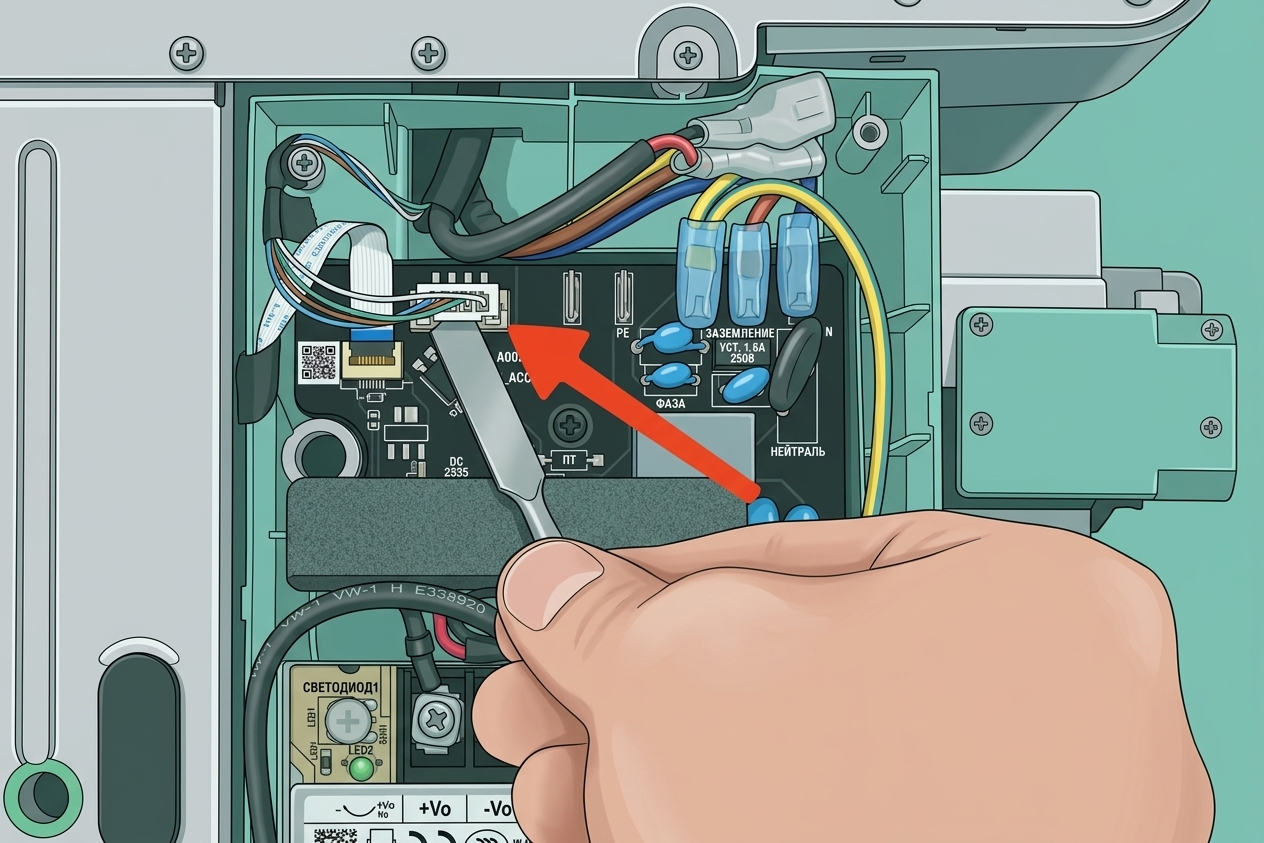

5. Снимите разъем сигнального кабеля heated bed
Аккуратно снимите разъем сигнального кабеля heated bed. Можно использовать инструмент для его снятия, или просто возьмите пластиковый разъем и аккуратно вытяните его.
Избегайте тянуть за провода, так как это может привести к повреждению проводов или разъема.

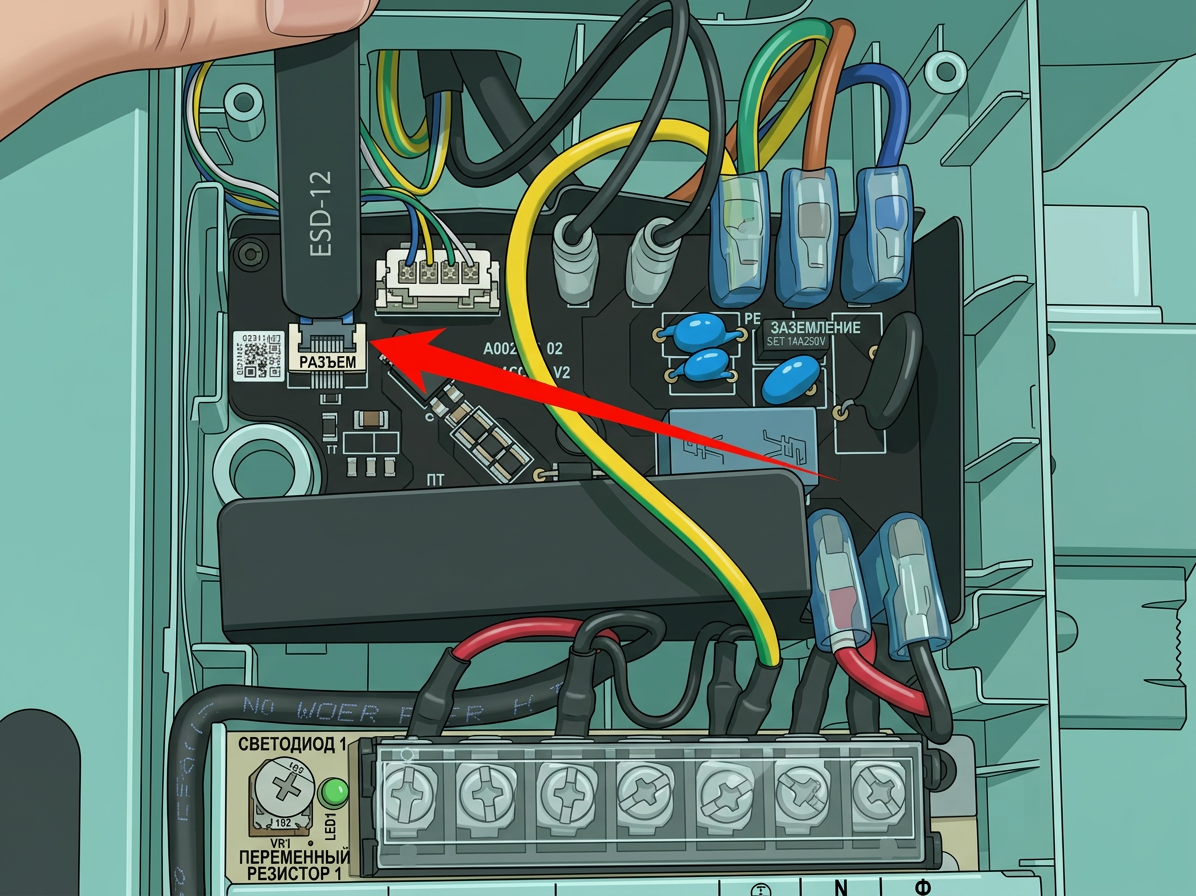

6. Отключите ленточный кабель
Чтобы отключить ленточный кабель, просто поднимите черный пластиковый фиксатор, затем аккуратно потяните ленточный кабель на себя.

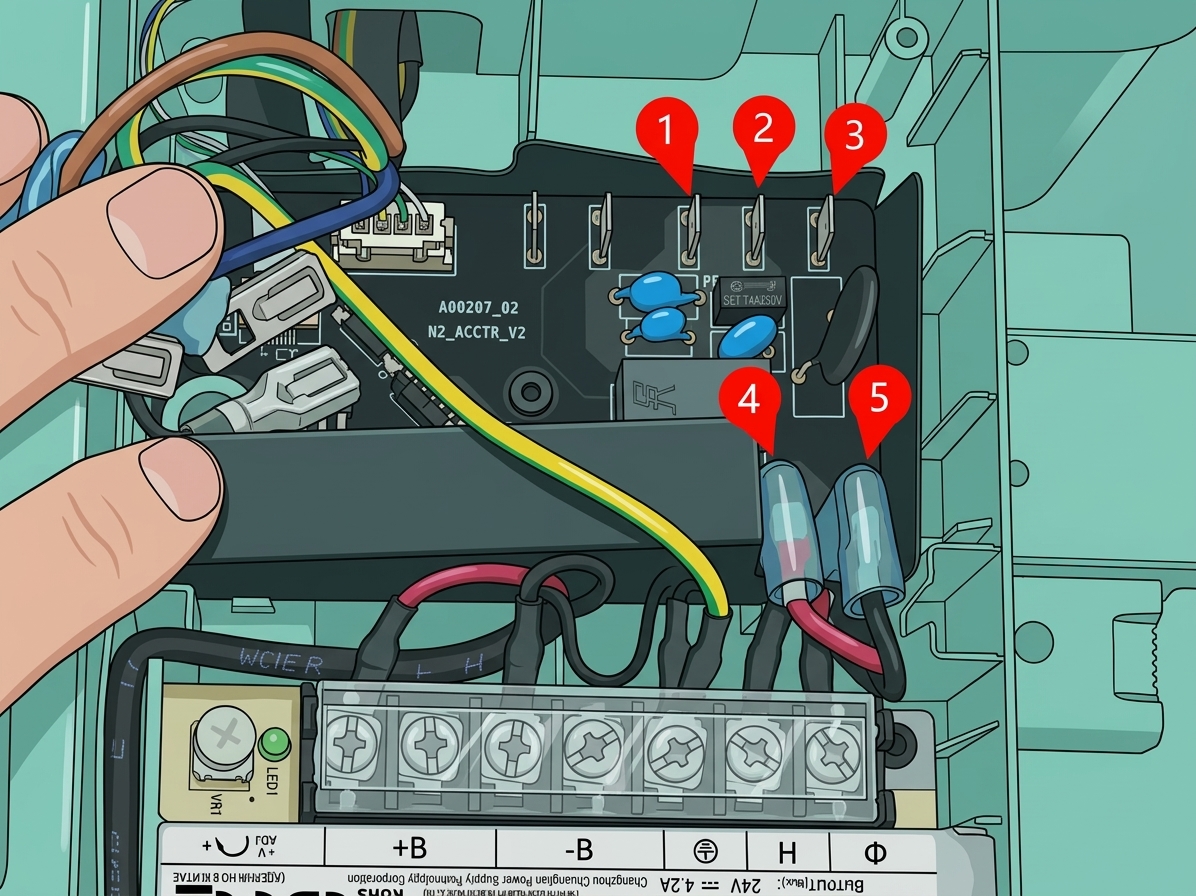

7. Снимите оставшиеся разъемы проводов с AC-платы
Продолжайте снимать оставшиеся кабели. Сначала снимите кабели #1, #2 и #3, которые являются заземляющим, фазным и нулевым проводами соответственно. Вытяните синий резиновый рукав наружу, затем используйте отвертку, чтобы надавить на фиксирующий язычок, одновременно вытягивая кабель наружу. Кабели #4 и #5 внутреннего блока питания будут удалены позже.

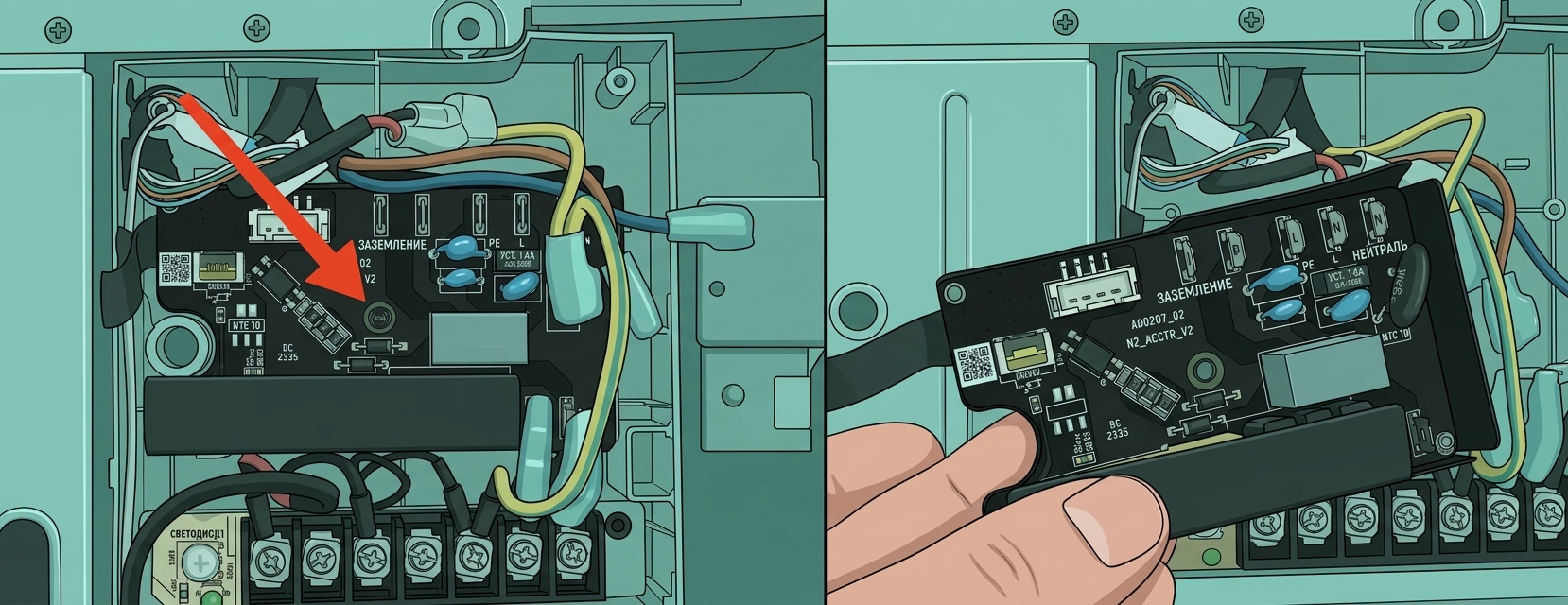

8. Извлеките старую AC-плату
Удалите фиксирующий винт посередине AC-платы, затем освободите пластиковые фиксирующие язычки, чтобы извлечь AC-плату.
На этом этапе продолжайте снимать кабели #4 и #5 внутреннего блока питания. Эти кабели не требуют разблокировки и могут быть поддеты отверткой.
Шаги по установке новой AC-платы
1. Перенесите изоляционный материал на новую AC-плату
Старая AC-плата имеет черный пластиковый изоляционный материал, нанесенный на плату. Просто снимите его со старой платы и перенесите на новую, как показано на изображении ниже.
2. Закрутите новую AC-плату
Аккуратно выровняйте новую AC-плату по раме принтера, затем установите винт, удерживающий плату на месте.

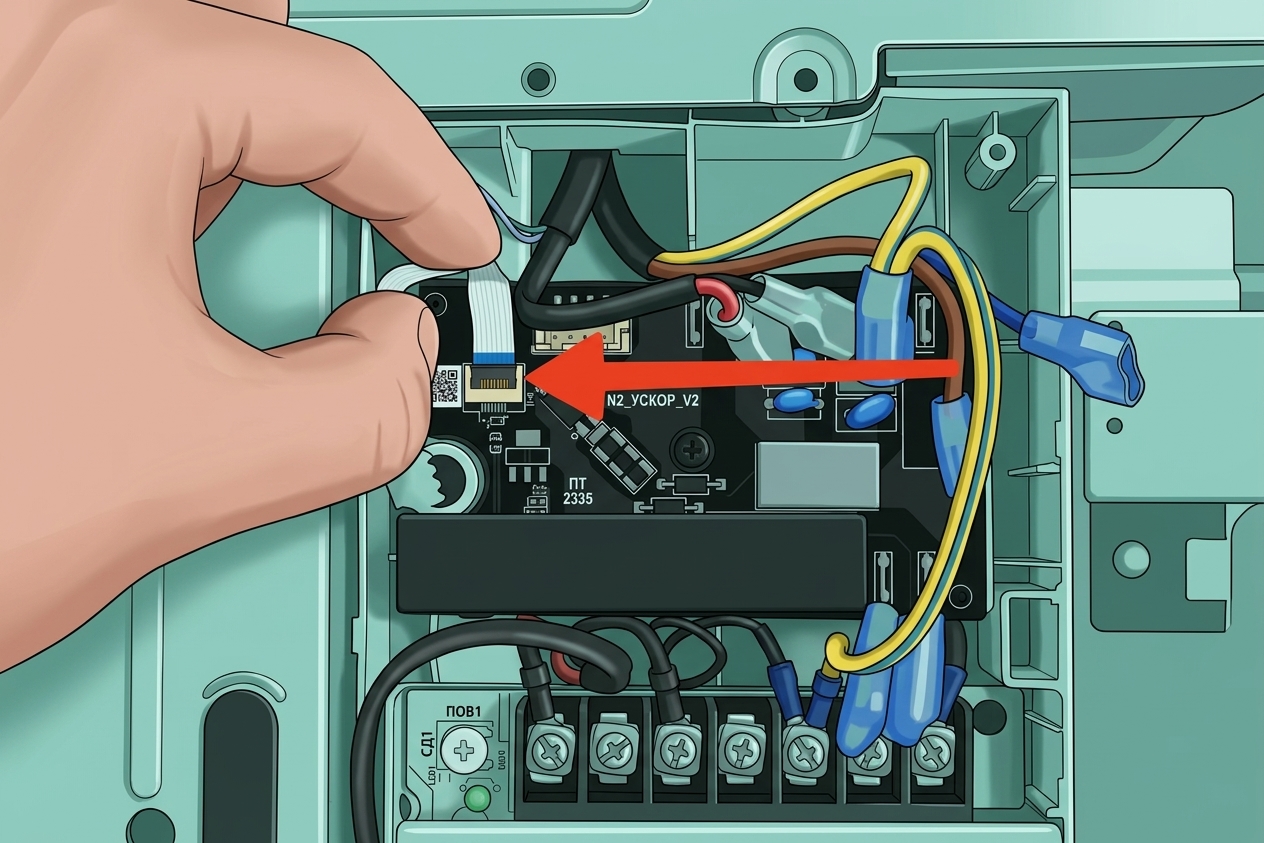

3. Подключите ленточный кабель
Начните с открытия черного пластикового зажима ленточного кабеля, затем аккуратно вставьте ленточный кабель в него, выровняв его по белым пластиковым язычкам.
После выравнивания просто поднимите черный пластиковый зажим, чтобы зафиксировать ленточный кабель на месте.
Убедитесь, что синяя полоска на ленточном кабеле параллельна черному пластиковому разъему, как показано на изображении ниже.

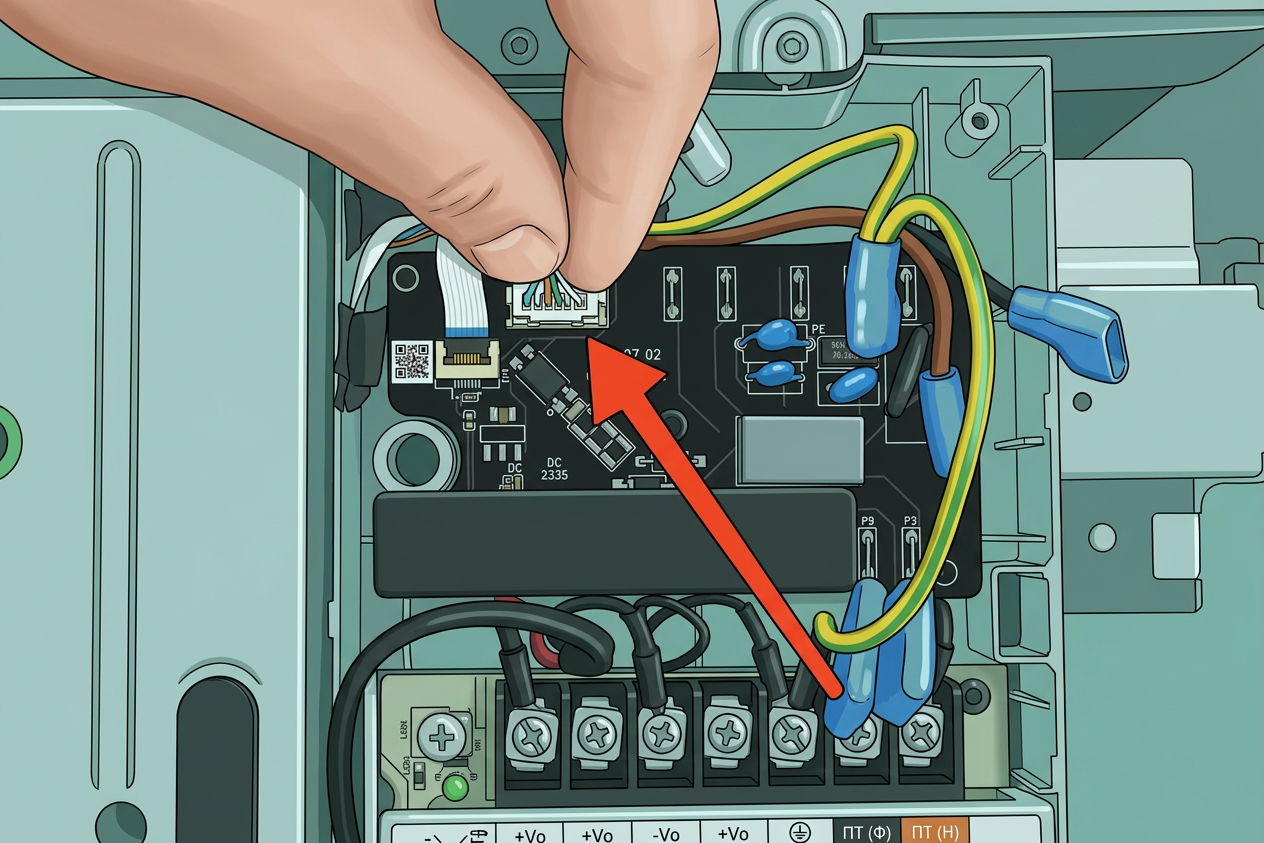

heatbed-signal-cable" class="toc-header">4. Подключите сигнальный кабель heated bed
Аккуратно выровняйте белый пластиковый разъем, как показано на изображении ниже, и подключите его к AC-плате.
5. Подключите силовые провода heated bed
На следующем шаге аккуратно подключите силовые провода heated bed, как показано на изображении.
Красный провод помечен как 1, а черный провод помечен как 2 (не нужно различать левый и правый).

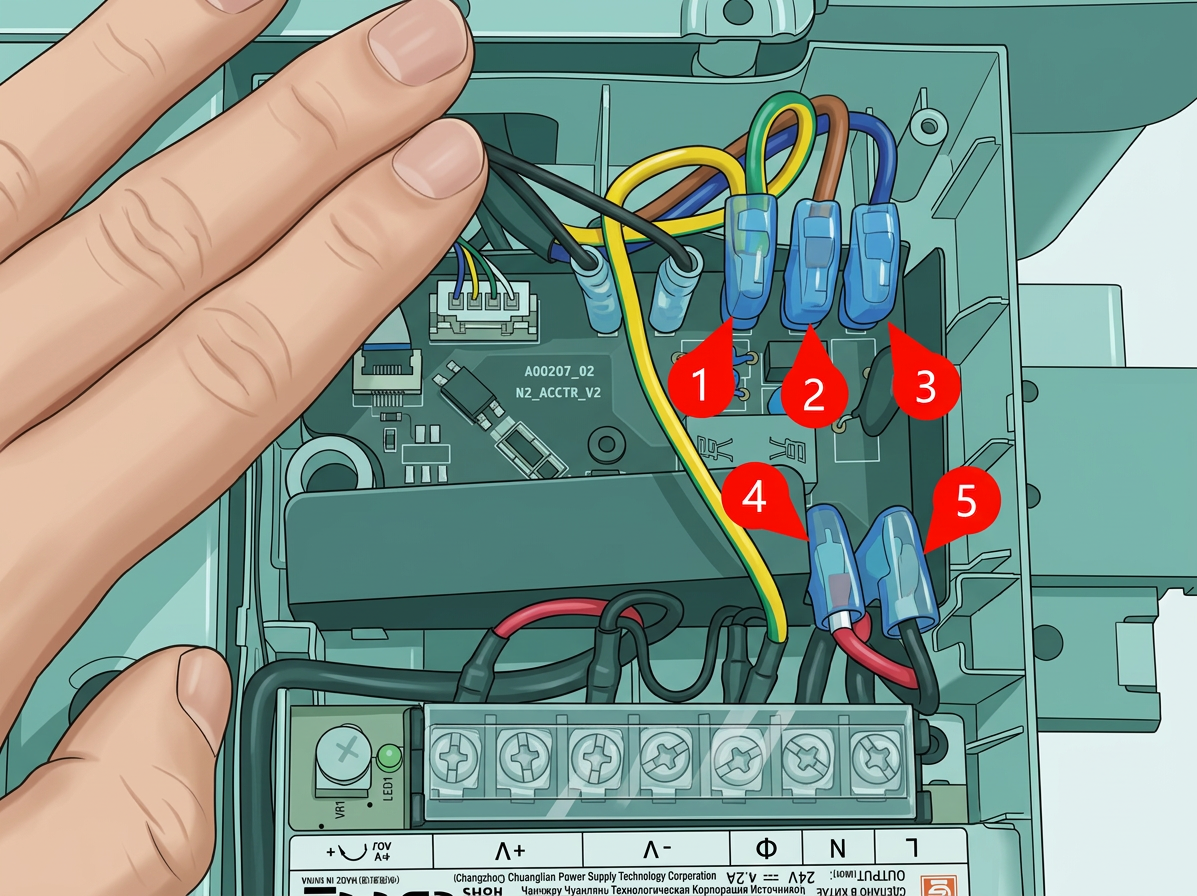

6. Подключите оставшиеся провода
Завершите установку AC-платы, подключив оставшиеся провода согласно изображению ниже.
- Заземляющий провод (Желтый)
- Фазный провод (Коричневый)
- Нулевой провод (Синий)
- Фазный провод (Красный)
- Нулевой провод (Черный)
ВАЖНО
Подтвердите, что все провода имеют прозрачную силиконовую защиту, полностью покрывающую разъем, чтобы обеспечить успешную установку
На изображении выше показана правильная установка
7. Установите нижнюю крышку принтера
Теперь вы можете продолжить установку нижней крышки обратно на принтер.
Обратите особое внимание на провод мотора в верхнем левом углу, отмеченный красной стрелкой на изображении ниже. Не нажимайте крышку на место, пока провод не будет правильно уложен
Крышка защелкнется на месте, затем вы можете продолжить установку 10 винтов, убедившись, что вы не перетягиваете их.
8. Установите кабельный кронштейн и подключите провода
На последнем шаге аккуратно выровняйте кабельный кронштейн, затем нажмите его вниз, убедившись, что USB-кабель полностью прижат к раме принтера.
Затем затяните винт, показанный на изображении, чтобы зафиксировать его на месте. Избегайте перетягивания винта, так как он вкручивается в пластиковую раму.
Затем подключите кабели камеры, мотора X и мотора Z, чтобы завершить установку.
Это завершает процесс установки
Проверка функциональности
Чтобы убедиться, что все работает как ожидалось, включите принтер и попробуйте нагреть heated bed до 50C
Если температура heated bed повышается, это подтверждает, что установка была правильной.
Шаг калибровки после операции
Шаг калибровки не требуется.
Возможные проблемы и решения
Если вы столкнетесь с проблемами во время установки новой AC-платы, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Камера не работает
Подтвердите, что кабель камеры полностью установлен, как показано в Шаг 8. Установите кабельный кронштейн и подключите провода
Ось X / ось Z не работают
Подтвердите, что кабели мотора X и мотора Z полностью установлены, как показано в Шаг 8. Установите кабельный кронштейн и подключите провода
На экране отображается сообщение об ошибке
USB-кабель может быть не полностью вставлен. Ослабьте винт, удерживающий кабельный кронштейн на месте, затем подключите USB-кабель, как показано в Шаг 8. Установите кабельный кронштейн и подключите провода
heated bed не нагревается
heated bed может быть неисправен. Сообщите об этой проблеме в Службу поддержки и дождитесь их ответа для получения решения.
