Наблюдение

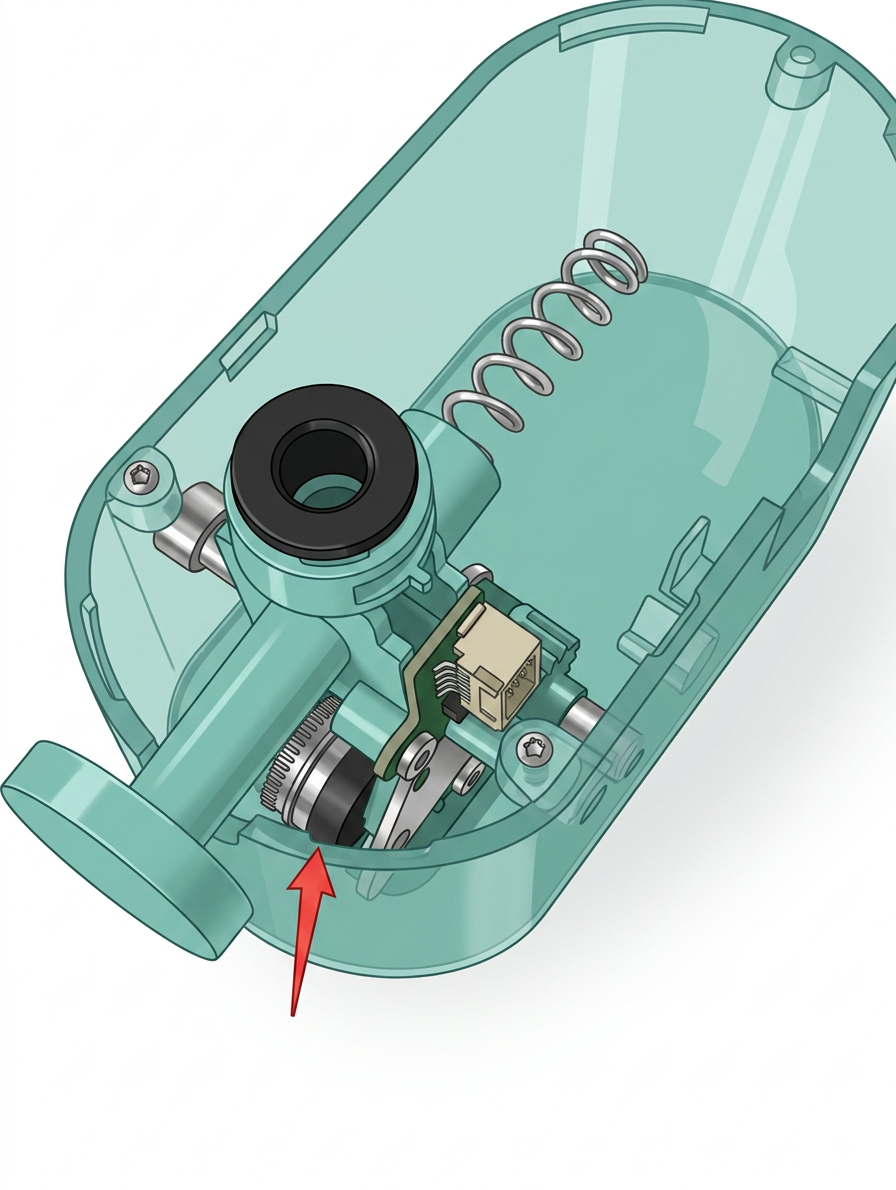

В каждом слоте AMS lite установлен подающий механизм. Шестерни в подающем механизме сжимают филамент и загружают или выгружают его в печатающую головку или из неё под управлением коллекторного двигателя. Как показано на следующем рисунке:

Если филамент слишком тонкий или шестерня повреждена, зазор между шестерней и филаментом увеличивается, что приводит к проскальзыванию шестерни и, в конечном итоге, к сбою при загрузке или выгрузке материала.

Устранение неполадок

Следующий процесс устранения неполадок и действия направлены на решение наиболее частых проблем, которые заключаются в следующем:

• Концевая часть филамента слишком тонкая.
• Спецификация филамента не соответствует стандарту, диаметр слишком мал.
• Шестерня подающего механизма повреждена.

Если проблема, с которой вы столкнулись, не указана в этой вики-статье, пожалуйста,подайте заявку в службу поддержки.

Инструменты, оборудование и материалы

• Шестигранный ключ H1.5 /H2.0
• Штангенциркуль

Действия

Операторы могут самостоятельно определять фактические используемые процедуры и порядок выполнения этих шагов.

• Проверьте, слишком ли тонкая концевая часть филамента
  1. Если во время процесса подачи сообщается об ошибке экструзии, пожалуйста, вручную нажмите на нож печатающей головки, чтобы отрезать филамент. Если ошибка возникает во время процесса печати, перейдите к шагу 3.

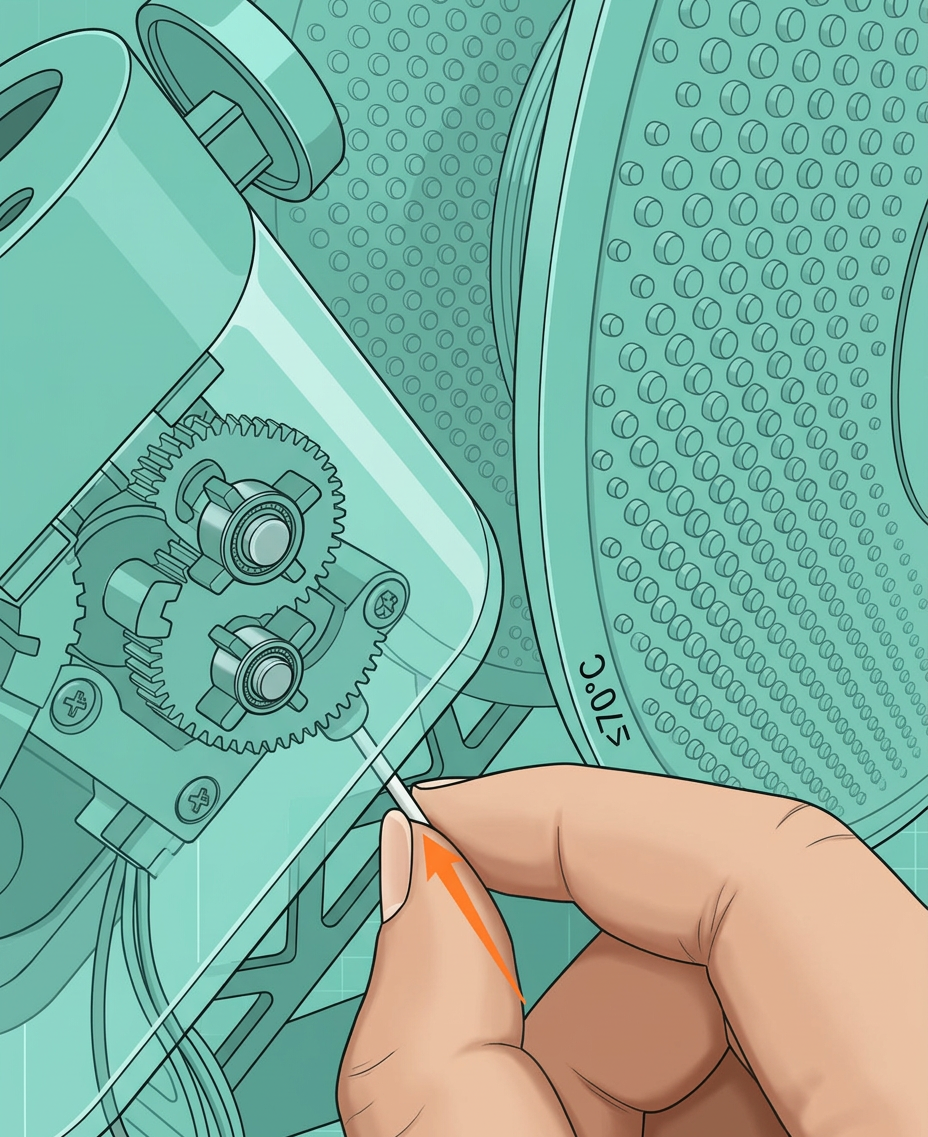

  2. Вручную нажмите на держатель приводного колеса печатающей головки и вытяните филамент со стороны подающего механизма.

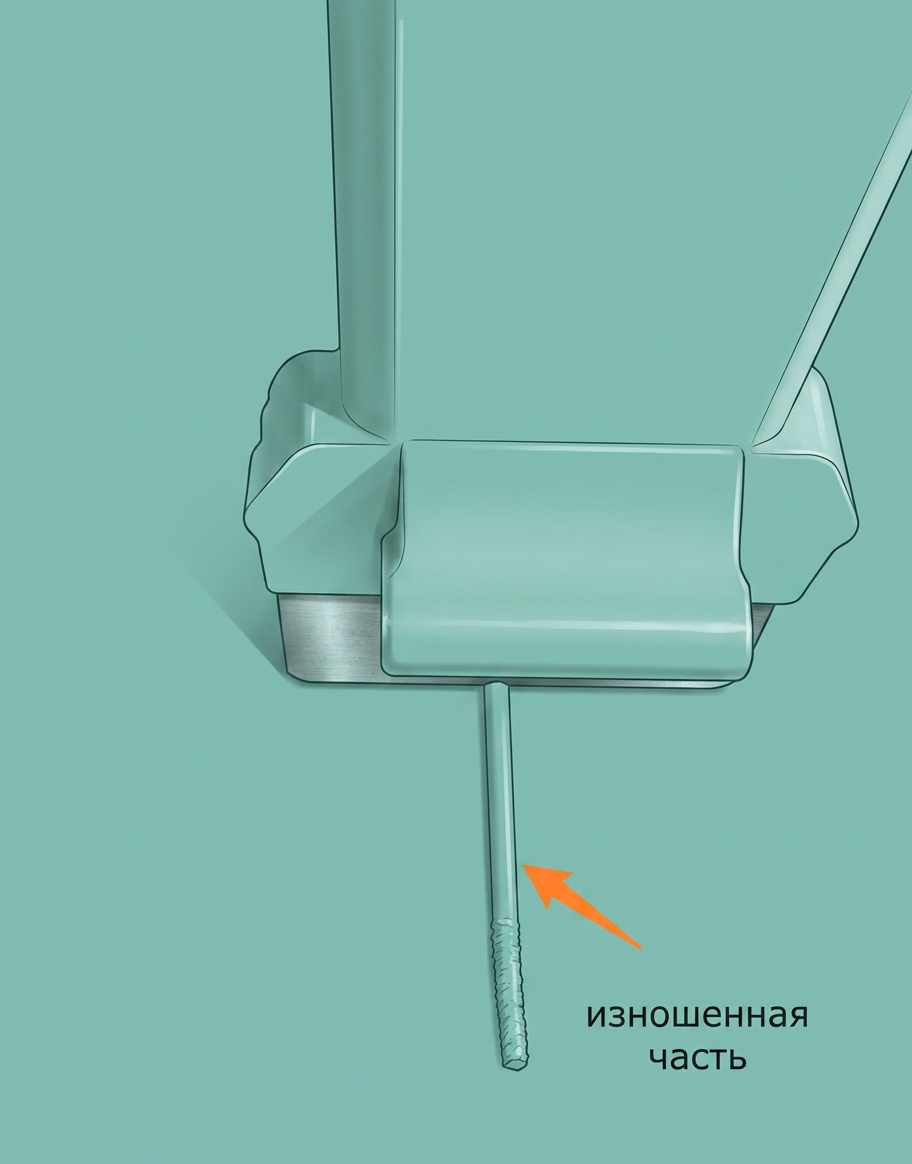

  3. После извлечения филамента проверьте, есть ли на нём признаки износа. Если да, отрежьте изношенную часть, вставьте филамент в соответствующий слот и повторите попытку.

• Проверьте, слишком ли мал диаметр филамента
  Используйте штангенциркуль для измерения диаметра филамента в нескольких точках. Нормальный диаметр материала филамента составляет 1,75 мм +/- 0,03 мм. Если диаметр филамента слишком мал, вы можете попробовать распечатать снова после замены филаментов.
• Проверьте, повреждена ли шестерня подающего механизма.
  Визуально осмотрите шестерню подающего механизма на предмет сильного износа, смещения шестерни и других дефектов. Если шестерня повреждена, пожалуйста, замените загрузчик и выгрузчик.
  Руководство по установке подающего модуля AMS lite

  Если проблема сохраняется после устранения неполадок, пожалуйста, подайте заявку в службу поддержки.

Эквивалентные коды

Следующие коды HMS представляют один и тот же тип неисправности. 12[XX][YY]0000010001 представляет шестерню экструзии в слоте YY AMS XX, имеющую проблему. 1200100000010001 1200110000010001 1200120000010001 1200130000010001 1201100000010001 1201110000010001 1201120000010001 1201130000010001 1202100000010001 1202110000010001 1202120000010001 1202130000010001 1203100000010001 1203110000010001 1203120000010001 1203130000010001
