Руководство по распаковке A1 Combo

Примечание:

• Если на оси Z вашего принтера есть стопоры, используйте шестигранный ключ H2.0, чтобы открутить и снять их.
• Для последней упаковки могут быть применены и другие изменения. Пожалуйста, ориентируйтесь на то, что вы получили.

Обратите внимание, что защитная пленка, поролон и картон могут отличаться от того, что показано в видео распаковки. Например, у недавно выпущенного A1 картон вокруг инструментальной головки удален. Для получения точной информации ориентируйтесь на фактически полученное устройство.

Также обратите внимание, что защитная пленка на поверхности нагреваемого стола была удалена. Мы прекратили использование защитной пленки на нагреваемом столе по двум причинам:

1. Отзывы пользователей указывали на сложность удаления пленки.

2. Некоторые пользователи забывали снимать пленку.

Образцы филамента больше не включаются в последнюю упаковку серии A1.

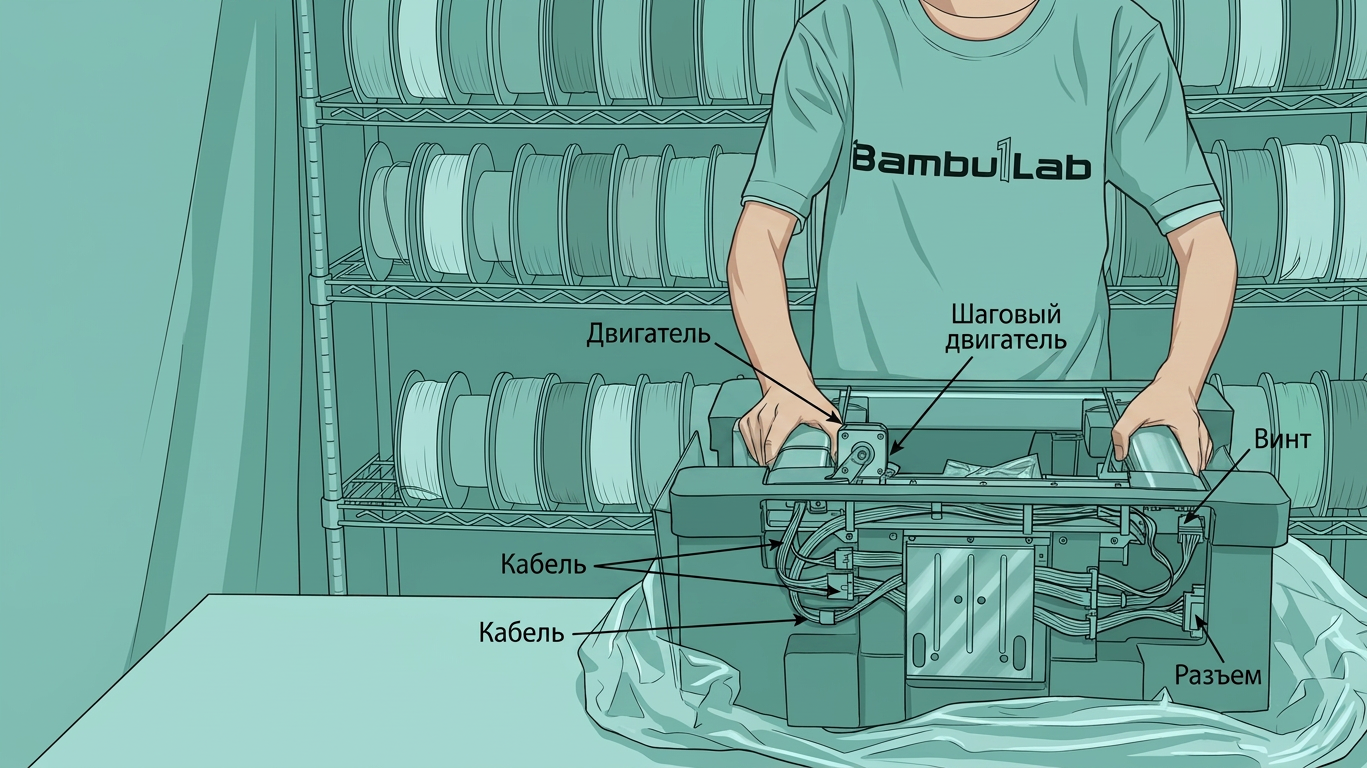

Шаг 1: Распакуйте и извлеките A1, AMS lite и его аксессуары.

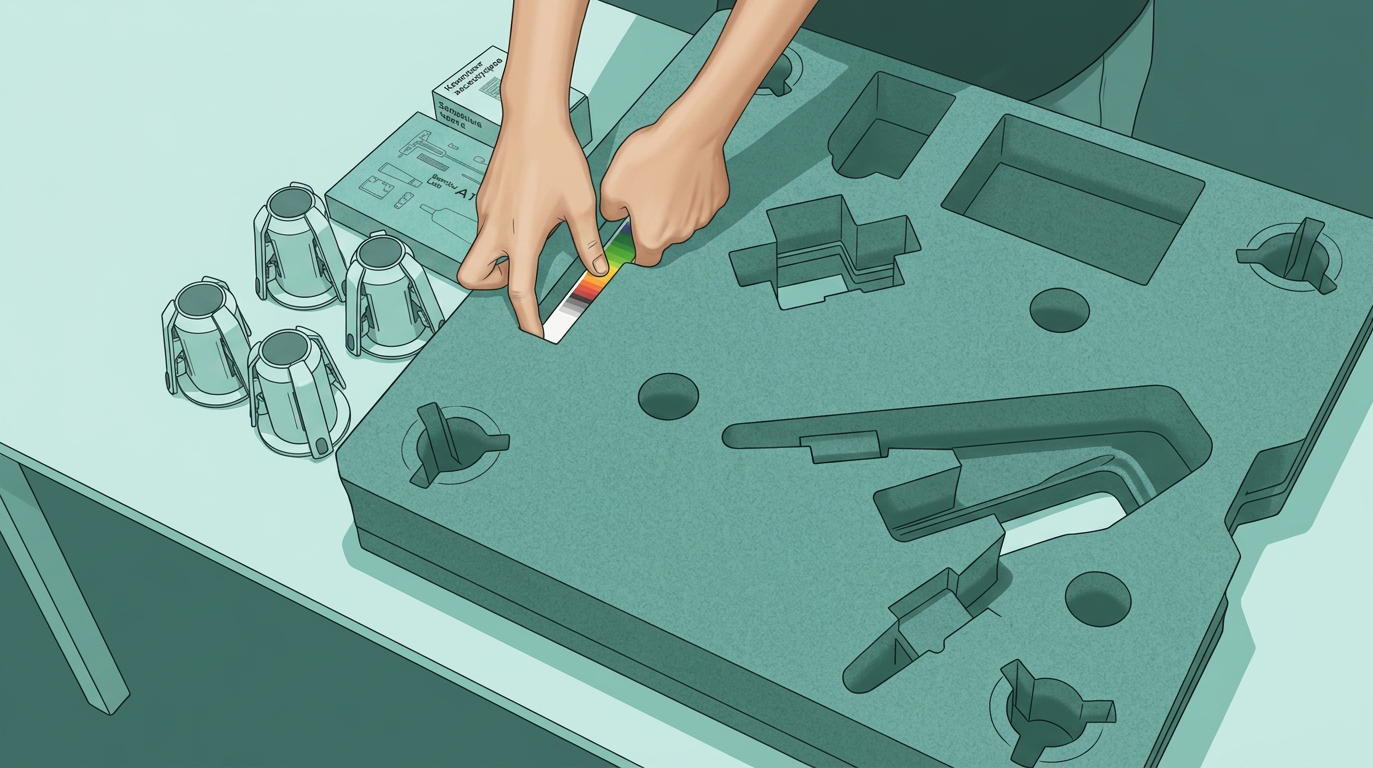

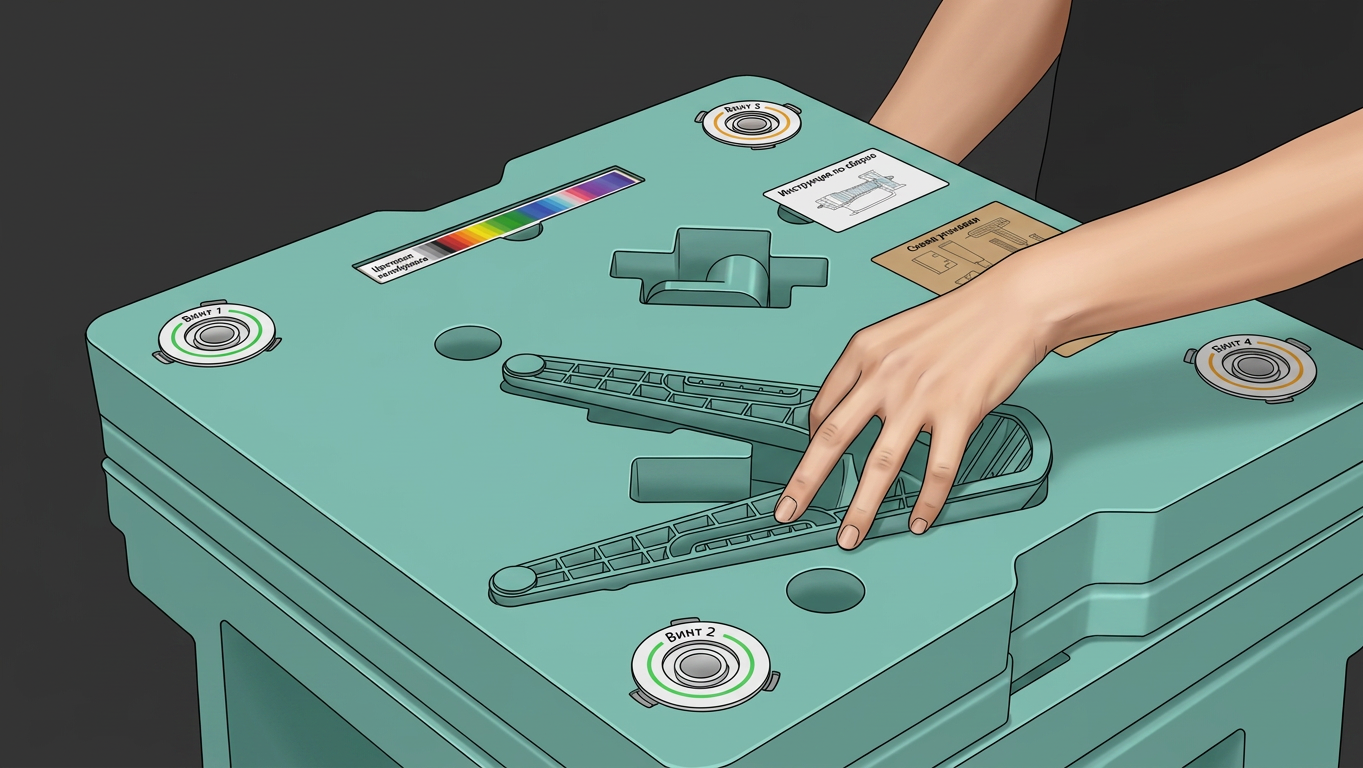

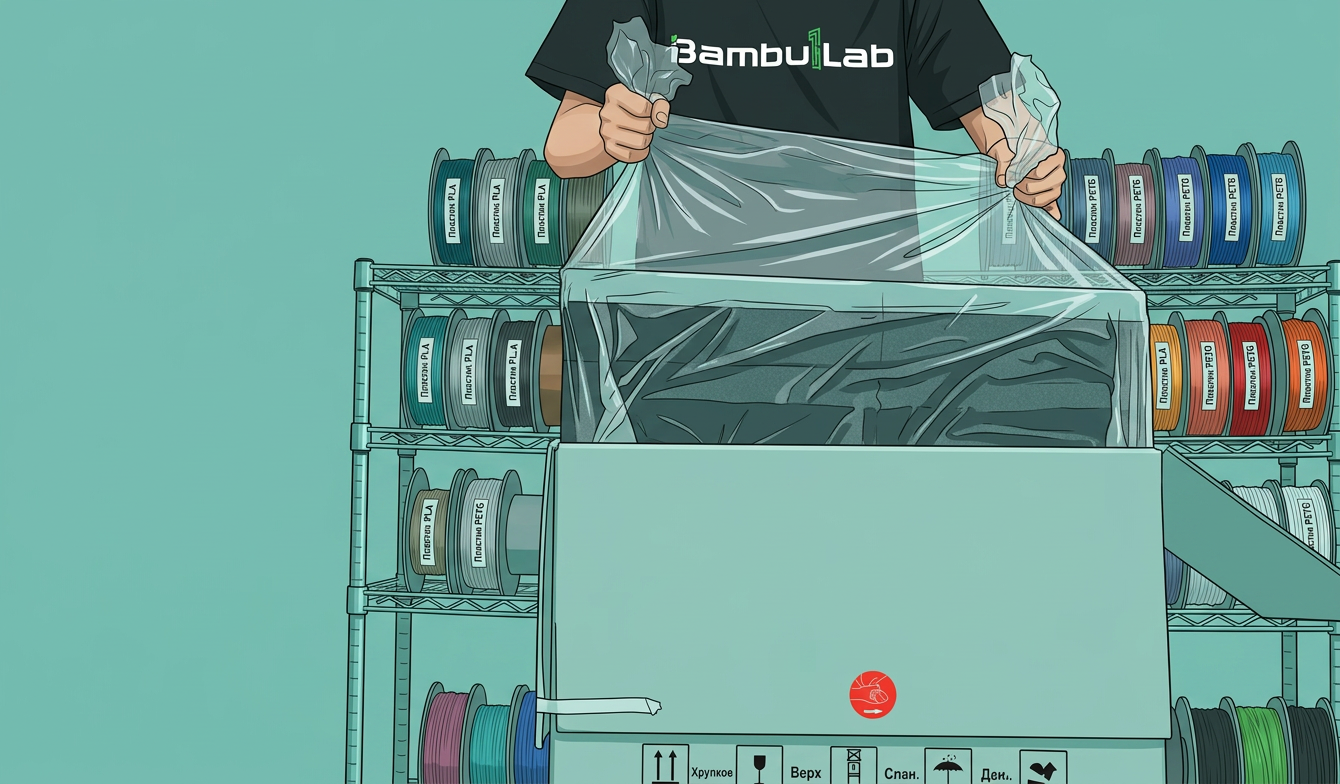

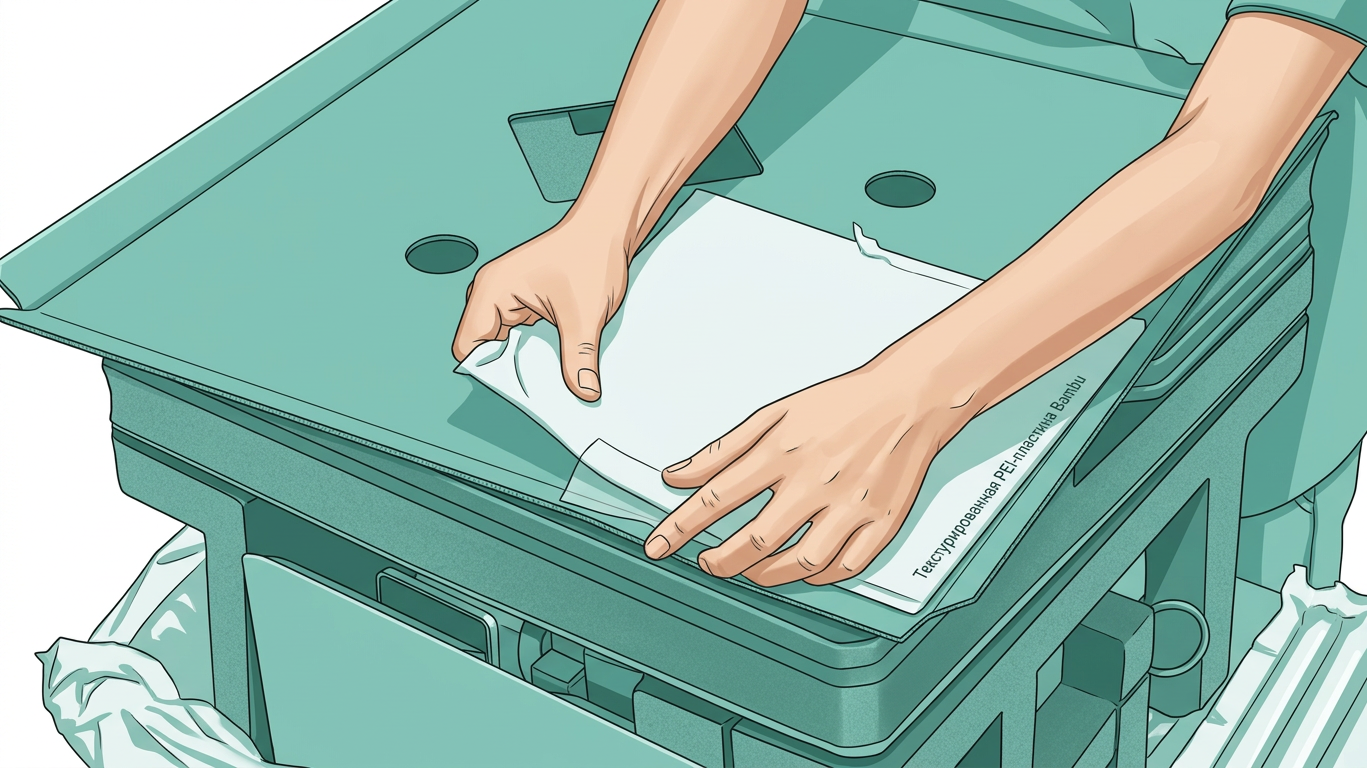

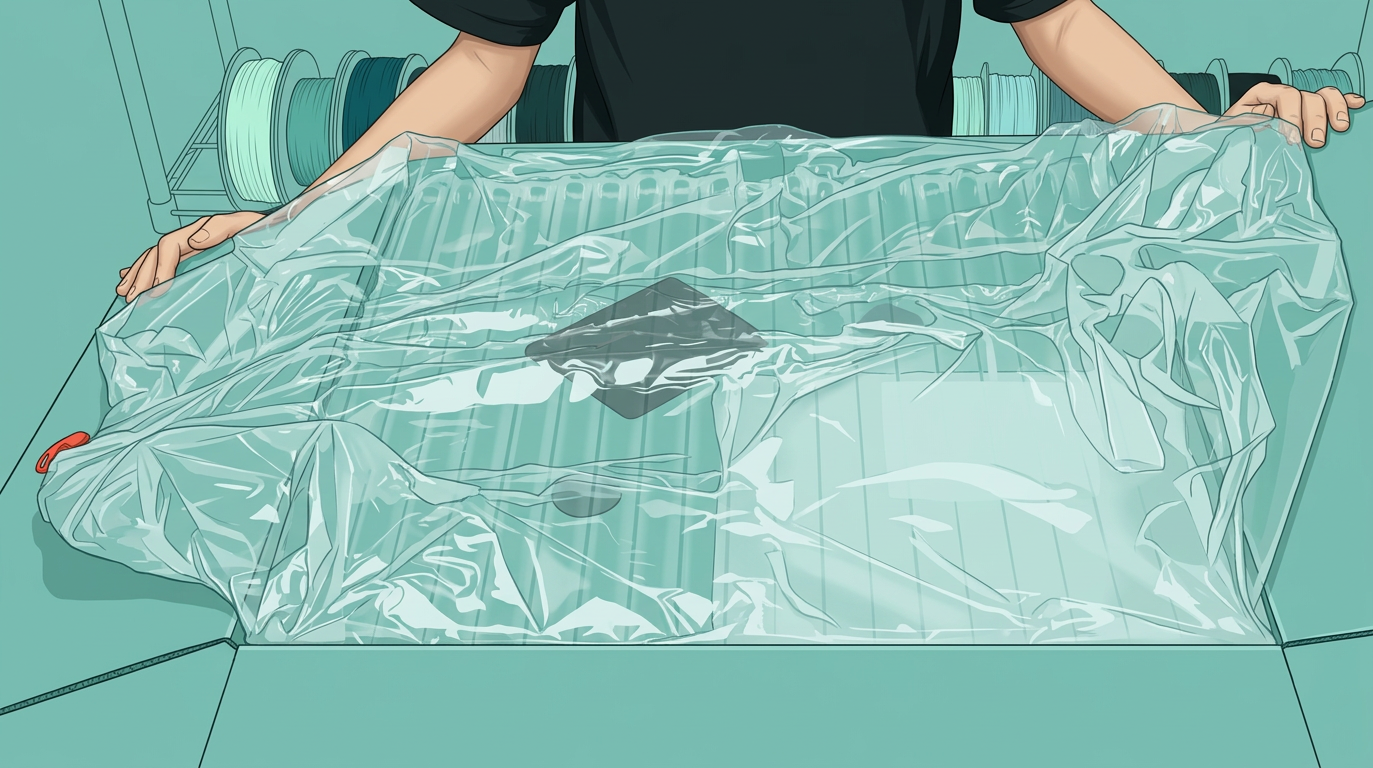

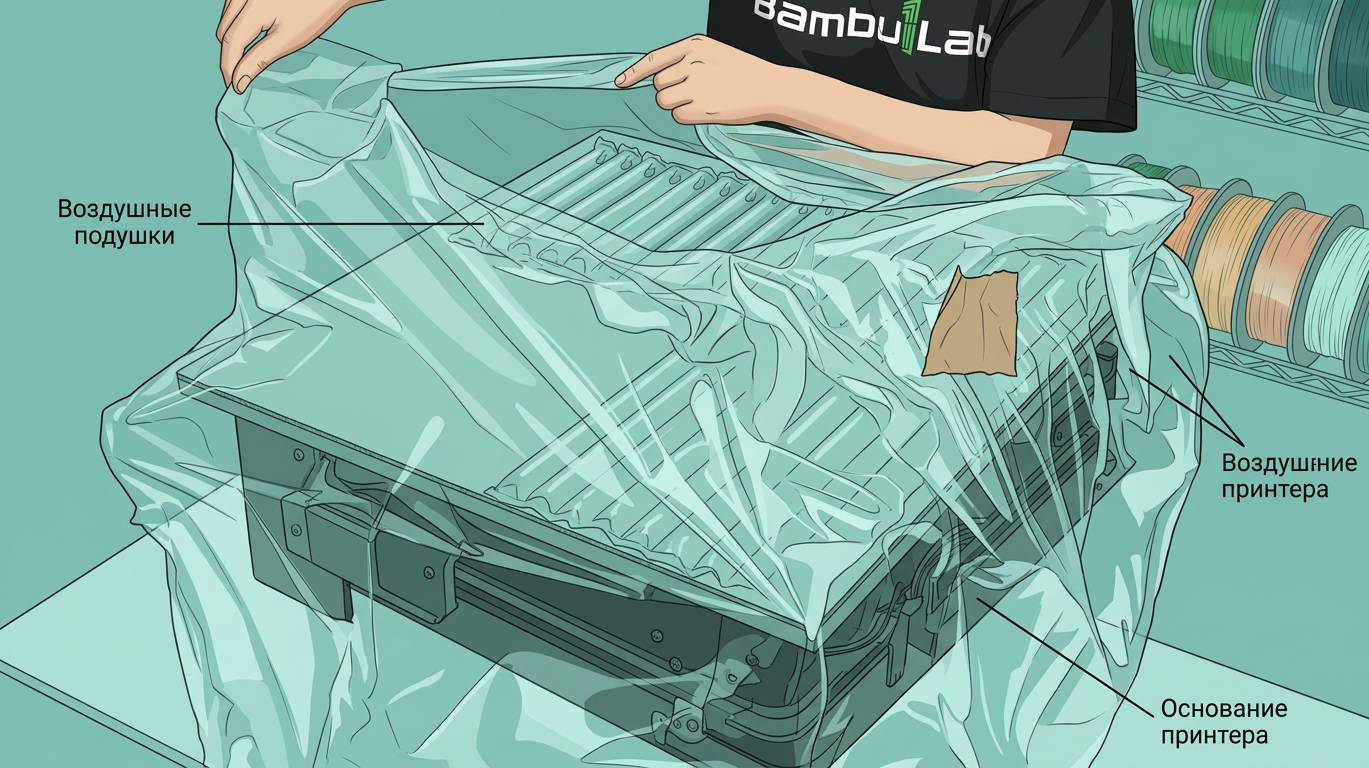

1. Используйте ручки по обеим сторонам пластикового пакета внутри картонной коробки, чтобы извлечь принтер из коробки. Поместите принтер на ровную поверхность и снимите защитный поролон с его поверхности.

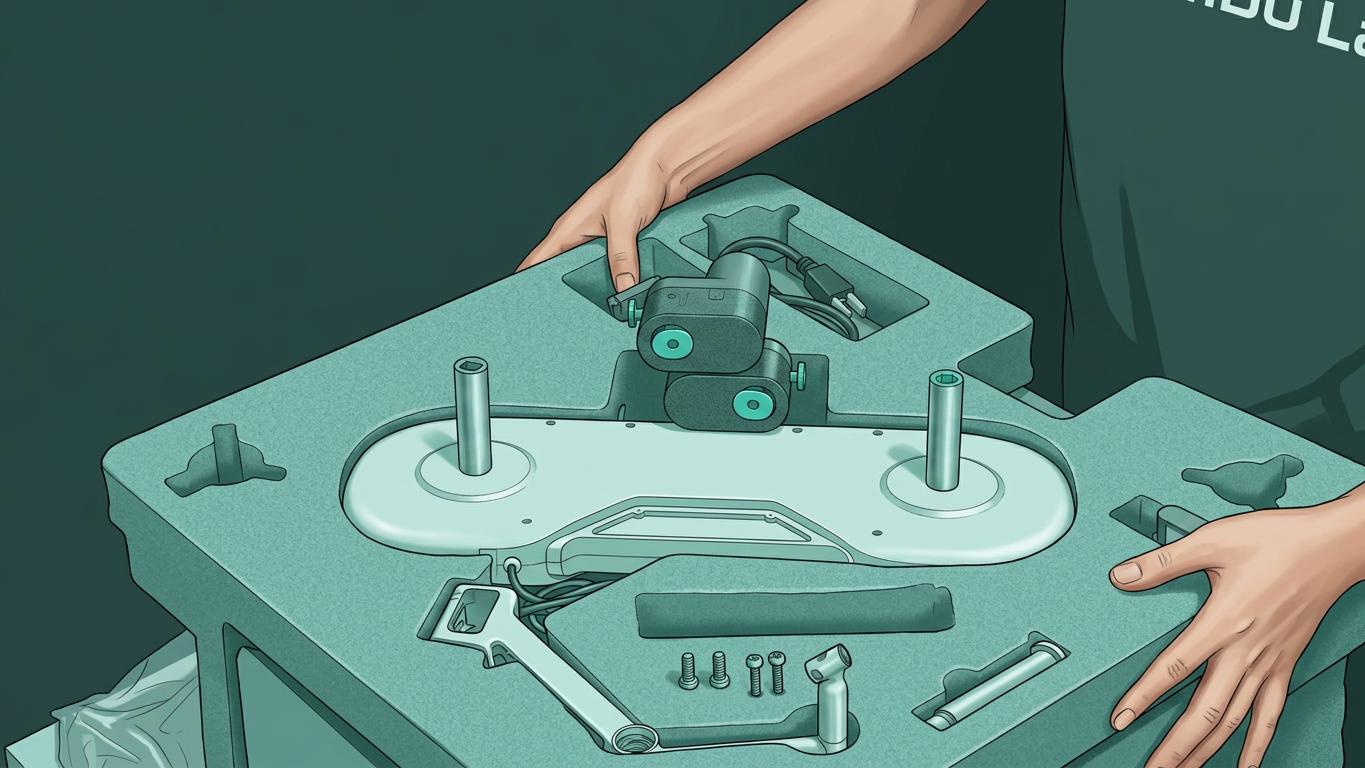

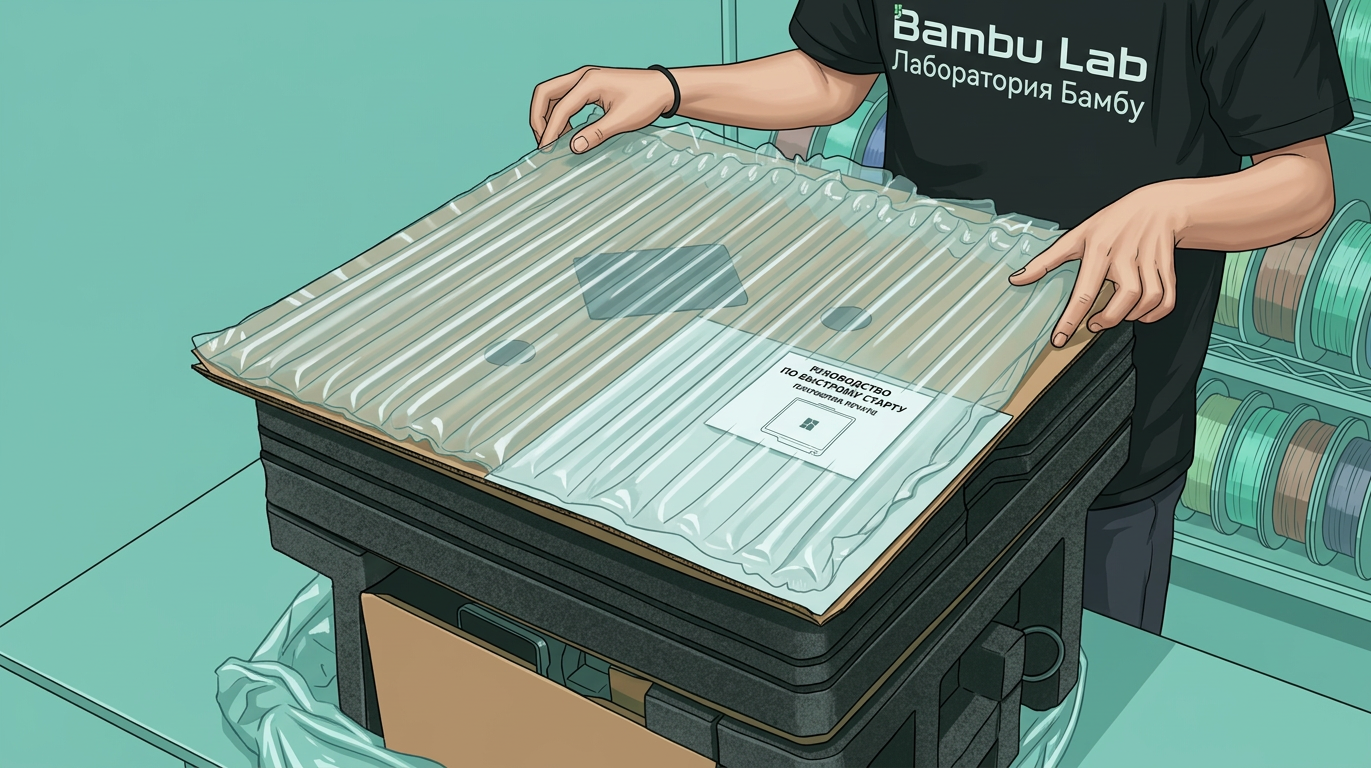

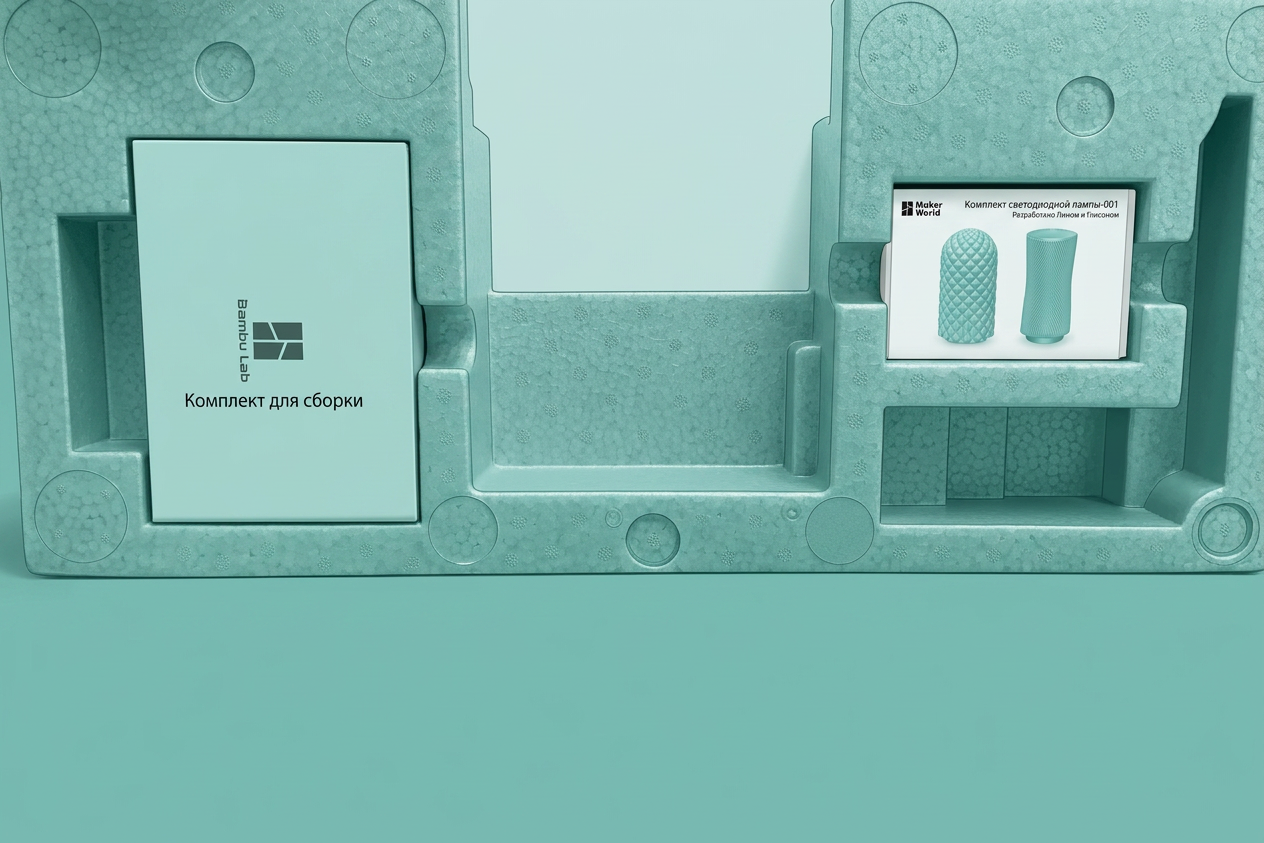

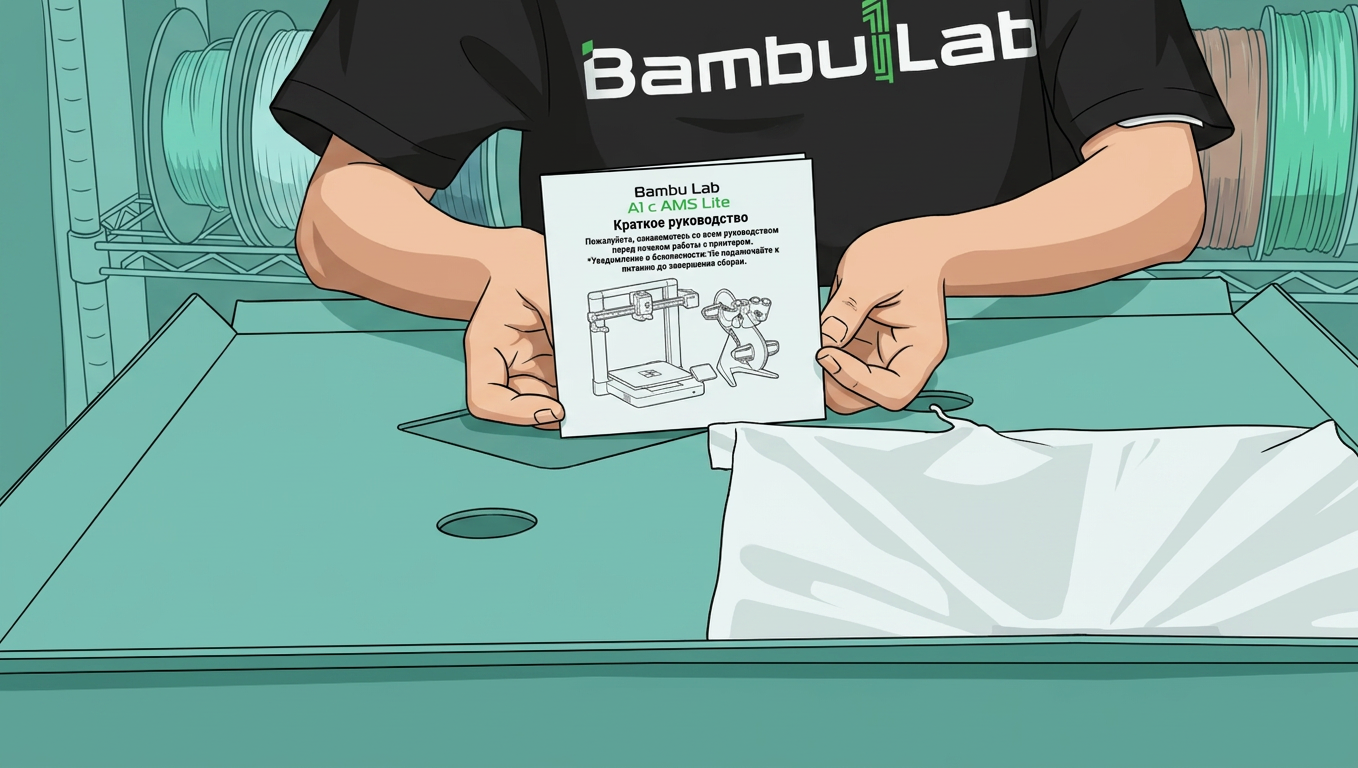

2. Прочитайте руководство по быстрому запускуи ознакомьтесь с мерами предосторожности при распаковке. Извлеките аксессуары, AMS lite (с 4-контактным кабелем) и принтер.

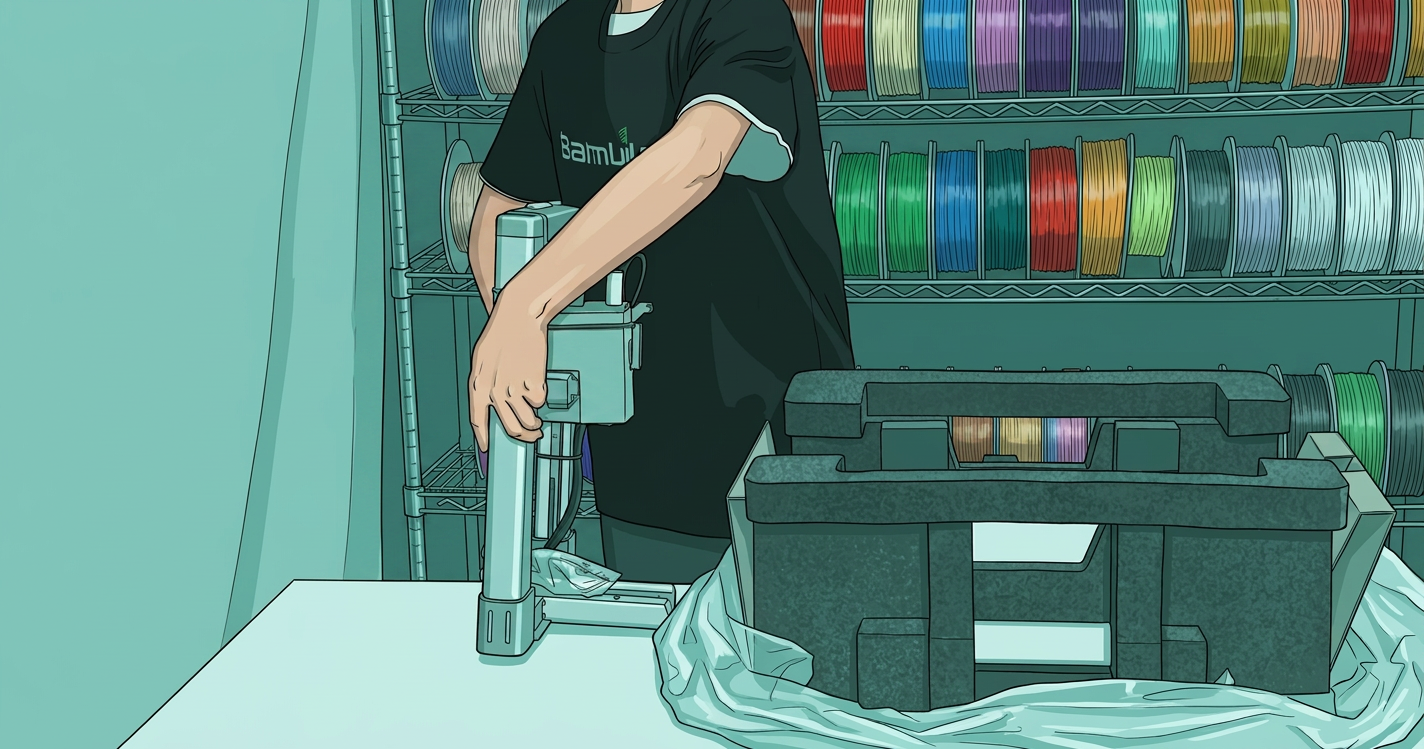

Пожалуйста, не поддерживайте ось X рукой при снятии рамы принтера. Вместо этого возьмитесь рукой за кронштейн оси Z.

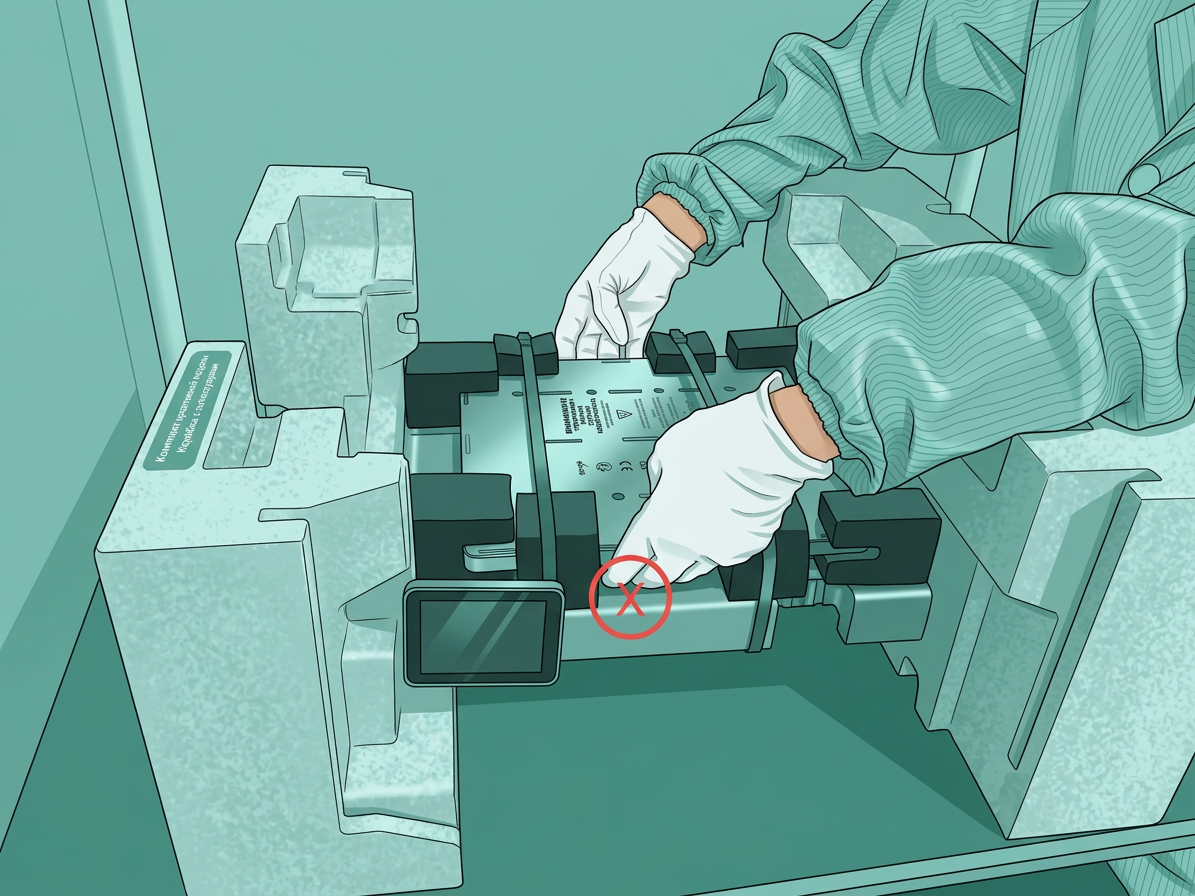

3. При снятии основания принтера не держите нагреваемый стол рукой. Вместо этого поднимите всё пластиковое основание.

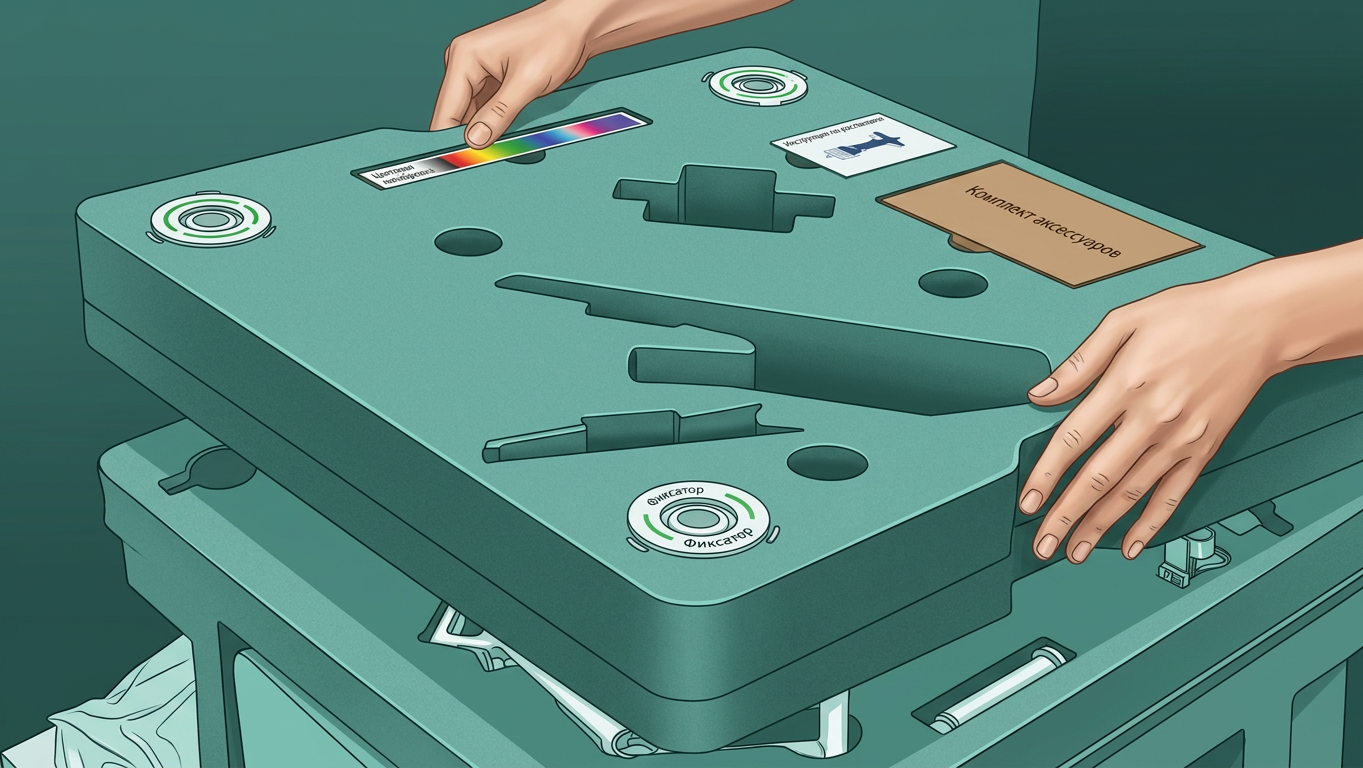

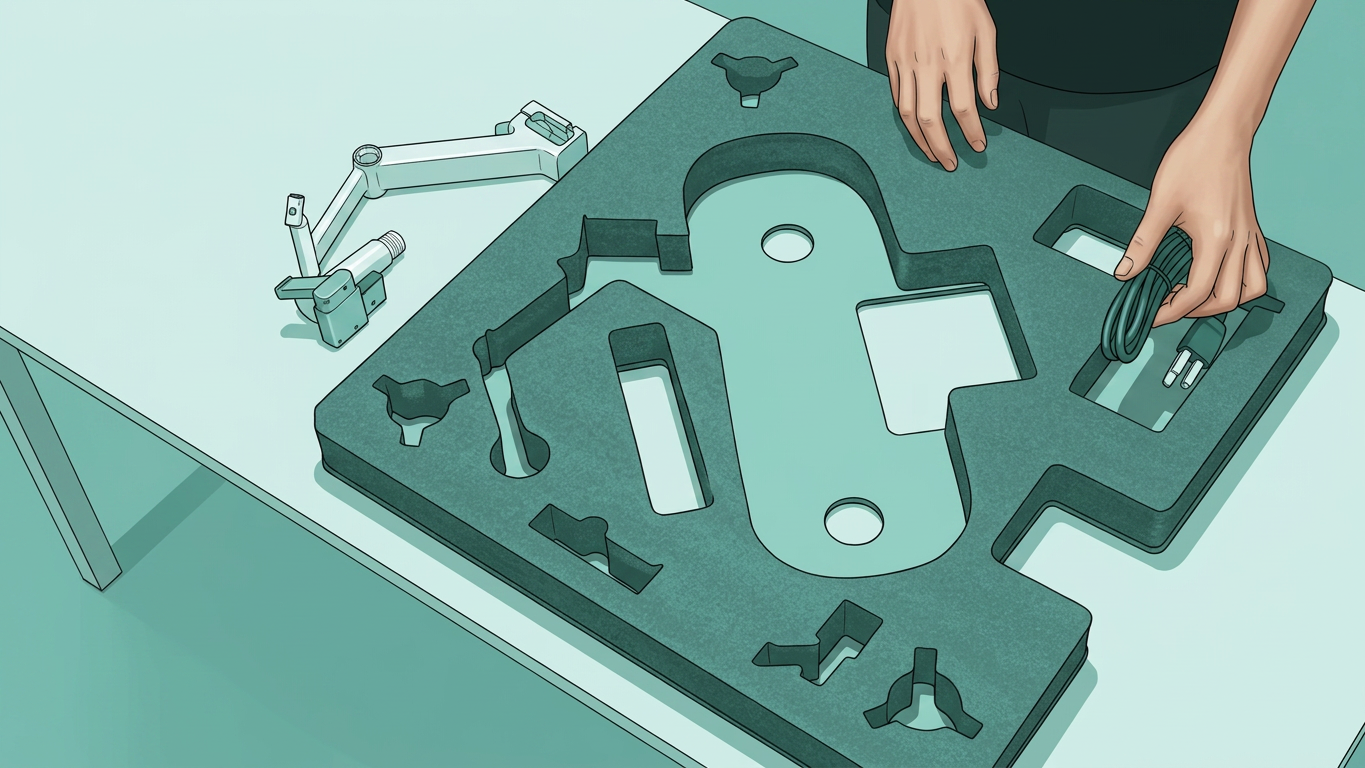

Снимите поролон.

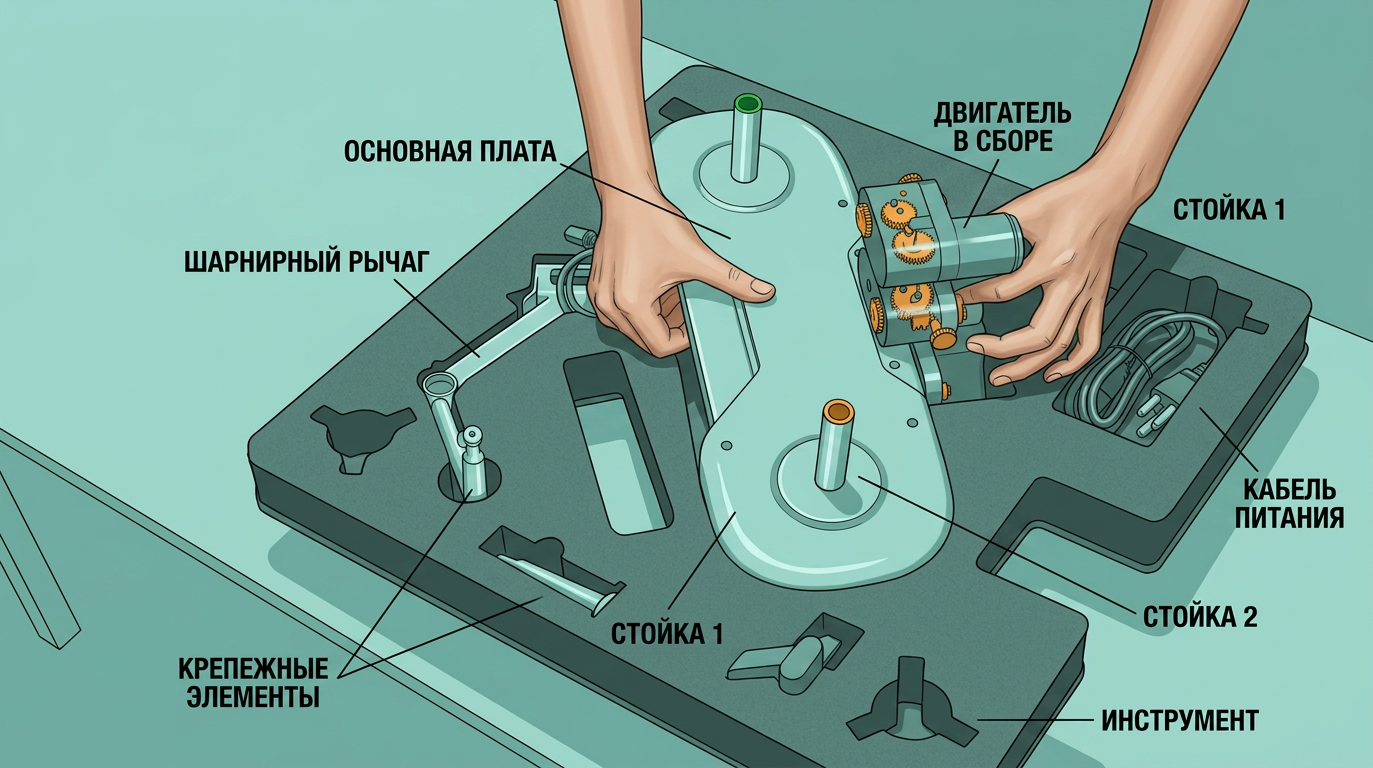

Шаг 2: Проверьте аксессуары в упаковочной коробке.

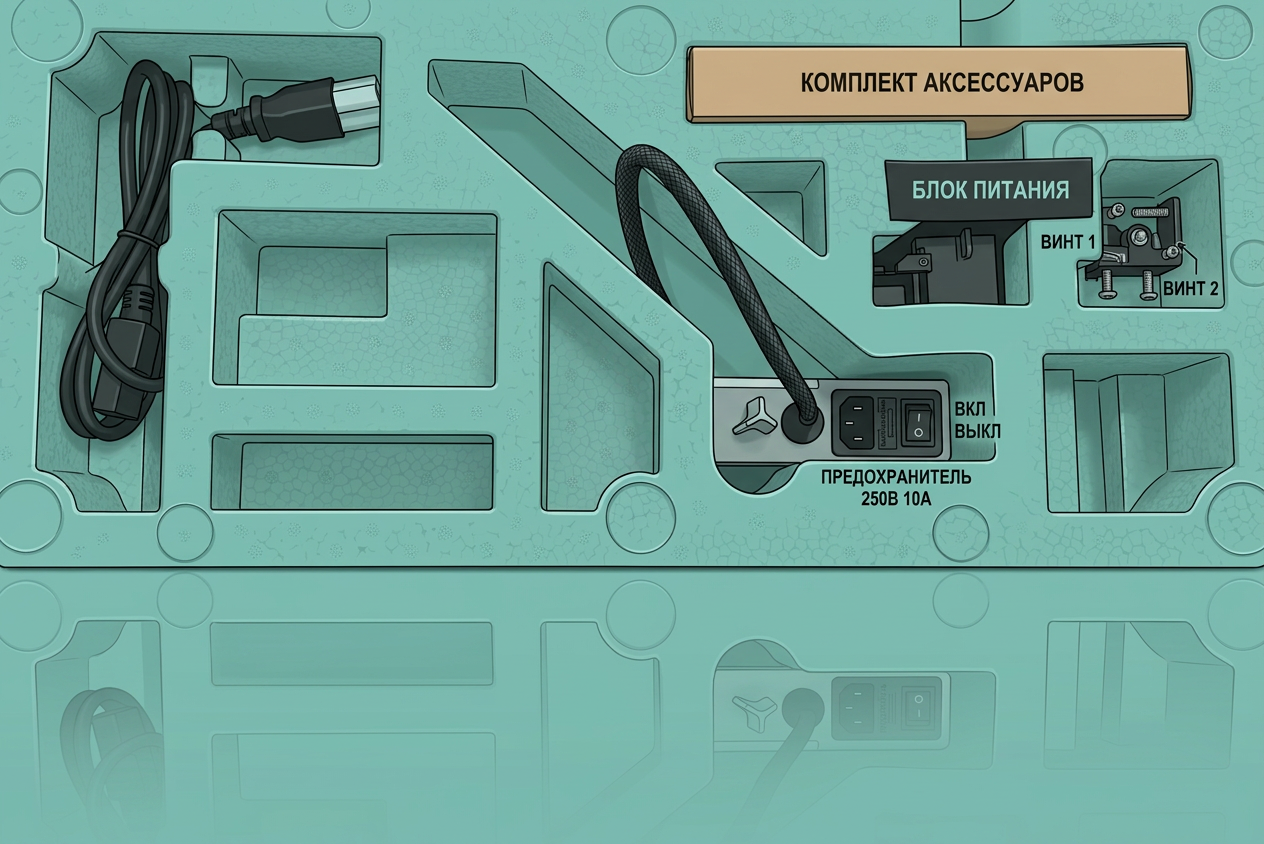

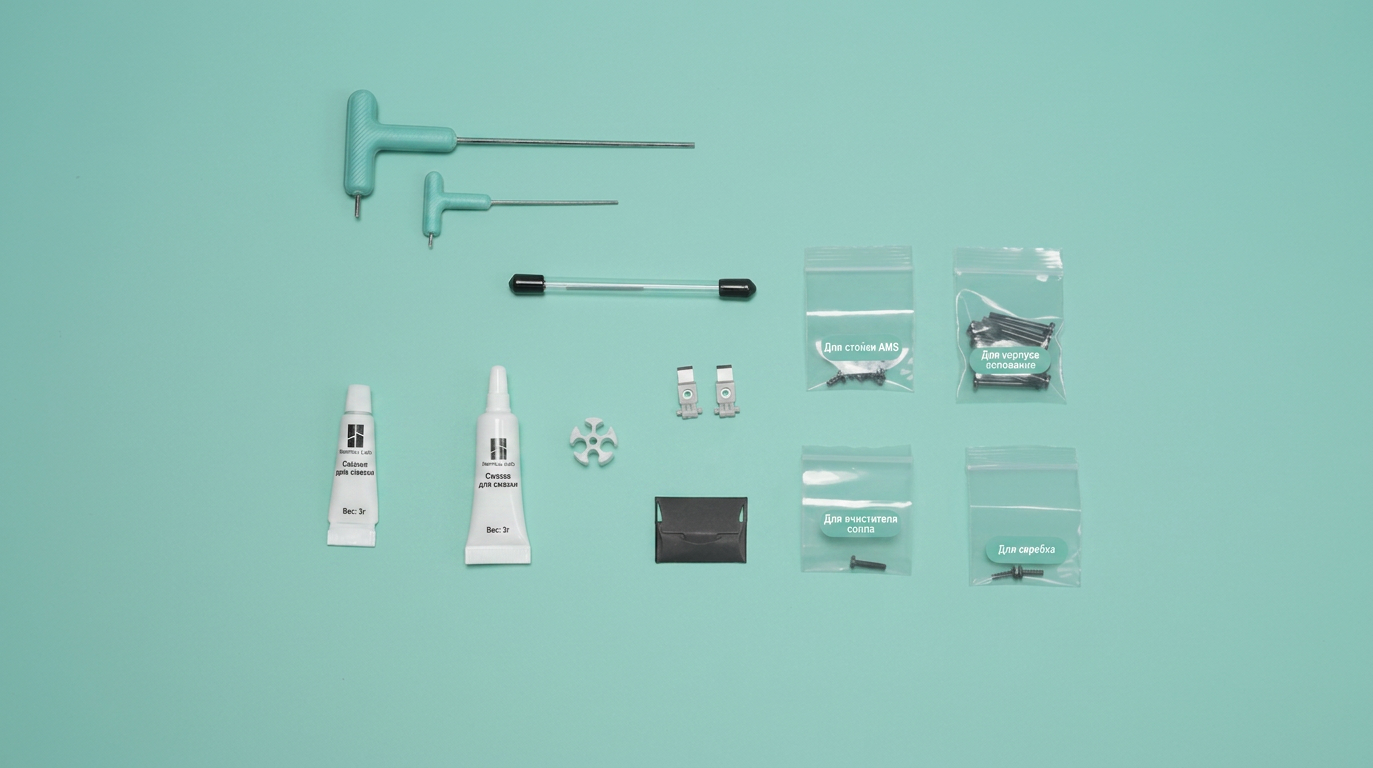

В упаковочную коробку входят следующие предметы: корпус основания принтера A1, рама принтера A1, винты корпуса основания принтера A1 (винты ST3-23 для основания), корпус AMS lite, подставка AMS lite и винты для установки (винты BT3-8 для подставки AMS lite), вращающийся держатель катушки AMS lite, скребок для очистки и его винты (винты M3-12 для скребка), держатель катушки, трубки PTFE (всего 4 штуки, две длиннее и две короче, для AMS lite), трубка PTFE (1 для внешнего держателя катушки), текстурированная пластина PEI, образец филамента, инструмент для прочистки сопла, шестигранные ключи (H2 и H1.5), органайзер для кабелей, скребок Bambu и его винты, запасной резак для филамента, смазочная паста, смазочное масло, руководство по быстрому запуску, гарантийный лист, отказ от ответственности и инструкции по безопасности, карта памяти MicroSD 32 ГБ (внутри принтера).

В последней упаковке предметы в коробке с аксессуарами теперь помещены в прозрачные пластиковые пакеты.

Шаг 3: Разблокируйте нагреваемый стол

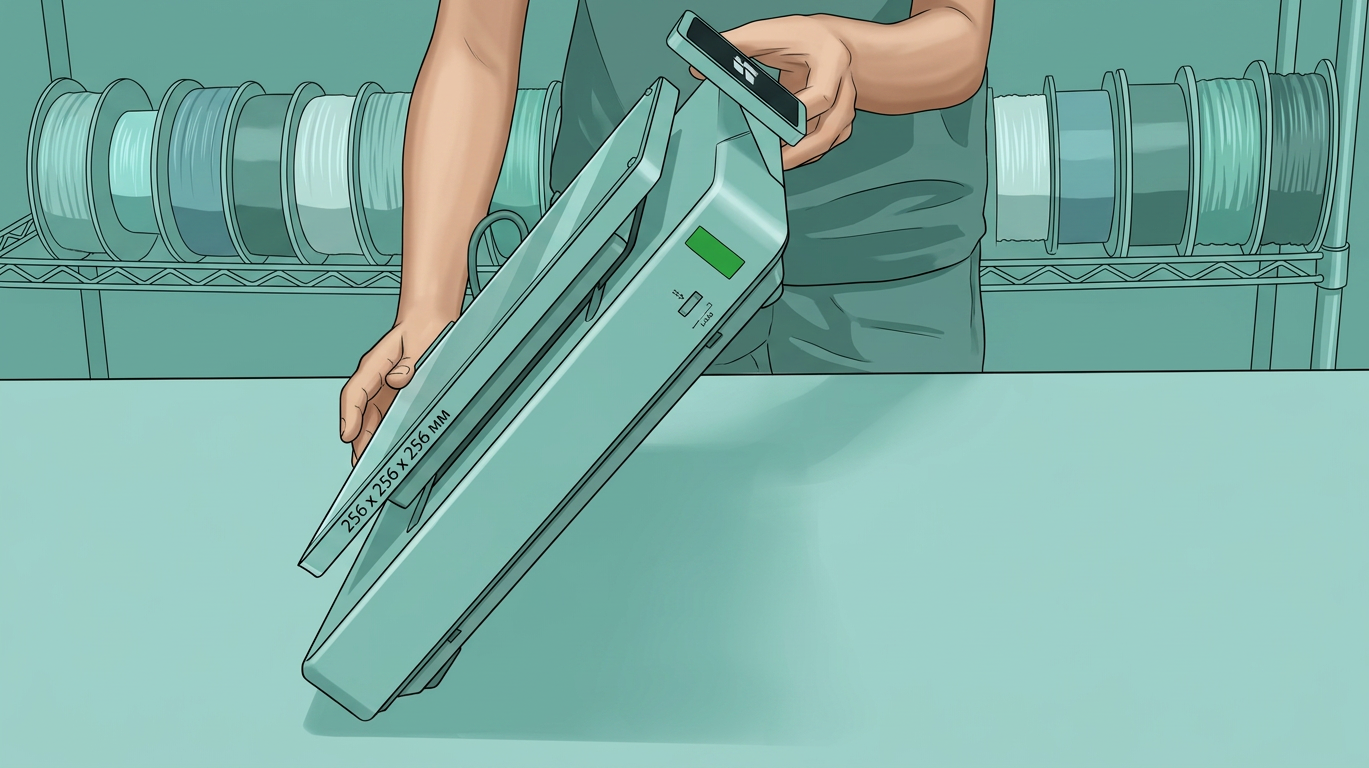

1. Переверните корпус основания на 90 градусов в сторону, противоположную экрану.

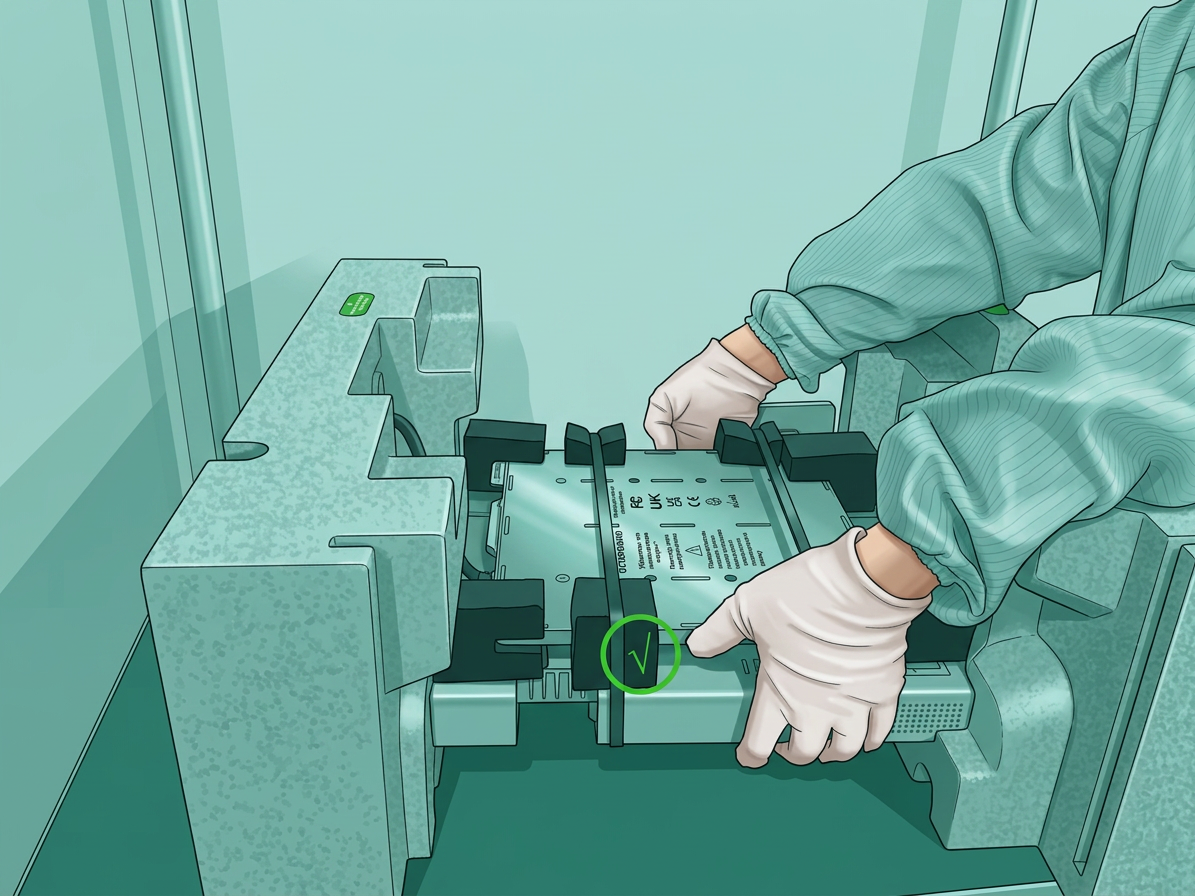

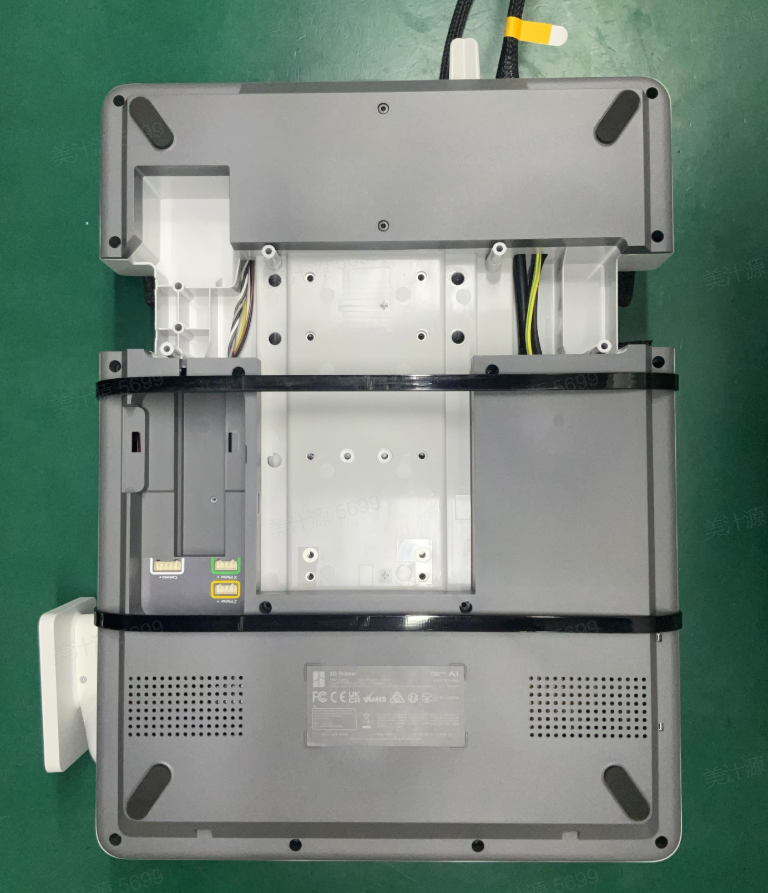

2. Разблокируйте нагреваемый стол, обрезав нижний хомут.

Шаг 4: Соберите основание принтера и раму принтера.

1. Поместите раму принтера, как показано на картинке, сняв кабельный бокс с основания.

2. Наклоните корпус основания примерно на 45 градусов, чтобы пропустить его через раму принтера. (Используйте экран как индикатор ориентации; рекомендуется поднять сторону с экраном выше для более легкого выполнения операции)

3. Совместите паз с рамой принтера, как показано на картинке.

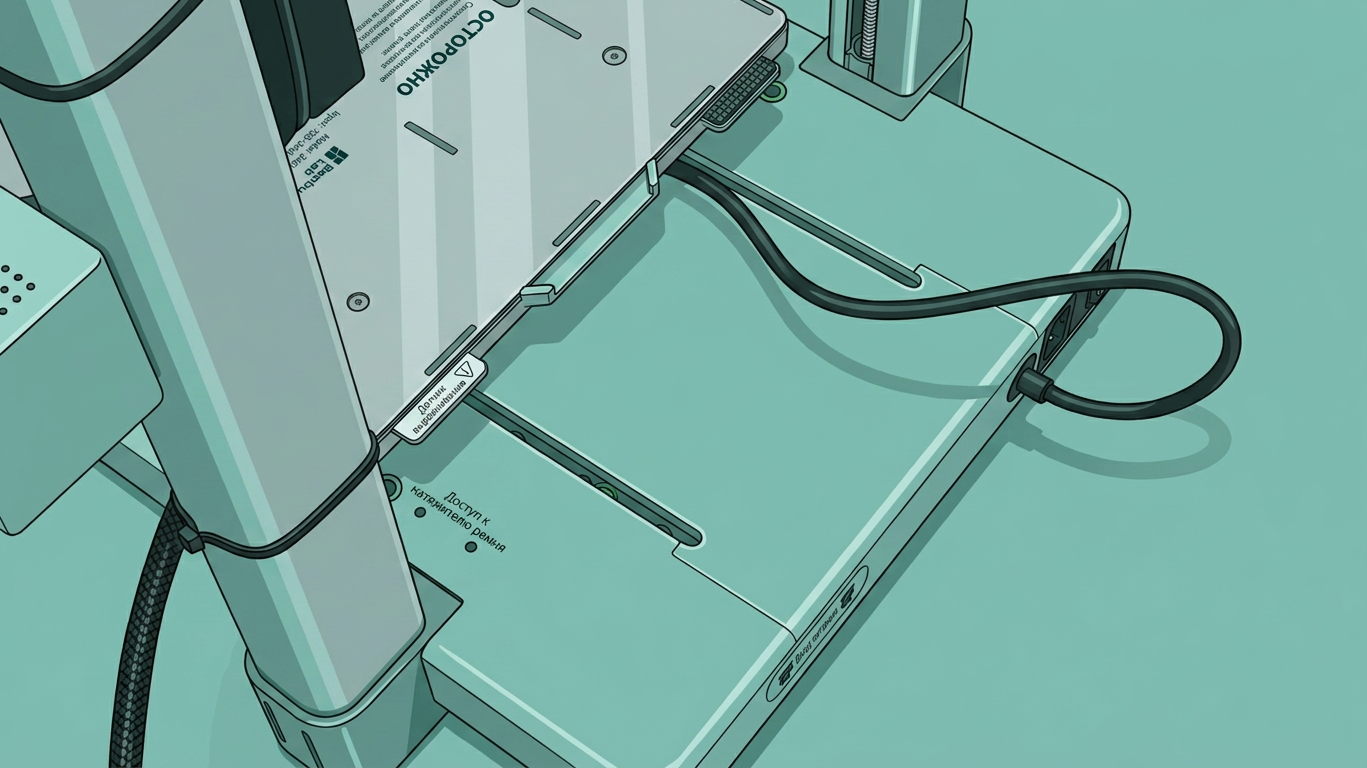

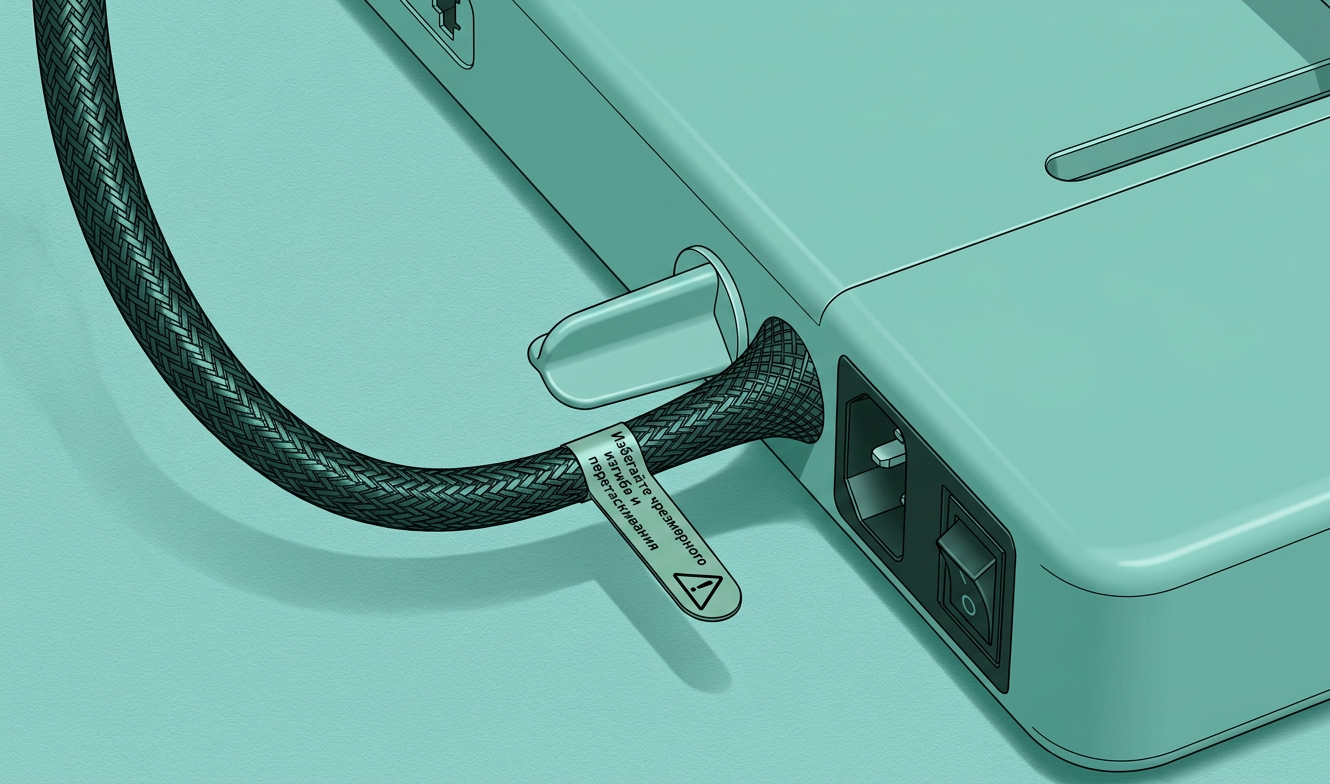

На новых принтерах A1 будет две версии стопора рядом с кабелем нагреваемого стола.

4. Медленно опустите корпус основания, пока он не выровняется с рамой принтера на столе.

Шаг 5: Разблокируйте инструментальную головку

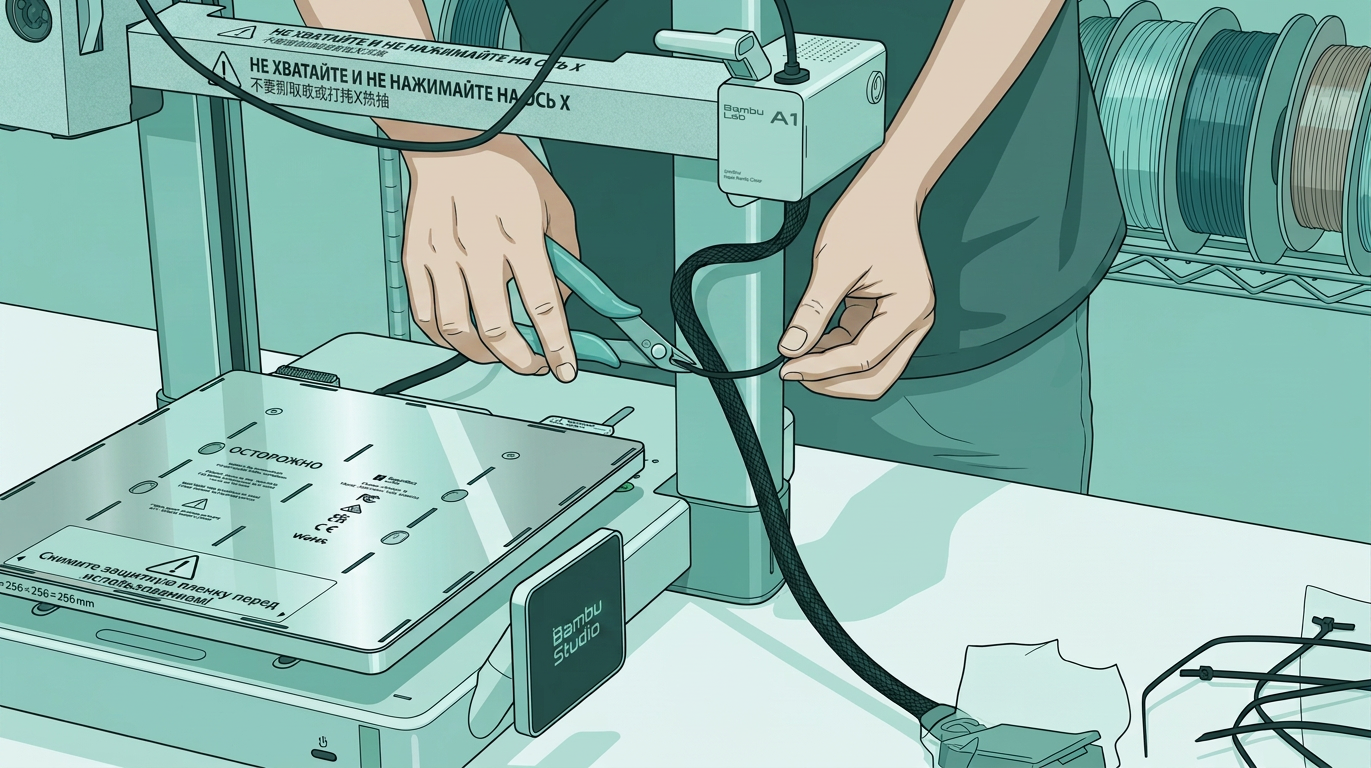

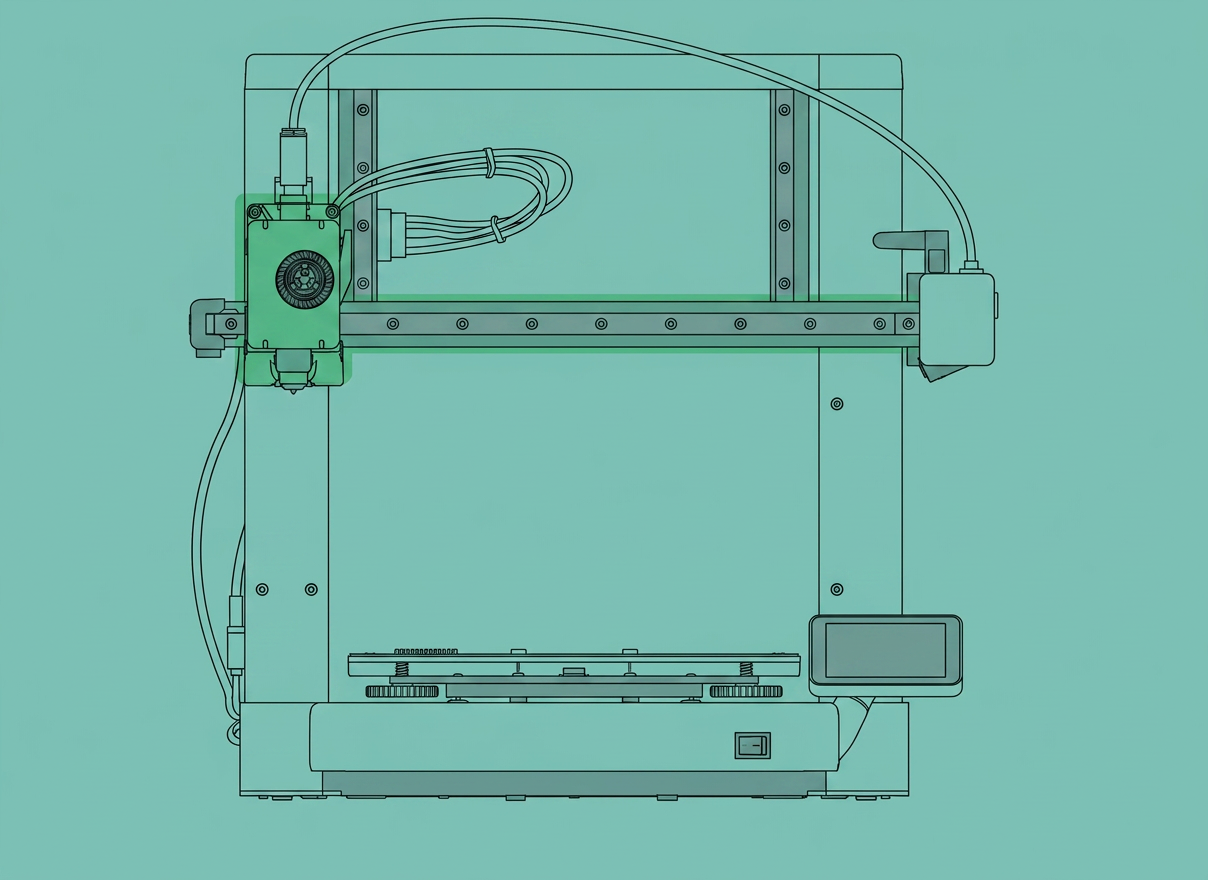

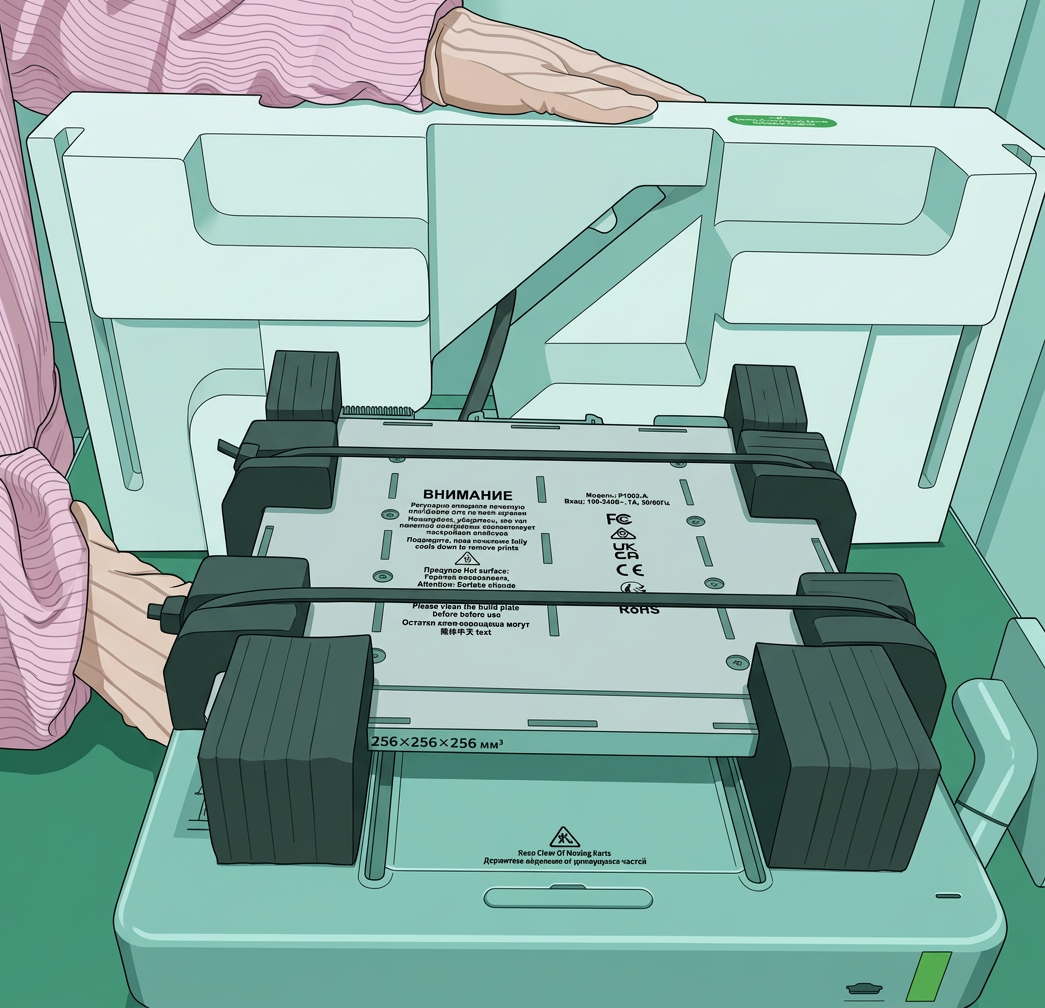

Обрежьте хомуты и картон, обернутые вокруг инструментальной головки и оси X, и снимите хомуты и поролоновые прокладки с рамы принтера.

Примечание：У недавно выпущенного принтера A1 картон вокруг инструментальной головки удален.Пожалуйста, ориентируйтесь на принтер в доставленном виде.

Шаг 6: Разблокируйте ось Z

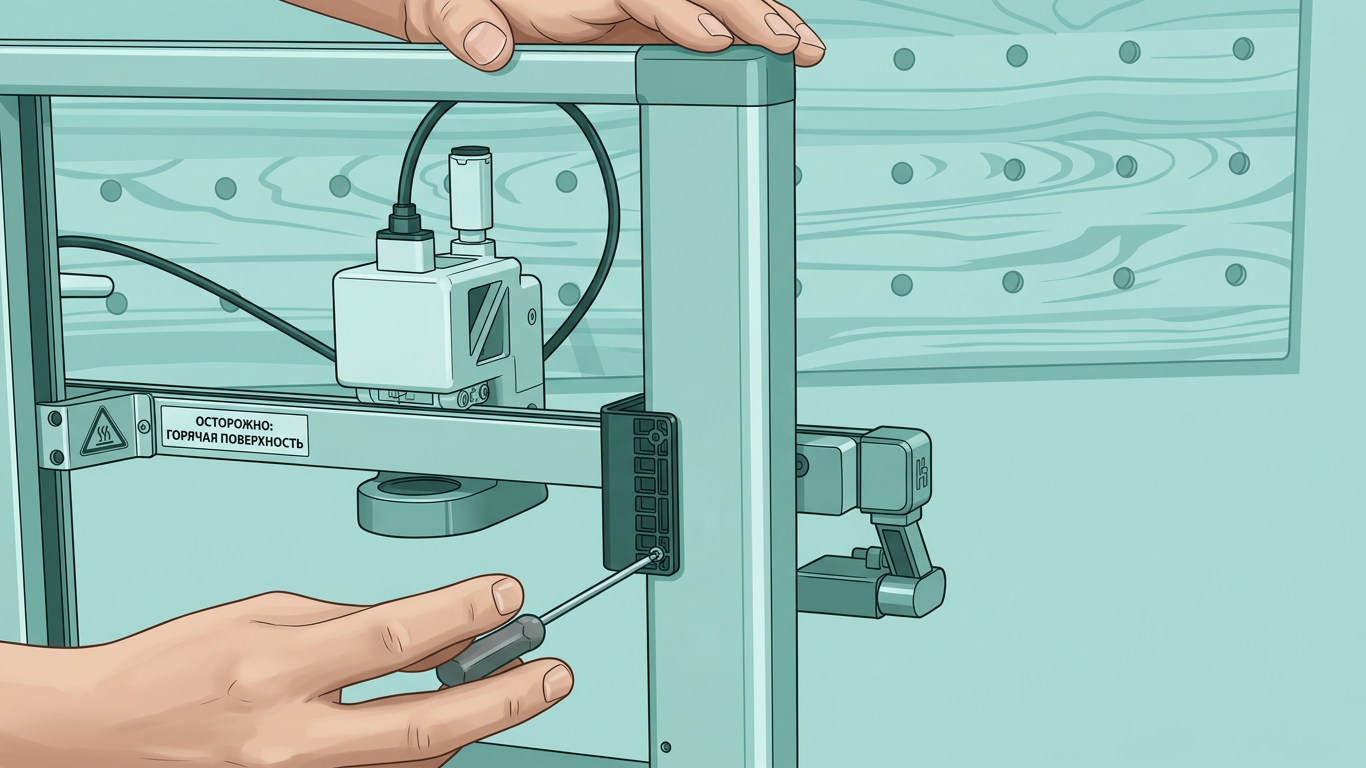

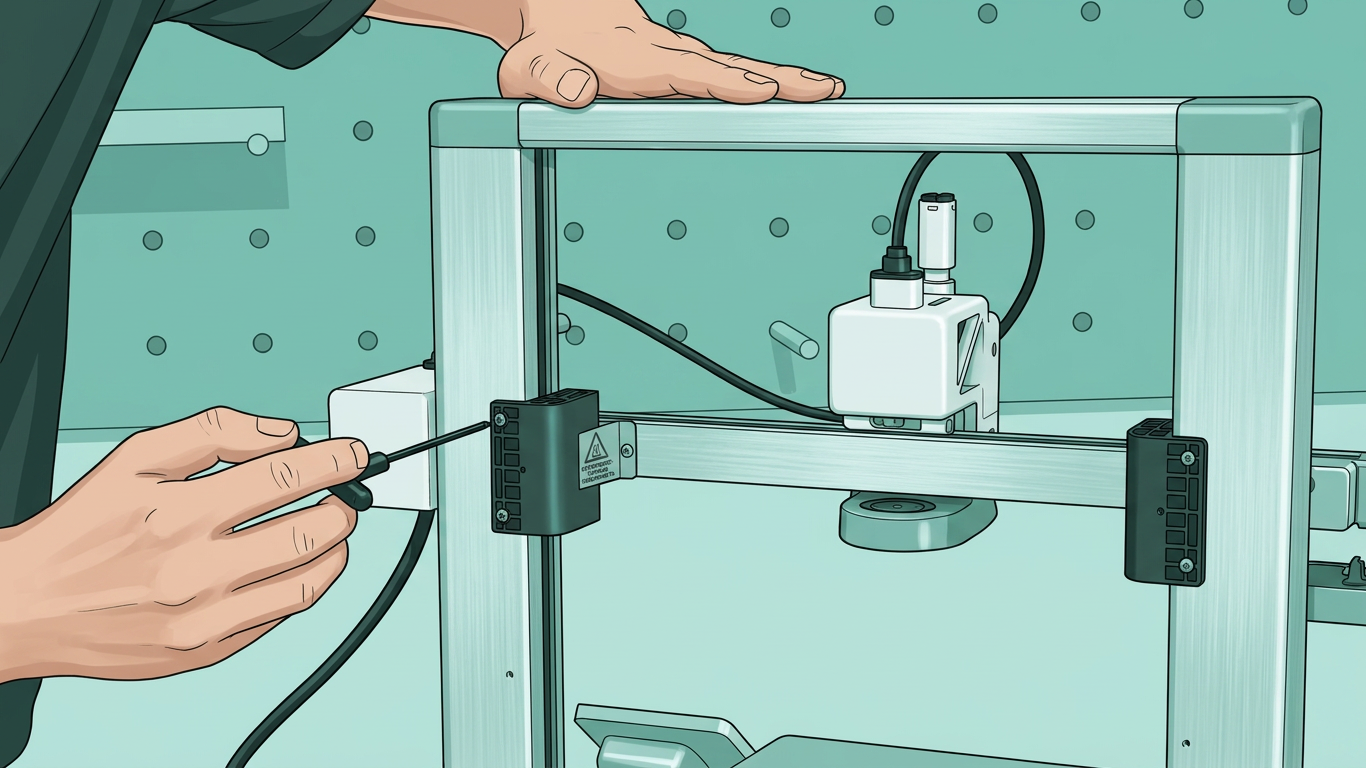

Если на оси Z вашего принтера есть стопоры, открутите винты, чтобы снять их.

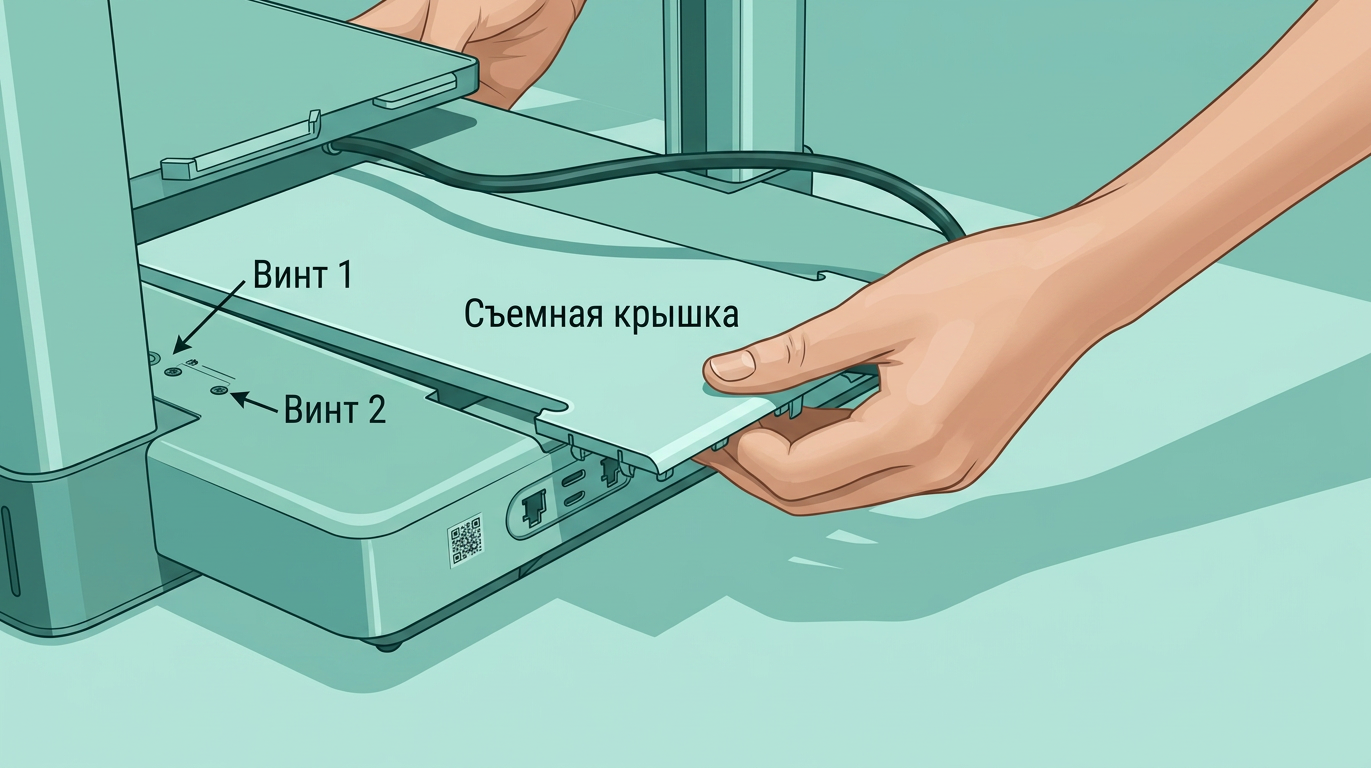

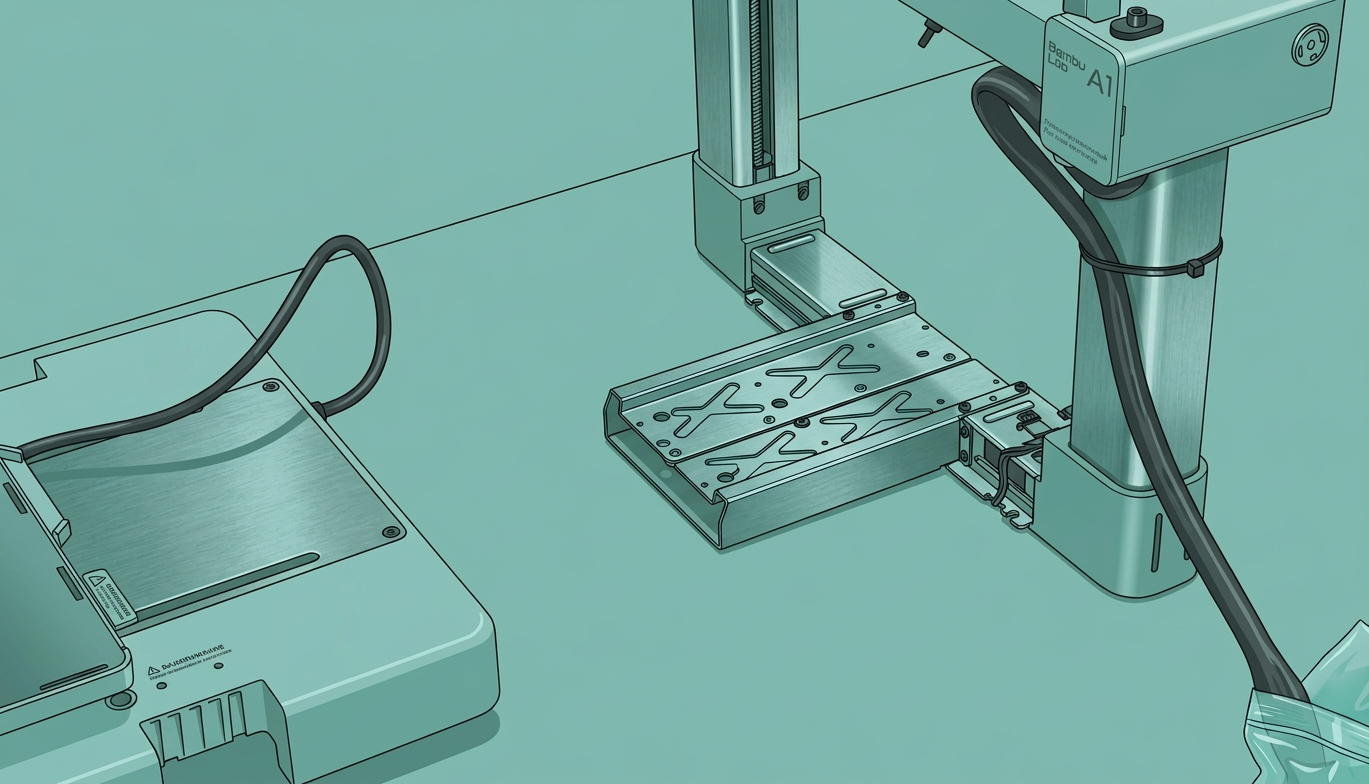

Шаг 7: Снимите крышку направляющей оси Y

1. Полностью продвиньте нагреваемый стол к переднему концу, где расположен экран.

2. Откройте крышку направляющей оси Y.

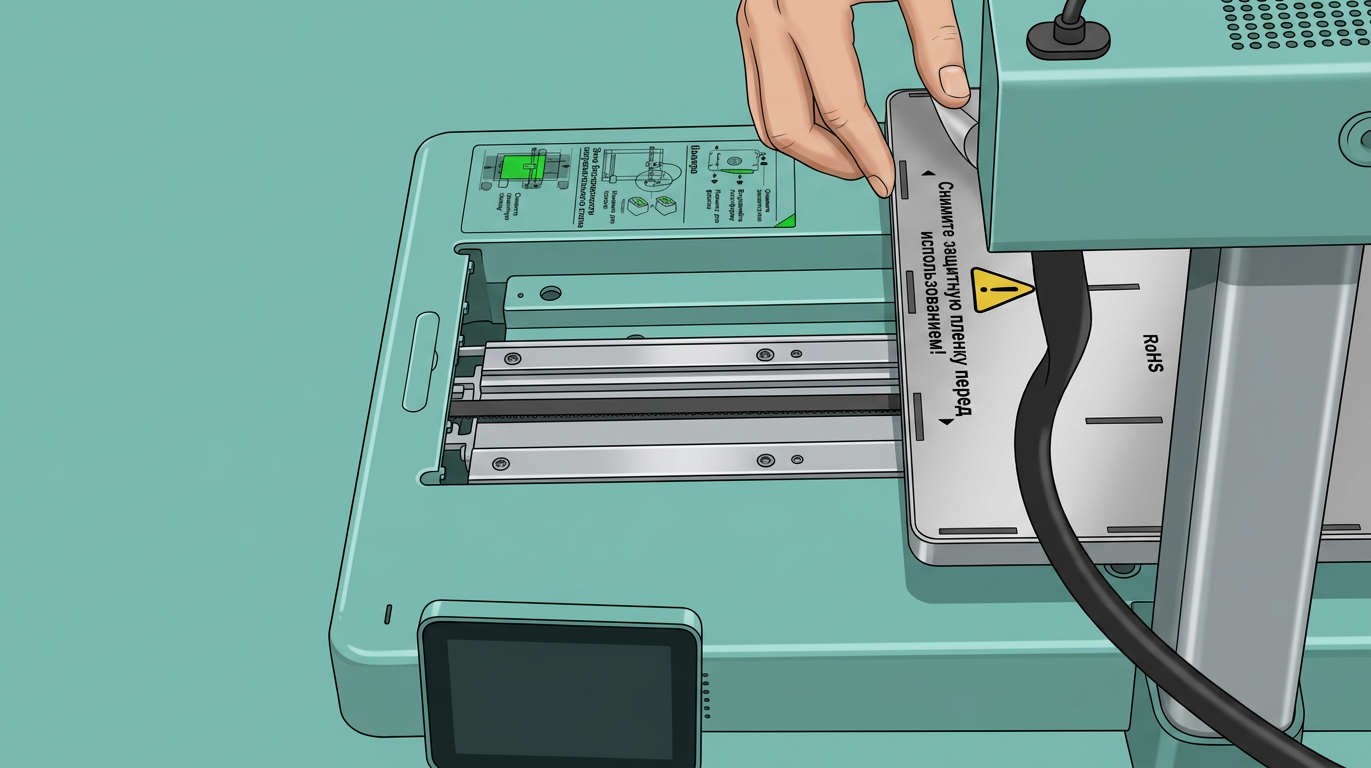

3. Аккуратно вытяните крышку направляющей оси Y.

Шаг 8: Закрепите корпус основания (для этого шага требуется установка всего 12 винтов).

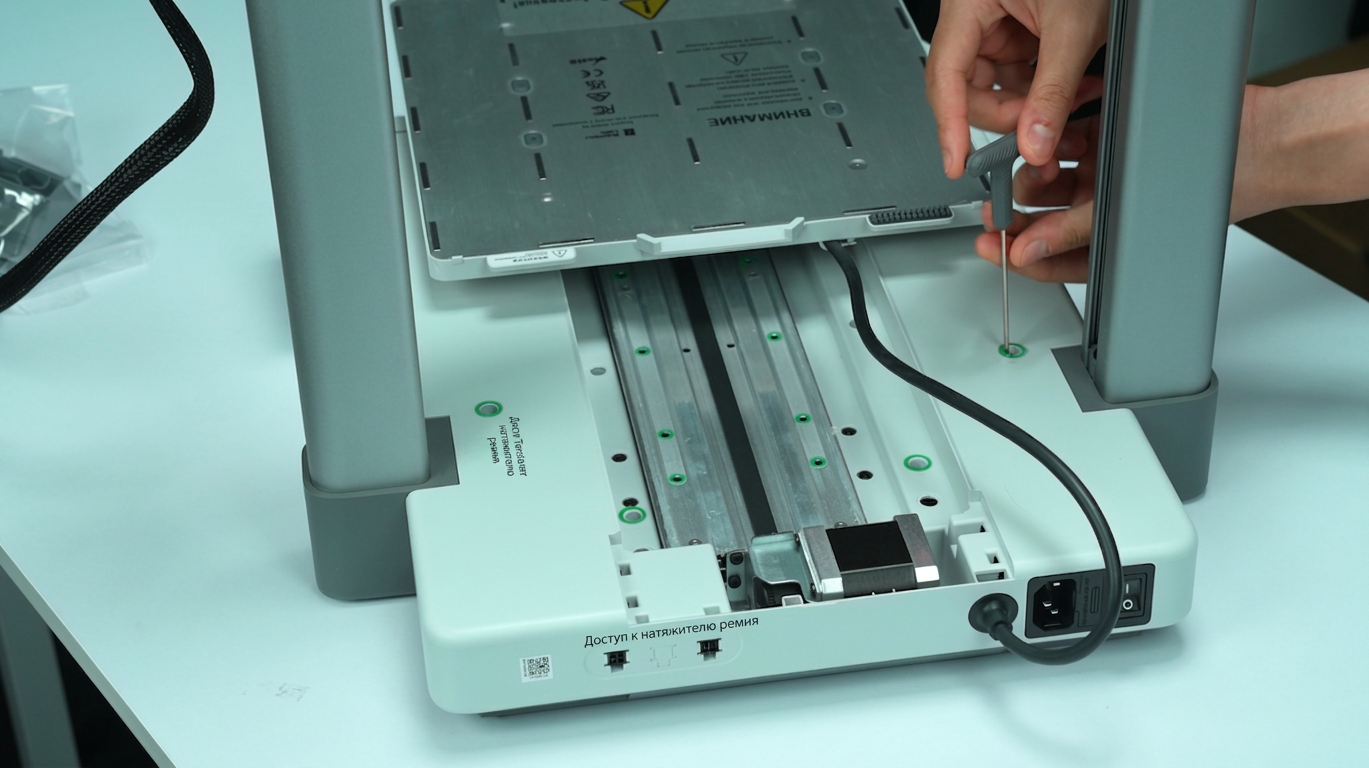

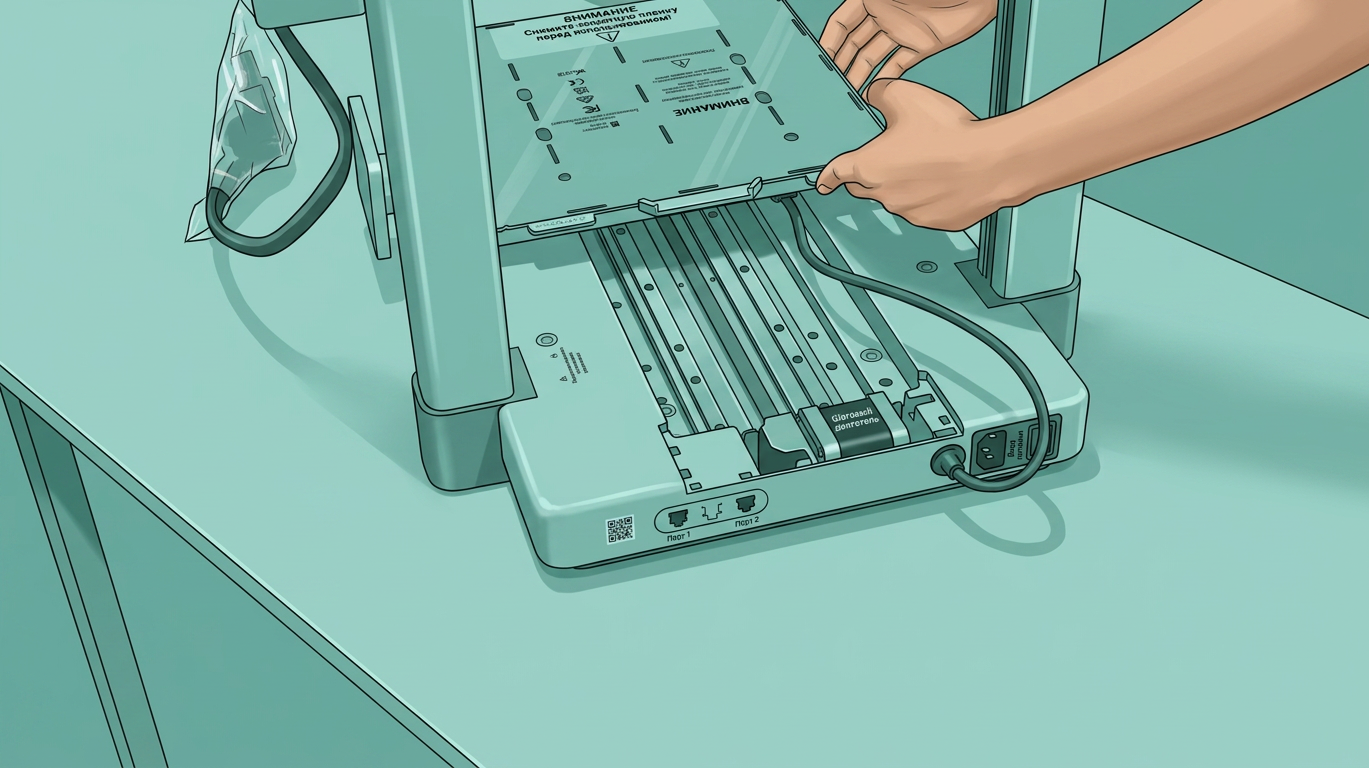

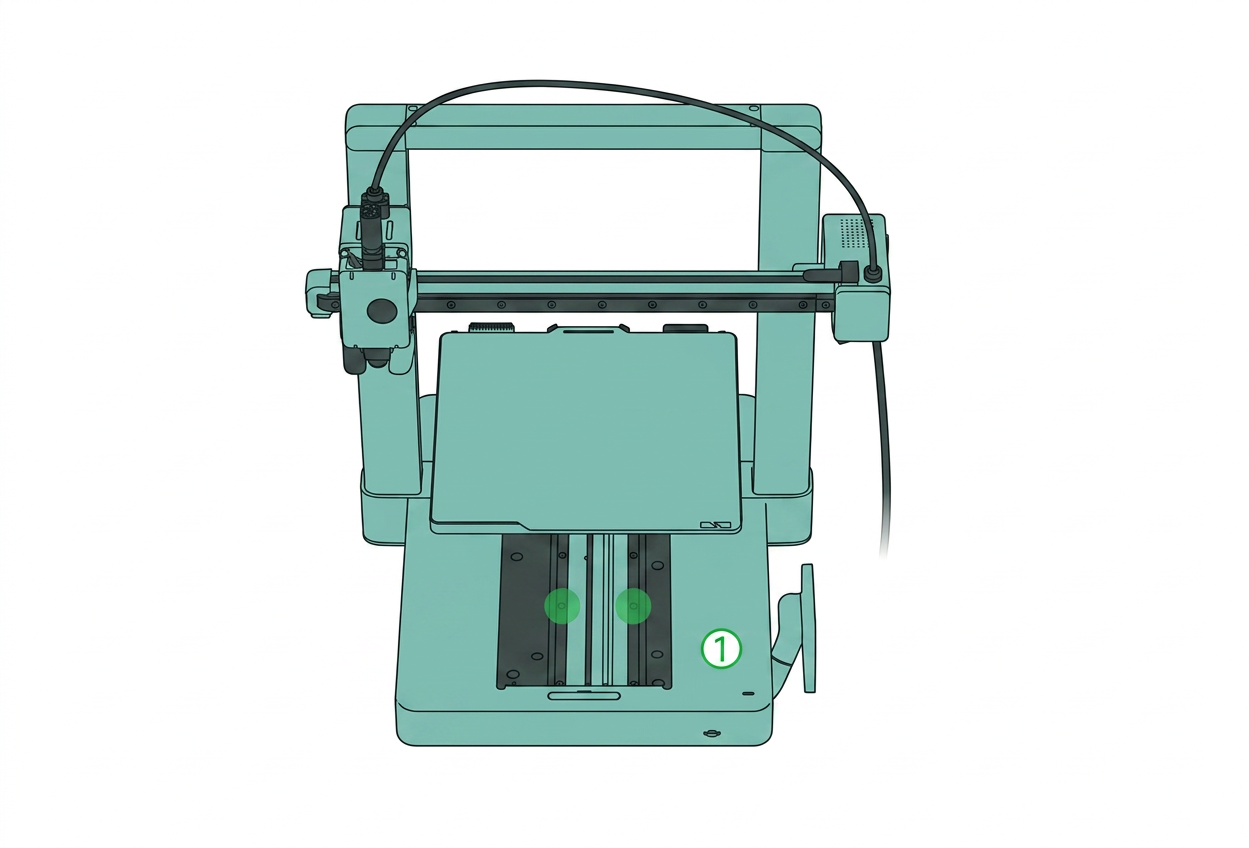

1. Установите 10 винтов ST3-23 (для корпуса основания) в отверстия, выделенные зеленым.

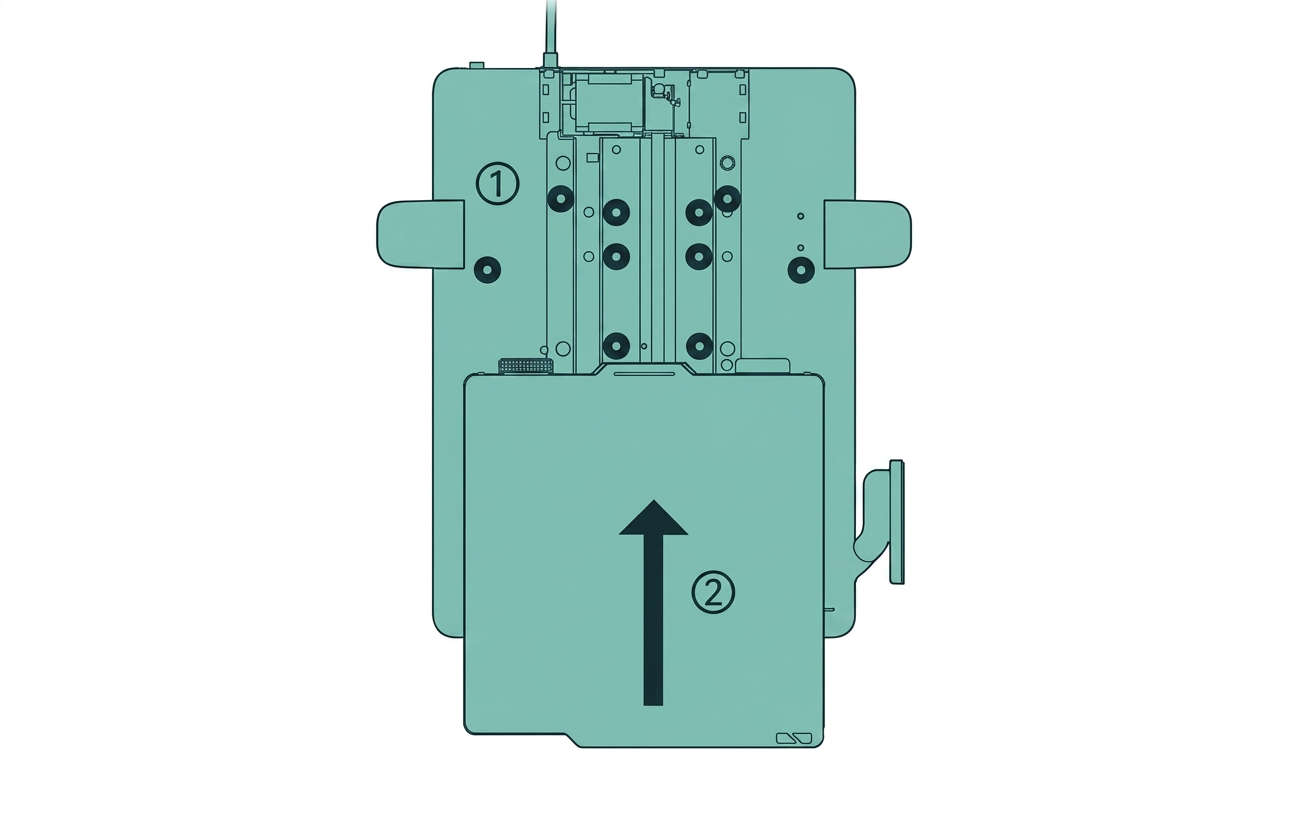

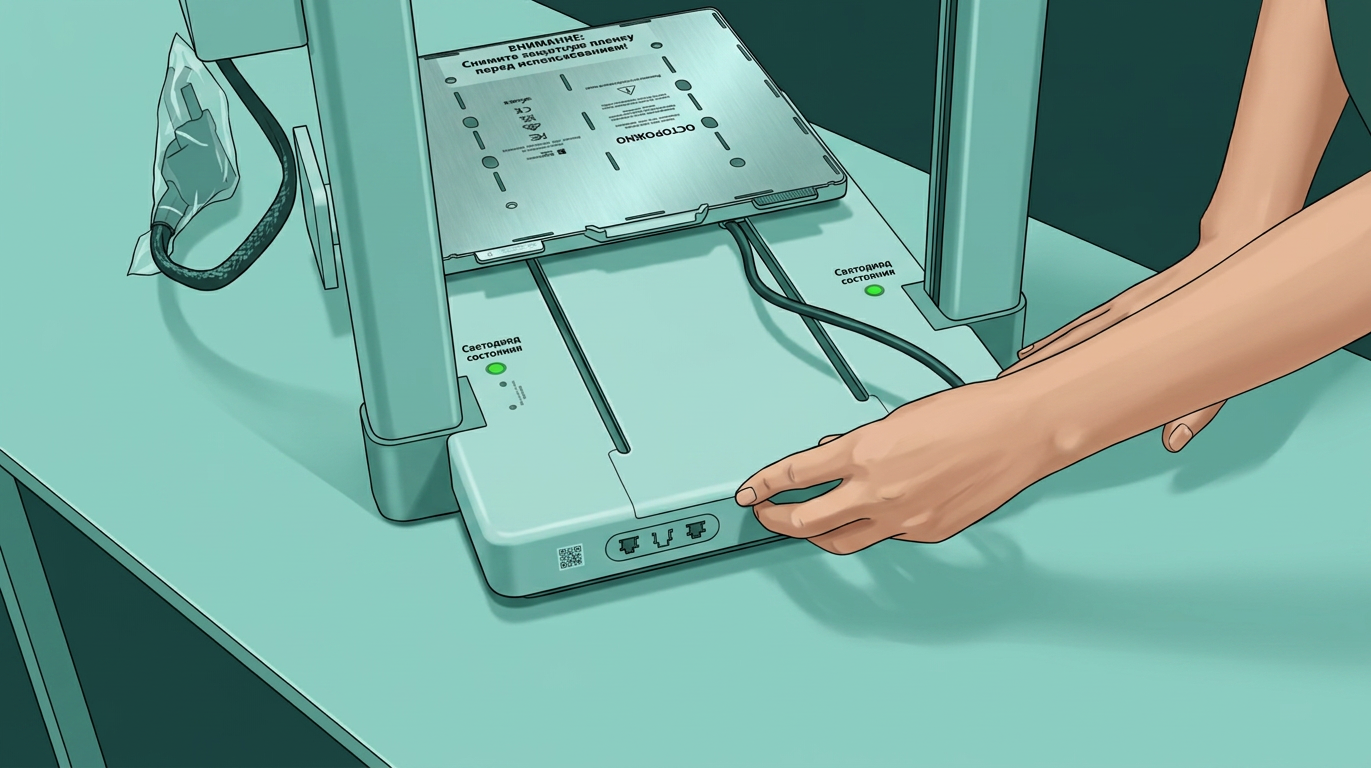

2. Продвиньте нагреваемый стол к другому концу.

3. Установите 2 винта ST3-23 (для корпуса основания) в отверстия, выделенные зеленым.

Шаг 9: Установите крышку направляющей оси Y обратно.

1. Снова полностью продвиньте нагреваемый стол к переднему концу, где расположен экран.

2. Аккуратно вставьте крышку направляющей оси Y обратно на место. Убедитесь, что защелка совмещена.

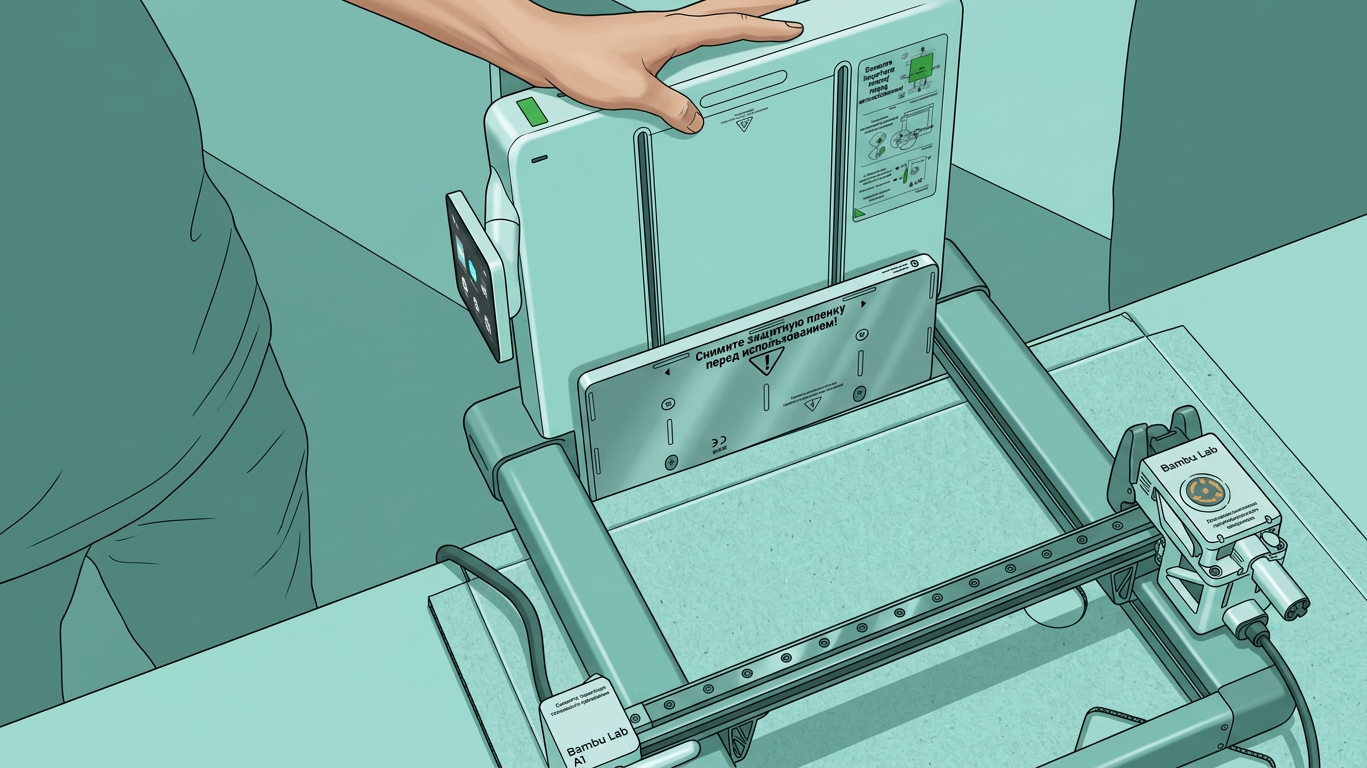

Шаг 10: Поместите принтер на столешницу основанием к себе для подготовки к следующему шагу подключения кабельного бокса

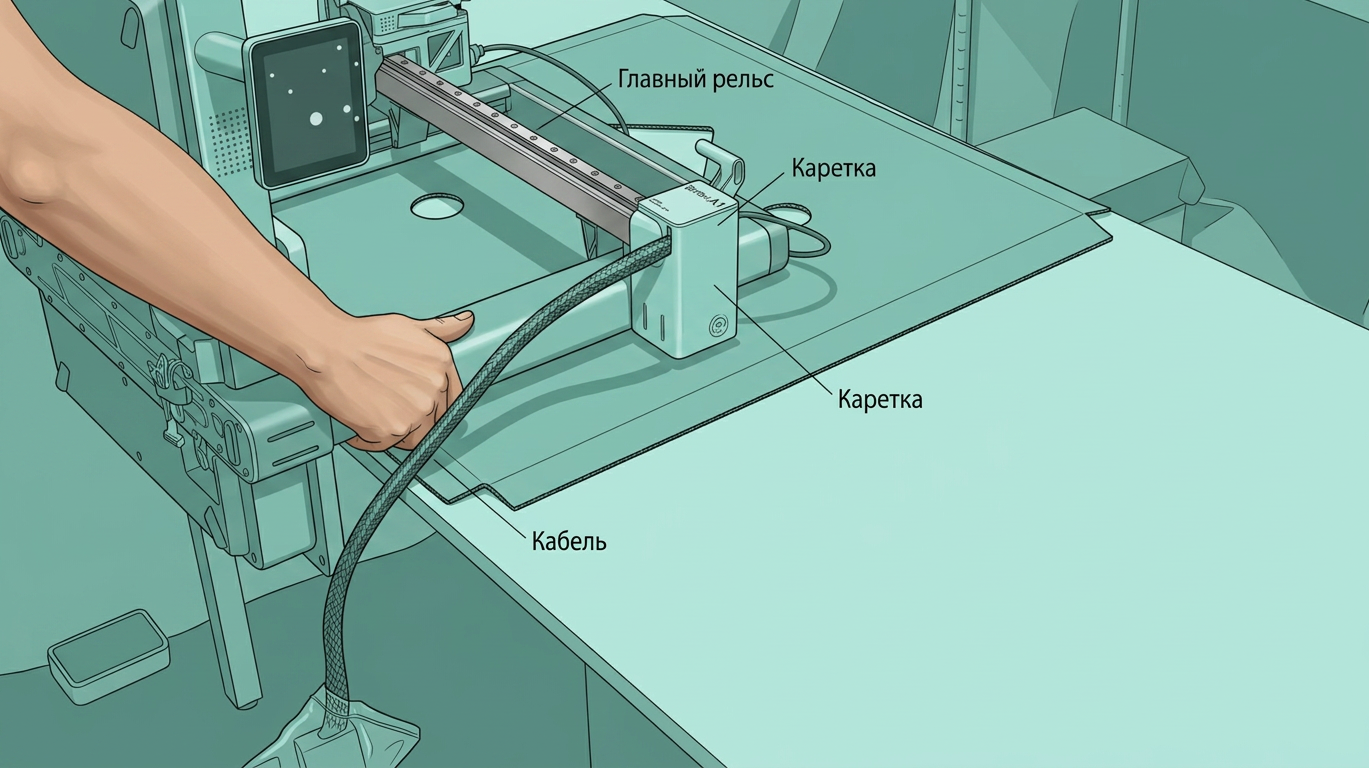

1. Снова продвиньте нагреваемый стол к противоположному от экрана концу.

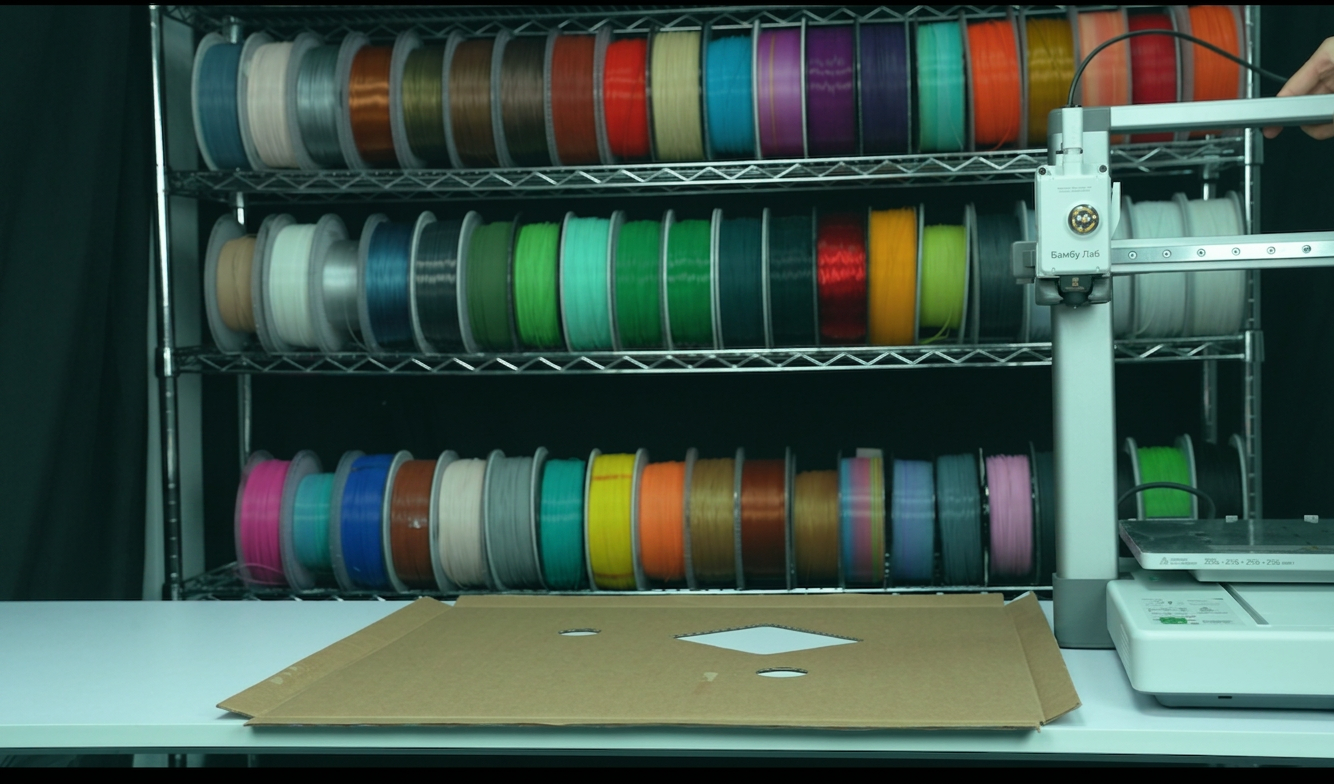

2. Поверните A1 на 90 градусов на заднюю часть, положив его на край стола. (Рекомендуется накрыть стол картоном для защиты.)

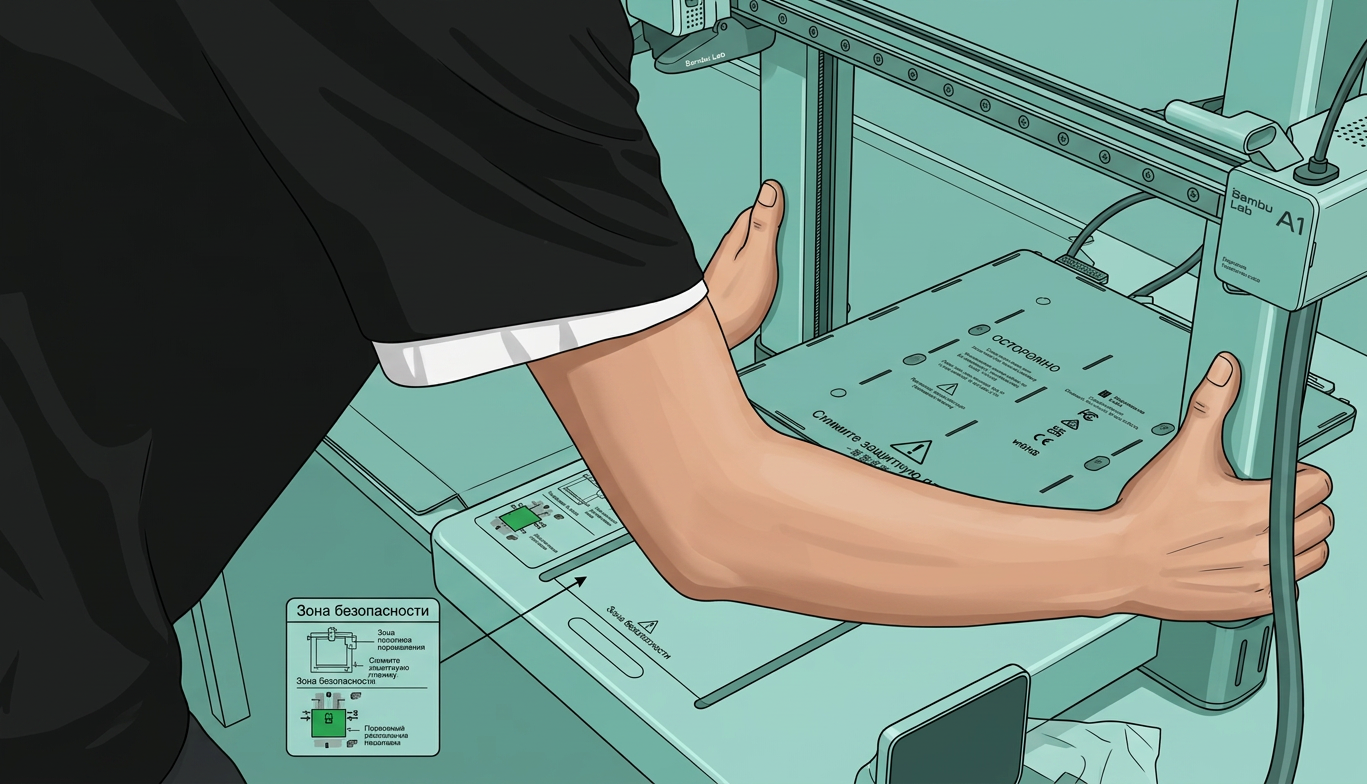

3. Перед продолжением убедитесь, что принтер устойчив на столешнице, и надежно удерживайте основание принтера.

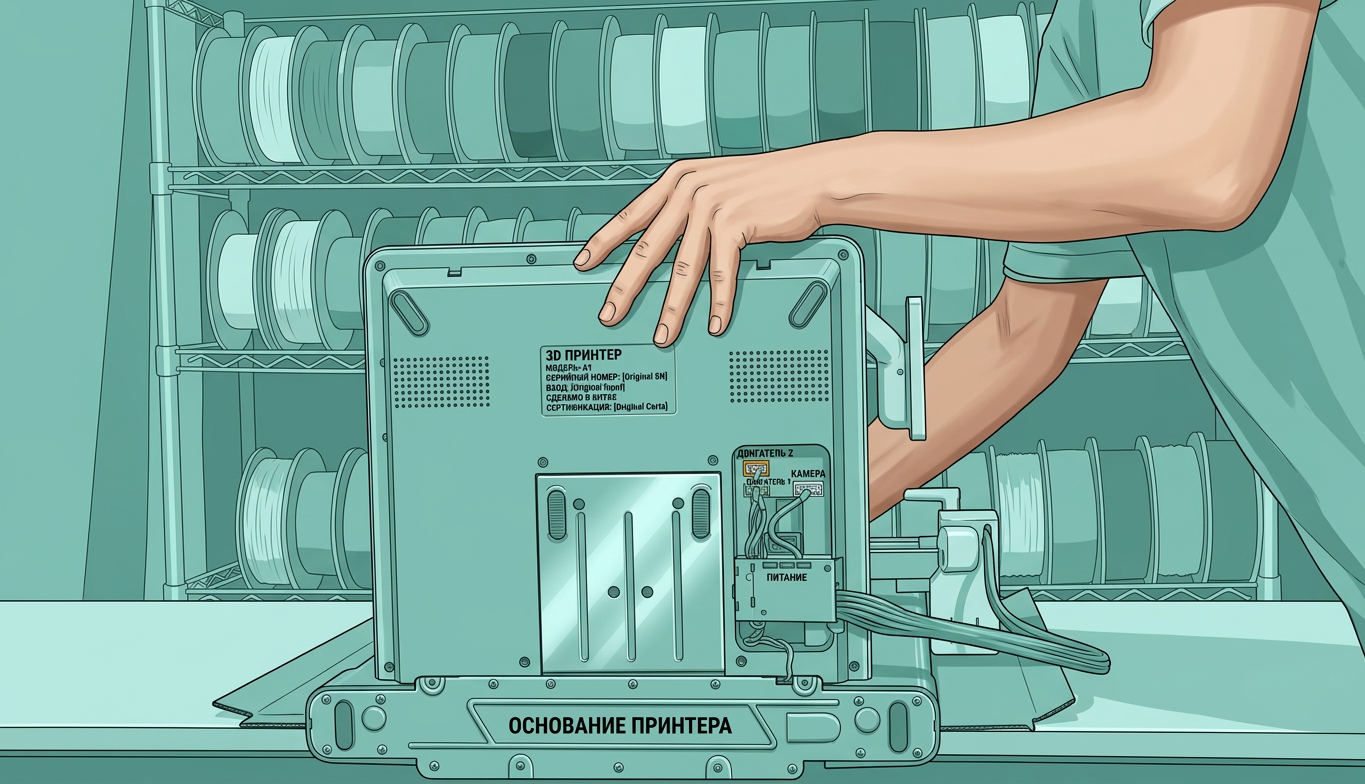

Шаг 11: Подключите кабельный бокс

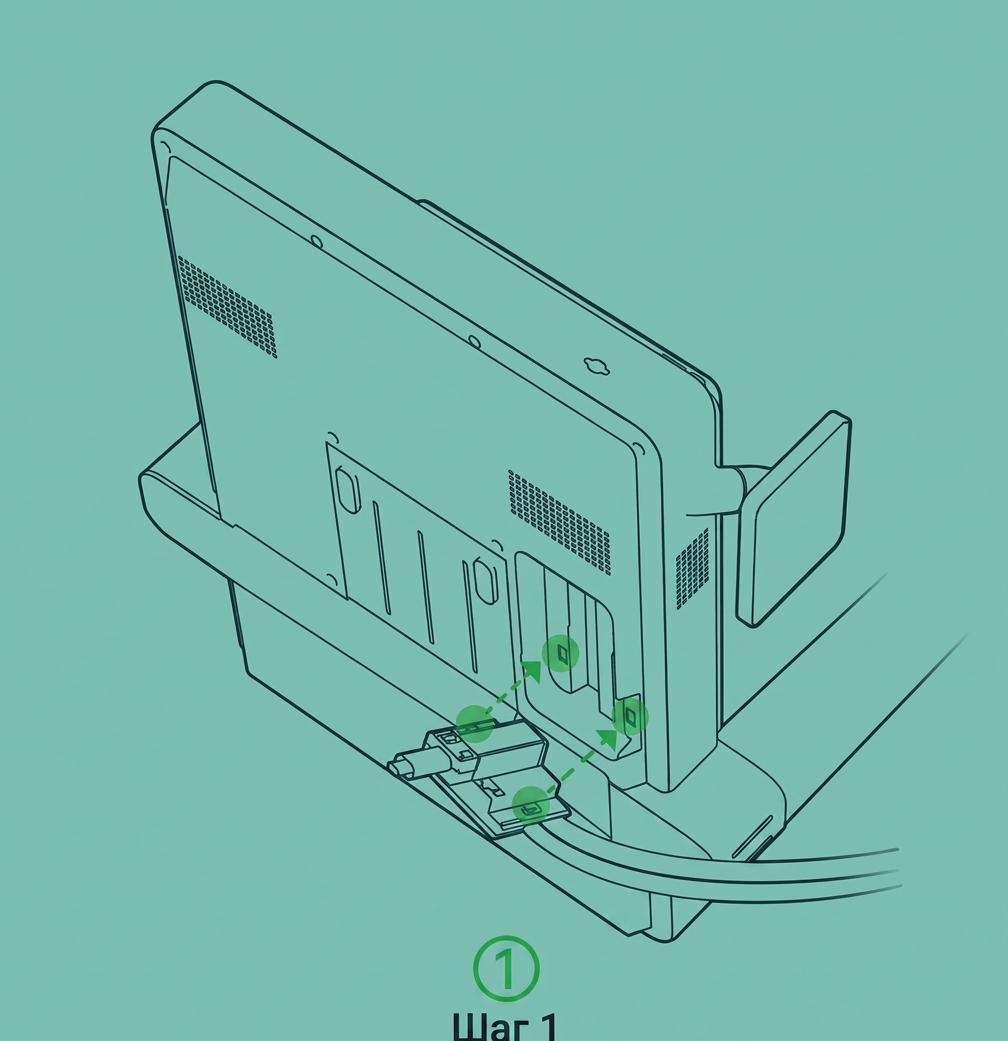

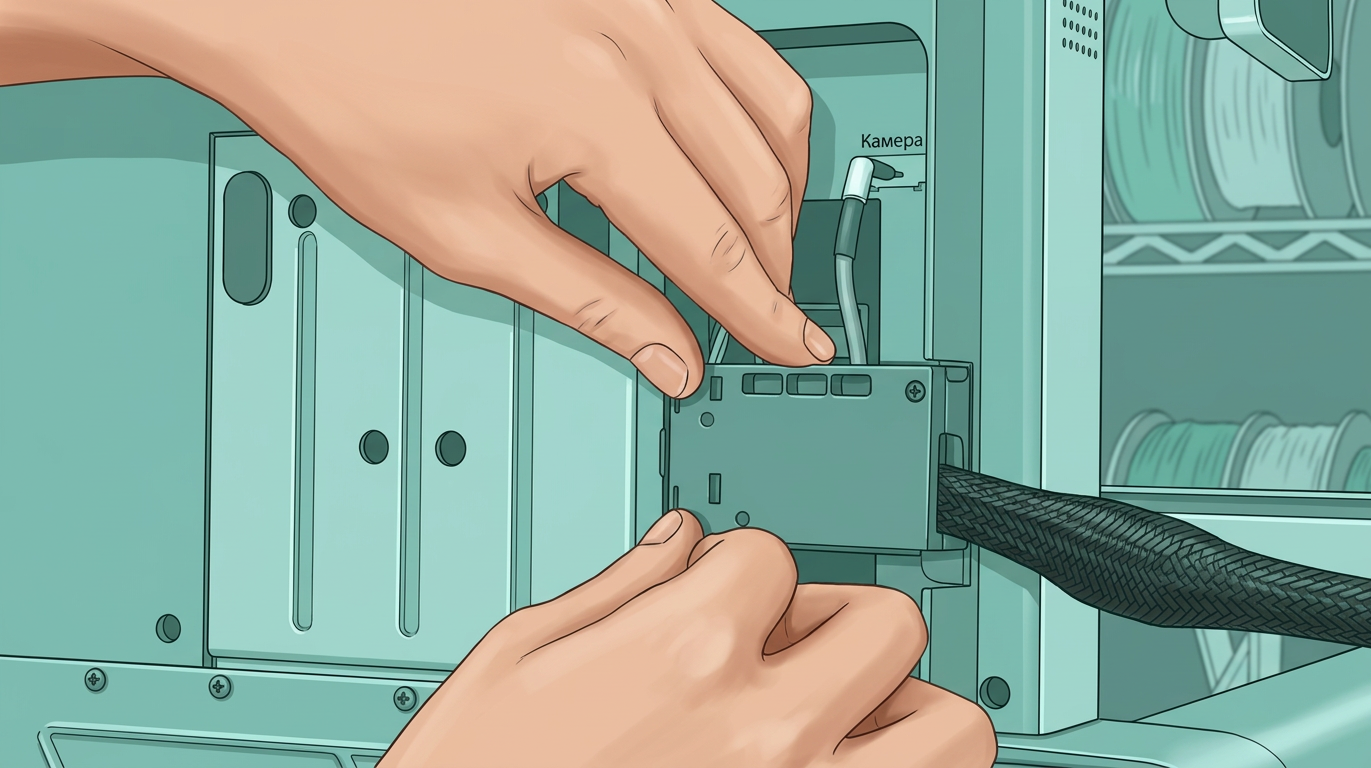

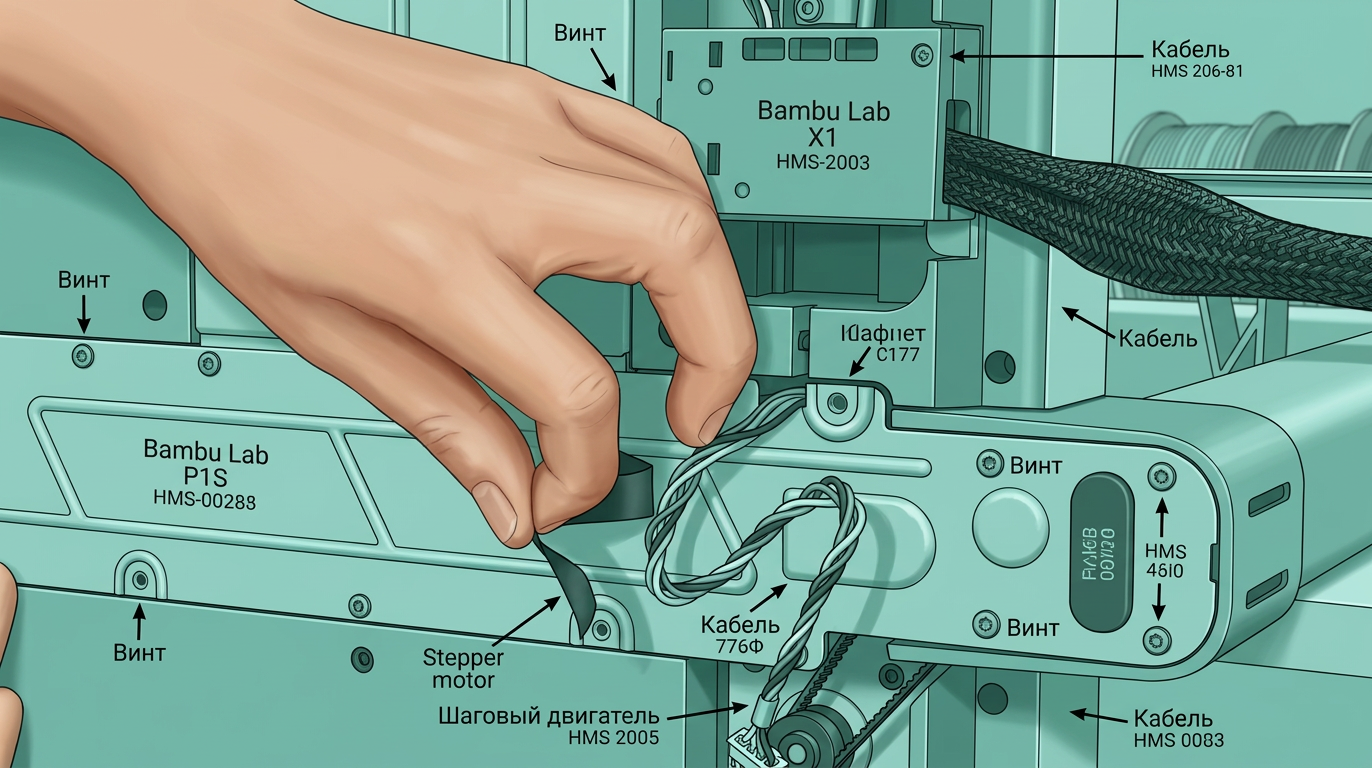

1. Совместите два зажима на кабельном боксе с отверстиями в корпусе основания.

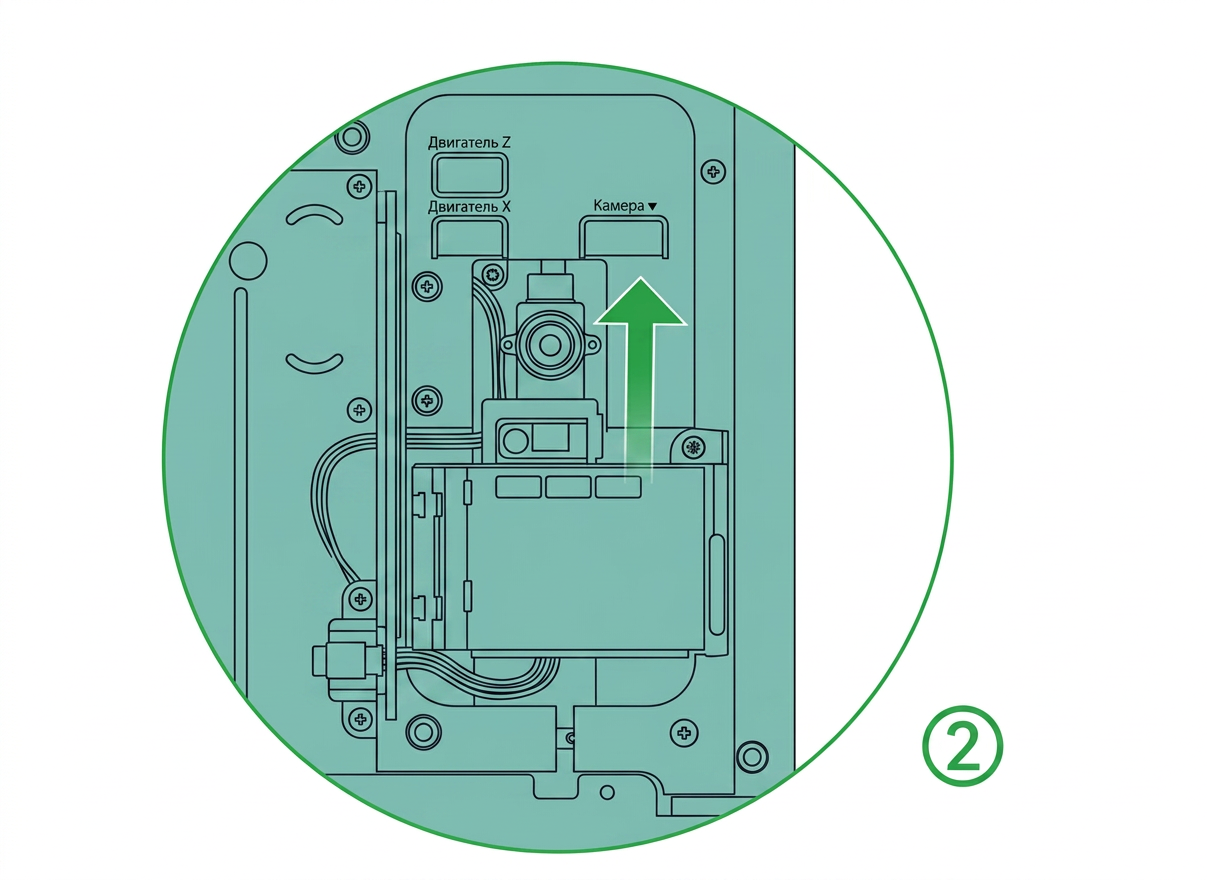

2. Сдвиньте кабельный бокс вверх, пока кабель Type-C не будет надежно вставлен в свой слот. (Не прилагайте чрезмерных усилий при вставке кабеля.)

Вставьте его до тех пор, пока металлическая часть кабеля не станет почти невидимой.

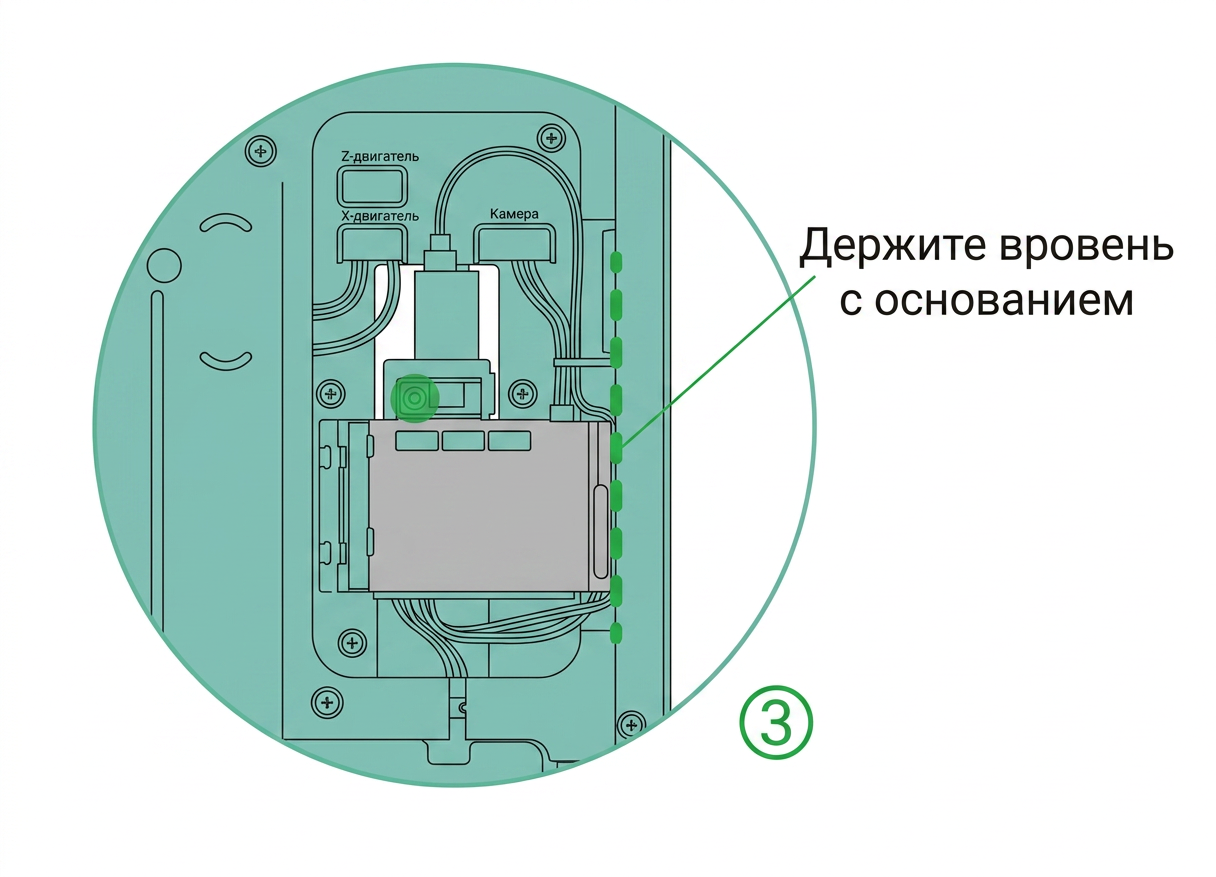

3. Убедитесь, что кабельный бокс цел и выровнен по пазам, затем затяните предварительно установленные винты, как указано на выделенных позициях.

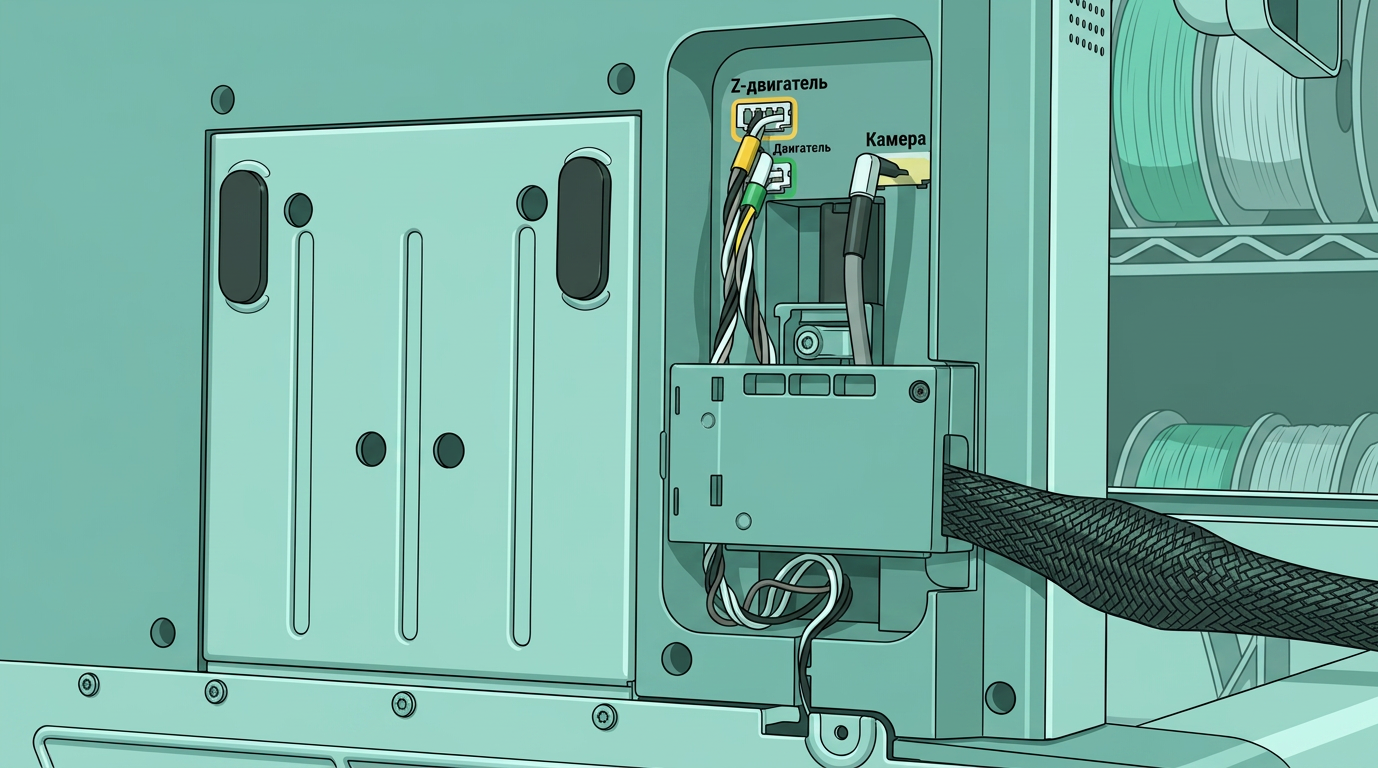

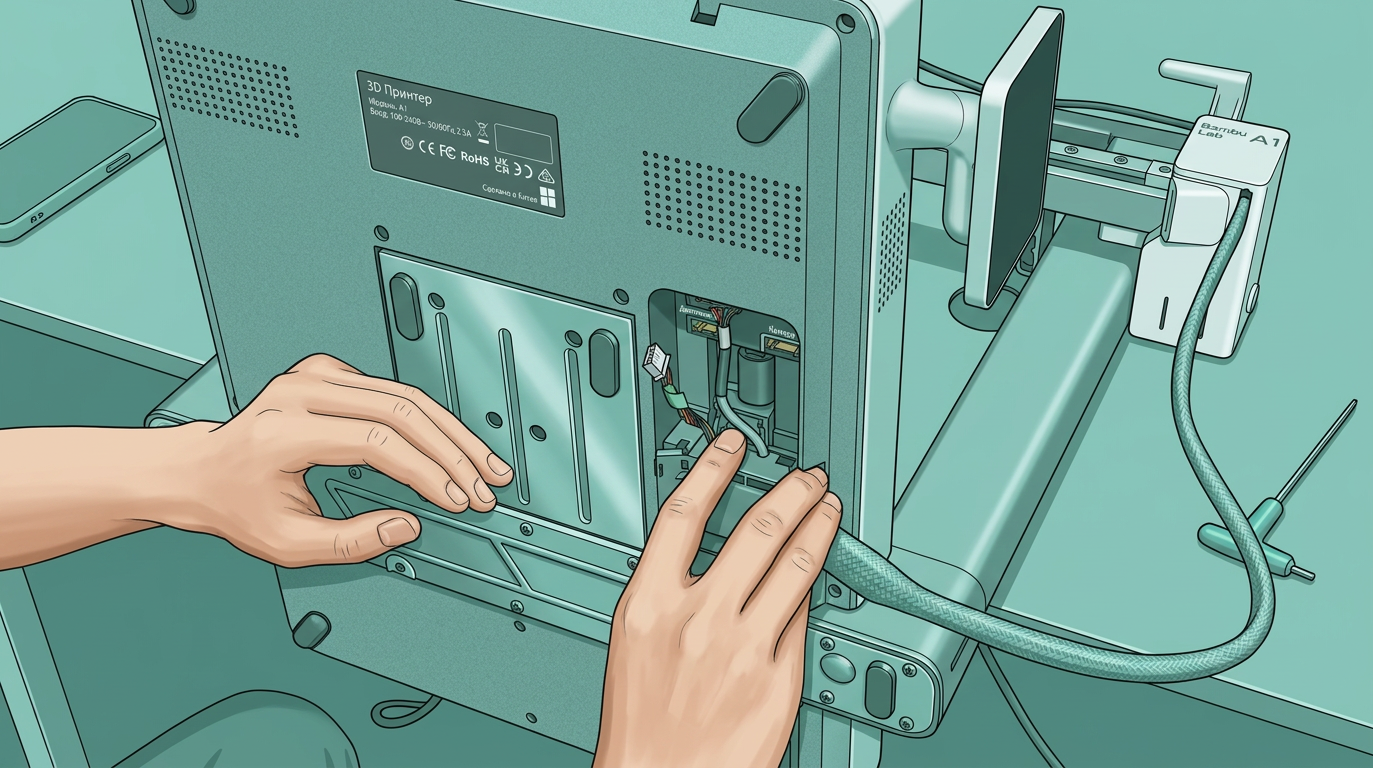

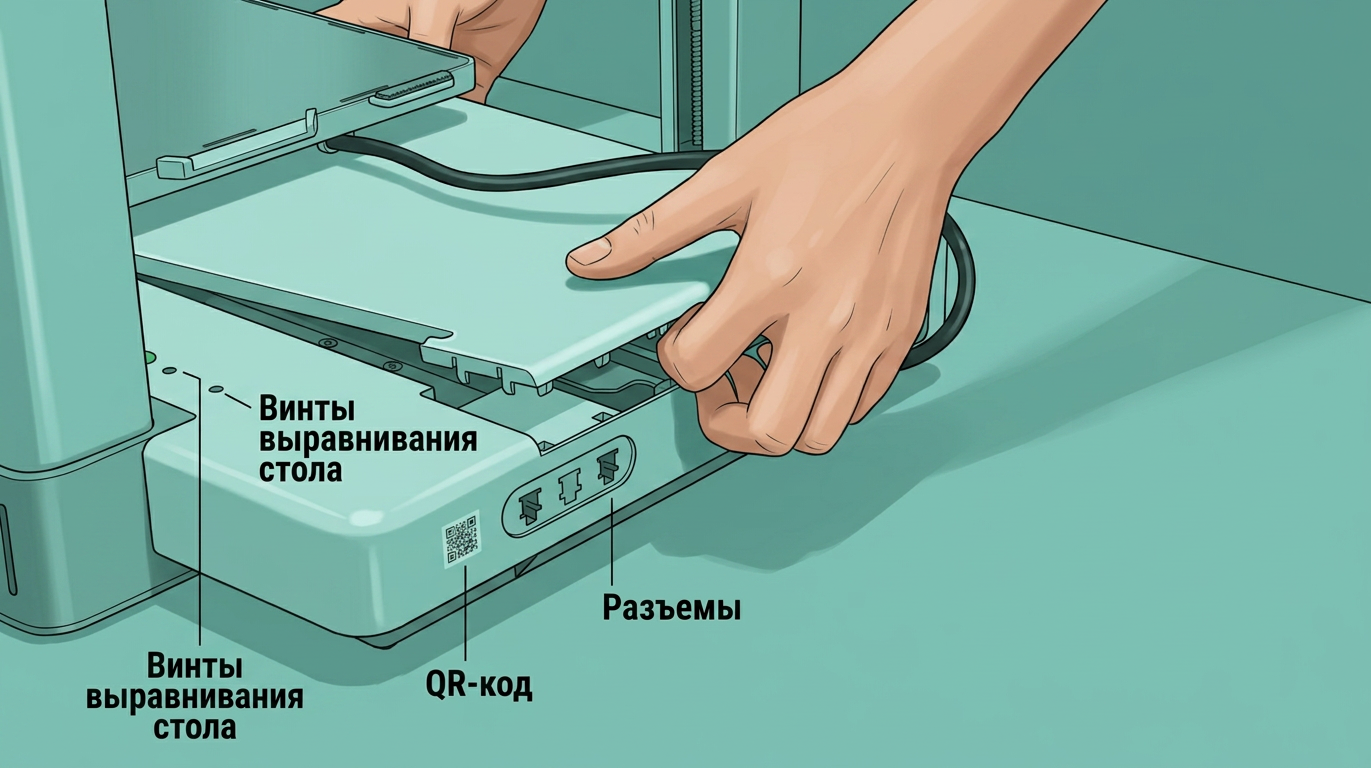

Шаг 12: Подключите разъемы

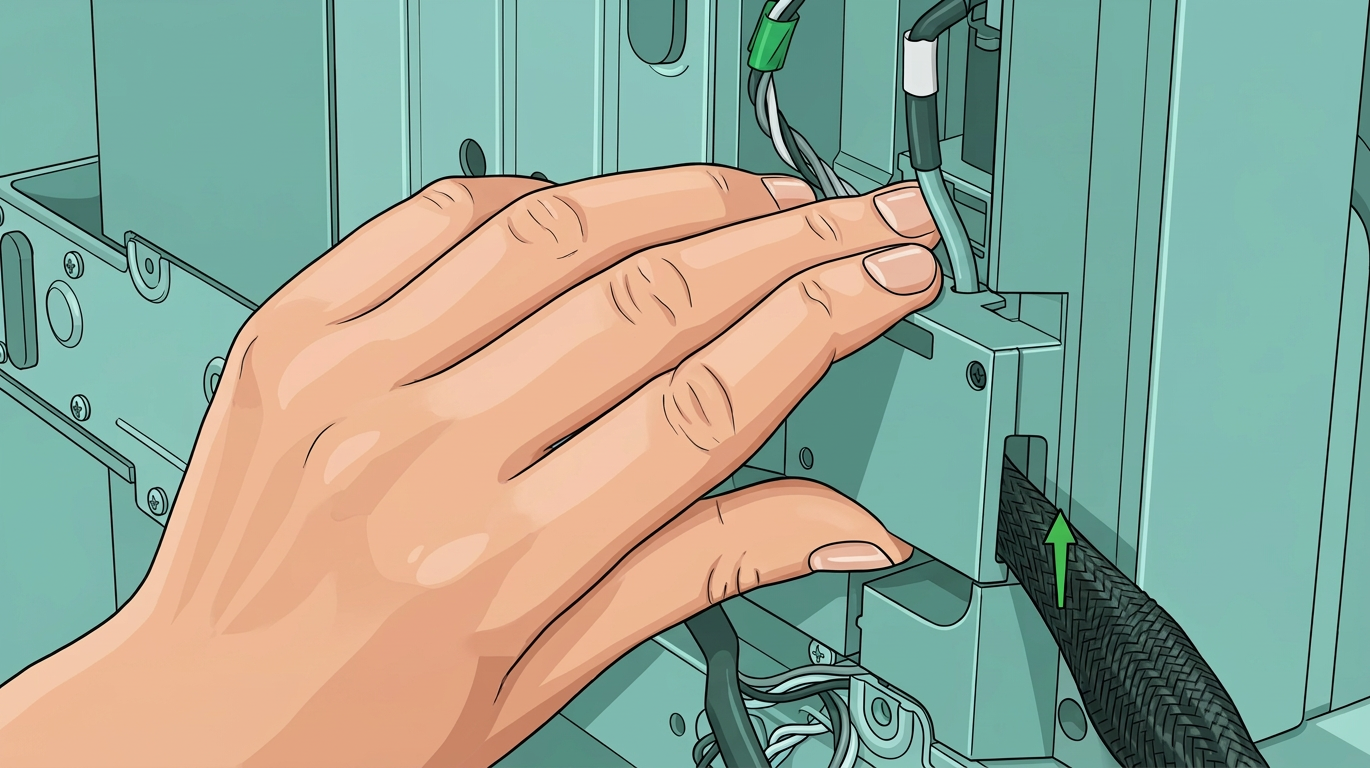

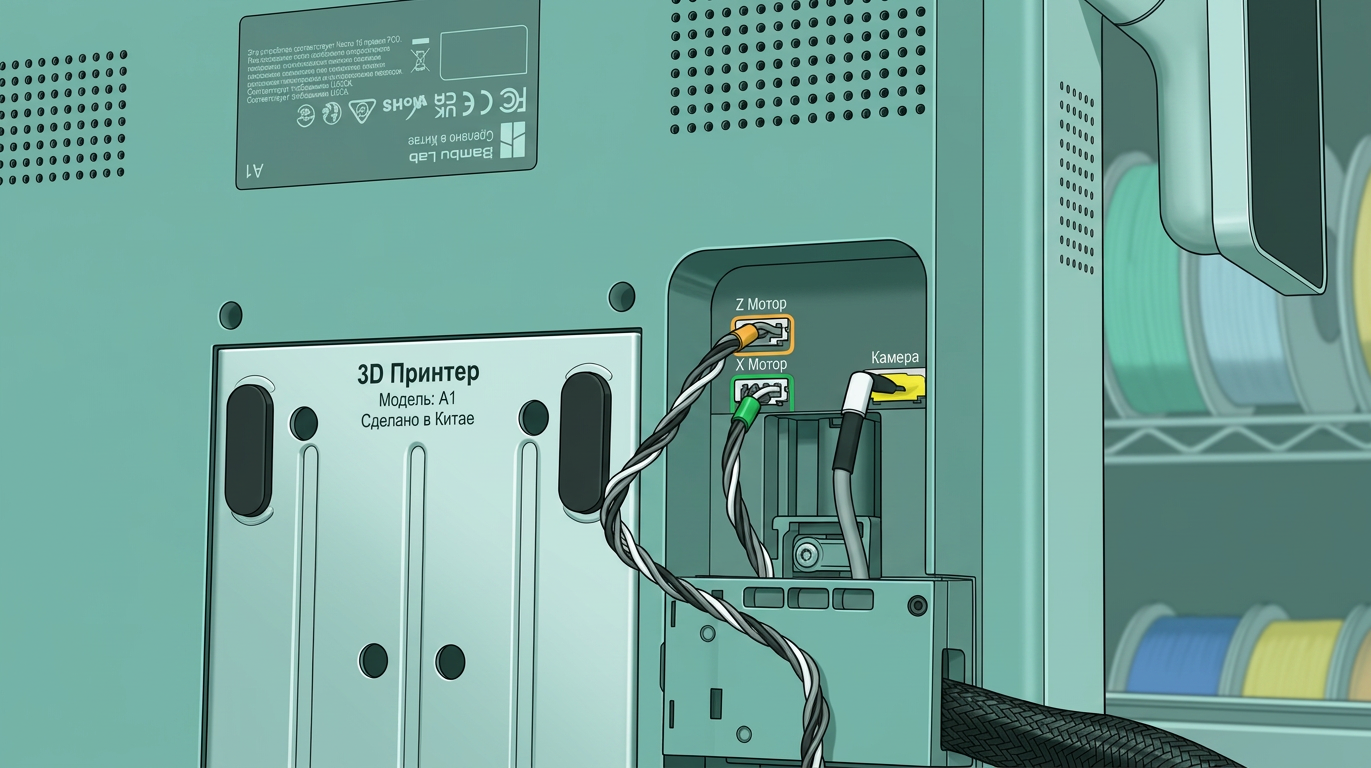

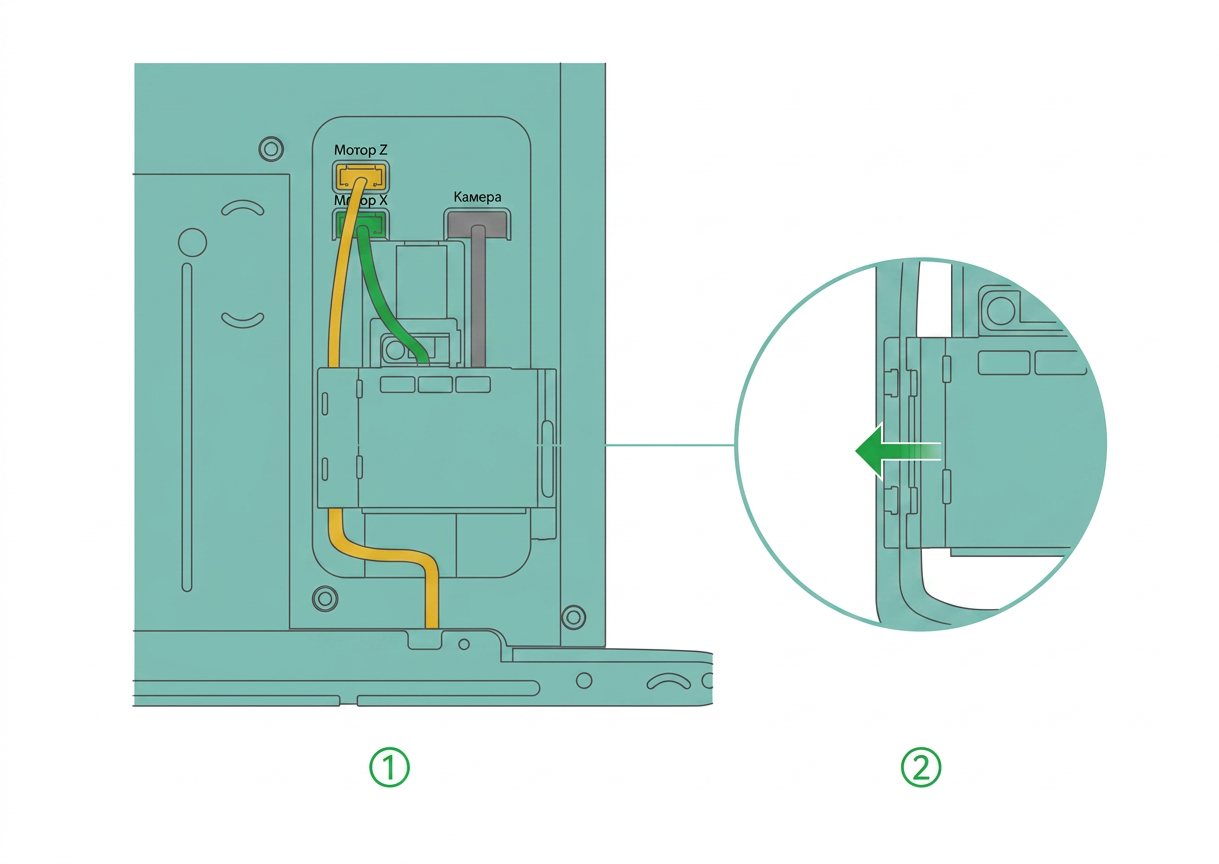

1. Подключите три жгута согласно цвету.

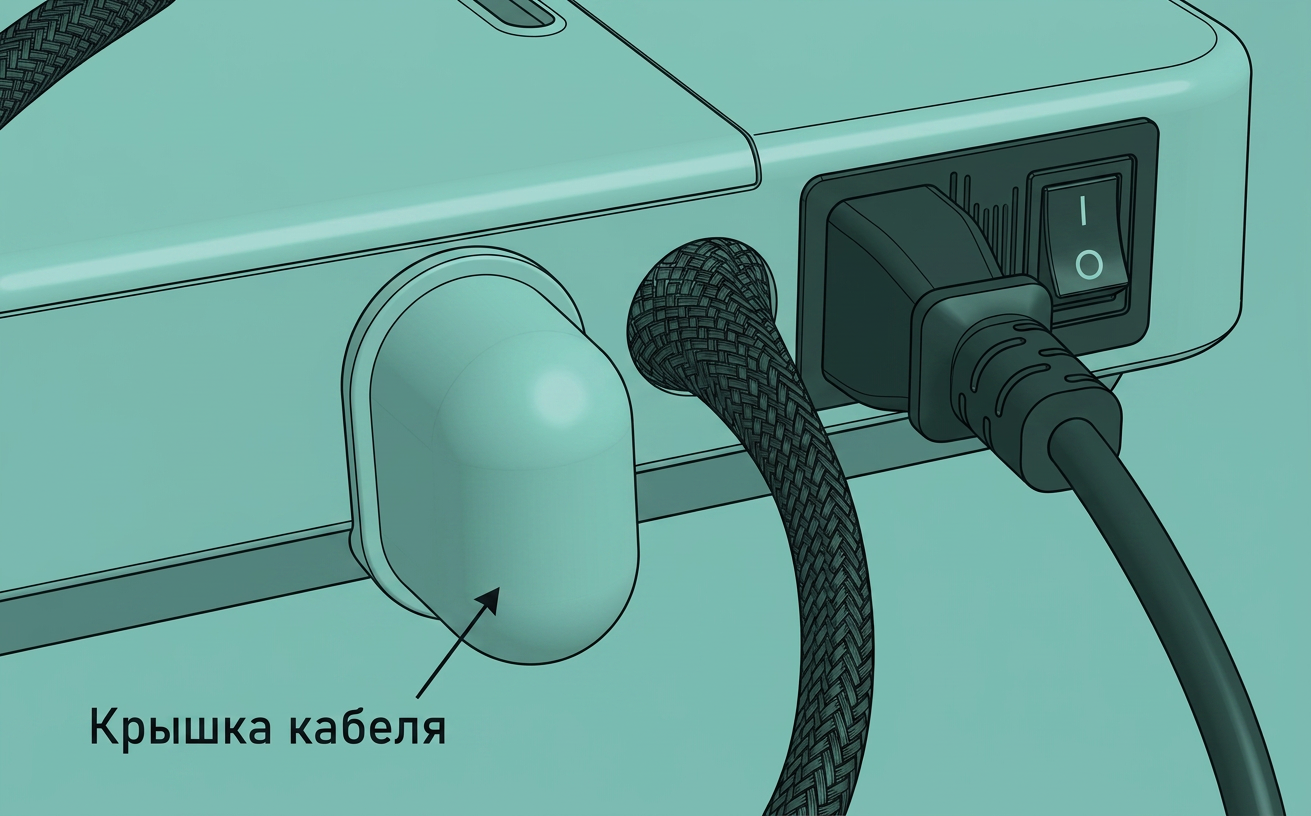

2. Вставьте кабель с желтой этикеткой в слот для кабеля, затем закройте крышку кабельного бокса.

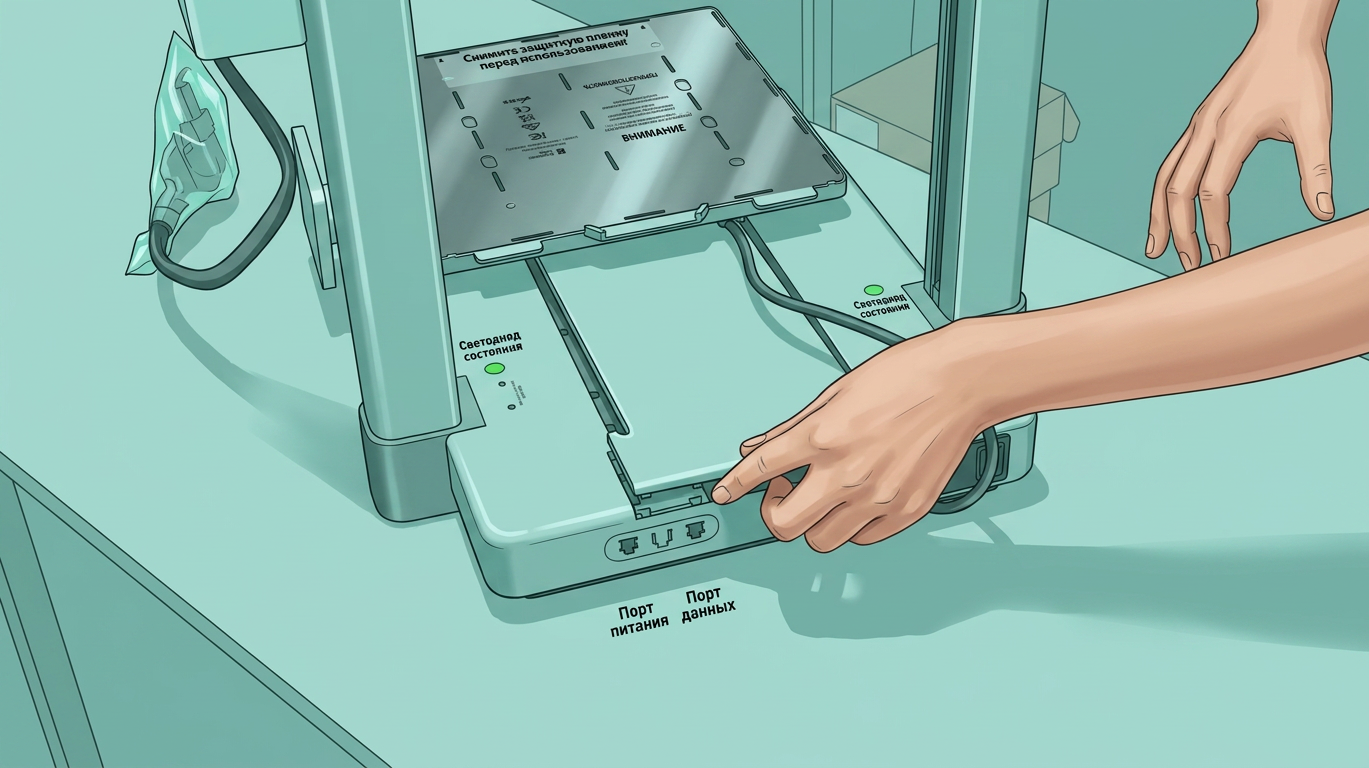

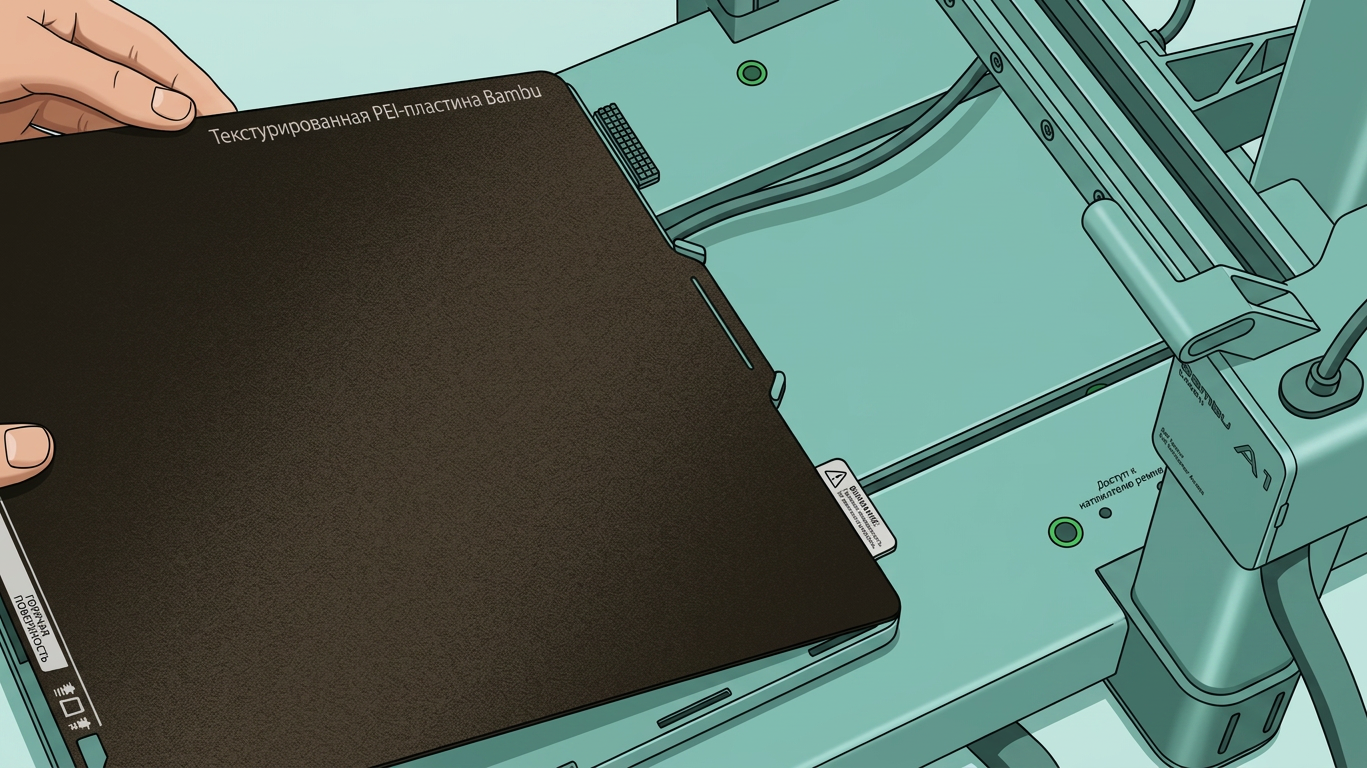

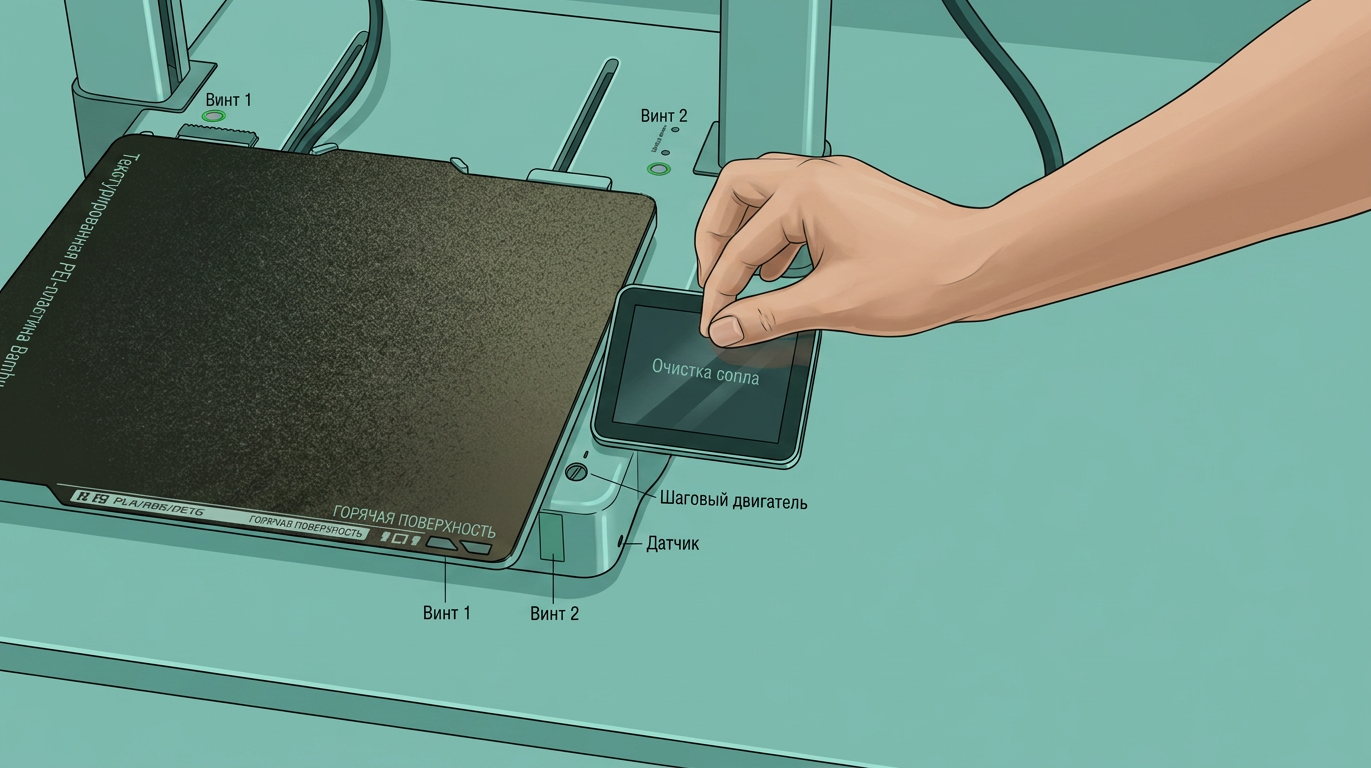

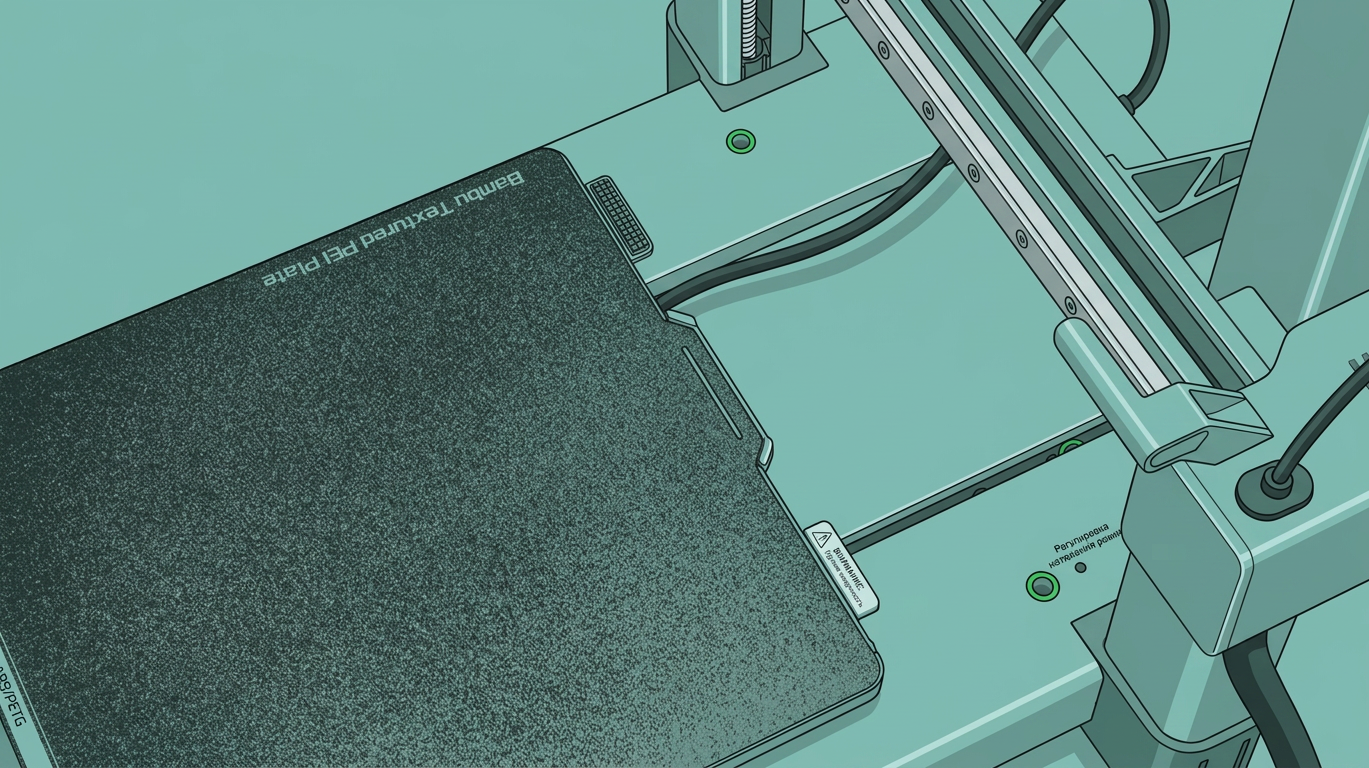

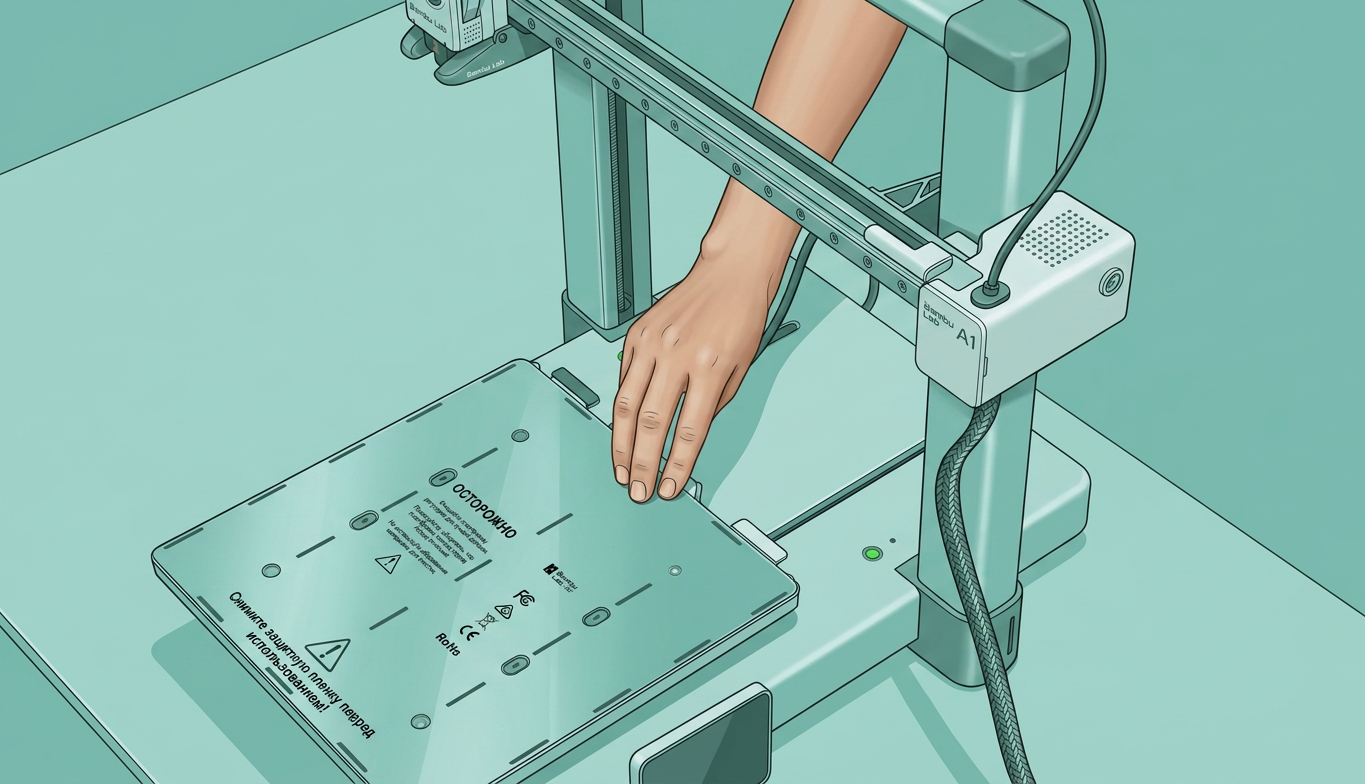

Шаг 13: Установите принтер вертикально, снимите защитную пленку с поверхности нагреваемого стола и установите печатный стол.

Методы упаковки машин, отправленных в разные периоды, могут незначительно отличаться, и некоторым принтерам требуется снятие защитной пленки с поверхности нагреваемого стола. Пожалуйста, ориентируйтесь на маркировку на поверхности стола, чтобы определить, следует ли снимать пленку.

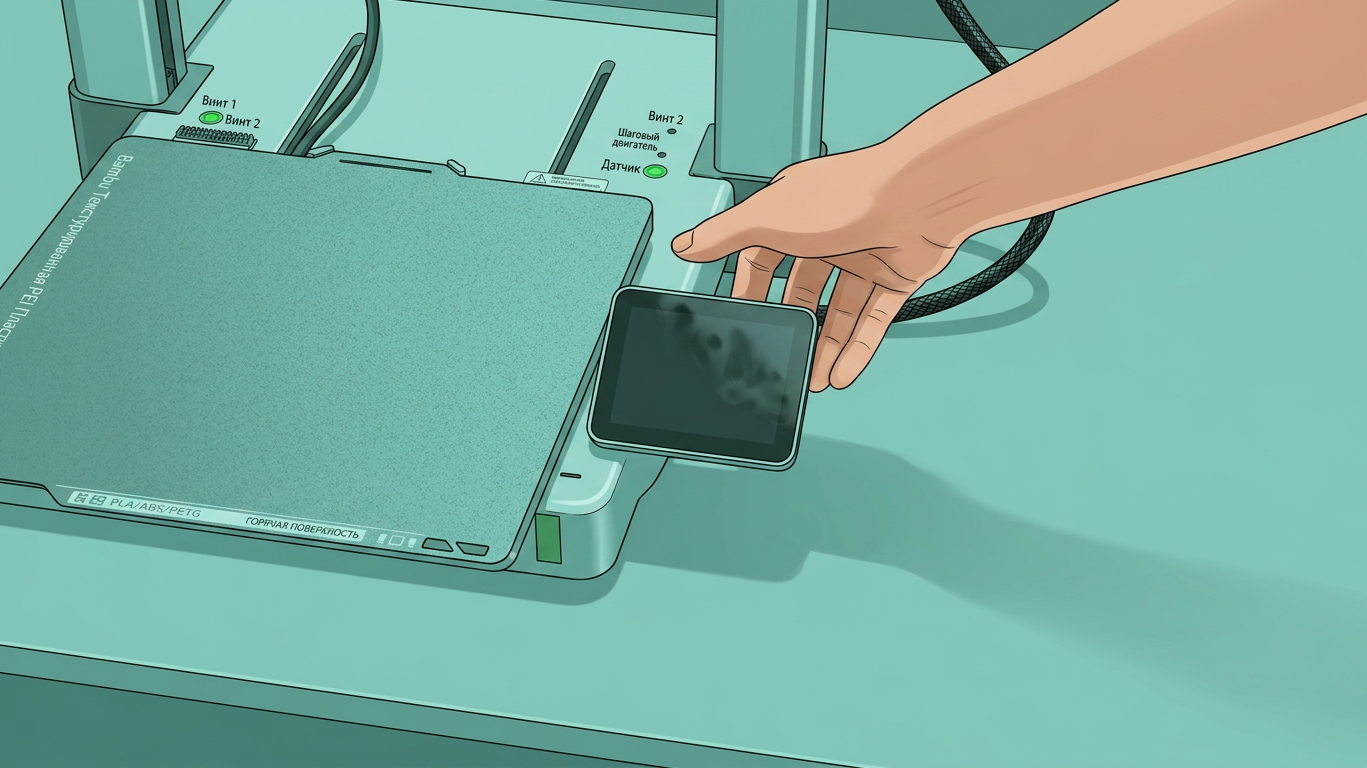

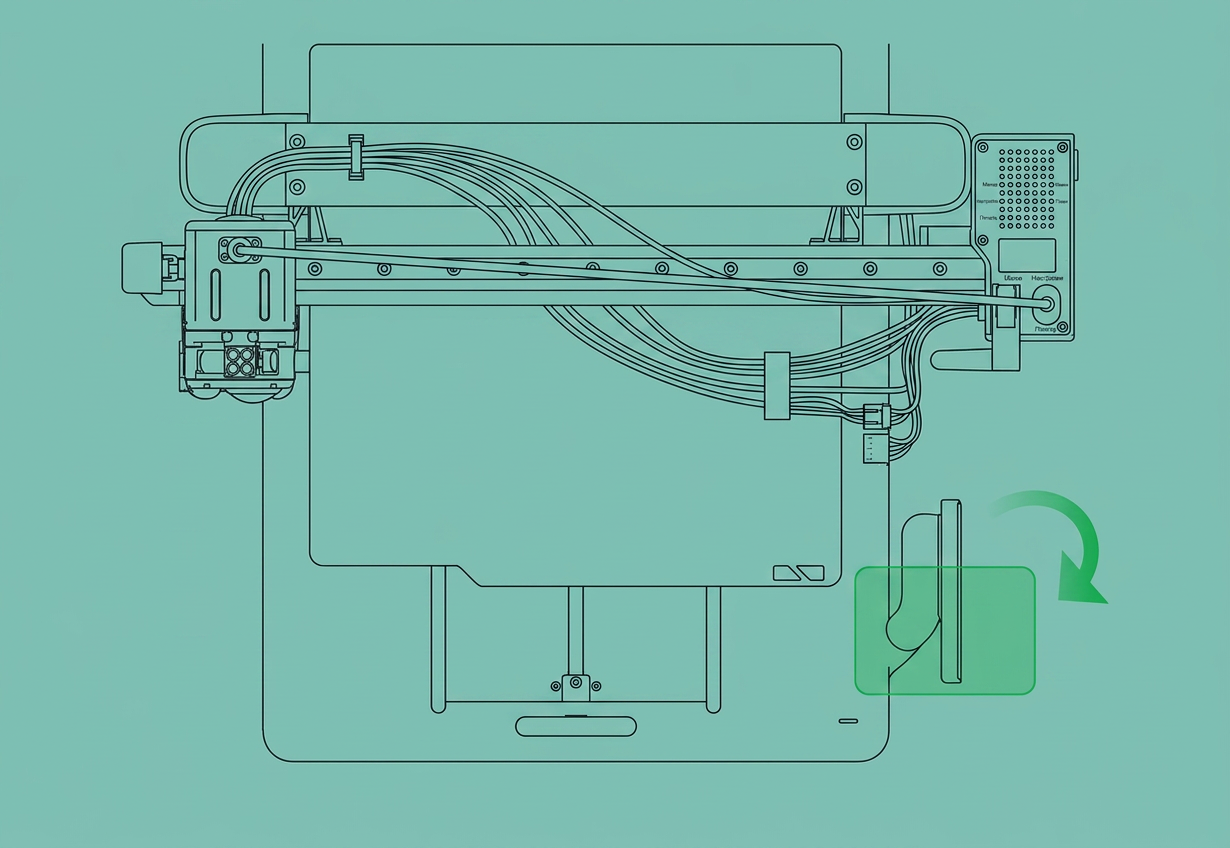

Шаг 14: Раскройте сенсорный экран и снимите защитную пленку с экрана.

Разложите сенсорный экран и убедитесь, что он установлен правильно, как показано на картинке.

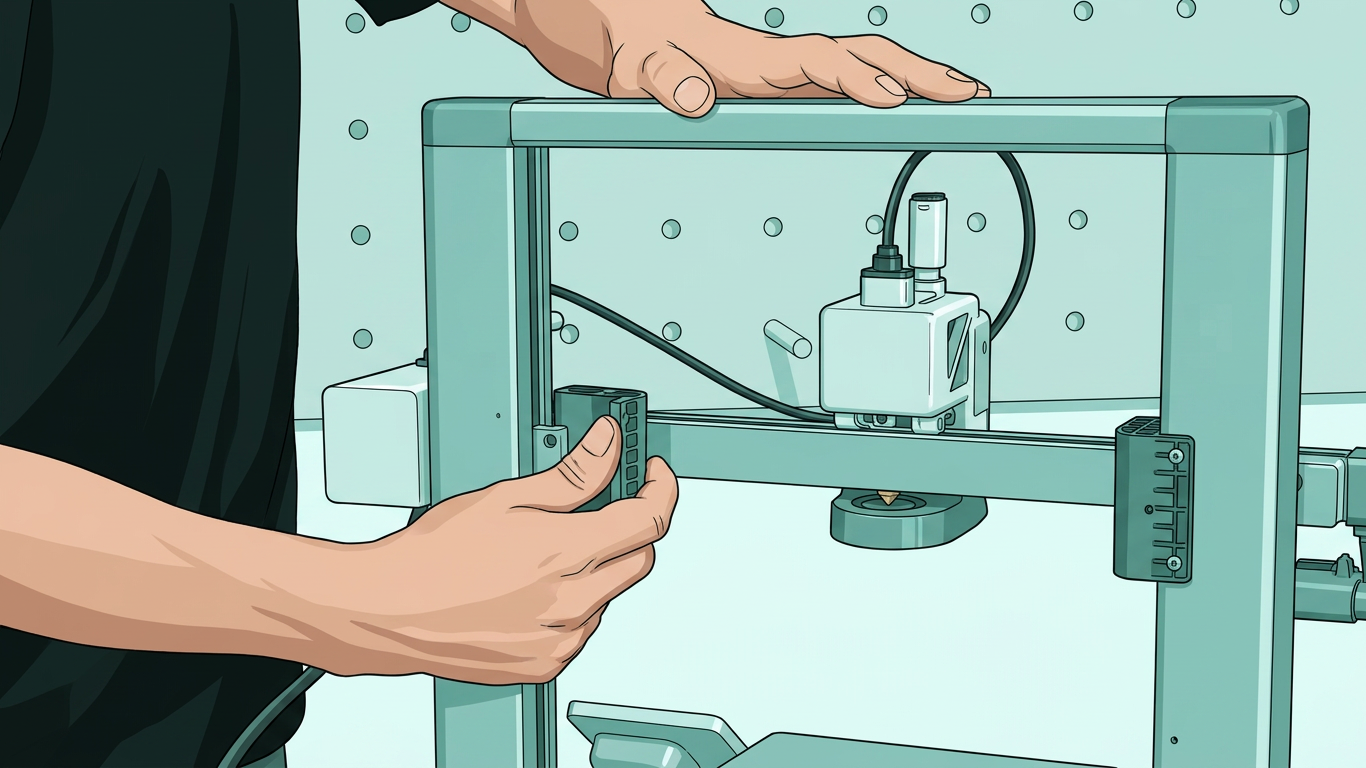

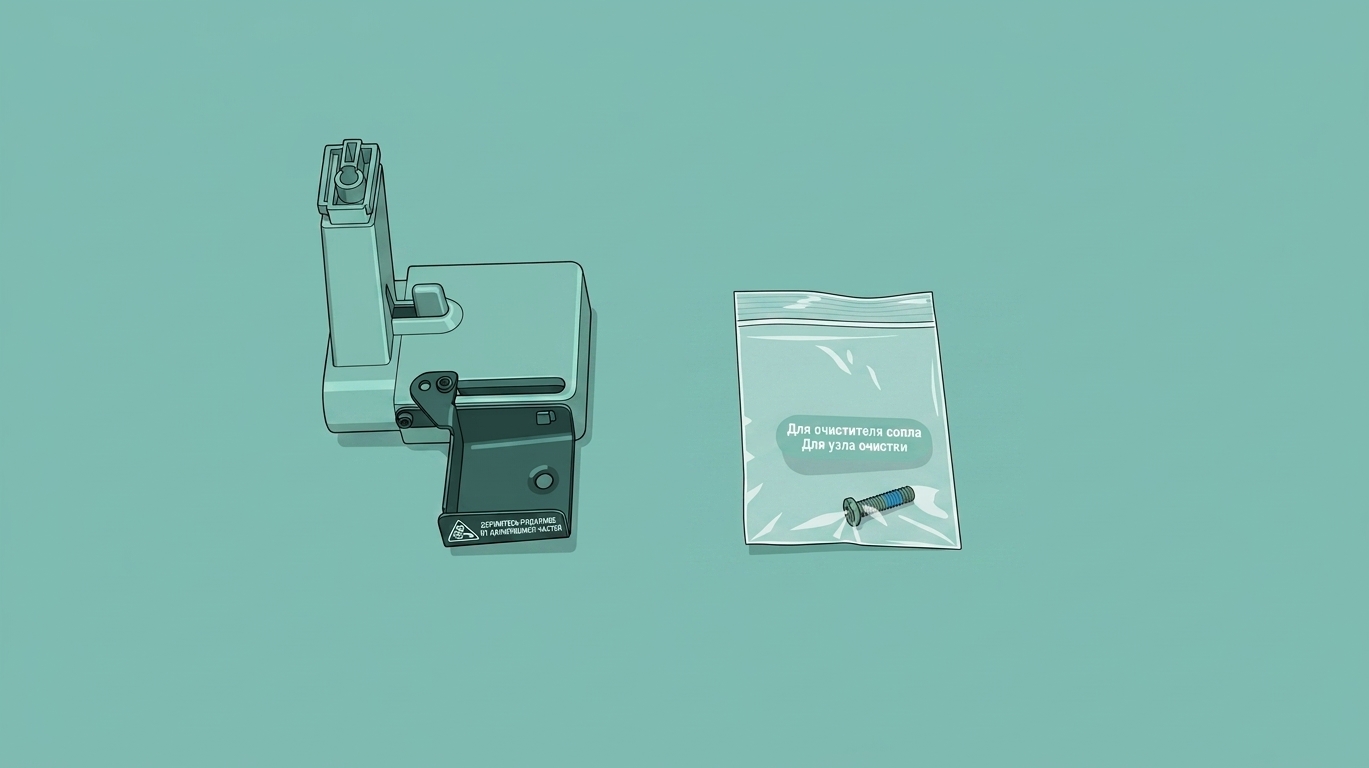

Шаг 15: Установка очистителя сопла

Если печатающая головка переместилась в крайнее левое положение во время работы, перед установкой очистителя сопла аккуратно сдвиньте головку в сторону крышки мотора, чтобы освободить место для установки.

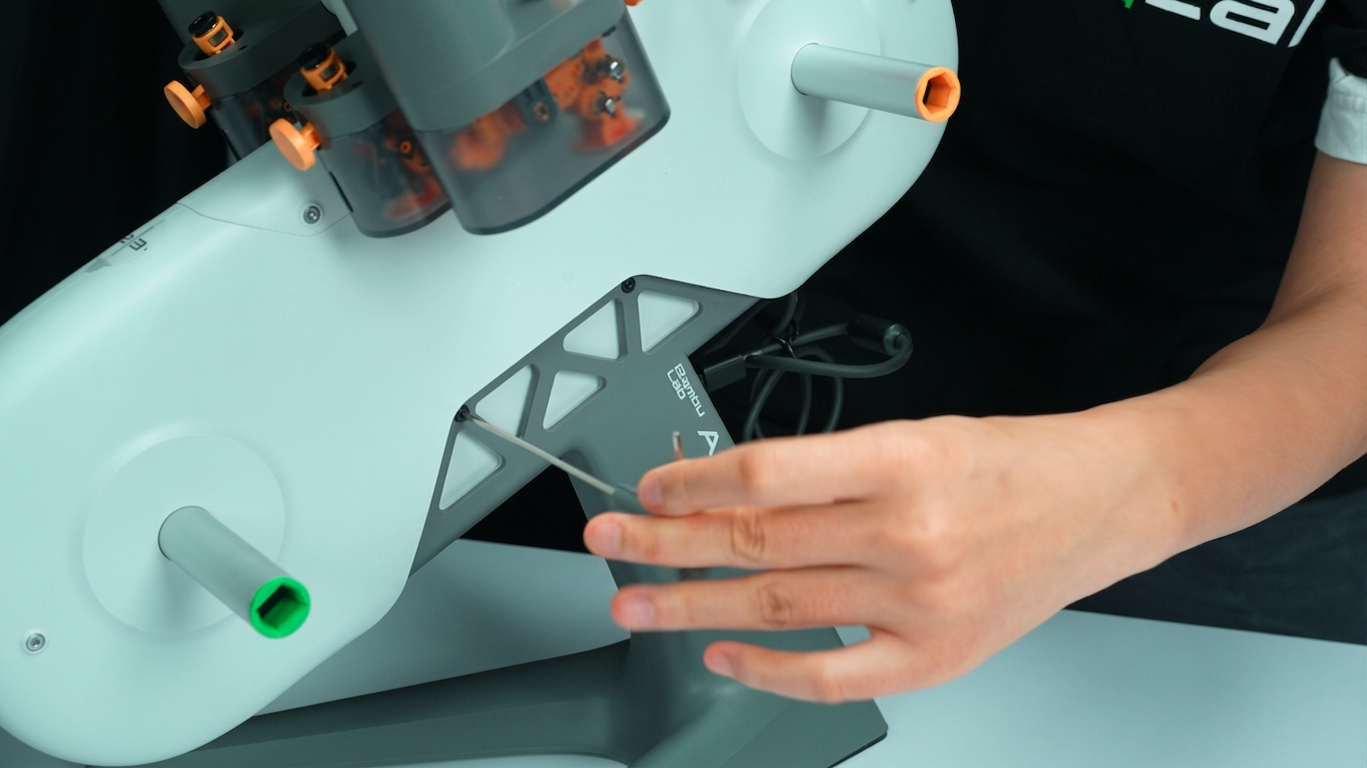

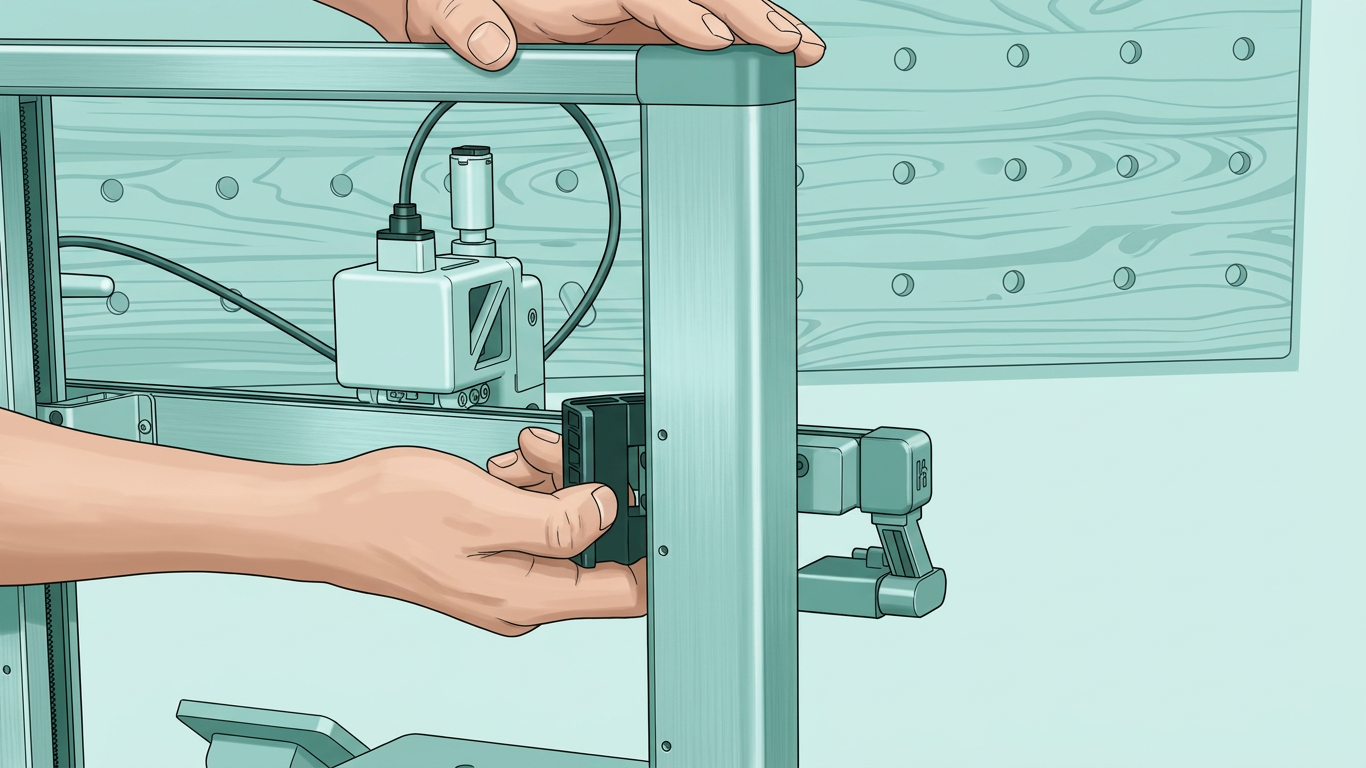

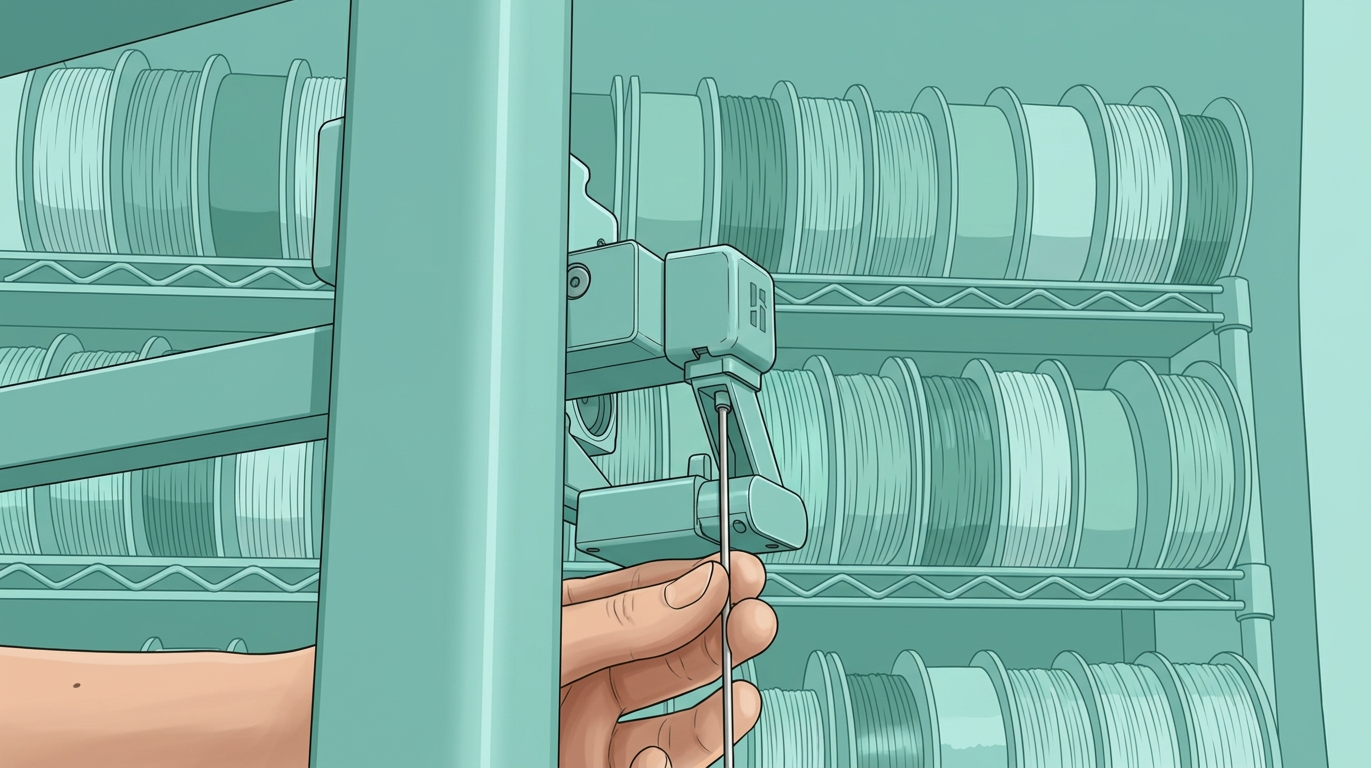

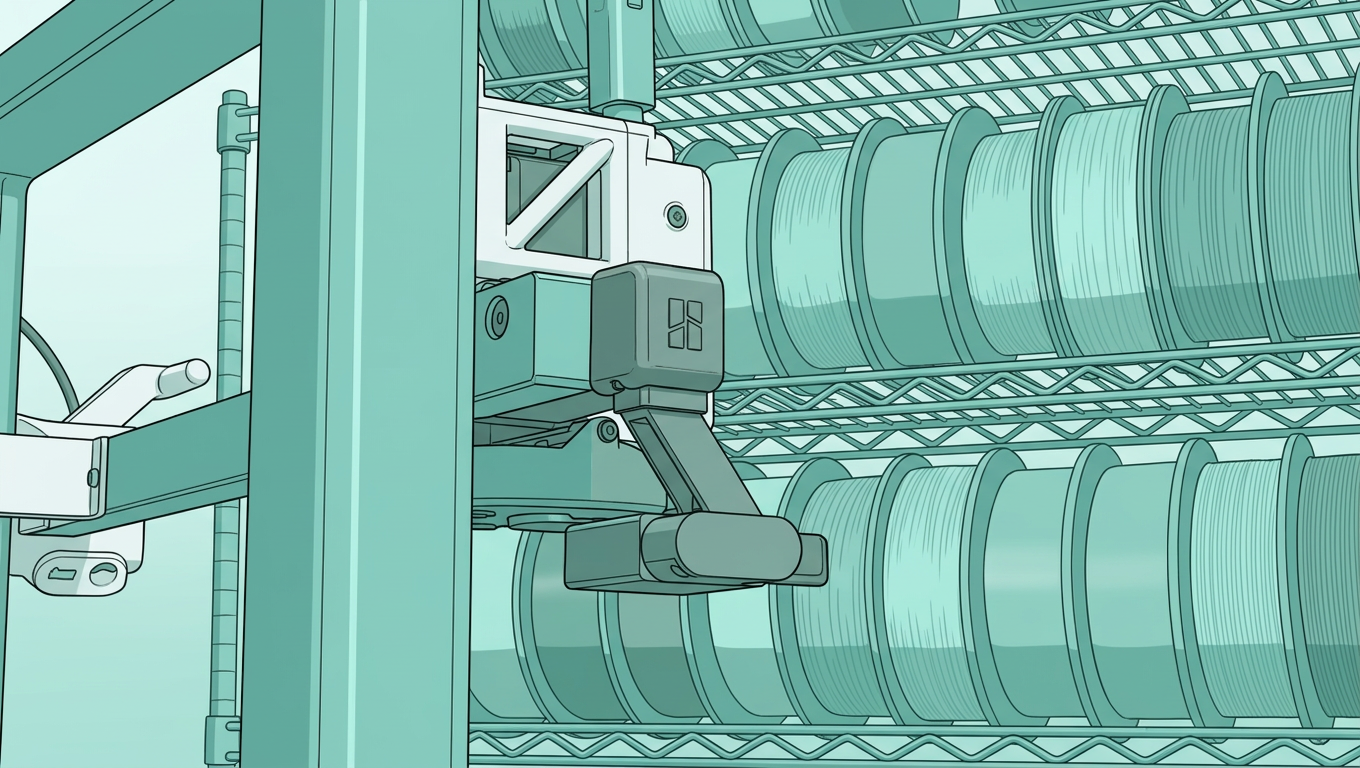

Вставьте блок очистителя сопла в паз на конце оси X сзади наперед. Установите винт 1*M3-12 (Для очистителя сопла) из коробки с аксессуарами, чтобы закрепить очиститель сопла.

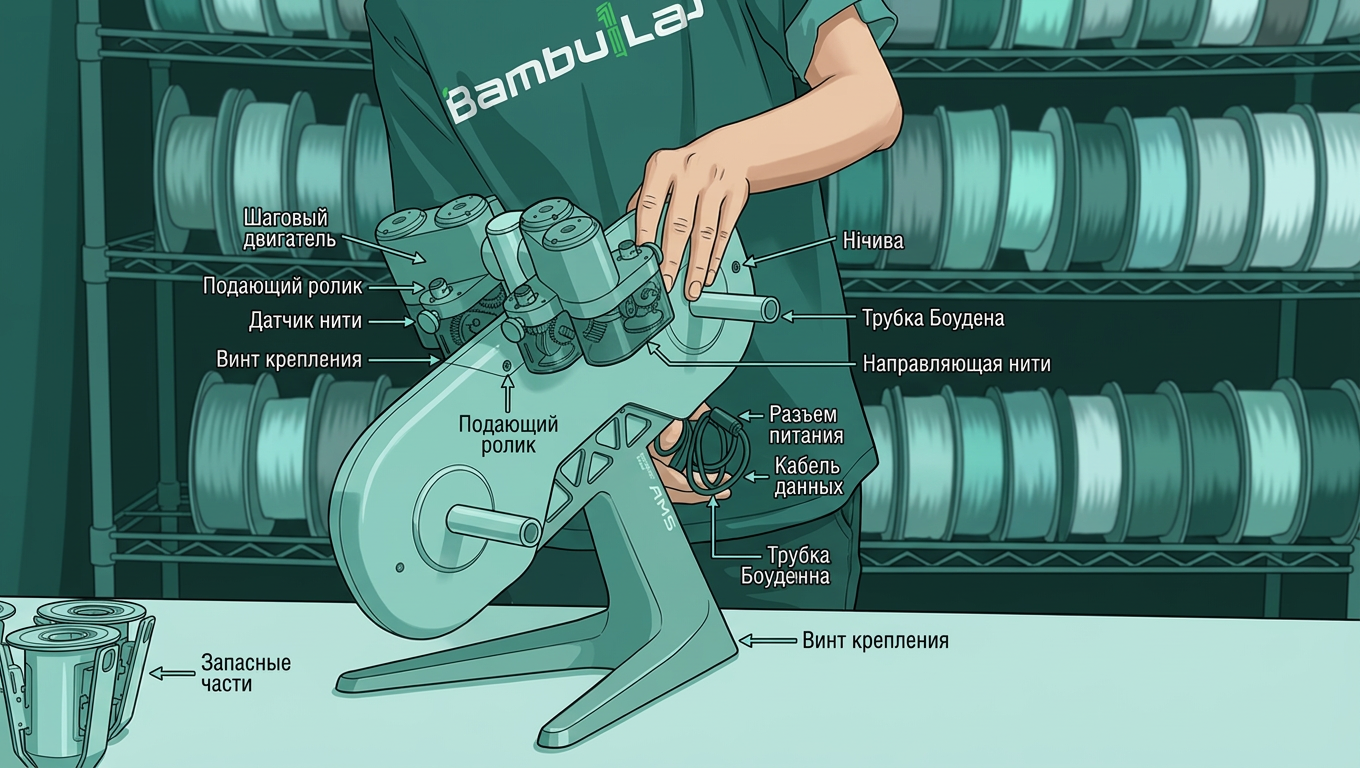

Шаг 16: Сборка AMS lite

1. Поместите корпус AMS lite на подставку. (кабель на верхнем конце)

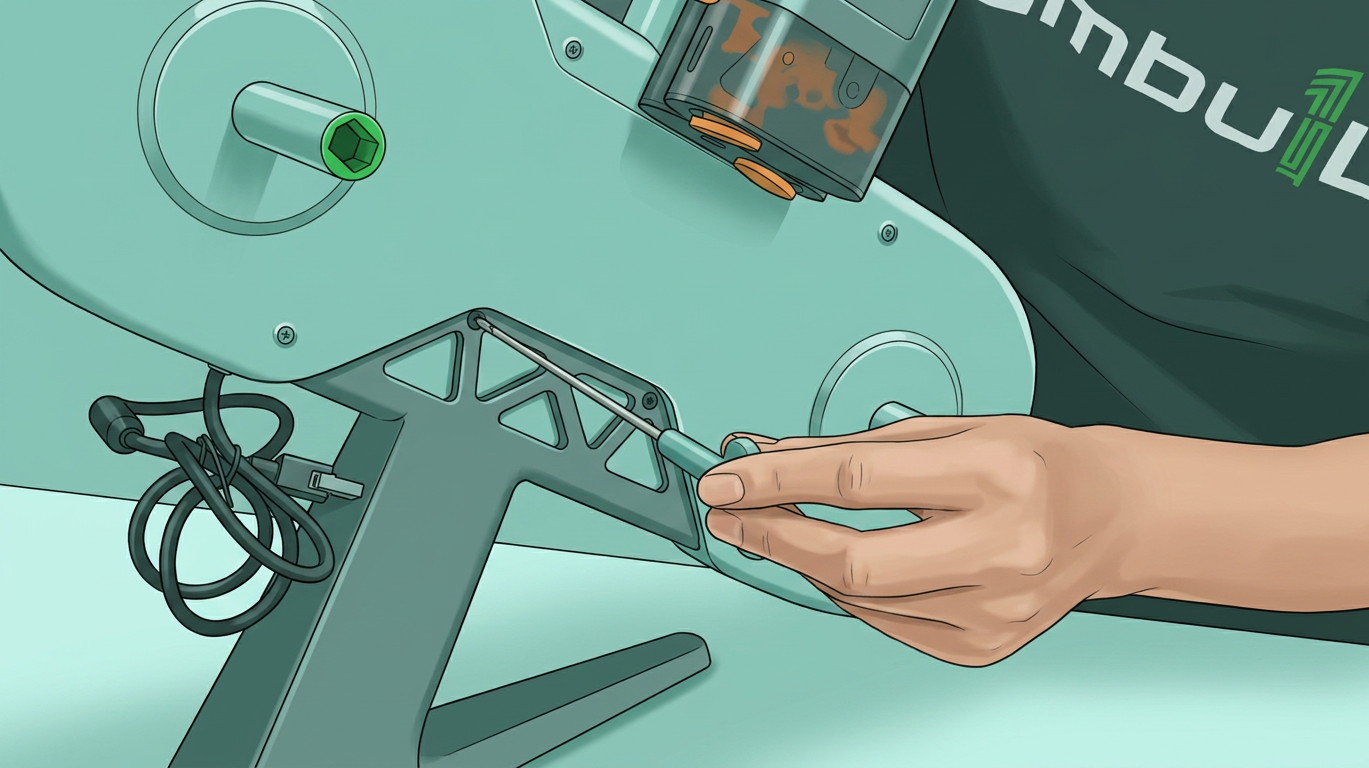

2. Закрепите AMS lite четырьмя винтами 4*BT3-8 (Для подставки AMS) из коробки с аксессуарами

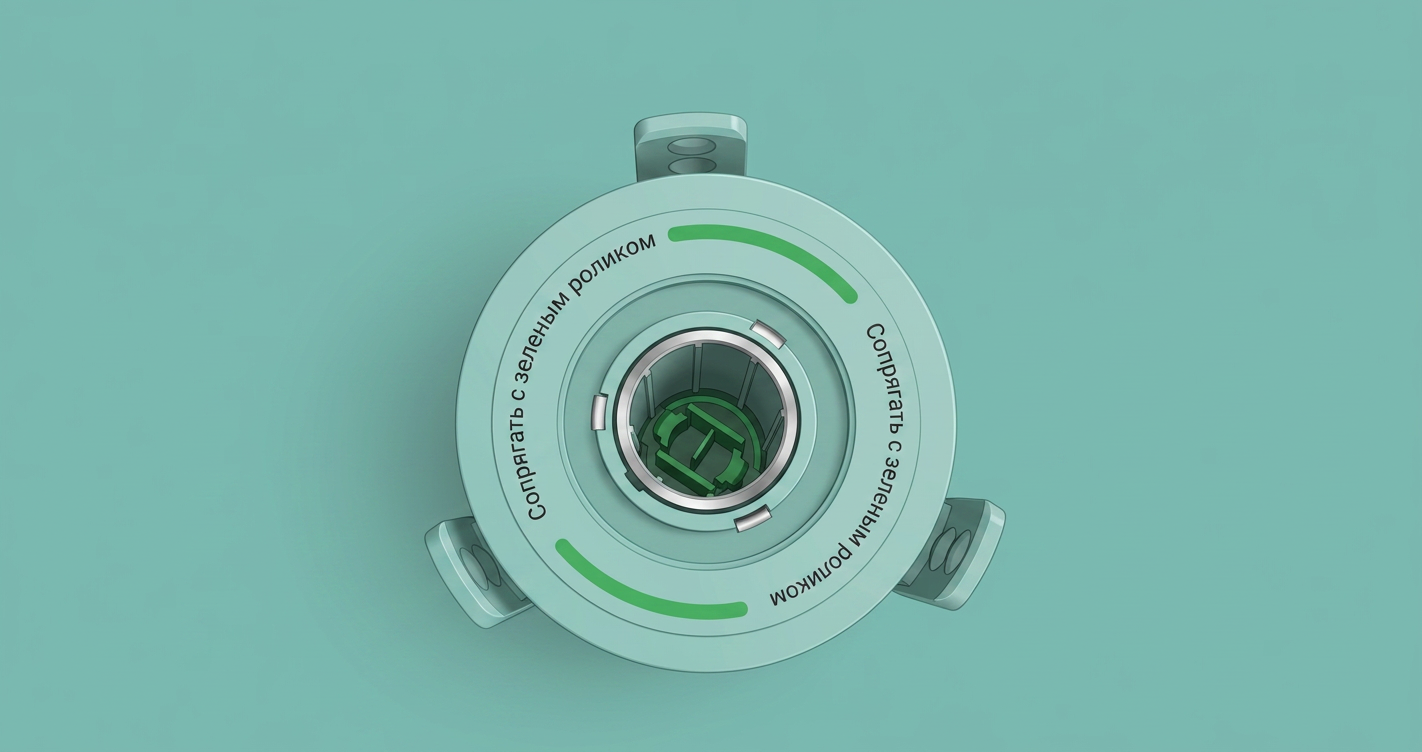

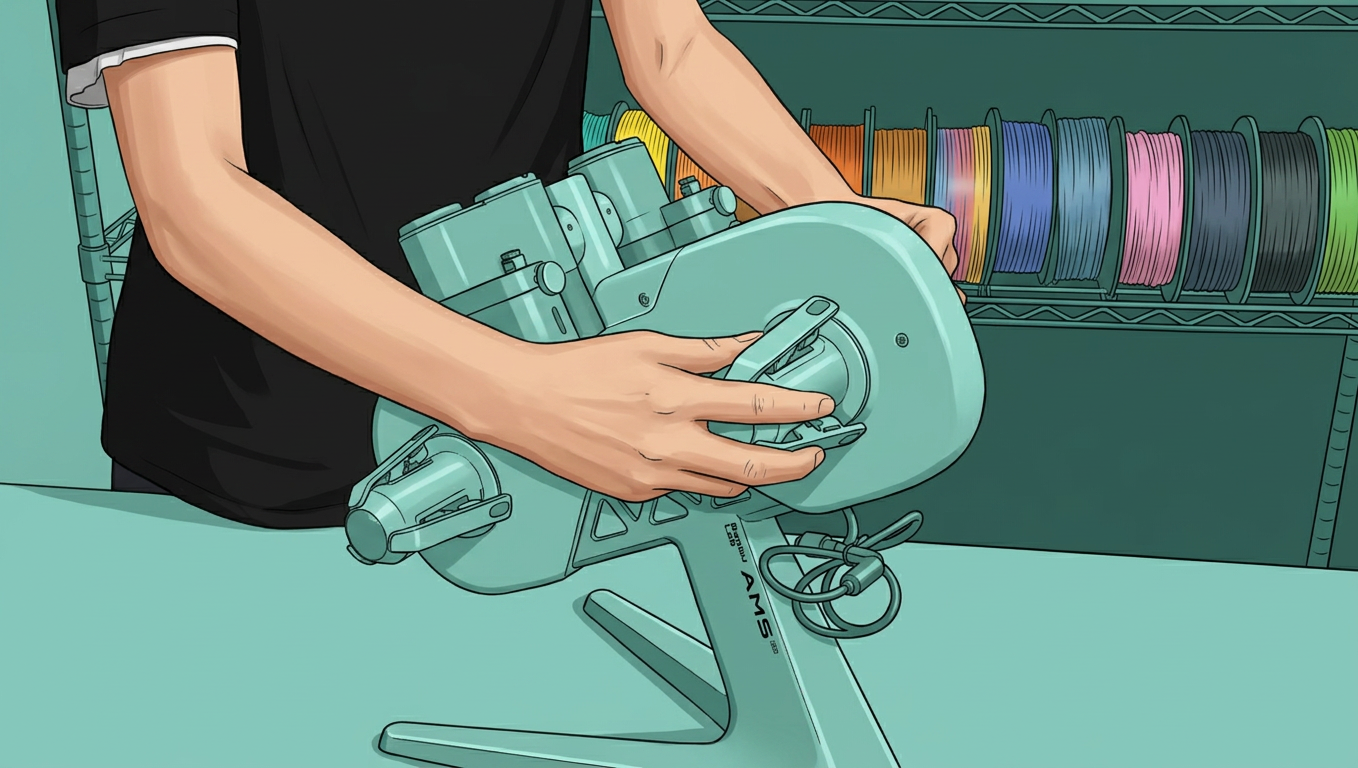

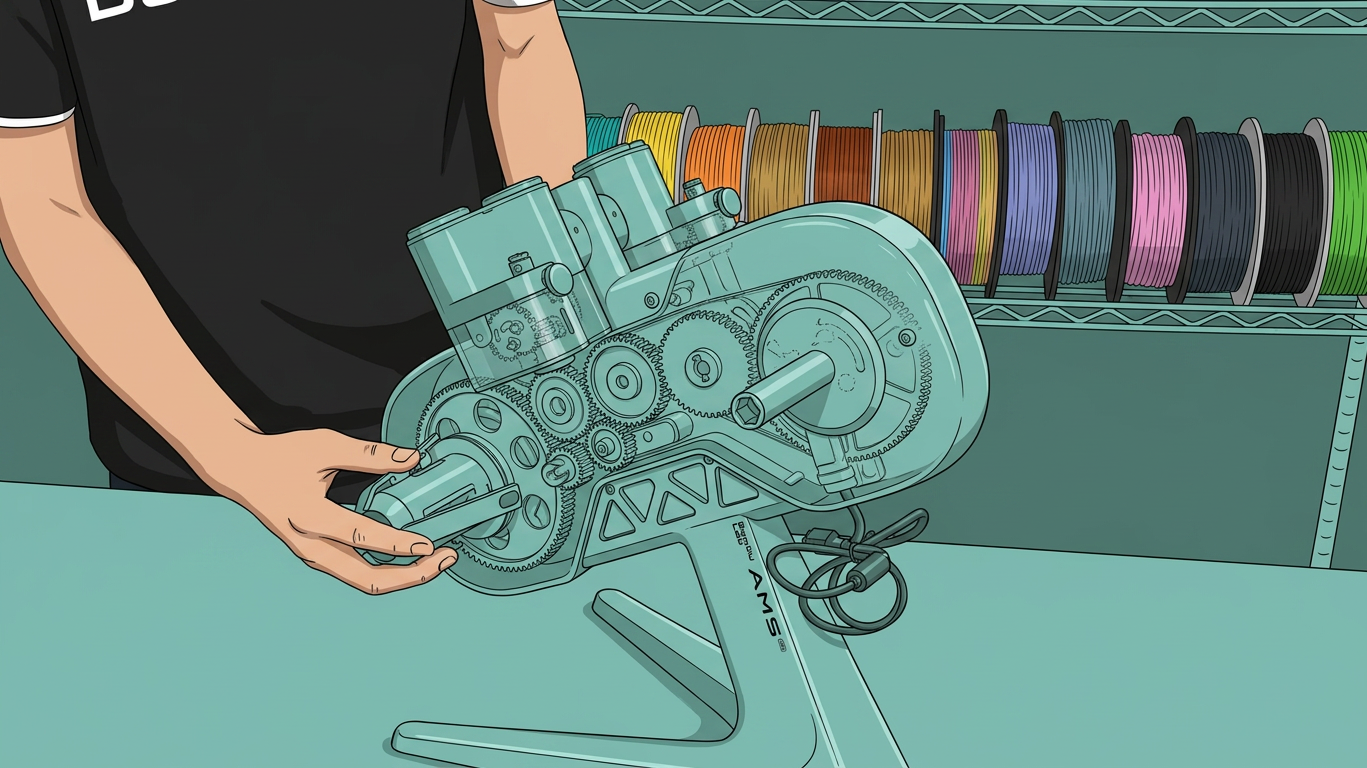

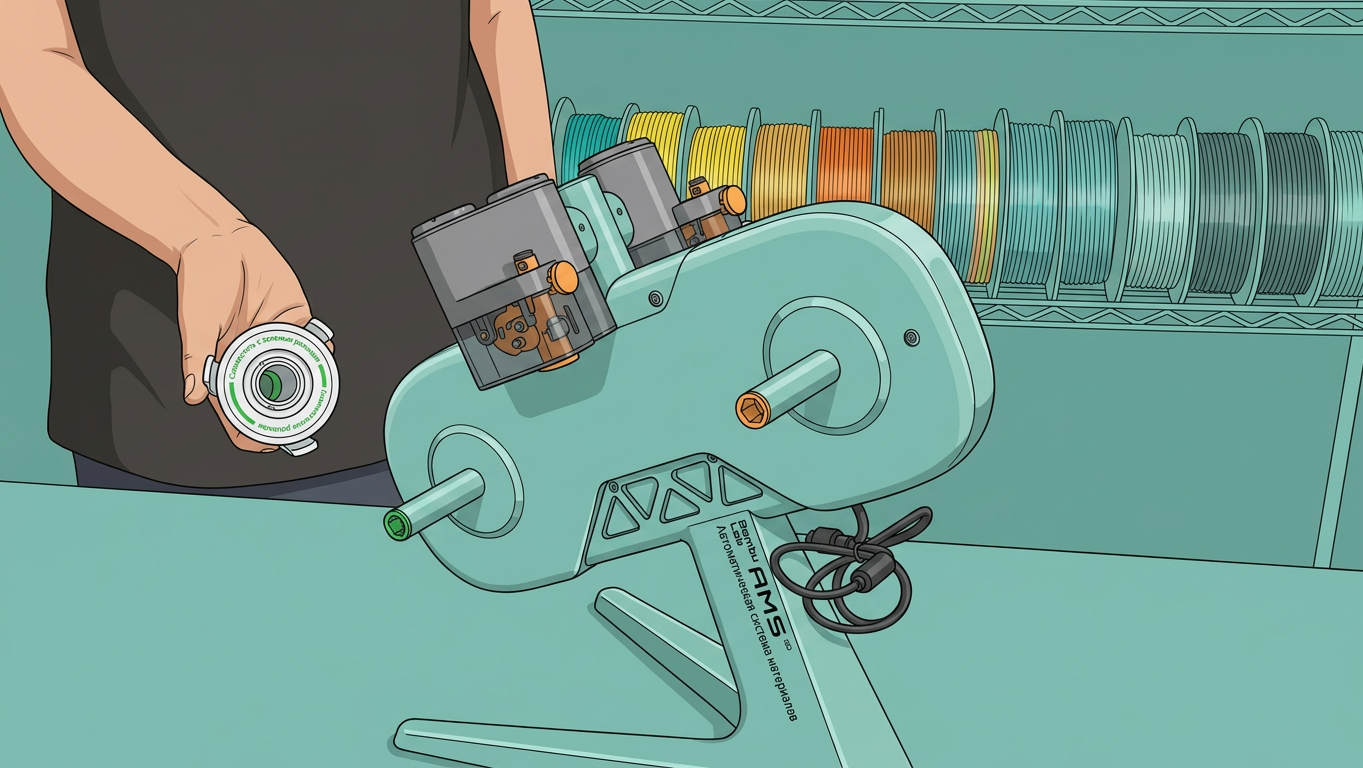

3. Вставьте вращающиеся держатели катушек (в), внимательно следя за совпадением цветов, чтобы не повредить детали. (как показано на схеме: желтый с желтым, зеленый с зеленым)

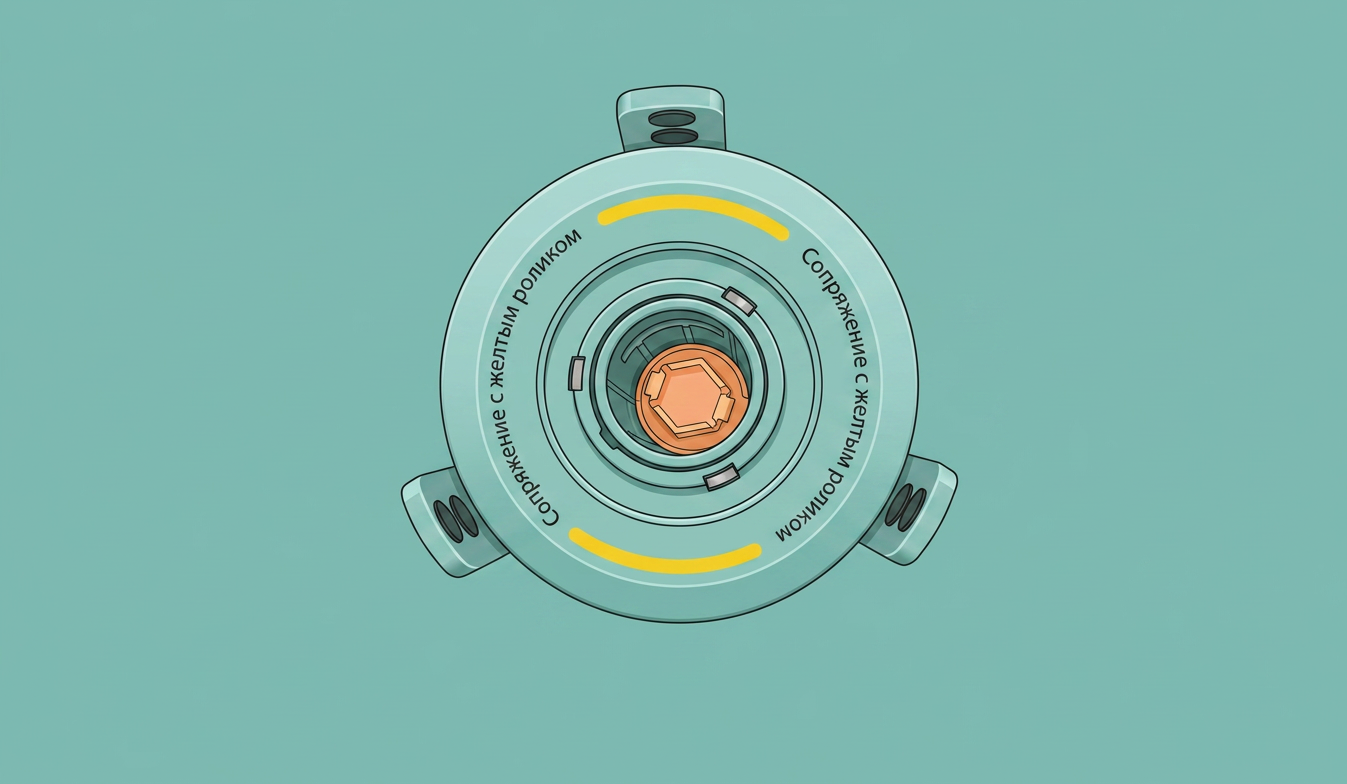

Желтые вращающиеся держатели катушек имеют внутри шестиугольный зажим, что облегчает совмещение с фиксирующим положением. Зеленые вращающиеся держатели катушек прямоугольные, поэтому рекомендуется предварительно примерно совместить их с отверстием перед вставкой, затем сдвинуть их параллельно с небольшими корректировками, чтобы обеспечить совмещение с фиксирующим положением.

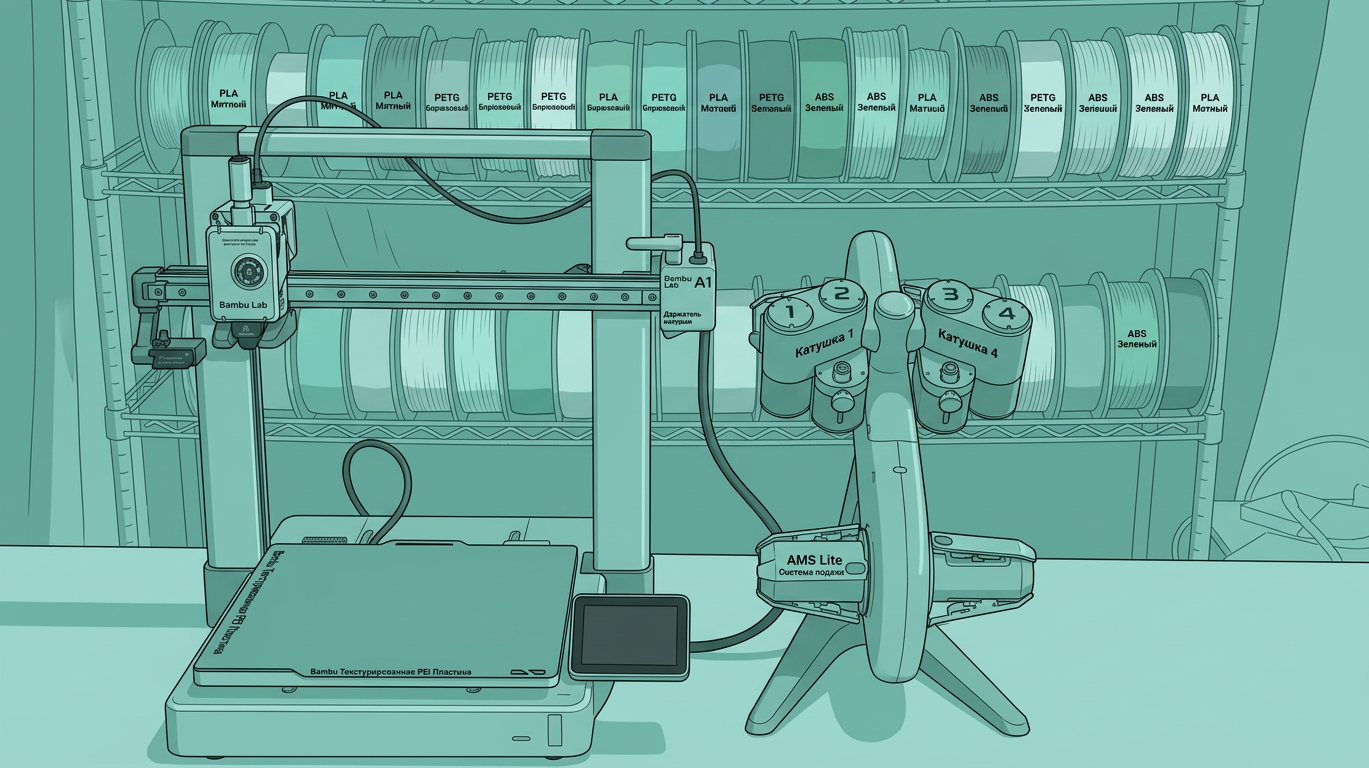

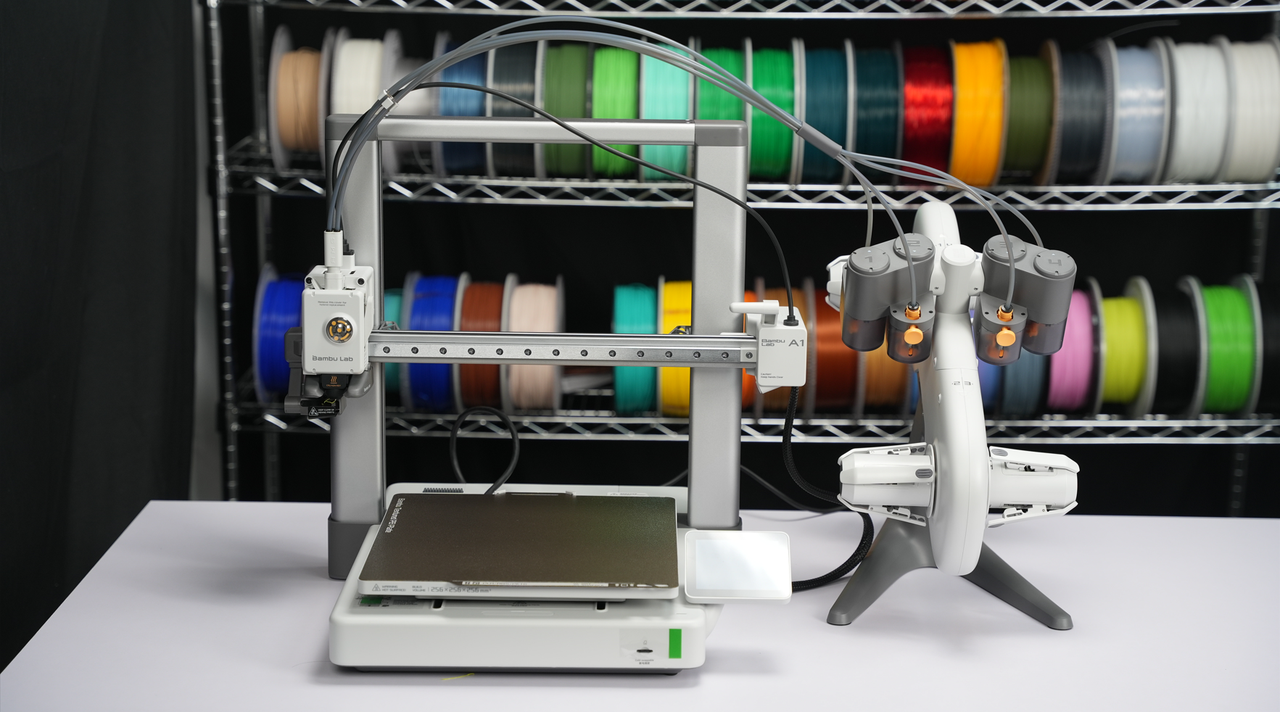

4. После успешной установки вращающихся держателей катушек поместите AMS lite справа от принтера A1.

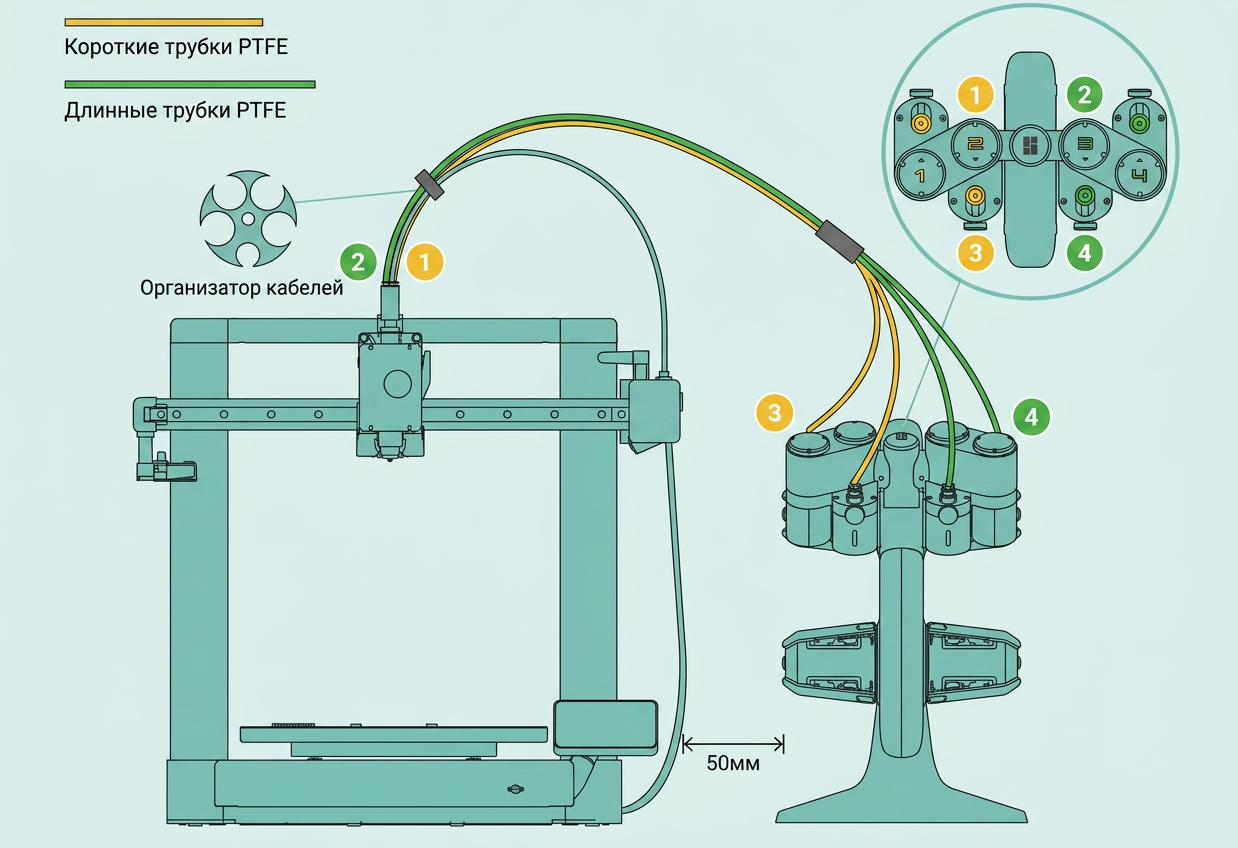

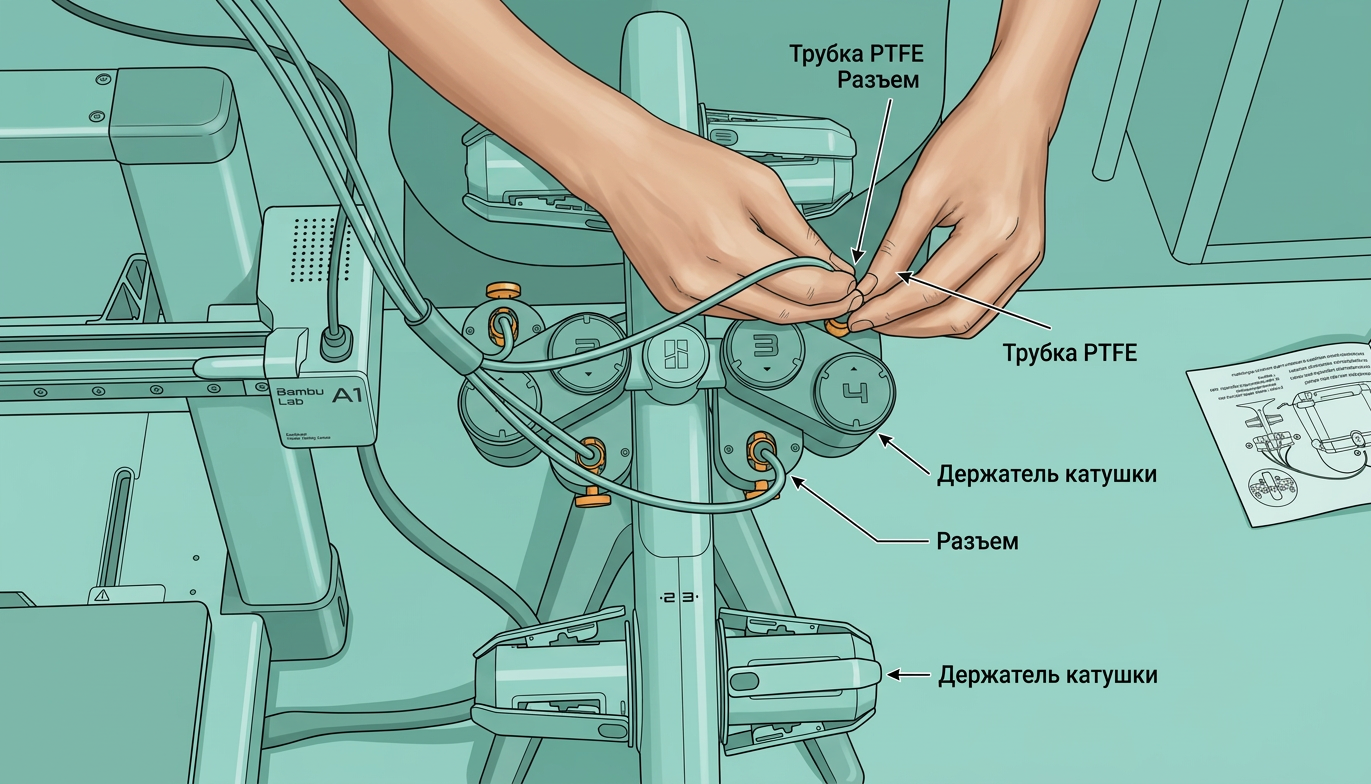

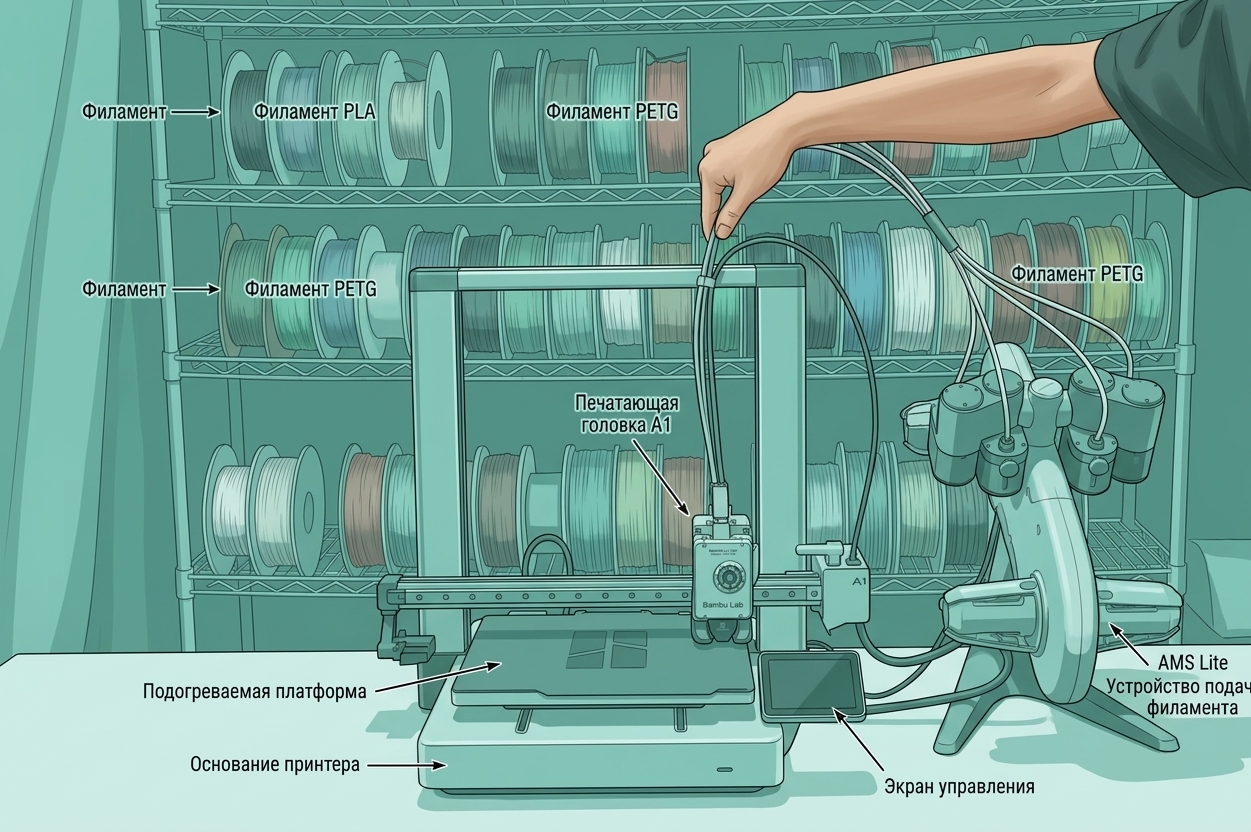

ptfe-tubes-into-the-toolhead-filament-hub">5. Вставьте все четыре трубки PTFE в хаб для филамента печатающей головки.

Вставьте две более короткие трубки PTFE в порты 1 и 2. Вставьте две более длинные трубки PTFE в порты 3 и 4.

Напоминание: убедитесь в правильном размещении силиконового органайзера на трубках PTFE AMS lite, чтобы избежать чрезмерного сопротивления подачи и возможных ошибок.

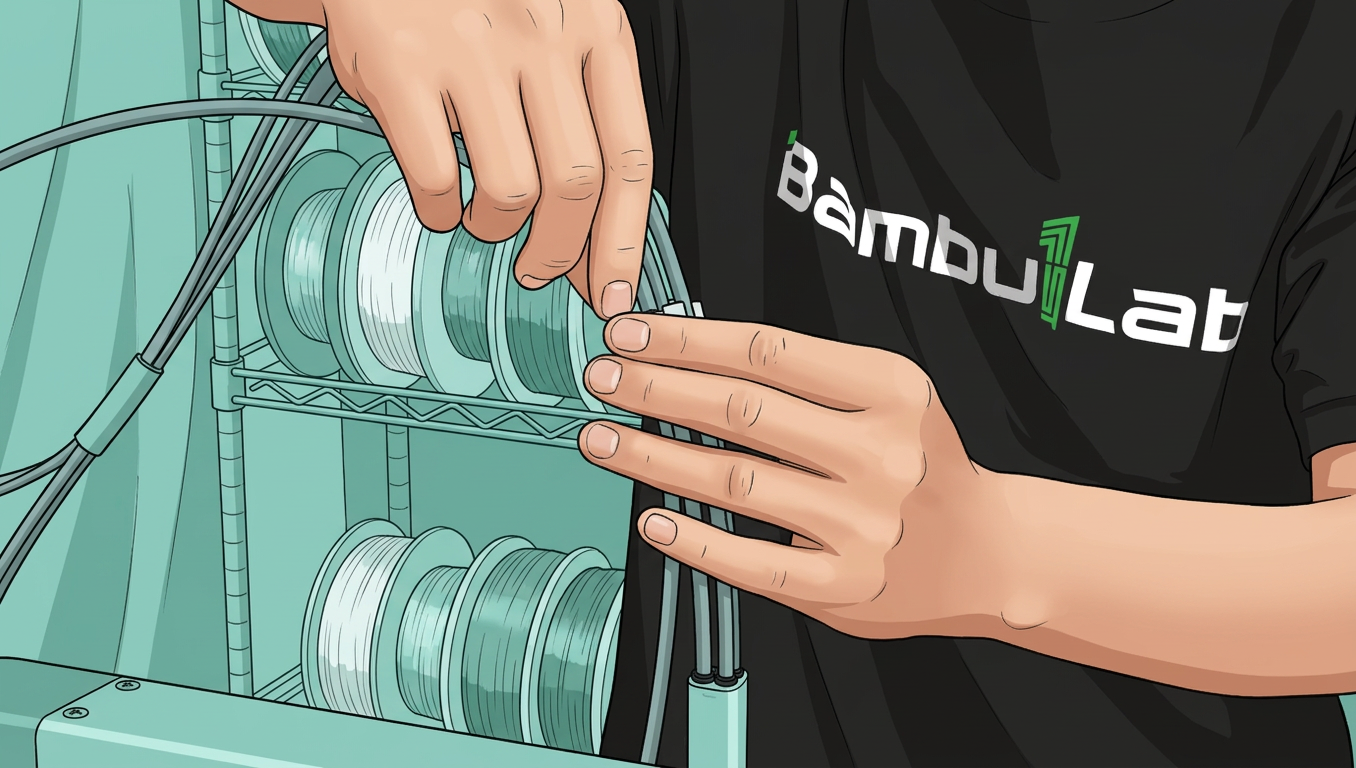

6. Вставьте кабель печатающей головки в органайзер.

Оптимальное положение органайзера — выровнять край хаба с нижним краем балки, когда он касается хотенда и нагреваемого стола. Это связано с тем, что в этом положении вероятность того, что Type-C будет мешать колонне оси Z, минимизирована, что предотвращает любые помехи соединению Type-C.

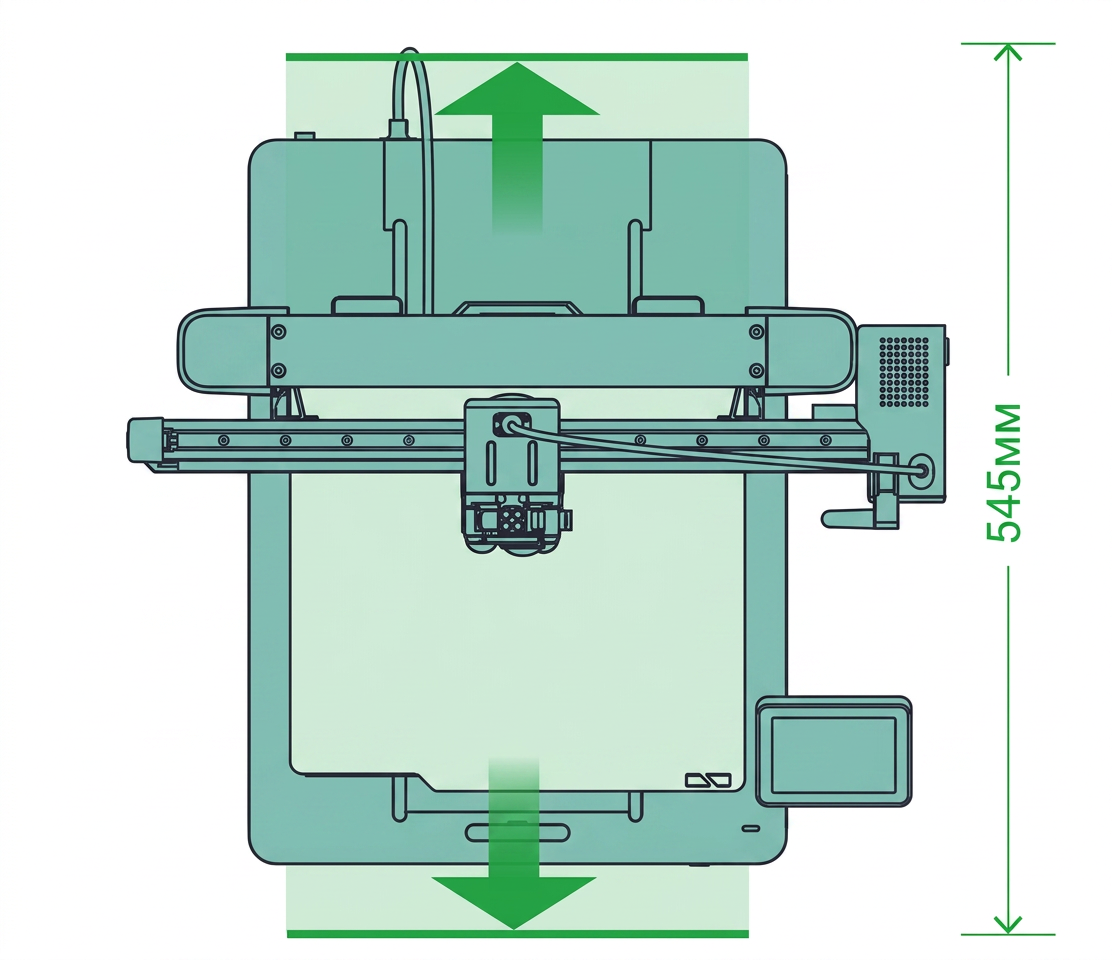

Пожалуйста, оставьте безопасное пространство для движения нагреваемого стола (на схеме показана область, необходимая для движения стола). Кабель нагреваемого стола требует больше места сзади машины, пожалуйста, проверьте выделенныйA1 FAQ относительно необходимого свободного пространства вокруг принтера.

Примечание
Трубки PTFE могут естественным образом деформироваться из-за старения после длительного использования. Когда это происходит, угол изгиба трубки подачи AMS lite может стать слишком большим, что может привести к сбоям подачи.

Вы можете следовать шагам ниже, чтобы помочь трубкам подачи AMS lite стоять вертикально:

Шаг 1: Отрегулируйте длину трубок между силиконовым органайзером и AMS lite

1. Отсоедините трубки PTFE от четырех портов на AMS lite.

2. Отрегулируйте длину трубок так, чтобы расстояние от каждого конца трубки до силиконового органайзера было примерно одинаковым.

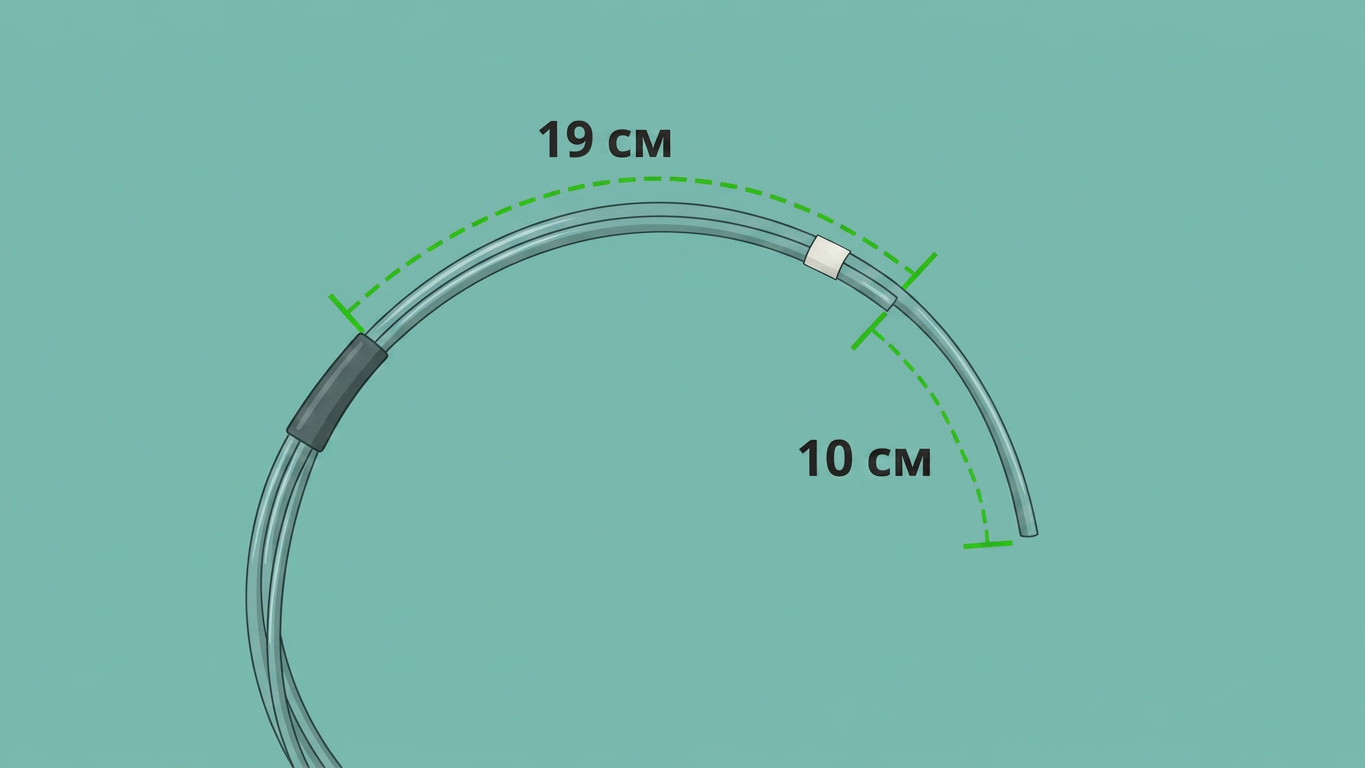

Как показано на рисунке, длина между концом трубки и силиконовым органайзером составляет примерно 15 см.

3. Вставьте две более короткие трубки PTFE в порты 1 и 2. Вставьте две более длинные трубки PTFE в порты 3 и 4.

В этот момент трубки подачи, подключенные к AMS lite, образуют структуру трехгранной пирамиды, что позволяет трубкам стоять вертикально.

Шаг 2: Отрегулируйте угол трубки

Некоторые трубки могут быть сильно изношены, и даже после выполнения Шага 1 они могут все еще стоять неправильно. В этом случае вы можете отрегулировать угол трубки.

1. Отсоедините сильно изогнутую трубку PTFE от порта AMS lite.

2. Вставьте трубку обратно в порт в направлении, противоположном ее изгибу.

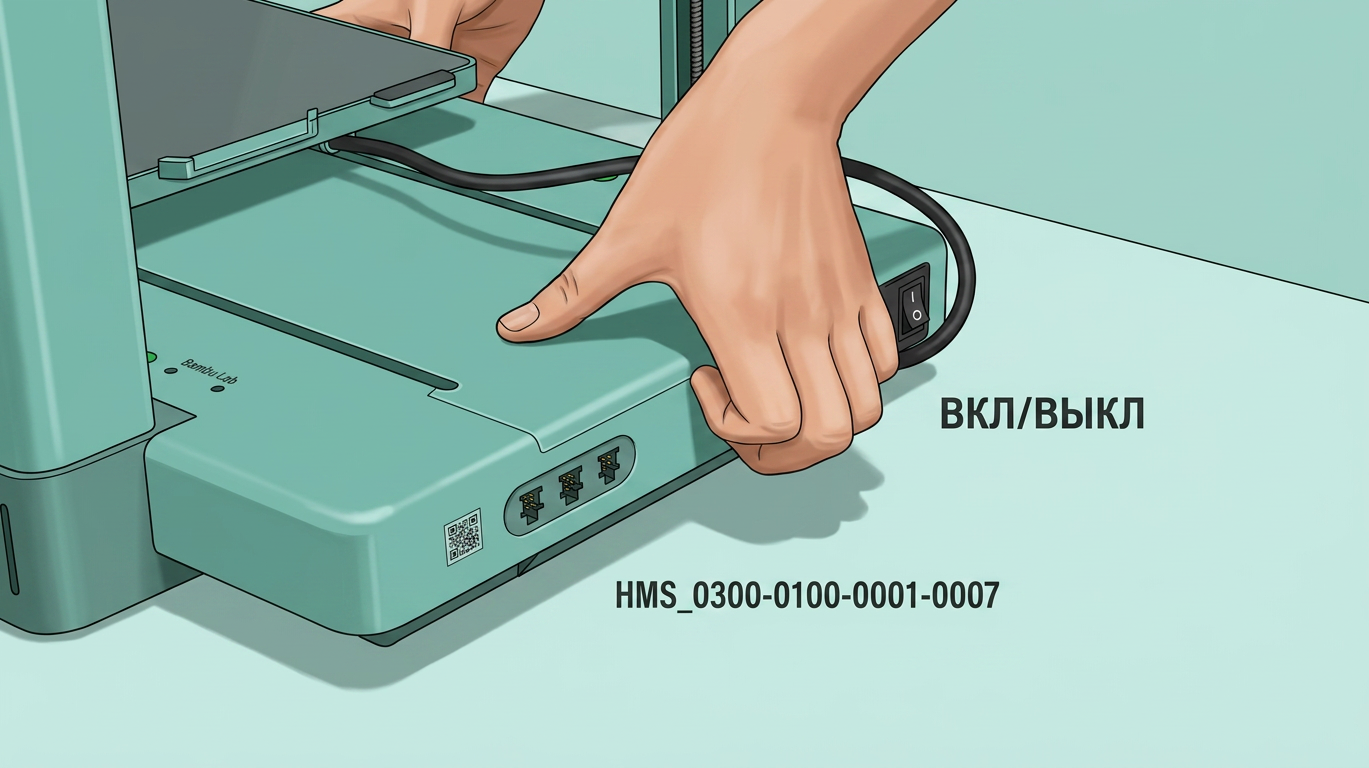

Шаг 17: Включение принтера и AMS lite

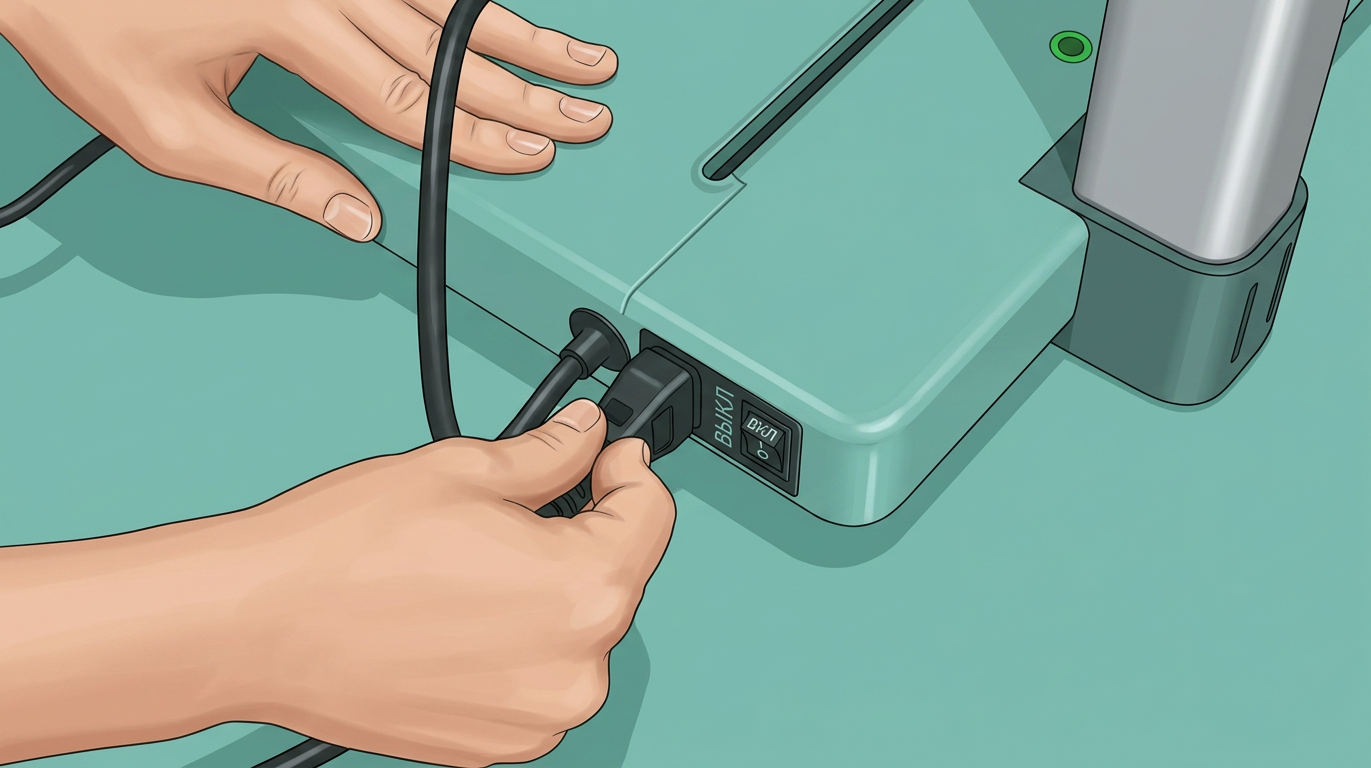

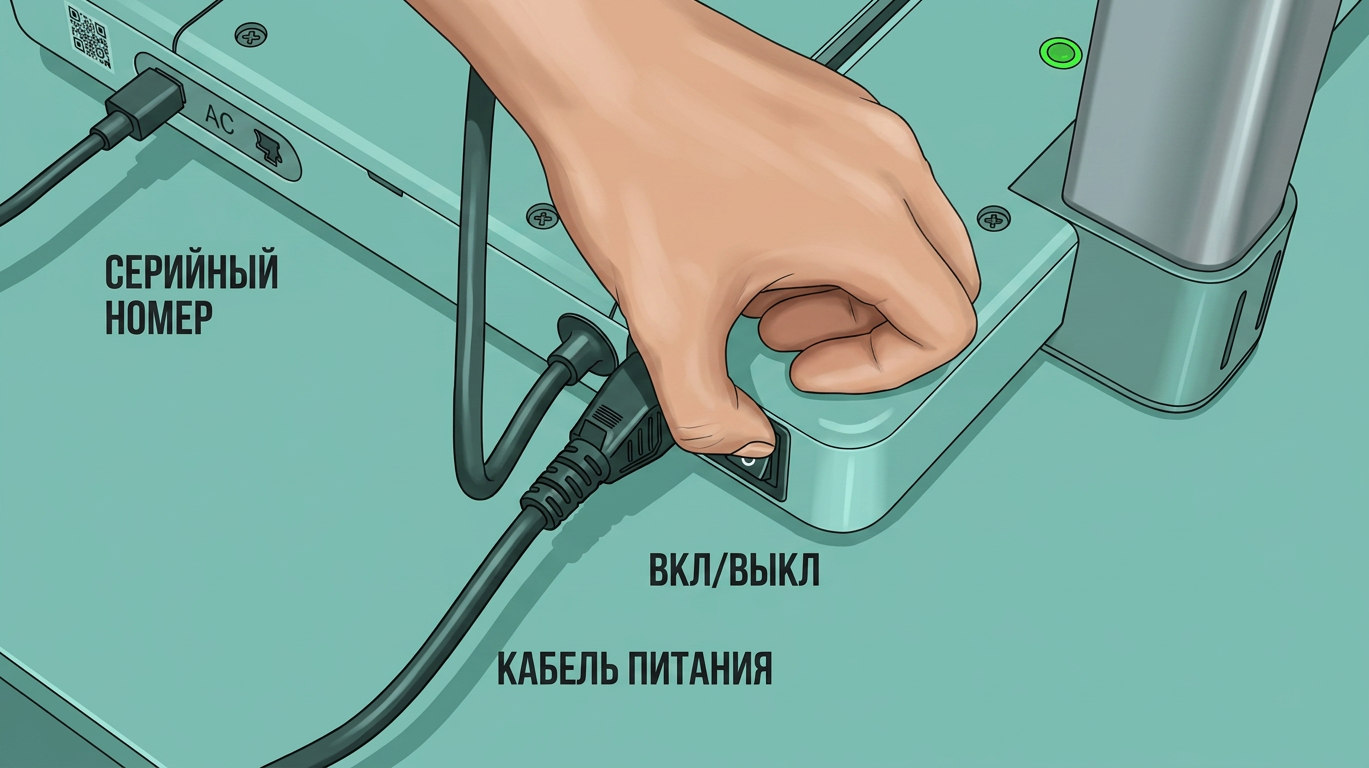

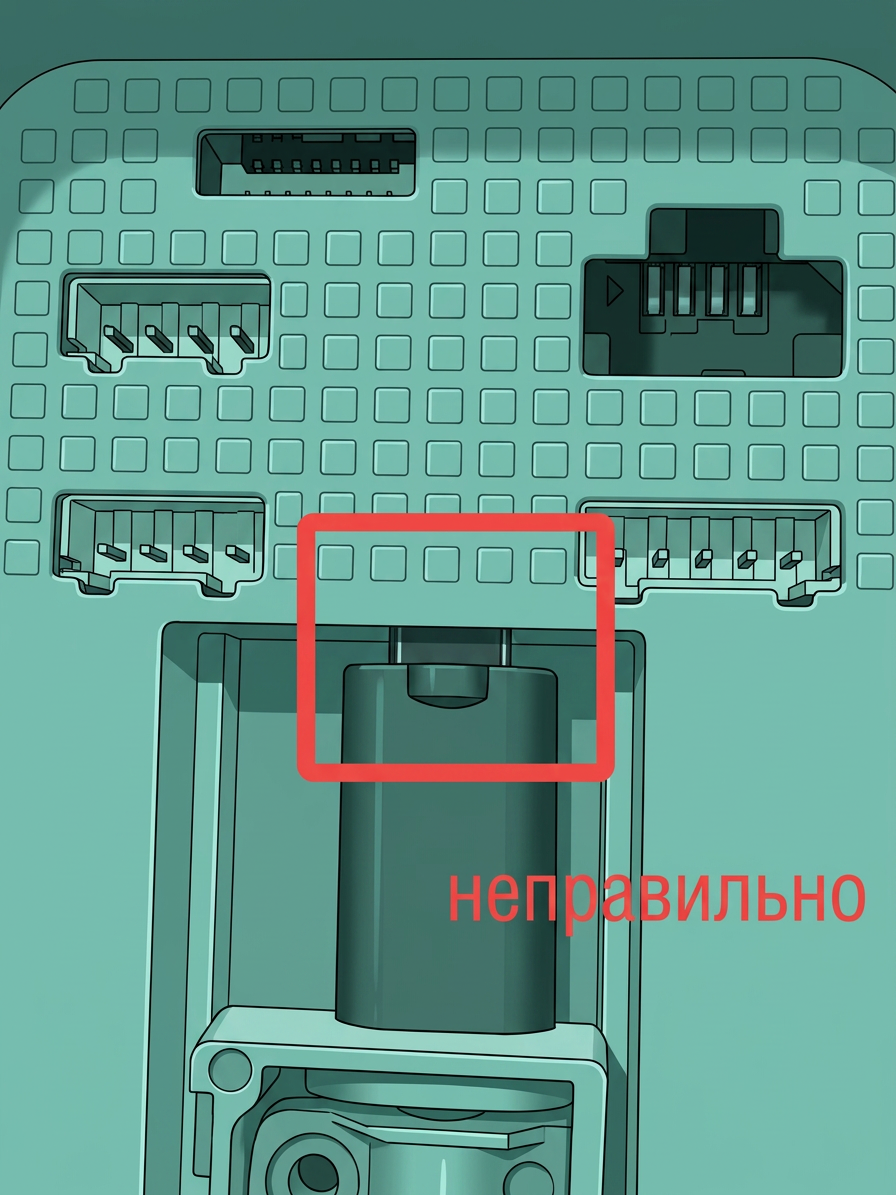

Подключите 4-контактный разъем AMS lite к порту на A1 mini. (любой из них). Убедитесь, что 4-контактный кабель вставлен правильно и совмещен с направлением защитного зажима.

Шаг 18: Следуйте подсказкам на экране, чтобы завершить процесс инициализации и калибровки.

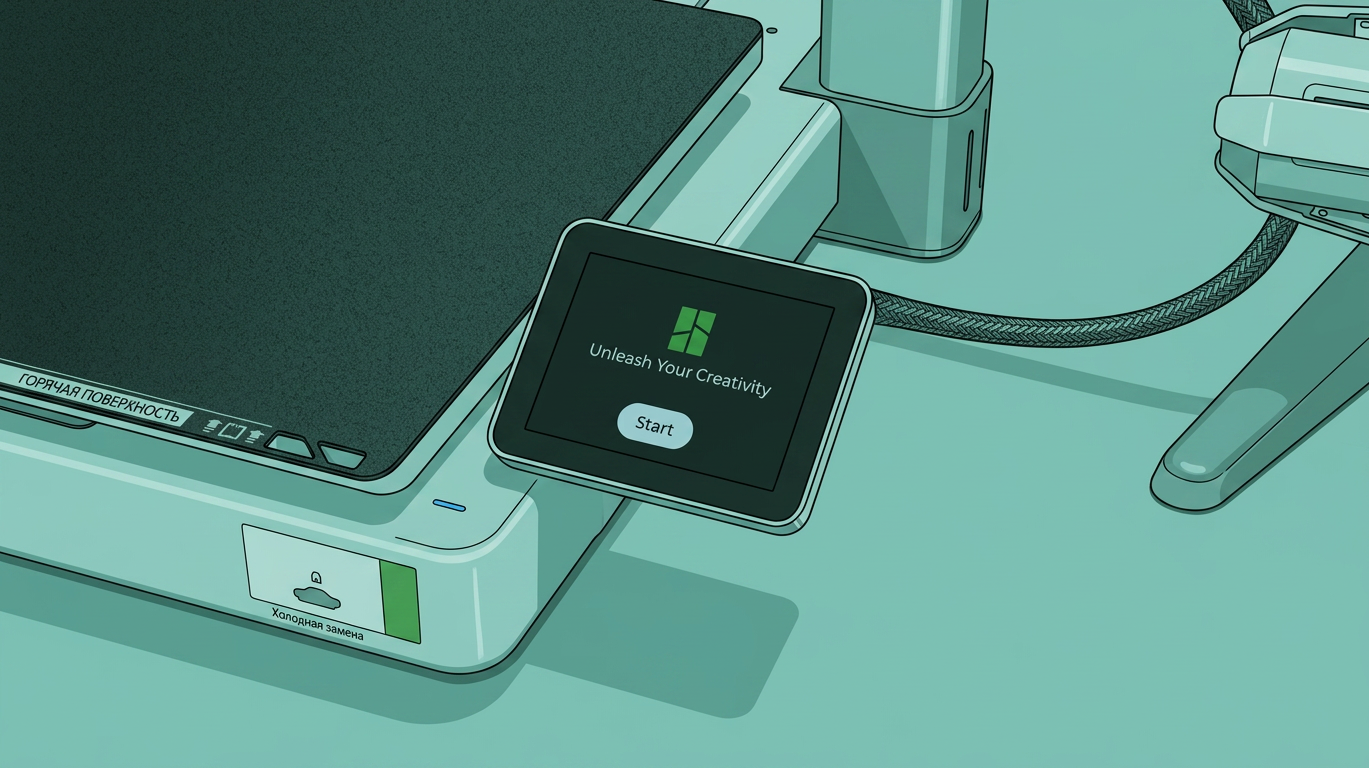

Убедитесь, что платформа для печати установлена и очищена. После включения принтера следуйте подсказкам на экране, чтобы завершить инициализацию и калибровку принтера.

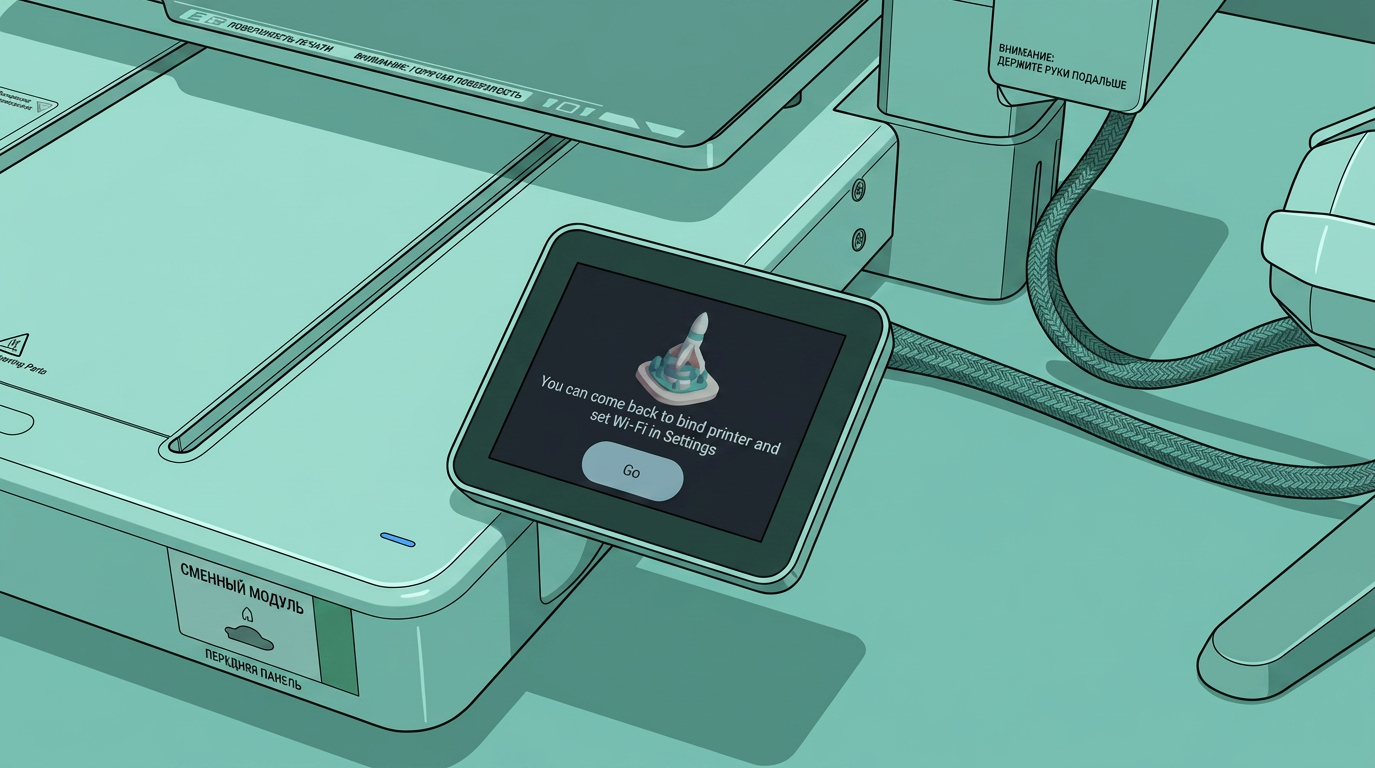

Если вы пропустили процесс настройки сети и шаги привязки Bambu Handy во время распаковки, вы все равно можете подключить и привязать принтер к Bambu Handy на странице настроек после завершения калибровки принтера.

Приложение: Установка внешнего держателя катушки филамента и начало первой печати с A1

Если вы хотите использовать внешнюю катушку, вы можете следовать следующим шагам для установки держателя катушки, трубки PTFE и катушки филамента.

Если вы используете только AMS lite для печати, вы можете выбрать, устанавливать ли держатель катушки.

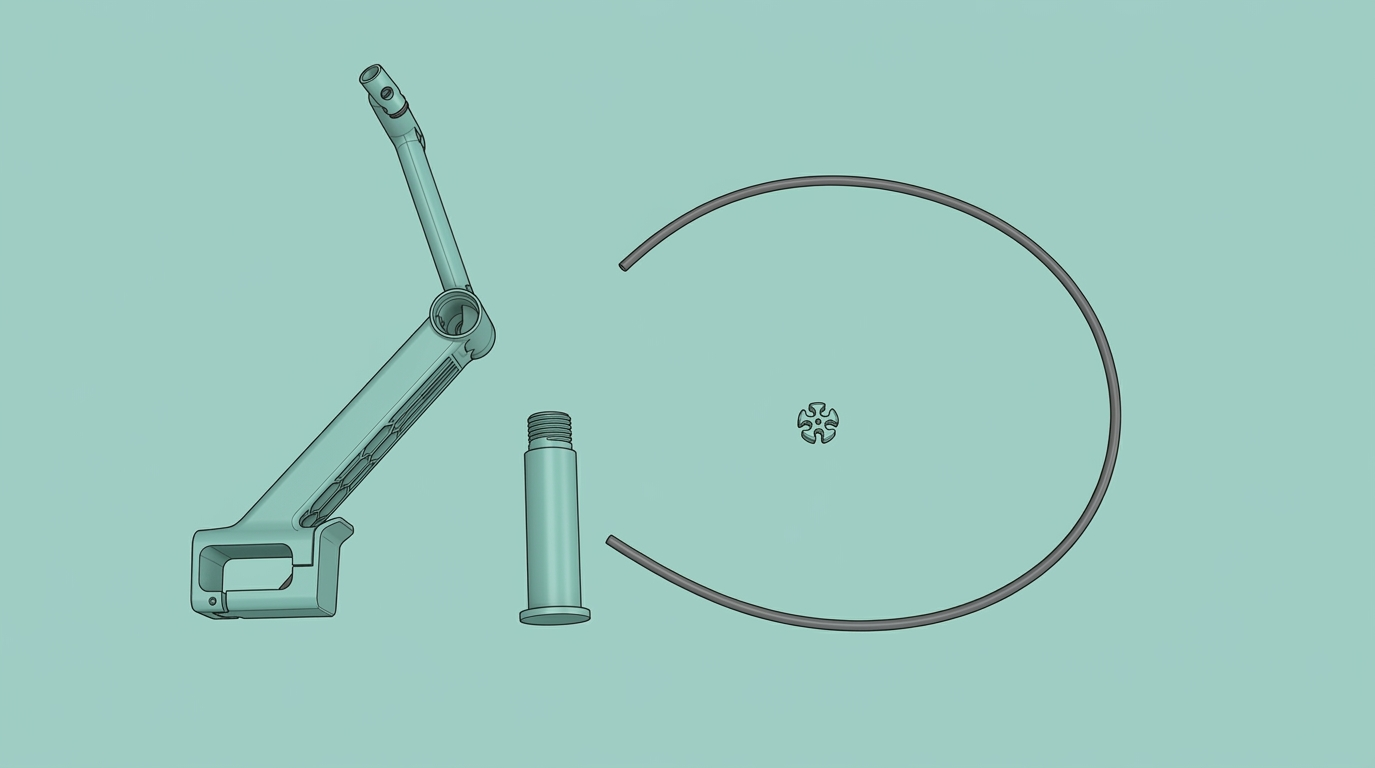

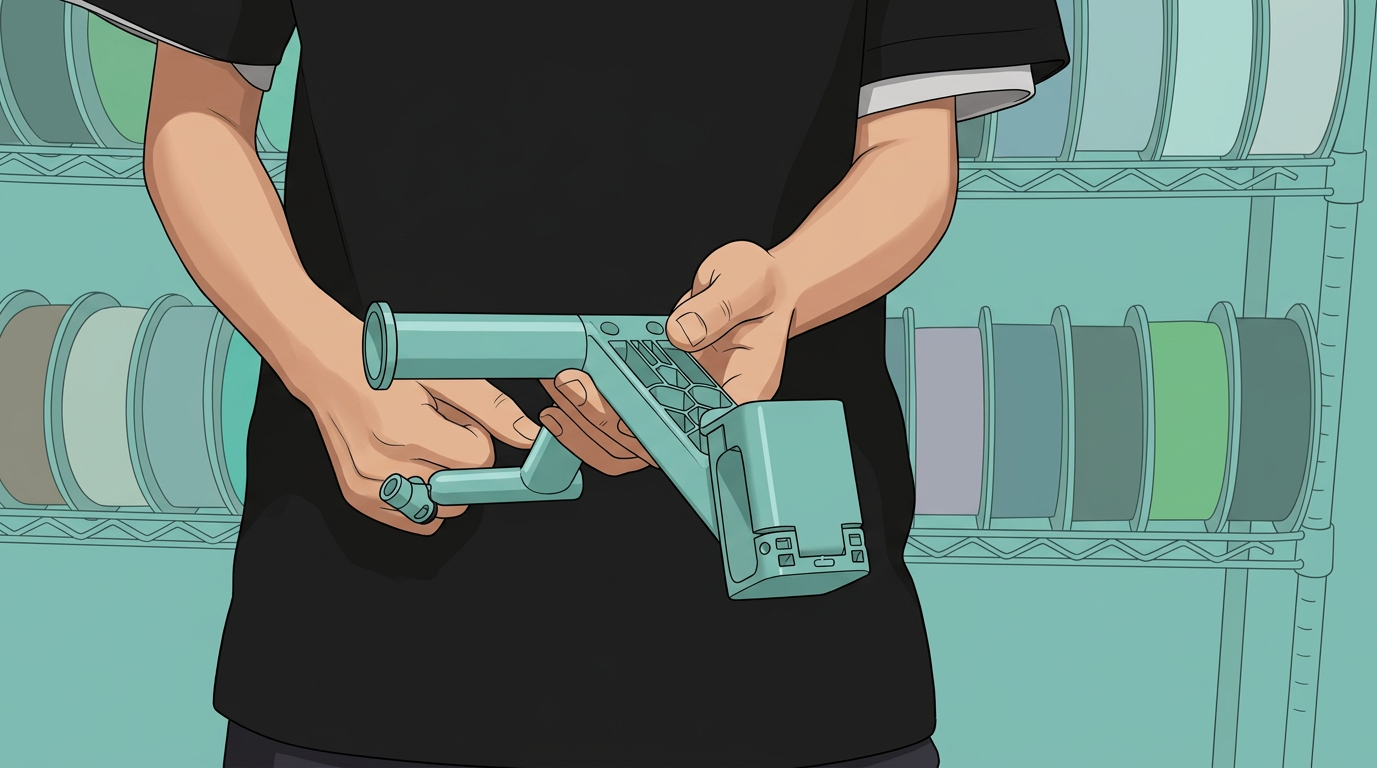

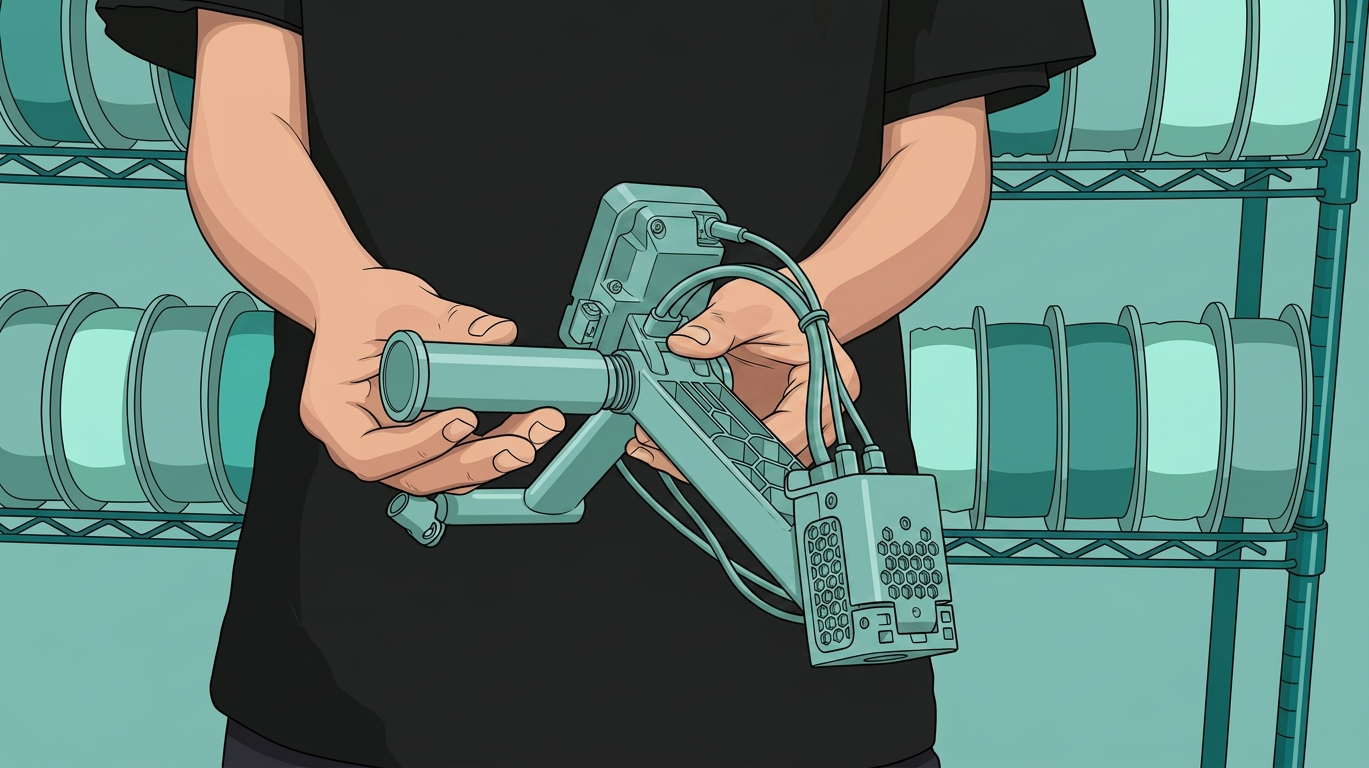

1. Соберите держатель катушки.

Вкрутите опорный вал в основной корпус держателя катушки.

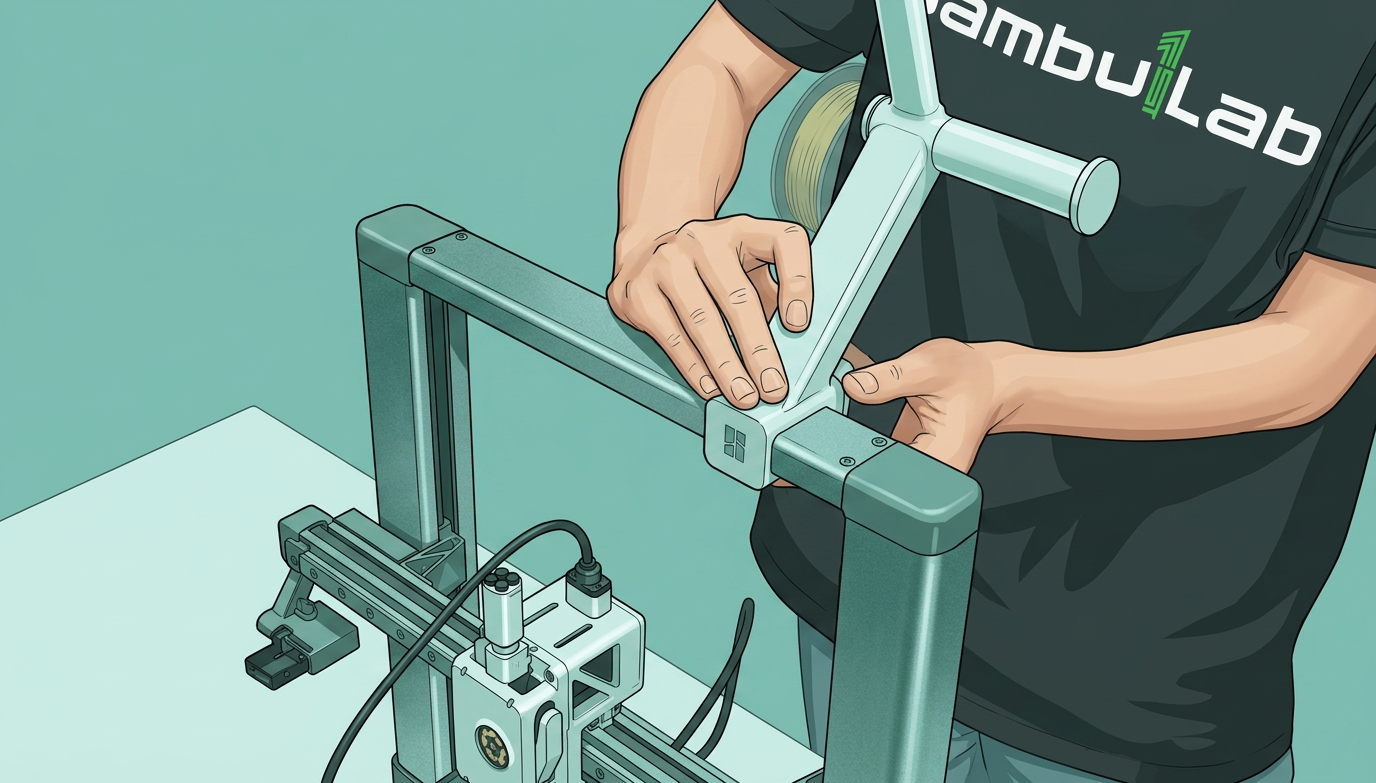

2. Прикрепите держатель катушки к поперечной балке рамы так, чтобы сторона с логотипом Bambu Lab смотрела вперед.

Рекомендуется устанавливать кронштейн в средней правой части балки, близко к правой боковой балке.

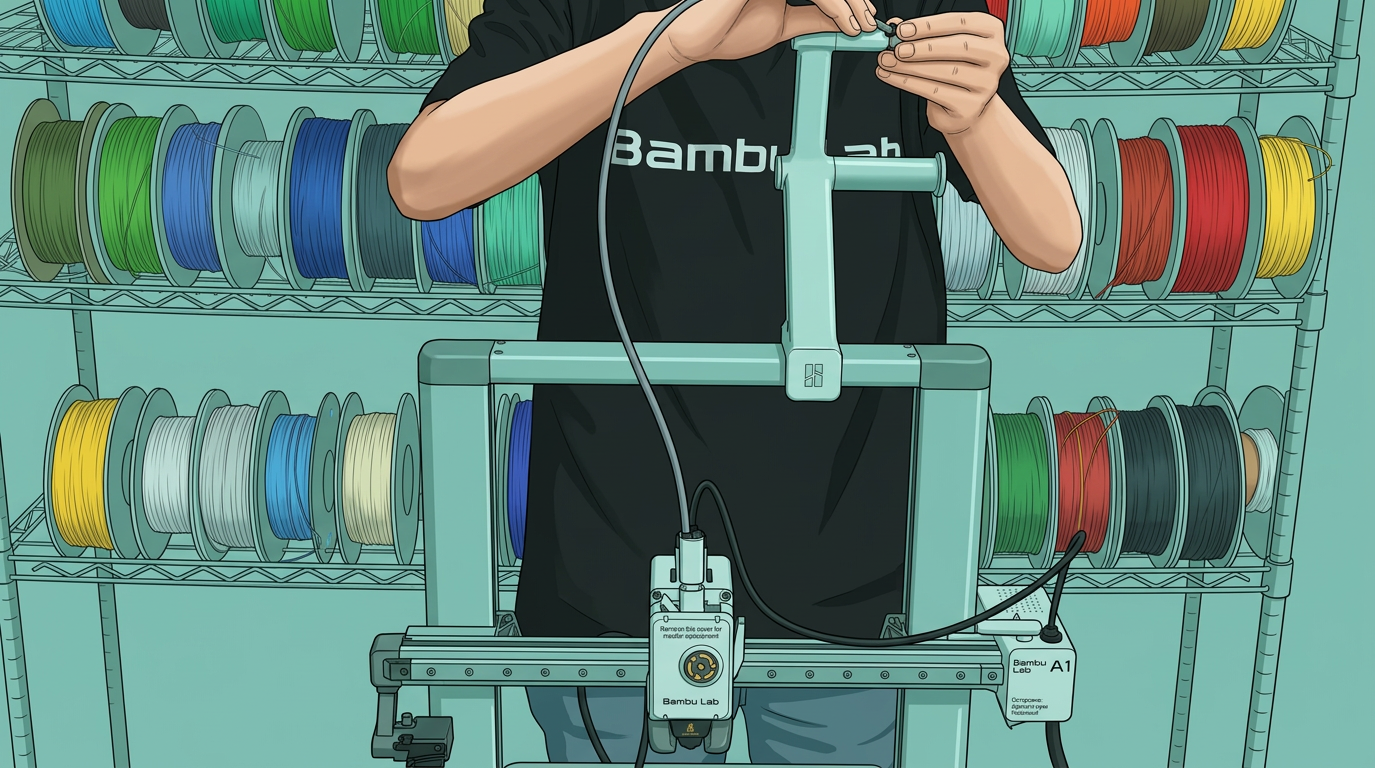

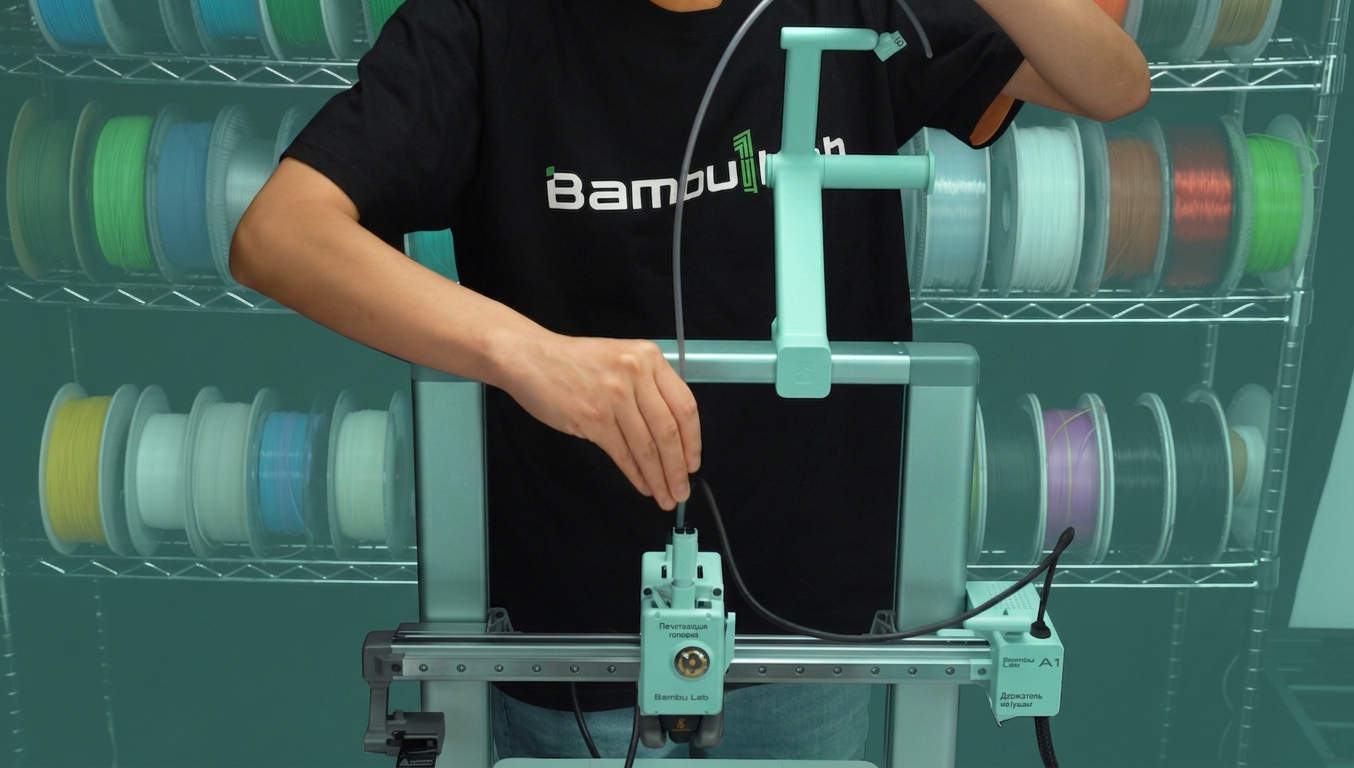

3. Как показано на картинке, используйте самую короткую трубку PTFE для подключения входа филамента любой печатающей головки. Филамент будет подаваться через эту трубку PTFE.

4. Установите органайзер для кабелей. Вставьте черный кабель в маленькое отверстие органайзера и вставьте трубку PTFE в любое из больших отверстий.

Оптимальное положение органайзера — выровнять край хаба с нижним краем балки, когда он касается хотенда и нагреваемого стола. Это связано с тем, что в этом положении вероятность того, что Type-C будет мешать колонне оси Z, минимизирована, что предотвращает любые помехи соединению Type-C.

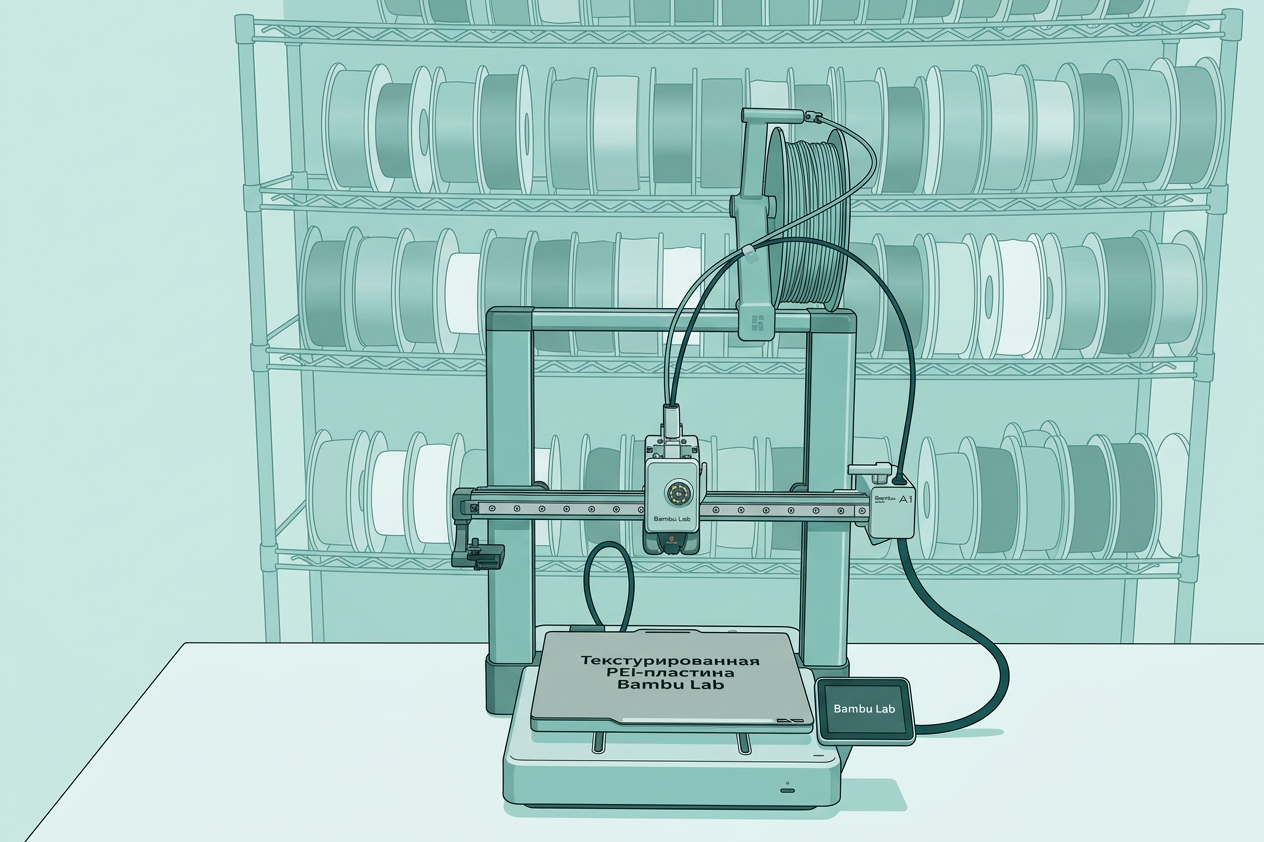

Повесьте катушку филамента на держатель катушки филамента, а затем вставьте филамент в трубку PTFE.

5. Поставьте коробку или контейнер для сбора остатков филамента, которые падают с очистителя сопла

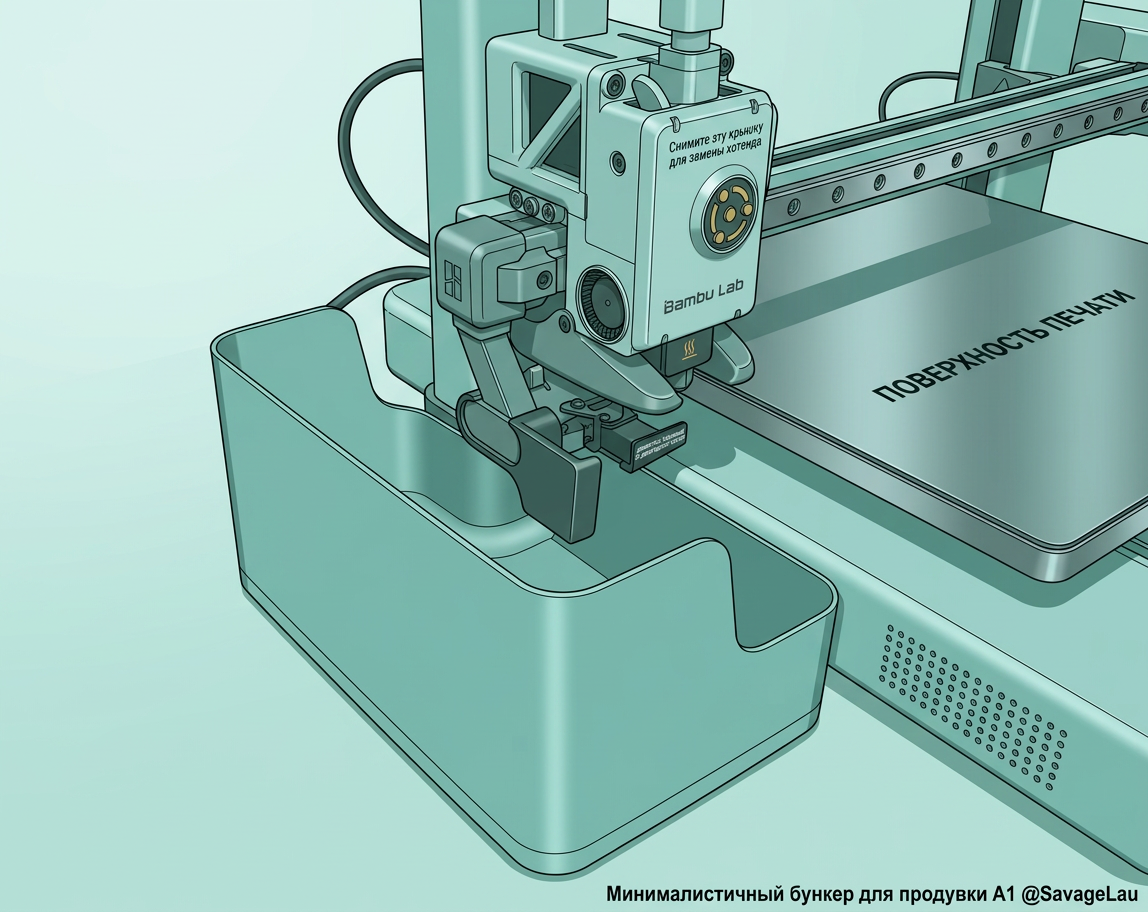

Маленькая коробка, в которой поставляется филамент, является отличным решением для этого, пока не будет найдена лучшая альтернатива (например, пример, показанный ниже). Обязательно поместите контейнер под очистителем сопла рядом с левой стороной принтера.

Найдите контейнер для очистки A1 на MakerWorldчтобы напечатать свой собственный.

Из-за ограниченного пространства, пожалуйста, обратитесь кПервая печать A1 с AMS liteдля руководства по первой печати.
