Руководство по упаковке A1 (разборка и сборка)

Советы по упаковке

Правильная упаковка — самый эффективный способ избежать повреждений при транспортировке, так как она обеспечивает безопасность вашего груза и минимизирует ненужные экономические потери.

Чтобы ваше оборудование оставалось надежным во время транспортировки, мы напоминаем вам:

• Проверьте, что все винты затянуты, чтобы закрепить внутренние компоненты.
• Проверьте, что все амортизирующие элементы из пеноматериала правильно размещены, чтобы полностью защитить оборудование.

Видеоинструкция

Посетите YouTube, чтобы посмотреть нашу видеоинструкцию по упаковке принтера A1.

Шаг разборки

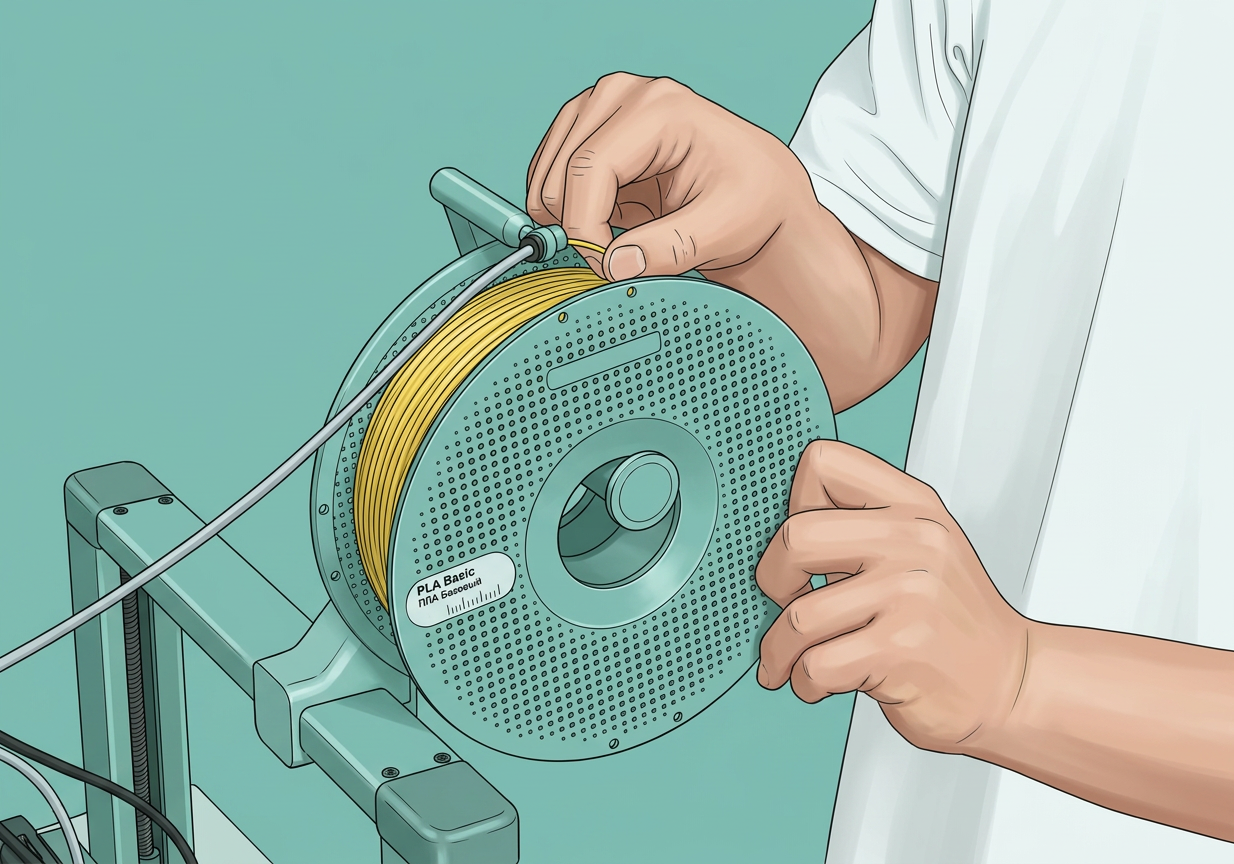

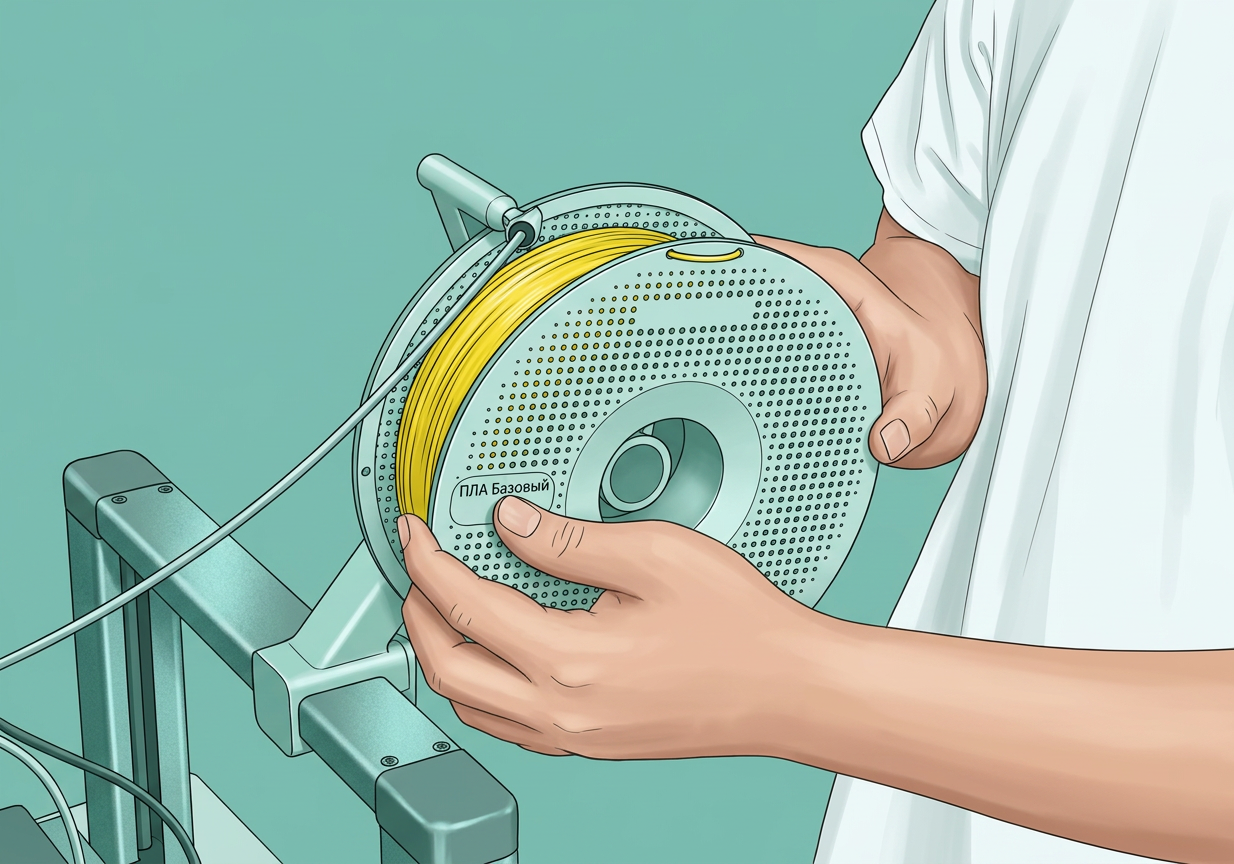

Шаг 1: Снимите катушку филамента с внешнего держателя катушки

Вручную извлеките филамент из ПТФЭ-трубки, вставьте конец филамента в отверстие катушки и снимите катушку с держателя.

ptfe-tubes-from-the-printer-and-disconnect-the-power-supply">Шаг 2: Снимите ПТФЭ-трубки с принтера и отключите питание.

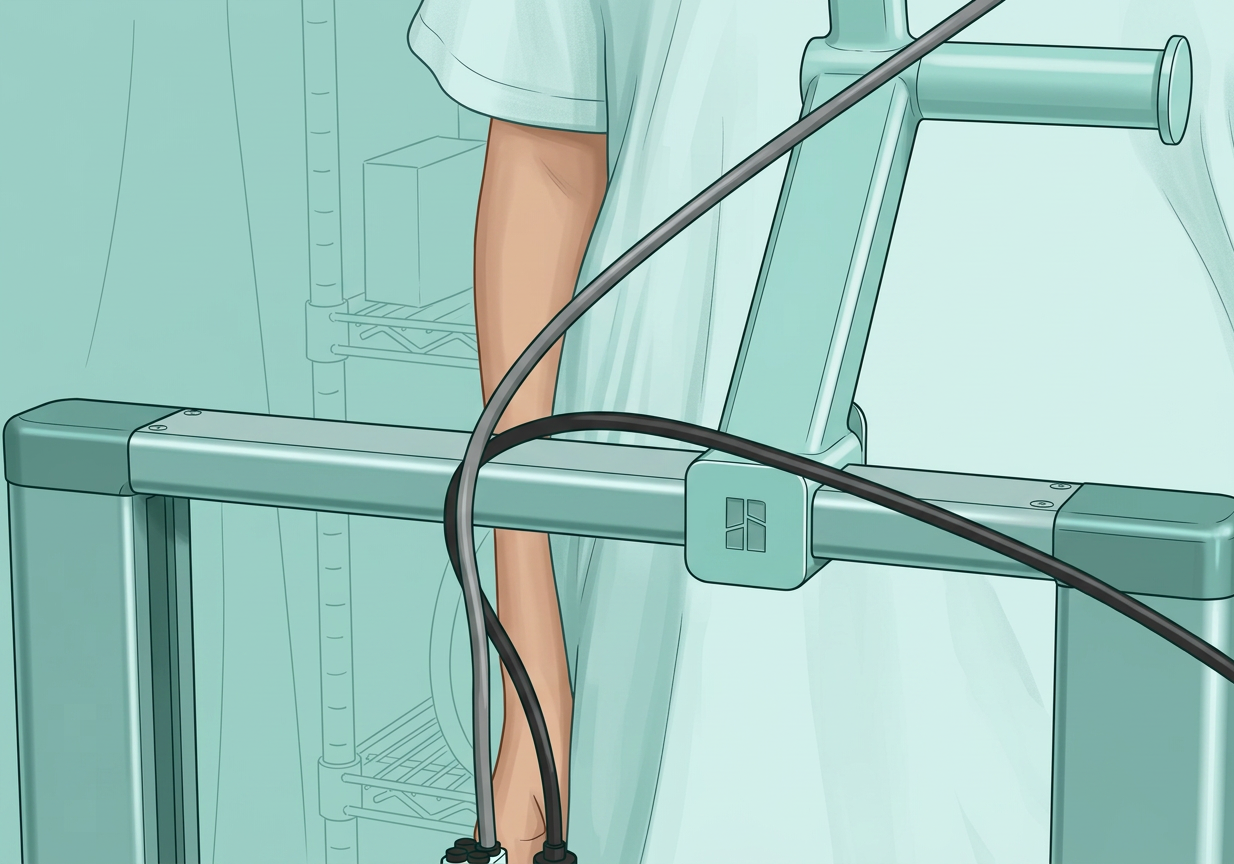

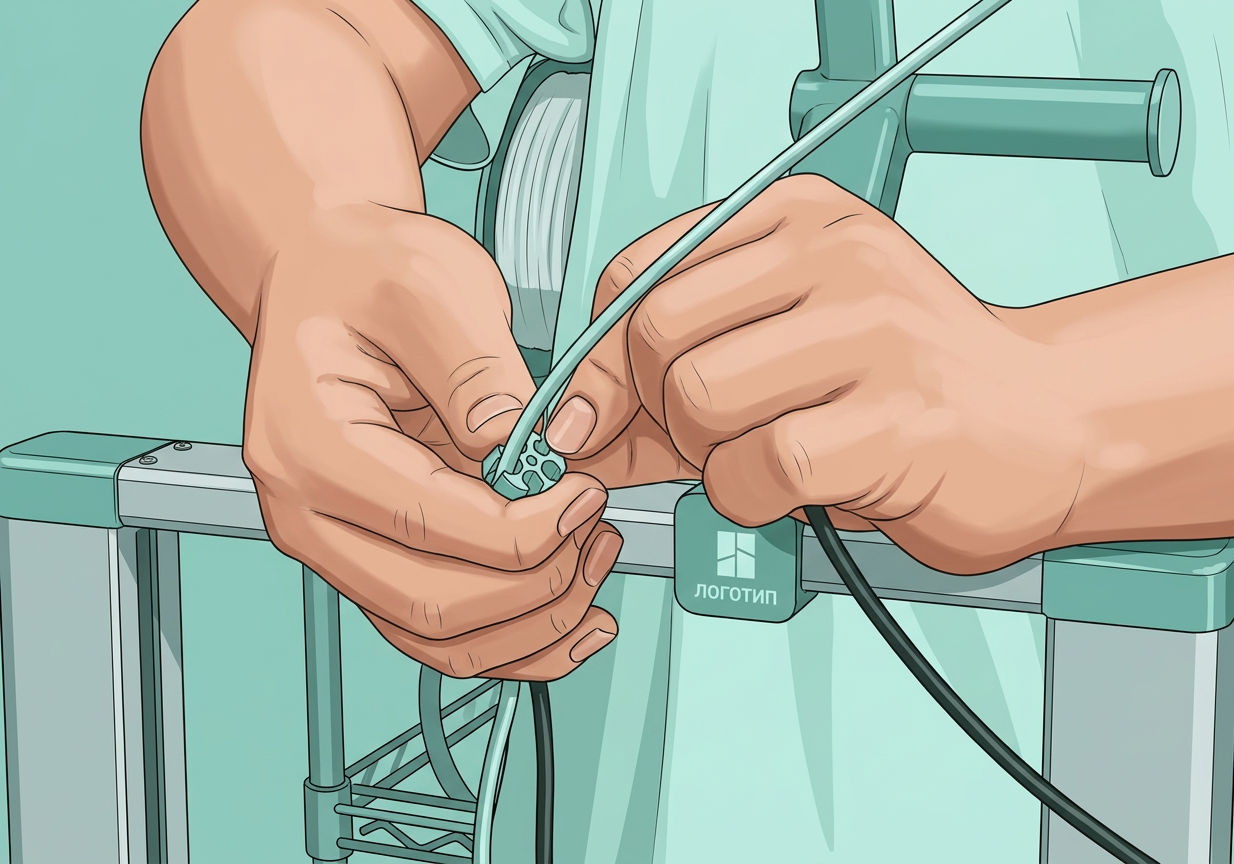

1. Снимите кабельный органайзер, фиксирующий ПТФЭ-трубку и кабель подключения печатной головки.

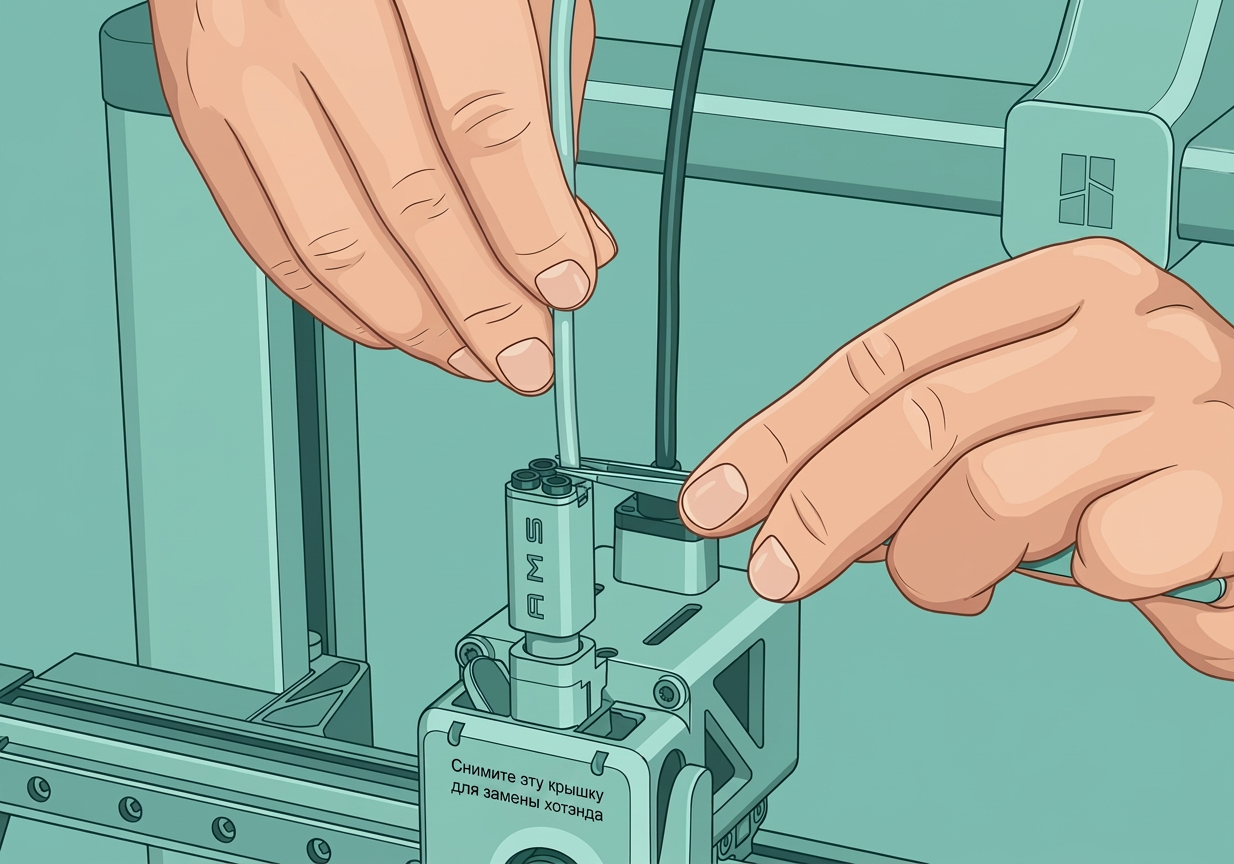

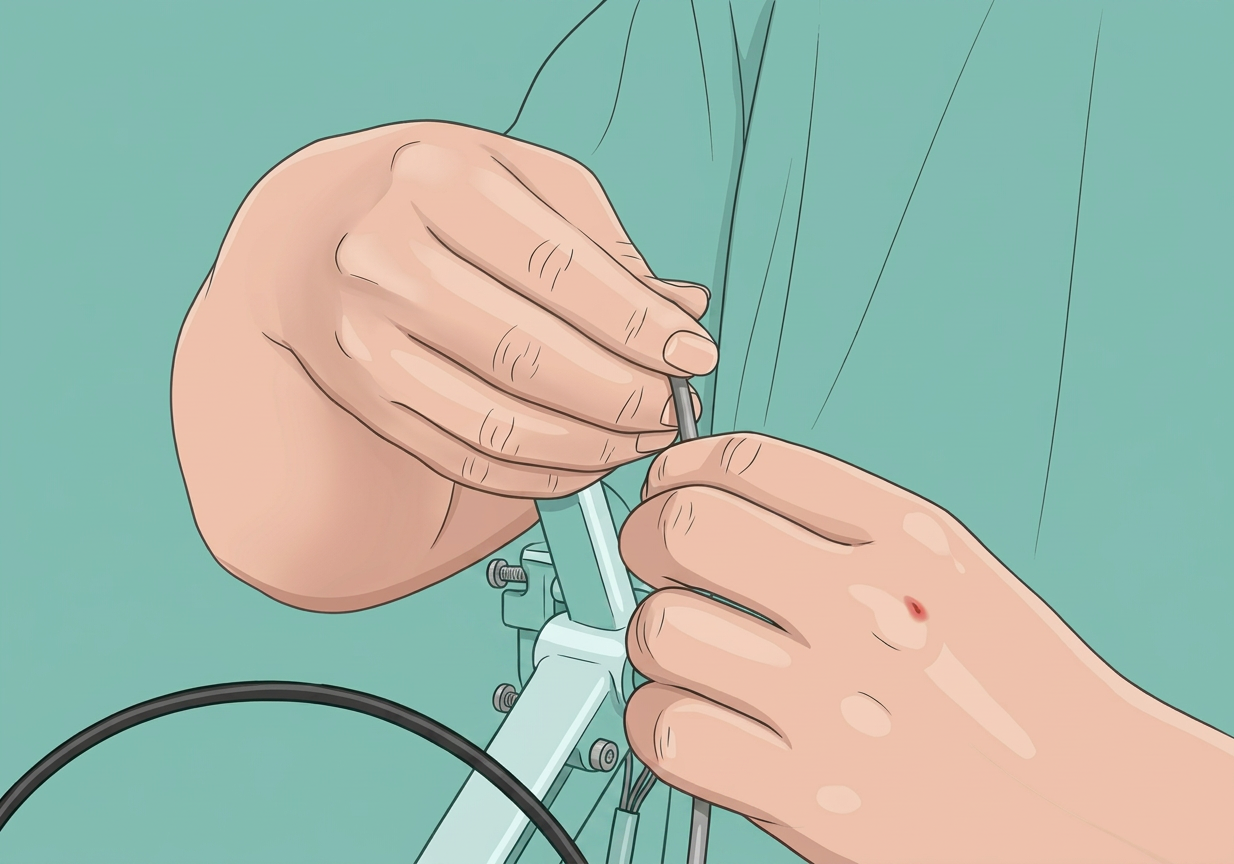

2. Нажмите на входной разъем филамента печатной головки (на видео показано с помощью пинцета) и нажмите на разъем филамента на держателе катушки, чтобы отсоединить ПТФЭ-трубку.

3. Нажмите кнопку включения/выключения, чтобы выключить принтер, и отсоедините силовой кабель.

Шаг 3: Снимите скребок для очистки сопла, снимите печатную платформу, сложите экран и демонтируйте держатель катушки филамента

1. Открутите один винт M3-12, расположенный под скребком для очистки сопла, и сдвиньте скребок назад, вынимая его из паза торцевого колпачка оси X.

2. Снимите печатную платформу с нагреваемой платформы и переверните дисплей справа от принтера назад, чтобы сложить его.

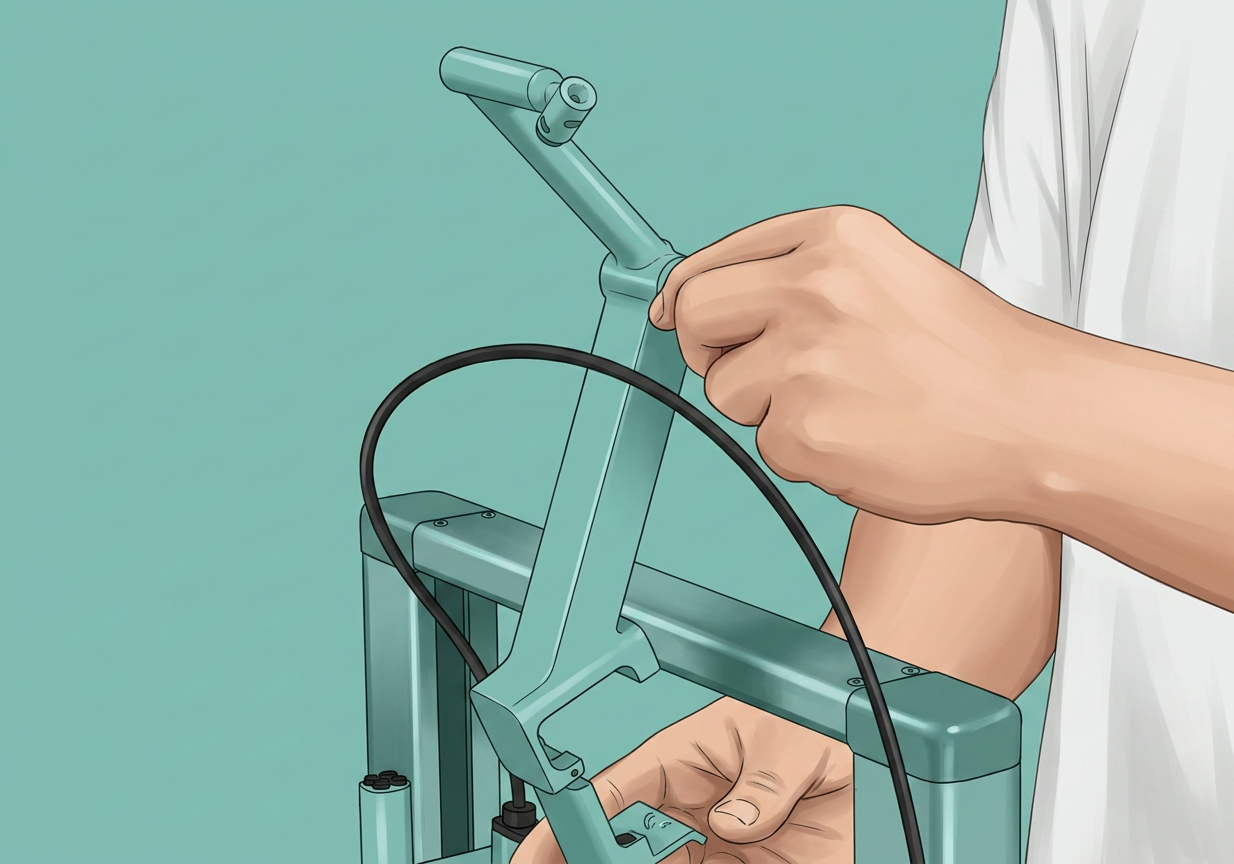

3. Откройте фиксирующий зажим держателя катушки и снимите его с балки рамы.

Шаг 4: Демонтируйте кабельный блок и отсоедините три разъема

1. Сдвиньте нагреваемую платформу к другому концу экрана.

2. Поверните A1 на 90 градусов назад и поставьте его вверх дном на край стола (рекомендуется накрыть стол фанерой для защиты принтера), основанием принтера к себе, чтобы продолжить демонтаж кабельного блока.

Примечание: Перед выполнением следующих шагов убедитесь, что принтер устойчив на столе и поддерживайте основание принтера руками.

3. Ослабьте предварительно установленные винты на кабельном блоке в указанных местах и отсоедините три разъема двигателей.

4. После снятия кабельного блока отсоедините разъем Type-C; аккуратно подденьте желтый слот для кабеля и демонтируйте кабельный блок.

Примечание: Если вы столкнетесь с трудностями в процессе, обратитесь к инструкциям по эксплуатации в видео распаковки. Вы можете использовать шестигранник H1.5, чтобы поддеть слот для кабеля, чтобы не повредить ногти.

5. Оберните кабельный блок в самозакрывающийся пакет.

Шаг 5: Открутите 12 фиксированных винтов между основанием принтера и рамой каретки

Расположение фиксированных винтов между основанием принтера и рамой каретки (всего необходимо снять 12 винтов) показано на схеме ниже.

1. Сдвиньте нагреваемую платформу до упора в направлении экрана и снимите крышку направляющей оси Y.

2. Открутите 12 винтов, при этом вам может потребоваться один раз сдвинуть нагреваемую платформу, чтобы найти положения последних 2 винтов.

3. Сдвиньте нагреваемую платформу до упора в направлении экрана, а затем верните крышку направляющей оси Y на место.

Шаг 6: Закрепите печатную головку стяжками и установите защитный пеноматериал и картон

1. Переместите печатную головку к концу направляющей оси X; установите защитный картон для печатной головки; и закрепите печатную головку и раму каретки стяжками.

2. Установите защитный картон для направляющей оси X; и закрепите его стяжками.

3. Разместите пеноматериал на внутренних сторонах рамы каретки и закрепите их стяжками соответственно.

Если ваш принтер имеет ограничитель оси Z, выровняйте его по отверстиям для винтов и установите ограничитель.

4. Закрепите соединительный кабель, печатную головку и раму каретки стяжками.

Шаг 7: Отделите раму каретки от основания принтера

Поднимите основание принтера и слегка наклоните его, чтобы отделить от рамы каретки.

Шаг 8: Затяните четыре винта на нагреваемой платформе, чтобы предотвратить повреждение блока нагреваемой платформы во время транспортировки.

1. Сдвиньте нагреваемую платформу так, чтобы край скребка сопла примерно совпал с пазом на основании принтера. Это примерно выровняет четыре отверстия для винтов на нагреваемой платформе с основанием принтера для следующего шага их закручивания. Поверните основание на 90 градусов так, чтобы экран оказался сверху.

2. Затяните четыре винта, чтобы закрепить нагреваемую платформу. Если винты не затягиваются, внесите небольшие корректировки, чтобы выровнять отверстия на нагреваемой платформе с соответствующими отверстиями на основании.

3. Проверьте состояние нагреваемой платформы и убедитесь, что она надежно зафиксирована и не может двигаться после затяжки винтов.

Шаги по упаковке

Шаг 1: Поместите компоненты обратно в комплект аксессуаров и по отдельности поместите оставшиеся аксессуары в защитный пеноматериал

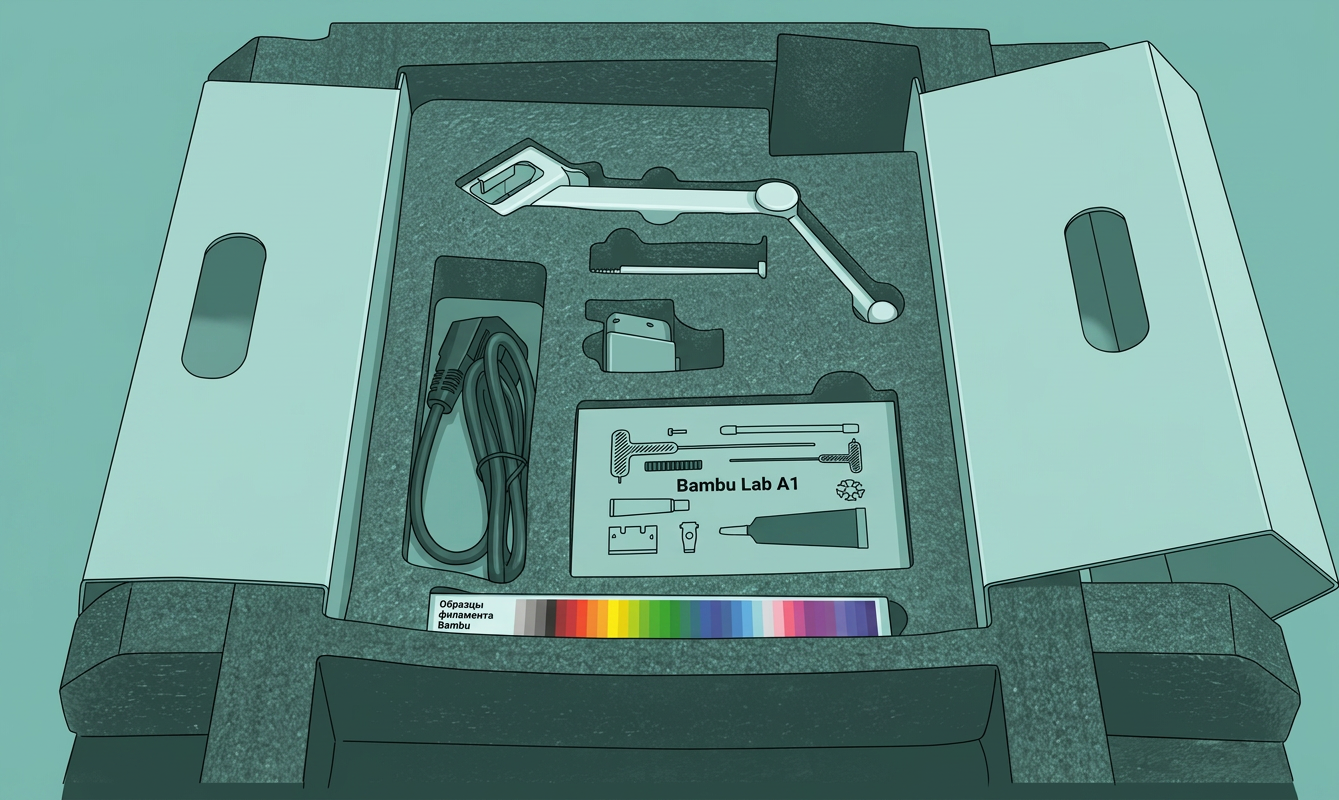

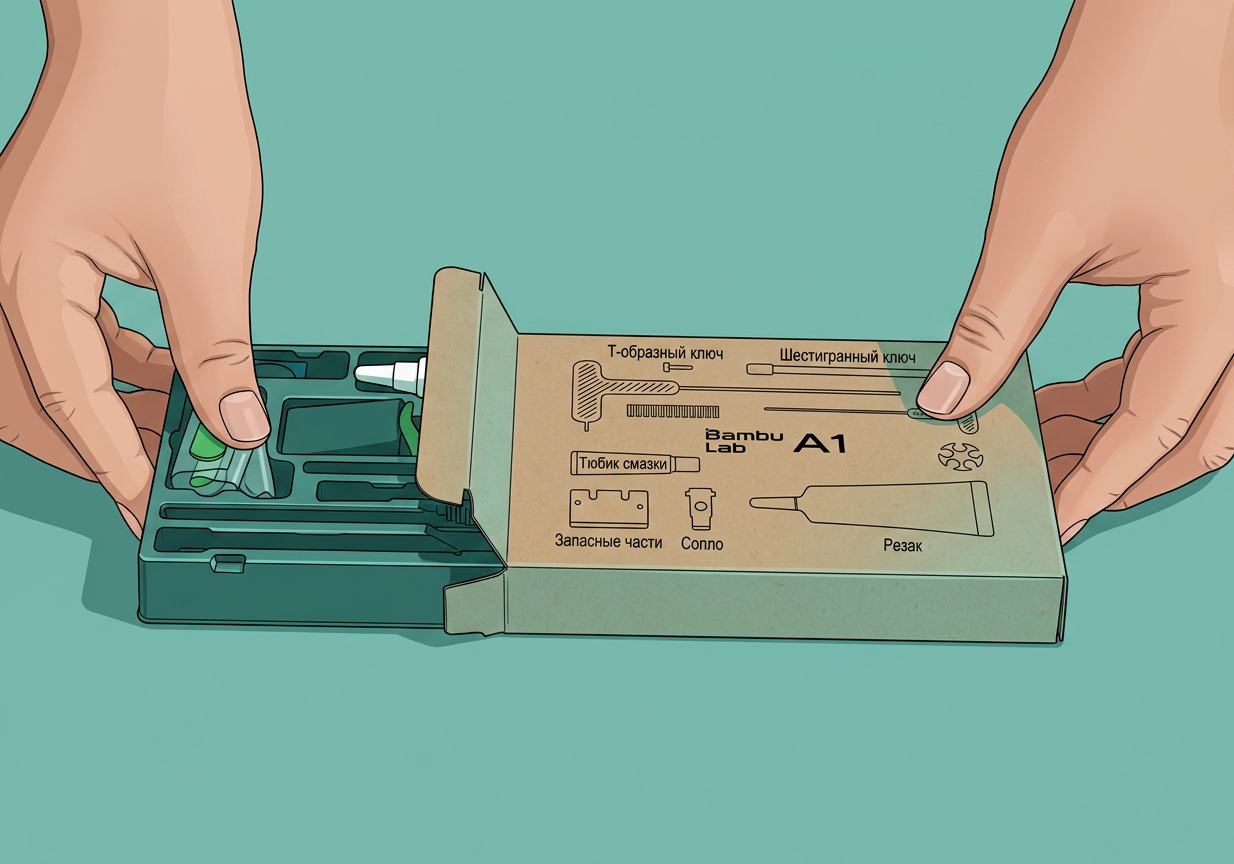

1. Поместите компоненты обратно в комплект аксессуаров. Зафиксируйте зажим держателя катушки и открутите опорный вал держателя катушки от основного корпуса.

2. Поместите держатель катушки филамента, сборку экструдера, комплект аксессуаров, кабель подключения питания и образцы филамента для 3D-печати по одному в защитный пеноматериал.

Шаг 2: Установите защитный пеноматериал и упакуйте

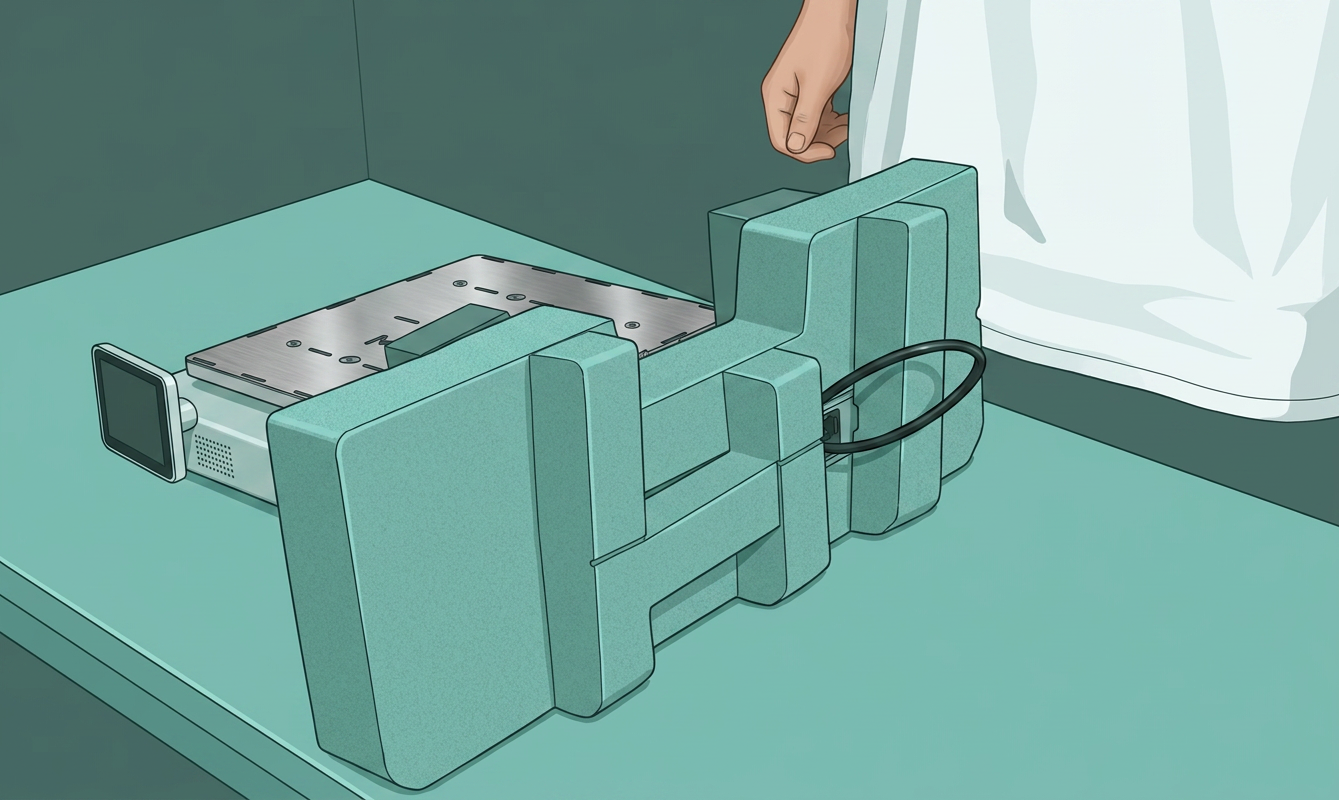

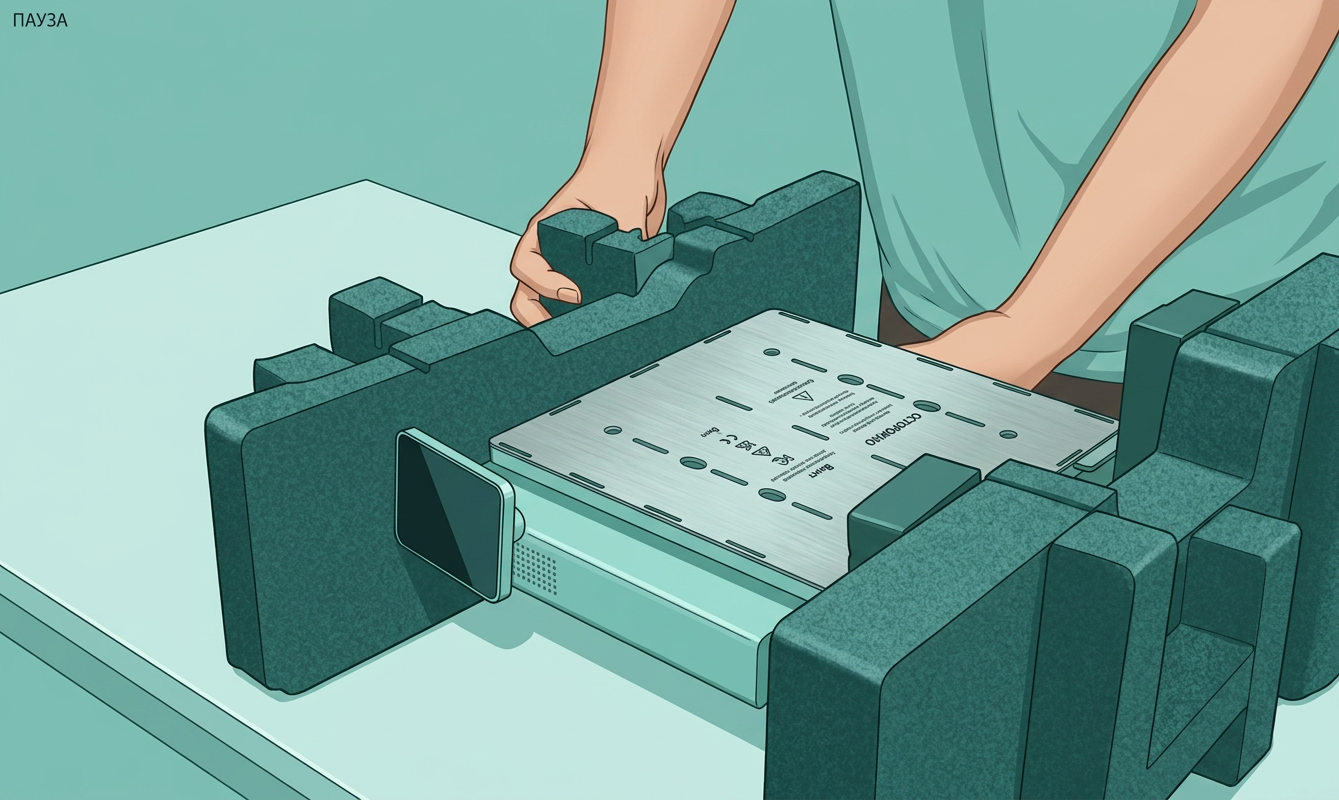

1. Установите защитный пеноматериал с обеих сторон основания принтера, убедившись, что кабели нагреваемой платформы проходят через отверстия в защитном пеноматериале во время установки, чтобы предотвратить любое сжатие.

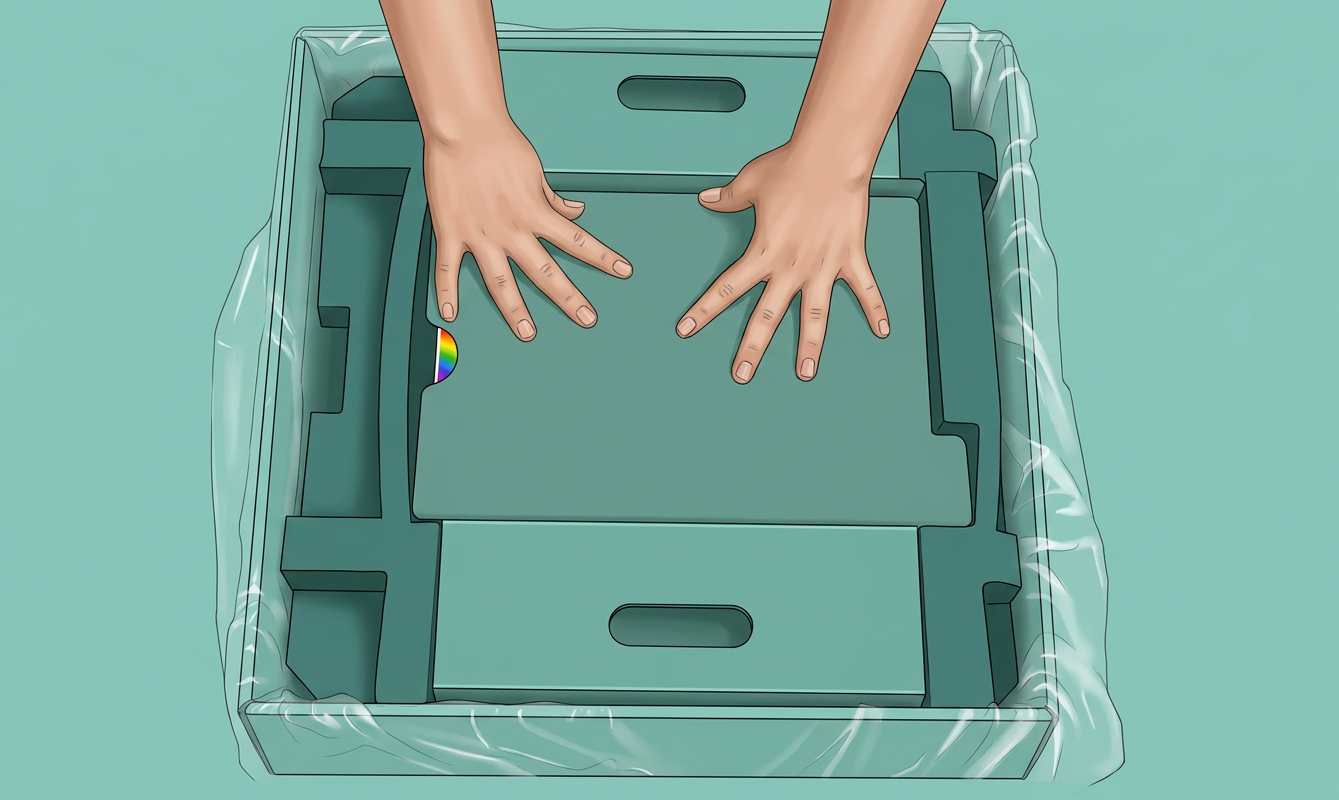

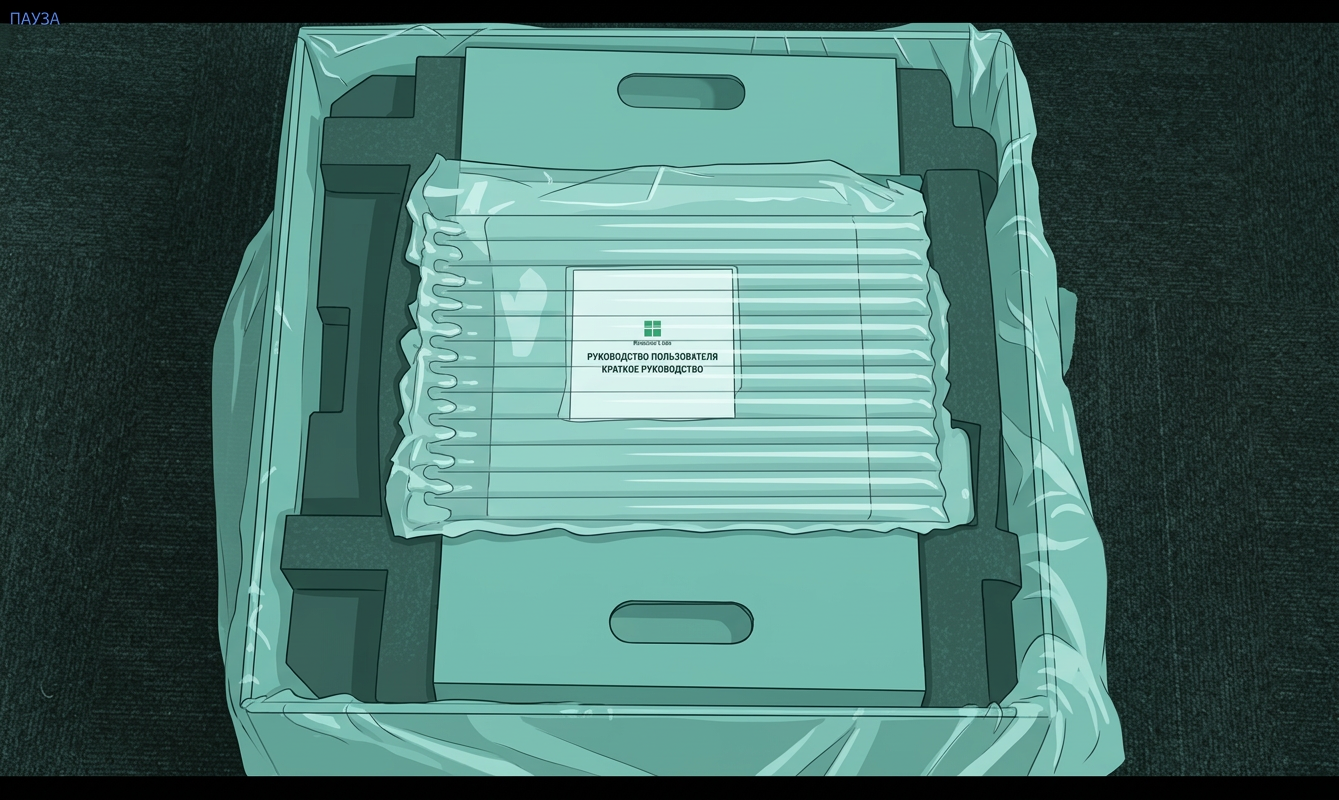

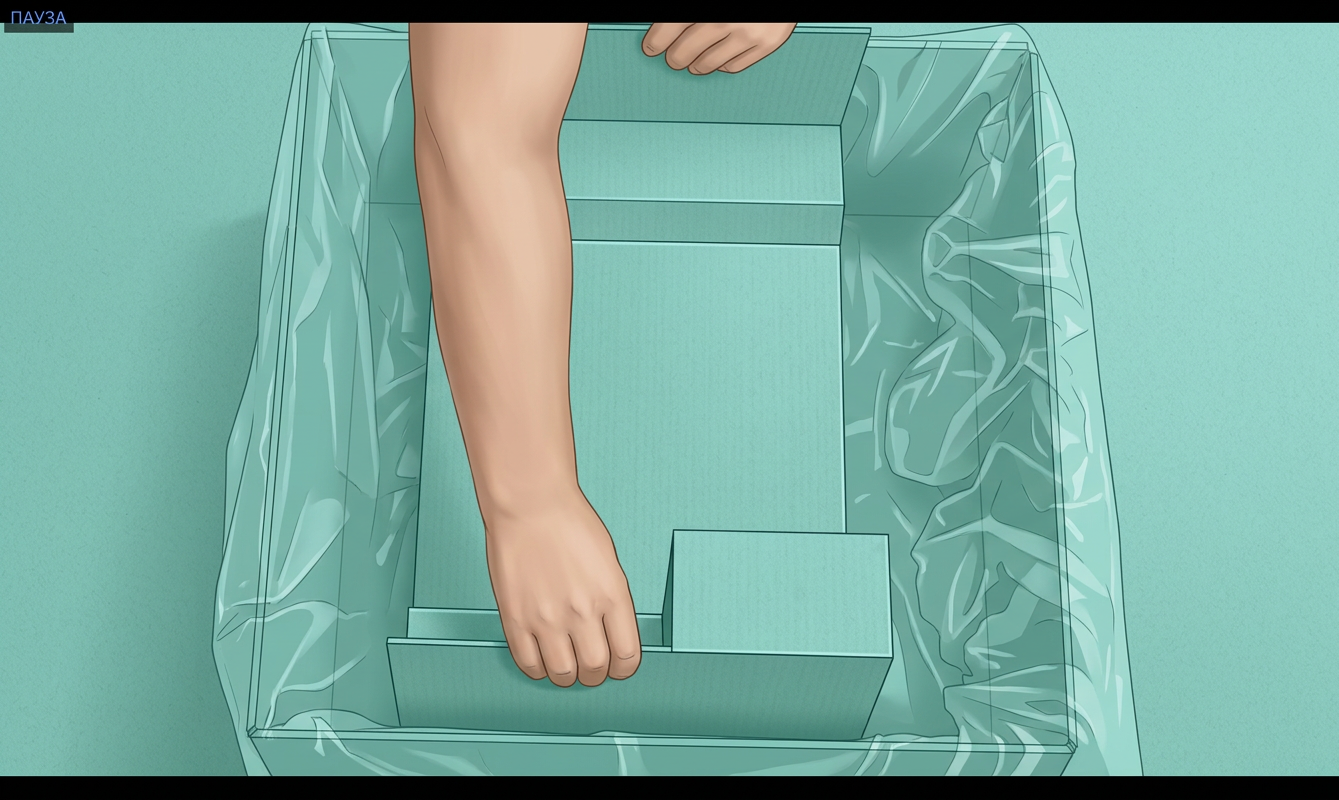

2. Поместите компоненты принтера и их аксессуары в упаковочную коробку в следующем порядке.

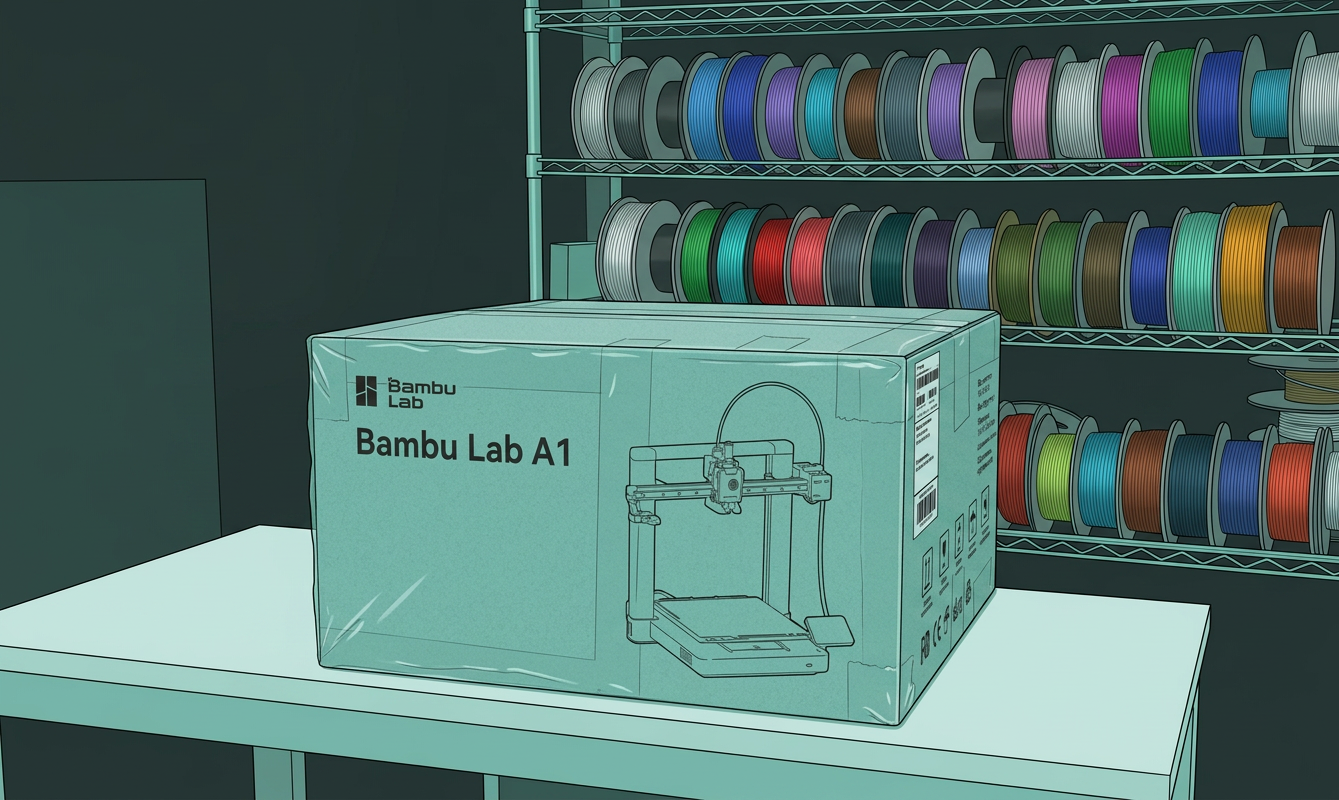

3. Запечатайте пластиковый упаковочный пакет и используйте клейкую ленту для герметизации коробки.
