Видеоинструкция
Посетите YouTube, чтобы посмотреть нашу видеоинструкцию по распаковке принтера A1-Mini.
[Видео] Будет добавлено
Шаги по распаковке
Защитная пена может отличаться от той, что показана в видео распаковки. Пожалуйста, ориентируйтесь на устройство, которое вы получили, для получения точной информации.
Шаг 1: Распакуйте принтер A1 и его аксессуары.

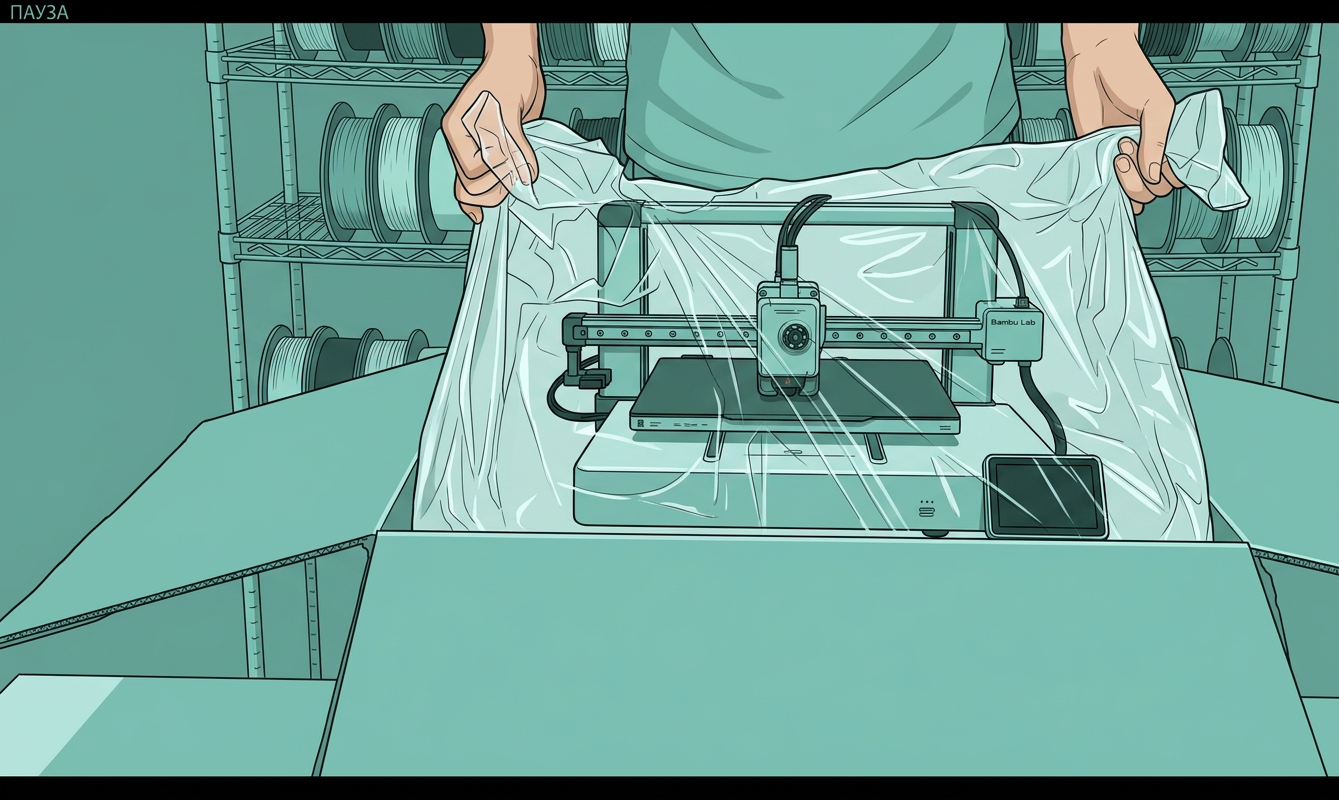

1. Откройте клейкую ленту, поднимите принтер и его аксессуары целиком сверху, откройте пластиковый пакет и удалите защитную пену.
 |
 |
 |
 |
2. Извлеките печатную платформу, краткое руководство и отказ от ответственности. Внимательно прочитайте краткое руководство и заранее ознакомьтесь с мерами предосторожности при распаковке.
 |
 |

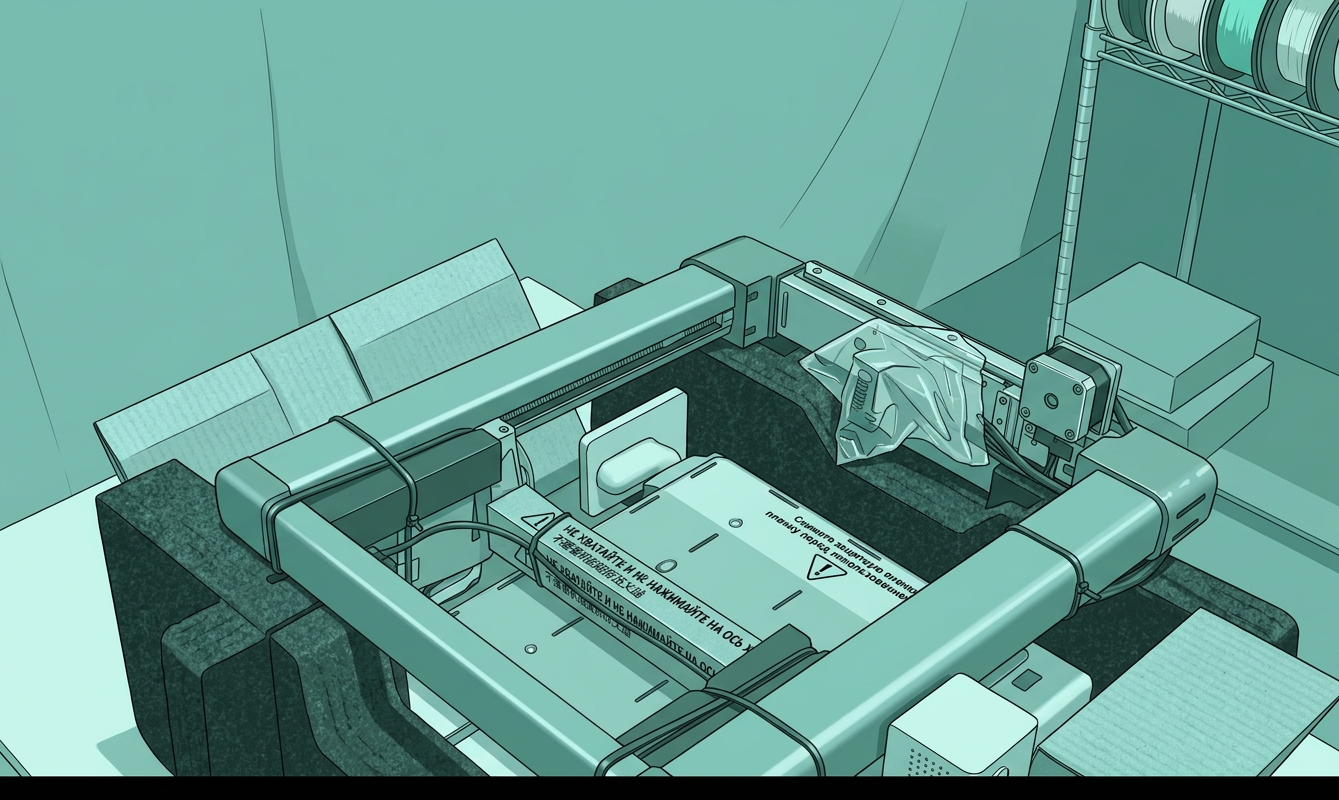

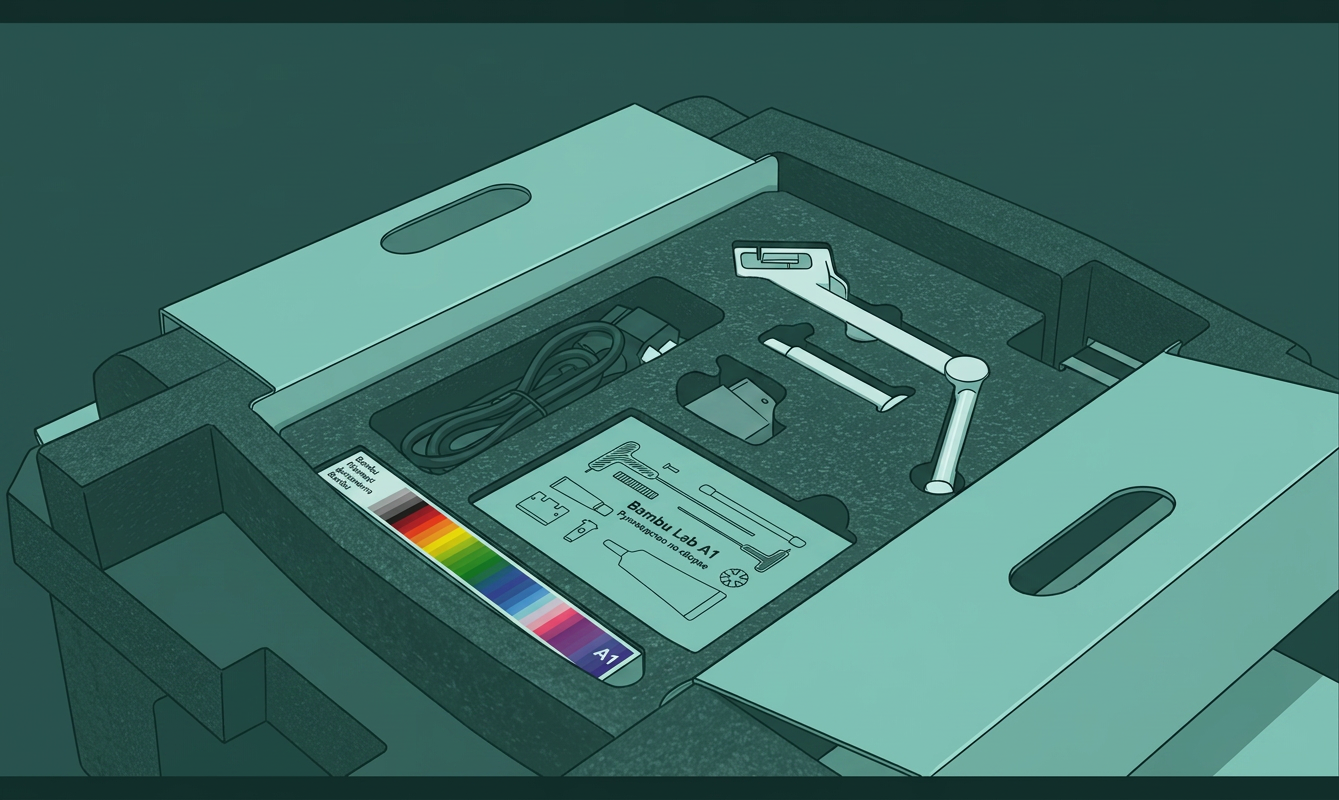

3. Удалите защитный картон и по очереди извлеките аксессуары принтера.
 |
 |

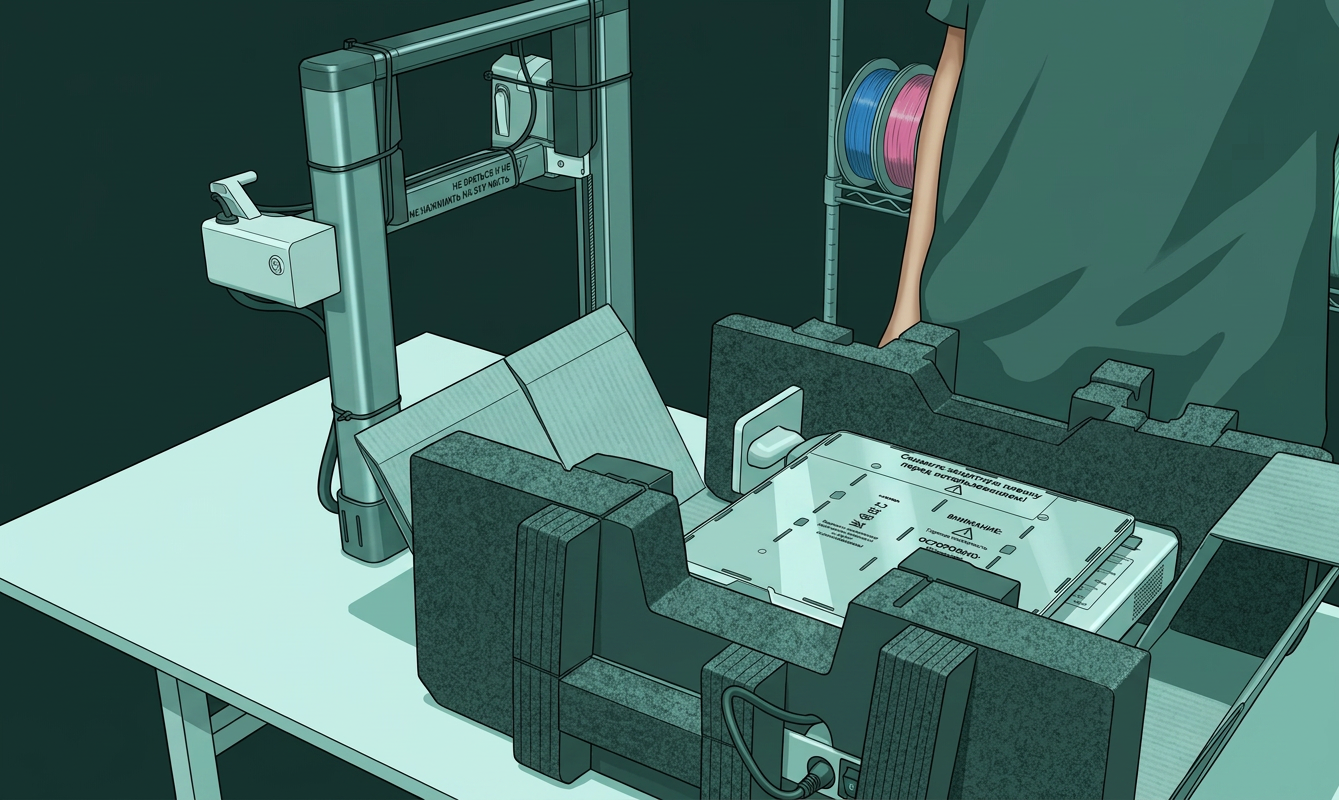

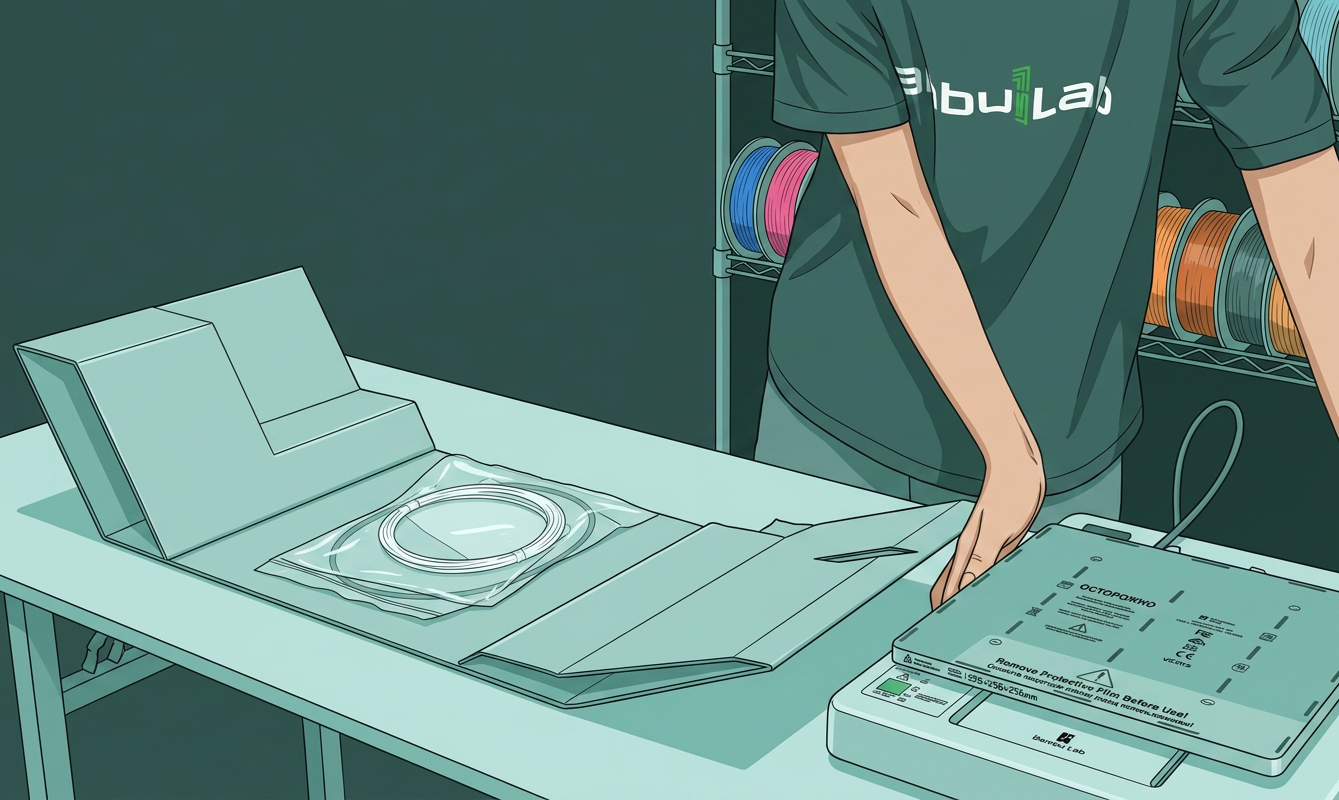

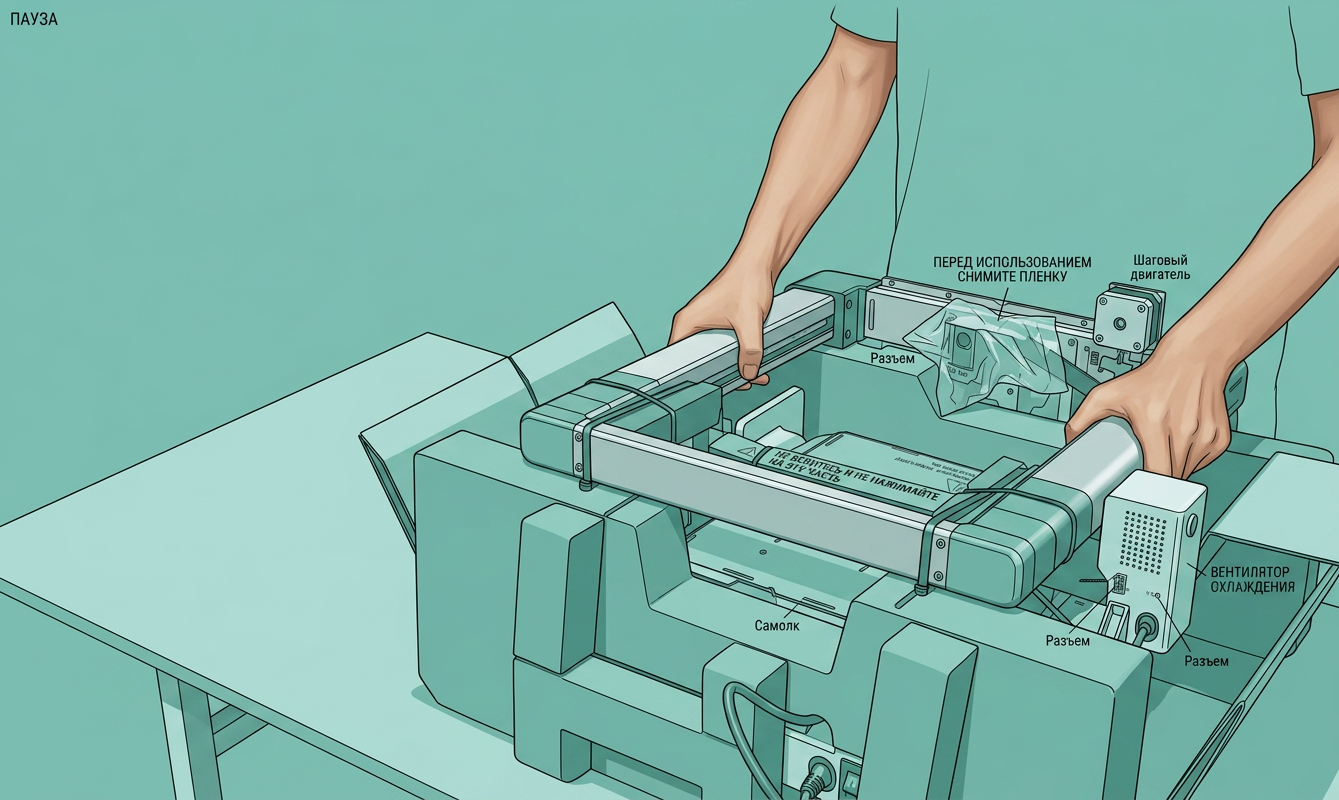

4. Удалите защитную пену и картон, извлеките порталную раму и основание принтера. Обратите внимание, что под основанием принтера находятся образцы филамента и PTFE-шланг.
 |
 |
 |
 |
 |
 |
Шаг 2: Проверьте аксессуары в коробке.

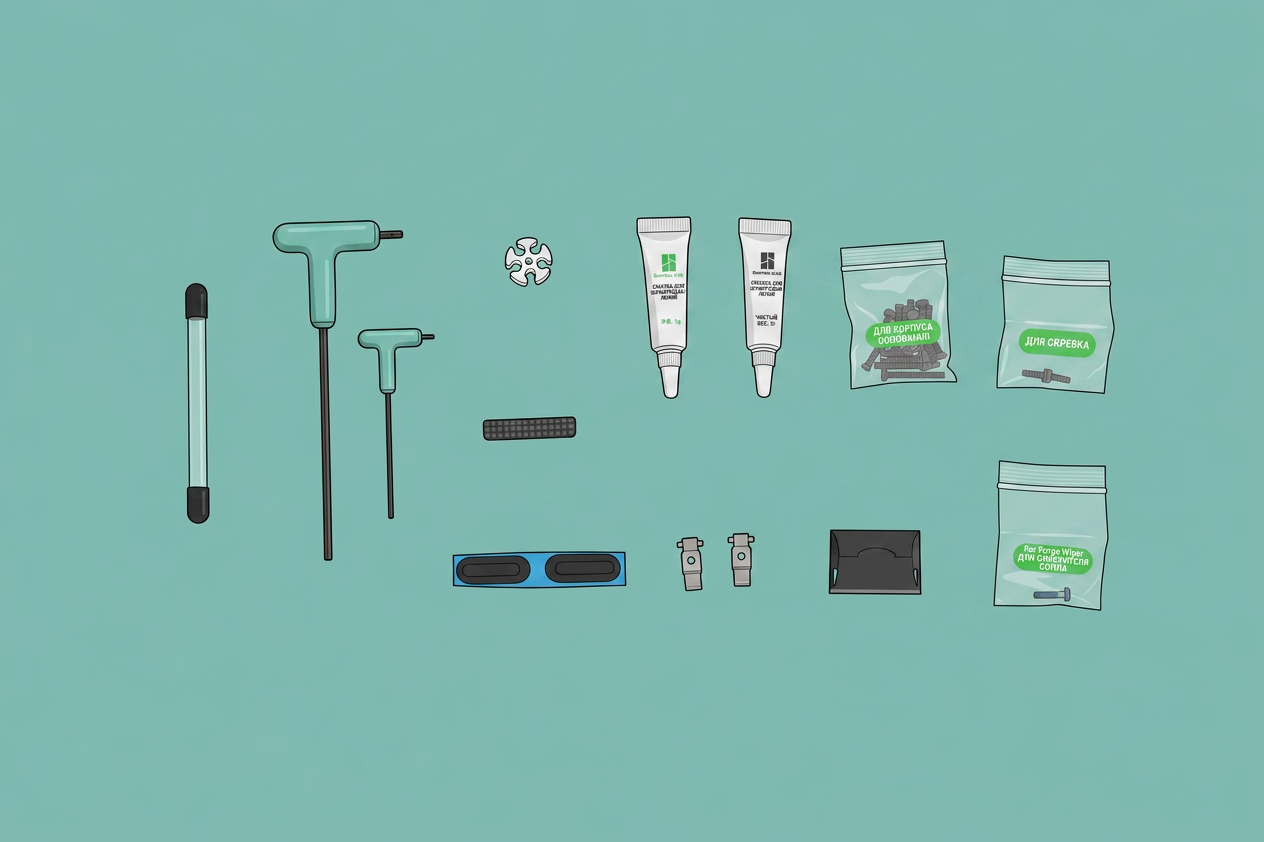

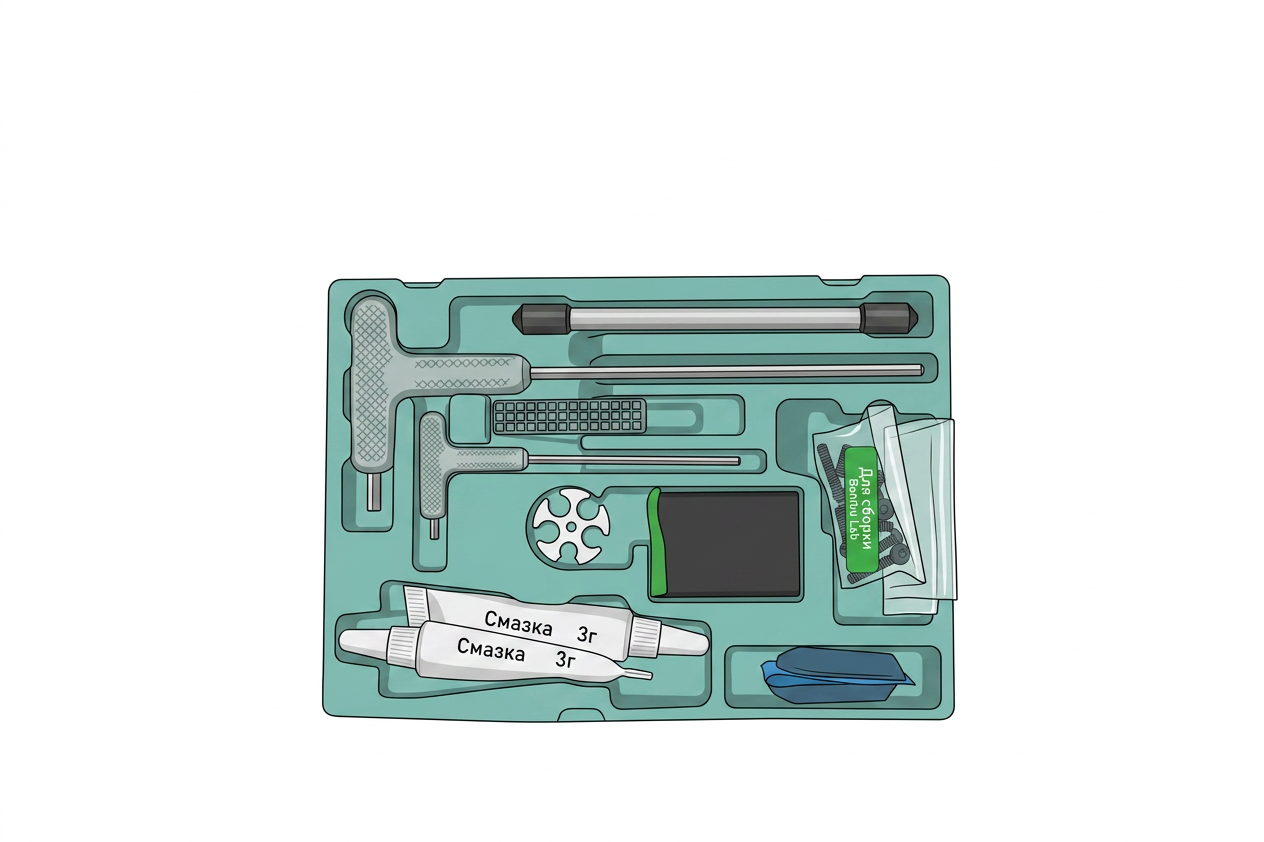

Коробка с упаковкой содержит следующие предметы: корпус основания принтера A1, рама принтера A1, винты корпуса основания принтера A1 (винты ST3-23 для основания), образцы филамента Bambu, очиститель сопел и его винты (винты M3-12 для очистителя), держатель катушки, PTFE-шланг (1 для внешнего держателя катушки), текстурированная пластина PEI, образцы филамента, инструмент для разблокировки, шестигранный ключ (H2 и H1.5), очиститель сопла нагреваемого стола, органайзер для кабелей, шпатель Bambu и его винты, запасной резак для филамента, смазка, смазочное масло, краткое руководство, информация о гарантии, отказ от ответственности и правила безопасности.
 |
 |
 |
Шаг 3: Разблокируйте нагреваемый стол.
1. Поверните корпус основания на 90 градусов в сторону, противоположную экрану.
 |
 |

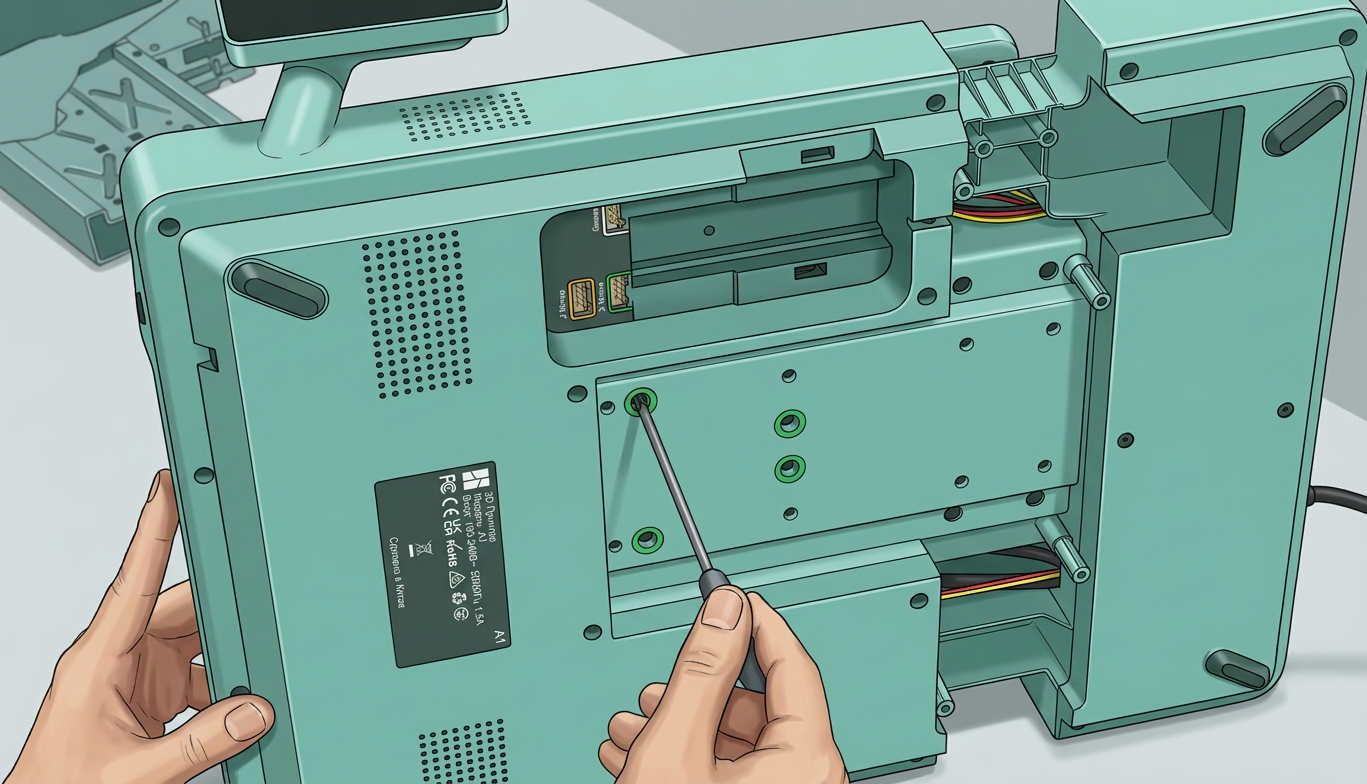

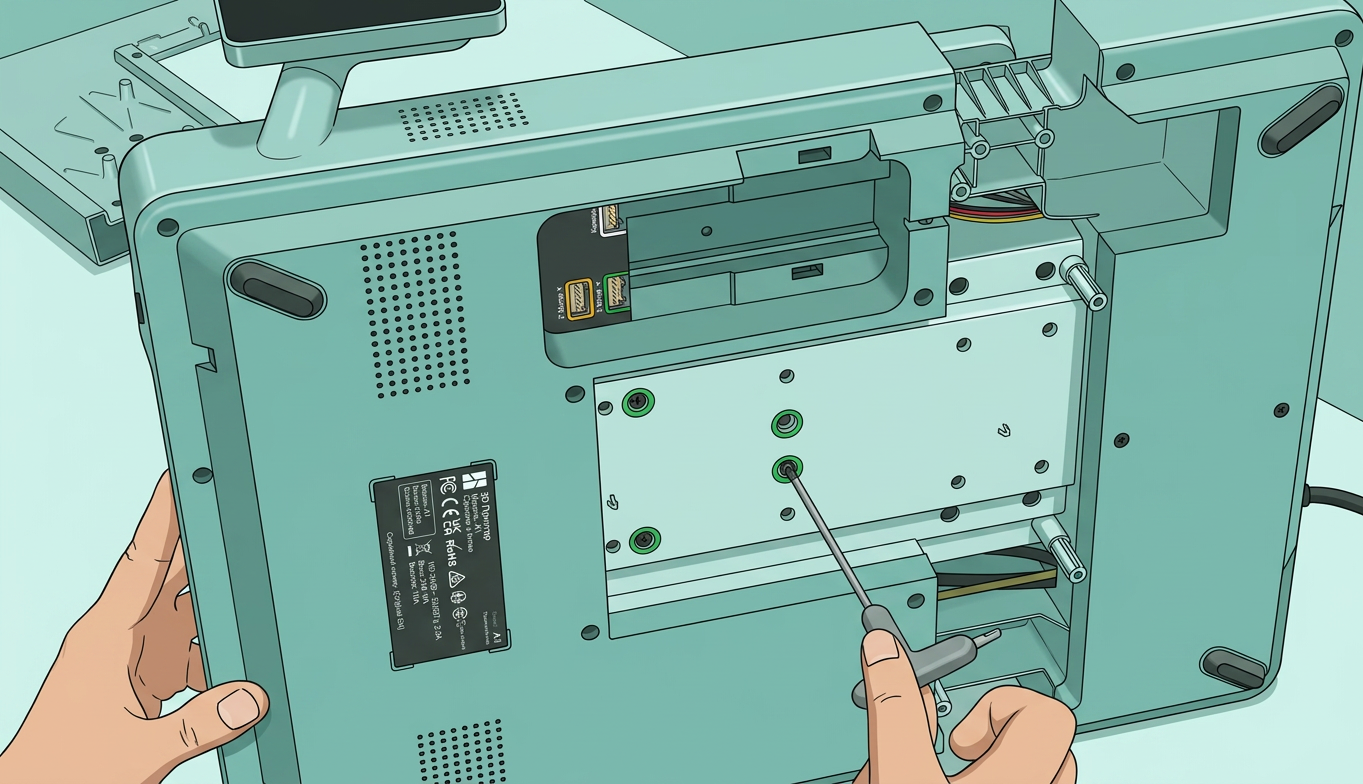

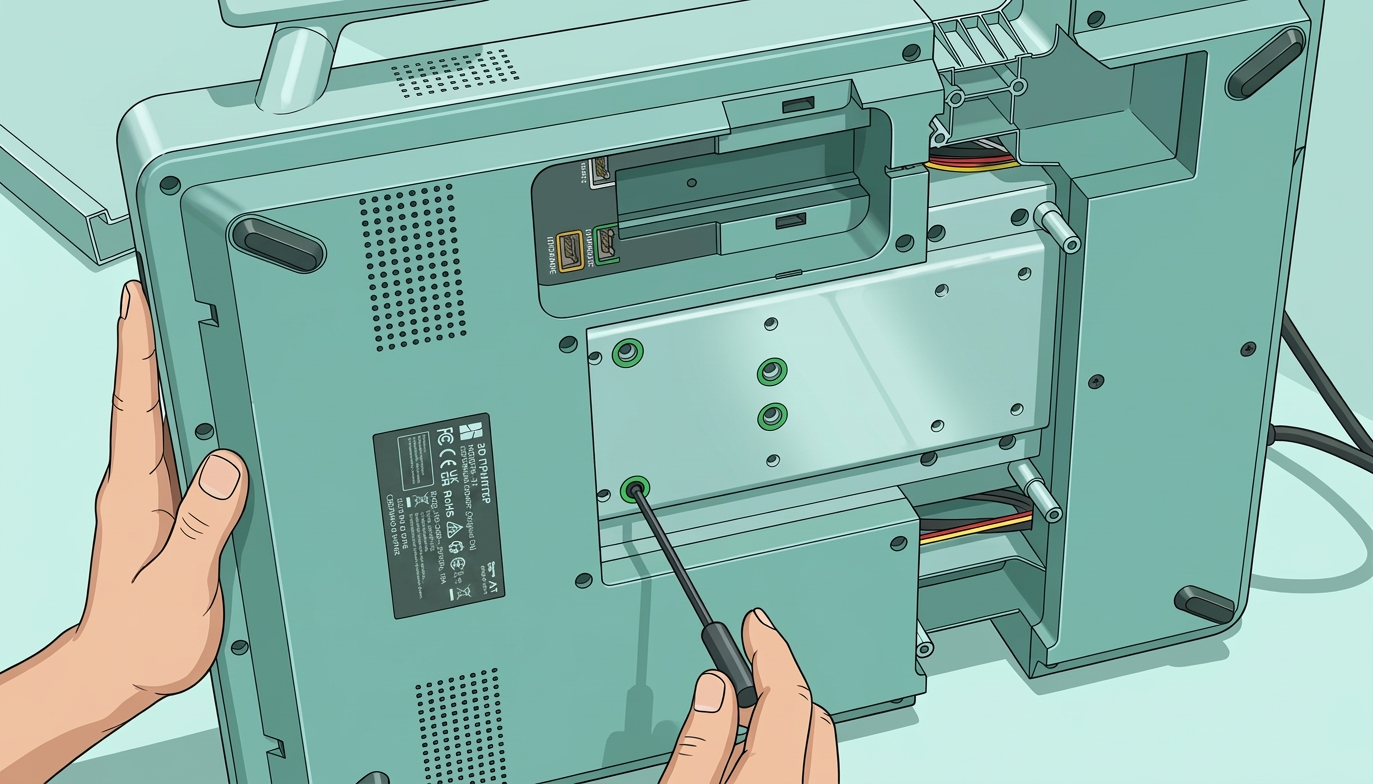

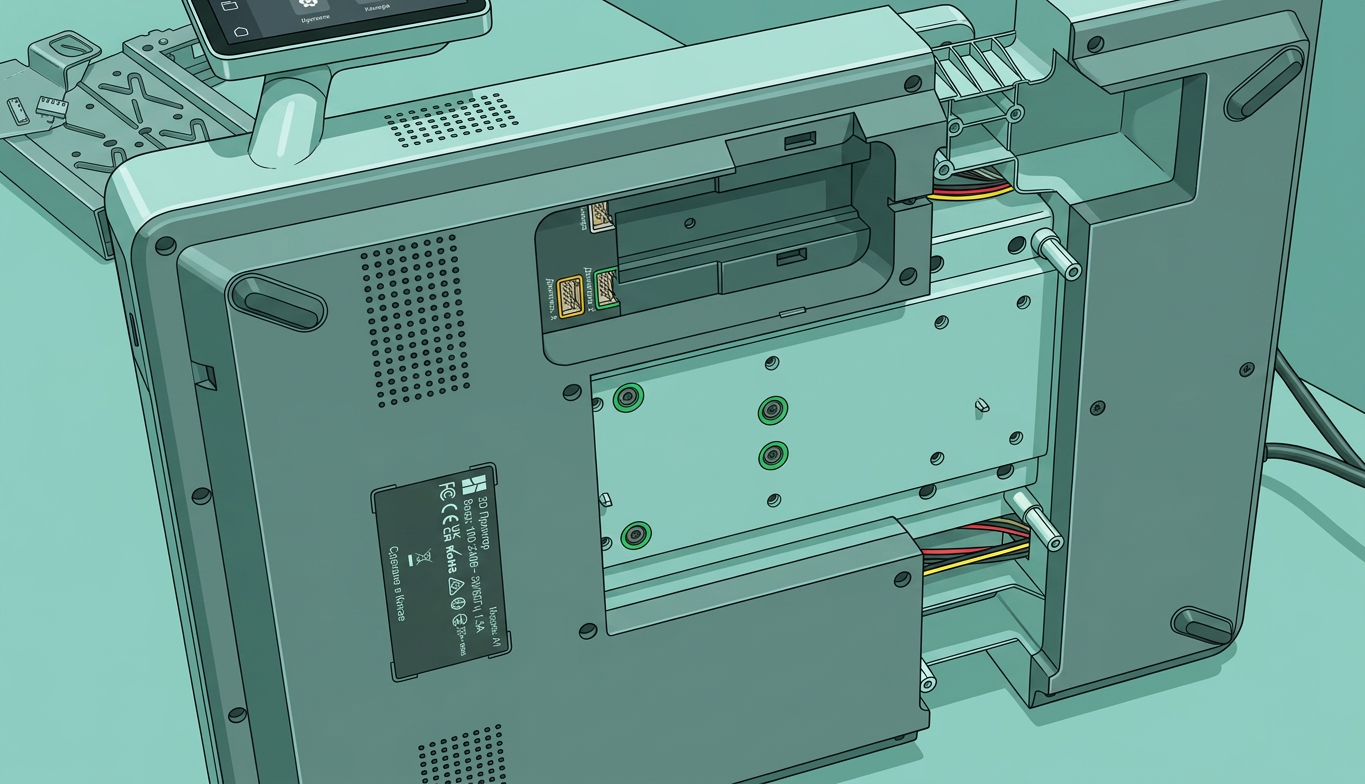

2. Используйте шестигранный ключ H2, чтобы удалить 4 отмеченных винта внизу корпуса основания, чтобы разблокировать нагреваемый стол.
 |
 |
 |
 |
Примечание: Будьте осторожны при полной разблокировке нагреваемого стола; используйте пенопластовую прокладку в упаковке, чтобы защитить нагреваемый стол от раскачивания.
Шаг 4: Соберите основание принтера и раму.
1. Разместите раму принтера, как показано на изображении, при этом снимите коробку для кабелей на основании.
 |
 |
2. Наклоните корпус основания примерно на 45 градусов, чтобы провести его через раму принтера. Выровняйте паз с рамой принтера, как показано на изображении. Медленно опустите корпус основания, пока он полностью не выровняется с рамой принтера на столе.
 |
 |
 |
Шаг 5: Разблокируйте печатающую головку.
Отрежьте стяжку и картонный материал, намотанный вокруг печатающей головки и оси X.
 |
 |
Шаг 6: Снимите крышку направляющей оси Y.
1. Полностью сдвиньте нагреваемый стол к переднему концу, где находится экран, и откройте крышку направляющей оси Y.
 |
 |
 |
2. Аккуратно вытяните крышку направляющей оси Y.
 |
 |
Шаг 7: Зафиксируйте основание принтера.
1. Установите 10 винтов ST3-23 (для корпуса основания) в отмеченные зеленым отверстия.
 |
 |
2. Сдвиньте нагреваемый стол к другому концу и установите 2 винта ST3-23 (для корпуса основания) в отмеченные зеленым отверстия.
 |
 |
Шаг 8: Установите крышку направляющей оси Y обратно.
Снова полностью сдвиньте нагреваемый стол к переднему концу, где находится экран. Аккуратно верните крышку направляющей оси Y на место. Убедитесь, что зажим выровнен.
 |
 |
 |
Шаг 9: Разместите принтер основанием к себе на столешнице, чтобы подготовить его к следующему шагу — подключению кабельного блока.
Снова сдвиньте нагреваемый стол к противоположному от экрана концу. Поверните A1 на 90 градусов на заднюю сторону и поставьте его на край стола. Рекомендуется накрыть стол картоном для защиты.
 |
 |
Примечание: Рекомендуется накрыть стол картоном для защиты принтера. Убедитесь, что принтер устойчиво стоит на столешнице, и держите основание принтера рукой, прежде чем переходить к следующим шагам.
Шаг 10: Подключите кабельный блок.
1. Совместите два зажима на кабельном блоке с отверстиями в основании.
 |
 |
2. Сдвиньте кабельный блок вверх, пока кабель Type-C не будет надежно вставлен в разъем. Не вставляйте кабель Type-C с усилием.
 |
 |
3. Убедитесь, что кабельный блок цел и выровнен по пазам. Затем затяните винты согласно отмеченным позициям.
 |
 |
Шаг 11: Подключите разъемы.
Способ подключения моторного кабеля показан на следующей схеме.
 |
 |
1. Вставьте три моторных кабеля в соответствии с цветом маркировки кабелей и цветом портов подключения.
 |
 |
 |
 |
2. Вставьте кабель с желтой наклейкой в кабельный паз и закройте крышку кабеля.
 |
 |
 |
 |
Шаг 12: Снимите защитную пленку с поверхности нагреваемой платформы и установите печатную платформу.

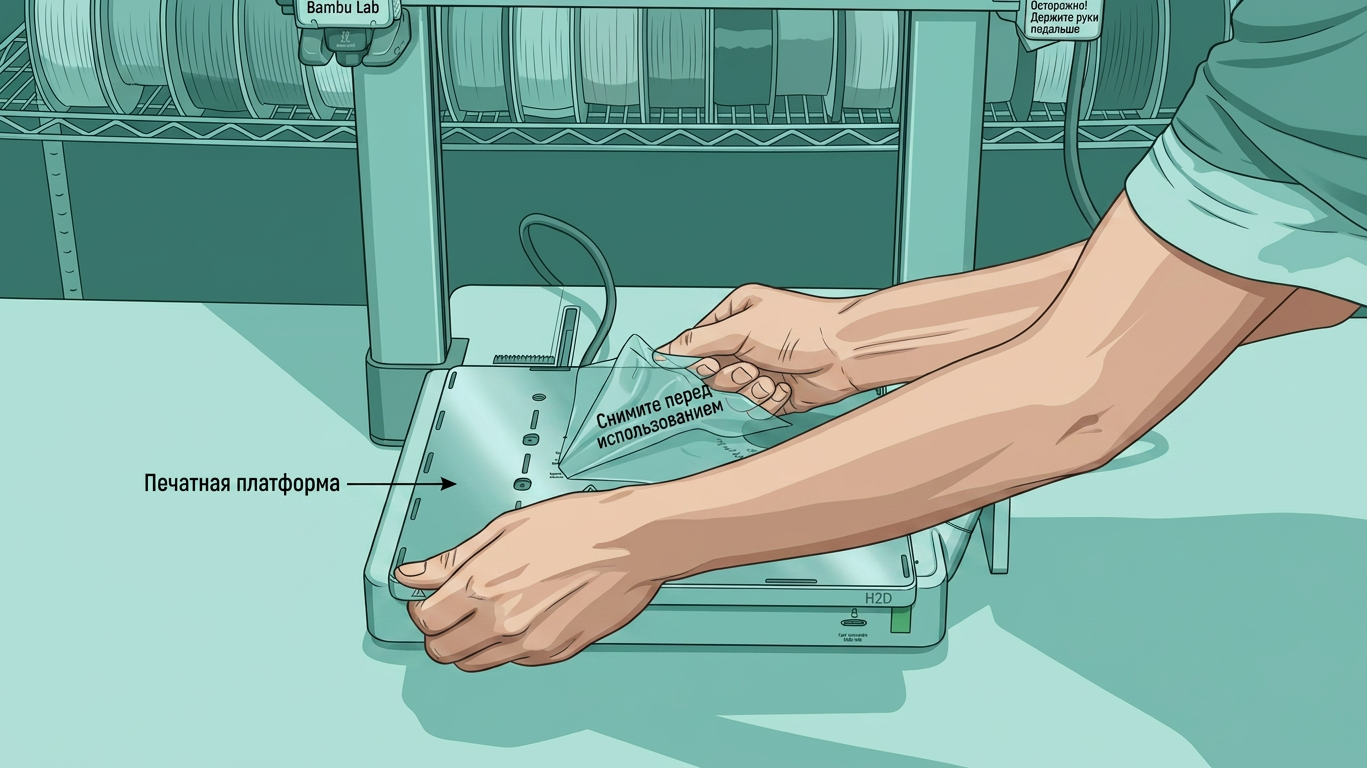

Установите принтер вертикально, снимите защитную пленку с поверхности нагреваемой платформы и установите печатную платформу на нагреваемую платформу.
 |
 |
 |
 |
Примечание: Способ удаления пленки может отличаться от видео. Следуйте инструкциям на поверхности платформы для получения точных указаний.
Шаг 13: Разверните сенсорный экран и снимите защитную пленку.
Разверните сенсорный экран и убедитесь, что сенсорный экран установлен на своем месте, как показано на изображении.
 |
 |
Шаг 14: Установите очиститель сопла (Purge Wiper).
Вставьте блок очистителя сопла сзади вперед в паз в конце оси X. Используйте винт M3-12 (для Purge Wiper) из коробки с аксессуарами, чтобы закрепить очиститель сопла.
Если печатающая головка перемещается полностью влево во время работы, пожалуйста, осторожно сдвиньте печатающую головку в сторону крышки двигателя перед установкой очистителя сопла. Это создаст место для установки.
 |
 |
 |
 |
Шаг 15: Установите внешний держатель катушки филамента.
1. Вверните опорную ось в основной корпус держателя катушки.
 |
 |
2. Закрепите держатель катушки на поперечной балке рамы так, чтобы сторона с логотипом Bambu Lab смотрела вперед. Рекомендуется устанавливать кронштейн в центре справа на балке, близко к правой боковой балке.
3. Подключите один конец PTFE-шланга к входу филамента любой печатающей головки и подключите другой конец к разъему для шланга на держателе катушки.
 |
 |
4. Установите органайзер для кабелей. Протяните черный кабель через маленькое отверстие органайзера и проведите PTFE-шланг через одно из больших отверстий.
Оптимальное положение для органайзера — выровнять край ступицы с нижним краем балки, как только она коснется хотенда и нагреваемой платформы. В этом месте вероятность столкновения разъема Type-C с осью Z минимизируется, что предотвращает сбои соединения Type-C.
 |
 |
5. Повесьте катушку филамента на держатель катушки филамента, а затем загрузите филамент вручную в PTFE-шланг.
Шаг 16: Включите принтер и выполните процесс инициализации и калибровки.
1. Подключите сетевой кабель и нажмите кнопку питания, чтобы подать питание на принтер.
 |
 |
2. Убедитесь, что печатная платформа установлена и очищена (см. "Шаг 13"). После включения принтера следуйте инструкциям на экране, чтобы завершить инициализацию и калибровку принтера.
 |
 |
