Мотор оси Z
Мотор оси Z — это шаговый двигатель, установленный внизу принтера, который приводит в движение инструментальную головку в оси Z.
Что использовать?
-
Мотор оси Z сгорел
-
После анализа логов официальная техническая поддержка подтвердила, что мотор оси Z неисправен.
Предупреждение о безопасности
Важно!
Крайне важноотключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, пожалуйста,
откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Необходимые инструменты и материалы
- Мотор оси Z для Bambu Lab A1 (для покупки обратитесь в службу поддержки)
- Шестигранный ключ H2.0
- 20 минут
Снятие мотора оси Z
Снятие верхней крышки оси Y
Шаг 1. Установите принтер вертикально и поднимите ось X в верхнее положение.
Шаг 2. Сдвиньте нагревательный стол вперед и снимите верхнюю крышку оси Y.
Ослабьте винты натяжения ремня оси Z
Используя шестигранный ключ H2.0, ослабьте винты натяжения ремня оси Z на один оборот (не ослабляйте полностью).

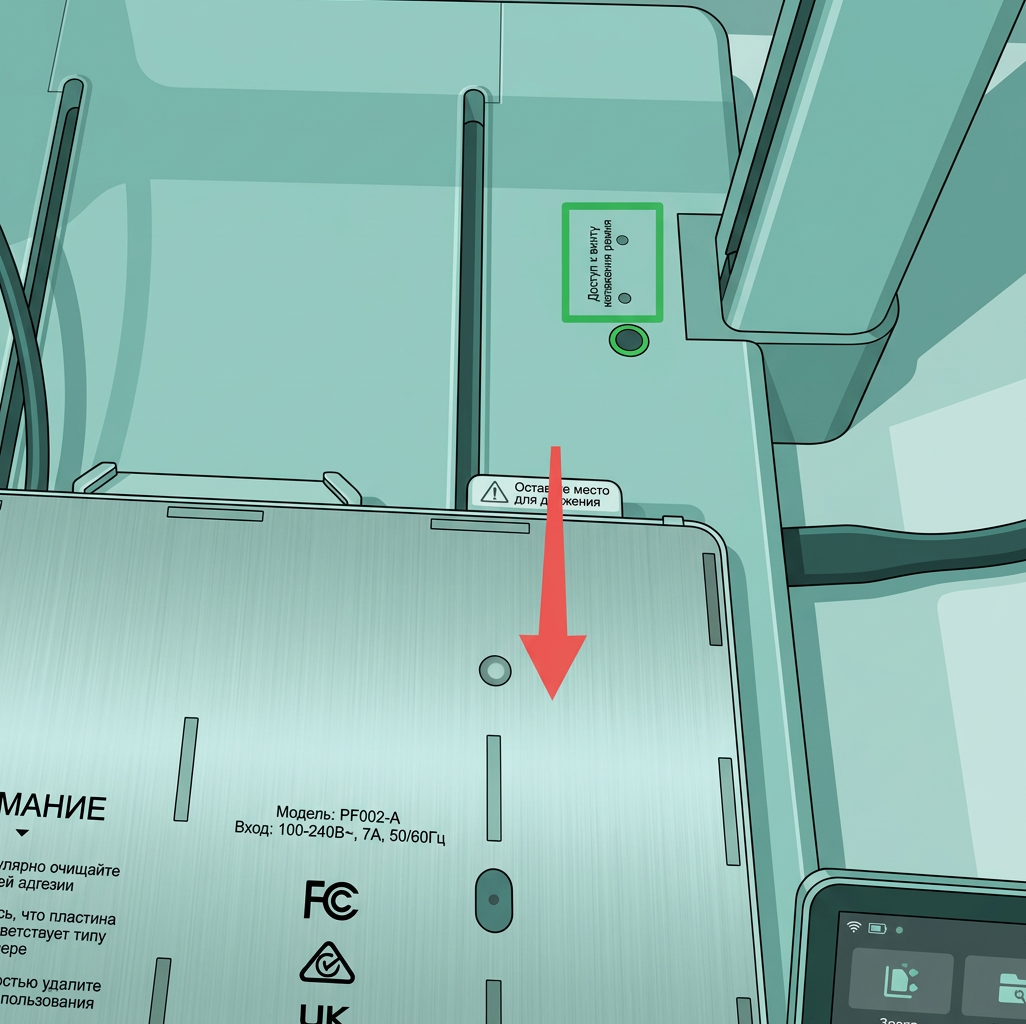

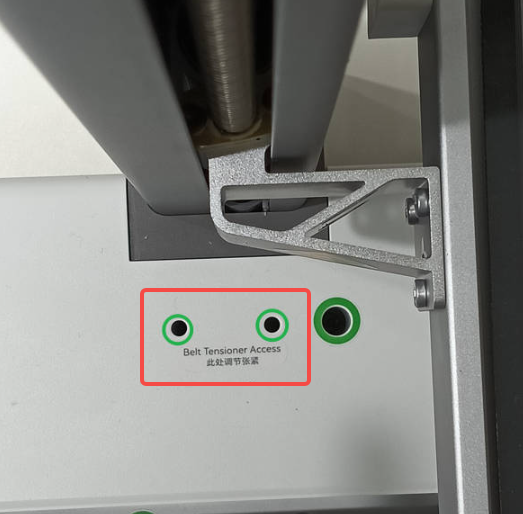

Винты натяжения ремня оси Z расположены в основании напротив правой колонны и видны при сдвиге нагревательного стола вперед.
Отключение кабелей
Шаг 1. Наклоните принтер на левый бок, чтобы получить доступ к коробке кабелей снизу, и последовательно отключите кабель камеры, кабель мотора оси X и кабель мотора оси Z.
Шаг 2. Ослабьте один серебряный винт и сдвиньте коробку кабелей, чтобы отключить USB-кабель, затем откройте крышку кабеля мотора оси Z и извлеките кабель мотора оси Z из коробки.
Снятие нижнего основания
Сдвиньте нагревательный стол вперед и открутите 10 винтов шестигранным ключом H2.0. Затем сдвиньте нагревательный стол назад до упора и открутите 2 винта шестигранным ключом H2.0. Наконец, приподнимите одну сторону основания и снимите всё основание.
Снятие металлической пластины основания
Открутите 8 длинных винтов, фиксирующих колонну оси Z, шестигранным ключом H2.0, а также 4 коротких винта в средней части металлической пластины основания.
Выступающие головки винтов внутри пластины основания острые, и на некоторых частях металлической рамы могут присутствовать заусенцы. Пожалуйста, действуйте осторожно при разборке и сборке, следите за тем, чтобы избегать этих частей, или используйте защитные перчатки от порезов.
Снятие мотора оси Z
Шаг 1. Снимите ленты.

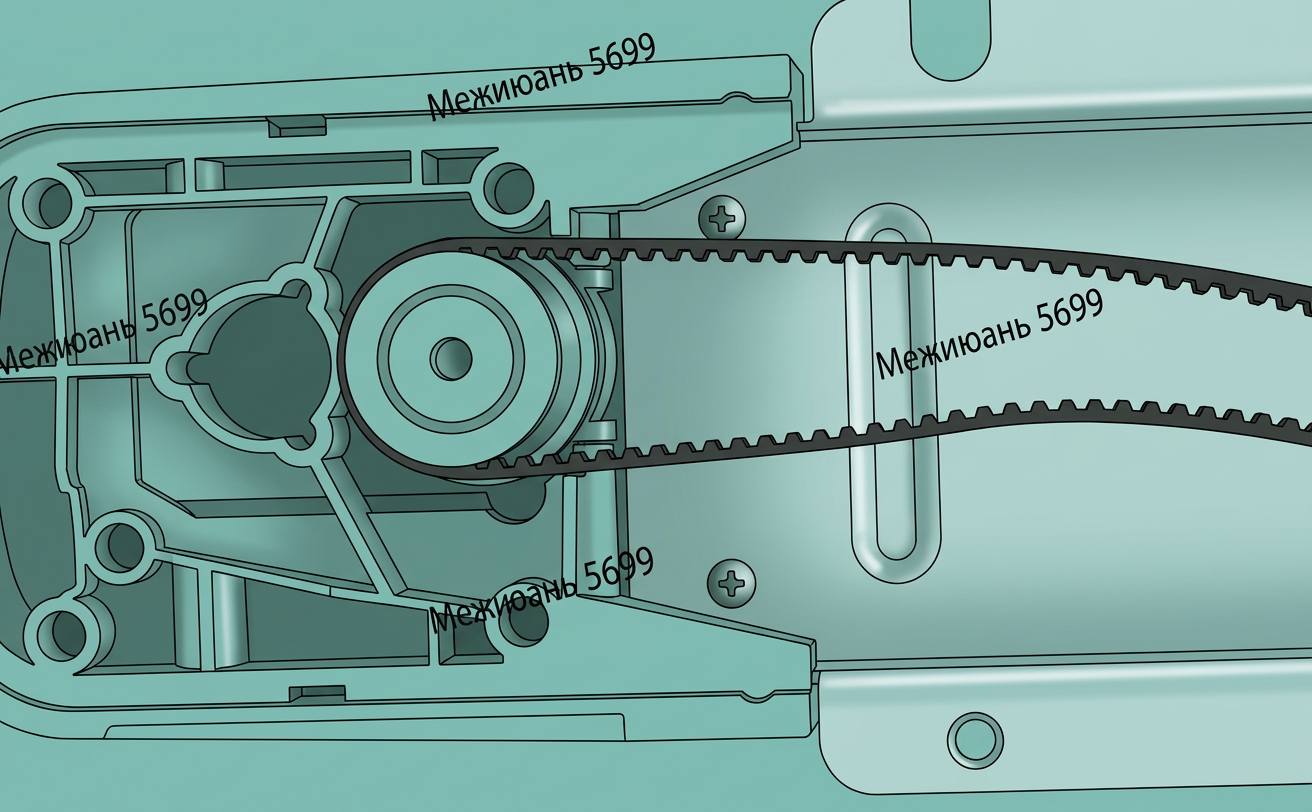

Шаг 2. Открутите 4 винта шестигранным ключом H2.0, снимите мотор оси Z, ремень оси Z и приводное колесо.
Рекомендуется приклеить один край ленты к столу и использовать его повторно для последующей установки.
Установка мотора оси Z
Поднимите ось X
Поднимите ось X в верхнее положение, убедитесь, что обе стороны (левая и правая) выровнены вверху, чтобы избежать перекоса оси X.
Установка мотора оси Z
Шаг 1. Установите приводное колесо на новый мотор оси Z. Разместите ремень оси Z согласно траектории движения, пропустите мотор оси Z через ремень оси Z и установите его на место, закрепите 4 винтами.
Шаг 2. Разместите кабель мотора и закрепите его лентами.
Установка металлической пластины основания
Установите металлическую пластину основания и проверьте направление установки согласно положению винтов. Закрепите 4 коротких винта, помеченных оранжевым, в средней части пластины основания. Обратите внимание на положение и не закрепите их неправильно.
Установка нижнего основания
Шаг 1. Держите раму принтера вертикально и аккуратно установите нижнее основание, убедившись, что кабель мотора оси Z не зажат.
Шаг 2. Сдвиньте нагревательный стол вперед до крайнего положения и надежно закрепите 10 винтов. Затем сдвиньте нагревательный стол назад до крайнего положения и затяните 2 винта.
Подключение кабелей
Шаг 1. Наклоните принтер назад и подключите кабель мотора оси Z к коробке управления кабелями.
Шаг 2. Установите коробку управления кабелями на нижнее основание, сдвиньте её вдоль паза, подключите USB-кабель и затяните один серебряный винт.
Шаг 3. Следуйте текстовым подсказкам и цветовым меткам для подключения кабеля мотора оси X, кабеля мотора оси Z и кабеля камеры. Правильно организуйте кабели и убедитесь, что они не зажаты и не перепутаны.
Установка верхней крышки оси Y
Шаг 1. Установите принтер вертикально и переместите нагреваемый стол вперед до крайнего положения.
Шаг 2. Возьмите верхнюю крышку оси Y и проведите её снизу через нагреваемый стол. Продвиньте крышку вперед до упора, убедившись, что крышка совмещена с защелками.
Шаг 3. Легко установите крышку на место, закрепив её на защелках.
Особое примечание: Если нагреваемый стол не перемещен до самого конца, верхняя крышка оси Y может застрять в неправильном положении. В таком случае вы можете слегка приподнять крышку оси Y вручную, чтобы облегчить её установку.
Натяните ремень оси Z
Шаг 1. Включите принтер. Перейдите на экран ниже и выполните процесс гоминга (приведения к нулевым координатам).
Шаг 2. После завершения гоминга нажмите кнопки вверх и вниз справа только по одному разу, чтобы переместить ось X вверх и вниз по одному разу.
Перед опусканием оси X убедитесь, что сопло не коснется нагреваемого стола!
Шаг 3. Используйте шестигранный ключ H2.0 для затяжки 2 натяжных винтов.
Шаг калибровки
На экране калибровки выберите только Компенсацию вибрации, а затем нажмите Старт.
Калибровка подтвердит, что принтер работает как ожидается.
Надеемся, что подробное руководство оказалось полезным и информативным.
Для обеспечения безопасного и эффективного выполнения, если у вас возникнут какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем отправитьтехнический тикетпо вашей проблеме. Пожалуйста, включите изображение или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
