Руководство по установке рамы принтера A1 (без оси X)

Предоставление инструкций и мер предосторожности для разборки и сборки рамы принтера A1, за исключением снятия и повторной установки рамы принтера с принтера.

Список деталей

Ниже приведены запасные части, участвующие в этом руководстве.

№	Описание	Изображения	№	Описание	Изображения

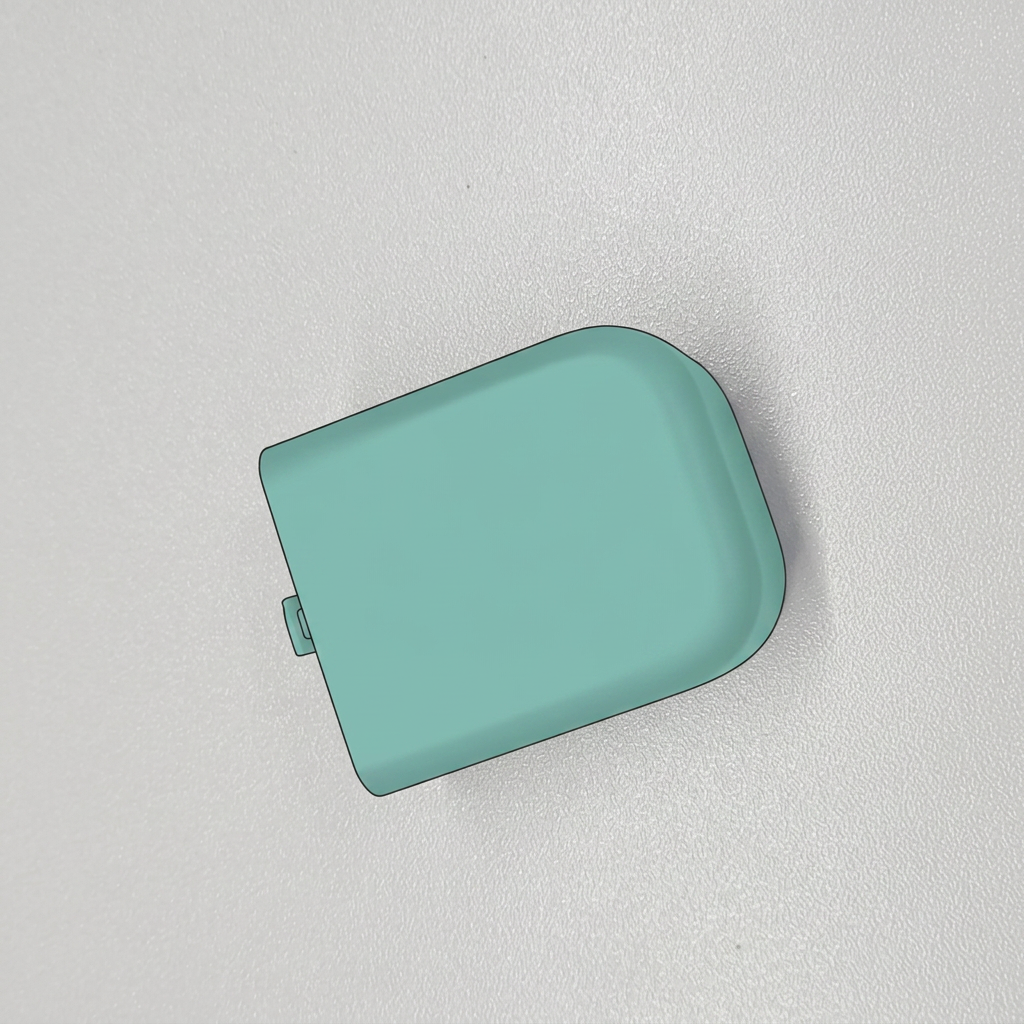

1	Рама принтера A1		2	Верхняя крышка оси Z

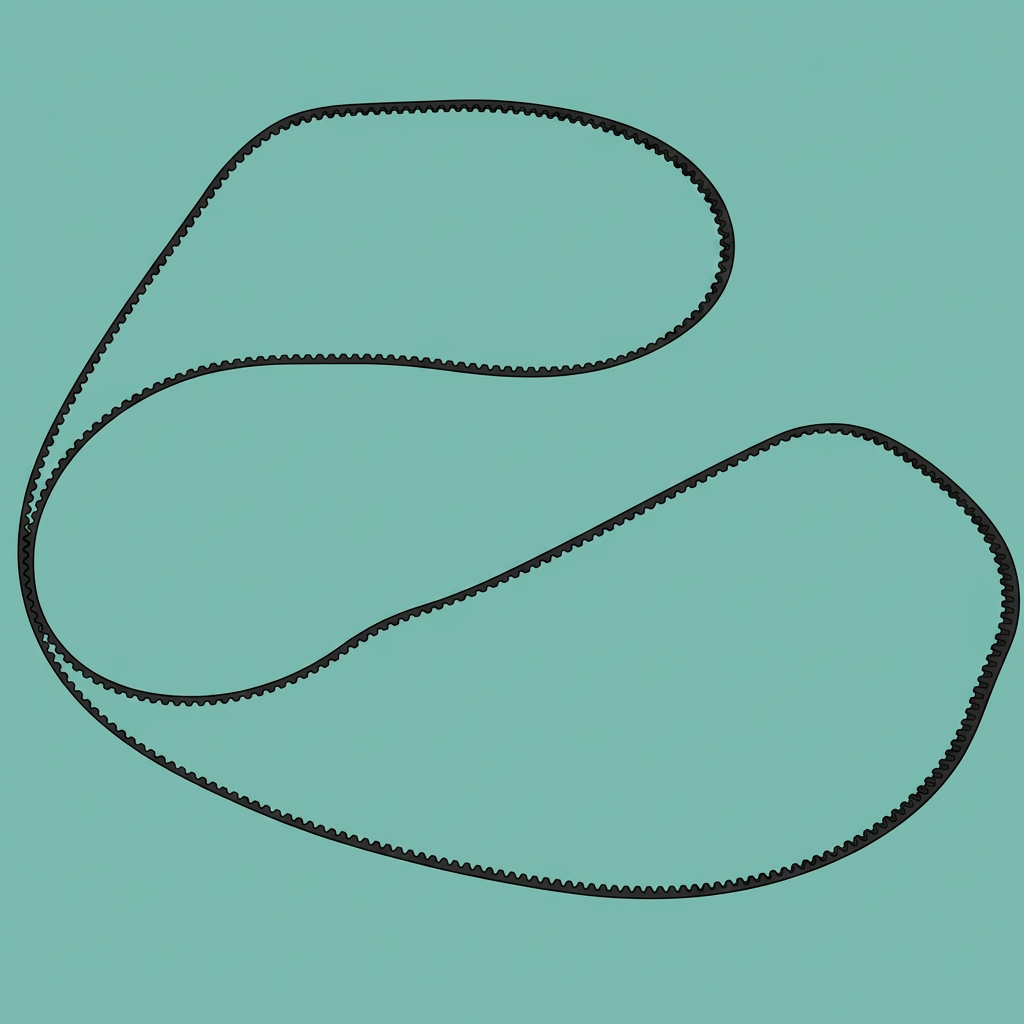

3	Ремень оси Z		4	Мотор оси Z
5	Натяжитель оси Z

Список модулей

Нет

Список винтов

Список инструментов

Шестигранный ключ H2.0

Плоский пинцет

Стяжки

Бокорезы

Предварительные действия

Пожалуйста, обратитесь кРуководству по установке A1о том, как снять раму принтера с принтера и установить её обратно на принтер.

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживаниюпринтера и его электроники, включая провода печатающей головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию угрозы безопасности.

При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно.

Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видео-руководство

Разборка рамы принтера A1

Шаг 1 - Закрепите слайдеры оси Z

Поднимите слайдеры оси Z вверх и закрепите их стяжками, чтобы убедиться, что слайдер не болтается.

Шаг 2 - Снимите верхние крышки оси Z

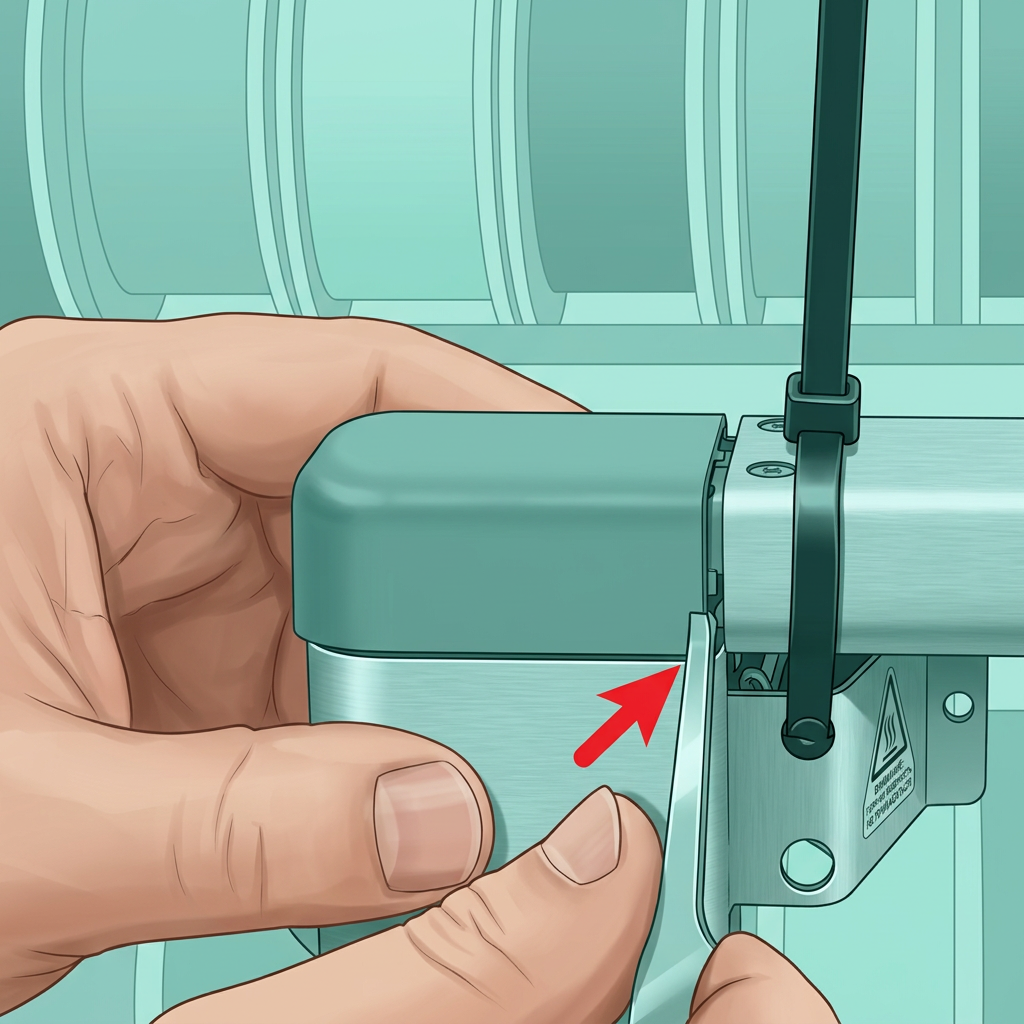

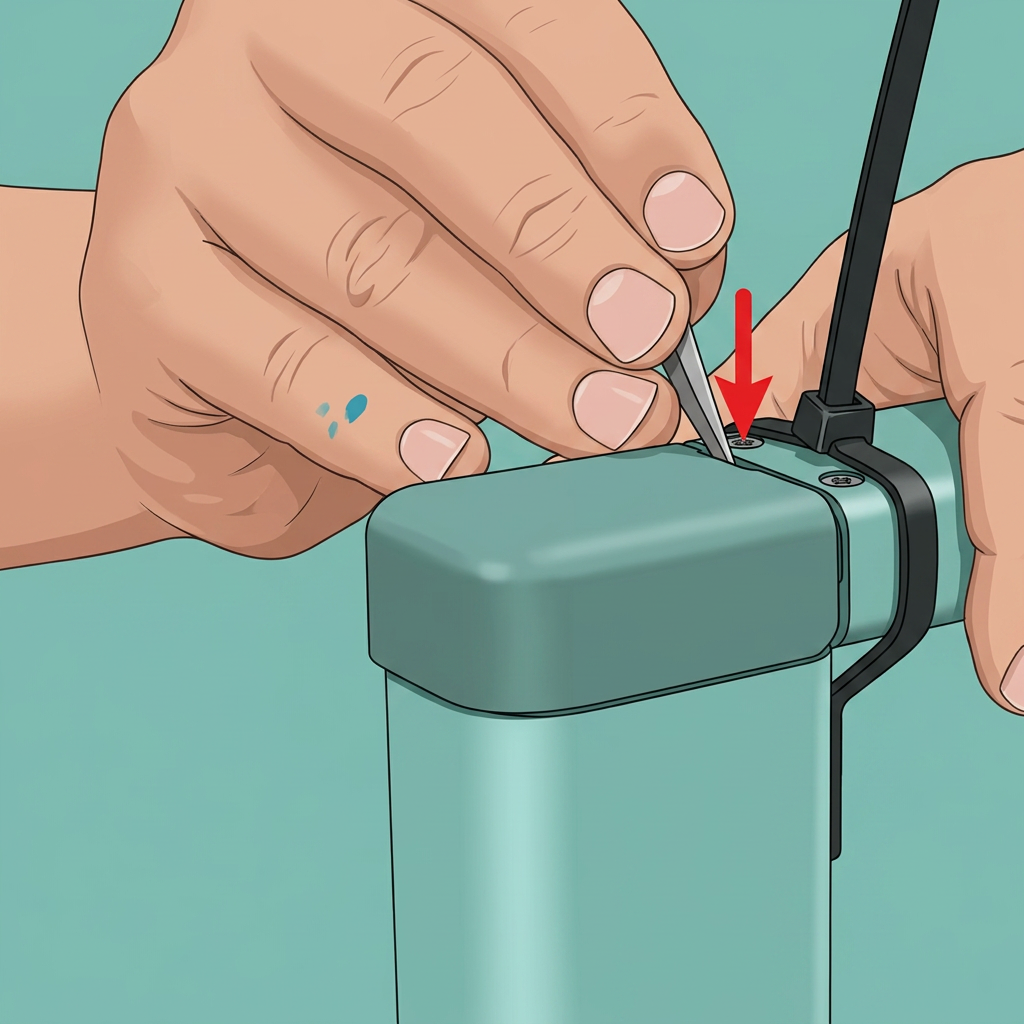

Отожмите крышку оси Z горизонтально наружу с помощью пинцета, затем отожмите два угла вверх и снимите верхнюю крышку оси Z.

Шаг 3 - Снимите усиливающую металлическую пластину

Открутите 8 черных винтов вокруг металлической пластины и 3 серебряных винта снизу, и снимите усиливающую металлическую пластину.

Шаг 4 - Снимите металлическую базовую пластину

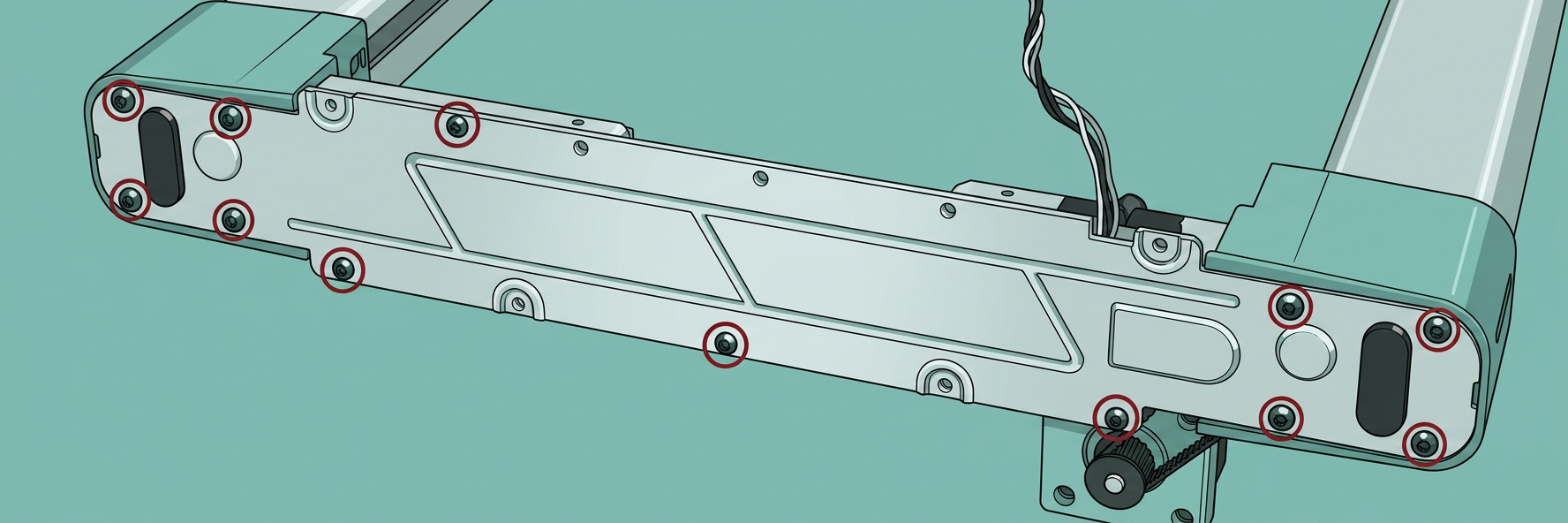

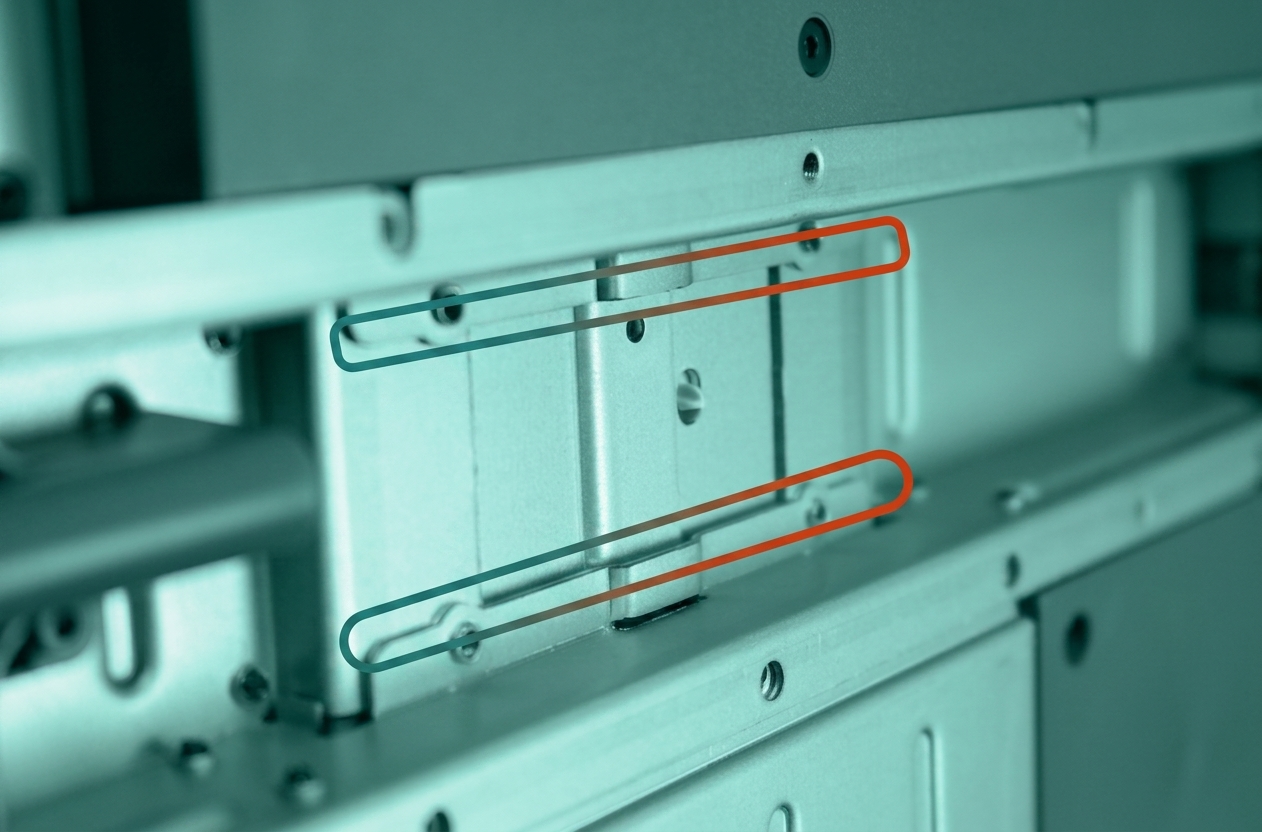

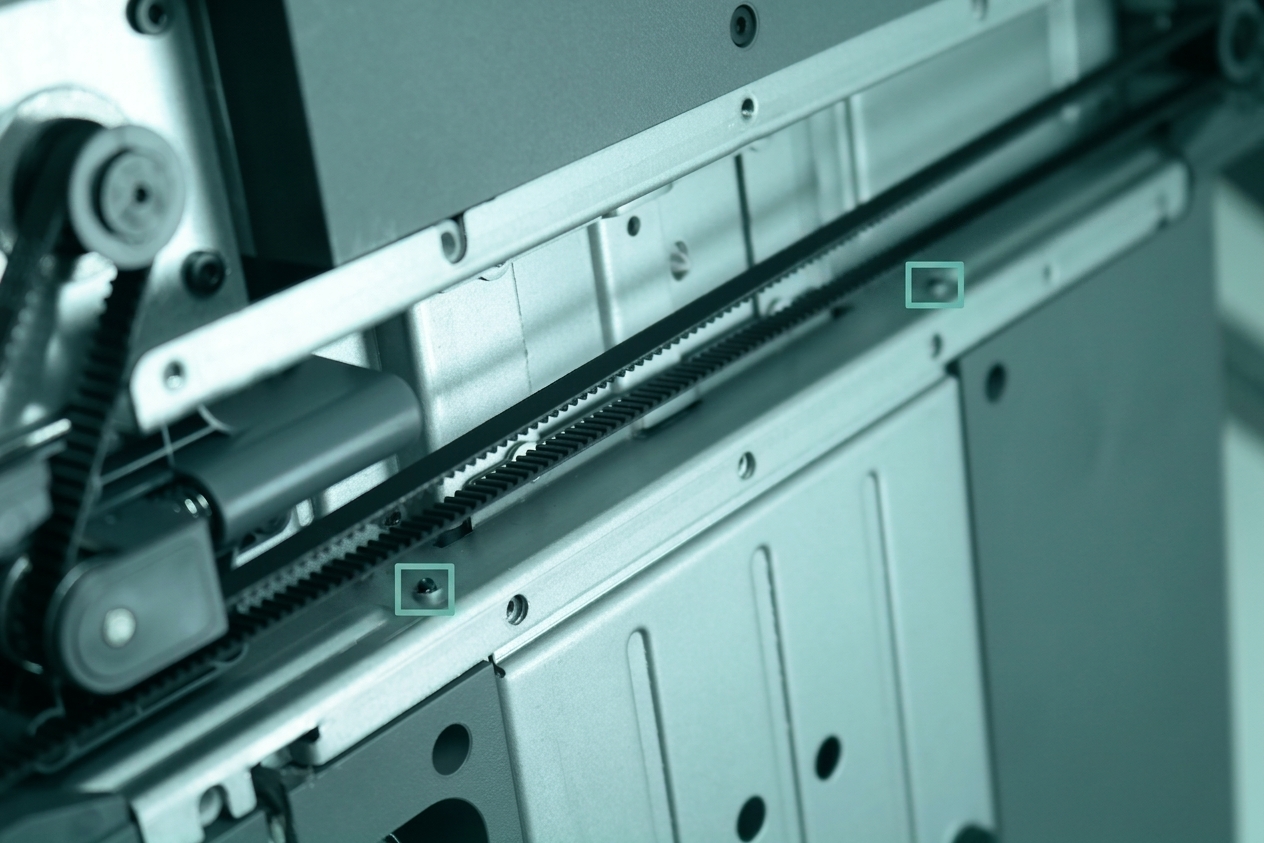

Открутите 8 длинных винтов, фиксирующих колонну оси Z, с помощью шестигранного ключа H2.0, и 4 коротких винта в средней части металлической базовой пластины.

Выступающие головки винтов внутри базовой пластины острые, и на некоторых частях металлической рамы могут присутствовать заусенцы. Пожалуйста, действуйте осторожно при разборке и сборке, следите за тем, чтобы избегать этих частей, или используйте защитные перчатки, устойчивые к порезам.

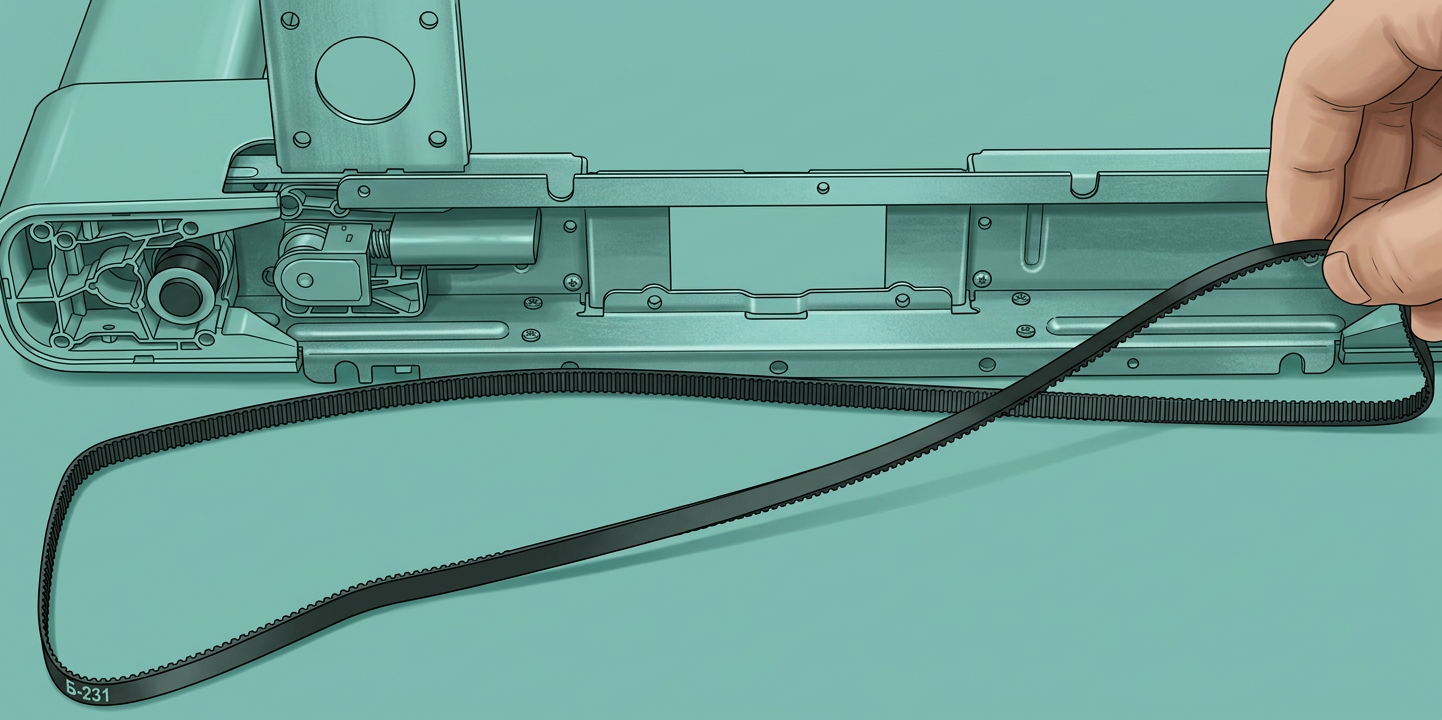

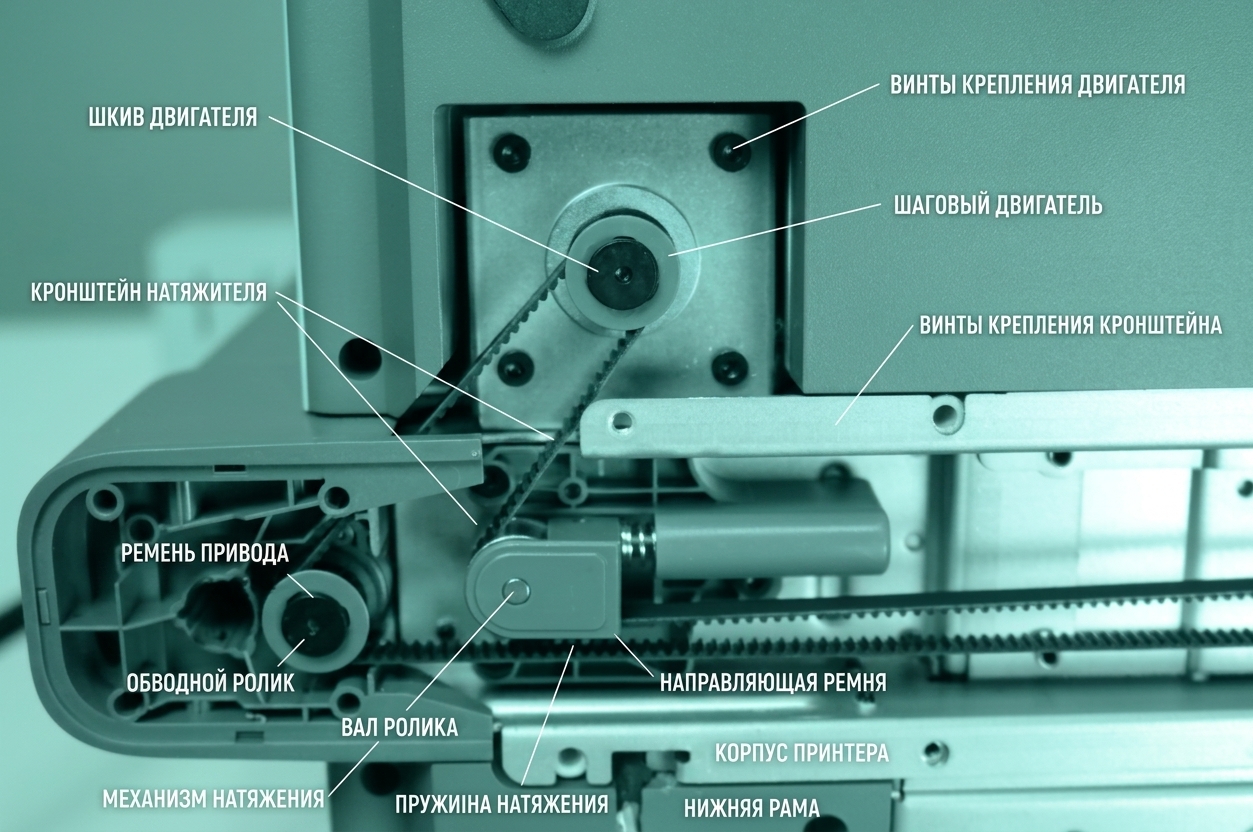

Шаг 5 - Снимите мотор оси Z и ремень оси Z

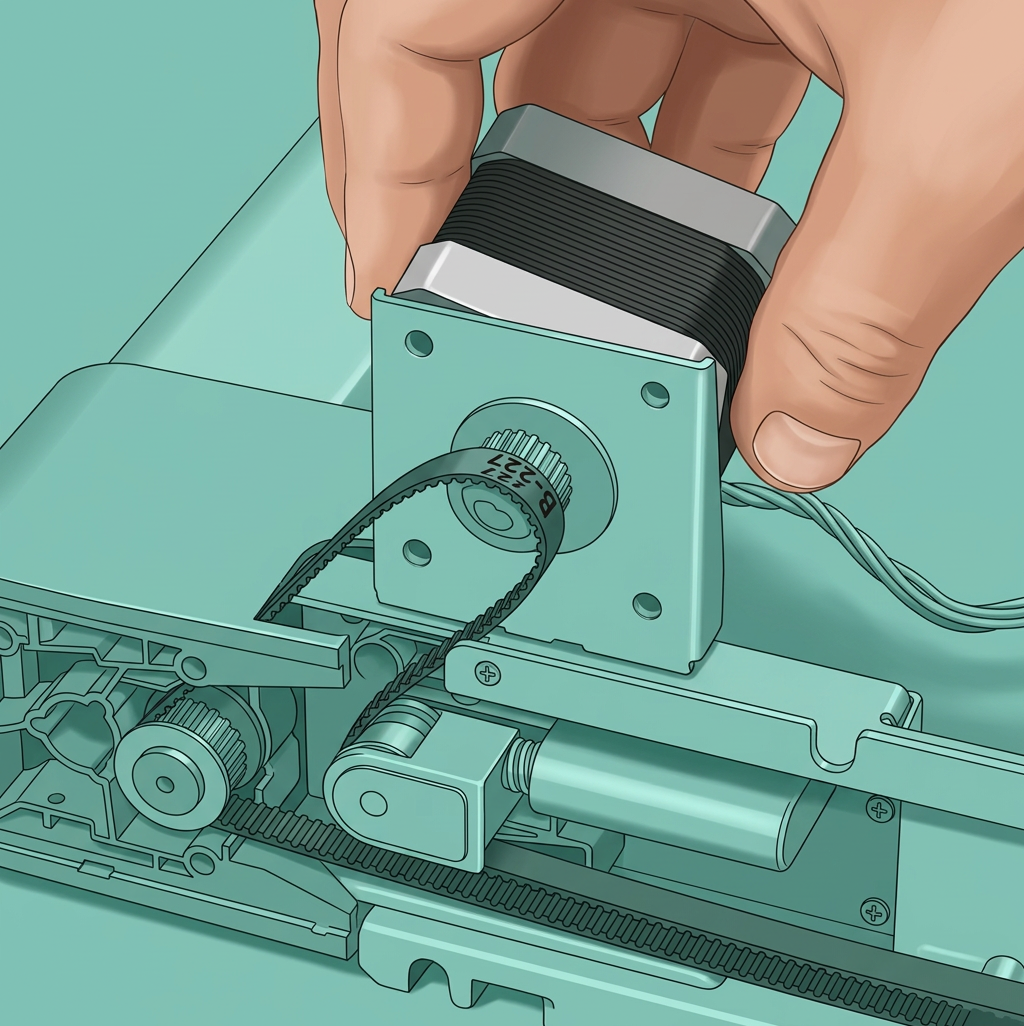

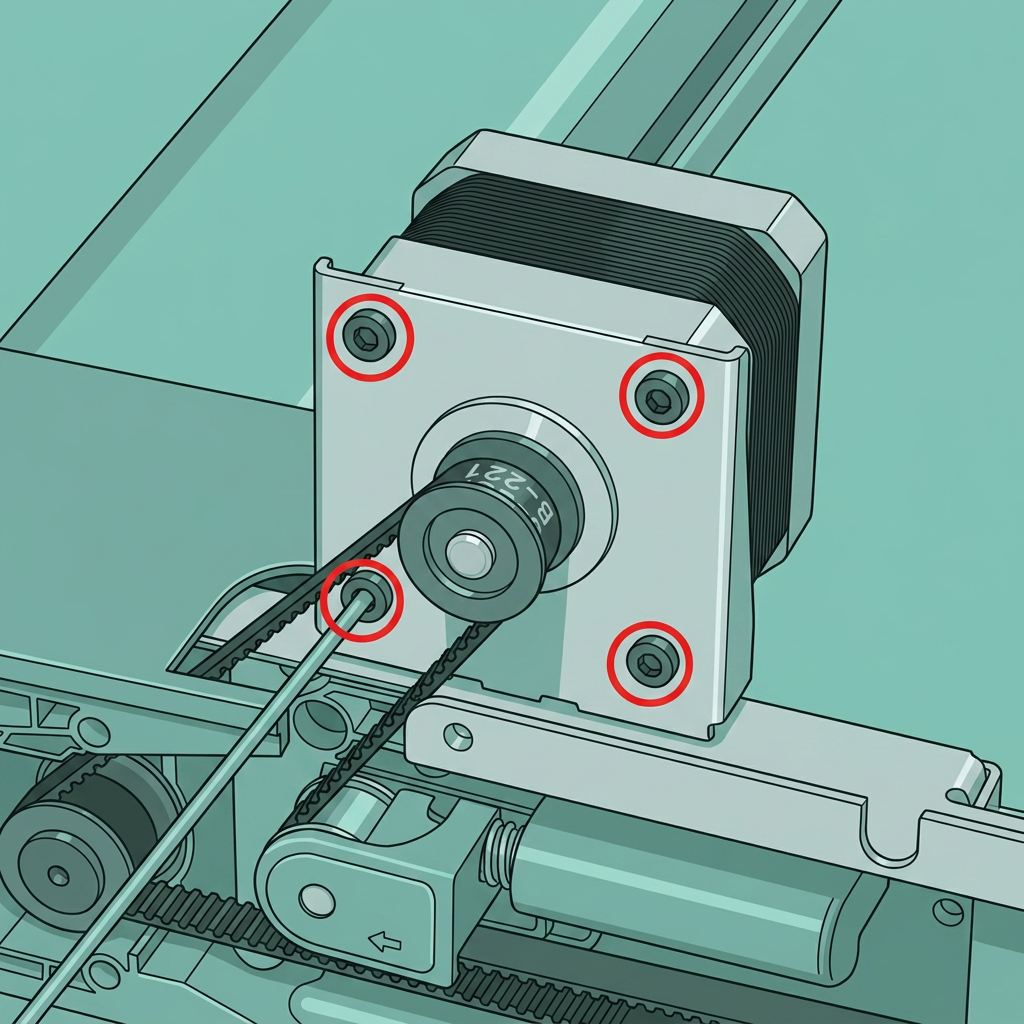

Снимите ленты, открутите 4 винта с помощью шестигранного ключа H2.0 и снимите мотор оси Z и ремень оси Z.

Шаг 6 - Снимите натяжитель оси Z

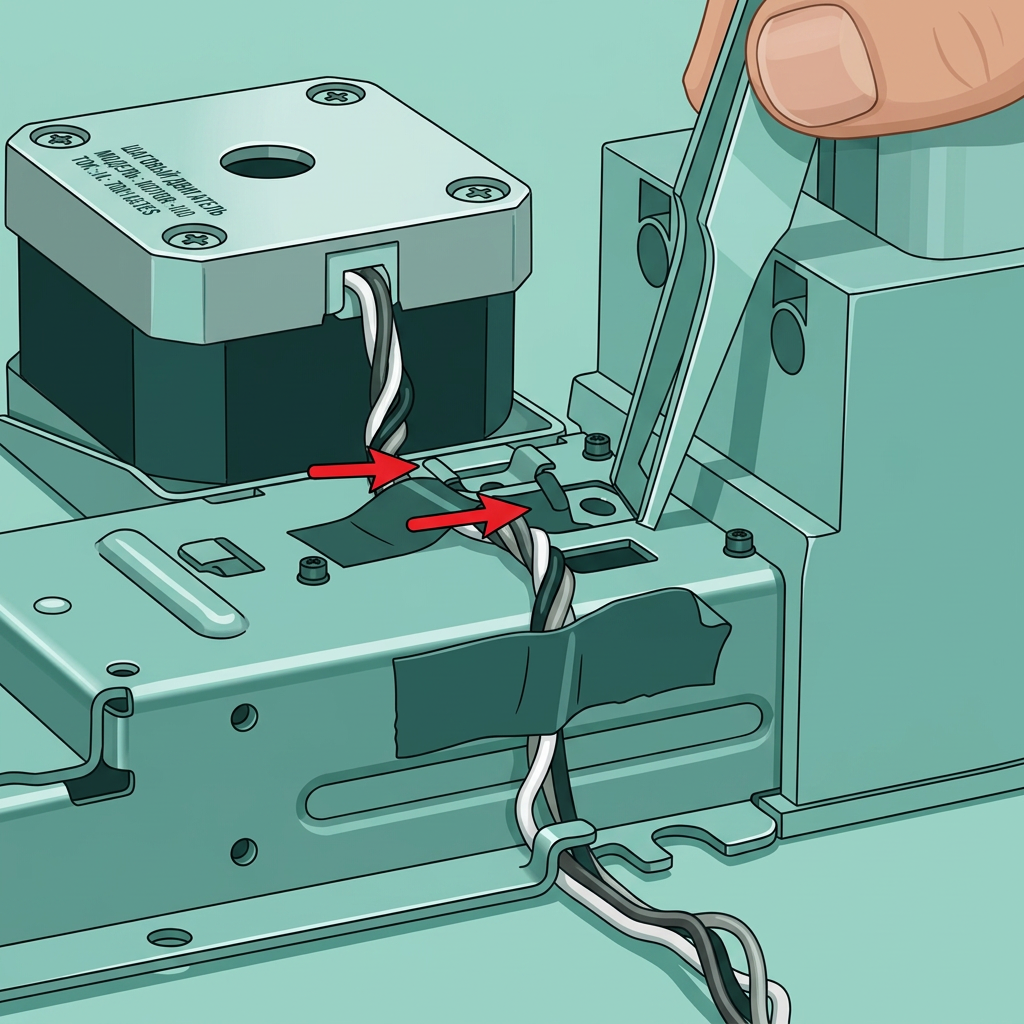

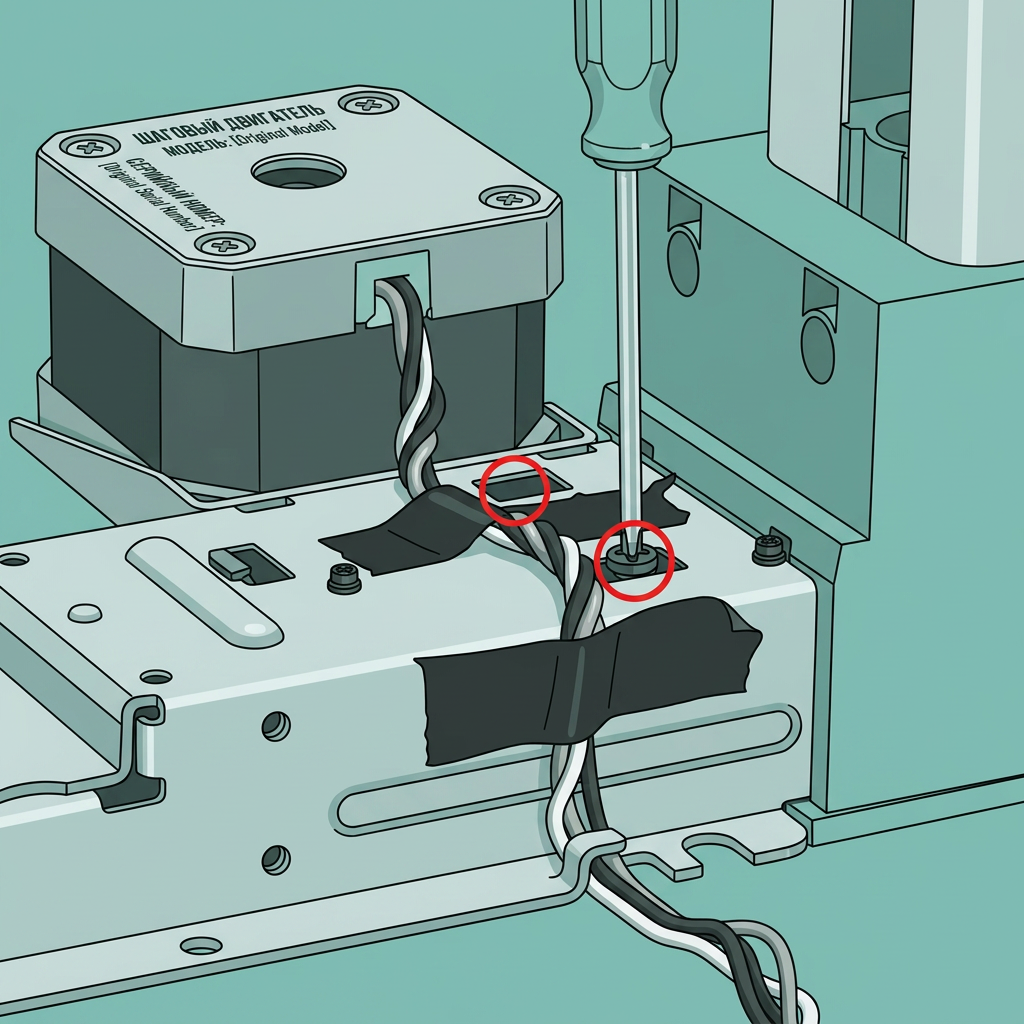

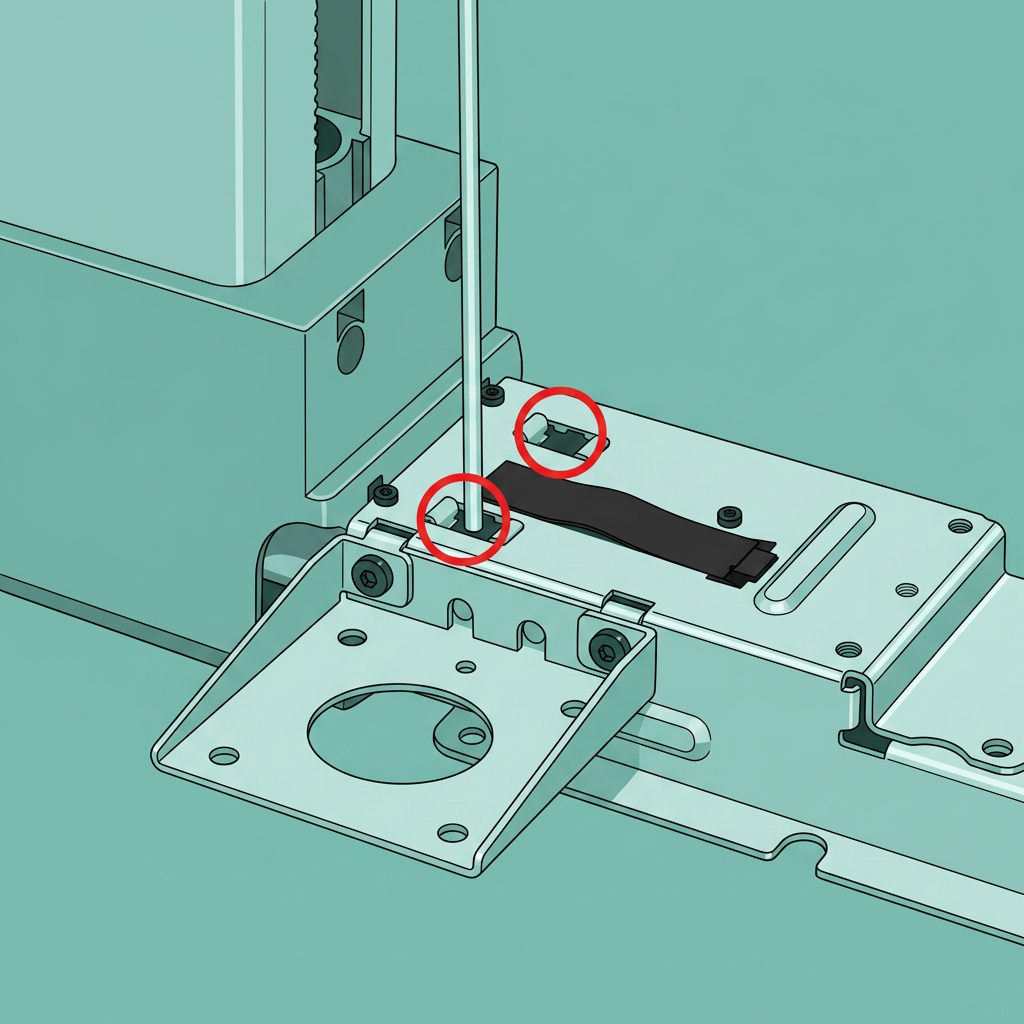

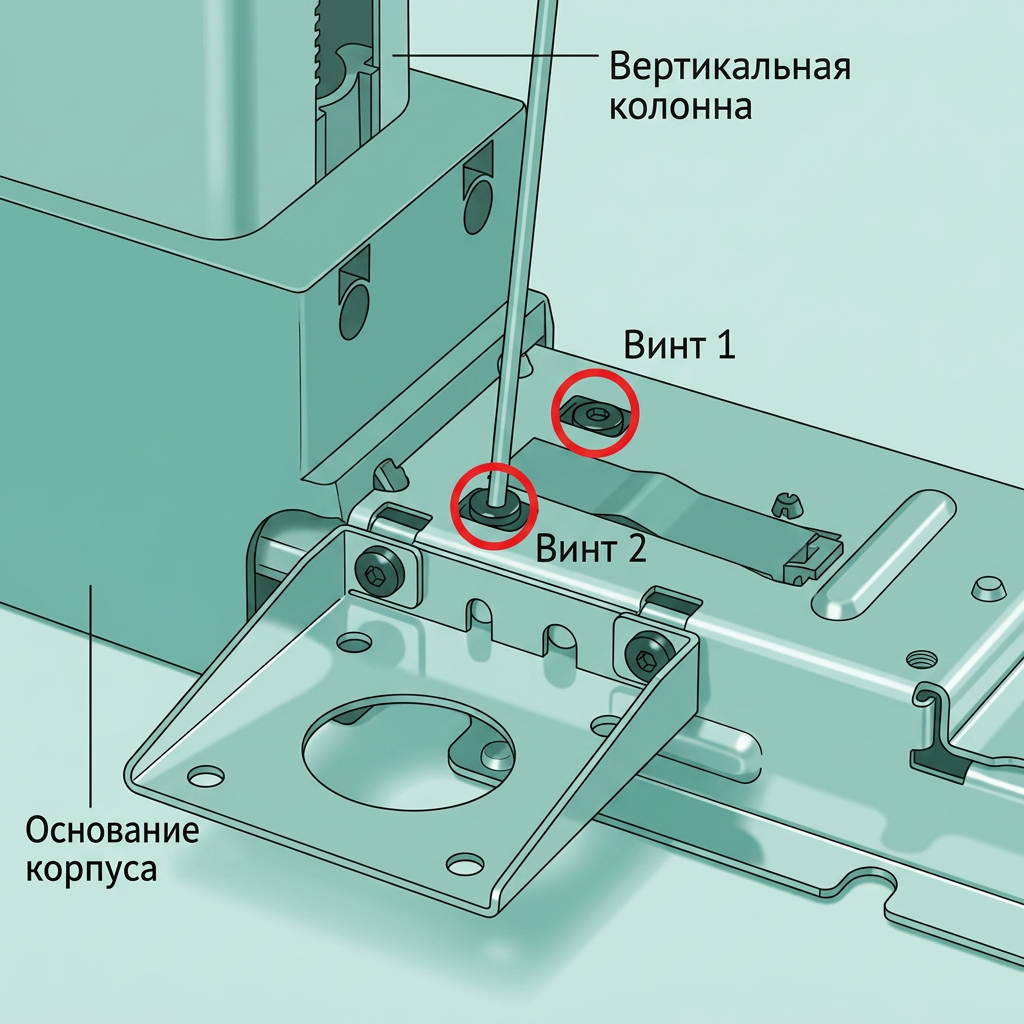

Открутите 2 регулировочных винта натяжителя с помощью шестигранного ключа H2.0, снимите 2 стопорные шайбы и снова зафиксируйте 2 винта (Не затягивайте их)

Открутите 3 винта с помощью шестигранного ключа H2.0 и снимите натяжитель оси Z.

Сборка рамы принтера A1

Шаг 1 - Снимите натяжитель оси Z

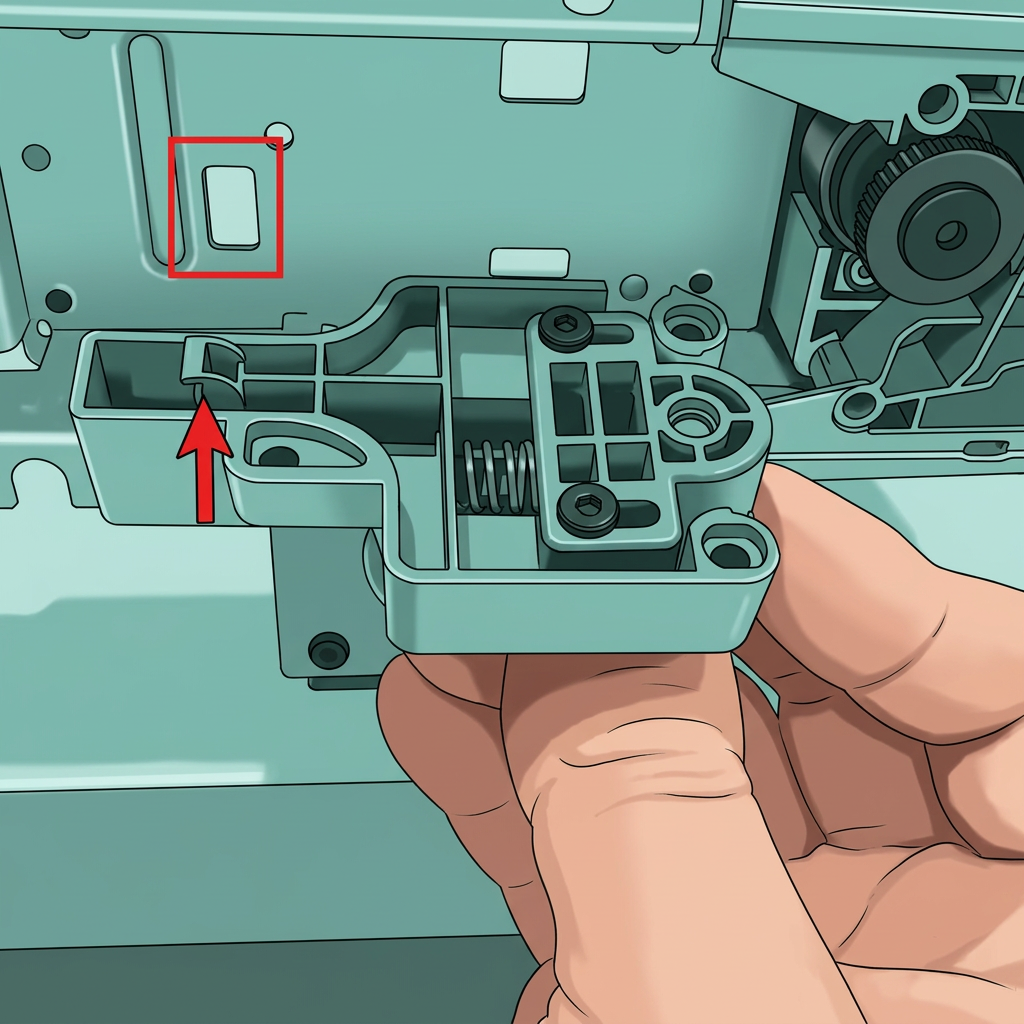

Выровняйте установочное квадратное отверстие, установите натяжитель оси Z на нижнюю балку и зафиксируйте 3 винта.

Шаг 2 - Установите ремень оси Z и мотор оси Z

Разместите ремень оси Z согласно траектории движения, пропустите мотор оси Z через ремень оси Z и установите его на место, зафиксируйте 4 винта

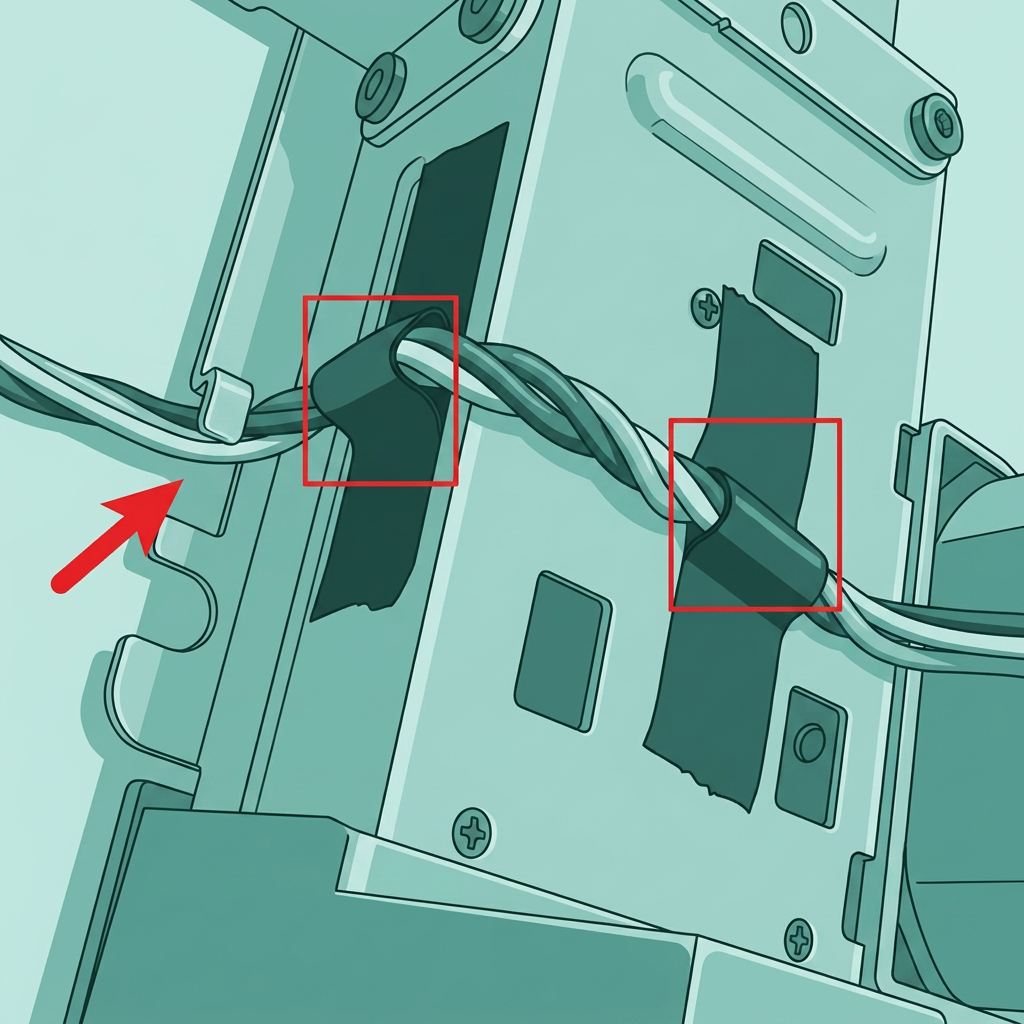

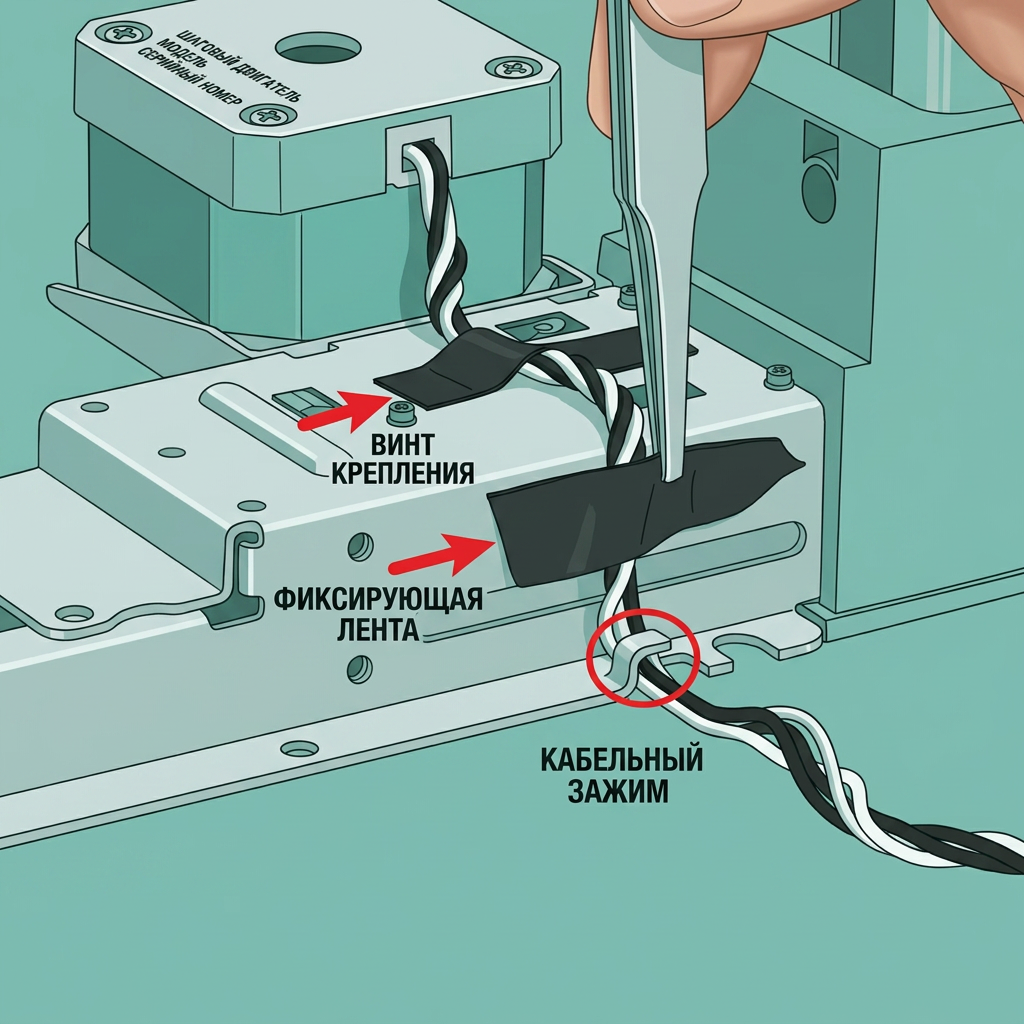

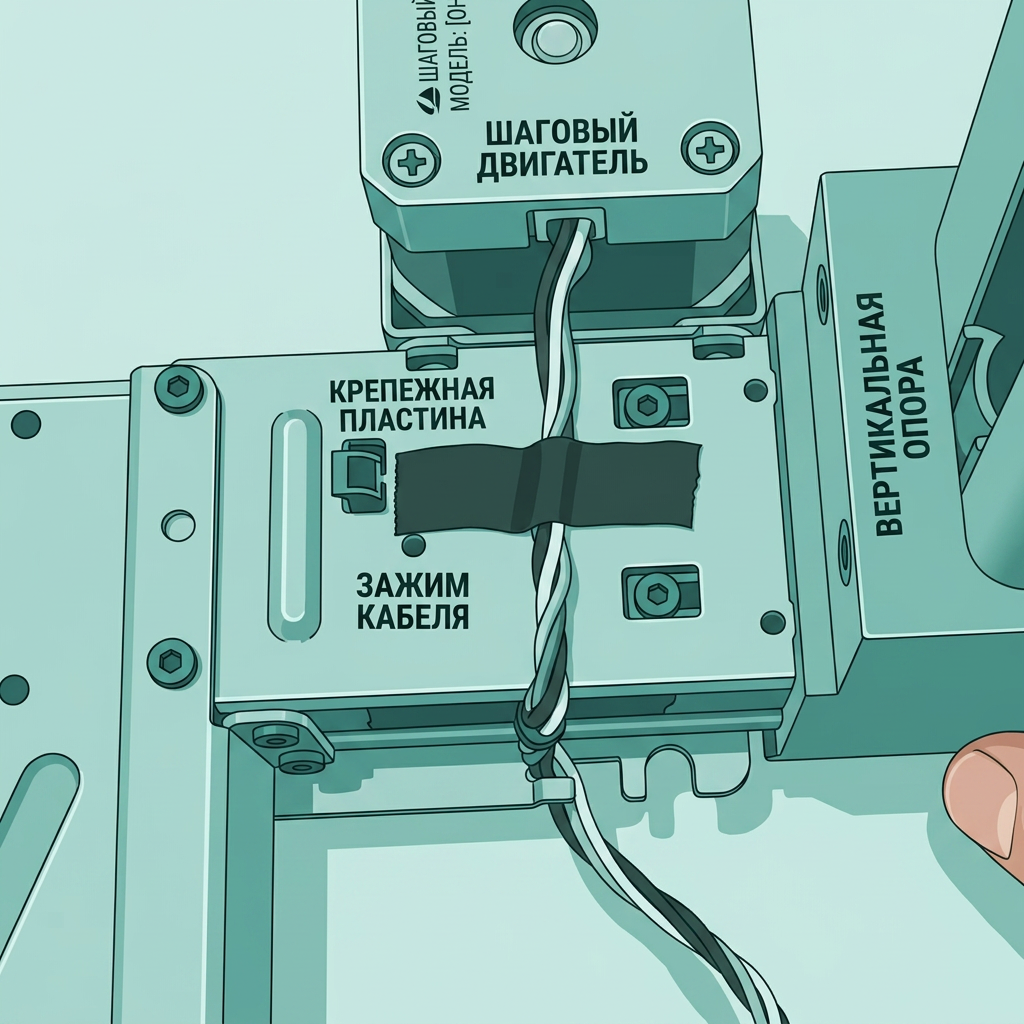

Разместите кабель мотора и закрепите его лентами.

Шаг 3 - Натяжение ремня оси Z

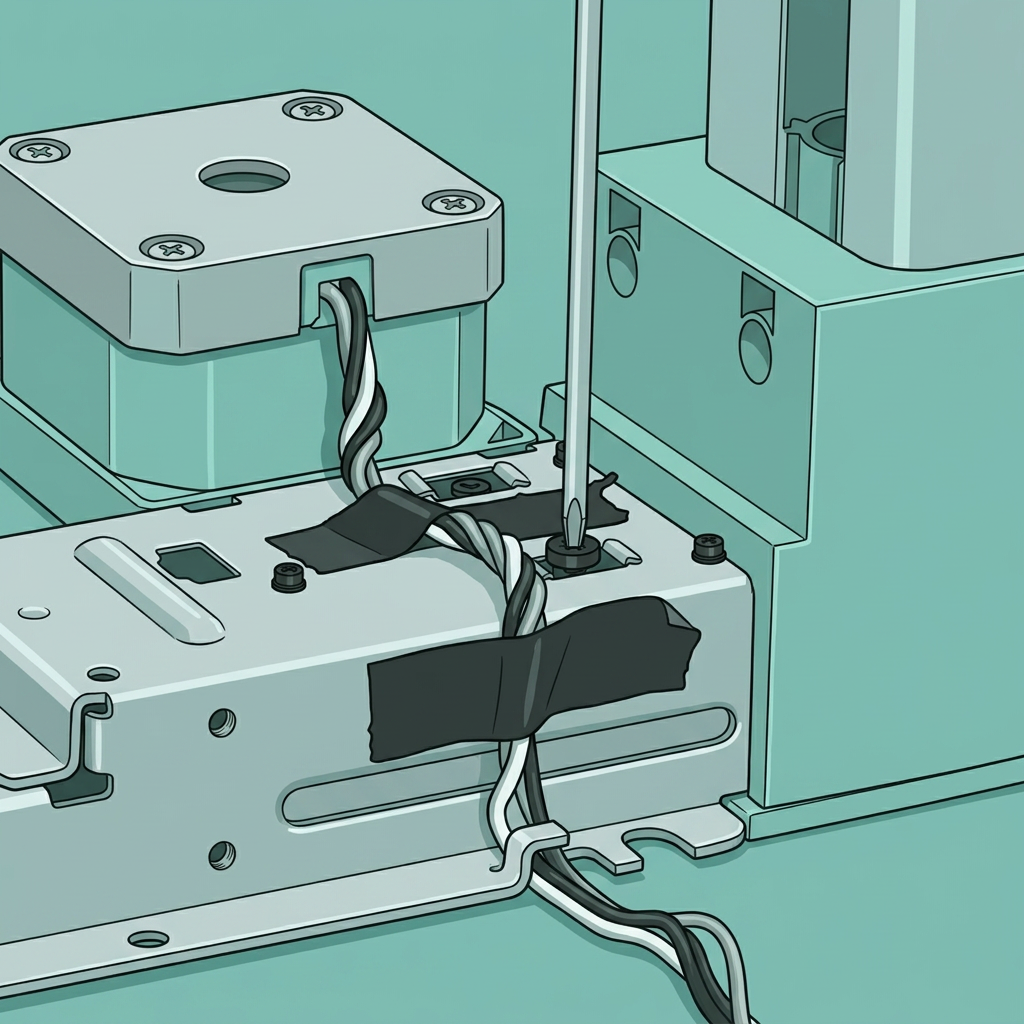

Открутите 2 регулировочных винта натяжителя, верните на место 2 стопорные шайбы и снова зафиксируйте 2 винта (Не затягивайте их);

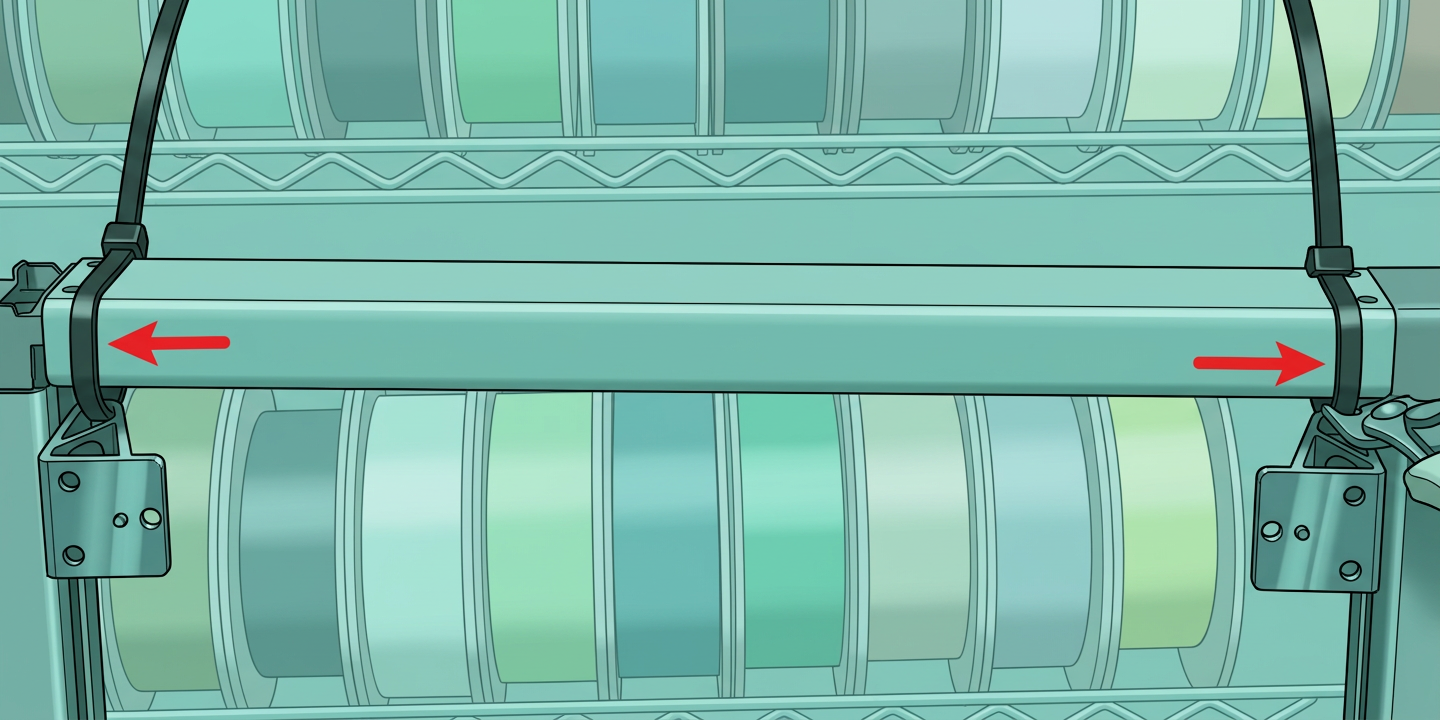

Перережьте стяжки и разблокируйте слайдеры оси Z, потяните ремень, чтобы подтвердить плавность движения;

Затяните 2 регулировочных винта натяжителя.

Шаг 4 - Установите металлическую базовую пластину

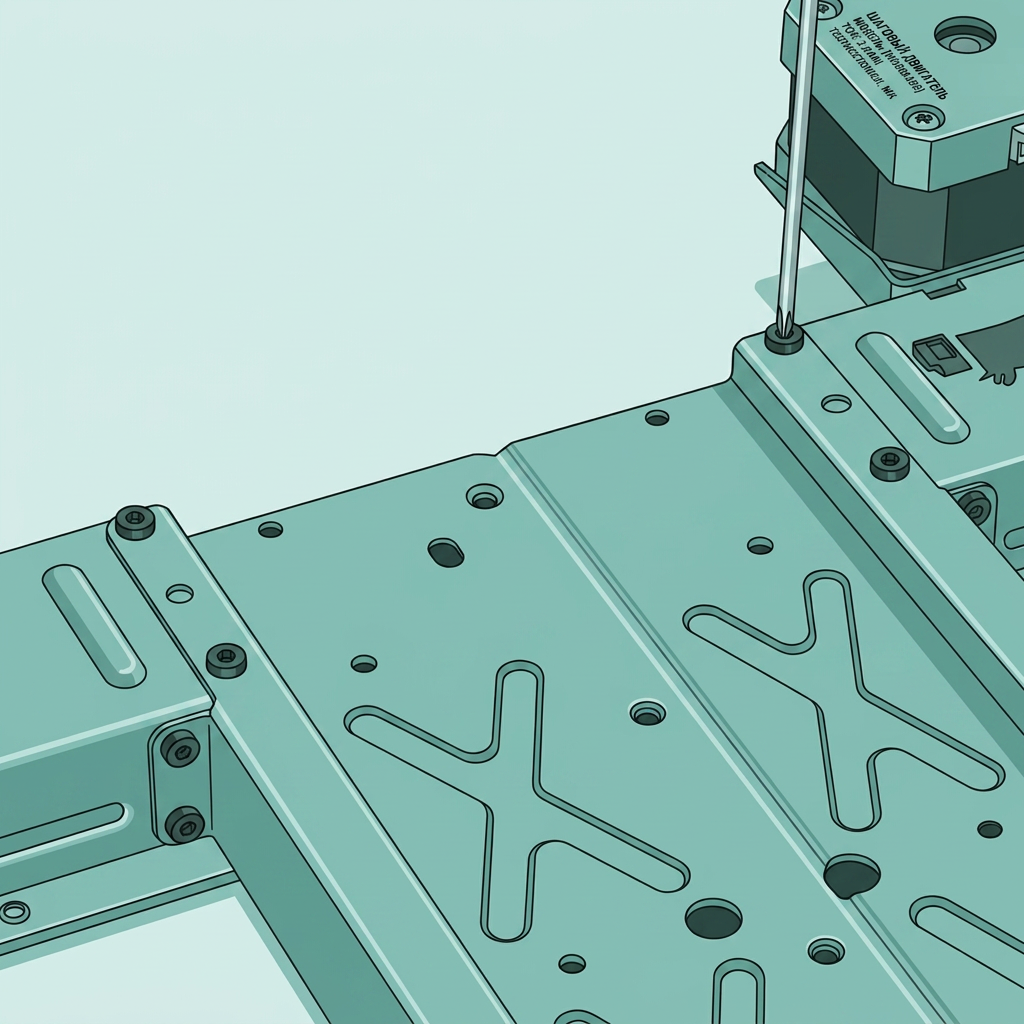

Установите металлическую базовую пластину и зафиксируйте 4 длинных винта с обеих сторон, чтобы зафиксировать ось Z.

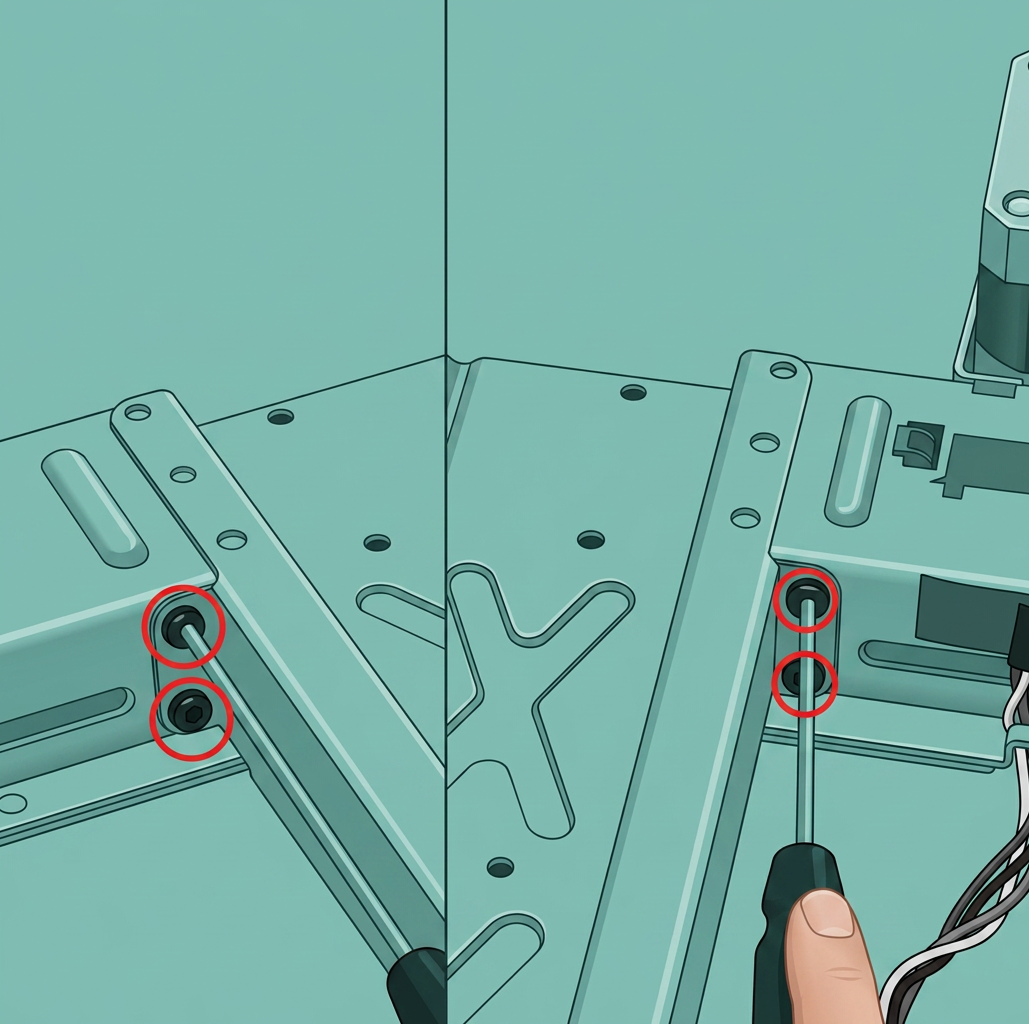

Зафиксируйте 4 коротких винта в средней части базовой пластины. Обратите внимание на положение и не зафиксируйте их неправильно.

Шаг 5 - Установите усиливающую металлическую пластину

Установите усиливающую металлическую пластину и зафиксируйте 3 серебряных винта снизу, и зафиксируйте 8 винтов вокруг усиливающей металлической пластины.

Шаг 6 - Установите верхние крышки оси Z

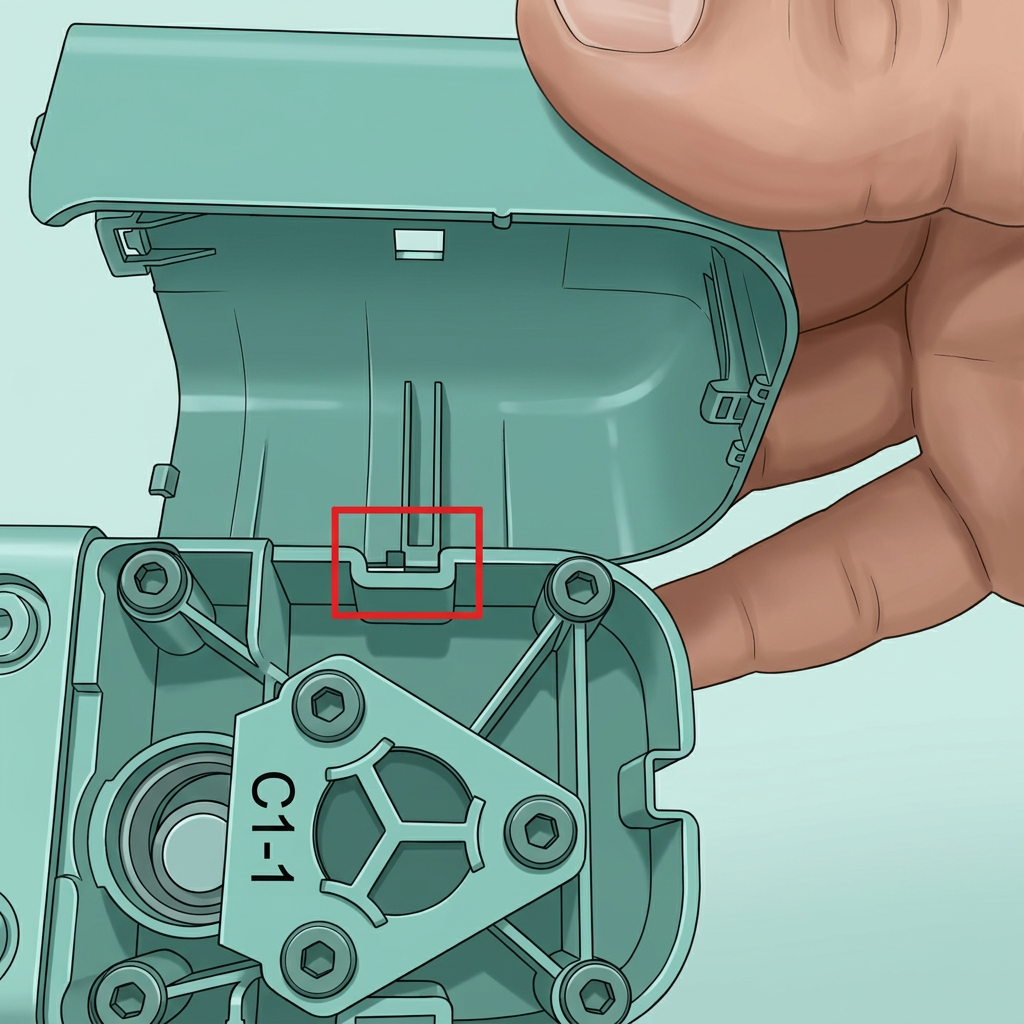

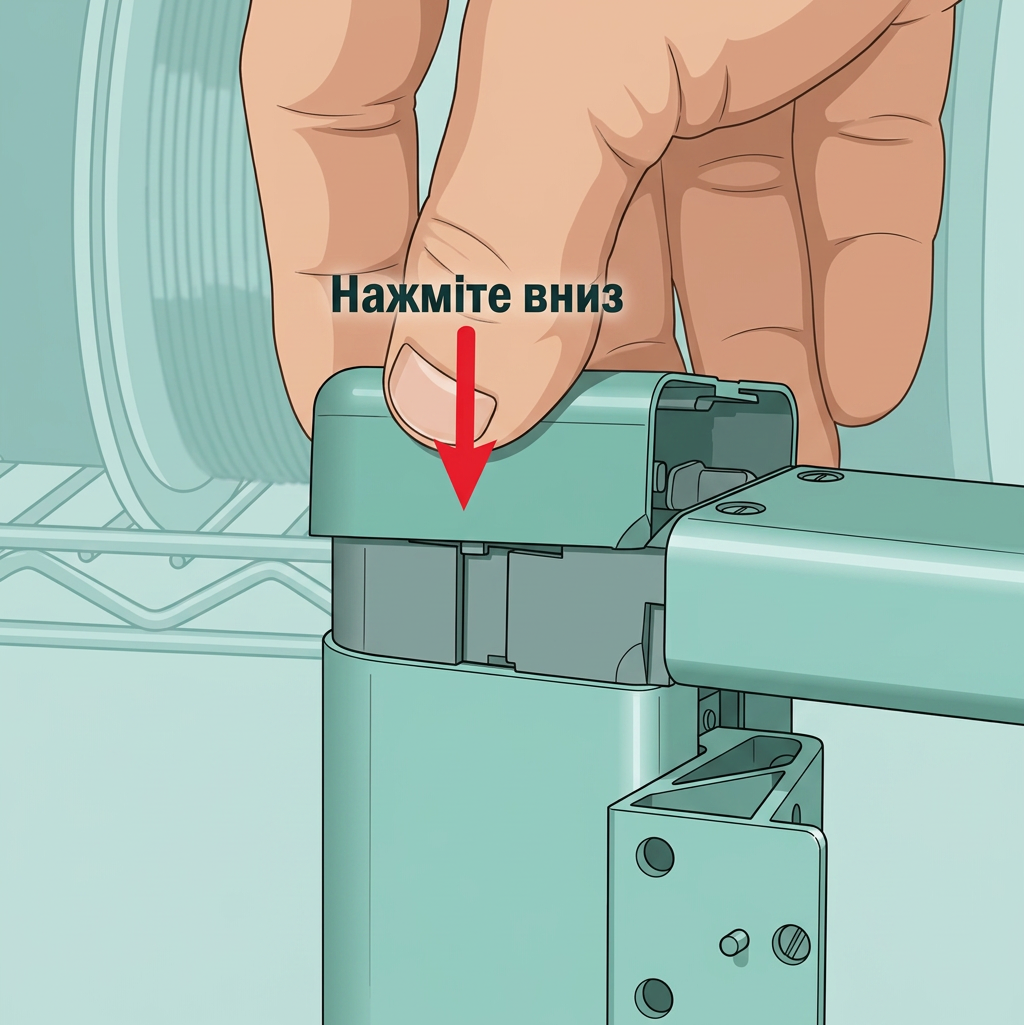

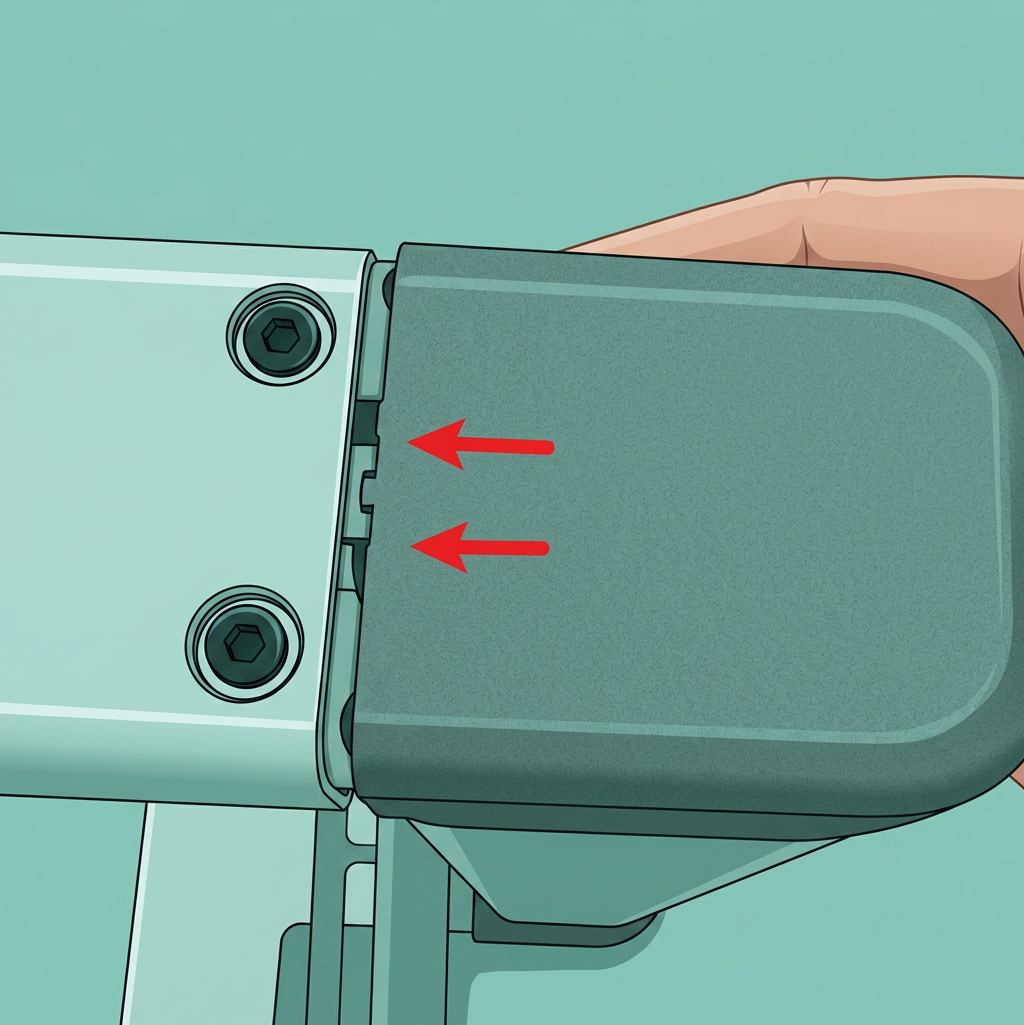

Выровняйте установочный паз и установите верхнюю крышку оси Z на верхний конец оси Z вдоль края установочного паза, нажмите крышку внутрь, чтобы установить ее на место.

повторите те же шаги для установки другой крышки.

Проверка функциональности

Проверьте, плавное ли движение слайдеров оси Z.

Калибровка

Нет
