A1 Руководство по установке оси Y

В этой статье приведены соответствующие инструкции и меры предосторожности для разборки и сборки узла оси Y A1. Удаление узла оси Y из нижнего основания и его повторная установка не включены.

Важное напоминание: На линейной направляющей оси Y может быть смазочное масло, поэтому рекомендуется работать в перчатках.

Список деталей

Ниже приведены запасные части, используемые в этом руководстве.

№	Описание	Изображения	№	Описание	Изображения

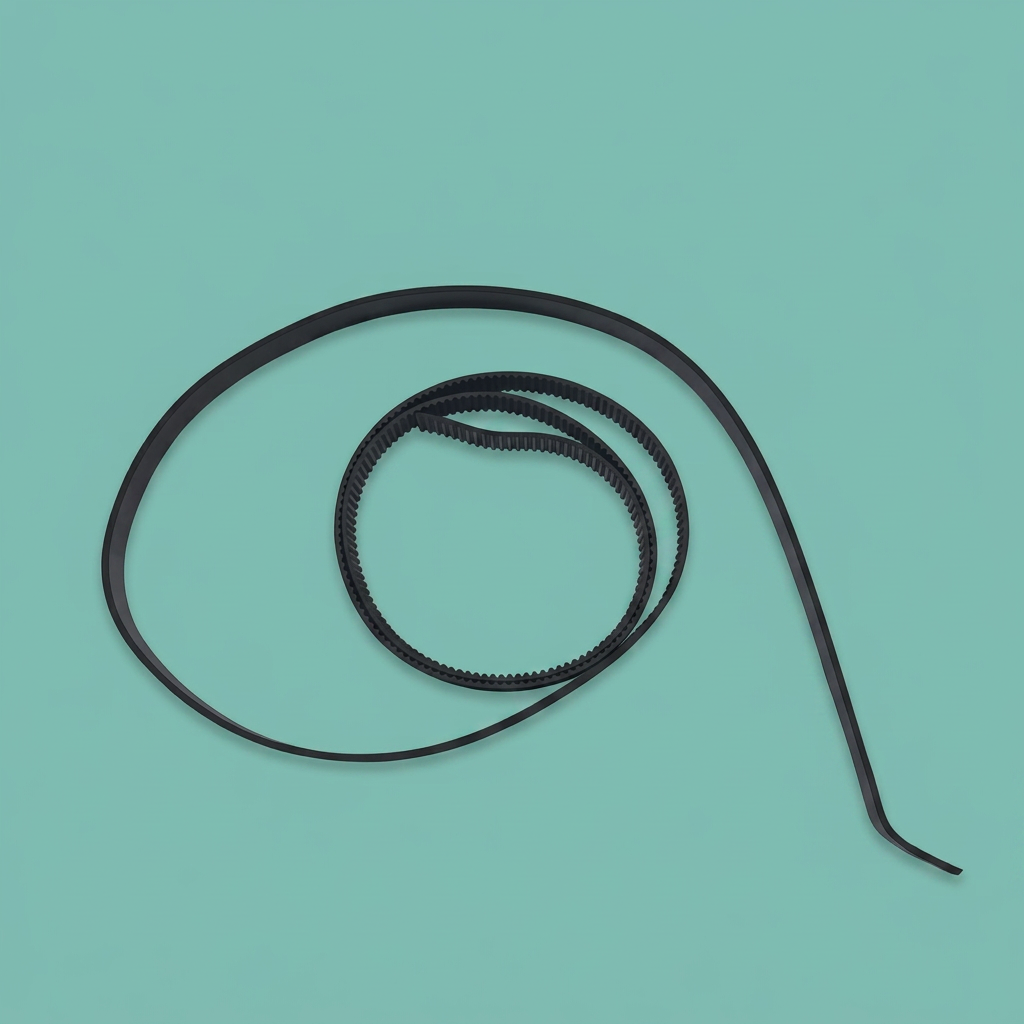

1	Y-ремень		2	Y-мотор
3	Натяжитель оси Y		4	Подшипник направляющей оси Y
5	Линейная направляющая оси Y

Список модулей

Нет

Список винтов

Список инструментов

Шестигранный ключ H2.0

Крестовая отвертка

Плоский пинцет

Предварительные действия

Пожалуйста, обратитесь кРуководству A1 по замене узла линейной направляющей оси Yдля подробностей удаления и установки узла оси Y из нижнего основания.

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить питание принтера перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что способно привести к дополнительному повреждению электроники и создать угрозу безопасности.

При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые узлы, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными деталями, пока принтер остается включенным.Это может повредить электронику принтера и привести к дополнительным повреждениям.

Поэтому необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по обслуживанию.

Если у вас возникли какие-либо вопросы или опасения по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видео-руководство

Разборка оси Y A1

Шаг 1 - Снятие ремня Y

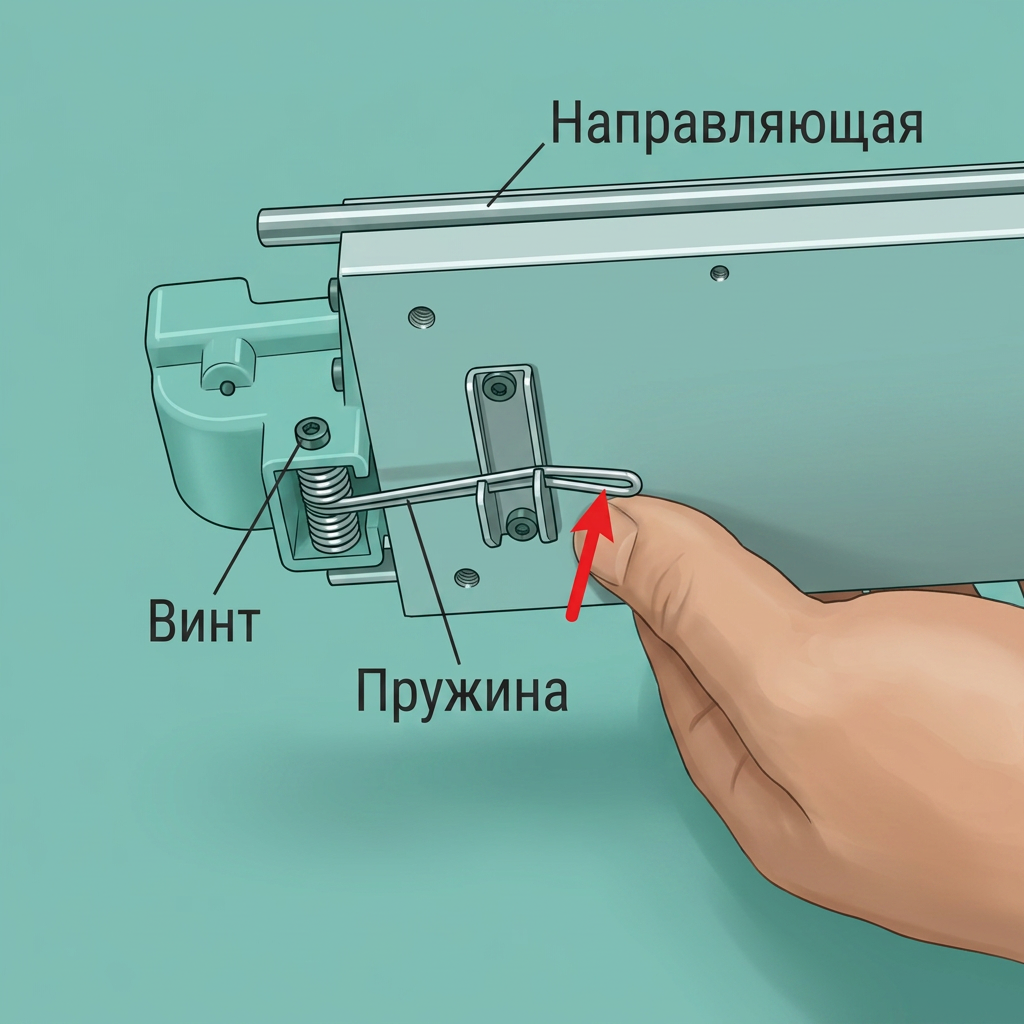

Снимите натяжную пружину и ослабьте 2 натяжных винта шестигранным ключом H2.0 (ослабьте на 1 оборот);

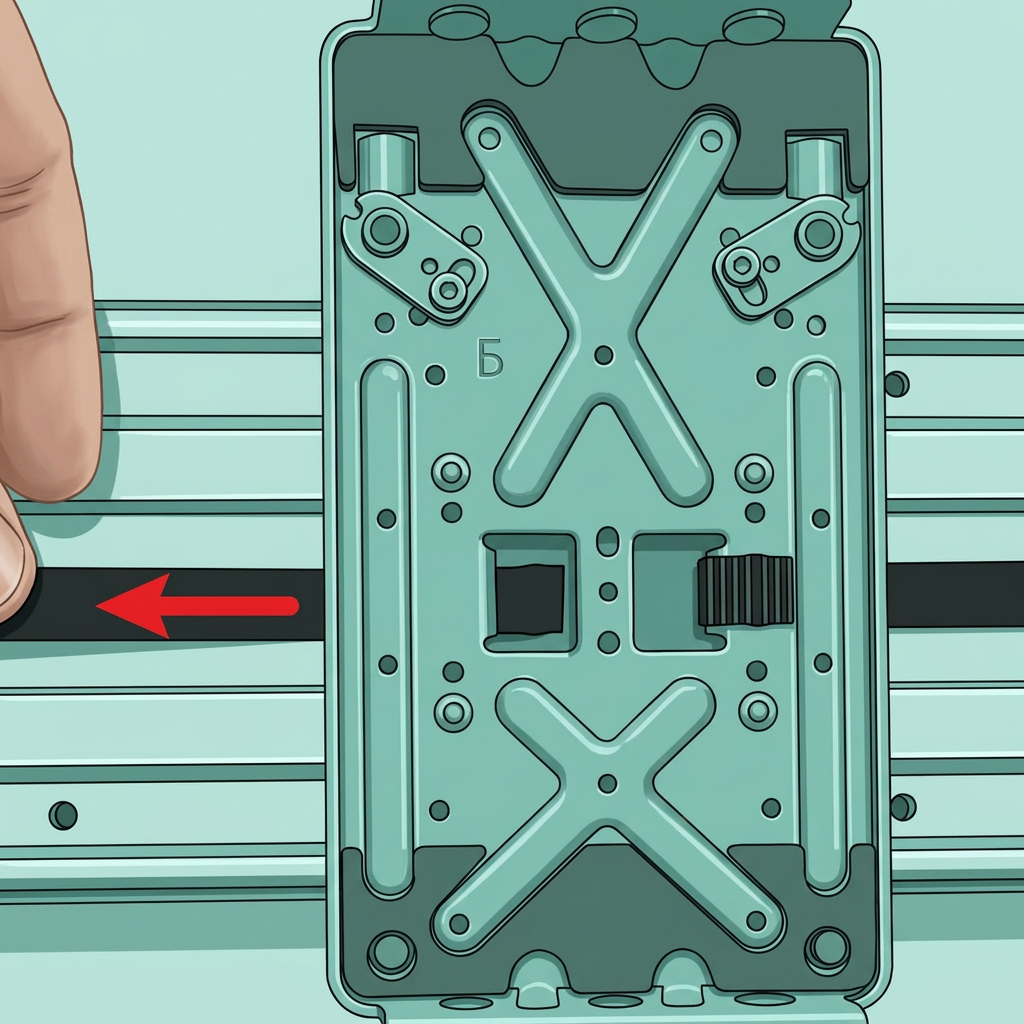

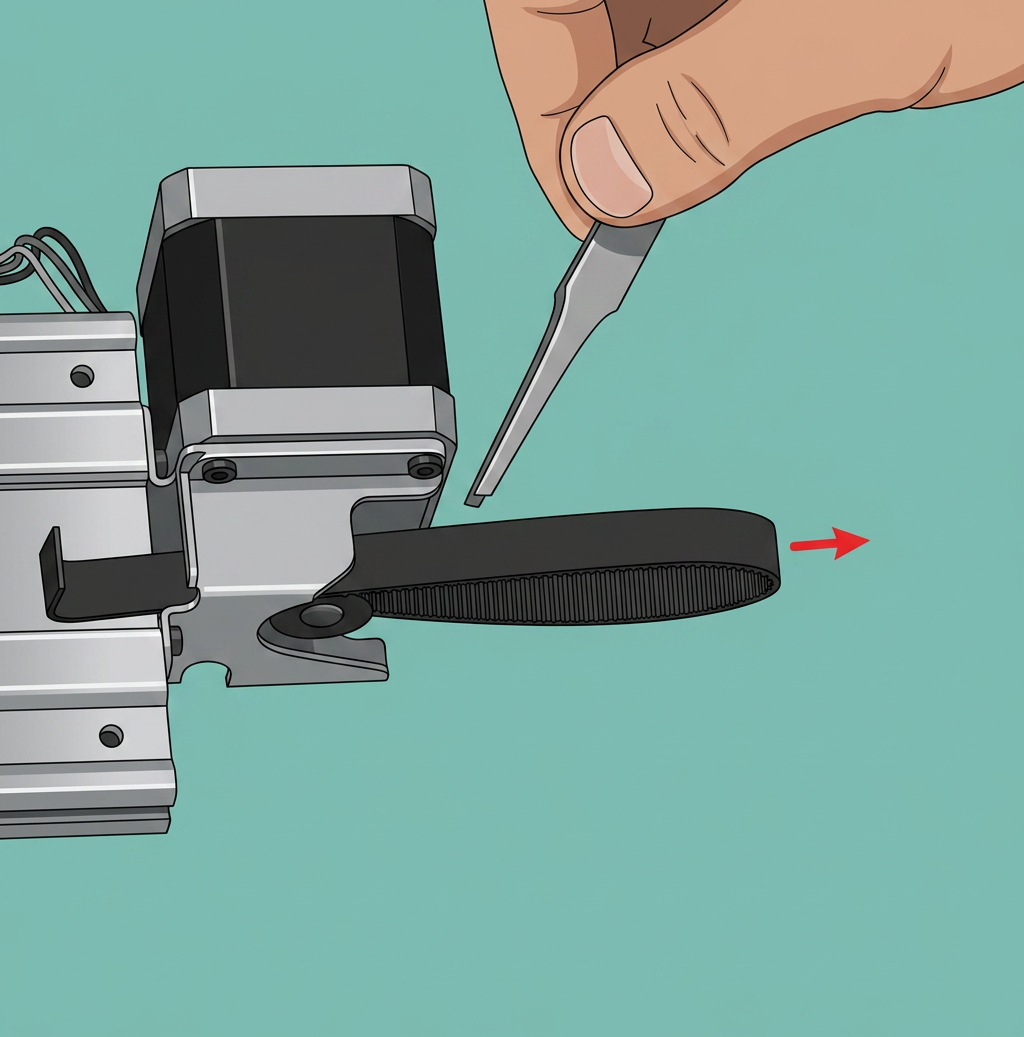

Открутите 4 винта шестигранным ключом H2.0, снимите 2 пластины крепления ремня и извлеките ремень Y.

Шаг 2 - Снятие натяжителя оси Y

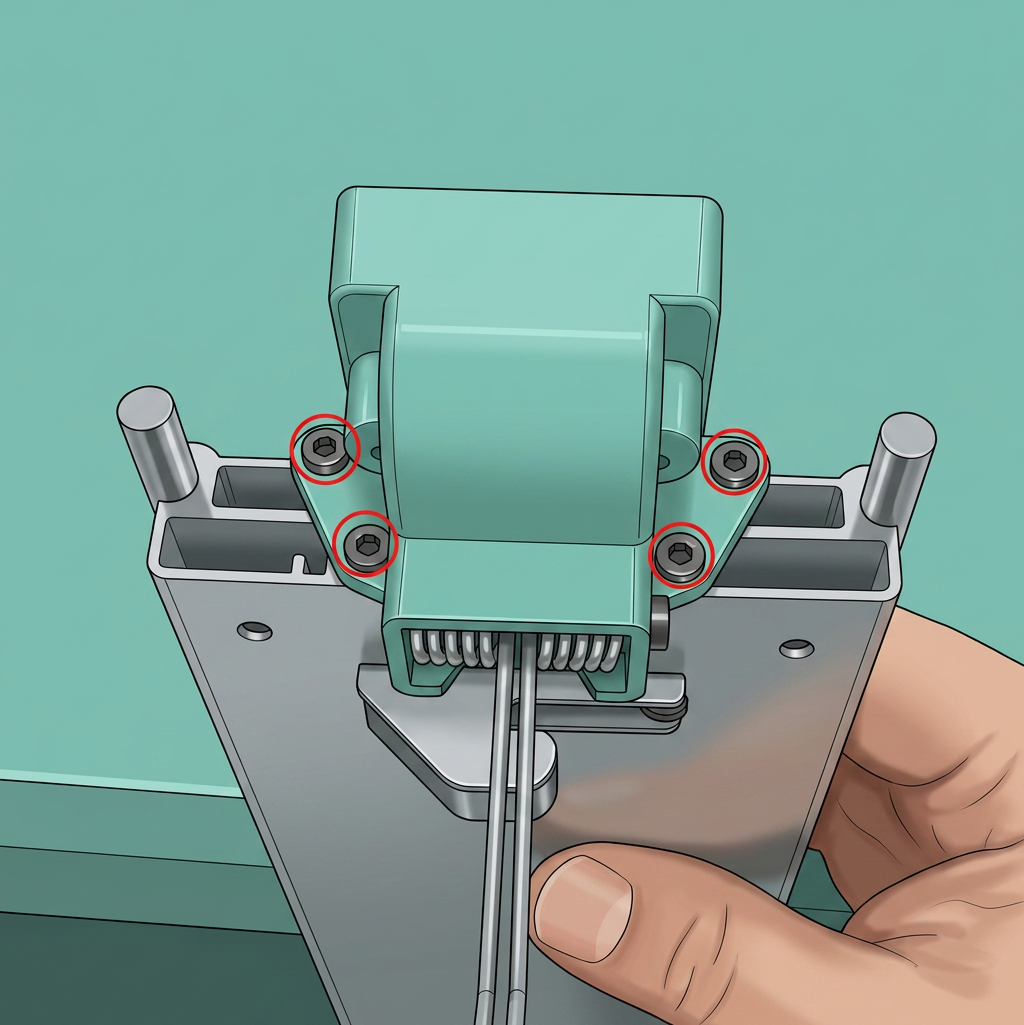

Открутите 4 винта шестигранным ключом H2.0 и затем снимите натяжитель оси Y;

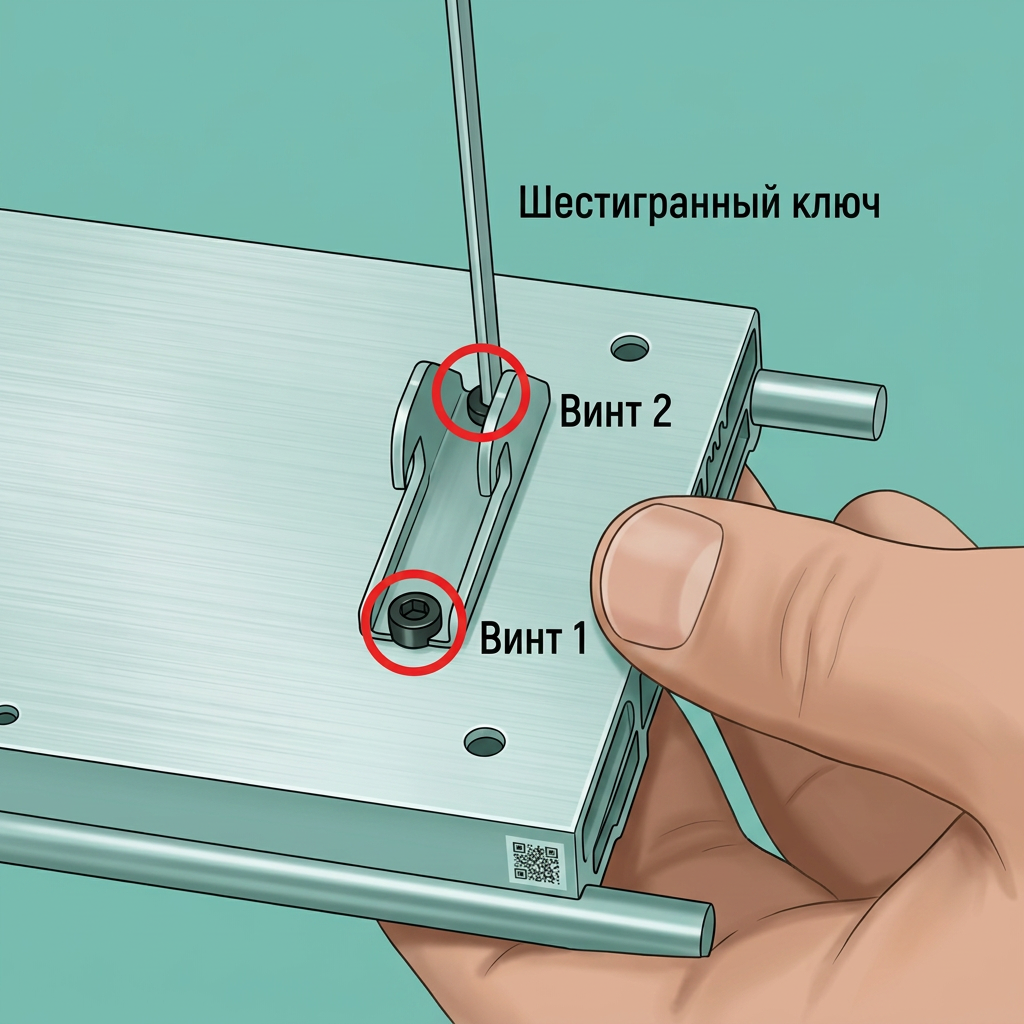

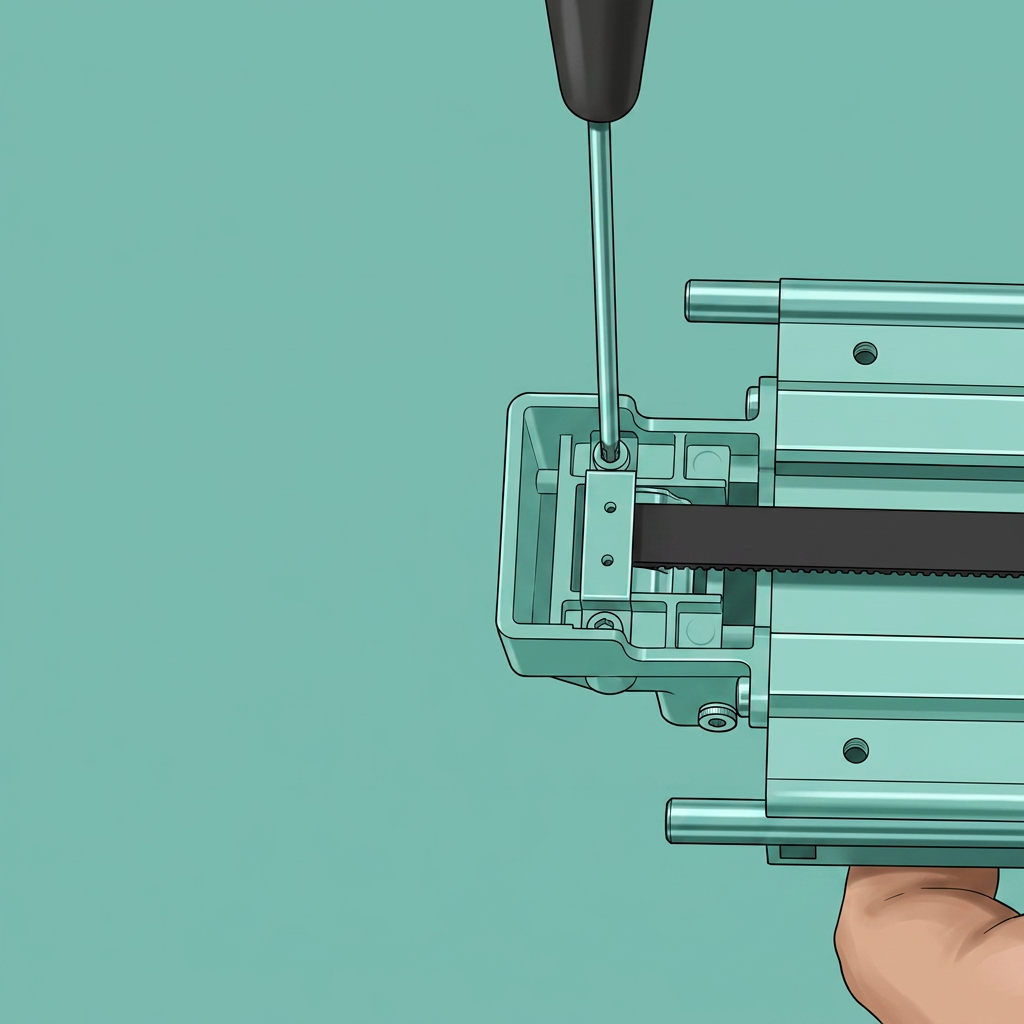

Открутите 2 винта шестигранным ключом H2.0 и затем снимите крючок пружины.

Шаг 3 - Снятие мотора Y

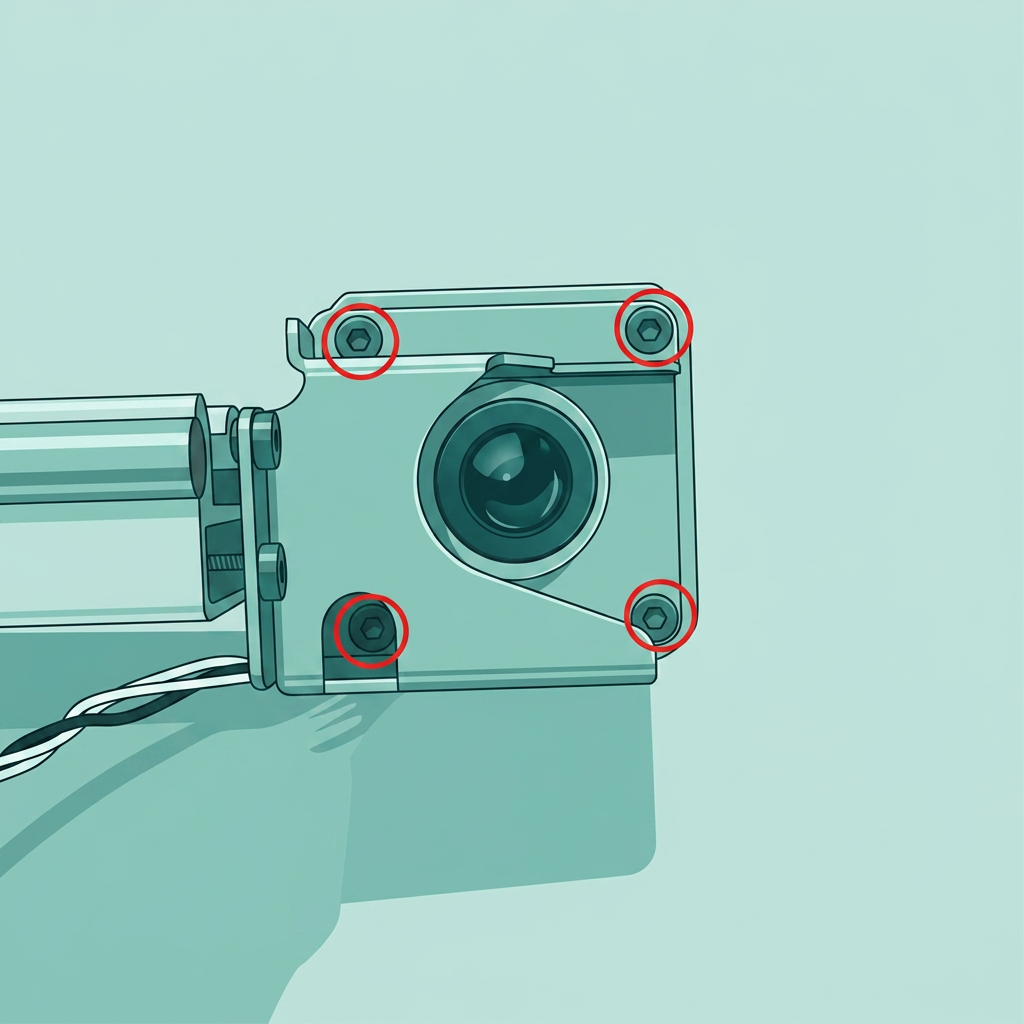

Открутите 4 винта шестигранным ключом H2.0 и затем снимите мотор Y

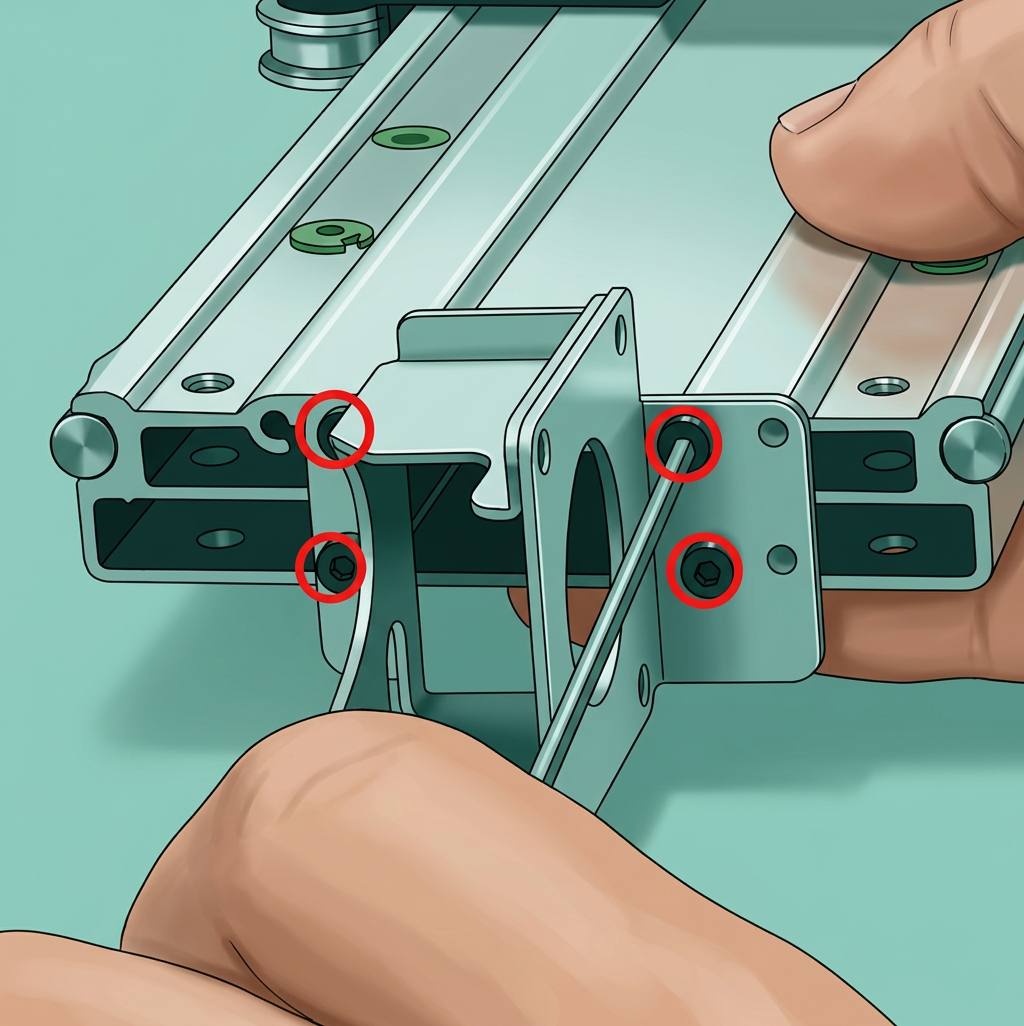

Открутите 4 винта шестигранным ключом H2.0 и затем снимите кронштейн мотора Y.

Шаг 4 - Снятие подшипника направляющей оси Y

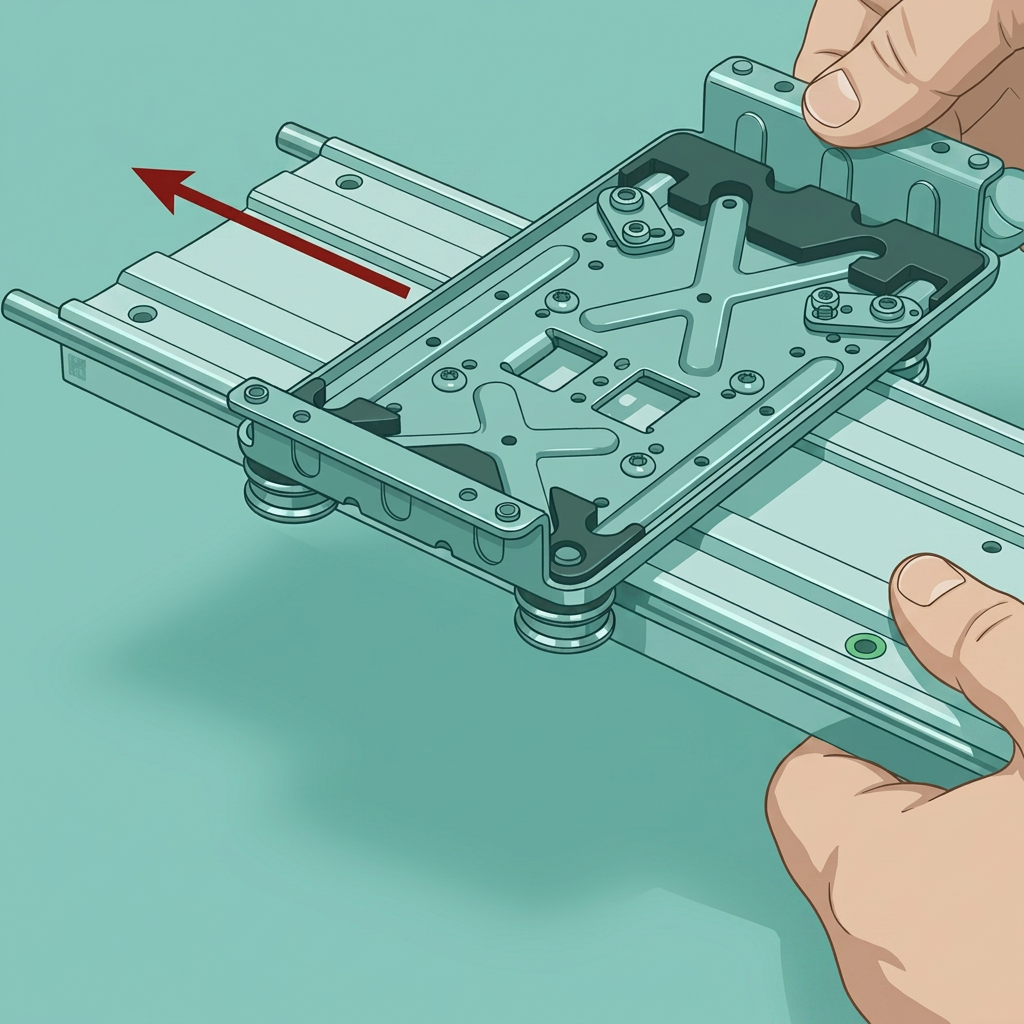

Снимите кронштейн нагревательного стола с одного конца линейной направляющей оси Y;

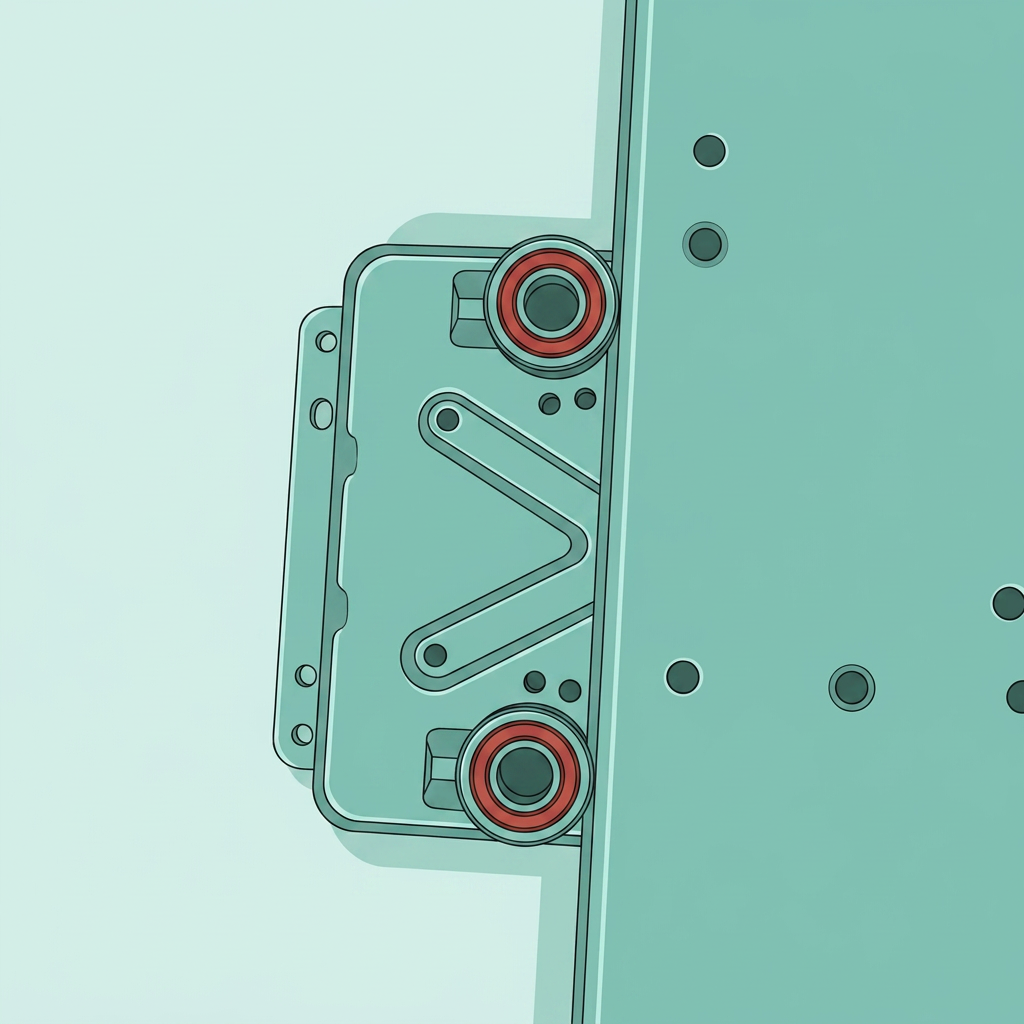

Открутите 1 винт и снимите подшипник направляющей оси Y (метод снятия 4 подшипников направляющей оси Y тот же)

Обратите внимание: для 4 винтов требуется высокий крутящий момент, и винты поставляются с фиксирующим составом. Будьте осторожны, чтобы предотвратить проворачивание гайки.

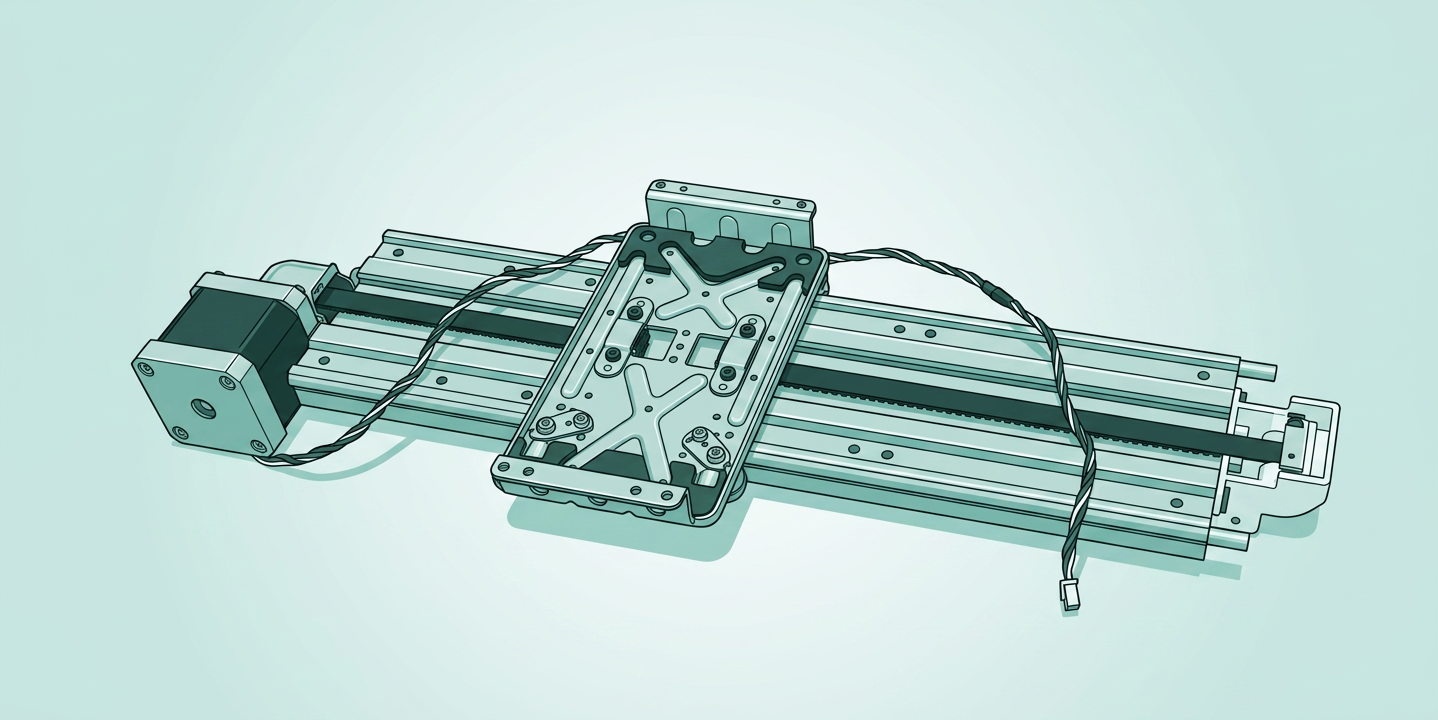

Сборка оси Y A1

Шаг 1 - Установка подшипника направляющей оси Y

Установите подшипник направляющей оси Y под кронштейном нагревательного стола и затяните винты (метод установки подшипника направляющей оси Y тот же)

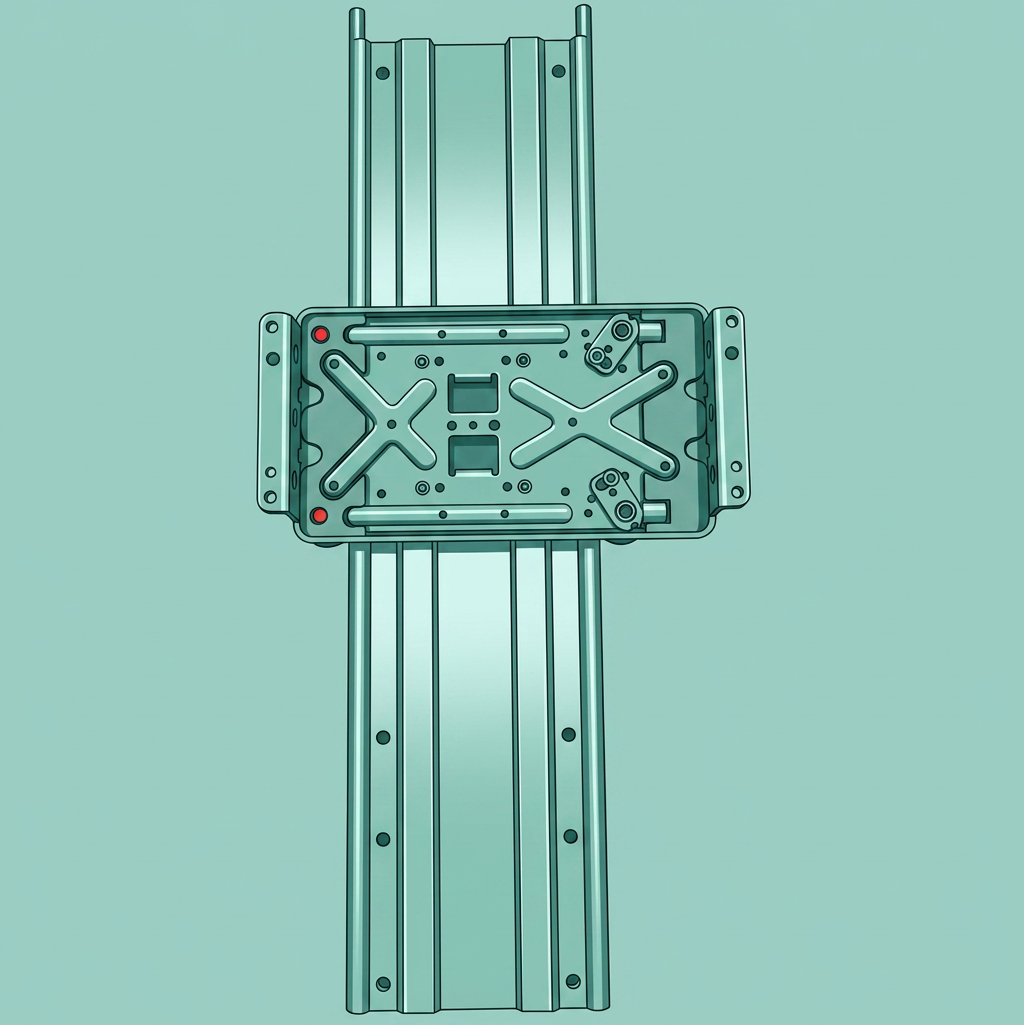

Установите кронштейн нагревательного стола на линейную направляющую оси Y. Проверьте направление установки

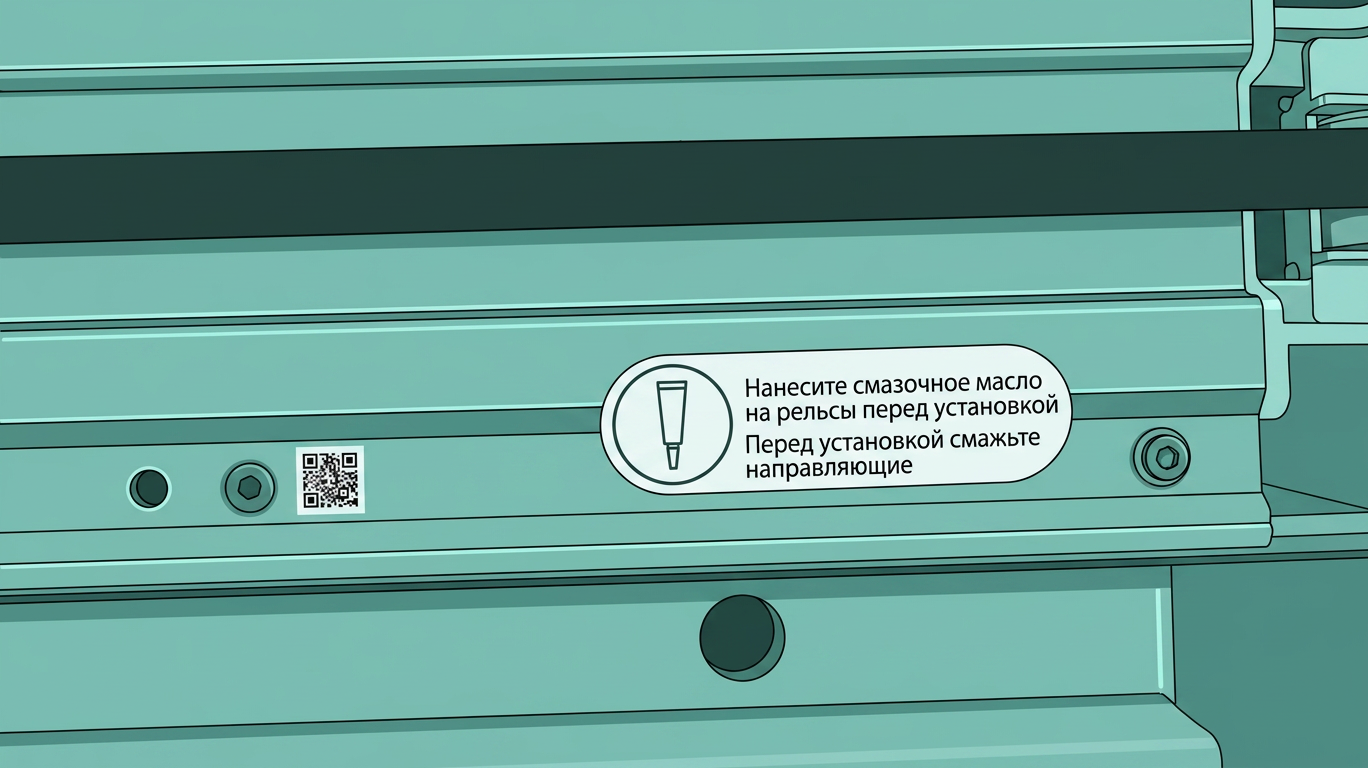

Примечание: При замене направляющей оси Y необходимо нанести смазочное масло на направляющую перед установкой.

Шаг 2 - Установка мотора Y

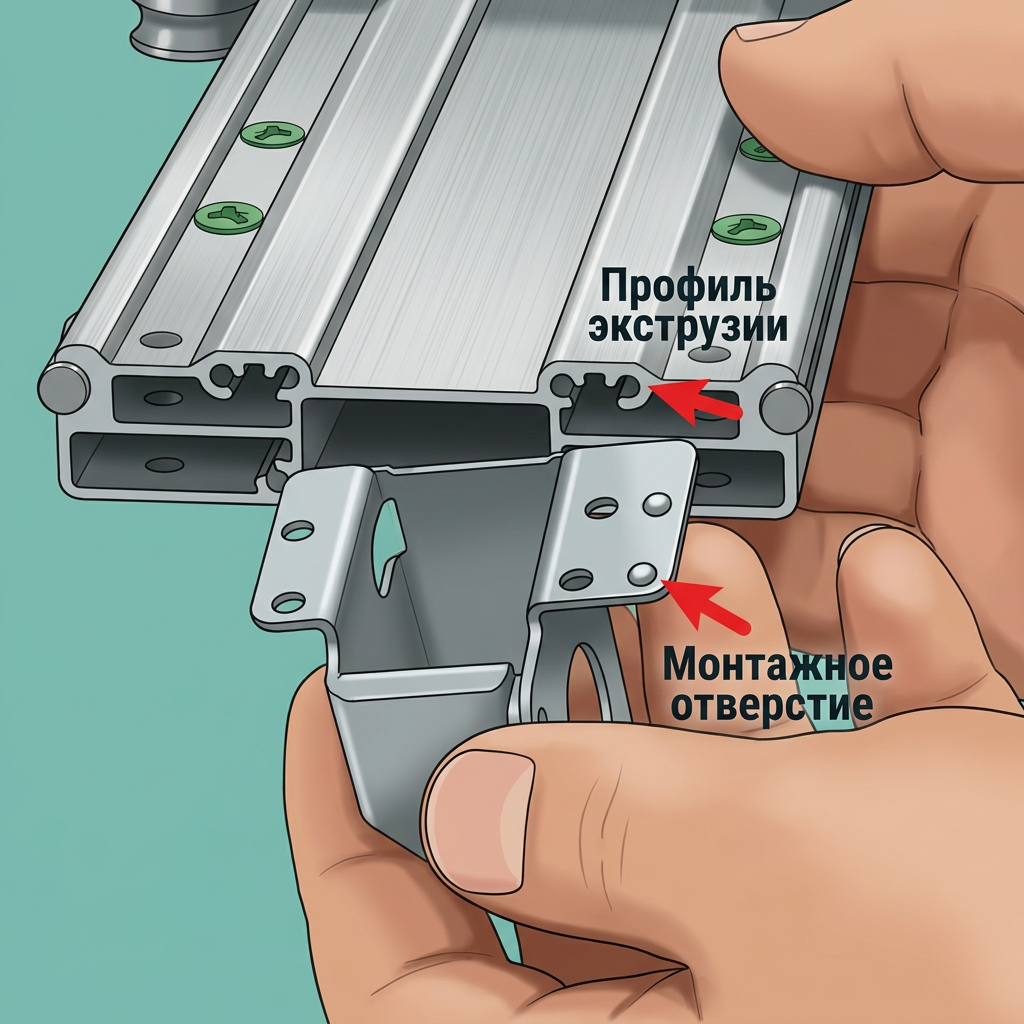

Установите кронштейн мотора Y и закрепите 4 винта;

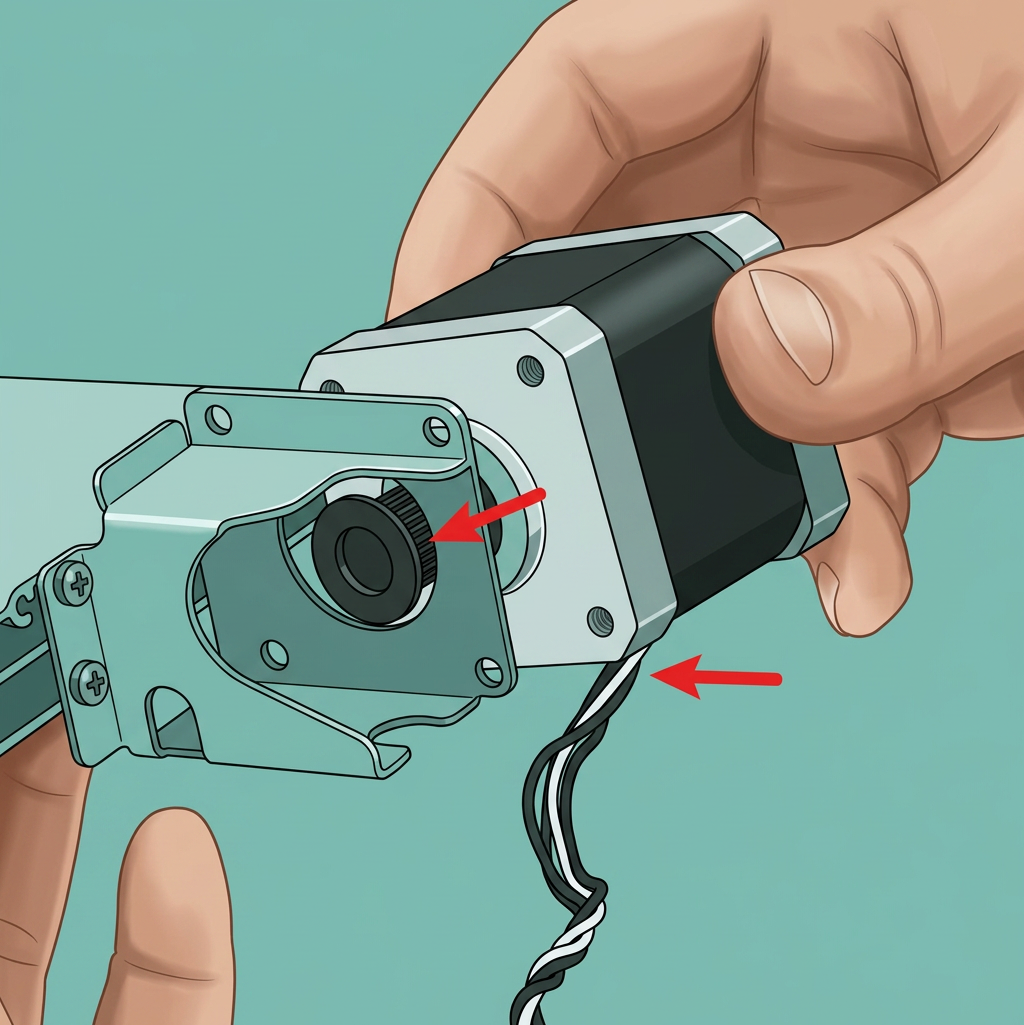

Установите мотор Y так, чтобы кабель мотора был направлен вниз, и закрепите 4 винта.

Шаг 3 - Установка натяжителя оси Y

Установите держатель торсионной пружины, обратите внимание на направление крючка

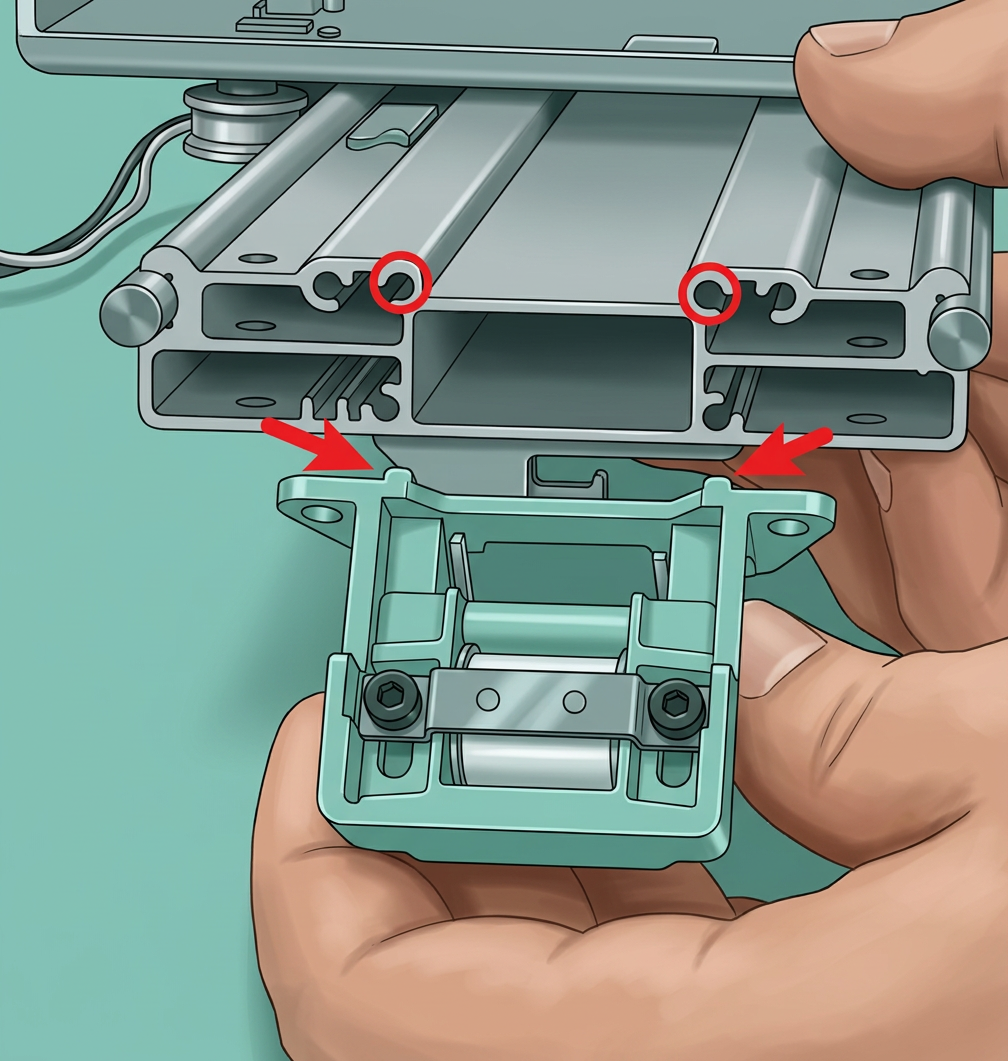

Установите натяжитель оси Y и закрепите 4 винта.

Шаг 3 - Установка ремня Y

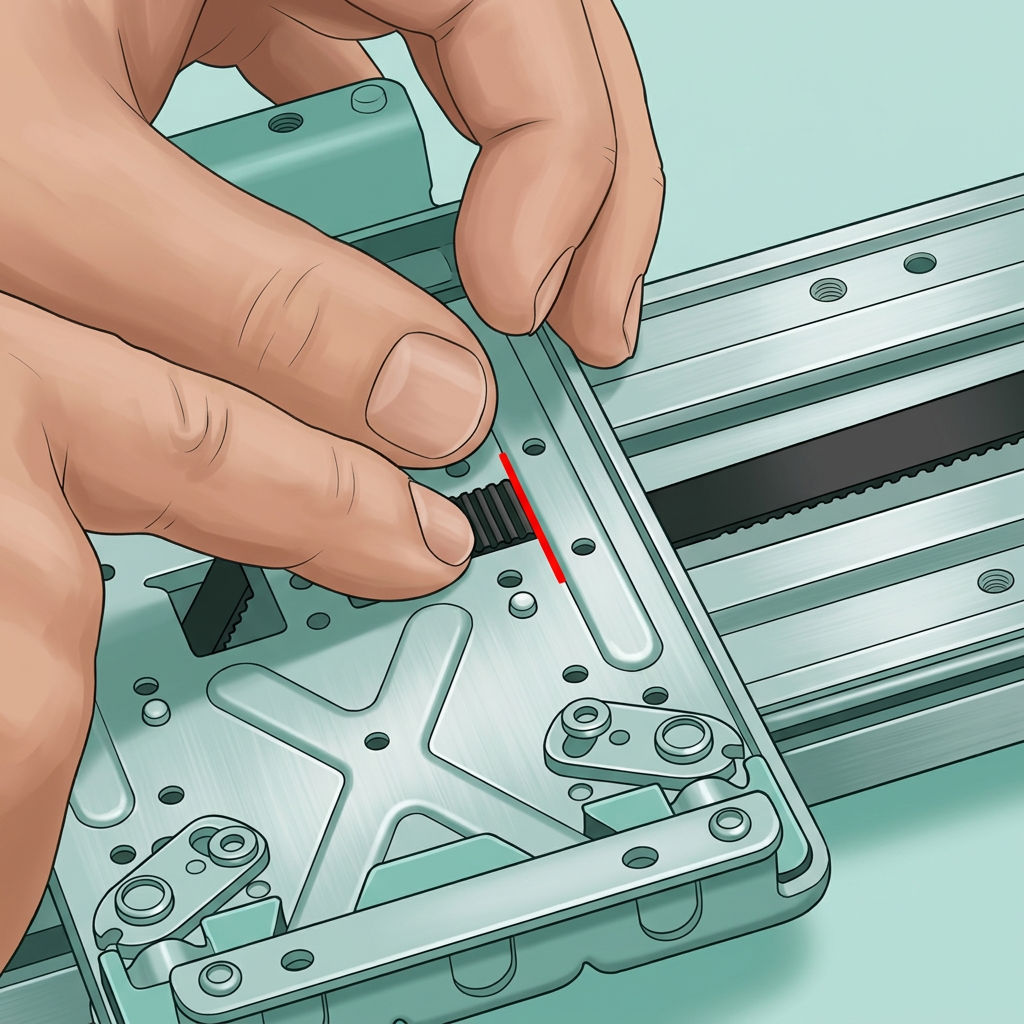

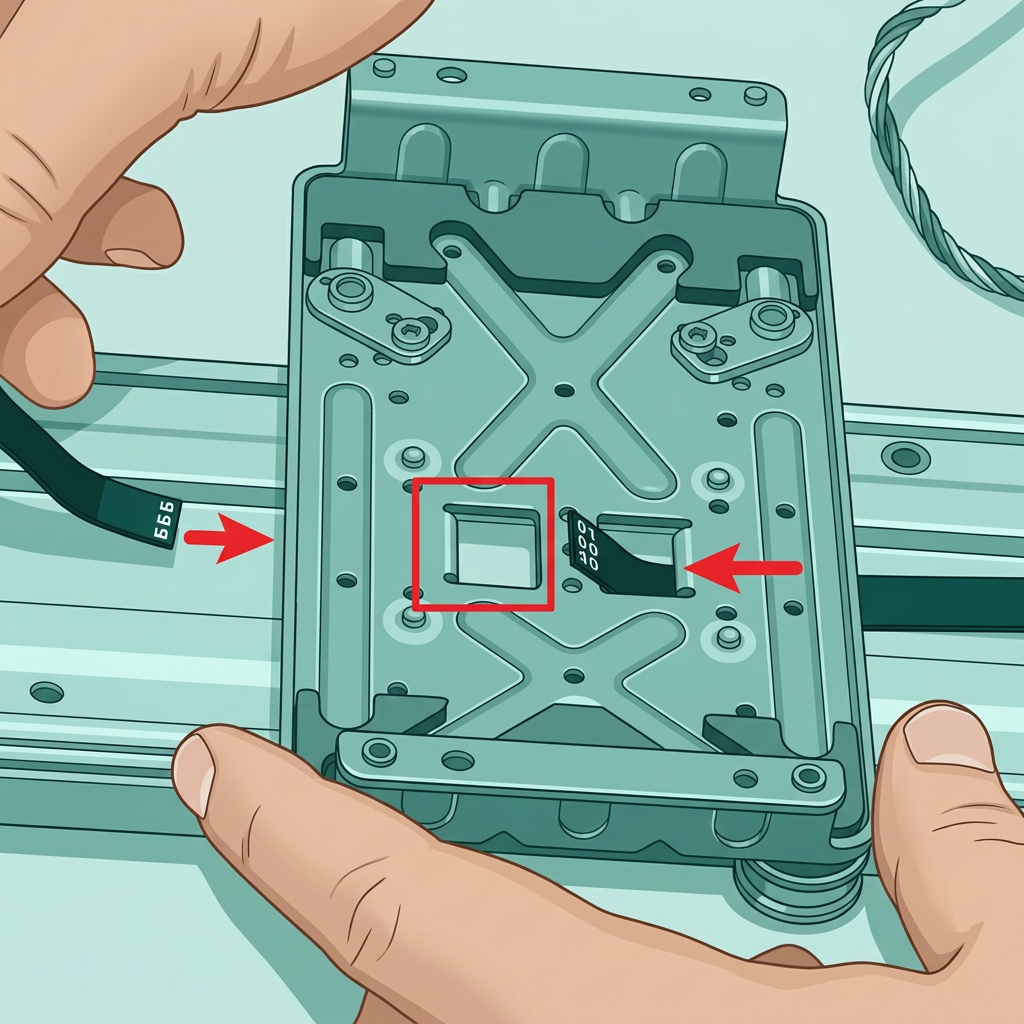

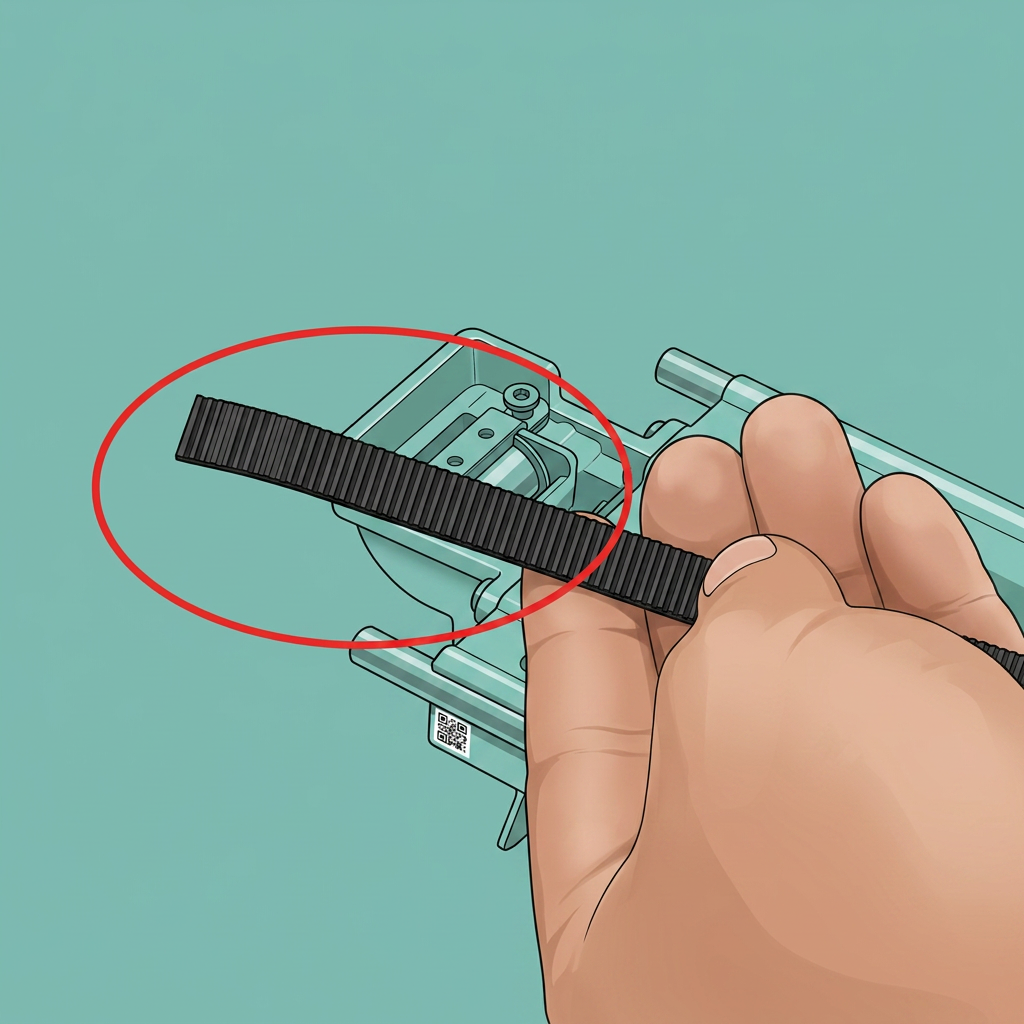

Проверьте направление ремня Y, расположите более длинный конец зубчатой поверхности вниз и начните продевать ремень с конца натяжителя Y;

Нажимая и удерживая подвижную часть натяжителя в сторону направляющей, вы облегчите прохождение ремня через натяжной ролик;

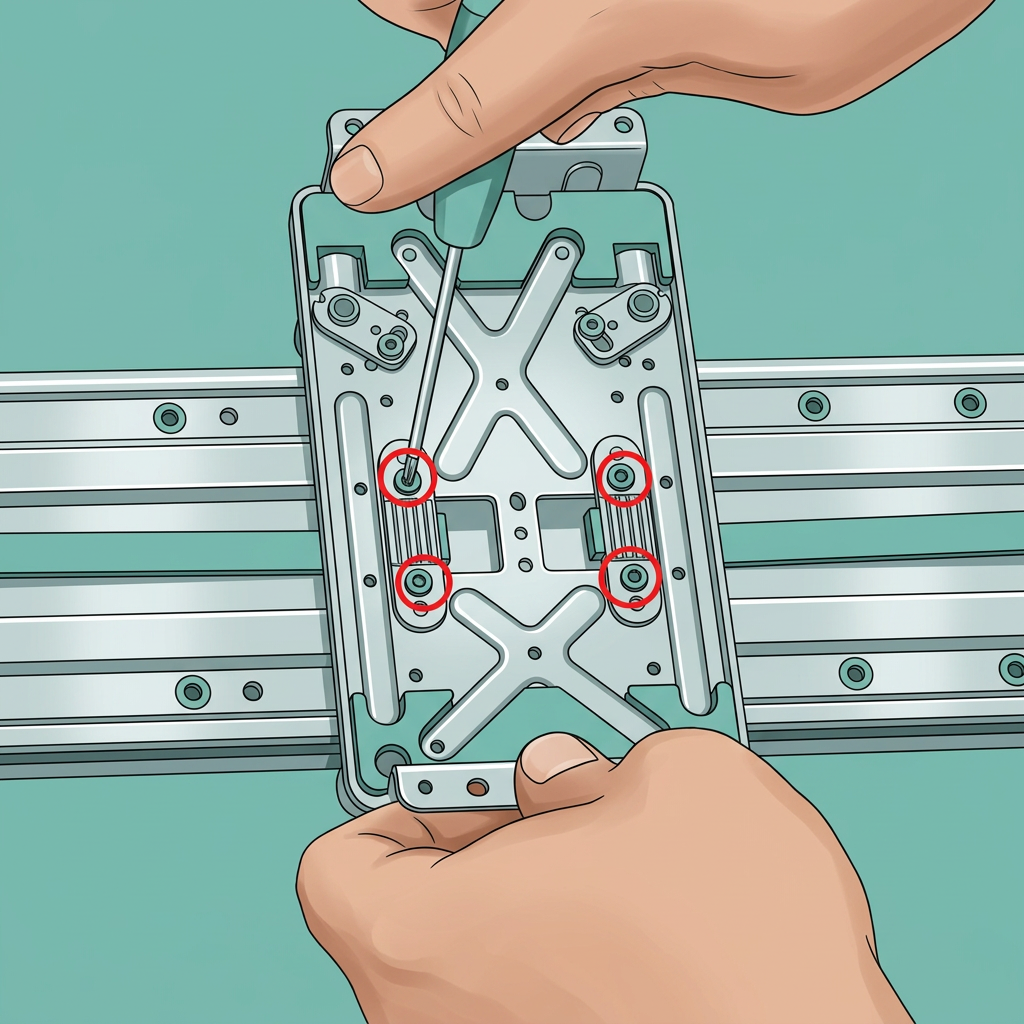

Подсоедините оба конца ремня Y к кронштейну нагревательного стола, установите крепежную пластину и закрепите по 2 винта на каждой пластине для фиксации.

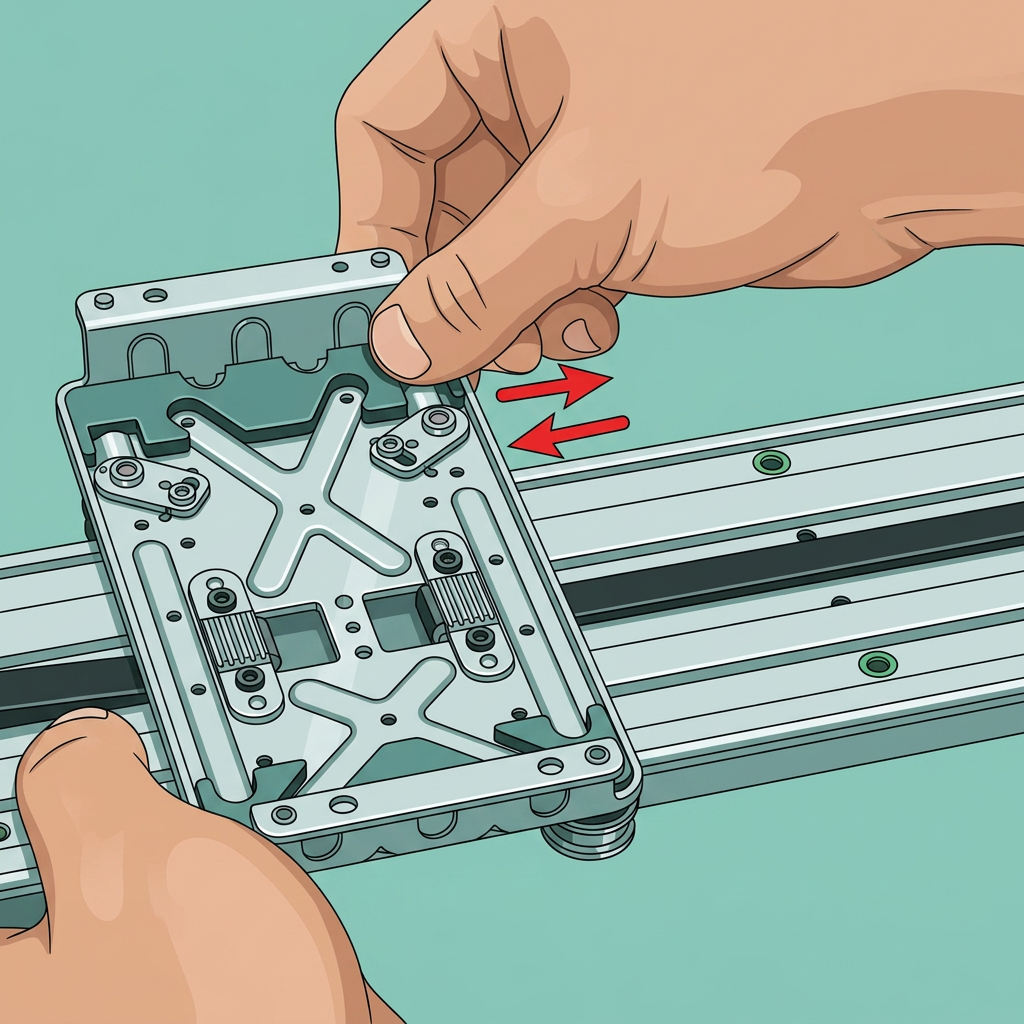

Переместите кронштейн нагревательного стола, чтобы убедиться в плавности хода, и установите натяжную торсионную пружину на держатель торсионной пружины

Проверка функциональности

1. Переместите кронштейн нагревательного стола и убедитесь, что движение по оси Y плавное и сопротивление равномерное;

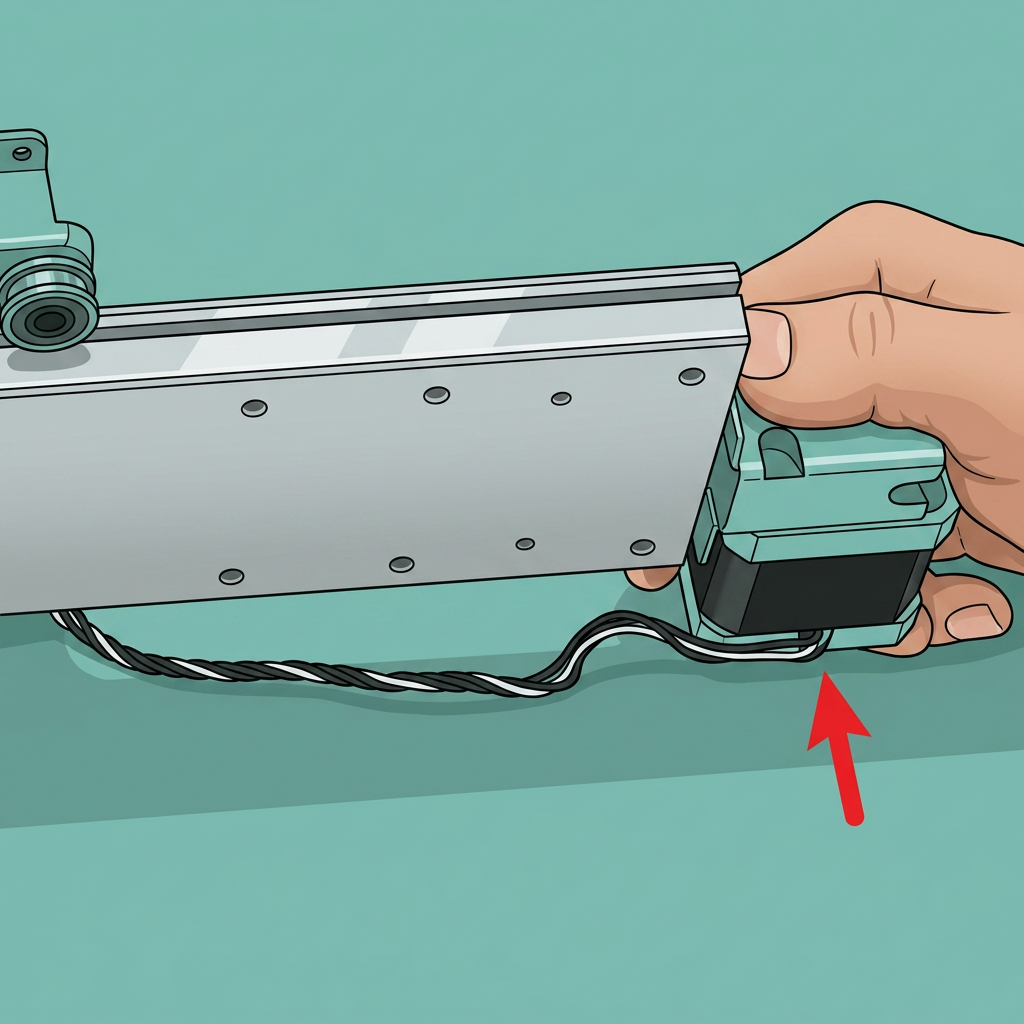

2. Проверьте направление кабеля мотора Y: выходной кабель должен быть направлен вниз.

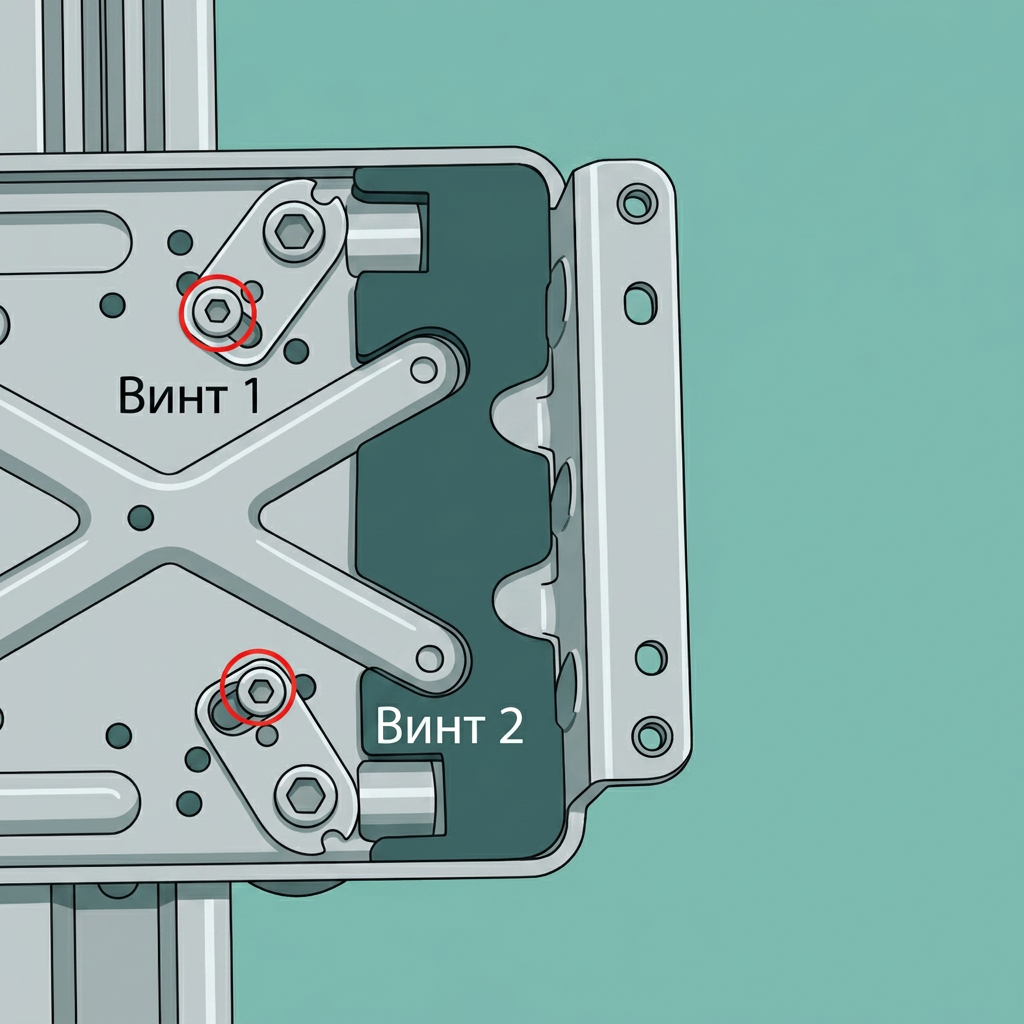

Примечание: Если при перемещении кронштейна нагревательного стола после установки подшипника шкива Y наблюдается аномальное сопротивление, вы можете отрегулировать его, ослабив регулировочный винт и винт подшипника шкива Y на той же стороне, и повернув регулировочную пластину.

Калибровка

Нет
