X-мотор
X-мотор — это шаговый двигатель, установленный на оси X принтера, который приводит в движение печатную головку по оси X.
Что использовать?
- X-мотор сгорел
- После анализа логов официальная техническая поддержка подтвердила, что X-мотор неисправен.
Предупреждение о безопасности
Важно!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами печатной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть друг о друга, другие металлические детали или электронные компоненты, если принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание.
По любым вопросам или сомнениям относительно следования этому руководству, пожалуйста, откройте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Необходимые инструменты и материалы
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
Снятие X-мотора
Шаг 1: Отключение кабелей
Наклоните принтер левой стороной вниз, чтобы открыть доступ к коробке кабелей снизу, и последовательно отключите кабель камеры, кабель X-мотора и кабель Z-мотора.
Ослабьте один серебряный винт и сдвиньте коробку кабелей, чтобы отключить USB-кабель, затем откройте коробку кабелей и отсоедините кабель Z-мотора и кабель X-мотора.
Шаг 2: Снятие сборки оси X
Открутите 6 винтов, расположенных сзади оси X, и снимите сборку оси X с рамы принтера.
Шаг 3: Снятие коробки мотора

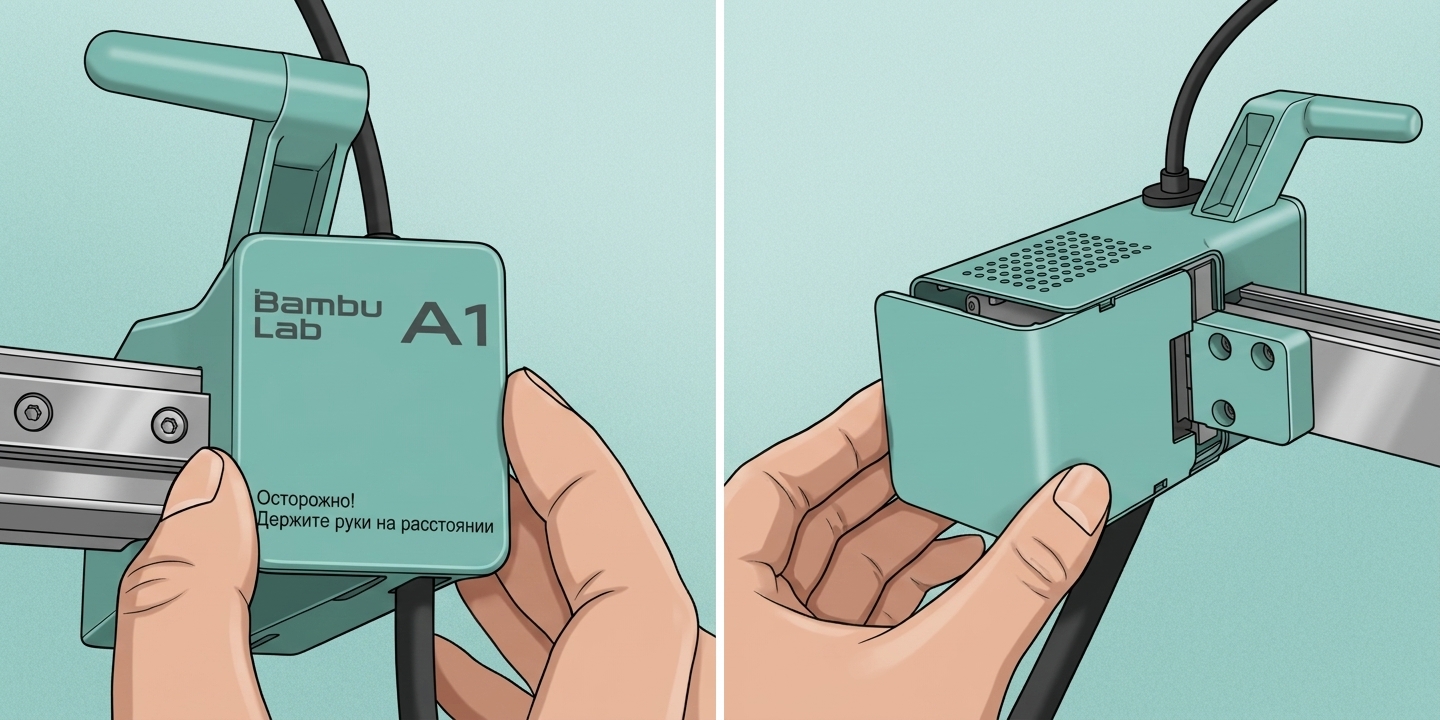

Снимите переднюю и заднюю крышки коробки X-мотора;

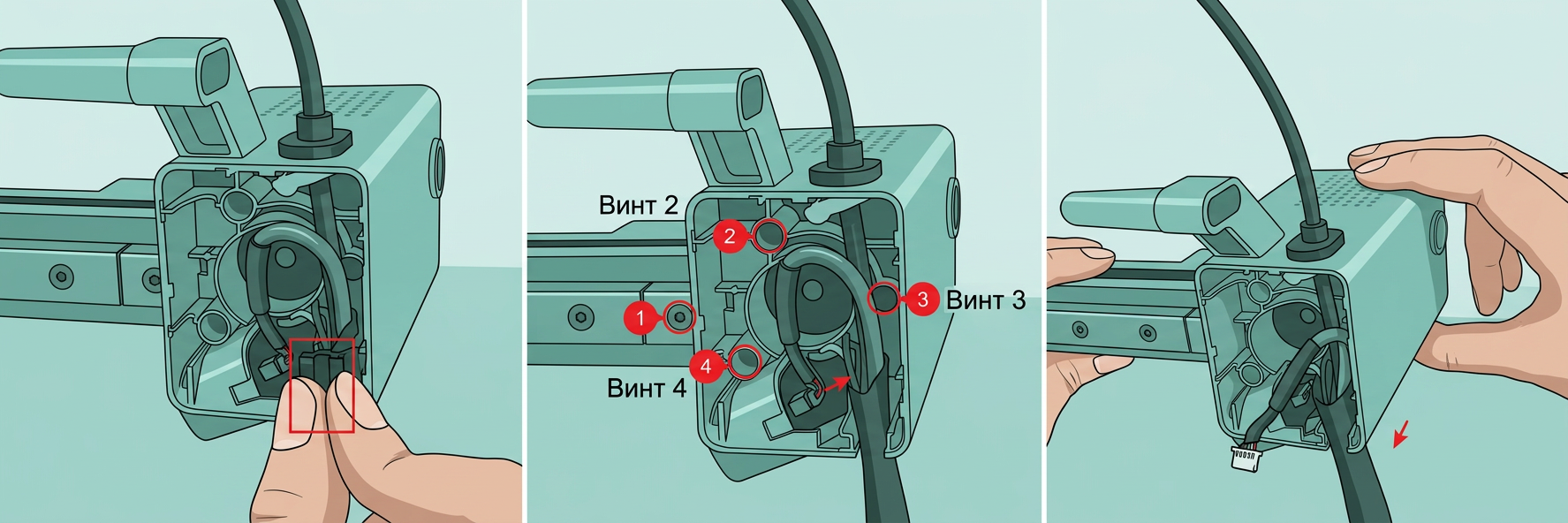

Выньте клипсу кабеля и отсоедините кабель камеры. Открутите 4 винта, затем сдвиньте коробку мотора вперед и снимите её;

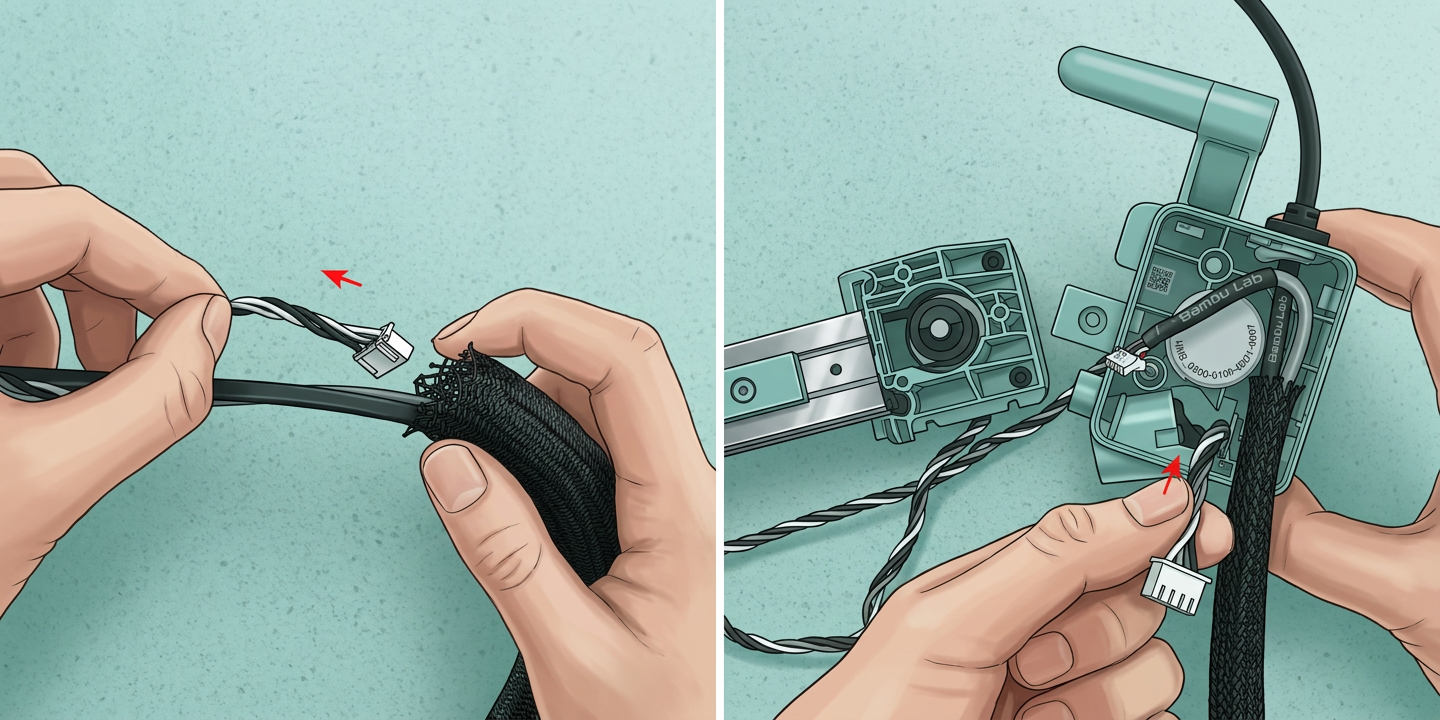

Вытащите кабель X-мотора из нейлоновой сетчатой трубки и коробки мотора.
Шаг 4: Снятие прижимного блока ремня справа

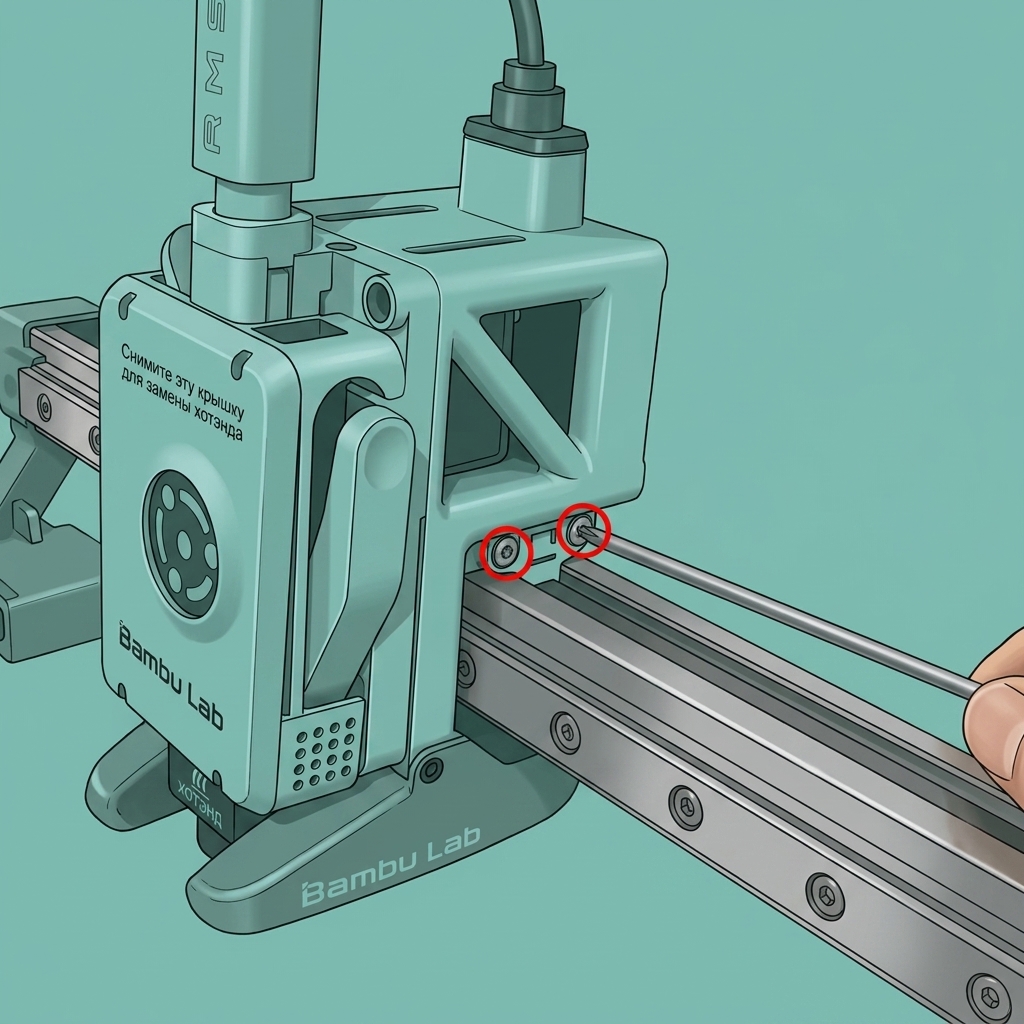

Открутите 2 винта, чтобы освободить прижимной блок ремня справа.
Шаг 5: Снятие держателя мотора

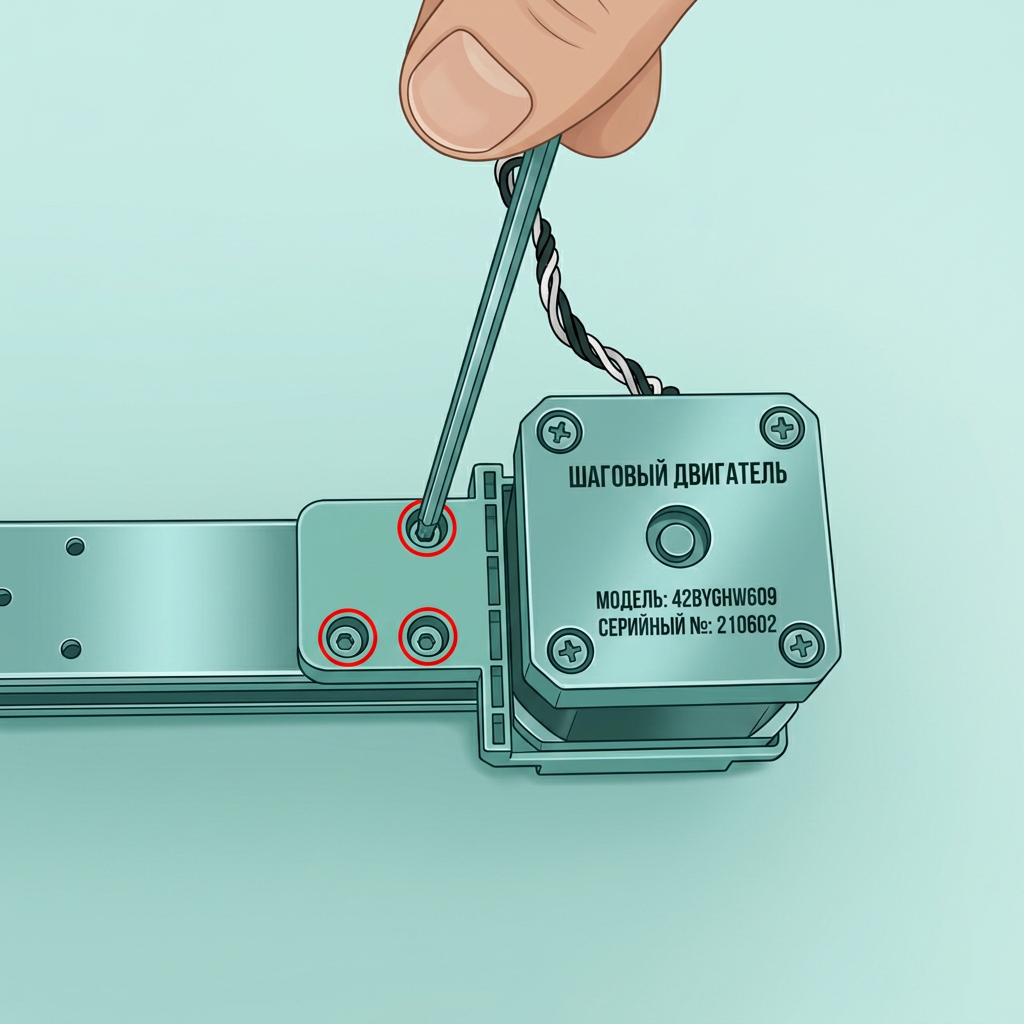

Открутите 3 винта и снимите держатель мотора.
Шаг 6: Снятие X-мотора
Открутите 4 винта и снимите X-мотор.
Руководство по сборке
Шаг 1: Установка X-мотора
Проверьте направление кабеля X-мотора. Пропустите шкив X-мотора через ремень оси X, затем установите мотор на держатель мотора и закрепите его 4 винтами.
Шаг 2: Установка держателя X-мотора
Установите держатель мотора на ось X и закрепите его 3 винтами.
Шаг 3: Установка прижимного блока ремня справа
Установите прижимной блок ремня справа на печатную головку и закрепите его 2 винтами.
Шаг 4: Установка коробки мотора
Пропустите кабель X-мотора через крышку мотора и нейлоновую сетчатую трубку;
Установите коробку мотора на держатель и закрепите её 4 винтами. Подключите кабель камеры и установите клипсу кабеля;
Установите переднюю и заднюю крышки коробки X-мотора.
Шаг 5: Установка сборки оси X
Совместите ось X с установочными штифтами на двух ползунках оси Z, затем установите её на ползунки оси Z. В конце закрепите сборку оси X, затянув по 3 винта с каждой стороны.
Шаг 6: Подключение кабелей
Закрепите нейлоновую сетчатую трубку скотчем и упорядочьте кабели;
Наклоните принтер назад, подключите кабель X-мотора и кабель Z-мотора к коробке для организации кабелей;
Установите коробку для организации кабелей на нижнюю базу, сдвиньте её вдоль паза, подключите USB-кабель и затяните 1 серебряный винт;
Следуйте текстовым подсказкам и цветовым меткам для подключения кабеля X-мотора, кабеля Z-мотора и кабеля камеры. Правильно упорядочьте кабели и убедитесь, что они не зажаты и не перепутаны. Установите принтер в вертикальное положение.
Проверка функциональности и шаг калибровки

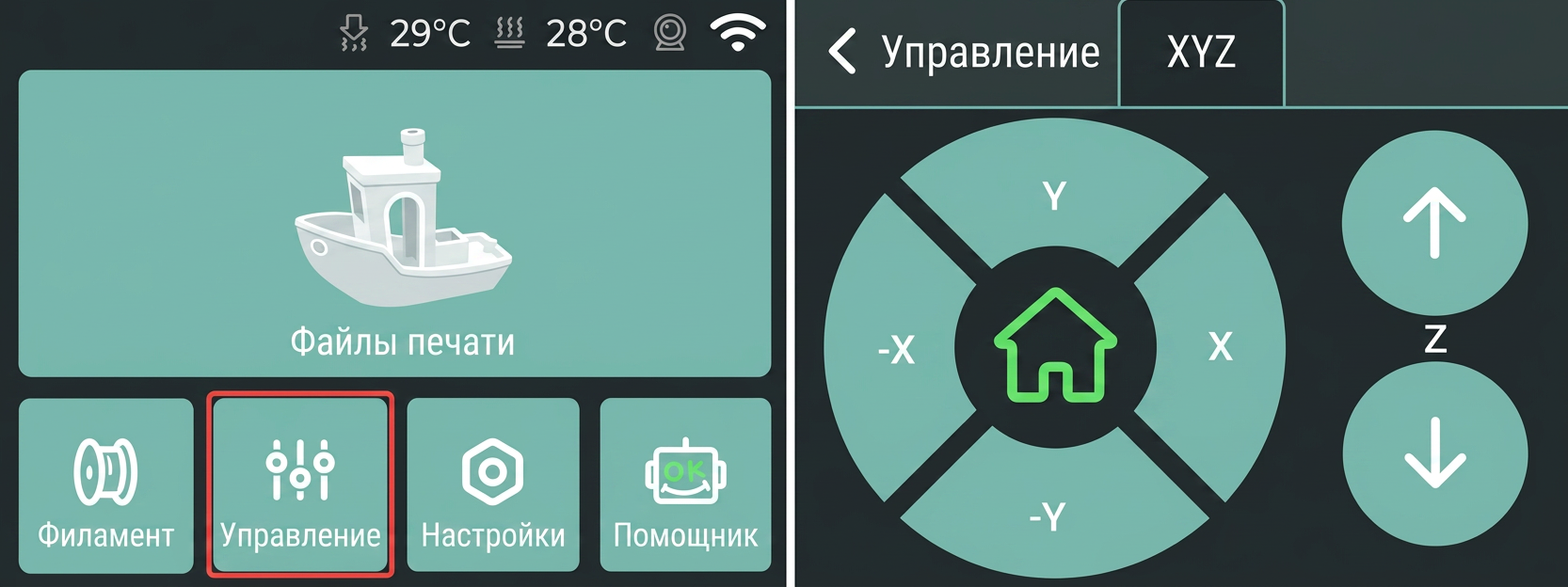

После завершения всех шагов сборки выше включите принтер, войдите в интерфейс управления и нажмите кнопку «-X» или «X» на экране, чтобы переместить ось X и убедиться в исправности X-мотора.

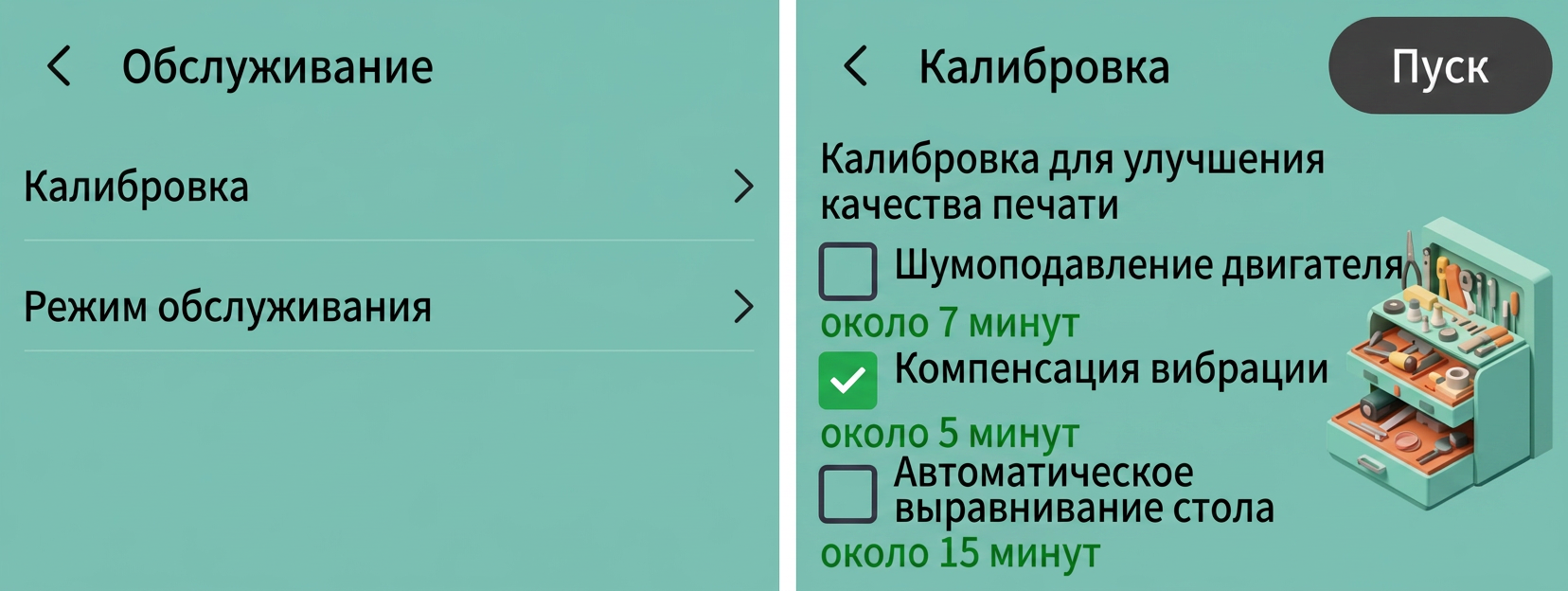

На экране калибровки выберите только Компенсацию вибраций, а затем нажмите Старт.
Калибровка подтвердит, что принтер работает как ожидалось.
