Случайное выпадение стальных шариков подшипника с линейной направляющей оси X
Шарики подшипника линейной направляющей оси X обычно выпадают в следующих ситуациях:
-
При обслуживании и смазке натяжного ролика оси X;
-
При замене ремня оси X, двигателя оси X или крышки оси X.
Если стальные шарики подшипника не вернуть на место, могут возникнуть проблемы, такие как снижение точности оси X и аномальный шум при скольжении.
Примечание: Линейная направляющая оси X не должна быть открыта, а головка печати не должна сниматься, если нет проблемы или это не запрошено службой поддержки, чтобы избежать потери шариков подшипника.
Необходимые инструменты

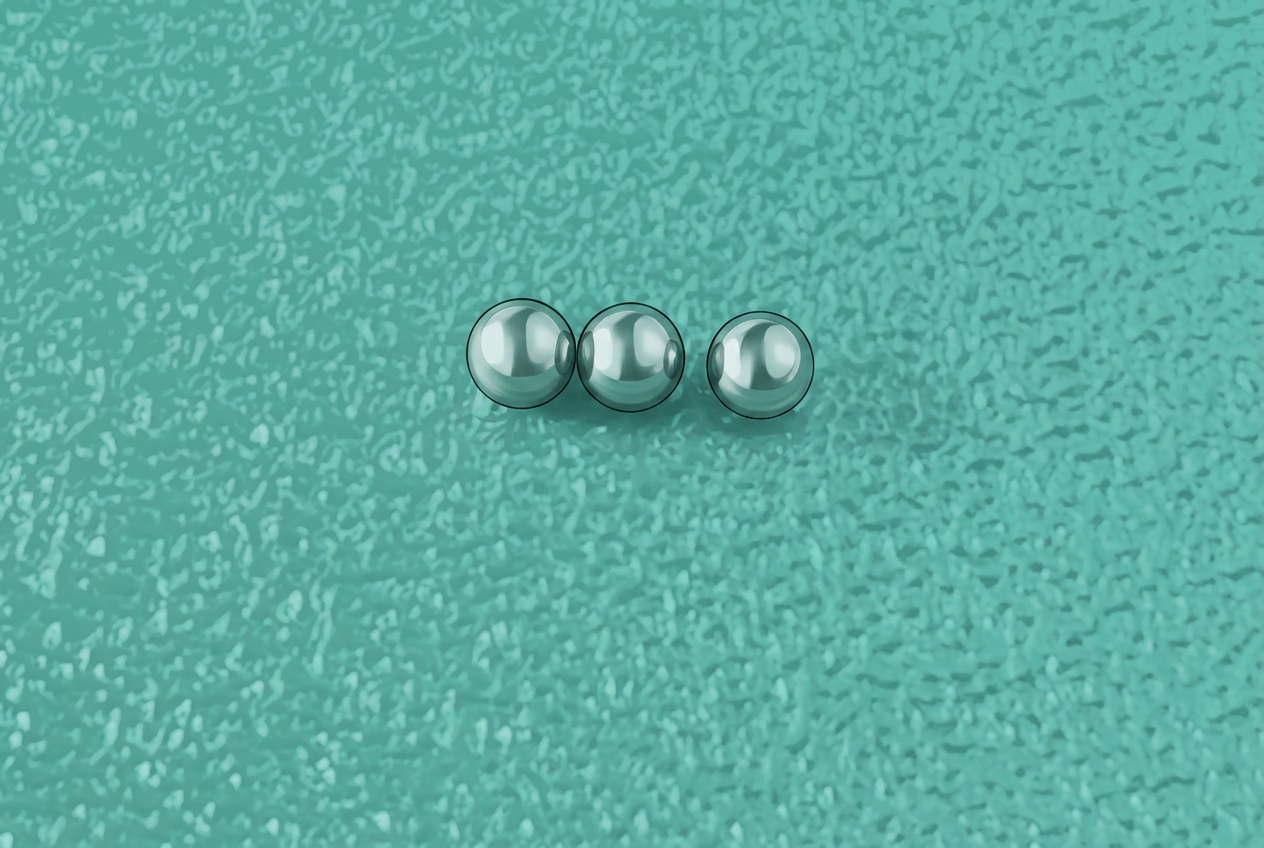

- Стальные шарики подшипника
- Шестигранный ключ H1.5/H2.0
- Пинцет
- 15 минут
Предупреждение о безопасности
Важно!
Крайне важнообесточить принтер перед выполнением любых работ по обслуживанию, включая работу с электроникой принтера и проводами головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию.Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, пожалуйста,
откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
https://public-cdn.bblmw.com/wiki/A1/troubleshooting/a1-x-axis-en.mp4
Снимите головку печати

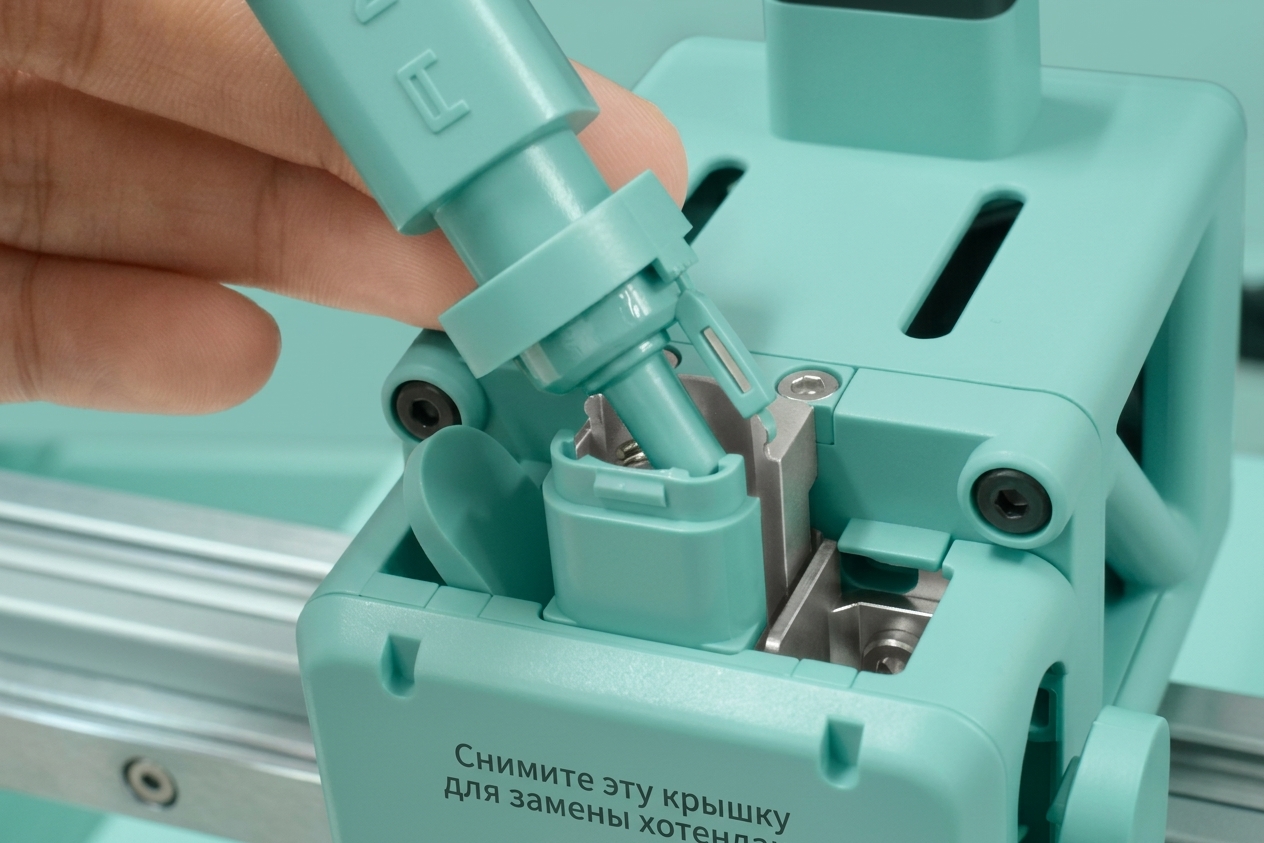

ams-lite-filament-hub">Шаг 1: Снимите хаб подачи филамента AMS lite

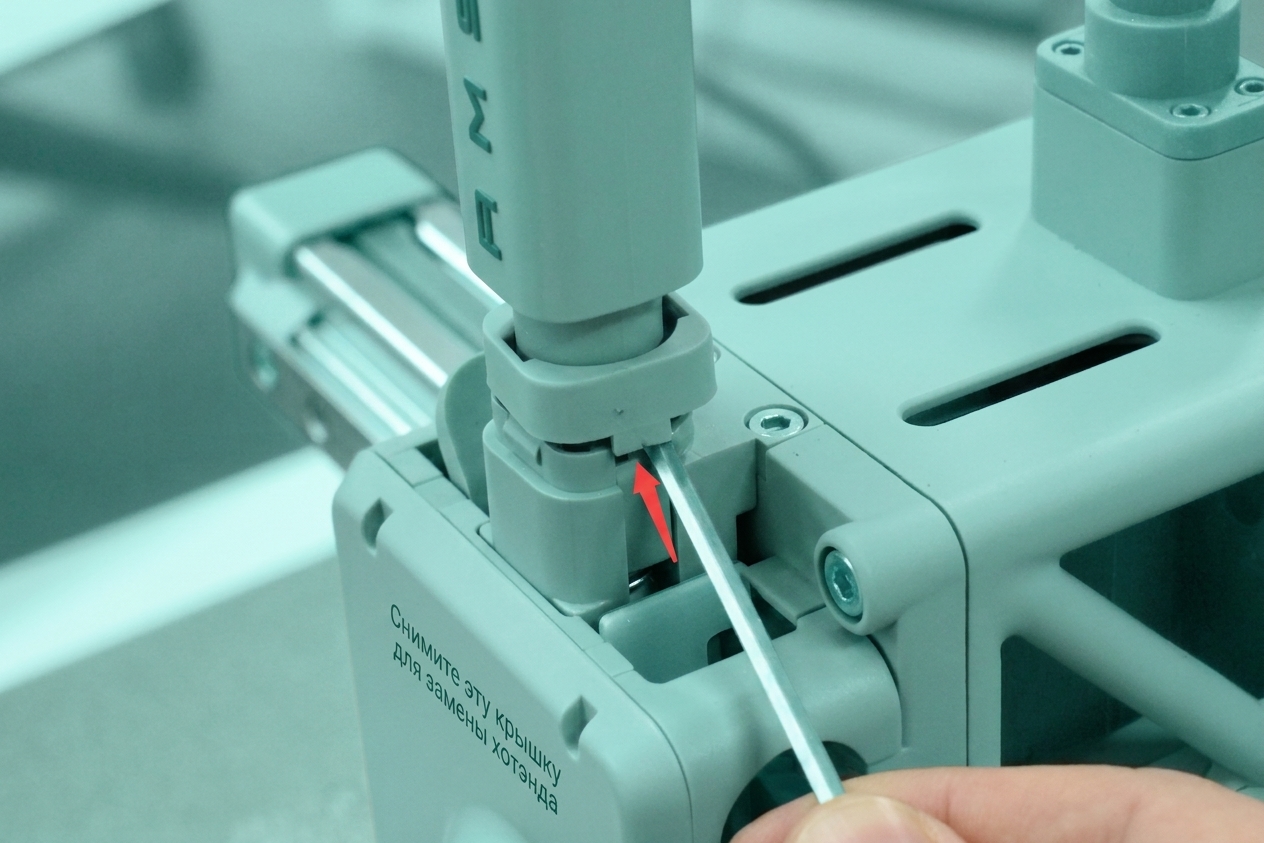

Используйте ключ, чтобы слегка приподнять хаб подачи филамента AMS lite и снять его.
Примечание: Основание датчика филамента покрыто демпфирующей смазкой.
 |
 |
Шаг 2: Отсоедините кабель USB-C

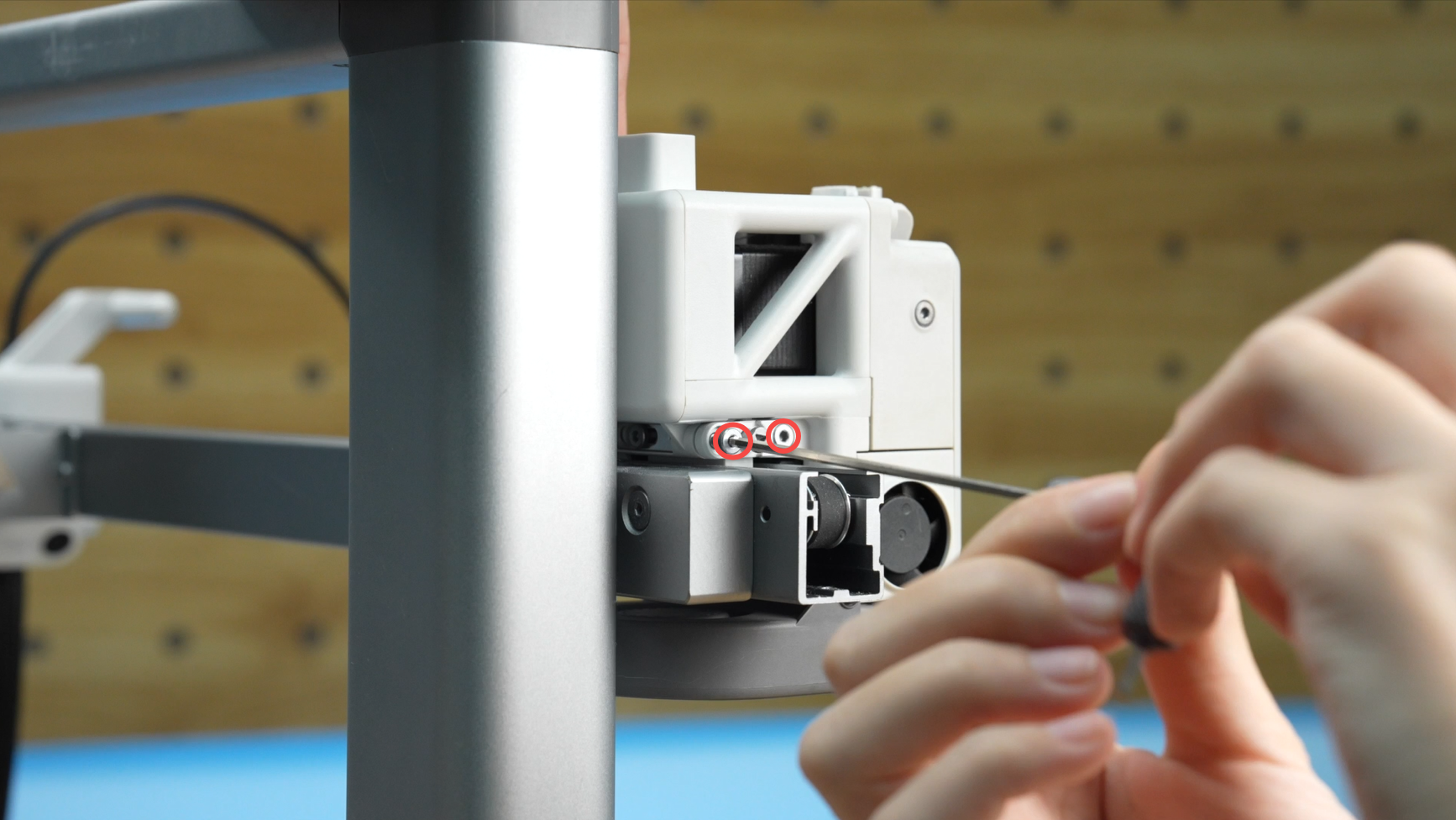

Используйте шестигранный ключ H1.5, чтобы открутить 4 винта и отсоединить кабель USB-C от головки печати.
Шаг 3: Снимите скребок для очистки сопла
Ослабьте винты под скребком, затем выдвиньте скребок из кронштейна в направлении, показанном на картинке.
 |
 |

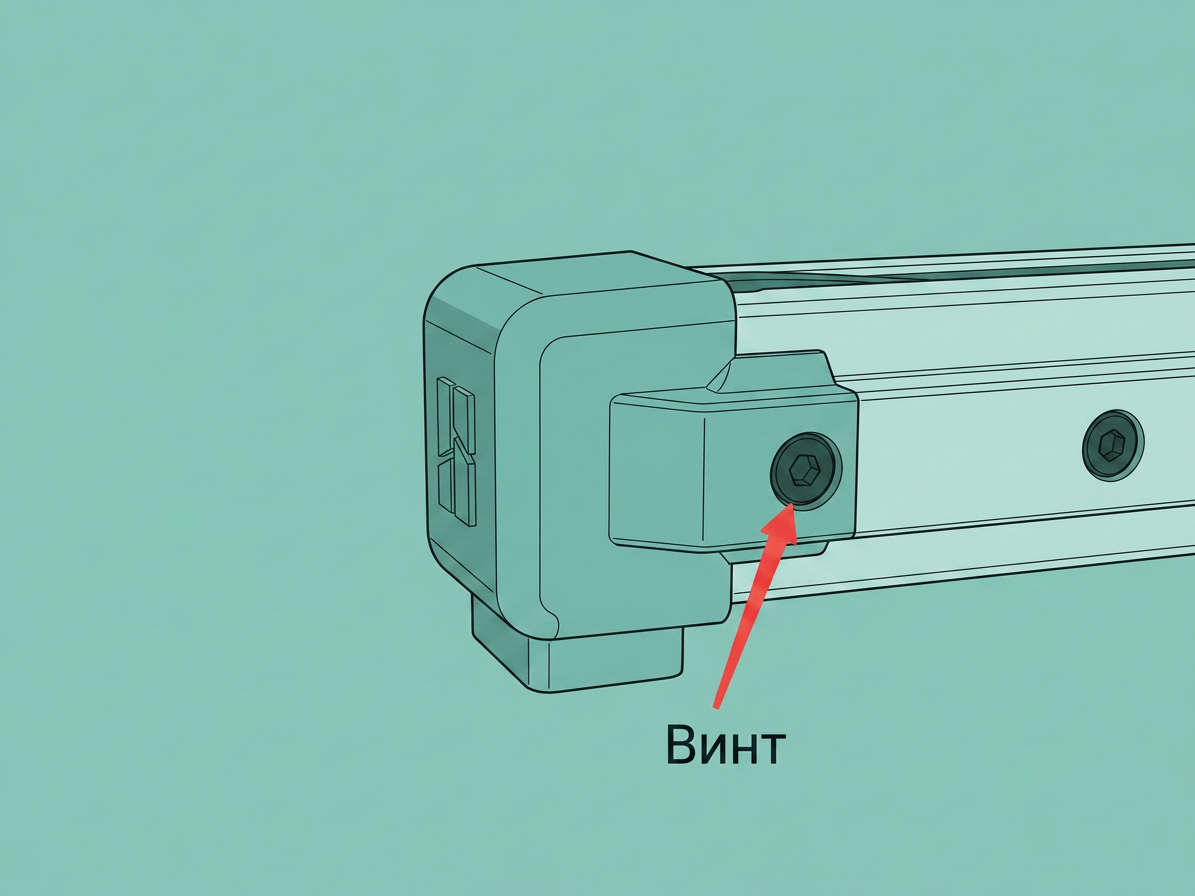

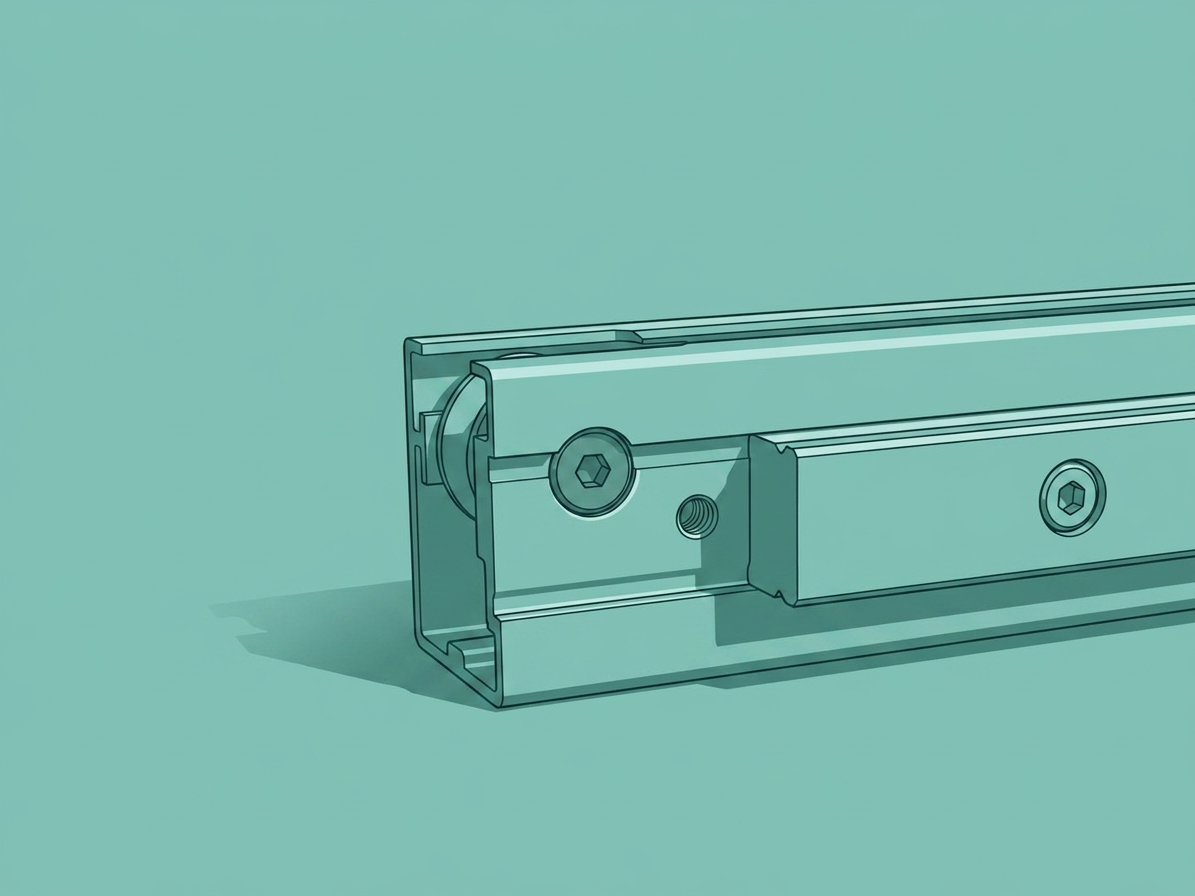

Шаг 4: Снимите крышку оси X
Используйте шестигранный ключ H2.0, чтобы открутить винт и снять крышку оси X.
Примечание: Винт крышки короче винта скребка. Пожалуйста, различайте два винта, чтобы избежать ошибок при последующей установке.
 |
 |
|---|

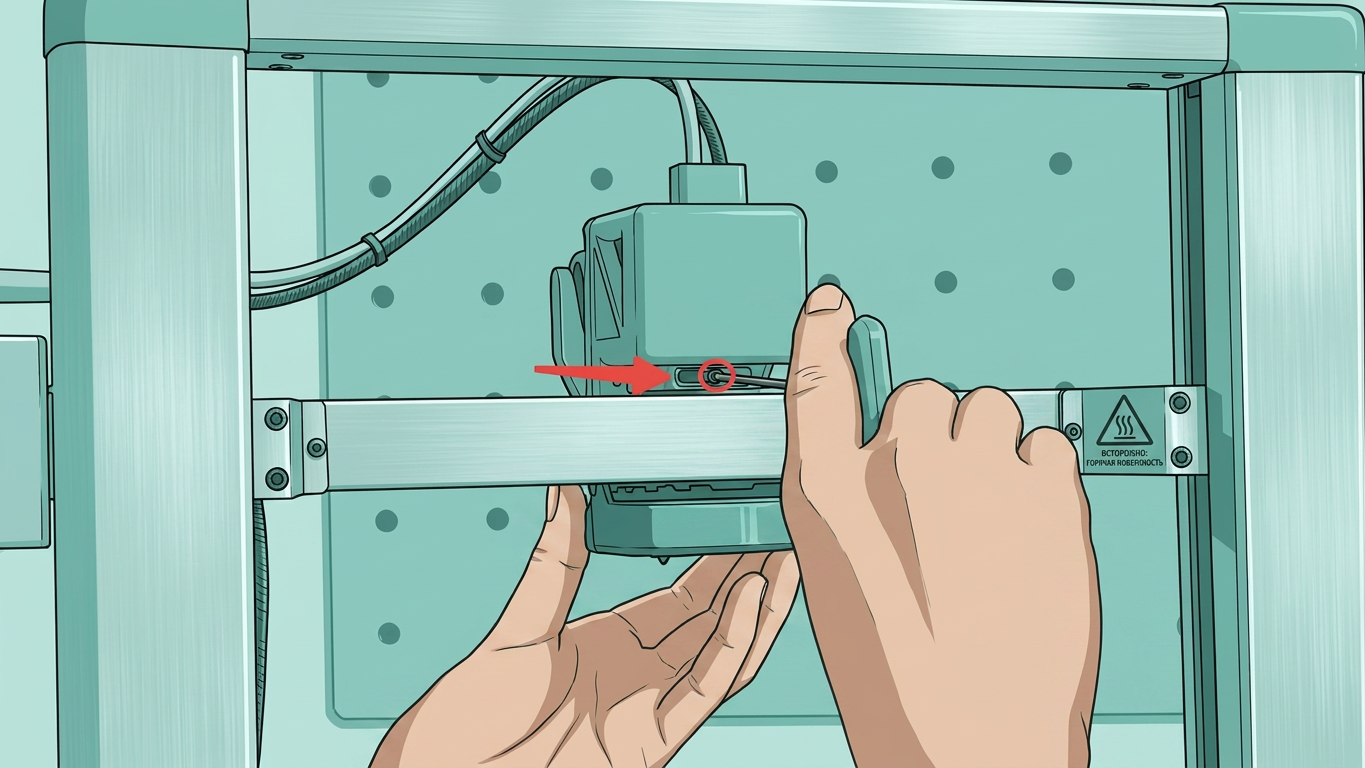

Шаг 5: Снимите винты сзади и слева на головке печати
Снимите 1 винт сзади головки печати и 2 винта слева, затем снимите левый блок.
Примечание: Между верхней частью левого блока и передней крышкой головки печати есть небольшое зацепление. При вытягивании необходимо прижимать блок вниз, чтобы верхняя часть блока не застряла.
 |
 |
 |
Шаг 6: Снимите головку печати

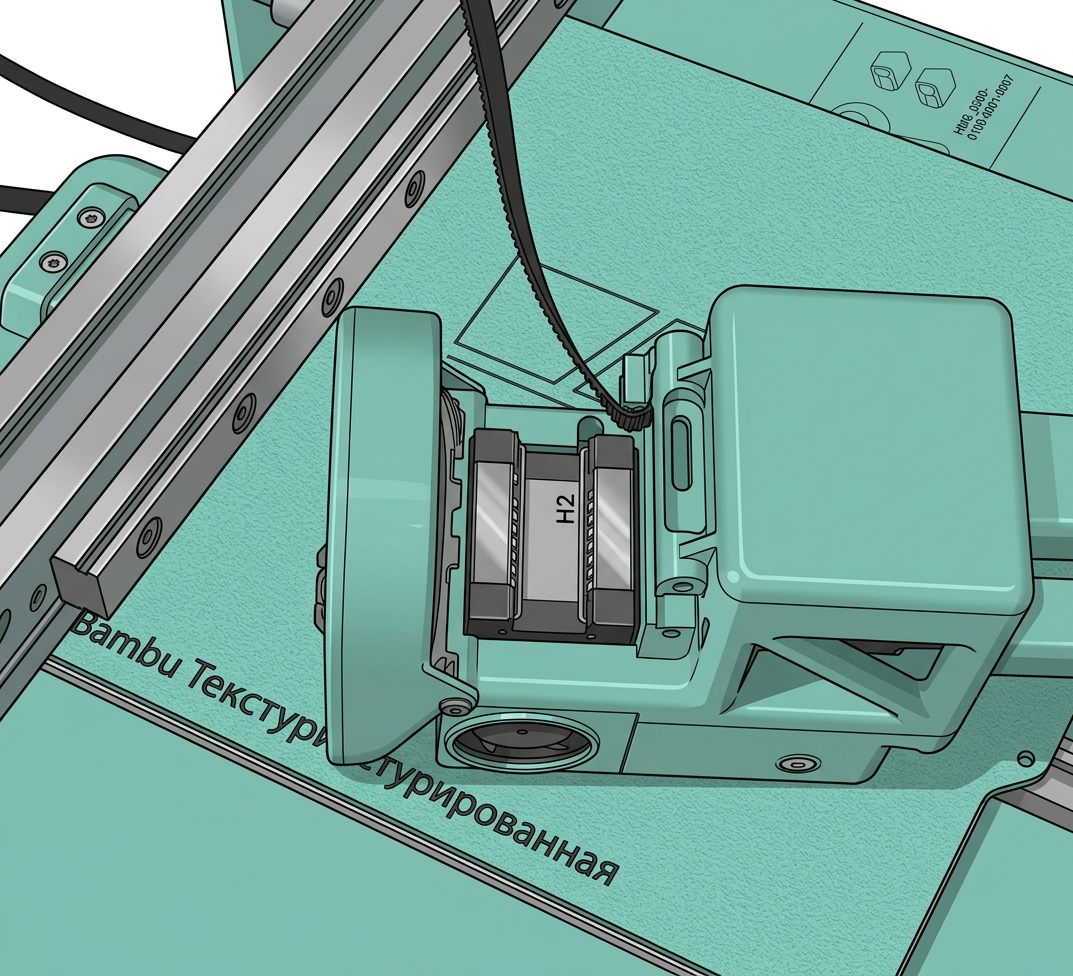

Медленно снимите головку печати с направляющей и положите её шариками подшипника вверх.
Примечание: Выполняйте этот шаг медленно, чтобы предотвратить дальнейшее выпадение стальных шариков подшипника.
 |
 |
Установка стальных шариков подшипника
Примечание: Выполняйте следующие шаги медленно и осторожно.

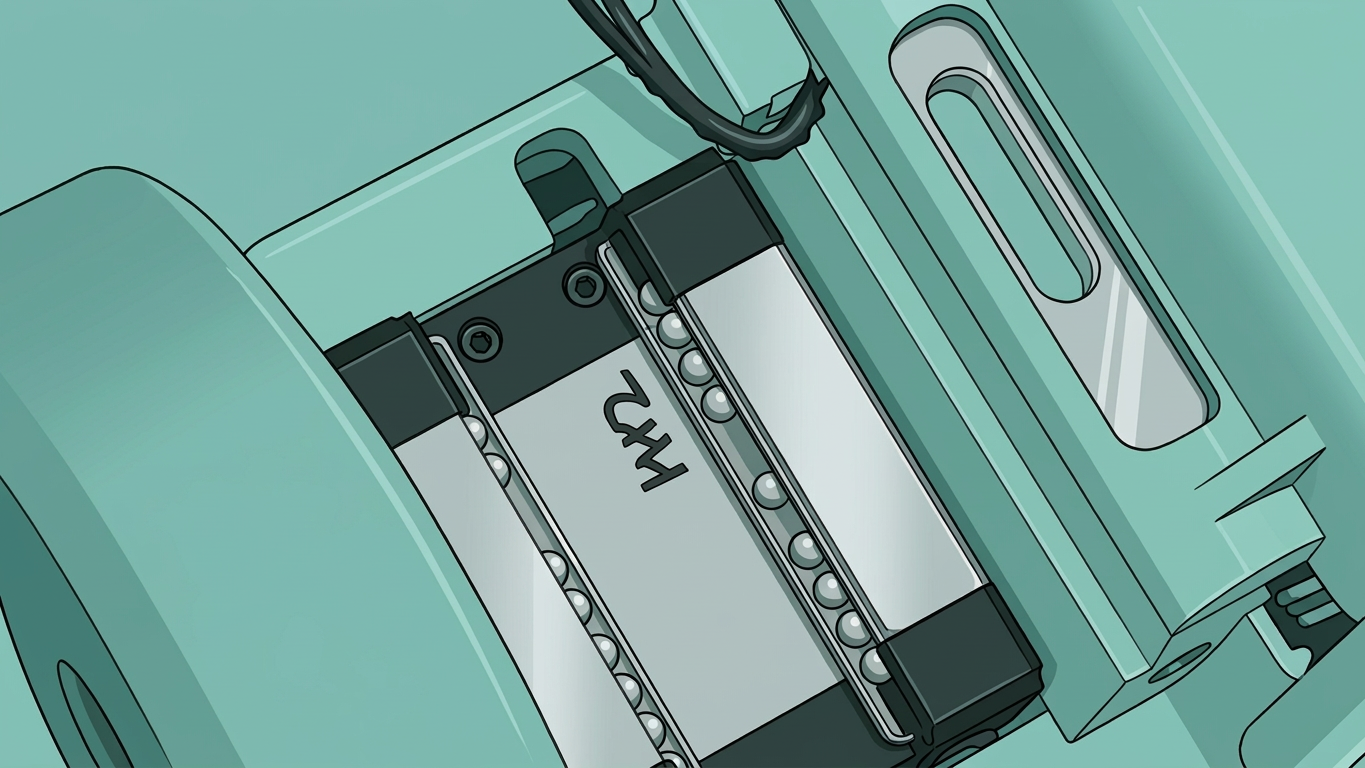

Шаг 1: Разместите стальные шарики подшипника

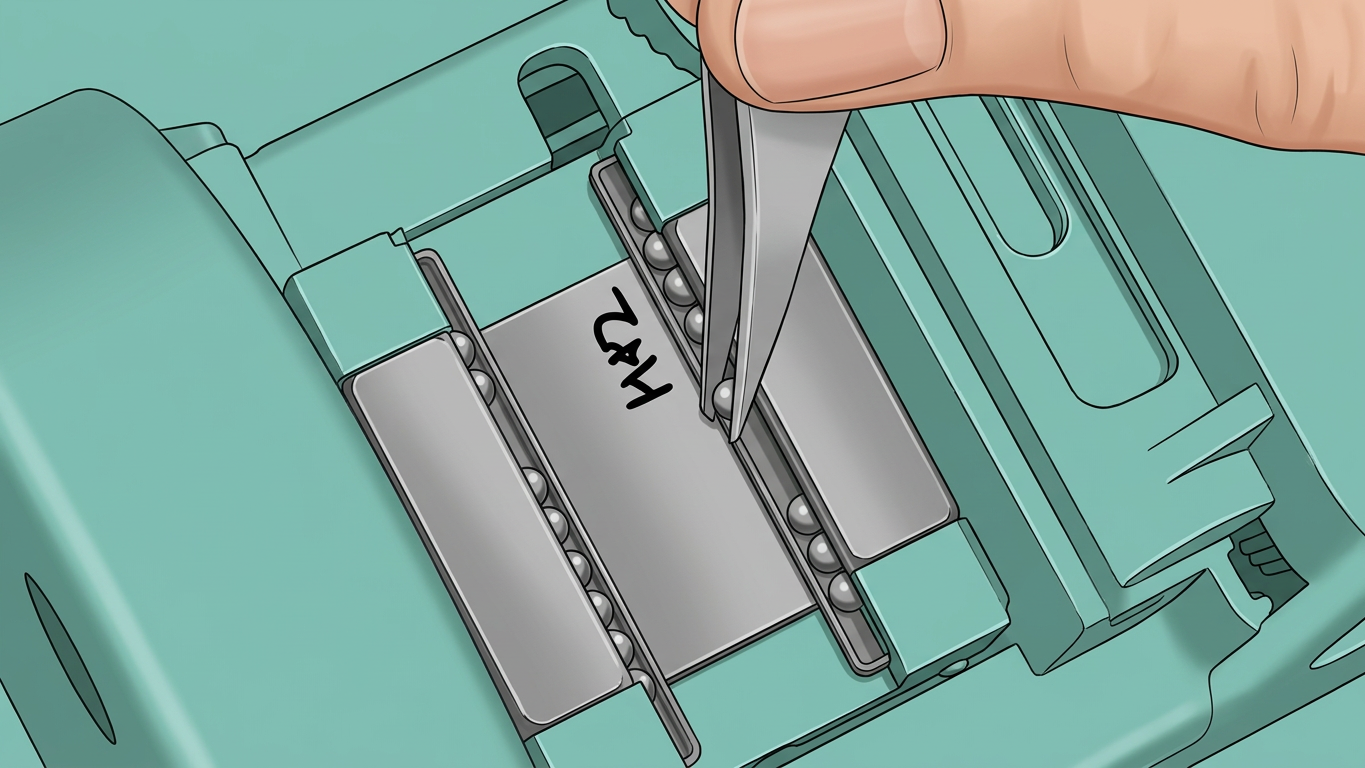

Используйте пинцет, чтобы поместить стальные шарики подшипника в пазы.
Примечание: В каждом пазу находится 24 стальных шарика подшипника, всего 48 шариков. Потеря 1-2 шариков в пазу не нанесет большого вреда; если потеряно больше шариков, вам потребуется приобрести шарики диаметром 2.381 мм, специально предназначенные для линейной направляющей, чтобы заменить их.
 |
 |

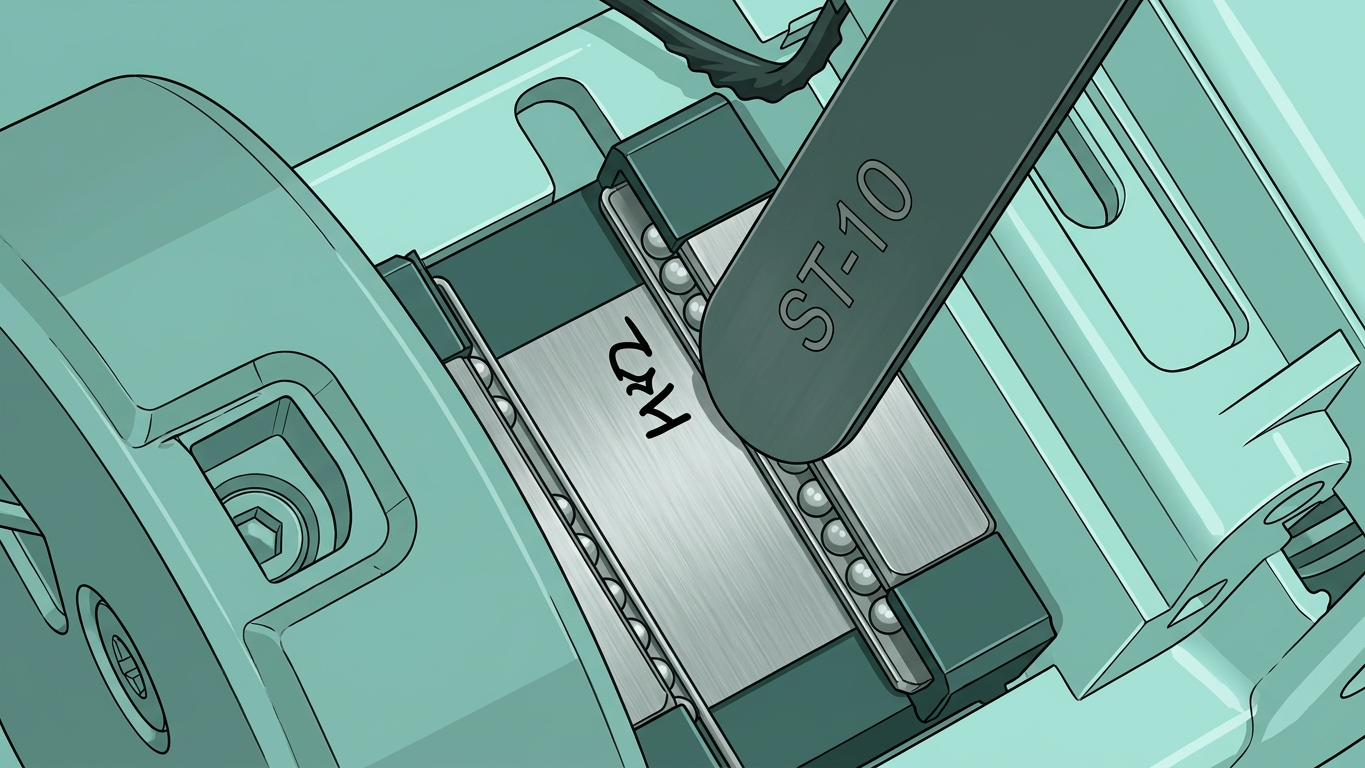

Шаг 2: Запрессуйте стальные шарики подшипника
Аккуратно прижмите стальные шарики подшипника на место с помощью обратной стороны пинцета.
 |
 |
Повторите вышеуказанные шаги, пока все отсоединенные стальные шарики подшипника не будут установлены обратно.

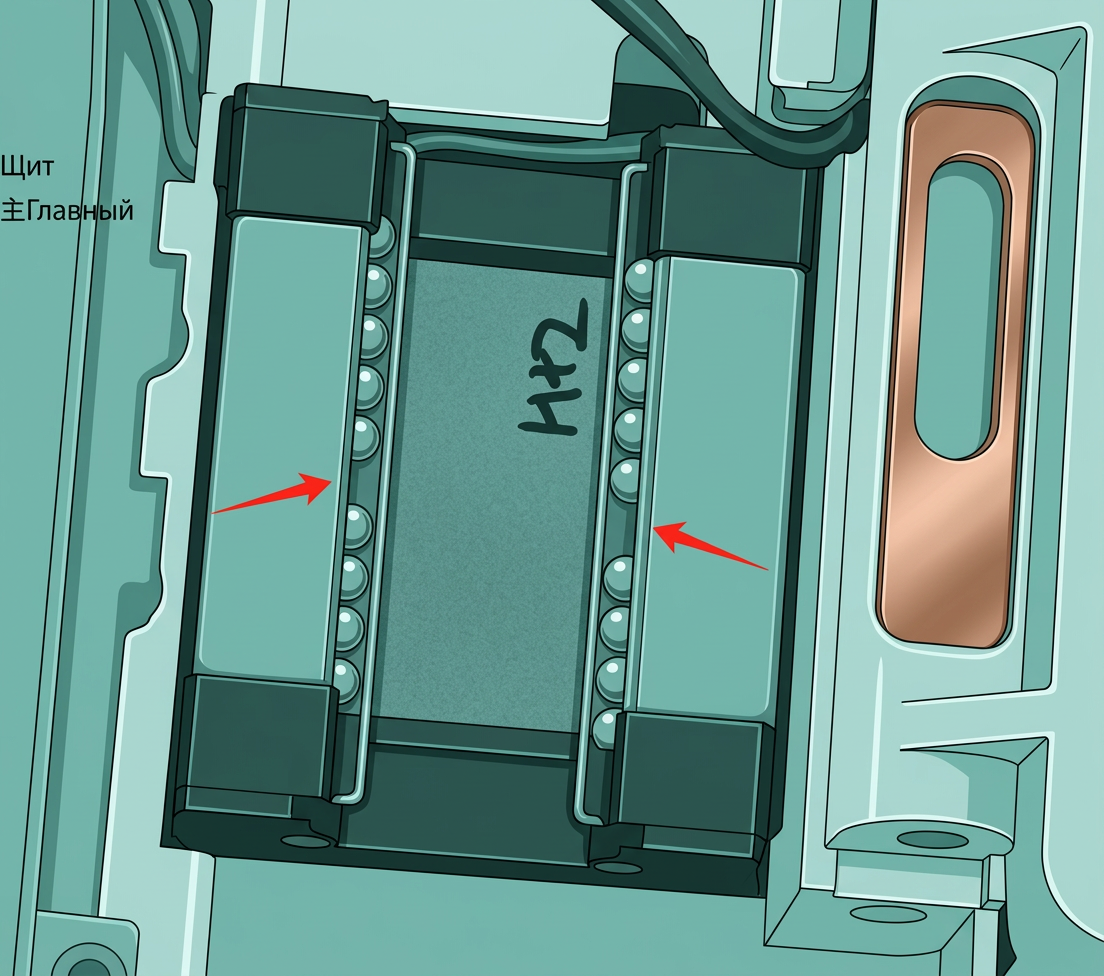

Примечание: Оставьте пространство в левых и правых пазах, чтобы не заполнять их полностью стальными шариками подшипника, обеспечивая плавное движение слайдера.
Шаг 3: Смажьте стальные шарики подшипника

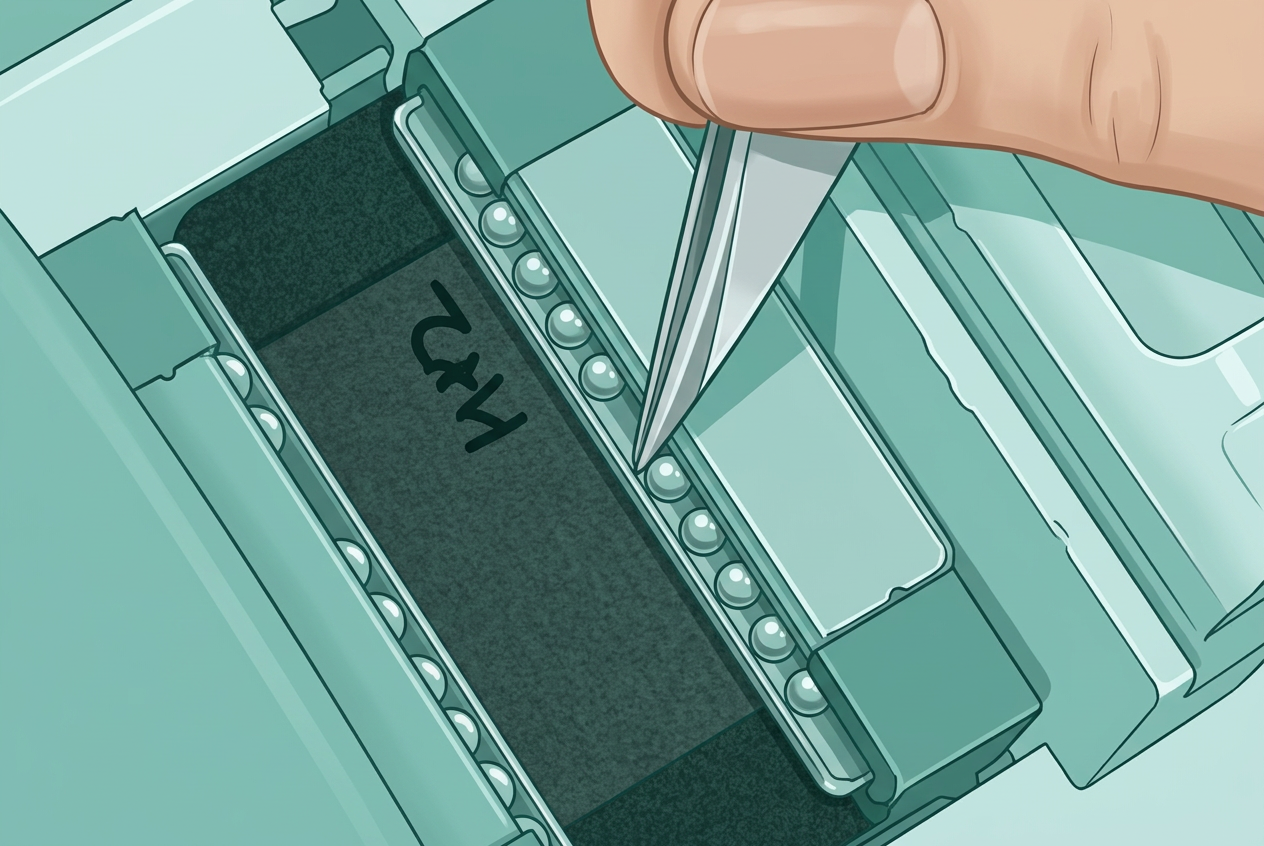

После установки вы можете перемещать стальные шарики подшипника вверх и вниз с помощью пинцета, чтобы обеспечить плавное движение; в этот момент можно использовать смазочное масло для смазки стальных шариков подшипника.
 |
 |
Установка всех частей
Шаг 1: Установите головку печати

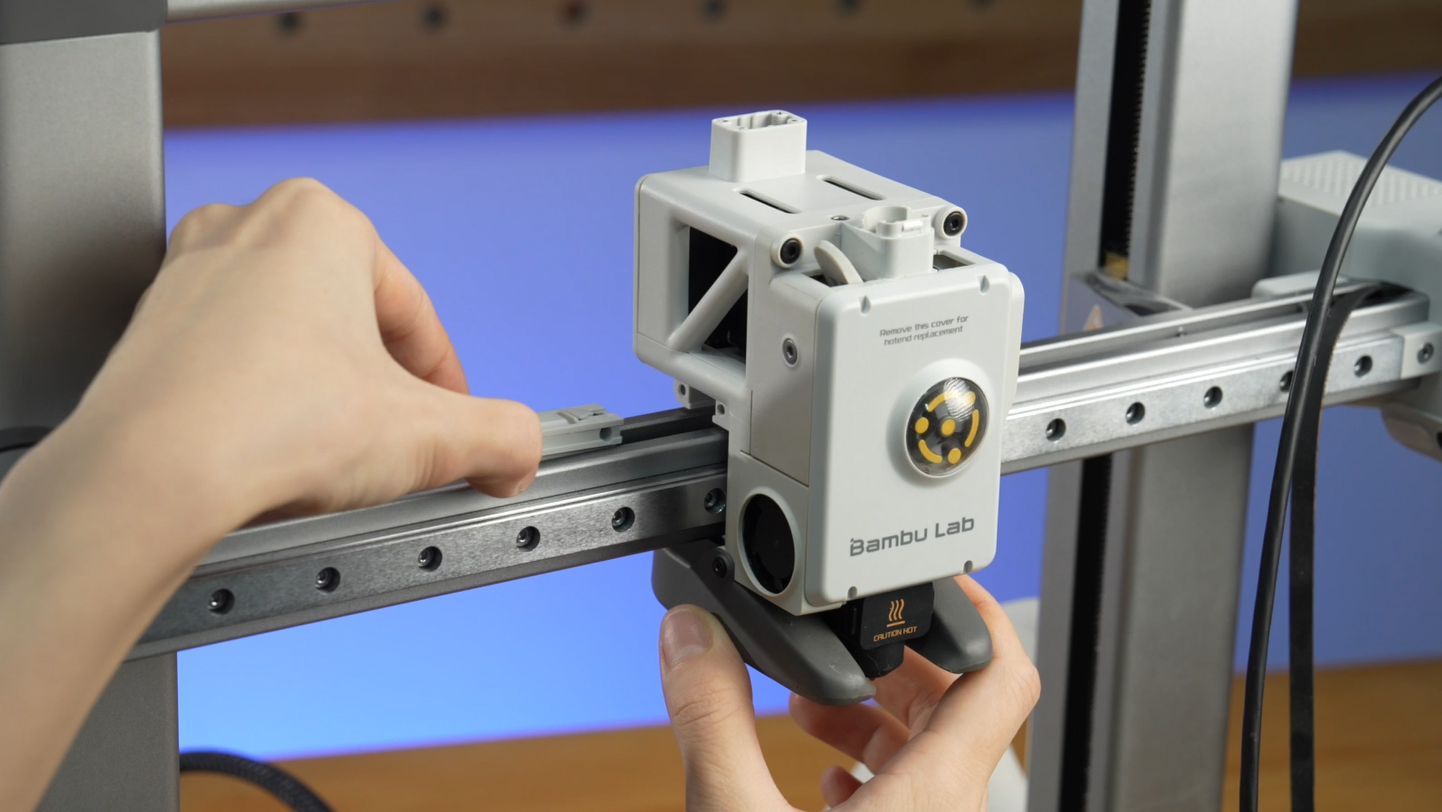

Выровняйте верхний и нижний пазы и вставьте головку печати. Вручную переместите головку печати, чтобы проверить плавность хода.
Примечание: Этот шаг необходимо выполнять медленно, чтобы установленные стальные шарики подшипника не выпали снова.
 |
 |

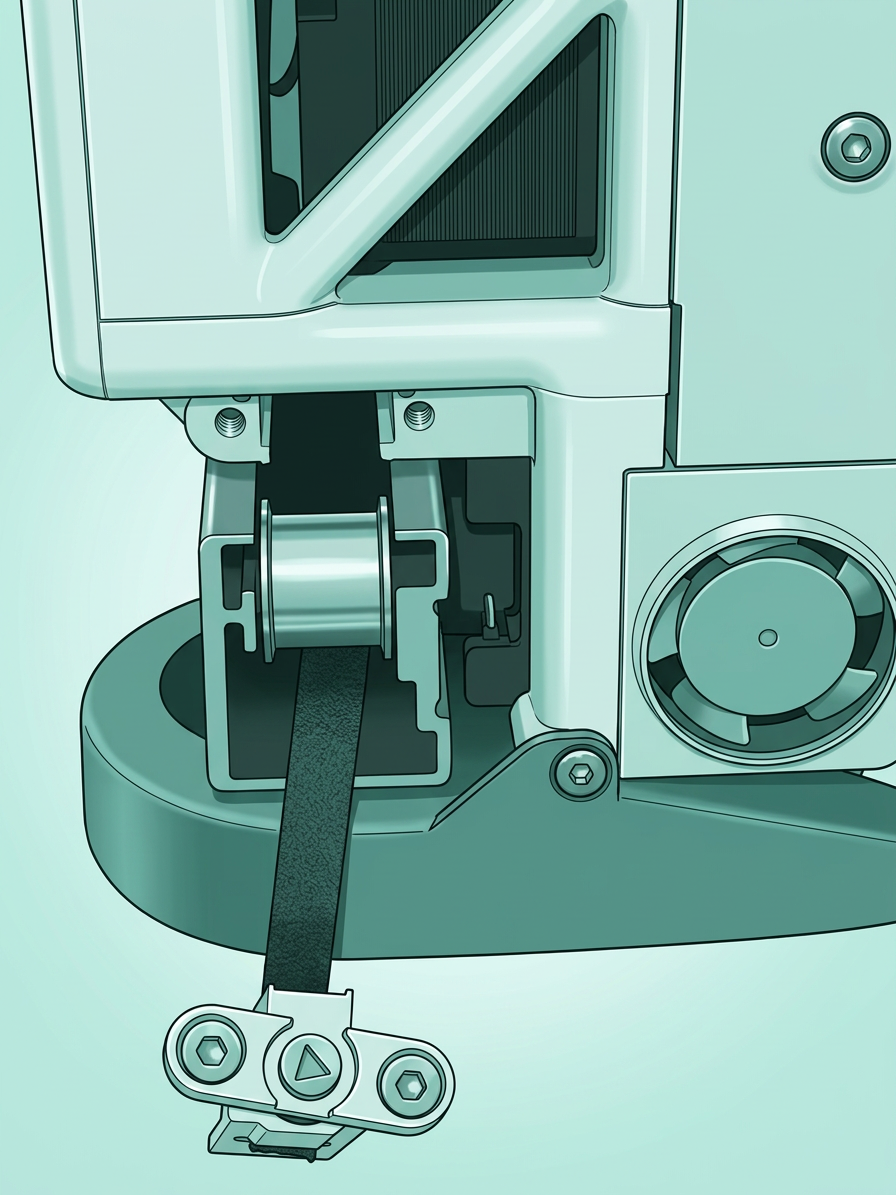

Шаг 2: Установите винты и блок ремня
Установите 2 винта слева от ремня оси X и 1 винт сзади головки печати; выровняйте установочные штифты на блоке ремня и установите левый блок ремня.
|
|
|
Шаг 3: Установите крышку оси X
Вставьте крышку оси X в направляющую оси X и затяните винт.
Примечание: Закрывающий винт короче винта очистителя. При неправильном использовании винт очистителя может зацепиться за натяжной ролик оси X, что приведет к аномальному сопротивлению оси X и потере шагов при возврате в ноль.
 |
 |
Шаг 4: Установка очистителя
Выровняйте паз очистителя с кронштейном, вставьте его до уровня поверхности, затем вставьте винт обратно в исходное положение и затяните.
 |
|
Шаг 6: Подключение кабеля USB-C
Подключите кабель USB-C и затяните 4 винта.
Шаг 6: Установка держателя филамента
Установите держатель филамента на принтер. Выровняйте монтажные защелки, как показано на рисунке ниже, затем нажмите на нижнюю часть кронштейна, чтобы зафиксировать держатель филамента.
 |
 |
Калибровка

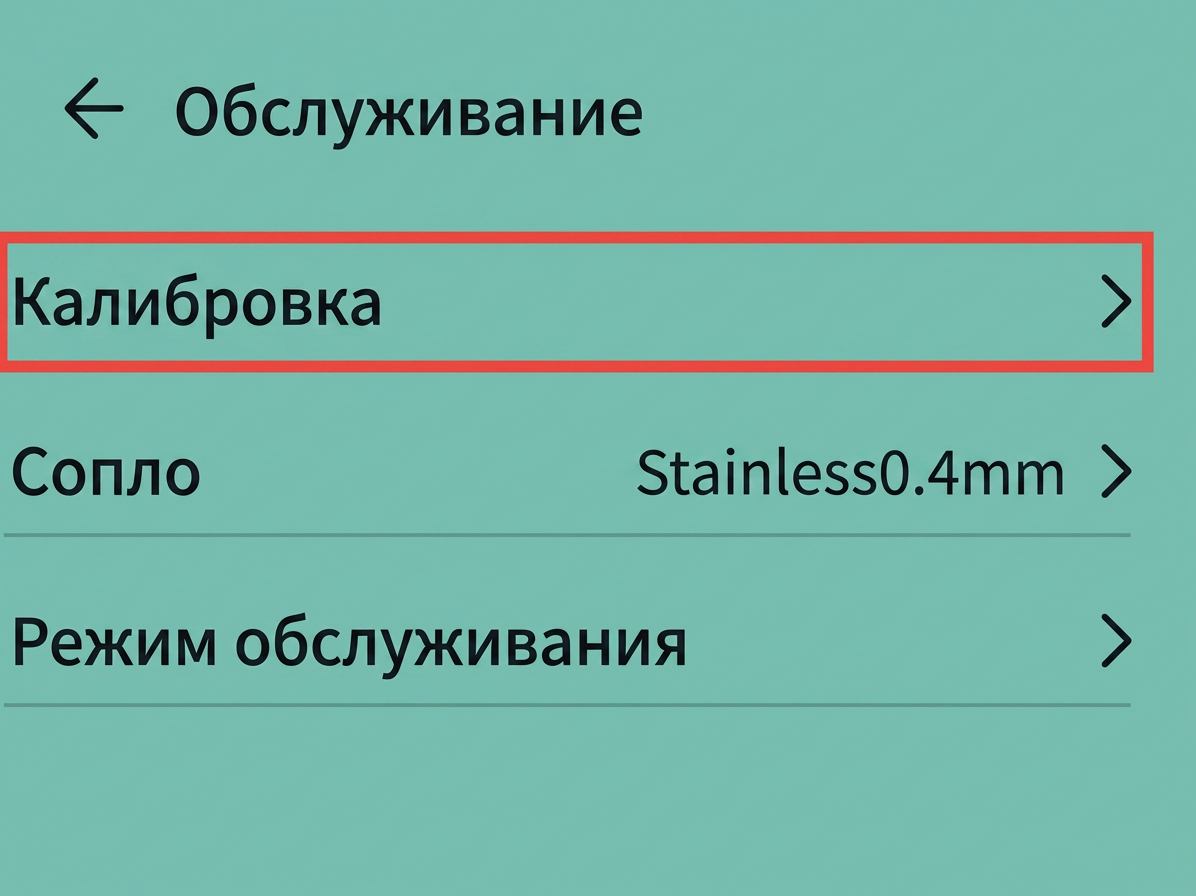

Включите принтер, выберитеКомпенсация вибрацийвКалибровкименю и завершите процесс калибровки.
 |
 |
