В этом руководстве мы покажем процесс замены блока питания на A1 mini
Когда использовать?
Это руководство следует использовать, если блок питания A1 mini неисправен и требует замены. Общие проблемы, вызванные блоком питания A1 mini, включают:
- Принтер не включается
- Рекомендовано службой поддержки Bambu Lab
Необходимые инструменты и материалы
Блок питания Bambu Lab для A1 mini
- Шестигранный ключ H2.0
- Крестовая отвертка PH2
- 30 минут вашего времени
Предупреждение о безопасности
ВАЖНО!
Критически важно отключить принтер от сети перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это может повредить электронику принтера и привести к дальнейшим повреждениям.
Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по обслуживанию.
Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старого блока питания
1. Снимите нижнюю крышку корпуса принтера
Поставьте принтер на бок, так чтобы стойка оси Z была обращена к столу. Затем снимите 16 винтов, удерживающих нижнюю крышку, чтобы получить доступ к вентилятору платы MC.
Обратите внимание, что винты 15 и 16 отличаются, поэтому следите за ними, чтобы при повторной сборке нижней крышки установить их на свои места.
После снятия винтов аккуратно подденьте пластиковую нижнюю крышку. Можно начать с верхнего правого угла и аккуратно обходить принтер, пока крышка не отойдет.
2. Снимите пластиковый кожух для проводов
Аккуратно снимите три винта, удерживающие пластиковый кожух для проводов, чтобы получить доступ к силовым клеммам блока питания. Обратите внимание, что винт № 3 находится сбоку.

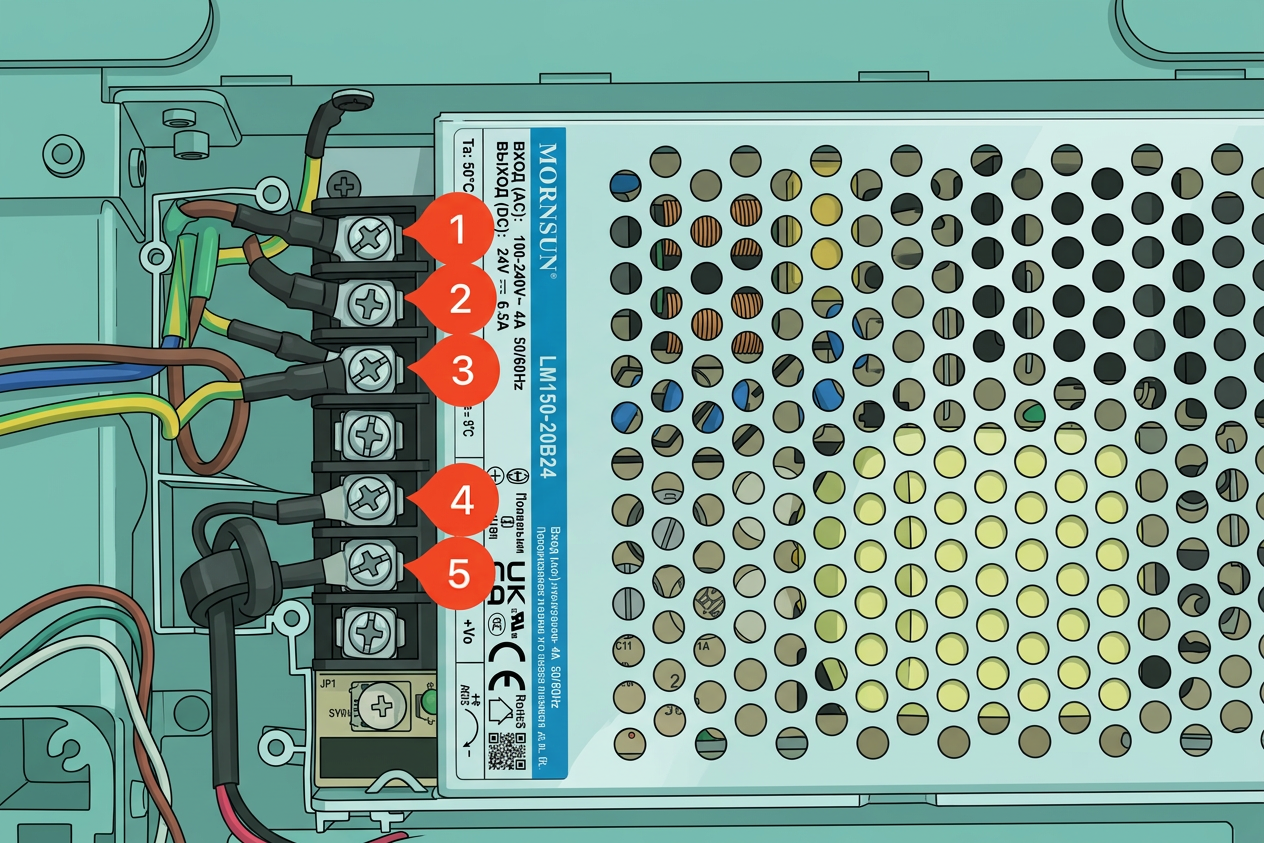

3. Ослабьте винты силовых клемм
Ослабьте винты силовых клемм, указанные на изображении ниже. Просто ослабьте их и
не снимайте их полностью, так как в следующих шагах будет легче установить все обратно на свои места.
4. Открутите винты блока питания
Есть три винта, удерживающих блок питания, прикрепленный к раме принтера, как показано на картинке ниже. Обратите внимание, что винт № 3 находится сбоку. Открутите винты, затем перейдите к следующему шагу.

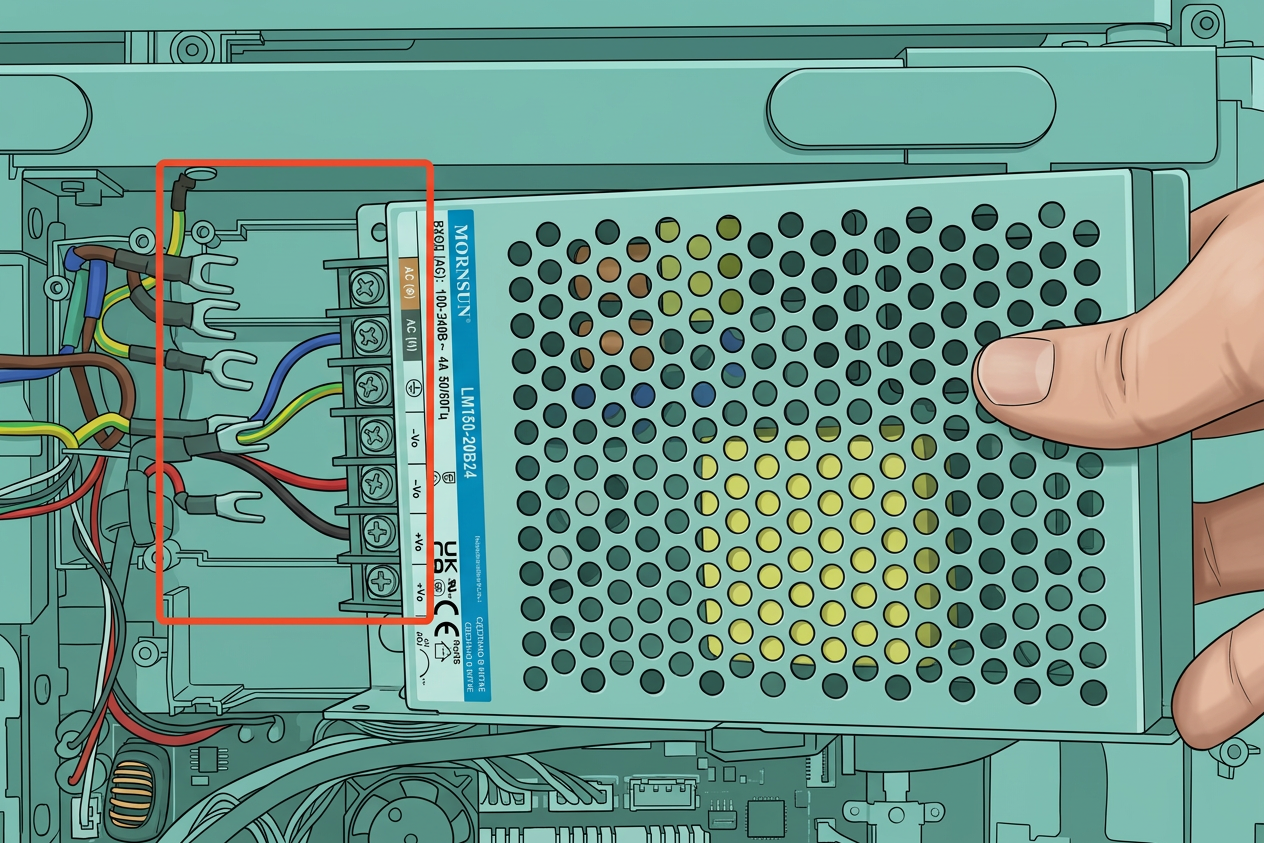

5. Извлеките блок питания
Возьмитесь за блок питания с правой стороны и аккуратно потяните его на себя, убедившись, что не повредите и не отсоедините провода вокруг устройства. При извлечении блока питания начните отсоединять силовые провода с левой стороны, показанные на изображении ниже.
Блок питания теперь извлечен.
Шаги по установке нового блока питания

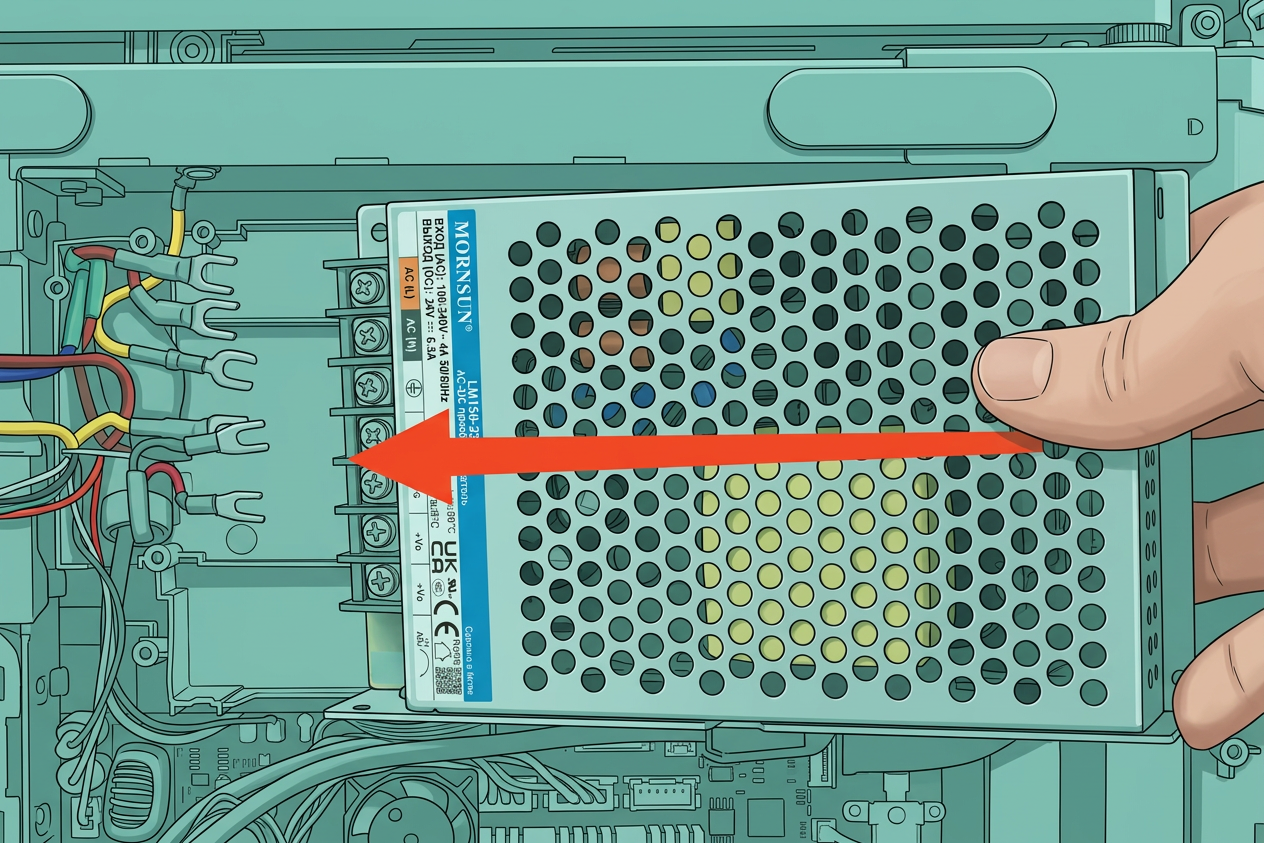

1. Установите блок питания
Аккуратно вставьте блок питания левой стороной вперед, убедившись, что не повредите провода вокруг блока питания
2. Подключите силовые клеммные провода
Аккуратно подключите силовые клеммные провода, как показано ниже, изатяните винты.
Информация о проводах следующая:
1. Фаза (AC Live) 2. Ноль (AC Neutral) 3. Заземляющий провод кабеля питания и провод платы рамы 4. -V провод платы MC 5. +V провод платы MC
ВАЖНО
После установки всех проводов, как показано на изображении ниже,убедитесь, что нет движения и все провода закреплены на месте
3. Установите винты блока питания
Далее установите три винта блока питания. Эти винты будут вкручиваться в пластиковые стойки.
Избегайте чрезмерного затягивания, так как можно повредить пластиковую резьбу.
4. Установите винты, удерживающие пластиковый кожух для проводов.
Разместите провода, идущие от кабеля нагревательного стола и кабеля питания, как показано на изображении, затем снова прикрепите пластиковый кожух к принтеру с помощью трех винтов. Эти винты будут вкручиваться в пластиковые стойки.
Избегайте чрезмерного затягивания, так как можно повредить пластиковую резьбу.
5. Выполните укладку проводов
Перед установкой нижней крышки на место убедитесь, что провода платы MC проложены правильно, чтобы они не мешали вентилятору платы MC, как показано на изображении ниже.
6. Установите заднюю крышку
Теперь вы можете продолжить установку нижней крышки обратно на принтер. Начните с затягивания винтов 15 и 16, чтобы убедиться, что боковой жгут проводов установлен правильно. Затем продолжите установку остальных винтов, убедившись, что вы не затягиваете их чрезмерно.
Проверка работоспособности
Чтобы убедиться, что все работает как ожидается, включите принтер. Если принтер включается, это подтверждает, что установка выполнена правильно.
Шаг калибровки после операции
Шаг калибровки не требуется.
Возможные проблемы и решения
Если при установке нового блока питания возникнут проблемы, пожалуйста, ознакомьтесь со списком возможных проблем и решений ниже:
Принтер не включается
Убедитесь, что силовые провода подключены правильно, как показано вШаг 2. Переподключите провода питания на клеммах материнской платы
