В этом руководстве мы покажем процесс замены основной платы на A1.
Когда использовать?
Это руководство следует использовать, если основная плата A1 неисправна и требует замены. Общие проблемы, вызванные основной платой A1, включают:
- Принтер не включается
- Основная плата повреждена
- Рекомендовано службой поддержки Bambu Lab
Необходимые инструменты и материалы
- Основная плата Bambu Lab (главная плата управления) для A1
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
- Отвёртка PH2 (крестовая)
Примерное время выполнения: 20 минут
Предупреждение о безопасности
ВАЖНО!
Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.
При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер всё ещё включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старой основной платы
1. Положите принтер на переднюю сторону
Для удобного доступа к нижней секции A1 вам нужно положить принтер на переднюю сторону. Начните с поворота экрана на бок, затем аккуратно положите принтер на переднюю сторону, как показано на изображении ниже.
Используйте коробку с филаментом, чтобы поднять верхнюю сторону, чтобы избежать давления на экструдер и экран.

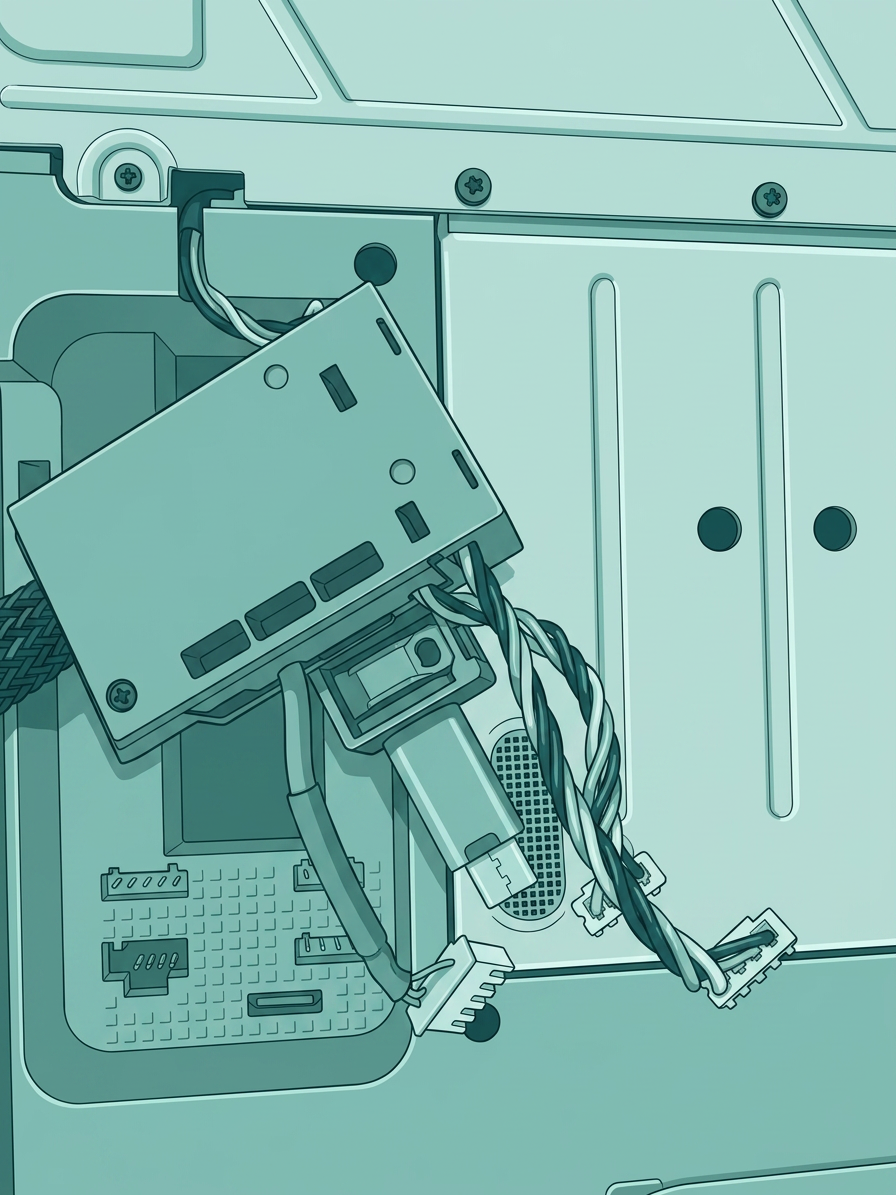

2. Отсоедините провода и снимите кронштейн для проводов

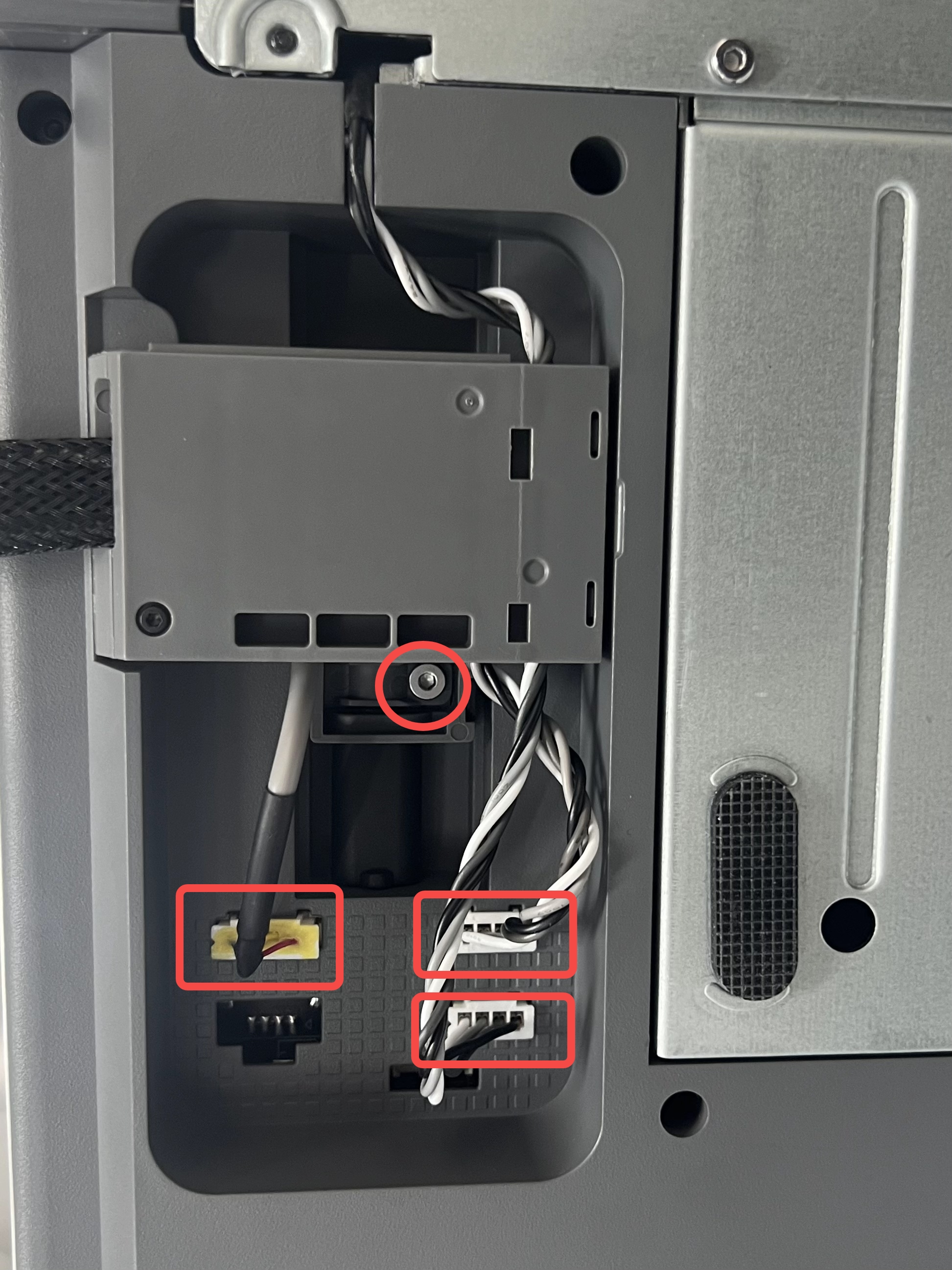

- Отсоедините кабели камеры, двигателя оси X и двигателя оси Z;
- Ослабьте 1 винт;
- Нажмите на кронштейн кабеля вверх, отсоедините USB-кабель данных и снимите кронштейн кабеля.
 |
 |
 |
3. Снимите нижнюю крышку принтера
Удалите 10 винтов, отмеченных красным, чтобы снять нижнюю крышку.
4. Извлеките карту MicroSD
Перед переходом к следующему шагу извлеките карту Micro SD из принтера.
5. Отсоедините пять кабелей от платы
Аккуратно отсоедините пять кабелей, показанных на изображении ниже.
6. Открутите винты основной платы

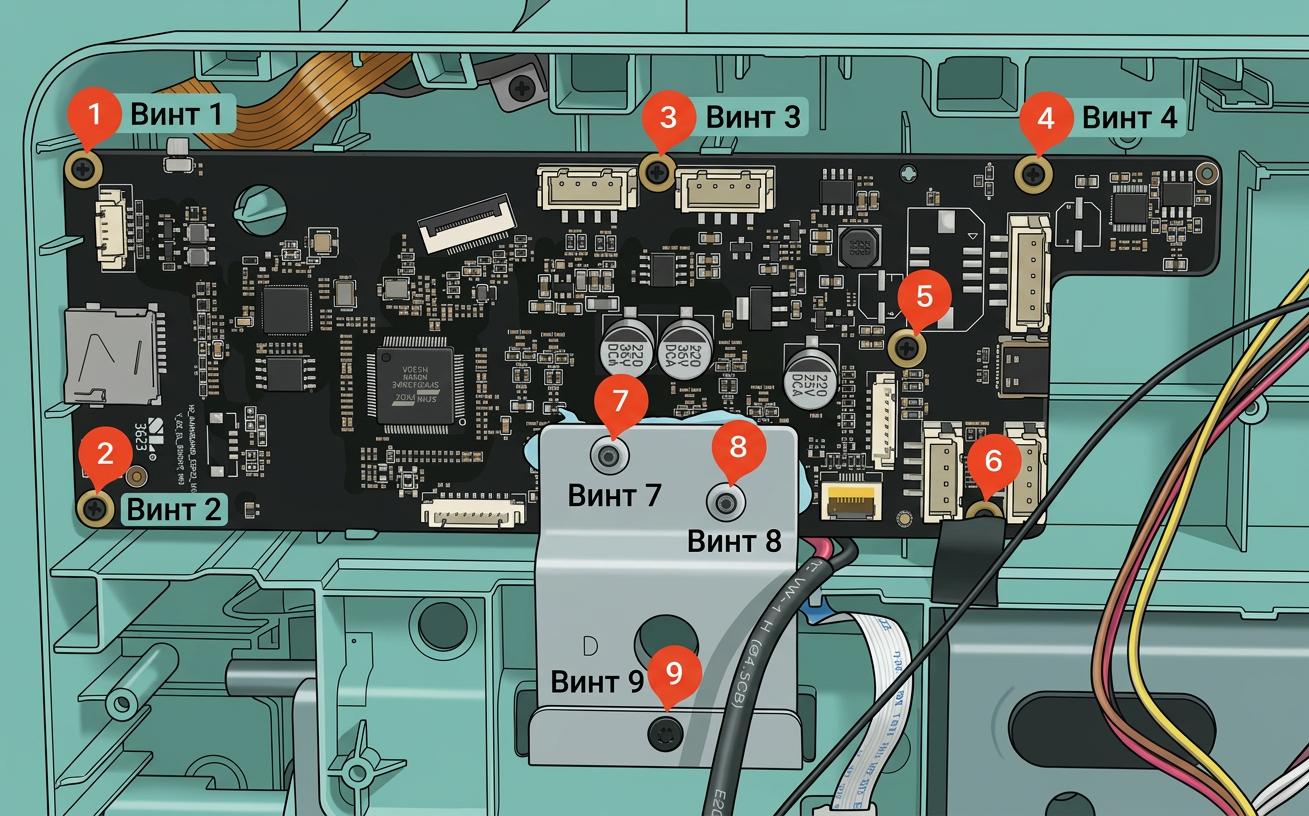

Аккуратно удалите все 9 винтов, показанных на изображении ниже.
7. Снимите кронштейн радиатора
После удаления винтов вы можете снять кронштейн радиатора. Аккуратно нажмите на кронштейн вверх, пока он не освободится от нижнего пластикового язычка, затем потяните кронштейн на себя, чтобы снять его.
8. Извлеките плату

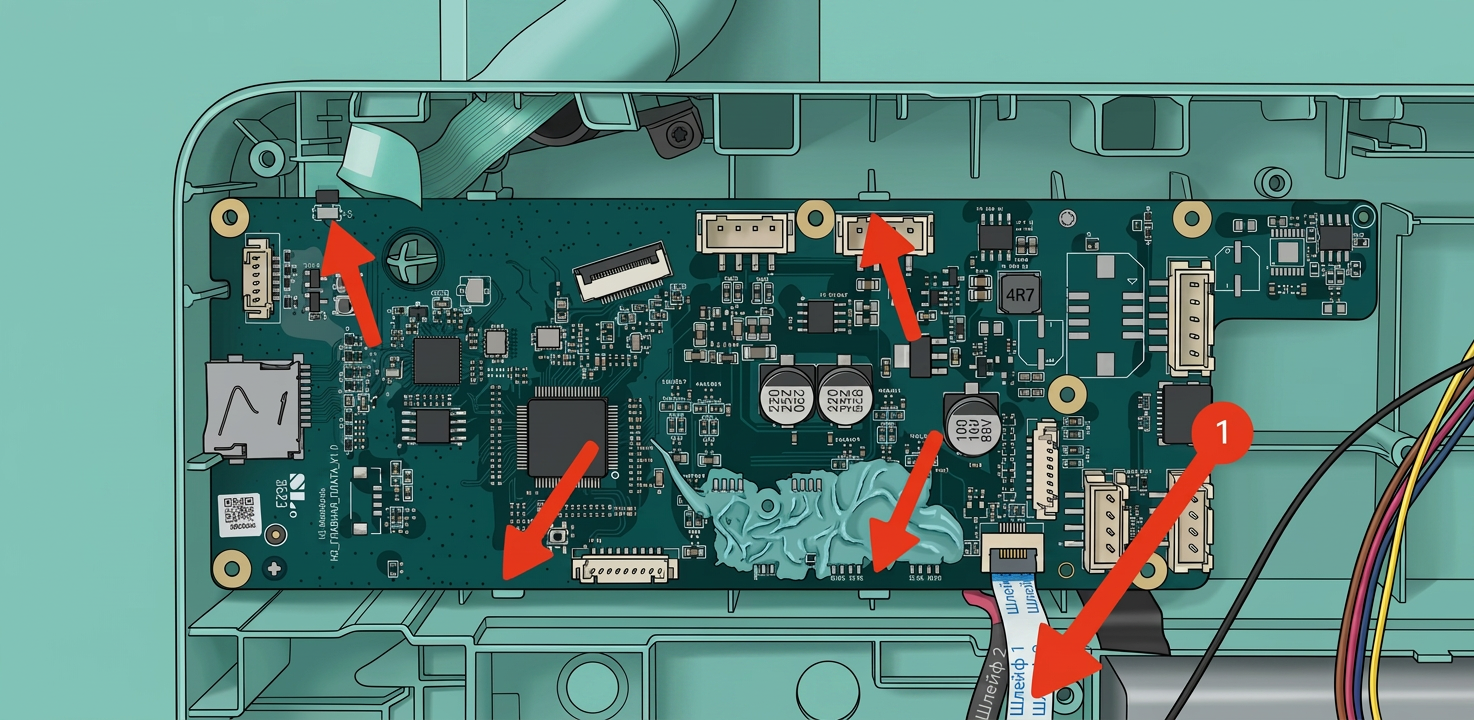

Плата теперь готова к извлечению. Начните с осторожного вытягивания платы с правой стороны на себя. Приложив небольшое усилие, аккуратно нажмите на пластиковые зажимы в сторону, показанные красными стрелками на изображении ниже. Зажимы освободят плату, и вы сможете её извлечь.
9. Отсоедините провода платы
Частично открутите винты, удерживающие провода на месте, затем аккуратно отсоедините провода от блока питания.

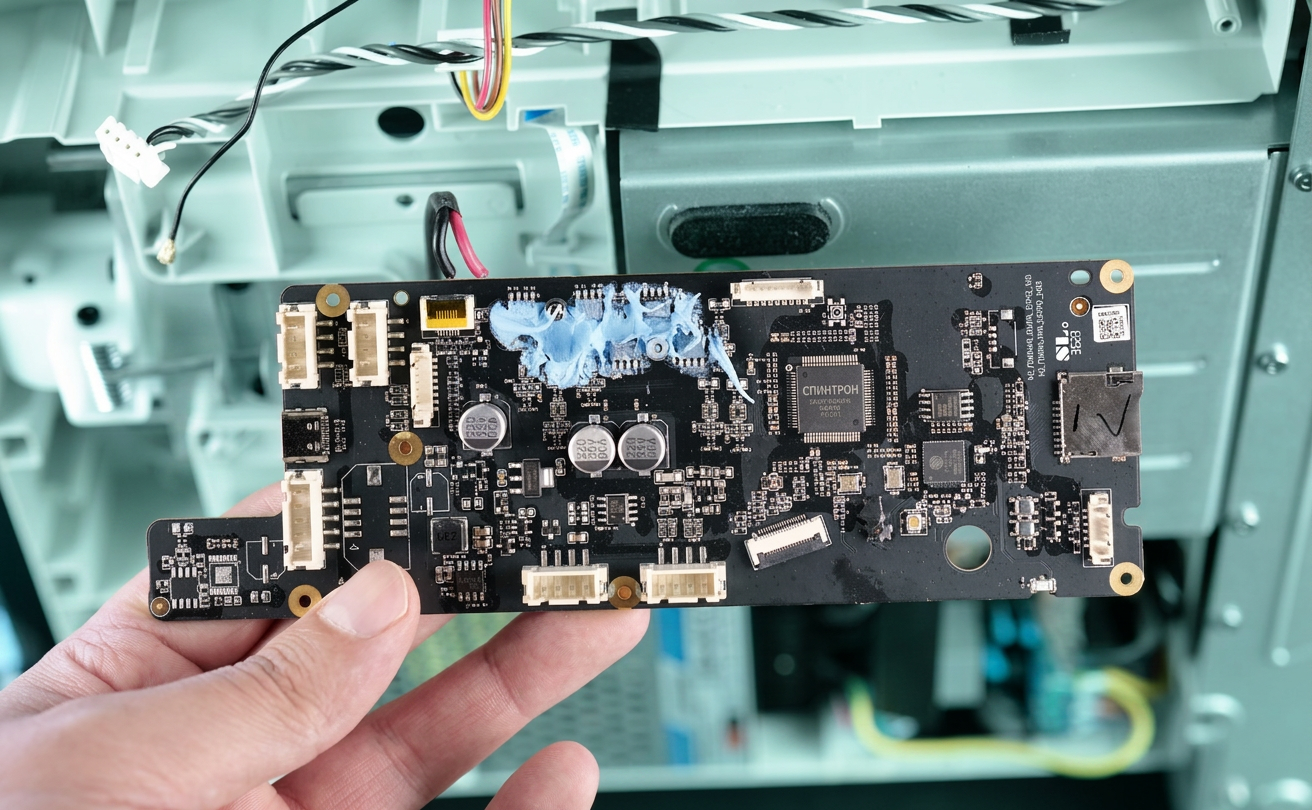

Плата теперь полностью извлечена.
Шаги по установке новой основной платы
Перед началом процедуры,сделайте фотографию QR-кода, расположенного на задней стороне платы. Он вам понадобится после завершения замены.
Содержимое этого QR-кода — это полный серийный номер машины (SN), который используется для регистрации устройства после замены основной платы.

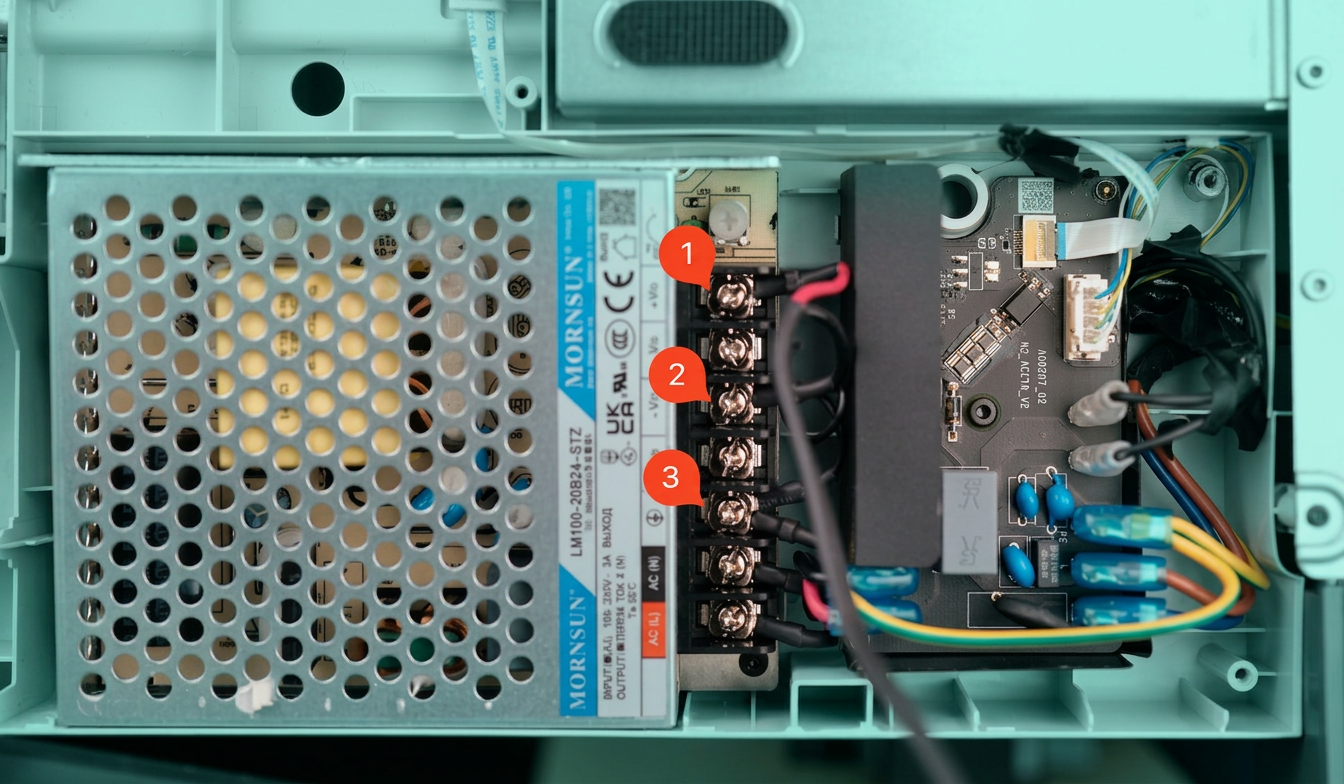

1. Подключите провода основной платы к блоку питания
Аккуратно подключите провода платы к блоку питания.
1. Красный провод — Плюс 2. Чёрный провод — Минус 3. Более длинный чёрный провод — Нейтраль
2. Установите плоский шлейф

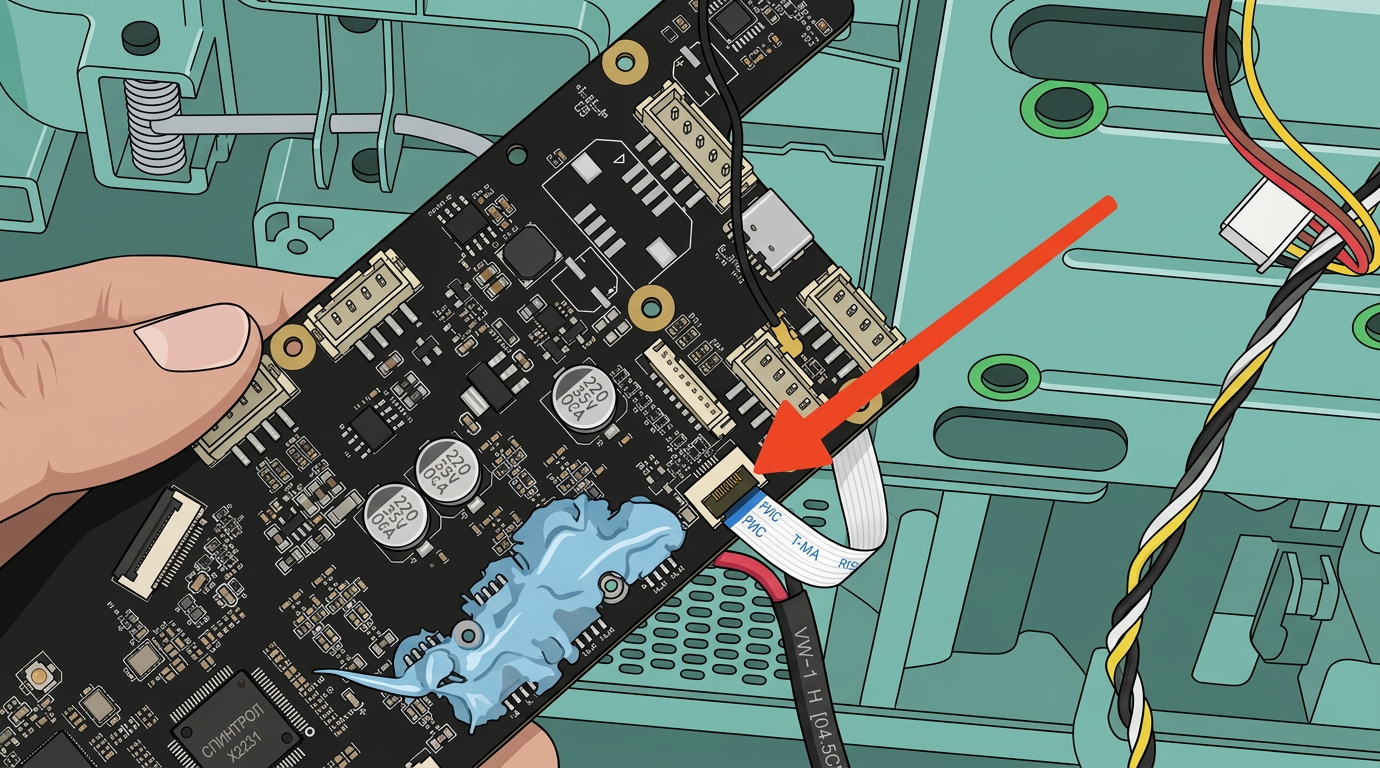

Чтобы упростить процесс установки, установите гибкий шлейф перед установкой платы A1. Убедитесь, что разъем выровнен, как показано, чтобы подтвердить правильную установку.
3. Прикрепите новую плату к принтеру
Начните с выравнивания основной платы A1 относительно рамы, наклоните её, как показано на изображении ниже, затем аккуратно нажмите на плату, чтобы прикрепить её к принтеру. Убедитесь, что пластиковые зажимы сверху и снизу удерживают плату, затем перейдите к следующему шагу. Нанесите синюю термопасту на контактные области между основной платой и радиатором, чтобы обеспечить оптимальную теплопроводность.
4. Установка радиатора платы

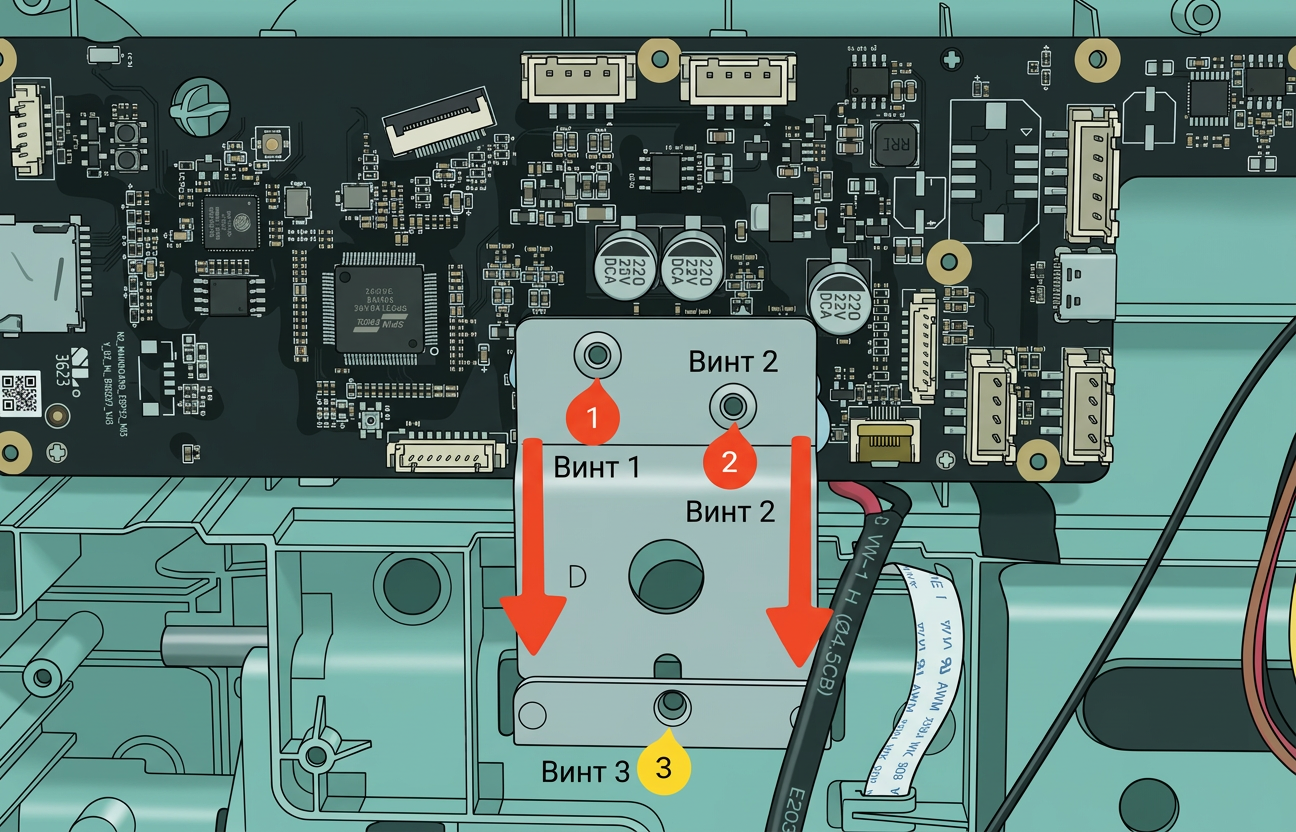

На следующем шаге начните с осторожного скольжения металлической скобы за пластиковый язычок, как показано на изображении ниже. Совместите отверстия для винтов с платой, затем установите винты 1 и 2. Наконец, установите винт № 3, чтобы завершить установку скобы.
5. Повторная установка винтов на плату

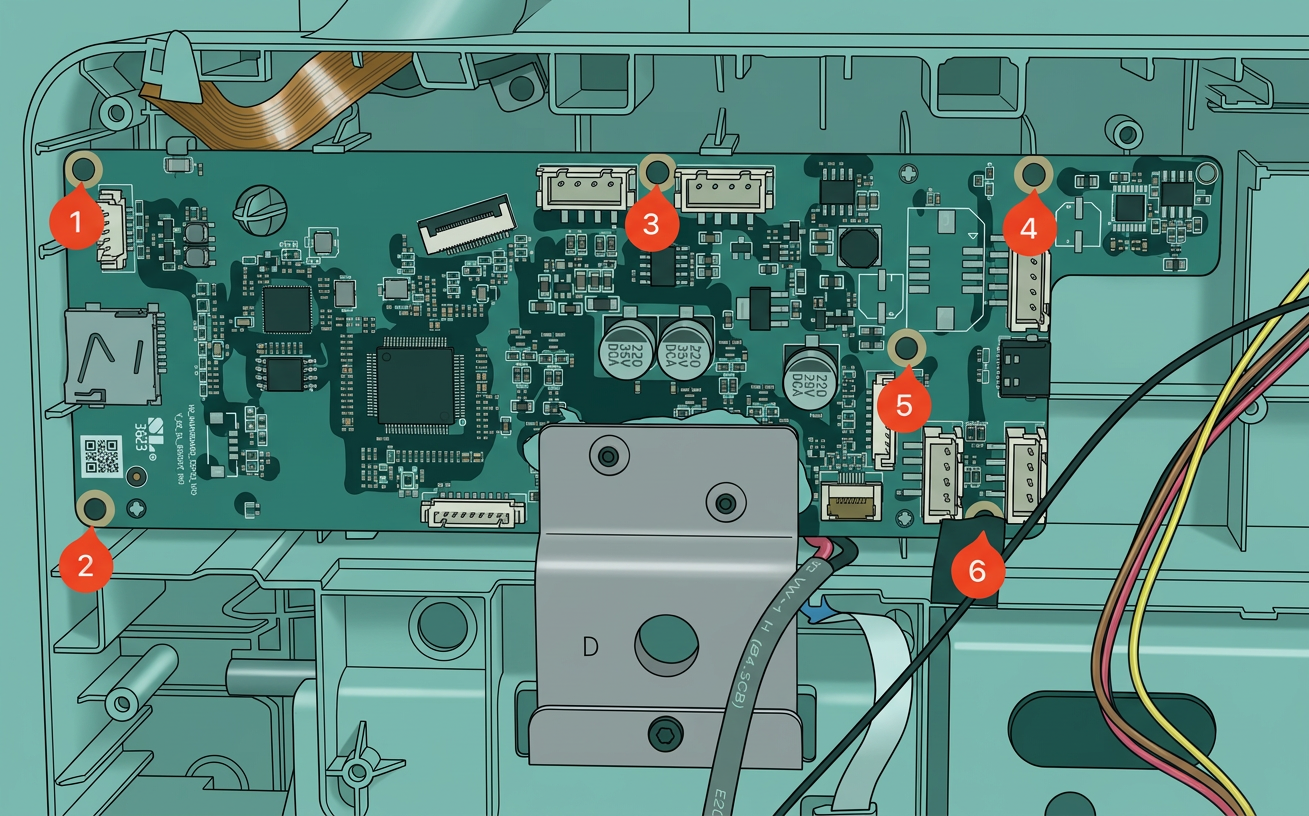

Закрепите плату на месте с помощью оставшихся 6 винтов, как показано на изображении ниже.
6. Повторное подключение проводов платы
Завершите установку платы, повторно подключив провода, как показано на изображении ниже.

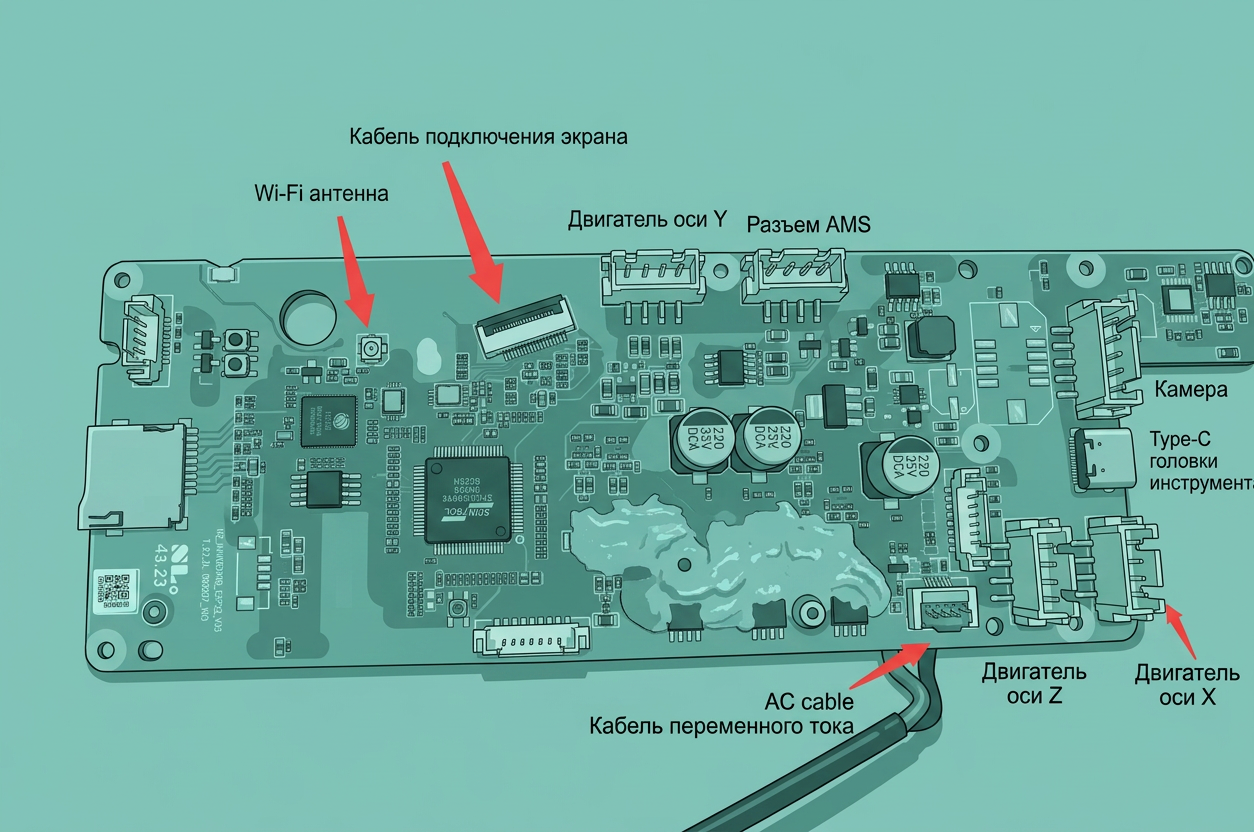

Примечание: Схемы каждого интерфейса приведены ниже:
Проверьте индикаторные лампы на плате управления
Поскольку платы MC и AP модели A1 интегрированы в основную плату, их функциональное состояние можно проверить по световым сигналам.
Перед затягиванием всех винтов вы можете временно установить крышку или оставить её снятой (будьте осторожны с электробезопасностью и работайте при отключенном питании). Затем включите питание, чтобы проверить, работают ли индикаторные лампы нормально. Если лампы работают нормально, затяните винты, чтобы избежать повторной работы.
Нормальное состояние: плата MC мигает зеленым цветом раз в 5 секунд
https://public-cdn.bblmw.com/wiki/video/A1-MC.mp4
Нормальное состояние: на плате AP 1 зеленый индикатор, мигающий раз в секунду
https://public-cdn.bblmw.com/wiki/video/A1-AP.mp4
7. Установка нижней крышки принтера
Теперь вы можете продолжить установку нижней крышки обратно на принтер.Обратите особое внимание на провод мотора в верхнем левом углу, отмеченный красной стрелкой на изображении ниже.Не нажимайте крышку на место, пока провод не будет правильно уложен.
Крышка защелкнется на месте, затем вы можете продолжить установку 10 винтов, убедившись, что вы не перетягиваете их.

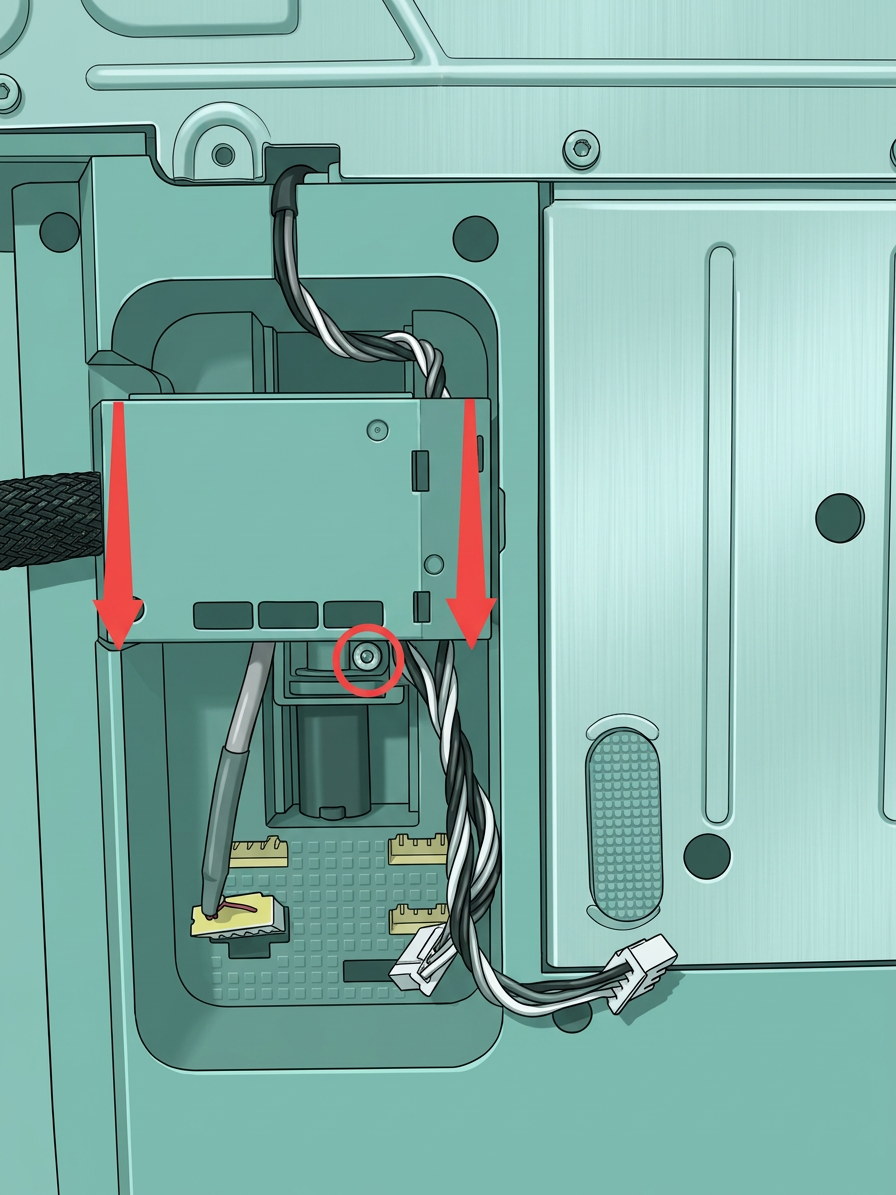

8. Установка кронштейна для проводов и подключение проводов

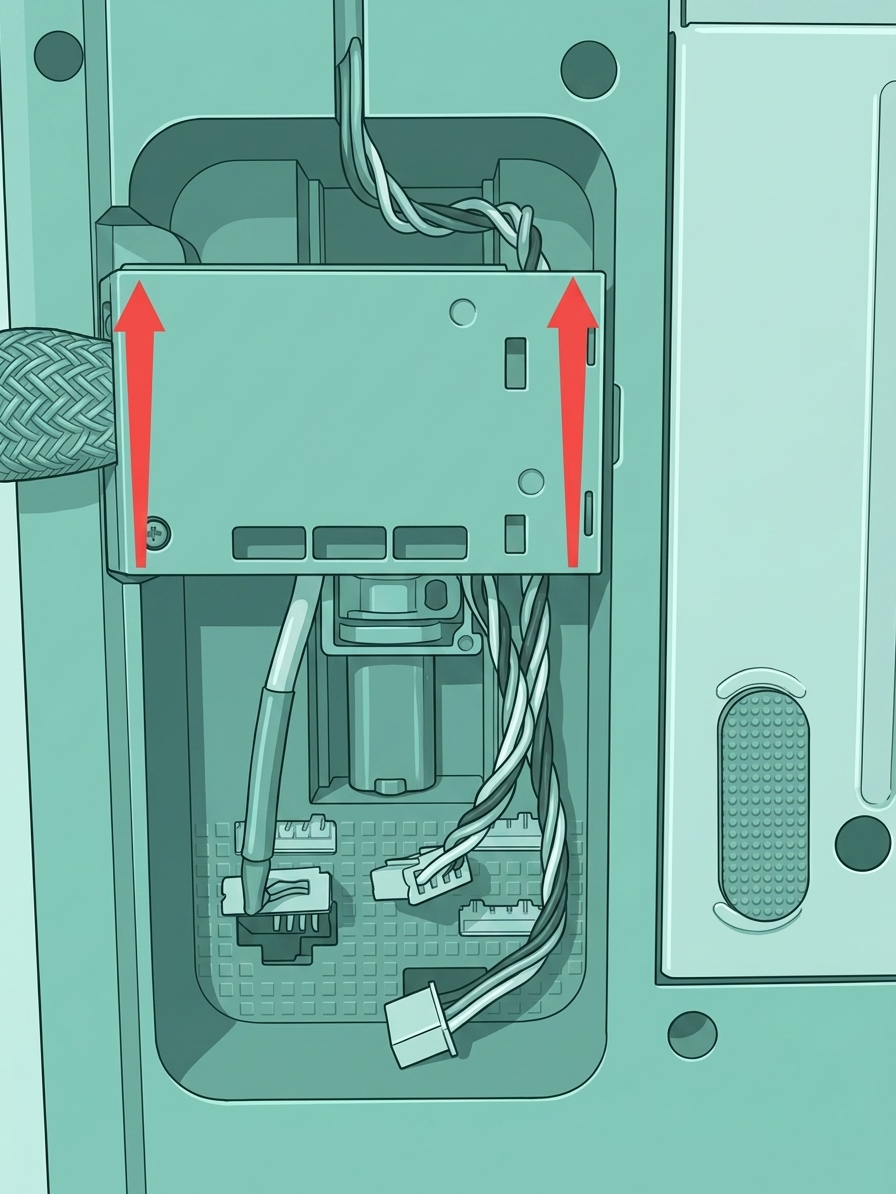

На последнем шаге аккуратно выровняйте кронштейн для проводов, затем надавите на него вниз, убедившись, что USB-кабель полностью прижат к раме принтера.
Затяните винт, показанный на изображении, чтобы зафиксировать его на месте. Избегайте чрезмерной затяжки винта, так как он вкручивается в пластиковую раму.

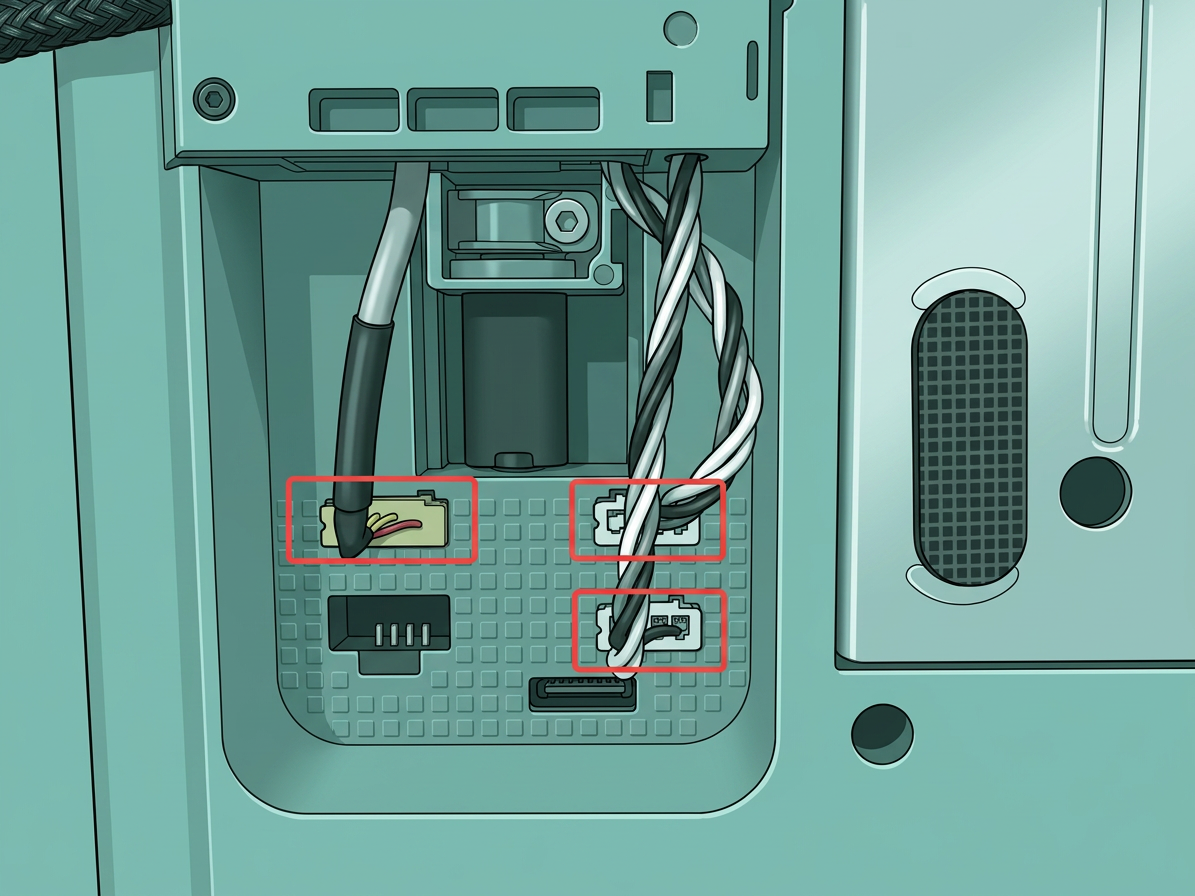

Затем повторно подключите кабели камеры, мотора X и мотора Z, чтобы завершить установку.
Примечание: Короткий кабель справа — это кабель мотора оси X, который подключается к верхнему правому разъему; длинный кабель справа — это кабель мотора оси Z, который подключается к нижнему правому разъему.
На этом процесс установки завершен.
Важное примечание:
После успешной регистрации нового серийного номера (SN) старый SN будет аннулирован, и старую основную плату больше нельзя будет зарегистрировать или привязать.
Для машин, у которых была заменена основная плата, поскольку новый SN не зарегистрирован, привязка не может быть выполнена. Мы рекомендуем пропустить процесс привязки при первоначальном запуске, чтобы проверить, устранена ли проблема заменой (если только вы не устраняете проблемы с сетью). После подтверждения правильной работы машины вы можете зарегистрировать новый серийный номер (SN), войдя вофициальный сайт Bambu Lab, или свяжитесь со службой поддержки Bambu Lab для регистрации.
Проверка функциональности
После регистрации SN привяжите принтер к своей учетной записи.
Чтобы убедиться, что все работает как ожидается, включите принтер и попробуйте его использовать.
Если принтер работает как ожидается, установка завершена успешно.
Шаг калибровки после операции
После процедуры замены основной контрольной платы требуется полная калибровка.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке новой материнской платы, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Принтер не включается
Убедитесь, что силовые провода материнской платы установлены правильно, как показано вШаг 1. Повторное подключение проводов основной платы к блоку питания
Одна из осей не работает
Проверьте провода моторов и убедитесь, что они установлены правильно, как показано вШаг 8. Установка кронштейна для проводов и подключение проводов
Принтер не может быть подключен к вашей учетной записи Bambu Lab
Новую плату необходимо зарегистрировать через службу поддержки. Для этого предоставьте нашей команде новый серийный номер с экрана принтера, чтобы они могли зарегистрировать плату.
- Пожалуйста, обратитесь к этой вики:Как найти и зарегистрировать серийный номер принтера.
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решит вашу проблему, пожалуйста, подайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь.
Если у вас есть какие-либо предложения или отзывы об этой Вики, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
