Разборка и чистка концентратора филамента AMS lite

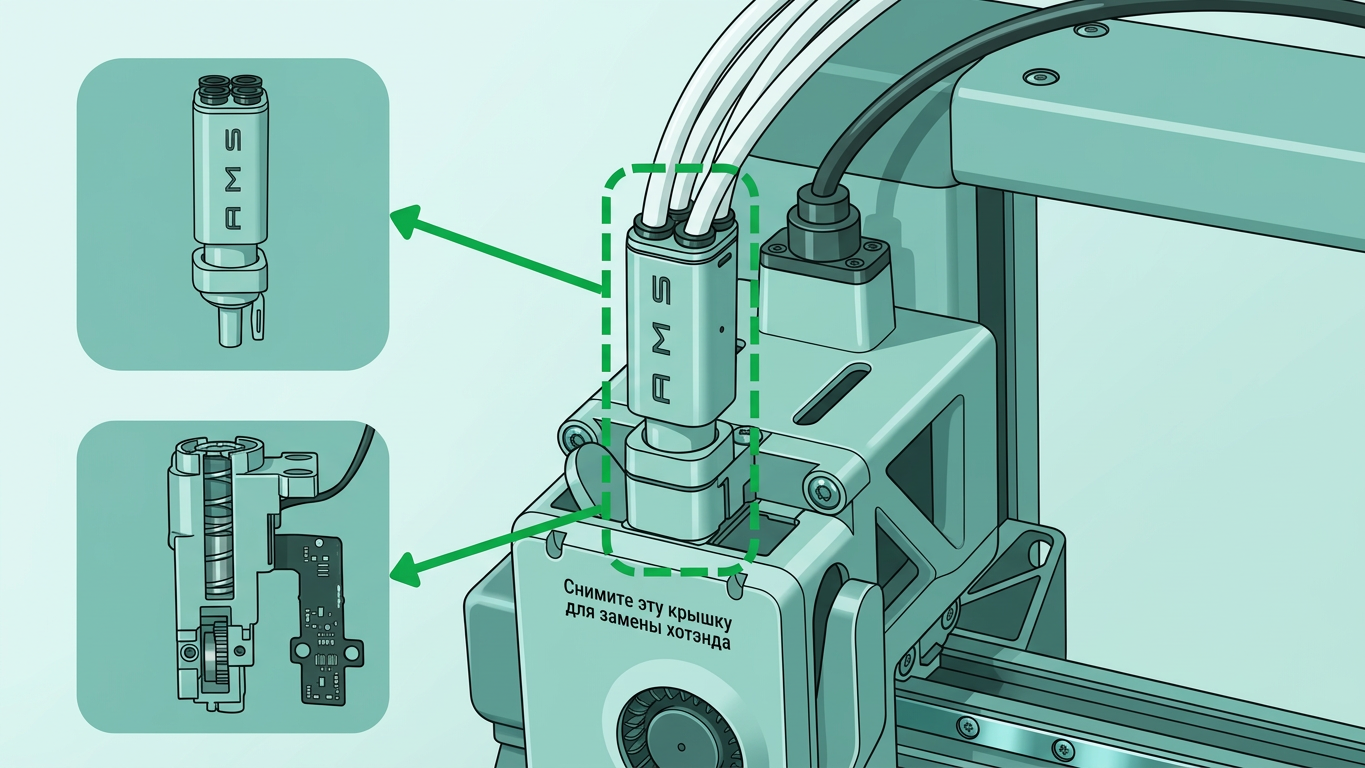

ams-lite-filament-hub-filament-sensor-base">Блок подачи филамента AMS lite и база датчика филамента

• Блок подачи филамента AMS lite:Ключевая часть надежного переключения филамента при многофиламентной печати. Один конец блока подключается к 4 PTFE-трубкам (до 4 филаментов), а другой конец подключается к верхней части экструдера для подачи филамента.

• База датчика филамента:Используется для крепления и фиксации датчика филамента, а также для фиксации сборки блока подачи филамента AMS lite.

Когда использовать это руководство

Следуйте этому руководству, если вы столкнулись с любой из следующих ситуаций для проверки и очистки блока подачи филамента.

1. Сопротивление при ручной загрузке:Вы чувствуете значительное сопротивление при ручной подаче филамента в блок.
2. Сбой подачи AMS:При использовании загрузки AMS филамент визуально достигает блока, но на принтере появляется ошибка "Не удается подать филамент в экструдер." Кроме того, датчик филамента не срабатывает (на иконке головки нет зеленой точки).
3. Ложное срабатывание датчика:иконка головки показывает постоянную зеленую точку, даже когда филамент не загружен.

Эти симптомы обычно указывают на то, что внутри блока застряли осколки филамента, блокируя путь. Требуется разборка.

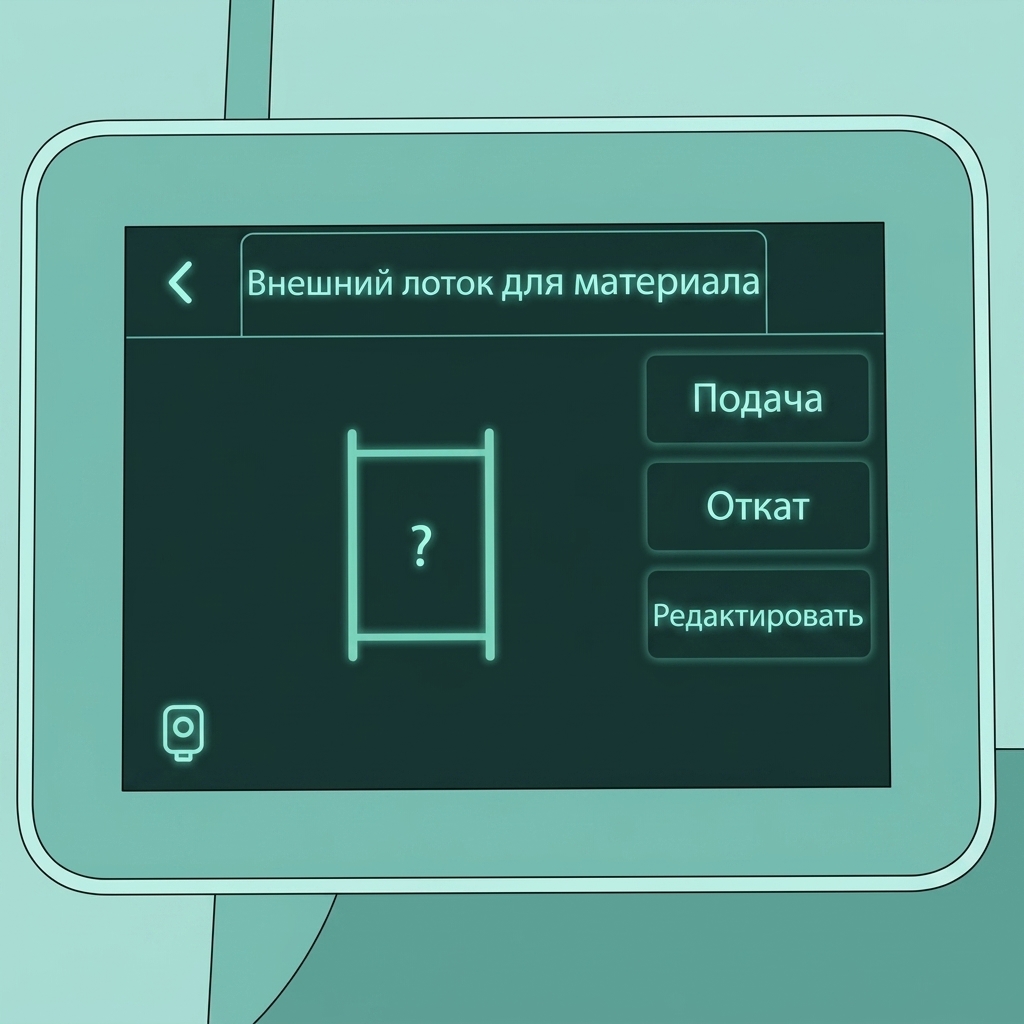

Нет зеленой точки на иконке головки

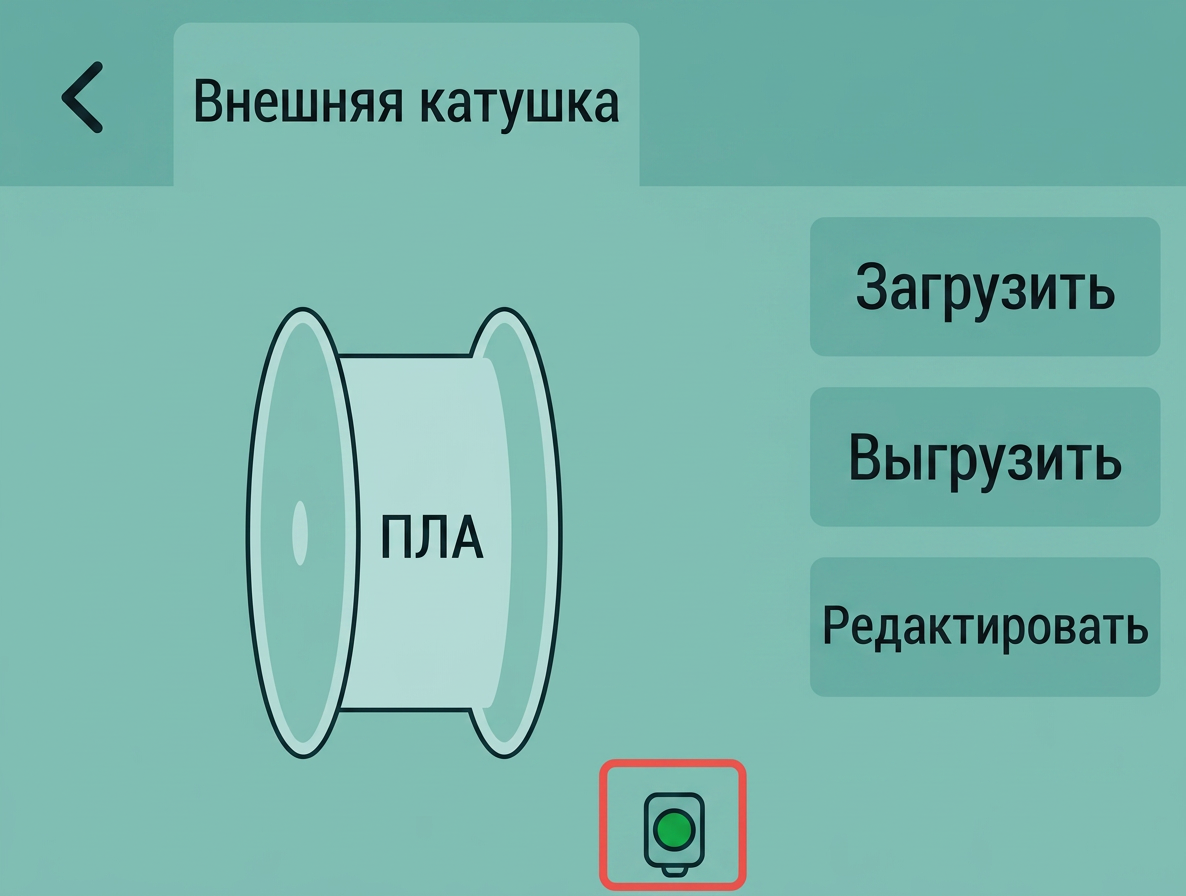

Зеленая точка сохраняется

💡Предварительная проверка и подготовка

Примечание:Убедитесь, что все филаменты в PTFE-трубках полностью удалены из блока подачи филамента перед разборкой.

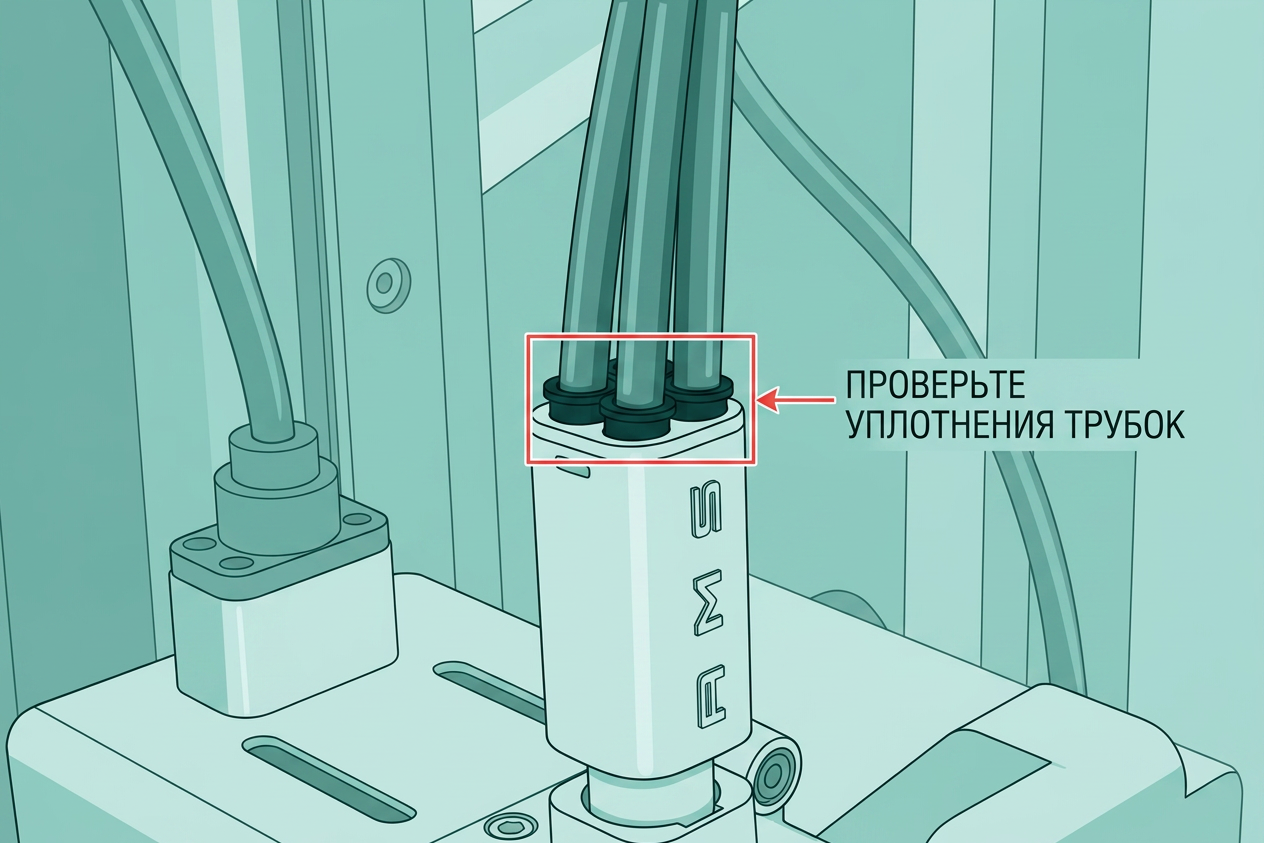

Если несколько филаментов вставлены в блок, выполните сначала следующие шаги:

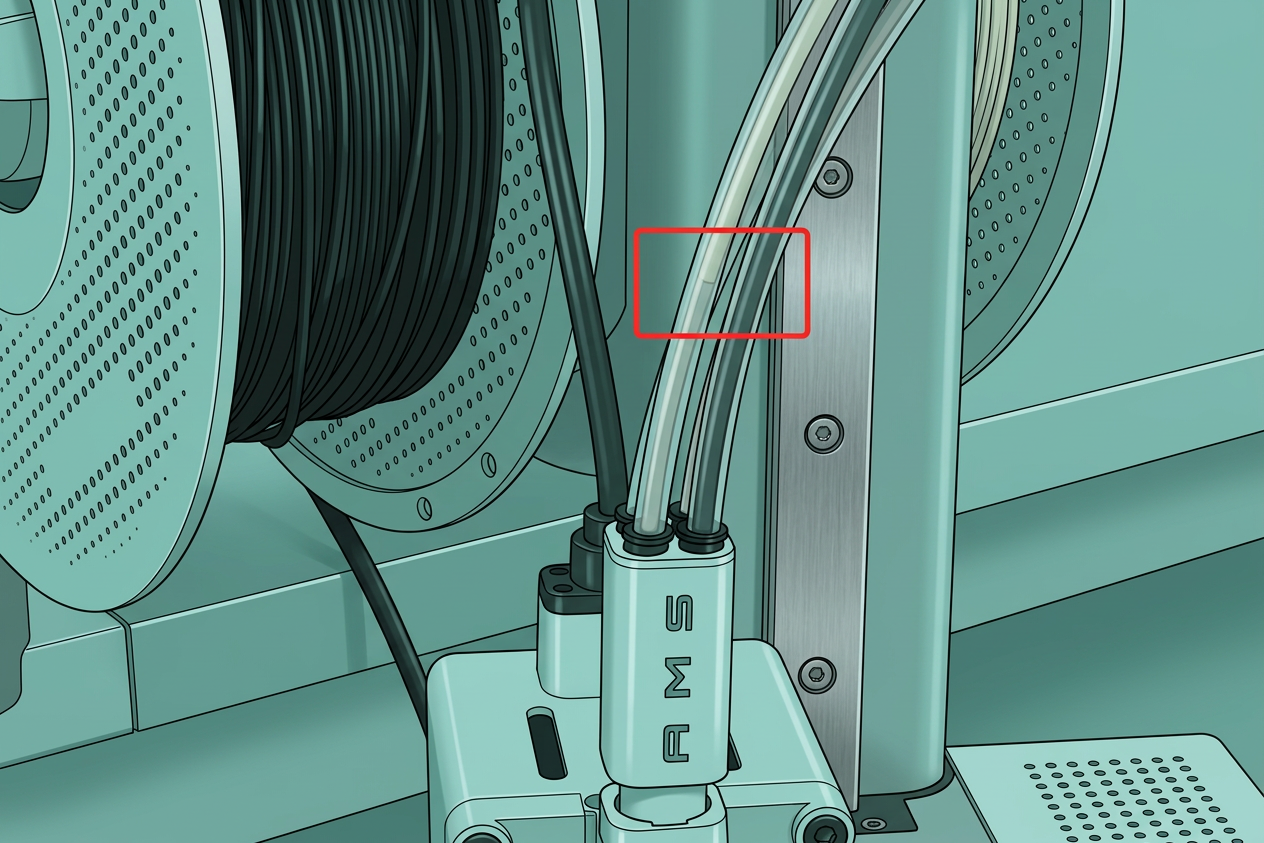

1. Сброс: Выгрузить все филаментыиз блока подачи филамента иперезагрузить принтер.

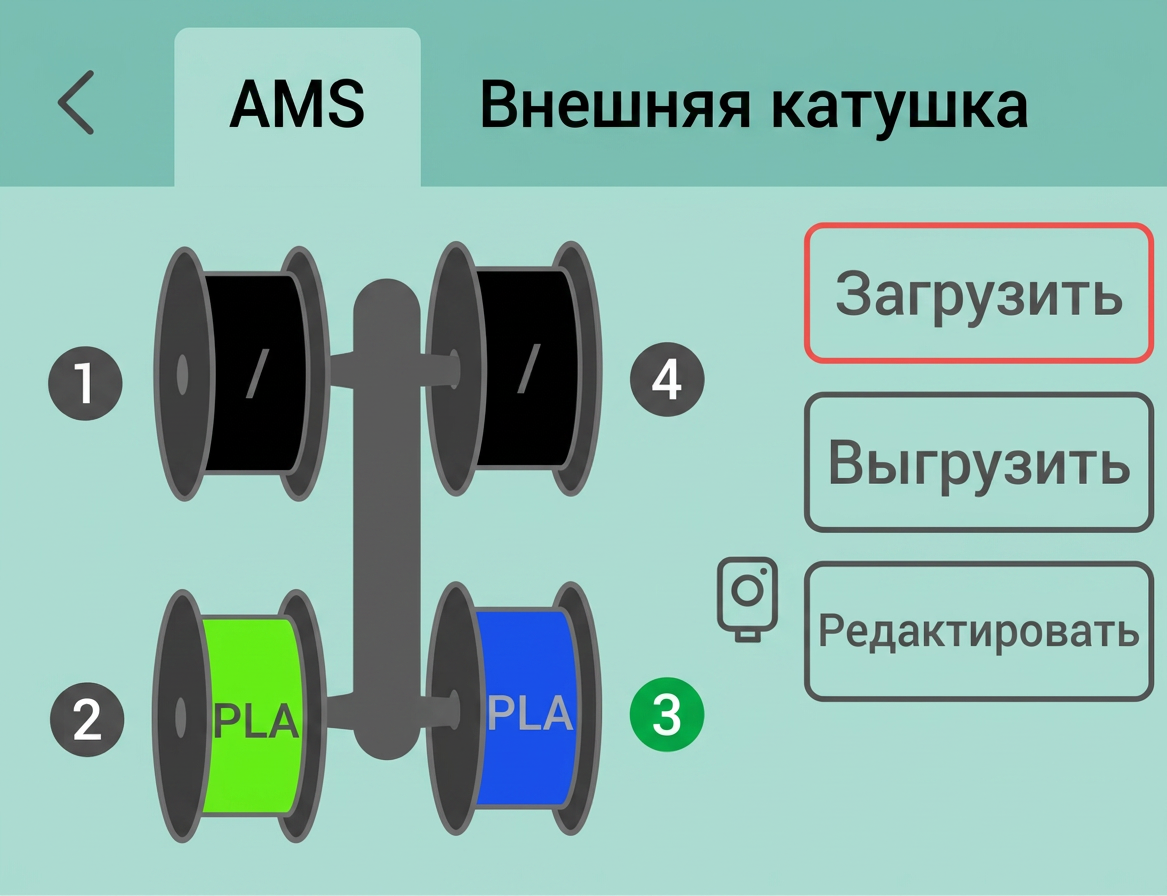

2. Тестовая загрузка:НаAMSинтерфейсе выберите конкретный слот филамента, который вы хотите протестировать (рамка слота станет толще при выборе). НажмитеЗагрузить.

• Если филамент загружен успешно:Блок чист. Дополнительные действия не требуются.

• Если загрузка не удалась:Перейдите к инструкциям по разборке и очистке ниже.

Необходимые инструменты и материалы

• Шестигранный ключ H1.5 и H2.0
• Плоский пинцет

Видео-руководство

Руководство по эксплуатации

Разборка и очистка блока подачи филамента AMS lite

Шаг 1. Снимите блок подачи филамента AMS lite

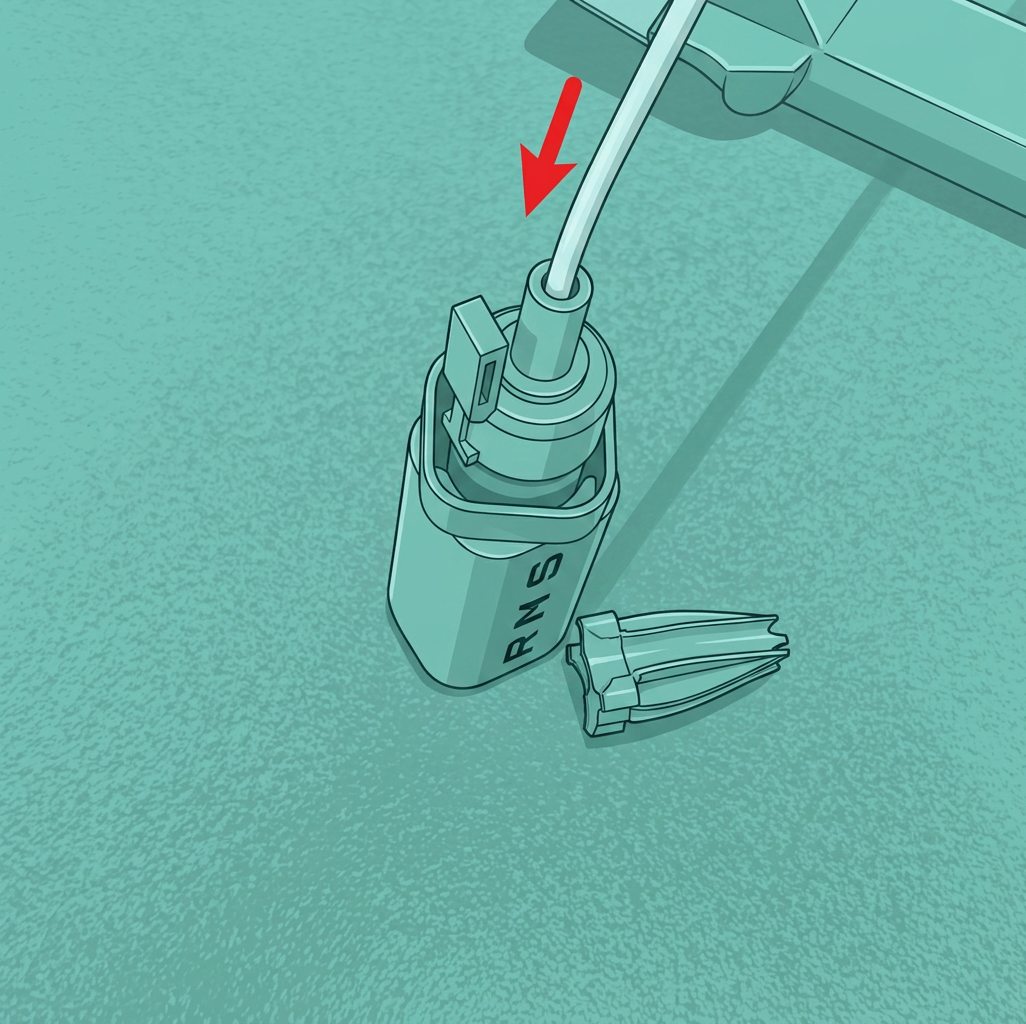

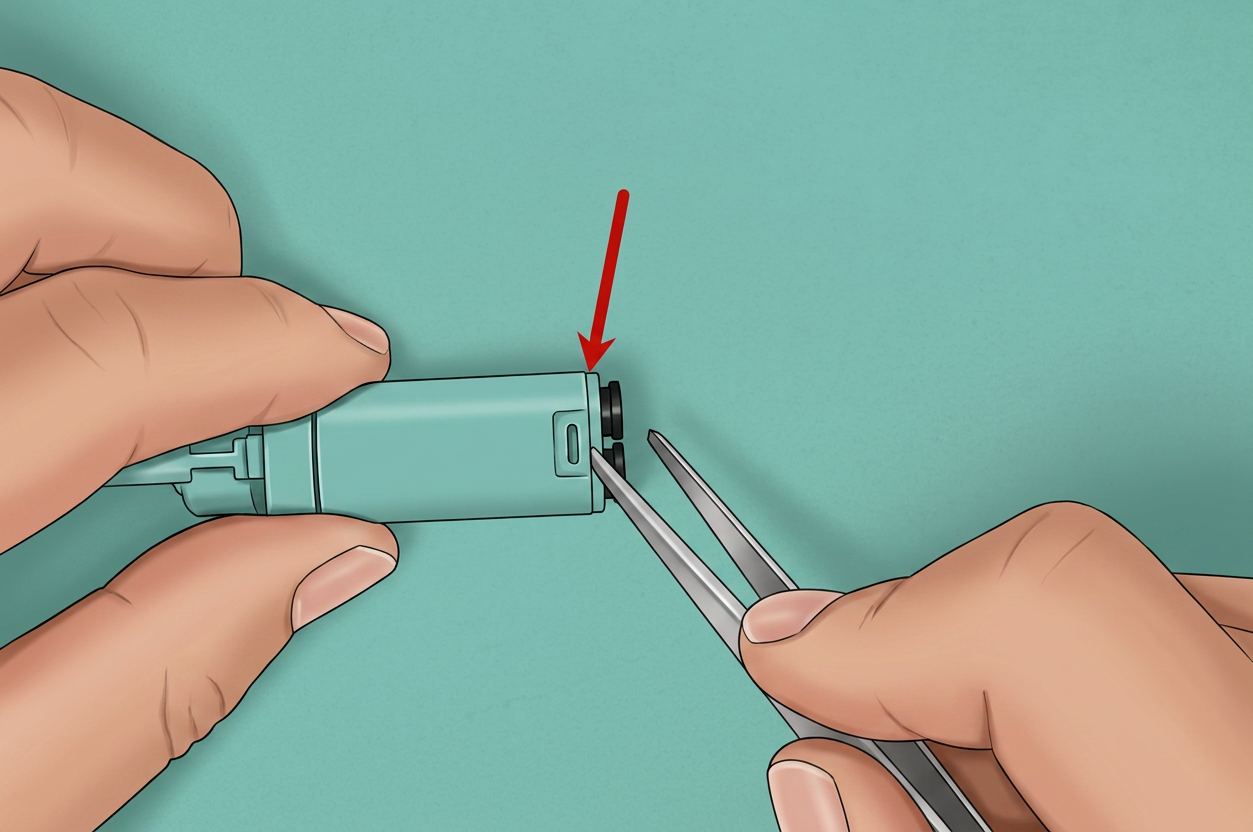

Используйте пинцет, чтобы нажать на черную часть и вытащить PTFE-трубку.

Аккуратно подденьте крышку блока подачи филамента ключом и снимите внутренний узел блока AMS.

⚠️Примечание:

• База датчика филамента покрыта демпфирующей смазкой.

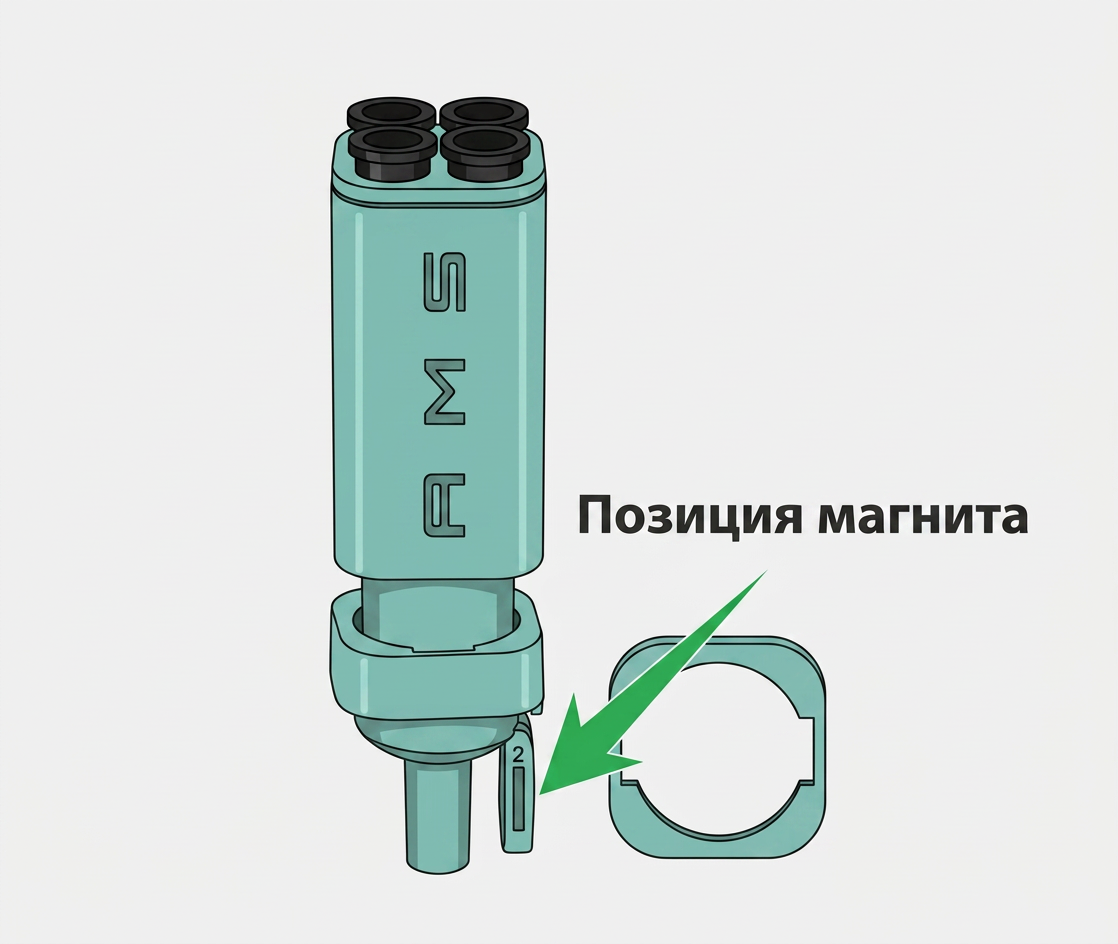

• После снятия пятиходового узла будьте осторожны, чтобы не повредить структуру, содержащую магнит сверху. Этот магнит работает вместе с датчиком филамента; если он потеряется, функция обнаружения филамента на головке будет нарушена.


Шаг 2. Прочистите блок подачи филамента AMS lite филаментом

Снимите PTFE-трубку с разъема, в котором застрял сломанный филамент, затем вставьте кусок печатного филамента из соединения трубки и попробуйте вытолкнуть сломанный филамент из выхода блока подачи филамента.

Шаг 3. Разберите блок подачи филамента

Если филаменты или посторонние предметы, заблокированные внутри блока, нельзя удалить напрямую в нормальных условиях, нам нужно разобрать блок подачи филамента.

Примечание: Чтобы избежать выпадения мелких деталей из блока подачи филамента во время разборки и сборки, рекомендуется разбирать при подключенной PTFE-трубке.

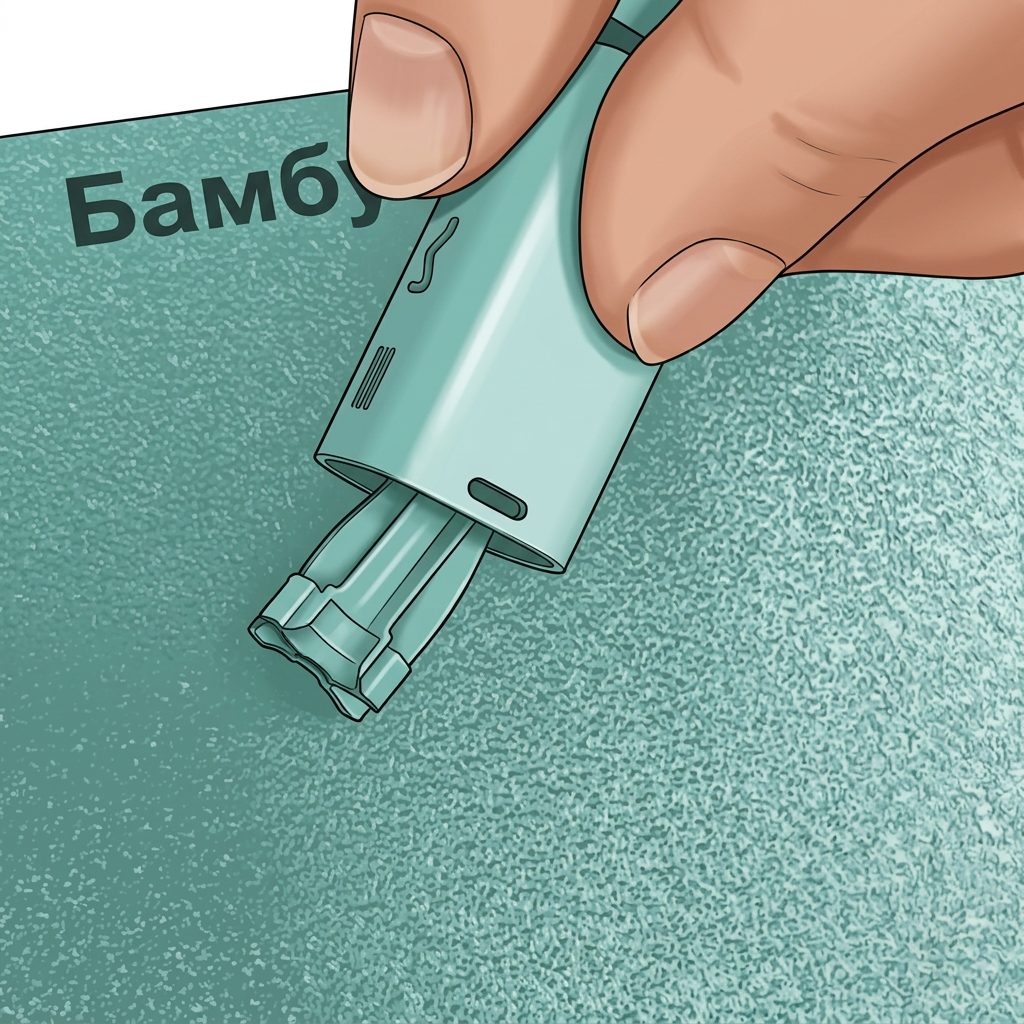

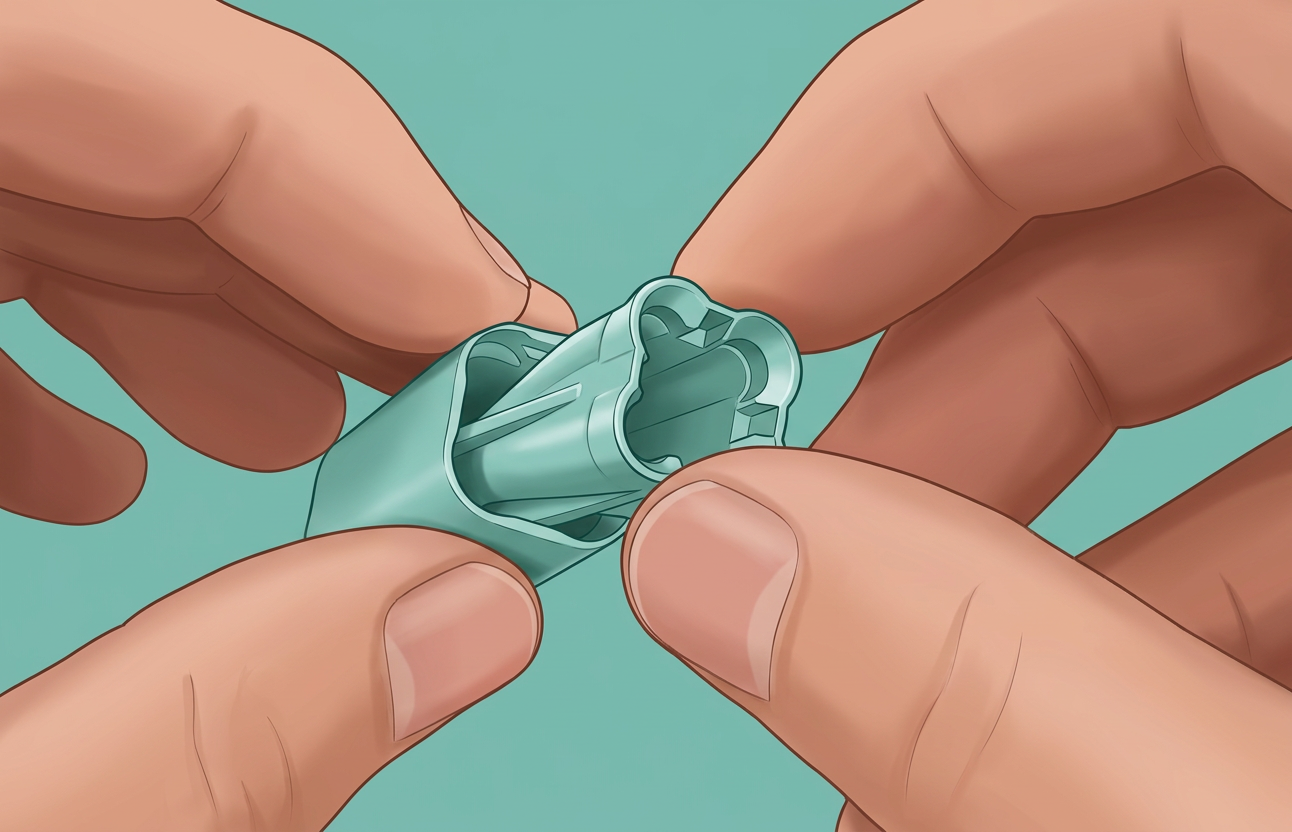

Как показано на рисунках ниже, вы можете использовать плоский пинцет, чтобы поддеть его с левой (или правой) стороны защелки, отщелкнуть защелки и снять крышку с разъемами PTFE-трубок.

Шаг 4. Внутренняя очистка

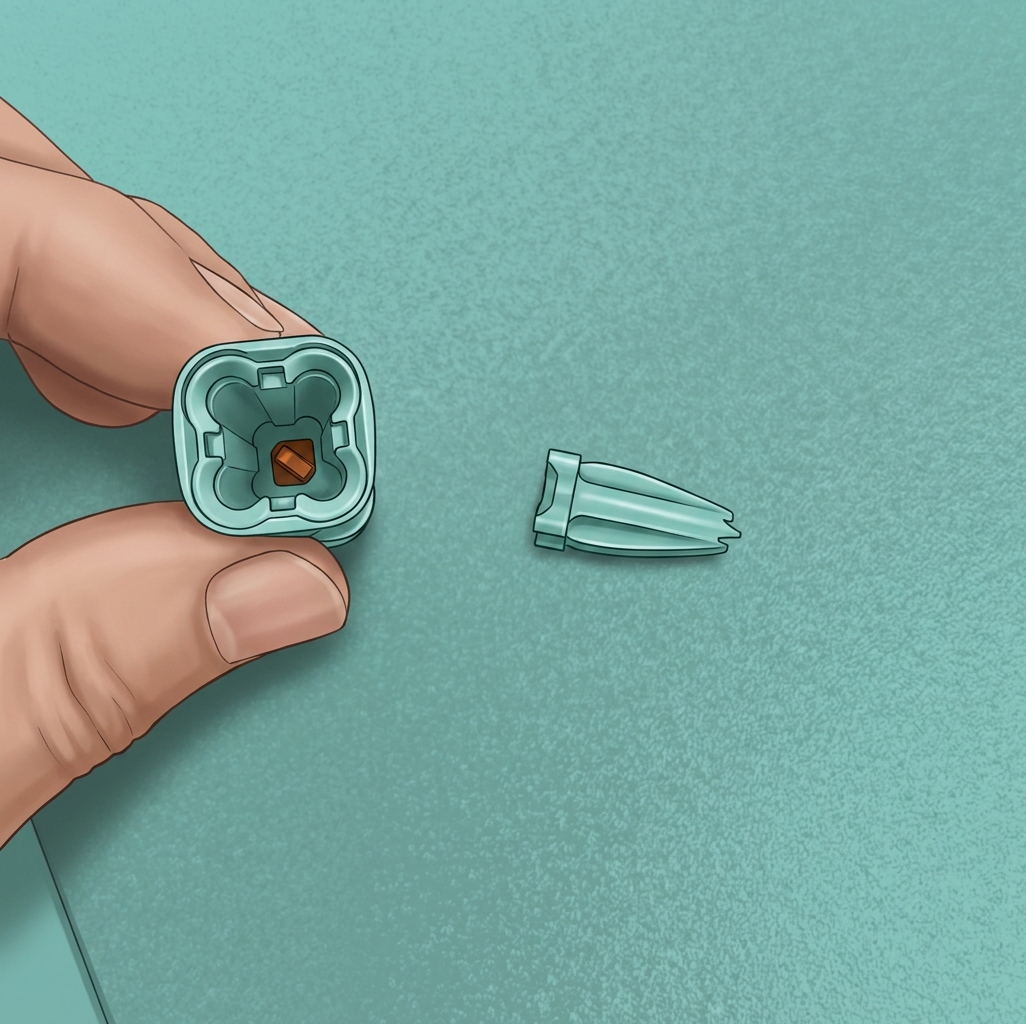

Удалите аксессуары внутри филаментного хаба. Если есть застрявший филамент, используйте другой кусок филамента, чтобы вытолкнуть его в направлении, противоположном выходу хаба.

Разберите и осмотрите основание филамента

Шаг 1. Разборка основания филамента

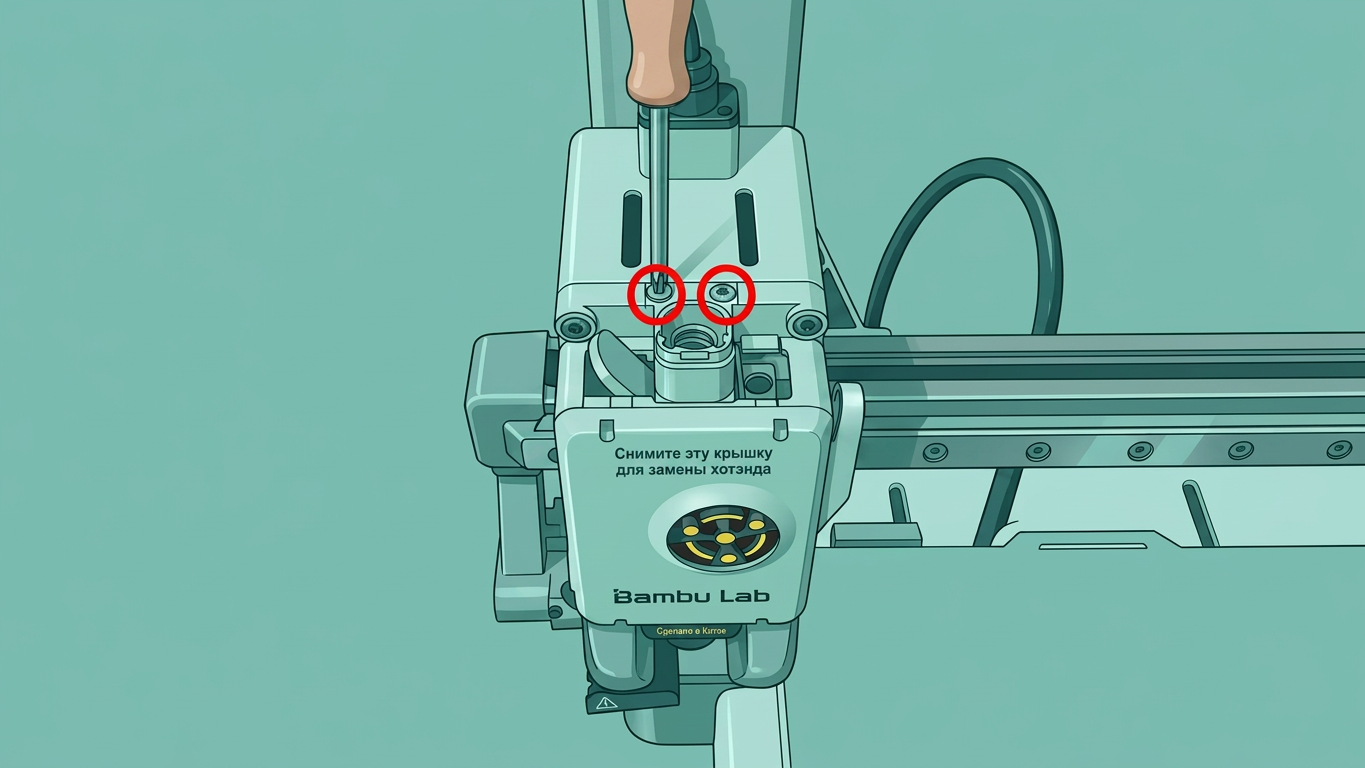

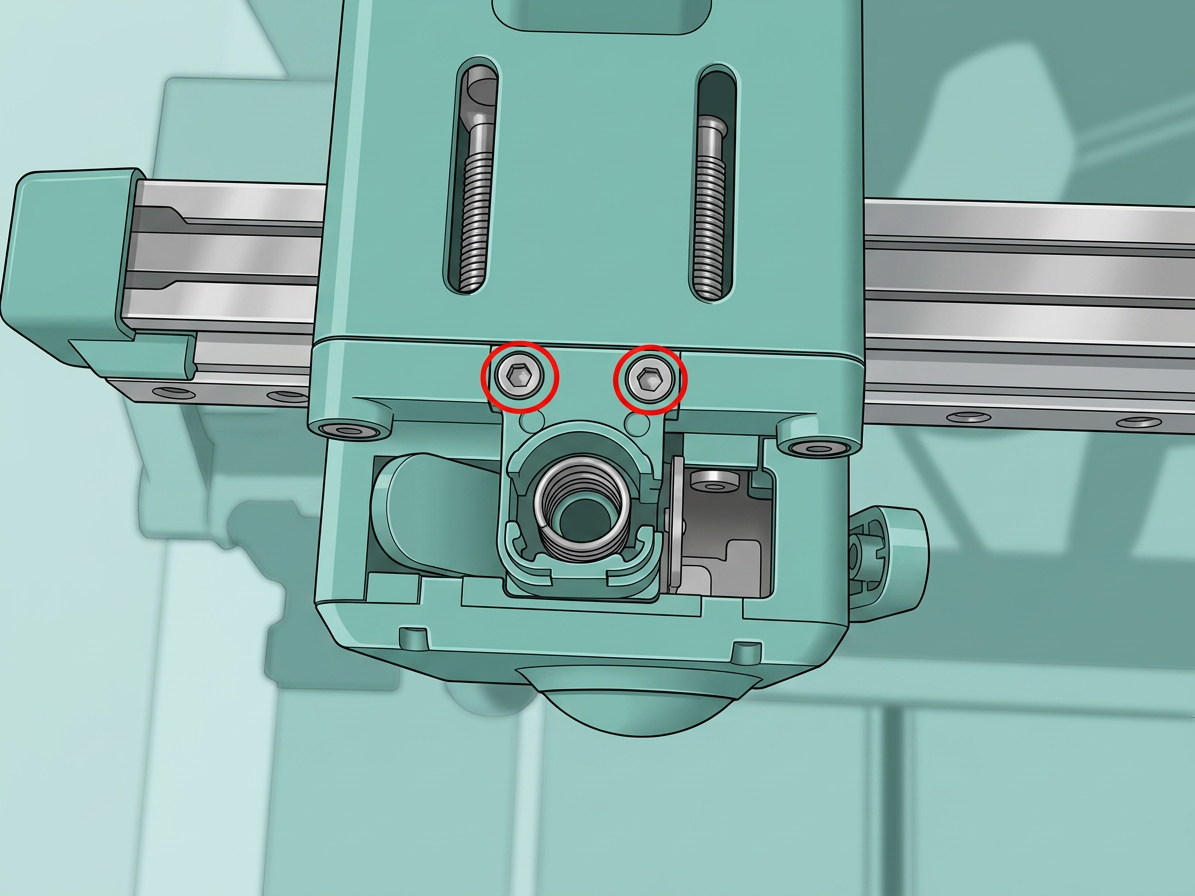

Открутите 2 винта сверху основания филамента с помощью шестигранного ключа H2.0 и снимите основание филамента.

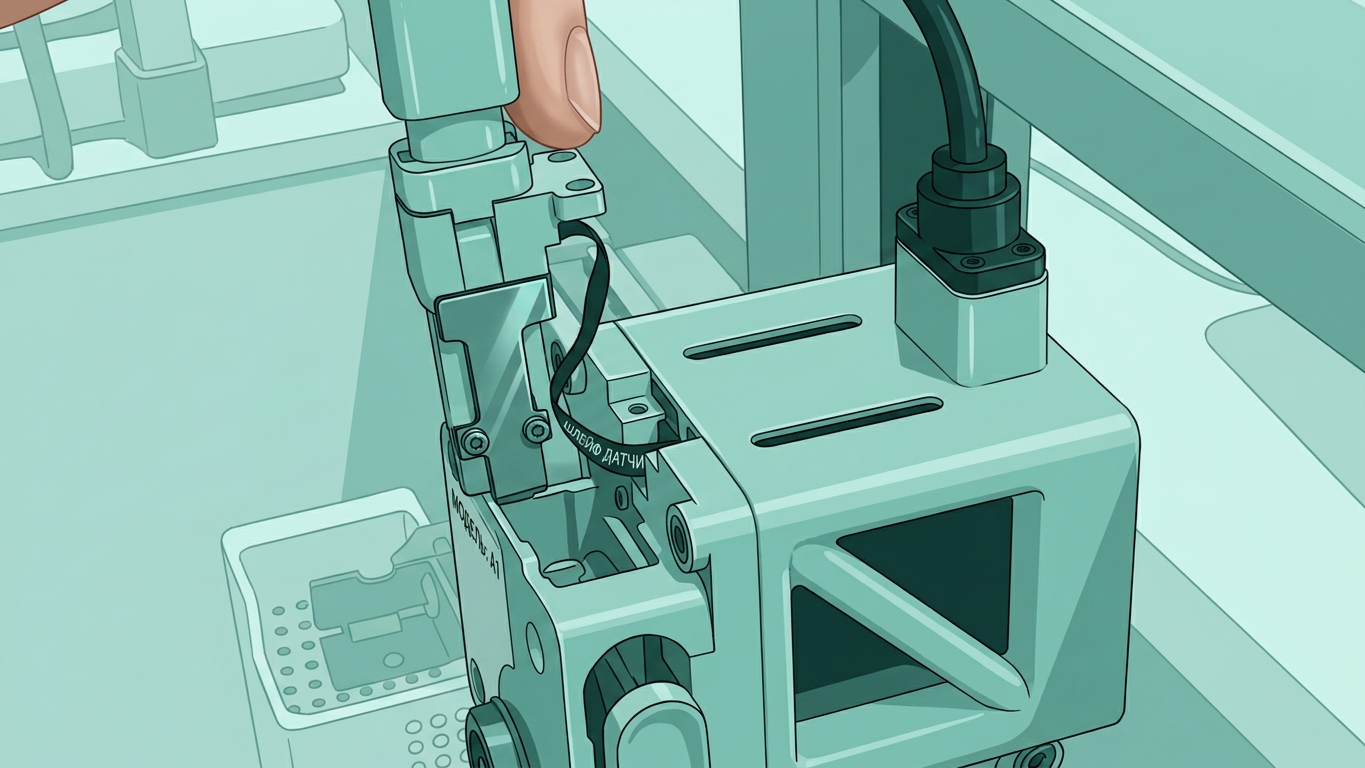

Шаг 2. Снятие датчика филамента

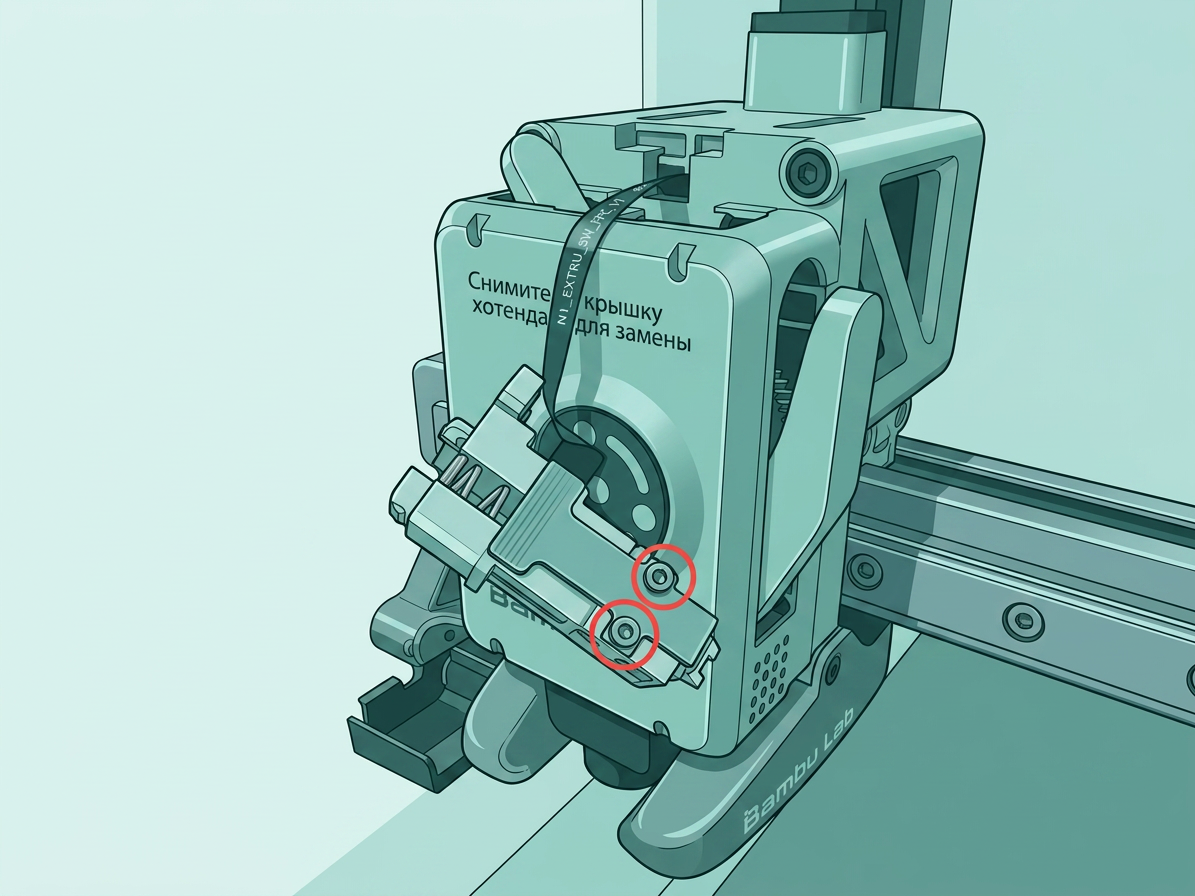

Открутите 2 винта на датчике филамента с помощью шестигранного ключа H1.5.

Шаг 3. Осмотр рычага

Вставьте кусок филамента и проверьте, работает ли рычаг нормально и возвращается ли он в исходное положение автоматически после извлечения филамента.

Шаг 4. Осмотр выходного отверстия

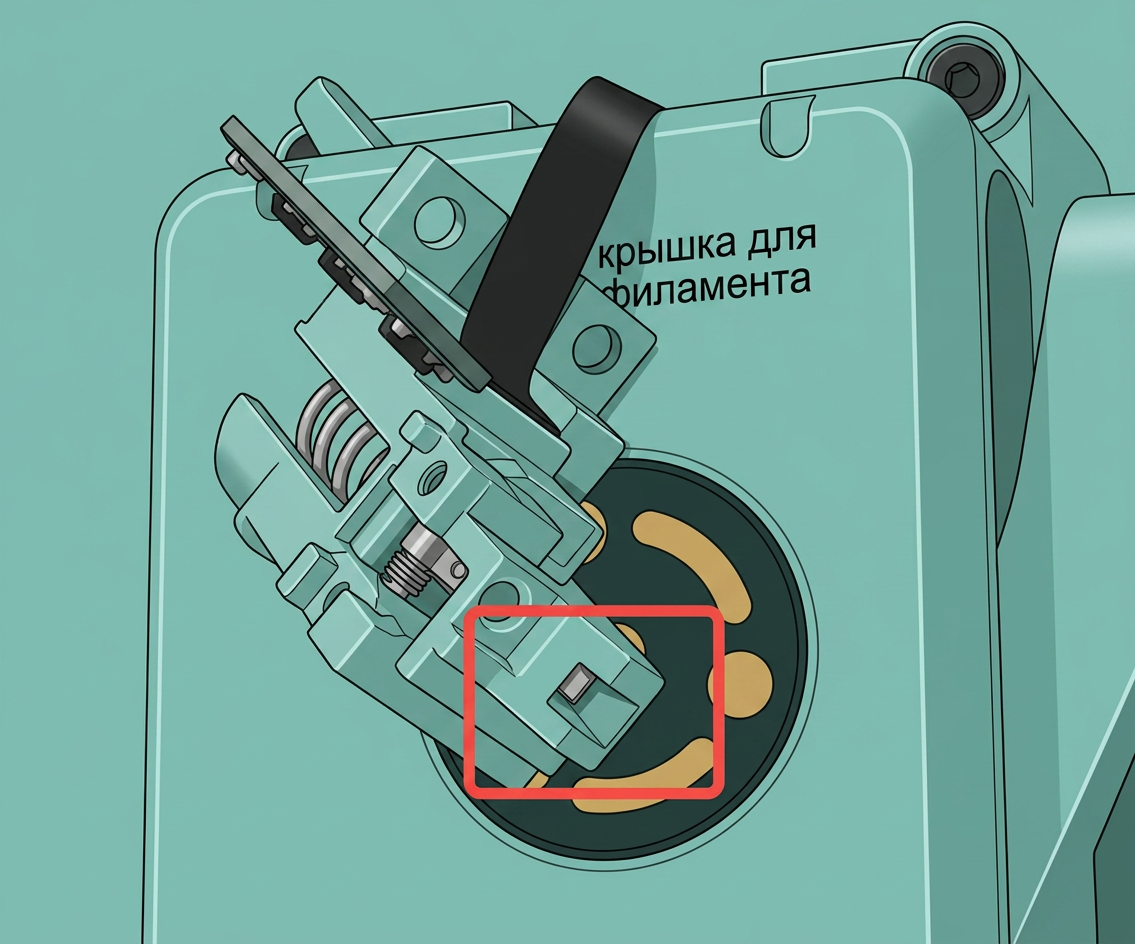

Проверьте, не изношено ли выходное отверстие и нет ли сколов.

Шаг 5. Осмотр датчика филамента

1. Верните датчик филамента экструдера на место и с помощью шестигранного ключа H1.5 установите обратно 2 винта датчика филамента экструдера.

2. Верните основание датчика филамента на место и с помощью шестигранного ключа H2.0 установите 2 винта сверху основания. Если в процессе остались кабели, аккуратно уложите их в камеру экструзии.

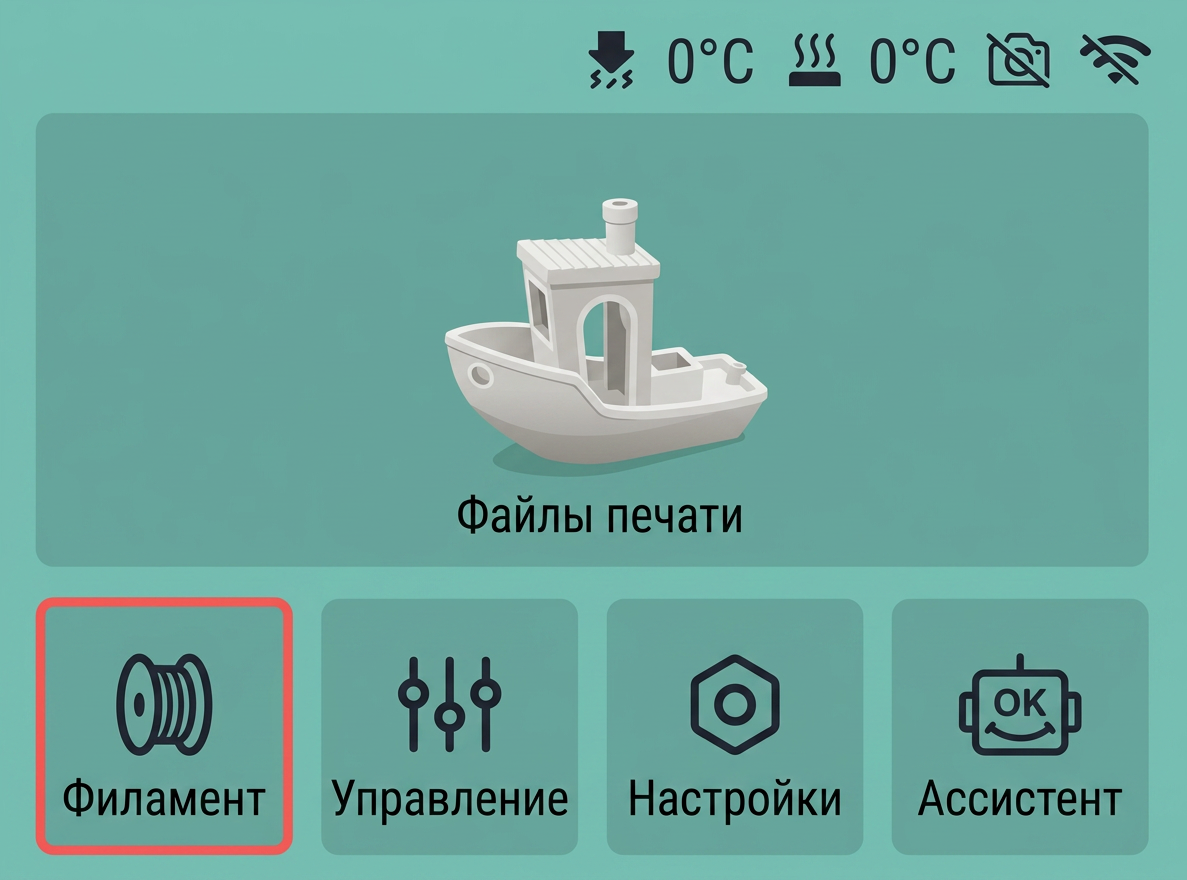

3. Включите принтер и нажмитеФиламентна экране.

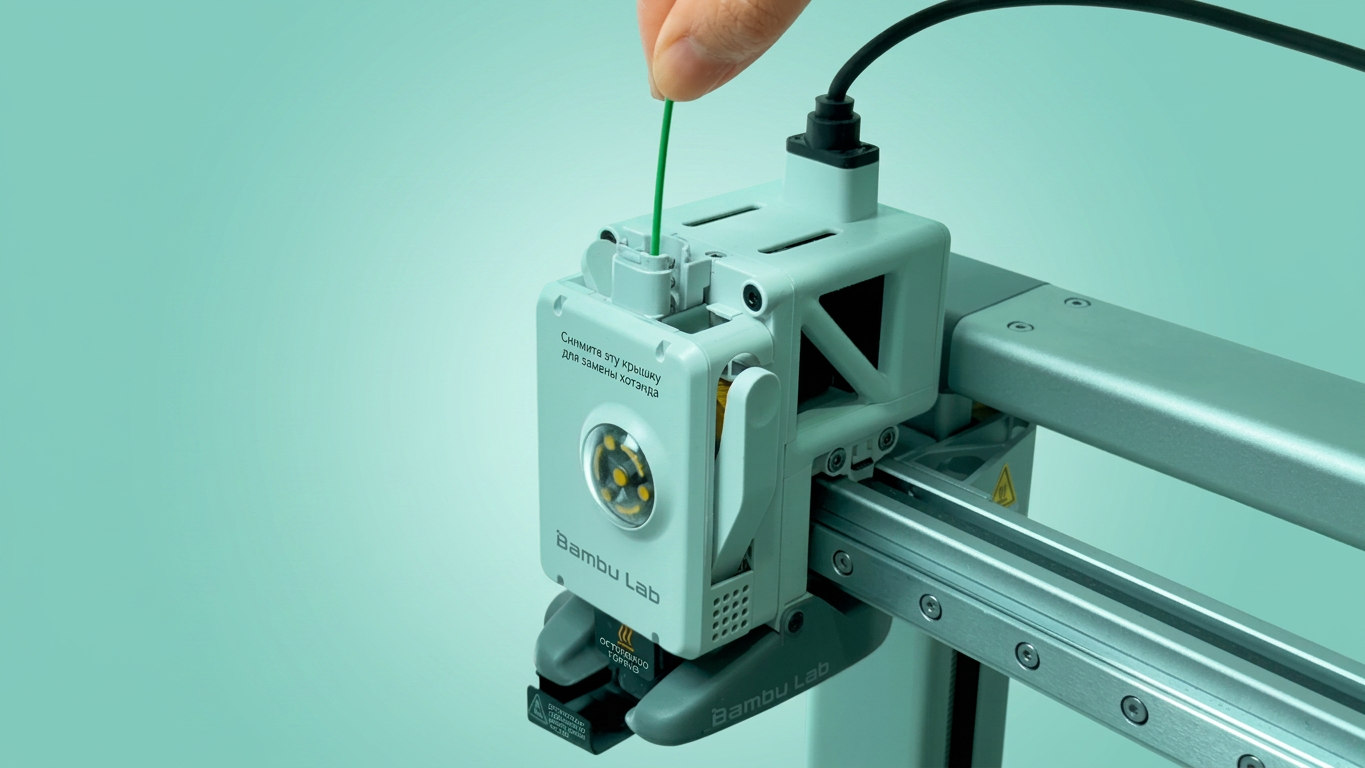

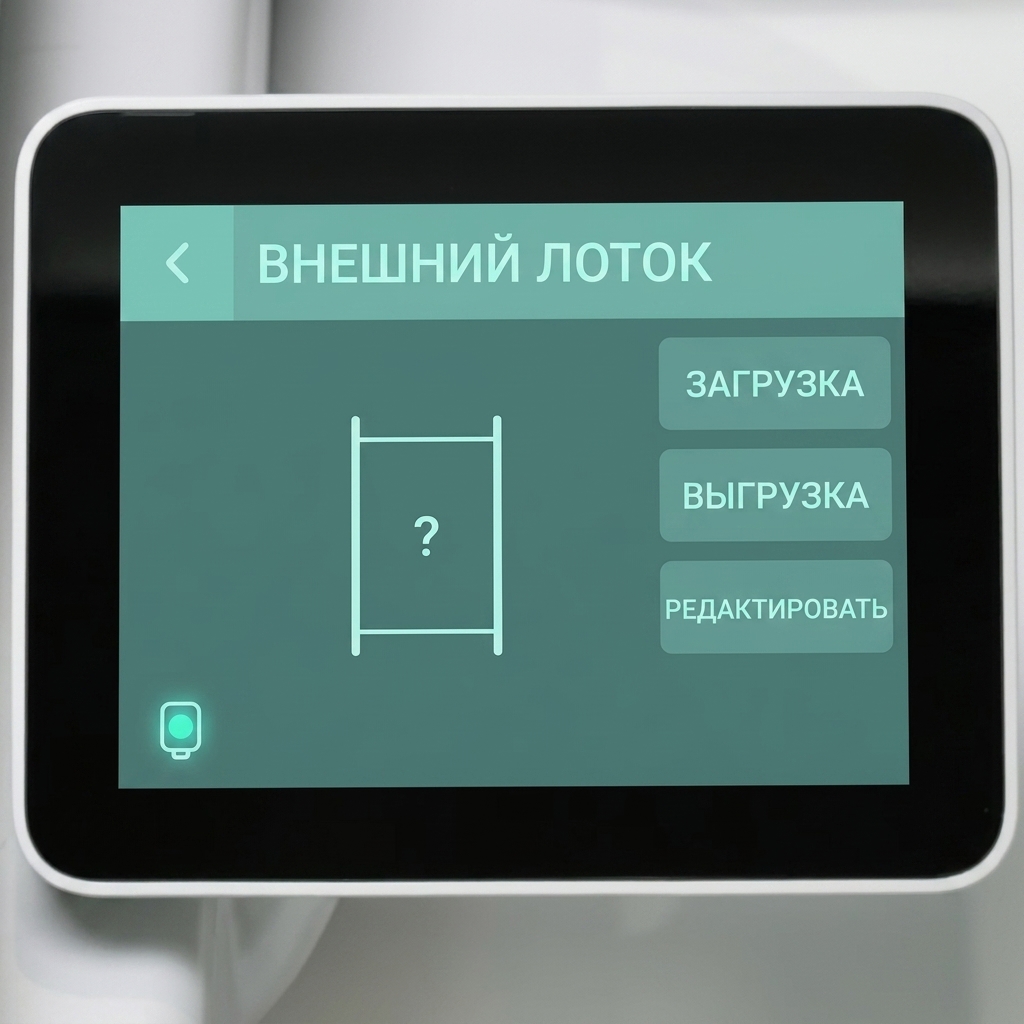

4. После вставки куска филамента проверьте, появляется ли маленькая зеленая точка на иконке экструдера. Когда датчик филамента обнаруживает филамент, на экране появится маленькая зеленая точка; после его извлечения зеленая точка исчезнет.

Руководство по сборке

Шаг 1. Сборка филаментного хаба

После завершения очистки нам необходимо собрать филаментный хаб обратно.

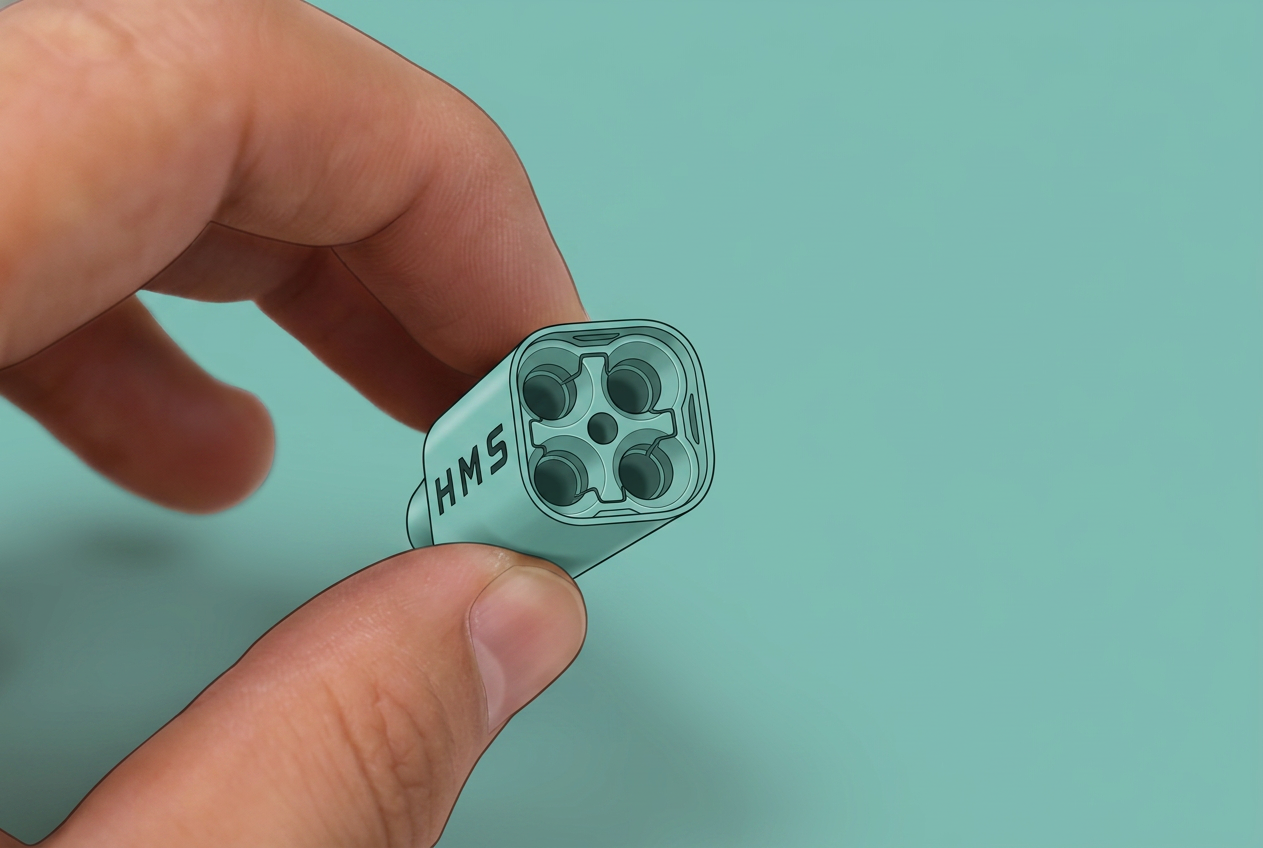

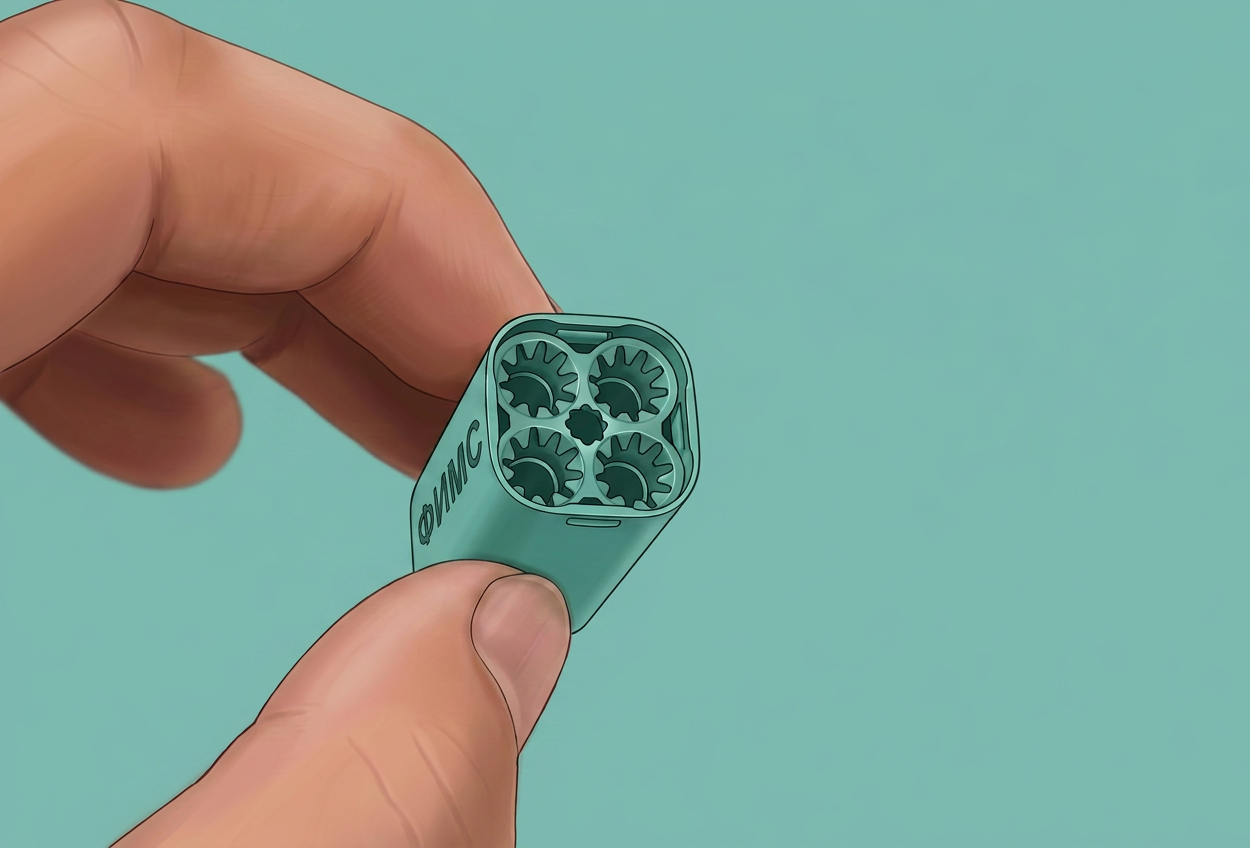

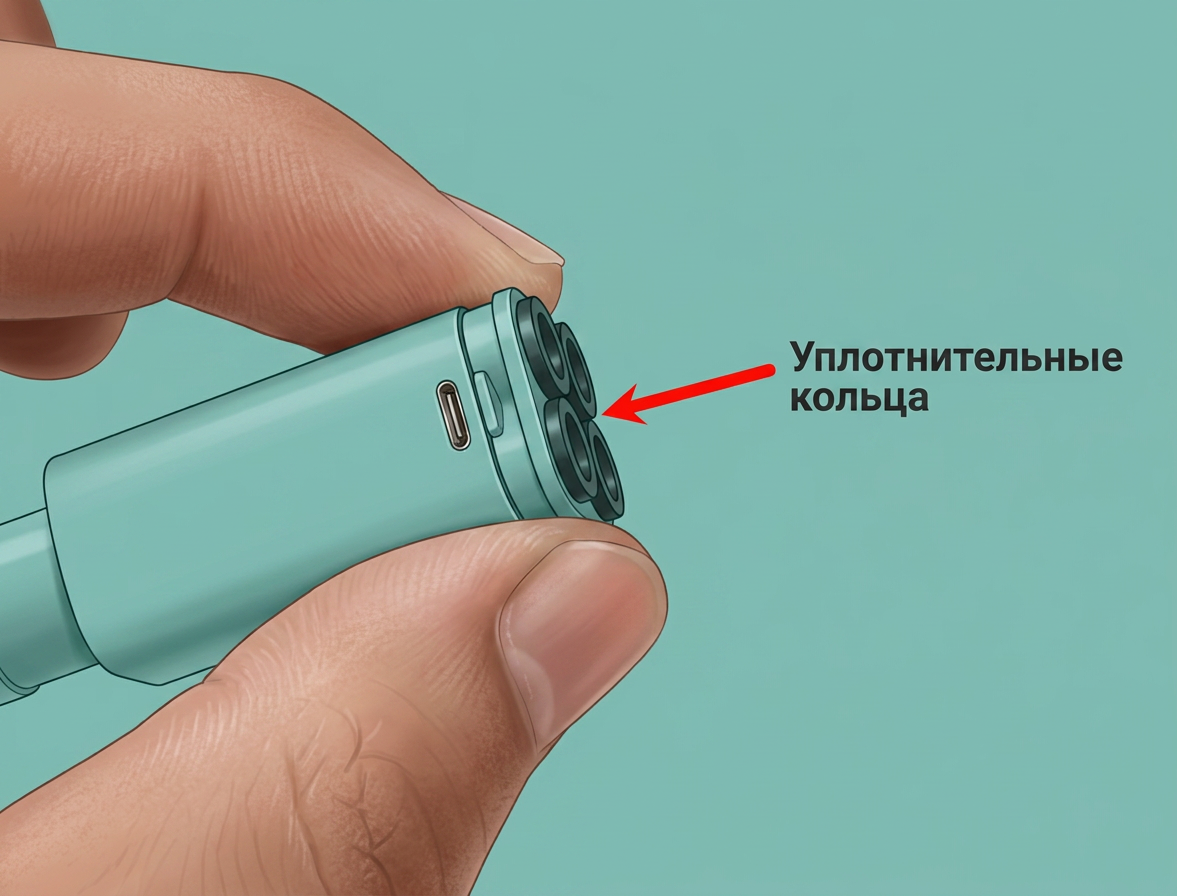

Смотрите изображения ниже, установите аксессуары в филаментный хаб по одному, затем выровняйте три более длинные защелки на крышке входа с левой, правой и задней сторонами корпуса филаментного хаба, нажмите и установите их на место для фиксации. Если пружинная деталь выпала, пожалуйста, установите её обратно в соответствии с положением, показанным на последнем изображении.

Шаг 2. Установка филаментного хаба

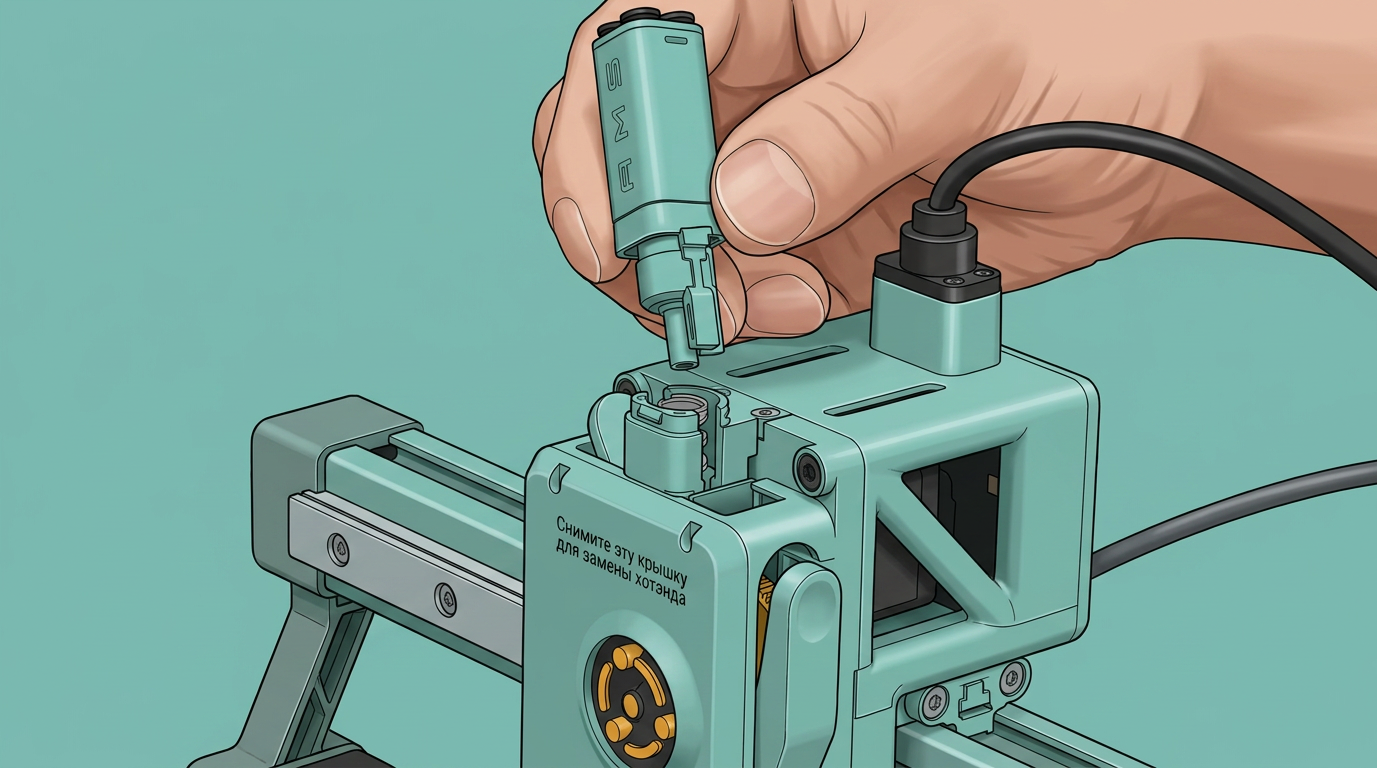

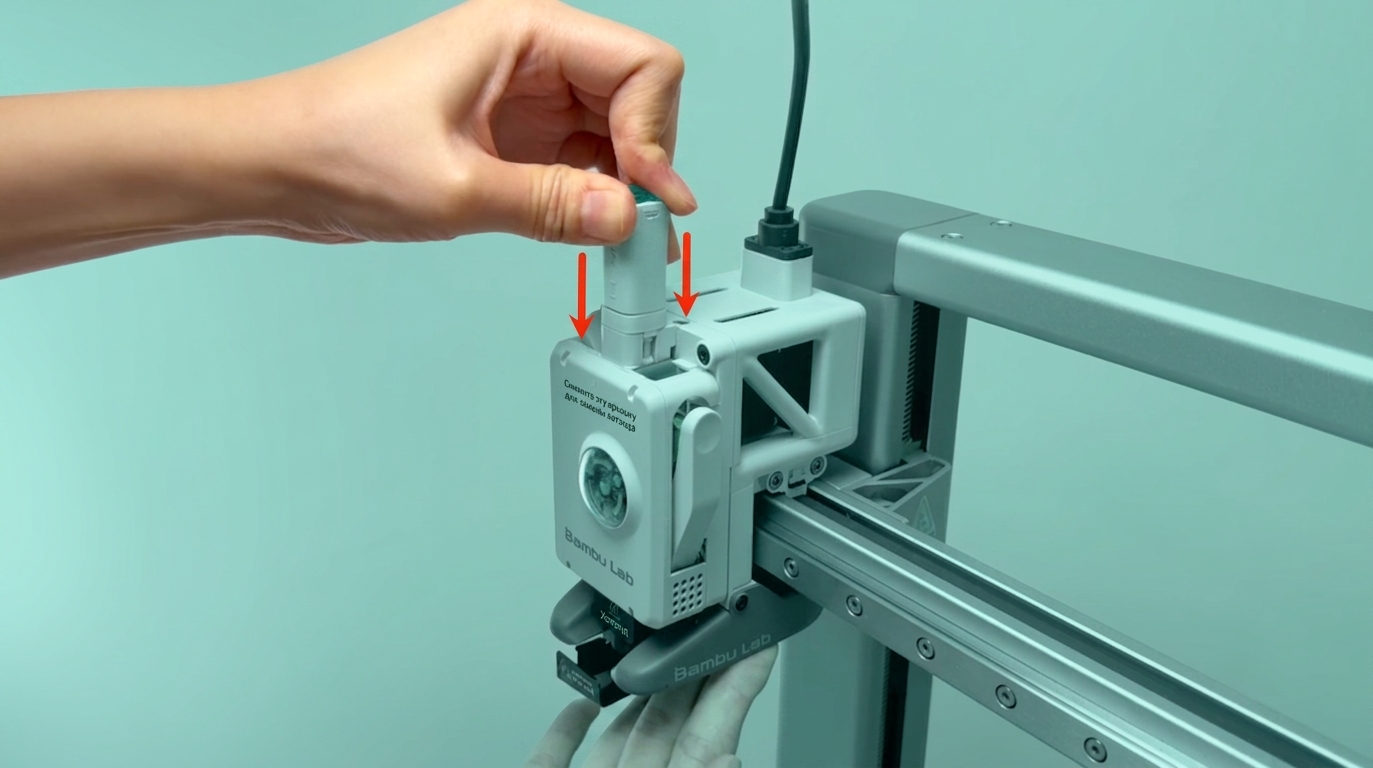

Установите филаментный хаб на принтер. Выровняйте монтажные защелки, как показано на рисунке ниже, затем нажмите на нижнюю часть кронштейна, чтобы зафиксировать филаментный хаб.

Надеемся, что подробное руководство, которым мы с вами поделились, было полезным и информативным.

Мы хотим убедиться, что вы можете выполнить это безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы рекомендуем обратиться к нашей дружелюбной команде поддержки клиентов перед началом работы. Наша команда всегда готова помочь вам и ответить на любые ваши вопросы.

Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.

Мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
