Набор кабелей

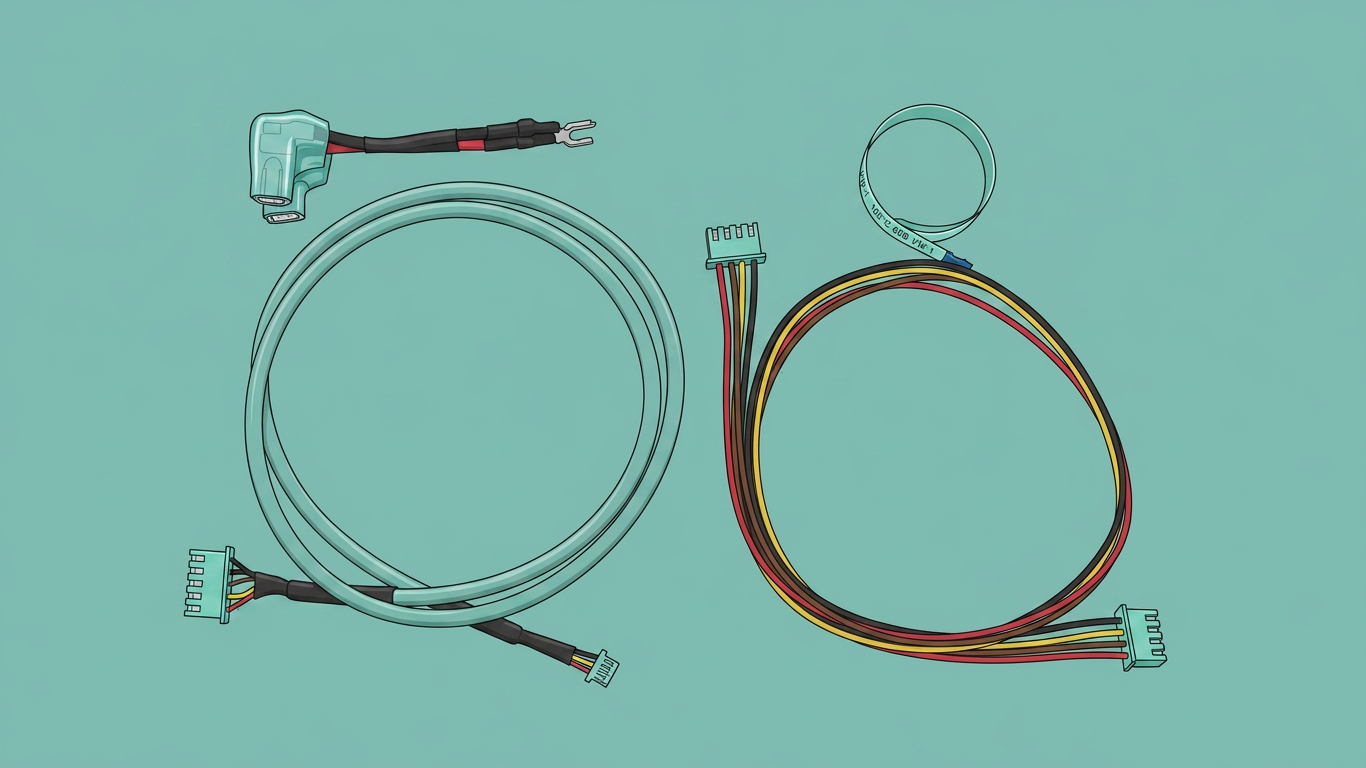

Набор кабелей включает кабель камеры, сигнальный кабель платы AC, кабель питания модуля питания и кабель платы интерфейса AMS.
Когда заменять
- На кабеле есть явные повреждения внешнего вида или разрывы;
- Сбои в работе связанных модулей, возможно вызванные кабелем.
Необходимые инструменты
- Набор кабелей
- Шестигранный ключ
- Крестовая отвертка
Техника безопасности
Перед выполнением любого технического обслуживания принтера или его электроники (включая кабели инструментальной головки) отключите питание принтера и отсоедините источник питания. Это предотвратит случайные касания экрана или короткое замыкание, что может привести к повреждению электронных компонентов и потенциальным угрозам безопасности. При выполнении технического обслуживания или устранении неполадок всегда проверяйте температуру хотэнда и нагревательного стола. Не работайте, пока они еще горячие. Если необходимы операции при высоких температурах, наденьте термостойкие перчатки для обеспечения безопасного и эффективного обслуживания.
Кабель камеры
Снятие старого кабеля

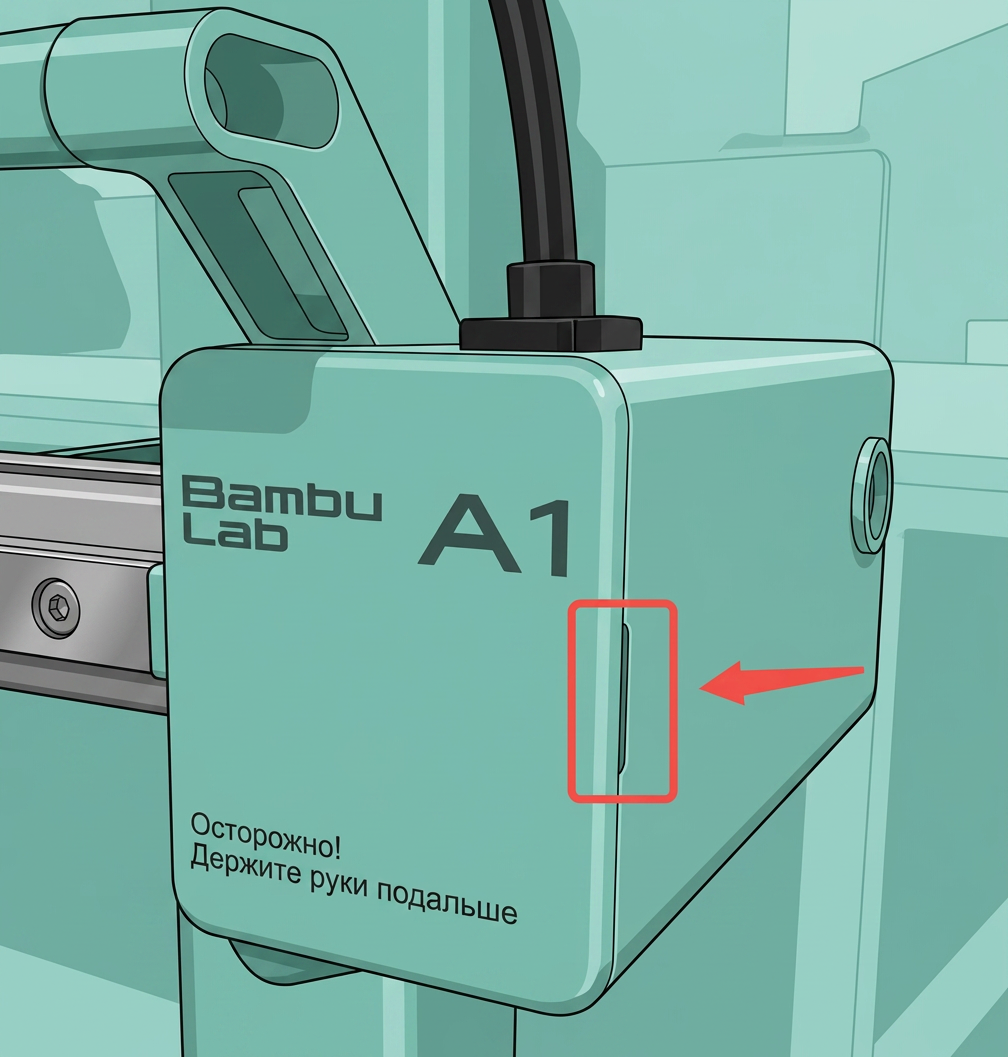

Приложите усилие к защелке на правой стороне крышки мотора, чтобы снять переднюю крышку мотора.

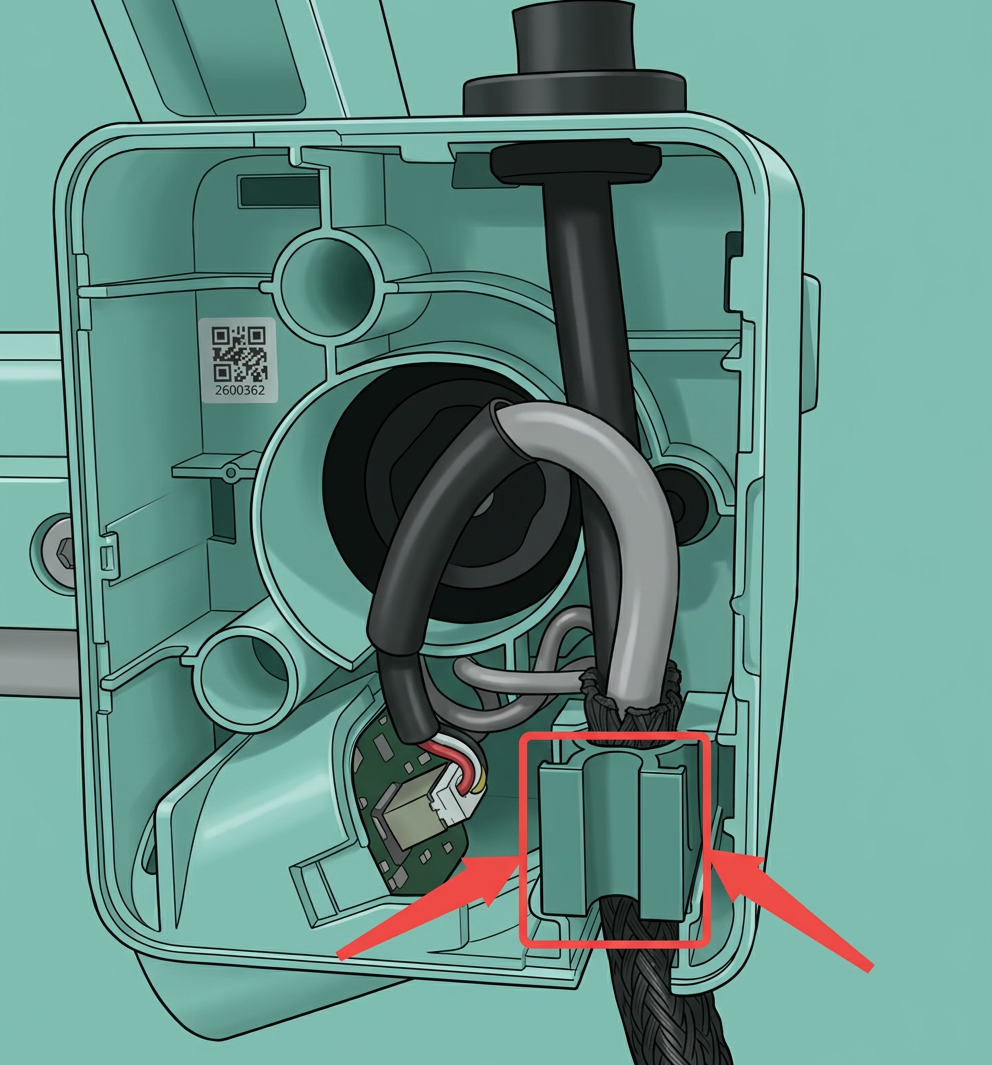

Нажмите обе стороны зажима кабеля руками, чтобы извлечь зажим.
См. рисунок ниже: снизу надавите на камеру, чтобы повернуть её на определенный угол, затем отсоедините кабель подключения камеры и снимите камеру.
 |
 |
Если снять трудно, можно использовать отвертку, как показано в анимации ниже.
Поверните экран в сторону и аккуратно положите принтер экраном вниз, как показано на рисунке ниже. Рекомендуется использовать катушку с филаментом, чтобы приподнять верхнюю часть принтера, чтобы не зажать экструдер и экран.

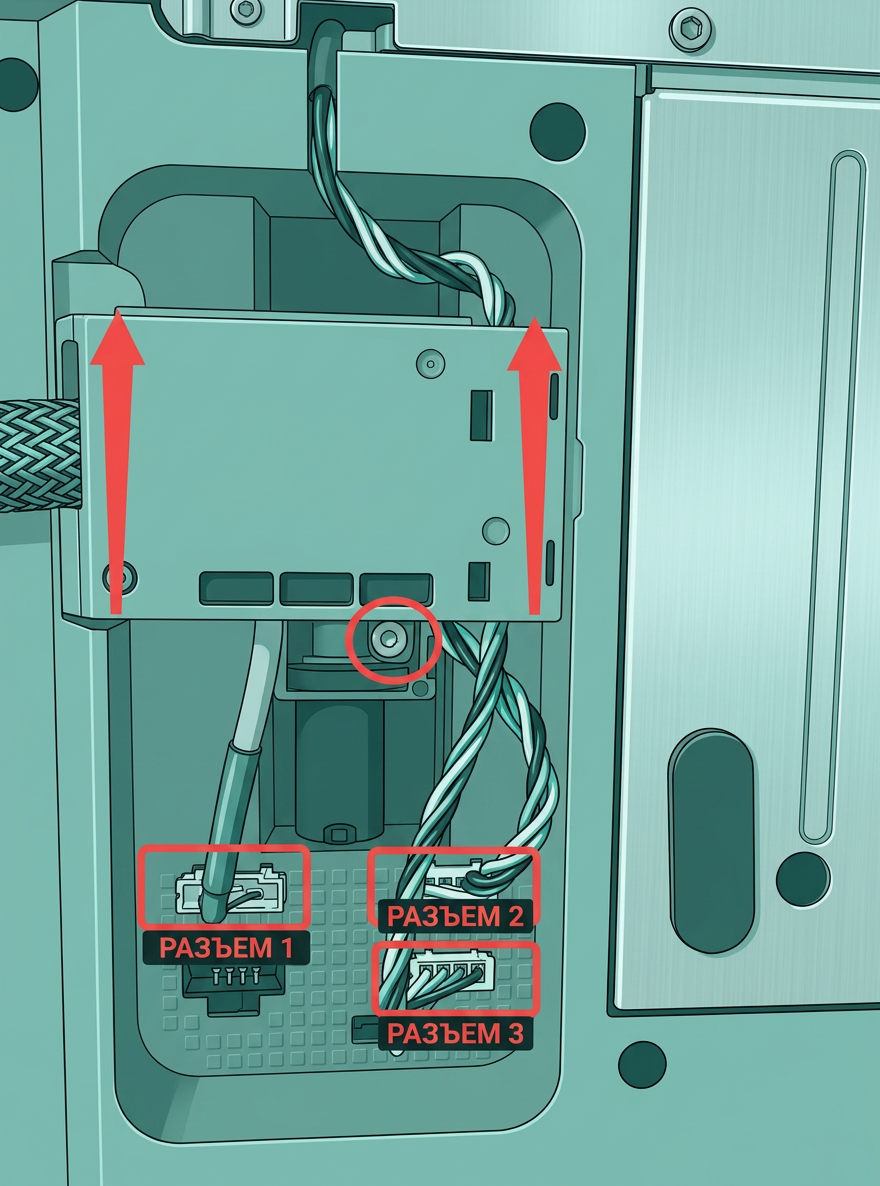

Открутите 1 винт, показанный на рисунке ниже, затем отсоедините кабели камеры, мотора оси X и мотора оси Z; подтолкните коробку кабелей вверх, чтобы отсоединить кабель Bambu USB-C.
 |
 |

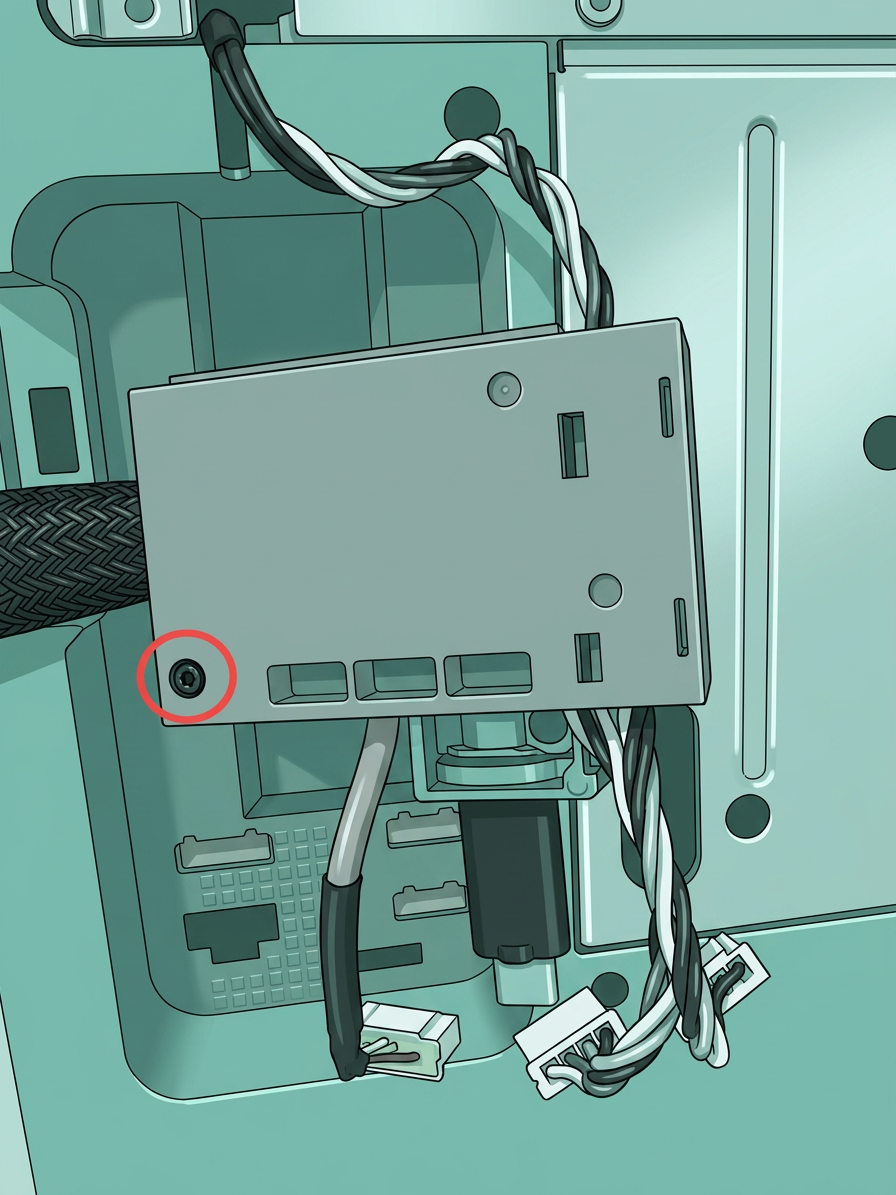

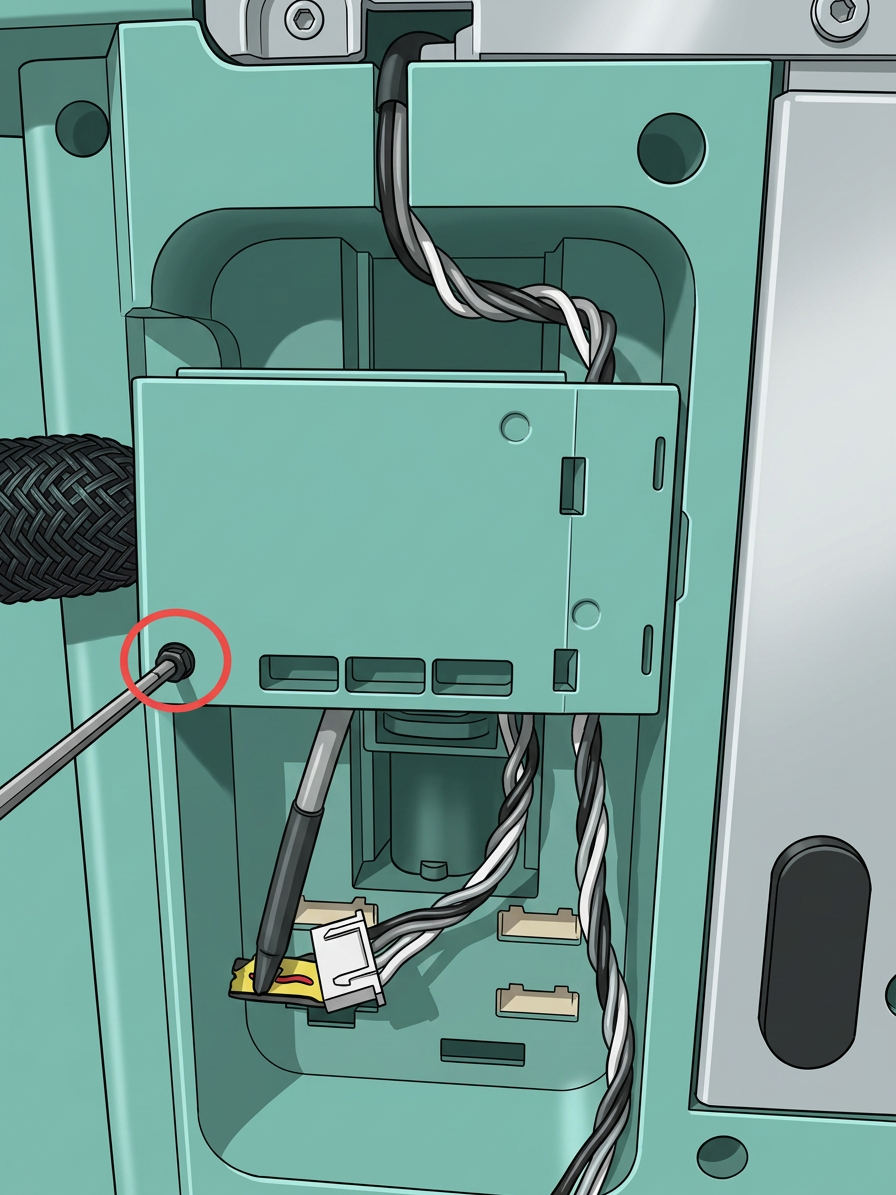

Затем ослабьте 1 винт, показанный на рисунке ниже, и откройте коробку кабелей;
 |
 |

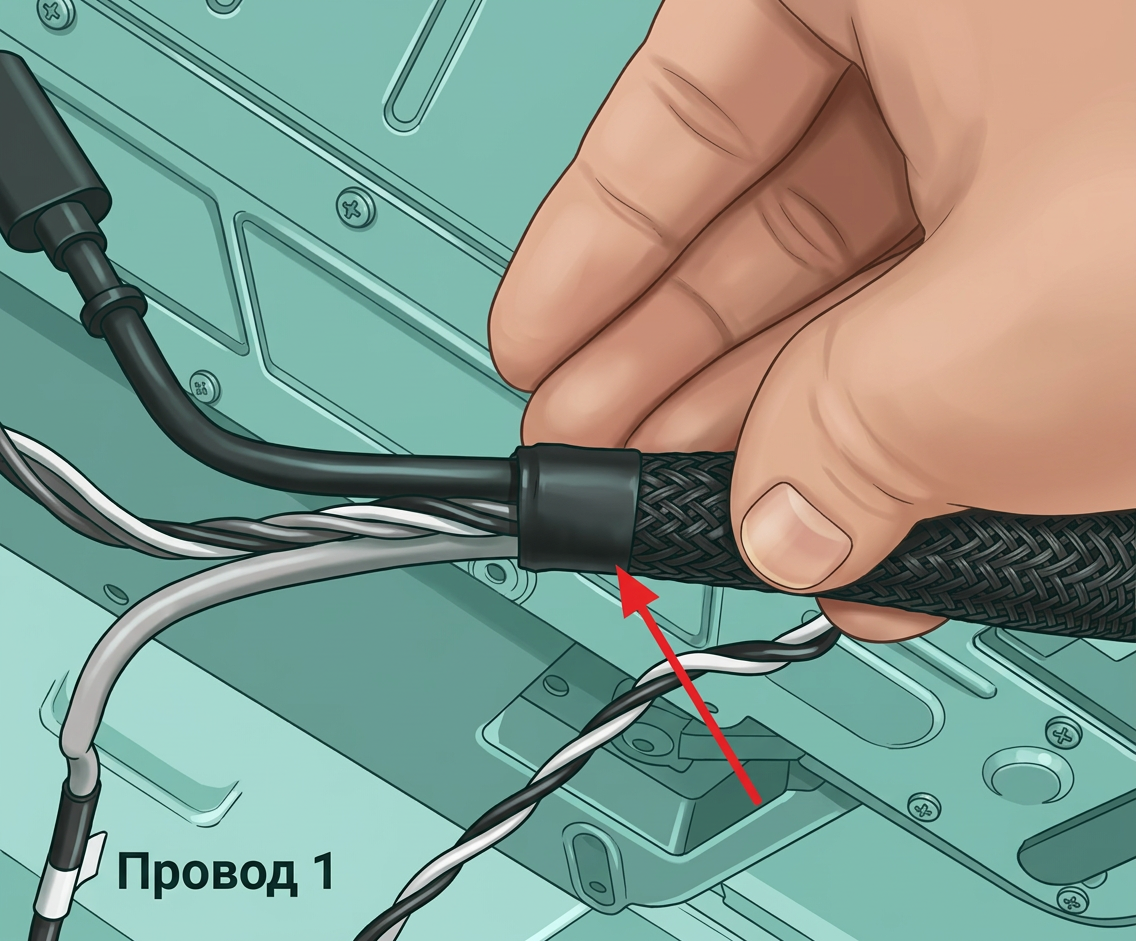

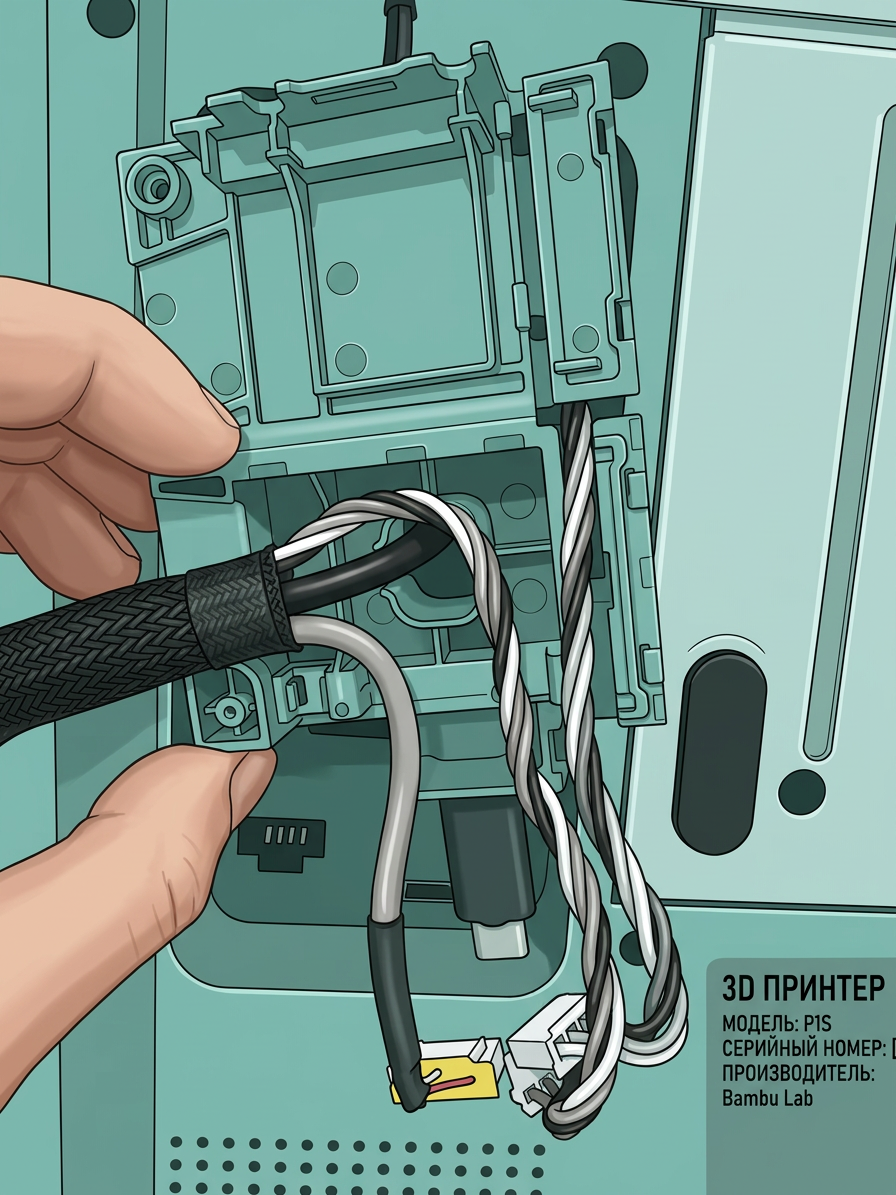

Снимите ленту, наклеенную на металлическую втулку, и вытяните кабель камеры.
Вы можете приклеить конец оторванной ленты на принтер или рабочий стол для повторного использования во время установки.
Установка нового кабеля
Вставьте новый кабель в оплетку из плетёного провода. Сжатие оплетки укорачивает её и облегчает прохождение кабеля:
Подключите камеру к соединительному кабелю и установите камеру на крышку мотора.
 |
 |

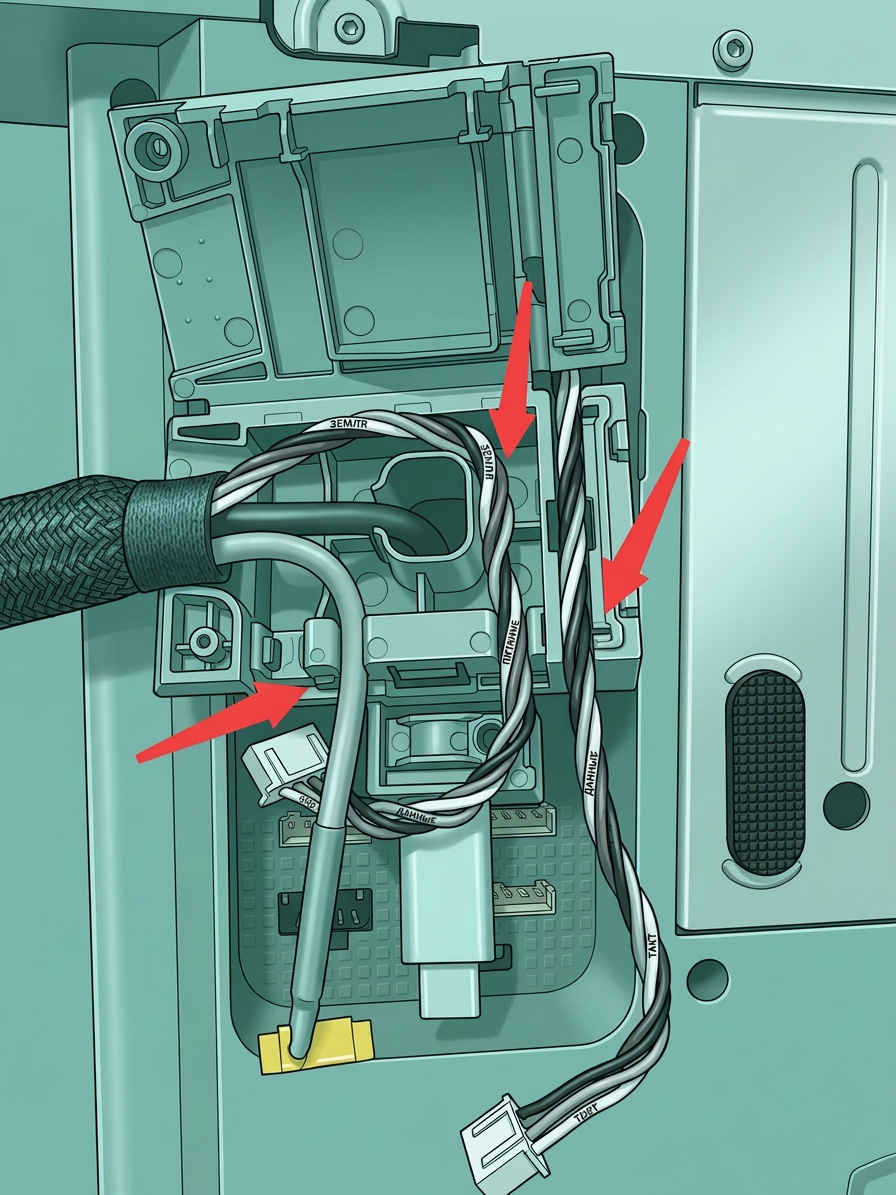

См. рисунок ниже, последовательно разместите соединительные кабели мотора оси X, мотора оси Z и камеры в соответствующие кабельные пазы, закрепите застёжки и затяните винты.
 |
 |

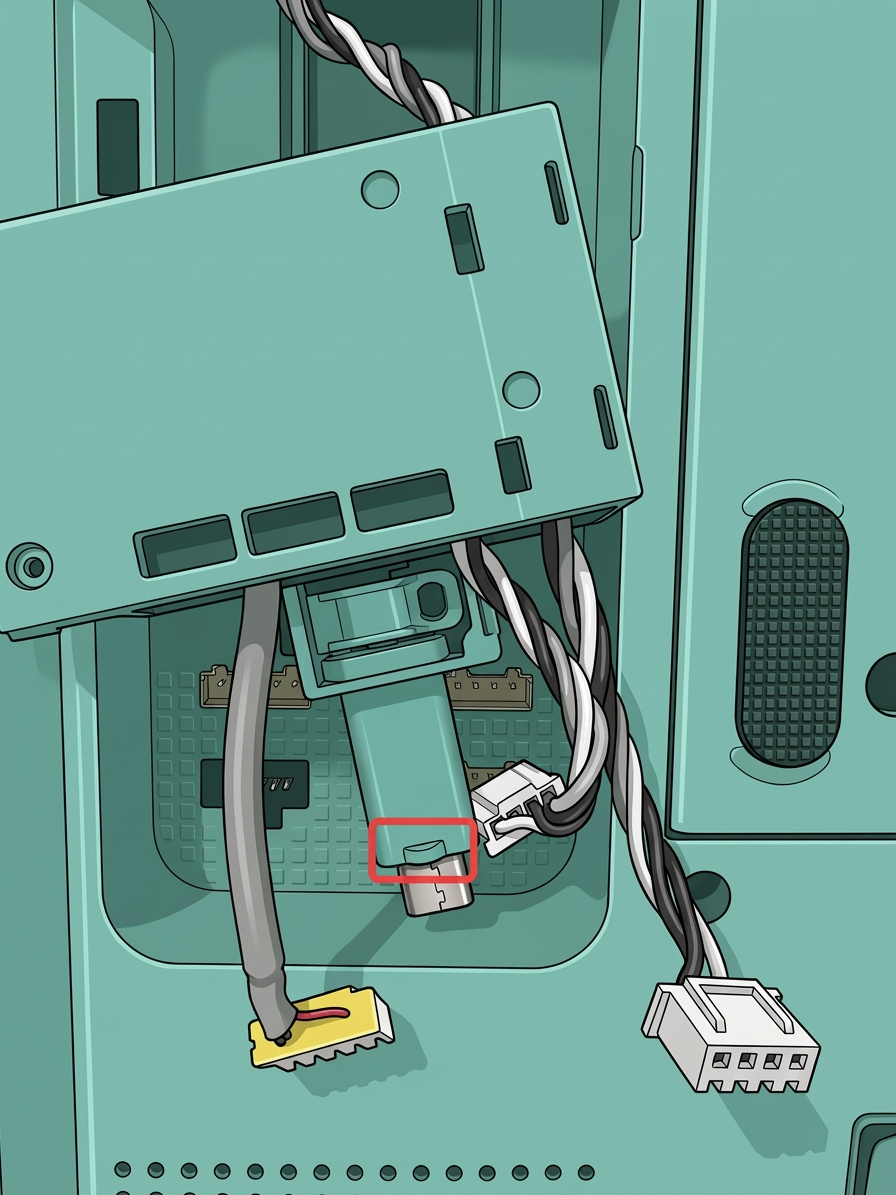

Примечание: Подключение USB-C имеет направление. На разъёме кабеля Bambu USB-C есть выступ. Пожалуйста, держите его вверх и установите в направлении, показанном на рисунке.
После выравнивания кронштейна кабеля нажмите его вниз, чтобы убедиться, что кабель Bambu USB-C вставлен полностью (порт Type-C не виден), и затяните винт, показанный на рисунке, чтобы зафиксировать его.
Примечание: Поскольку этот винт вкручивается в пластиковую раму, пожалуйста, избегайте чрезмерного затягивания.
Подключите кабели камеры, мотора оси X и мотора оси Z, чтобы завершить установку.
Примечание: Более короткий кабель слева — это кабель мотора оси X, который следует вставить в верхний правый разъём; более длинный кабель справа — это кабель мотора оси Z, который следует вставить в нижний правый разъём.
См. рисунок ниже, чтобы снова вставить зажим кабеля на место.
 |
 |
Затем снова закрепите переднюю крышку крышки мотора, пока не услышите щелчок застёжки.
 |
 |
Другие кабели
Снятие нижней крышки
Сначала поверните экран в сторону, затем аккуратно положите принтер экраном вниз, как показано на рисунке ниже. Рекомендуется использовать катушку с филаментом, чтобы приподнять верхнюю часть принтера, чтобы не сдавить экструдер и экран.
ac-board-replacement_place_the_a1_printer_on_its_front.jpeg" width="400"/>
Ослабьте винт, отмеченный жёлтым (полностью вынимать не нужно), снимите кабели №1, №2 и №3 (это соответственно кабель камеры, кабель мотора оси Z и кабель мотора оси X), затем нажмите на кронштейн кабеля вверх, чтобы отсоединить кабель Bambu USB-C.
Примечание: Если кронштейн кабеля не снимается легко, вы можете полностью вывинтить винт, отмеченный жёлтым, и попробовать снова.
Открутите 10 винтов, отмеченных красным на нижней крышке, и аккуратно подденьте нижнюю крышку.
Замена кабеля
Вы можете заменить его в соответствии с вашими потребностями.
