Комплект ходовых винтов оси Z
Комплект ходовых винтов оси Z включает ходовые винты оси Z и винты для их фиксации. Он может использоваться для замены деформированного ходового винта.
Когда заменять
Ходовой винт деформирован.
Применимая модель
A1 и A1 Combo.
Необходимые инструменты и материалы
- Комплект ходовых винтов оси Z (если вам нужно заменить его, пожалуйста,создайте технический тикетчтобы запросить его.)
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности.
Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.
Процесс демонтажа
Снимите крышку оси Y
Шаг 1: Выключите принтер.

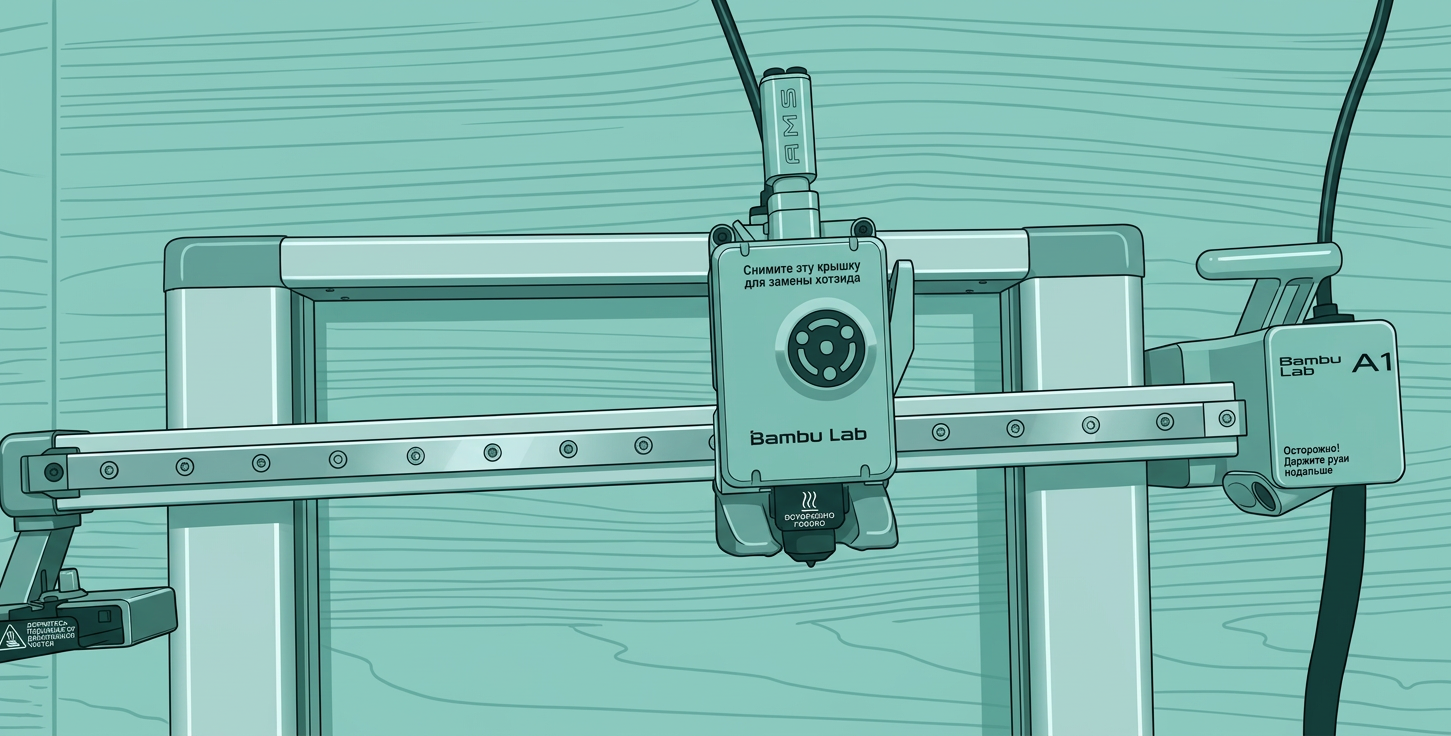

Шаг 2: Поместите принтер на стол и переместите ось X в верхнее положение.

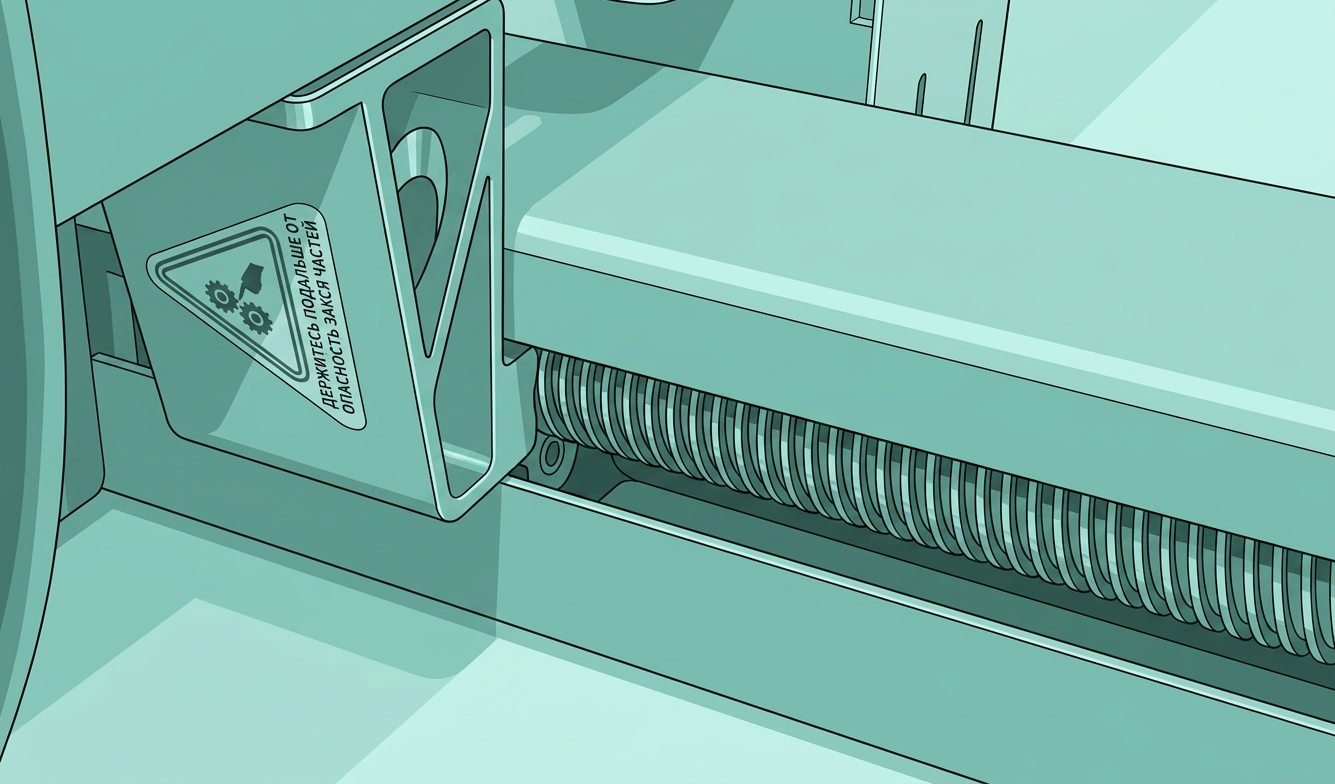

Шаг 3: Переместите нагревательный стол в крайнее положение к экрану, а затем снимите крышку оси Y.
 |
 |
Снимите крышку оси Z
Шаг 1: Используйте шестигранный ключ H2.0, чтобы открутить 4 винта, выделенные зеленым.
Шаг 2: Используйте шестигранный ключ H2.0, чтобы ослабить два винтана один полный оборот (не откручивайте их полностью).

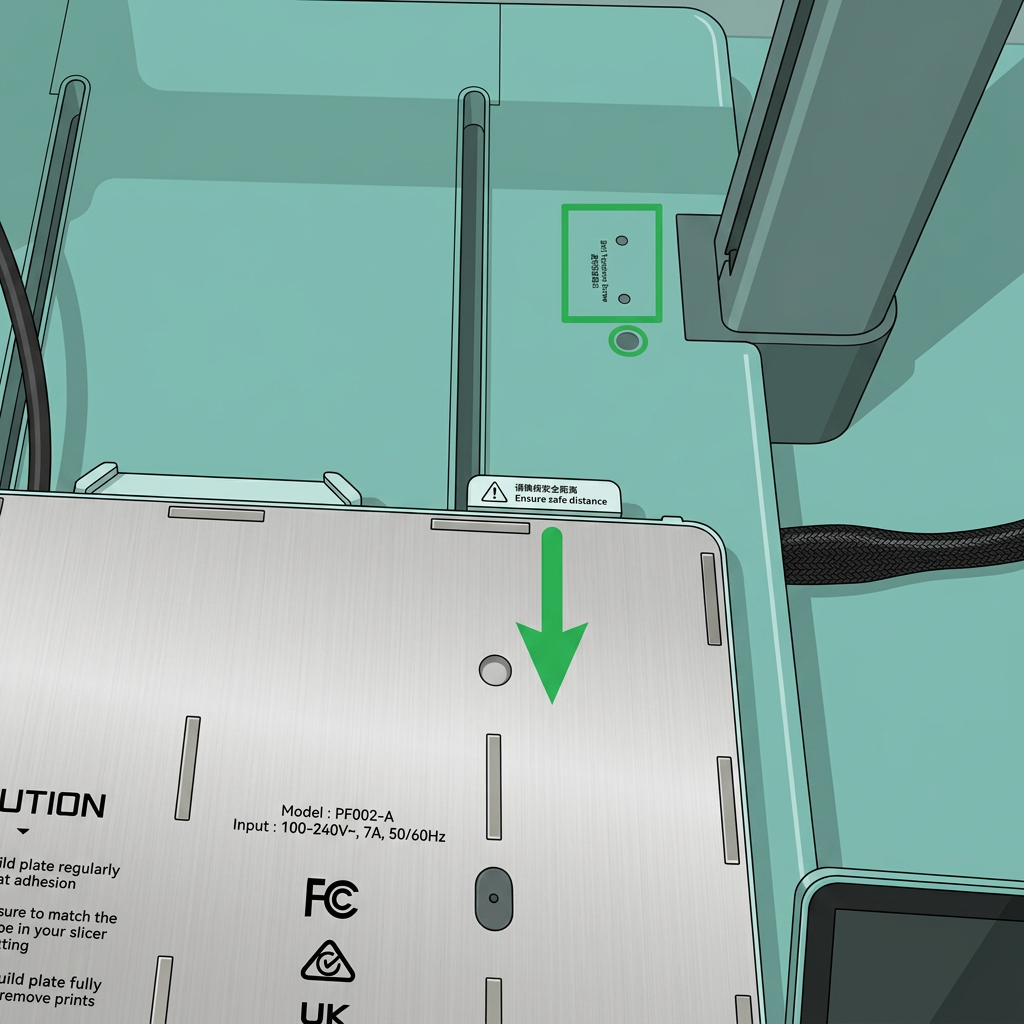

Винты натяжения ремня оси Z находятся рядом с правой стойкой. Вы увидите их после перемещения нагревательного стола к экрану.
 |
 |
Шаг 3: Переместите нагревательный стол в крайнее положение в сторону, противоположную экрану, а затем положите принтер на спину на стол.
Мы рекомендуем сначала накрыть стол картоном, чтобы защитить принтер.

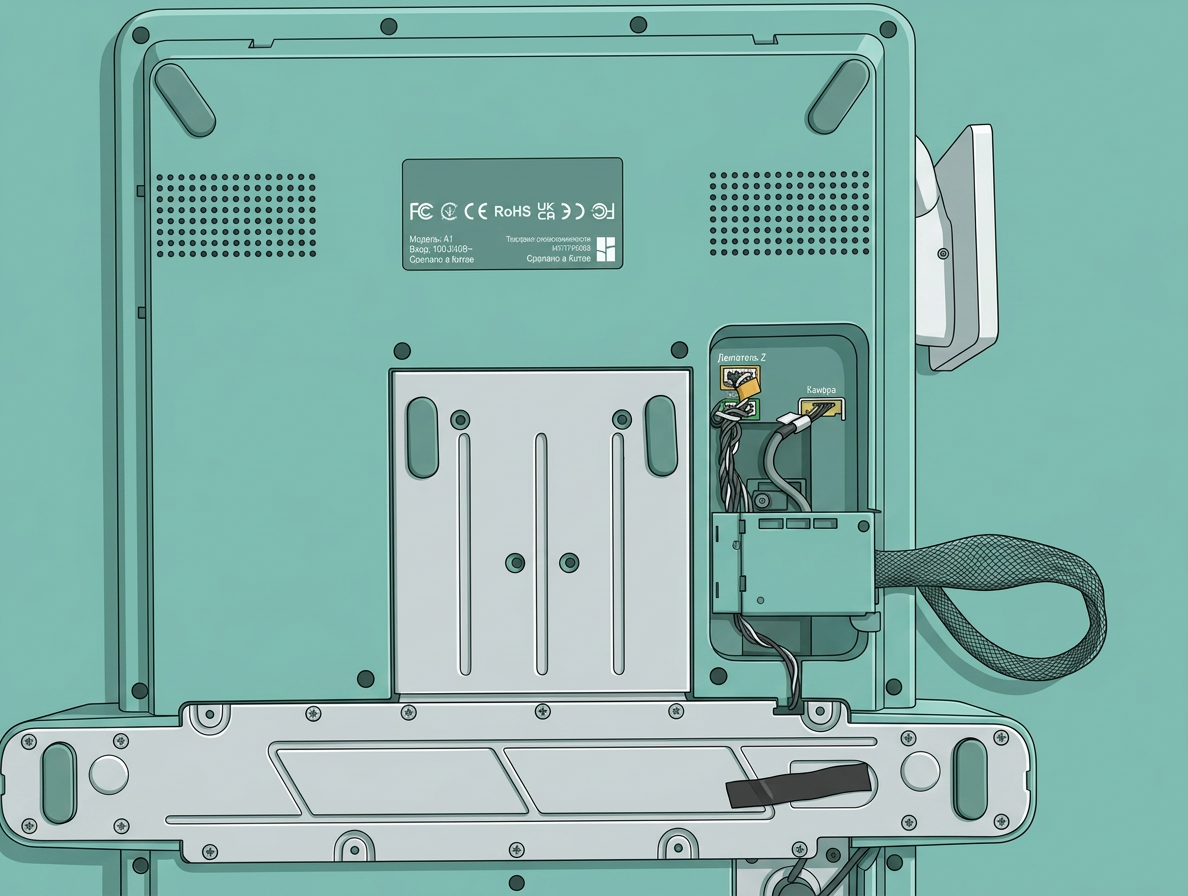

Шаг 4: Используйте шестигранный ключ H2.0, чтобы открутить 15 винтов, выделенных ниже. Затем вы можете снять крышку оси Z.
Выступающие головки винтов внутри базовой пластины острые, и на некоторых частях металлической рамы могут присутствовать заусенцы. Пожалуйста, действуйте осторожно во время разборки и сборки, следите за тем, чтобы избегать этих частей, или используйте защитные перчатки от порезов.
 |
 |
 |
Снимите ремень оси Z

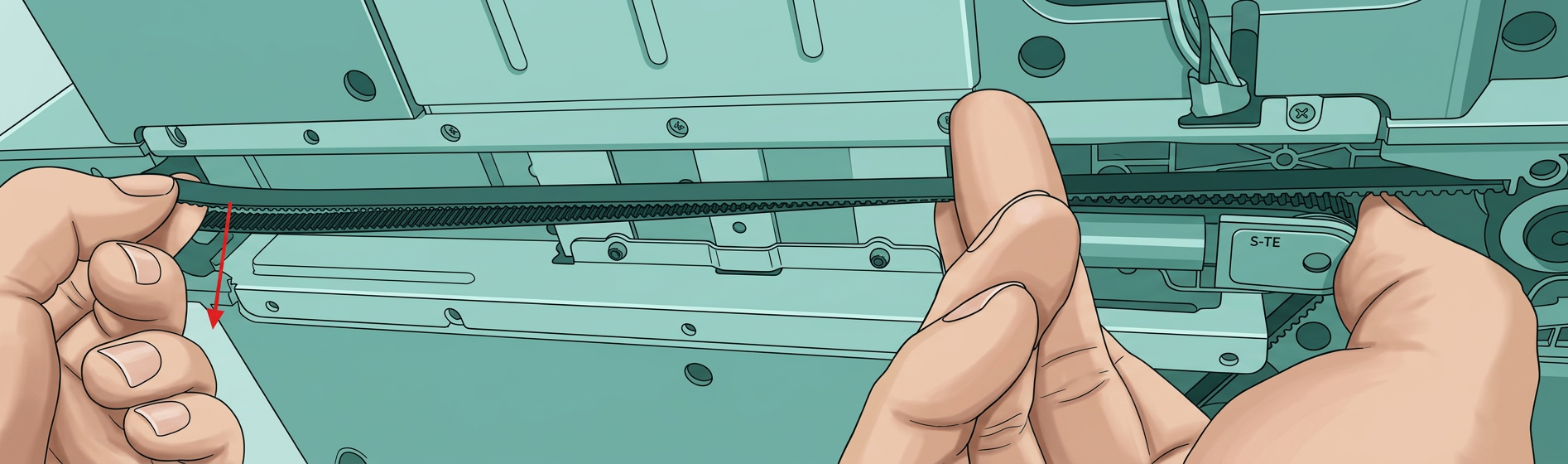

Нажмите и удерживайте натяжитель влево, затем потяните ремень на себя, чтобы снять его.
 |
 |
Снимите ходовой винт

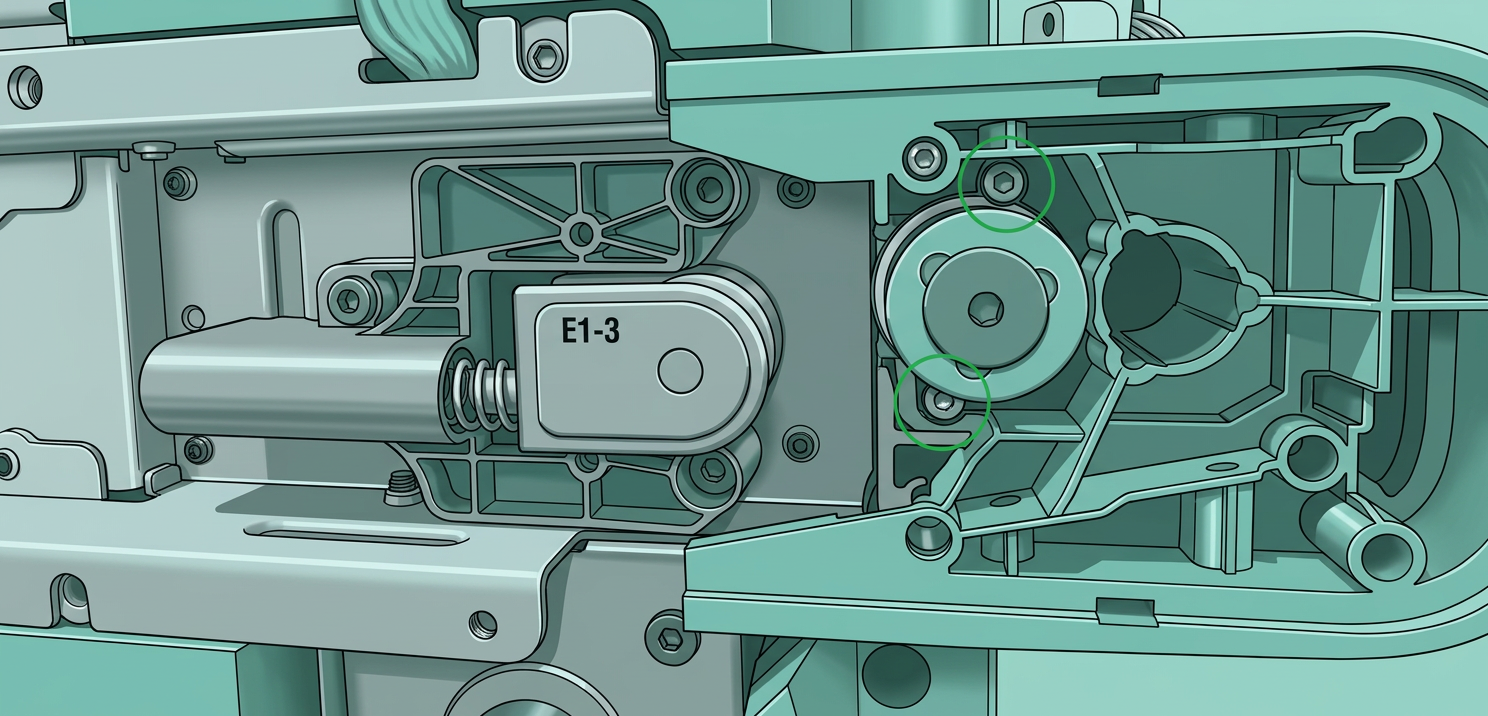

Шаг 1: Используйте шестигранный ключ H1.5, чтобы открутить 2 винта.
Шаг 2: Поверните ходовой винт против часовой стрелки, чтобы снять его с рамы.
Процесс установки
Установите ходовой винт
Шаг 1: Возьмитесь за нижнюю часть ходового винта и вставьте его в раму.
Шаг 2: Совместите ходовой винт с резьбой, а затем поверните его по часовой стрелке.
 |
 |
Шаг 3: Используйте шестигранный ключ H1.5, чтобы закрепить 2 винта.
Не перетягивайте винты, чтобы избежать срыва резьбы.

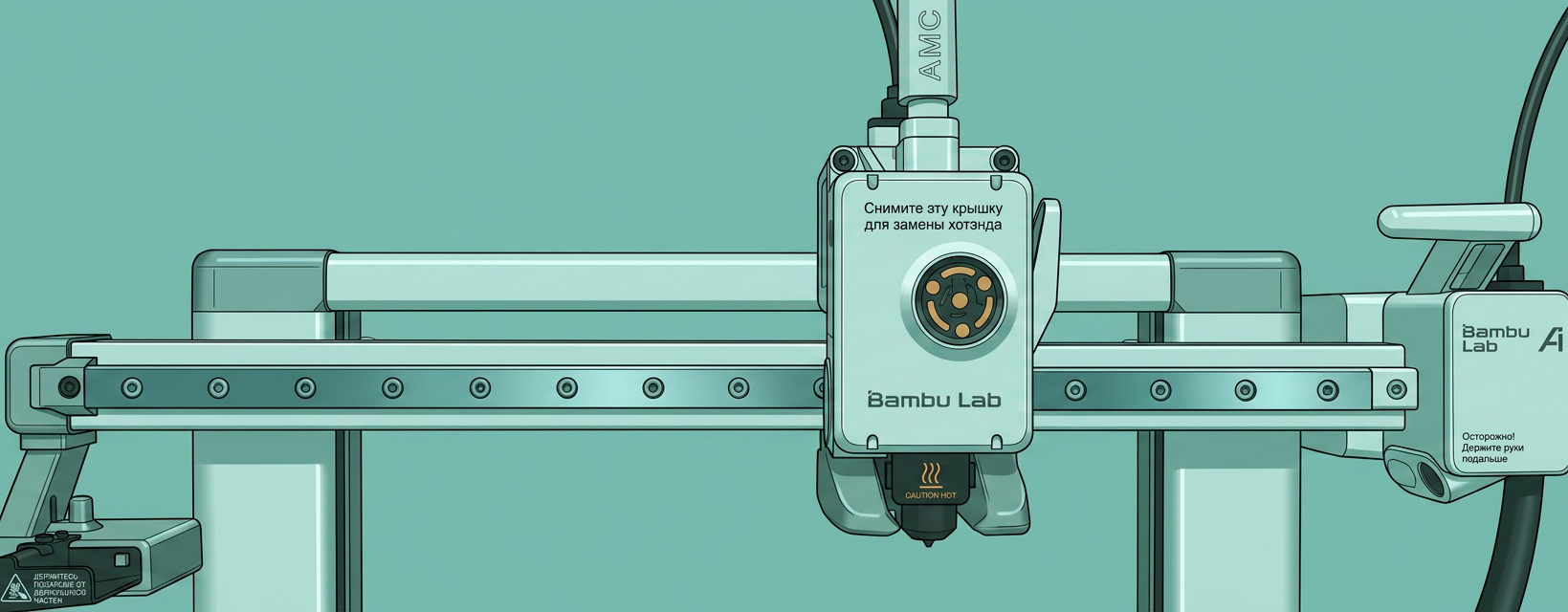

Шаг 4: Переместите ось X в верхнее положение и проверьте, параллельна ли она верхней части рамы.
Если они параллельны, значит, ходовой винт успешно установлен. Если нет, перейдите к следующему шагу.

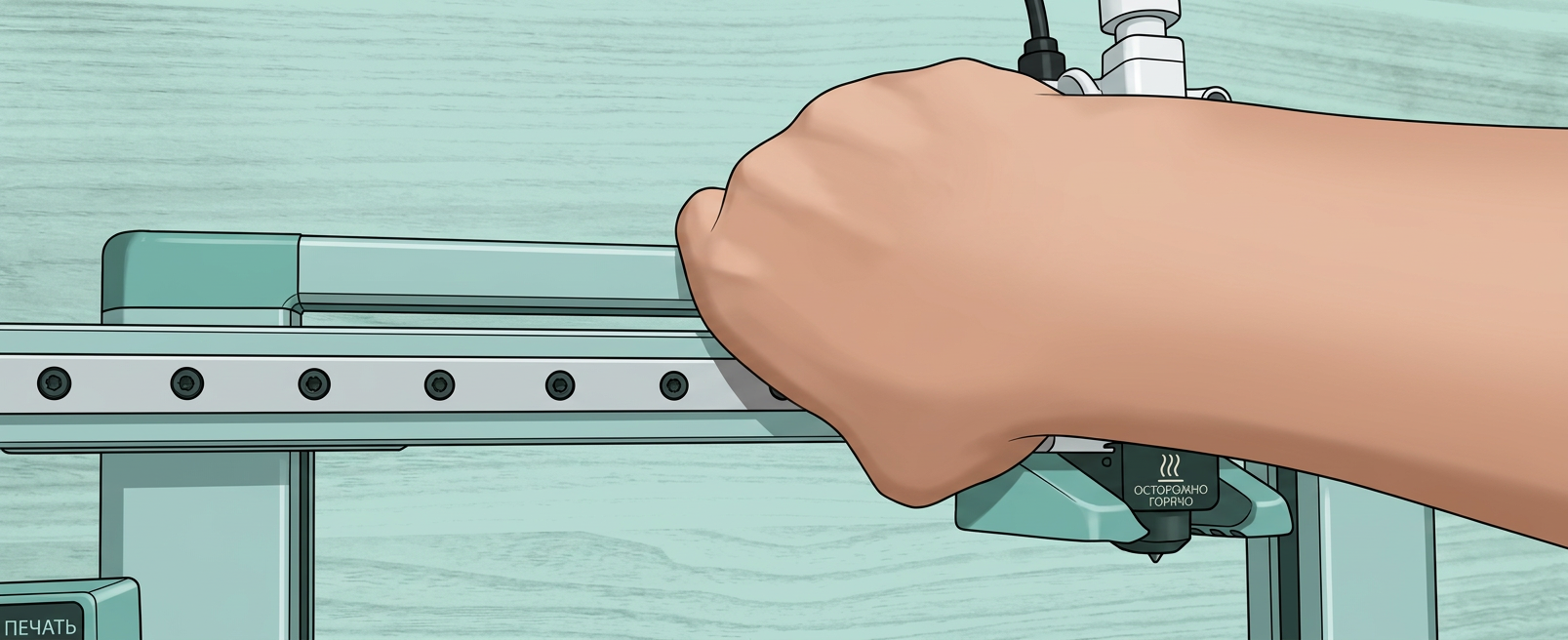

(Необязательно) Шаг 5: Поднимите нижнюю сторону вверх, пока ось X не станет параллельна верхней части рамы.
 |
 |
Установите ремень оси Z

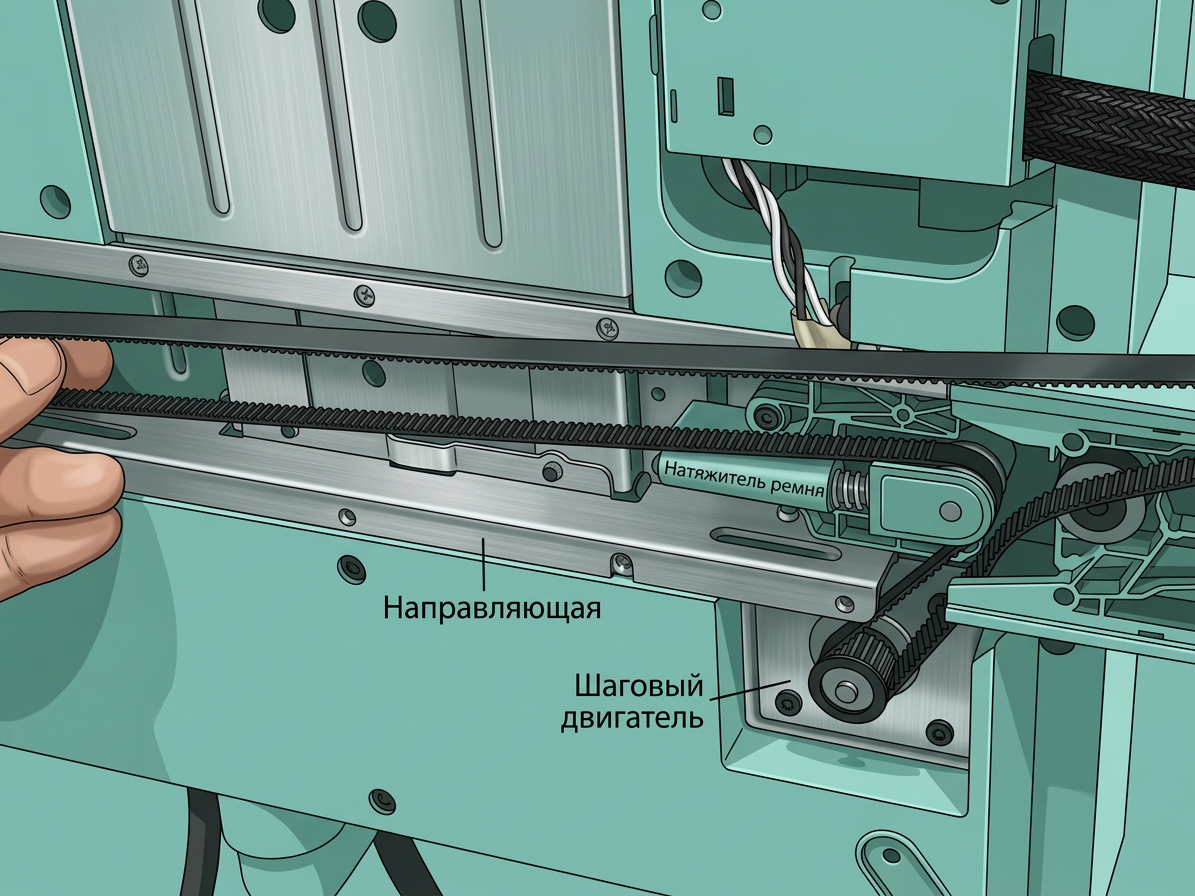

Шаг 1: Установите ремень на шкив и натяжитель в нижнем правом углу.

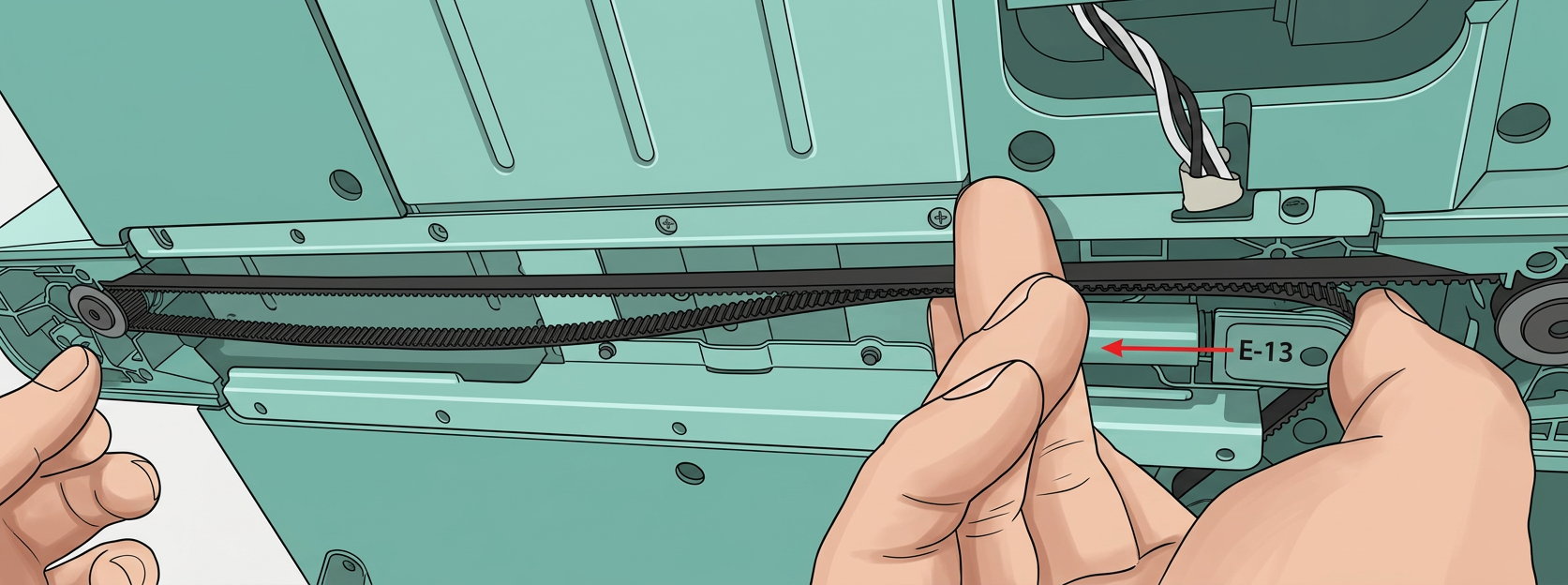

Шаг 2: Нажмите и удерживайте натяжитель влево, затем установите ремень на шкив слева.
|
 |

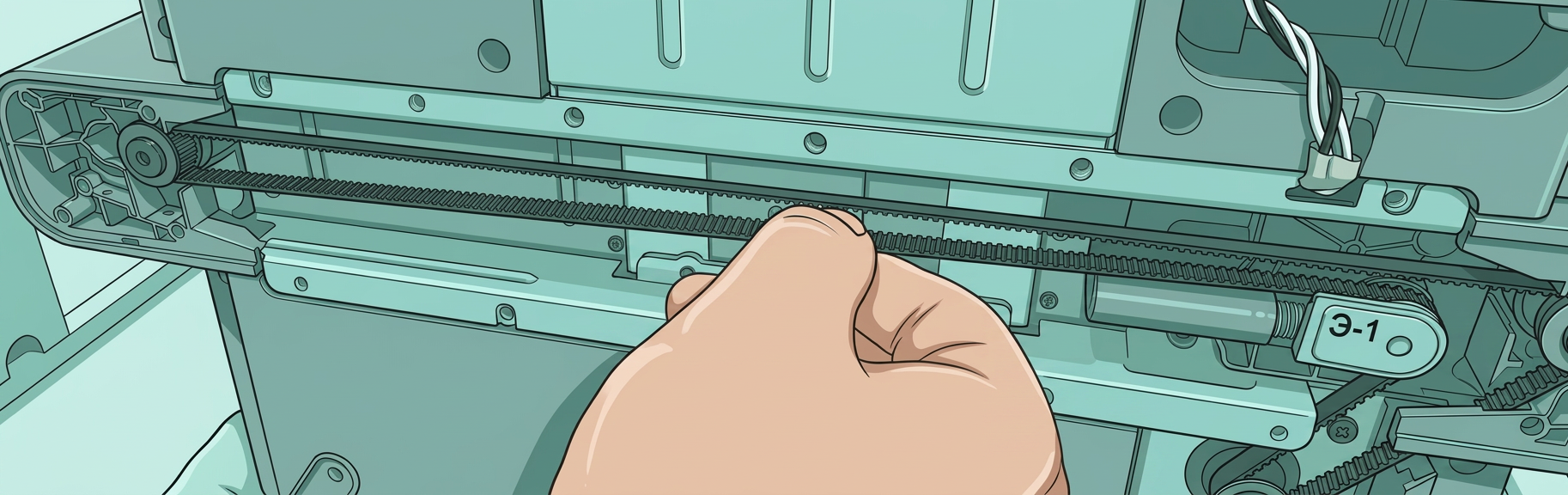

Шаг 3: Протяните ремень, чтобы проверить, движется ли он плавно.
Если нет, обратитесь кразделу установки ходового винтаи проверьте, совмещен ли ходовой винт с резьбой перед вкручиванием, и правильно ли затянуты 2 винта для крепления ходового винта.
Установите крышку оси Z
Шаг 1: Установите крышку, затем с помощью шестигранного ключа H2.0 затяните 15 винтов, выделенных зеленым.
Шаг 2: Установите принтер на стол, затем с помощью шестигранного ключа H2.0 затяните 4 винта, выделенных зеленым.
Шаг 3: Установите крышку оси Y на место.
Натяните ремень оси Z

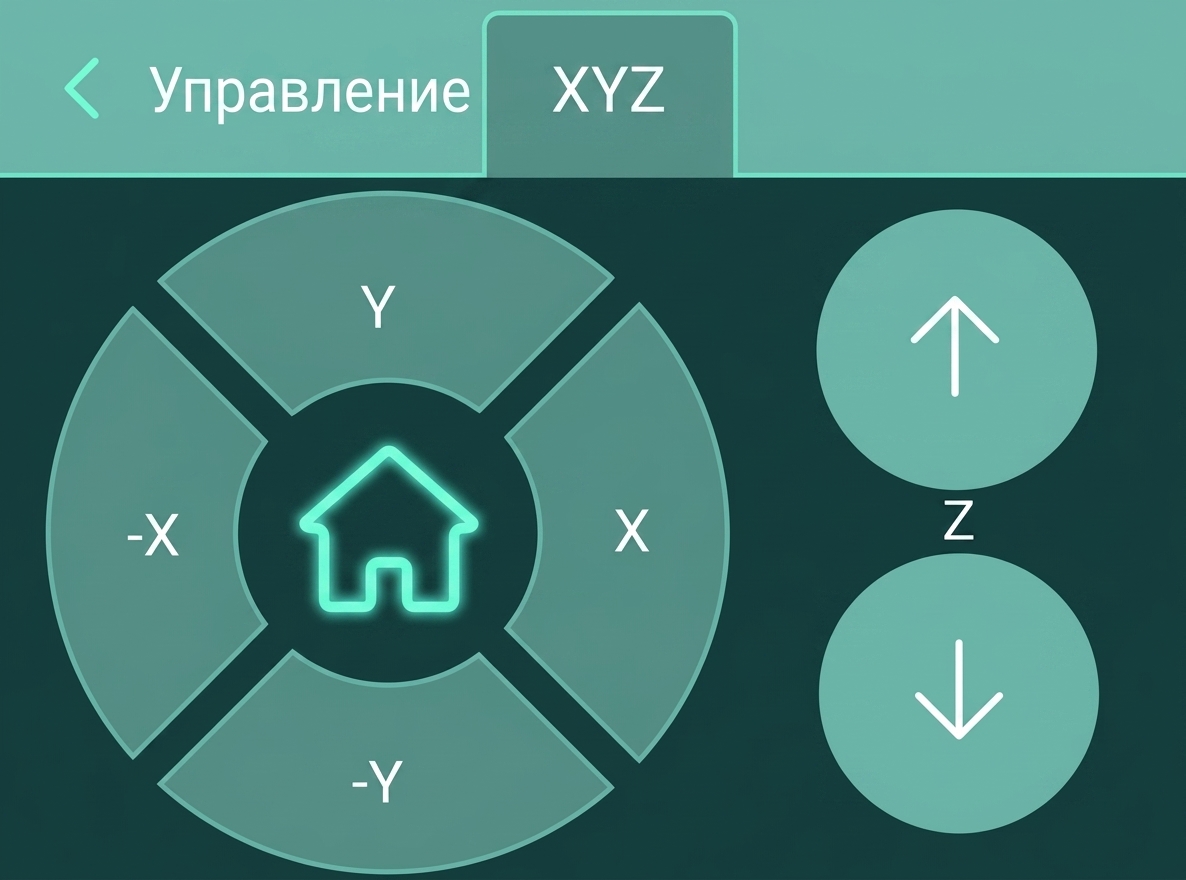

Шаг 1: Включите принтер. Перейдите к экрану ниже, затем выполните процедуру гоминга.
Шаг 2: После завершения гоминга нажмите кнопки вверх и вниз справатолько по одному разу,чтобы переместить ось X вверх и внизодин раз.
Перед перемещением оси X вниз убедитесь, что сопло не коснется нагреваемого стола!
Шаг 3: С помощью шестигранного ключа H2.0 затяните 2 винта натяжения.
|
|
Шаг 4: Вэкране «Калибровка»выберите толькоКомпенсацию вибраций, а затем нажмитеСтарт.
 |
 |
Примечания
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Для обеспечения безопасного и эффективного выполнения, если у вас возникли какие-либо вопросы или опасения по поводу процесса, описанного в этой статье, мы рекомендуем отправить технический тикет по вашей проблеме. Пожалуйста, приложите изображение или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
