Y- belt Replacement Guide for A1

Подходящие модели принтеров

A1

Y-ремень для A1

Y-ремень установлен на оси Y. Он соединяет печатную головку с Y-мотором и приводит в движение печатную головку вдоль оси Y.

Когда использовать?

• Оно изношено.
• Оно сломано.

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству мы рекомендуем податьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.

Необходимые инструменты и материалы

• Новый Y-ремень для оси принтера A1
• Шестигранный ключ H2.0
• пинцет
• 20 минут

Важно:При получении нового Y-ремня сначала запишите его длину на листе бумаги. Это потребуется позже для регулировки его длины. Обратите внимание на исходную длину.

Снять Y-ремень

Снять нагреваемый стол и верхнюю крышку оси Y

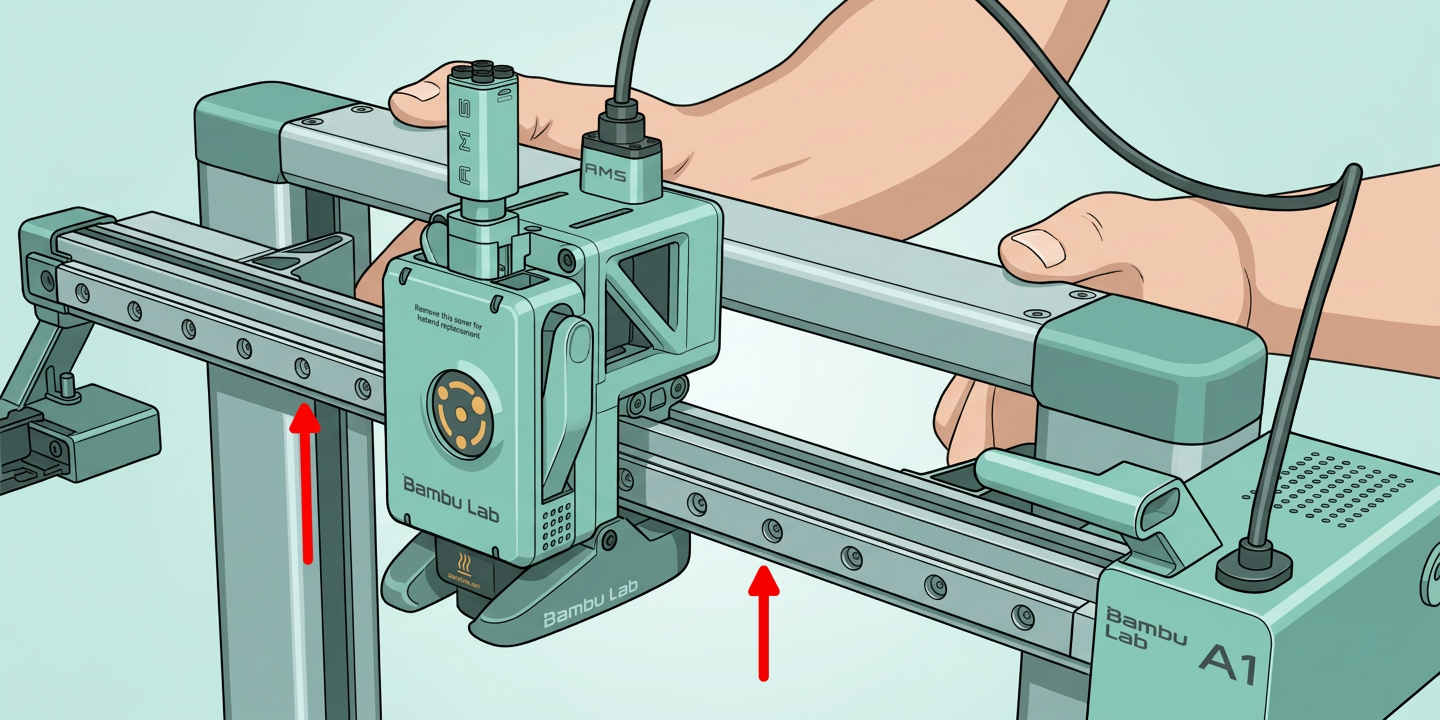

Шаг 1:Поместите принтер A1 на ровный стол так, чтобы ось X была поднята вверх;

Шаг 2:Переместите нагреваемый стол вперед до упора и снимите верхнюю крышку оси Y.

Шаг 3:Затем переместите нагреваемый стол назад до упора.

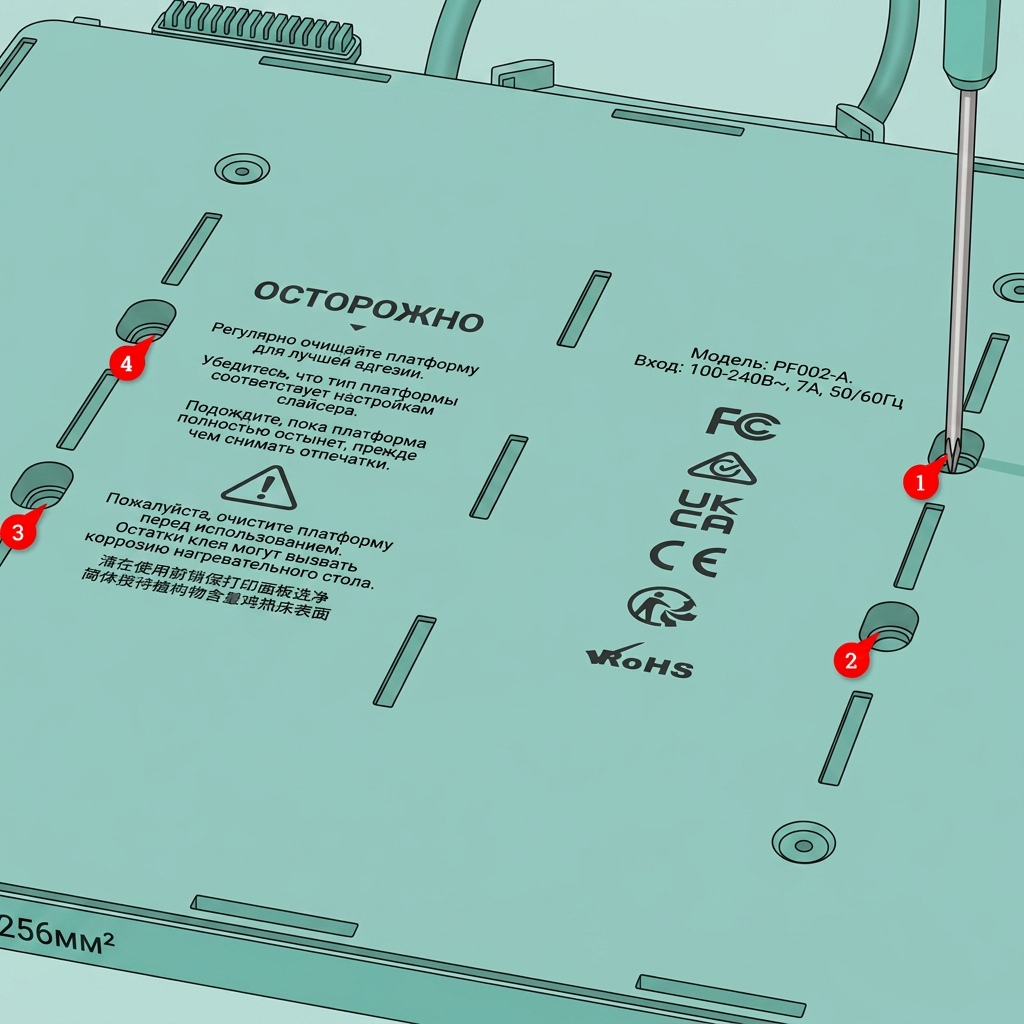

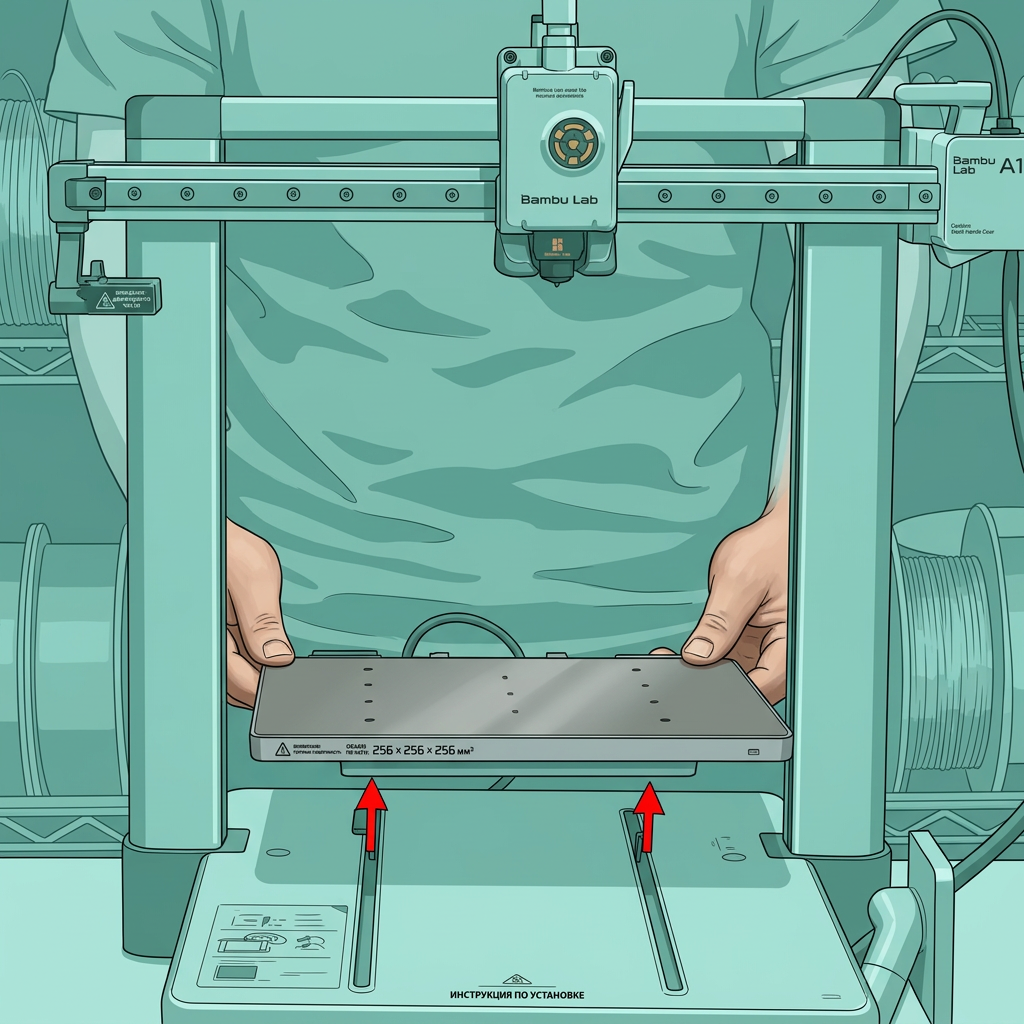

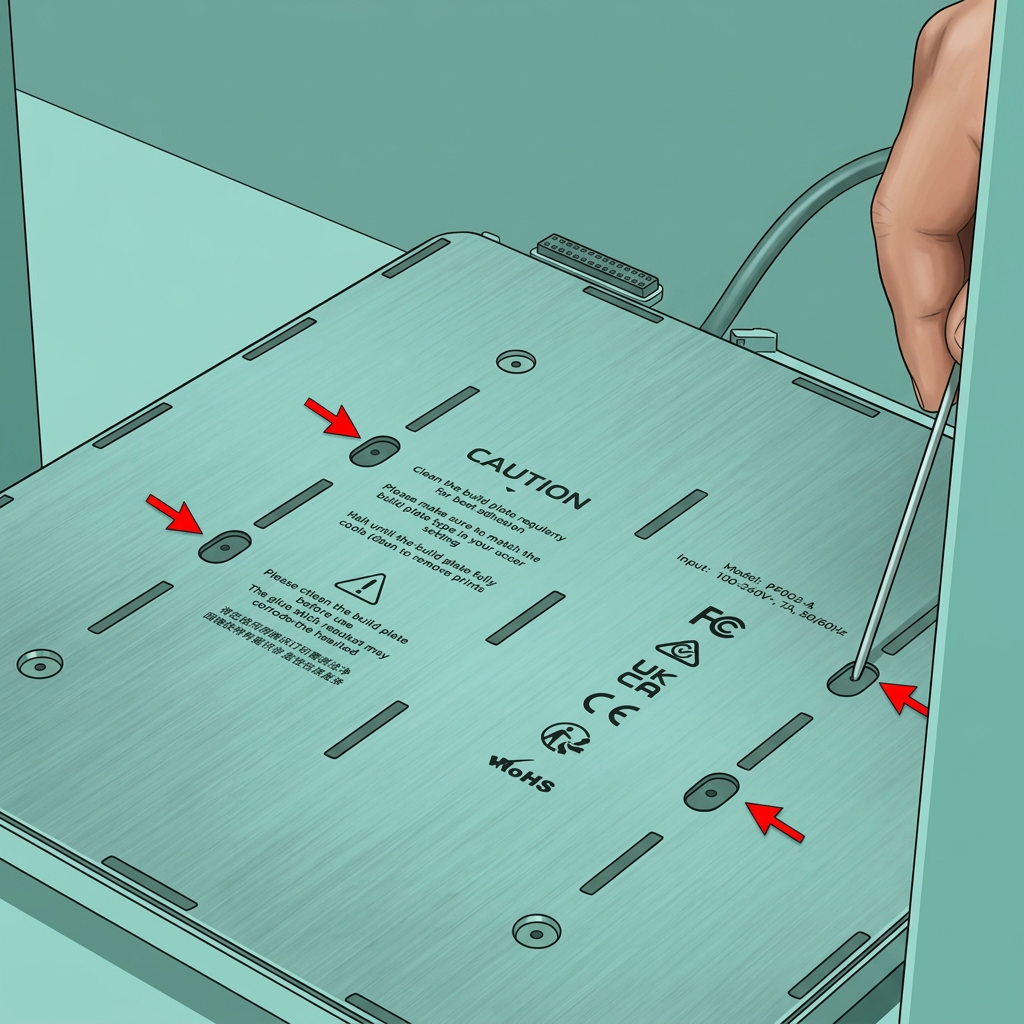

Шаг 4:Используйте шестигранный ключ H2.0, чтобы снять четыре мягких резиновых заглушки, полностью ослабьте 4 винта, снимите нагреваемый стол с основания и поместите его на стол.

Снять нижнюю крышку принтера

Шаг 1:Сначала поверните экран в сторону, а затем аккуратно положите принтер экраном вниз, как показано на картинке ниже. Рекомендуется использовать коробку с принадлежностями, чтобы приподнять головку, избегая повреждения корпуса и экрана.

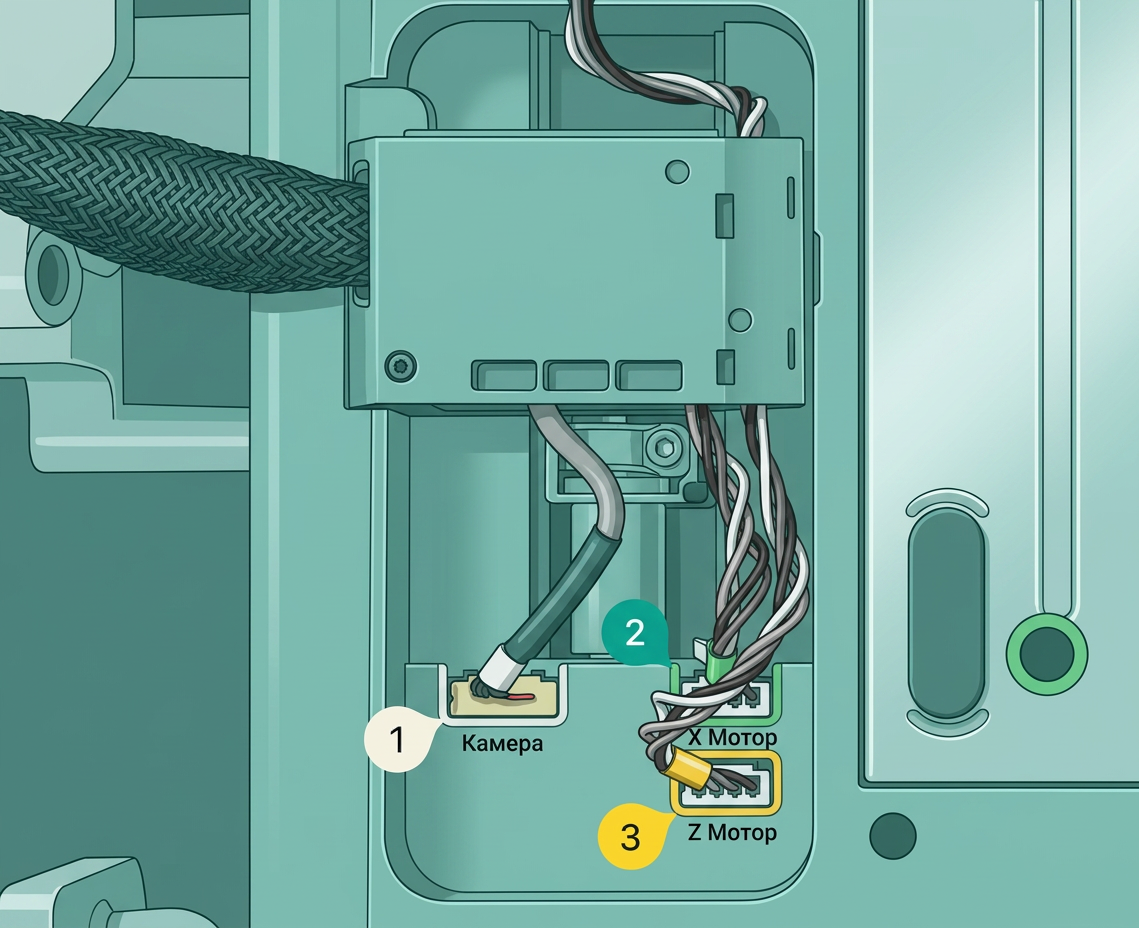

Шаг 2:Отсоедините кабели от камеры, мотора оси X и мотора оси Z, а затем ослабьте винты, показанные на картинке ниже (просто ослабьте их, не выкручивайте полностью!).

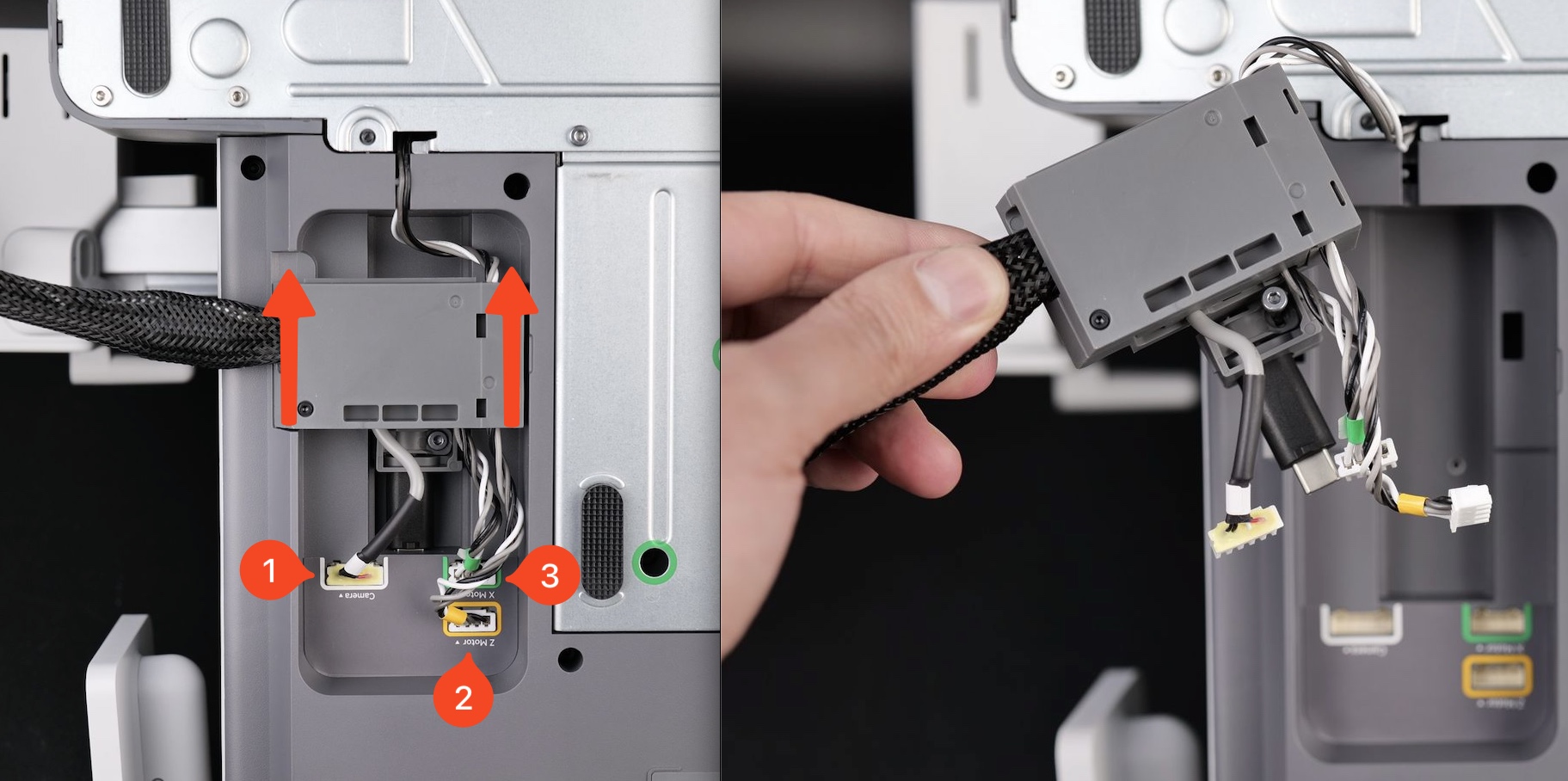

Затем, надавите вверх на держатель кабеля, чтобы отсоединить USB-кабель.

Шаг 3:Извлеките SD-карту из принтера.

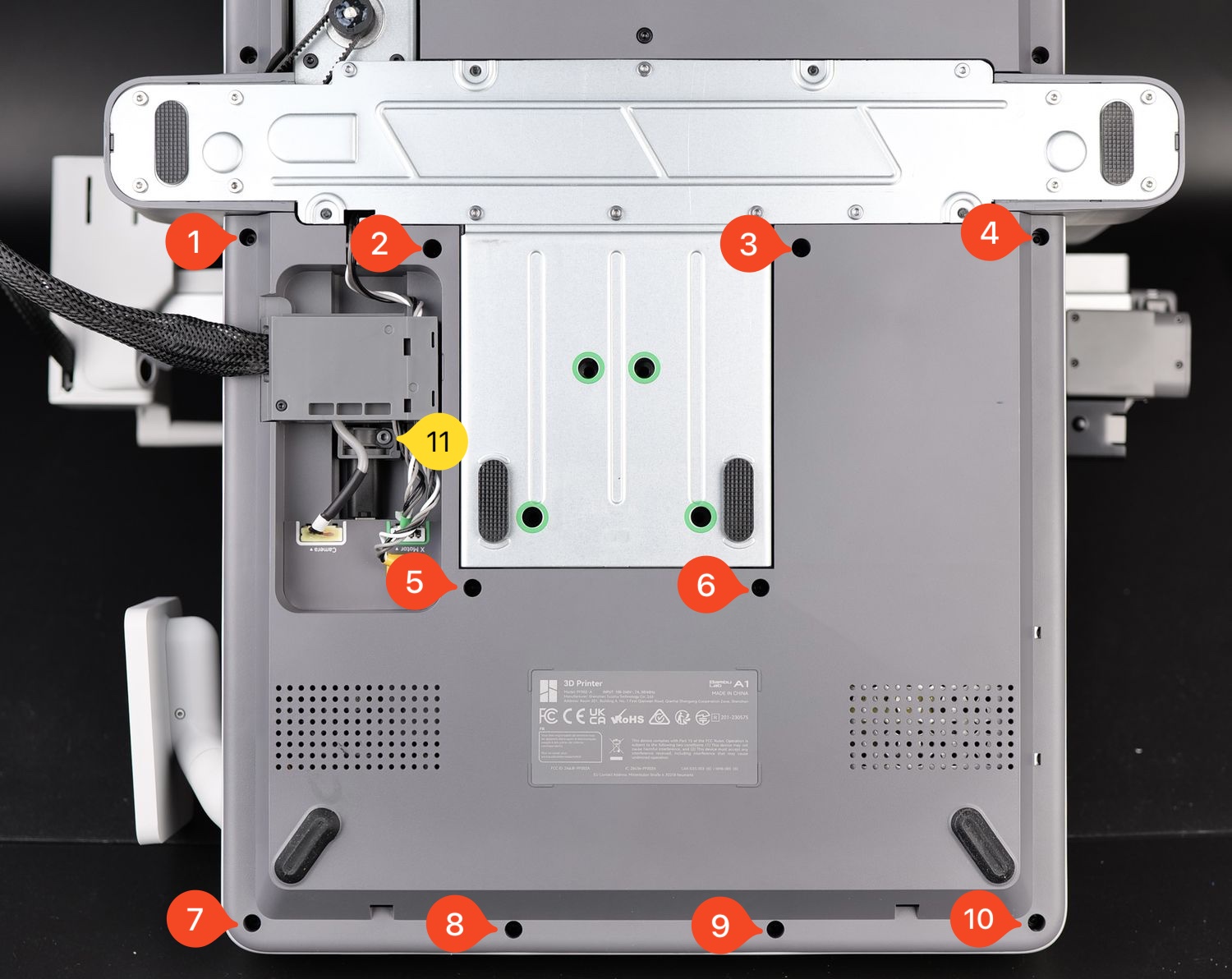

Шаг 4:Удалите 10 винтов, отмеченных красным.

Снять пружину натяжения Y-ремня и снять зажим ремня

Шаг 1:Переверните принтер и поставьте его на устойчивый стол.

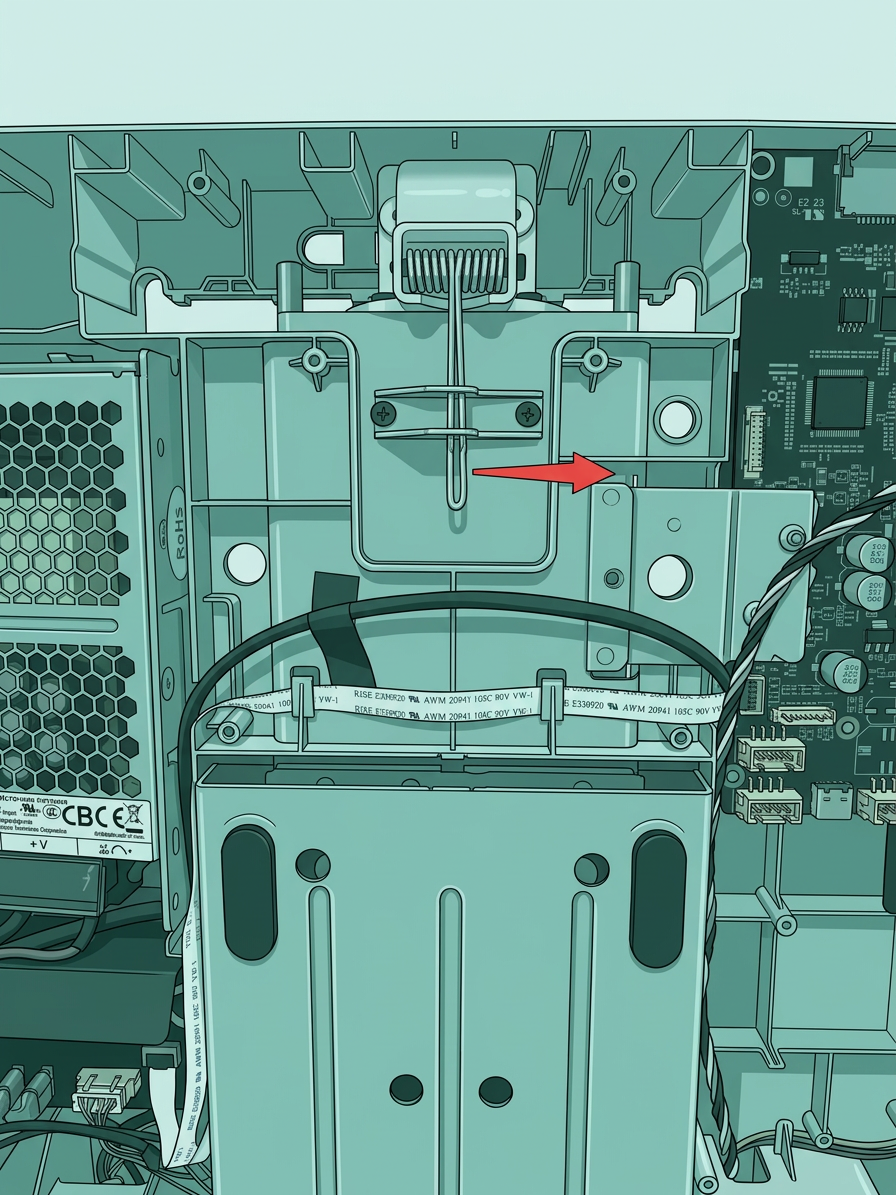

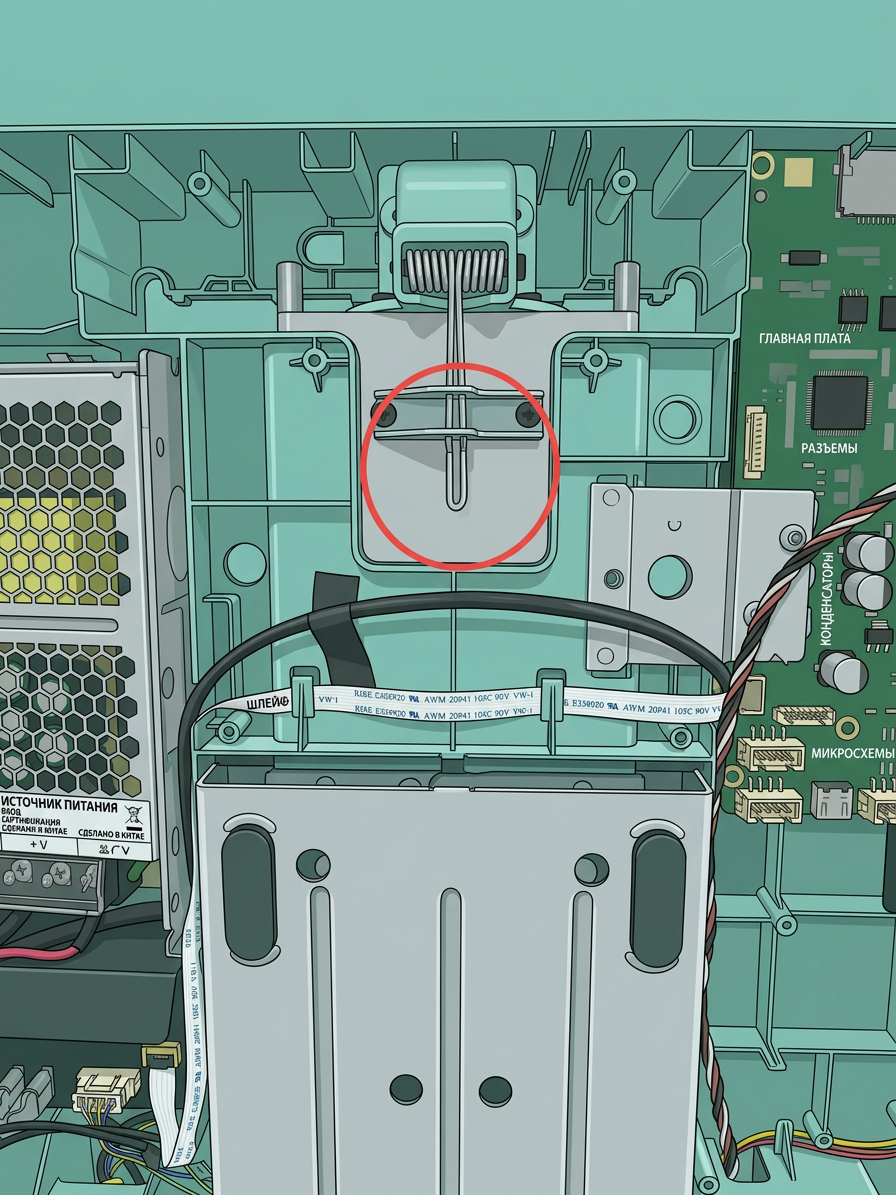

См. картинку ниже, чтобы снять пружину натяжения Y-ремня:

Шаг 2:Позиция натяжения Y-ремня находится спереди основания и закрыта крышкой. Сначала снимите крышку. Затем используйте шестигранный ключ H2.0, чтобы ослабить два винта натяжения на один оборот (не ослабляйте полностью)

Примечание: Не ослабляйте и не выкручивайте винт натяжения оси Y полностью, иначе может потребоваться повторная сборка натяжителя оси Y.

Шаг 3:Используйте шестигранный ключ H2.0, чтобы снять четыре винта, и снимите зажим ремня.

Склеить ремень

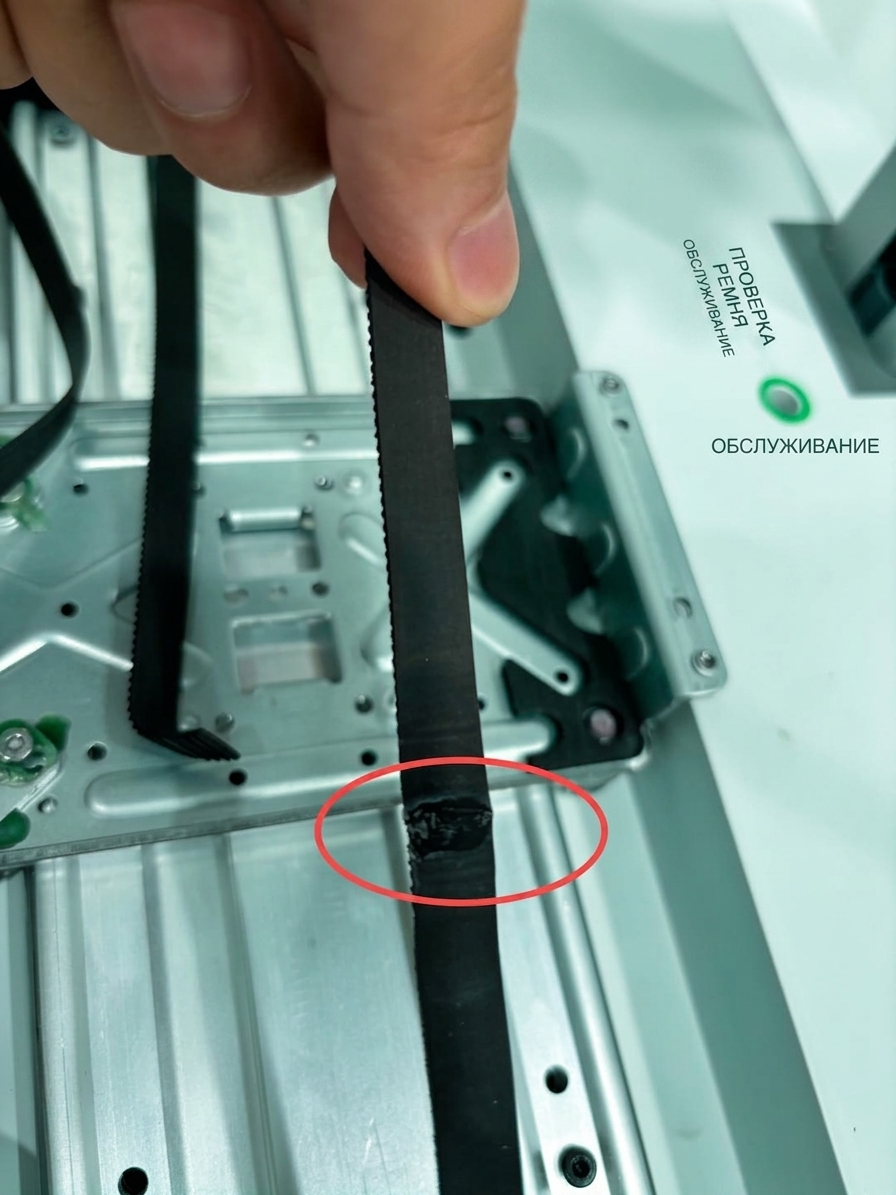

Пожалуйста, приклейте новый ремень к старому и убедитесь в следующем:

• Старый и новый ремни имеют одинаковую ориентацию, пожалуйста, ориентируйтесь по старому ремню;
• В качестве примера метода склеивания, показанного на рисунке ниже, вы можете приклеить конец нового ремня с более длинной зубчатой поверхностью к концу старого ремня с меньшей зубчатой поверхностью;

Установить Y-ремень

Проденьте Y-ремень

Шаг 1:После того как клей застынет, держите старый ремень со стороны мотора и аккуратно протяните новый ремень через ось Y, используя старый ремень в качестве направляющей.

Пожалуйста, тяните ремень осторожно, чтобы избежать разрыва старого и нового ремней в месте склейки.

Шаг 2:После того как новый ремень пройдет через ось Y, оторвите старый и новый ремни друг от друга в месте склейки.

Шаг 3:После полного удаления старого ремня оси Y измерьте его длину и запишите на листе бумаги. Затем, при необходимости, вычтите длину старого ремня из нового. Цель — отрезать новый ремень оси Y так, чтобы его длина точно соответствовала длине старого ремня.

Например,если старый ремень имеет длину 650 мм, а новый — 672 мм, то 672 – 650 = 22 мм. Это означает, что вам нужно отрезать 22 мм от нового ремня оси Y. - Это измерение приведено только в качестве примера; длина ремня может варьироваться от одного устройства к другому. Не используйте эту длину для вашего принтера.

Закрепите Y-ремень

Подключите оба конца ремня к кронштейну стола нагрева, установите зажим ремня и затяните винты для фиксации.

Переместите кронштейн стола нагрева, чтобы убедиться, что ремень установлен правильно, и затем установите пружину кручения на фиксированный крюк основания.

Установите нижнюю крышку принтера

Шаг 1:Положите принтер лицевой стороной вниз для удобства доступа к нижней части принтера.

Обратите внимание на кабель мотора, отмеченный красной стрелкой. Обязательно организуйте этот кабель перед полным прижатием нижней крышки.

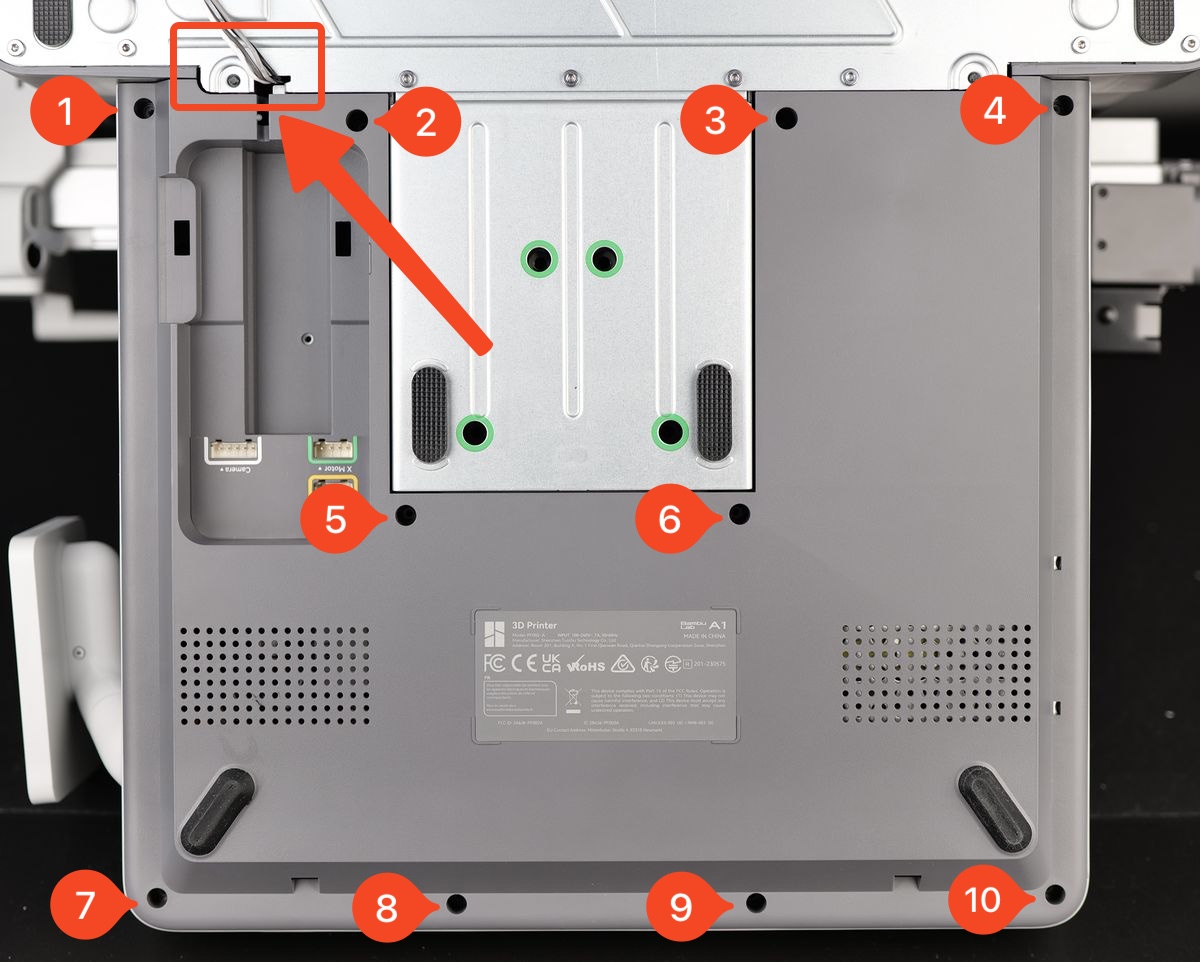

Защелкните нижнюю крышку на месте, затем затяните десять винтов, стараясь не перетянуть их.

Шаг 2:Верните SD-карту в принтер.

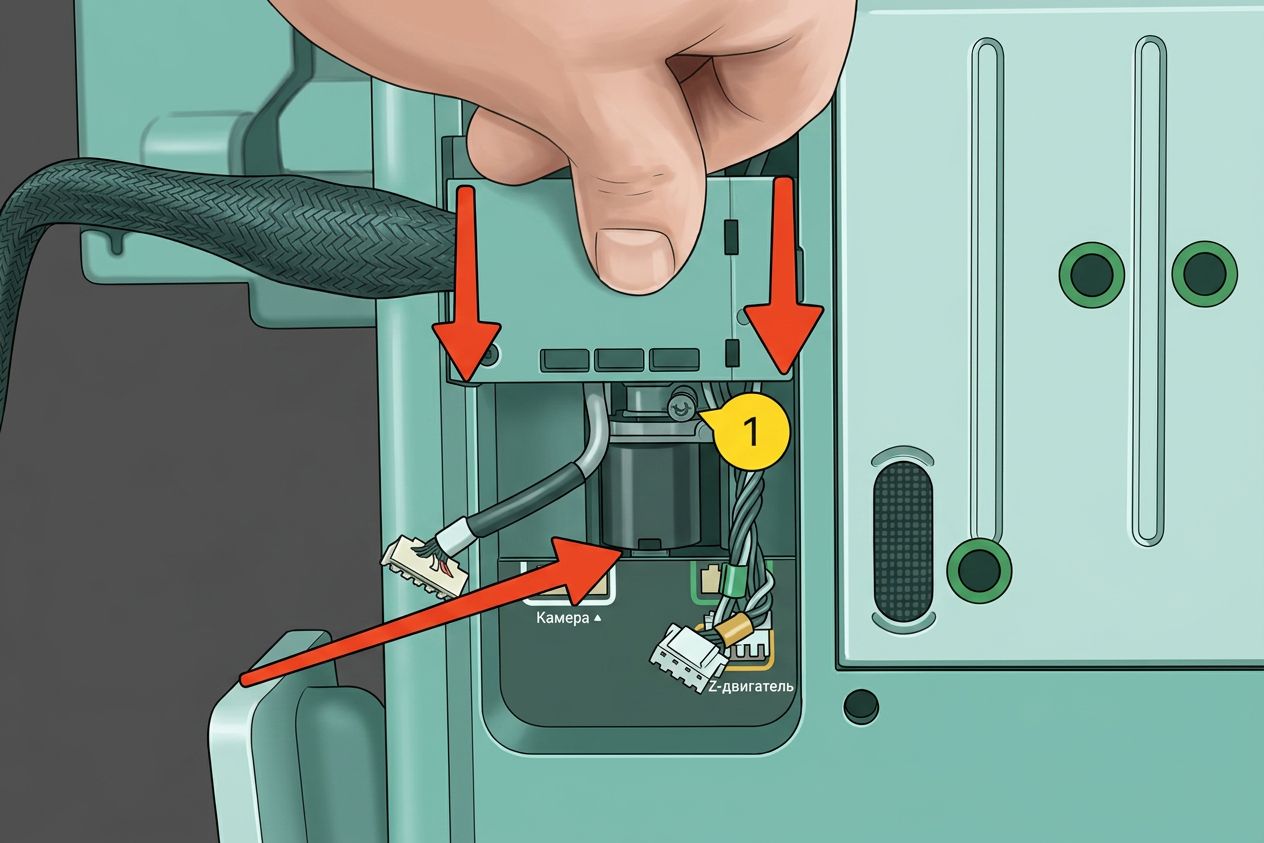

Шаг 3:После выравнивания держателя кабеля нажмите вниз, чтобы убедиться, что USB-кабель полностью вставлен.

Затяните винты, показанные на картинке, чтобы зафиксировать их на месте. Поскольку этот винт вкручивается в пластиковую раму, избегайте перетягивания.

Подключите заново кабели камеры, мотора оси X и мотора оси Z, чтобы завершить установку.

Установите стол нагрева заново

Переверните принтер и поставьте его на устойчивый стол.

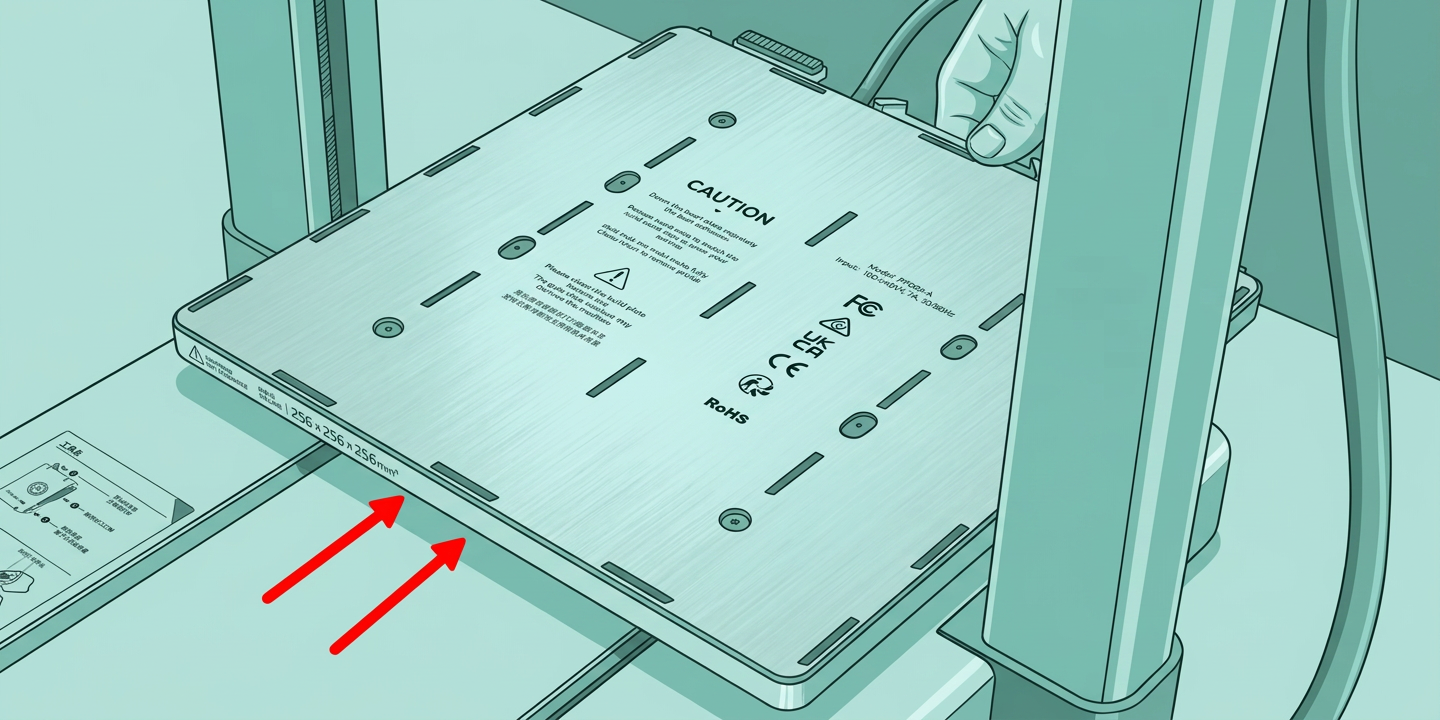

Посмотрите на положение установки с левой (или правой) стороны принтера и поместите стол нагрева на держатель стола нагрева;

Выровняйте четыре отверстия под винты, используйте шестигранный ключ H2.0 для фиксации четырех винтов по диагонали. Обратите внимание, что винты нужно закручивать в отверстия, удаленные от силиконового скребка сопла. Установите четыре мягких резиновых заглушки.

Установите верхнюю крышку оси Y заново

Переместите стол нагрева вперед до упора, вставьте верхнюю крышку оси Y снизу под стол нагрева, продвиньте её вперед до упора, совместите с защелкой и установите верхнюю крышку оси Y внизу.

Калибровка принтера

Шаг 1:Вручную переместите стол нагрева вперед-назад три раза вдоль оси Y, затем повторно затяните винты натяжения (винты натяжения были ослаблены на один оборот при снятии Y-ремня) и закройте.

Шаг 2:Выберите Компенсацию вибрации в меню калибровки и завершите процесс калибровки.

Заключительные заметки

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас возникнут какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем податьтехнический тикетпо вашей проблеме. Пожалуйста, включите фотографию или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
