Руководство по распаковке A1 mini и A1 mini combo

Мы рекомендуем посмотреть видео перед распаковкой, чтобы убедиться в правильности выполнения операций.

Между вашим принтером и тем, что показано в видео распаковки, могут быть небольшие различия в защитных пленках, пене и картоне.

Экран покрыт одной или двумя защитными пленками для предотвращения загрязнения во время производства и транспортировки. Если защитных пленки две, на первой будет отрывной язычок, чтобы вы могли ее снять. Если защитная пленка одна, отрывного язычка не будет. Любая из этих двух ситуаций нормальна для нового принтера.

Если на экране вашего принтера две защитные пленки, вы можете снять первую. Если пленка одна, вы можете решить, оставить ли ее. Однако мы рекомендуем оставить одну пленку, чтобы избежать царапин при использовании.

Образцы филамента больше не включены в последнюю упаковку серии A1. Предметы в наборе инструментов помещены в прозрачные пластиковые пакеты.

Важное напоминание:

Ось Y A1 mini использует полно-металлические направляющие ролики, что гарантирует пользователям отсутствие необходимости часто регулировать подвижные компоненты A1 mini. Однако требуется регулярная смазка и очистка для снижения износа и шума, поддержания точности принтера и срока службы, а также эффективного предотвращения коррозии направляющих.

Каждый принтер получает определенную смазку перед отправкой с завода. Однако на принтер наносится лишь небольшое количество смазочного масла, чтобы избежать избытка масла, которое может капнуть на корпус во время транспортировки, вызывая заметные пятна и портя внешний вид.

Поэтому мы настоятельно рекомендуем нанести соответствующее количество смазочного масла на направляющие оси Y вашего принтера при распаковке, убедившись, что вся направляющая смазана.

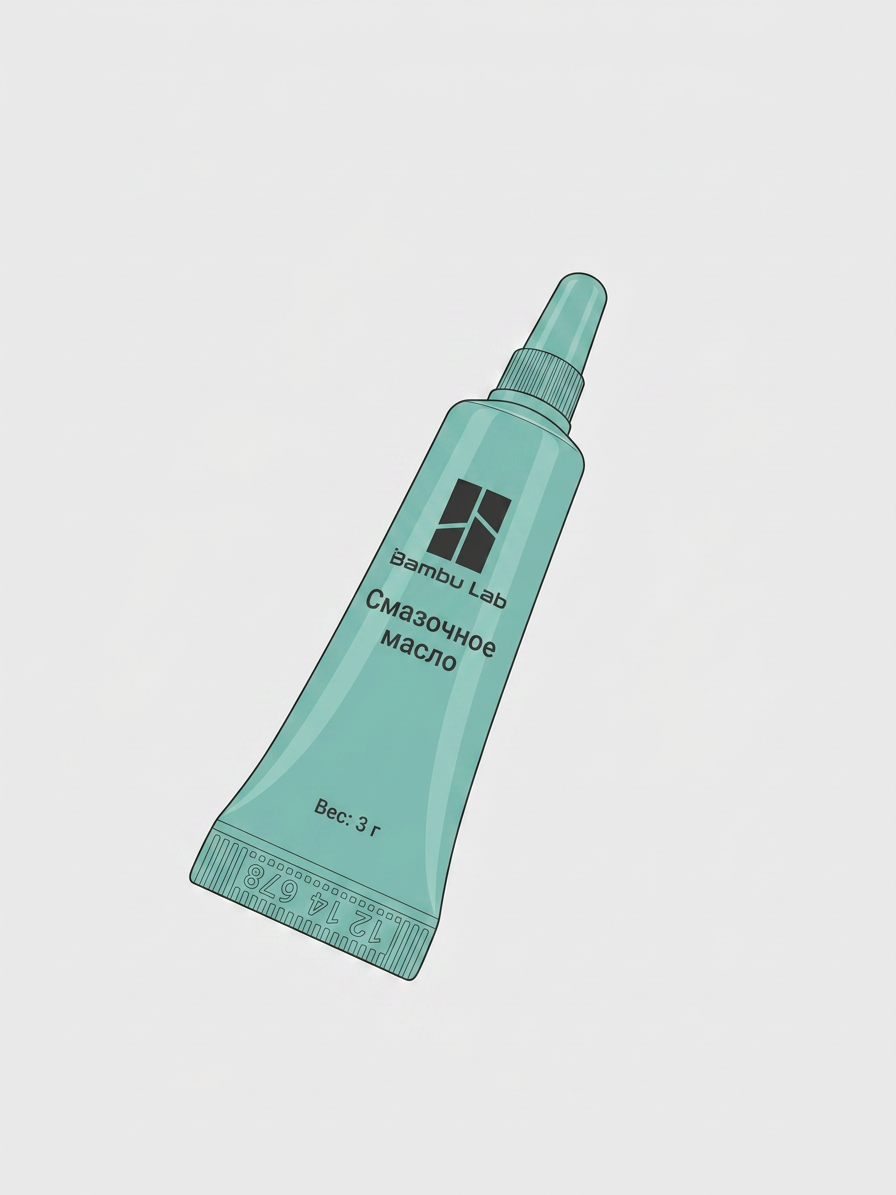

Смазочное масло входит в комплект аксессуаров. Пожалуйста, обратитесь к сопроводительному видео для инструкций по нанесению смазки:

Нажмите здесь, чтобы посмотреть видео

Изображение направляющих оси Y после правильной смазки.

Шаги по распаковке и извлечению A1 mini, AMS lite и их аксессуаров

Защитная пена может отличаться от той, что показана на видео распаковки. Пожалуйста, ориентируйтесь на полученный вами принтер для получения точной информации. Например, на некоторых машинах защитная пена установлена под нагревательной платформой, которую необходимо удалить в процессе распаковки. В ранних коробках образцы филамента Bambu включены при распаковке, тогда как в последней упаковке образцы филамента Bambu в коробке не включены.

Поверхность экрана покрыта одним или двумя слоями защитной пленки, цель которых — предотвратить загрязнение во время производства и транспортировки. Независимо от того, в каком состоянии вы его получили, это нормальный новый принтер.

Некоторые принтеры производятся с двумя слоями защитной пленки (первый слой имеет отрывной язычок), в то время как другие имеют только один слой (если вы не видите отрывного язычка, это означает, что слой только один). Оба варианта будут поставляться одновременно, и вы должны ориентироваться на фактический принтер, который вы получили.

Если на экране вашего принтера два слоя пленки, вы можете снять внешний слой. Если слой только один, вы можете решить, снимать его или нет. Однако мы рекомендуем оставить последний слой, чтобы избежать царапин при использовании экрана.

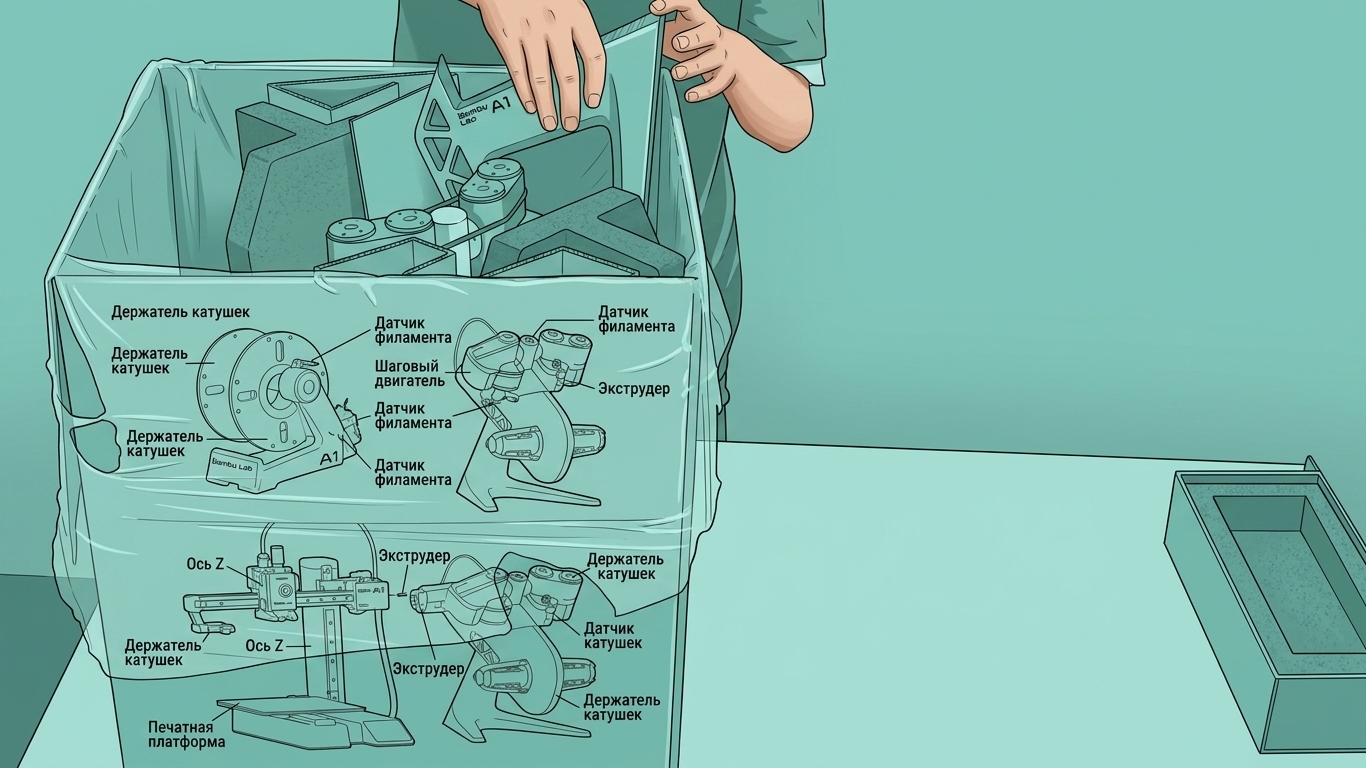

1. Снимите защитный картон сверху

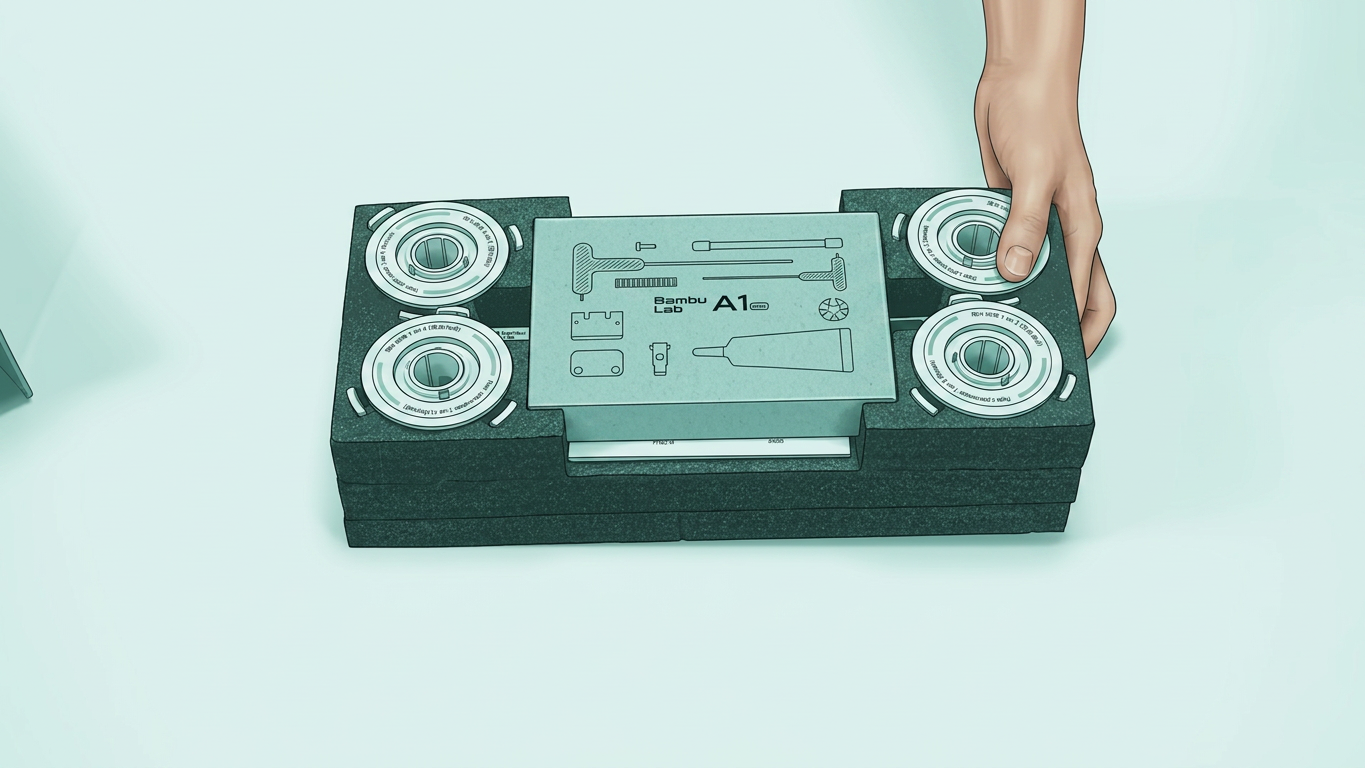

Некоторые аксессуары могут быть встроены в пену, поэтому внимательно проверьте их. Пожалуйста, извлекайте компоненты по одному и не вынимайте все пластиковые упаковочные пакеты из коробки сразу.

2. Внимательно прочитайте руководство по быстрому запуску и заранее ознакомьтесь с мерами предосторожности при распаковке.

Извлеките аксессуары, AMS lite и принтер. При переносе принтера поддерживайте заднюю крышку оси Z рукой и избегайте касания металлических направляющих осей Z и X руками.

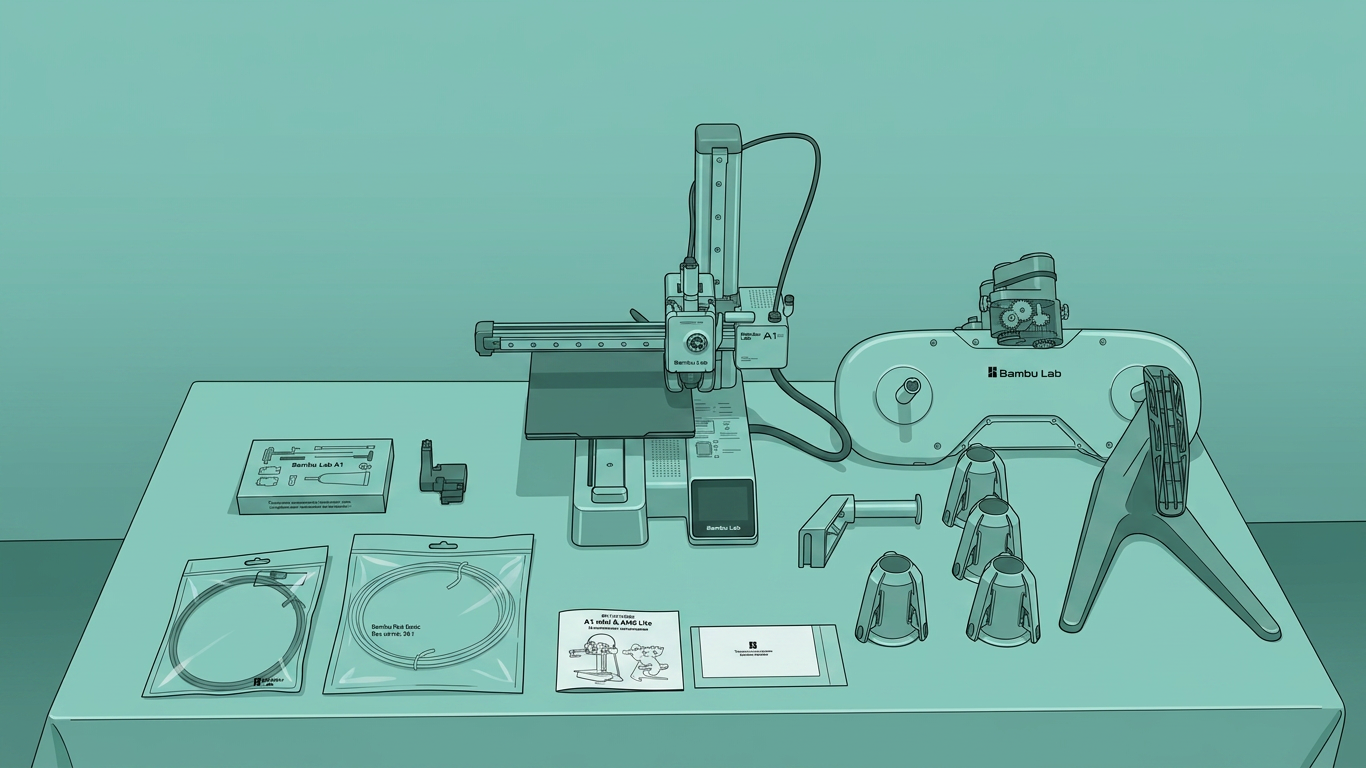

Проверьте аксессуары в коробке

С AMS lite: В упаковочную коробку входят следующие предметы: принтер A1 mini, корпус AMS lite (включая 4-контактный кабель), подставка AMS lite и крепежные винты, вращающийся держатель катушки AMS lite, протирка для промывки и её винты, держатель катушки с кронштейном и его винты, ПТФЭ трубки (580 мм *2, 700 мм *2), текстурированная пластина PEI, образец филамента, инструмент для прочистки сопла, шестигранные ключи (H2 и H1.5), карта памяти 32 GB Micro SD (предустановлена в принтере), протирка сопла нагреваемого стола, органайзер для кабелей, скребок Bambu и его винты, запасной отрезчик филамента, смазочное масло и смазка (2 типа упаковок отправляются случайно), руководство по быстрому запуску, а также отказ от ответственности и инструкции по безопасности.

Без AMS lite: В упаковочную коробку входят следующие предметы: принтер A1 mini, протирка для промывки и её винты, держатель катушки с кронштейном и его винты, ПТФЭ трубка (520 мм *1), текстурированная пластина PEI, образец филамента, инструмент для прочистки сопла, шестигранные ключи (H2 и H1.5), карта памяти 32 GB Micro SD (предустановлена в принтере), протирка сопла нагреваемого стола, органайзер для кабелей, скребок Bambu и его винты, запасной отрезчик филамента, смазочное масло и смазка (2 типа упаковок отправляются случайно), руководство по быстрому запуску, а также отказ от ответственности и инструкции по безопасности.

С AMS lite	Без AMS lite

В самой последней упаковке предметы в наборе инструментов помещены в прозрачные пластиковые пакеты.

Шаги по разблокировке ограничителя оси Z и инструментальной головки.

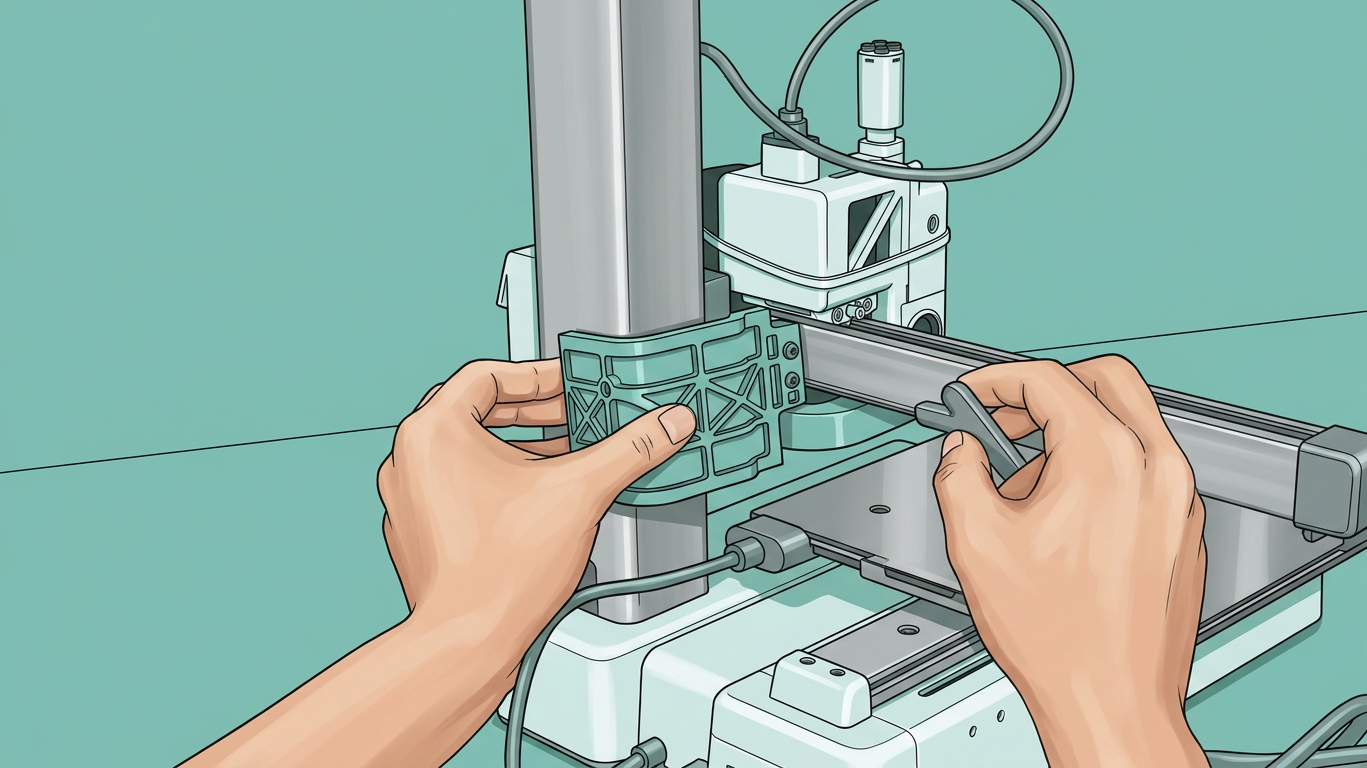

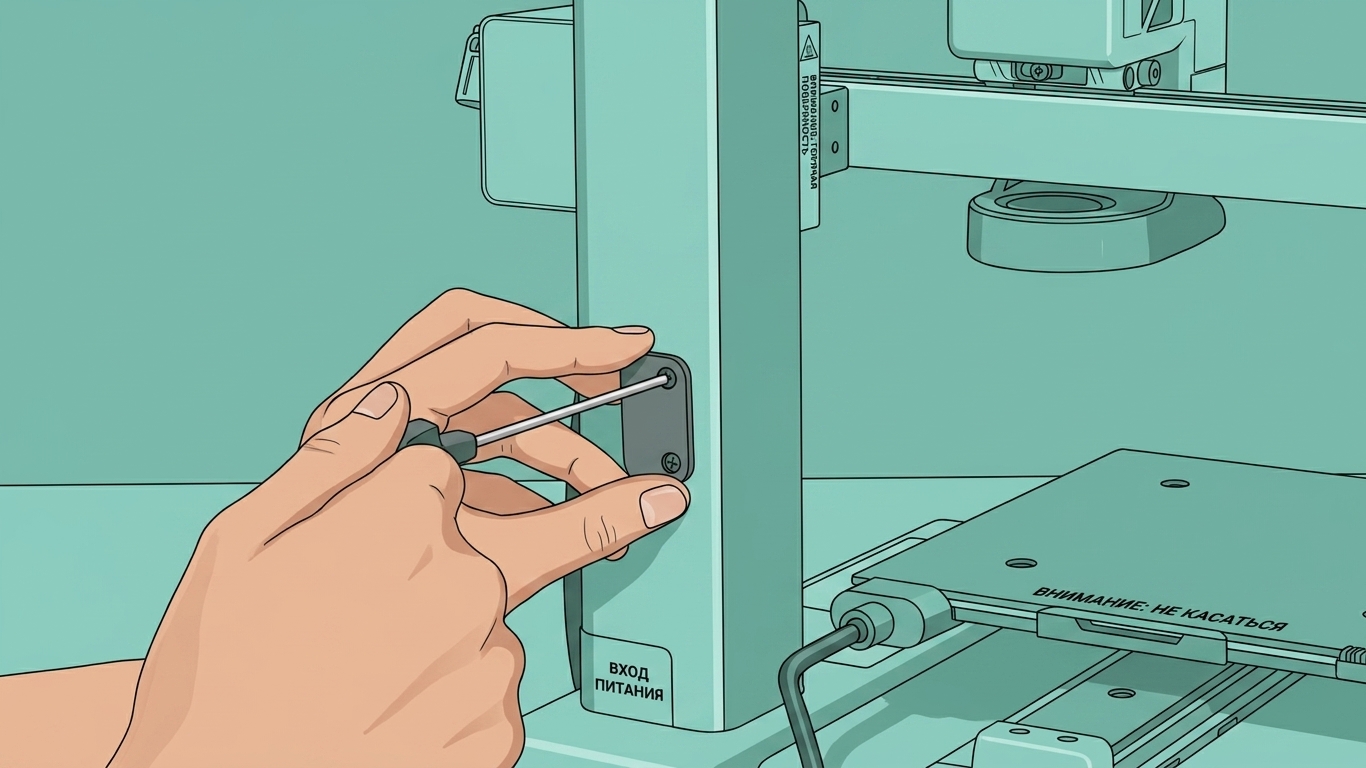

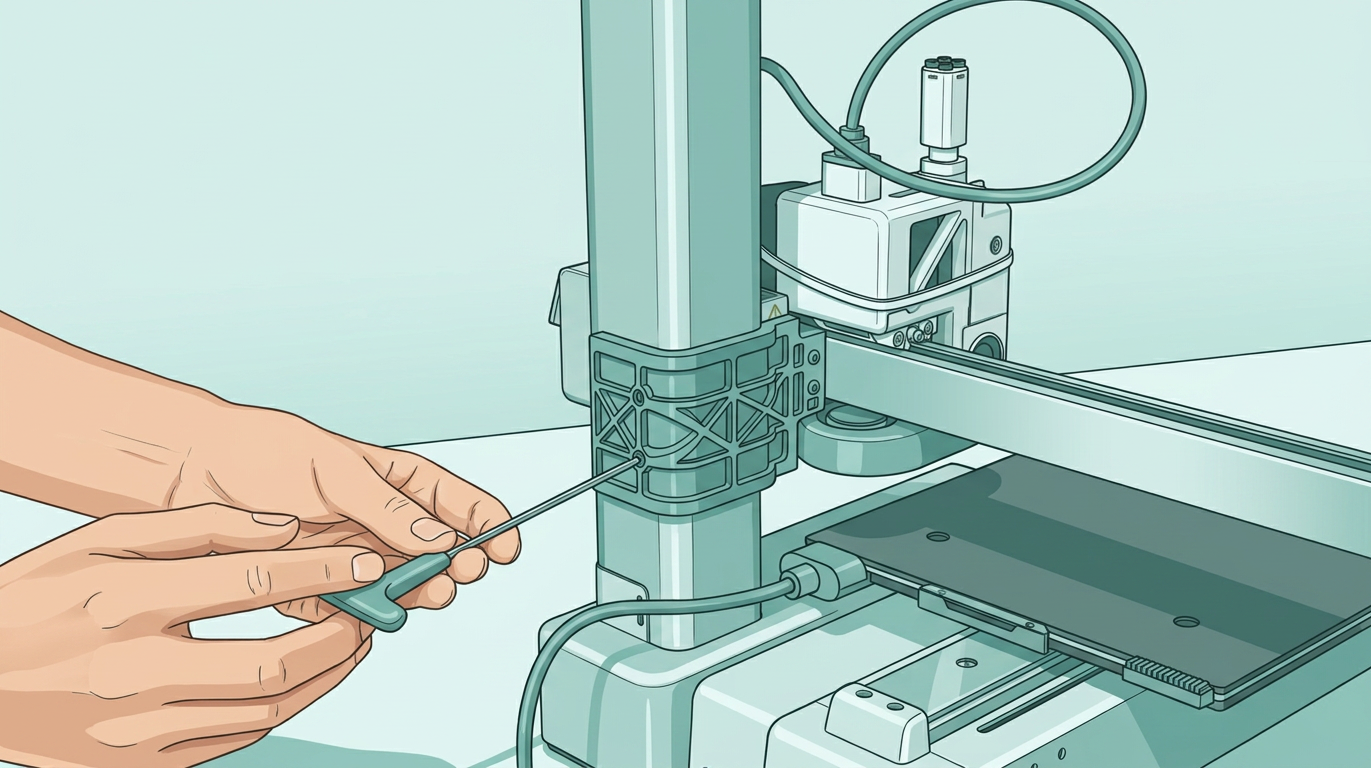

1. Открутите 4 винта, чтобы разблокировать ограничитель оси Z, который используется для защиты принтера во время транспортировки.

2. Перережьте стяжку, обернутую вокруг инструментальной головки.

3. Сдвиньте инструментальную головку немного влево, а затем снимите пенопластовую прокладку.

Если вокруг нагреваемого стола и направляющих есть защитный пенопласт, его следует удалить на этом этапе.

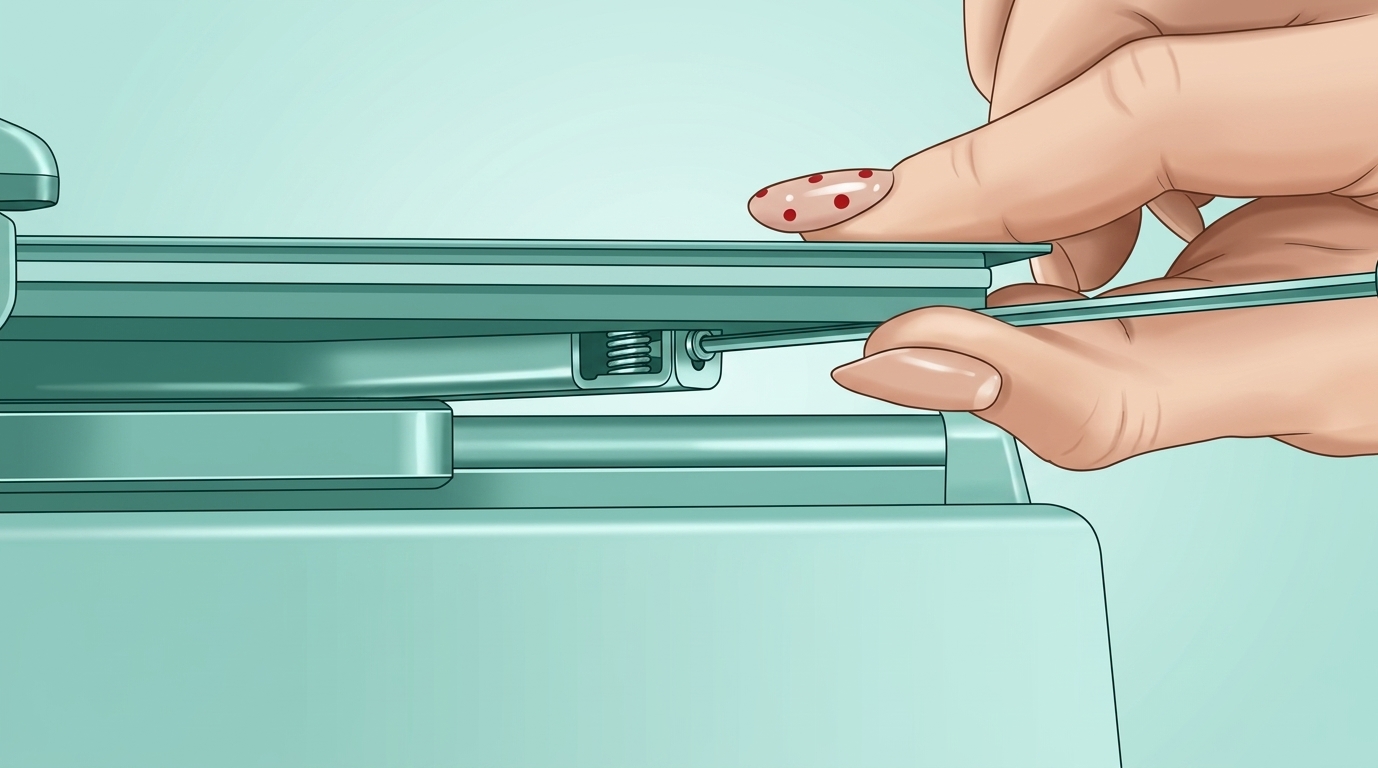

Затяните винты нагреваемого стола.

Чтобы предотвратить повреждение деталей из-за ударов во время транспортировки, 3 винта внизу нагреваемого стола (как показано на зеленой метке на картинке) будут ослаблены в процессе заводской сборки. Поэтому вам нужно их затянуть.

Рекомендуется слегка сдвинуть нагреваемый стол в положение, где можно использовать шестигранный ключ, сначала вставить ключ, а затем зафиксировать ключ и печатную платформу руками, чтобы винты не выпали.

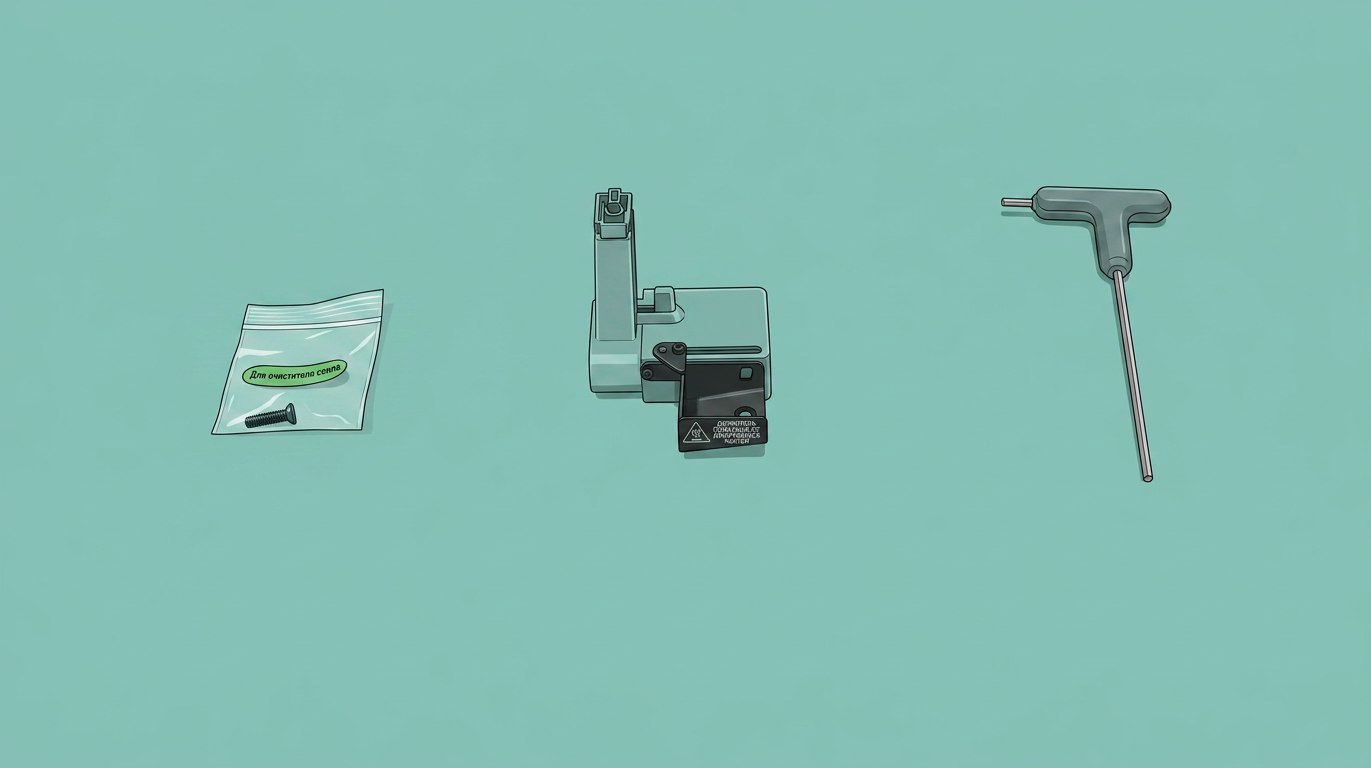

Установите протирку для промывки

Вставьте блок протирки для промывки в паз на конце оси X сзади наперед. Установите винт 1*M3-12 (для протирки для промывки) из набора аксессуаров, чтобы зафиксировать протирку для промывки на месте.

Примечание: После установки протирки для промывки она должна быть параллельна и не соприкасаться с левым краем нагреваемого стола, как показано на картинке ниже:

Шаги по установке держателя катушки

1. Установите базовую пластину держателя катушки с помощью 2*M3-8 винтов (для держателя катушки) из набора аксессуаров. Обратите внимание на ориентацию установки.

Если вы хотите печатать с помощью AMS lite, этот шаг будет необязательным.

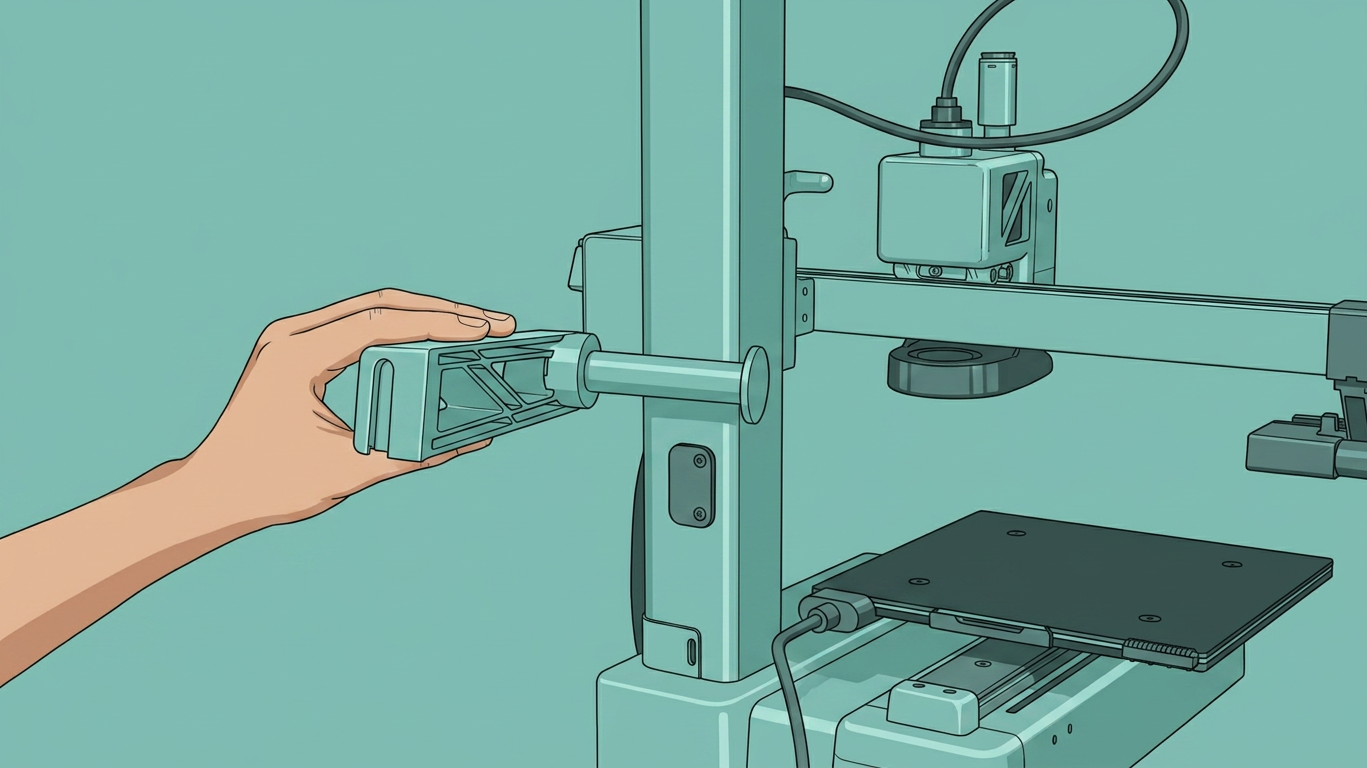

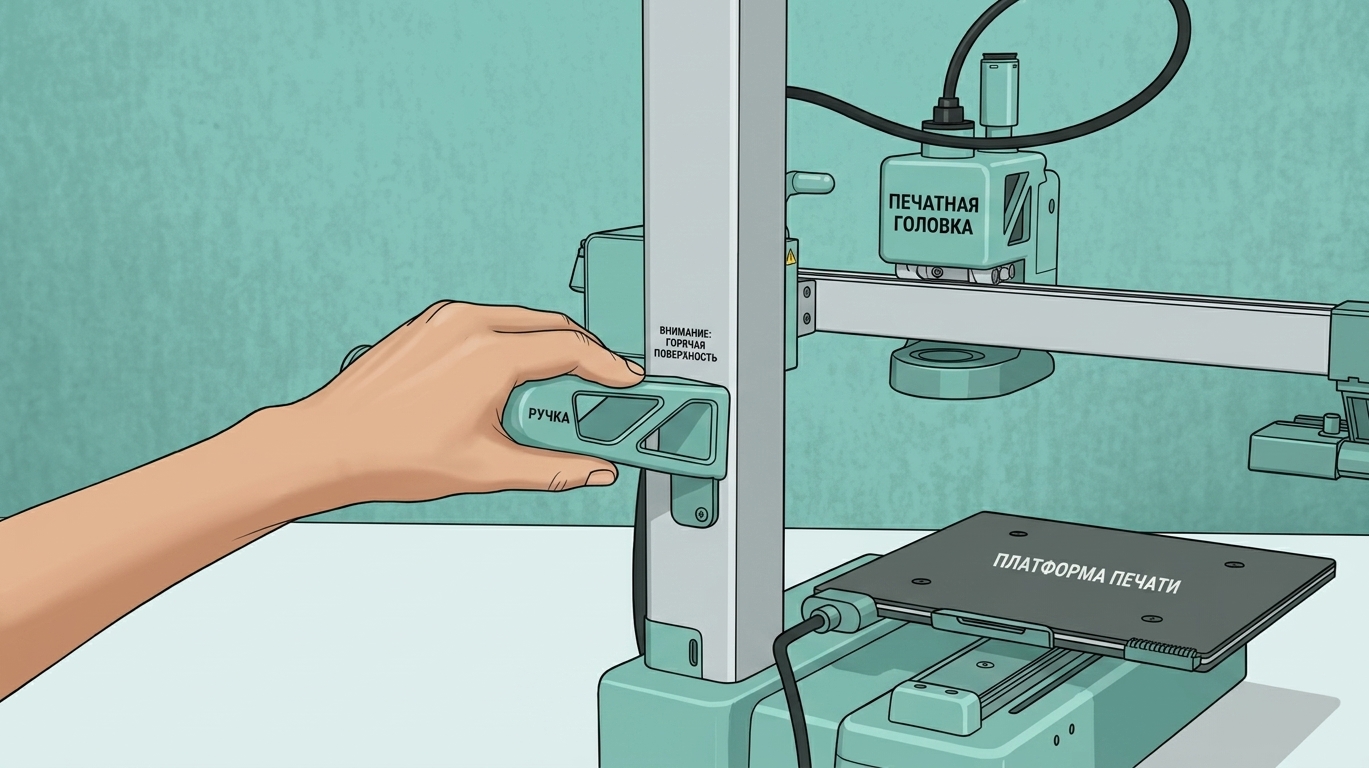

2. Вставьте держатель катушки сверху вниз до упора

Убедитесь, что ориентация держателя катушки совпадает с направлением паза.

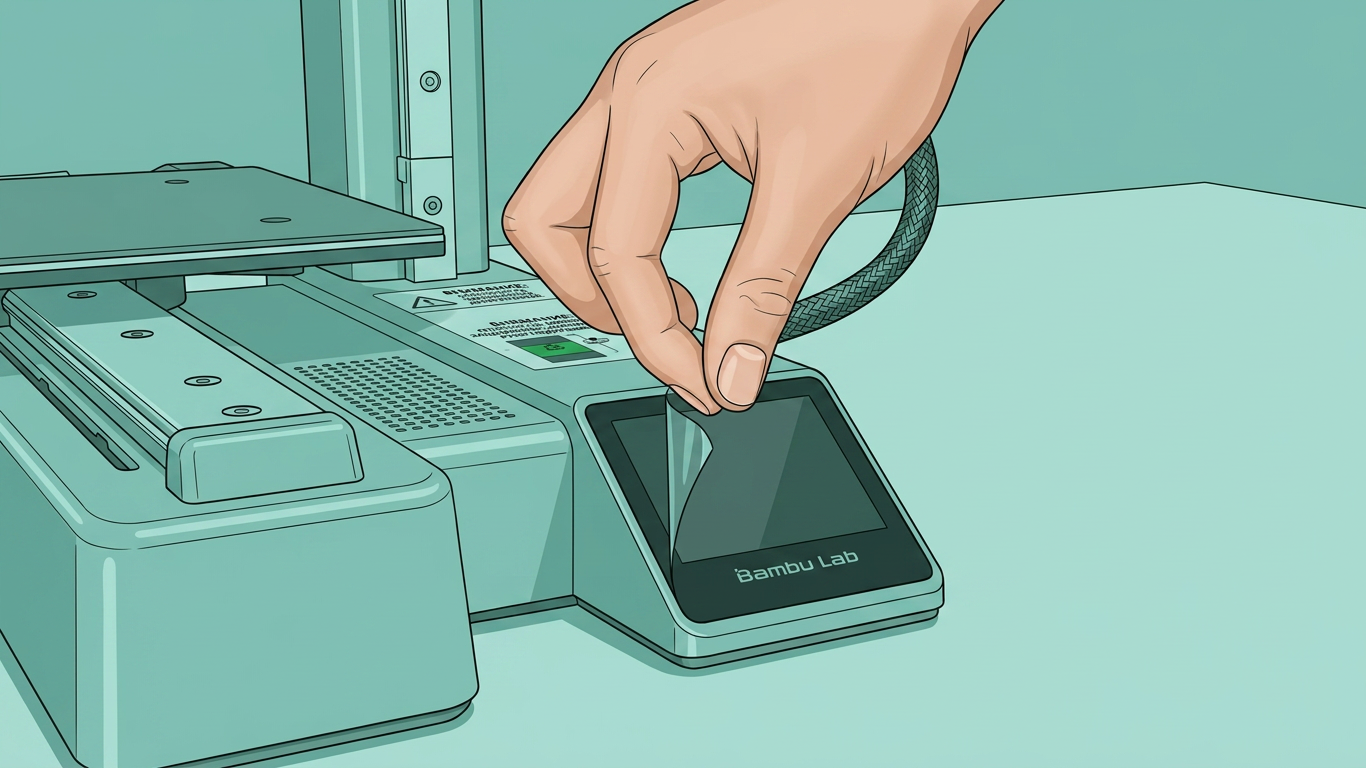

Снимите защитные пленки с камеры и экрана

	Экран покрыт одной или двумя защитными пленками для предотвращения загрязнения во время производства и транспортировки. Если защитных пленки две, на первой будет отрывной язычок, чтобы вы могли ее снять. Если защитная пленка одна, отрывного язычка не будет. Любая из этих двух ситуаций нормальна для нового принтера.

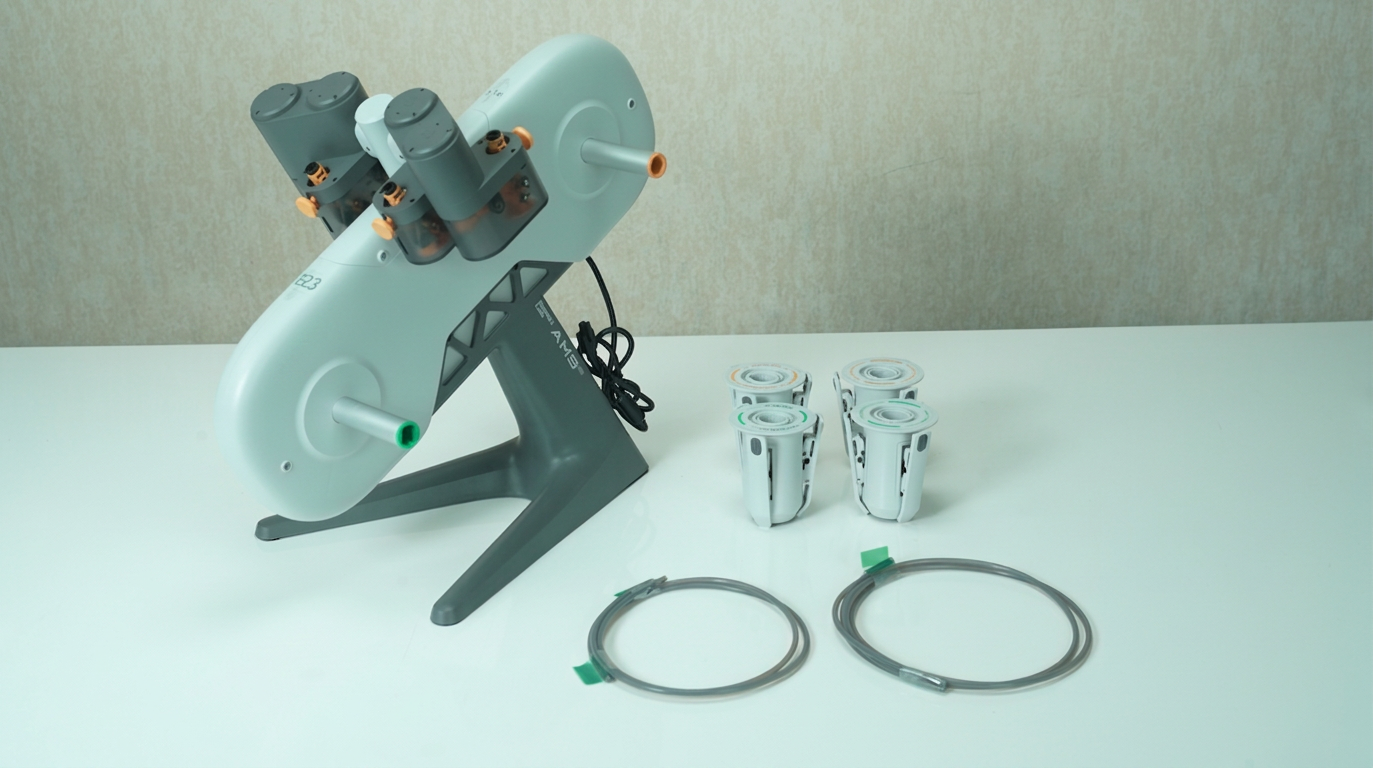

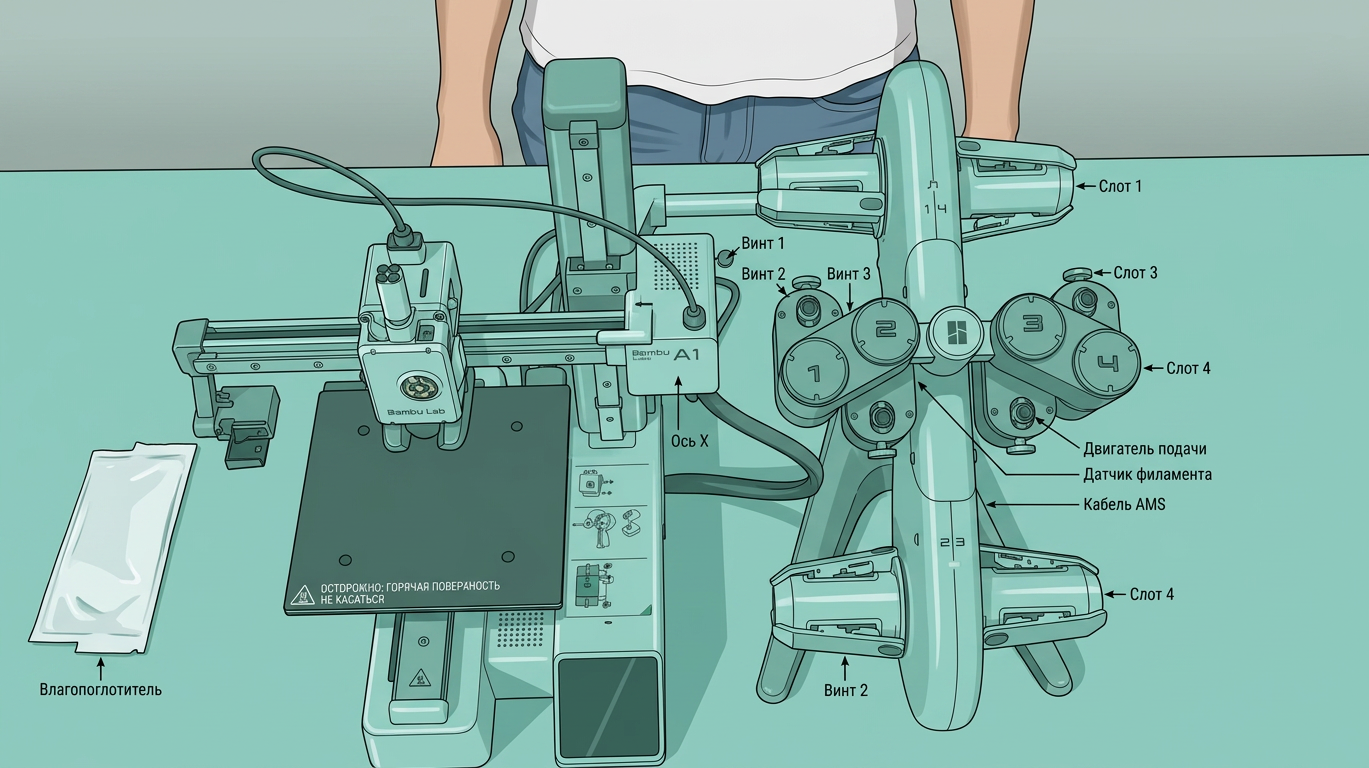

Шаги по сборке AMS lite

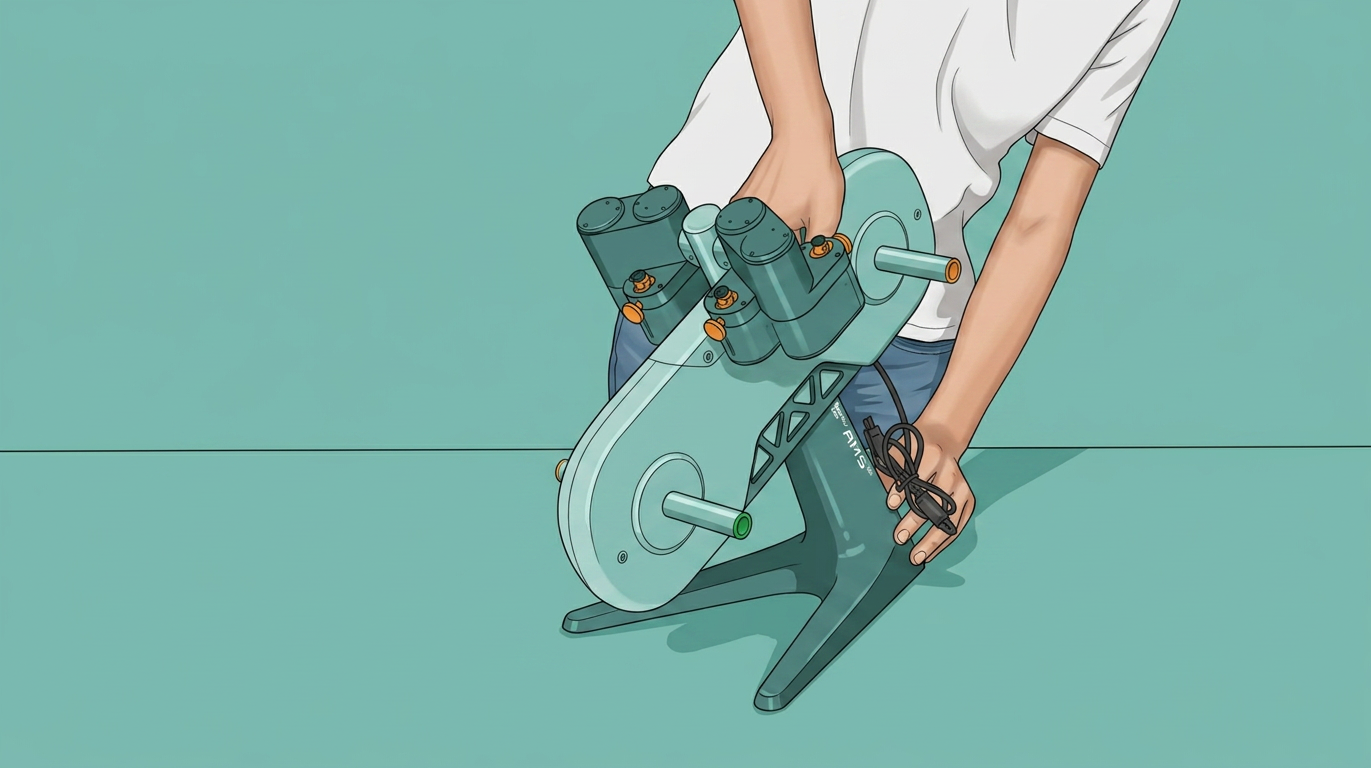

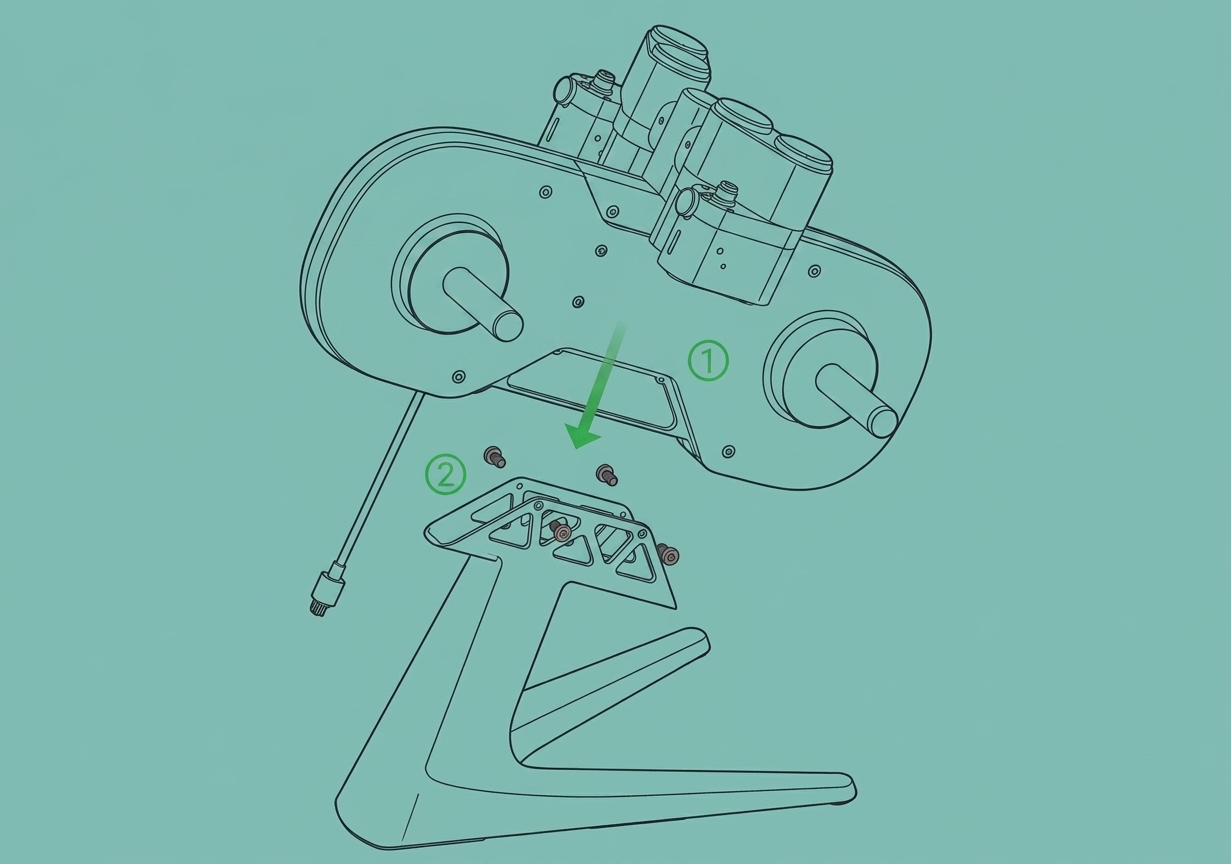

1. Поместите корпус AMS lite на подставку (кабель направлен в заднюю часть AMS).

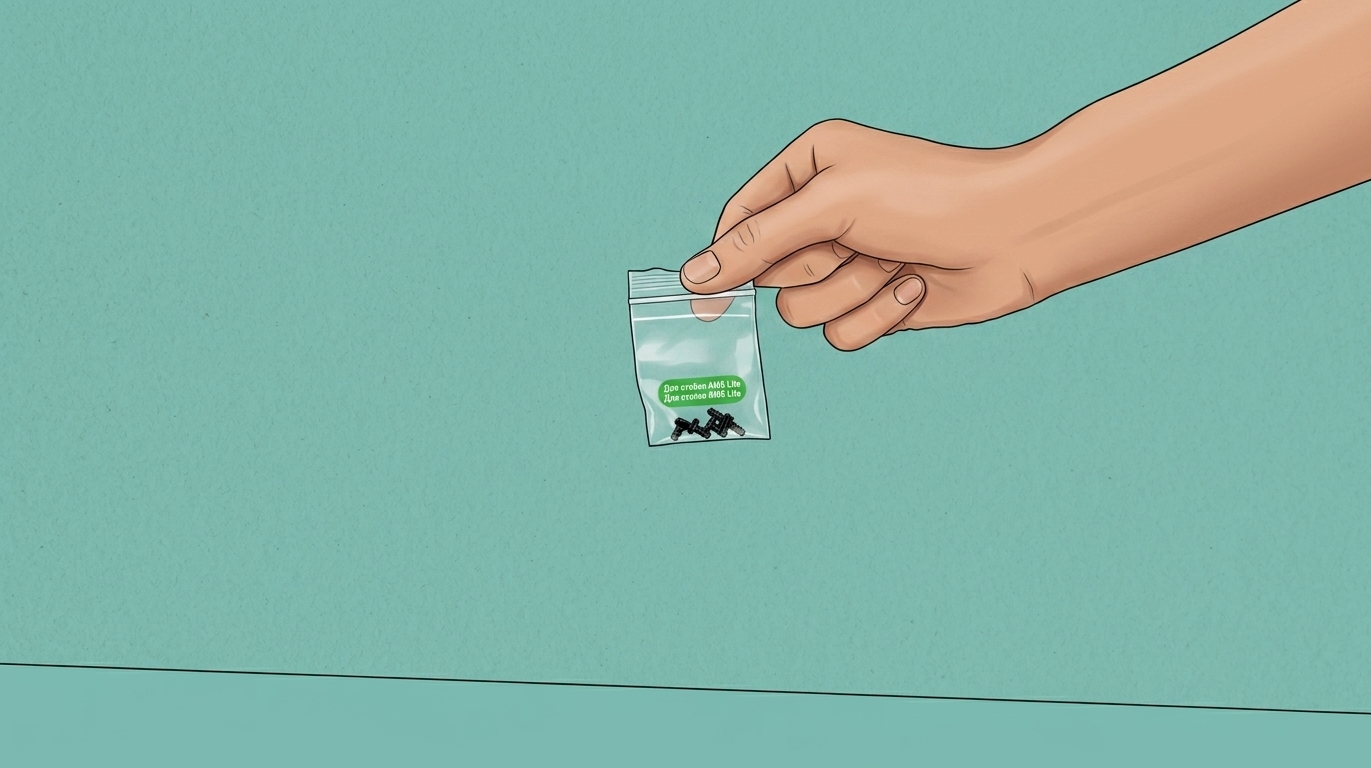

2. Закрепите AMS lite с помощью 4*BT3-8 винтов (для подставки AMS) из комплекта аксессуаров

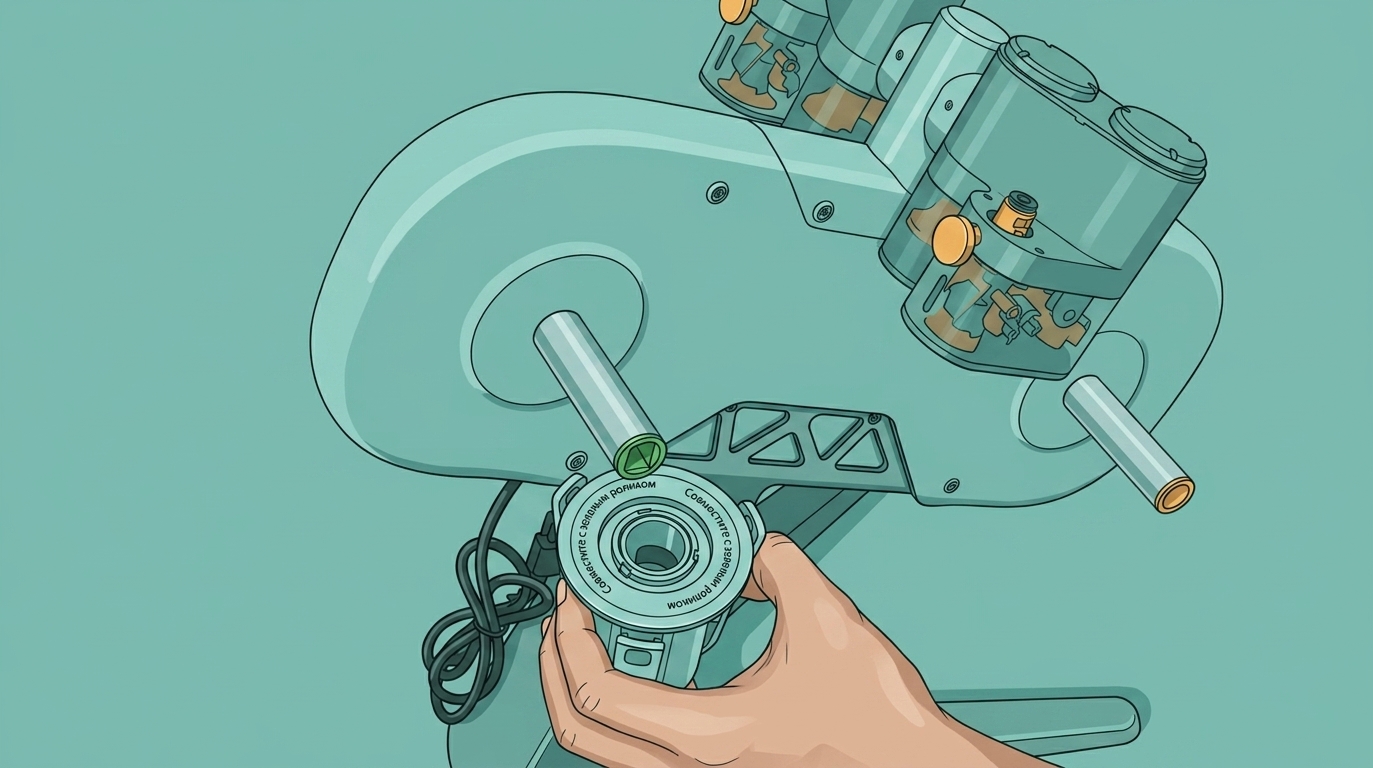

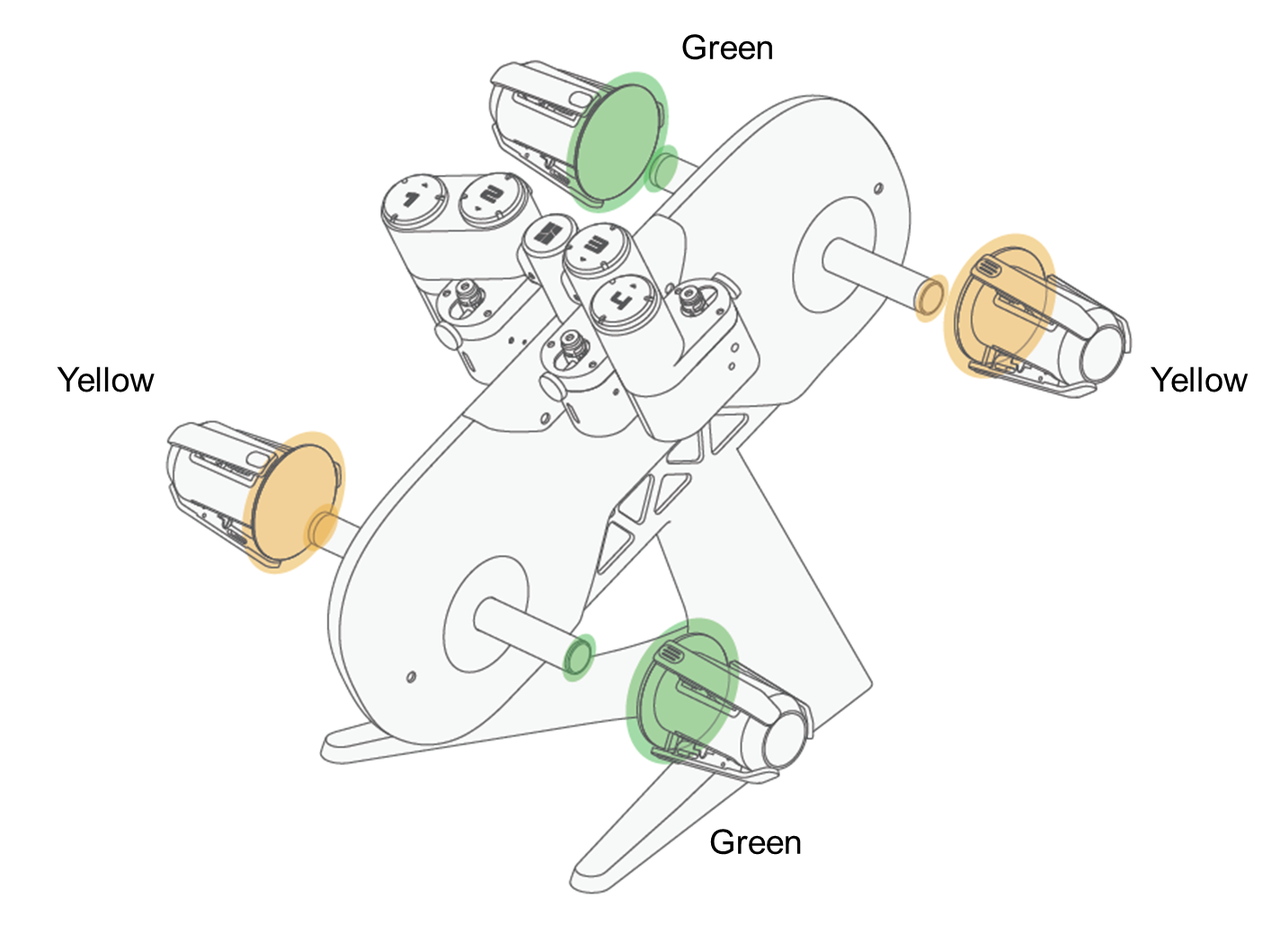

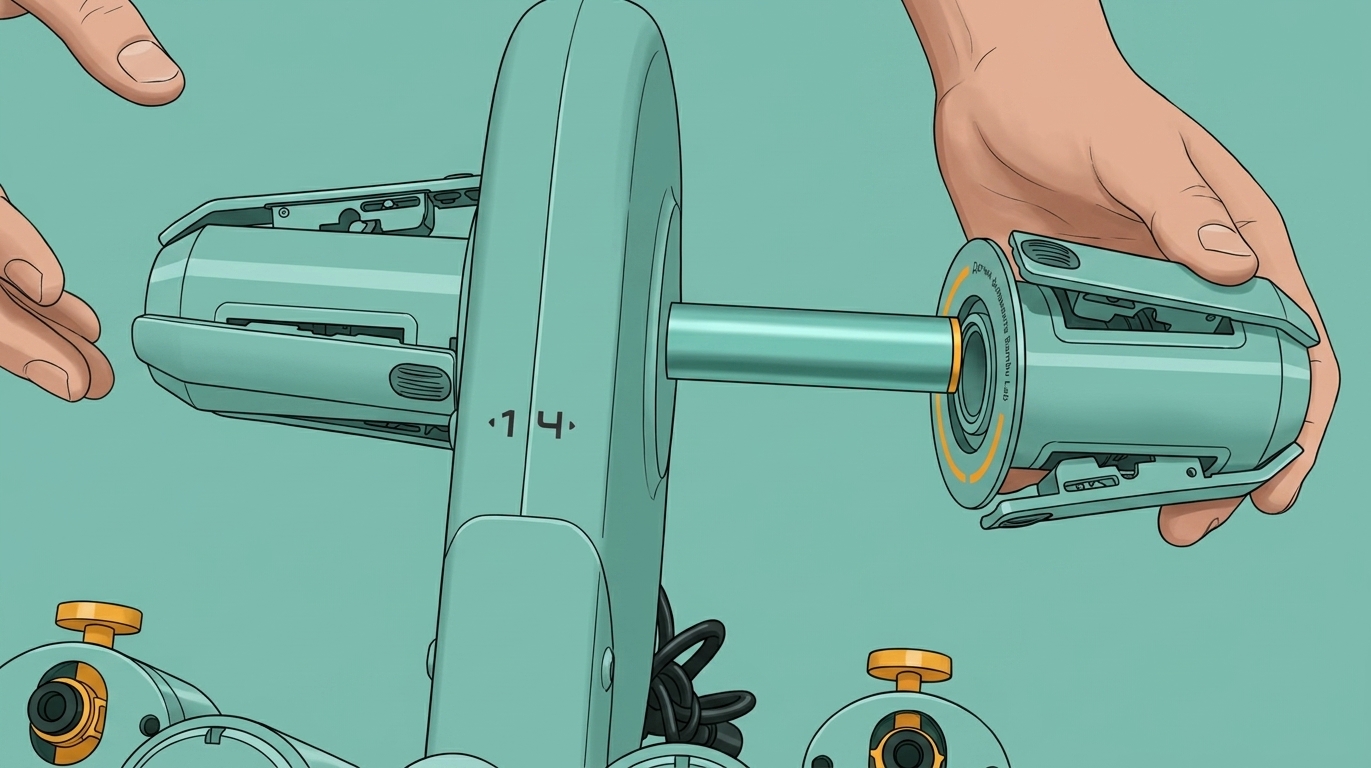

3. Вставьте вращающиеся держатели катушек до упора. Будьте осторожны и сопоставьте цвета, чтобы не повредить детали (как показано на схеме: желтый совпадает с желтым, зеленый с зеленым)

Желтые вращающиеся держатели катушек имеют внутри шестиугольный зажим, что облегчает выравнивание по фиксирующему положению. Зеленые вращающиеся держатели катушек имеют прямоугольную форму, поэтому рекомендуется предварительно примерно выровнять их с отверстием перед вставкой, затем перемещать их параллельно с небольшими корректировками, чтобы обеспечить выравнивание по фиксирующему положению.

4. После успешной установки вращающихся держателей катушек поместите AMS lite справа от принтера A1 mini

ptfe-tubes">5. Установите PTFE трубки

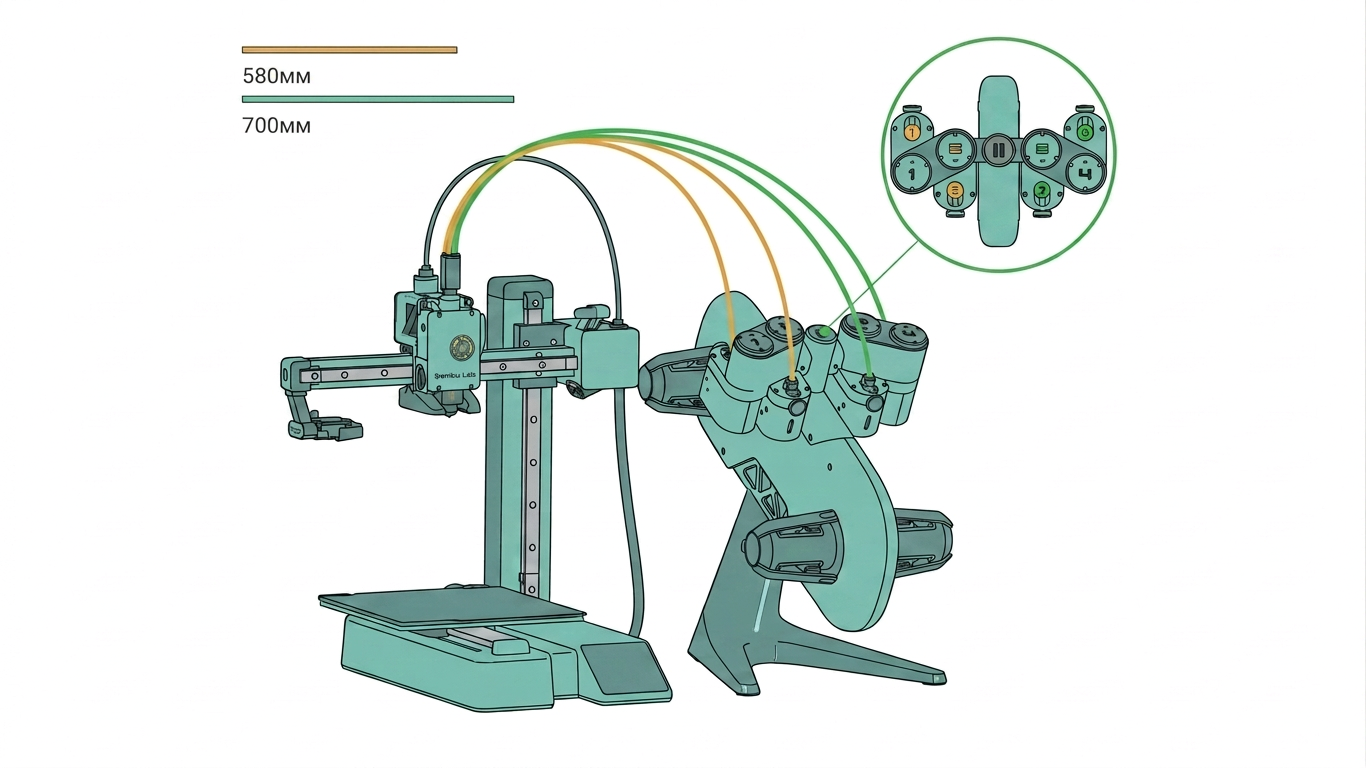

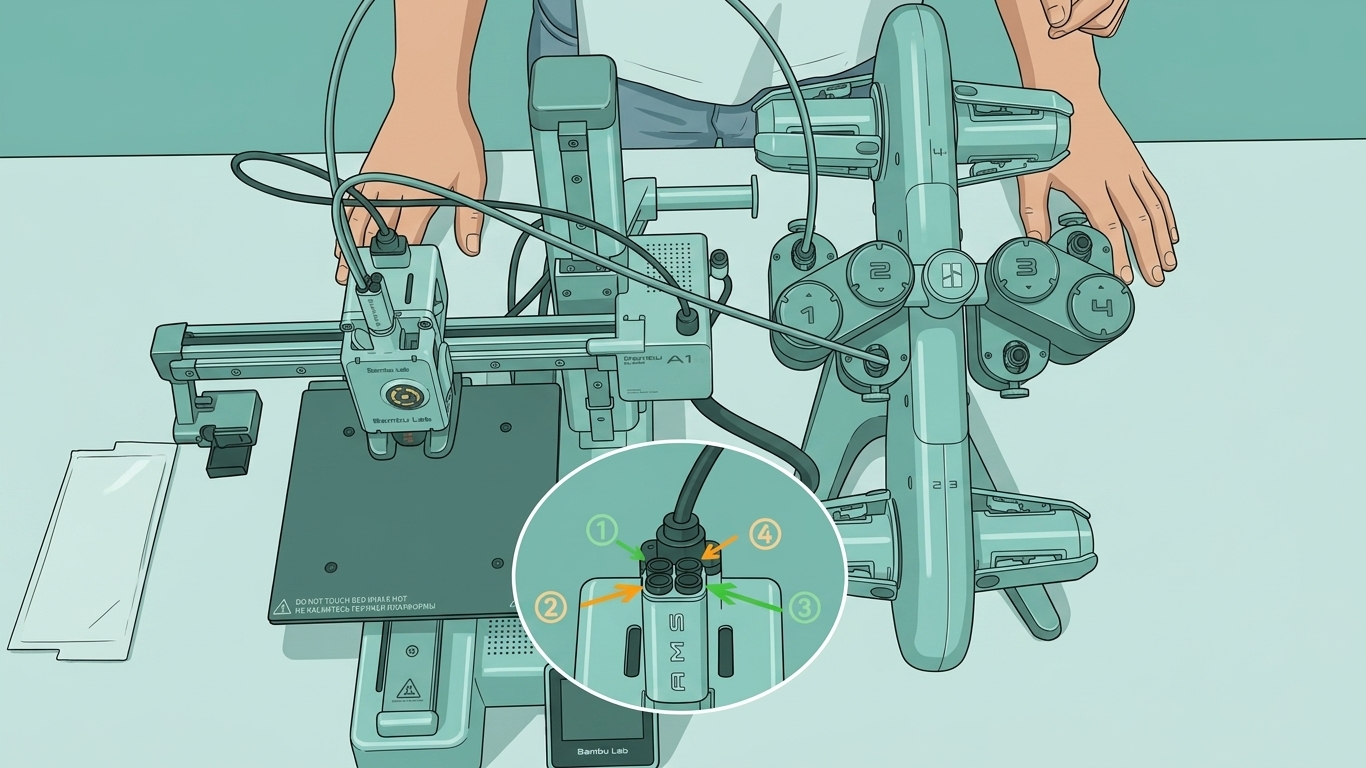

Как показано на рисунках, вставьте 580 мм PTFE трубки в коннекторы подающего механизма 1 и 2. Вставьте другой конец PTFE трубки из порта 1 в левую заднюю часть филаментного хаба, а другой конец PTFE трубки из порта 2 — в левую переднюю часть филаментного хаба. (Вид спереди назад)

Как показано на рисунках, вставьте 700 мм PTFE трубки в коннекторы подающего механизма 3 и 4. Вставьте другой конец PTFE трубки из порта 3 в правую переднюю часть филаментного хаба, а другой конец PTFE трубки из порта 4 — в правую заднюю часть филаментного хаба. (Вид спереди назад)

Примечание: Если вы ошибочно вставили PTFE трубку в процессе установки, обратитесь к этой статье в Wiki для её удаления: Удаление PTFE-трубки принтера серии A1

Вот общее визуальное представление завершенной установки 4 PTFE-трубок:

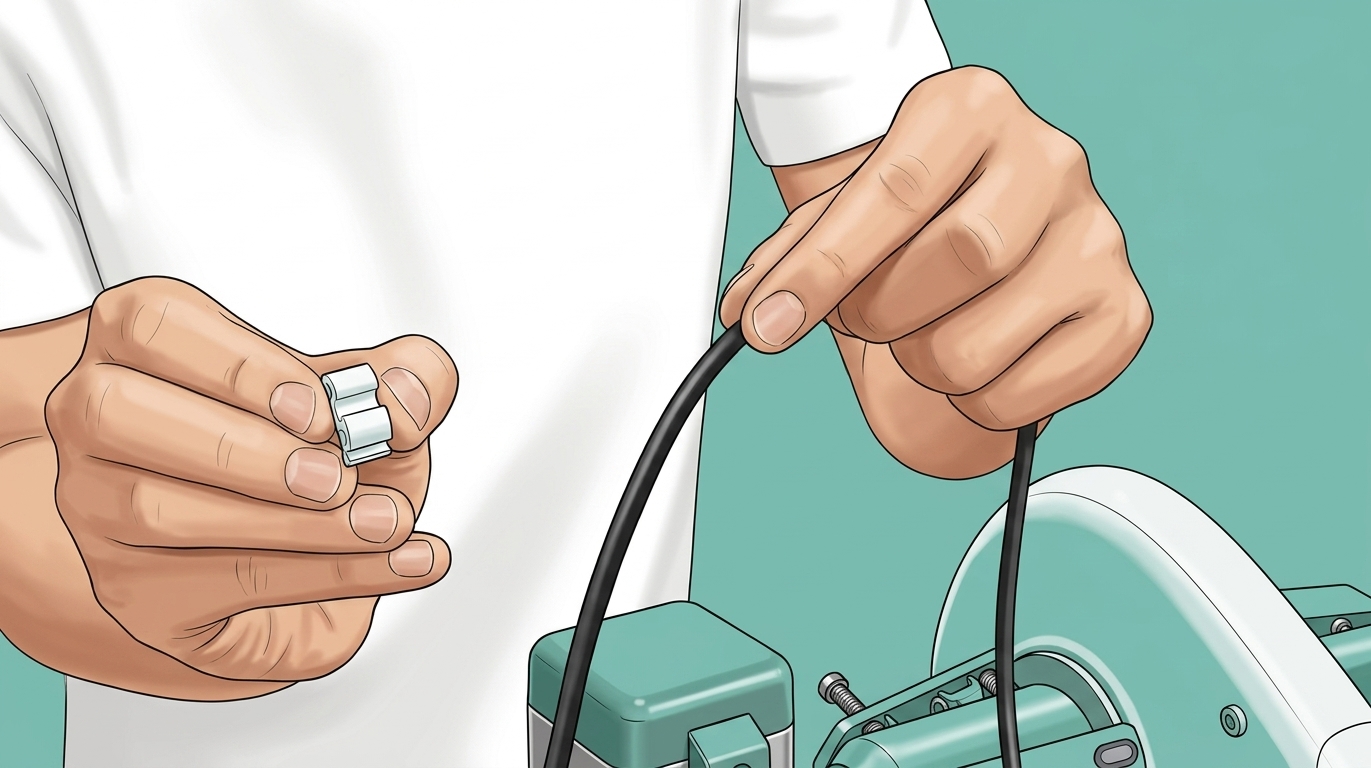

Установите органайзер для кабелей

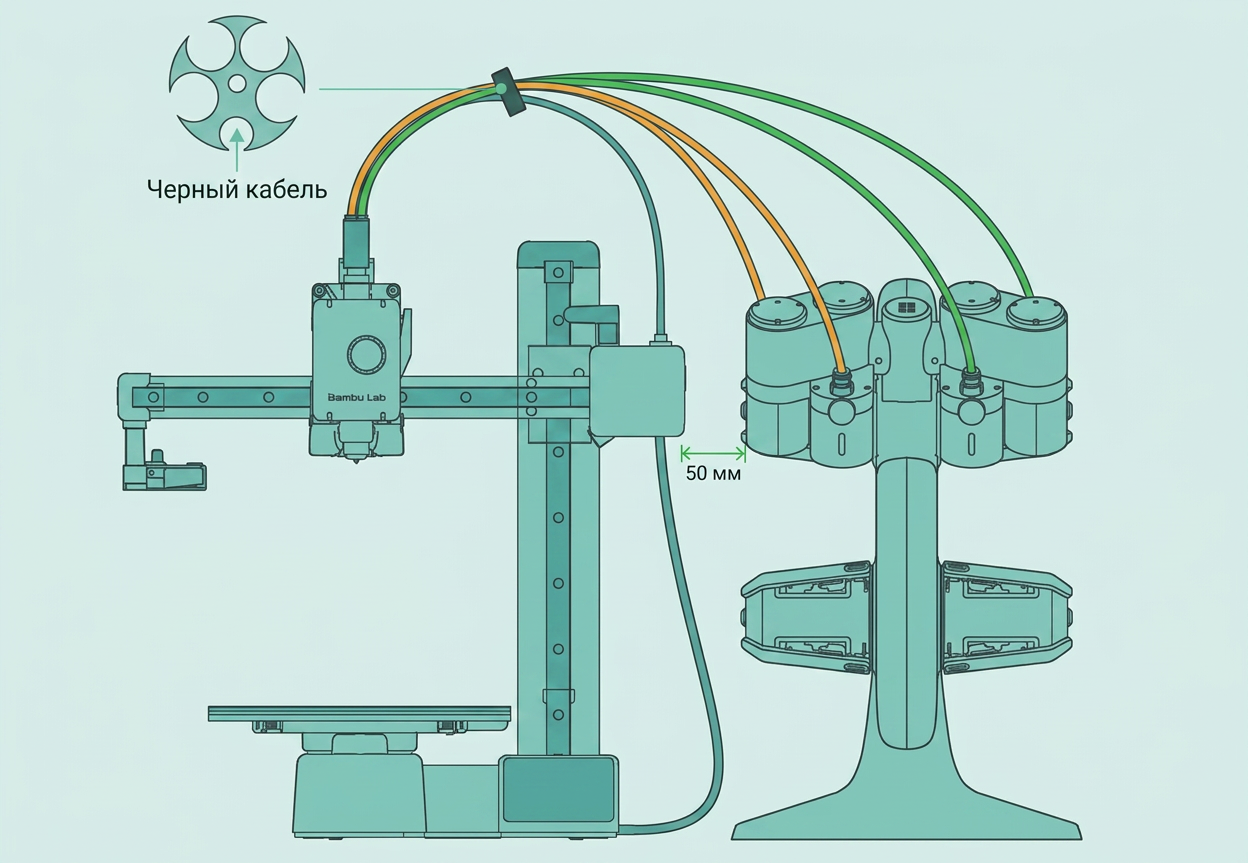

Установите органайзер, как показано на схеме. Закрепите черный кабель в меньшем отверстии, а PTFE-трубки — в остальных четырех больших отверстиях. Обратите внимание, что органайзер для кабелей должен располагаться ближе к концу инструментальной головки, а не к AMS lite.

Рекомендуемое расстояние между A1 mini и AMS lite составляет 50 мм, как показано на схеме.

Включите принтер и AMS lite

Подключите 4-контактный разъем AMS lite к порту на A1 mini. (любой из них). Убедитесь, что 4-контактный кабель вставлен правильно и выровнен по направлению защитного зажима.

Пожалуйста, аккуратно организуйте 4-контактный кабель AMS lite и оплетенный кабель A1 mini отдельно, убедившись, что они не пересекаются друг с другом. Это предотвратит перепутывание или натяжение двух кабелей друг о друга при печати крупногабаритных деталей.

Важное напоминание: защитная пена на вашем принтере может отличаться от той, что показана в видео. Перед подключением принтера к сети убедитесь, что вы удалили всю пену (например, вокруг heated bed).

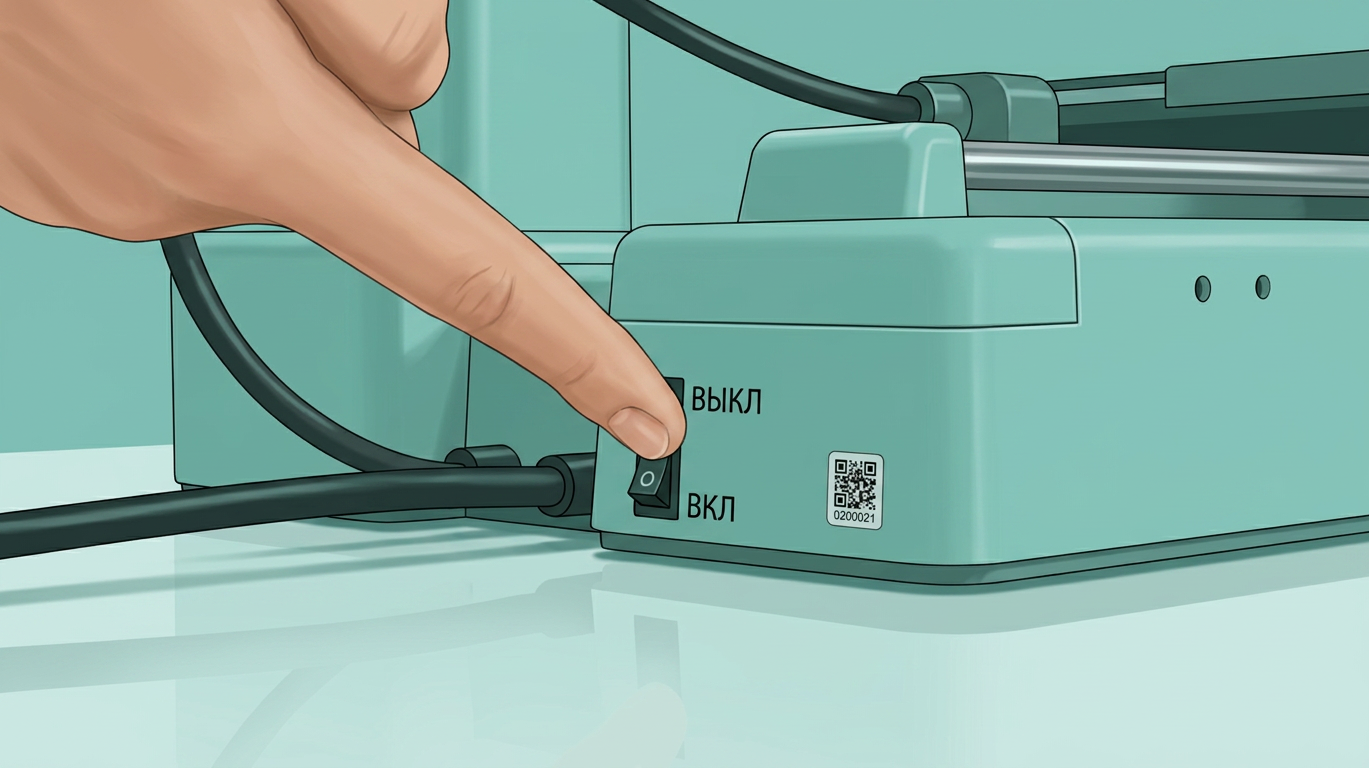

Подключите принтер к источнику питания и включите A1 mini на задней панели.

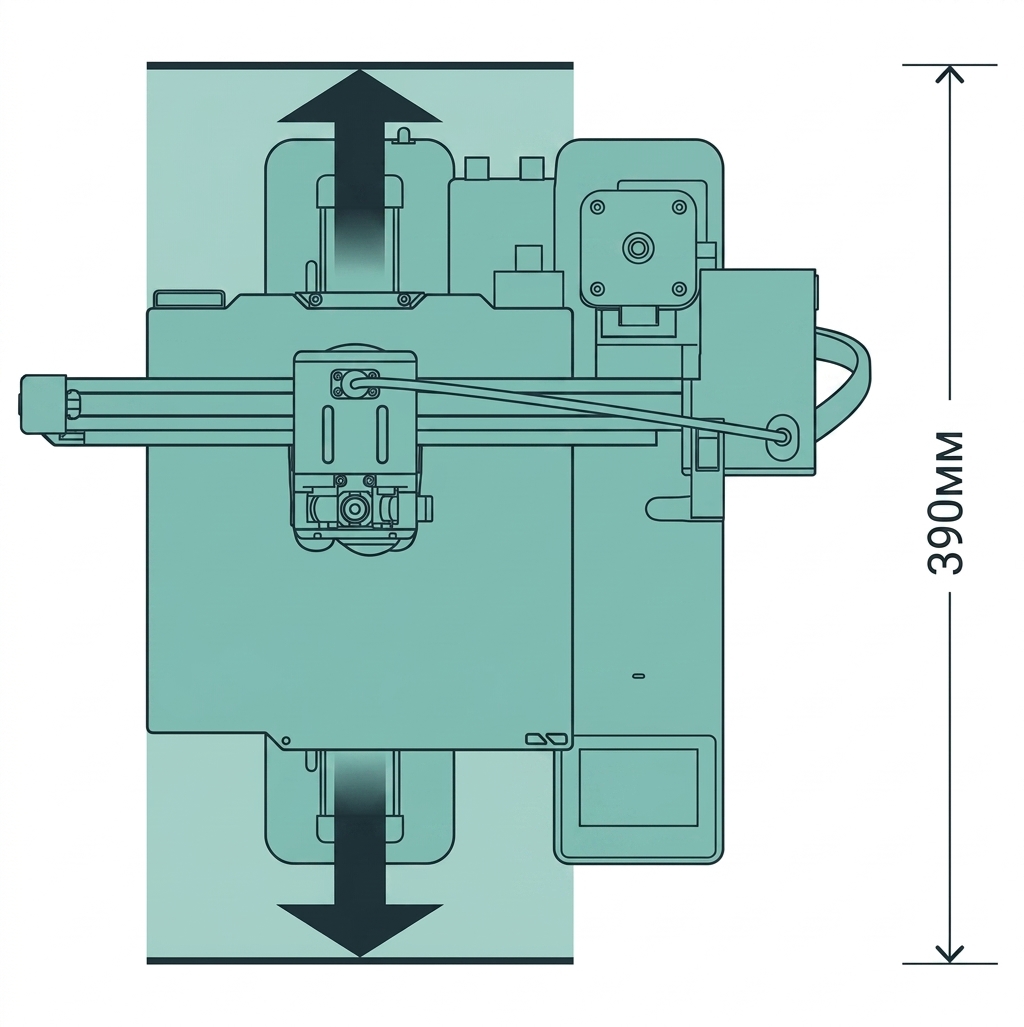

Оставьте безопасное пространство для движения heated bed. (как показано на схеме)

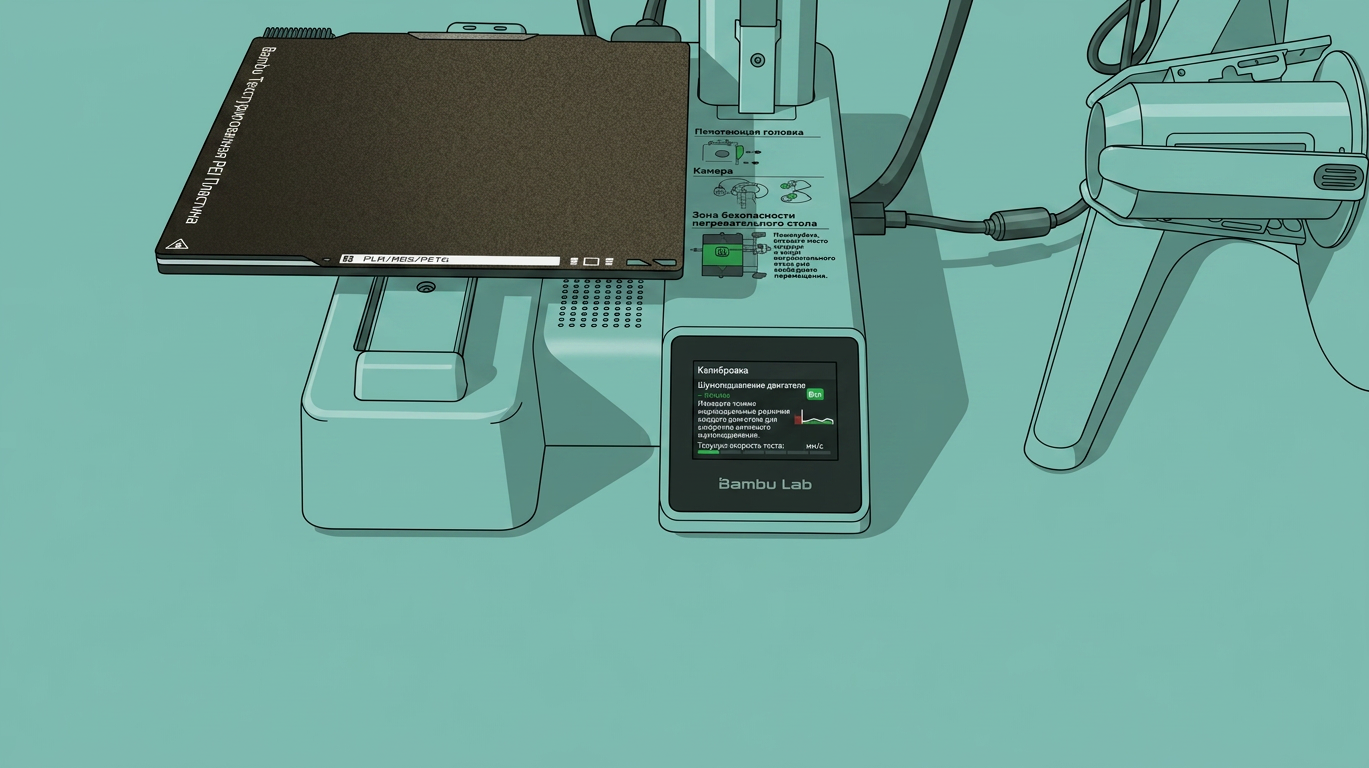

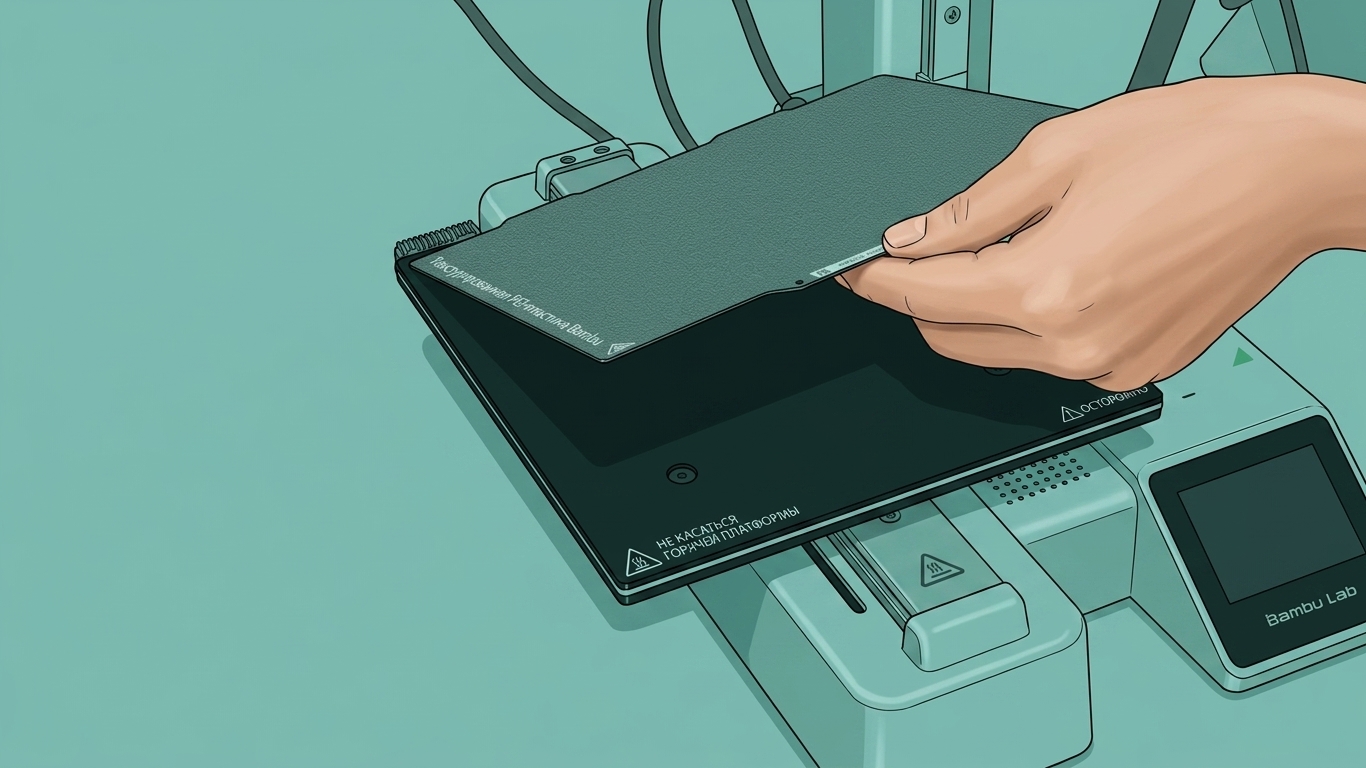

Установите текстурированную PEI-пластину на heated bed и следуйте подсказкам на экране, чтобы завершить процесс инициализации и калибровки.

После включения принтера следуйте подсказкам на экране, чтобы завершить инициализацию и калибровку принтера.

Если вы пропустили процесс настройки сети и шаги привязки Bambu Handy во время распаковки, вы все равно можете подключить и привязать принтер к Bambu Handy на странице настроек после завершения калибровки принтера.

Приложение: Установка внешнего держателя катушки филамента и начало первой печати с A1 mini

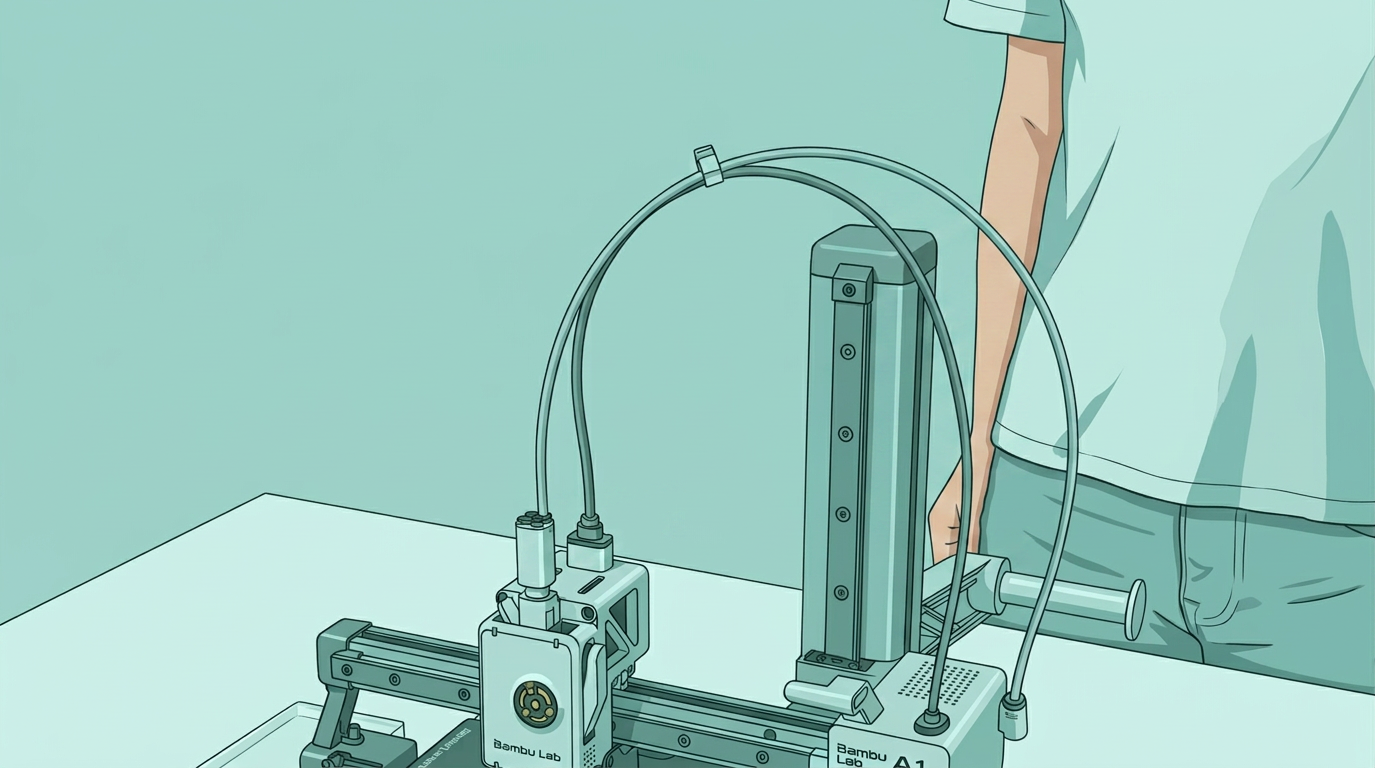

Если вы хотите использовать внешний держатель катушки филамента, вы можете следовать картинке ниже для установки PTFE-трубки и держателя катушки.

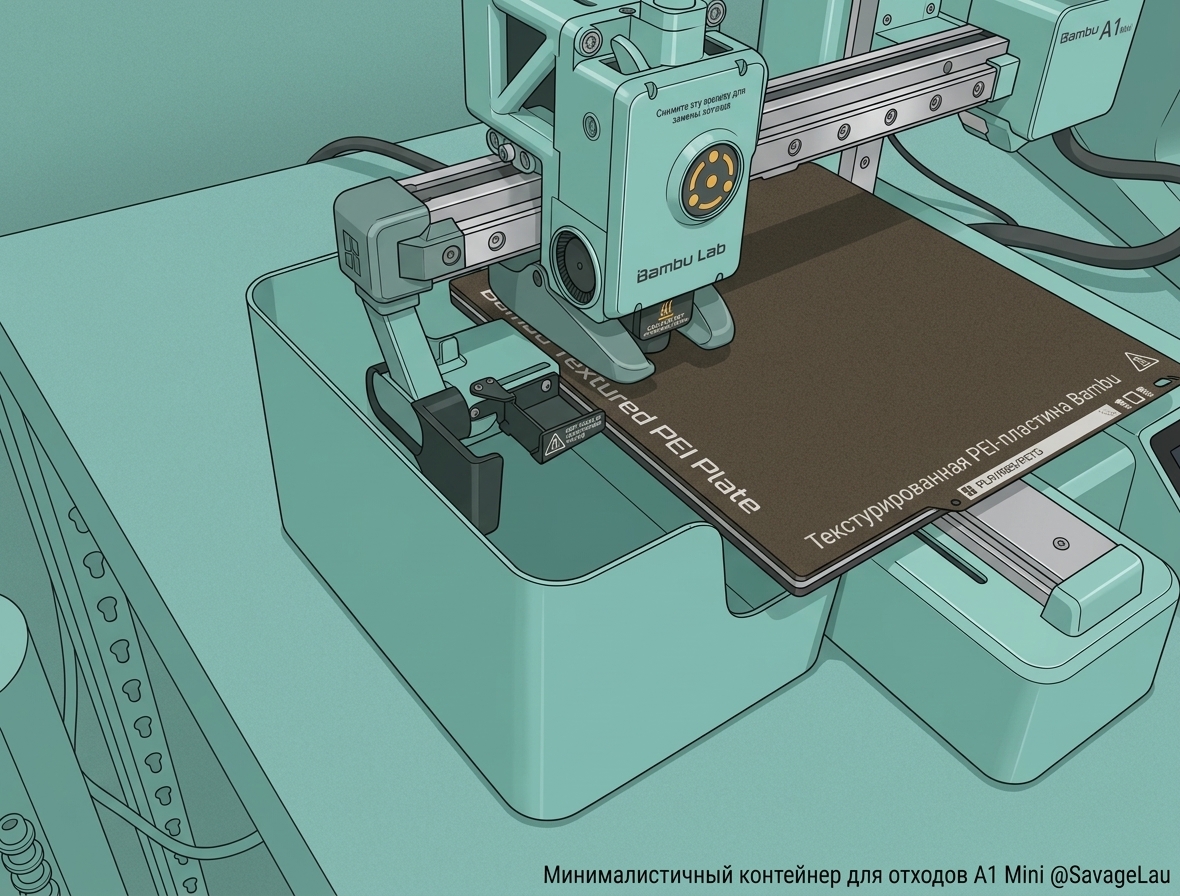

Поставьте коробку или контейнер для сбора филамента, который падает с очистителя сопла. Маленькая коробка, в которой поставляется филамент, является отличным решением для этого, пока не будет создана лучшая альтернатива (как показано в примере ниже). Обязательно поместите контейнер под очиститель сопла рядом с левой стороной принтера.

Найдите контейнер для очистки сопла A1 mini на MakerWorld, чтобы напечатать свой собственный.

Из-за ограниченного пространства, пожалуйста, обратитесь к следующим статьям для руководства по первой печати.

• Первая печать A1 mini с AMS lite
• Первая печать A1 mini с внешней катушкой
