A1 mini
Y-ремень
Y-ремень расположен под осью Y. Он соединяет Y-мотор и направляющую для перемещения нагреваемой платформы вдоль оси Y.
Когда использовать?
-
Y-ремень изношен.
-
Y-ремень поврежден.
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем податьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Необходимые инструменты и материалы
-
Шестигранный ключ H2.0
-
Суперклей
-
20 минут
Видеоинструкция
Снятие Y-ремня
Снимите нижнюю крышку.
Положите принтер. Используйте шестигранный ключ H2.0, чтобы открутить 2 винта (обозначены как 15 и 16). Затем удалите остальные 14 винтов, после чего снимите нижнюю крышку.
Снимите заднюю крышку оси Y и катушку вихревого тока.

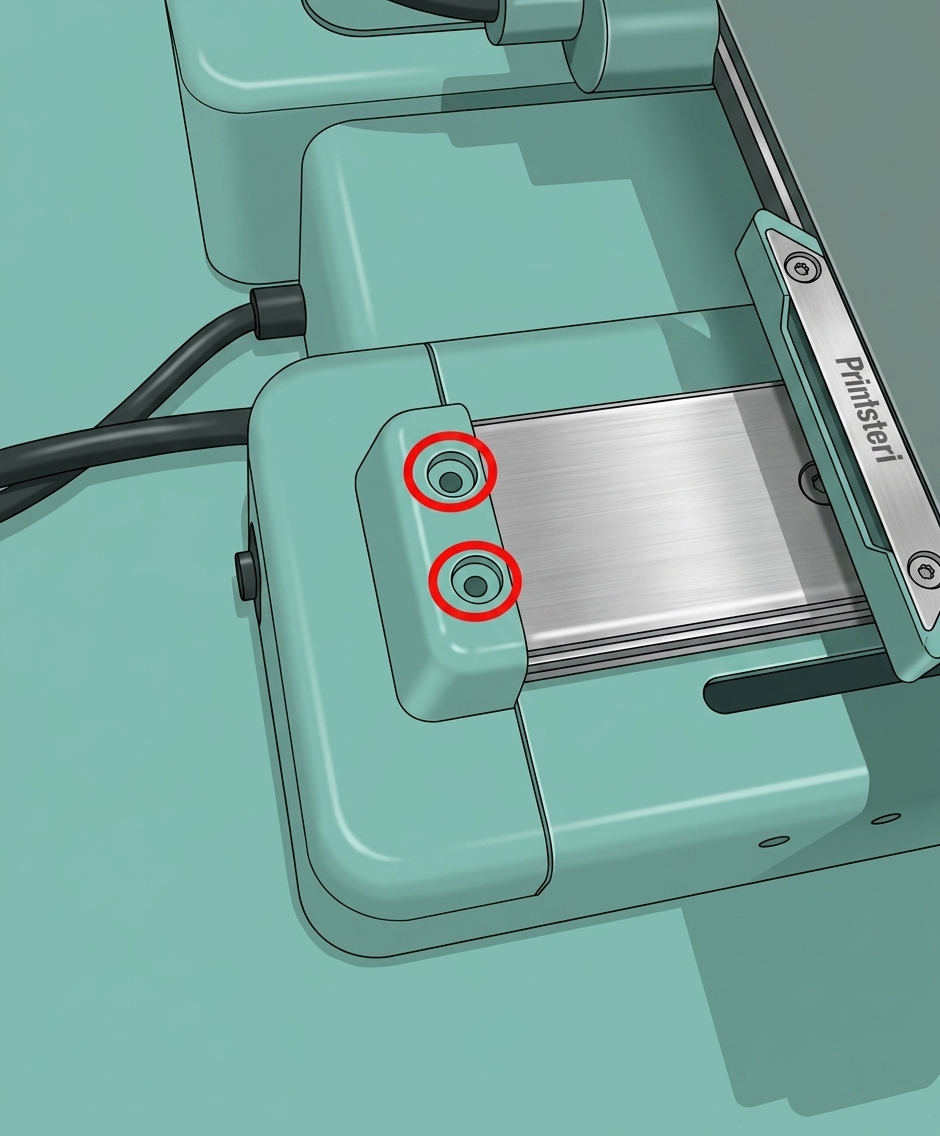

Шаг 1. Установите принтер вертикально. Используйте шестигранный ключ H2.0, чтобы открутить 2 винта, затем снимите заднюю крышку оси Y.
 |
 |
 |

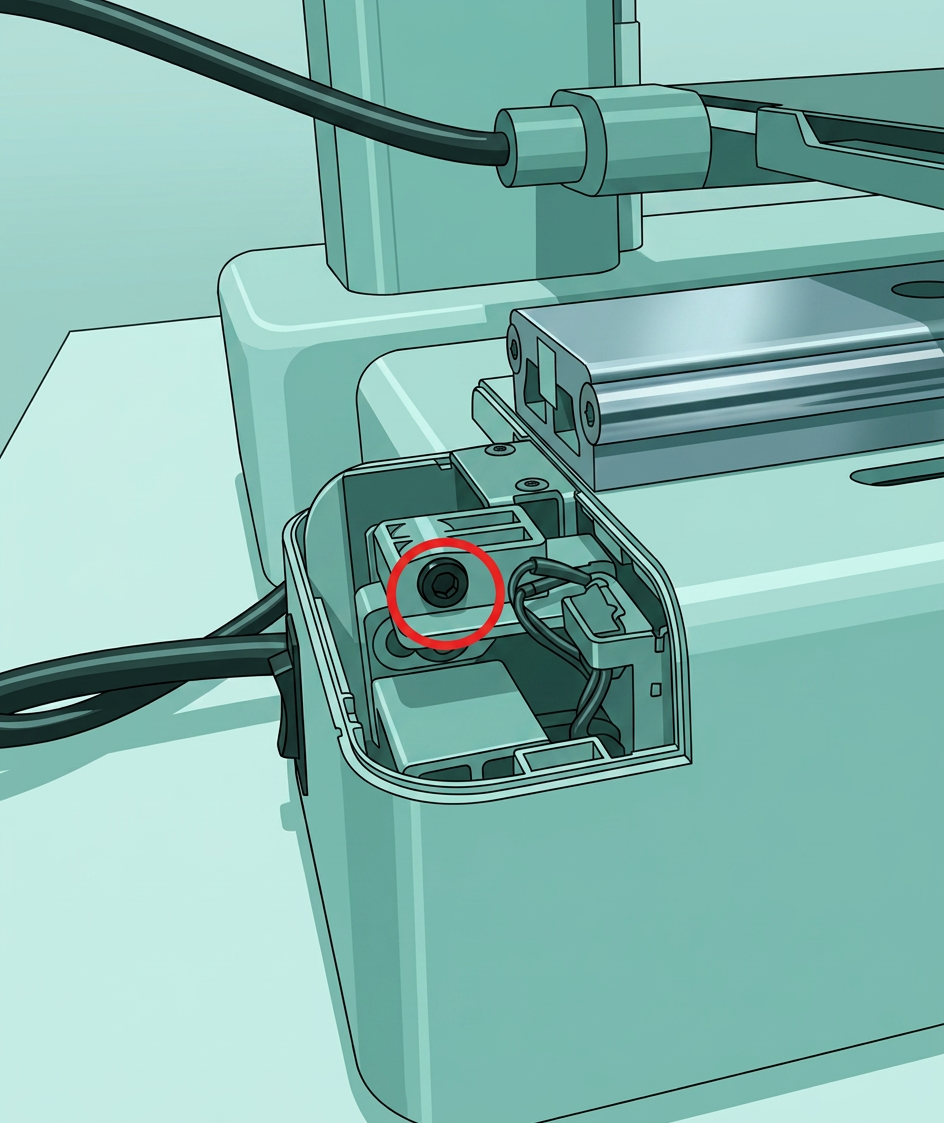

Шаг 2. Используйте шестигранный ключ H2.0, чтобы ослабить винт, затем снимите катушку вихревого тока.
Снятие натяжителя оси Y

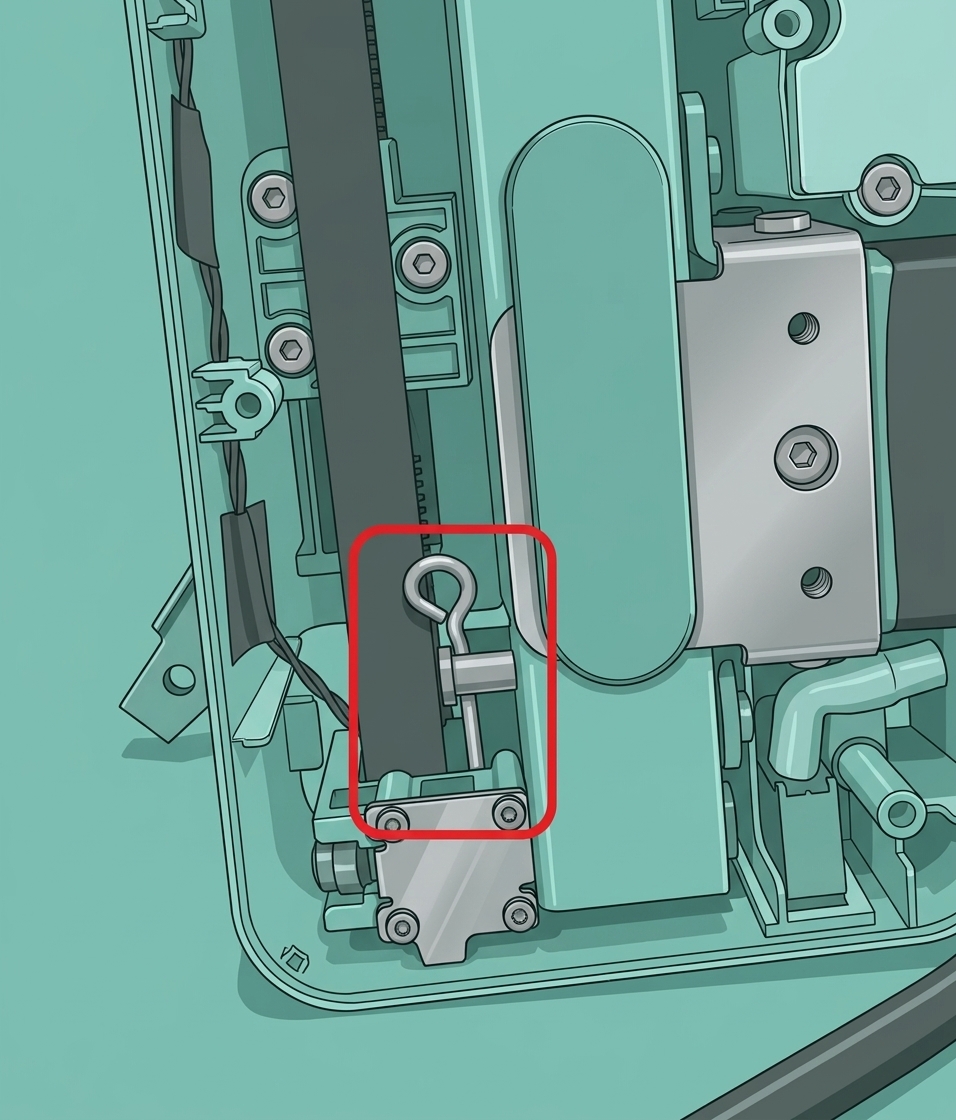

Шаг 1. Положите принтер на спину, затем снимите натяжную пружину.
 |
 |

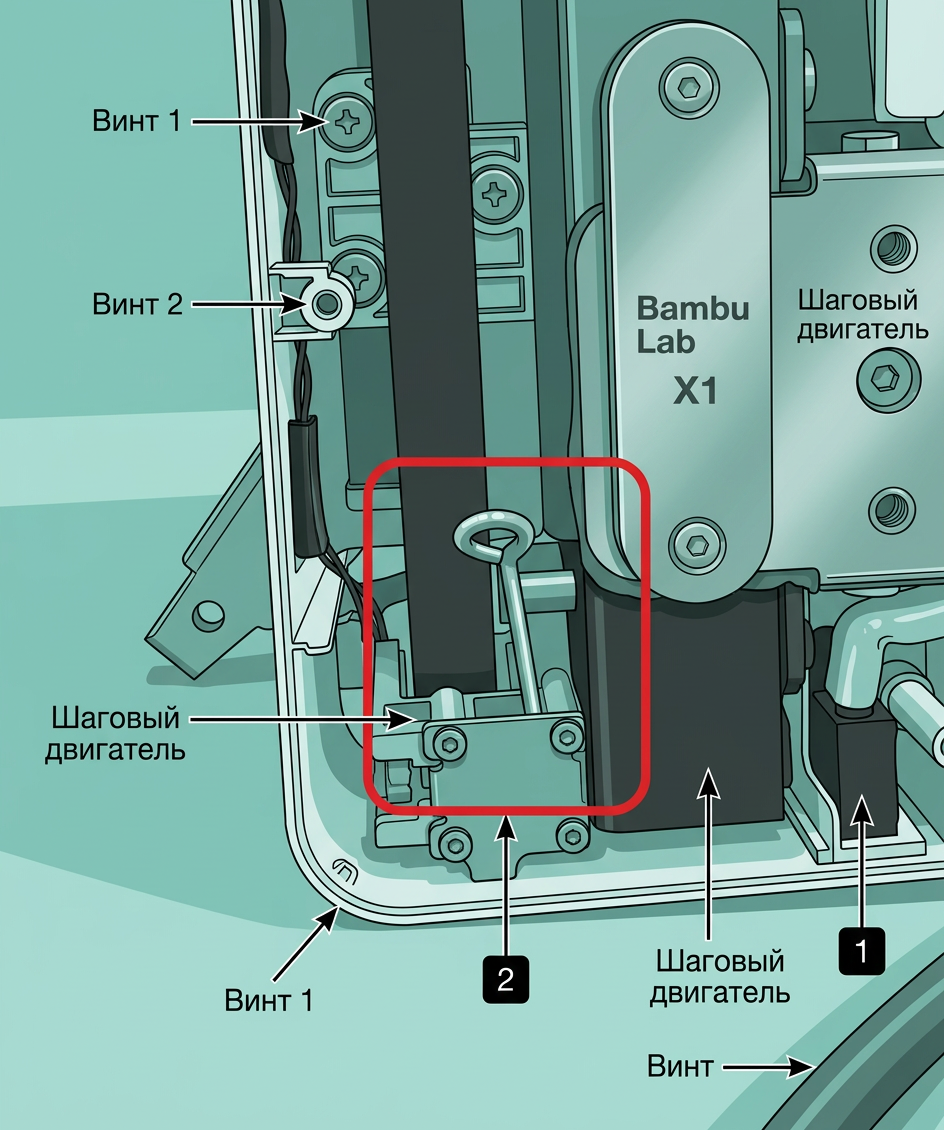

Шаг 2. Ослабьте винт натяжителя оси Y на один оборот.
Не ослабляйте его полностью!
Снятие держателя Y-ремня
Шаг 1: Используйте шестигранный ключ H2.0, чтобы открутить 3 винта, крепящие держатель к установщику ремня.

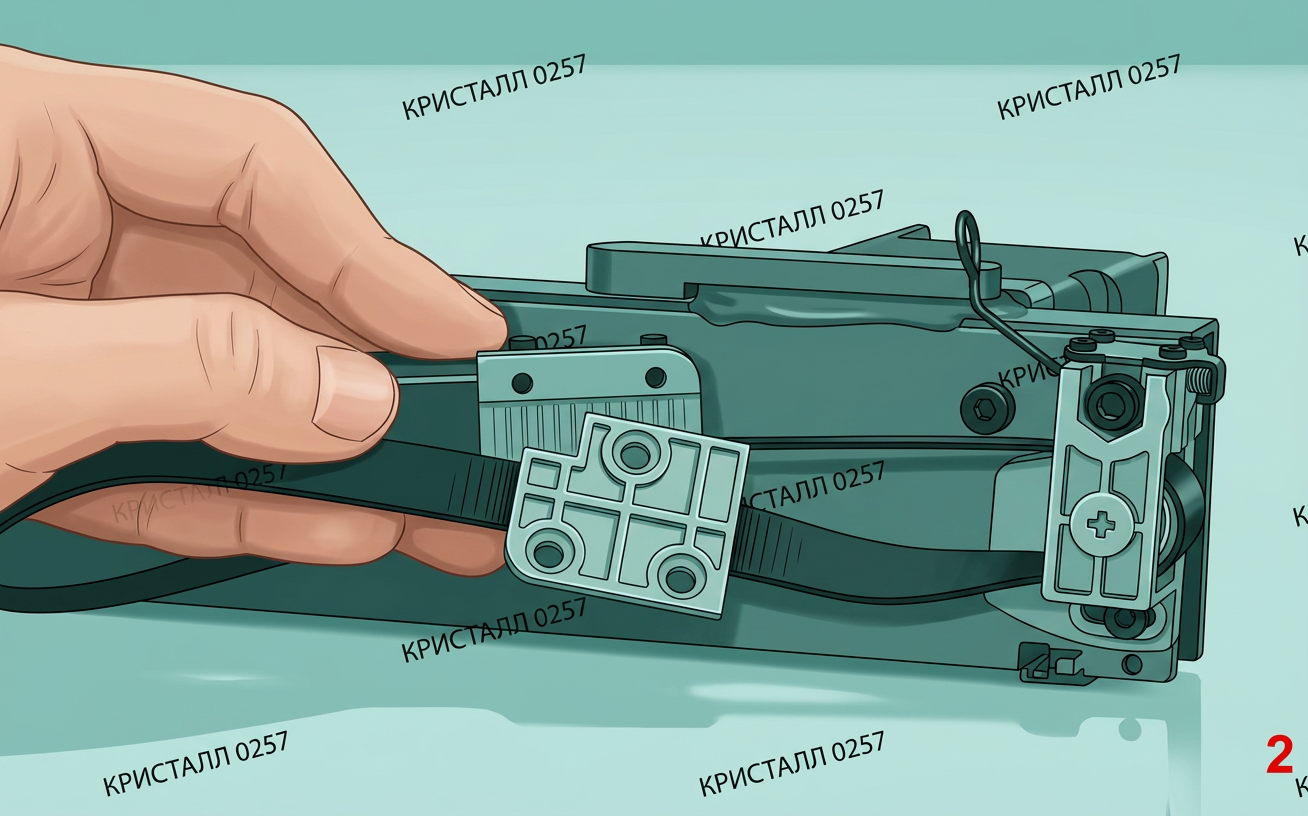

Шаг 2: Аккуратно отделите держатель от установщика. На изображении ниже показано, как они соединены друг с другом.

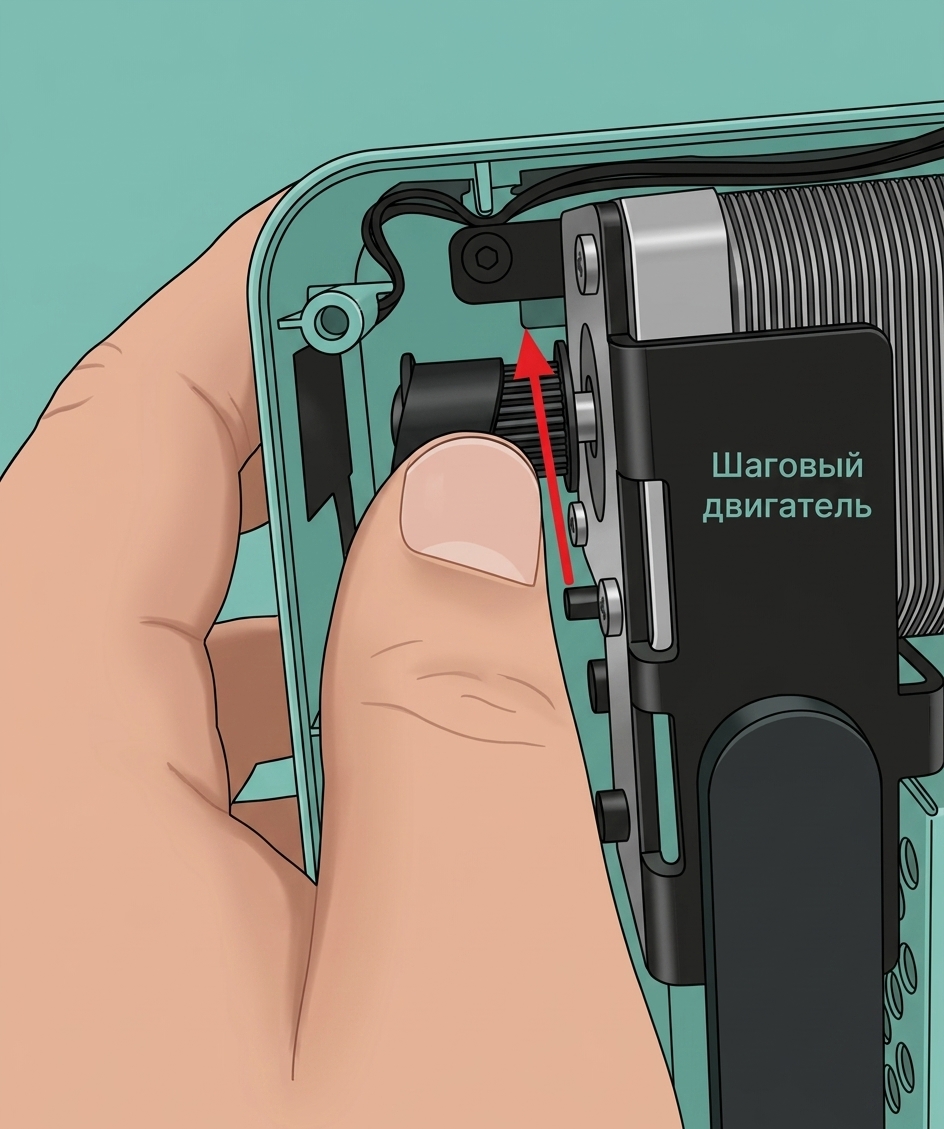

Шаг 3: Сдвиньте ремень вдоль края Y-мотора.
 |
 |

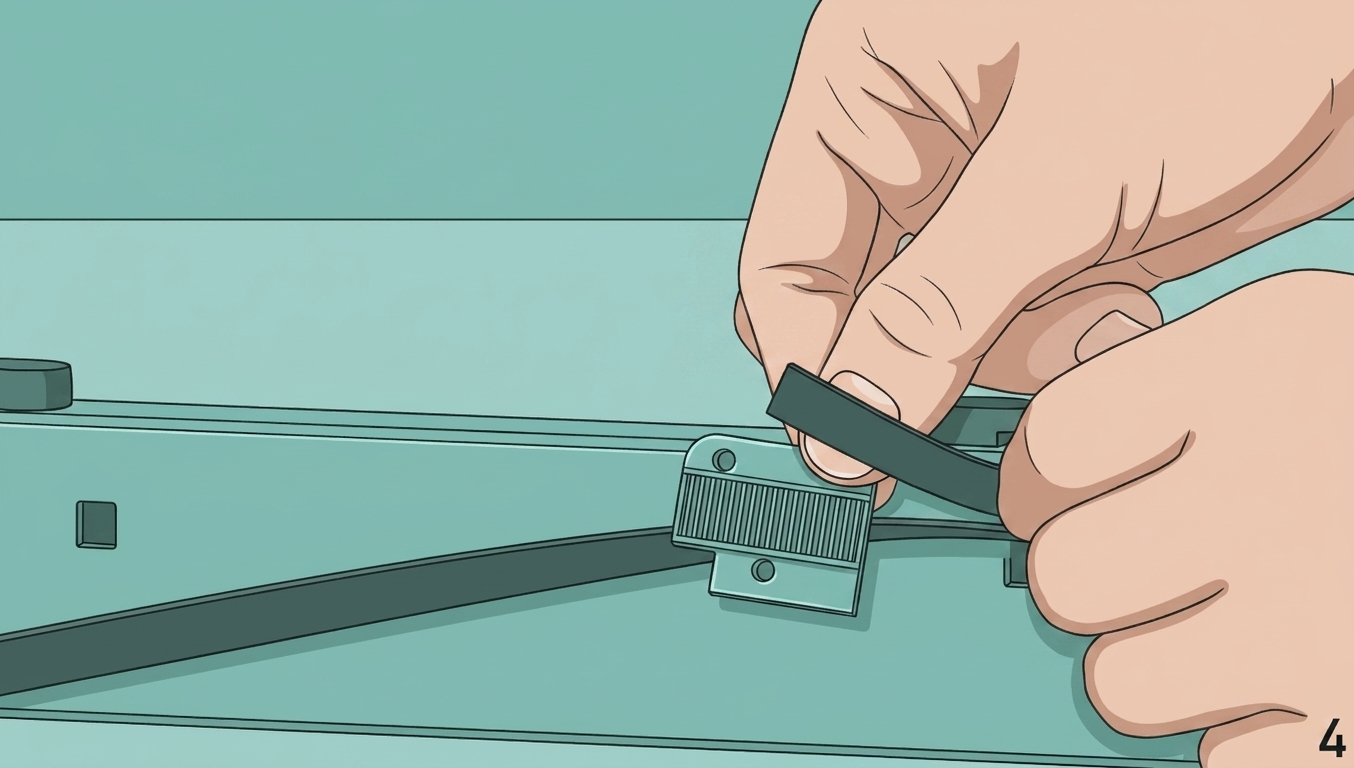

Шаг 4: Поскольку ремень закреплен на держателе клеем, вам нужно оторвать ремень.
Склеивание Y-ремня

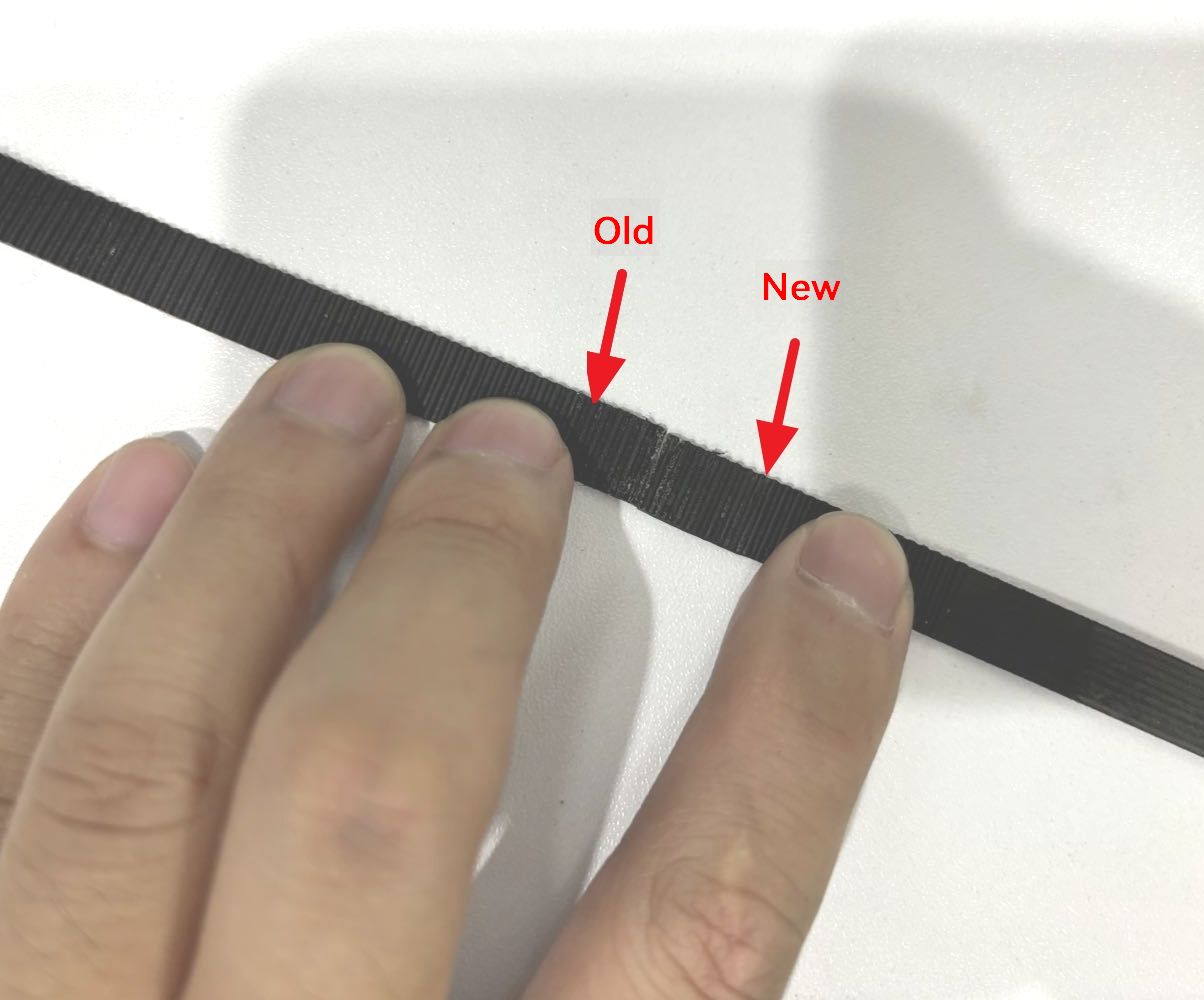

Согласно изображению ниже, используйте суперклей, чтобы соединить конец нового ремня с меньшим количеством зубьев с концом старого ремня с большим количеством зубьев. Обратитесь к изображению ниже.
Установка Y-ремня
Проведите Y-ремень через
Шаг 1: После высыхания клея держите старый ремень и аккуратно тяните его, чтобы провести новый ремень через натяжитель оси Y.
Пожалуйста, убедитесь, что вы аккуратно тянете ремень, чтобы не нарушить соединение старого и нового ремней.
Шаг 2: После того как новый ремень проведён через натяжитель оси Y, отделите новый ремень от старого в месте склейки.
Фиксация Y-ремня
Шаг 1: Нанесите небольшое количество суперклея на зубчатую поверхность держателя, затем прикрепите ремень к держателю зубьями вниз. Убедитесь, что два конца ремня соприкасаются друг с другом.
 |
 |
 |
 |
Перед склеиванием обратите внимание на направление держателя, оно должно совпадать с направлением установщика.

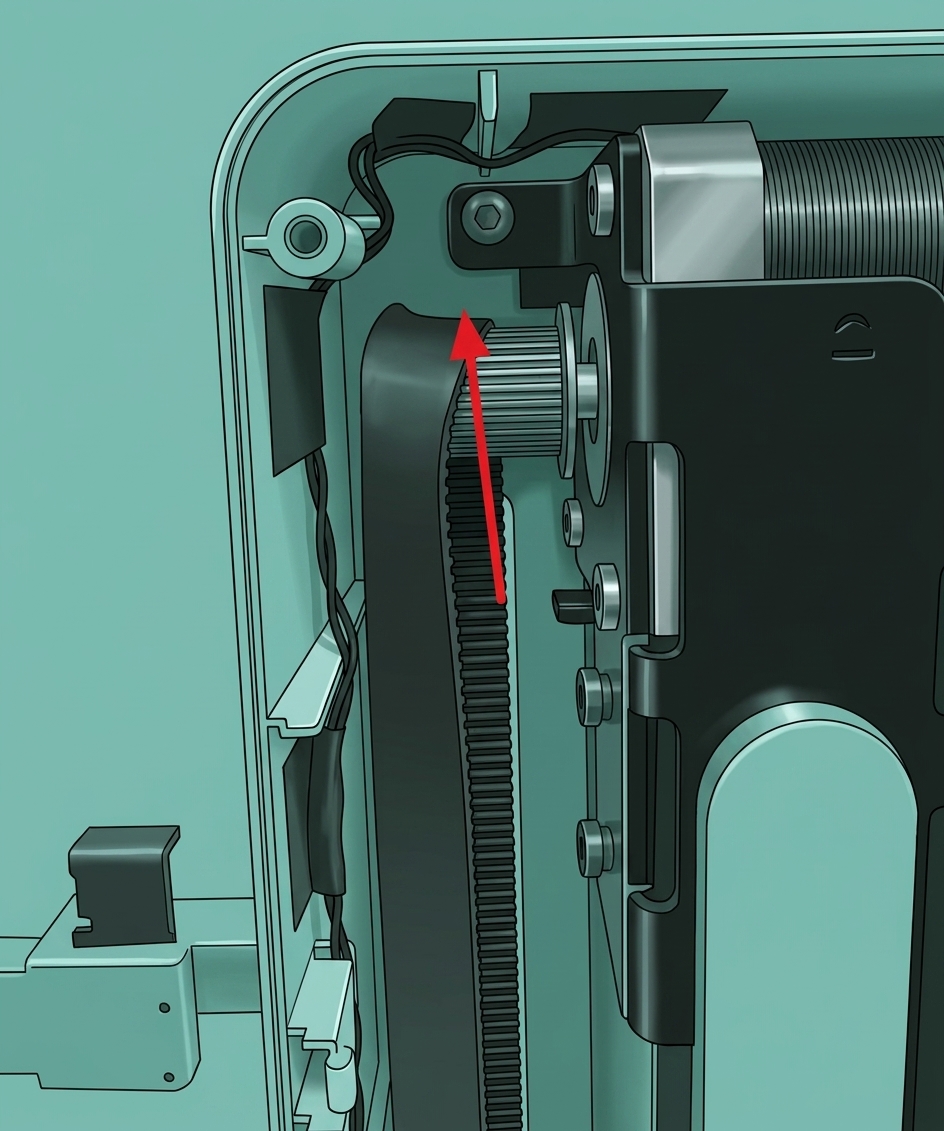

Шаг 2. Установите ремень обратно на шестерню Y-мотора: сначала закрепите ремень на краю шестерни, затем натяните ремень и с усилием вдавите его внутрь.
Шаг 3: Установите держатель на установщик. Совместите 3 отверстия и закрепите их вместе 3 винтами.
Фиксация натяжителя Y-ремня
Шаг 1: Закрепите натяжную пружину на месте. Затем установите принтер вертикально, перемещайте нагреваемую платформу вперед-назад, чтобы проверить плавность хода.
Шаг 2: Затяните винт натяжителя оси Y.
Установка задней крышки оси Y и катушки вихревого тока
Шаг 1: Установите катушку вихревого тока. Затем используйте шестигранный ключ H2.0, чтобы затянуть винт.
Шаг 2: Установите заднюю крышку оси Y. Затем используйте шестигранный ключ H2.0, чтобы затянуть 2 винта.
Установка нижней крышки
Положите принтер. Сначала затяните винты, обозначенные как 15 и 16, чтобы убедиться, что кабельные пазы совмещены. Затем затяните остальные винты и убедитесь, что не перетягиваете их.
Шаг калибровки после операции

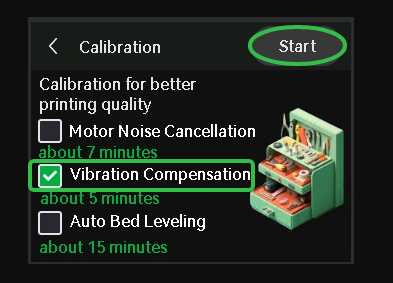

ВыбратьКомпенсация вибрацийв меню калибровки, и завершите процесс калибровки.
 |
 |
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Для обеспечения безопасного и эффективного выполнения, если у вас возникнут вопросы или опасения по поводу процесса, описанного в этой статье, мы рекомендуем отправитьтехнический тикетпо вашему вопросу. Пожалуйста, приложите фотографию или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
