В этом руководстве мы покажем процесс извлечения USB-C кабеля из A1 mini и установки нового.
Когда использовать?

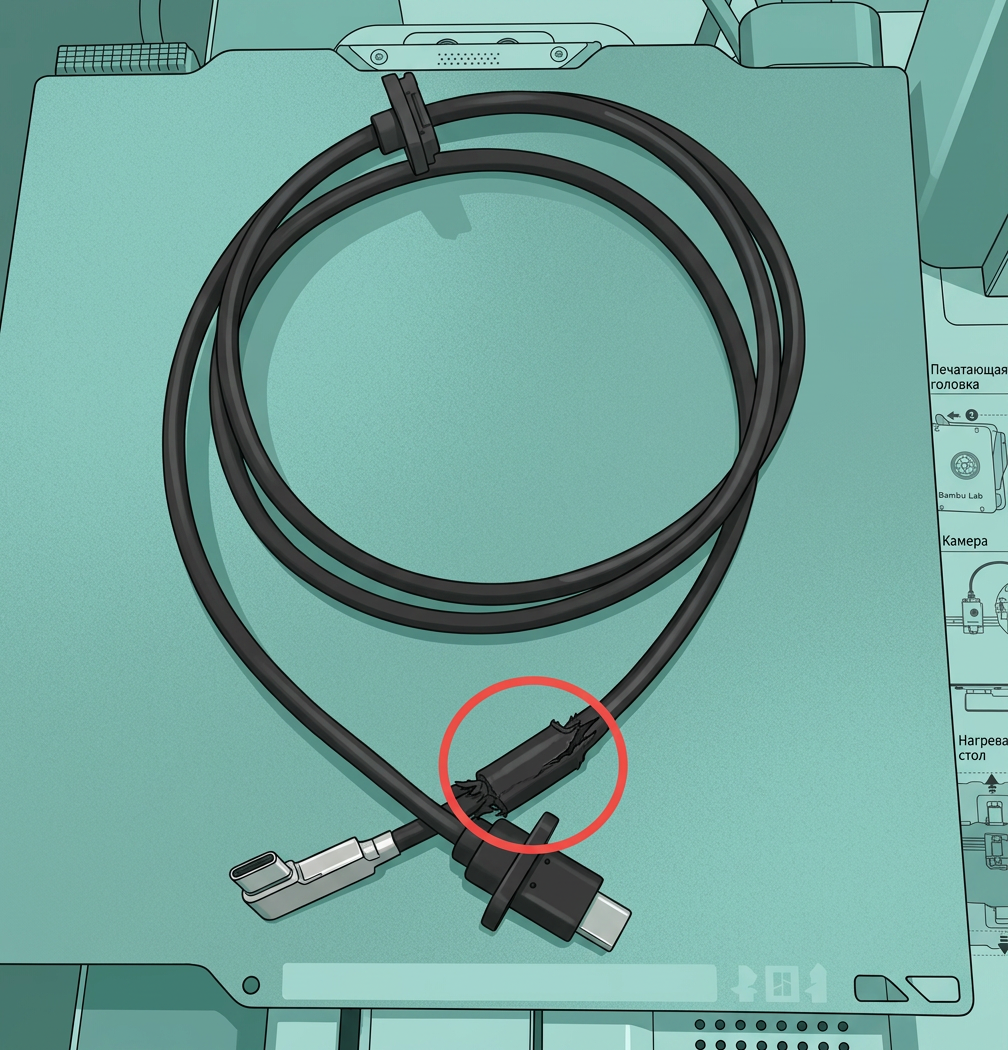

Это руководство следует использовать, если USB-C кабель A1 mini неисправен и требует замены. Общие проблемы, вызванные USB-C кабелем A1 mini, включают:
Крайне важно отключить принтер от сети перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время таких задач может вызвать короткое замыкание, что приведет к дополнительному повреждению электроники и созданию угрозы безопасности.
При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это может повредить электронику принтера и привести к дальнейшим повреждениям.
Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом, вы избежите потенциального повреждения электронных компонентов принтера и обеспечите безопасное и эффективное выполнение работ по обслуживанию.
Если у вас возникнут какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старого USB-C кабеля
1. Извлеките USB-C кабель из печатающей головки
Мы начнем с удаления четырех винтов, удерживающих USB-C кабель на инструментальной головке A1 mini. После удаления винтов USB-C кабель можно вытянуть вверх, чтобы извлечь его.
Обратите внимание на ориентацию USB-кабеля и небольшую канавку сзади, которая обеспечивает выравнивание. Важно подключить новый кабель таким же образом. USB-C кабель подходит только в одном положении, при правильной ориентации линия в разъеме кабеля должна быть выровнена с задней частью принтера и инструментальной головки.
2. Снимите крышку мотора A1 mini
Чтобы получить доступ к USB-C кабелю, необходимо снять переднюю крышку мотора. Просто потяните от низа крышки на себя, и фиксаторы отщелкнутся.
3. Открутите винты корпуса мотора и кабель веб-камеры

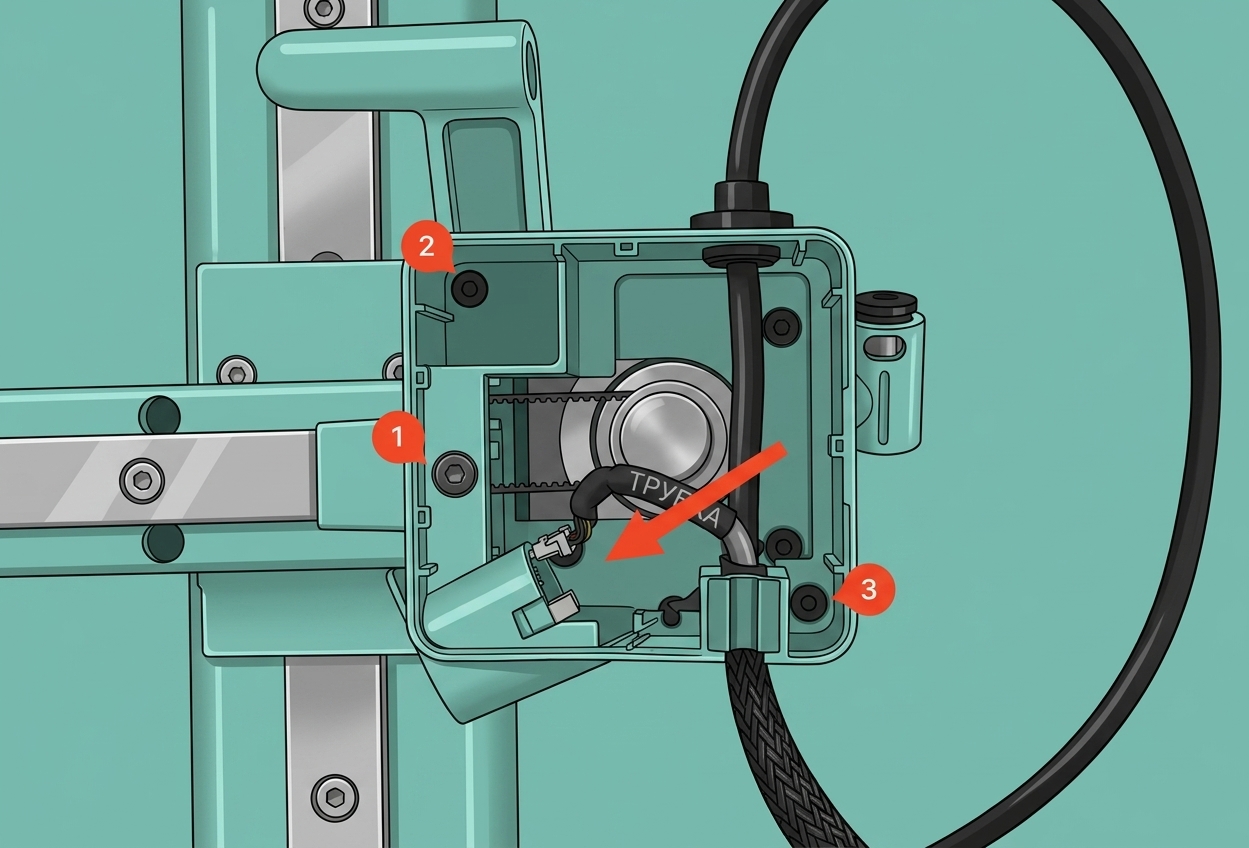

Следующий шаг — удалить кабель камеры, показанный красной стрелкой, и три винта, удерживающие крышку мотора на месте. Мы делаем этот шаг, чтобы получить доступ к фиксаторам на задней части серого крепления провода, чтобы освободить провода.
Обратите внимание, что винт, помеченный цифрой 1, отличается от двух других.
4. Снимите корпус мотора и зажим провода
Сначала, как показано на изображении ниже, поднимите провода вверх, чтобы облегчить снятие корпуса мотора.

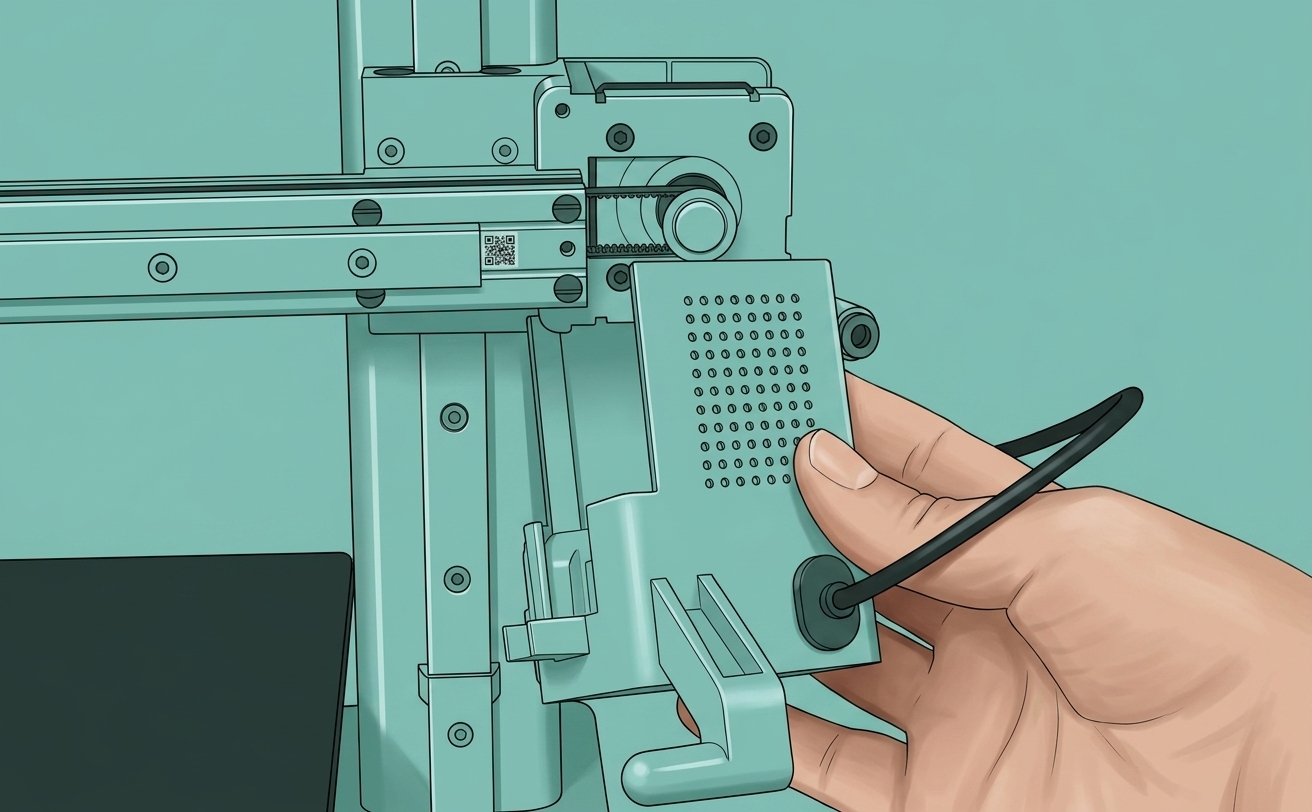

Затем, как показано на изображении ниже, аккуратно потяните крышку мотора на себя.
После снятия крышки мотора мы получаем доступ к фиксаторам крепления провода. Как видно на изображении ниже, есть два фиксатора, которые нужно нажать. Вы можете использовать кончик шестигранного ключа, чтобы нажать их.
Когда фиксаторы отпущены, вы сможете аккуратно потянуть за крепление провода, как показано ниже:

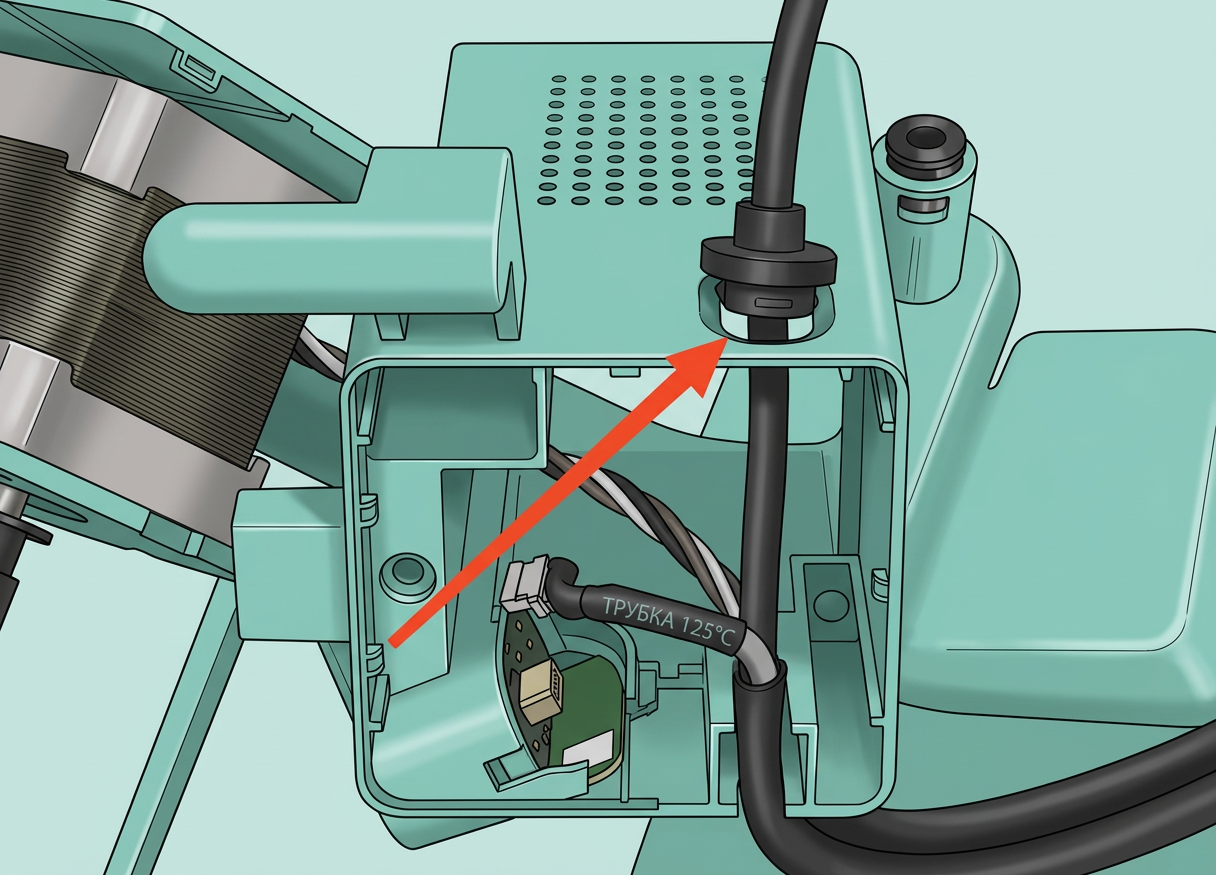

Также снимите крепление USB-C кабеля сверху корпуса мотора, как показано на изображении ниже. Его можно аккуратно снять острым инструментом, например плоской отверткой, просто поддев с одной стороны.
5. Снимите держатель нити с принтера (необязательно)

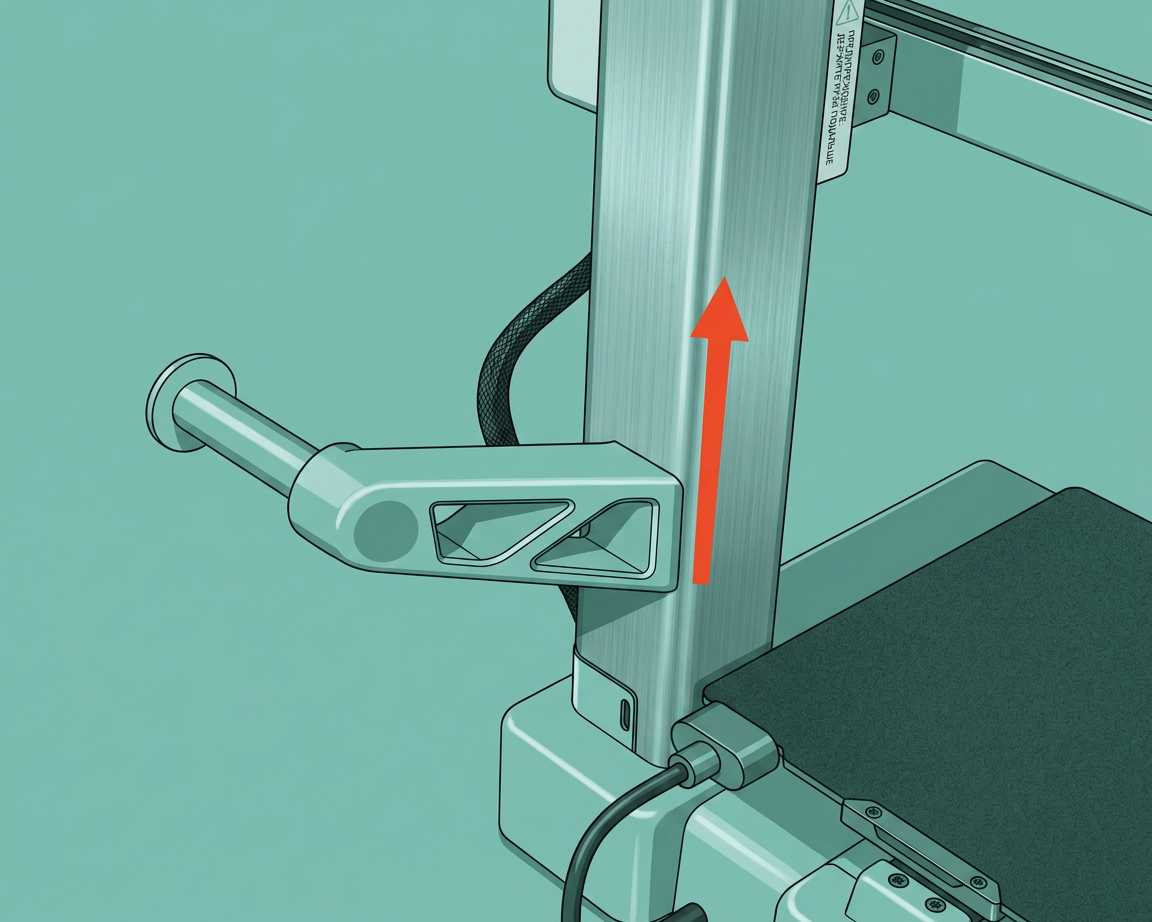

Следующий шаг — снять держатель нити. В следующем шаге вам нужно будет положить принтер на бок, и снятие держателя нити поможет. Это необязательный шаг, если держатель нити установлен
6. Снимите нижнюю крышку корпуса принтера
Положите принтер на бок так, чтобы стойка оси Z была обращена к столу. Затем удалите 16 винтов, удерживающих нижнюю крышку на месте, чтобы получить доступ к вентилятору платы MC.
Обратите внимание, что винты 15 и 16 отличаются, поэтому следите за ними, чтобы при сборке нижней крышки установить их на свои места.
После удаления винтов аккуратно подденьте пластиковую нижнюю крышку. Вы можете начать с верхнего правого угла и аккуратно обходите принтер, пока крышка не ослабнет.
7. Снимите кронштейн USB-C кабеля и отсоедините его
После снятия крышки мы можем приступить к удалению кронштейна USB-C кабеля, как показано на изображении ниже. Он используется для надежного крепления USB-кабеля к основной плате.
После удаления винтов вы можете аккуратно отсоединить его. Пожалуйста, убедитесь, что тянете вправо, и не сгибайте кабель, так как существует небольшой риск повреждения USB-разъема на плате.
8. Подготовка кабеля к удалению

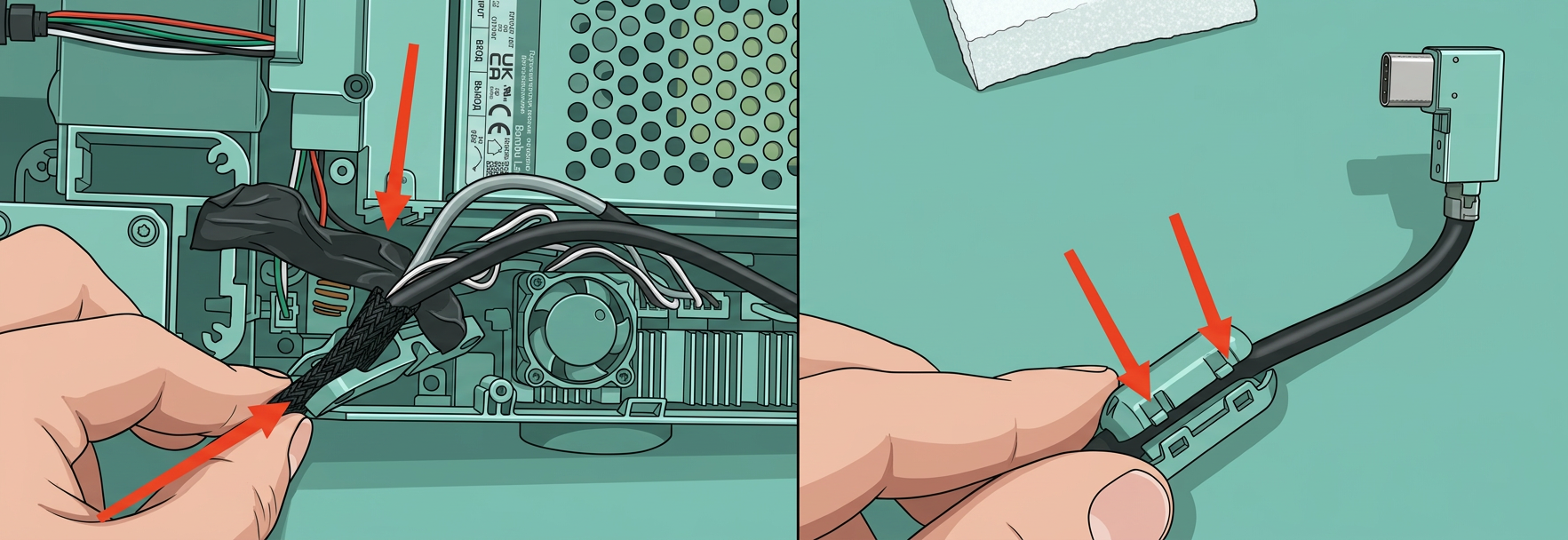

Перед удалением кабеля необходимо снять ленту, удерживающую сетку над USB-кабелем. После этого вы также можете приступить к удалению серого пластикового зажима провода. Не забудьте также снять ферритовое кольцо с кабеля, которое можно освободить, отщелкнув два маленьких язычка, показанных на изображении ниже.
Обратите внимание на расположение ферритового кольца, чтобы новый кабель располагался на том же расстоянии.

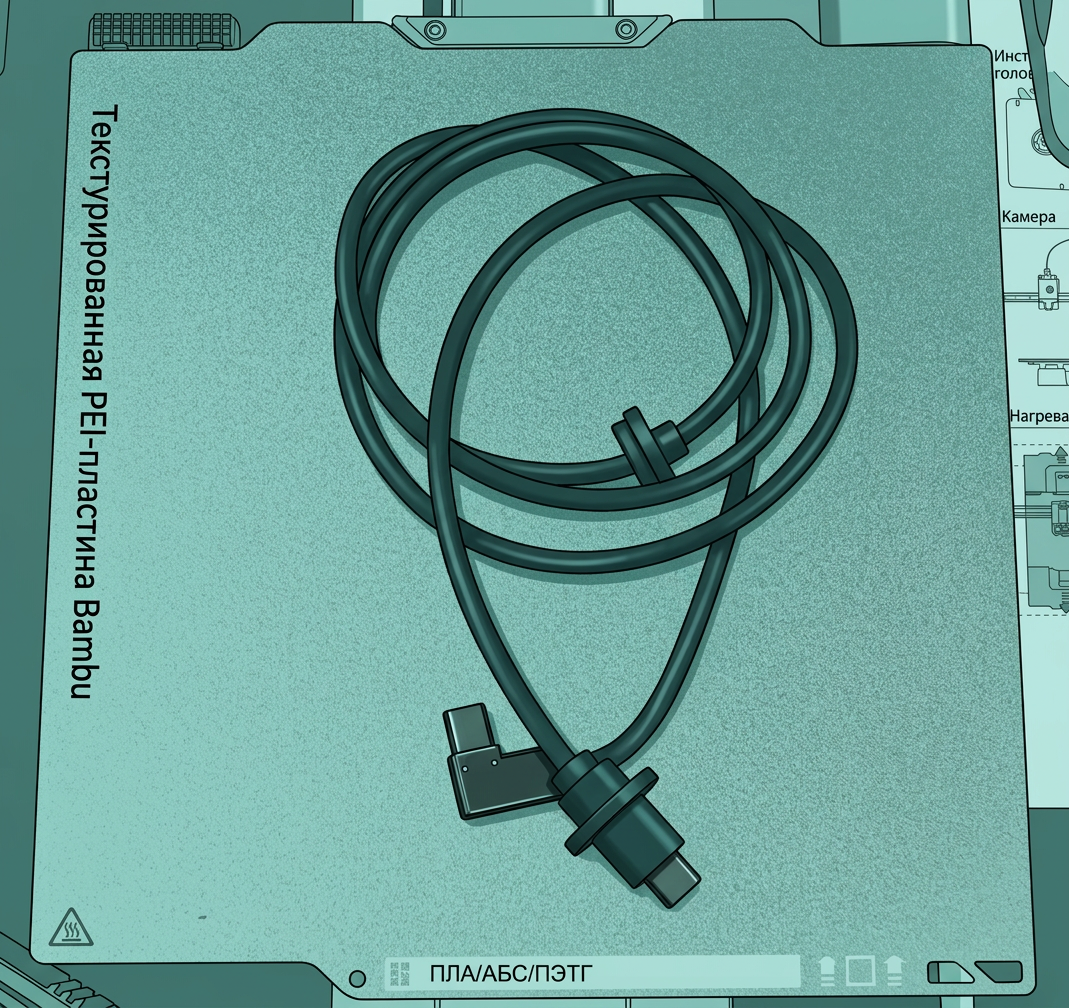

Обратите внимание, что если ферритовое кольцо (как показано ниже) нельзя снять с USB-C кабеля вашего оригинального принтера, и вы получили запасную часть без кольца, вы можете установить кабель без кольца, что не повлияет на функциональность принтера.
9. Извлеките USB-C кабель из проволочной сетки

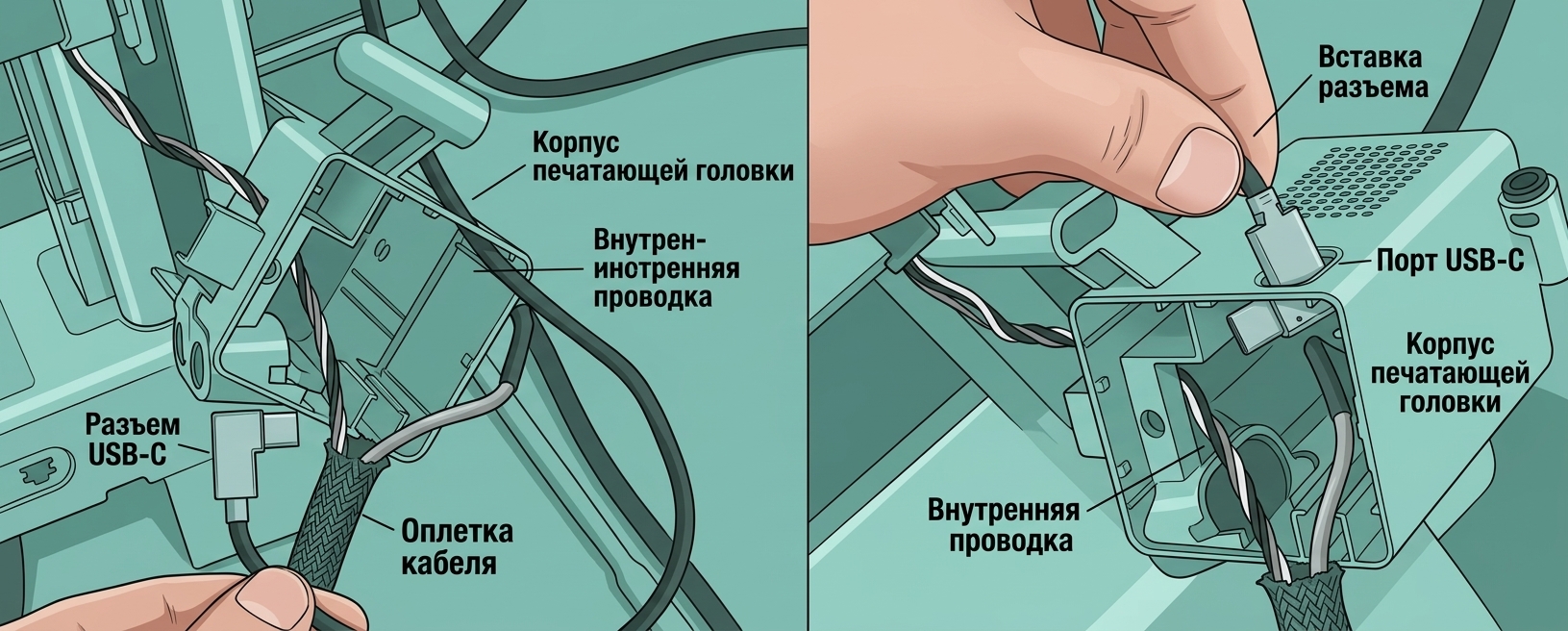

Последний шаг — извлечь USB-C кабель из проволочной сетки. Для этого аккуратно потяните за провод, направляя USB-кабель через проволочную сетку. Когда вы достигнете конца сетки, следующим шагом будет полное извлечение USB-кабеля, направляя его через отверстие в корпусе мотора, как показано на изображении.
Удаление USB-C кабеля завершено, и вы можете приступить к установке нового USB-кабеля.
Шаги по установке нового USB-C кабеля
1. Проложите USB-C кабель через проволочную сетку

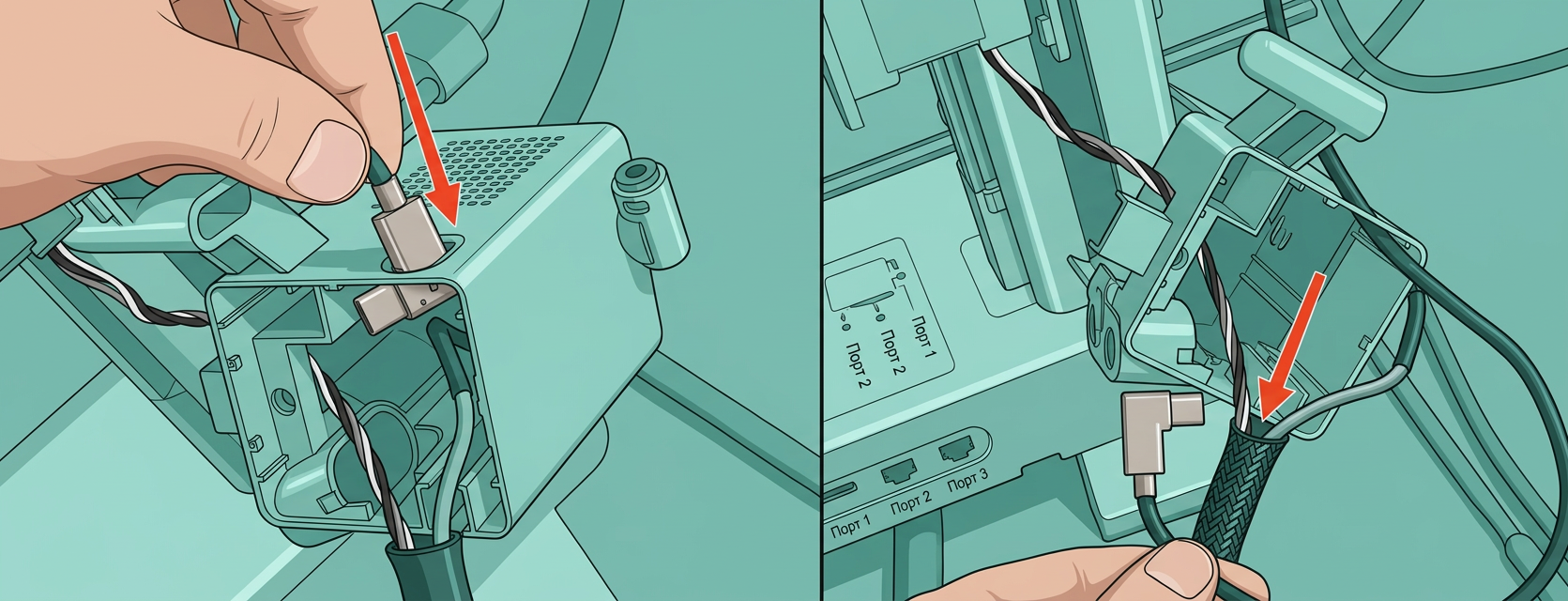

Вы можете начать с прокладки USB-C кабеля через отверстие в корпусе мотора, затем продолжайте проталкивать его внутрь проволочной сетки, пока он не достигнет другой стороны жгута проводов.

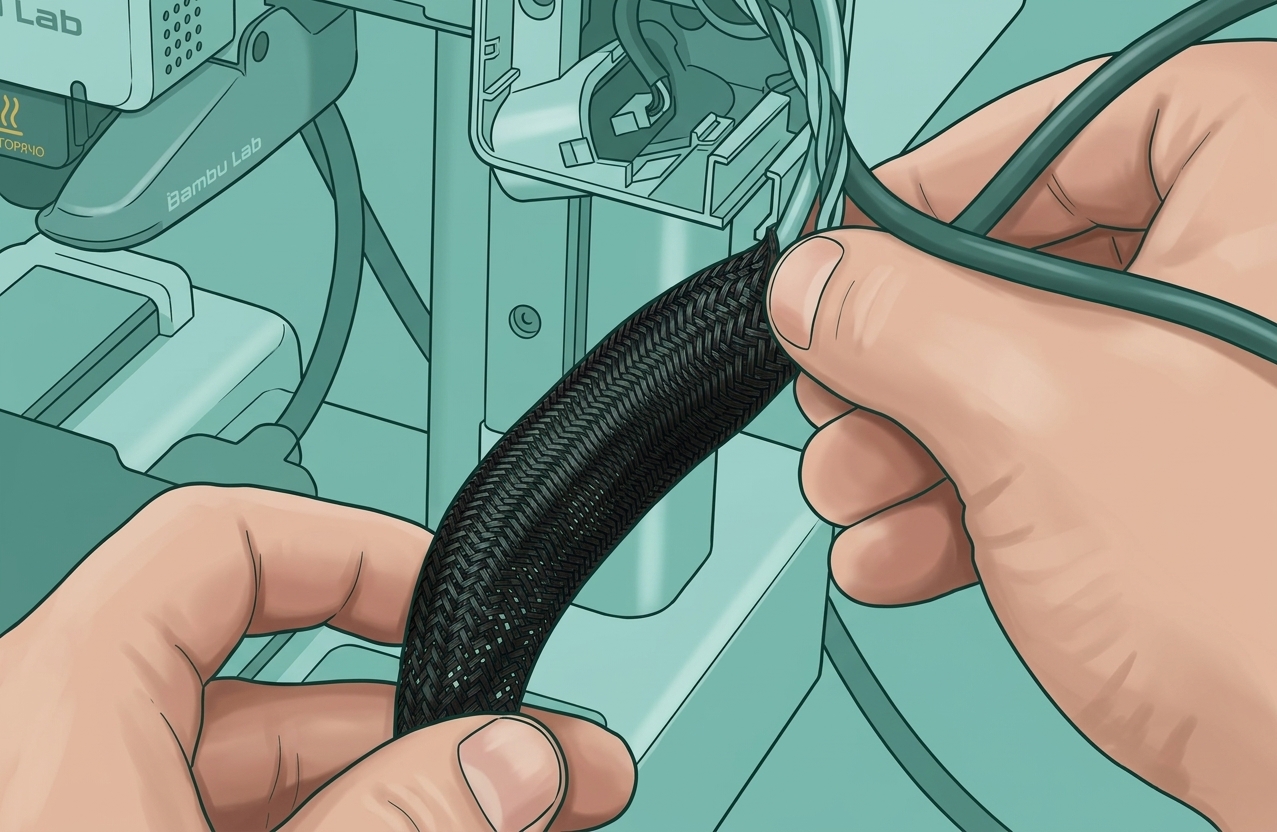

Протолкнуть USB-кабель через жгут проводов гораздо проще, если сжать его, как показано на изображении ниже:
2. Подключите обратно USB-C и провода камеры

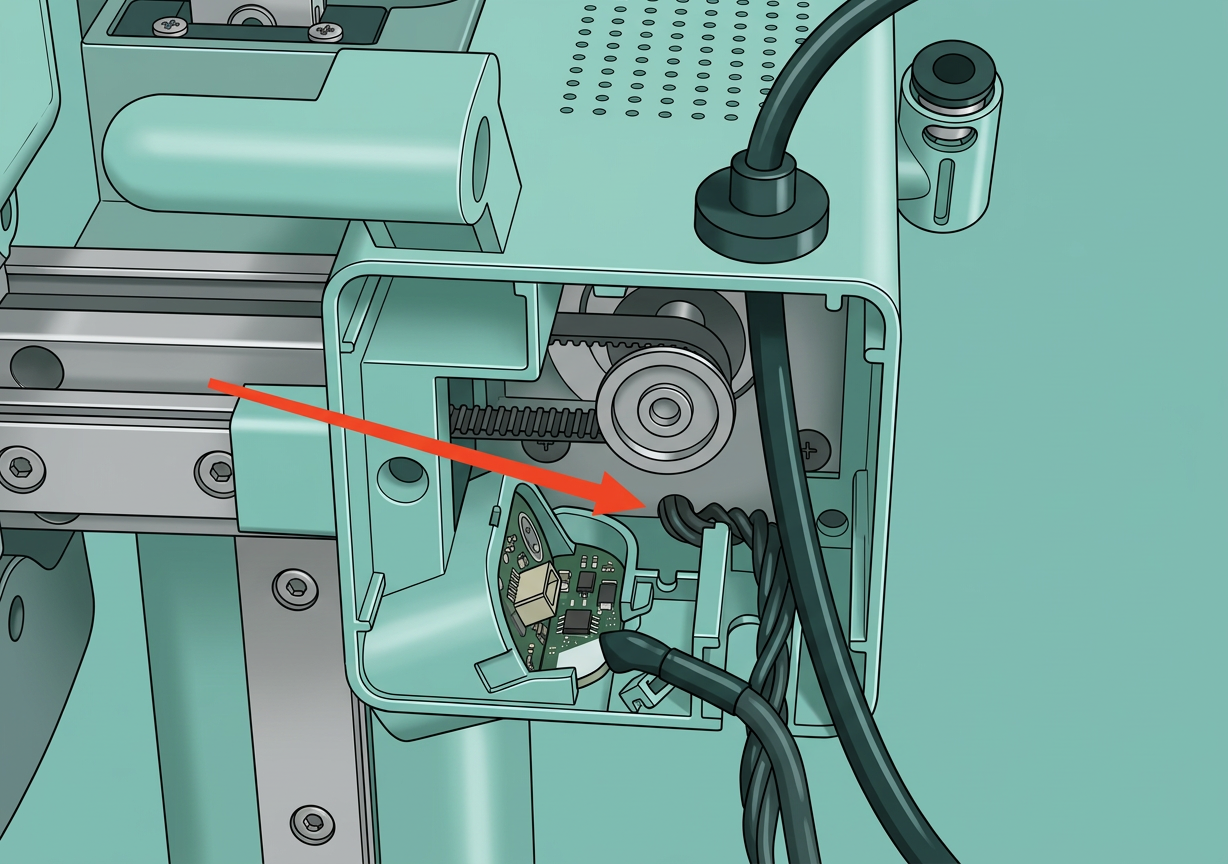

Теперь, когда USB-C проложен как ожидалось, вы можете начать с повторной установки крышки мотора в правильное положение и повторного крепления ее к раме с помощью 3 винтов, удаленных на шаге 3 процесса разборки. Обратите внимание на прокладку моторного кабеля, как показано на изображении ниже.

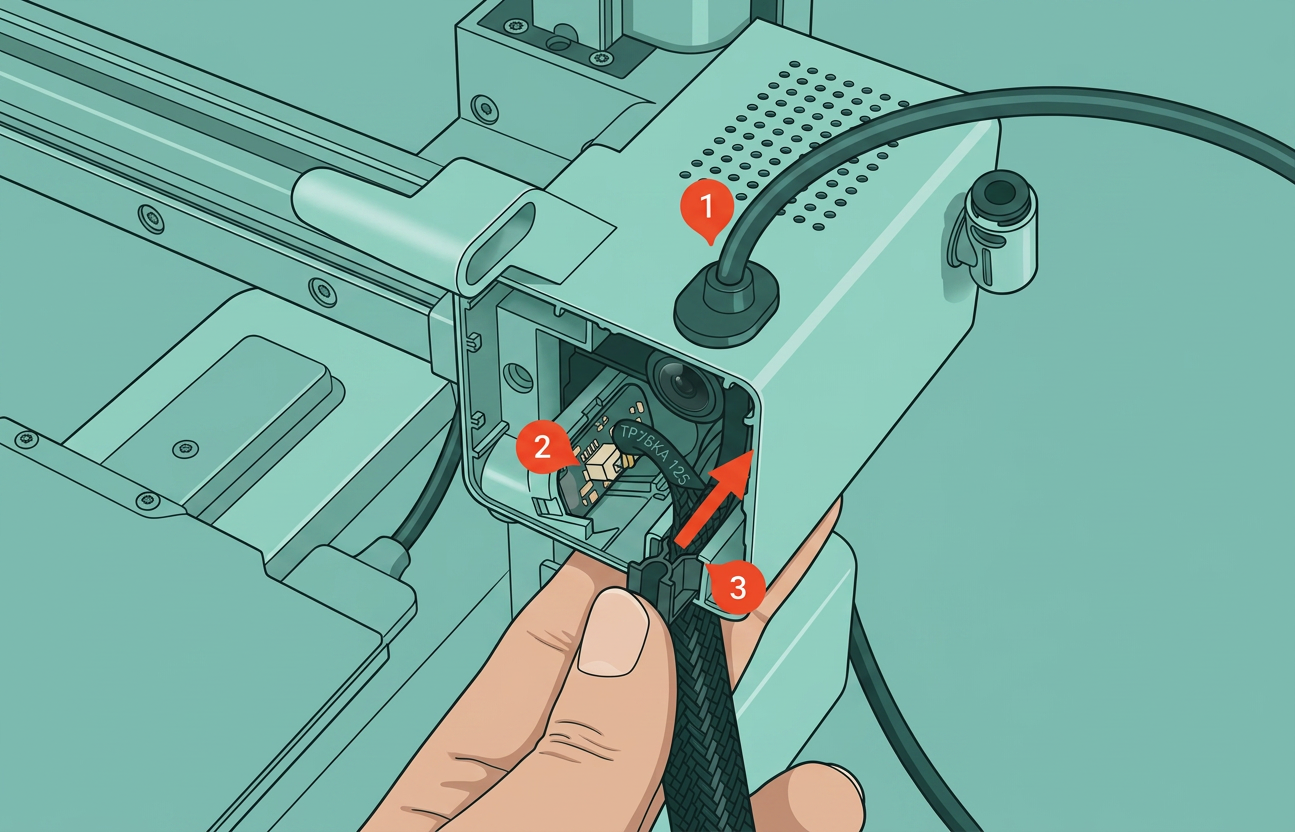

Продолжайте, вставив крепление USB-C провода сверху корпуса мотора на место. Затем подключите кабель камеры, как показано, и завершите установку, вставив зажим провода обратно на место.
Важно! Убедитесь, что зажим провода направлен правильно, плоской стороной к низу принтера.
3. Повторно прикрепите крышку корпуса мотора и USB-C кабель

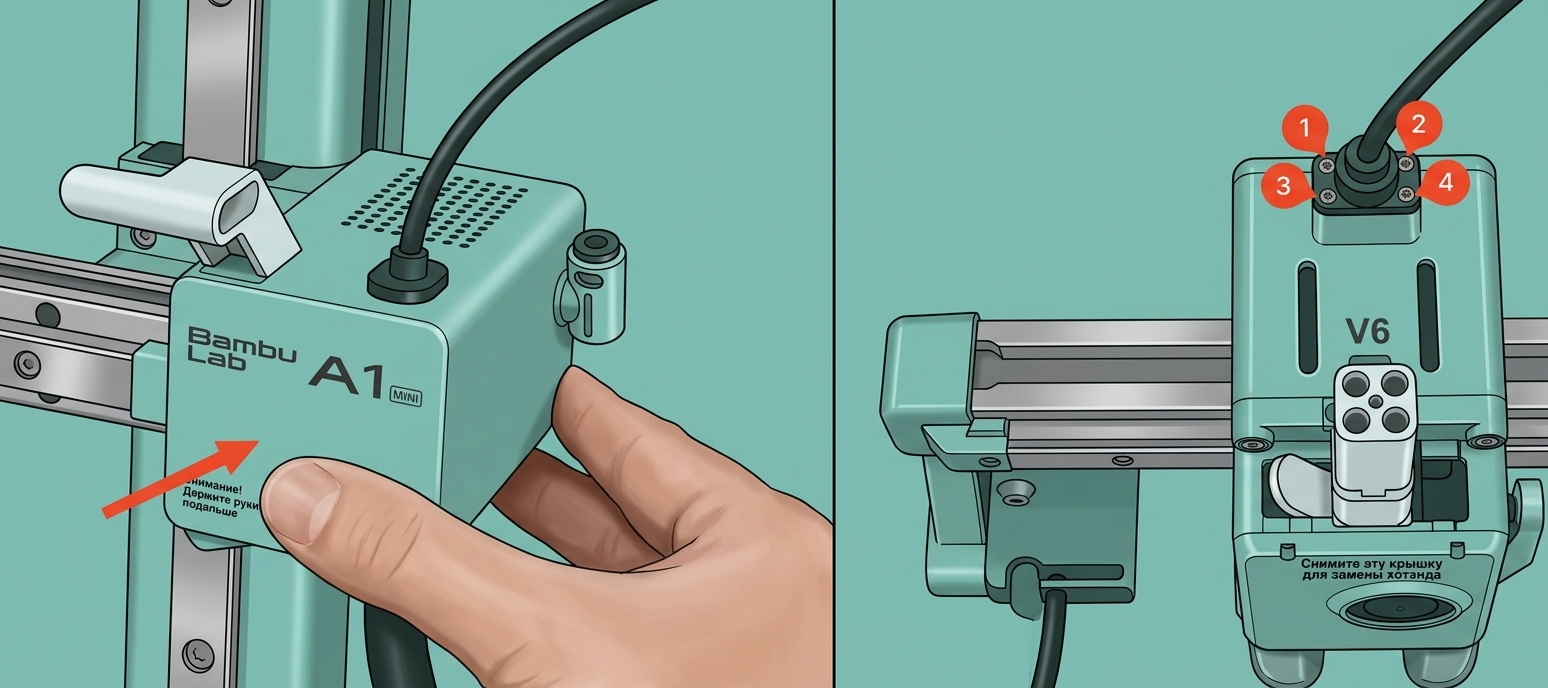

Следующий шаг — повторно установить крышку корпуса мотора. Вы можете просто вставить ее на место, пока не услышите щелчок фиксаторов. Затем установите USB-кабель, используя четыре винта, которые мы удалили на первом шаге.
Важно!
Не затягивайте эти винты слишком сильно, так как резьба может повредить пластик. Обратите внимание на ориентацию USB-кабеля и небольшой паз сзади, который обеспечивает правильное выравнивание. Кабель USB-C подходит только в одном положении: правильная ориентация означает, что линия на разъеме кабеля должна быть выровнена с задней частью принтера и печатной головки.
4. Установите обратно кабельную ленту, зажим и ферритовое кольцо
Теперь вы можете аккуратно положить принтер на бок так, чтобы вертикальная стойка оси Z была обращена к столу.
Проложите провода к плате AP и установите обратно серый пластиковый зажим, кабельную ленту и ферритовое кольцо.
Обратите внимание, что ферритовое кольцо должно быть установлено на том же месте, откуда оно было снято.
5. Подключите кабель USB-C и закрепите кронштейн
Аккуратно проложите USB-кабель к USB-разъему на плате и установите его, как показано ниже. Затем закрепите металлический кронштейн винтами, которые мы сняли ранее.
6. Выполните укладку проводов
После того как кабель установлен обратно на свое исходное место, пора заняться укладкой проводов. Убедитесь, что все провода проложены правильно, чтобы они не мешали вентилятору платы MC, как показано на изображении ниже.
7. Установите заднюю крышку
После замены кабеля USB-C можно продолжить установку нижней крышки на принтер. Начните с затягивания винтов 15 и 16, чтобы убедиться, что боковой пучок проводов установлен правильно. Затем продолжите установку остальных винтов, следя за тем, чтобы не затягивать их слишком сильно.
Шаг калибровки после операции
Мы рекомендуем выполнить полную калибровку после этой операции, чтобы обеспечить плавную работу.
