В этом руководстве мы покажем процесс замены силового кабеля и выключателя питания на A1 mini
Когда использовать?
Это руководство следует использовать, если силовой кабель A1 mini неисправен и его необходимо заменить. Общие проблемы, вызванные силовым кабелем A1 mini:
- Силовой кабель повреждён
- Выключатель питания повреждён
- Рекомендовано службой поддержки Bambu Lab
Необходимые инструменты и материалы
Силовой кабель Bambu Lab для A1 mini
- Шестигранный ключ H2.0
- Крестовая отвёртка PH2
- 20 минут вашего времени
Предупреждение о безопасности
ВАЖНО! Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и создать угрозы безопасности. При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер всё ещё включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполнены безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старого силового кабеля
1. Снимите нижнюю крышку корпуса принтера
Поставьте принтер на бок так, чтобы колонна оси Z была обращена к столу. Затем открутите 16 винтов, удерживающих нижнюю крышку, чтобы получить доступ к вентилятору платы MC.
Обратите внимание, что винты 15 и 16 отличаются, поэтому отметьте их, чтобы при повторной сборке нижней крышки установить их на свои места.
После удаления винтов аккуратно подденьте пластиковую нижнюю крышку. Можно начать с верхнего правого угла и аккуратно обходить принтер, пока крышка не отойдёт.
2. Снимите пластиковый кожух для проводов

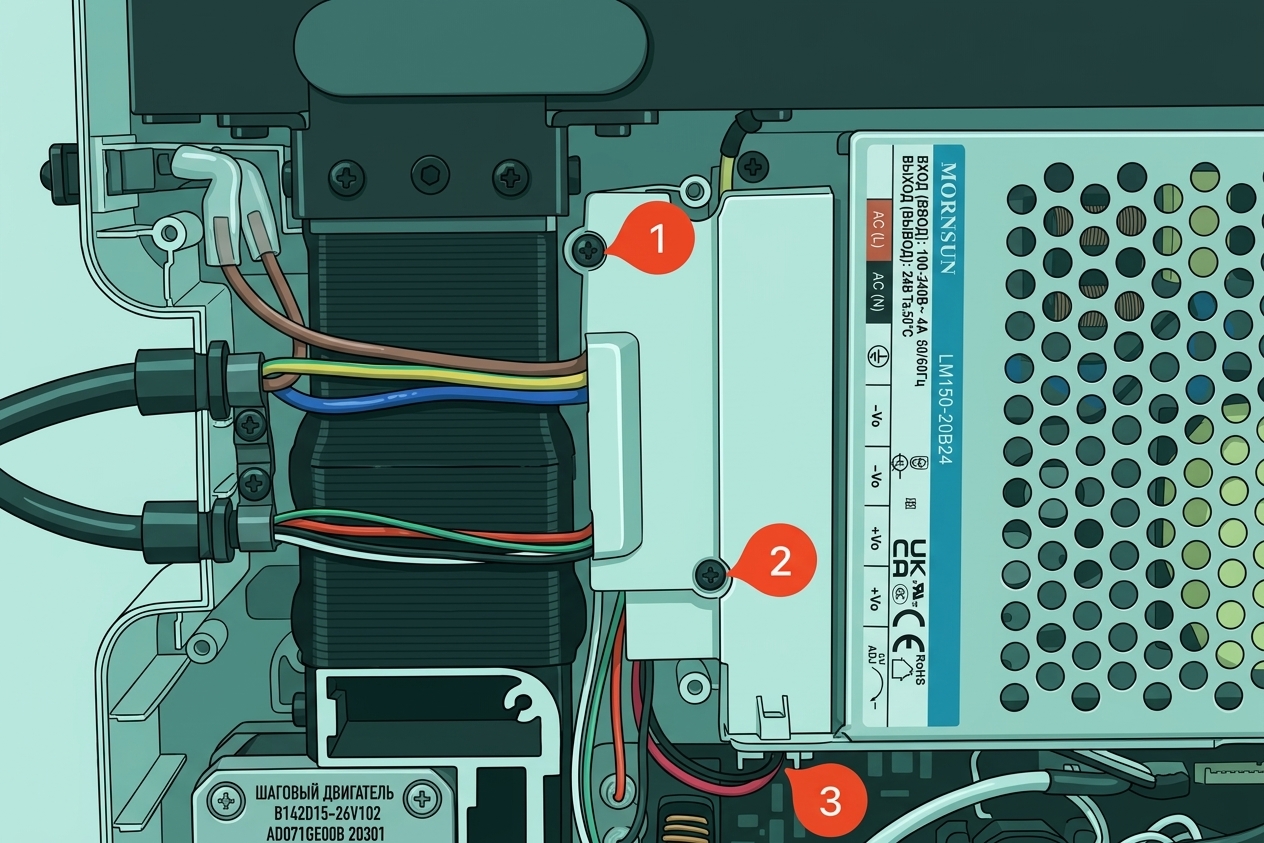

Аккуратно открутите три винта, удерживающие пластиковый кожух для проводов, чтобы получить доступ к силовым клеммам блока питания. Обратите внимание, что винт № 3 находится сбоку.
3. Снимите выключатель питания
Аккуратно нажмите на боковую черную часть выключателя питания. Это освободит небольшой зажим, удерживающий выключатель на месте. Одновременно также толкайте выключатель в сторону задней части принтера. Цель состоит в том, чтобы отодвинуть его только наполовину.
Если всё прошло успешно, остановитесь, когда задняя сторона выключателя питания будет выглядеть так, чтобы вы могли отсоединить провода на следующем шаге.

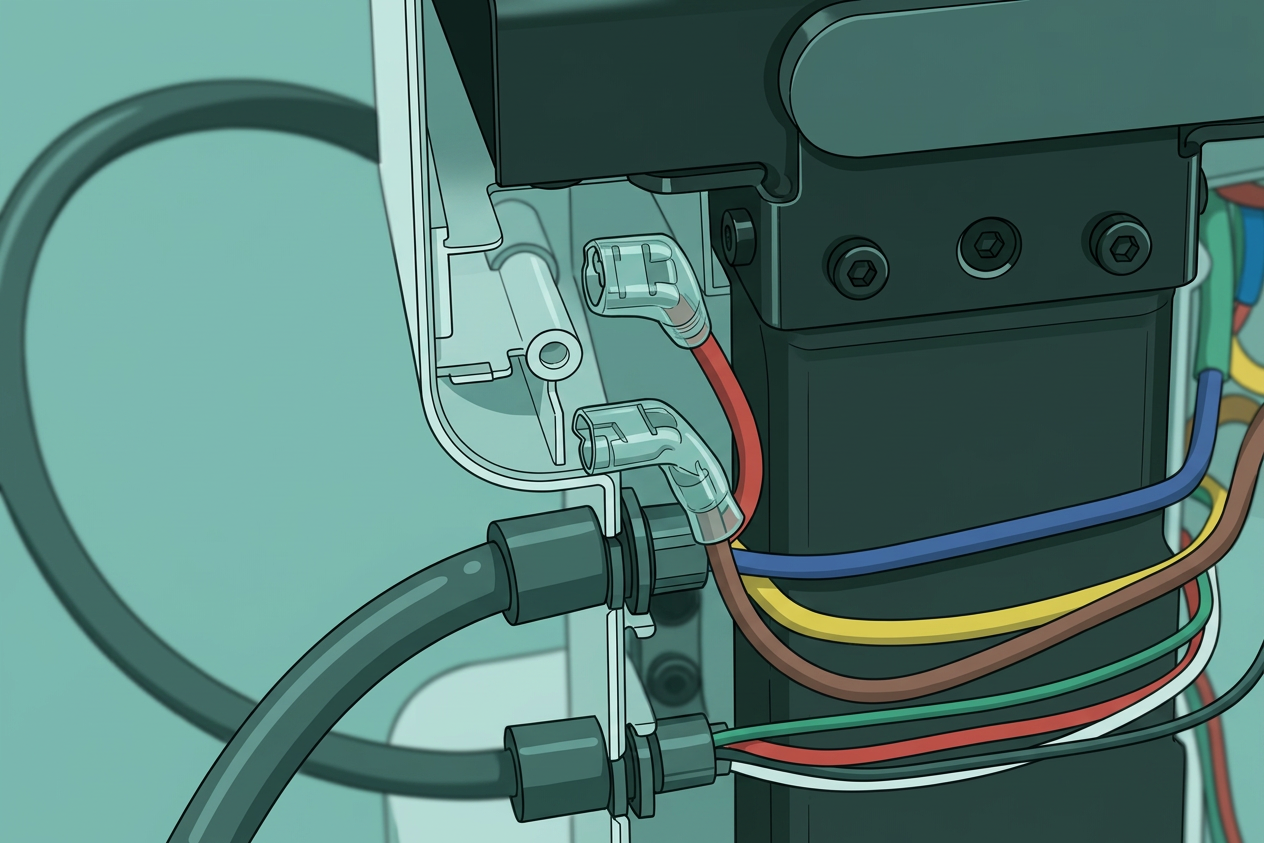

4. Отсоедините провода выключателя питания

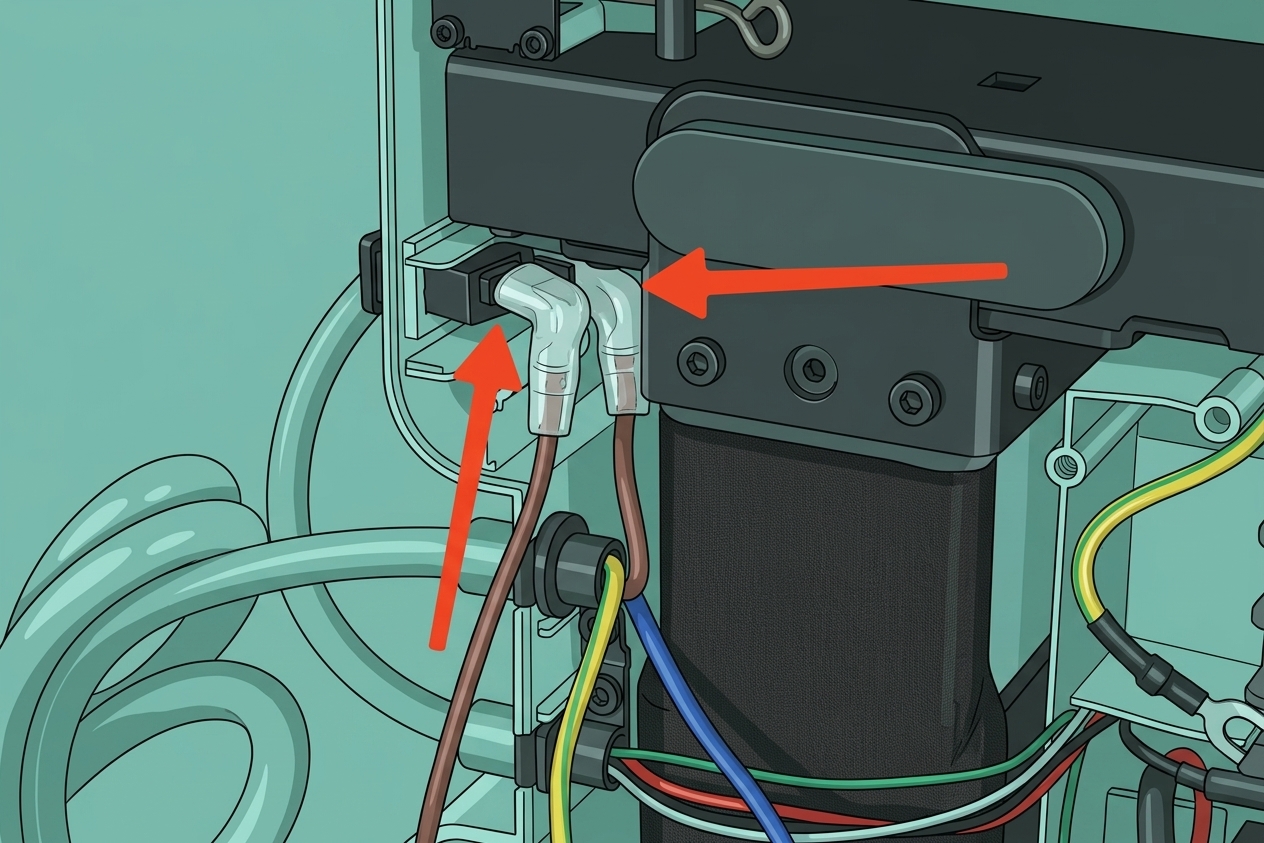

Держа выключатель крепко, начните отсоединять коричневые провода. Их можно отсоединить пальцами, но также может помочь набор плоскогубцев. После отсоединения вы можете полностью снять выключатель питания.
5. Отсоедините провода силового кабеля от блока питания

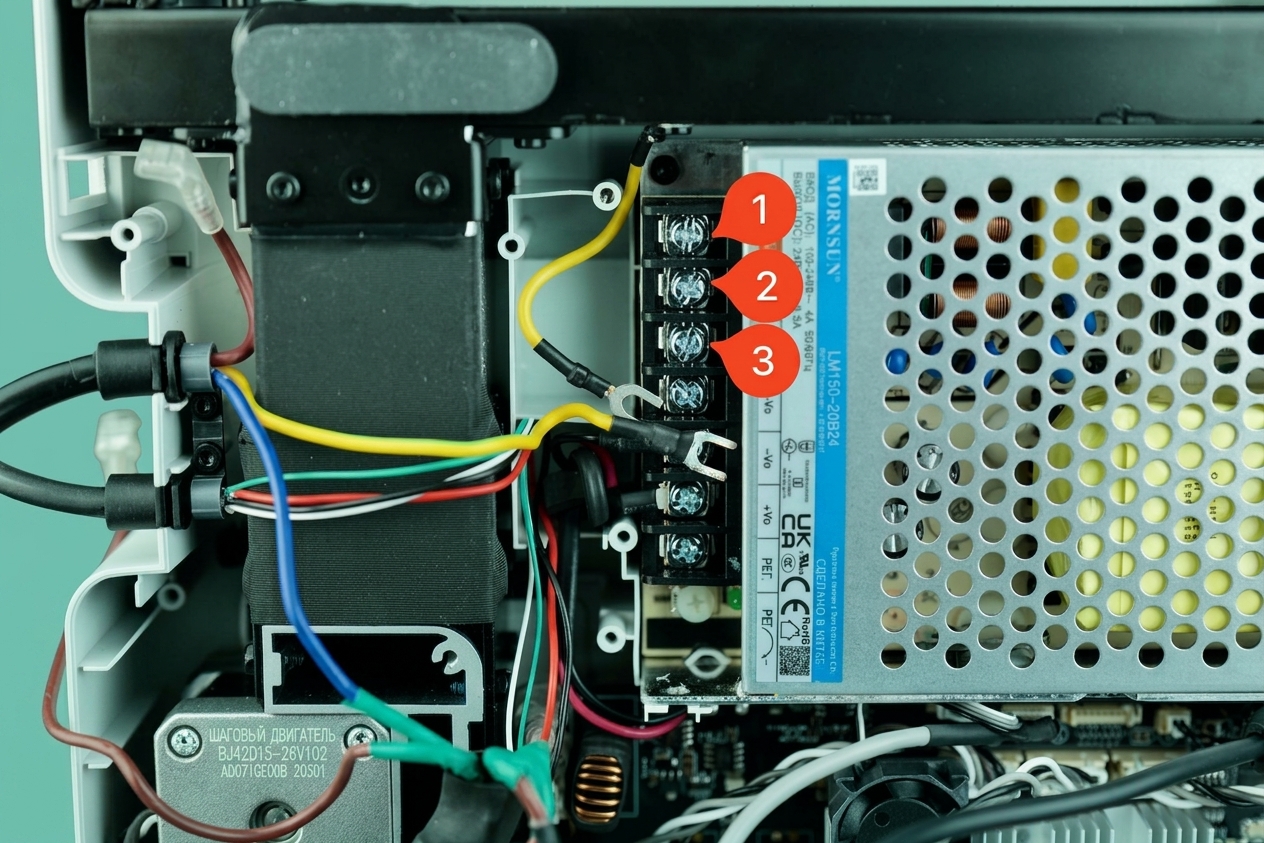

Ослабьте три винта клемм питания на блоке питания, затем снимите провода силового кабеля
6. Снимите силовой кабель с принтера
Наконец, снимите силовой кабель с принтера, сначала открутив винт, удерживающий его на раме принтера.
Силовой кабель теперь снят
Шаги по установке нового силового кабеля
1. Подсоедините кабель нагревательного стола к принтеру
Аккуратно проложите кабель на кронштейне, затем затяните винт, убедившись, что не перетянули его. Убедитесь, что плоская часть кабеля обращена к основанию принтера, как показано на изображении.
2. Установите выключатель питания
Вставьте выключатель питания в корпус принтера наполовину, убедившись, что положение «Выкл» направлено вниз к основанию принтера. Не вставляйте его полностью, так как на следующем шаге вам понадобится место для
3. Подсоедините коричневые провода к выключателю

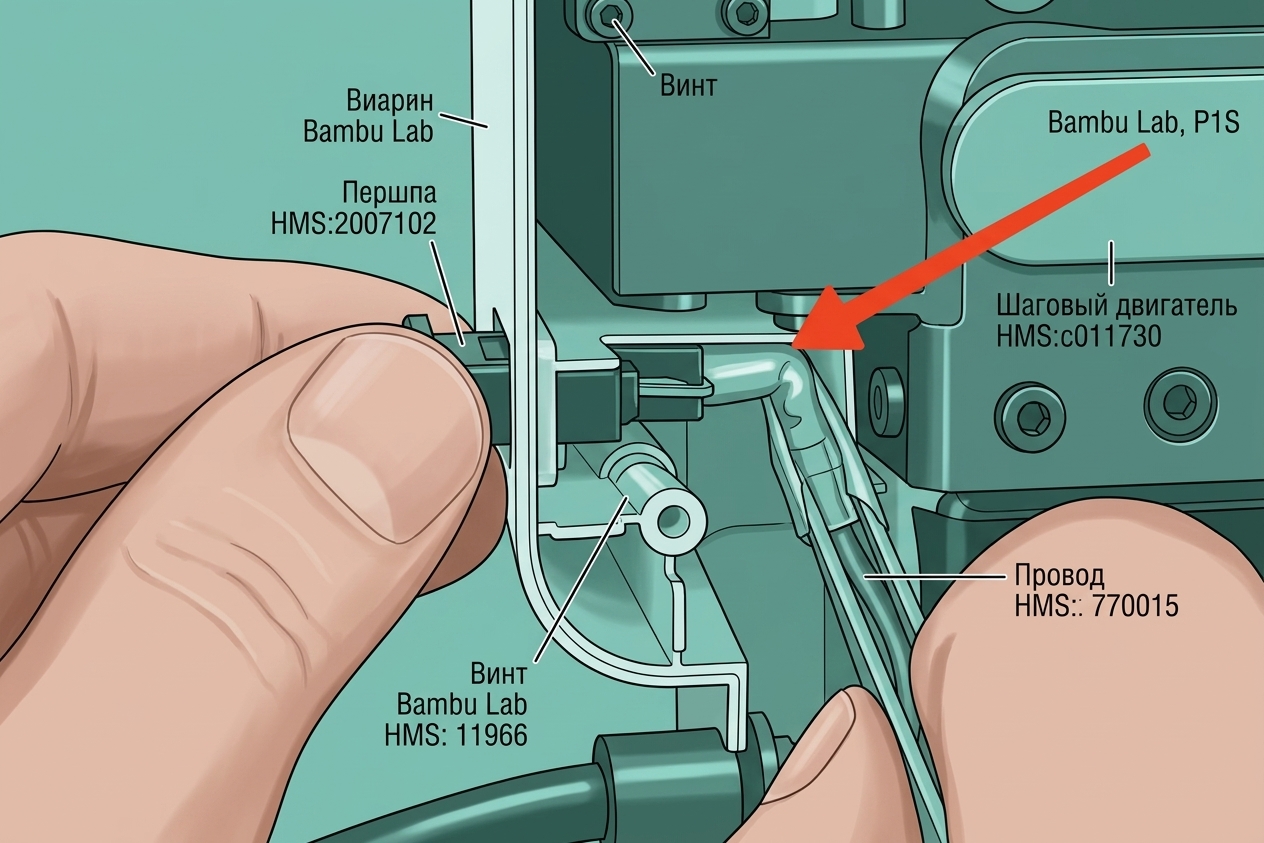

На этом шаге вам нужно снова подсоединить коричневые провода к выключателю. Сначала установите провод, который подключен к силовому кабелю. Он подключается к контакту сзади.
Затем установите маленький коричневый провод, который вы получили в комплекте с выключателем питания, как показано на изображении ниже.
После установки обоих проводов вы можете вставить выключатель питания до упора, чтобы зафиксировать его на корпусе принтера, затем перейдите к следующему шагу.
4. Подсоедините провода силового кабеля к клеммам блока питания

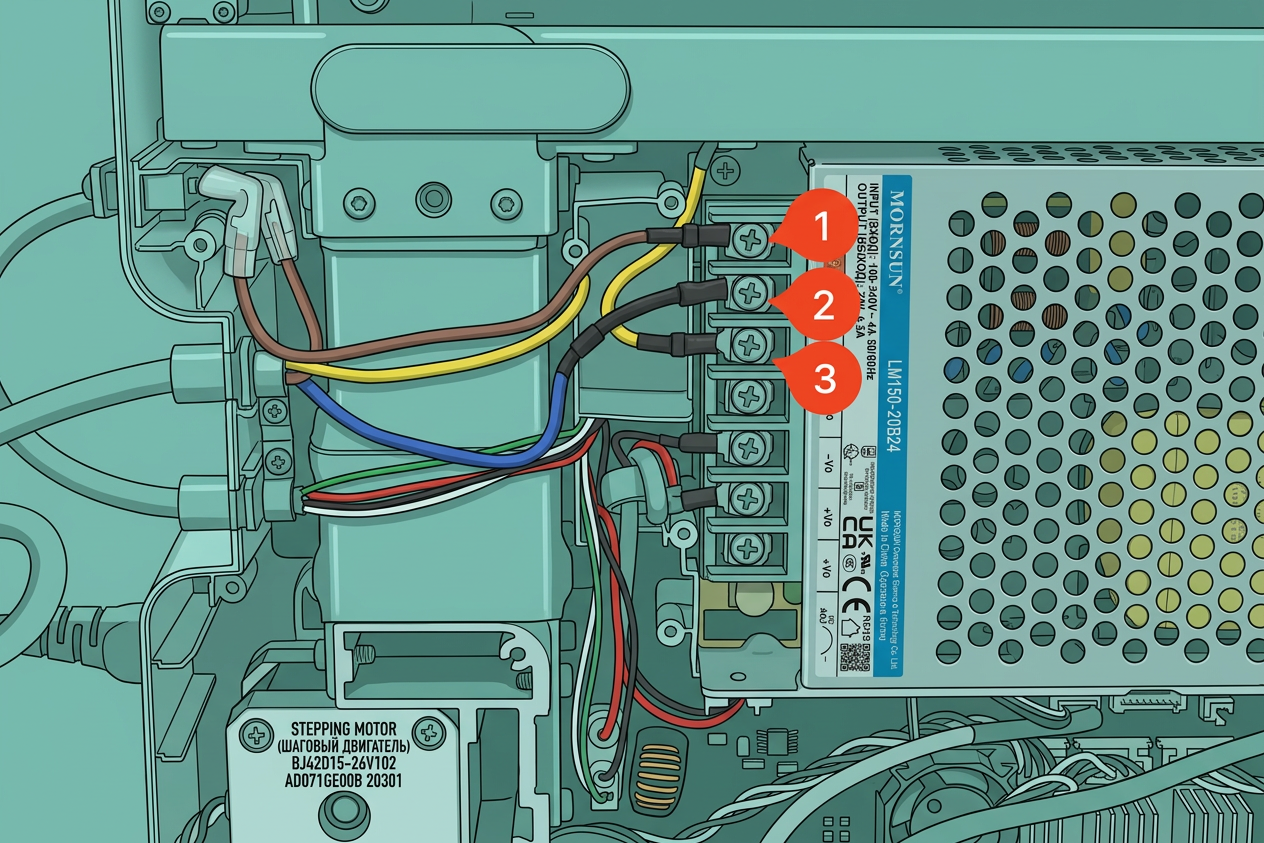

Тщательно подключите силовые провода клемм, как показано ниже, и затяните винты. Информация о проводах следующая:
Версии для Китая, Европы, Великобритании, Австралии, Аргентины (Коричневый и Синий)
1. Фаза переменного тока (Коричневый) 2. Ноль переменного тока (Синий) 3. Заземляющий провод силового кабеля и провод платы рамы (Желтый)

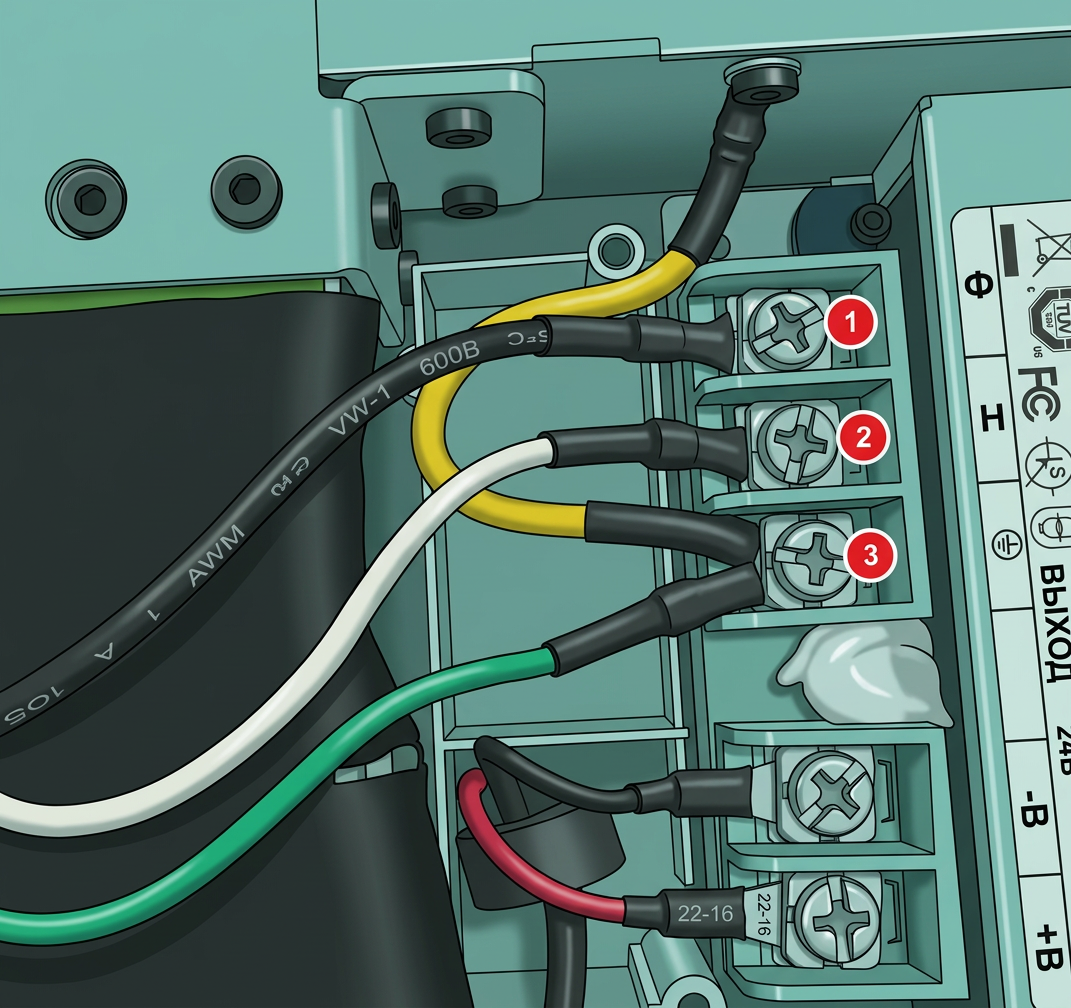

Версии для США, Японии (Зеленый и Белый)
1. Фаза переменного тока (Черный) 2. Ноль переменного тока (Белый) 3. Заземляющий провод силового кабеля и провод платы рамы (Зеленый)
Способ подключения, показанный на рисунке:
5. Установите винты, удерживающие пластиковый кожух для проводов.
Разместите провода, идущие от кабеля нагревательного стола и силового кабеля, как показано на изображении, затем снова прикрепите пластиковый кожух к принтеру с помощью трех винтов. Эти винты будут вкручиваться в пластиковые стойки. Не затягивайте их слишком сильно, чтобы не повредить пластиковую резьбу.
6. Выполните укладку проводов
Перед установкой нижней крышки убедитесь, что провода платы MC проложены правильно, чтобы они не мешали вентилятору платы MC, как показано на изображении ниже.
7. Установите заднюю крышку
Теперь можно продолжить установку нижней крышки на принтер. Начните с затягивания винтов 15 и 16, чтобы убедиться, что боковой жгут проводов установлен правильно. Затем продолжите установку остальных винтов, следя за тем, чтобы не затягивать их слишком сильно.
Проверка работоспособности
Чтобы убедиться, что всё работает как ожидается, включите принтер и подтвердите, что он запускается. Это подтверждает правильность установки.
Шаг калибровки после операции
Калибровка не требуется.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке нового силового кабеля / выключателя питания, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Принтер не включается
Проверьте соединения кабелей, выполненные на шаге 3 и шаге 4, и убедитесь, что провода подключены правильно
