В этом руководстве мы покажем, как заменить вентилятор обдува детали на A1.
Когда использовать?
Это руководство предназначено для использования, если возникла проблема с вентилятором обдува детали
Общие проблемы, которые могут указывать на необходимость замены вентилятора обдува детали A1, включают:
- Вентилятор обдува детали был поврежден из-за намотки пластика в результате сбоя печати
- Вентилятор обдува детали издает шум во время работы
- Рекомендуется технической поддержкой Bambu Lab
Необходимые инструменты и материалы
-

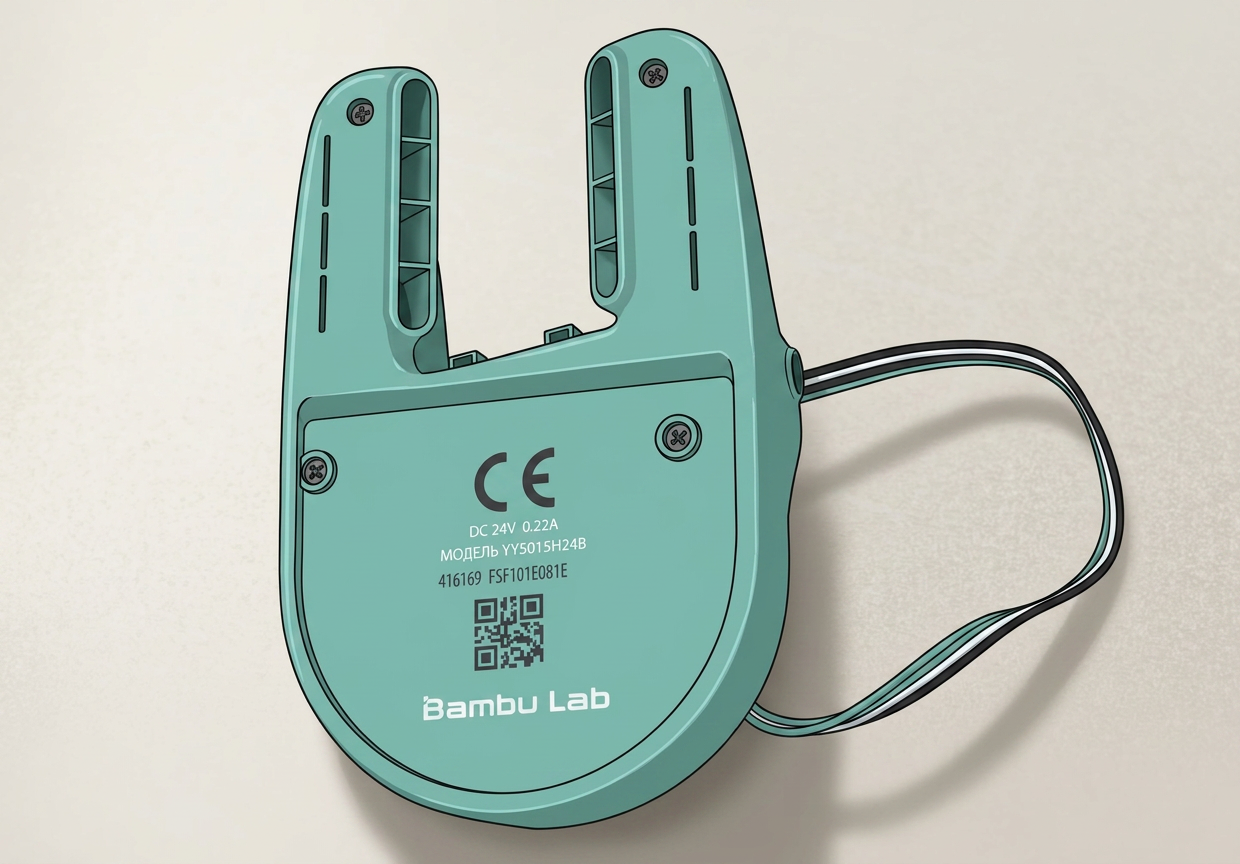

Вентилятор обдува детали Bambu Lab для A1
-
Шестигранный ключ H2.0
-
Шестигранный ключ H1.5
-
20 минут вашего времени
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новую заявку на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление старого вентилятора обдува детали
1. Снимите задний корпус инструментальной головки
Мы начинаем со снятия заднего корпуса инструментальной головки. Аккуратно подденьте задний корпус инструментальной головки, потянув за нижнюю секцию, как показано ниже.
2. Отсоедините кабель

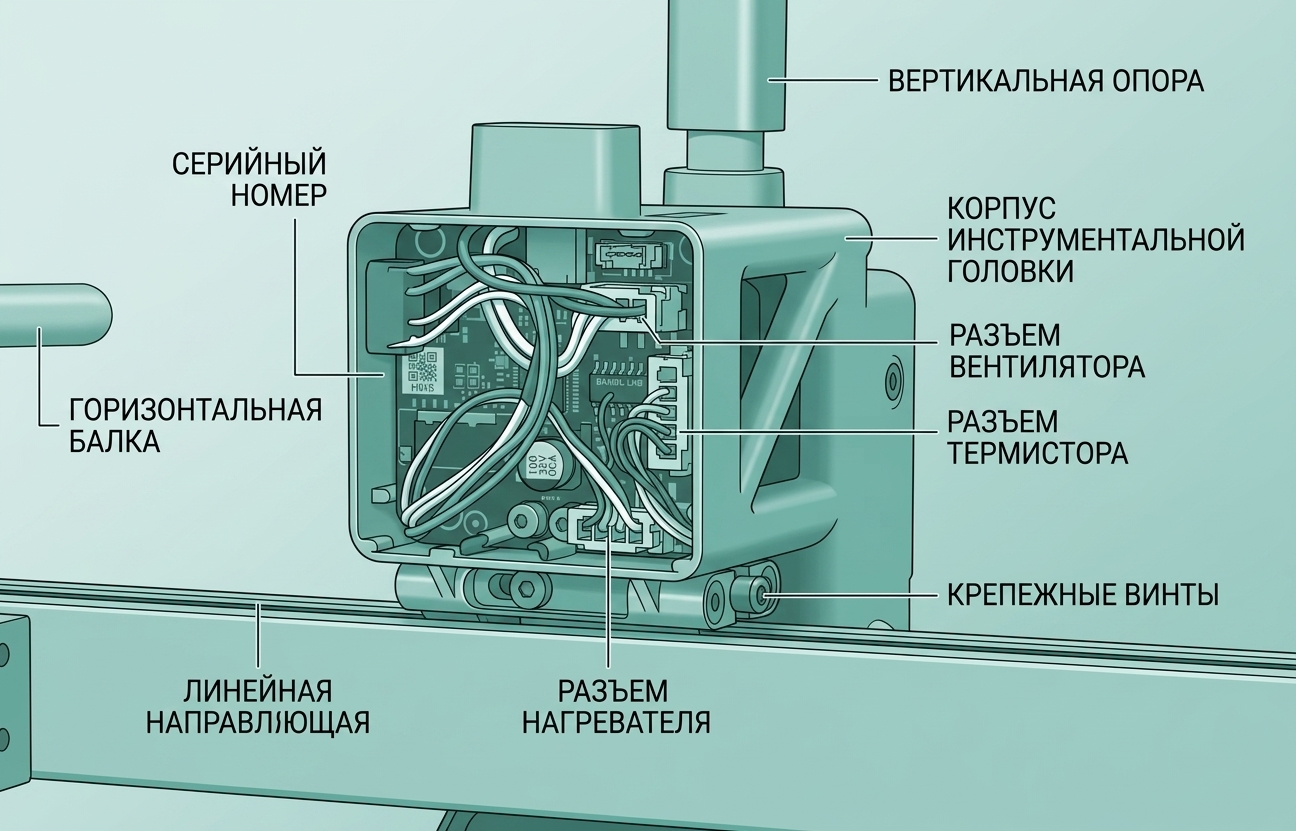

Снимите кабель вентилятора обдува детали, подключенный к плате TH. Аккуратно вытяните его за разъем, избегая вытягивания кабеля из разъема. Мы рекомендуем использовать плоский инструмент, чтобы аккуратно поддеть их, чтобы избежать потенциального повреждения.
3. Снимите переднюю крышку инструментальной головки
Возьмитесь за основание передней крышки и аккуратно потяните на себя. Зажимы, удерживающие крышку, освободятся, что позволит снять переднюю крышку
4. Снимите хотенд
Снимите силиконовый чехол для хотенда, аккуратно потянув его на себя, затем снимите хотенд. Все шаги обозначены на наклейке экструдера.
5. Открутите винты экструдера
Удалите винты, как показано на картинке, и аккуратно потяните экструдер немного вперед.Будьте осторожны при вытягивании, так как вам нужно будет аккуратно отсоединить шлейф датчика филамента.
6. Снимите кабель вентилятора обдува детали

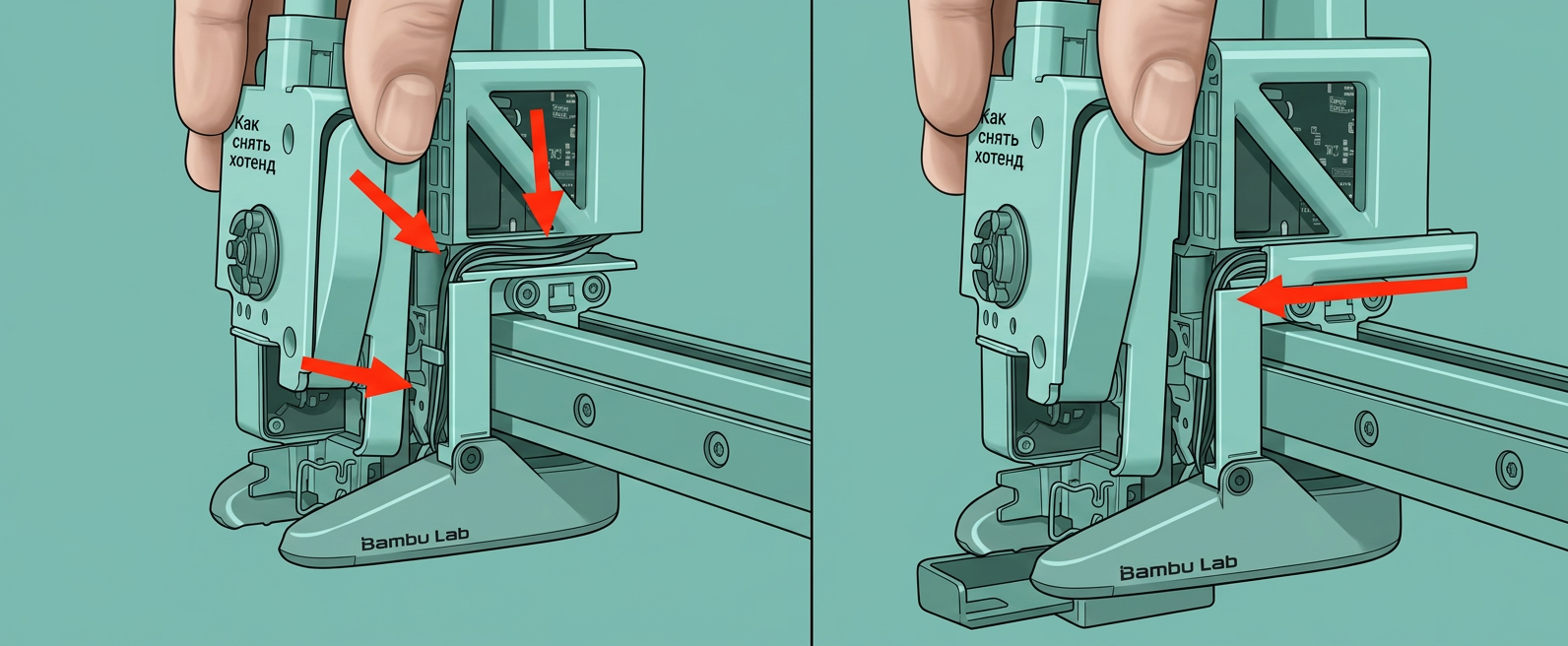

Нажмите на правую крышку кабеля назад и снимите ее, затем извлеките кабель вентилятора обдува детали из канала для кабелей.
Примечание: Если кабель вентилятора обдува детали заблокирован кабелем нагревательного узла в том же канале для кабелей и не может быть удален, вы можете отсоединить разъем нагревательного узла, ослабить кабель нагревательного узла и снять кабель вентилятора.
7. Снимите вентилятор обдува детали

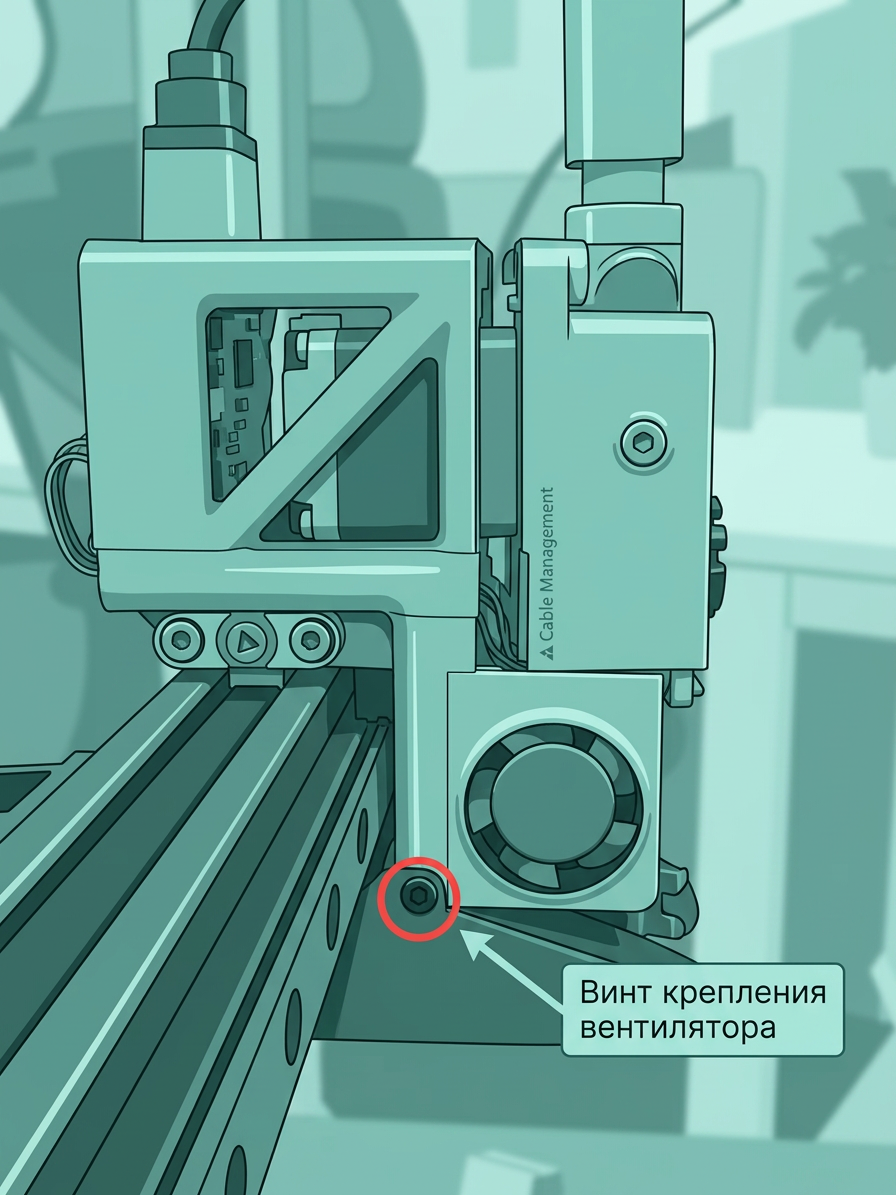

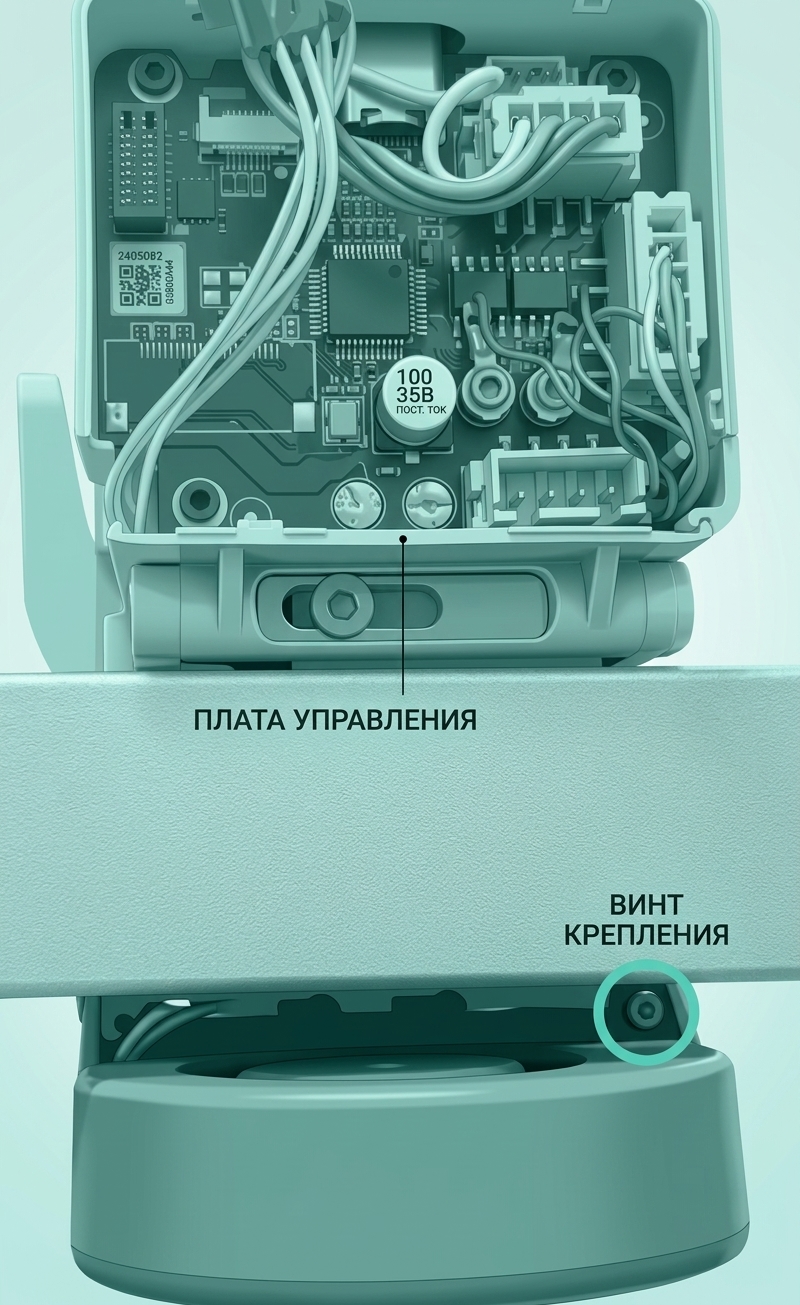

Снимите вентилятор обдува детали, открутив 3 винта, крепящих вентилятор (два с каждой стороны и один сзади).
Модель трех винтов крепления вентилятора — BT2*5.
 |
 |
 |
Установка нового вентилятора обдува детали
-part-cooling-fan">1. Установка нового вентилятора обдува детали
Установите новый вентилятор обдува детали на инструментальную головку и затяните 3 винта (два с каждой стороны и один сзади), которые крепят вентилятор.
|
|
|
2. Установите правую крышку кабеля
Аккуратно пропустите кабель вентилятора обдува детали через правую крышку кабеля и верните крышку кабеля в исходное положение, как показано.
3. Установите экструдер
Закрепите экструдер на инструментальной головке с помощью 4 винтов, как показано на изображении ниже.
4. Подключите кабель заново
Подключитевентилятор обдува деталикабель, как показано ниже.

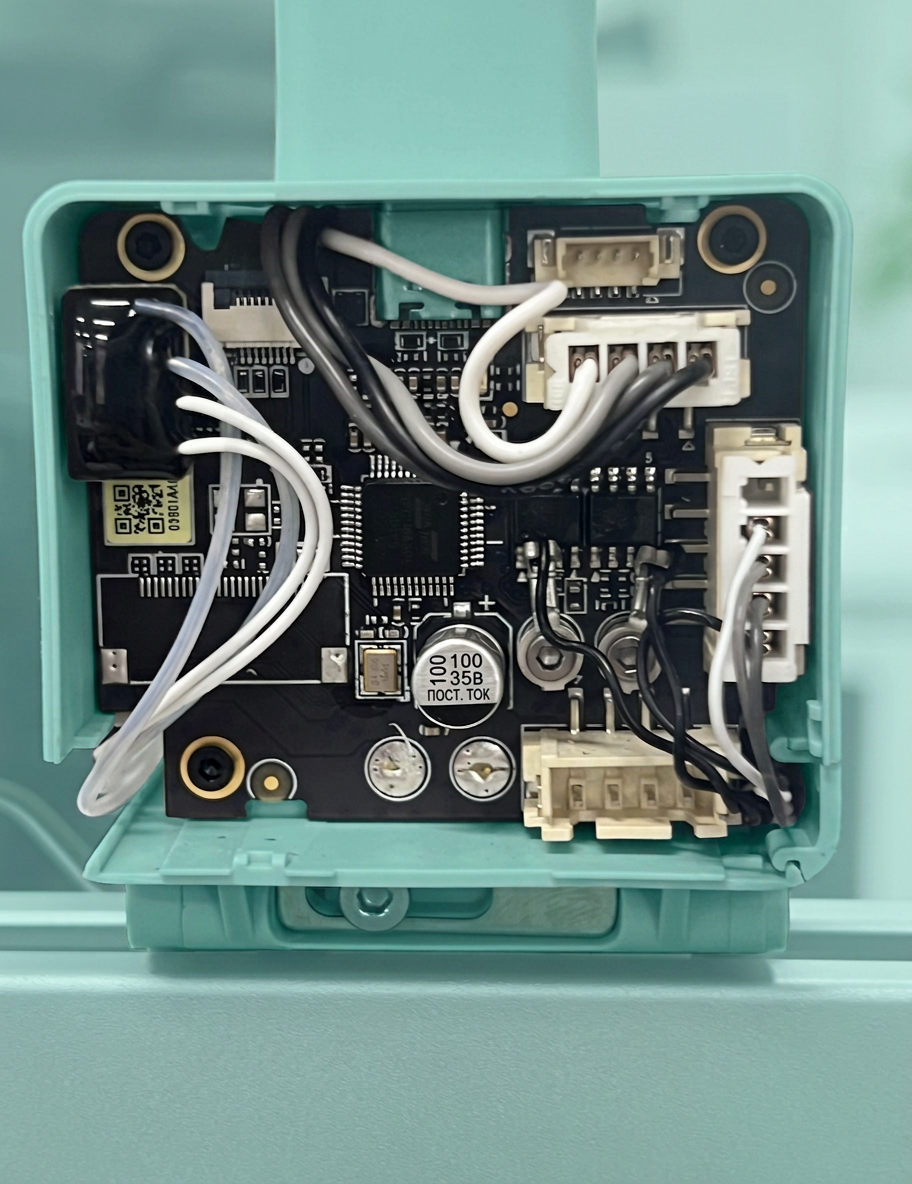

Примечание: Если вы отсоединили кабель нагревательного узла хотенда во время разборки, вам также необходимо подключить кабель нагревательного узла хотенда к плате TH в этот момент.
5. Установите задний корпус инструментальной головки
Просто выровняйте два кронштейна на заднем корпусе вверх, затем нажмите на него, пока не услышите несколько щелчков.
6. Установите хотенд и силиконовый чехол для хотенда
Следуйте инструкциям на наклейке экструдера, чтобы повторно прикрепить хотенд к инструментальной головке. Затем зафиксируйте его с помощью зажима и установите силиконовый чехол.
7. Установите переднюю крышку инструментальной головки
Просто прикрепите переднюю крышку инструментальной головки к верхней части, совместив защелки, затем аккуратно надавите на нижнюю сторону. Вы услышите щелчок защелок, когда установка будет завершена.
Проверьте работоспособность
Чтобы убедиться, что все работает как положено, включите принтер, а затем включите вентилятор охлаждения детали. Новый вентилятор должен запуститься.
Шаг калибровки после операции
Мы рекомендуем выполнить полную калибровку принтера после этой операции.
Кроме того, настоятельно рекомендуетсяпромыть текстурированную PEI-платформу перед использованием, так как она могла быть загрязнена в ходе этого процесса.
