В этом руководстве мы покажем, как заменить узел нагрева хотенда на A1 mini
 |
 |
Когда использовать?
Это руководство предназначено для использования, если возникла проблема с узлом нагрева хотенда вашего A1 mini
Общие проблемы, которые могут указывать на необходимость заменыA1 miniузла нагрева хотенда включают:
- Узел нагрева хотенда обернут в пластик из-за сбоя печати
- Нагреватель или термистор больше не работают
- Металлический фиксатор хотенда больше не работает
- Рекомендуется технической поддержкой Bambu Lab
Необходимые инструменты и материалы

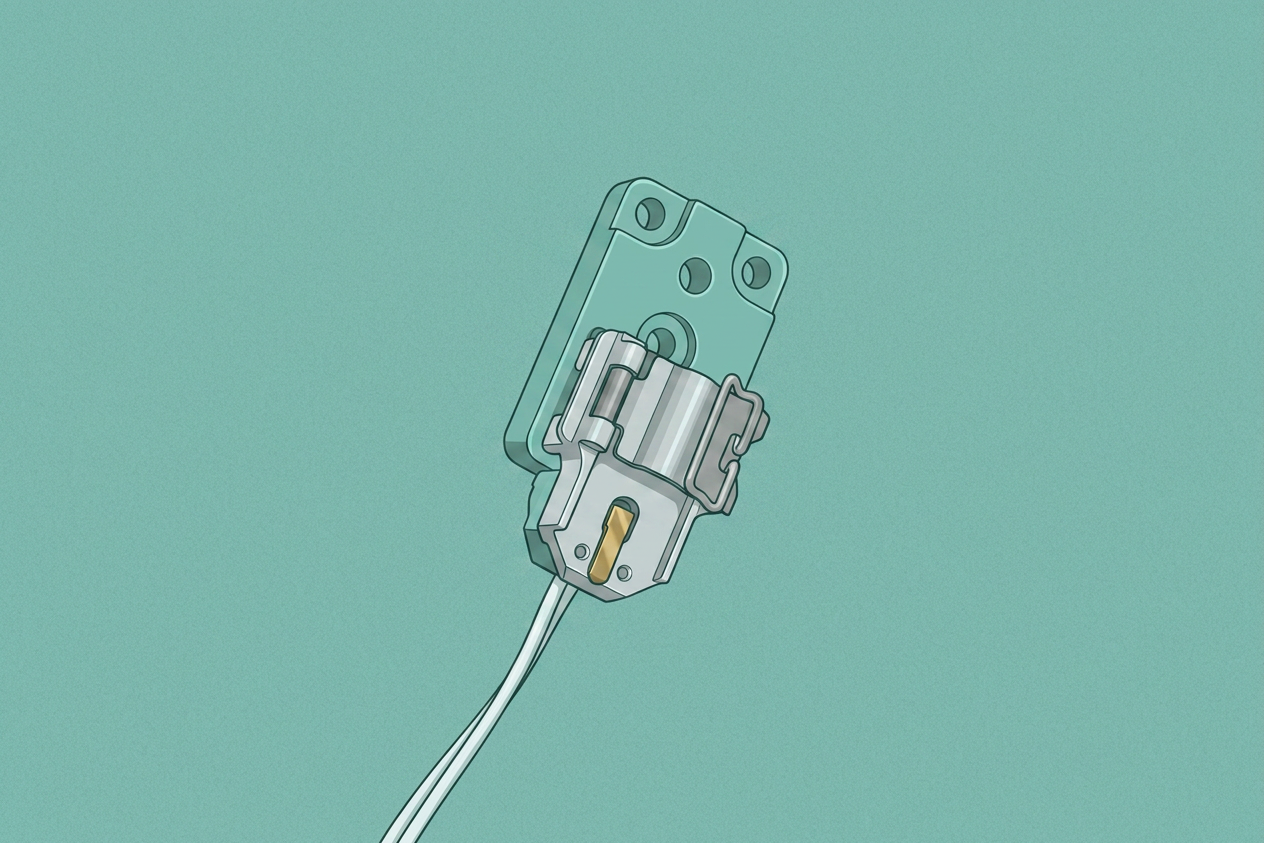

- Узел нагрева хотенда Bambu Lab для A1
- Шестигранные ключи H1.5 и 2.0
- Плоский пинцет
- 25 минут вашего времени
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новую заявку на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Примечание к настройкам программного обеспечения Bambu Studio

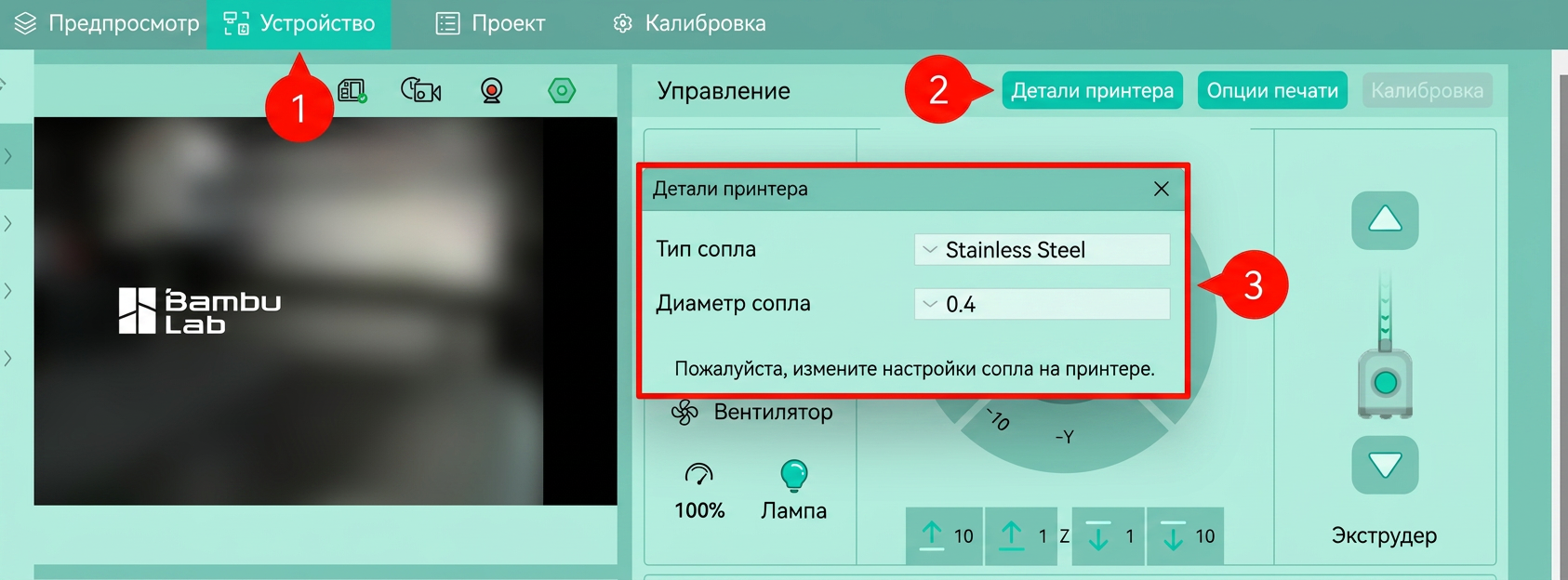

В последней версии Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), возможность изменения информации о сопле в разделе "Printer Parts" отключена (как показано на скриншоте ниже) и теперь предназначена только для отображения.
Некоторые пользователи могут ошибочно считать это проблемой программного или аппаратного обеспечения из-за изменений по сравнению с предыдущими версиями. Однако это изменение предназначено для повышения согласованности работы и безопасности пользователей. Изменение сопла должно выполняться непосредственно на принтере. Разрешение изменений через интерфейс программного обеспечения может ввести новых пользователей в заблуждение, заставив их подумать, что физическая замена сопла не требуется перед печатью.
Примечание: Если вы заменили сопло на сопло с другими характеристиками, пожалуйста, не забудьте синхронизировать информацию о сопле наустройстве.
Видео-руководство
Снятие старого узла нагрева хотенда

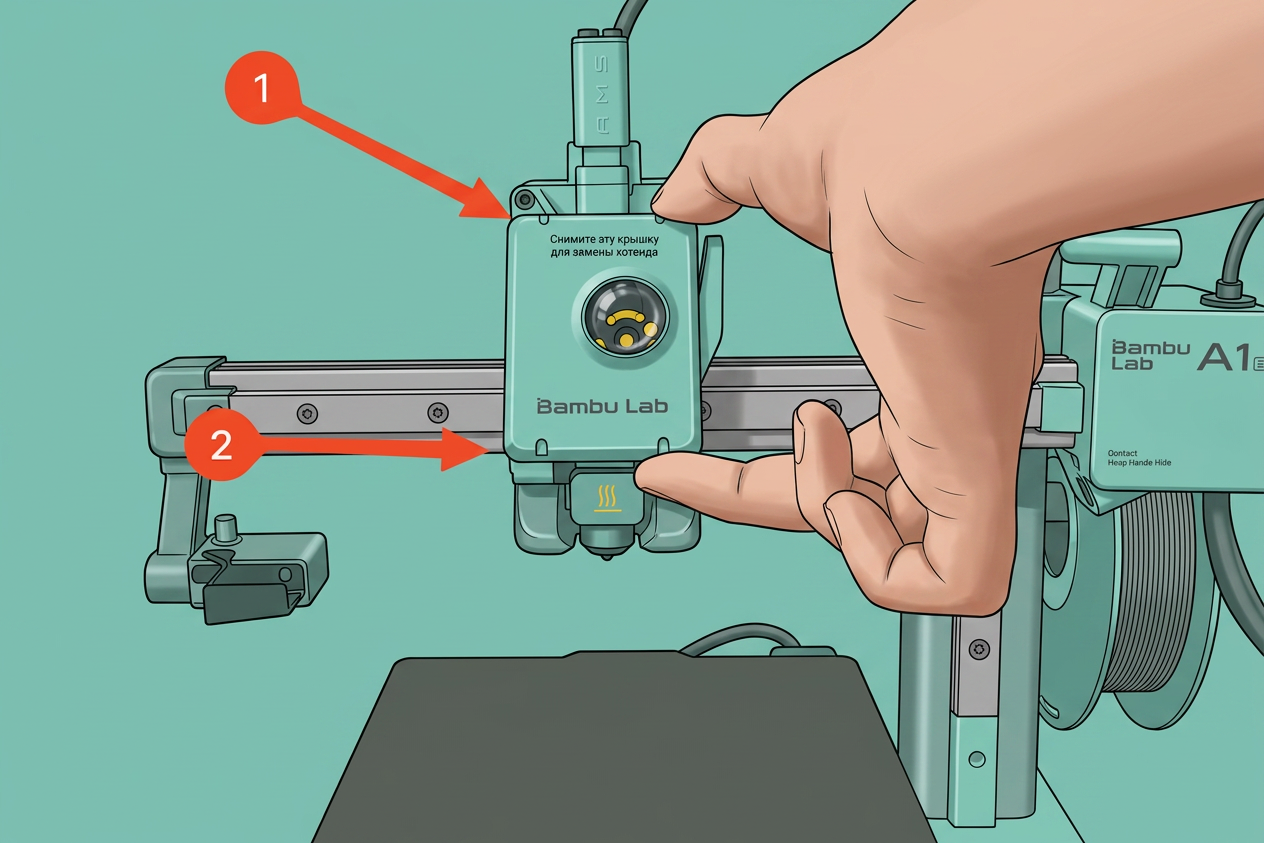

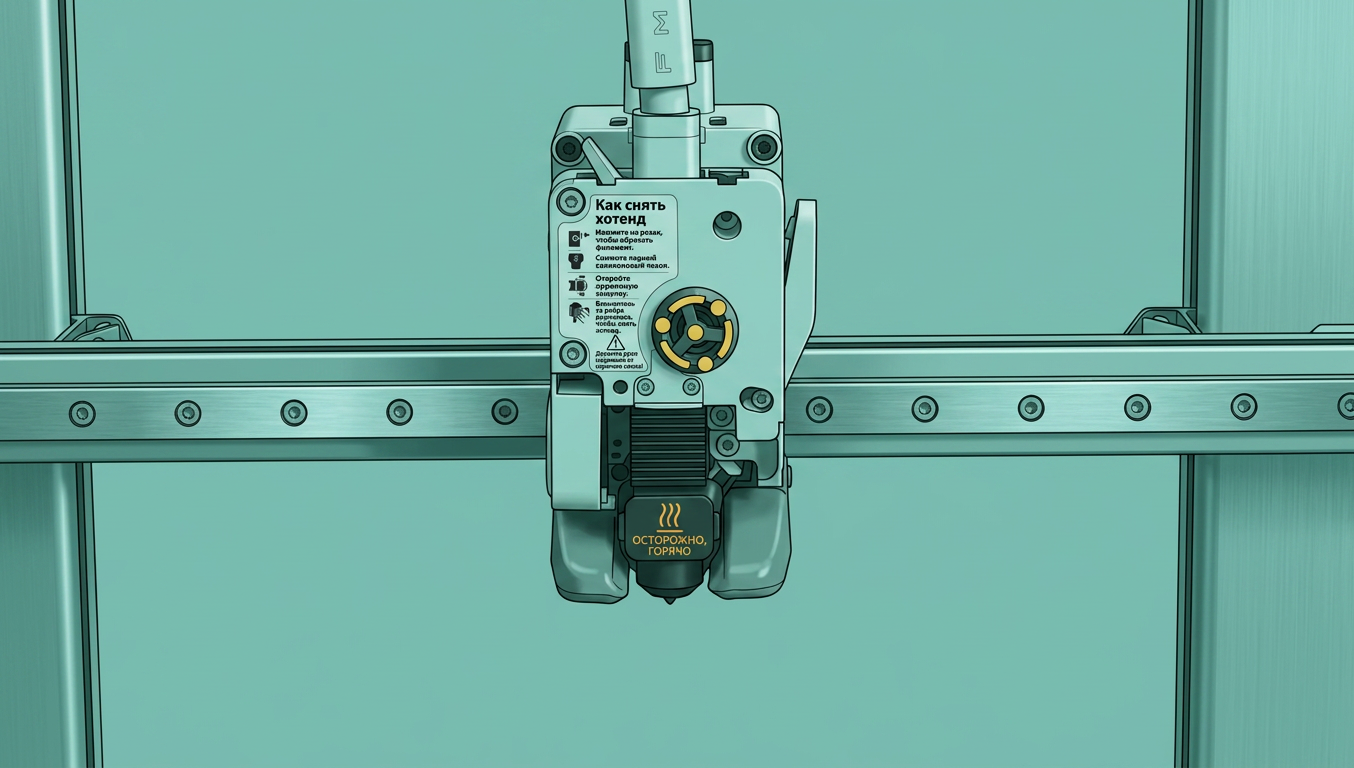

1. Снимите переднюю крышку инструментальной головки

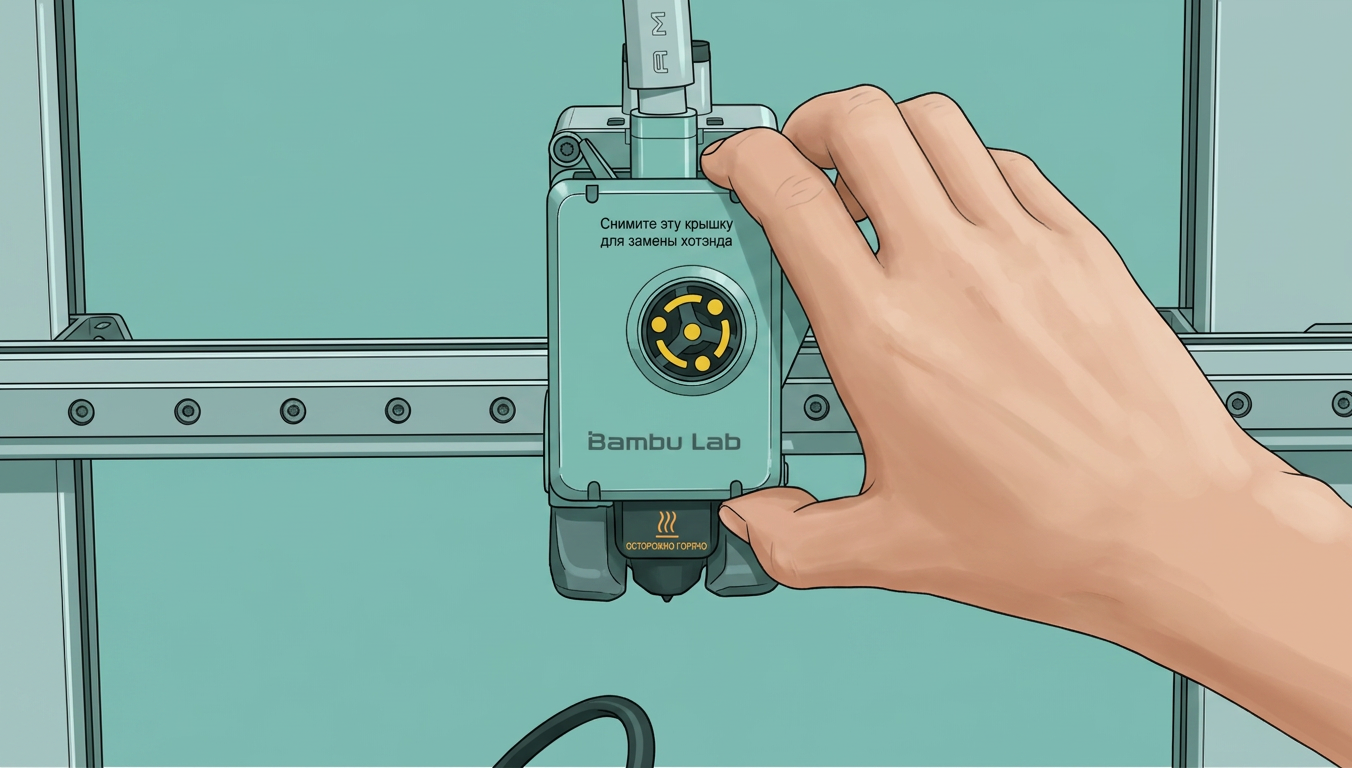

Возьмитесь за основание передней крышки и аккуратно потяните на себя. Зажимы, удерживающие крышку, освободятся, что позволит снять переднюю крышку.
 |
 |

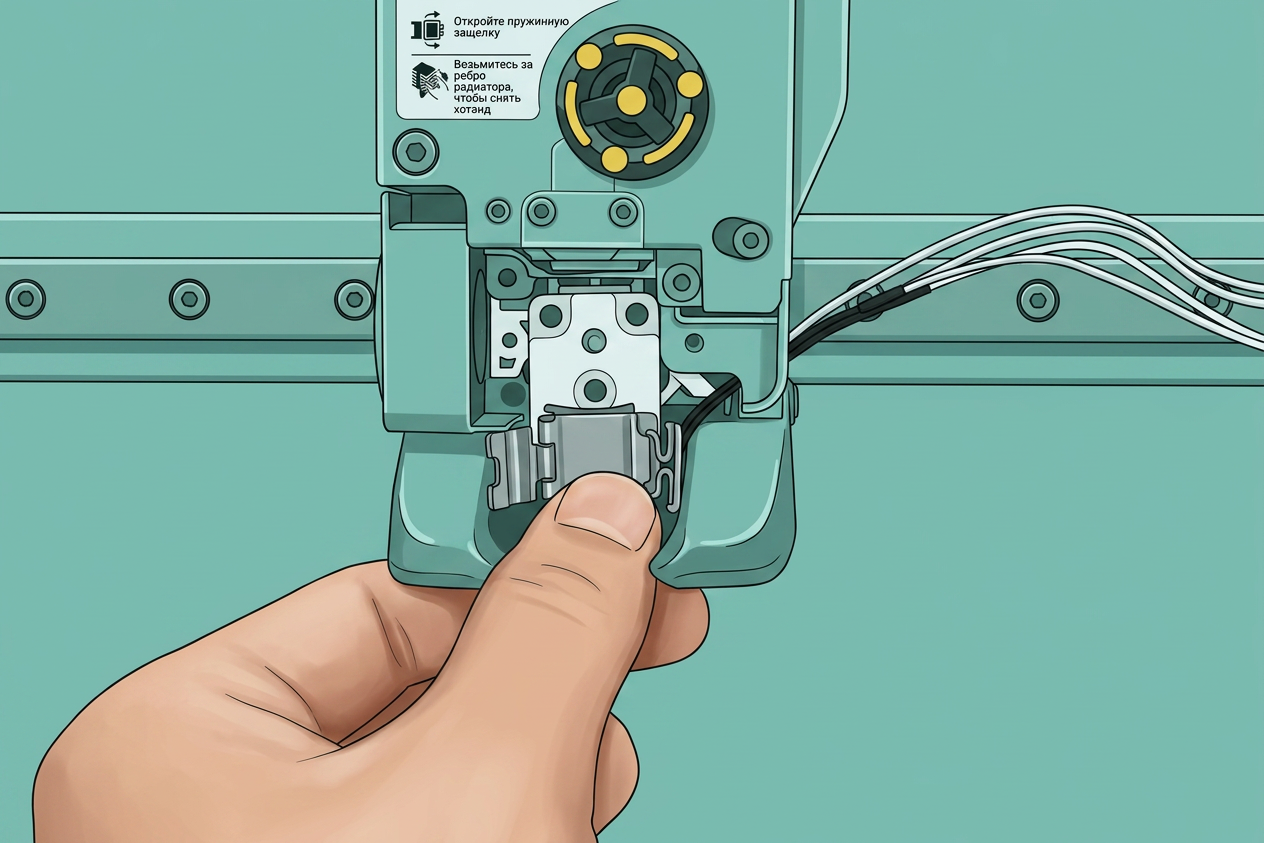

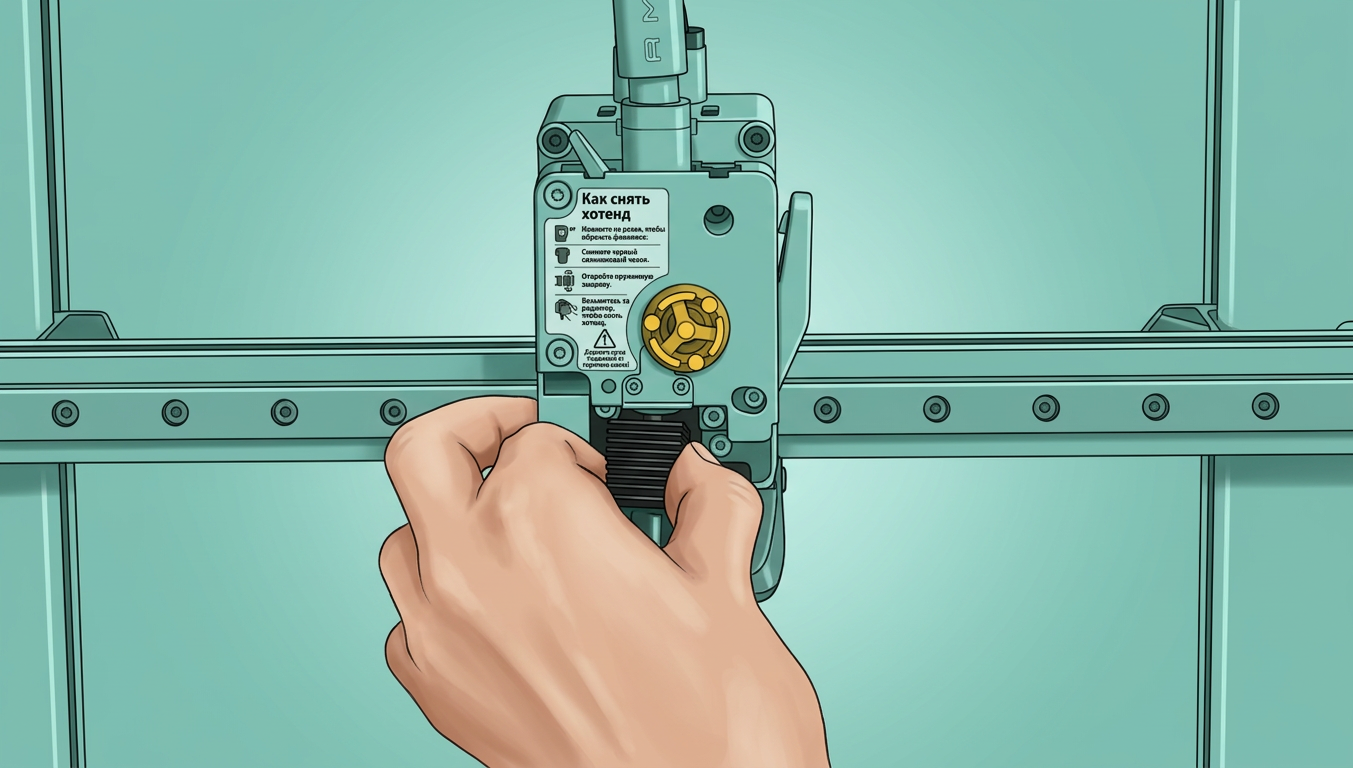

2. Снимите хотенд

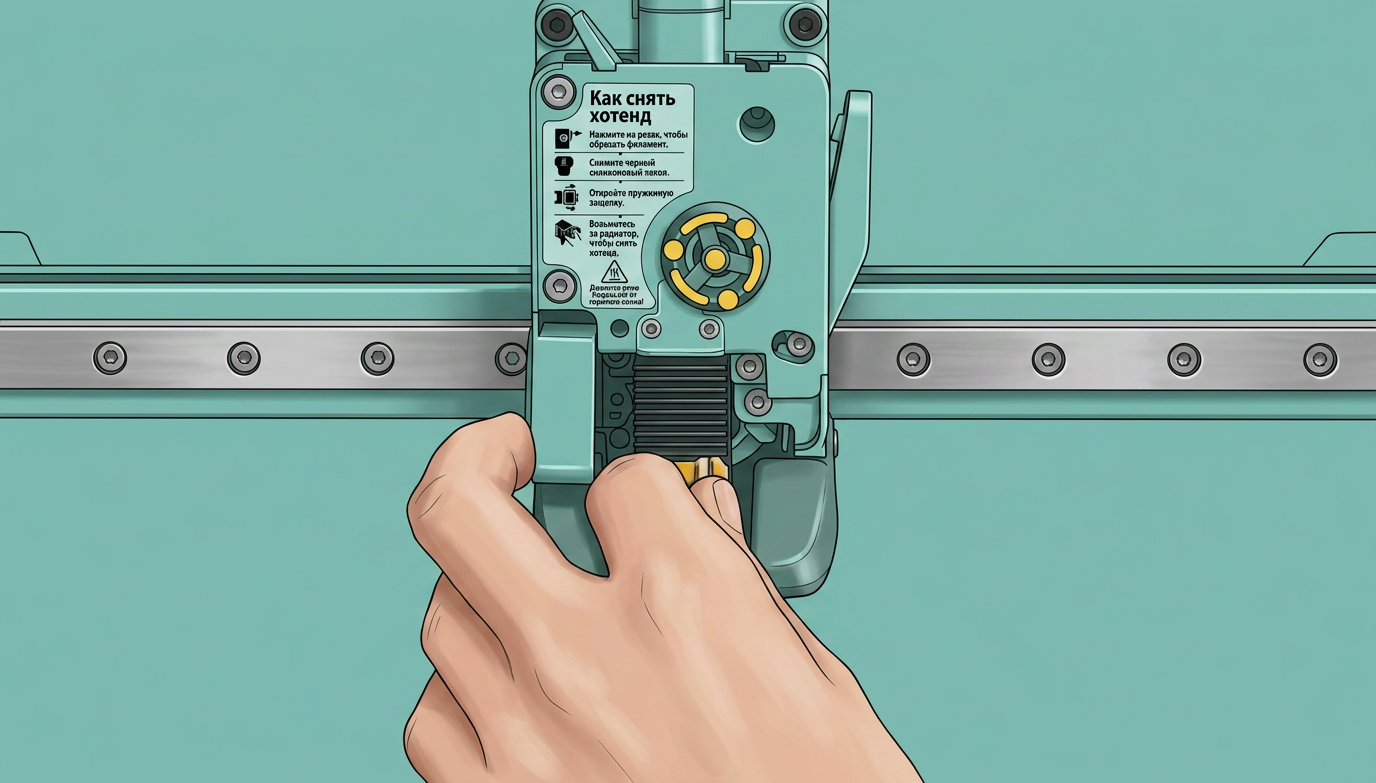

Снимите силиконовый чехол для хотенда, аккуратно потянув его на себя, откройте застежку, затем снимите хотенд. Все шаги подписаны на наклейке экструдера.
 |
 |
 |

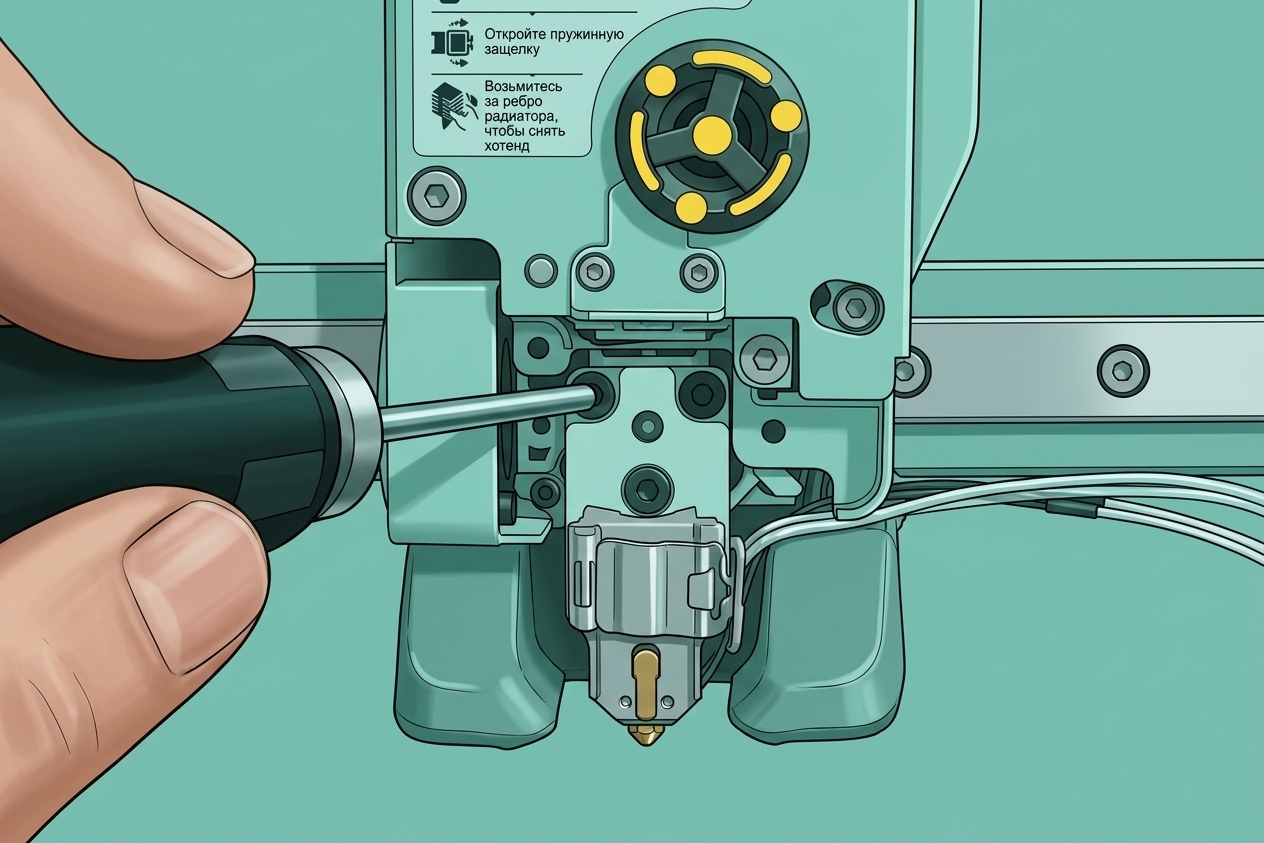

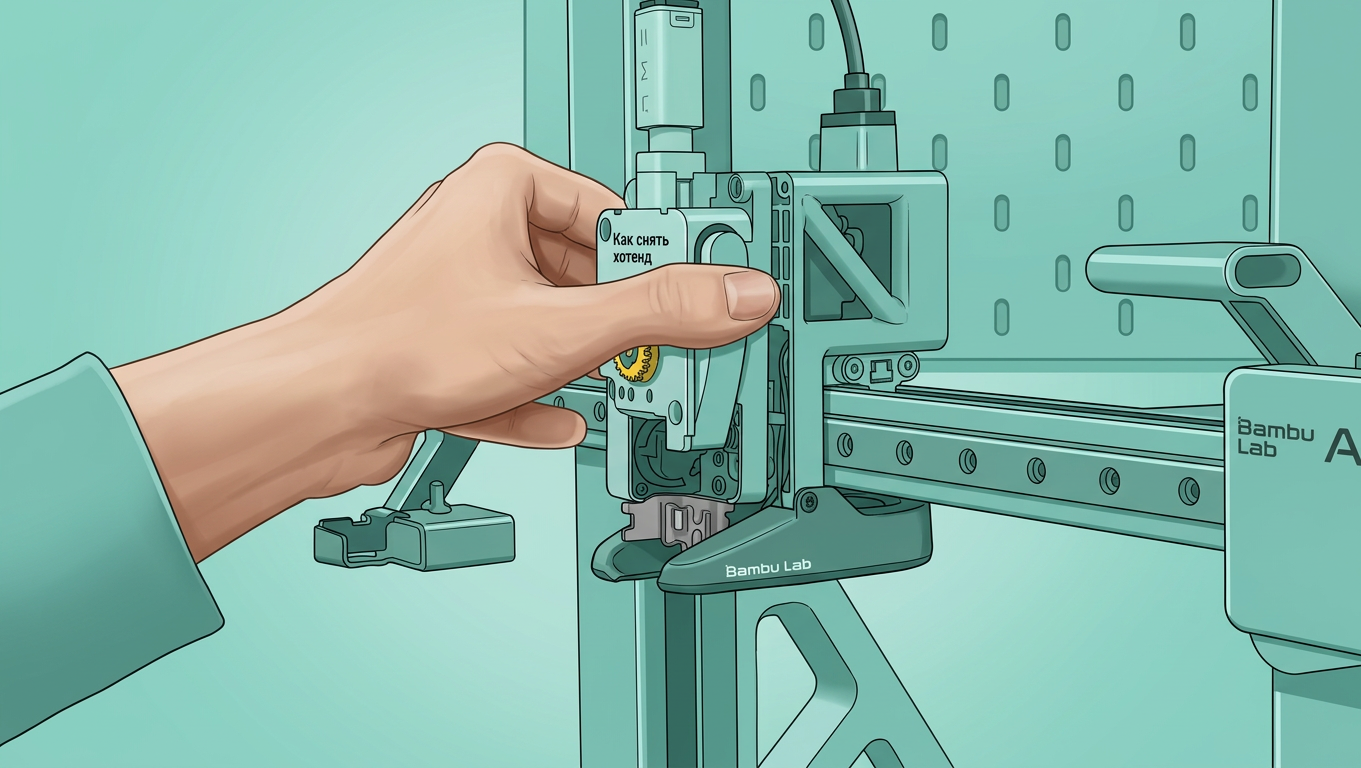

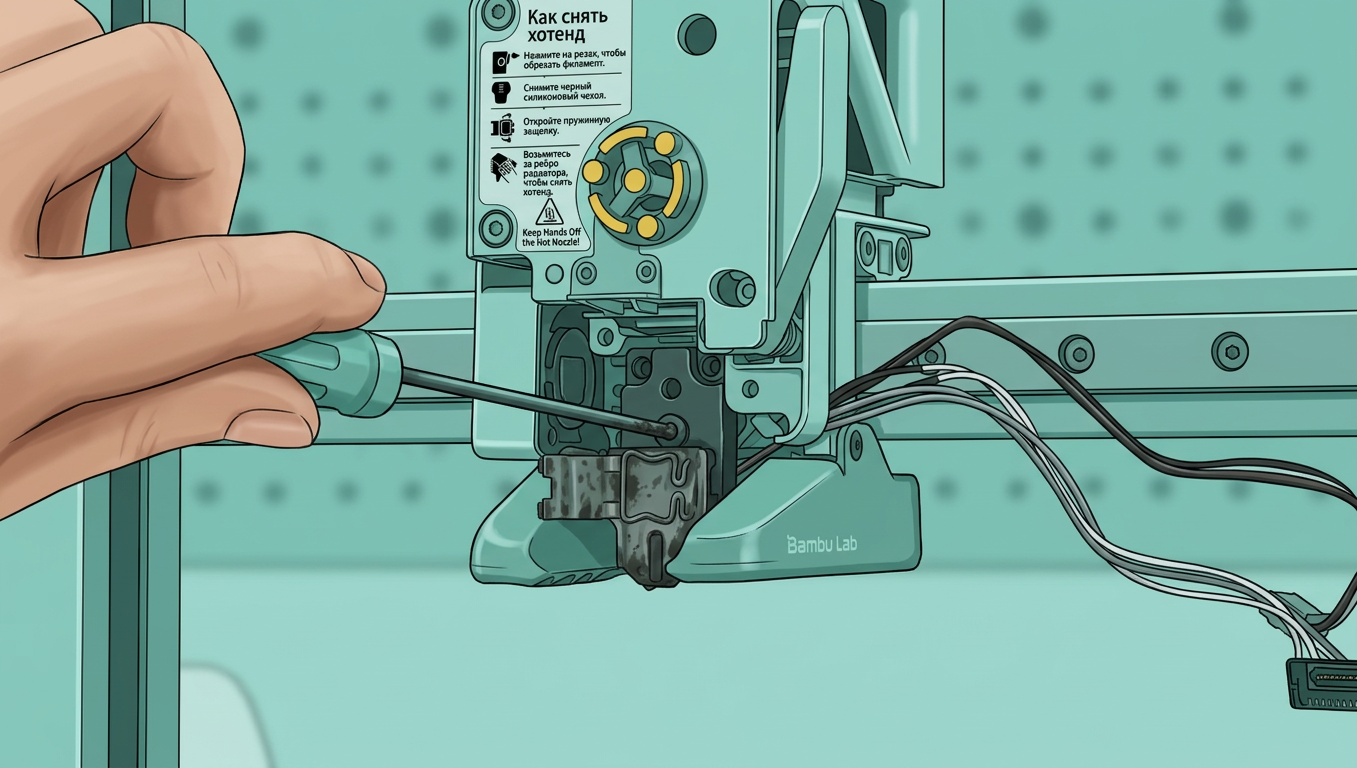

3. Открутите винты экструдера
Открутите винты, как показано на картинке, и слегка потяните экструдер вперед.
Примечание: Не вытаскивайте экструдер с силой, так как это может легко повредить провод мотора.
 |
 |

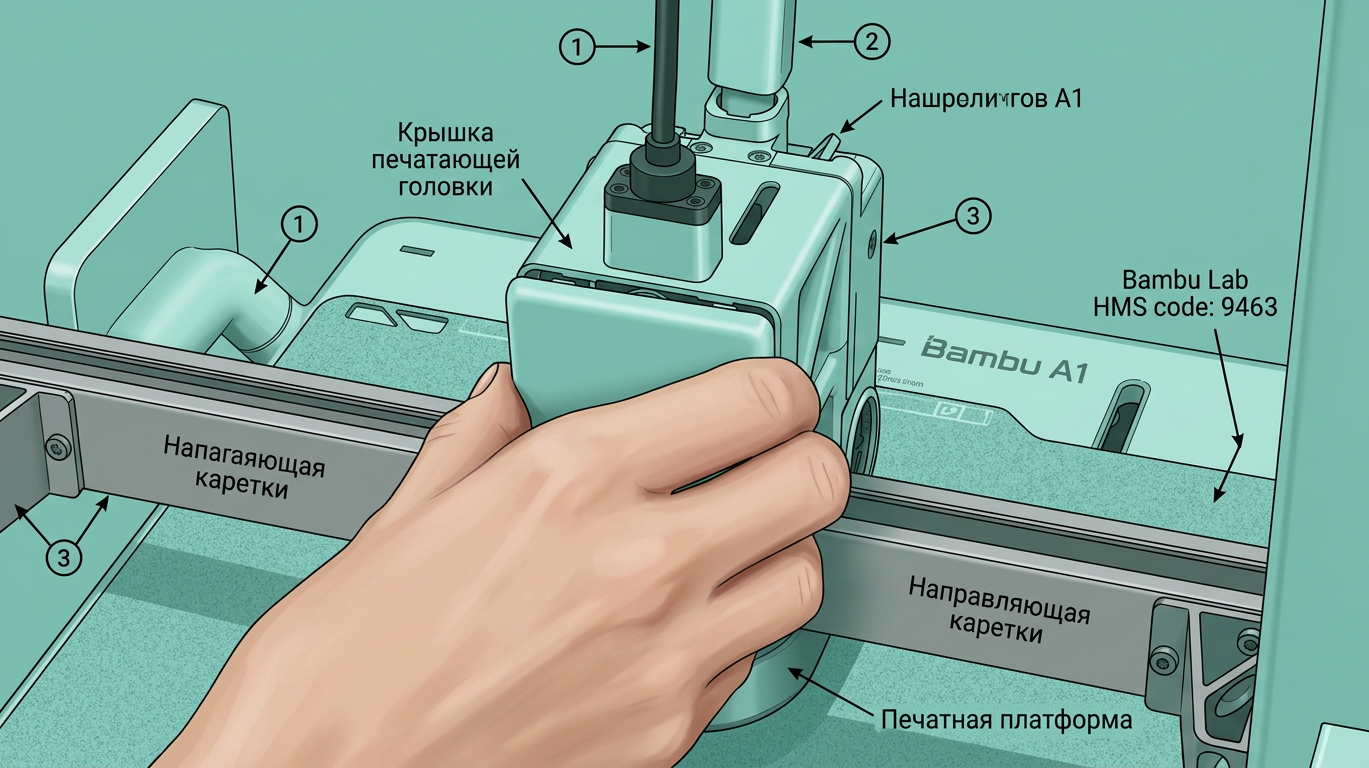

4. Снимите задний корпус инструментальной головки
Аккуратно откройте задний корпус инструментальной головки, потянув за нижнюю секцию, как показано ниже.
 |
 |

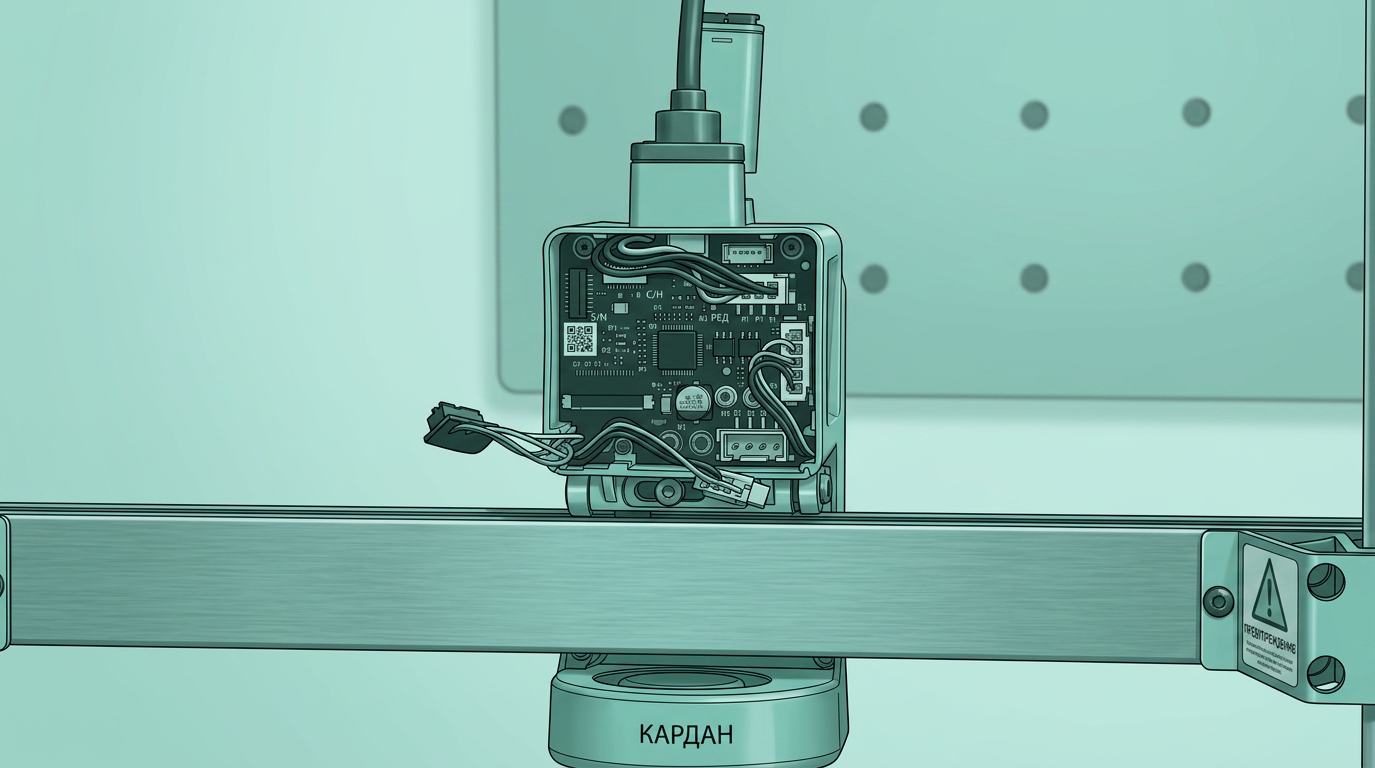

5. Отсоедините кабели
Снимите кабель узла нагрева хотенда и кабель вентилятора охлаждения детали, подключенные к плате TH.
 |
 |

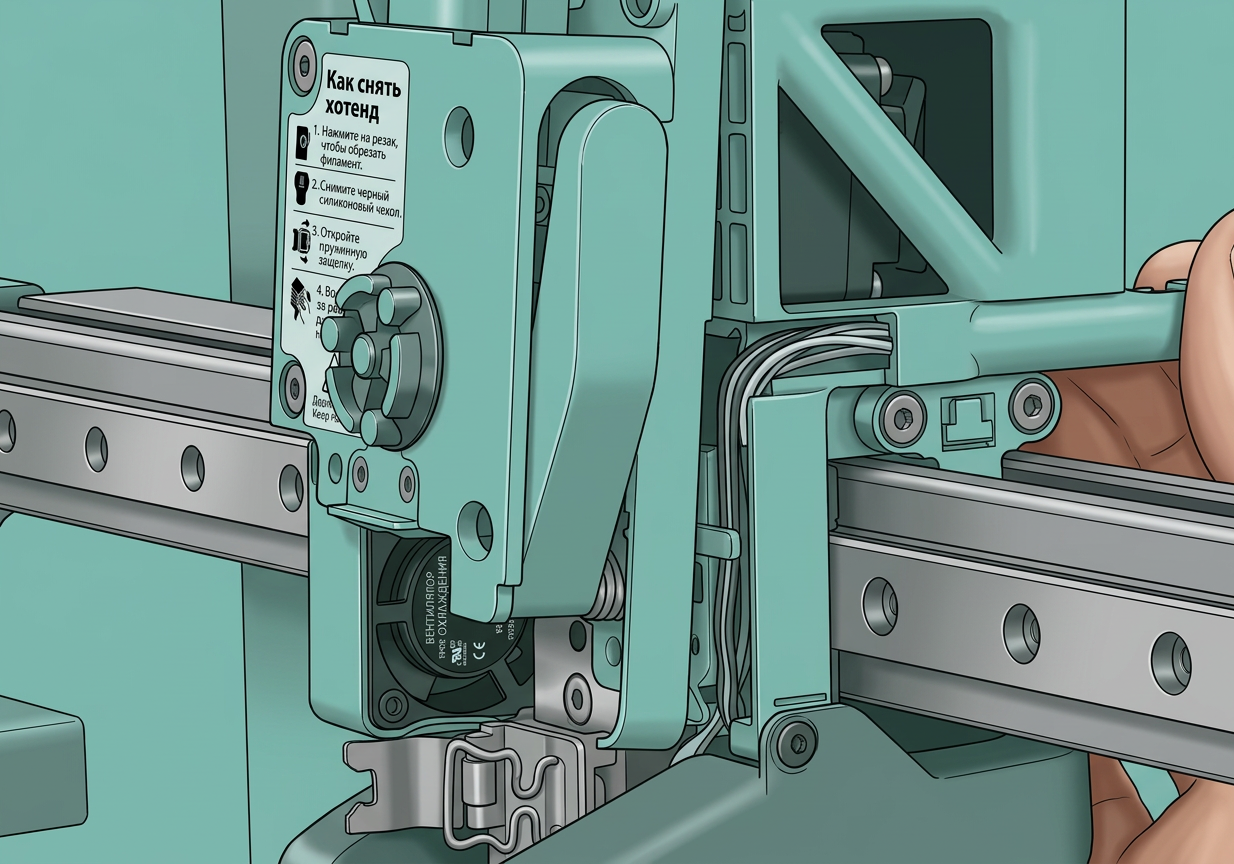

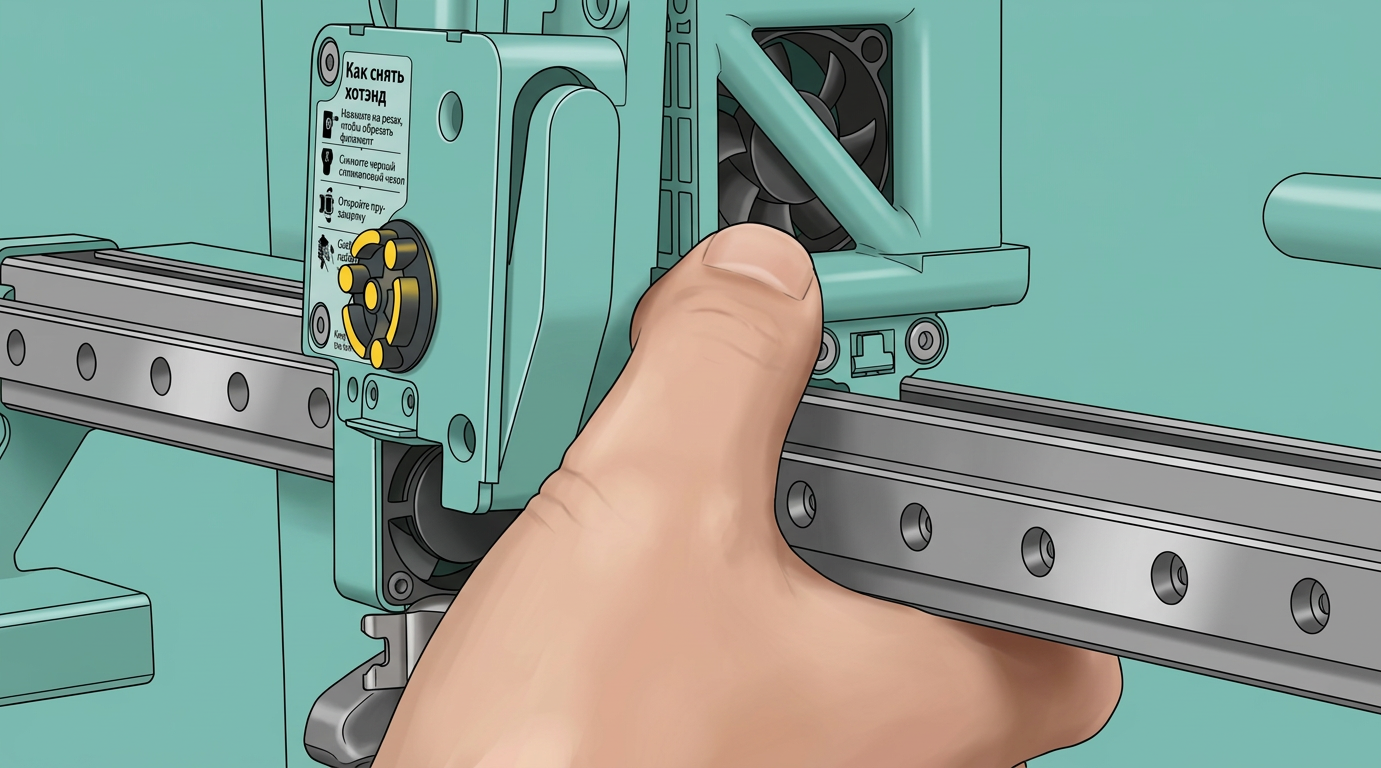

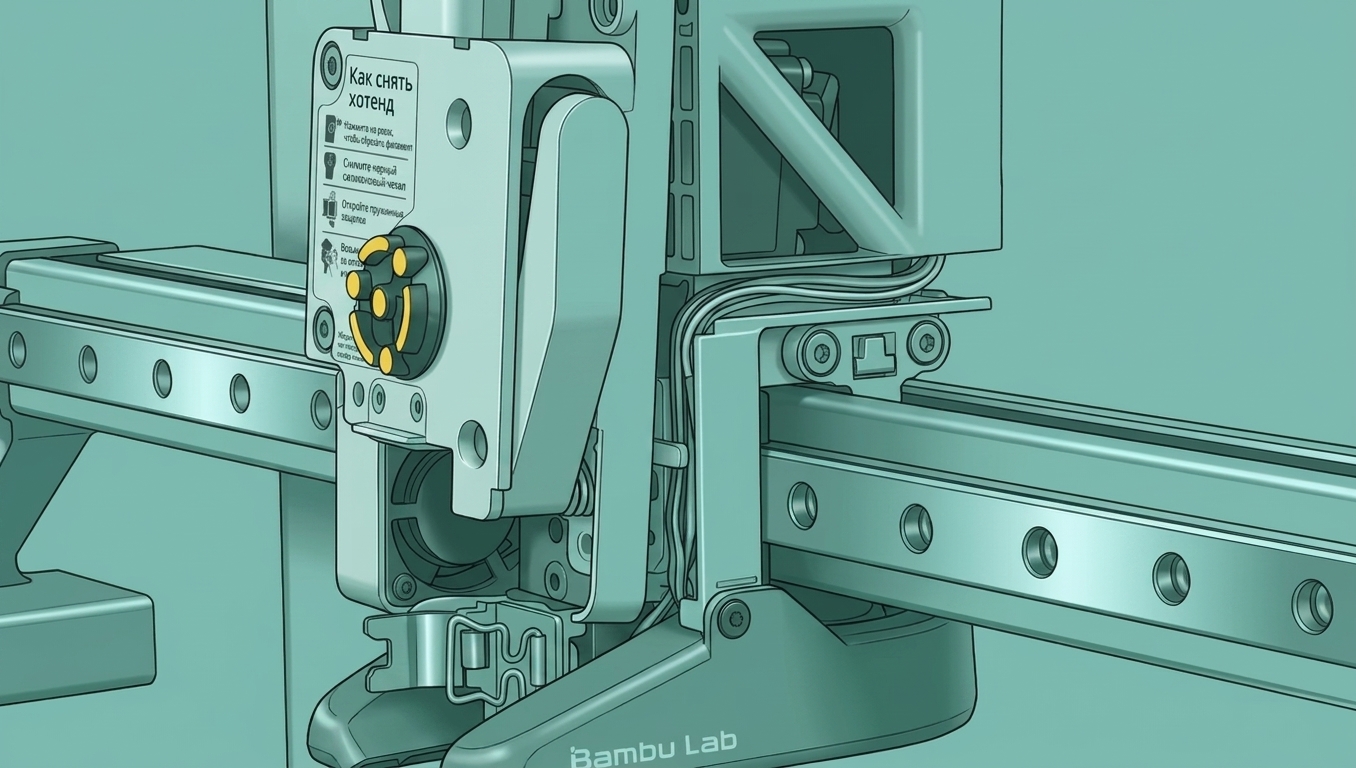

6. Снимите правую крышку кабеля
Аккуратно вытолкните правую крышку кабеля, чтобы снять её.
 |
 |
 |

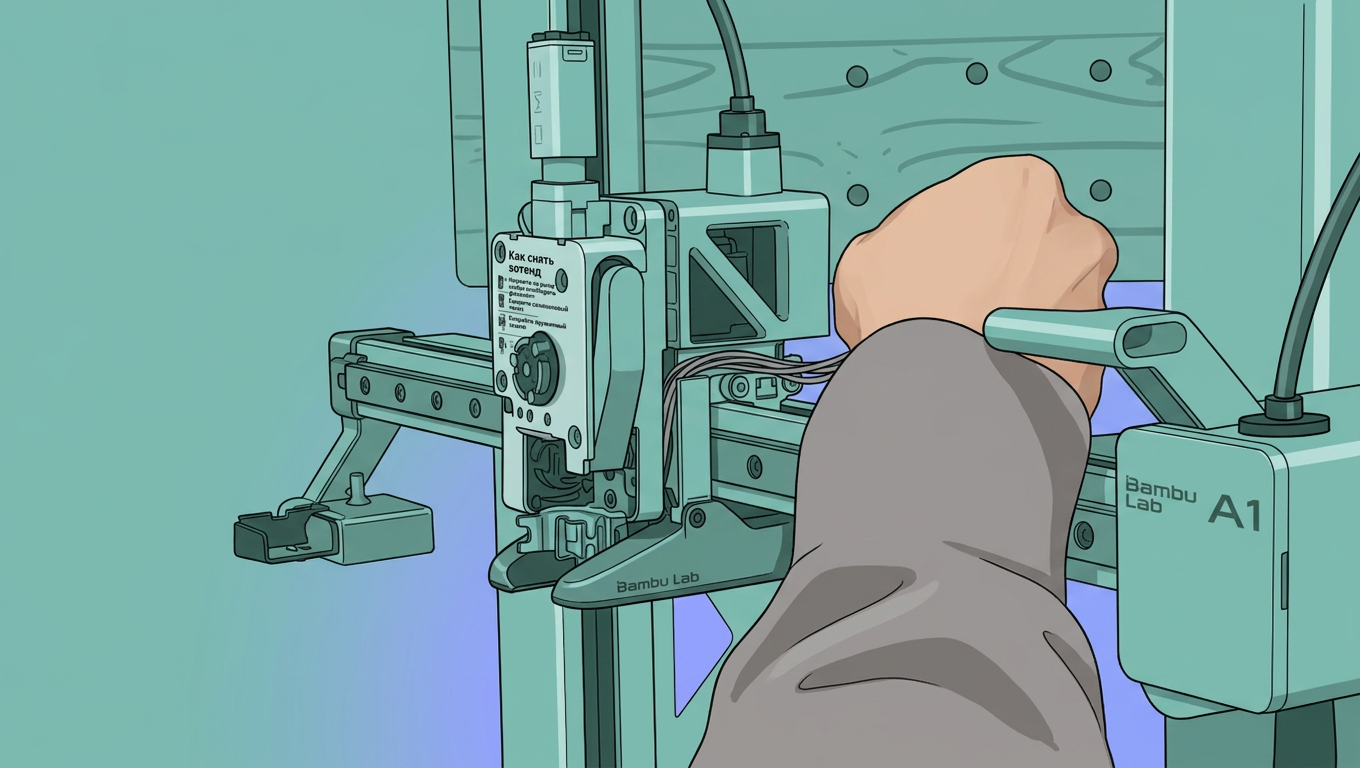

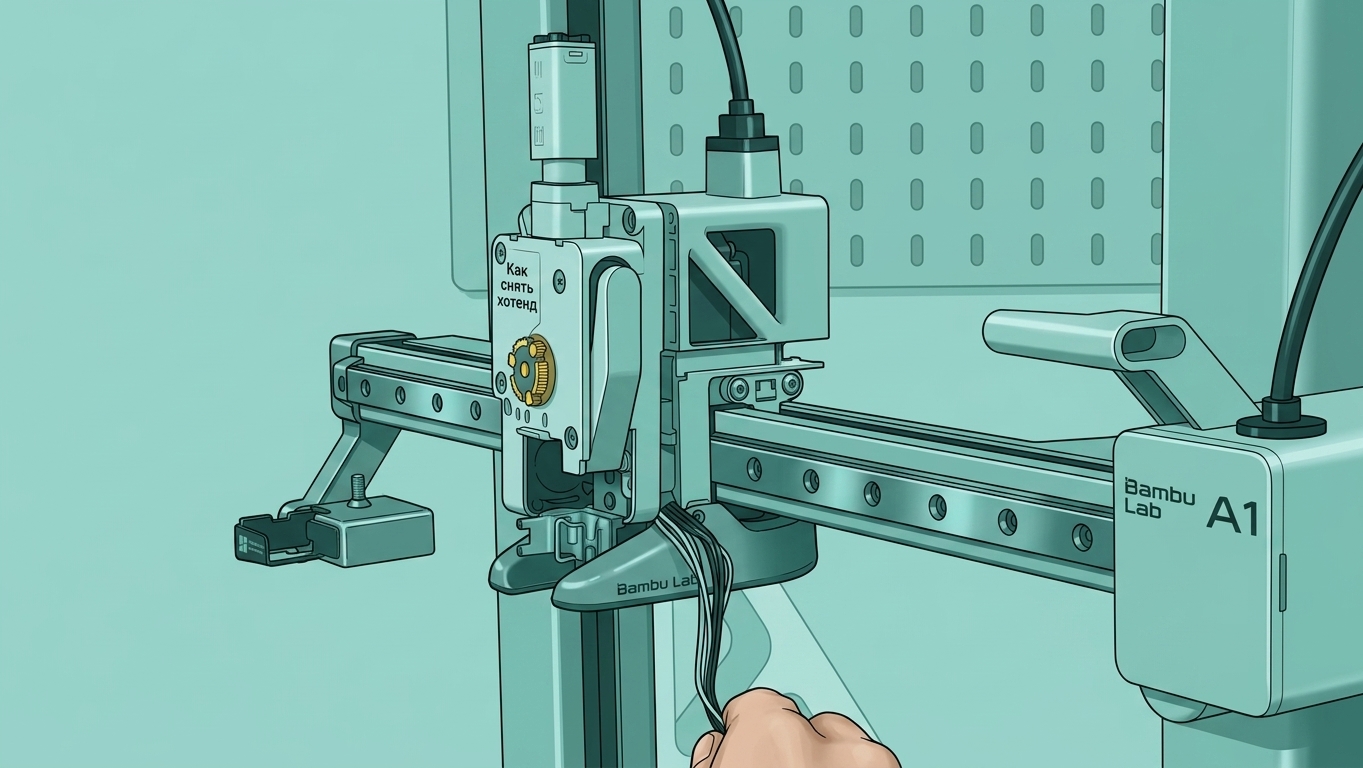

7. Снимите кабели
Аккуратно удалите кабели из кабельного канала.
 |
 |

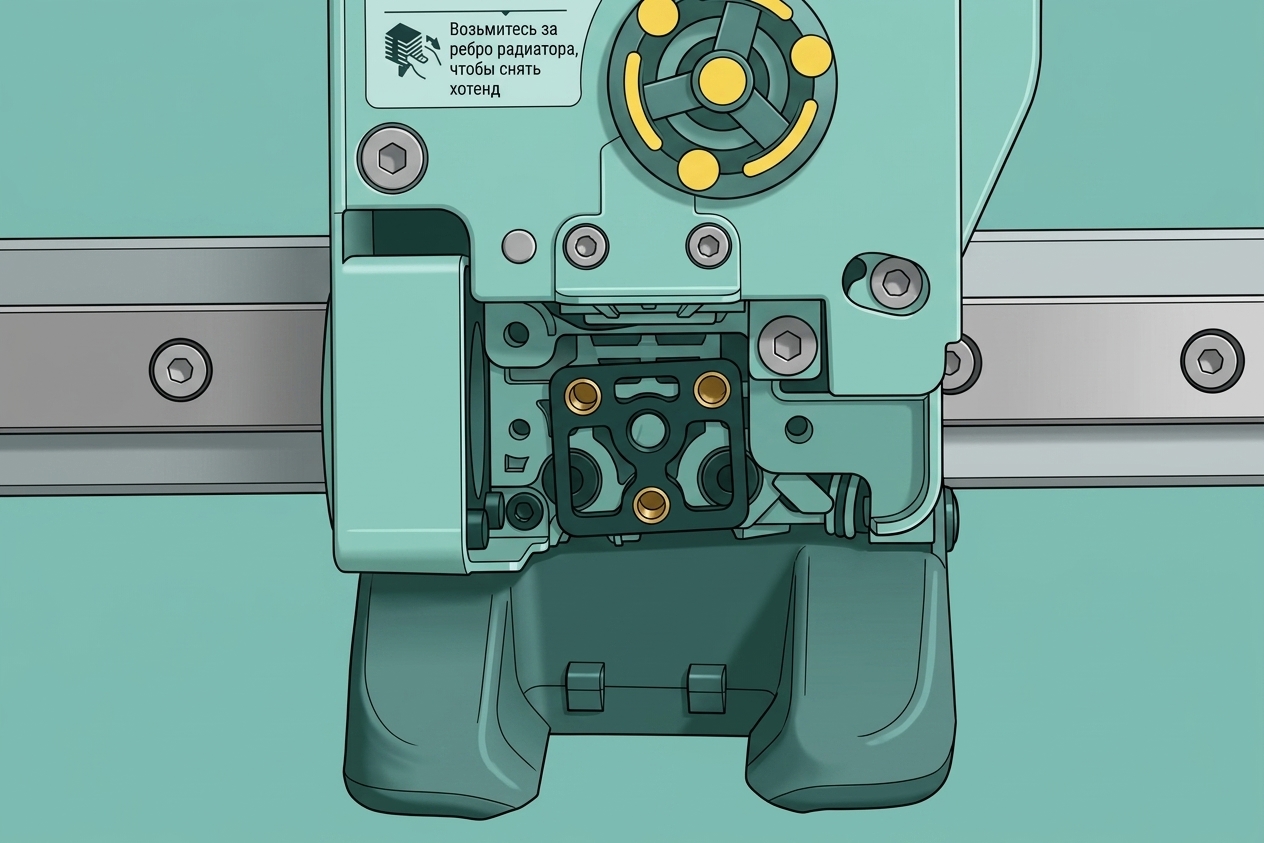

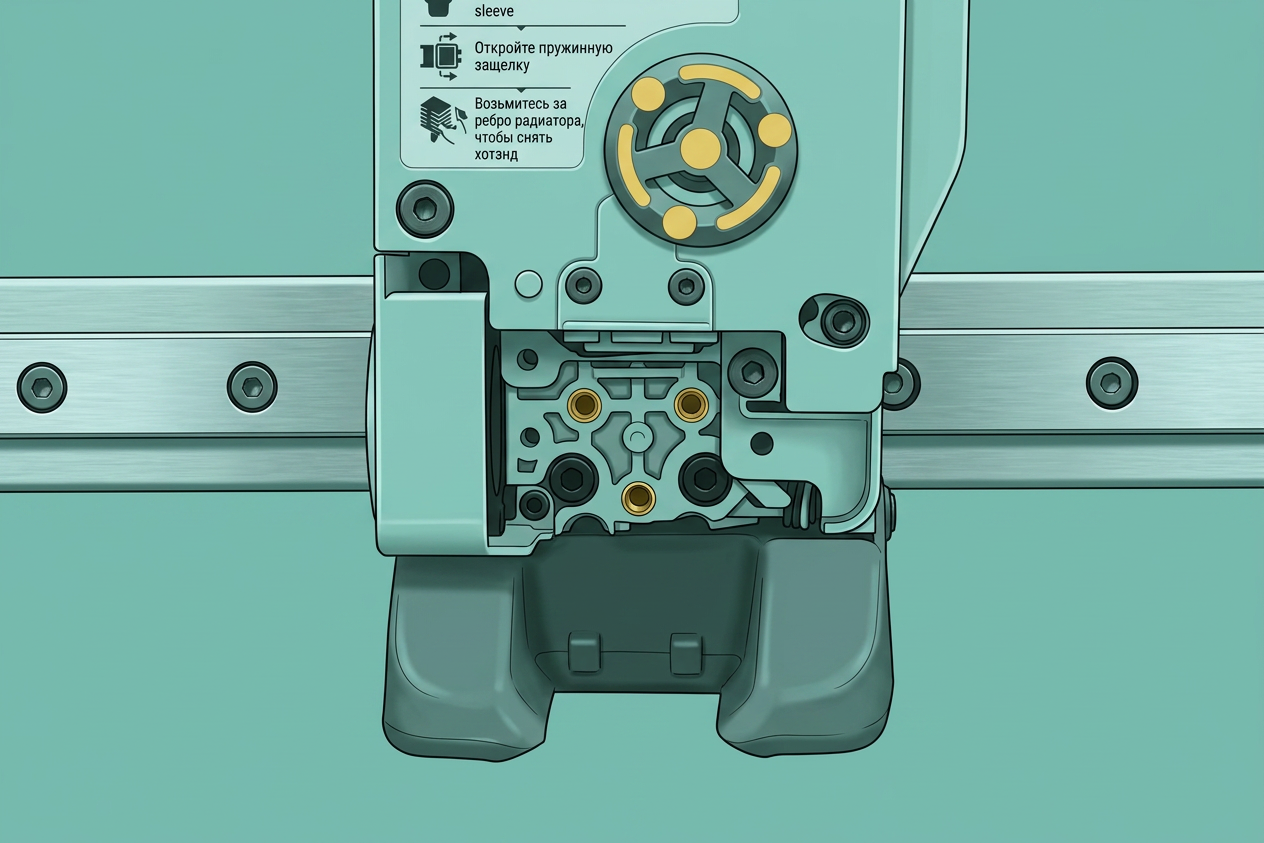

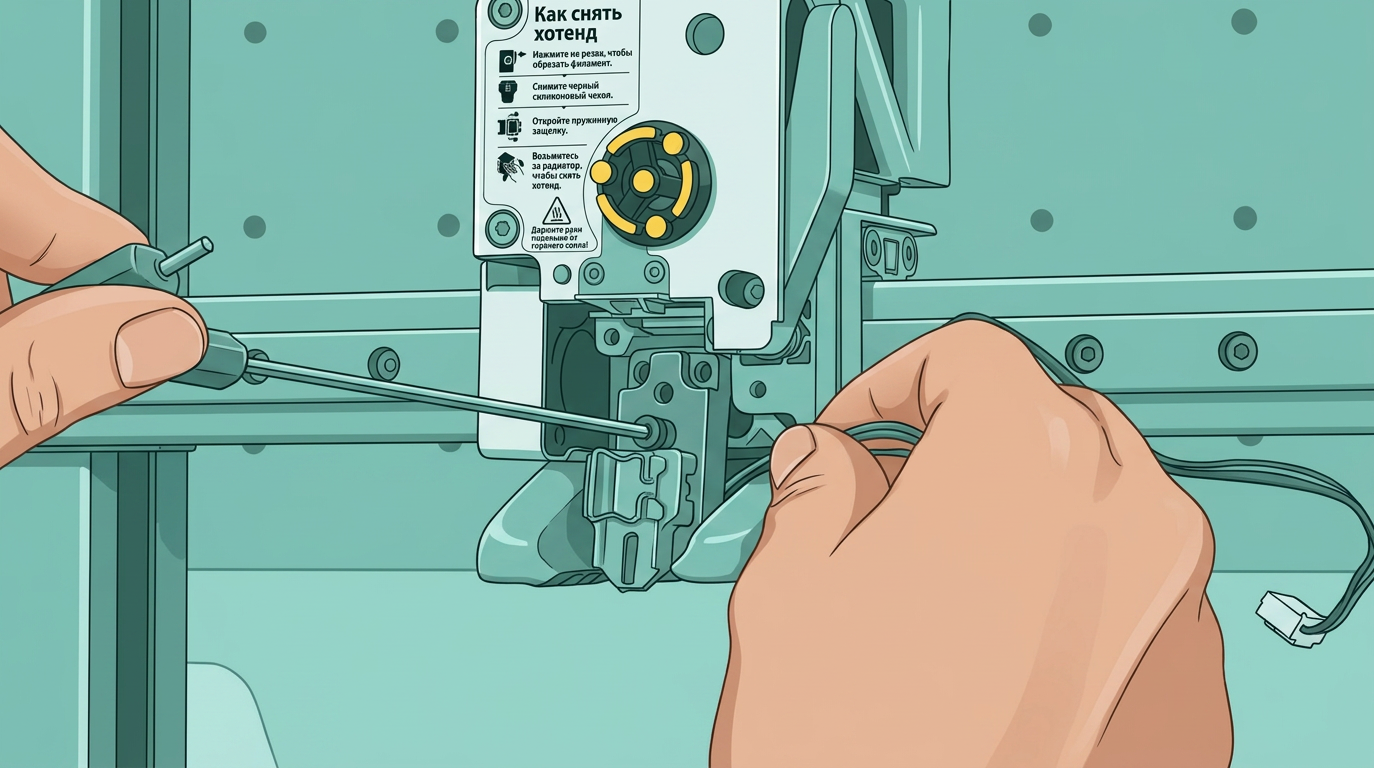

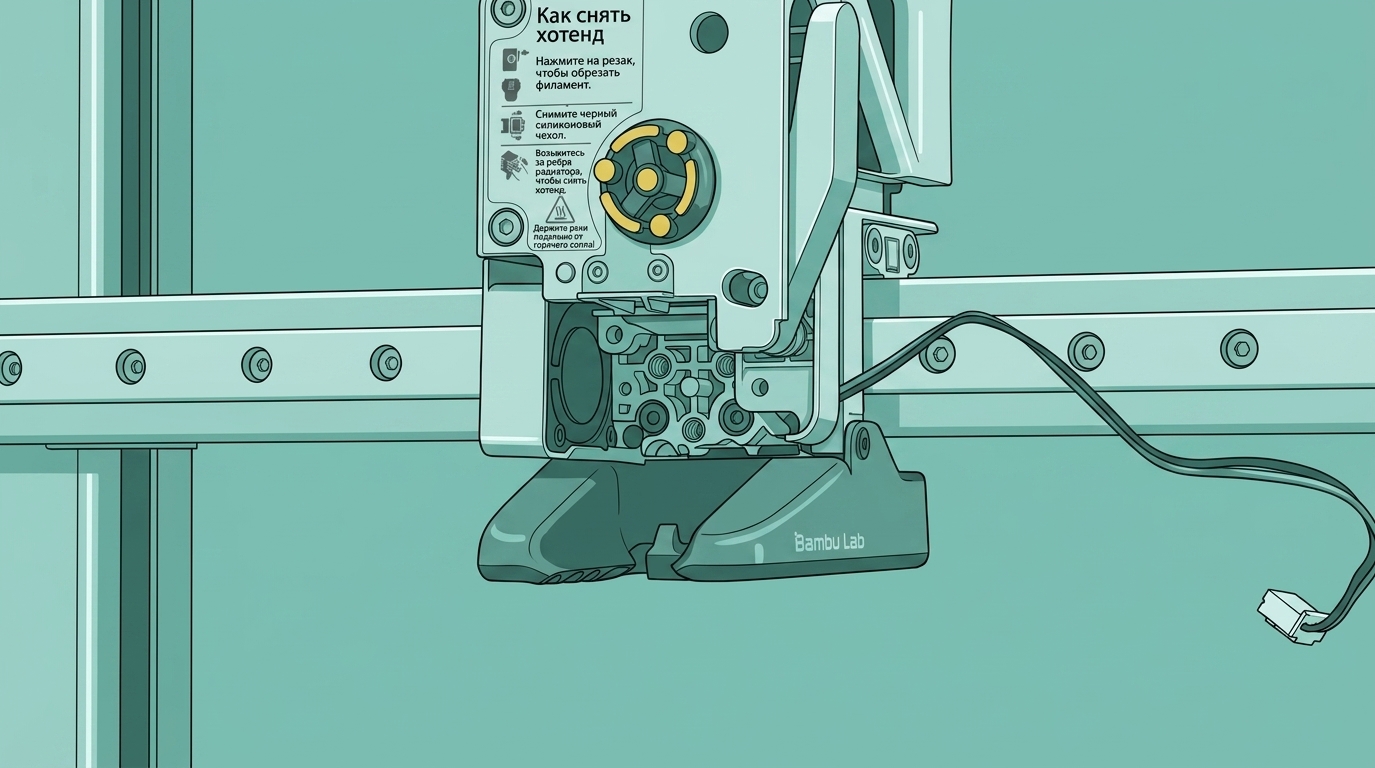

8. Снимите узел нагрева хотенда

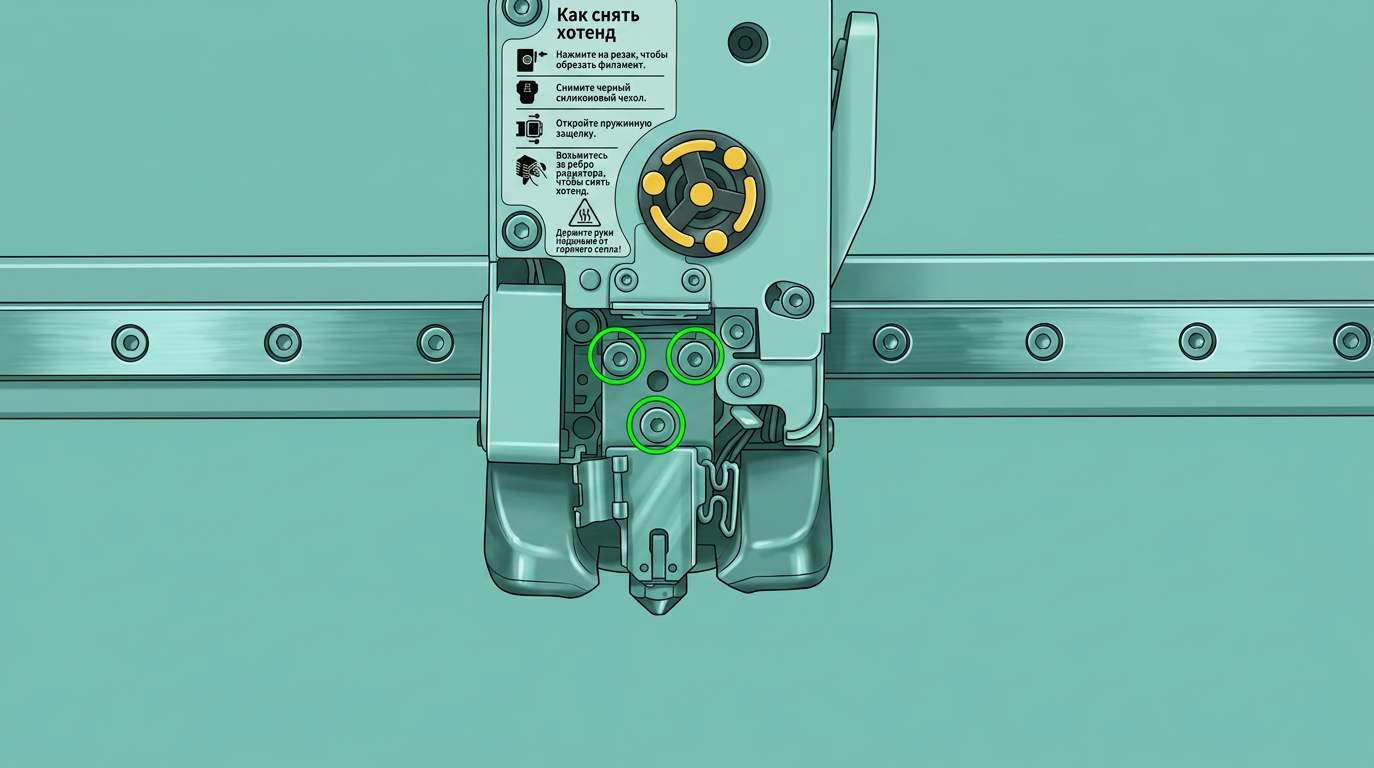

Снимите узел нагрева хотенда, открутив 3 винта с узла нагрева хотенда.
 |
 |
 |
 |
Если ваш принтер изначально поставлялся с керамическим блоком, убедитесь, что черная прокладка снимается вместе с узлом при разборке.
 |
 |
 |
 |
Установка нового узла нагрева хотенда

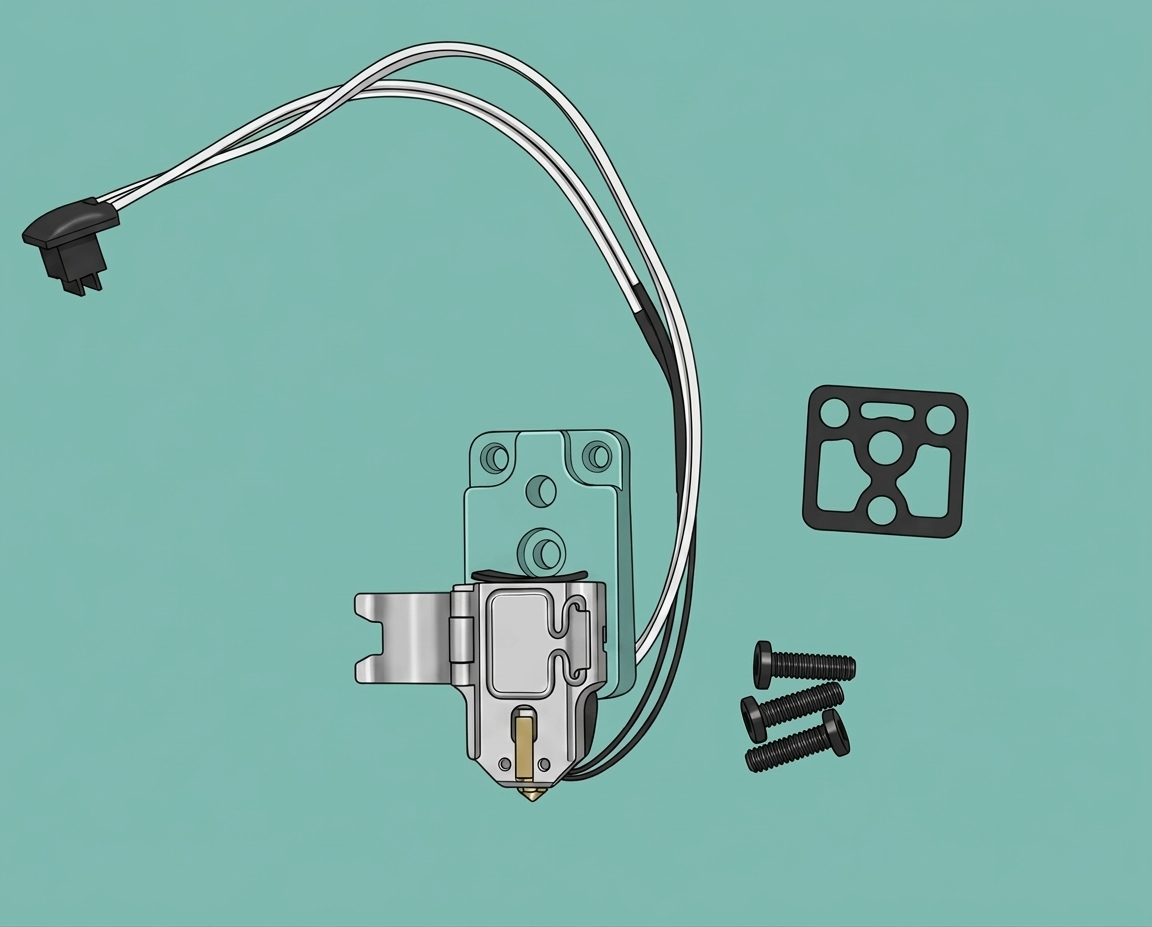

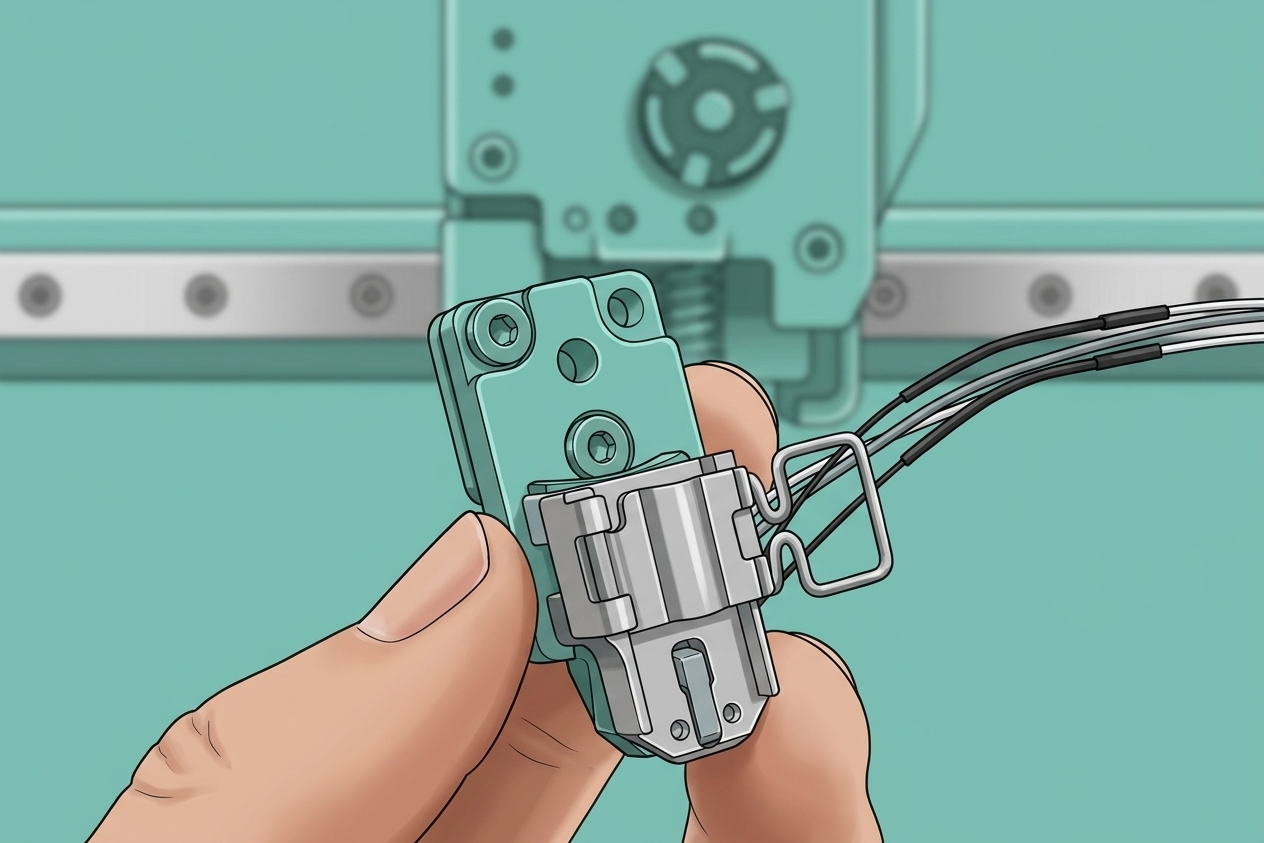

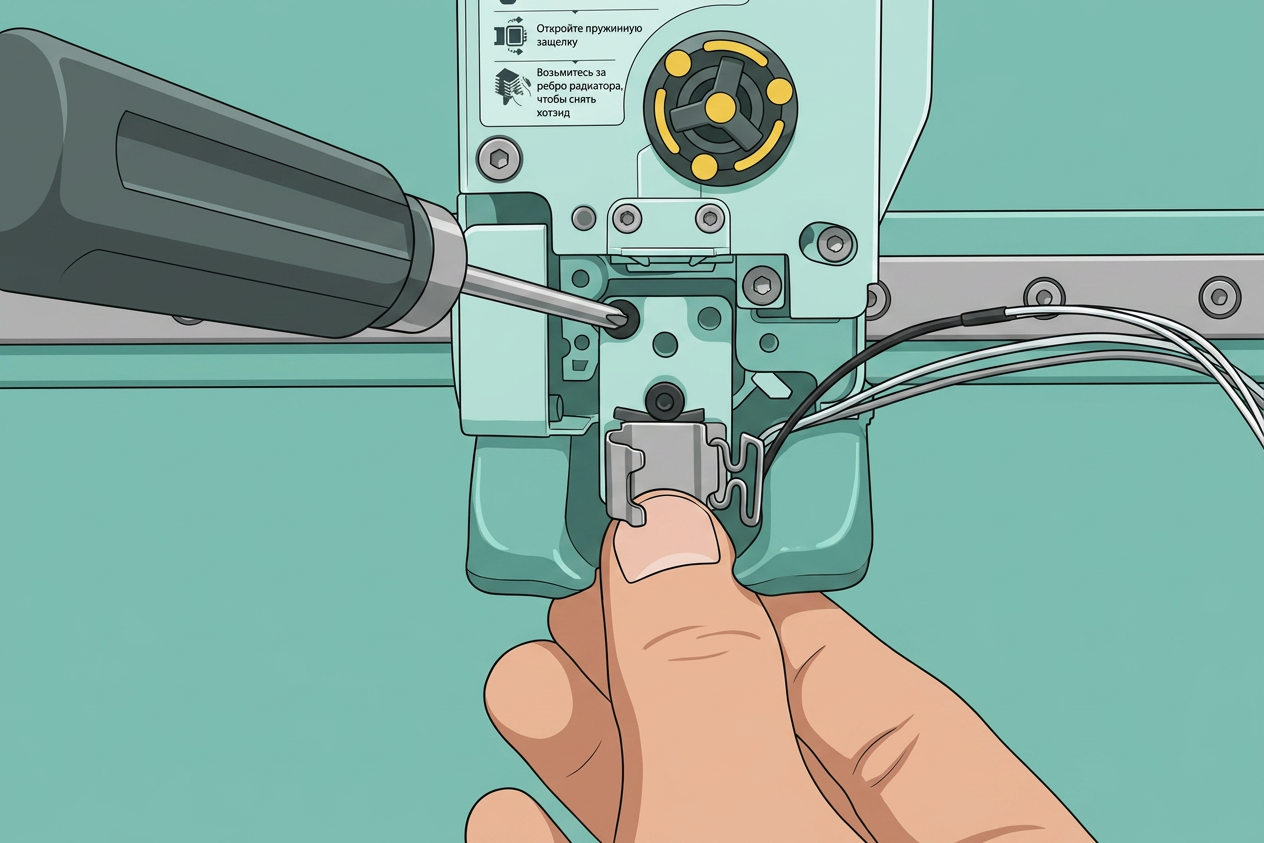

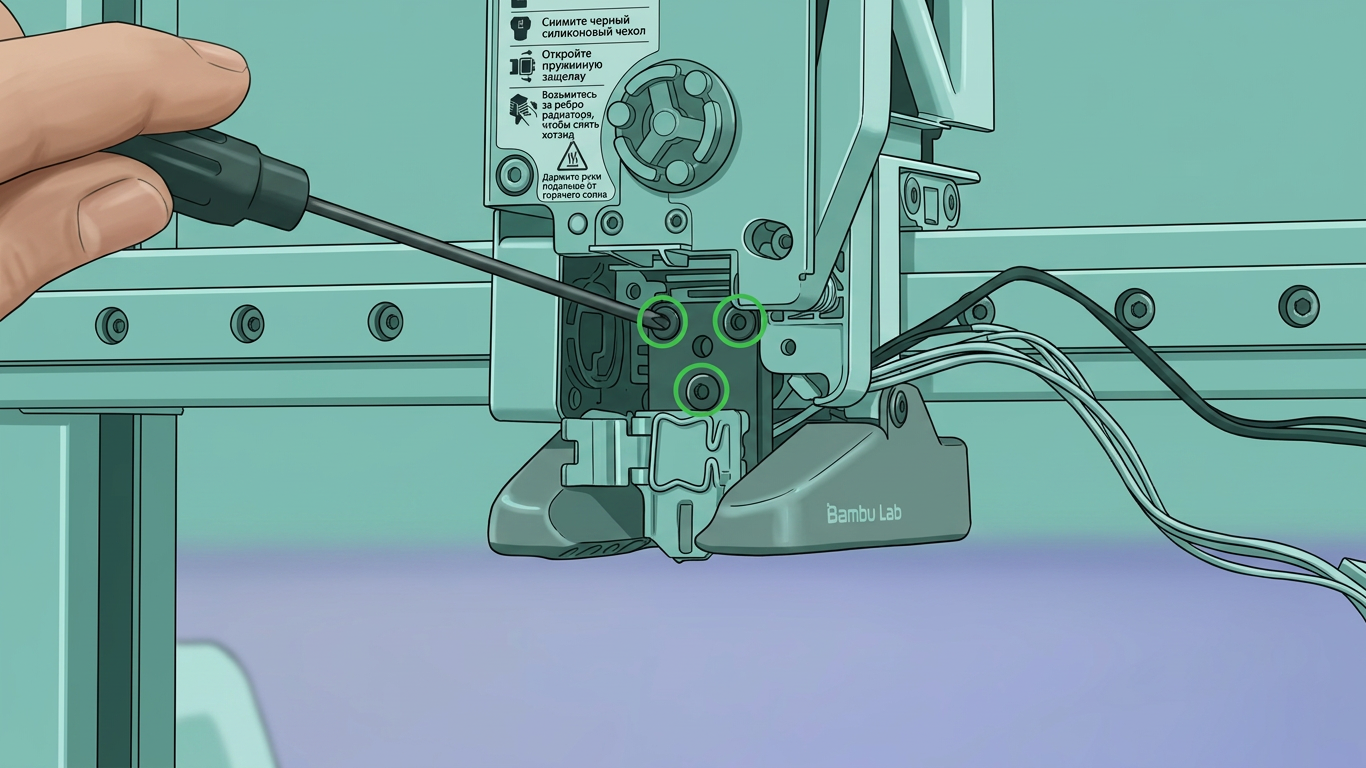

1. Установите узел нагрева хотенда

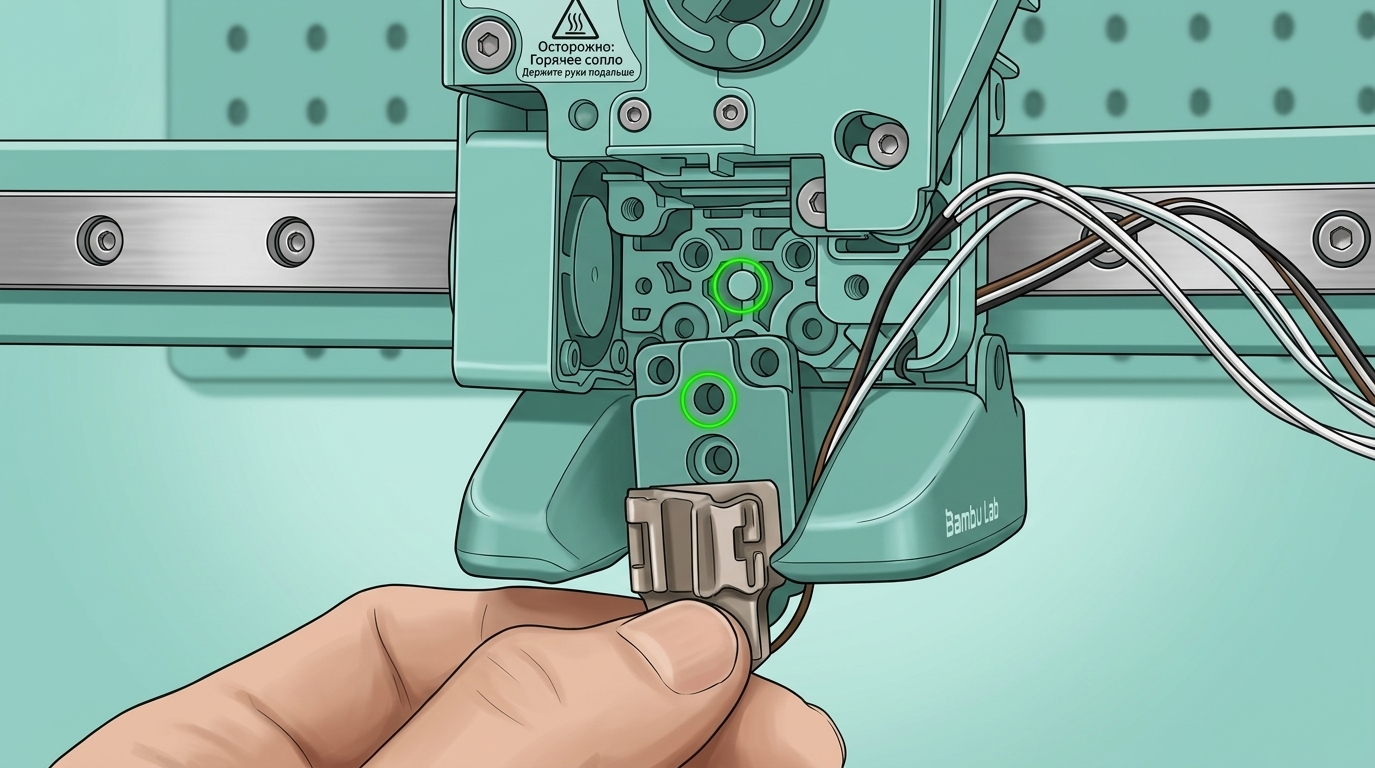

Установите новый узел нагрева хотенда, совместив зажимы и убедившись, что верхняя часть узла прилегает к белой линии выравнивания на инструментальной головке, затем установите 3 винта.
 |
 |
 |
Если новый узел поставлялся с керамическим блоком, сначала совместите прокладку с отверстиями для винтов и предварительно установите два винта, затем закрепите нагревательный узел на инструментальной головке.
 |
 |
 |
 |
Примечание: Спецификация 3 винтов, фиксирующих узел нагрева хотенда, составляет M3*10.

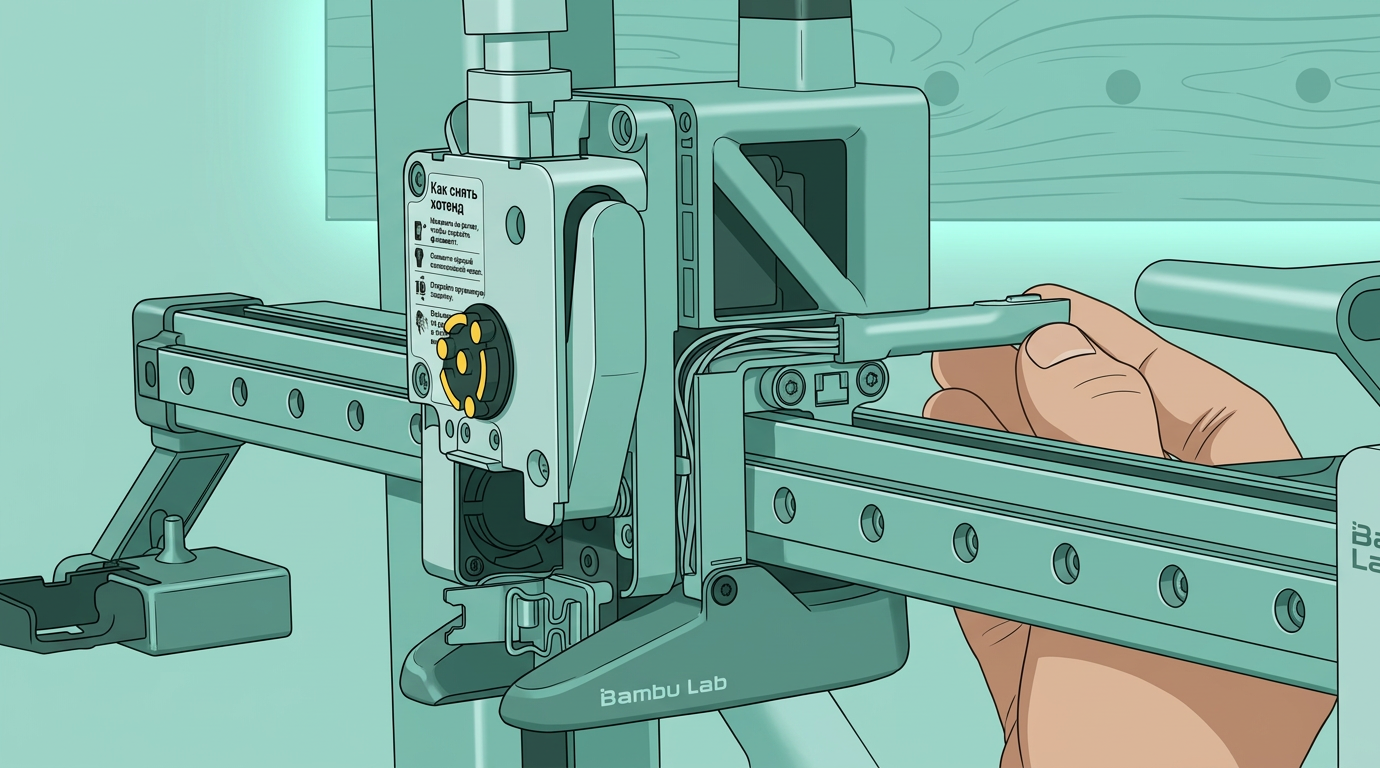

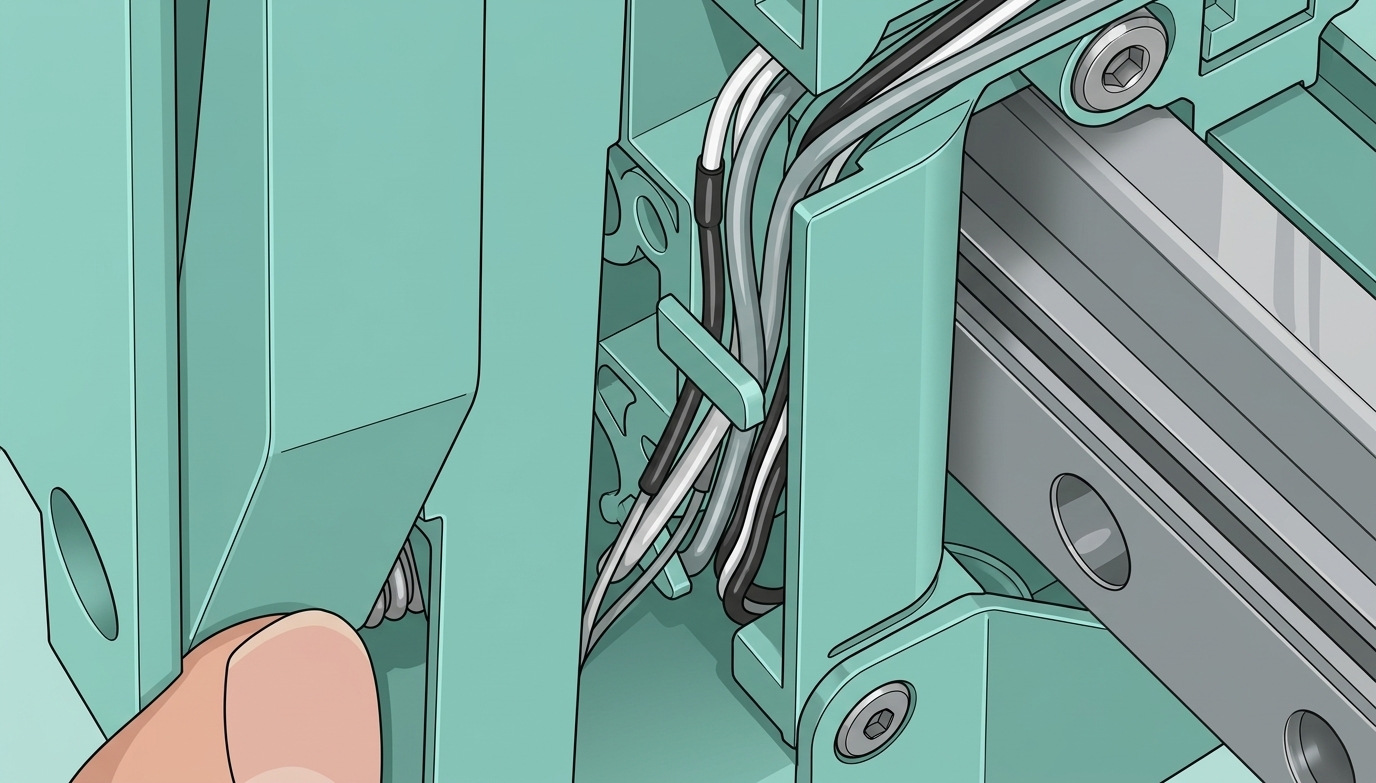

2. Установите правую крышку кабеля

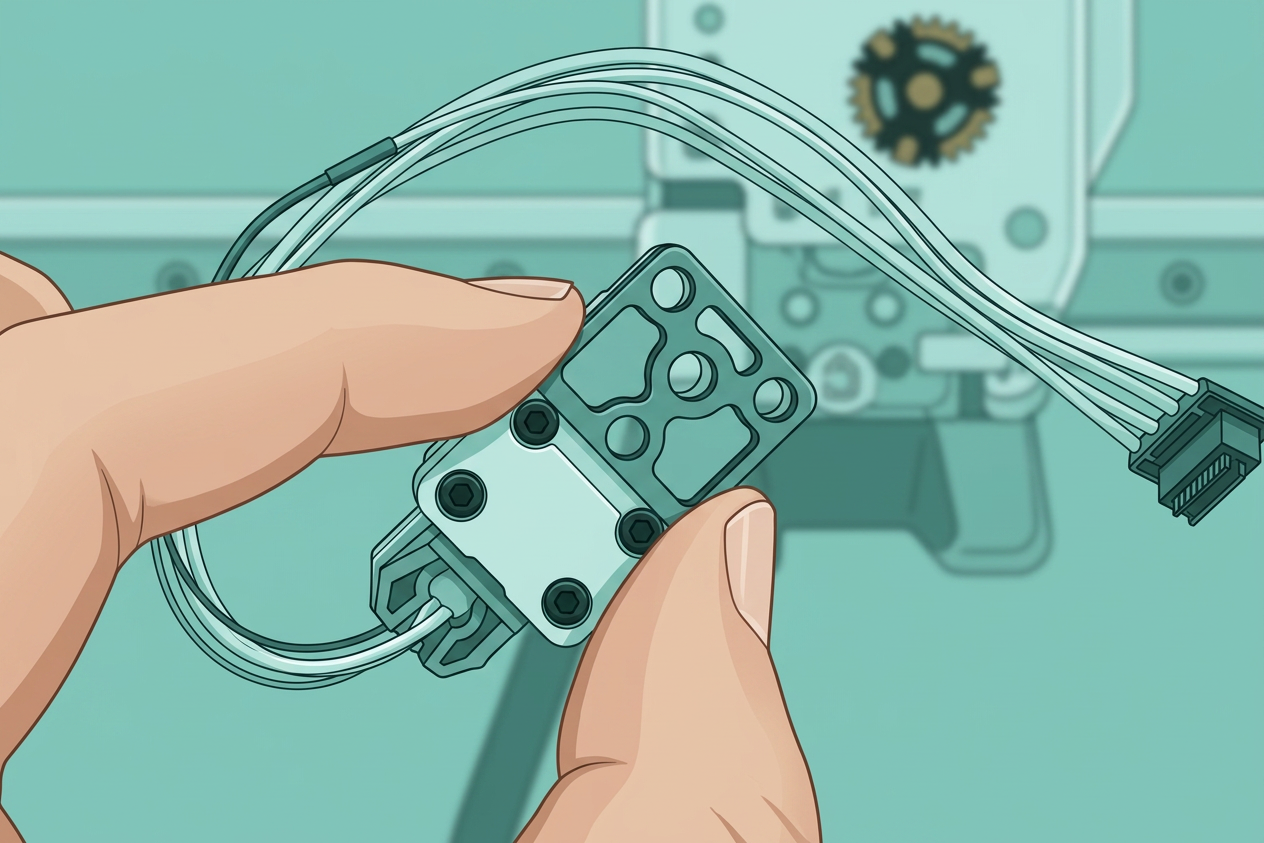

- Вставьте кабель в защёлку, используя пинцет для удобства.
 |
 |
- Пропустите кабели через правый кабельный канал и верните крышку кабеля на место.
 |
 |
Примечание: Будьте предельно осторожны при прокладке кабелей.
3. Установите экструдер
Верните экструдер на место и установите 4 винта.
 |
|

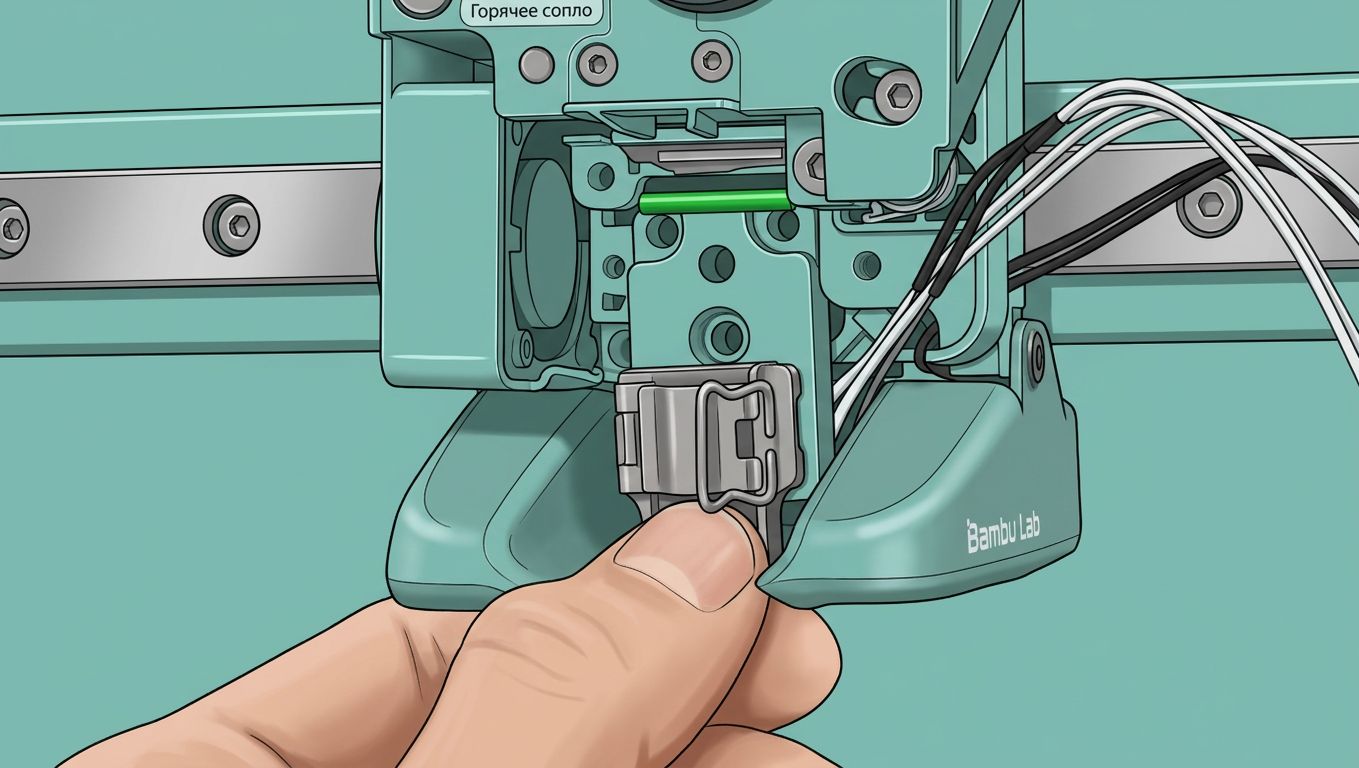

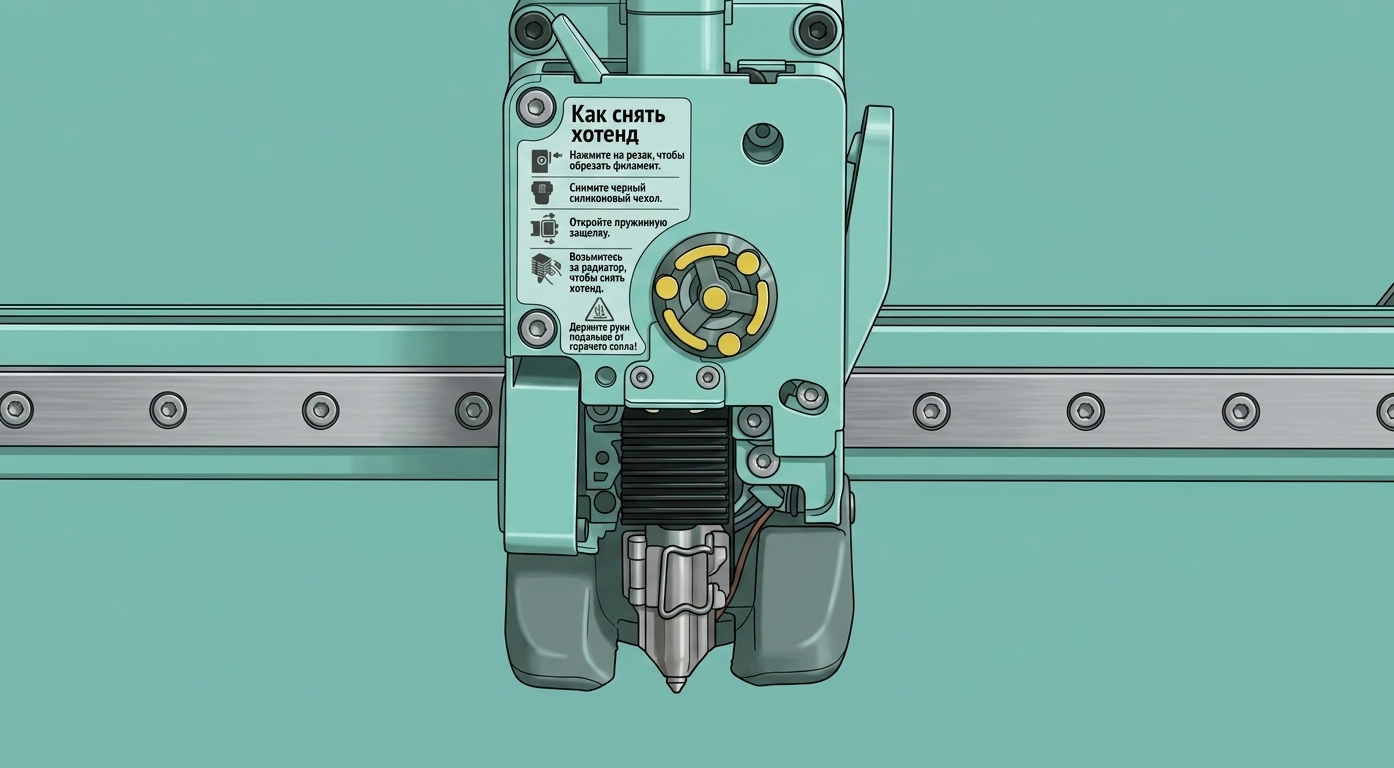

4. Установите хотенд

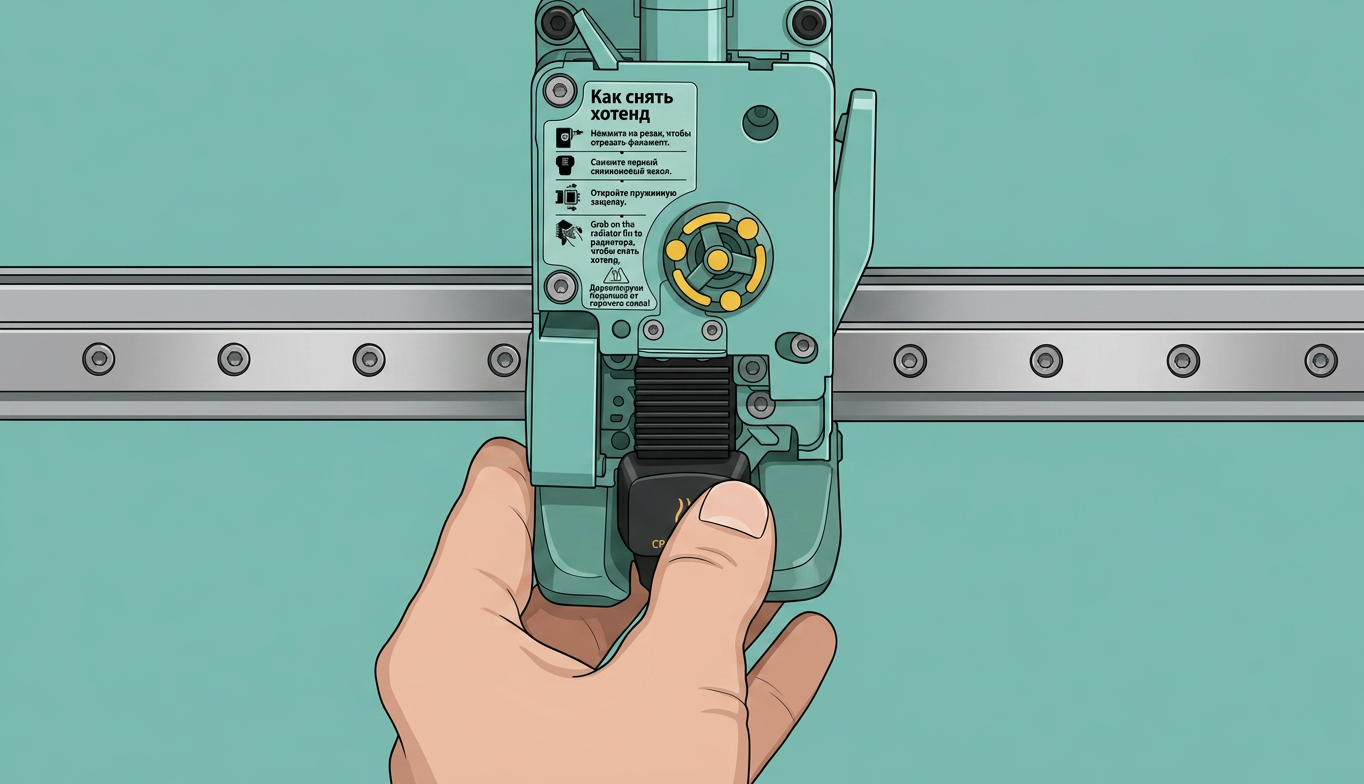

Следуйте инструкциям на наклейке экструдера, чтобы повторно прикрепить хотенд к головке. Затем зафиксируйте его с помощью защёлки и установите силиконовый чехол.
 |
 |
 |
 |

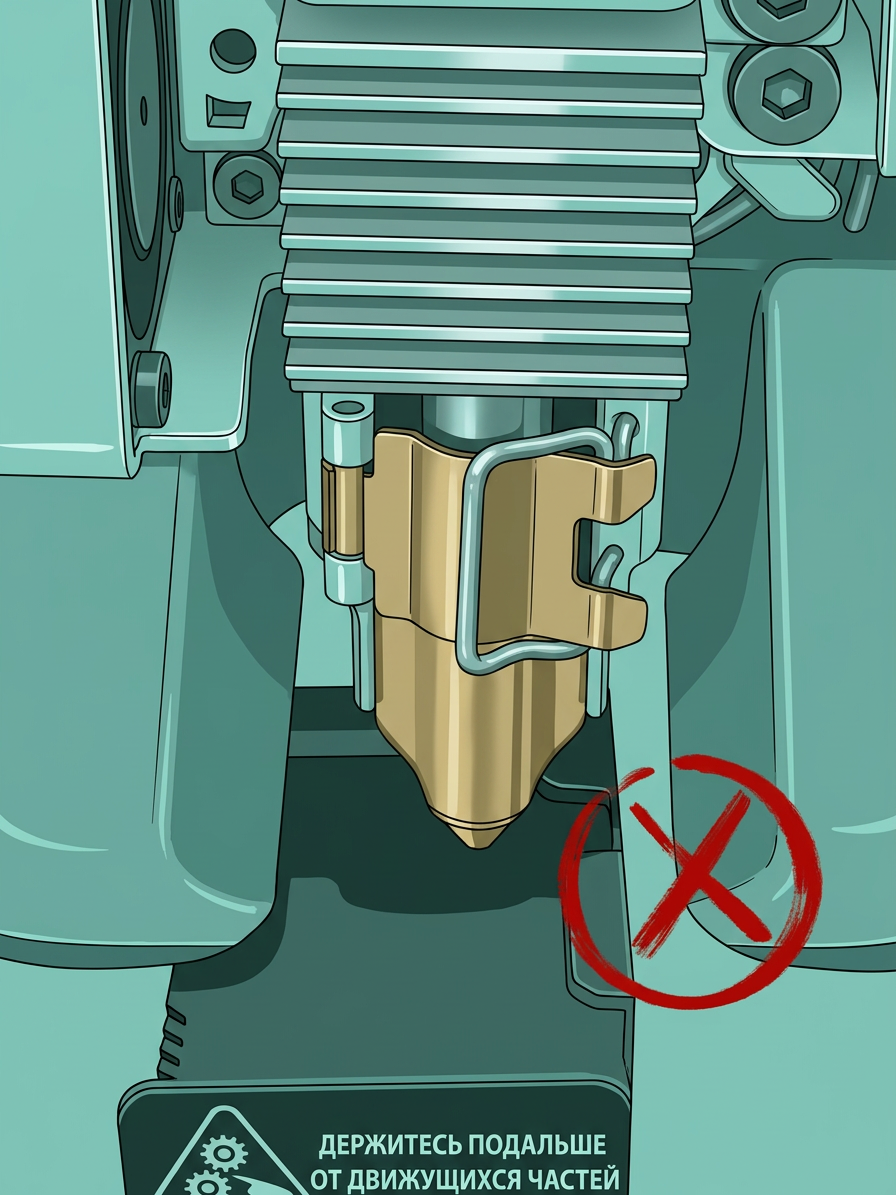

| Правильно закрепите нагревательный узел | Неправильно закрепите нагревательный узел |
 |
 |
5. Установите переднюю крышку головки
Просто прикрепите переднюю крышку головки сверху, совместив защёлки, затем аккуратно надавите снизу. Вы услышите щелчок защёлок, когда установка будет завершена.
6. Подключите кабели заново
Подключите зановокабель нагревательного узла хотендаикабель вентилятора охлаждения деталикак показано ниже.

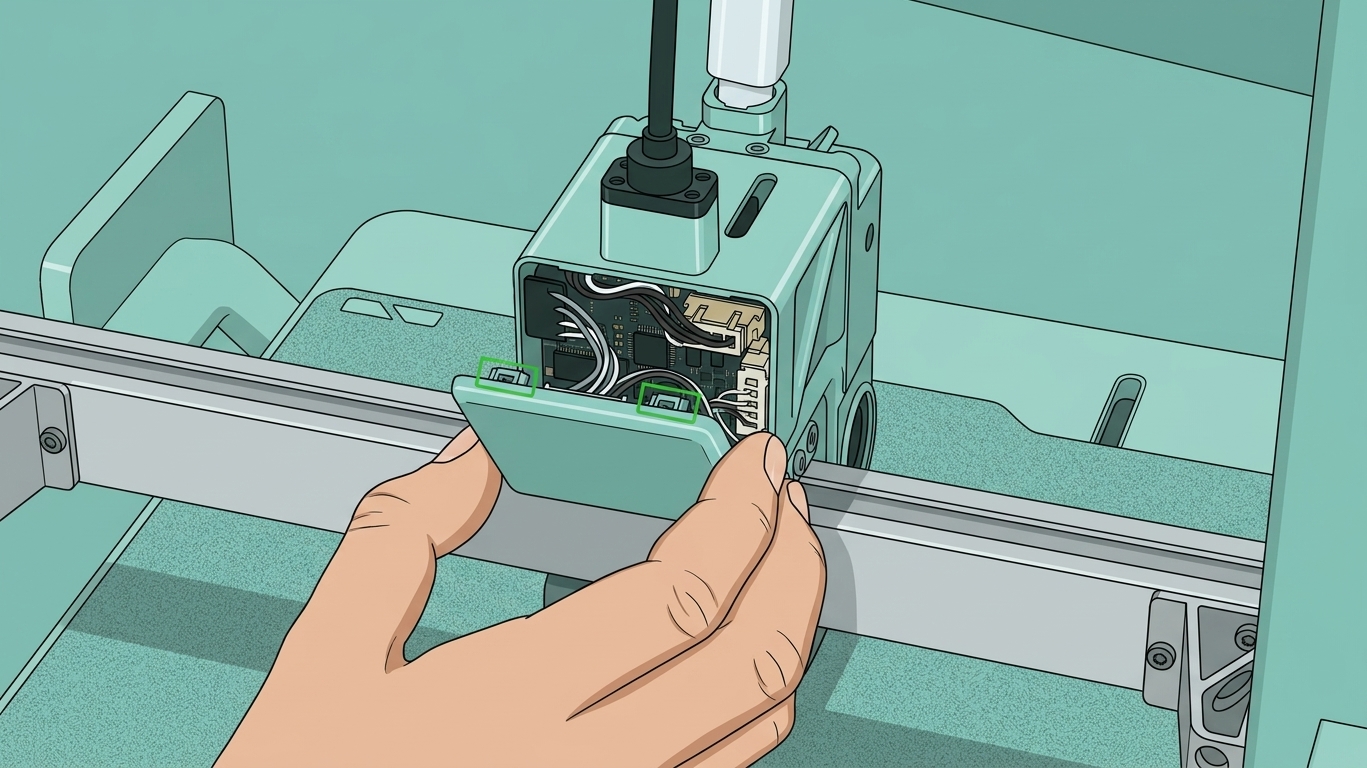

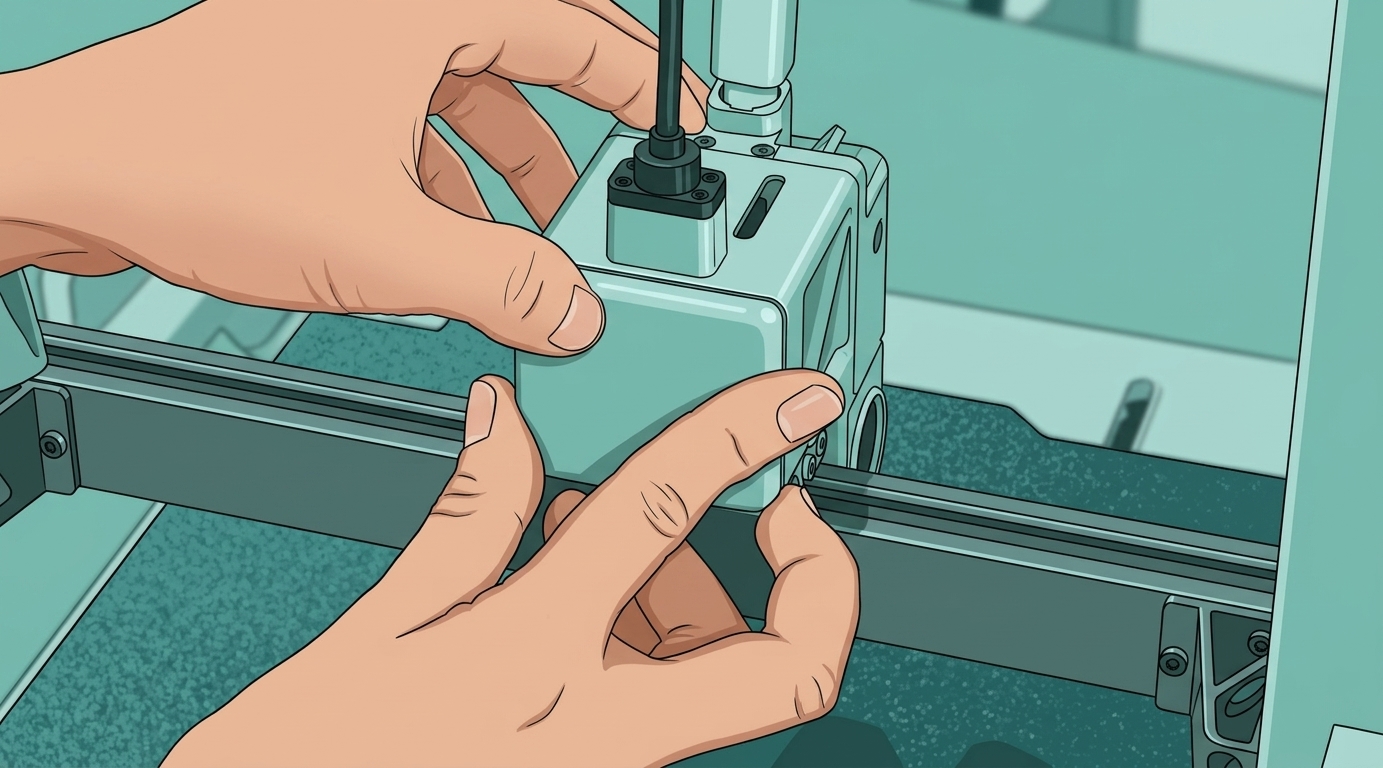

7. Установите задний корпус головки
Просто совместите два кронштейна на заднем корпусе с верхней частью, затем надавите, пока не услышите несколько щелчков.
 |
 |
Синхронизация информации о сопле на устройстве

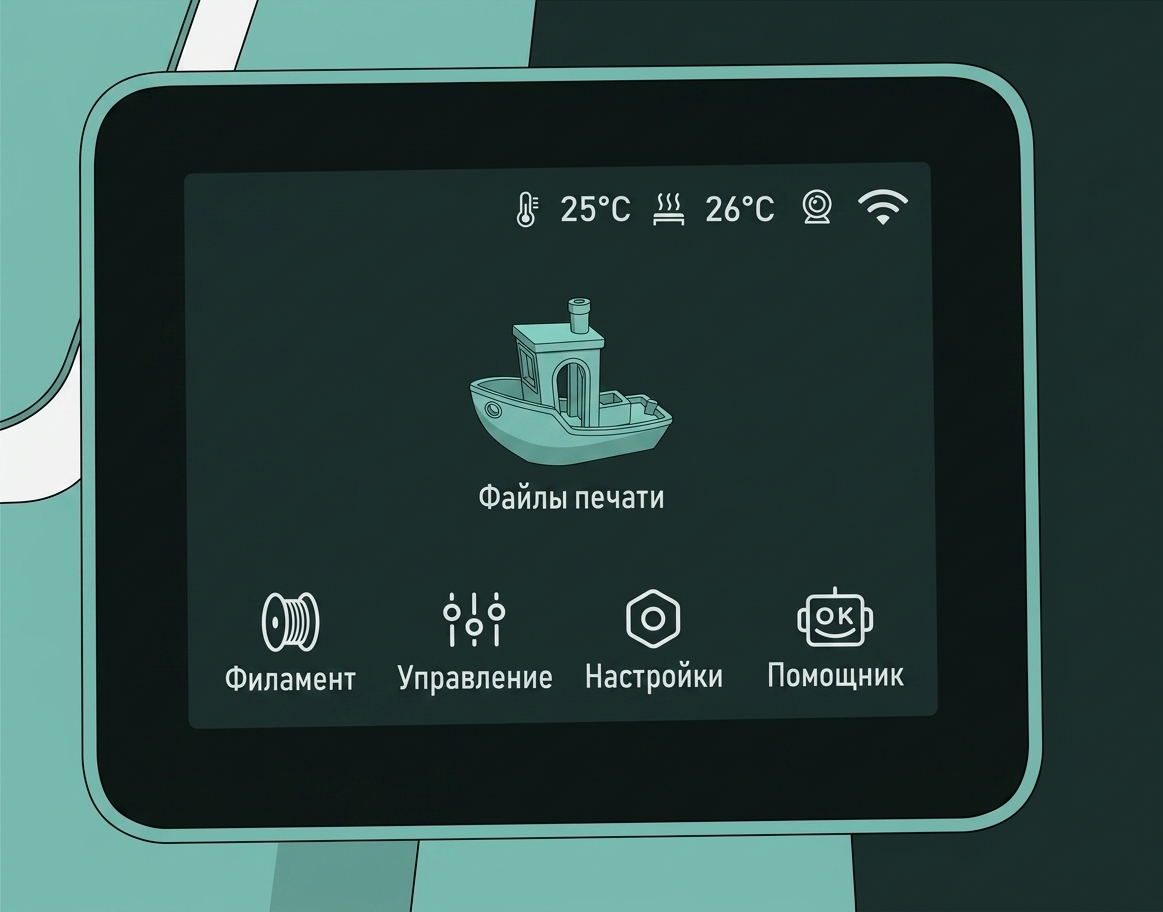

Если вы заменили хотенд на другой с иным диаметром или материалом, пожалуйста, обратитесь к анимации ниже, чтобы обновить информацию о сопле на экране:
Проверьте работоспособность нагревательного узла хотенда A1
Чтобы убедиться, что всё работает исправно, установите температуру хотенда на 100°C. Если всё успешно, на экране отобразится температура.
Шаг калибровки после операции
Мы рекомендуем провести полную калибровку принтера после этой операции.
Кроме того, настоятельно рекомендуетсяпомыть текстурированную PEI-плиту перед использованием, так как она могла быть загрязнена в ходе этого процесса.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке нового нагревательного узла хотенда, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Температура хотенда равна 0℃
Проверьте разъём нагревательного узла хотенда и убедитесь, что он правильно вставлен, как показано вПодключите кабели заново
Важно аккуратно выровнять контакты разъёма сTH Board. Если проблема сохраняется, провода термистора могли быть повреждены (белые провода)
Хотенд не нагревается
Проверьте разъём нагревательного узла хотенда и убедитесь, что он правильно вставлен, как показано вПодключите кабель заново
Важно аккуратно выровнять контакты разъёма сTH Board. Если проблема сохраняется, провода нагревателя могли быть повреждены (полупрозрачные провода)
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Чтобы обеспечить безопасное и эффективное выполнение, если у вас есть какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем обратиться в службу технической поддержки перед началом операции. Мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.
