В этом руководстве мы покажем, как заменить вентилятор хотэнда на A1 mini.
Когда использовать?
Это руководство предназначено для использования, если возникла проблема с вентилятором хотэнда
Общие проблемы, которые могут указывать на необходимость замены вентилятора хотэнда A1 mini, включают:
- Вентилятор хотэнда издает шум
- Вентилятор хотэнда вышел из строя и больше не вращается
- Рекомендовано технической поддержкой Bambu Lab
Необходимые инструменты и материалы

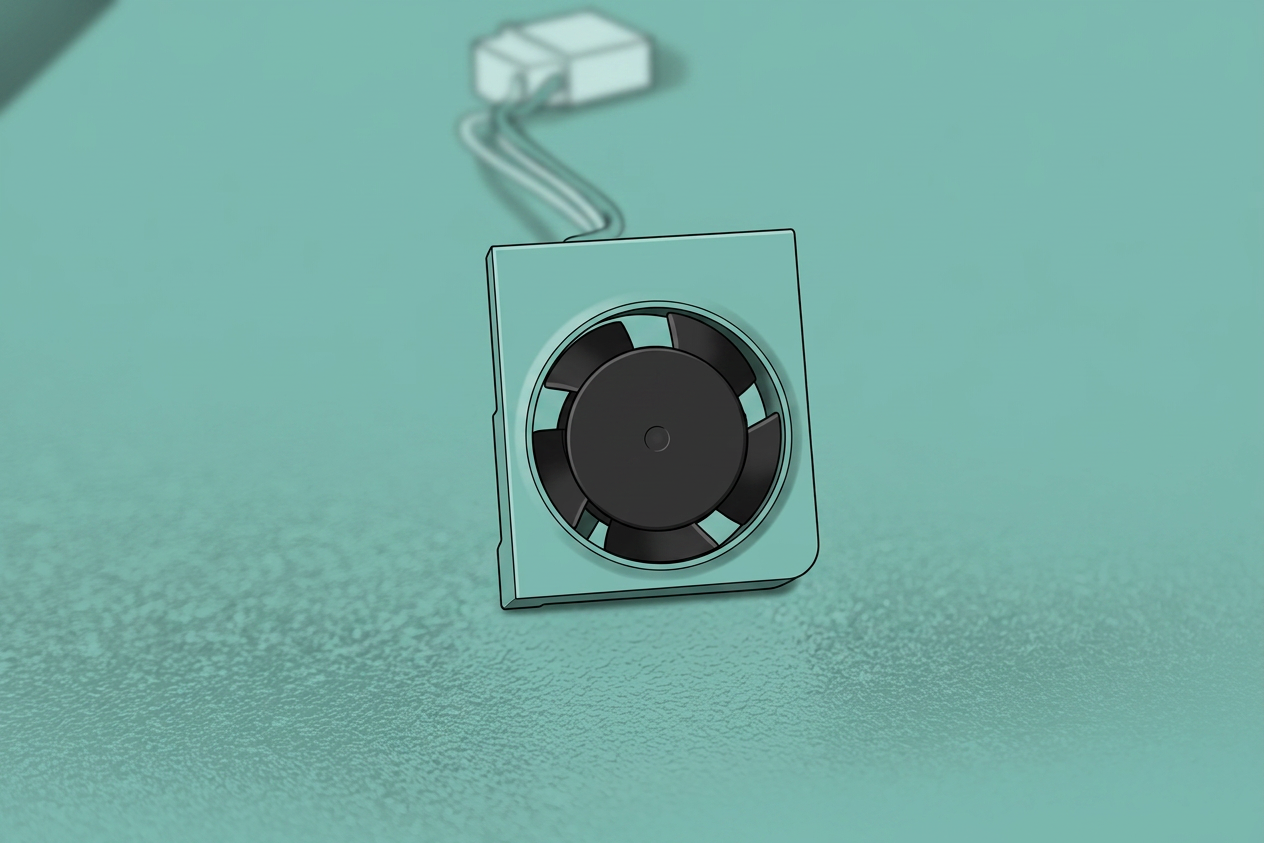

Вентилятор хотэнда Bambu Lab для A1
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
- 25 минут вашего времени
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызвав повреждение электроники и создав угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление старого вентилятора хотэнда
1. Снимите заднюю крышку инструментальной головки
Мы начинаем со снятия задней крышки инструментальной головки. Аккуратно подденьте заднюю крышку инструментальной головки, потянув за нижнюю секцию, как показано ниже.

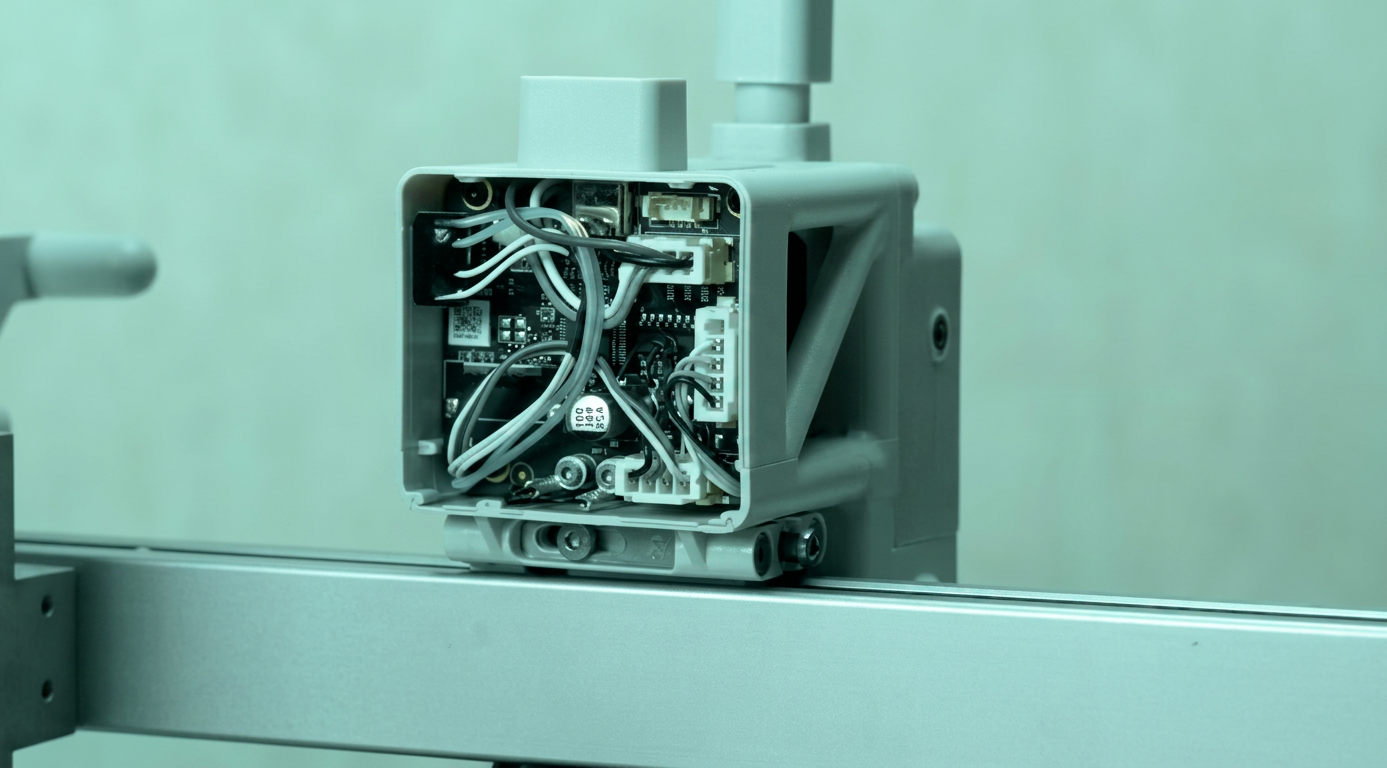

2. Отсоедините кабель
Снимите кабель вентилятора хотэнда, подключенный к плате TH. Аккуратно вытяните его за разъем, не тяните за кабель от разъема. Мы рекомендуем использовать плоский инструмент, чтобы аккуратно поддеть их, чтобы избежать потенциального повреждения.
3. Снимите переднюю крышку инструментальной головки
Возьмитесь за основание передней крышки и аккуратно потяните на себя. Зажимы, удерживающие крышку, освободятся, что позволит снять переднюю крышку
4. Снимите хотэнд
Снимите силиконовый чехол для хотэнда, аккуратно потянув его на себя, затем снимите хотэнд. Все шаги подписаны на наклейке экструдера.
5. Открутите винты экструдера
Удалите винты, как показано на картинке, и аккуратно потяните экструдер немного вперед.Будьте осторожны при вытягивании, так как вам нужно будет аккуратно отсоединить ленточный кабель датчика филамента.

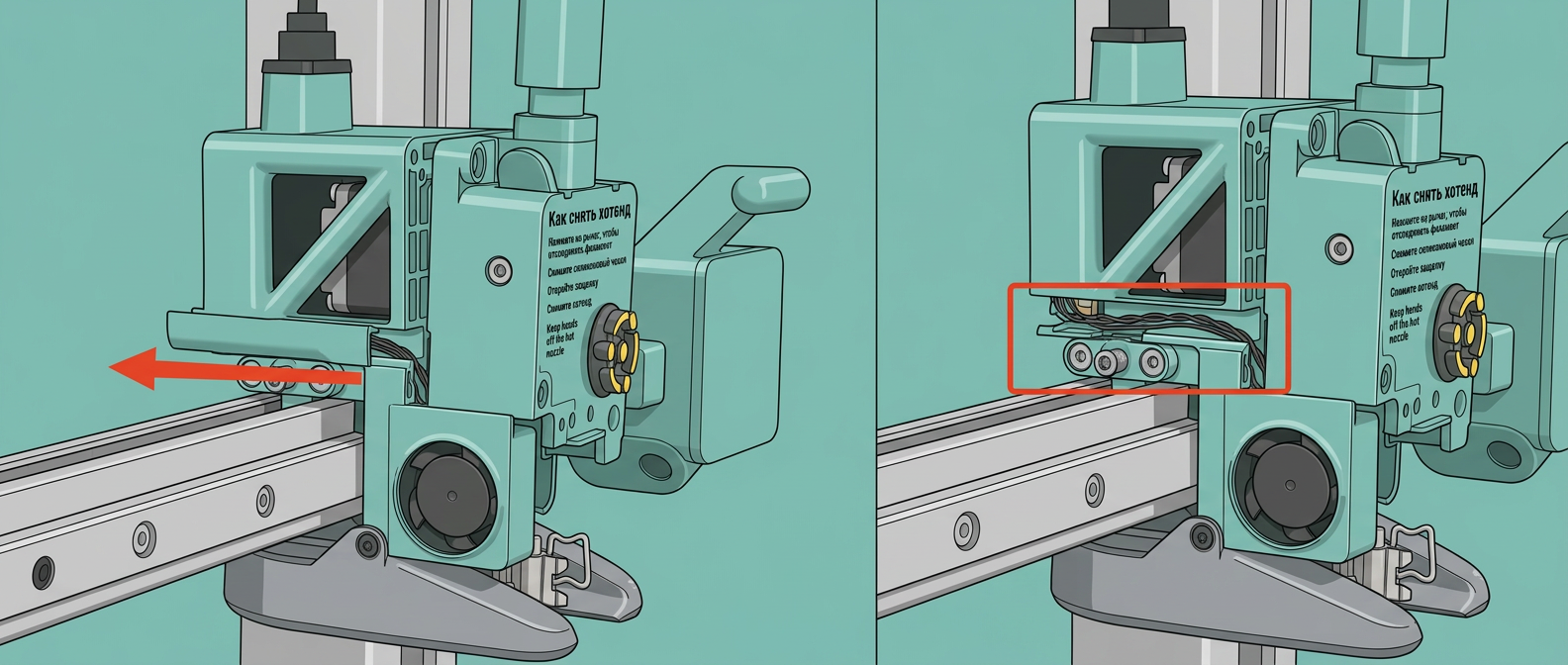

6. Снимите левую крышку кабельного канала
В левом кабельном канале находятся кабели вентилятора хотэнда и датчика филамента. Толкните левую крышку кабельного канала назад и снимите её, затем извлеките кабель вентилятора хотэнда из кабельного канала.

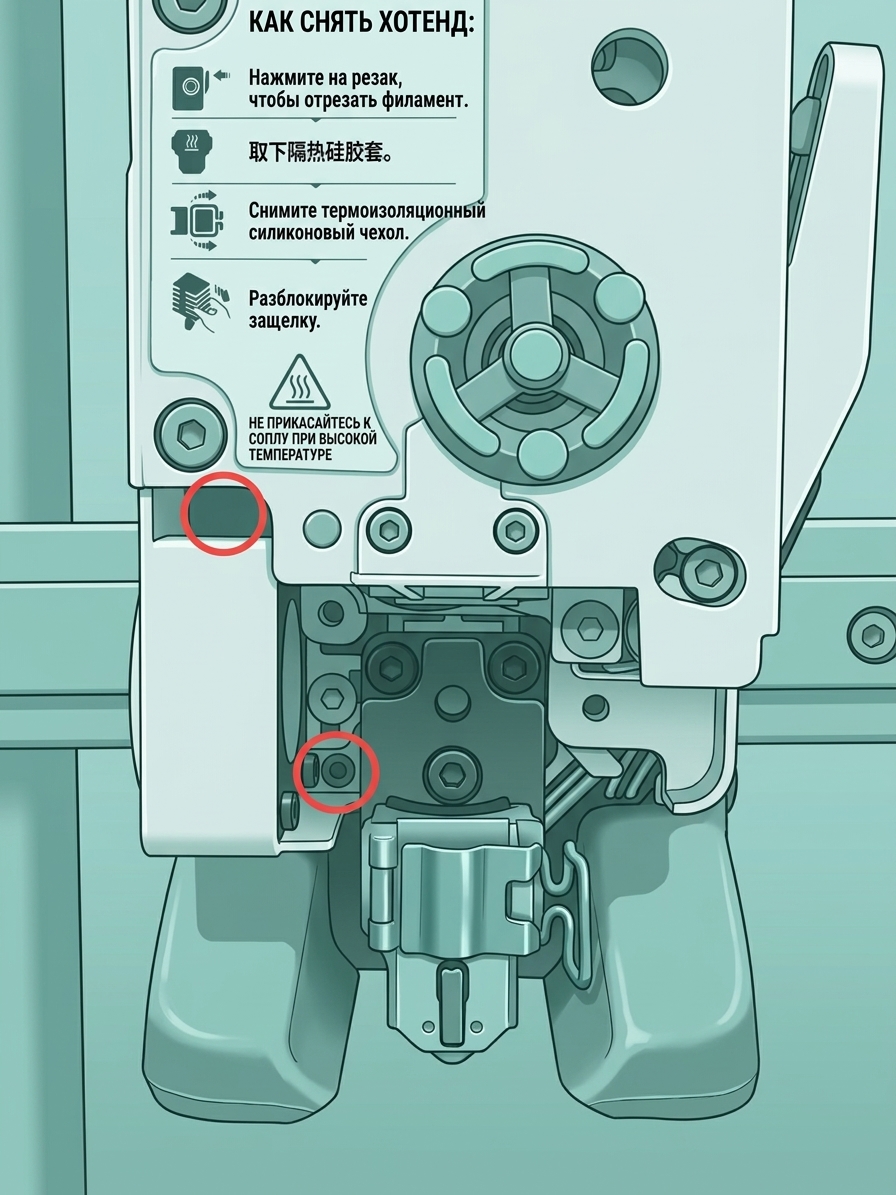

7. Снимите вентилятор хотэнда
Удалите 2 винта, затем вытяните вентилятор из инструментальной головки.
Установка нового вентилятора хотэнда
1. Установите новый вентилятор хотэнда
Установите новый вентилятор хотэнда на инструментальную головку и затяните 2 винта (по два с каждой стороны и один сзади), которые крепят вентилятор.

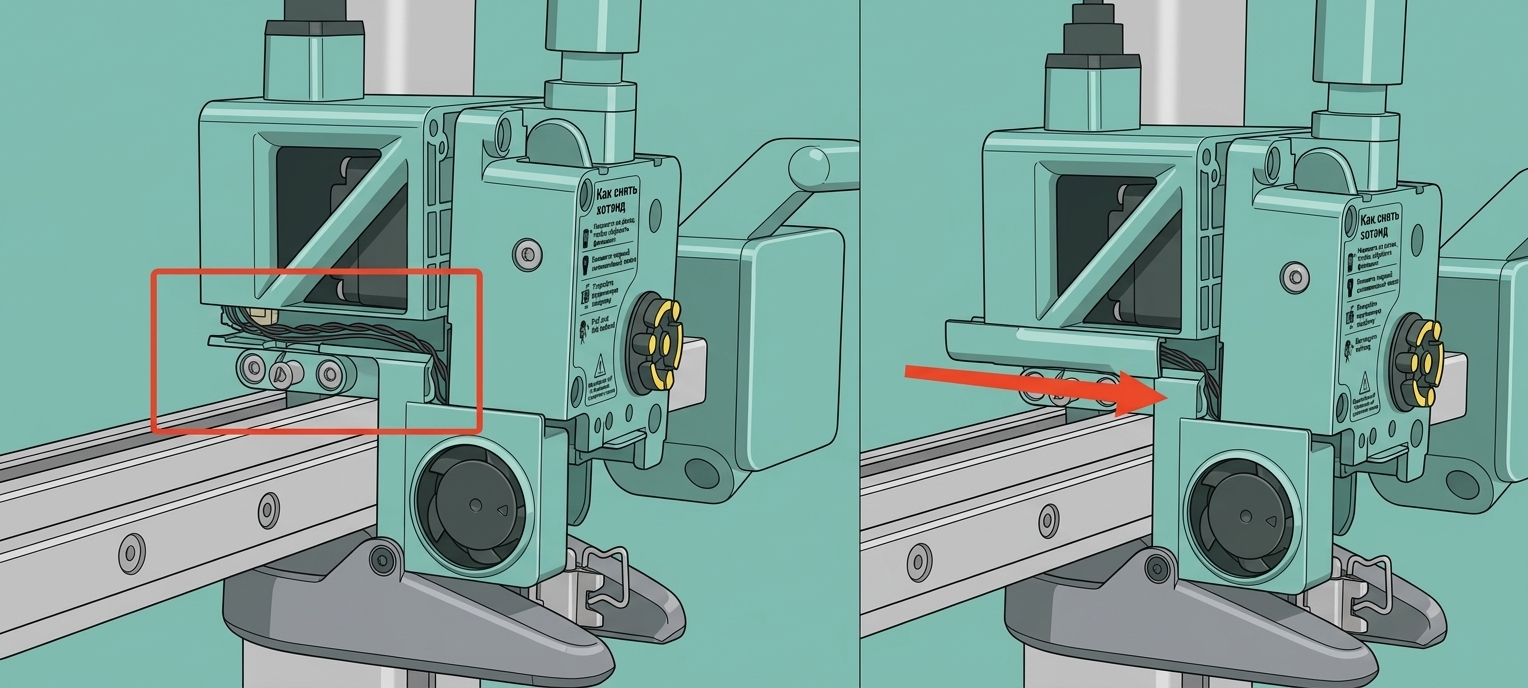

2. Установите левую крышку кабельного канала
Аккуратно пропустите кабель вентилятора хотэнда через левый кабельный канал и продвиньте кабель назад в направлении, показанном на рисунке.
3. Установите экструдер
Закрепите экструдер на инструментальной головке с помощью 4 винтов, как показано на изображении ниже.
4. Подключите кабель заново
Подключитевентилятора хотэндакабель, как показано ниже.
5. Установите заднюю крышку инструментальной головки
Просто выровняйте два кронштейна на задней крышке к верху, затем прижмите её, пока не услышите несколько щелчков.
6. Установите хотэнд и силиконовый чехол для хотэнда
Следуйте инструкциям на наклейке экструдера, чтобы снова прикрепить хотэнд к инструментальной головке. Затем зафиксируйте его с помощью зажима и установите силиконовый чехол.
7. Установите переднюю крышку инструментальной головки
Просто прикрепите переднюю крышку инструментальной головки сверху, выровняв зажимы, затем аккуратно надавите на нижнюю сторону. Вы услышите щелчок зажимов, когда установка будет завершена.
Проверка функции
Чтобы убедиться, что всё работает правильно, включите принтер и установите температуру хотэнда на 100°C. Через несколько секунд вентилятор хотэнда должен начать вращаться, что указывает на правильность выполненных выше операций.
Шаг калибровки после операции
Мы рекомендуем выполнить полную калибровку принтера после этой операции.
Кроме того, настоятельно рекомендуетсяпромыть текстурированную PEI-плиту перед использованием, так как она могла быть загрязнена в ходе этого процесса.
