В этом руководстве мы покажем процесс замены нагревательного стола на A1 mini
Когда использовать?
Это руководство следует использовать, если нагревательный стол A1 mini неисправен и требует замены. Распространенные проблемы, вызванные нагревательным столом A1 mini:
- Нагревательный стол не нагревается
- Поверхность нагревательного стола повреждена
- Рекомендовано службой поддержки Bambu Lab
Необходимые инструменты и материалы

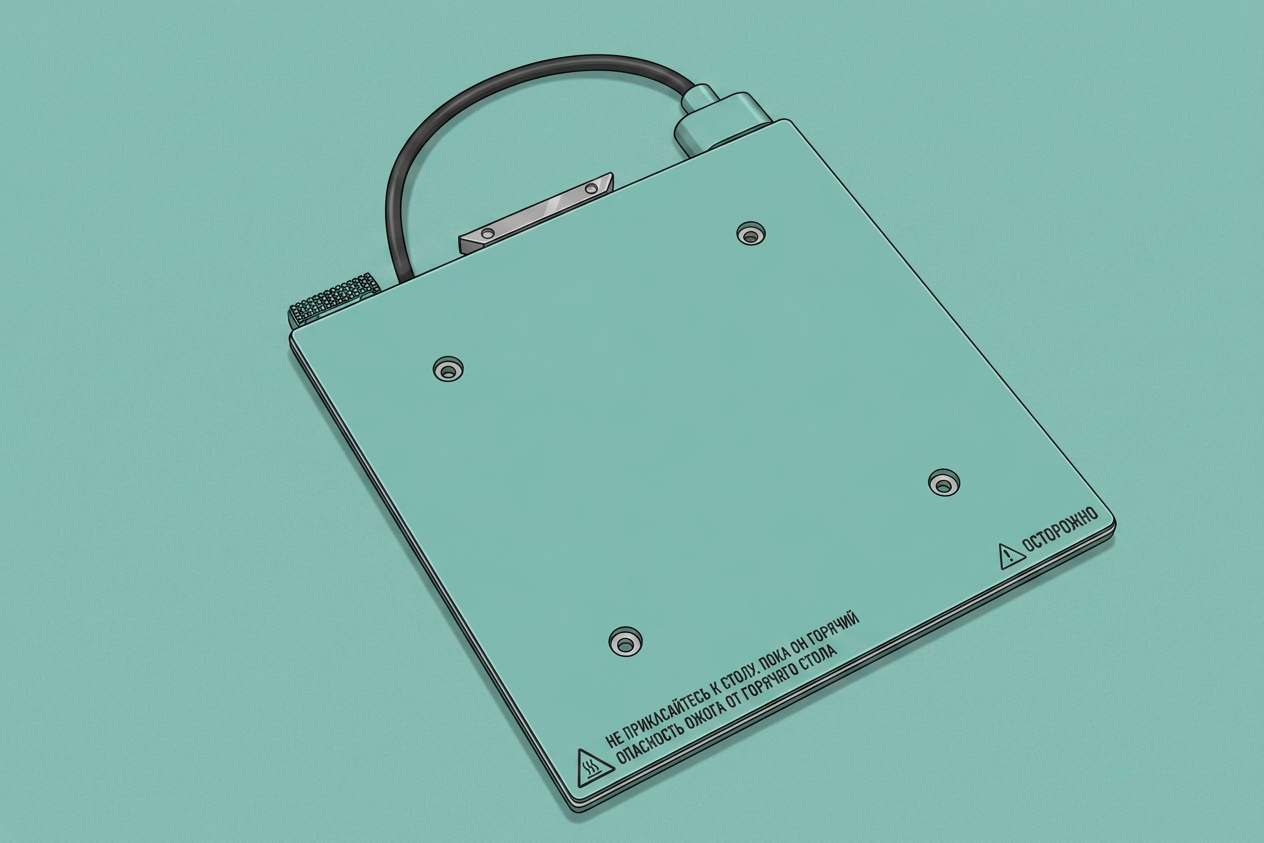

Нагревательный стол Bambu Lab для A1 mini
- Шестигранный ключ H2.0
- 15 минут вашего времени
Предупреждение о безопасности
ВАЖНО! Крайне важно отключить принтер от сети перед выполнением любых работ по обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию опасных ситуаций. При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполнены безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старого нагревательного стола

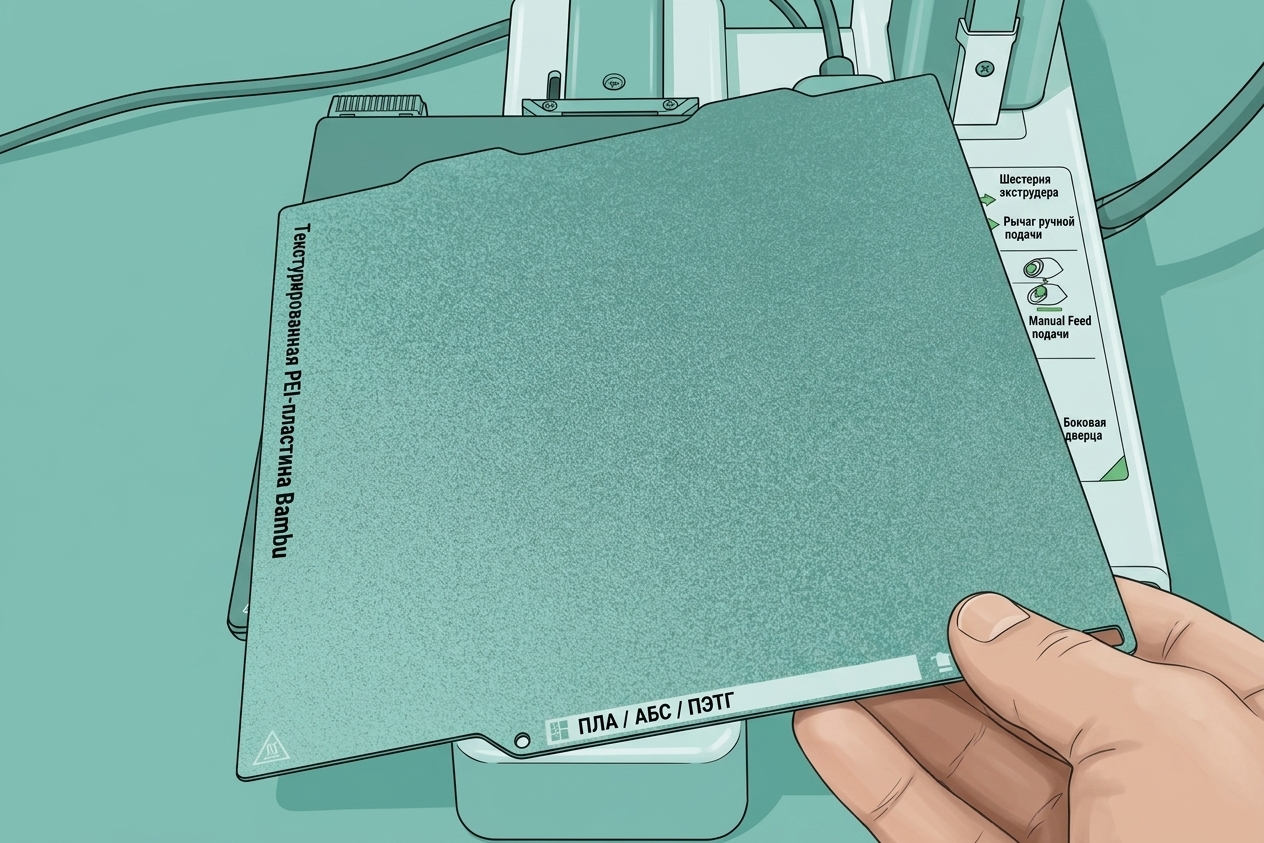

1. Снимите текстурированную PEI-пластину
Сначала снимите текстурированный PEI-лист с нагревательного стола.
2. Открутите винты нагревательного стола

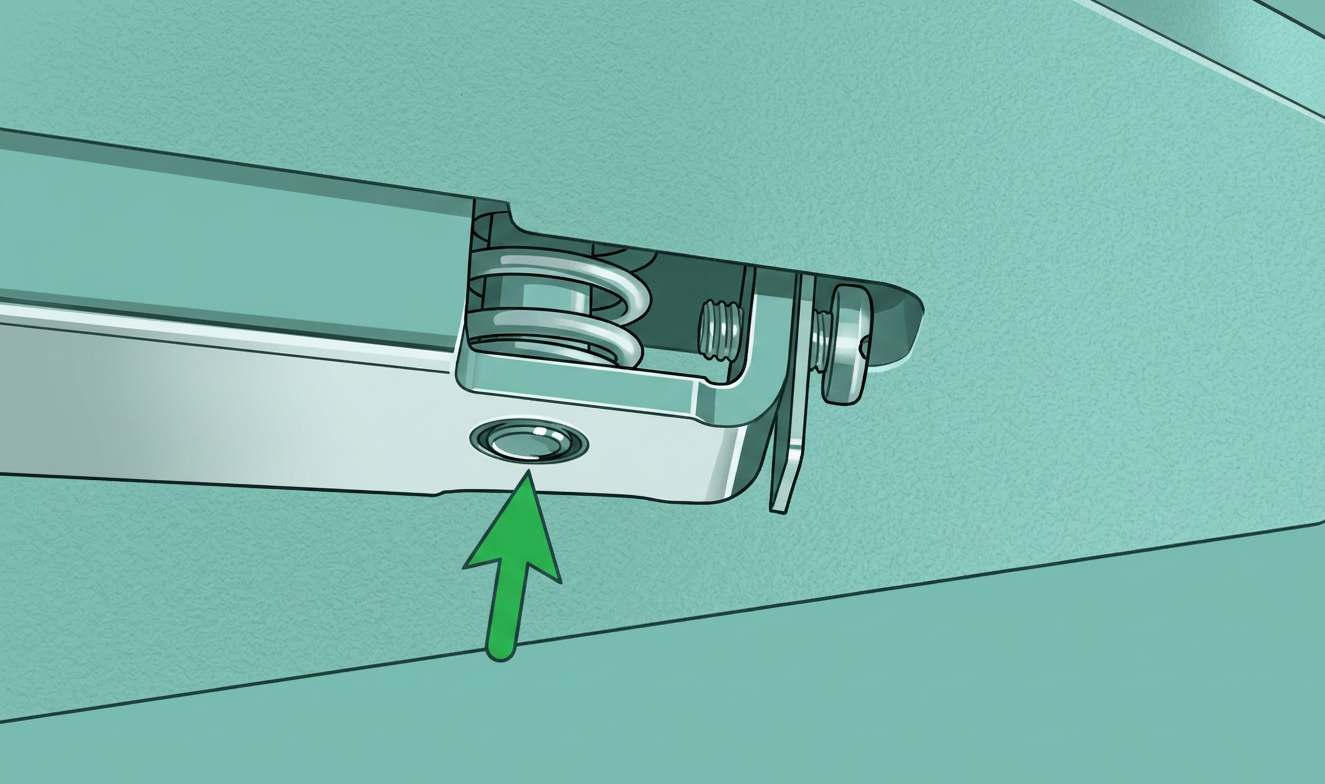

Начните с откручивания трех натяжных винтов нагревательного стола. Обратите внимание, что на верхней правой стороне нагревательного стола нет винта

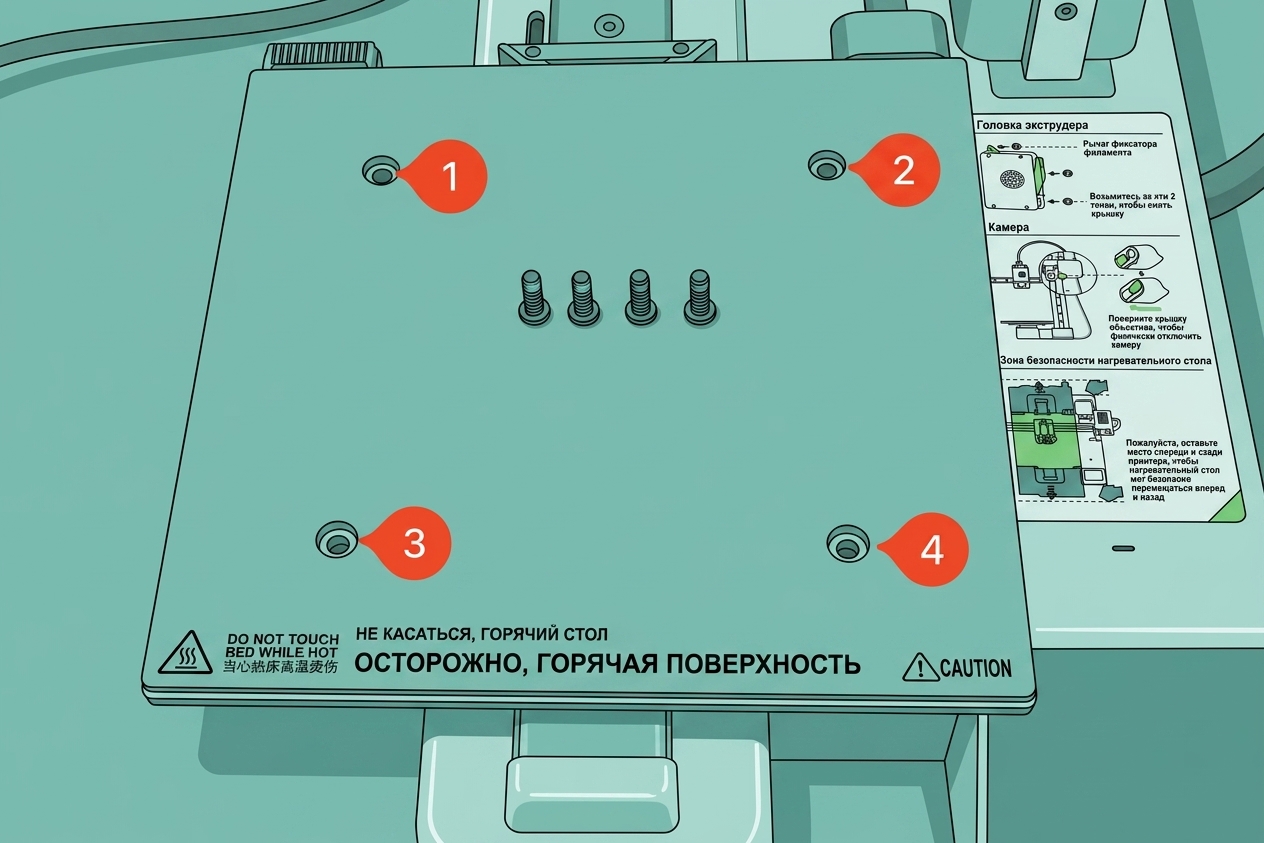

После снятия натяжных винтов вы можете удалить все четыре винта нагревательного стола.
3. Снимите нижнюю крышку корпуса принтера
Положите принтер на бок так, чтобы стойка оси Z была обращена к столу. Затем открутите 16 винтов, удерживающих нижнюю крышку, чтобы получить доступ к вентилятору платы MC.
Обратите внимание, что винты 15 и 16 различаются, поэтому следите за ними при повторной сборке нижней крышки.
После удаления винтов аккуратно подденьте пластиковую нижнюю крышку. Можно начать с верхнего правого угла и постепенно обходить принтер, пока крышка не отойдет.
4. Снимите пластиковую крышку для проводов
Аккуратно открутите три винта, удерживающие пластиковую крышку для проводов, чтобы получить доступ к силовым клеммам блока питания. Обратите внимание, что винт № 3 находится сбоку.
5. Отсоедините провода нагревательного стола

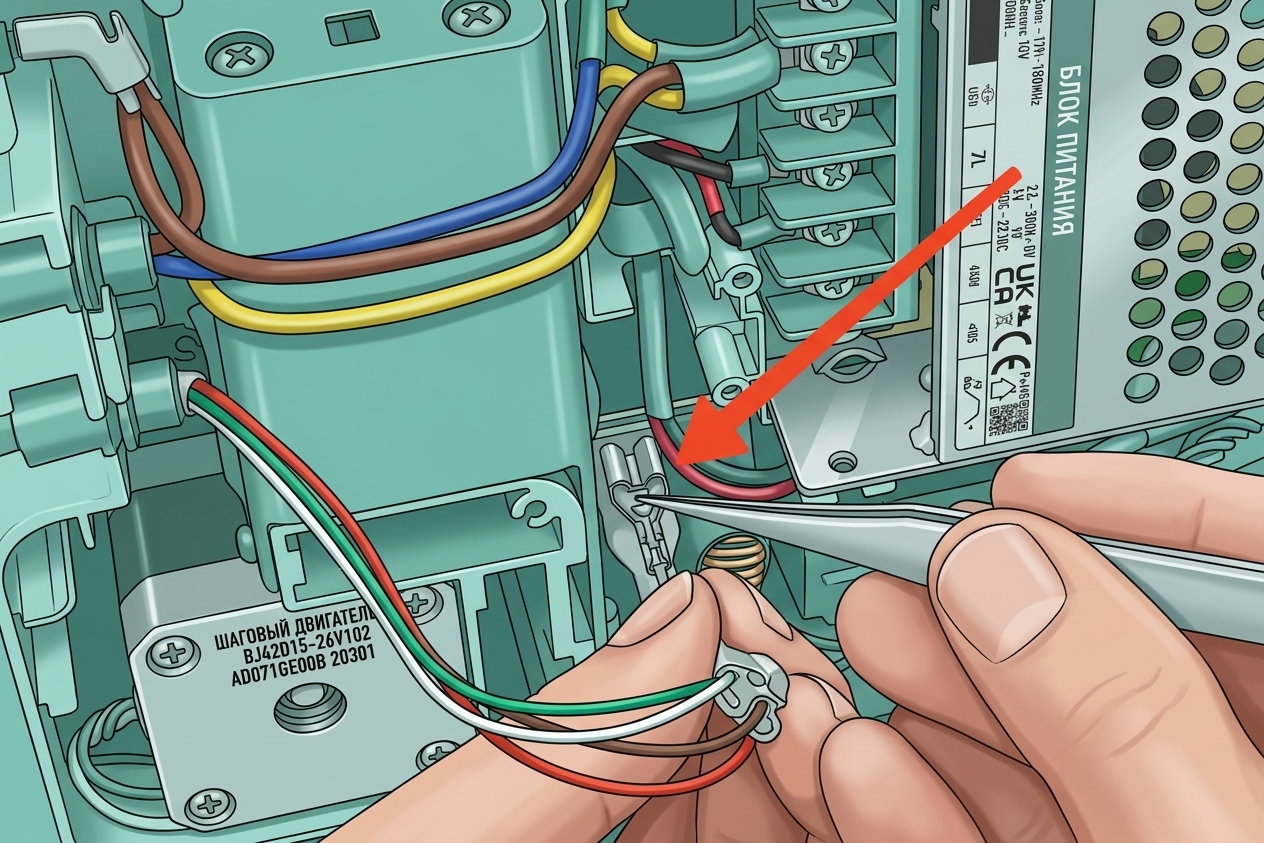

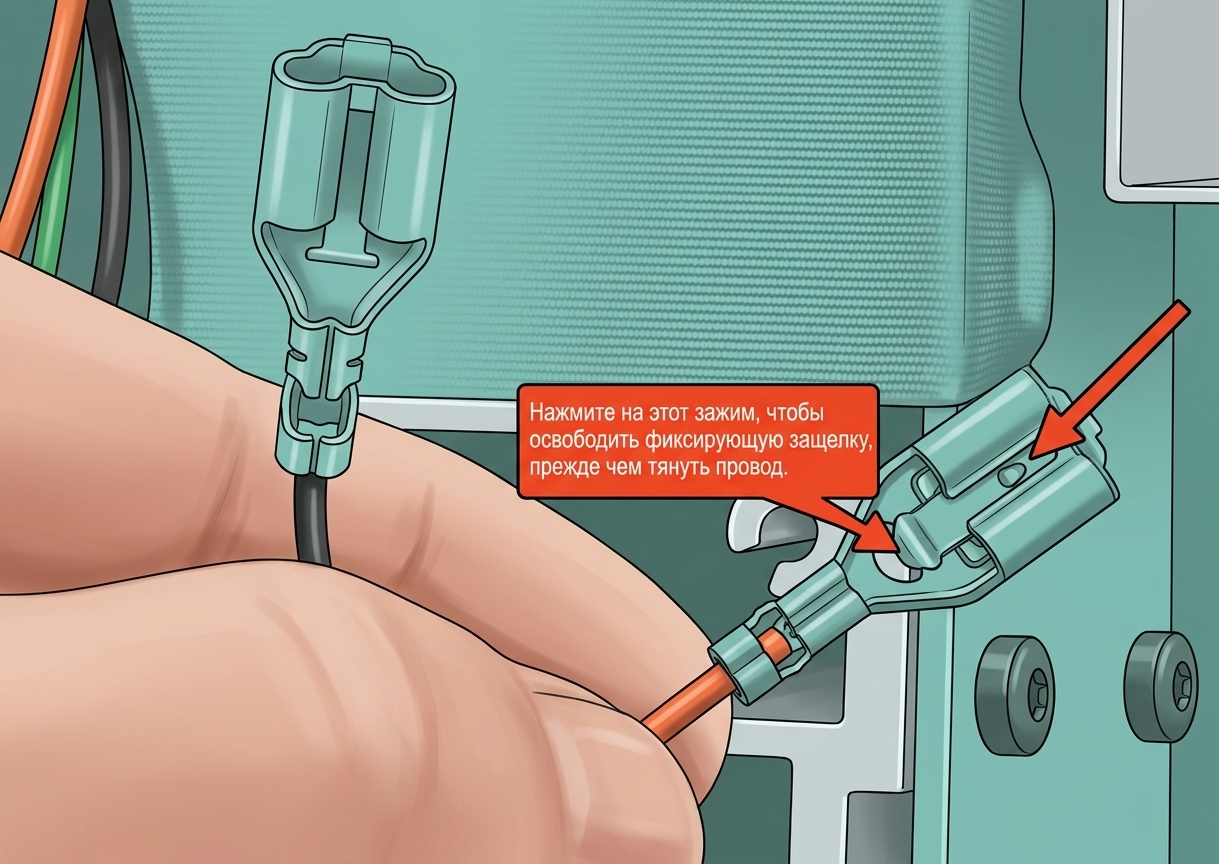

Теперь можно снять кабели нагревательного стола. Разъемы имеют надежную защелку для плотного соединения, поэтому при вытягивании проводов нужно нажать на небольшой металлический зажим.
На этом изображении разъем показан более подробно
6. Извлеките кабель нагревательного стола из принтера

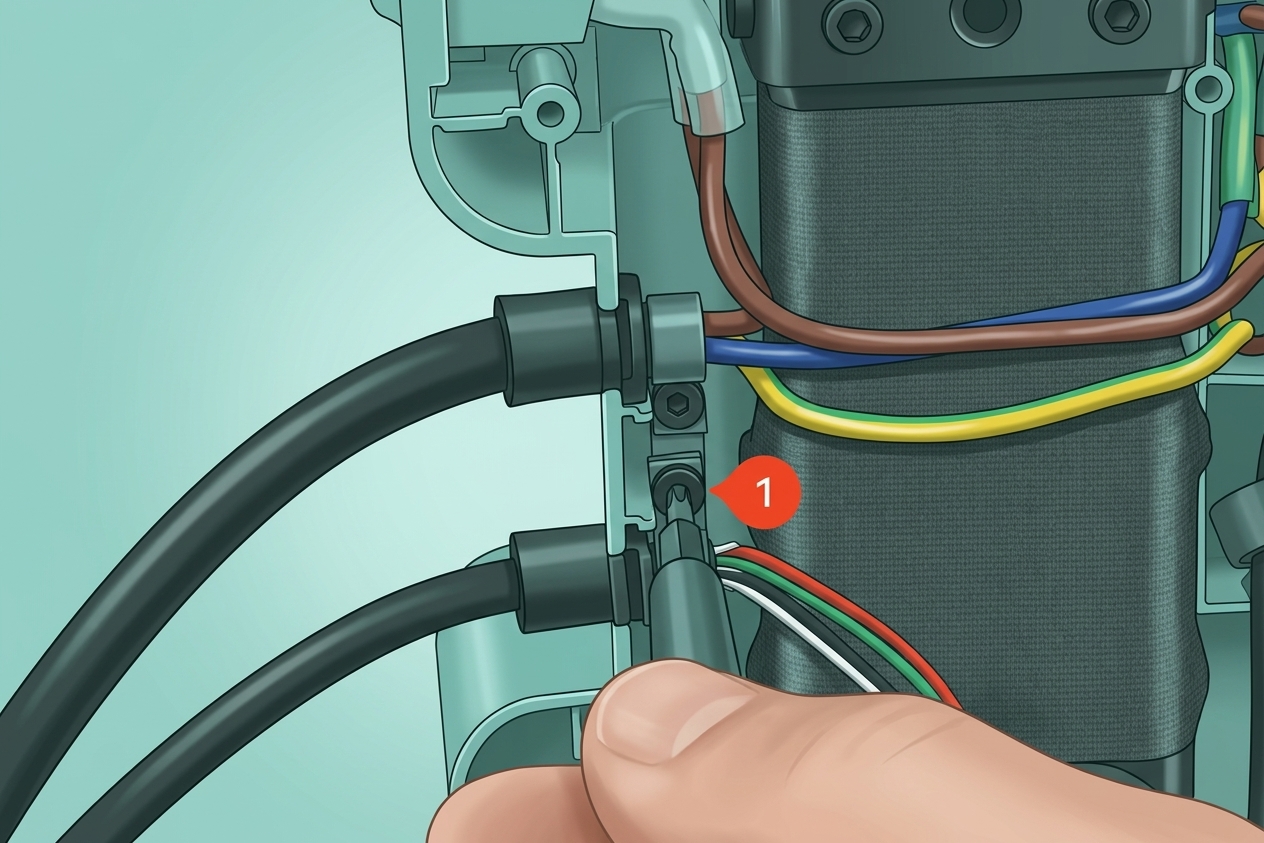

Теперь кабель нагревательного стола можно освободить от принтера. Открутите винт, удерживающий кронштейн, и снимите кабель.
Нагревательный стол теперь снят.
Шаги по установке нового нагревательного стола
1. Подсоедините кабель нагревательного стола к принтеру
Аккуратно проложите кабель на кронштейне, затем затяните винт, убедившись, что не перетянули его. Убедитесь, что плоская часть кабеля направлена к основанию принтера, как показано на изображении.
2. Подсоедините провода нагревательного стола

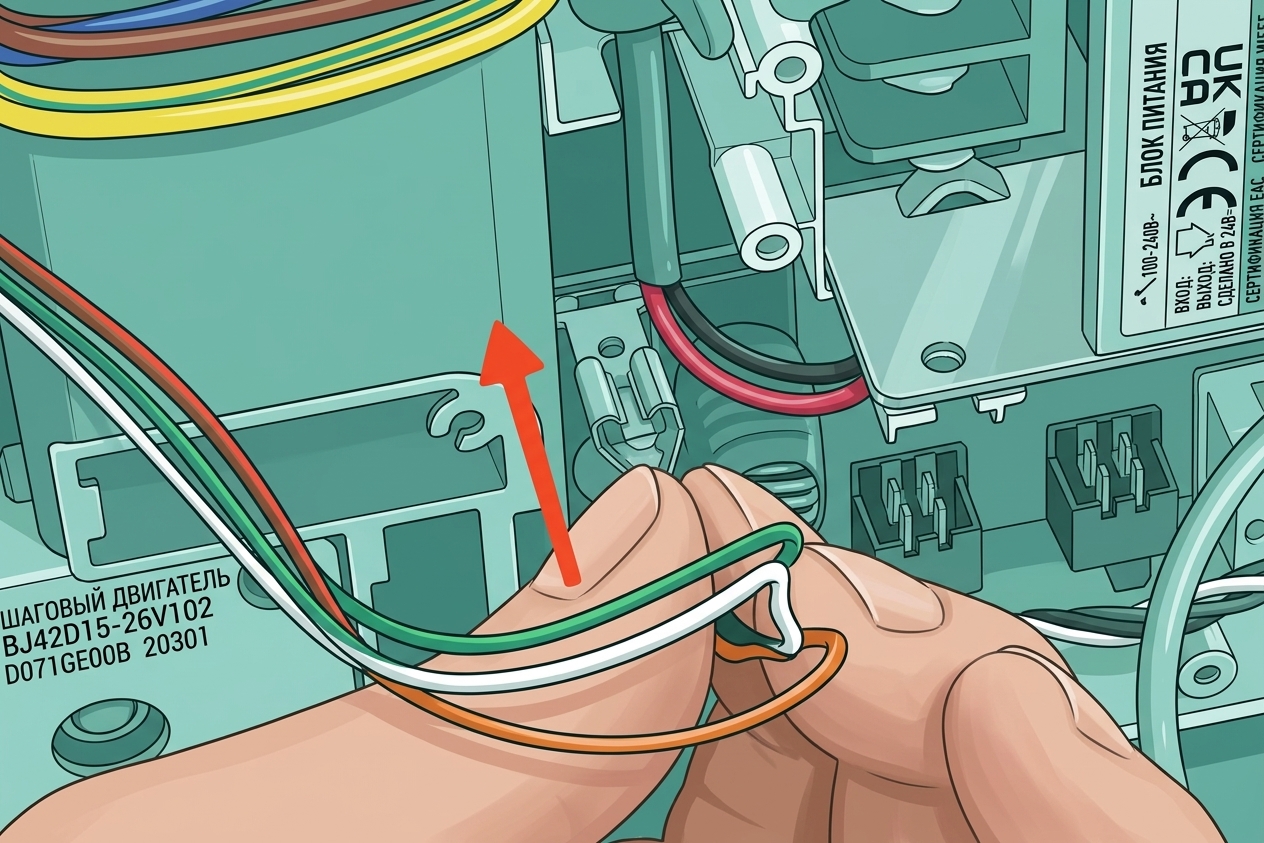

Подсоедините кабель термистора, затем аккуратно установите красный и черный провода на материнскую плату. Черный провод сверху, а красный провод снизу.
Не забудьте надеть резиновую изоляцию на разъемы проводов нагревательного стола
3. Установите винты, удерживающие пластиковую крышку для проводов.
Разместите провода, идущие от кабеля нагревательного стола и кабеля питания, как показано на изображении, затем снова прикрепите пластиковую крышку к принтеру с помощью трех винтов. Эти винты будут вкручиваться в пластиковые стойки. Избегайте чрезмерной затяжки, так как можно повредить пластиковую резьбу.
4. Выполните укладку проводов
Перед установкой нижней крышки на место убедитесь, что провода MC-платы проложены правильно, чтобы они не мешали вентилятору MC-платы, как показано на изображении ниже.
5. Установите заднюю крышку
Теперь вы можете продолжить установку нижней крышки на принтер. Начните с затяжки винтов 15 и 16, чтобы убедиться, что жгут проводов по бокам установлен правильно. Затем установите остальные винты, следя за тем, чтобы не перетянуть их.
6. Установка heated bed и винтов
Завершите установку, установив heated bed обратно на его место, затем установите четыре винта heated bed. Убедитесь, что кабель heated bed не имеет скручивания перед установкой винтов, чтобы избежать необходимости повторной разборки.

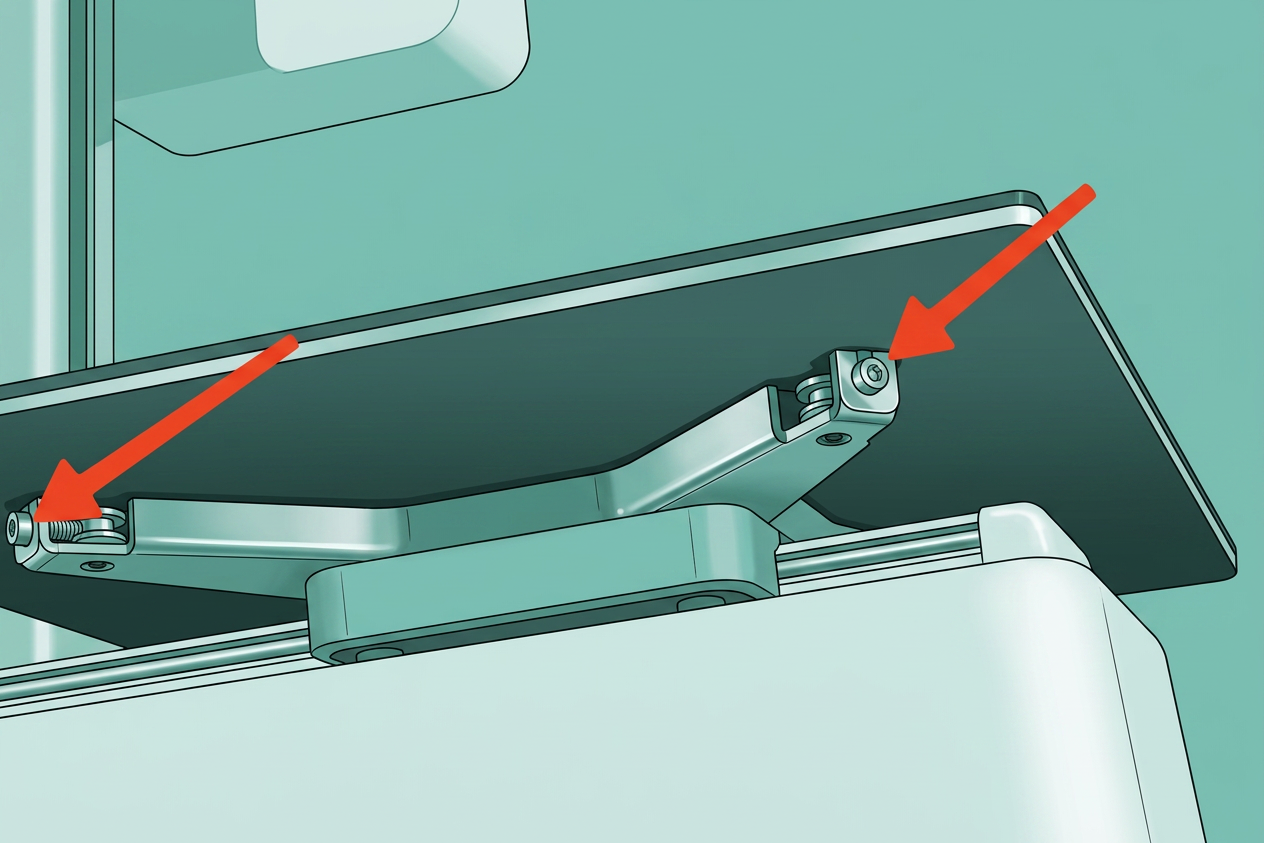

Затяните винты до уровня основания каретки heated bed, затем установите стопорные винты.
Проверьте работоспособность
Чтобы убедиться, что всё работает как ожидается, включите принтер и проверьте, отображается ли температура heated bed и работает ли нагрев. Это подтверждает правильность установки.
Шаг калибровки после операции
Следуйте Wiki-статье по траммингу стола A1 mini для выравнивания стола, затем выполните полную калибровку. Этот шаг важен для обеспечения ровной поверхности печати.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке нового heated bed, пожалуйста, проверьте возможные проблемы и решения, перечисленные ниже:
Температура heated bed не отображается / показывает 0℃
Проверьте кабели heated bed, показанные в Шаге 2 Переподключите провода heated bed , и убедитесь, что разъем зеленого и белого провода полностью вставлен в материнскую плату.
Heated bed не нагревается
Проверьте кабели heated bed, показанные в Шаге 2 Переподключите провода heated bed , и убедитесь, что красный и черный провода полностью вставлены в материнскую плату.
Первый слой неравномерный / Проблемы с первым слоем
Убедитесь, что винты узла нагрева хотэнда затянуты, а выравнивание стола включено перед началом печати. Эта Wiki-статья объясняет, что проверить и как решить проблему.
