В этом руководстве мы покажем процесс замены лезвия резака для филамента на A1 mini и установки нового. Обратите внимание, что это руководство также применимо к 3D-принтеру A1.
Когда использовать?
Это руководство следует использовать, если возникают проблемы с резкой филамента или когда лезвие резака для филамента затупляется. Острота лезвия может ухудшаться со временем. Мы рекомендуем заменять резак для филамента каждые 10-15 катушек филамента (или чаще), чтобы обеспечить неизменность качества резки.
Мы обнаружили, что после примерно 5000-7000 разрезов филамента лезвие резака может затупиться, но само лезвие может не деформироваться, как показано на изображении ниже. Если вы сталкиваетесь с проблемами с ретракцией филамента в AMS, мы рекомендуем заменить лезвие для наилучших результатов. Если лезвие острое, филамент будет обрезан чисто и не должен вызывать проблем во время работы.

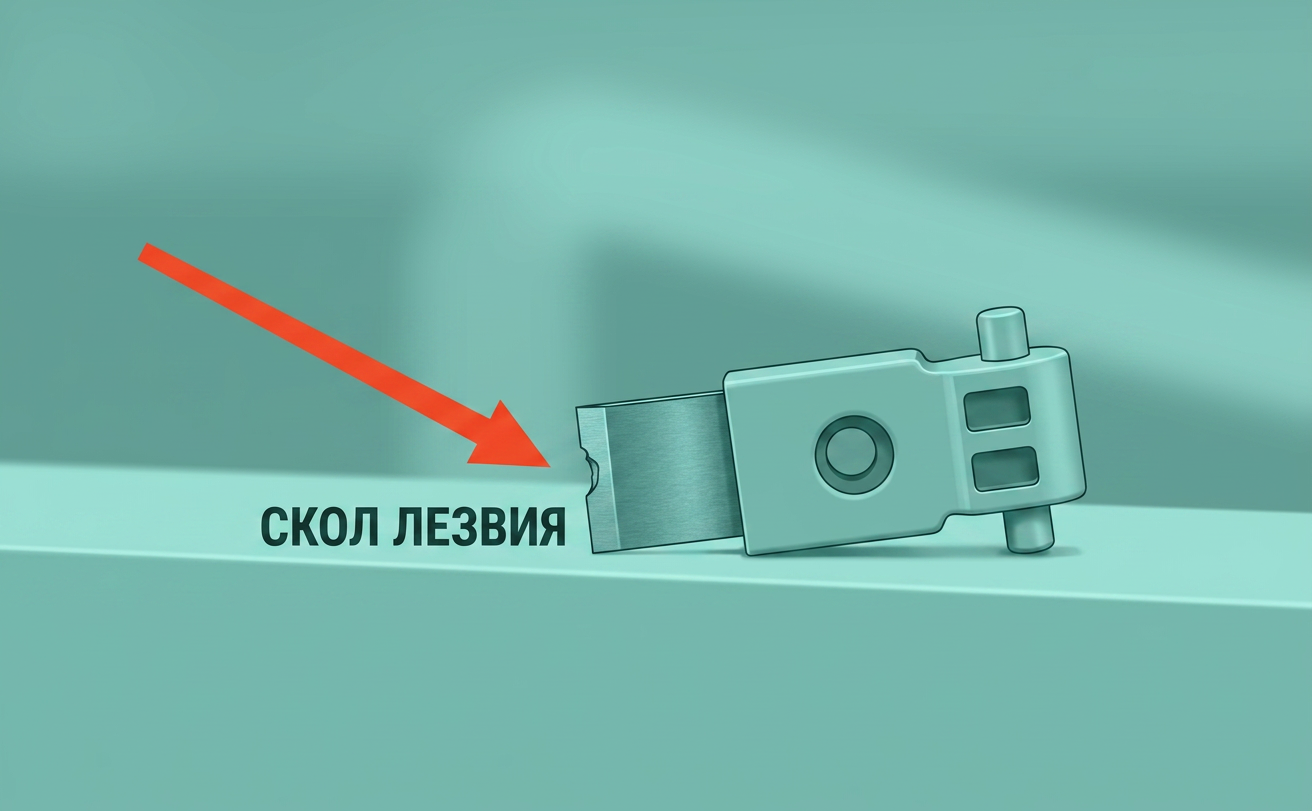

Пример изношенного / поврежденного лезвия резака для филамента.
Общие проблемы, вызванные необходимостью замены резака для филамента A1:
- Сдвиги слоев, когда инструмент пытается обрезать филамент
- Срез филамента не чистый, что приводит к проблемам с ретракцией AMS
- На лезвии резака для филамента видны повреждения из-за износа
- Рекомендуется службой поддержки Bambu Lab
Необходимые инструменты и материалы
- Резак для филамента Bambu Lab для серии A1 (запасные части включены в комплект при покупке)
- Шестигранный ключ H2.0
- 5 минут вашего времени
Предупреждение о безопасности
ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям. При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Шаги по удалению старого лезвия резака для филамента
1. Снимите переднюю крышку инструментальной головки
Первый шаг замены лезвия резака для филамента на A1 — снять переднюю крышку инструментальной головки. Возьмитесь за основание передней крышки и аккуратно потяните на себя. Зажимы, удерживающие крышку на месте, освободятся, что позволит снять переднюю крышку.
filament-cutter-lever">2. Освободите рычаг резака для филамента
Следующий шаг — освободить рычаг резака филамента. Для этого начните с удержания рычага резака нажатым, чтобы облегчить удаление единственного винта, удерживающего его на месте. Продолжайте удерживать рычаг нажатым, пока винт не будет полностью удален, затем аккуратно отпустите резак.

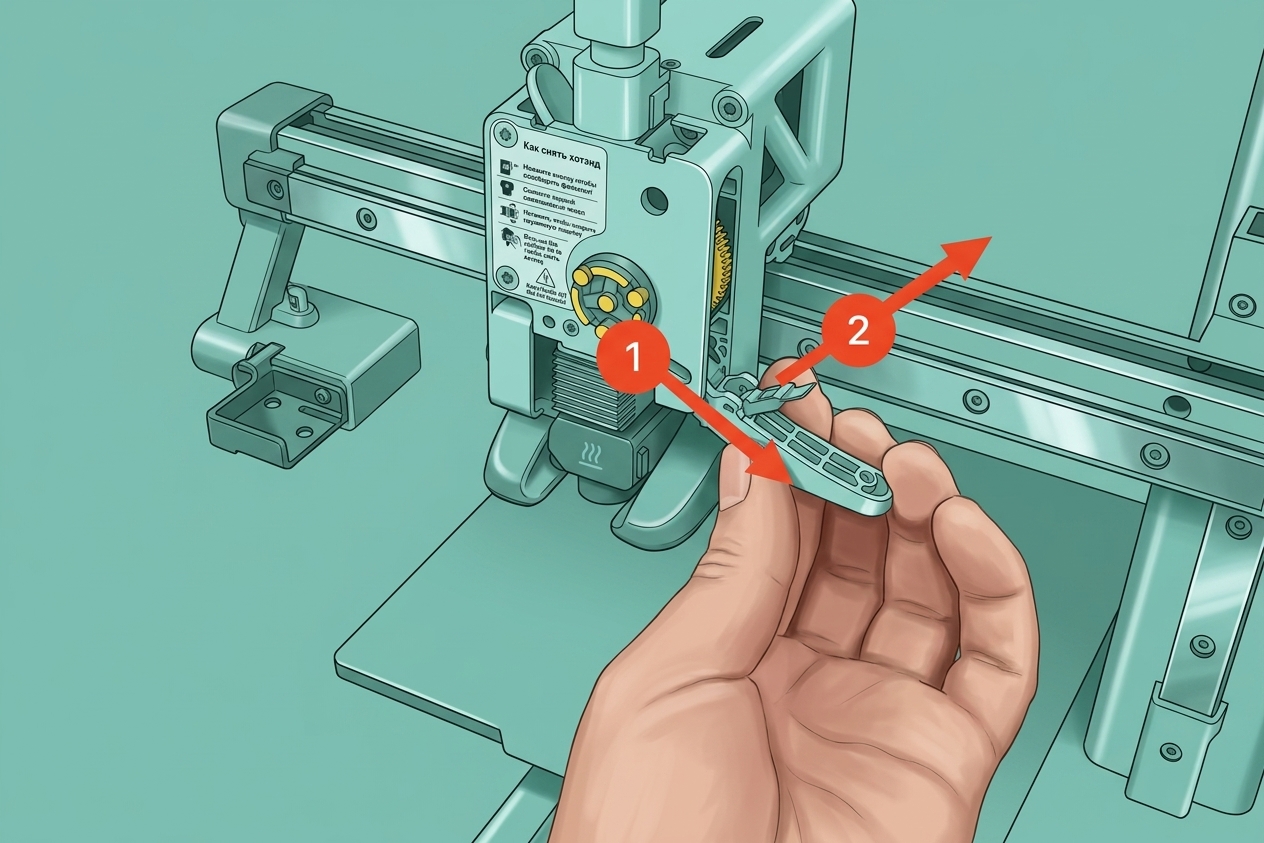

3. Снимите лезвие резака филамента
Последний шаг — снять лезвие резака филамента с рычага. Начните с осторожного нажатия лезвия в направлении, указанном на изображении ниже, затем извлеките его вверх.
Важно! Лезвие имеет острые углы, и существует риск пораниться. Пожалуйста, действуйте осторожно!
Опционально — Очистить шестерню экструдера
Мы также рекомендуем очистить металлическую шестерню экструдера и желтую шестерню перед установкой нового резака филамента. Со временем мелкие частицы филамента могут застрять на шестернях экструдера, и очистка на этом этапе обеспечит плавную работу в будущем. Баллончик со сжатым воздухом можно использовать для выдувания любых частиц, которые могут находиться внутри экструдера и вокруг шестерен.
Шаги по установке нового лезвия резака филамента

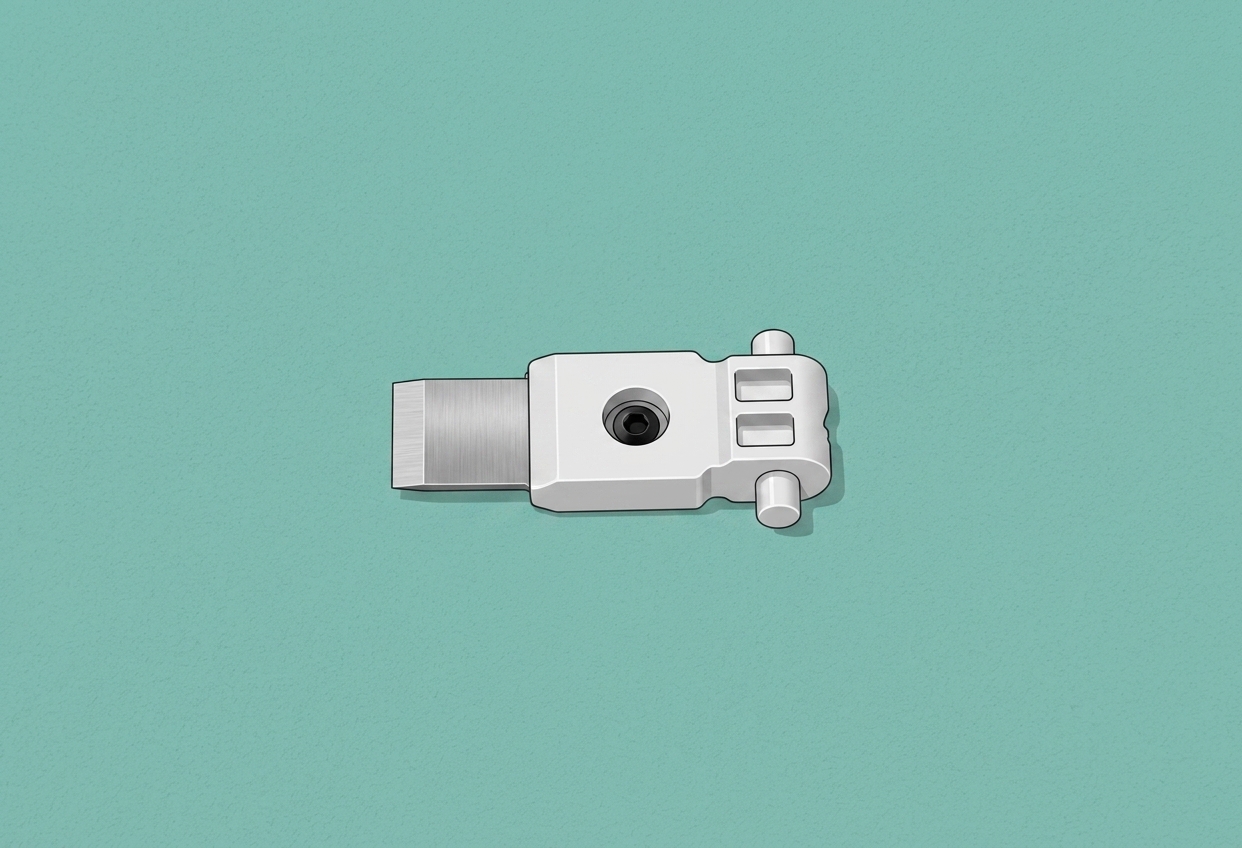

1. Установите новое лезвие резака филамента
Установка нового лезвия резака филамента проста. Просто совместите лезвие с резаком филамента, чтобы вставить его на место. Затем аккуратно нажмите в направлении, показанном на изображении ниже, чтобы оно защелкнулось.
2. Зафиксируйте рычаг резака филамента на месте
Когда лезвие установлено на рычаге, мы можем зафиксировать резак филамента на месте. Сначала совместите лезвие с отверстием экструдера, куда будет вставляться лезвие.
Далее нажмите на рычаг резака филамента и удерживайте его на месте, пока вы повторно устанавливаете винт. Убедитесь, что не перетягиваете винт, чтобы не повредить пластиковую резьбу
3. Установите переднюю крышку инструментальной головки
Теперь переднюю крышку инструментальной головки можно установить повторно. Просто прикрепите ее сверху на инструментальной головке, совместив защелки, затем аккуратно нажмите на нижнюю сторону. Вы услышите щелчок защелок, когда установка будет завершена.
4. Проверьте работоспособность
Чтобы убедиться, что все работает как ожидалось, нажмите на рычаг резака филамента несколько раз и убедитесь, что движение плавное и рычаг возвращается в исходное положение. Это обеспечит плавную работу во время использования.
