Complete Extruder Unit Replacement – A1 Series

В этом руководстве мы покажем, как заменить блок экструдера на A1 mini, но вы можете использовать эту же статью для A1.

Когда использовать?

Это руководство предназначено для использования, если возникла проблема с блоком экструдера, которую невозможно легко устранить.

Общие проблемы, которые могут указывать на необходимость замены блока экструдера A1 mini, включают:

• Повреждение рычага резака для филамента или сорванные винты
• На других частях экструдера есть сорванные винты, вызывающие проблемы с экструдером
• Эдди-сенсор на экструдере неисправен, и выравнивание стола работает некорректно
• Двигатель экструдера, вероятно, неисправен и пропускает шаги
• Рекомендуется технической поддержкой Bambu Lab

Необходимые инструменты и материалы

Блок экструдера Bambu Lab для серии A1

• Шестигранный ключ H2.0
• Шестигранный ключ H1.5
• 25 минут вашего времени

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности.

Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых проблем или вопросов по выполнению этого руководства,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Снятие старого блока экструдера

1. Снимите заднюю крышку печатающей головки

Мы начинаем со снятия задней крышки печатающей головки. Аккуратно подденьте заднюю крышку, потянув за нижнюю часть, как показано ниже.

</p>

e-from-the-print-head">2. Отсоедините кабель USB C от печатающей головки

3. Открутите винты платы инструментальной головки

Снимите три черных винта, удерживающих плату инструментальной головки.

4. Отсоедините кабели

Далее снимите четыре кабеля, подключенные к плате инструментальной головки. Аккуратно вытяните их за разъемы и избегайте вытягивания проводов из разъемов. Мы рекомендуем использовать плоский инструмент, чтобы аккуратно поддеть их, чтобы избежать потенциального повреждения.

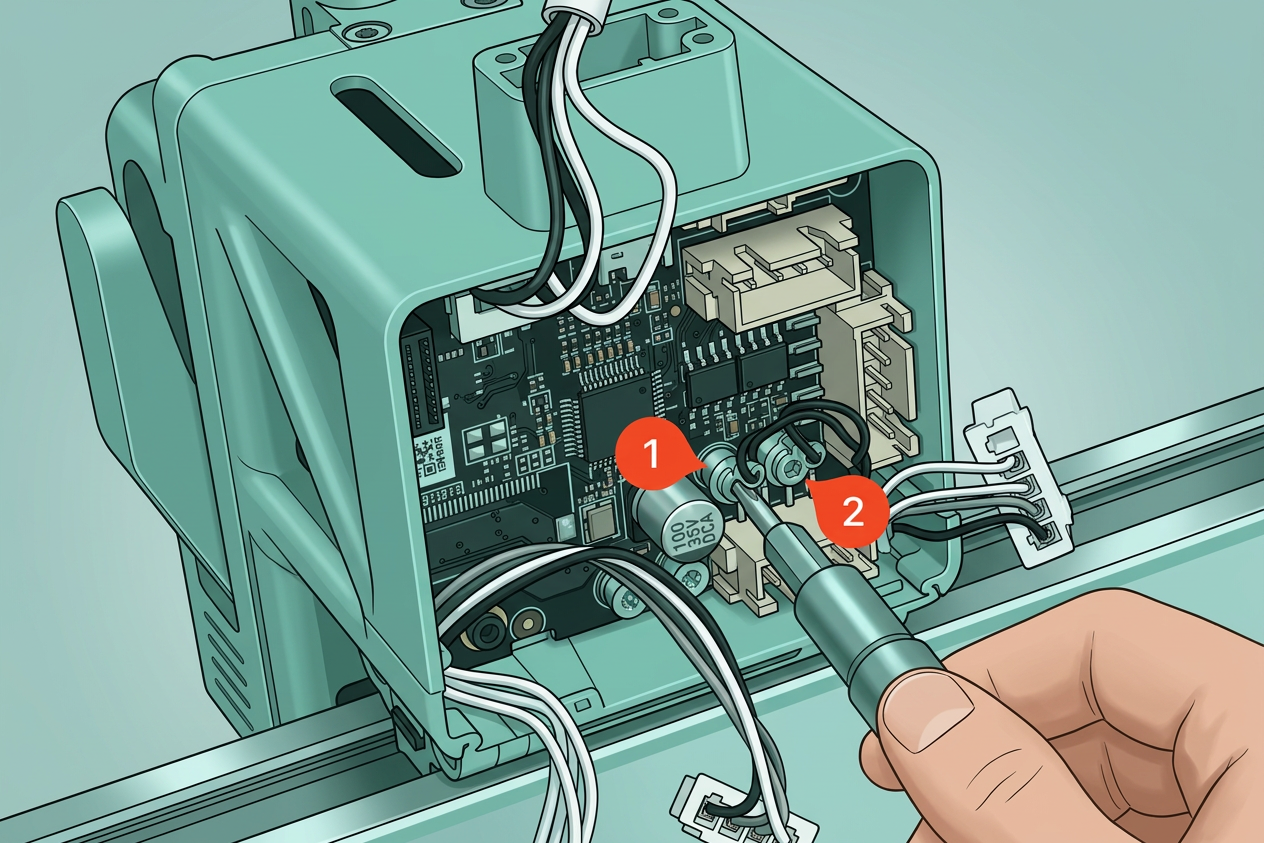

Не забудьте также снять провода Эдди-сенсора, которые удерживаются двумя винтами.

5. Снимите плату инструментальной головки

Теперь вы можете снять плату инструментальной головки с пластикового корпуса.

Будьте осторожны при извлечении, так как вам нужно будет аккуратно отсоединить ленточный кабель датчика филамента.

Тяните его медленно и прямо вверх. Избегайте раскачивания ленточного кабеля, так как это может повредить его. Если вы повредили его, вы можетезаказать замену по этой ссылке

6. Снимите переднюю крышку печатающей головки

Возьмитесь за основание передней крышки и аккуратно потяните на себя. Зажимы, удер
