Натяжение ремней A1

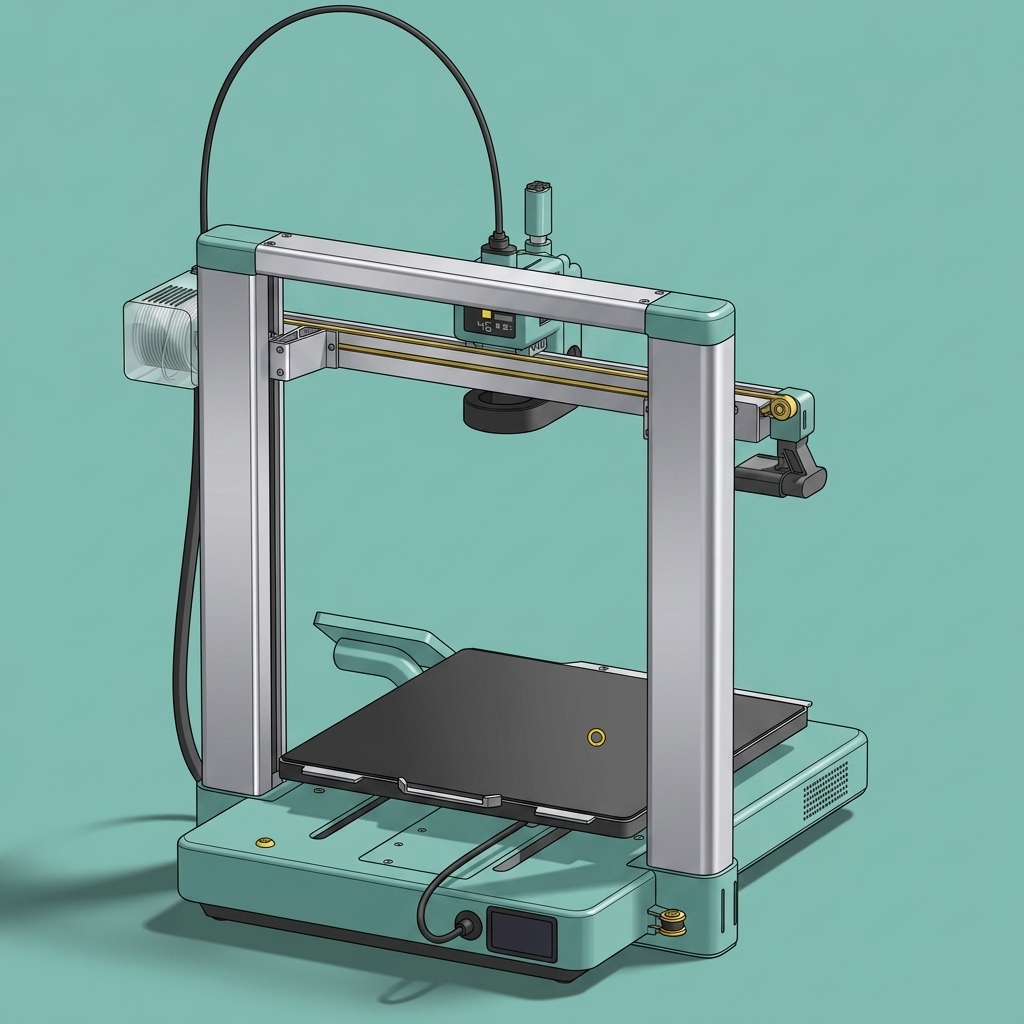

В принтере A1 используются три зубчатых ремня. Это компоненты передачи, которые позволяют инструментальной головке (ось X), нагреваемому столу (ось Y) и оси Z двигаться в заданных направлениях. Правильное натяжение зубчатых ремней в нужное время критически важно для поддержания качества печати.
Принтер A1 выполняет частотный скан во время процесса подготовки. На основе результатов, полученных при сканировании, он определяет, требуется ли повторное натяжение зубчатых ремней. Если подтвердится необходимость повторного натяжения, принтер отобразит соответствующее уведомление. Следуйте подсказке, чтобы натянуть соответствующий ремень и завершить калибровку.
Необходимые инструменты

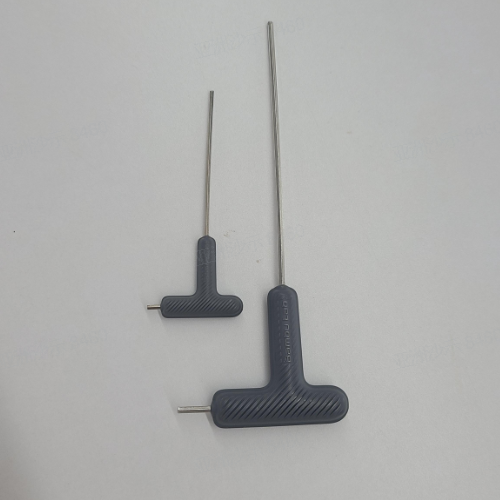

Шестигранный ключ H2.0
Натяжение ремня оси X
Расположение натяжного винта
Позиция натяжения ремня X находится на задней части инструментальной головки, как показано на следующем рисунке.
Как натянуть ремень на оси X

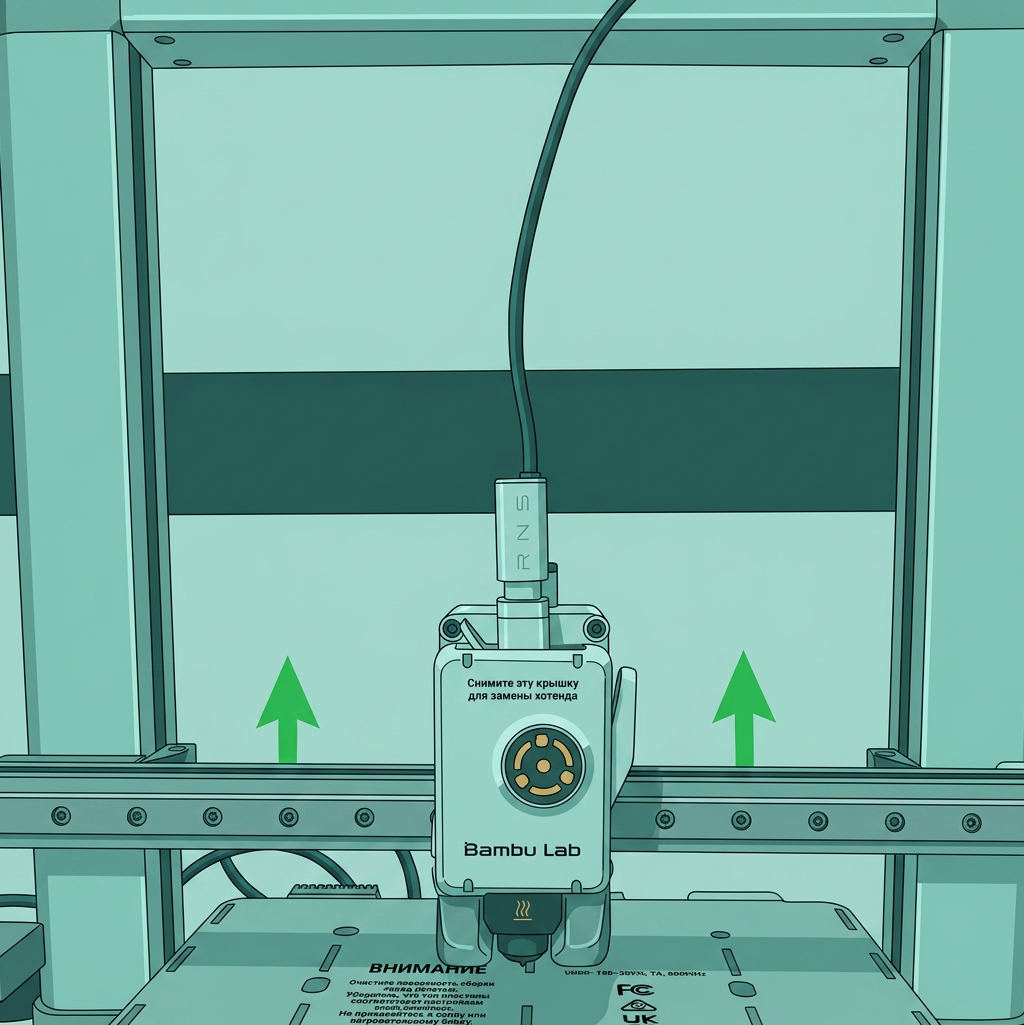

1. Управляйте принтером, чтобы поднять ось X в среднее положение оси Z, чтобы избежать царапин нагреваемого стола при перемещении инструментальной головки, и выключите принтер;

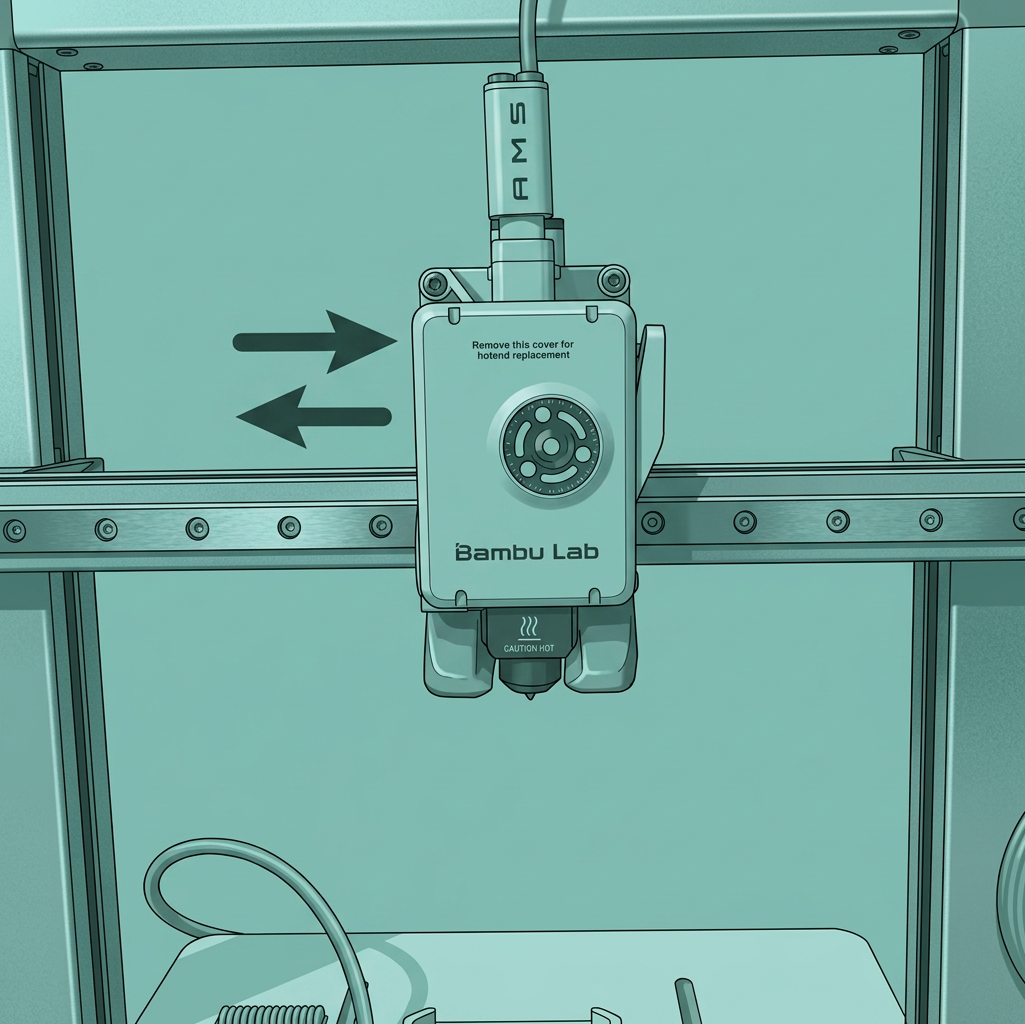

2. Ослабьте натяжной винт шестигранным ключом H2.0 на один оборот (не ослабляйте полностью) и вручную переместите инструментальную головку вперед-назад по оси X 3 раза (от левого верхнего угла оси к правому верхнему), затем снова затяните натяжной винт.
|
 |
Натяжение ремня оси Y

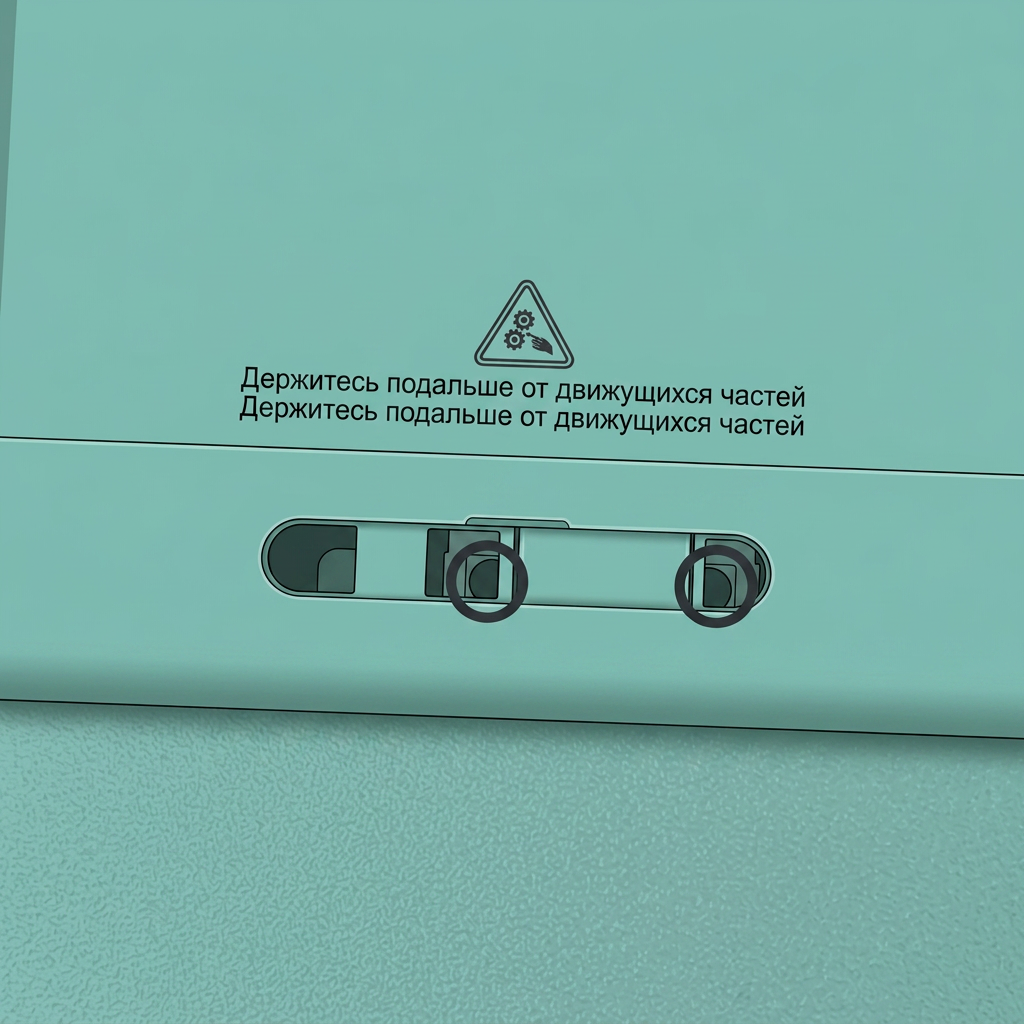

Расположение натяжных винтов

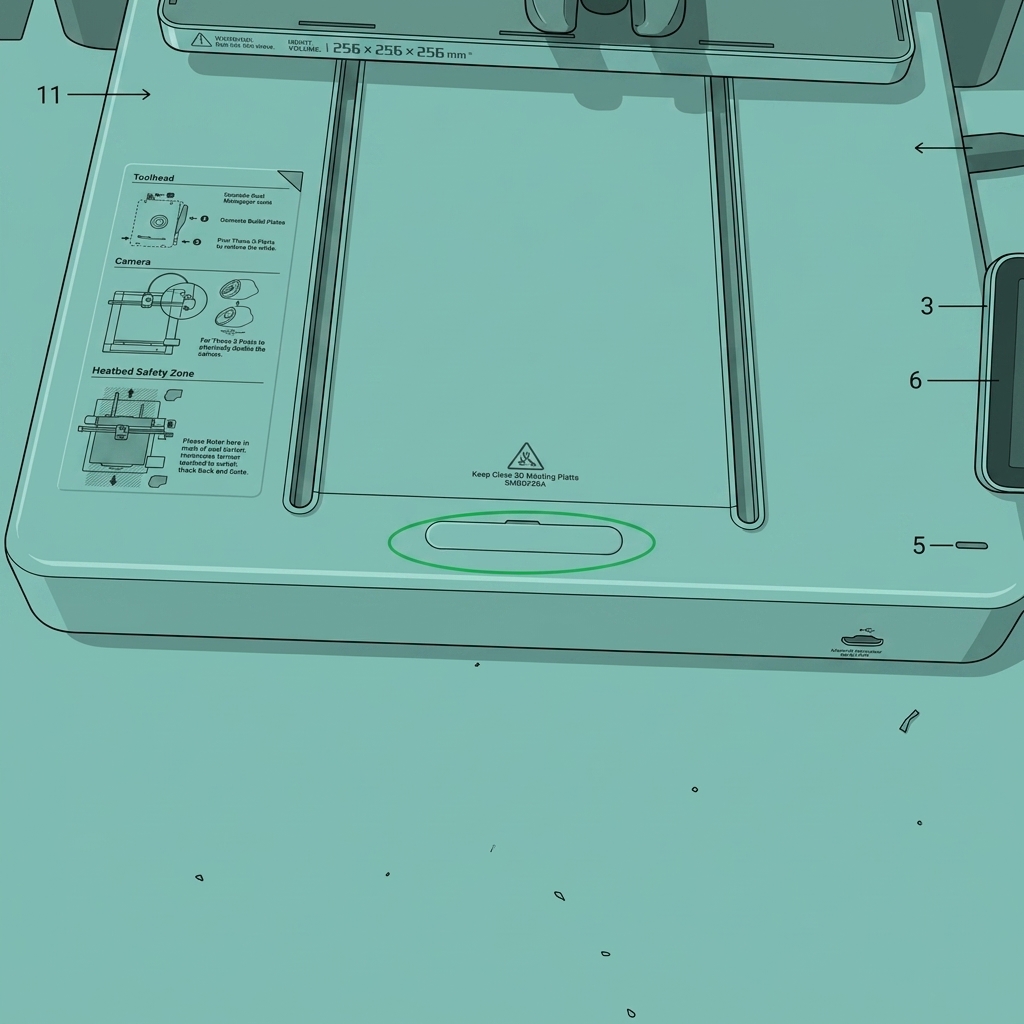

Натяжные винты ремня оси Y расположены спереди у основания, закрыты маленькой крышкой, которую необходимо снять сначала.
 |
 |
Как натянуть ремень на оси Y

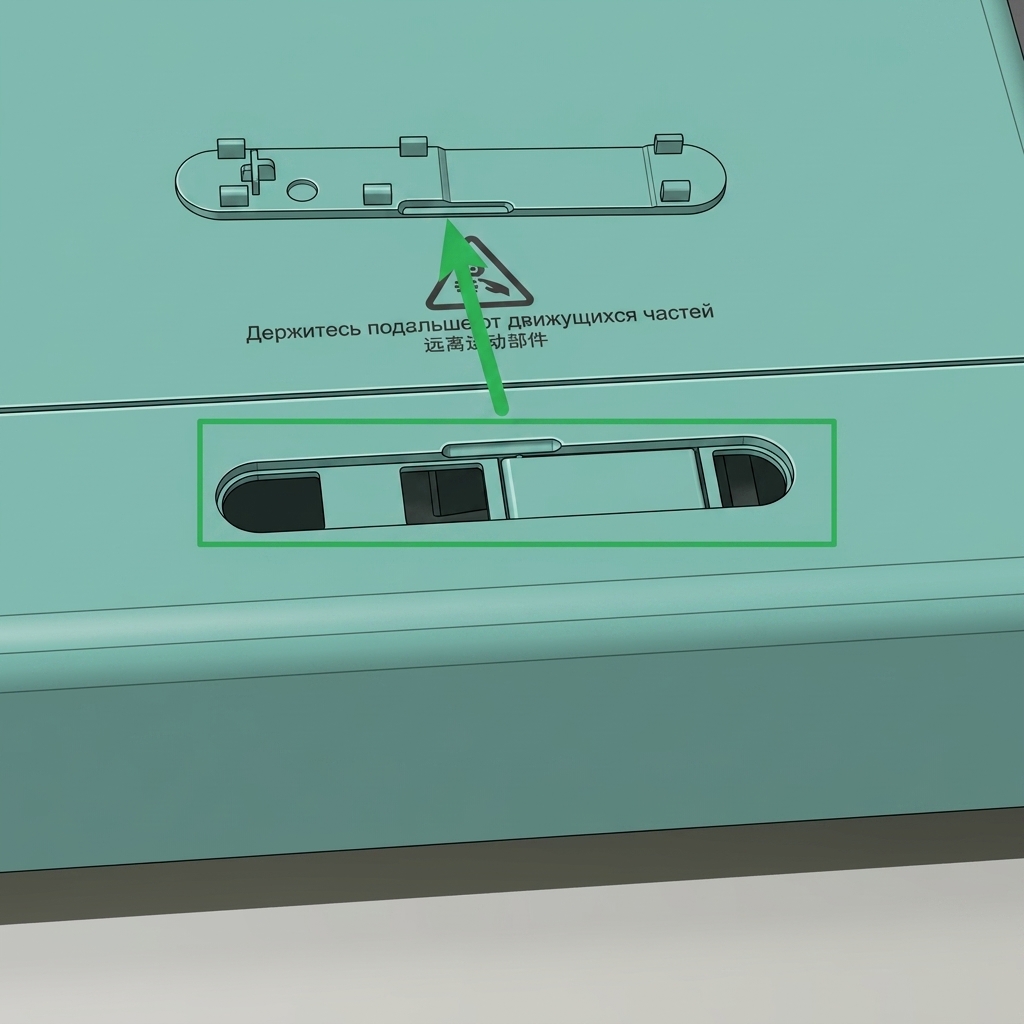

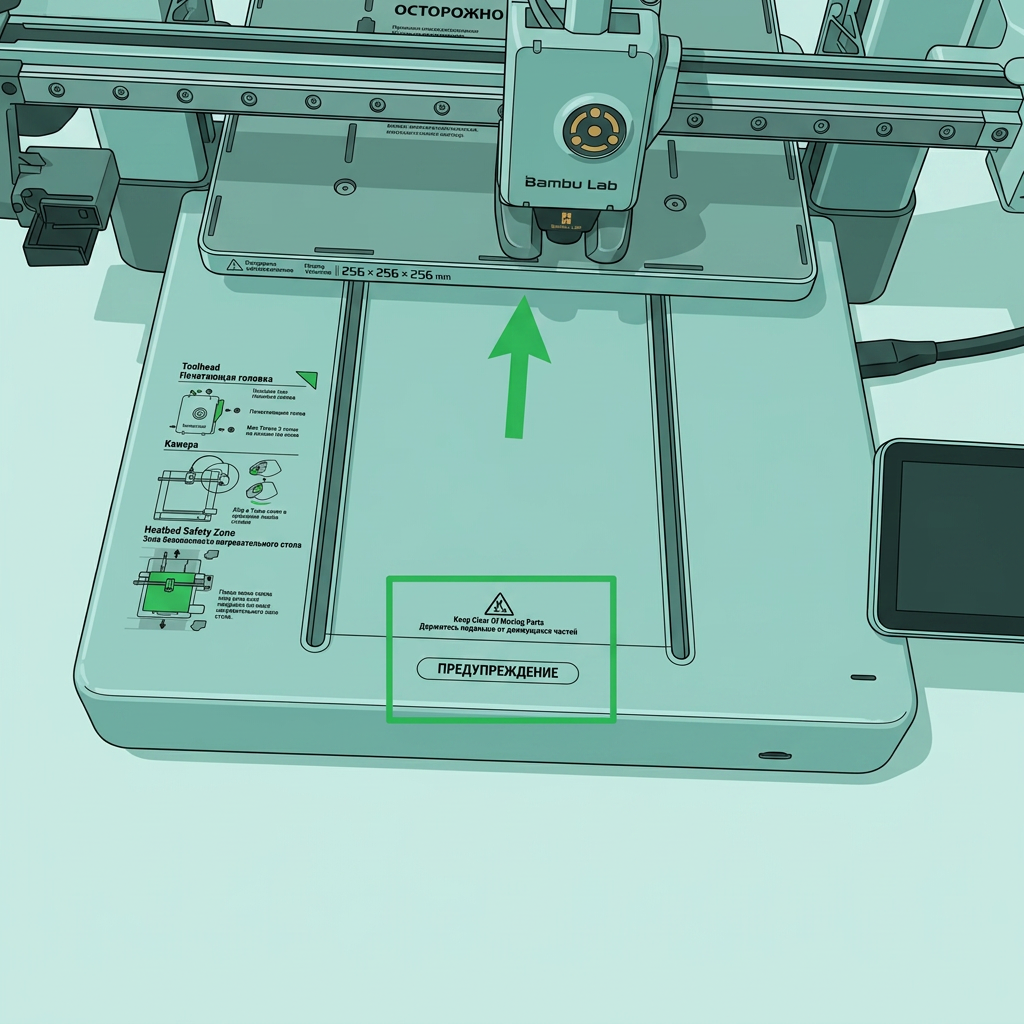

1. Переместите нагреваемый стол назад, чтобы открыть позицию натяжения ремня Y, и снимите маленькую крышку;
 |
 |

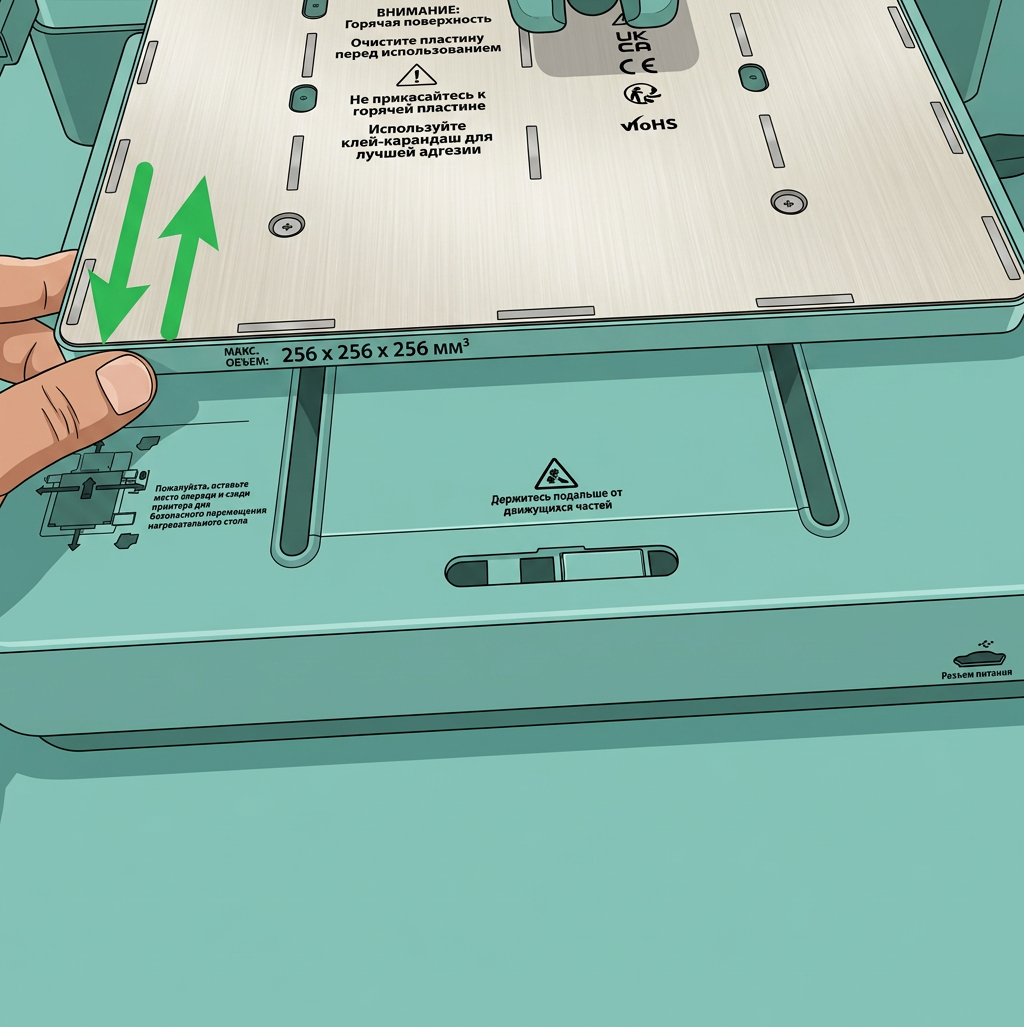

2. Ослабьте два натяжных винта шестигранным ключом H2.0 на один оборот (не ослабляйте полностью), затем вручную переместите нагреваемый стол вперед-назад по оси Y три раза. После этого снова затяните натяжные винты.
Примечание: Не ослабляйте и не снимайте полностью натяжные винты Y, так как вам может потребоваться собрать натяжитель Y заново.
|
 |
Натяжение ремня Z
Расположение натяжного винта
Позиция натяжения ремня Z расположена рядом с правой колонной оси Z, что можно увидеть, переместив нагреваемый стол вперед.
Как натянуть ремень на оси Z
1. Переместите нагреваемый стол вперед, чтобы открыть позицию натяжения ремня Z, и ослабьте два натяжных винта шестигранным ключом H2.0 на один оборот (не ослабляйте полностью)
|
 |
2. Войдите в меню управления и выполните привязку; Затем удерживайте кнопку оси Z вверх (вниз), чтобы переместить ось X вверх и вниз один раз вдоль направления оси Z (будьте осторожны, чтобы сопло не касалось нагреваемого стола), и затем снова затяните 2 натяжных винта ;
 |
 |
Калибровка
Включите принтер, выберите Компенсацию вибраций в меню калибровки и завершите процесс калибровки.
 |
 |
