Руководство по замене внутренней облицовки для P2S

Руководство по замене внутренней облицовки для P2S

Внутренняя облицовка Внутренняя облицовка P2S — это пластиковая крышка, расположенная в задней части принтера. Она поддерживает платы MC, AC, модуль питания и другие электронные компоненты, изолируя их от камеры печати.

Когда использовать это руководство Повреждение облицовки

Предупреждение о безопасности ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача технического обслуживания требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давления на открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста, откройте новый запрос в нашей службе поддержки для получения помощи.

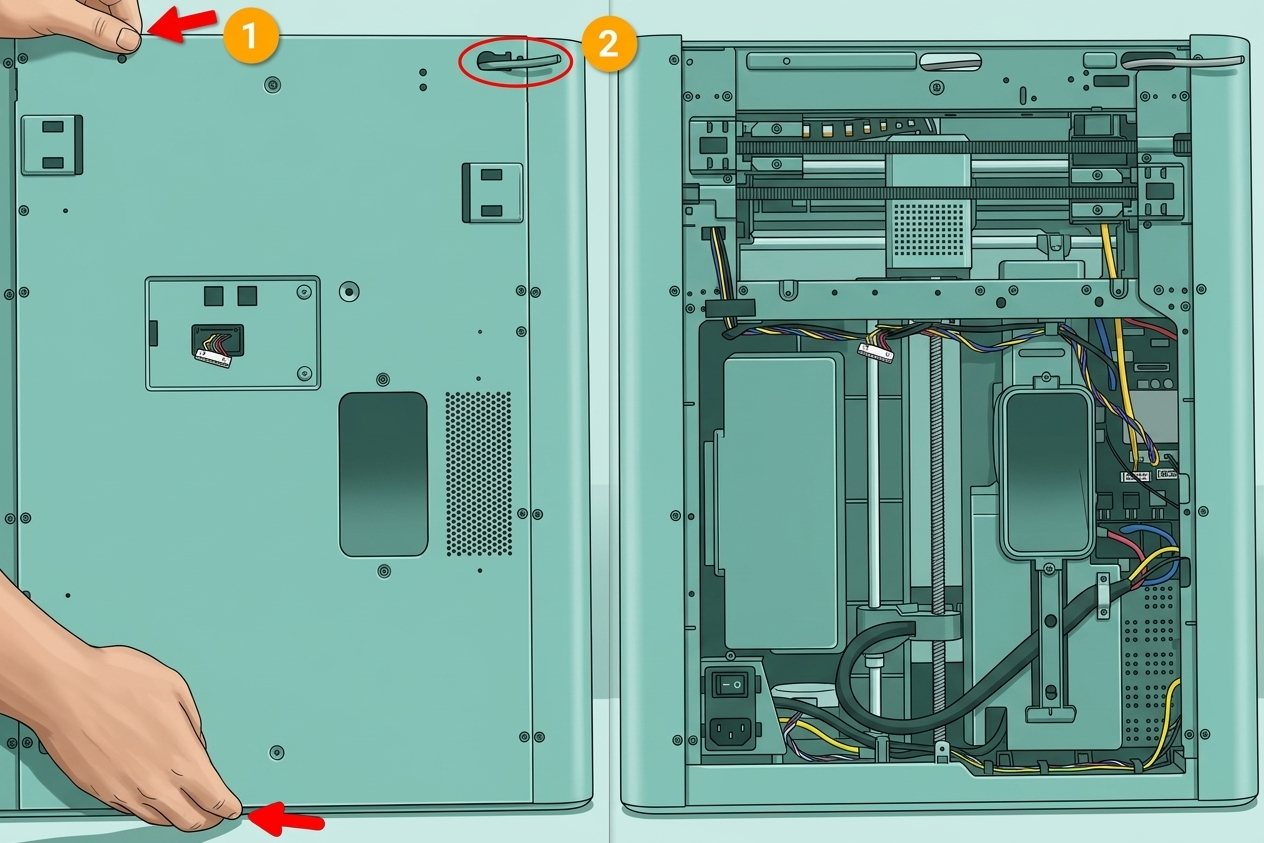

Шаг 1: Снимитезаднюю панель Обратитесь к этой вики, чтобы снять заднюю панель принтера: Замена задней панели P2S>

Шаг 2: Снимите платы AC/MC и блок питания Обратитесь к следующим двум вики, чтобы снять платы AC и MC и блок питания с облицовки: Замена плат AC / MC P2S Замена блока питания P2S Кабель питания платы MC может оставаться подключенным к блоку питания и сниматься вместе с ним.

Шаг 3: Снимите узел адаптивного переключения воздушного потока Обратитесь к этой вики, чтобы снять узел адаптивного переключения воздушного потока: Замена блока адаптивного переключения воздушного потока

Шаг 4: Снимите левую панель Поскольку провод заземления нагревательной платформы закреплен на стойке, сначала необходимо снять левую боковую панель. Обратитесь к этой вики, чтобы снять левую панель: Замена левой боковой панели P2S

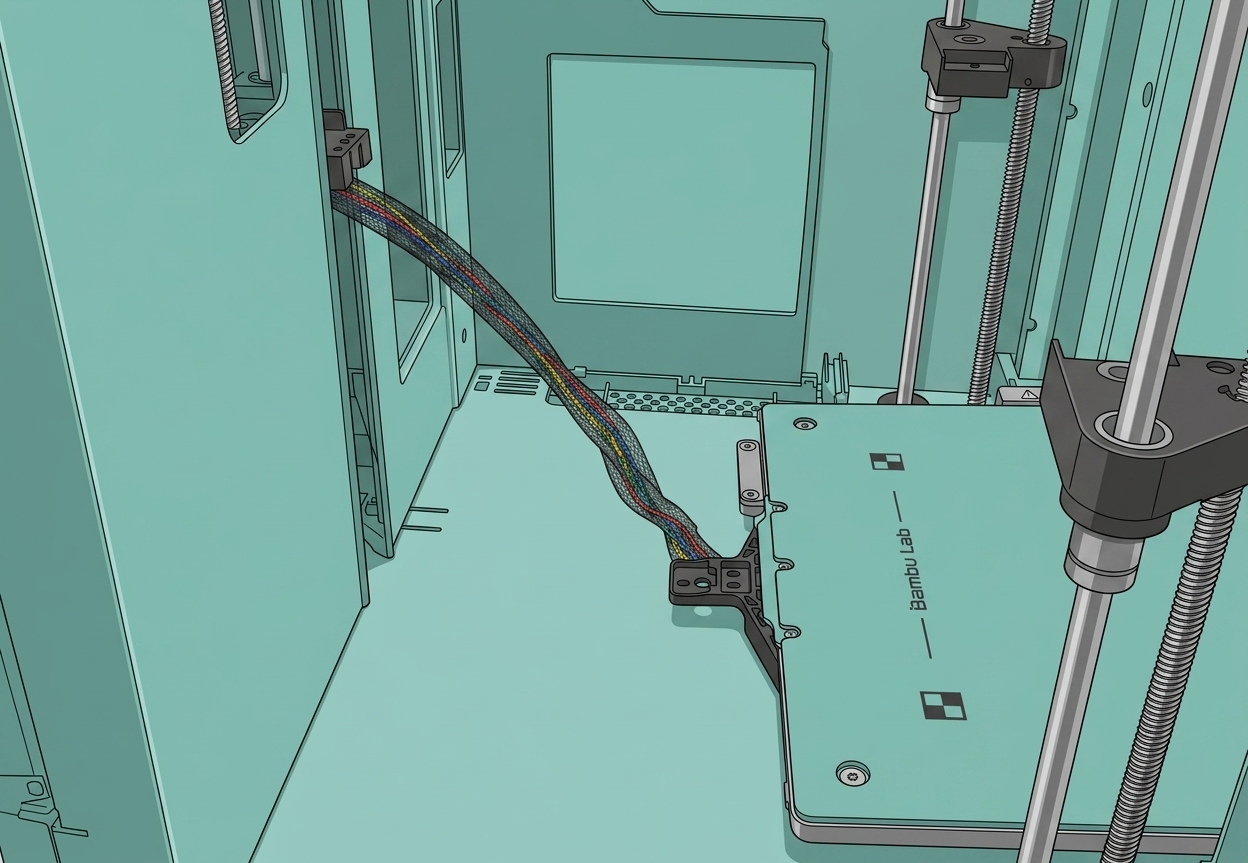

Шаг 5: Снимите нагревательную платформу Обратитесь к этой вики, чтобы снять нагревательную платформу: Замена нагревательной платформы P2S С помощью шестигранного ключа H2.0 открутите семь винтов нагревательной платформы (BT3x5), крепящих платформу, чтобы снять ее. Вам нужно только поднять нагревательную платформу с трех ползунков и поместить ее на основание.

Шаг 6: Снимите узел воздушного фильтра/очистки скребка Обратитесь к этим двум вики, чтобы снять воздушный фильтр и узел очистки скребка: Замена крышки воздушного фильтра и воздушного фильтра P2S Замена узла очистки скребка P2S

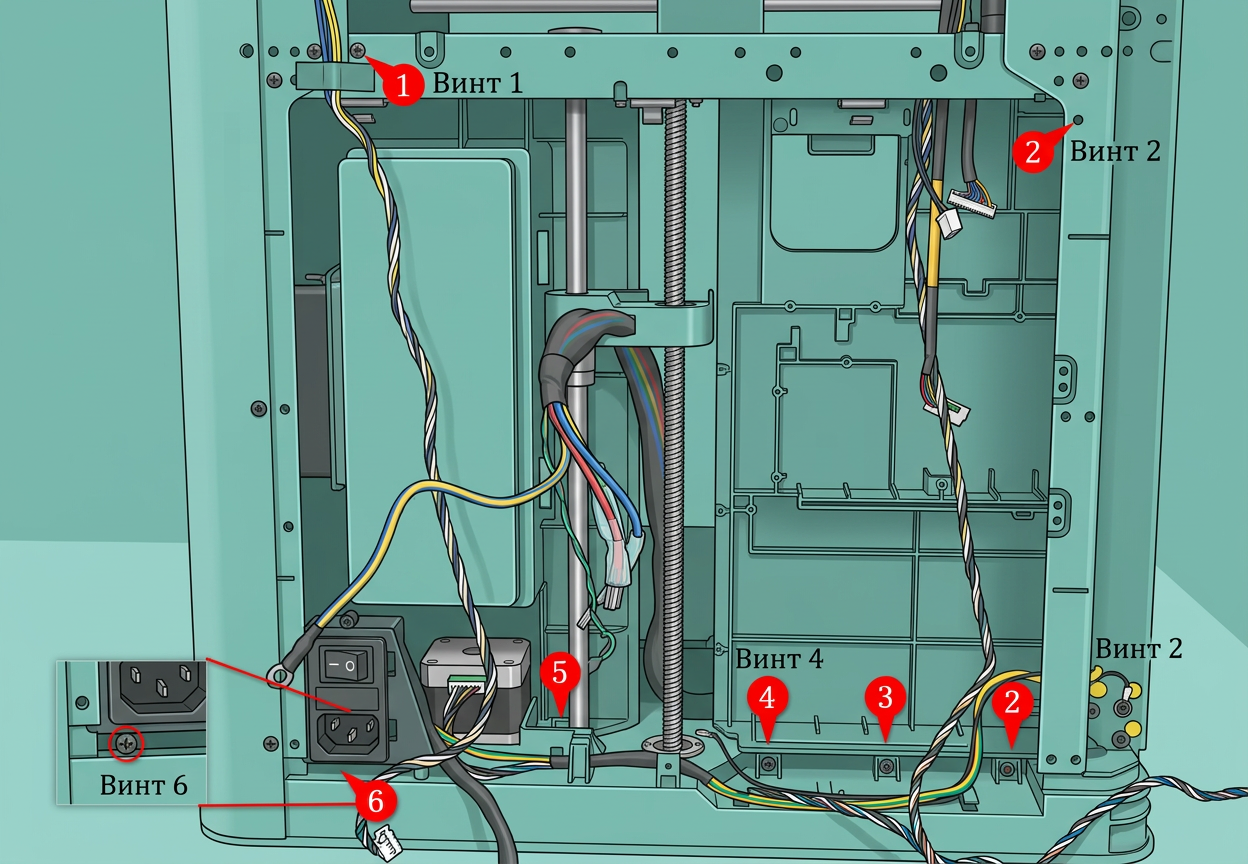

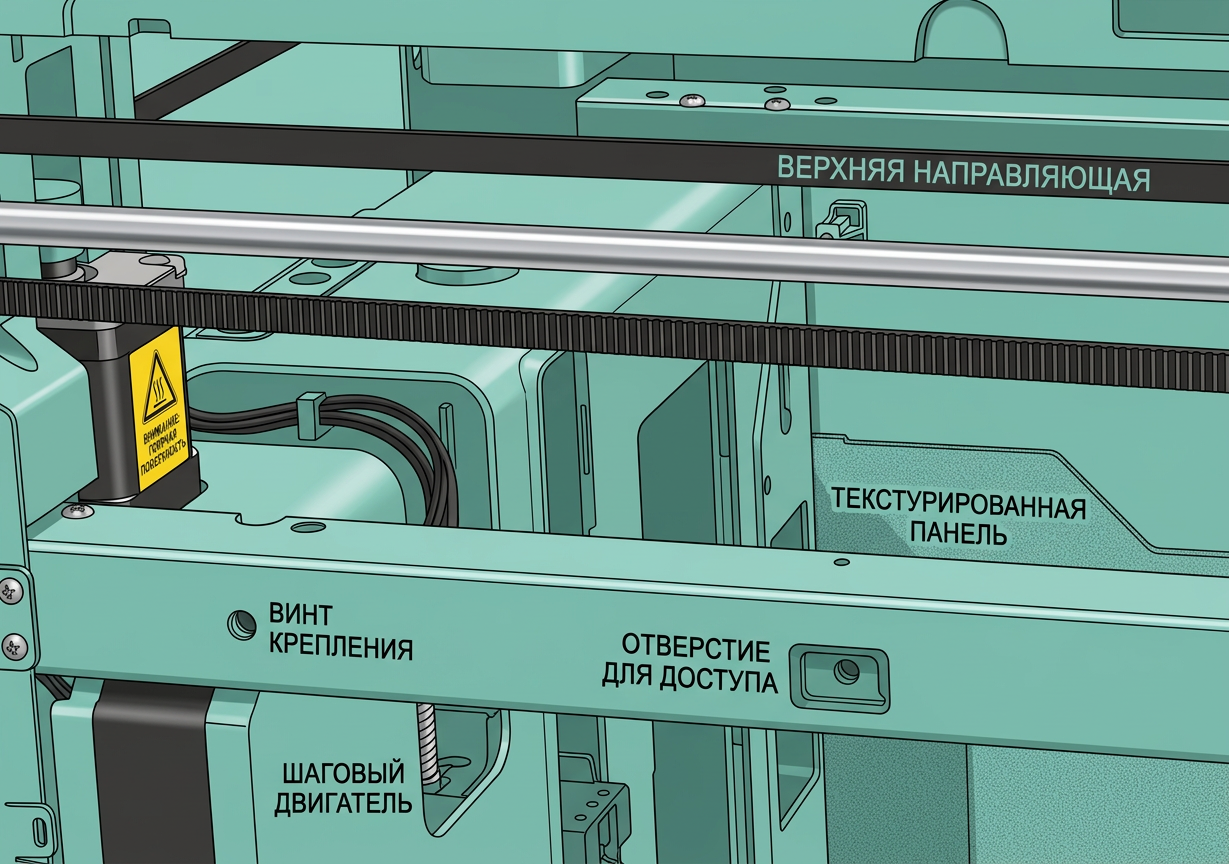

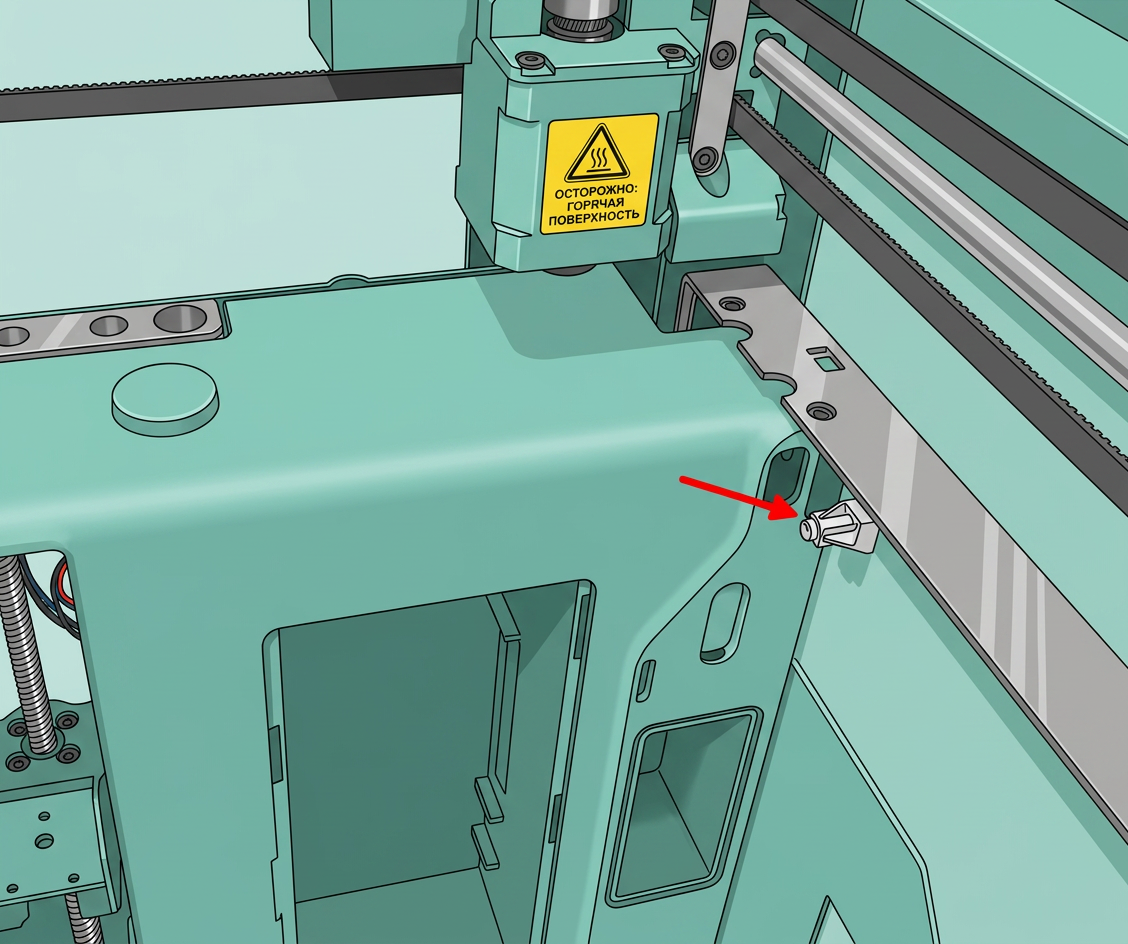

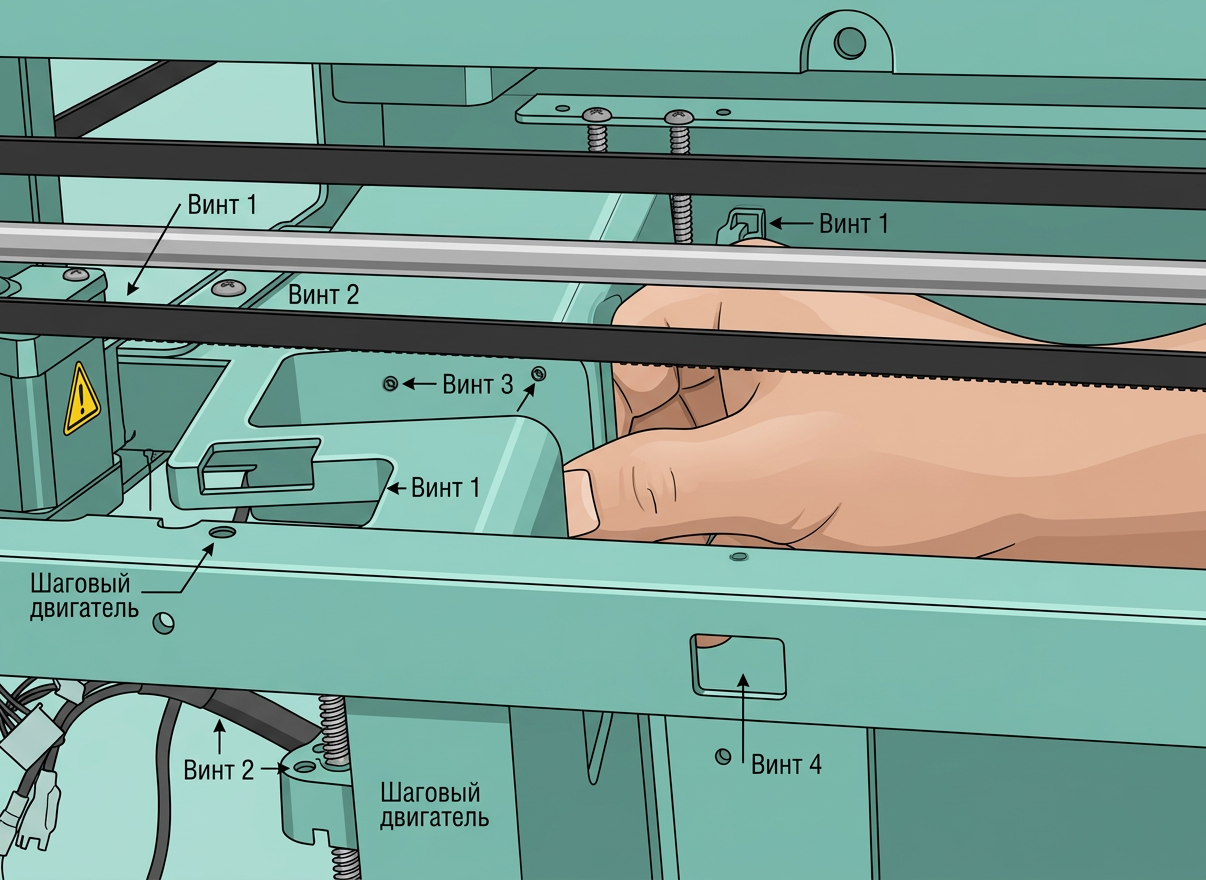

Шаг 7: Снимите внутреннюю облицовку Используйте шестигранный ключ H2.0, чтобы открутить шесть крепежных винтов. Вытяните кабель печатающей головки, кабель двигателя A и кабель MC-AP из каналов внутренней рамы. Поднимите внутреннюю раму вверх, затем наклоните ее для снятия. При снятии будьте осторожны, чтобы не задеть стойки винтов на правой боковой панели.

Установка внутренней облицовки

Шаг 1: Совместите и установите внутреннюю облицовку Наклоните внутреннюю раму на место, затем используйте шестигранный ключ H2.0, чтобы затянуть 6 крепежных винтов. Проложите кабель печатающей головки, кабель двигателя A и кабели MC-AP последовательно через каналы для проводов во внутренней раме.

Шаг 2: Установите блок питания, плату AC и плату MC Обратитесь к следующим двум вики, чтобы установить платы AC и MC и блок питания обратно на облицовку: Замена плат AC / MC P2S Замена блока питания P2S

Шаг 3: Установите нагревательную платформу Обратитесь к этой вики, чтобы установить нагревательную платформу: Замена нагревательной платформы P2S

Шаг 4: Установите левую панель Обратитесь к этой вики, чтобы установить левую панель: Замена левой боковой панели P2S

Шаг 5: Установите узел адаптивного переключения воздушного потока Обратитесь к этой вики, чтобы установить узел адаптивного переключения воздушного потока: Замена блока адаптивного переключения воздушного потока

Шаг 6: Установите узел воздушного фильтра/очистки скребка Обратитесь к этим двум вики, чтобы установить воздушный фильтр и узел очистки скребка: Замена крышки воздушного фильтра и воздушного фильтра P2S Замена узла очистки скребка P2S

Шаг 7: Установите заднюю панель Обратитесь к этой вики, чтобы установить заднюю панель принтера: Замена задней панели P2S

Шаг 8: Вручную выровняйте нагревательную платформу Вы можете вручную выровнять нагревательные платформы с помощью этой вики: Ручное выравнивание нагревательной платформы P2S

Проверка успешности Поскольку во время этой замены разбирается и собирается множество компонентов, после завершения подключите питание, включите принтер и запустите калибровку устройства. Если калибровка пройдет успешно, замена считается успешной.

Примечания Мы надеемся, что это руководство предоставило четкую и практическую поддержку. Если проблема не будет решена, пожалуйста, отправьте запрос в службу поддержки приложив последние журналы принтера и дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и предоставит подробную помощь. руководство по эксплуатации.
