Руководство по замене блока питания для P2S

Руководство по замене блока питания для P2S

Блок питания Блок питания P2S — это устройство, которое преобразует входное напряжение переменного тока 100–240 В в выходное напряжение постоянного тока 24 В. Он обеспечивает стабильное, чистое и соответствующее стандартам питание постоянным током для всего принтера, за исключением нагревательной платформы. Комплектующие блока питания включают: Блок питания 1 - Винт BT2x5 2

Когда использовать это руководство - Блок питания имеет видимые физические повреждения, такие как сломанный разъем, отсоединенные компоненты или следы обгорания.

• Техническая поддержка Bambu Lab подтвердила необходимость замены блока питания.

Предупреждение о безопасности ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача технического обслуживания требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давление на любые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или с шагами, описанными в этом руководстве, пожалуйста, откройте новый запрос в службу поддержки на нашей странице поддержки для получения помощи.

Шаг 1: Снимите кронштейн PTFE-трубки, буфер филамента и заднюю панель Обратитесь к следующим руководствам по разборке Wiki, чтобы последовательноснять кронштейн PTFE-трубки, буфер филамента и заднюю панель. Замена кронштейна PTFE-трубки Замена буфера филамента Замена задней панели

Шаг 2: Снимите лоток для сброса филамента Используйте шестигранный ключ H1.5, чтобы открутить четыре крепежных винта (BT2×5), затем снимите лоток для сброса филамента.

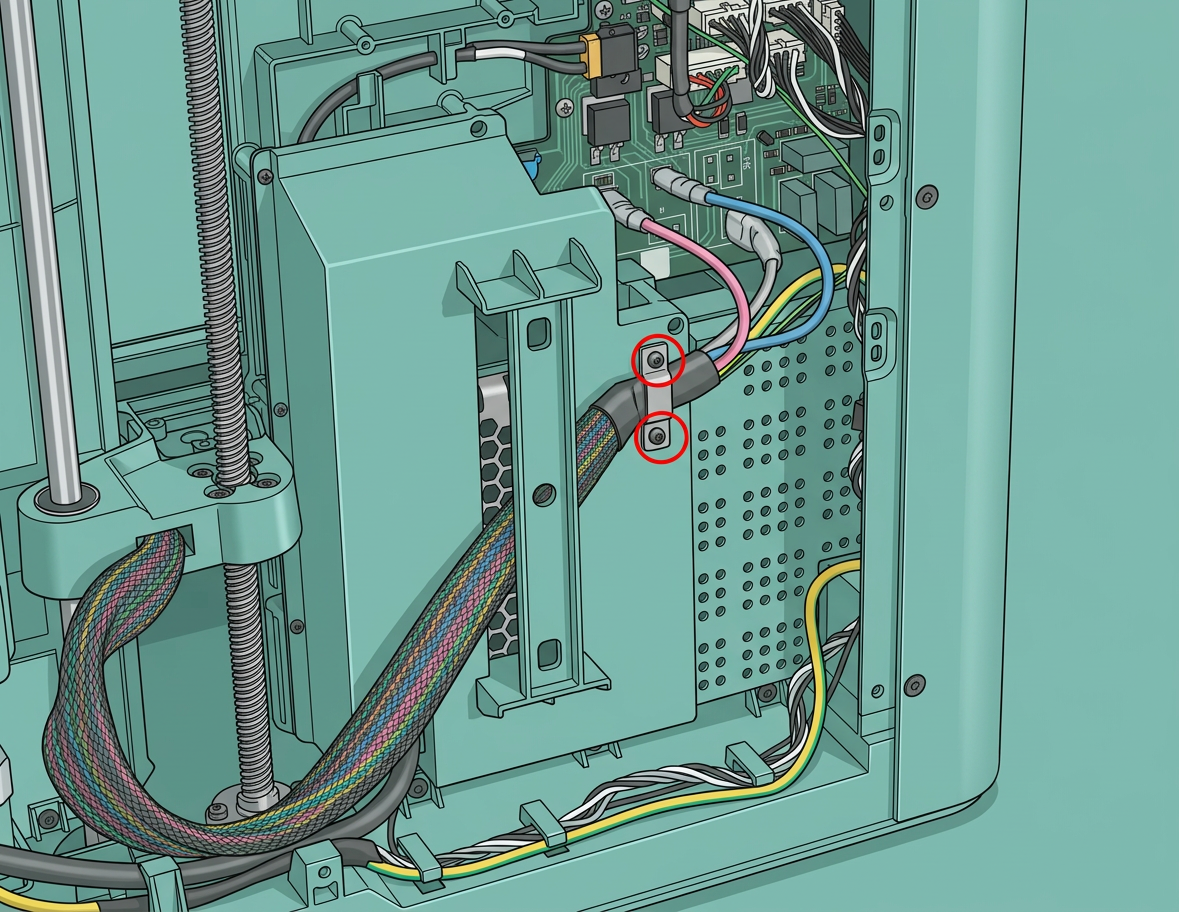

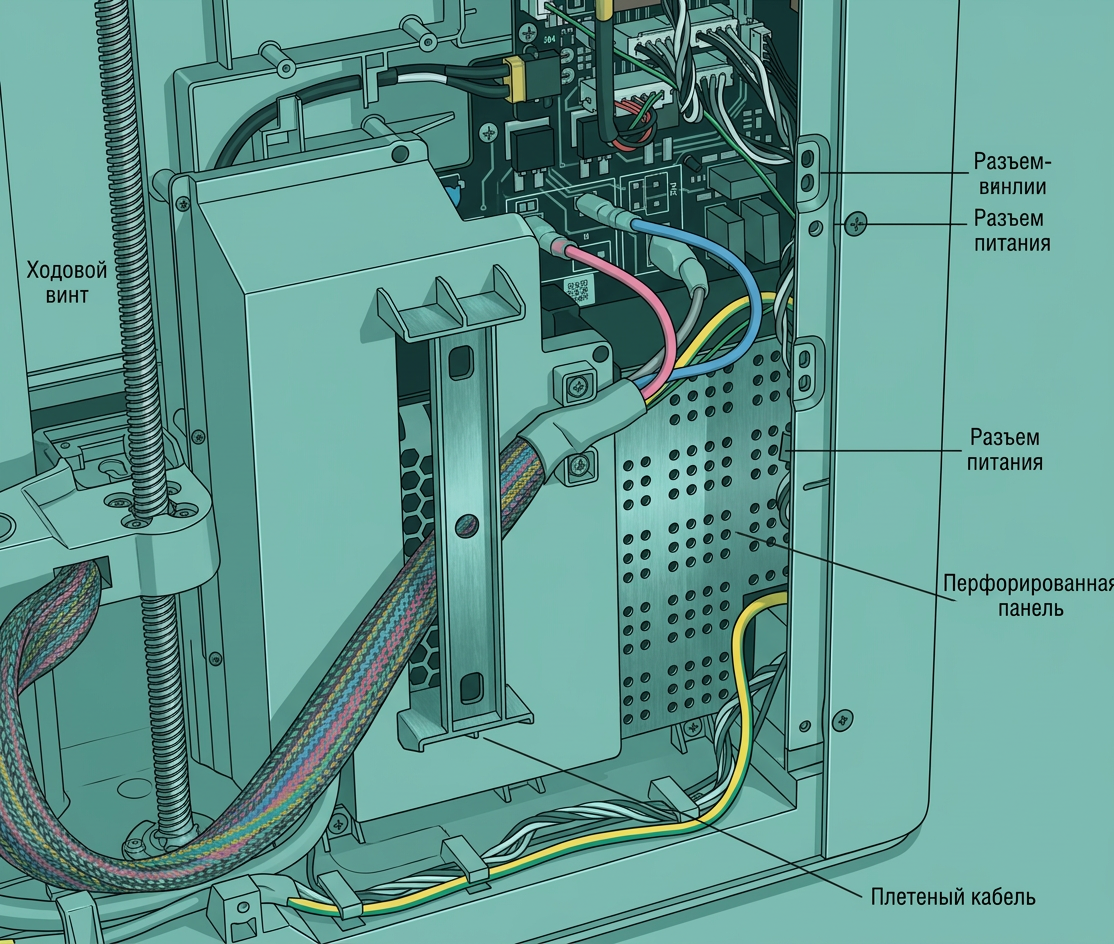

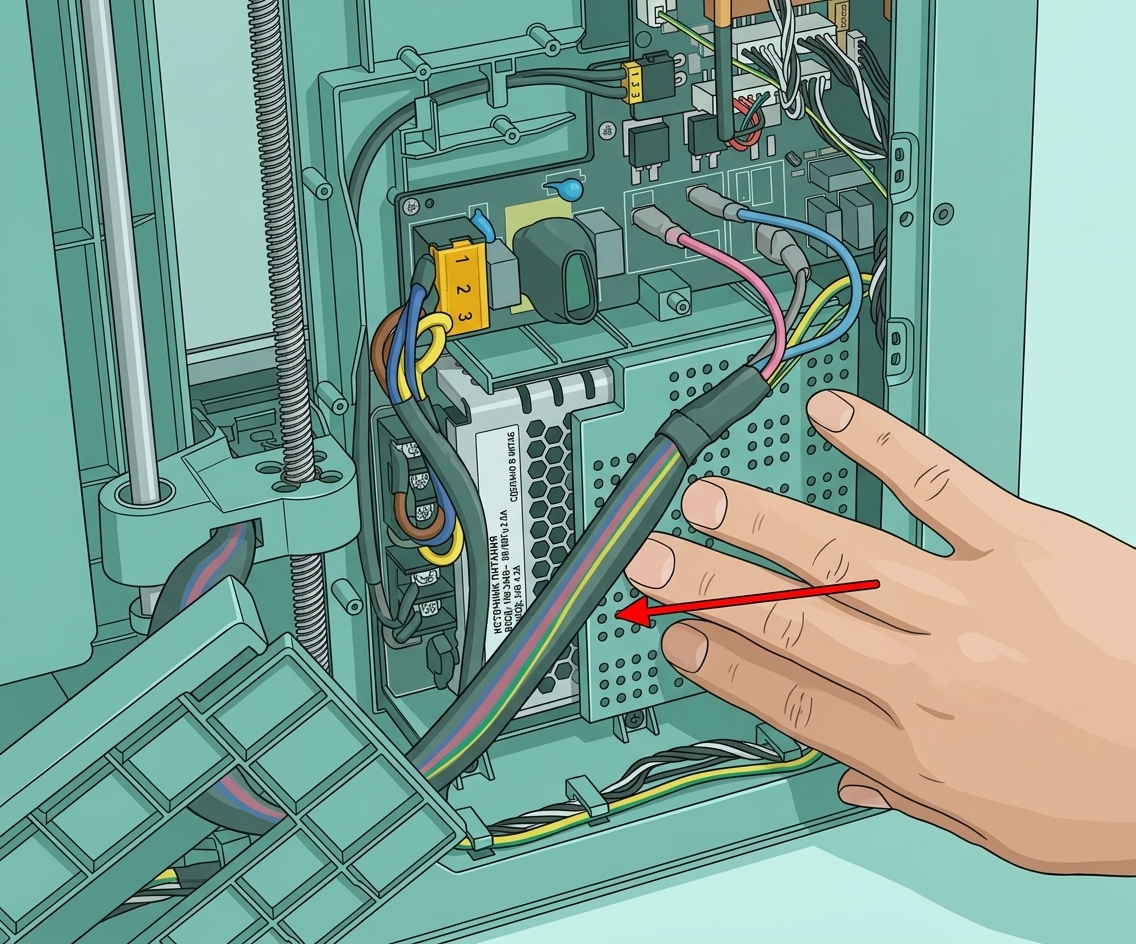

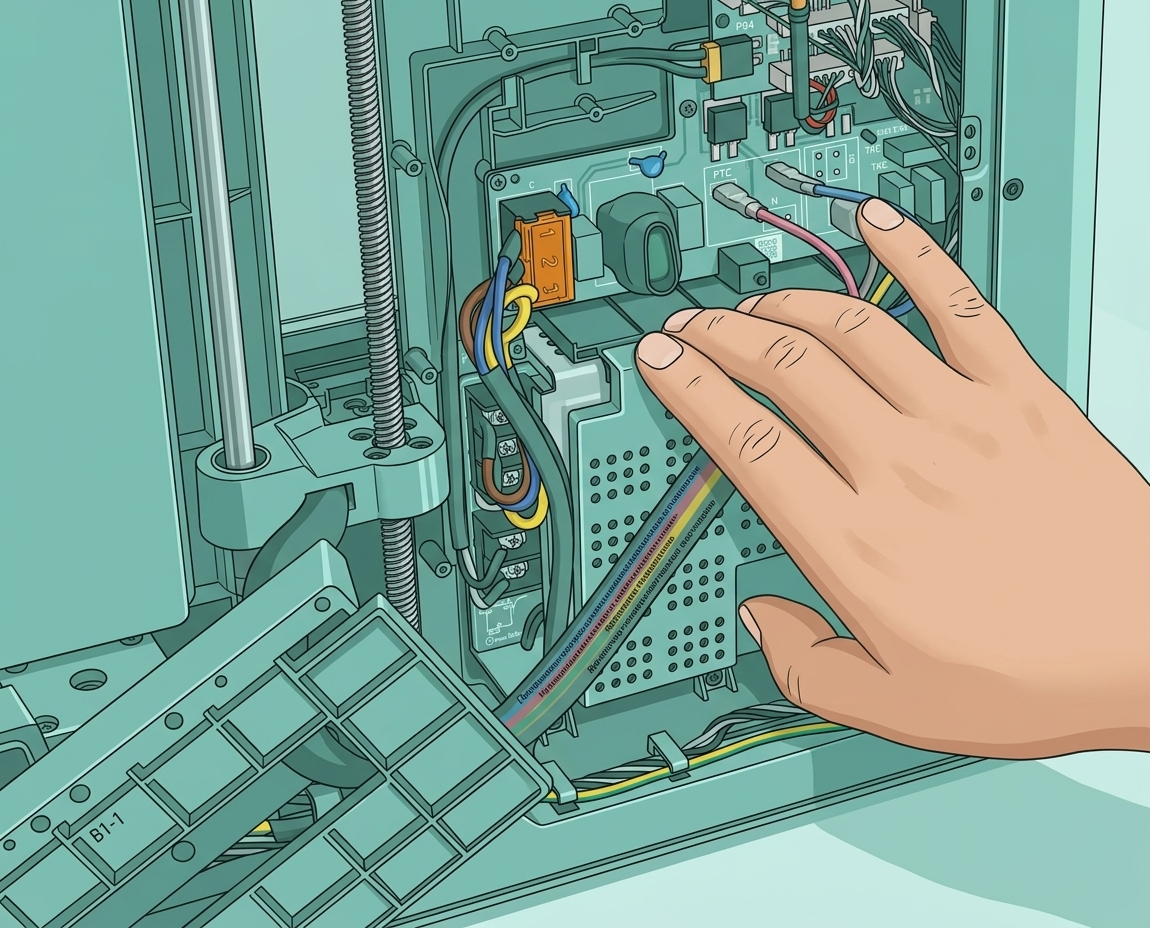

Шаг 3: Снимите крышку блока питания Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящих зажим для провода нагревательной платформы, затем снимите зажим. Используйте шестигранный ключ H1.5, чтобы поочередно открутить пять крепежных винтов крышки блока питания (BT2×5). Затем снимите крышку блока питания и отложите ее в сторону. Провода нагревательной платформы не нужно отсоединять от крышки блока питания, так как это облегчит последующее снятие блока питания. Сдвиньте крышку блока питания справа налево, а затем снимите ее.

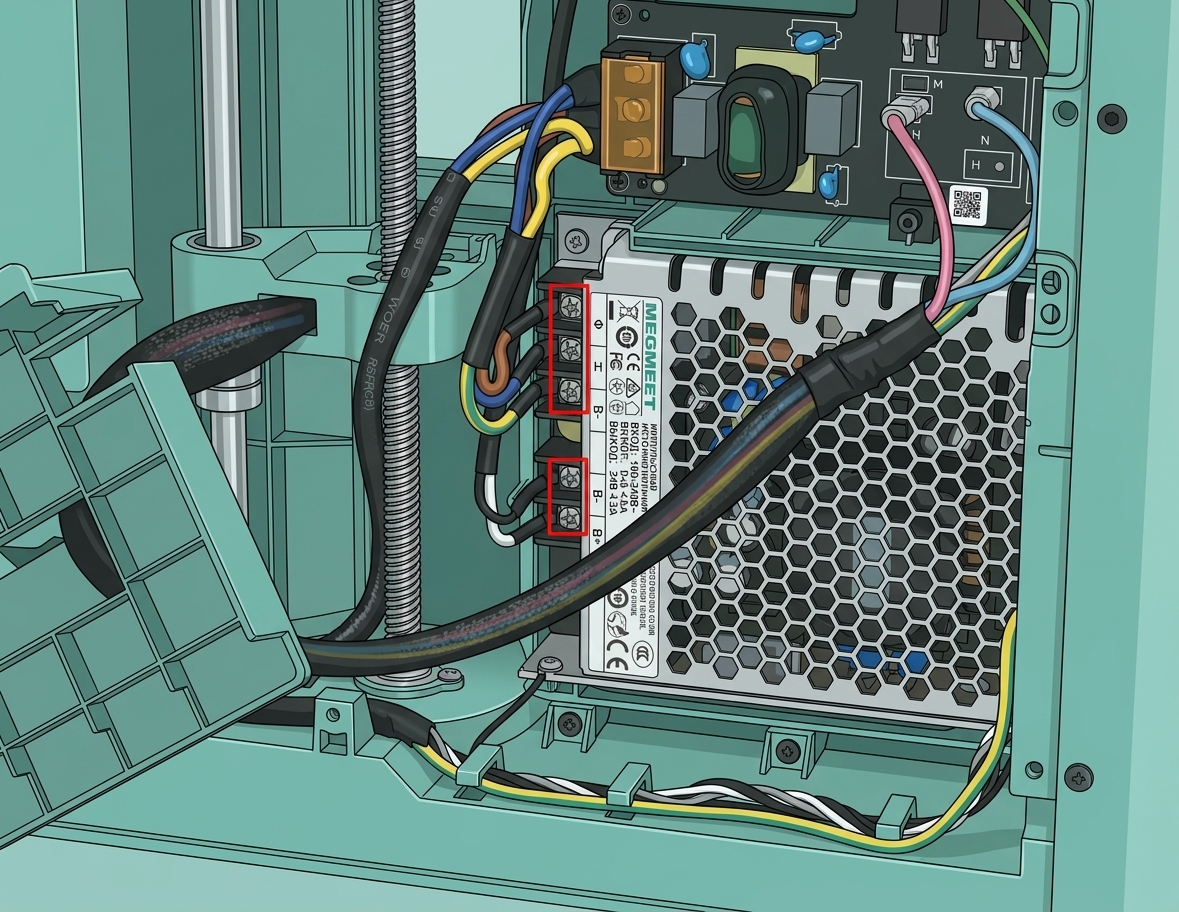

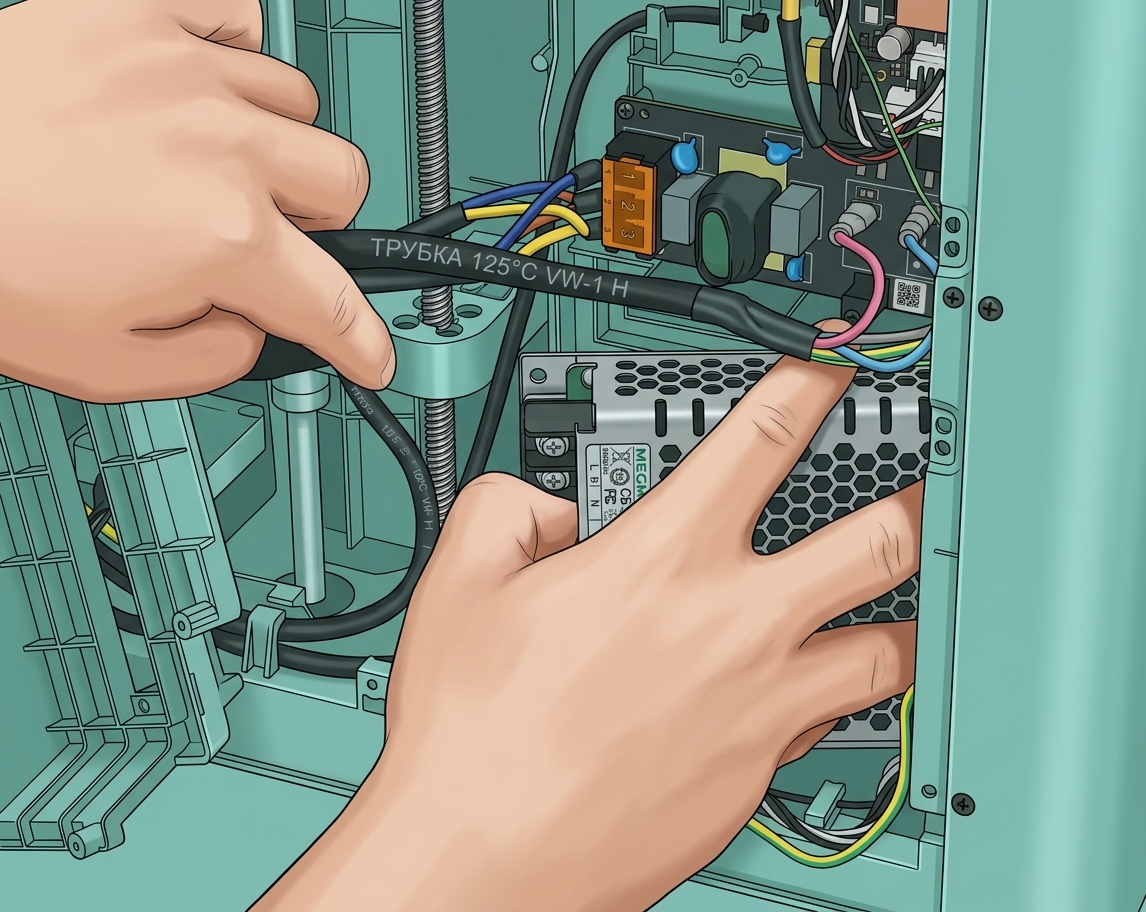

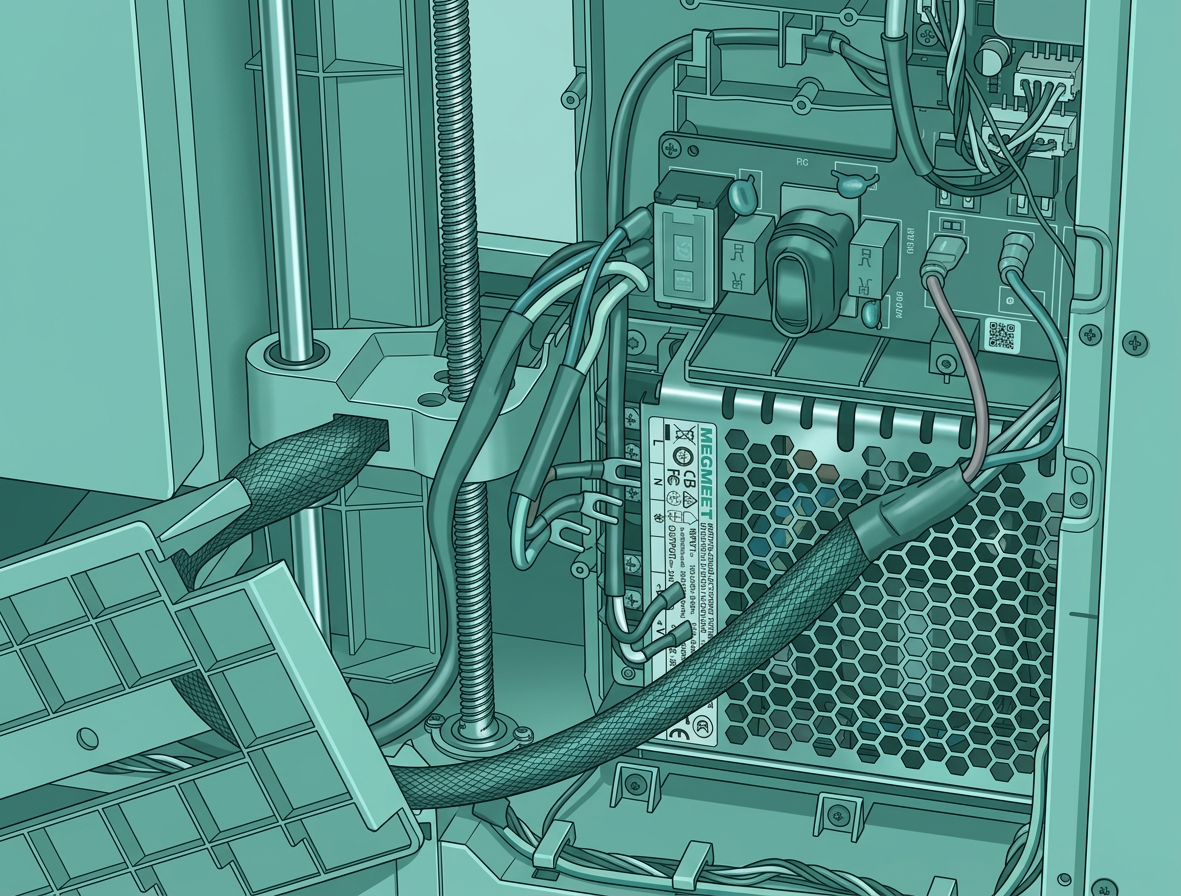

Шаг 4: Снимите блок питания Используйте крестовую отвертку, чтобы ослабить винты на разъеме кабеля питания, и поочередно отсоедините пять кабелей от блока питания. Используйте шестигранный ключ H2.0, чтобы открутить два крепежных винта блока питания (BT2x5), а затем снимите блок питания.

Установка блока питания

Шаг 1: Установите блок питания Установите блок питания в корпус и затяните два крепежных винта (BT2x5) с помощью шестигранного ключа H2.0. Примечание: Нижний крепежный винт также должен крепить заземляющий провод. Вставьте пять кабелей в порты питания в последовательности, показанной на рисунке ниже. Сверху вниз цвета следующие: коричневый (фаза), синий (ноль), желто-зеленый (земля), черный (24 В отрицательный), белый (24 В положительный). Затем затяните винты крестовой отверткой. Вы можете придерживать кабели рукой при затягивании винтов отверткой, чтобы предотвратить их ослабление.

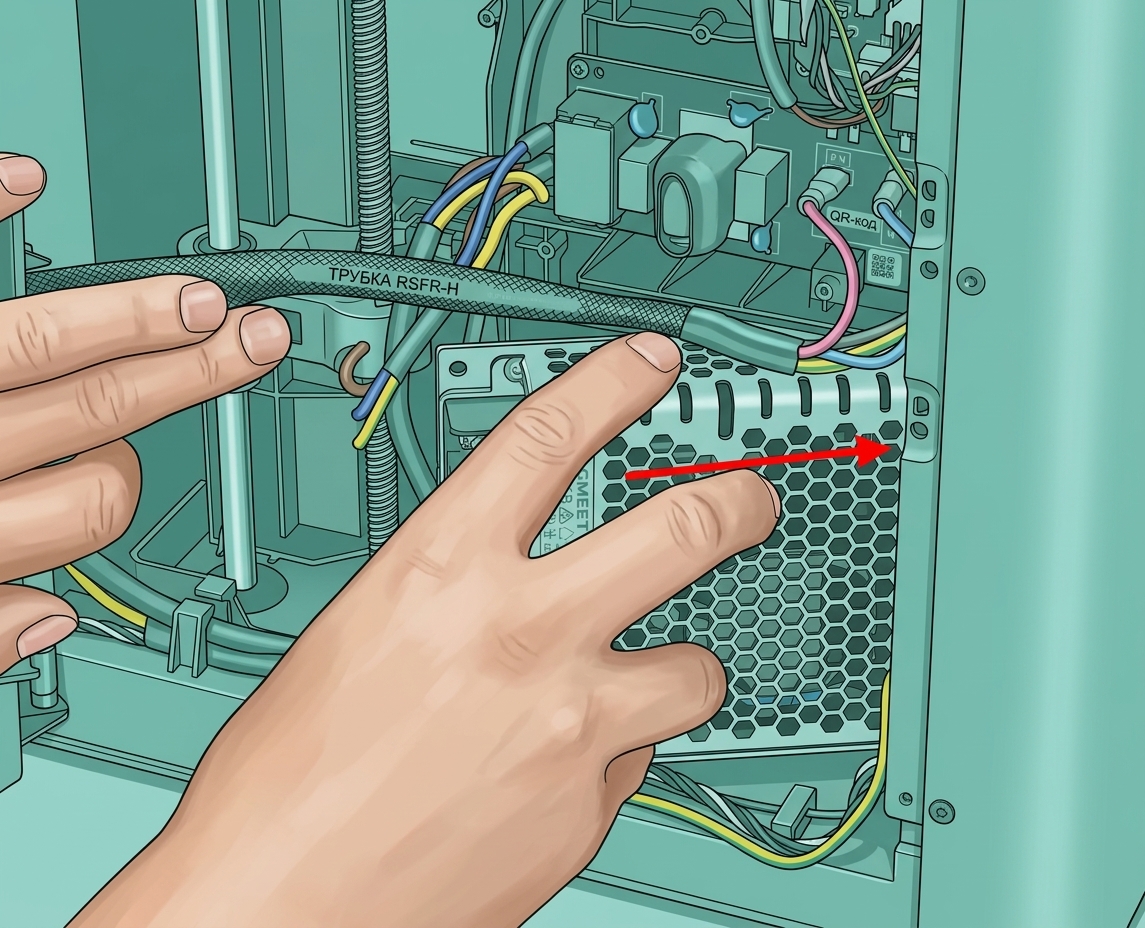

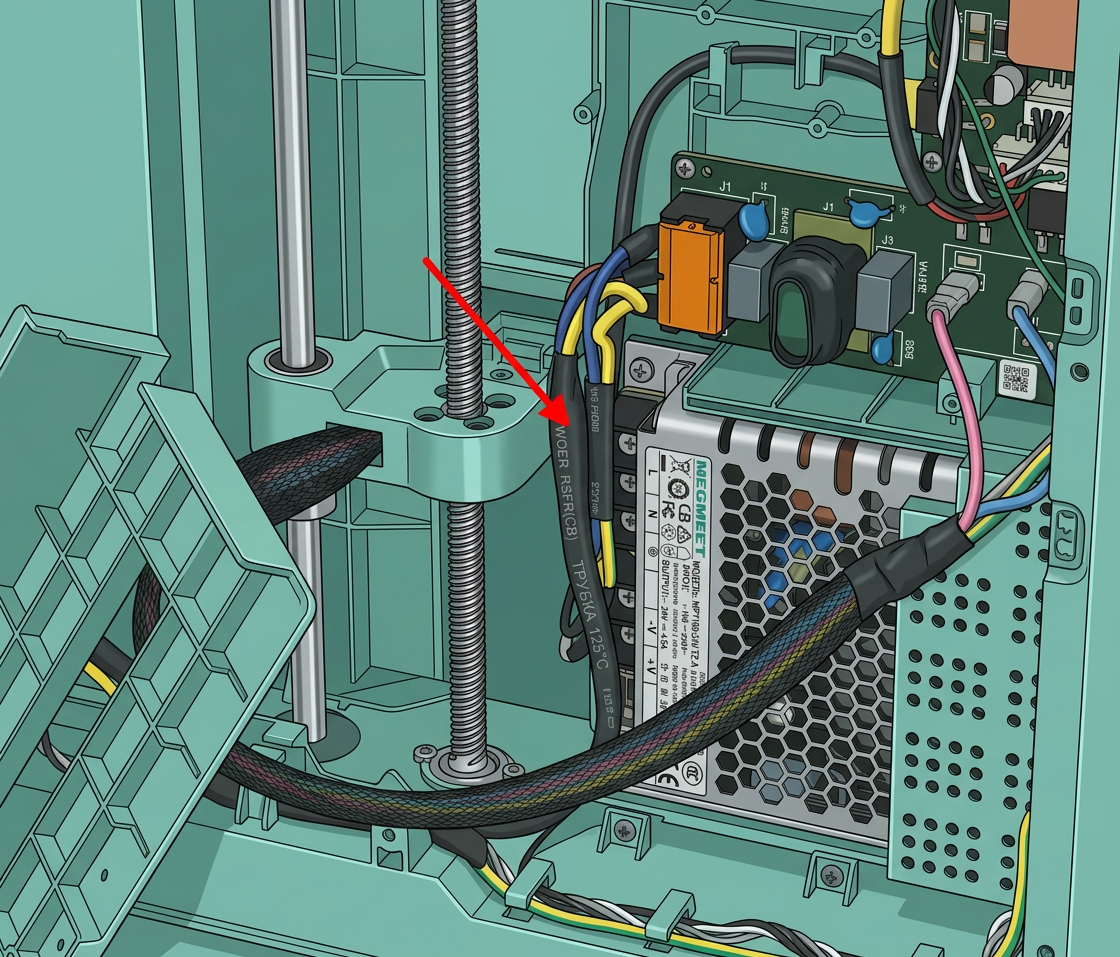

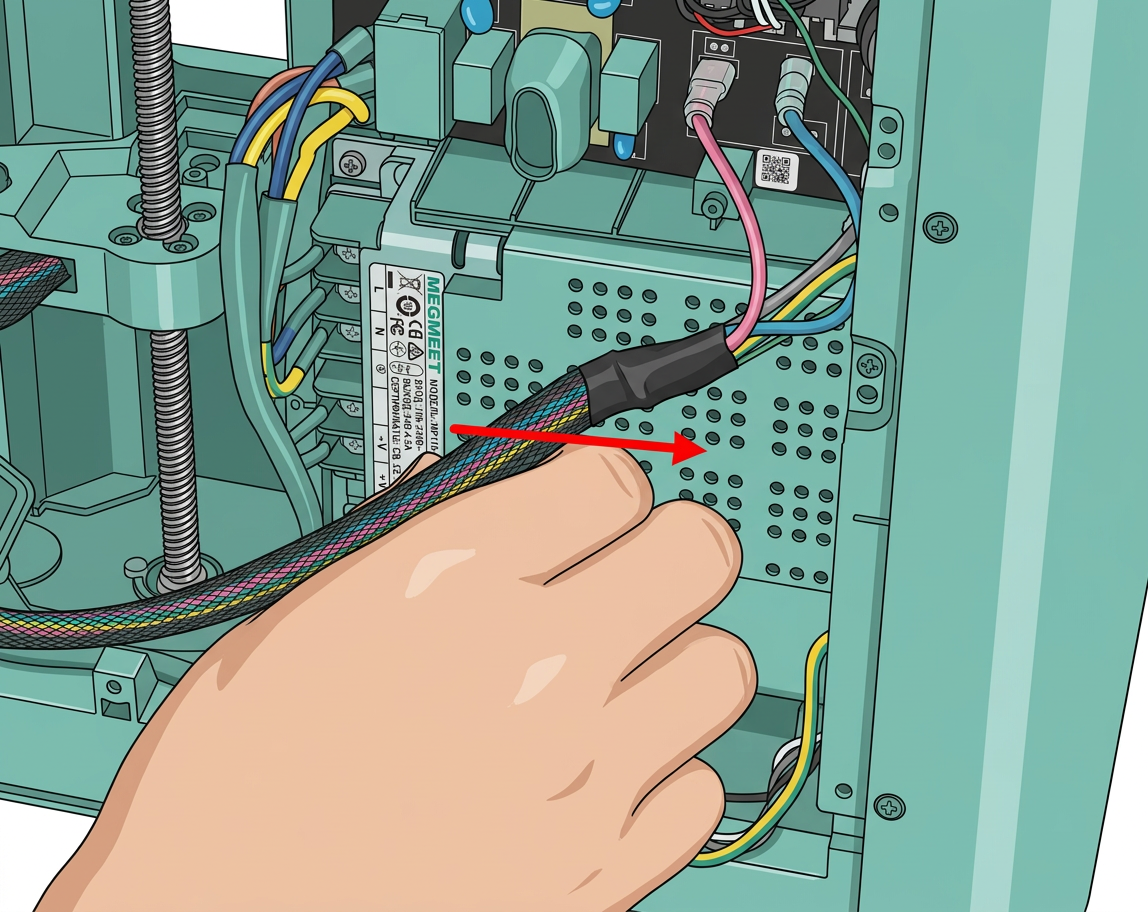

Шаг 2: Установите крышку блока питания Сначала установите крышку блока питания на левой стороне блока питания, затем нажмите на нее рукой вправо. Придвиньте шнур питания к блоку питания и расположите его близко к устройству. Затем установите защитную крышку блока питания, пропустите кабель питания через паз в нижней части защитной крышки блока питания и затем используйте шестигранный ключ H1.5, чтобы поочередно затянуть пять винтов BT2×5. Вставьте кабель нагревательной платформы в кабельный канал на защитной крышке блока питания, затем используйте шестигранный ключ H1.5, чтобы затянуть два зажимных винта BT2×5.

Шаг 3: Установите лоток для сброса филамента Совместите лоток для сброса филамента с отверстиями для винтов на принтере, затем используйте шестигранный ключ H1.5, чтобы затянуть четыре крепежных винта BT2×5.

Шаг 4: Установите заднюю панель, буфер филамента и кронштейн PTFE-трубки Обратитесь к следующим разделам Wiki по разборке, чтобы последовательно установить заднюю панель, буфер филамента и кронштейн PTFE-трубки: Замена задней панели Замена буфера филамента Замена кронштейна PTFE-трубки

Проверка работоспособности Подключите блок питания, включите принтер и запустите калибровку устройства. Если калибровка прошла успешно, замена завершена.

Примечания Надеемся, это руководство предоставило четкую и практическую поддержку. Если проблема не устранена, отправьте запрос в службу поддержки приложив последние журналы принтера и дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и предоставит подробную помощь. инструкции по эксплуатации.
