Удаление и установка магнитов в узле подачи филамента AMS

Удаление и установка магнитов в узле подачи филамента AMSПримечание: Содержание данной статьи относится к нештатному обслуживанию. Цель данной статьи — помочь пользователям, которые случайно сняли печатную плату узла подачи филамента и вызвали вылет внутренних магнитов, а также предоставить руководство по их установке. Если у вас нет магнита, который можно использовать для помощи при сборке, не пытайтесь выполнять какие-либо действия, описанные в этой статье.

Что такое магниты в узле подачи филамента AMS В каждом из 4 каналов подачи узла филамента AMS находится магнит, который используется для определения положения филамента. Когда филамент достигает узла подачи, магнит в соответствующем положении поднимается, и плата выбора филамента сверху обнаруживает это поднятие. При достижении порогового значения определяется, что филамент находится на месте.

Когда использовать При очистке фрагментов в узле подачи филамента может потребоваться разобрать плату выбора филамента. В этом случае магниты могут выскочить. В такой ситуации необходимо переустановить 4 магнита в соответствии с данной инструкцией.

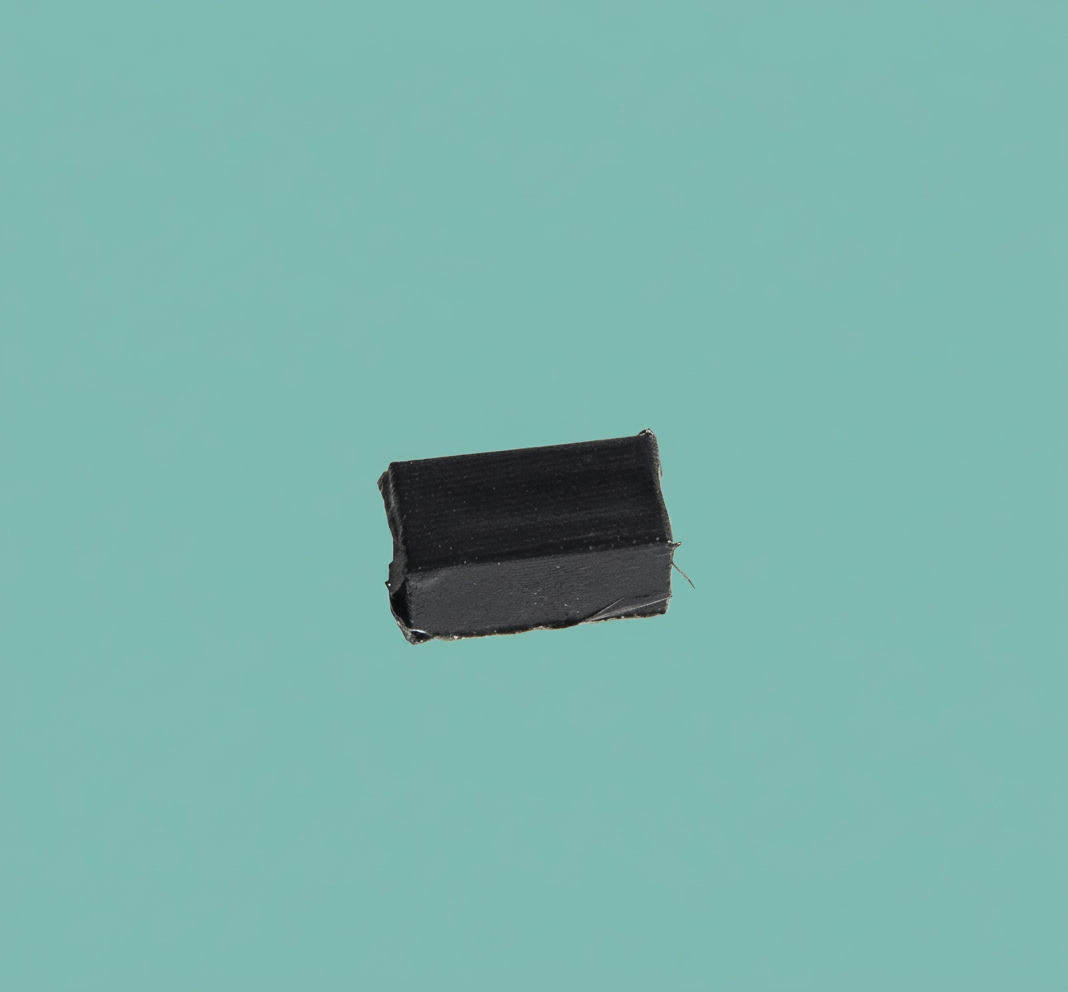

Необходимые инструменты и материалы - Стержневой магнит (для помощи при разборке и сборке, подготовьте самостоятельно) - Шестигранные ключи H2.0 и H1.5 - Пинцет

Меры предосторожности и состояние принтера перед началом работы Выключите питание принтера и отсоедините AMS от принтера.

Руководство по разборке

Шаг 1 - Снимите узел подачи филамента из AMS Обратитесь к разделу Замена узла подачи филамента AMS

, чтобы снять узел подачи филамента из AMS и отсоединить двигатель.

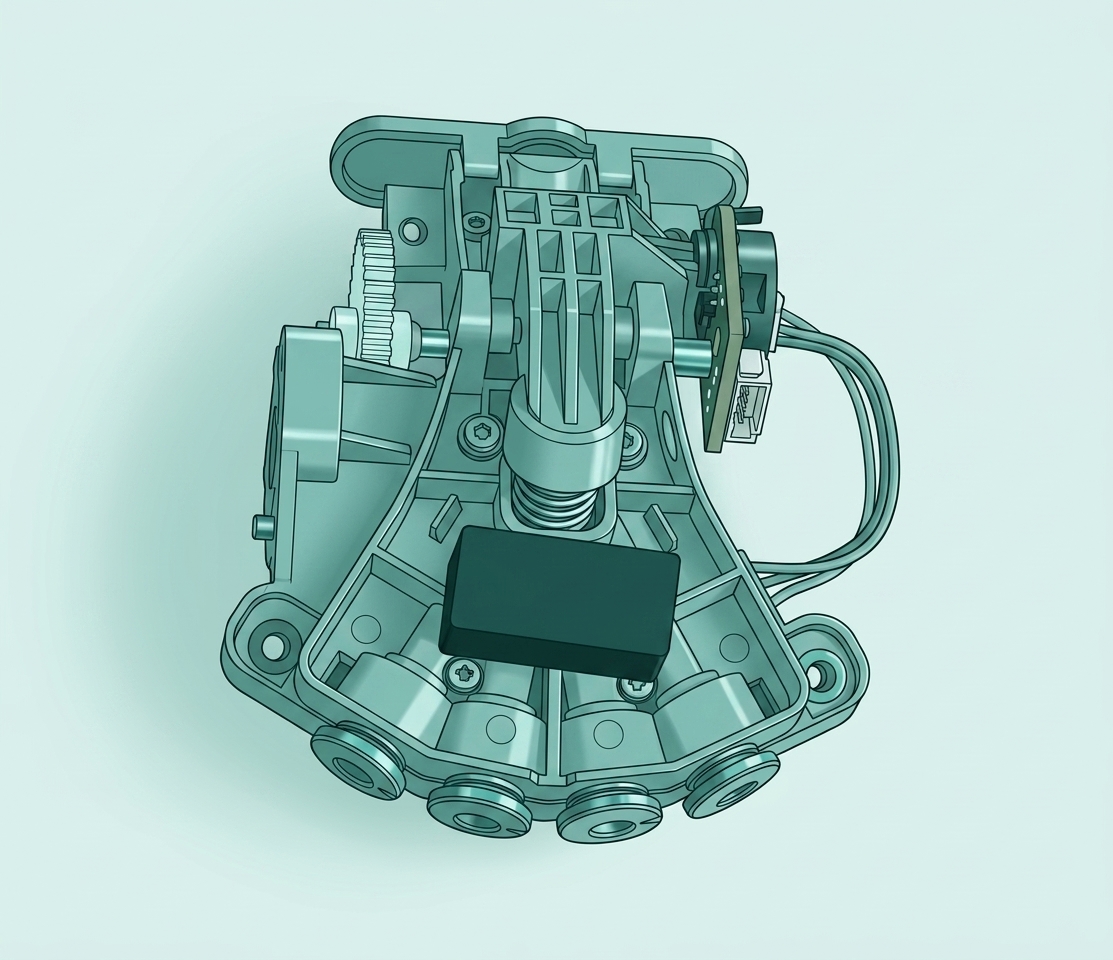

Шаг 2 - Прикрепите вспомогательный магнит к узлу подачи филамента

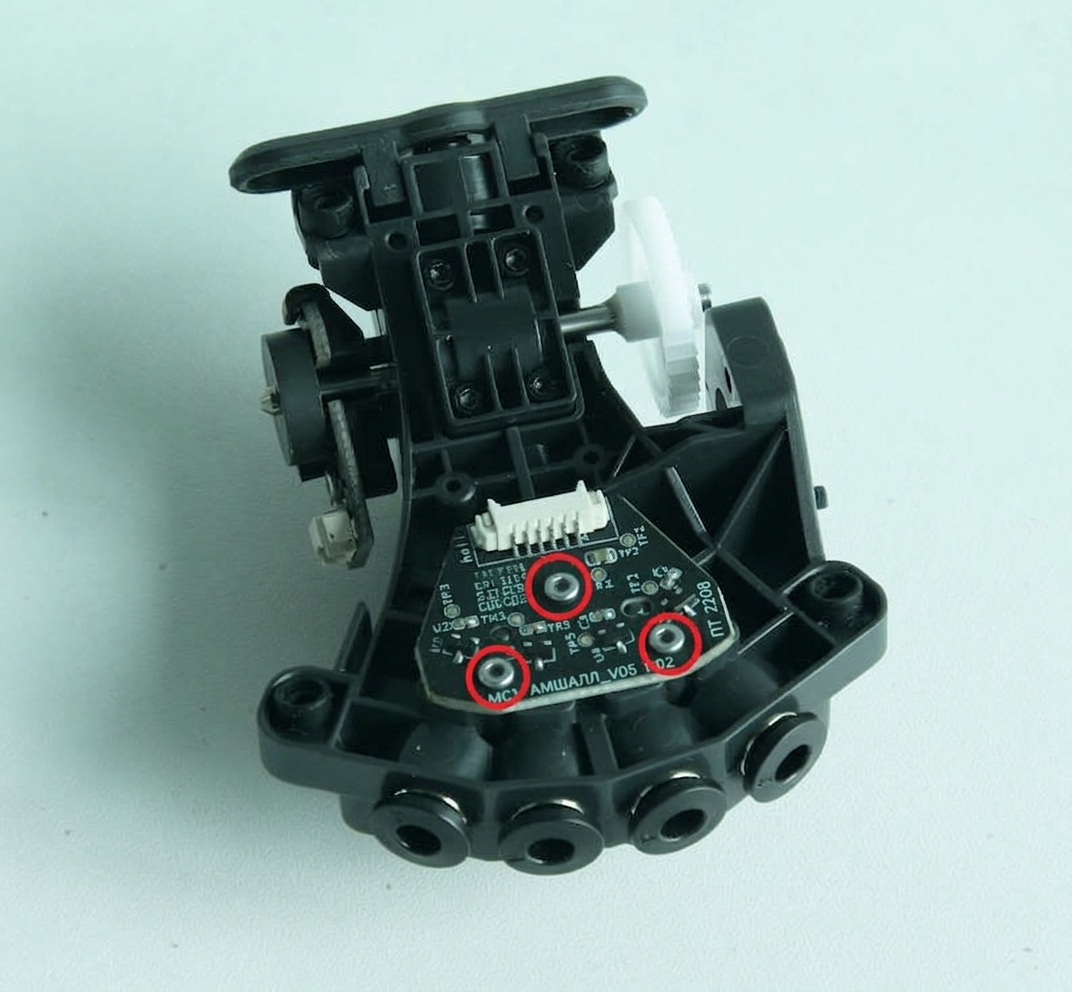

Шаг 3 - Снимите плату выбора филамента С помощью шестигранного ключа H1.5 открутите 3 винта, крепящие плату выбора филамента, а затем снимите плату.

Шаг 4 - Снимите пружины С помощью пинцета поочередно снимите 4 пружины, будьте осторожны, чтобы не потерять их.

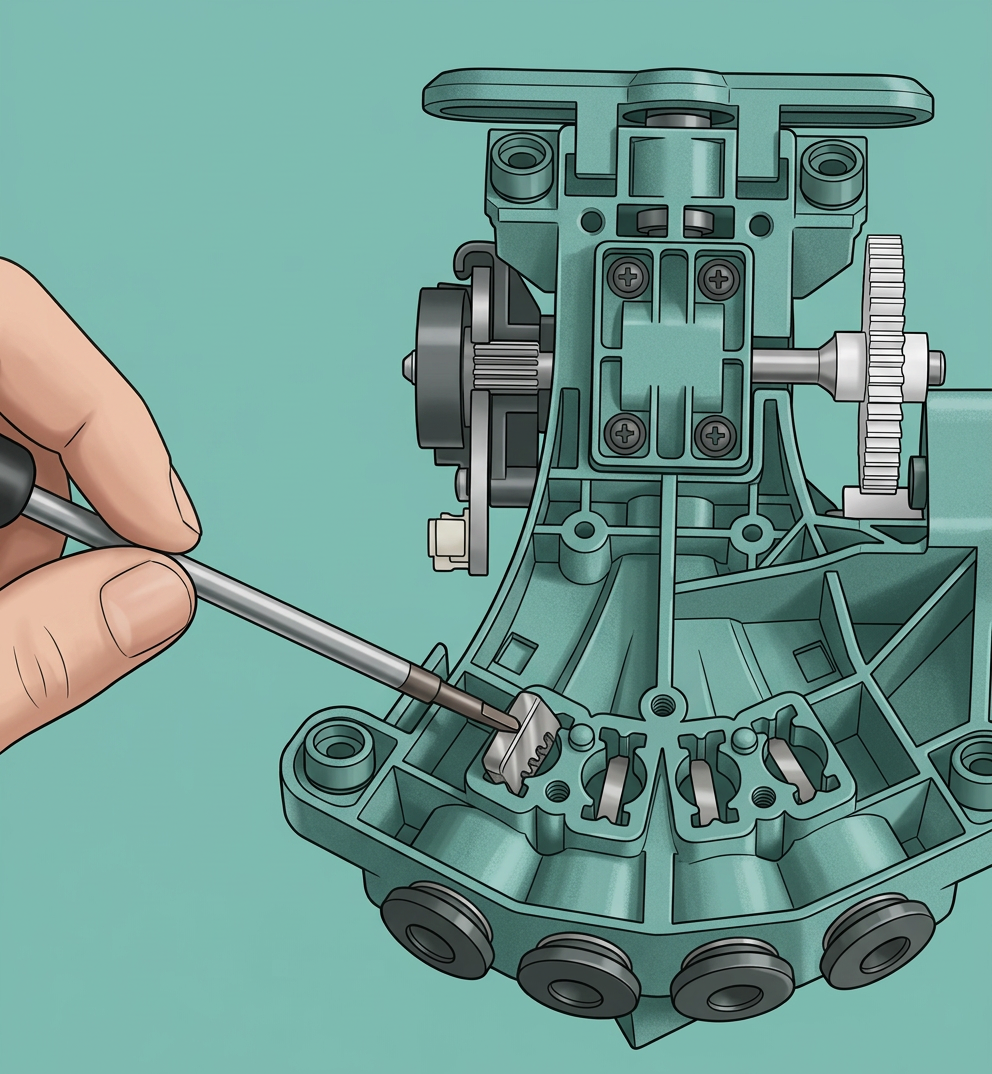

Шаг 5 - Снимите магниты Магниты можно легко вынуть по одному с помощью шестигранного ключа.

Руководство по сборке

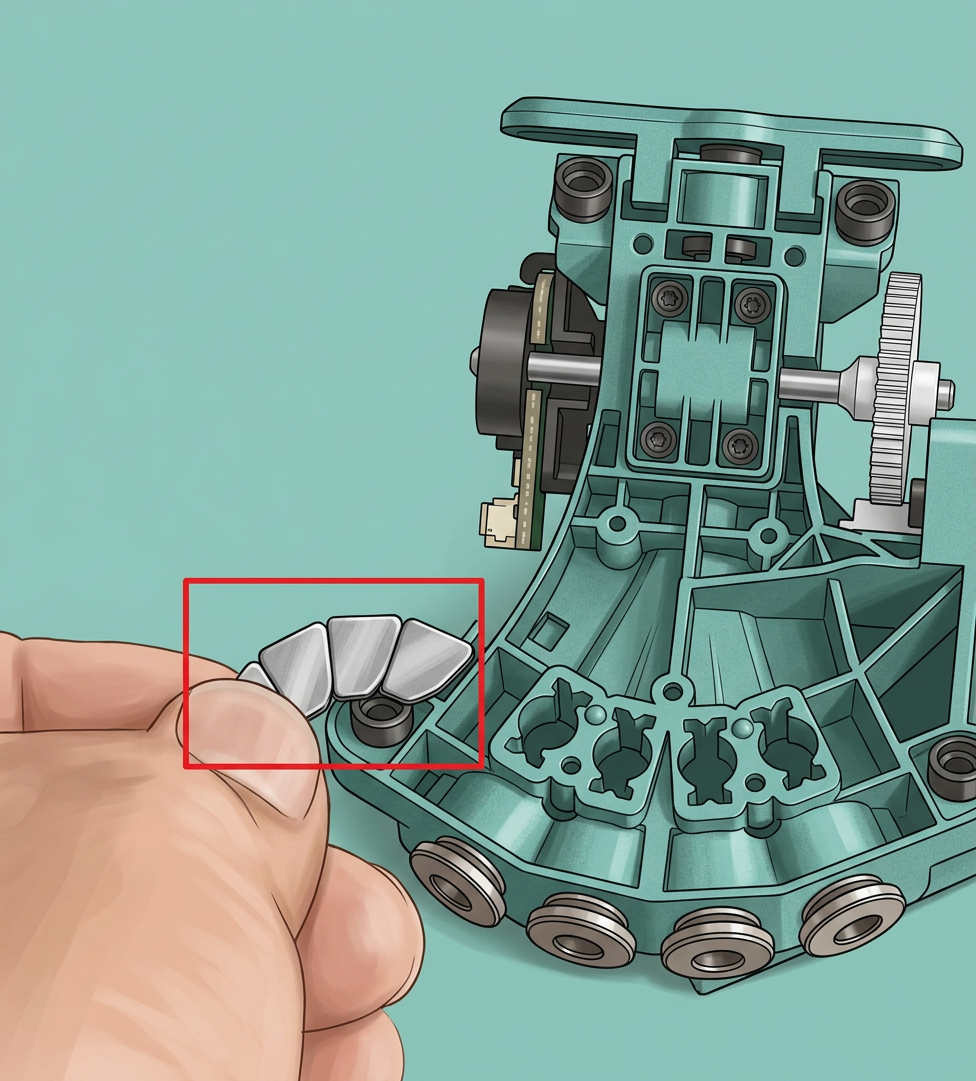

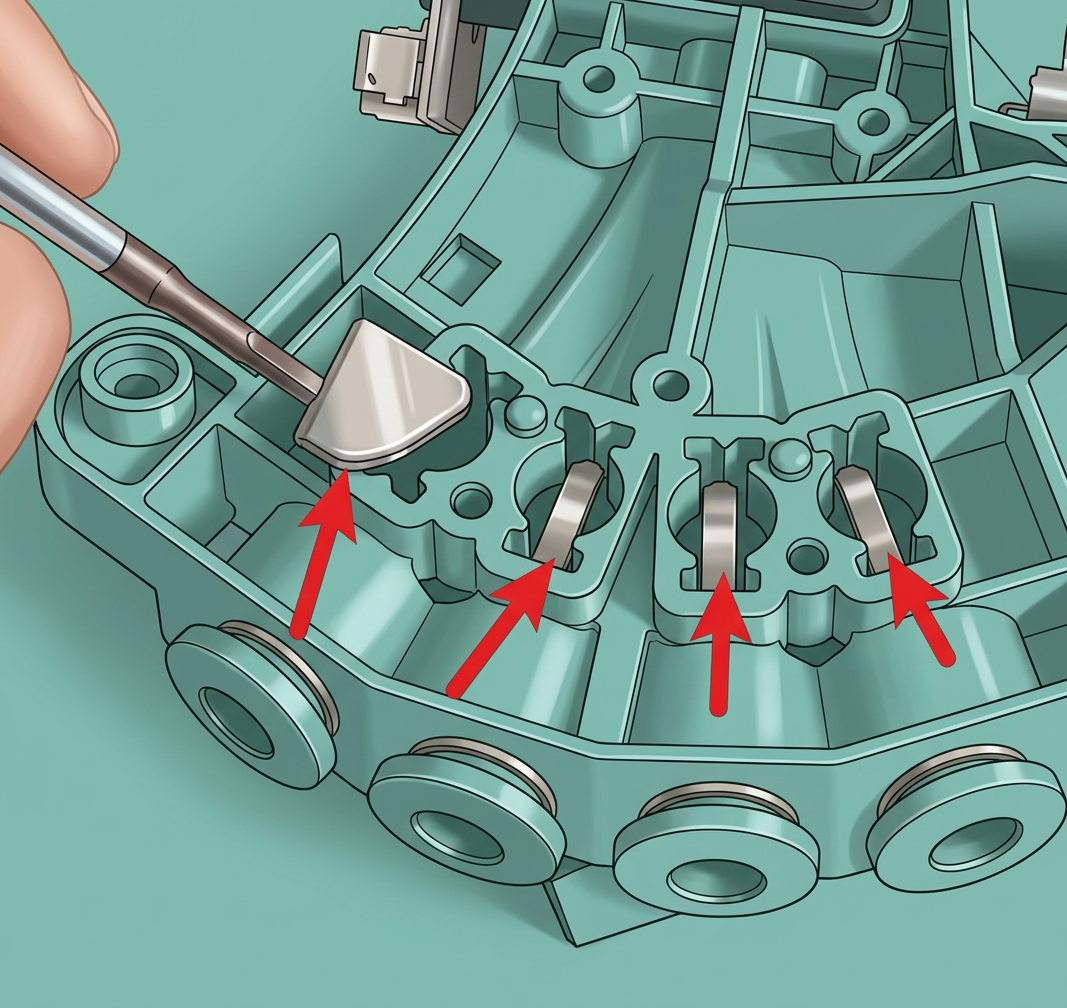

Шаг 1 - Установите магниты Держите вспомогательный магнит с другой стороны узла подачи филамента, соберите 4 магнита вместе, как показано на рисунке ниже, а затем поочередно вставьте магниты в соответствующие пазы. Обратите внимание на направление установки магнитов.

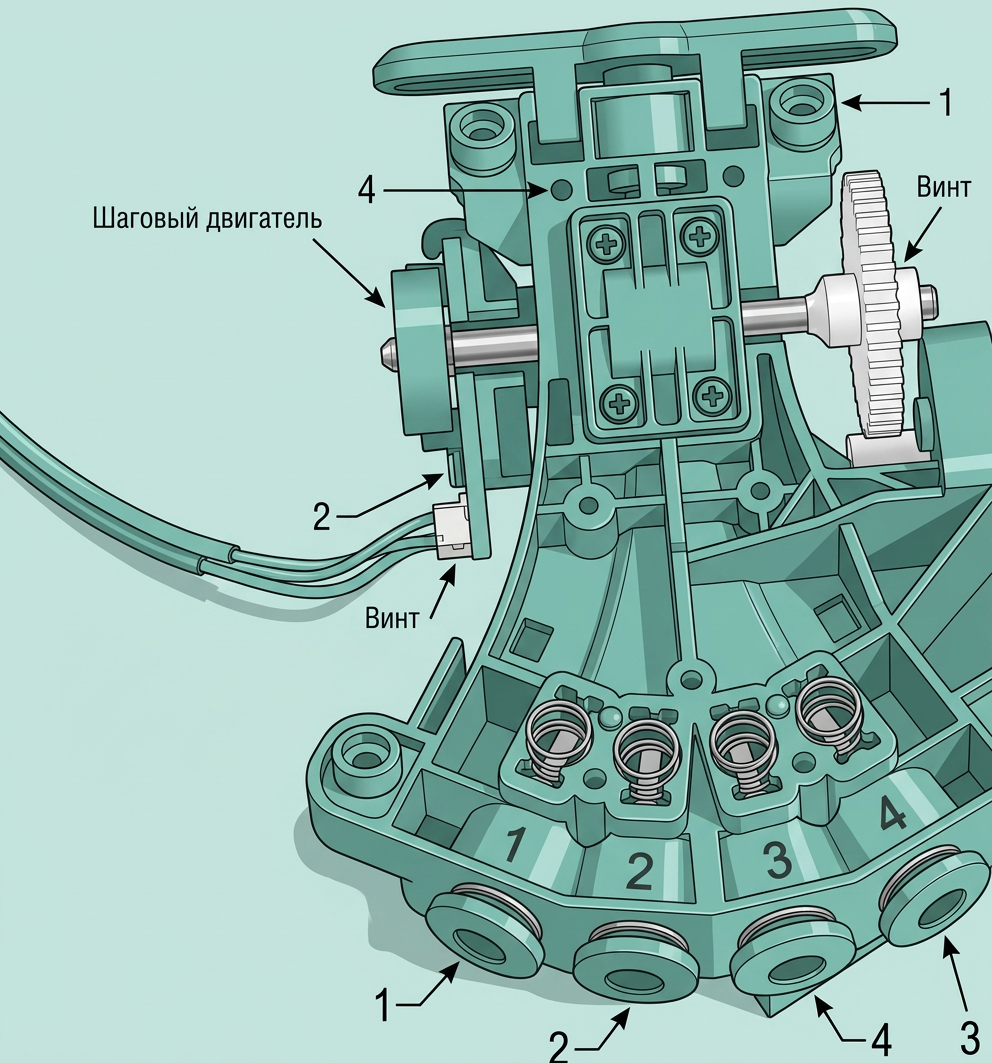

Шаг 2 - Установите пружины Разместите пружины над установленными магнитами.

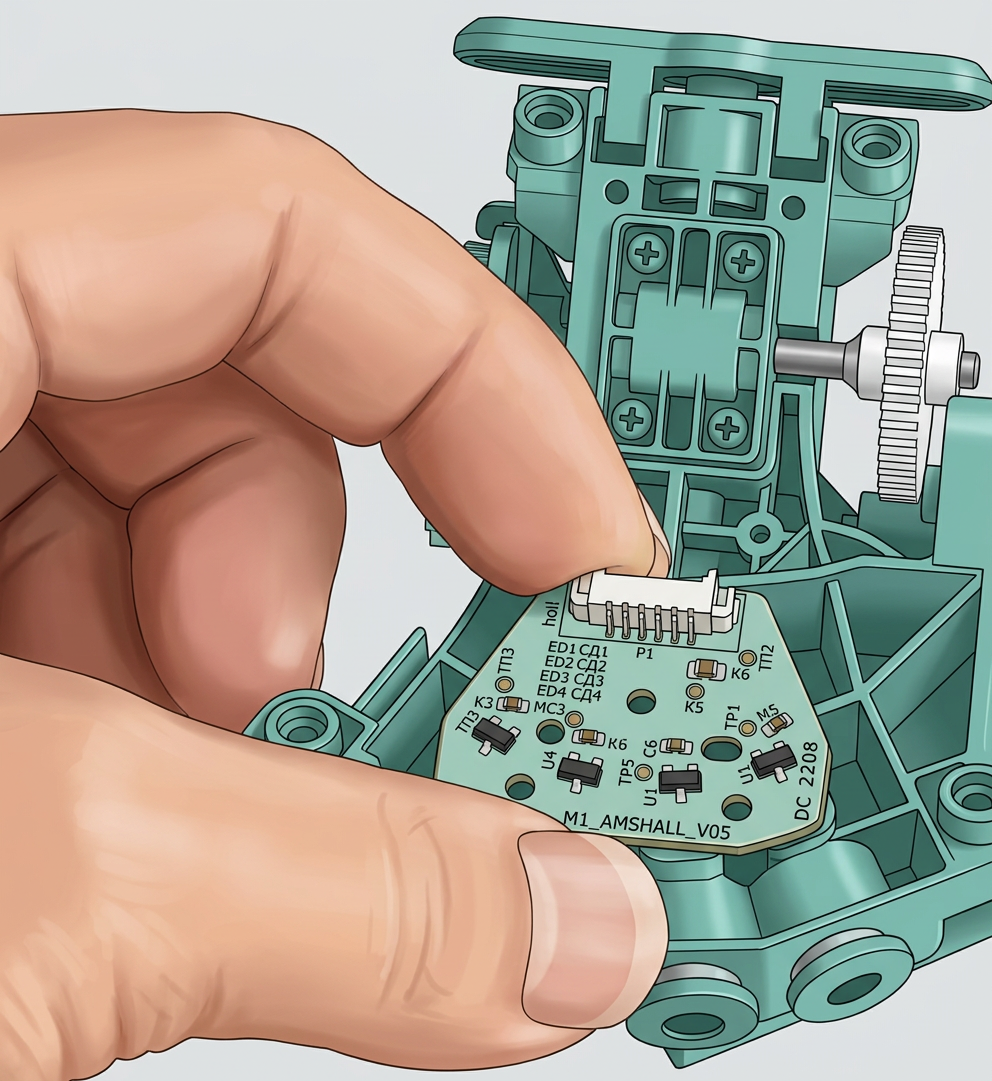

Шаг 3 - Установите плату выбора филамента Установите плату выбора филамента и закрепите ее 3 винтами.

Шаг 4 - Установите узел подачи филамента AMS Обратитесь к разделу Замена узла подачи филамента AMS

, чтобы установить двигатель на узел подачи филамента и собрать AMS.

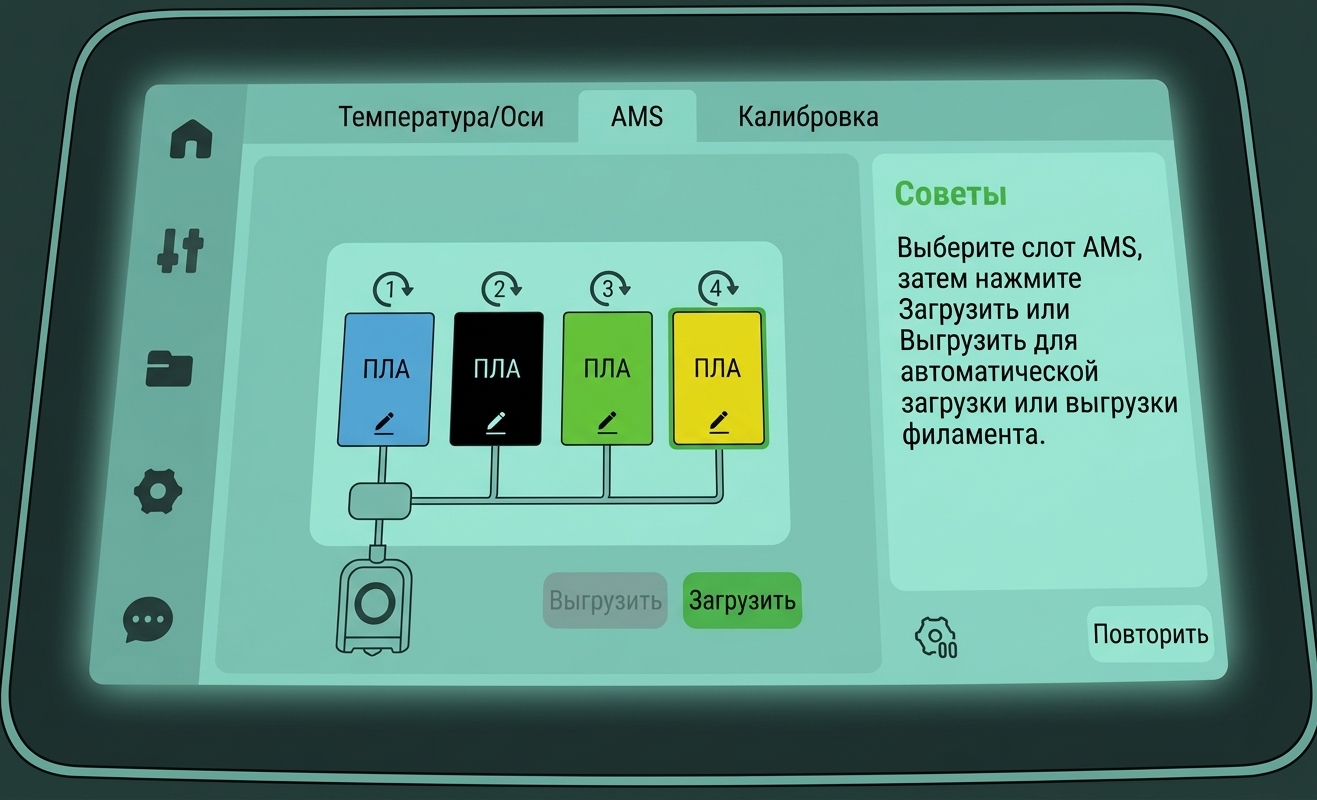

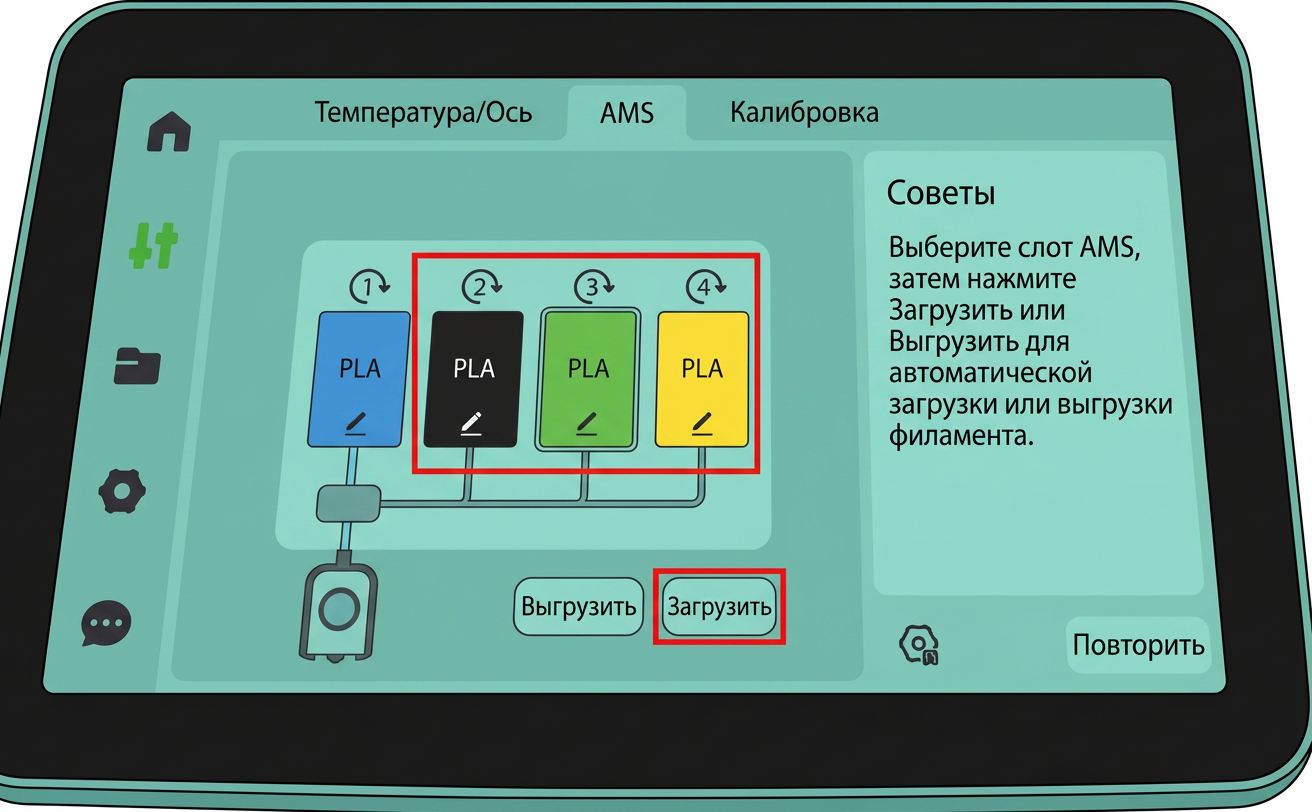

Как проверить завершение/успех Подключите AMS к принтеру и включите питание. Загрузите филамент во все слоты AMS и нажмите «Загрузить» на экране, чтобы начать загрузку филамента. После загрузки филамента в слоте 1 выберите слот AMS 2 для загрузки филамента во втором слоте, а затем загрузите филамент в слотах 3 и 4. Если все функции загрузки работают нормально, установка завершена успешно. В противном случае проверьте соединения всех кабелей и тефлоновых трубок. Если ошибок не найдено, а неисправность сохраняется, обратитесь в службу поддержки Bambu Lab за дальнейшей помощью.

Примечания Надеемся, подробное руководство было полезным и информативным. Если данное руководство не решает вашу проблему, пожалуйста, создайте запрос в службу поддержки и мы ответим на ваши вопросы и окажем помощь. Если у вас есть предложения или отзывы по этой Wiki, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
