Руководство по установке печатающей головки X1E Печатающая головка X1E Из-за изменений в продукте печатающая головка X1E включает некоторые изменения, используемые в P1S на базе X1C, что требует вашего внимания. Эта статья содержит соответствующие рекомендации по разборке и сборке модуля печатающей головки X1E и объясняет соответствующие меры предосторожности. Разборка и сборка сменных аксессуаров, задействованных в этом процессе разборки, также могут быть выполнены с помощью этой статьи.

Список деталей Связанный список деталей № Описание Фото № Описание Фото 2 Полная сборка хотэнда X1E 3 Керамический нагреватель X1E для хотэнда 4 Узел экструдера X1E Плата соединения экструдера X1E 5 Плата TH X1E 6

Список винтов Модель Позиция Чертеж Модель Позиция Чертеж Винт A MG2.513 Рычаг ножа (1 шт.) Винт B MG314 Хотэнд (2 шт.) Винт C MG2.515 Охлаждающий вентилятор хотэнда (2 шт.) Винт D M36 Узел экструдера (3 шт.) Винт E BT2*5 Корпус печатающей головки, печатные платы (4 шт./7 шт.)

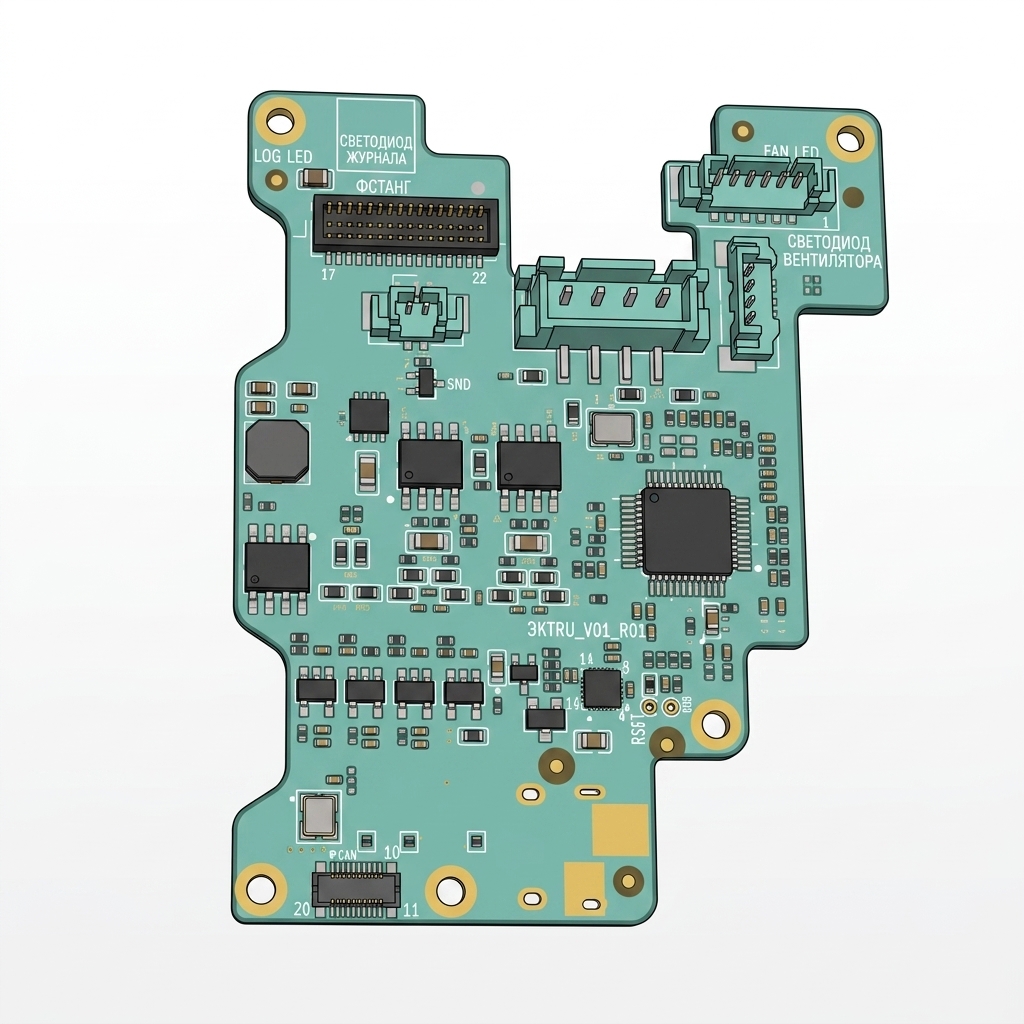

Необходимые инструменты и материалы Шестигранный ключ H1.5 / H2.0 # Предупреждение о безопасности ВАЖНО! Обязательно выключите принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, поскольку работа принтера во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительным повреждениям электроники и опасности. При выполнении технического обслуживания или устранении неполадок принтера может потребоваться разборка некоторых частей, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткое замыкание или повреждение электроники принтера. Сделав это, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь. # Разборка

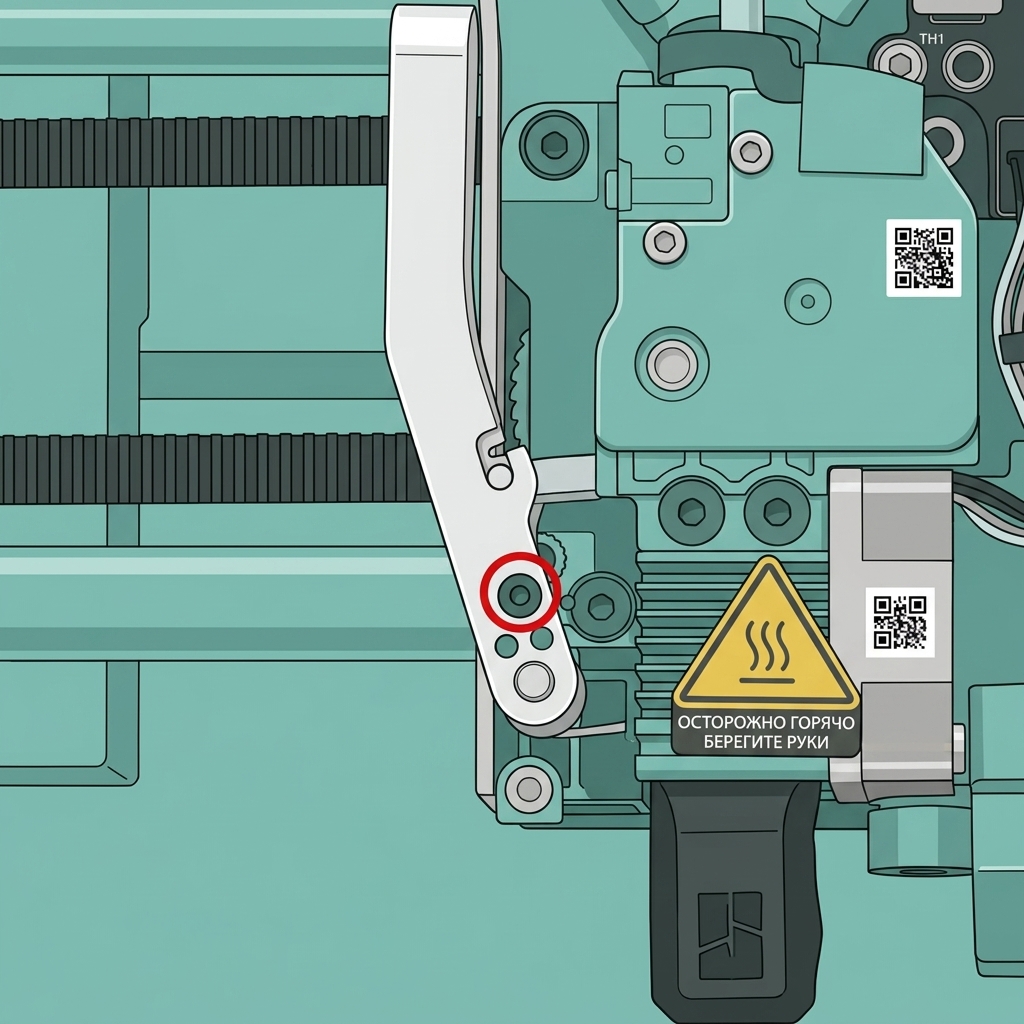

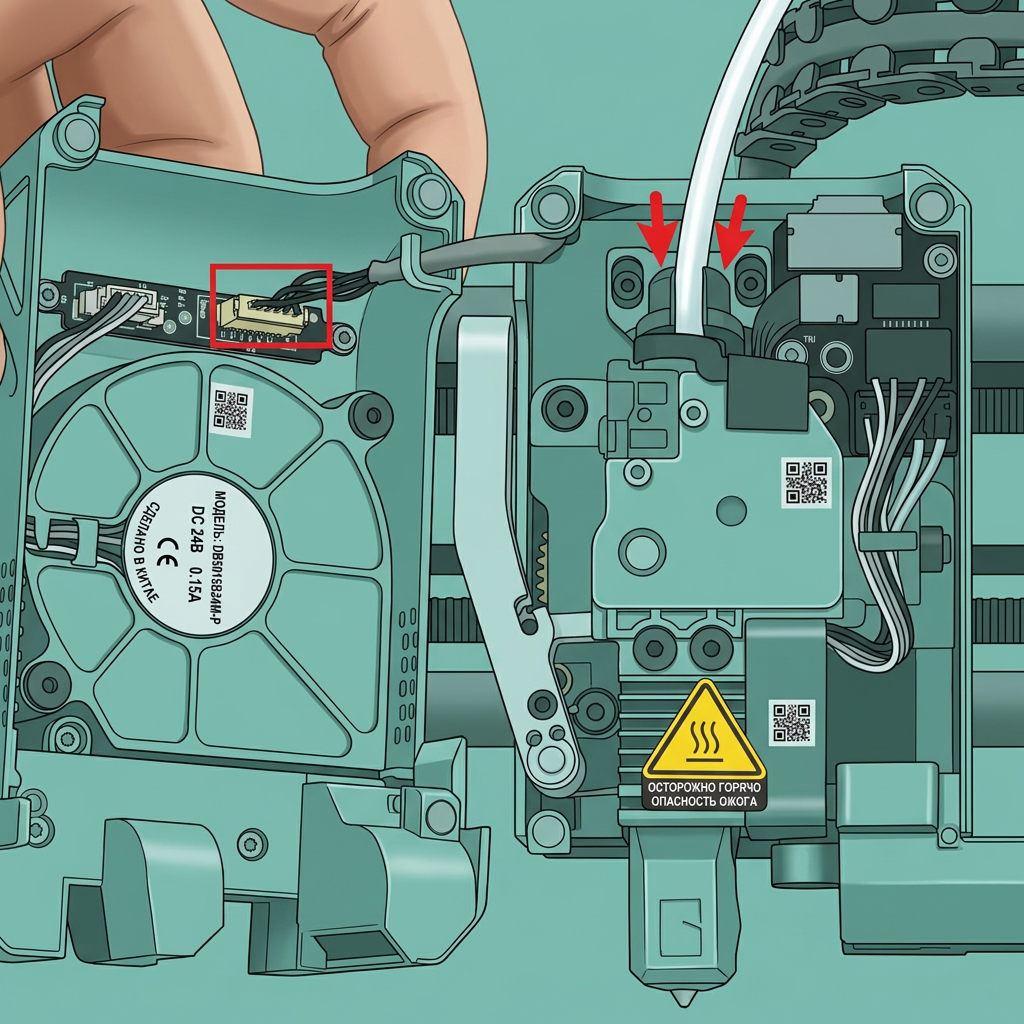

Шаг 1: Снимите передний корпус В соответствии с рис. 1-1-1, снимите передний корпус, отсоедините соединительный кабель, снимите передний корпус и выньте трубку PTFE. В соответствии с рис. 1-1-2, ослабьте винт A рычага ножа с помощью шестигранного ключа H1.5, чтобы рычаг ножа свободно свисал. Рис. 1-1-1 Рис. 1-1-2

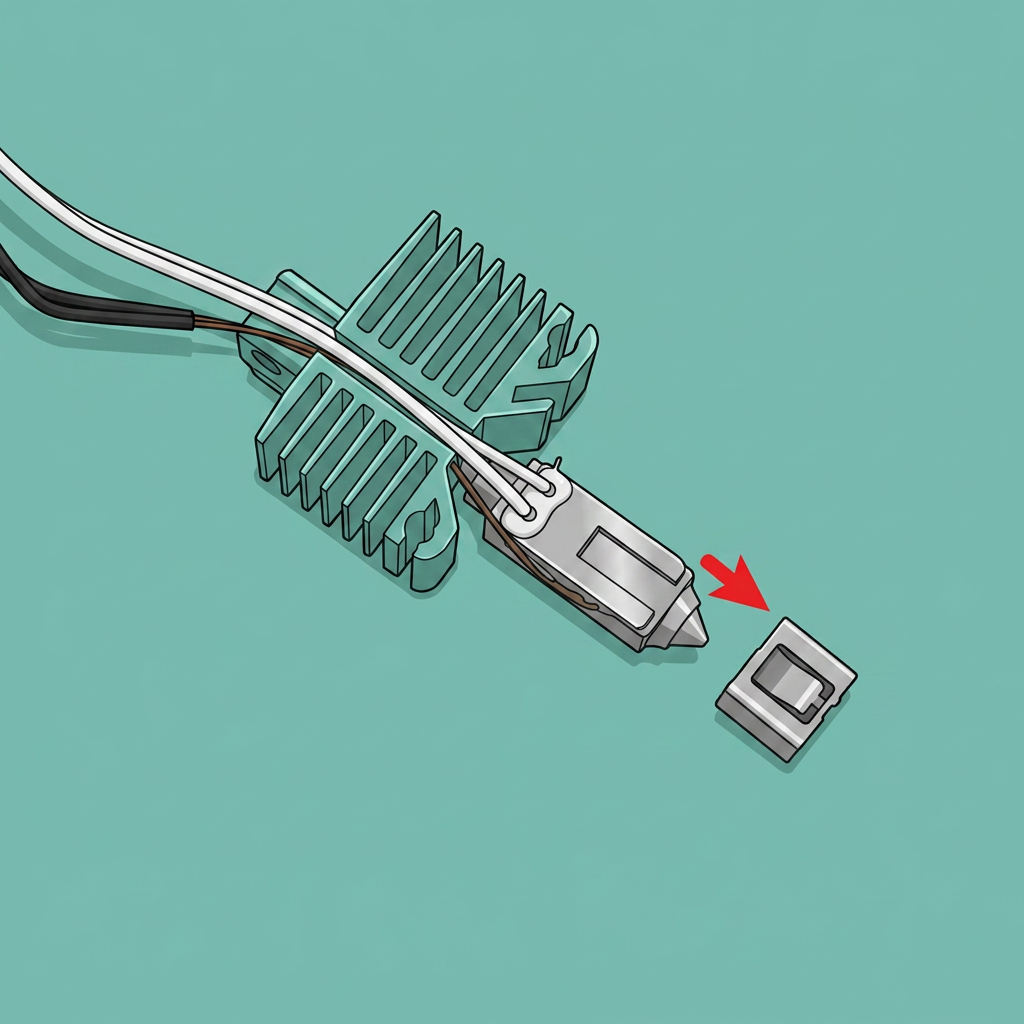

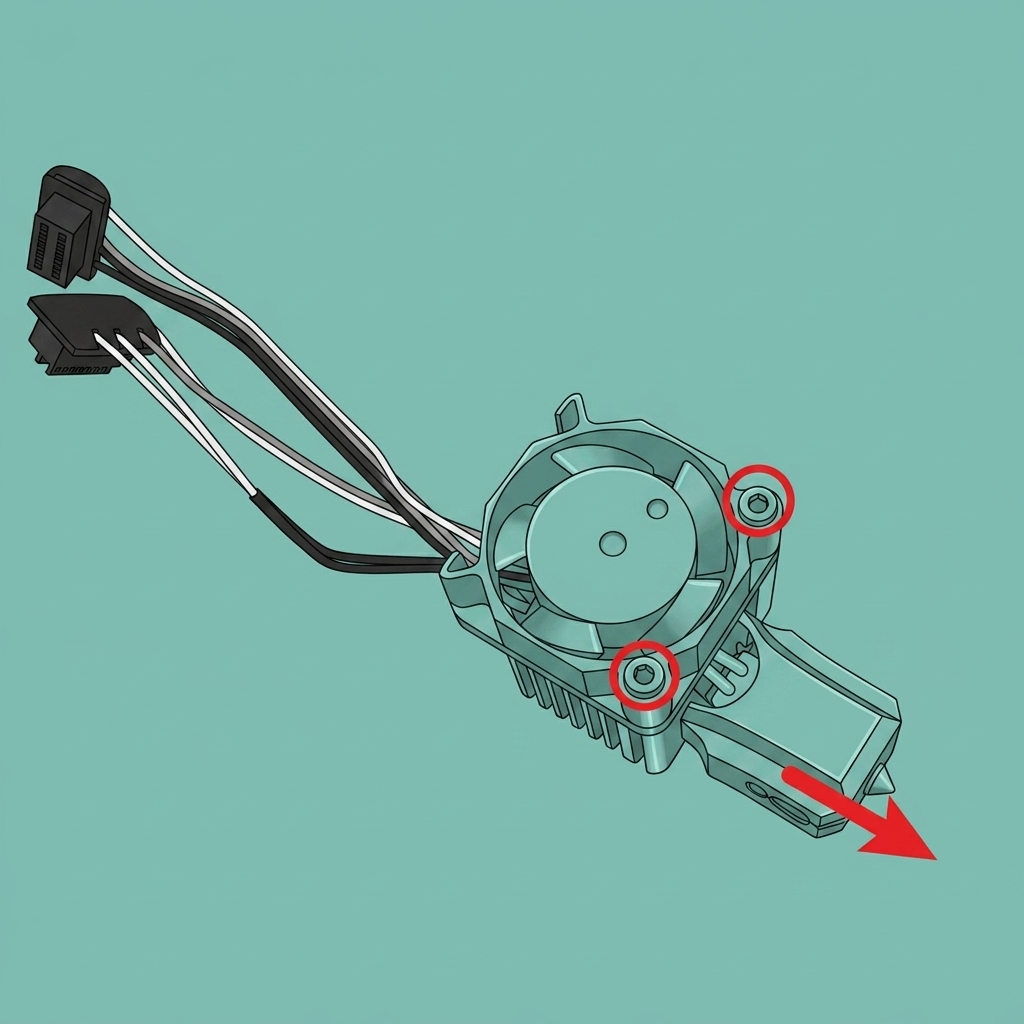

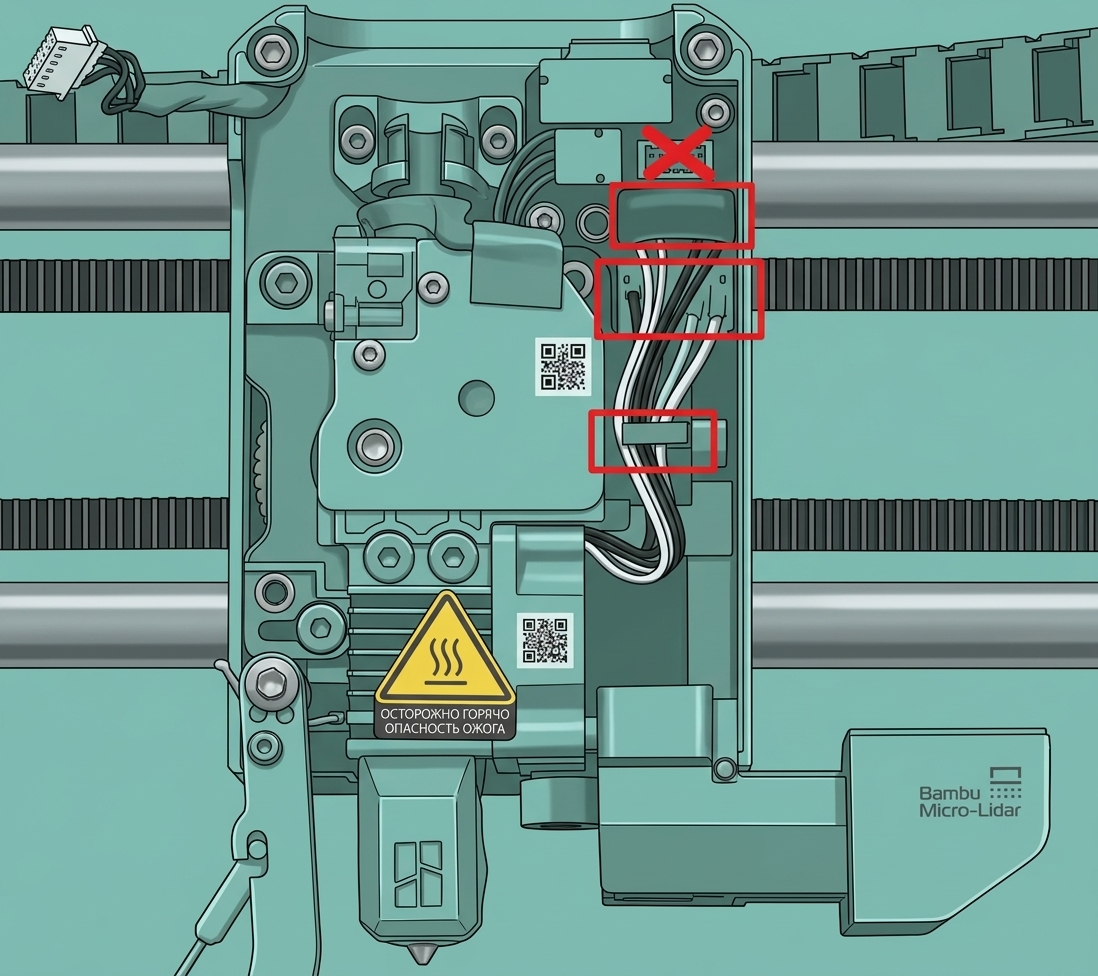

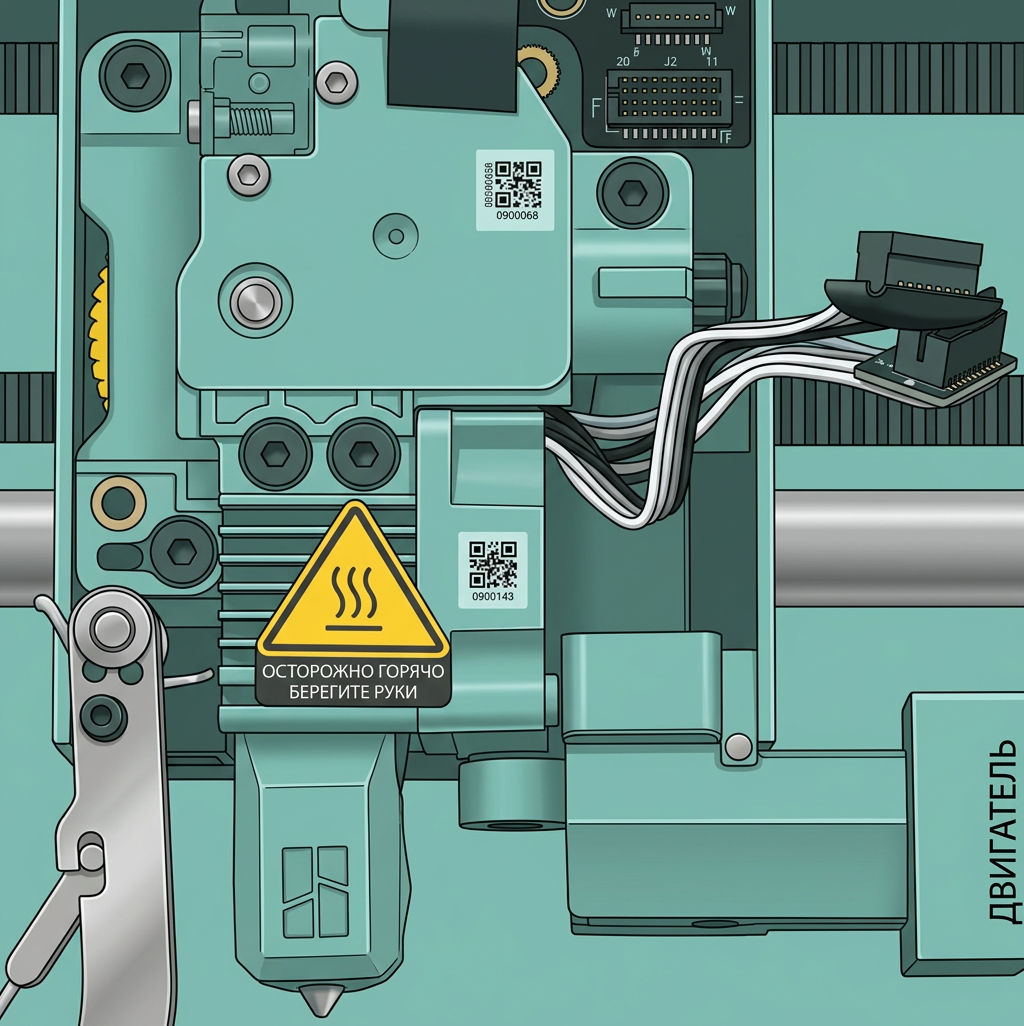

Шаг 2: Снимите узел хотэнда В соответствии с рис. 1-2-1, отсоедините кабель вентилятора охлаждения хотэнда и кабель узла керамического нагревателя (разъем, отмеченный ×, не используется); В соответствии с рис. 1-2-2, открутите 2 винта B с помощью шестигранного ключа H2.0 и снимите узел хотэнда; В соответствии с рис. 1-2-3, открутите 2 винта C с помощью шестигранного ключа H2.0, снимите вентилятор охлаждения хотэнда и снимите силиконовый чехол; В соответствии с рис. 1-2-4, снимите зажим и отсоедините узел керамического нагревателя. Рис. 1-2-1 Рис. 1-2-2 Рис. 1-2-3 Рис. 1-2-4

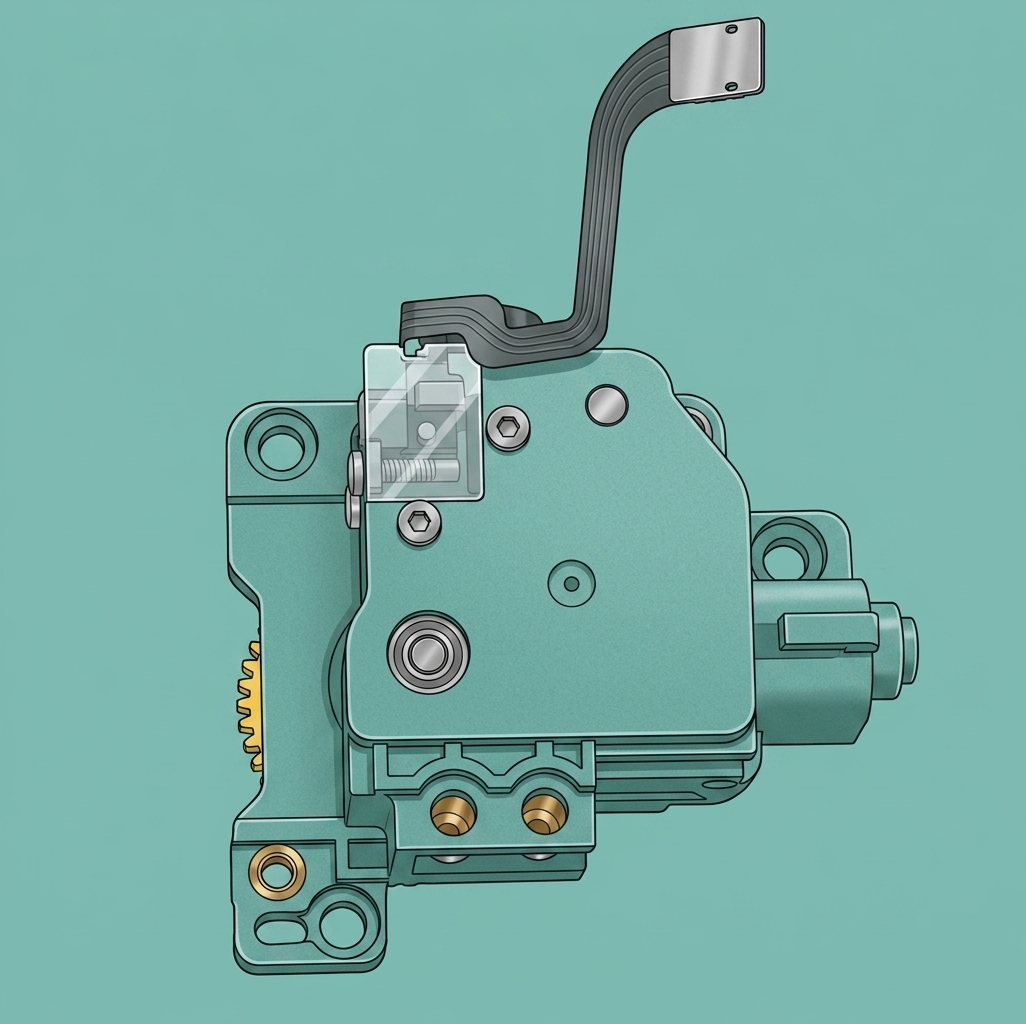

Шаг 3: Снимите узел экструдера В соответствии с рис. 1-3-1, отсоедините кабель датчика филамента от платы соединения, открутите 3 винта D с помощью шестигранного ключа H2.0 и снимите узел экструдера. Рис. 1-3-1

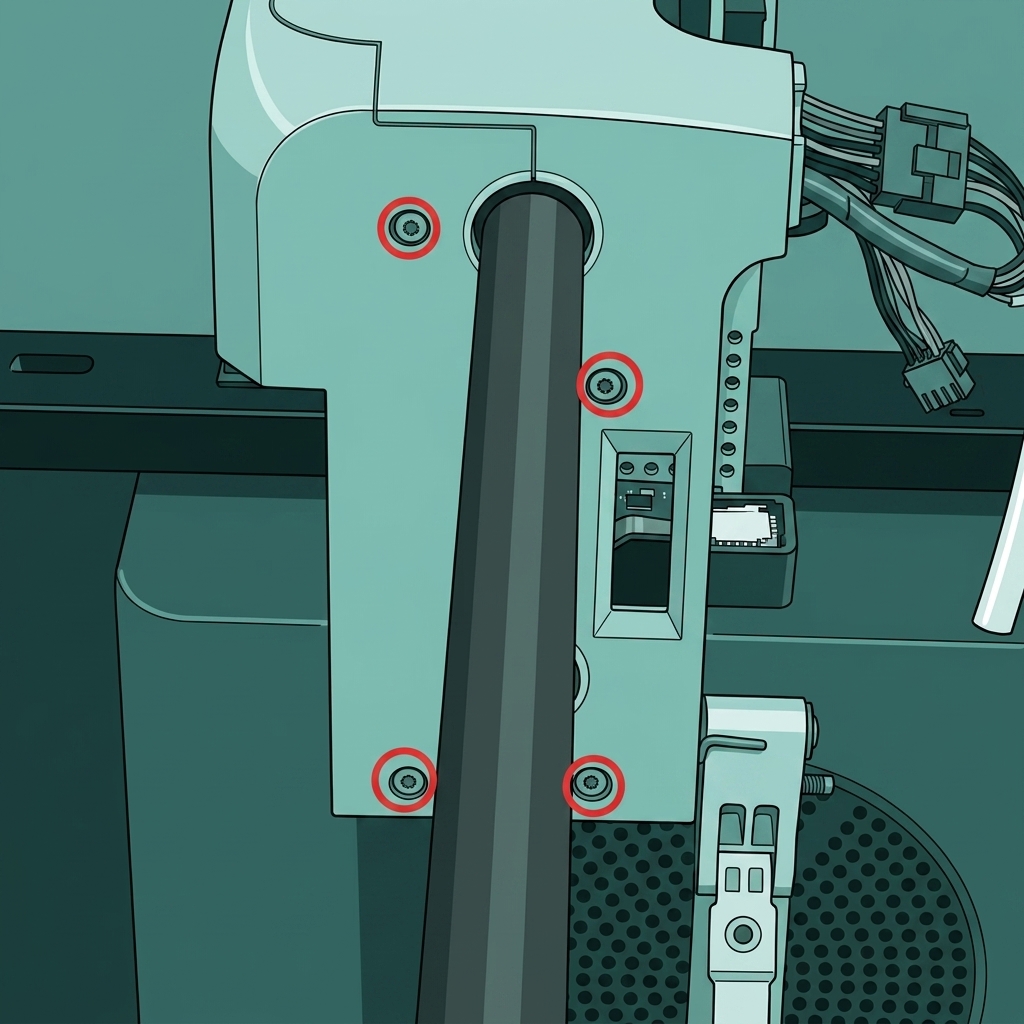

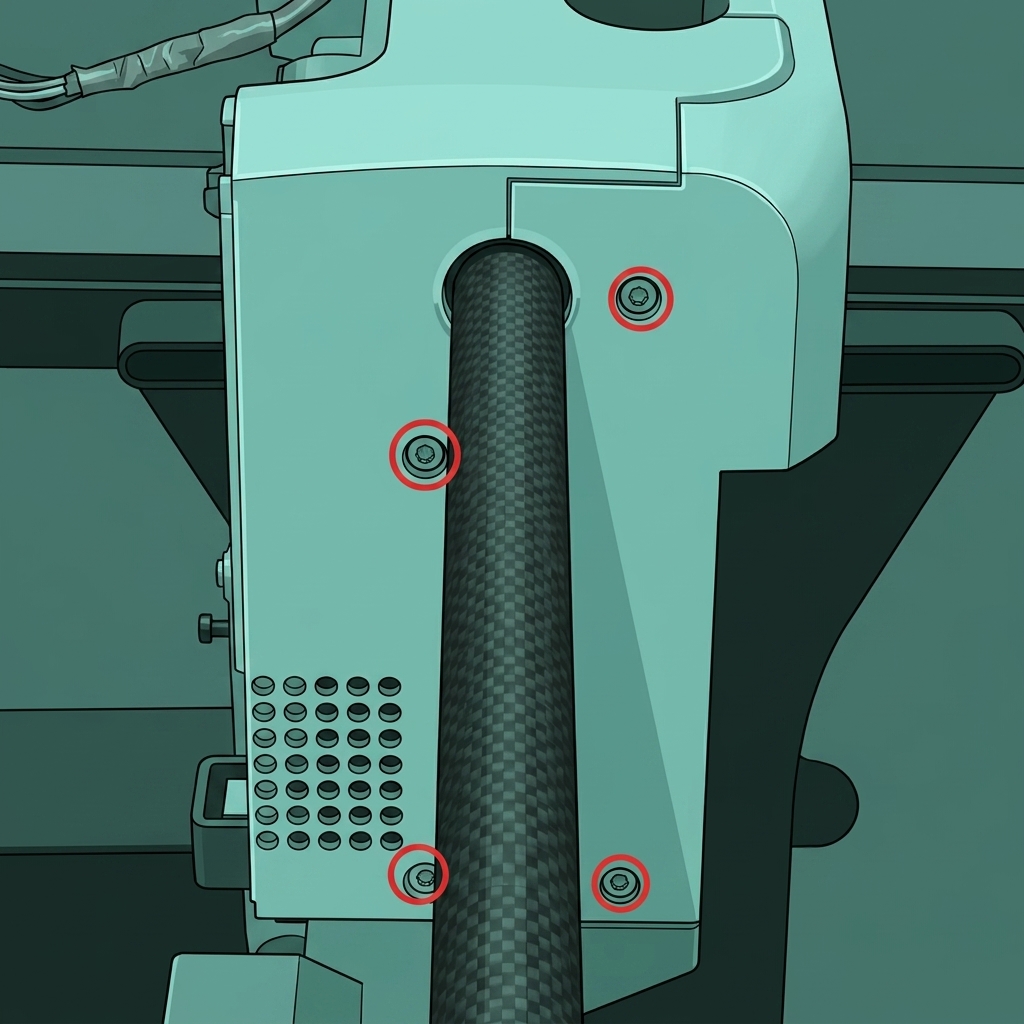

Шаг 4: Снимите среднюю и заднюю крышки В соответствии с рис. 1-4-1 и рис. 1-4-2, открутите 4 винта E с помощью шестигранного ключа H1.5 и снимите заднюю и среднюю крышки печатающей головки. Рис. 1-4-1 Рис. 1-4-2

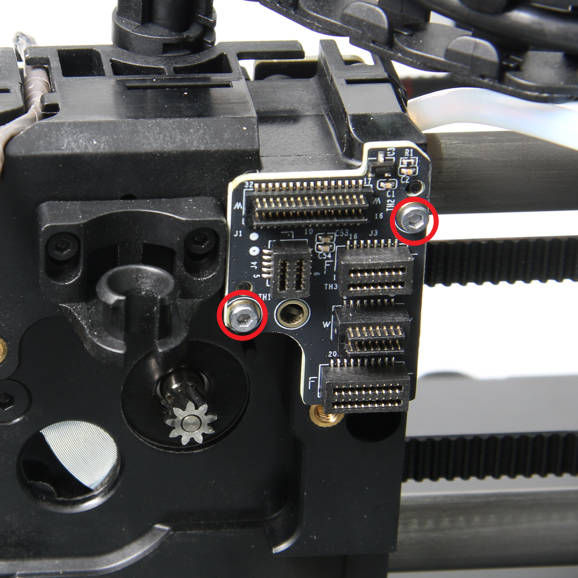

Шаг 5: Снимите FPC-кабель платы TH и плату соединения экструдера В соответствии с рис. 1-5-1, отсоедините FPC-кабель платы TH от платы соединения и платы TH, и снимите FPC-кабель; В соответствии с рис. 1-5-2, открутите 2 винта E с помощью шестигранного ключа H1.5 и снимите плату соединения. Рис. 1-5-1 Рис. 1-5-2

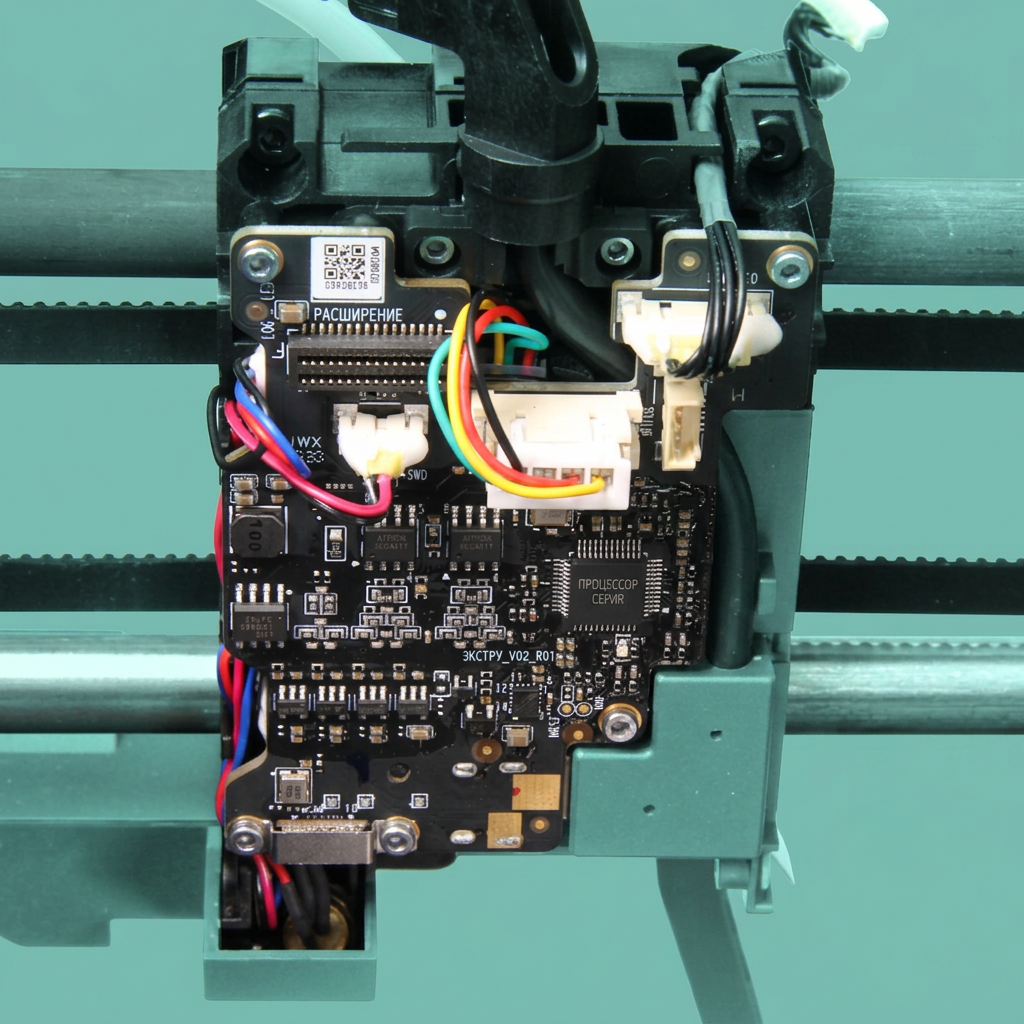

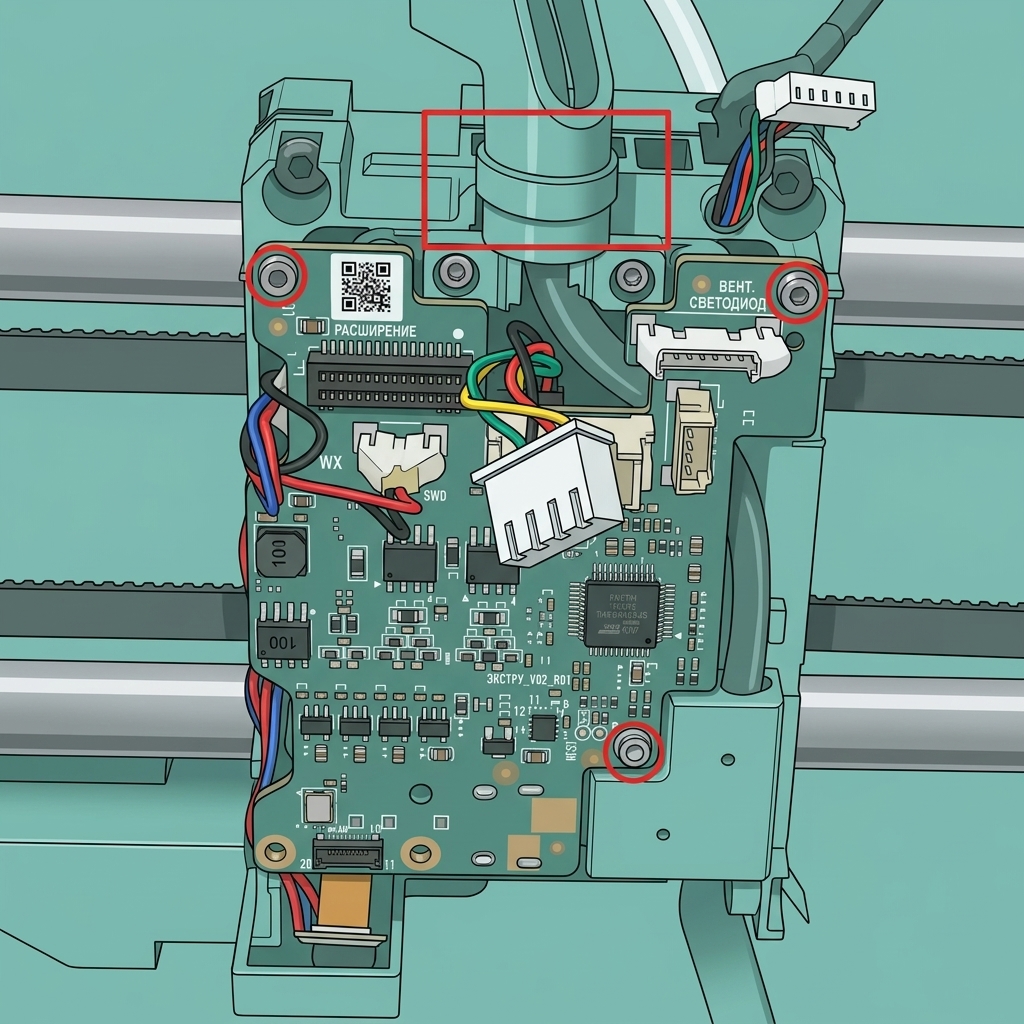

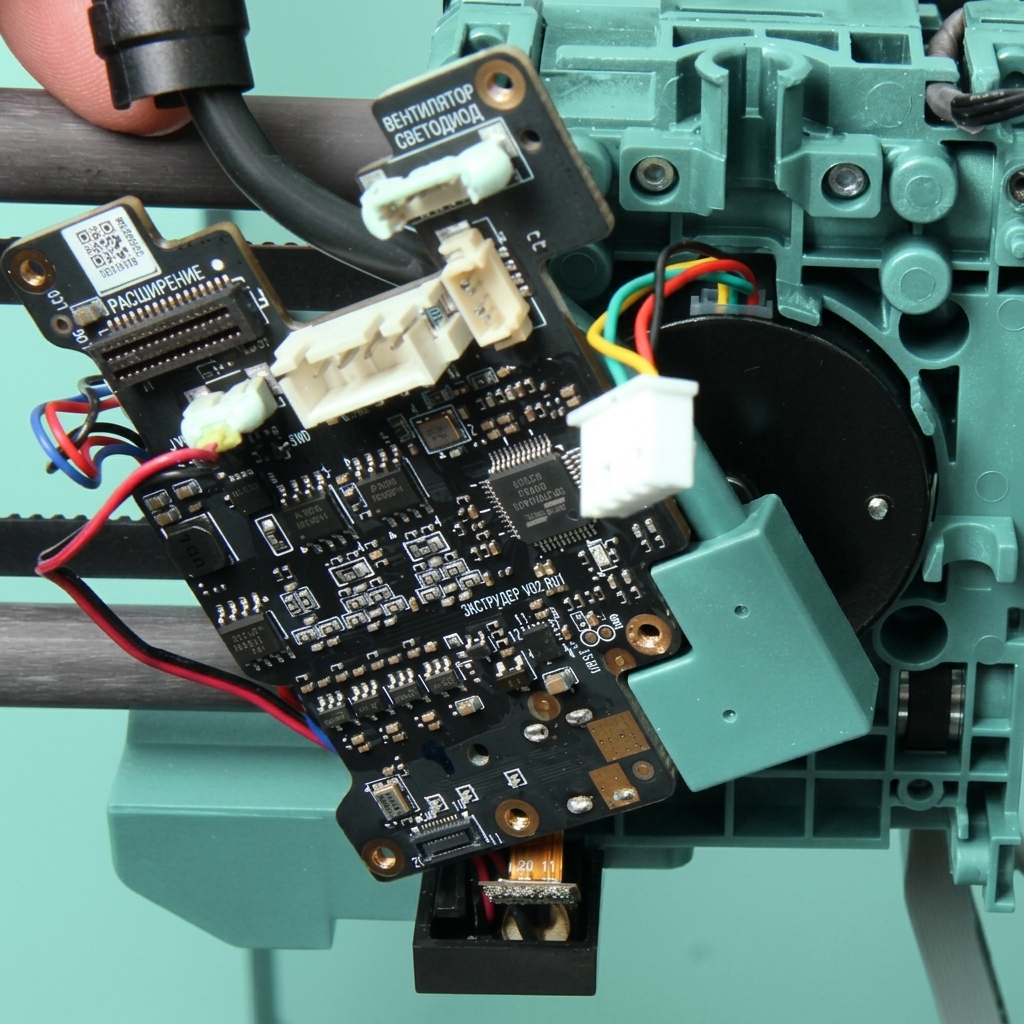

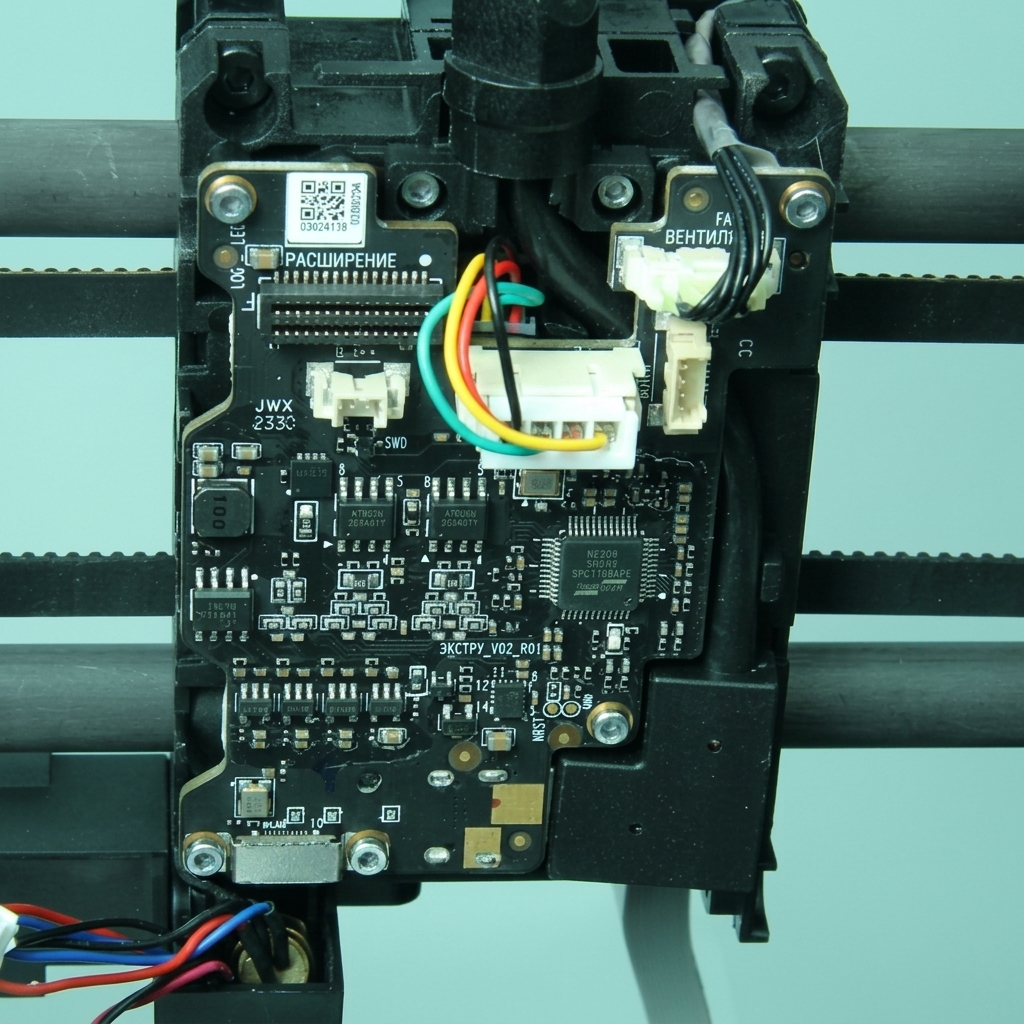

Шаг 6: Снимите плату TH В соответствии с рис. 1-6-1, открутите 2 винта E с помощью шестигранного ключа H1.5, снимите прижимную пластину и отсоедините кабель камеры LiDAR, а затем отсоедините кабель двигателя экструдера и кабель соединения LOGO LED; В соответствии с рис. 1-6-2, открутите 3 винта E с помощью шестигранного ключа H1.5 и снимите кронштейн USB-кабеля с печатающей головки; В соответствии с рис. 1-6-3, отсоедините USB-C кабель; В соответствии с рис. 1-6-4, разъемы закреплены на месте с помощью горячего клея, чтобы обеспечить их надежное положение во время работы. Чтобы отсоединить разъемы, используйте фен, чтобы нагреть клей и размягчить его достаточно, чтобы разъемы легко отсоединились. После отсоединения вы можете удалить излишки клея, оставшиеся на разъемах. Рис. 1-6-1 Рис. 1-6-2 Рис. 1-6-3 Рис. 1-6-4 # Сборка

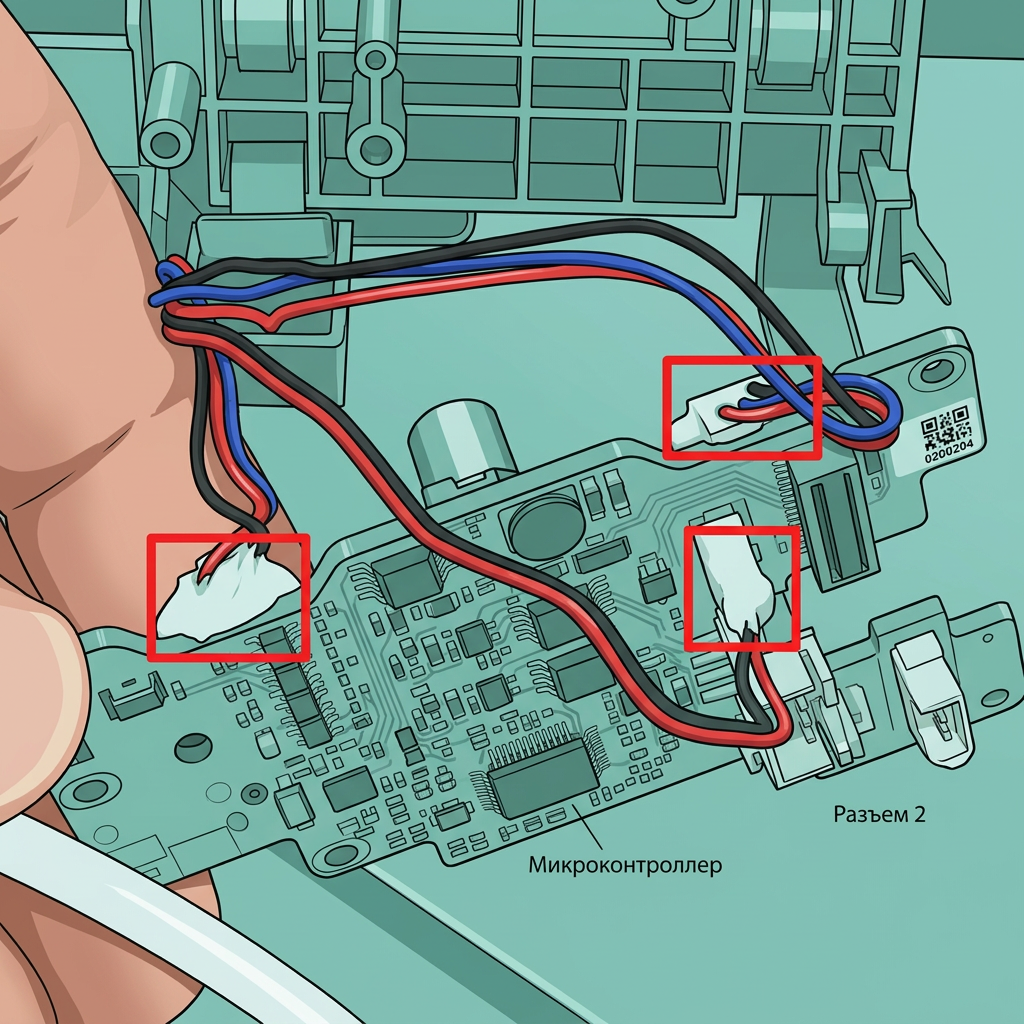

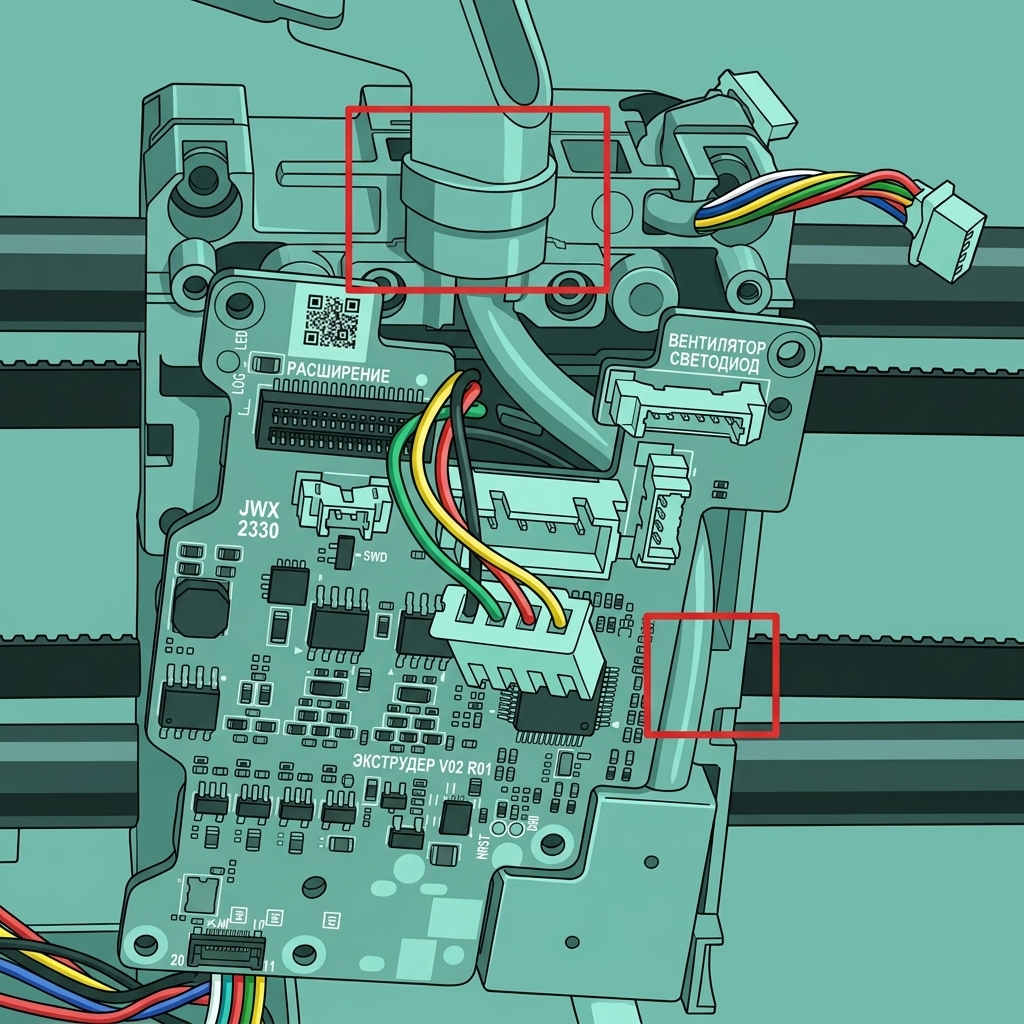

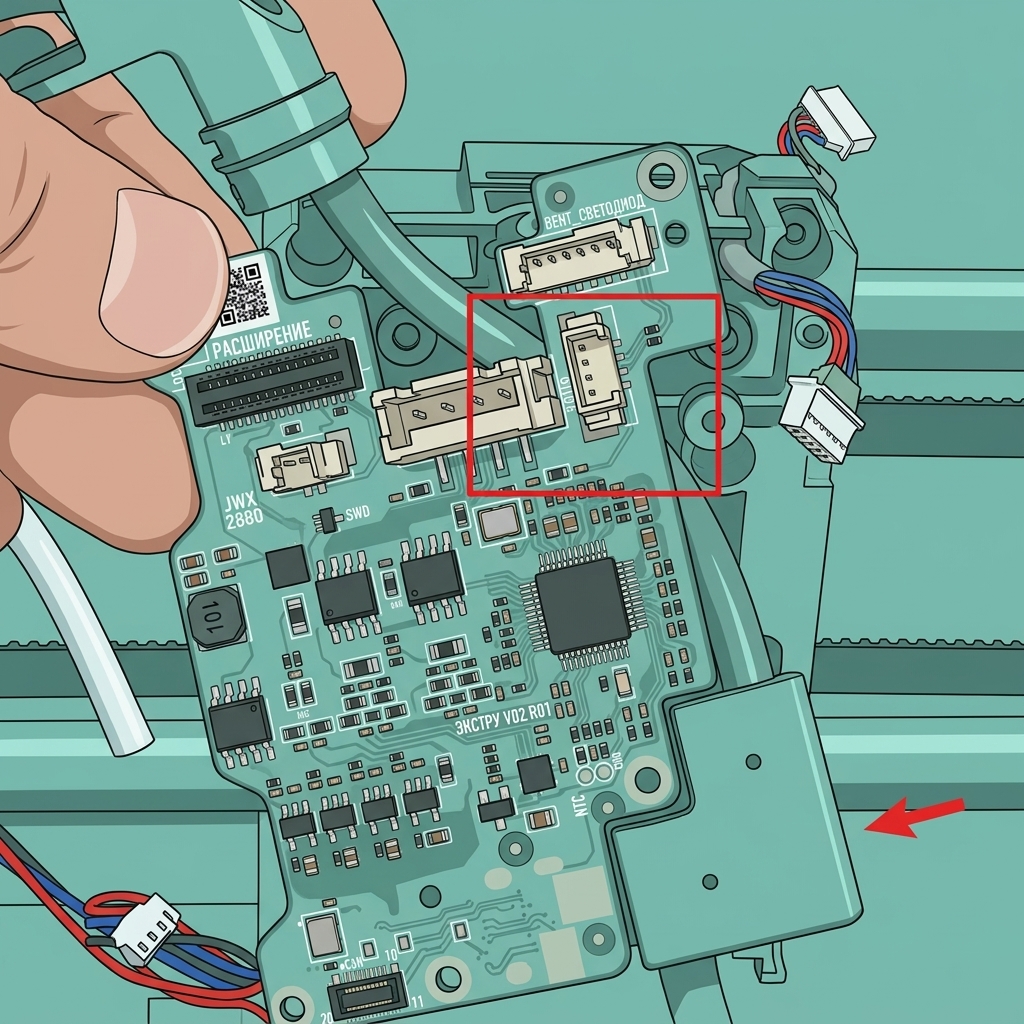

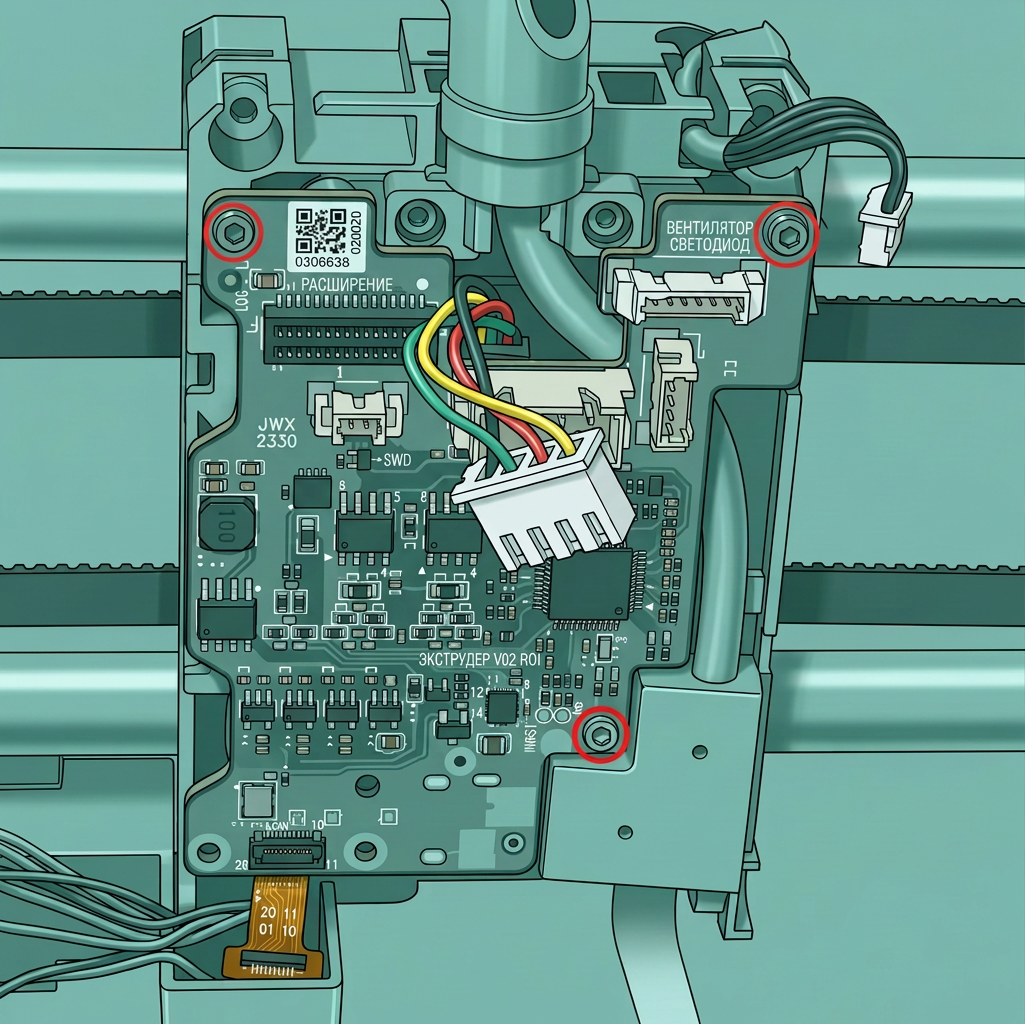

Шаг 1: Установите плату TH В соответствии с рис. 2-1-1, поместите плату TH над USB-C кабелем и подключите USB-C кабель к плате TH; В соответствии с рис. 2-1-2, вставьте USB-C кабель в зажим и установите кронштейн USB-кабеля; В соответствии с рис. 2-1-3, установите плату TH на место и закрепите 3 винтами E; В соответствии с рис. 2-1-4, подключите кабель LOGO LED, кабель двигателя экструдера, нанесите белый силиконовый клей на разъем кабеля LOGO LED для усиления, подключите кабель камеры LiDAR, установите прижимную пластину и закрепите 2 винтами E; В соответствии с рис. 2-1-5, подключите 3 кабеля LiDAR и усильте их белым силиконовым клеем; В соответствии с рис. 2-1-6, (оставьте на 30 минут и подождите, пока белый клей первоначально затвердеет) уложите три кабеля в зажимы. Рис. 2-1-1 Рис. 2-1-2 Рис. 2-1-3 Рис. 2-1-4 Рис. 2-1-5 Рис. 2-1-6

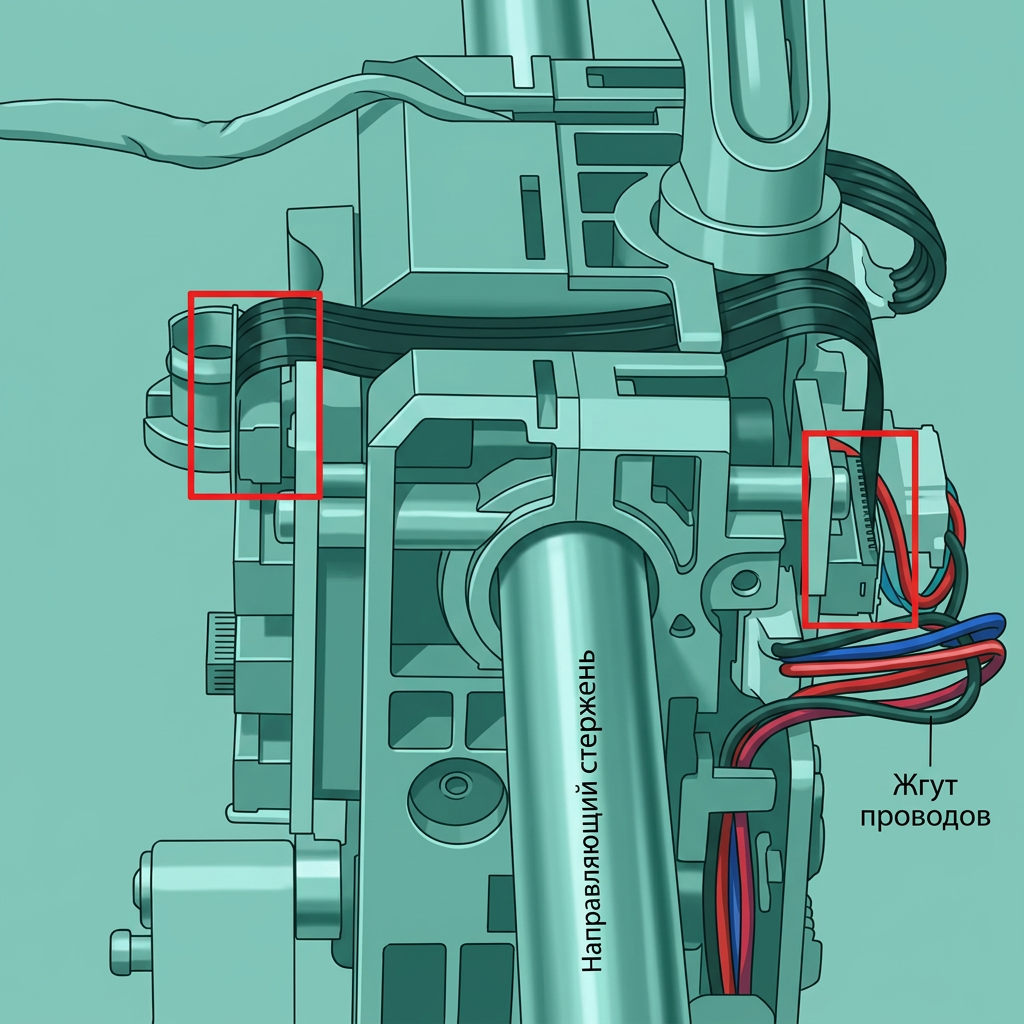

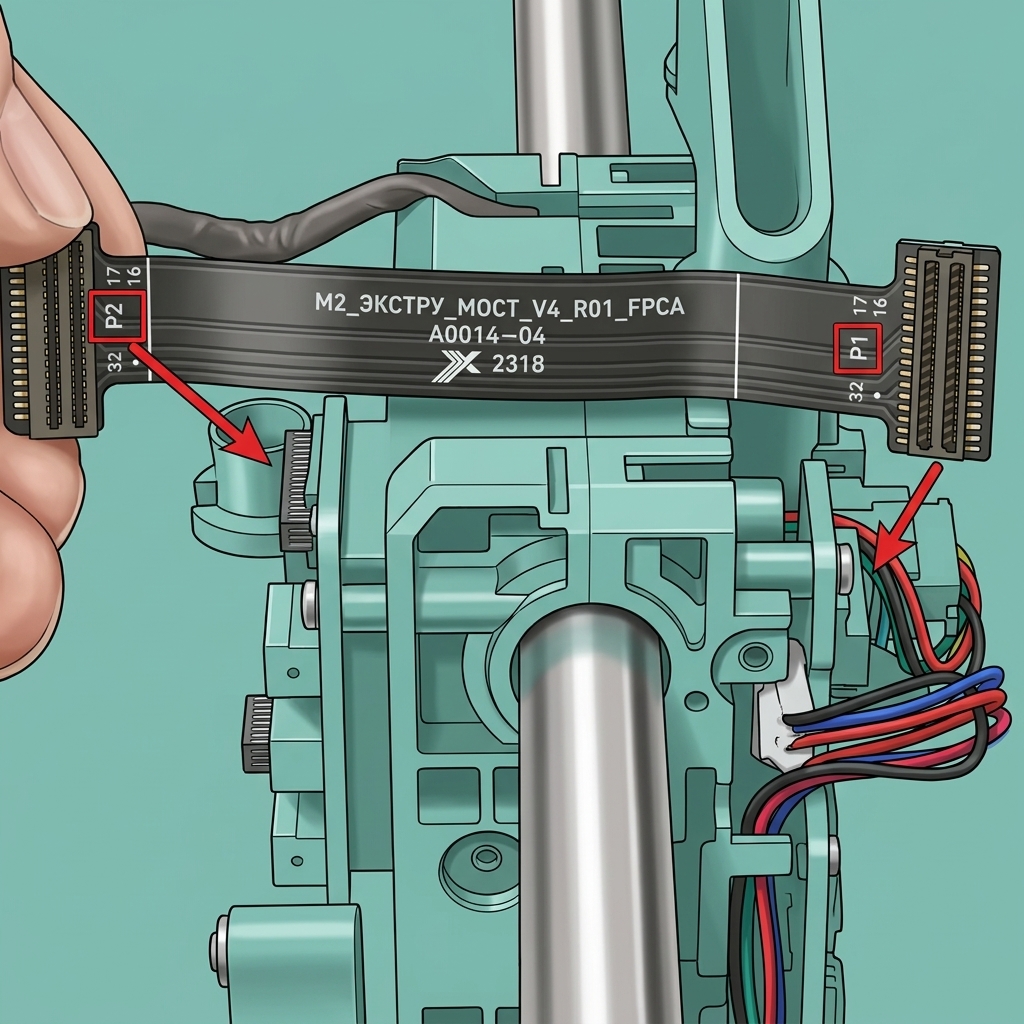

Шаг 2: Установите плату соединения экструдера и FPC-кабель платы TH В соответствии с рис. 2-2-1, установите плату соединения и закрепите 2 винтами E; В соответствии с рис. 2-2-2 и рис. 2-2-3, проверьте направление соединительного кабеля, установите соединительный кабель в паз кабеля, а затем подключите оба конца к плате соединения и плате TH. Рис. 2-2-1 Рис. 2-2-2 Рис. 2-2-3

Шаг 3: Установите среднюю и заднюю крышки печатающей головки В соответствии с рис. 2-3-1 и рис. 2-3-2, установите среднюю и заднюю крышки печатающей головки и закрепите 4 винтами E с обеих сторон. Рис. 2-3-1 Рис. 2-3-2

Шаг 4: Установите узел экструдера В соответствии с рис. 2-4-1, установите экструдер на печатающую головку, закрепите 3 винтами D, а затем подключите кабель датчика филамента к плате соединения. Рис. 2-4-1

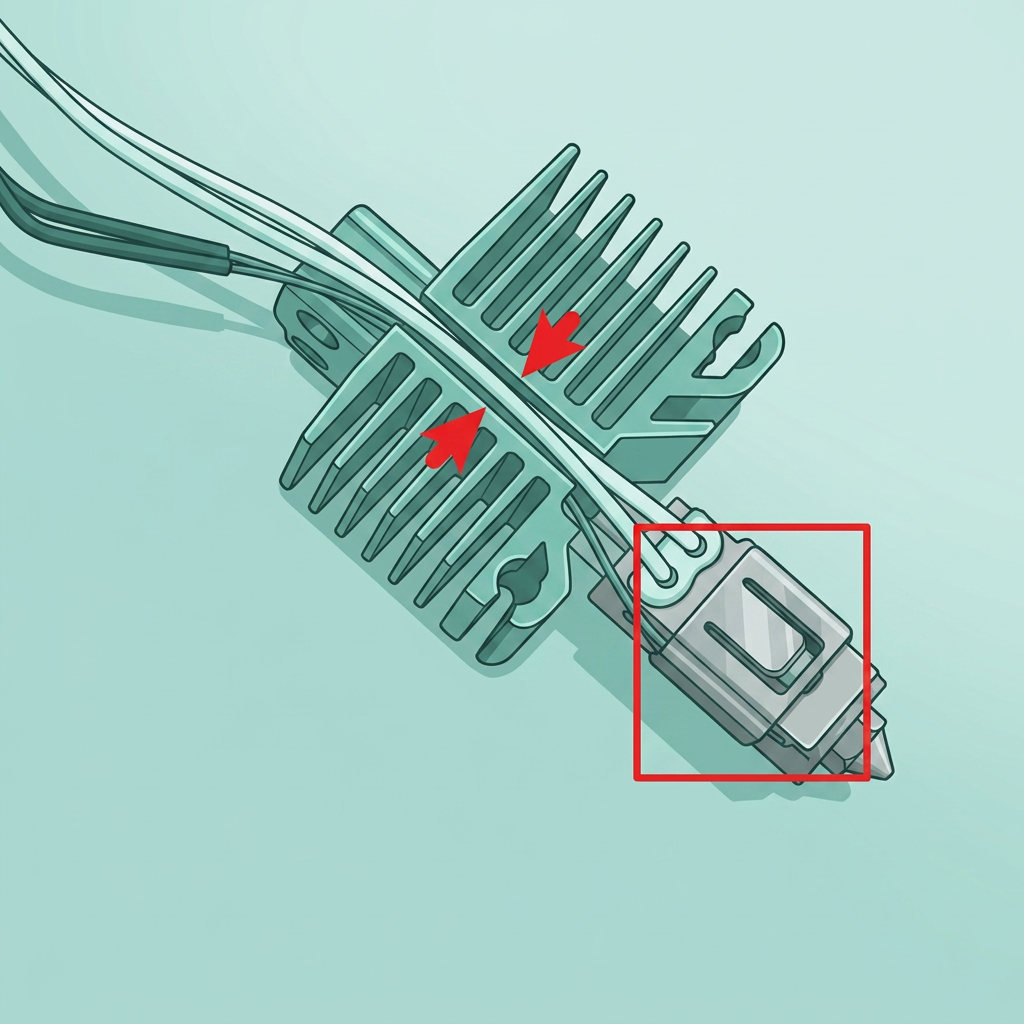

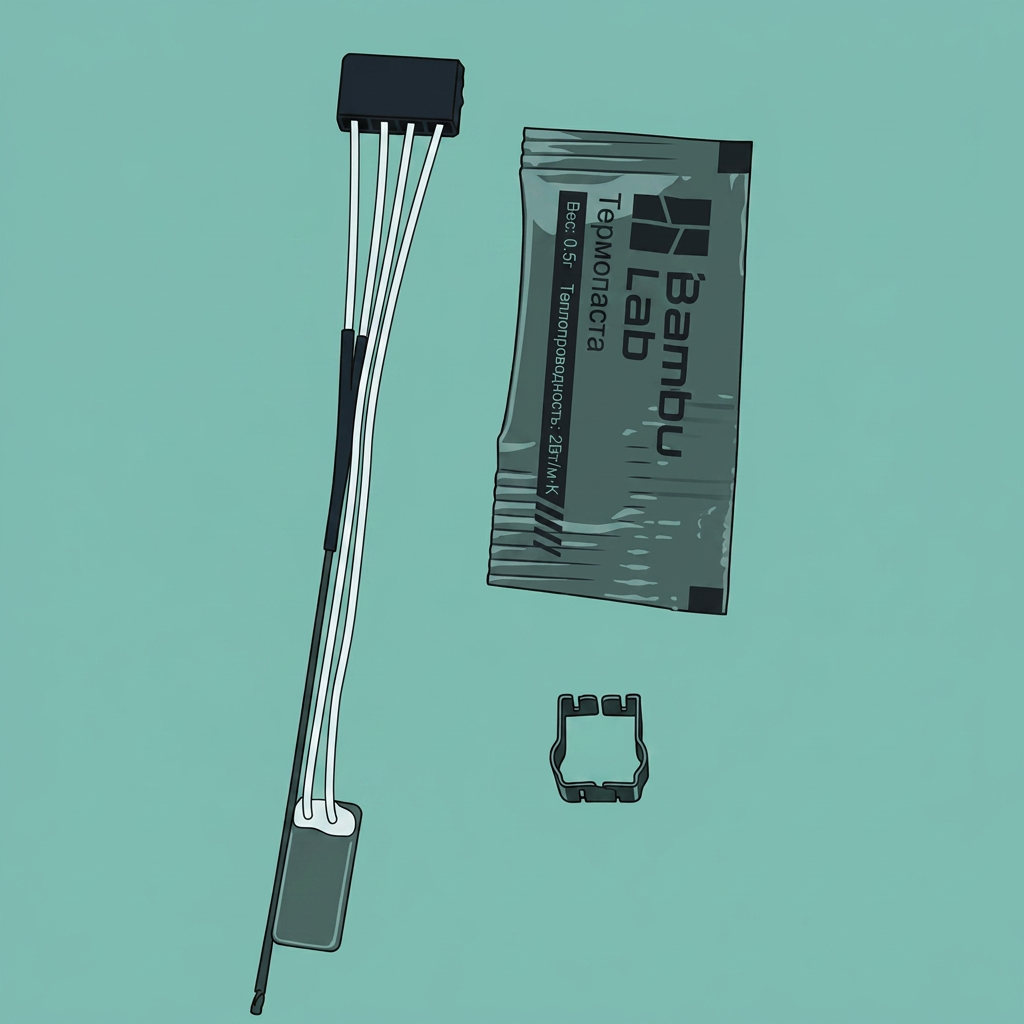

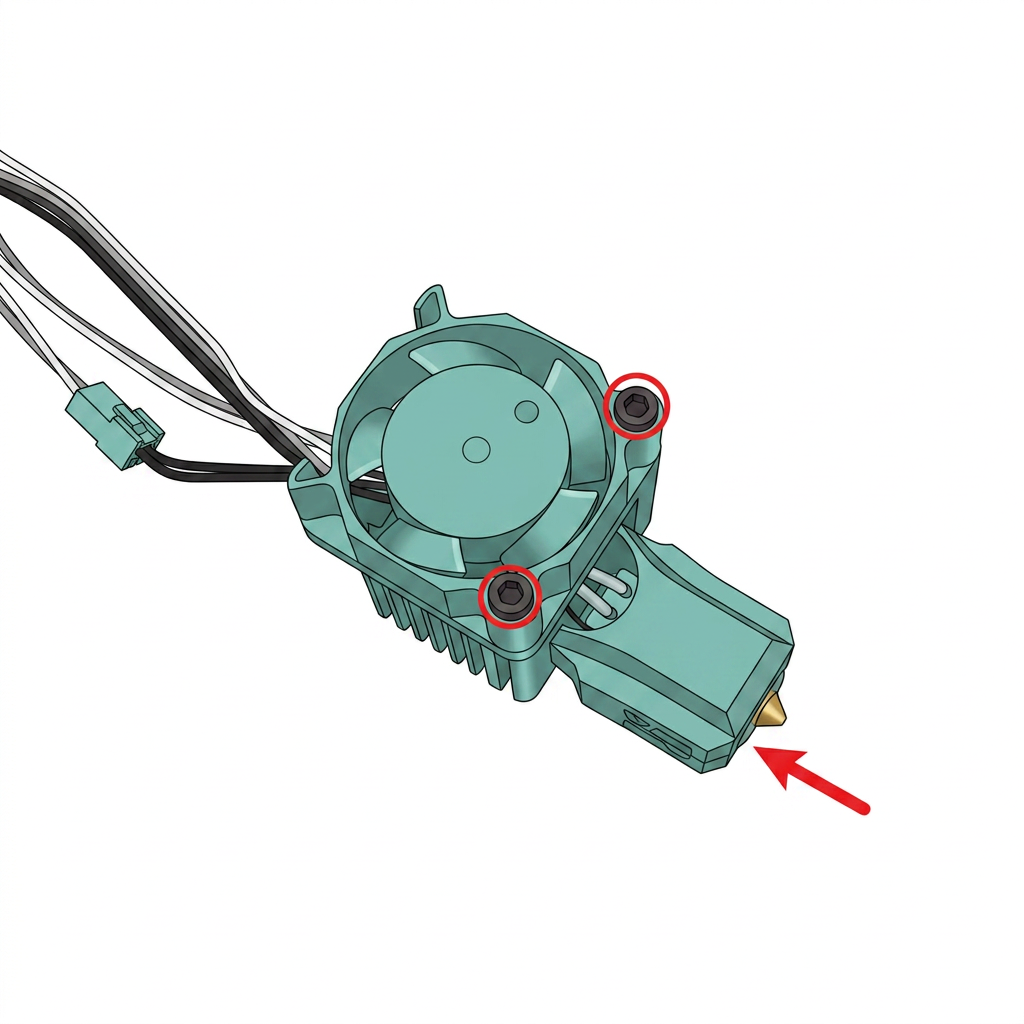

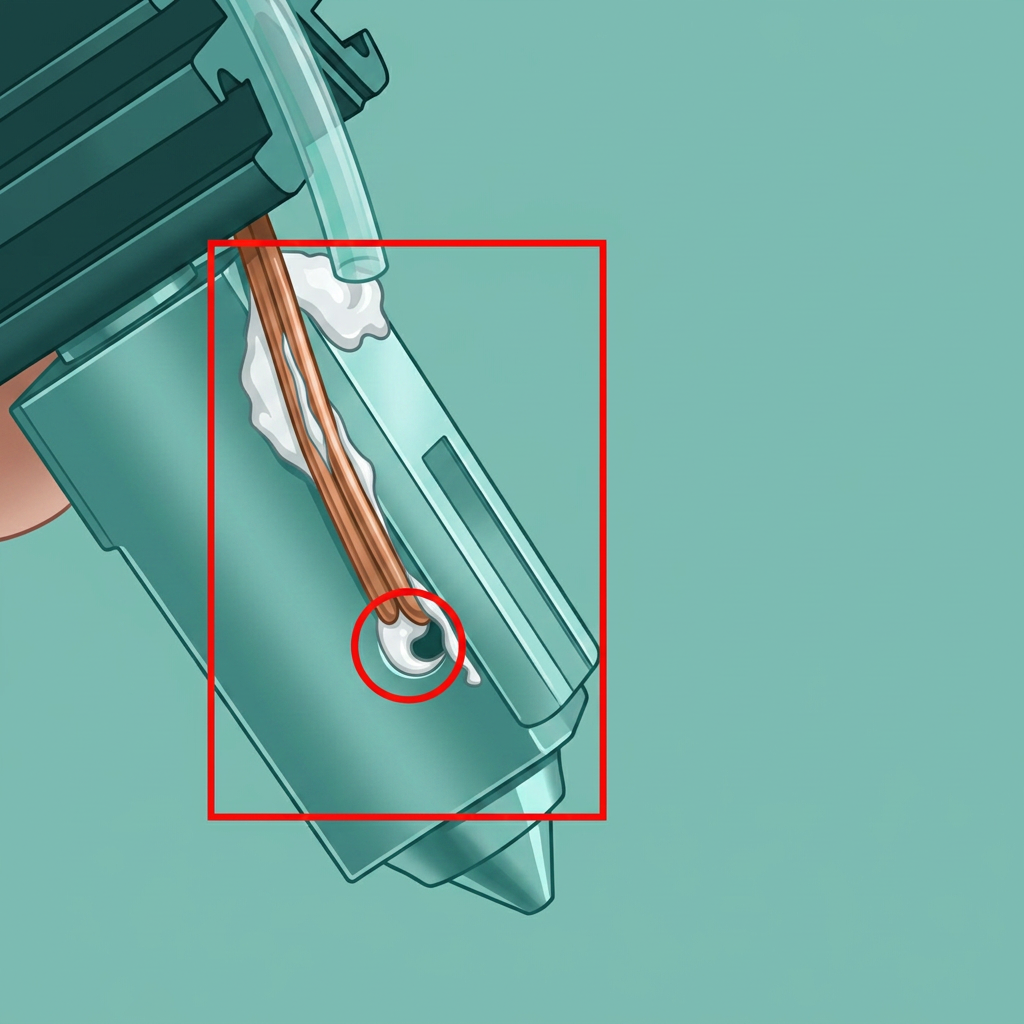

Шаг 5: Установите узел хотэнда В соответствии с рис. 2-5-1, нанесите специальную термопасту X1E (специальная для X1E, поддерживает 350°C); В соответствии с рис. 2-5-2, вставьте NTC в маленькое отверстие, вставьте до упора и установите керамический нагреватель; В соответствии с рис. 2-5-3, проверьте направление зажима и установите его для фиксации узла керамического нагревателя; В соответствии с рис. 2-5-4, установите силиконовый чехол хотэнда, установите вентилятор охлаждения хотэнда и закрепите 2 винтами C; В соответствии с рис. 2-5-5, установите узел хотэнда под узлом экструдера и закрепите 2 винтами B. Обратите внимание, что при затягивании винтов сначала их следует предварительно зафиксировать, а затем затянуть вместе, чтобы избежать смещения; В соответствии с рис. 2-5-6, последовательно подключите кабель узла керамического нагревателя и кабель вентилятора охлаждения хотэнда (разъем, отмеченный ×, не используется), и уложите кабели в зажим. Рис. 2-5-1 Рис. 2-5-2 Рис. 2-5-3 Рис. 2-5-4 Рис. 2-5-5 Рис. 2-5-6

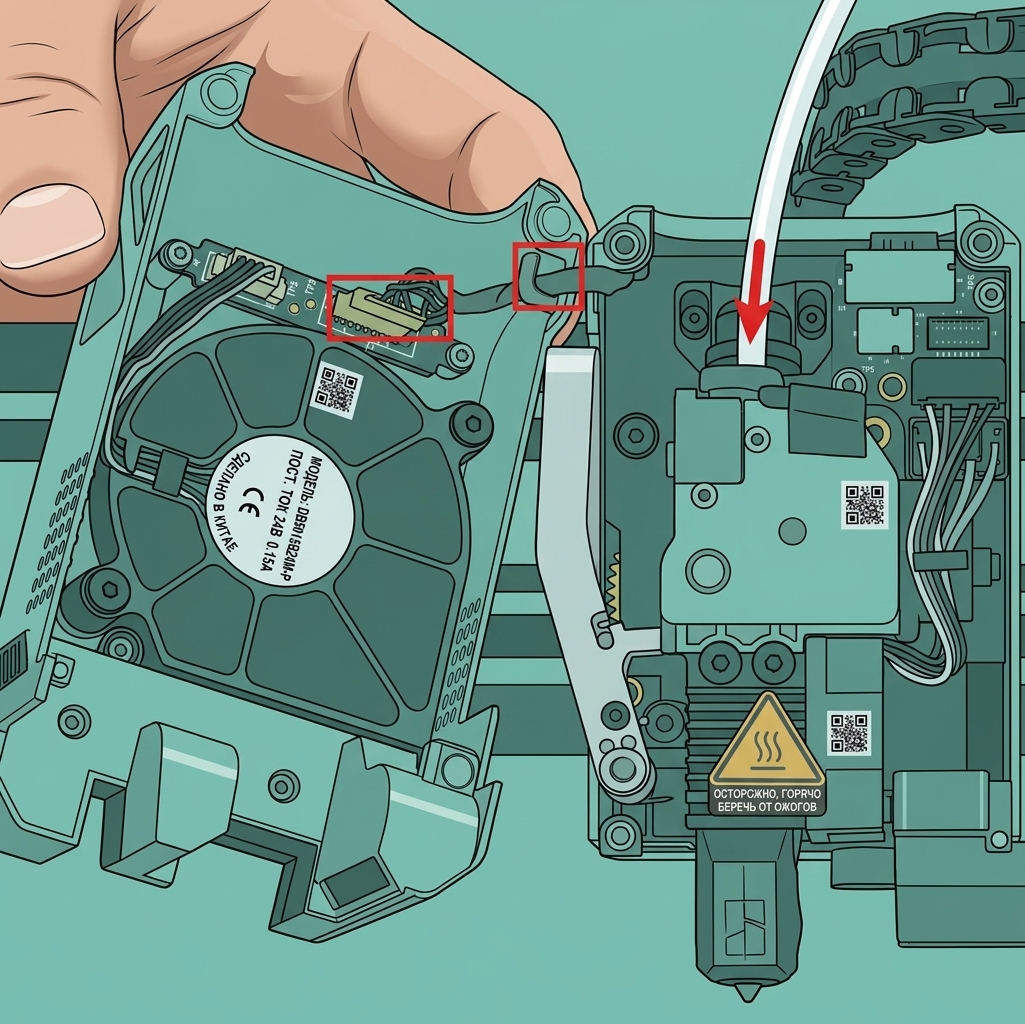

Шаг 6: Установите передний корпус В соответствии с рис. 2-6-1, поднимите рычаг ножа, вставьте нож в паз и затяните винт A; В соответствии с рис. 2-6-2, вставьте трубку PTFE, подключите кабель LOGO LED и закройте передний корпус. Рис. 2-6-1 Рис. 2-6-2 # Проверка работоспособности 1. Включите принтер и убедитесь, что светодиод логотипа на печатающей головке мигает при включении; 2. Управляйте через экран, нажмите на значок вентилятора охлаждения детали, чтобы убедиться, что вентилятор можно нормально включать и выключать; 3. Управляйте через экран, проверьте температуру хотэнда и установите температуру 50 градусов, убедитесь, что хотэнд может нормально нагреваться и вентилятор охлаждения хотэнда может нормально запускаться. Если тест не пройден, проверьте все соединения еще раз и попробуйте снова. Если это все равно не поможет, обратитесь в службу поддержки Bambu Lab. # Шаг калибровки после операции После этой операции выполните процедуру калибровки, чтобы убедиться, что все работает должным образом. # Заключительные замечания Мы надеемся, что подробное руководство, которым мы поделились с вами, было полезным и информативным. Мы хотим убедиться, что вы сможете выполнить его безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы призываем вас обратиться в нашу дружелюбную службу поддержки клиентов перед началом работы. Наша команда всегда готова помочь вам и ответить на любые ваши вопросы. Нажмите здесь, чтобы открыть новый запрос в нашей службе поддержки Мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
