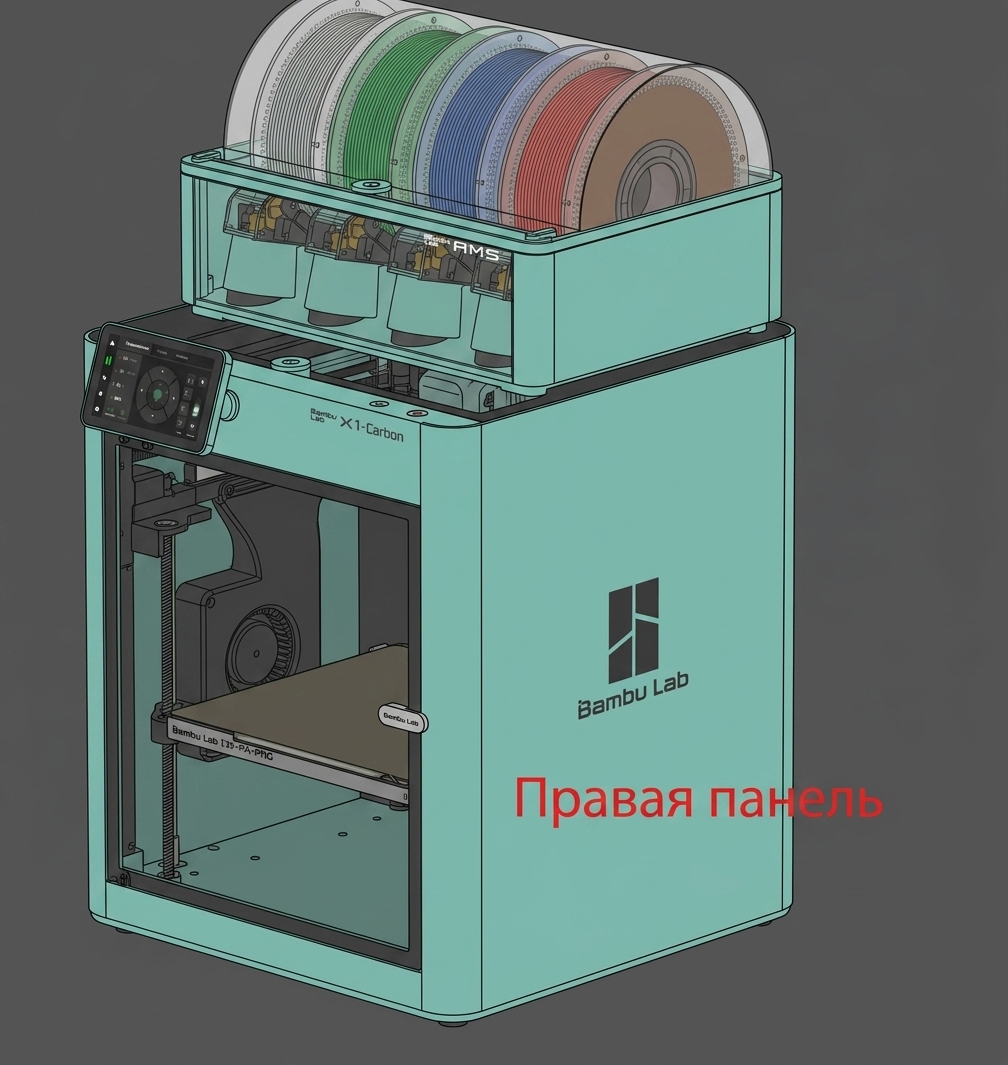

Что такое нагревательная платформа (V2) Нагревательная платформа принтеров серии X1 — это платформа, установленная внутри камеры принтера, которая может перемещаться вверх и вниз по оси Z и нагреваться до температуры, установленной пользователем. Установка подходящей температуры нагревательной платформы может эффективно улучшить адгезию между моделью и печатной платформой и предотвратить деформацию модели.

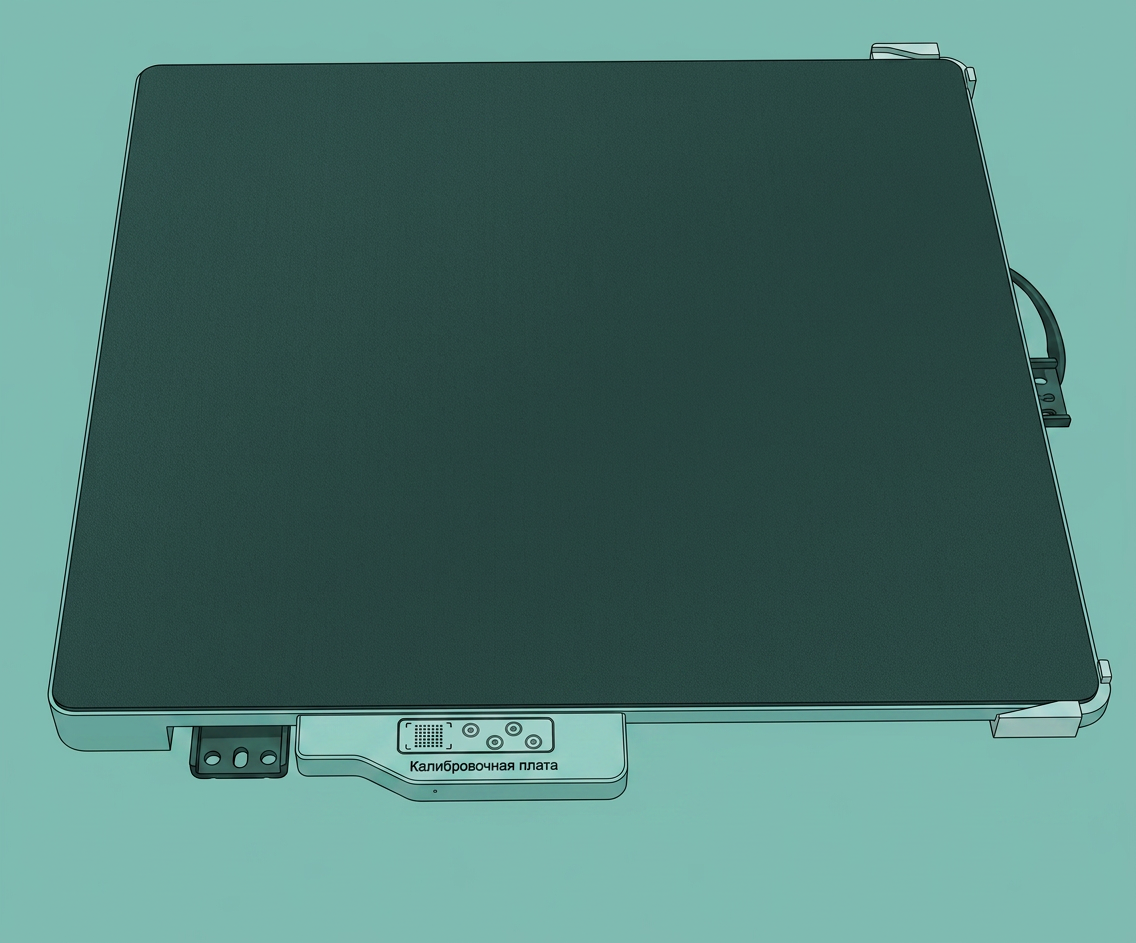

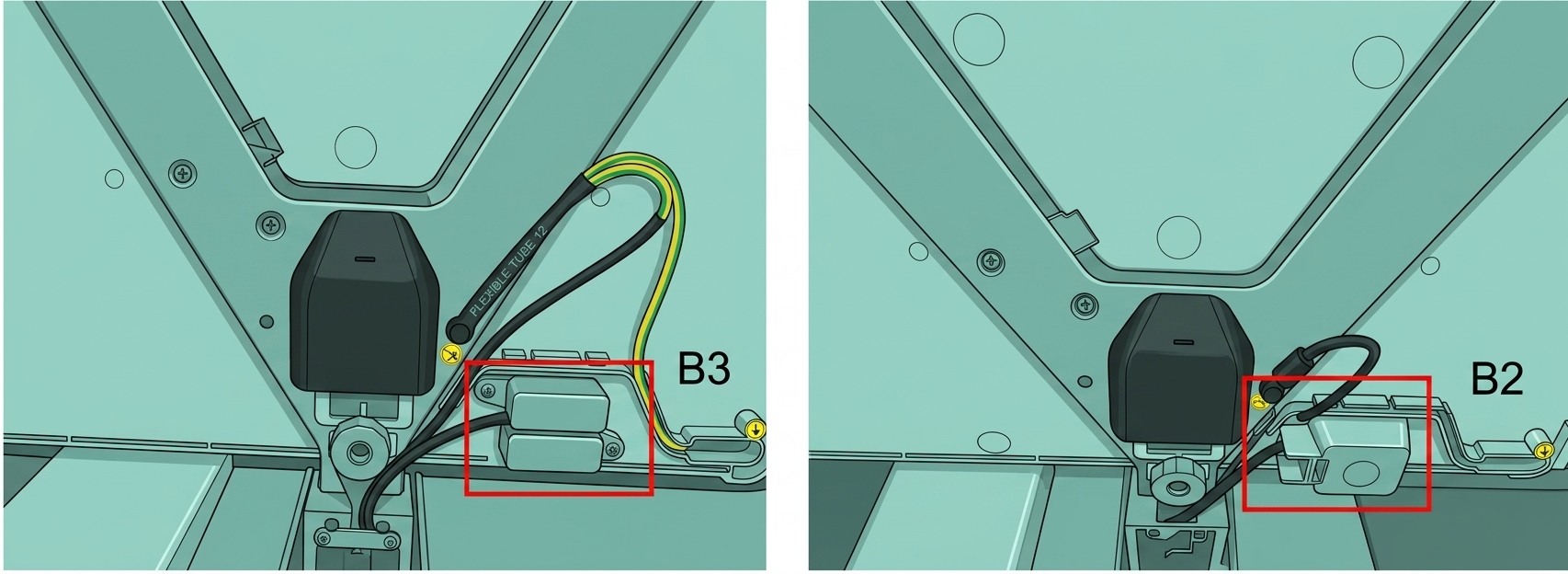

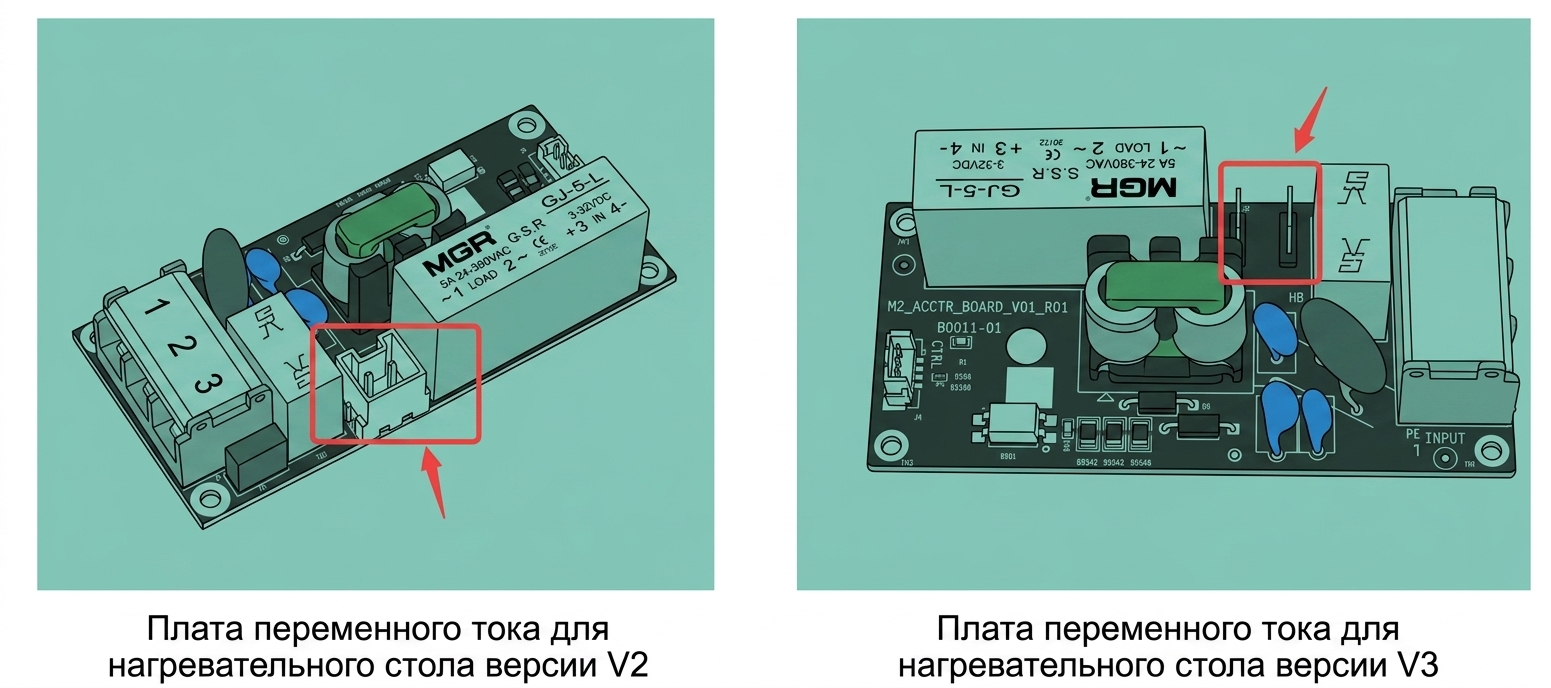

В чем разница между нагревательной платформой V3 и V2 Замена нагревательной платформы (V3) Принтеры серии X1 на рынке оснащены нагревательными платформами V2 и V3, и в ближайшем будущем все они будут переведены на V3. Нагревательную платформу V3 легче заменить, чем V2, но функциональной разницы нет. Это изменение является результатом изменений в нашем производственном графике. Кроме того, обратите внимание, что разные версии нагревательной платформы должны соответствовать соответствующей версии платы AC. Если ваш принтер изначально был оснащен нагревательной платформой V2, а вы хотите перейти на V3, вам также необходимо заменить оригинальную плату AC на принтере на плату AC, используемую для нагревательной платформы V3. Плата AC (для нагревательной платформы версии V2) Плата AC (для нагревательной платформы версии V3) Кроме того, если вы выберете комбинацию нагревательной платформы V3 плюс плата AC для замены оригинальной нагревательной платформы V2, но из-за разницы в кабелях подключения вам все равно потребуется следовать инструкциям по замене нагревательной платформы V2 на этой странице.
Когда использовать это руководство 1. Нагревательная платформа не нагревается, и было проверено, что все разъемы находятся в нормальном состоянии; (Вы можете обратиться к этой викиУстранение неполадок с ненагревающейся платформойx1/troubleshooting/heatbed-not-heat-upдля проверки соединений.) 2. Физическое повреждение или очевидная деформация, влияющая на функцию; 3. Сервисная команда заключила, что нагревательную платформу необходимо заменить.
Необходимые инструменты и материалы Новая нагревательная платформа - Шестигранный ключ H1.5/H2.0 - Пинцет - 3 винта для фиксации ползунков оси Z (если остались после распаковки) - Необходимая лента и клей Клей-герметик, только для справки
Предупреждение о безопасности и состояние машины перед началом работы Перед началом работы по данному руководству убедитесь, что машина выключена.
Руководство по эксплуатации

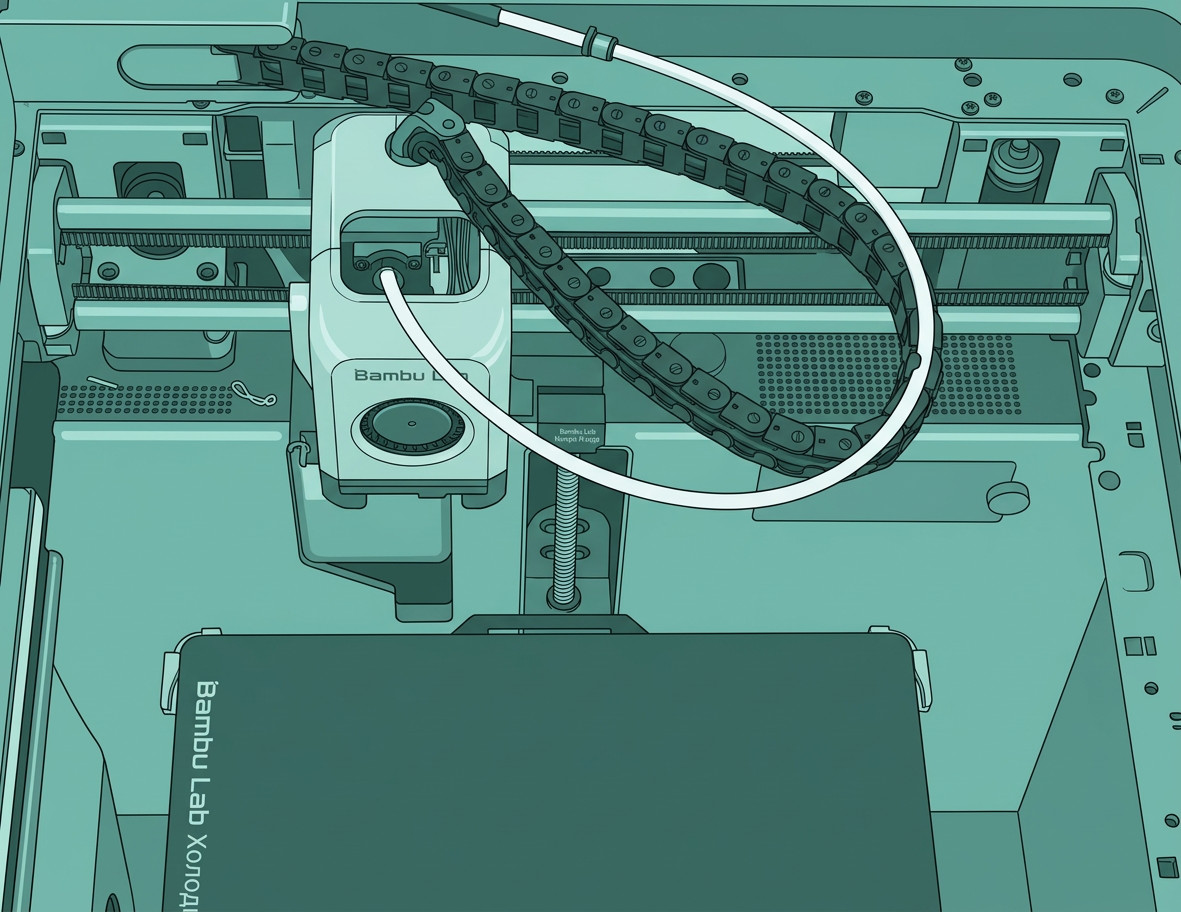

Шаг 1 - Отрегулируйте высоту нагревательной платформы Включите принтер и переместите нагревательную платформу примерно на среднюю высоту, коснувшись экрана. Затем выключите принтер, отсоедините шнур питания и снимите верхнюю стеклянную пластину.
Шаг 2 - Снимите винты задней крышки ПРИМЕЧАНИЕ: В этой процедуре используется много винтов. Пожалуйста, пометьте их и сгруппируйте в отдельные секции, чтобы избежать проблем. Снимите 10 винтов и 4 винта с задней крышки, как показано на рисунке. Существует 2 типа винтов, поэтому держите их отдельно и запомните, какие куда идут.
Шаг 3 - Снимите заднюю крышку Снимите заднюю крышку, сначала разблокировав порт натяжения ремня с правой стороны, а затем с левой, чтобы избежать застревания.
Шаг 4 - Снимите кабельный канал Открутите винты и снимите кабельный канал. На некоторых принтерах есть два винта (#2 и #3) для крепления кабельного канала, а на других — только три (#1, #2 и #3); обратитесь к вашей конкретной ситуации. Разблокируйте защелку под каналом и отсоедините кабели нагревательной платформы от нижней части канала.
Шаг 5 - Снимите защитную крышку модуля питания Снимите 6 винтов с помощью шестигранного ключа H1.5, а затем снимите защитную крышку.

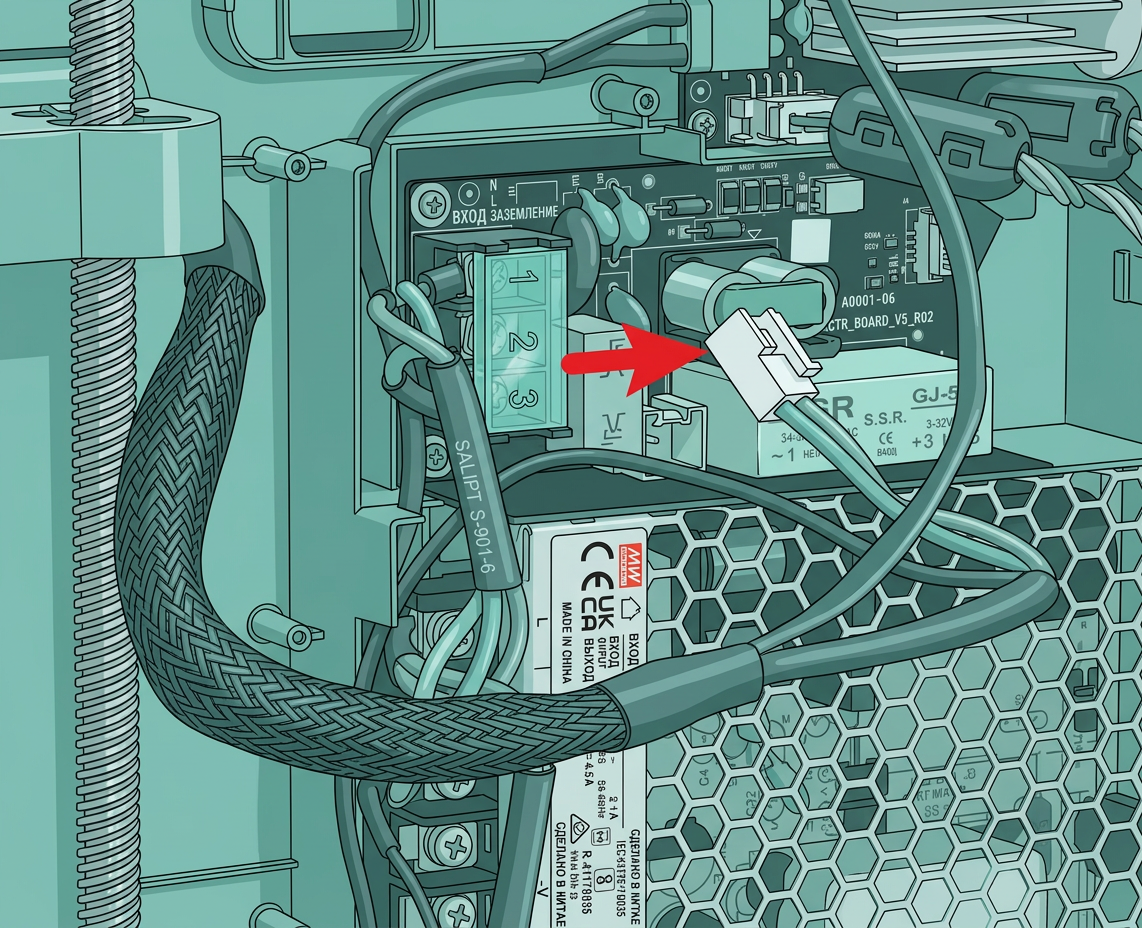

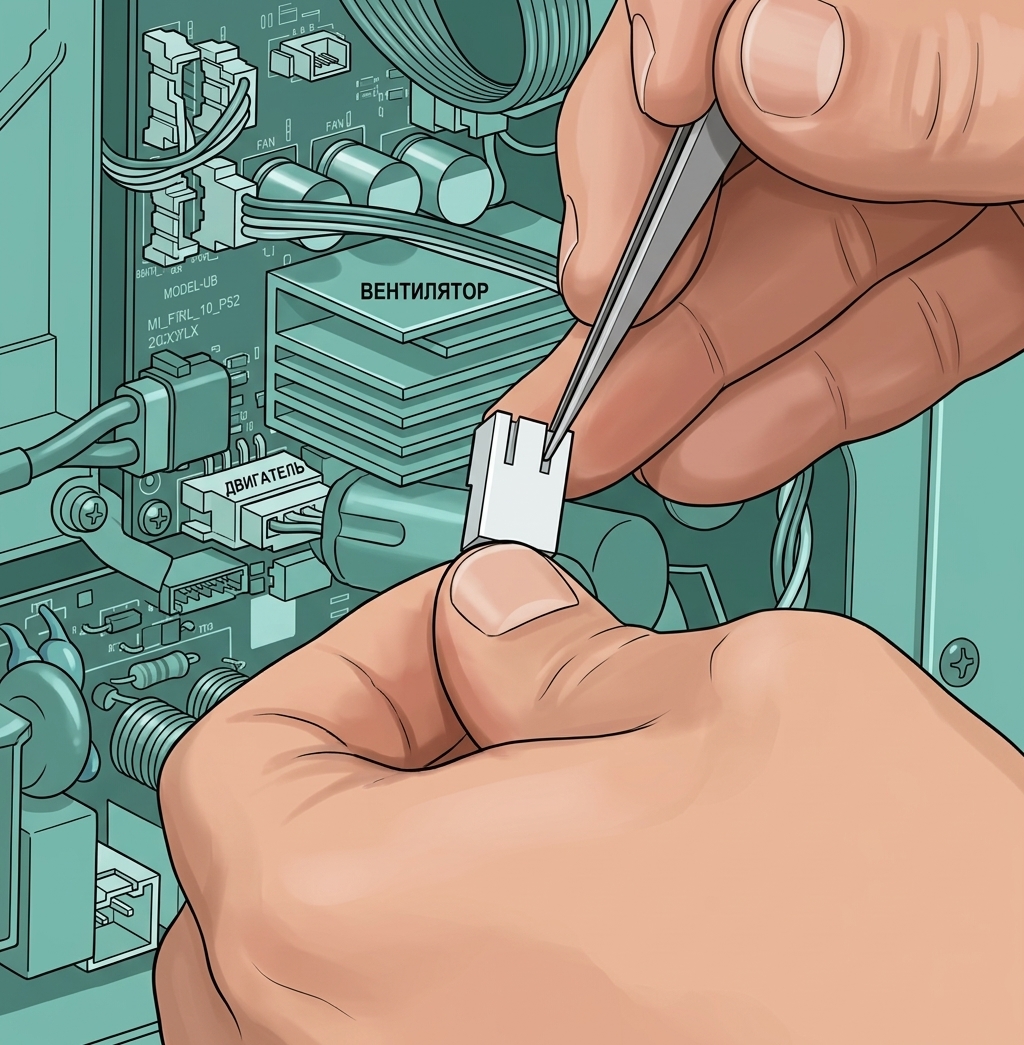

Шаг 6 - Снимите разъем питания Отсоедините кабель питания нагревательной платформы, а затем с помощью пинцета нажмите на два контакта разъема, чтобы извлечь его.
Шаг 7 - Отсоедините соединительный кабель нагревательной платформы Используйте фен, чтобы нагреть белый силиконовый гель на разъеме, чтобы размягчить его, затем используйте пинцет, чтобы удалить часть силиконового геля, а затем отсоедините соединительный кабель.
Шаг 9 - Снимите заземляющий кабель Снимите 1 винт, ослабьте заземляющий кабель нагревательной платформы и вытащите заземляющий кабель.
Шаг 10 - Снимите ленты и сетку Снимите ленту, обернутую вокруг кабелей нагревательной платформы, и снимите защитную сетку.
Шаг 11 - Открутите нагревательную платформу Снимите 6 винтов, крепящих нагревательную платформу, и осторожно переверните нагревательную платформу, чтобы обнажить кабели под ней. (Три головки винтов закрыты наклейками.) На некоторых винтах есть черные наклейки, которые можно безопасно проколоть.

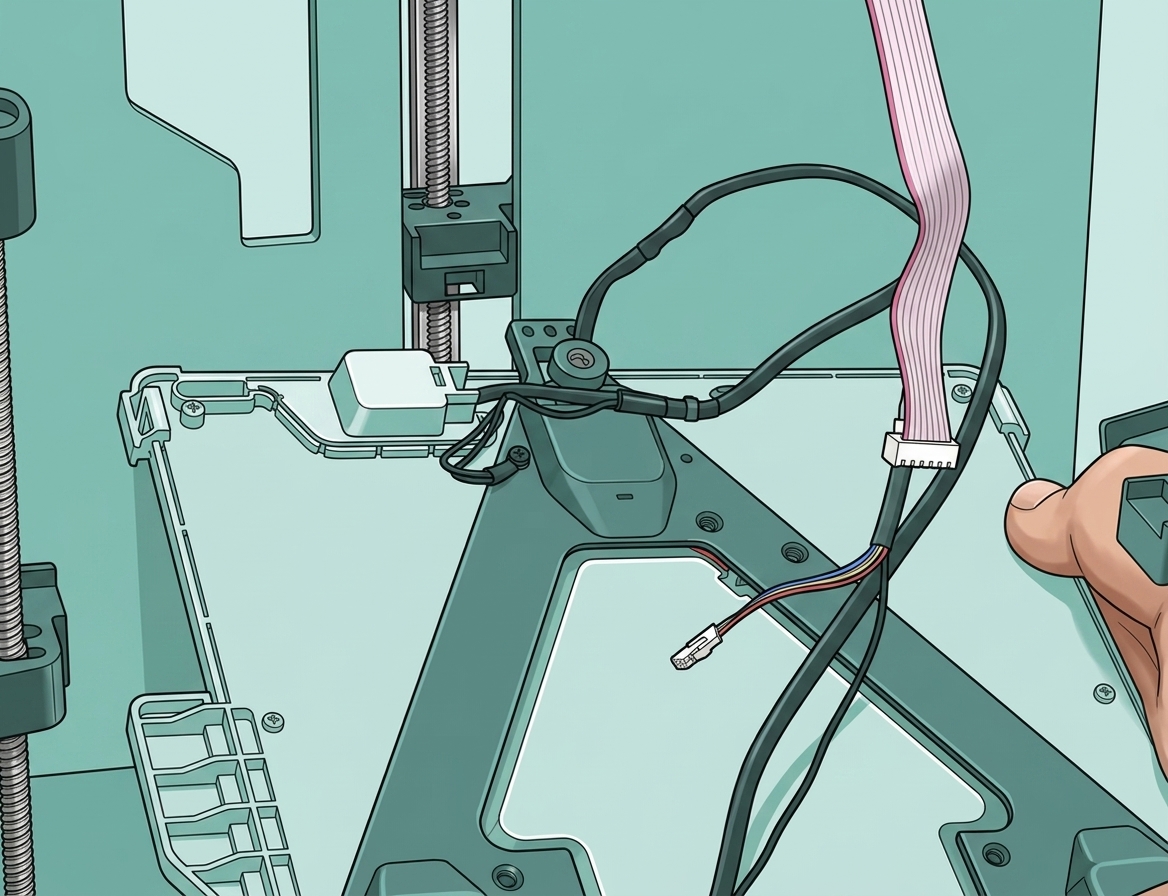

Шаг 12 - Вытяните кабель нагревательной платформы, снимите старую нагревательную платформу Одновременно работайте обеими руками: протолкните кабели к нагревательной платформе и потяните с другой стороны, верните все кабели к нагревательной платформе и, наконец, снимите модуль нагревательной платформы.

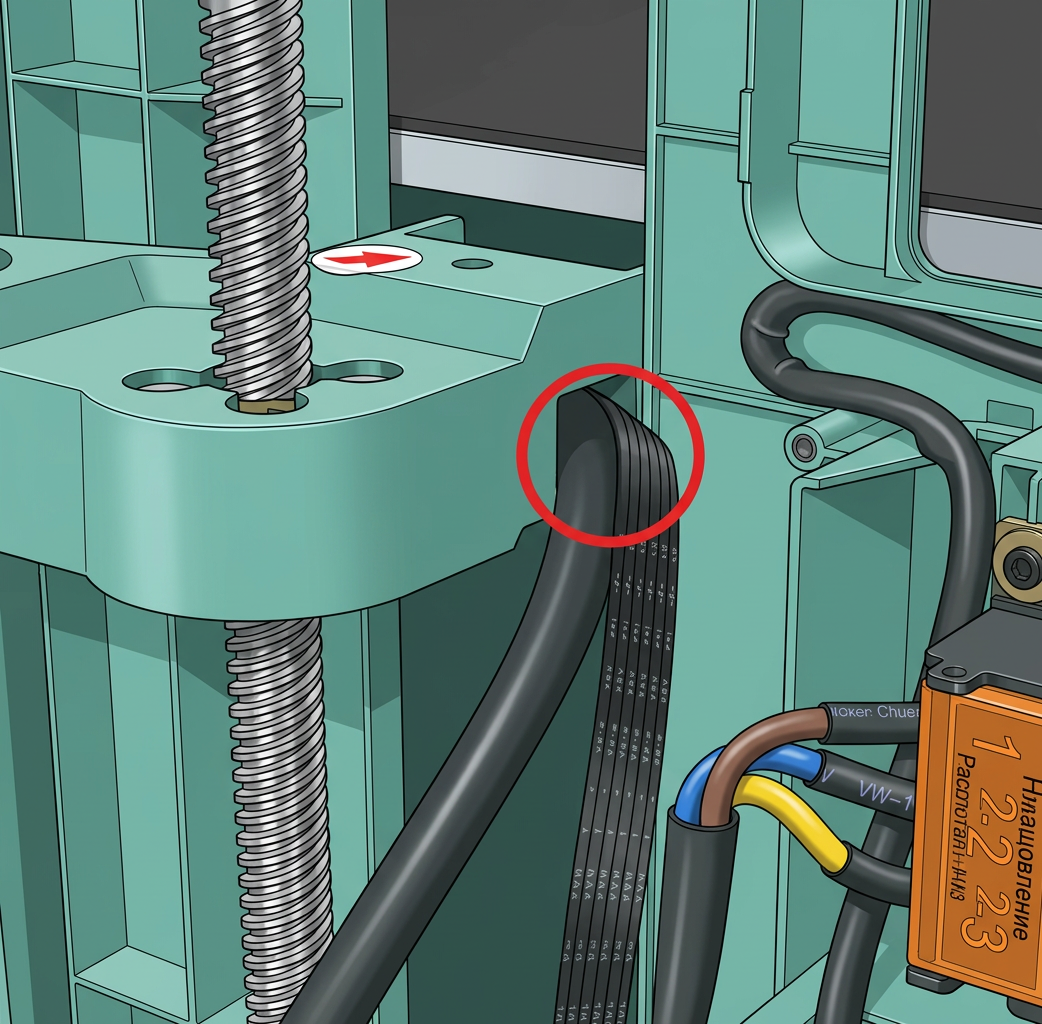

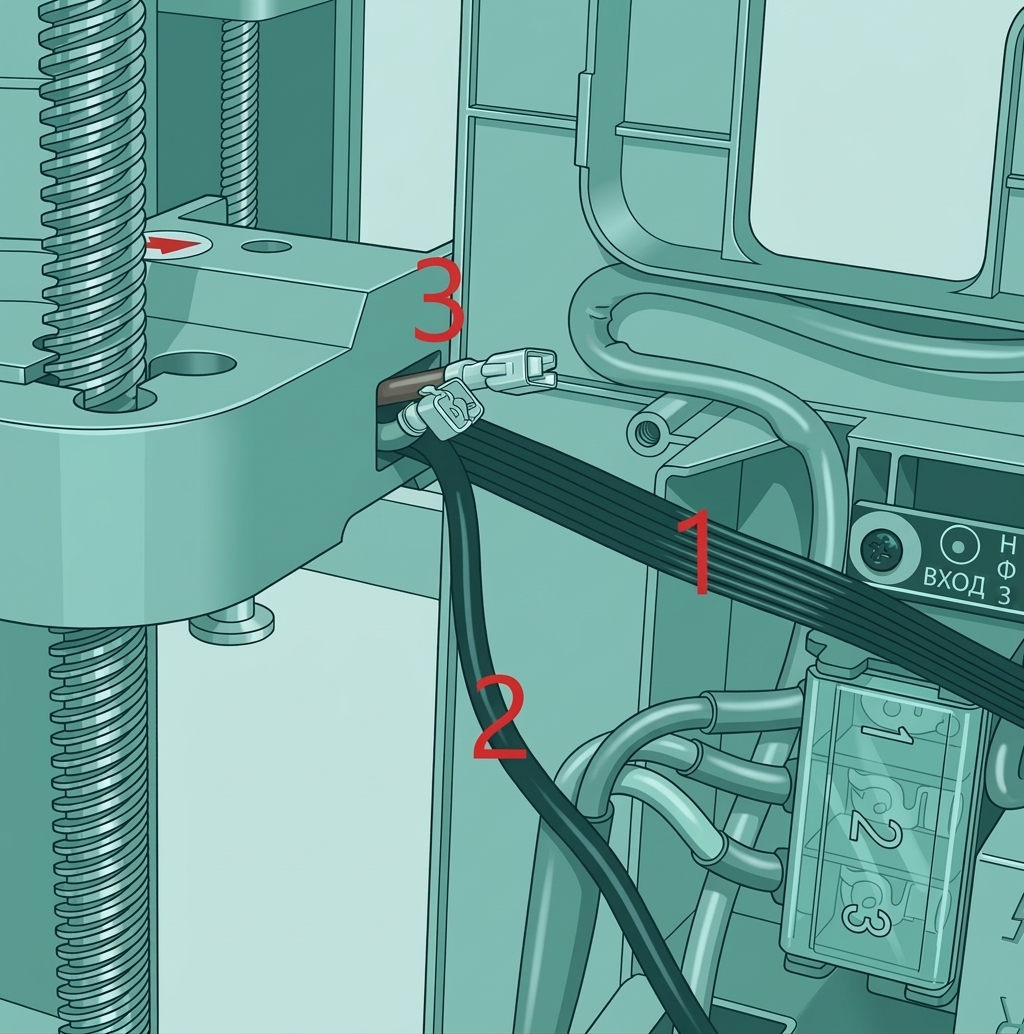

Шаг 13 - Пропустите кабели новой нагревательной платформы Поместите новую нагревательную платформу по диагонали в корпус, последовательно пропустите кабели через отверстия для кабелей на заднем ползуне (наружу сбоку, сначала соединительный кабель, затем заземляющий кабель, наконец, 2-контактный кабель питания), медленно потяните кабели, и после вытягивания всех кабелей поместите нагревательную платформу на ползуны. Убедитесь, что нагревательная платформа установлена на место.

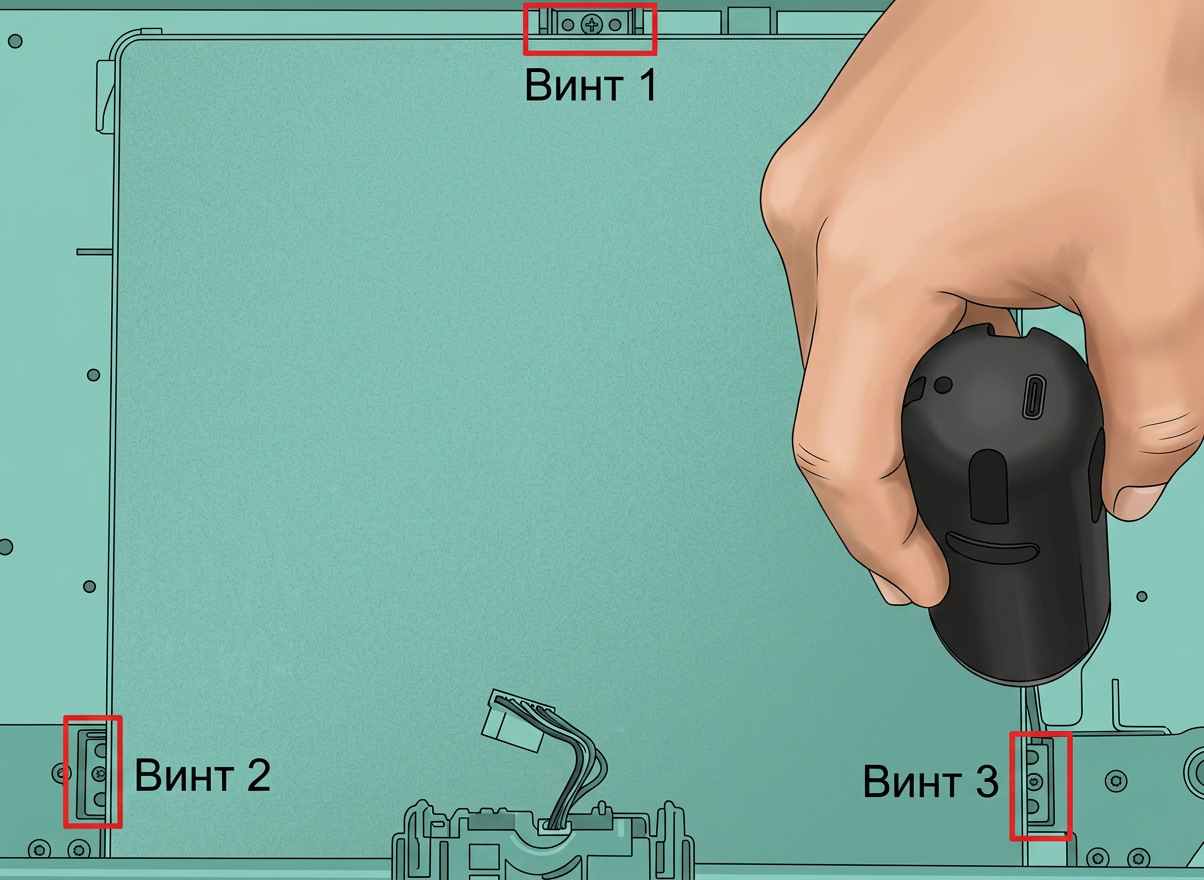

Шаг 14 - Опустите нагревательную платформу вниз Слегка наклоните принтер, потяните за ремень оси Z, чтобы полностью опустить нагревательную платформу вниз, и закрепите 3 ползуна винтами (рекомендуется).
Шаг 15 - Закрепите нагревательную платформу Последовательно вставьте 6 винтов крепления нагревательной платформы, не затягивая их сразу. Убедившись, что нагревательная платформа установлена правильно, переместите ее к передней дверце, а затем затяните 6 винтов.

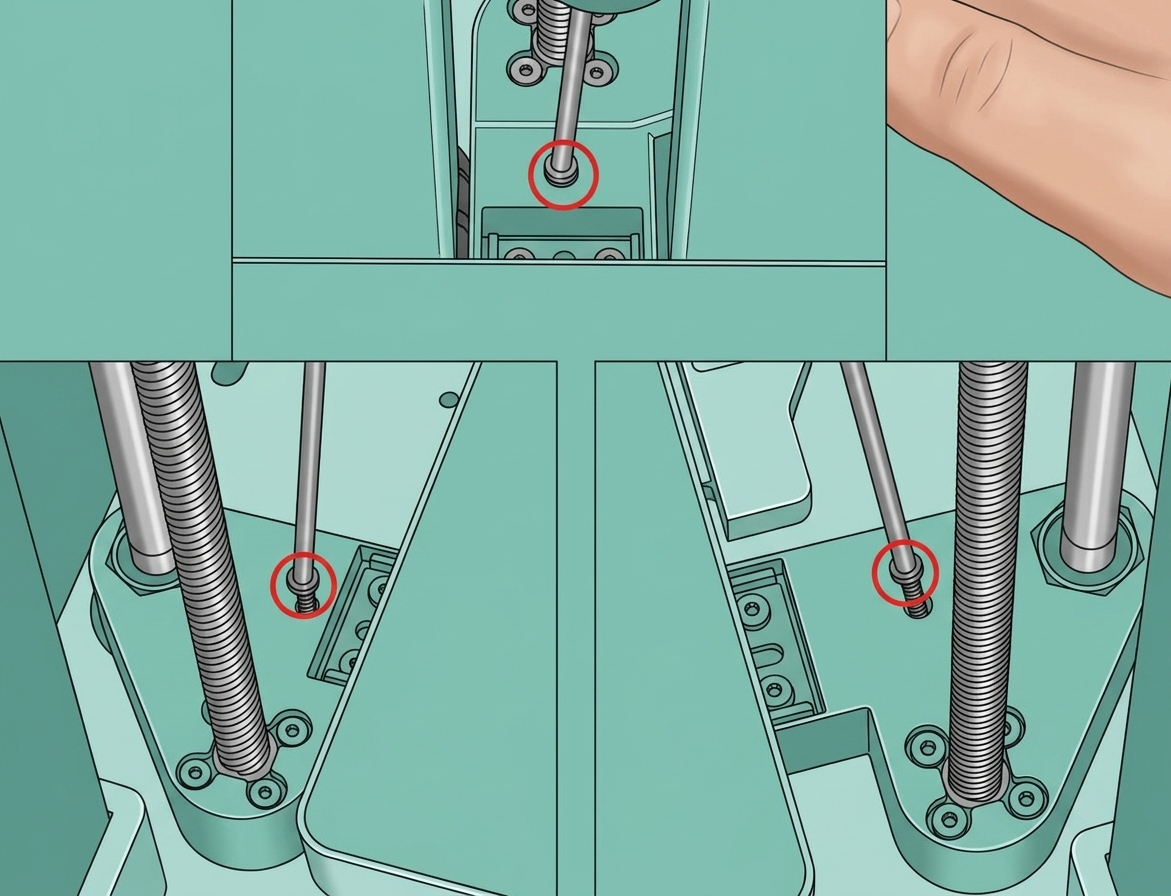

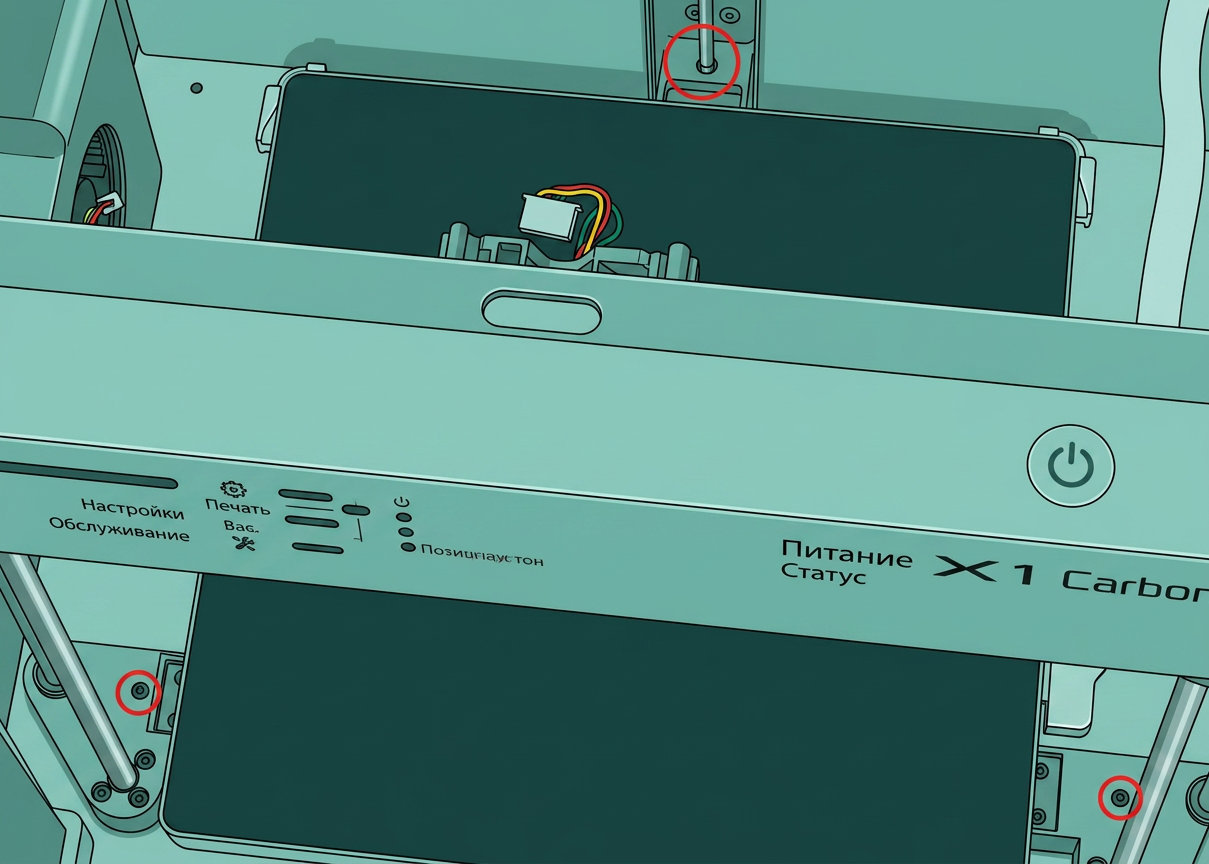

Шаг 16 - Снимите 3 фиксирующих винта ползунов После фиксации нагревательной платформы снимите 3 винта, крепящих ползуны.
Шаг 17 - Упорядочьте кабели Разложите кабели нагревательной платформы, установите защитную сетку и закрепите оба конца сетки лентой.

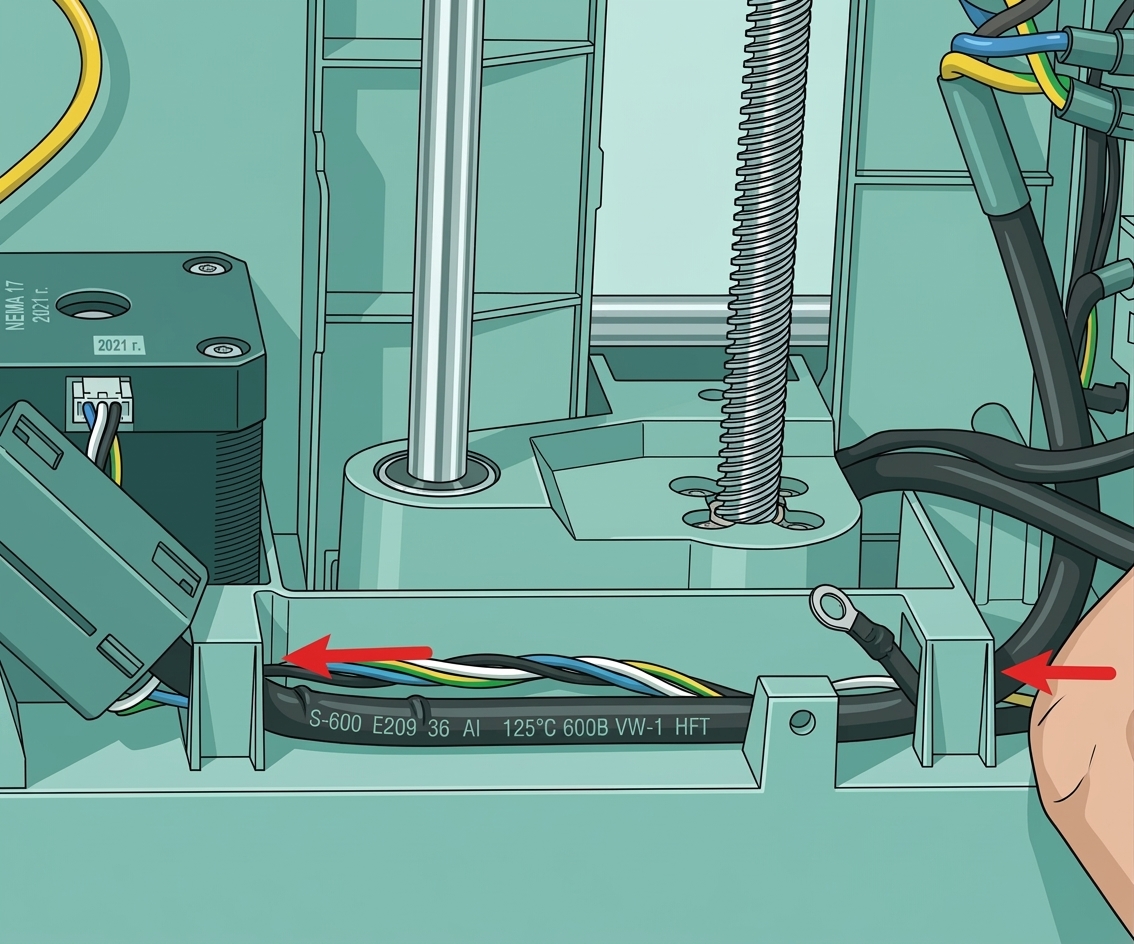

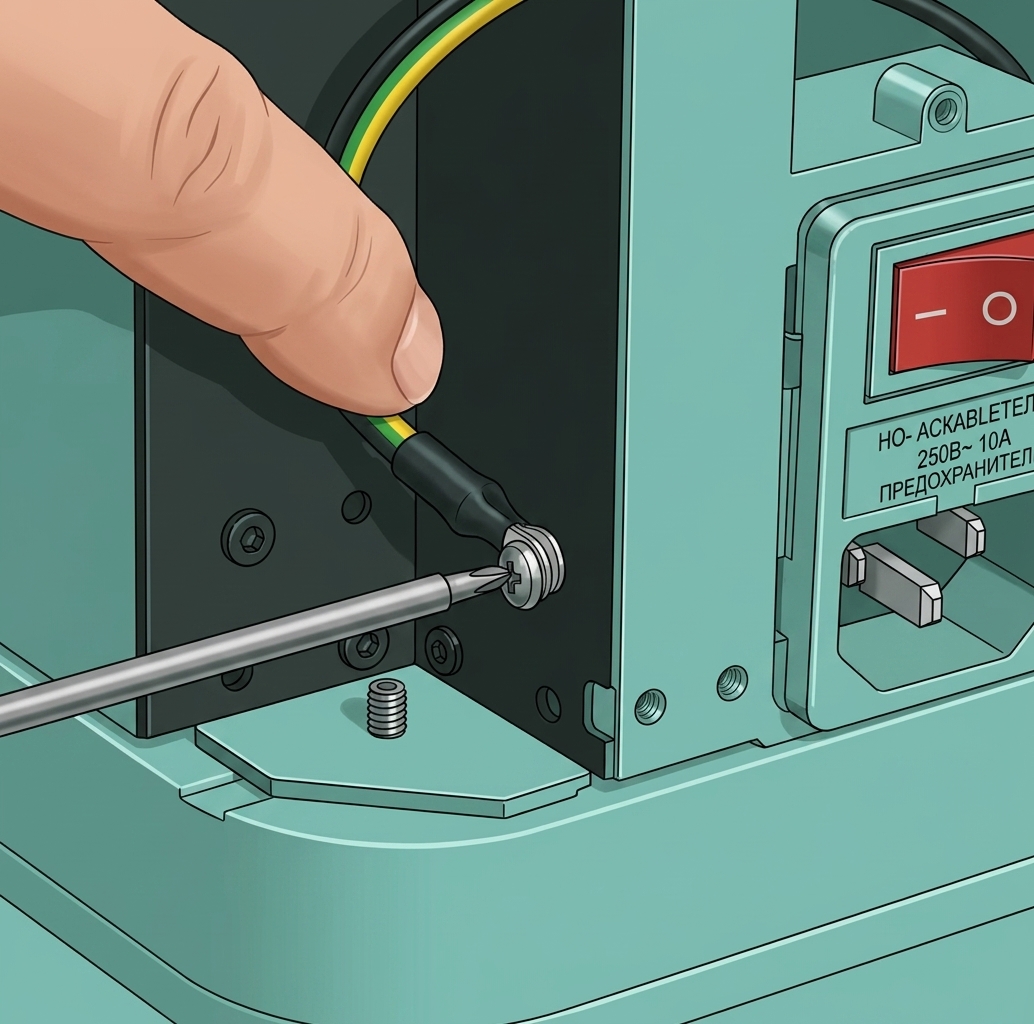

Шаг 18 - Установите заземляющий кабель Пропустите заземляющий кабель через отверстия для кабелей, подсоедините его к соответствующему положению правой стойки передней дверцы и вкрутите винт, чтобы закрепить заземляющий кабель питания и заземляющий кабель нагревательной платформы вместе.
Шаг 19 - Установите разъем питания и подключите его к плате AC Установите разъем питания, а затем подключите кабель питания нагревательной платформы к разъему на плате AC.

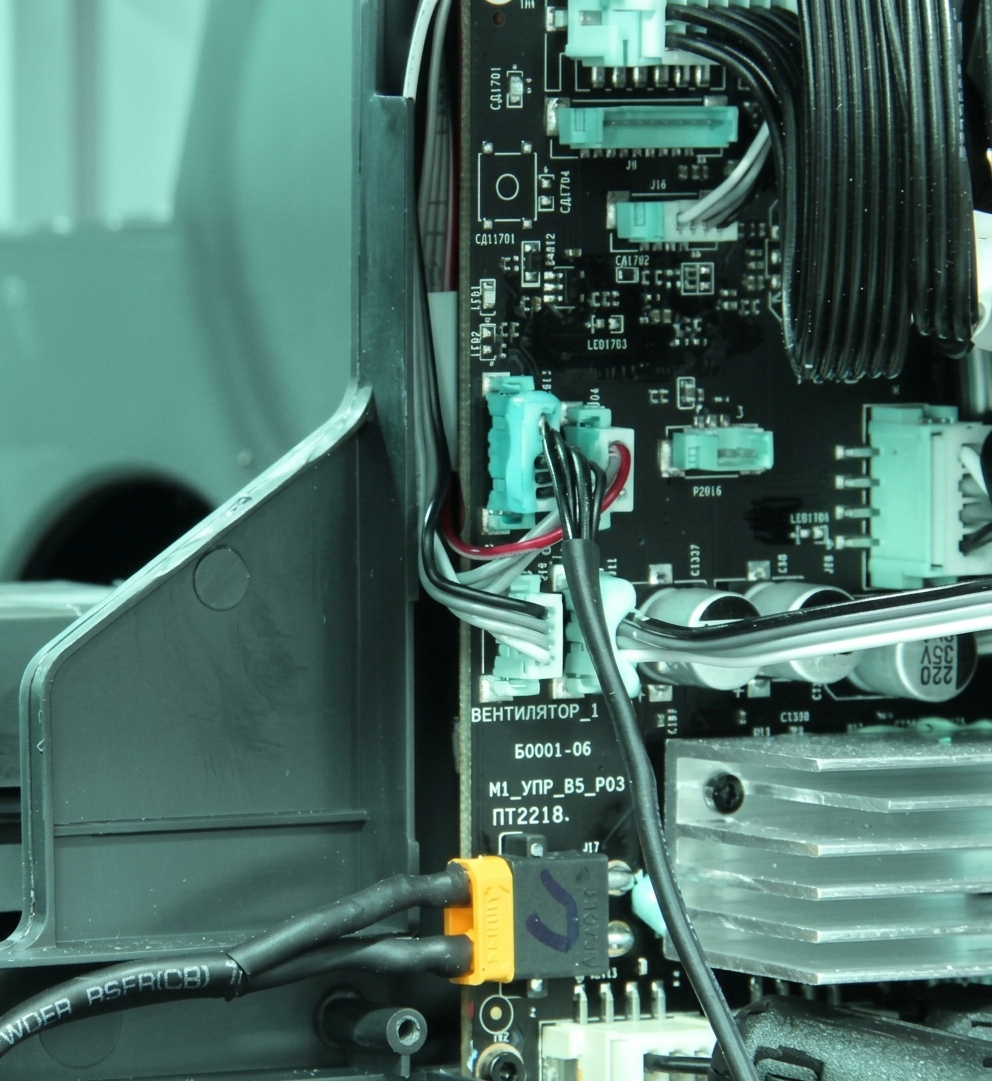

Шаг 20 - Подключите соединительный кабель нагревательной платформы Подключите соединительный кабель нагревательной платформы к соответствующему разъему на плате MC и убедитесь, что он вставлен на место. Рекомендуется добавить силиконовый гель для усиления.

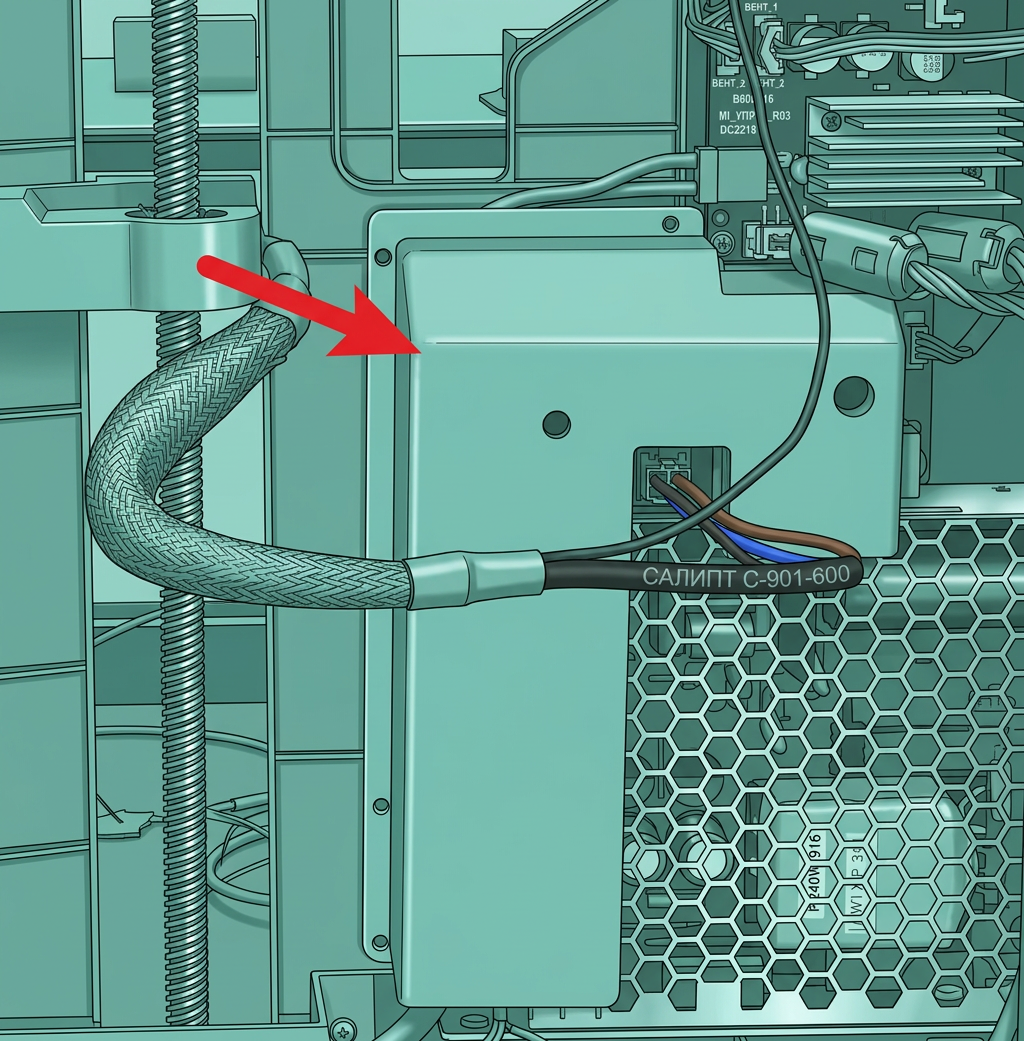

Шаг 21 - Установите защитную крышку модуля питания Установите защитную крышку модуля питания и закрепите ее 6 винтами.
Шаг 22 - Установите кабельный канал Установите кабельный канал, обратите внимание на защелки с обеих сторон и закрепите его 2 винтами.

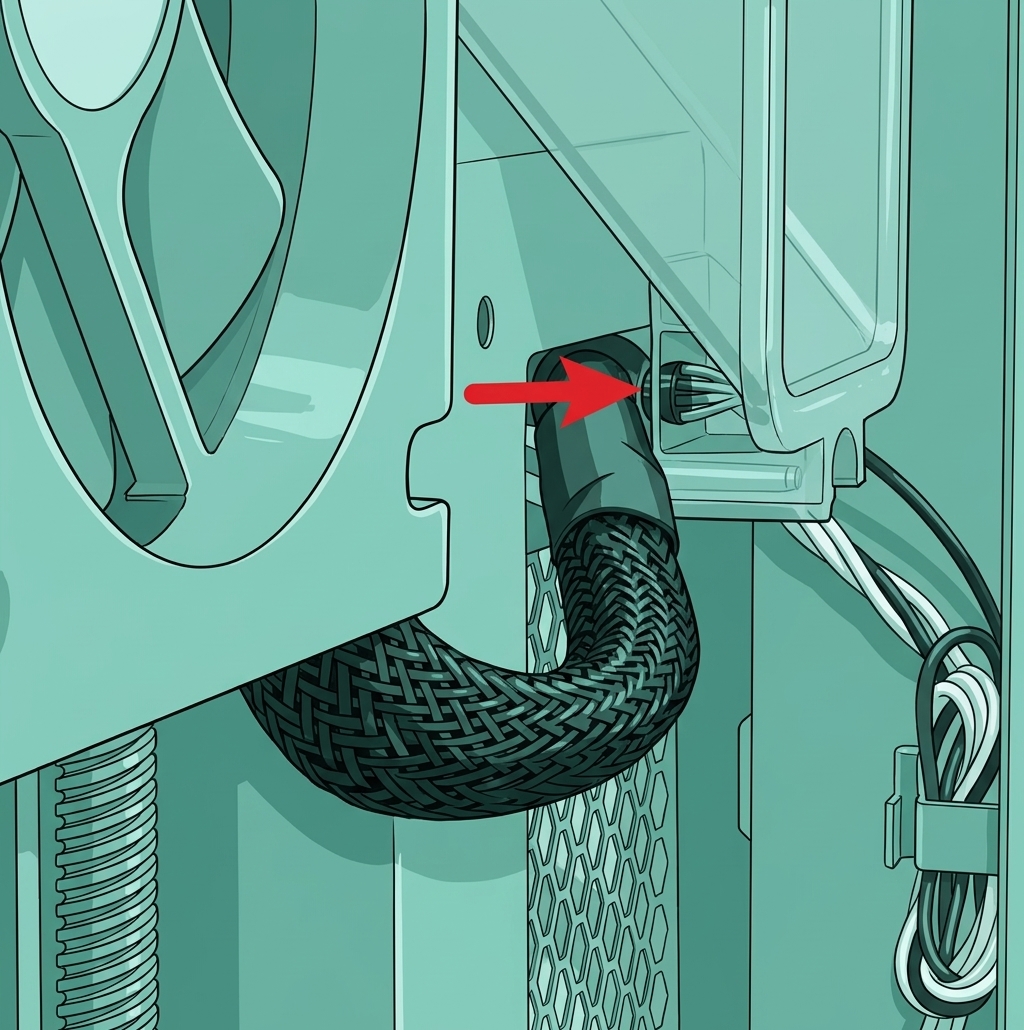

Шаг 23 - Установите зажим для кабеля Установите зажим для кабеля нагревательной платформы, затем вставьте зажим в монтажное отверстие на нижней стороне канала.

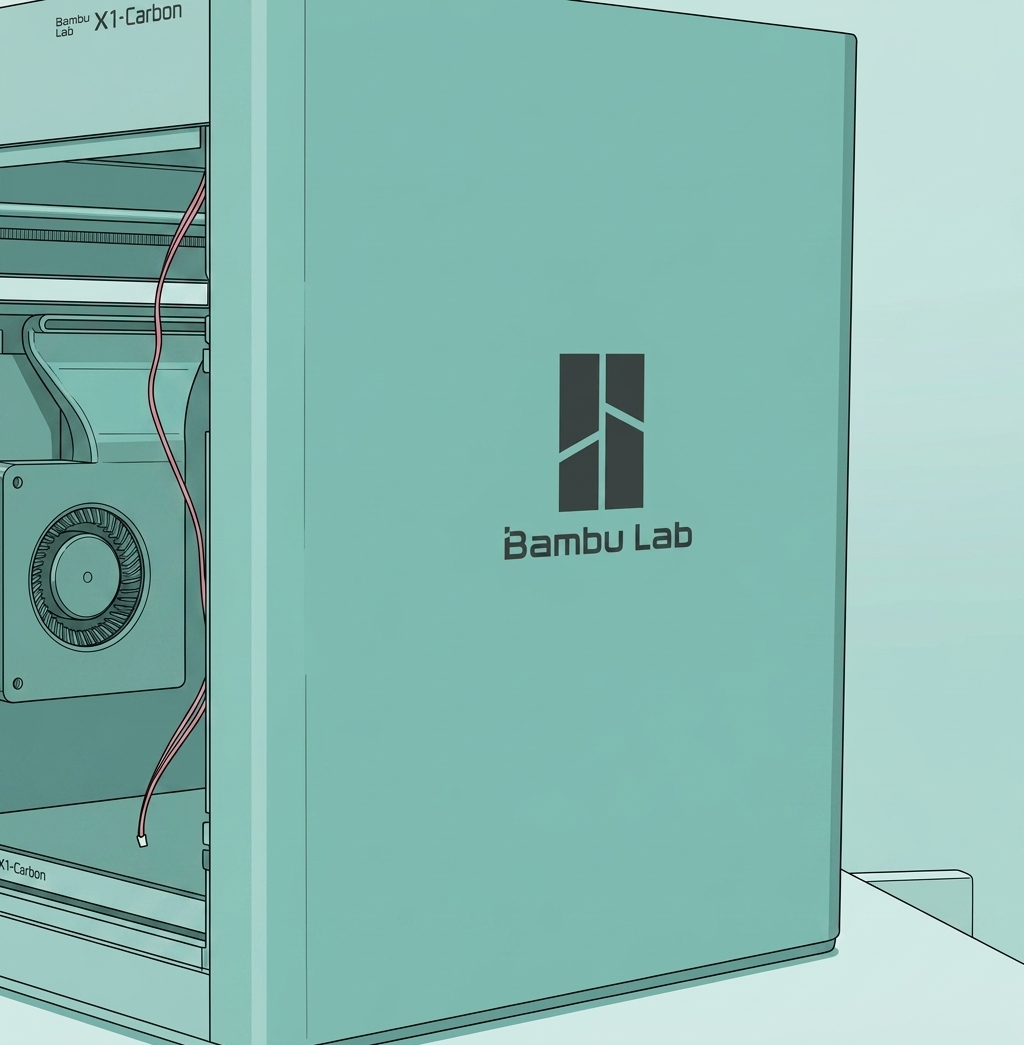

Шаг 25 - Установите заднюю крышку Пропустите трубку PTFE через кронштейн трубки, сначала установите порт натяжения ремня с правой стороны, а затем с левой, чтобы установить заднюю крышку.
Как проверить завершение/успех Подключите шнур питания и включите питание. Запустите операцию самотестирования устройства, как показано ниже, и если ошибок не возникнет, замена прошла успешно. В случае возникновения проблем сначала повторите шаги и проверьте все соединения, чтобы попробовать снова. Если проблемы сохраняются, обратитесь в сервисную службу за дальнейшей помощью.
