Что такое кабель сигнала нагревательной платформы (V2 нагревательная платформа)

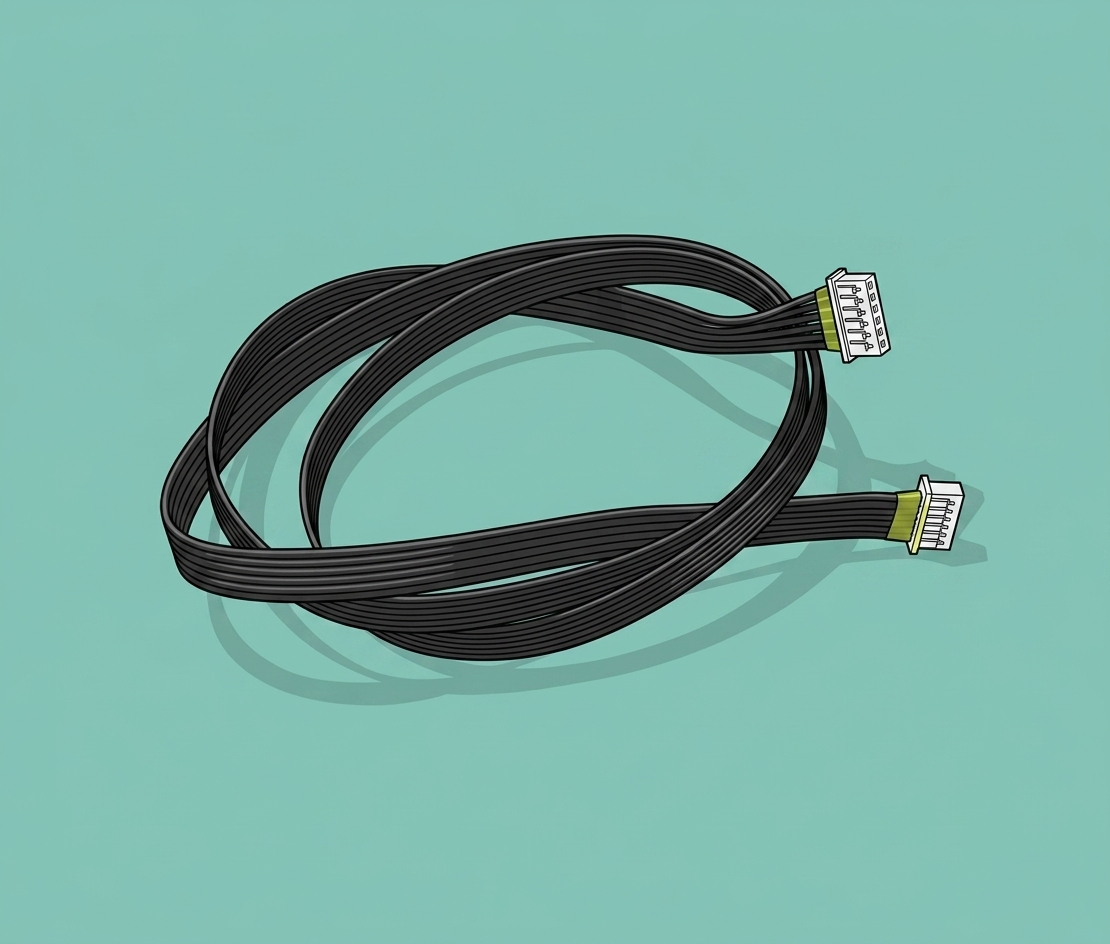

Кабель сигнала нагревательной платформы — это 6-контактный кабель, соединяющий нагревательную платформу и плату MC.
Нажмите здесь, чтобы посмотреть руководство по замене для серии P1.
Когда использовать
1. Температура нагревательной платформы ненормальная, и было проверено, что разъемы в нормальном состоянии;
2. Температура нагревательной платформы теряется во время движения платформы или печати;
3. Видимые повреждения кабеля или разъема;
4. После подтверждения командой послепродажного обслуживания необходимо заменить сигнальный кабель.
Необходимые инструменты и материалы
Новый кабель сигнала нагревательной платформы (6-контактный)
- Шестигранный ключ H1.5/H2.0
- Пинцет
- Фен
- 3 винта крепления ползуна оси Z (если остались после распаковки)
- Необходимый скотч и клей
Силиконовый клей, только для справки
Предупреждение о безопасности и состояние машины перед началом работы
Перед началом работы по данному руководству убедитесь, что машина выключена.
Руководство по эксплуатации
Шаг 1 - Снимите нагревательную платформу с принтера
Обратитесь к шагам 1–12 в разделе «Замена нагревательной платформы», чтобы разобрать принтер и снять нагревательную платформу.
Шаг 2 - Снимите регулировочные гайки

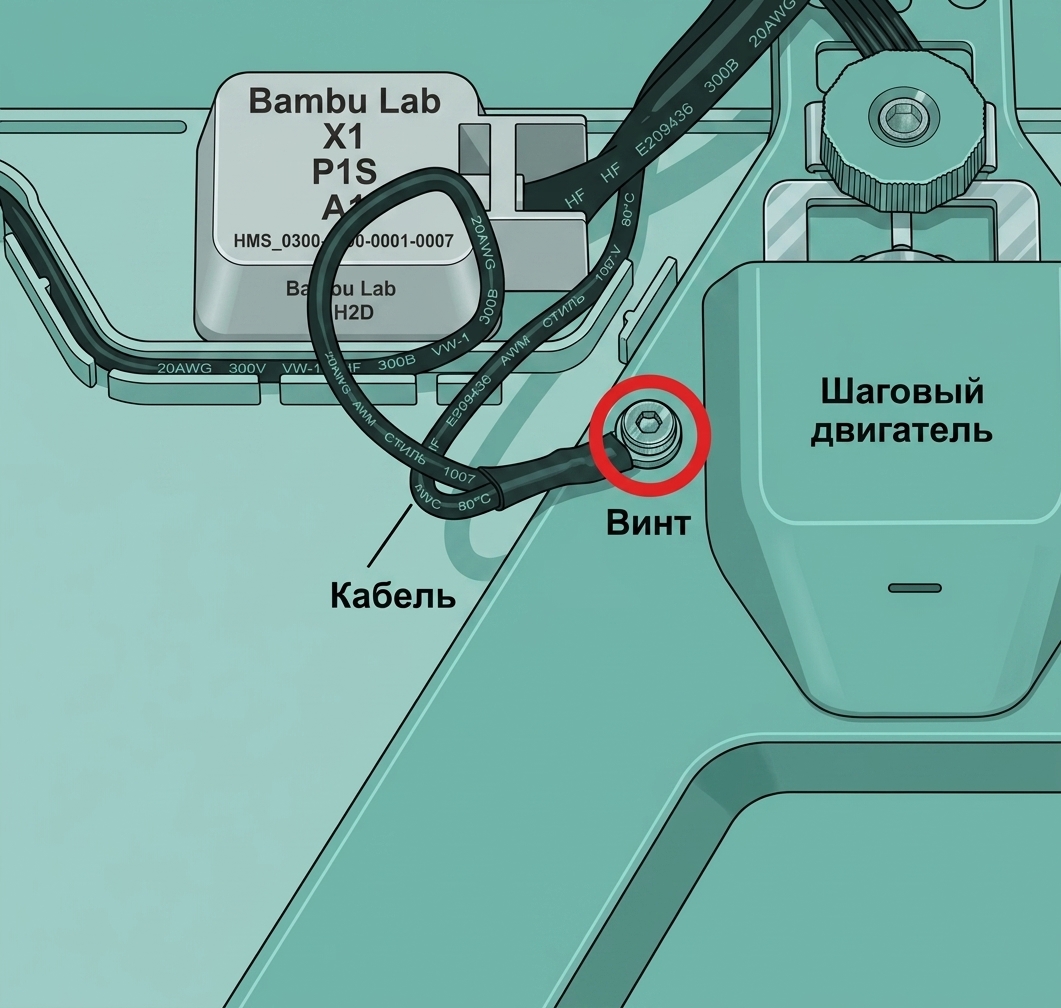

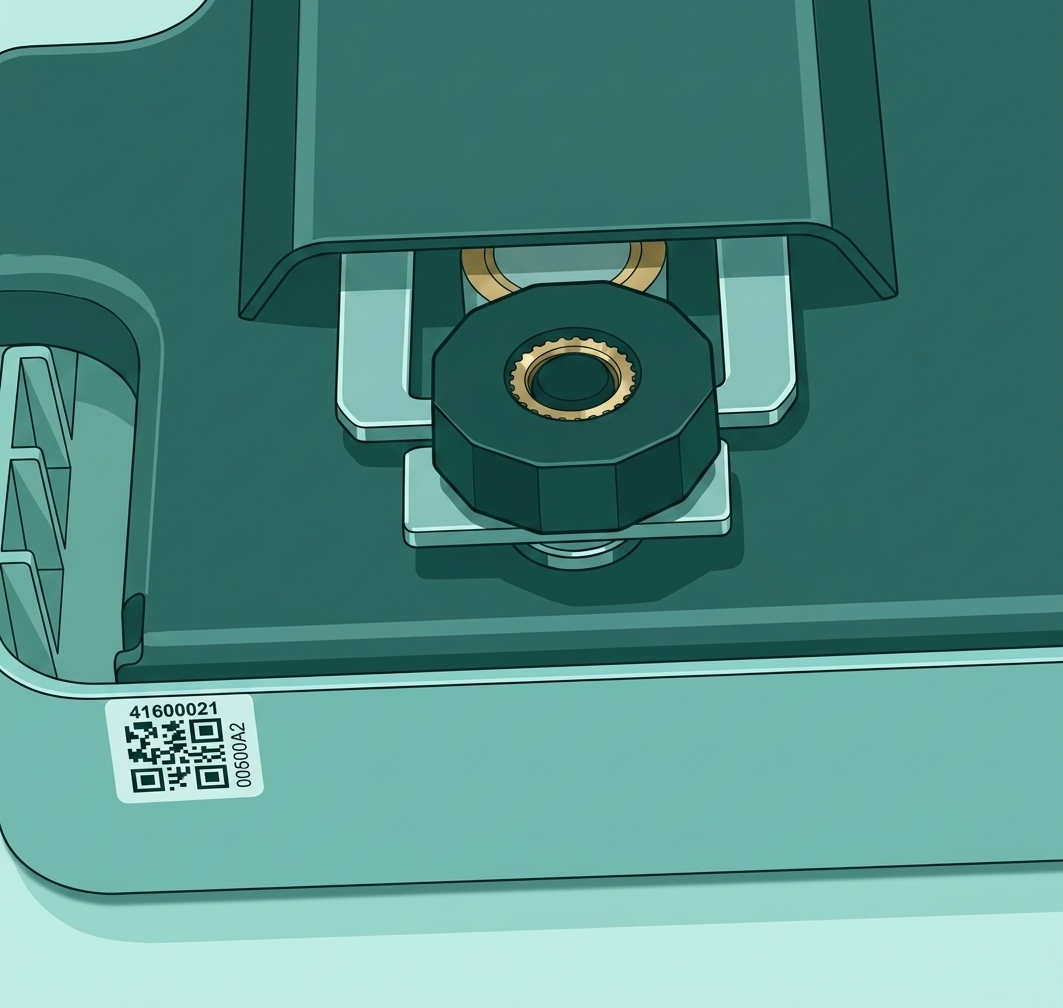

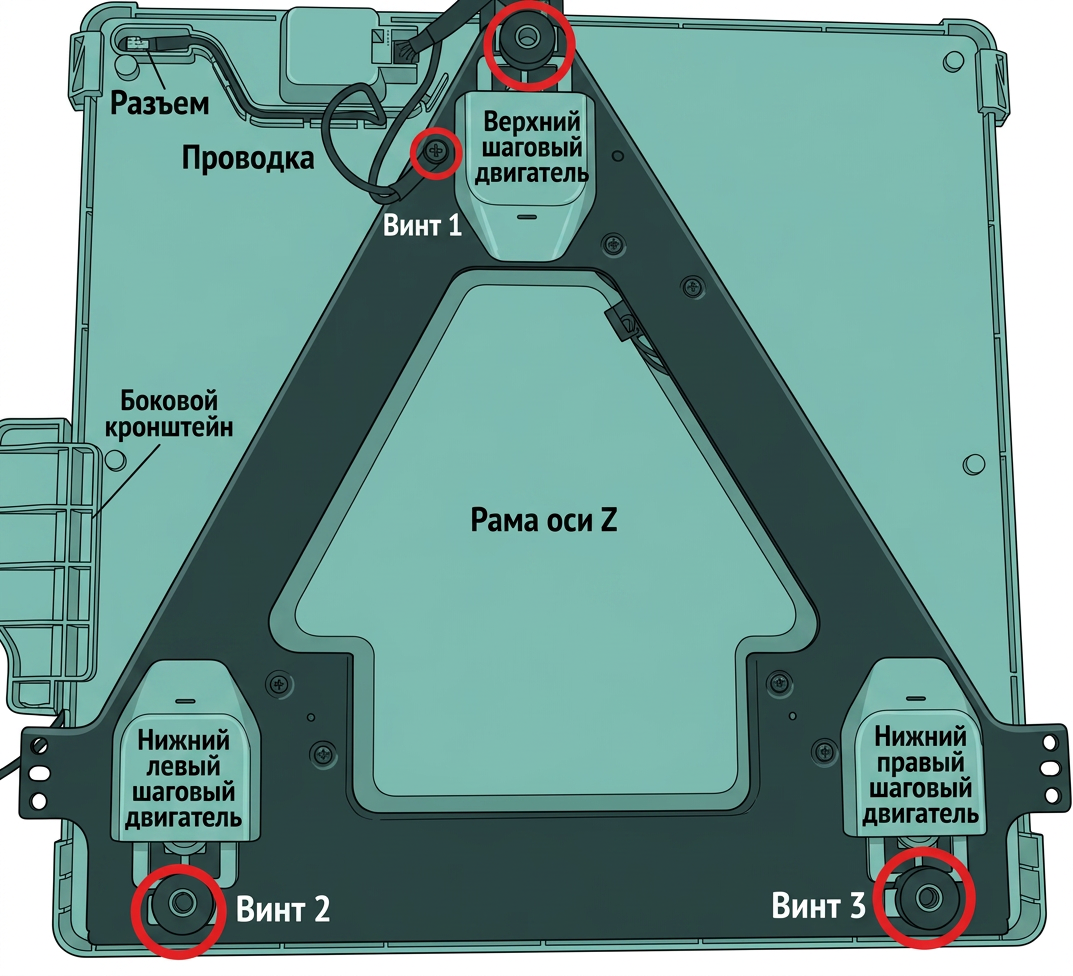

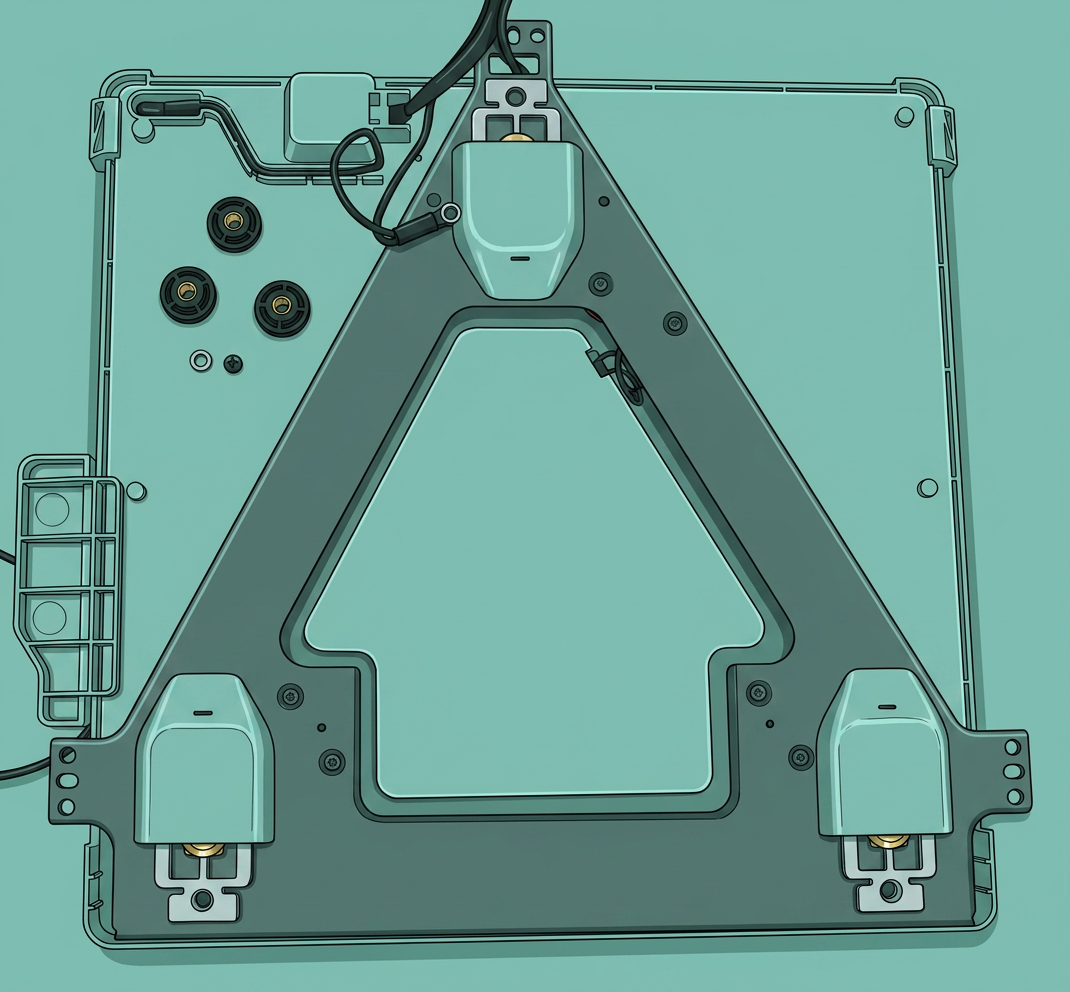

С помощью шестигранного ключа H2.0 снимите винт крепления заземляющего провода и шайбу, затем вручную открутите 3 регулировочные гайки нагревательной платформы (с резиновыми кольцами).

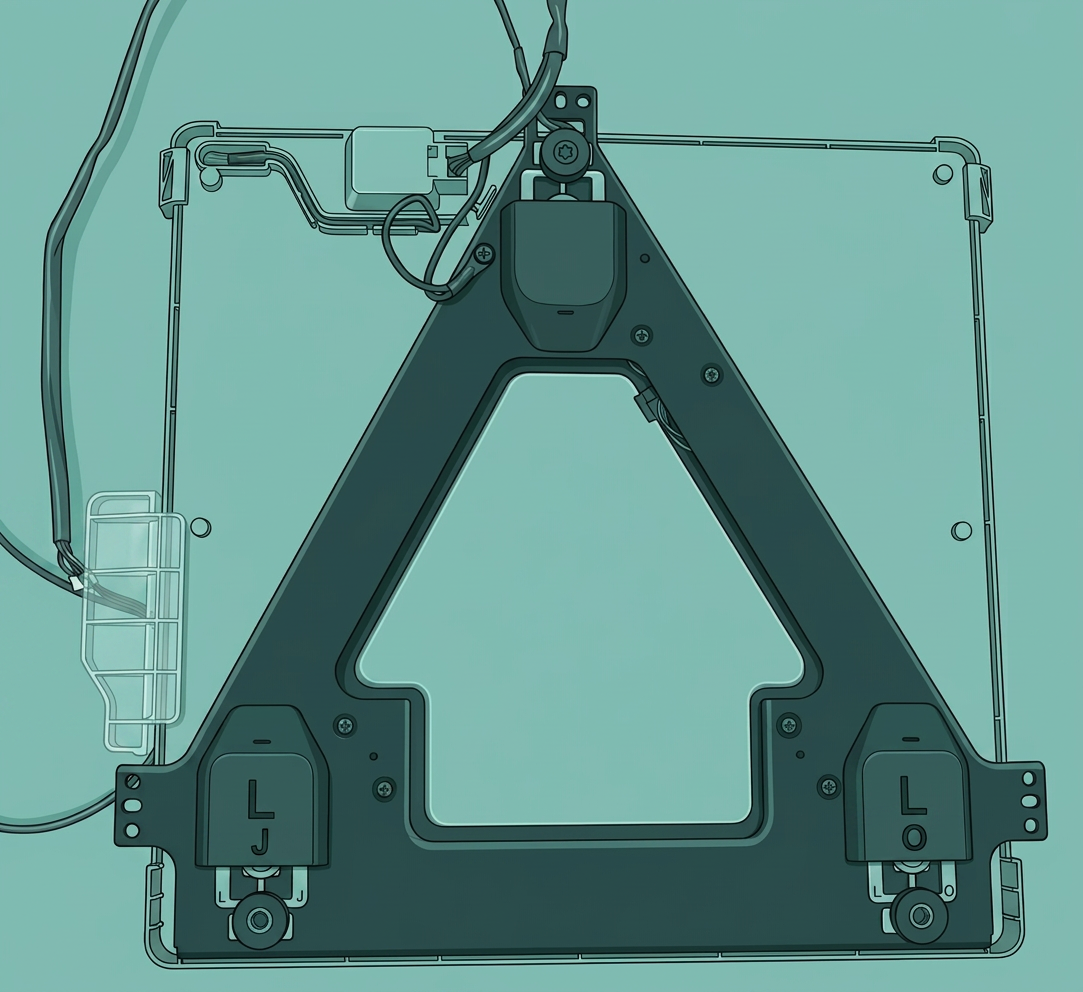

Шаг 3 - Снимите кронштейн нагревательной платформы

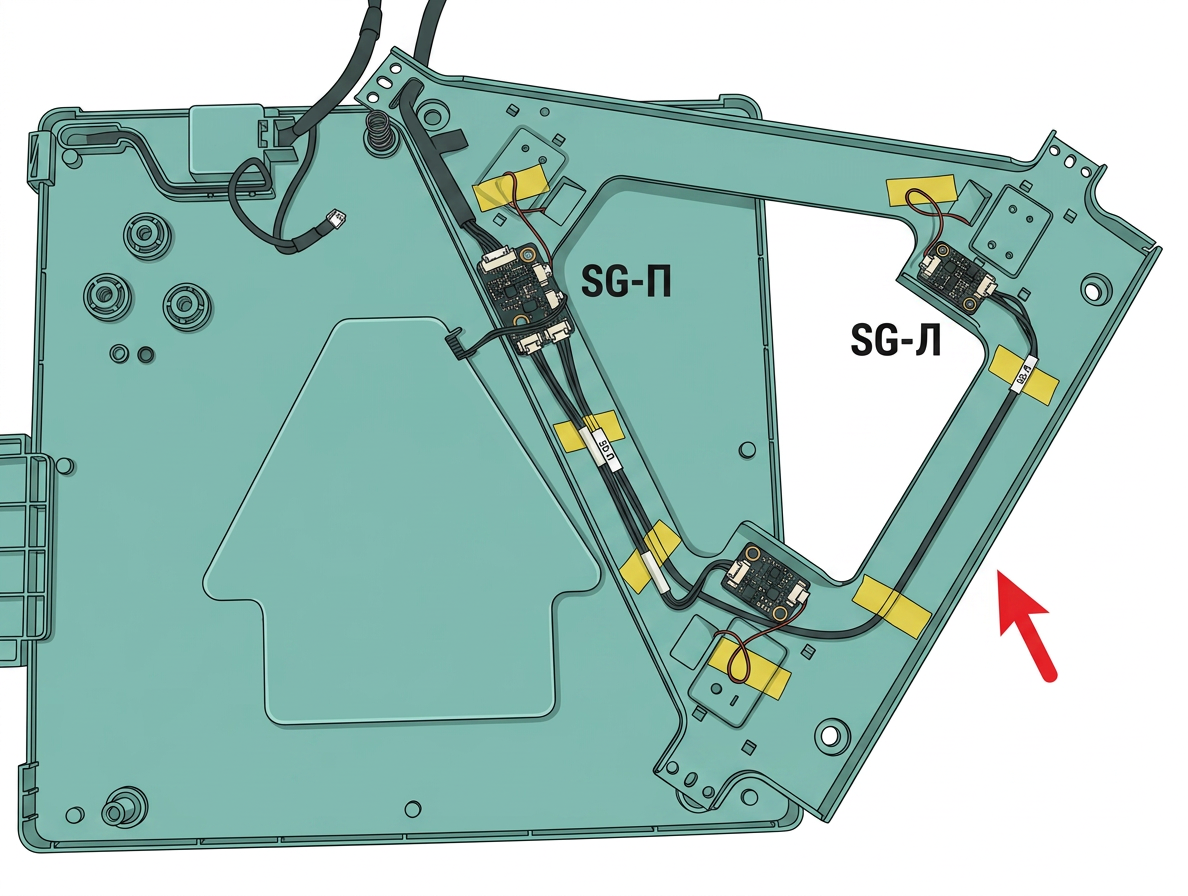

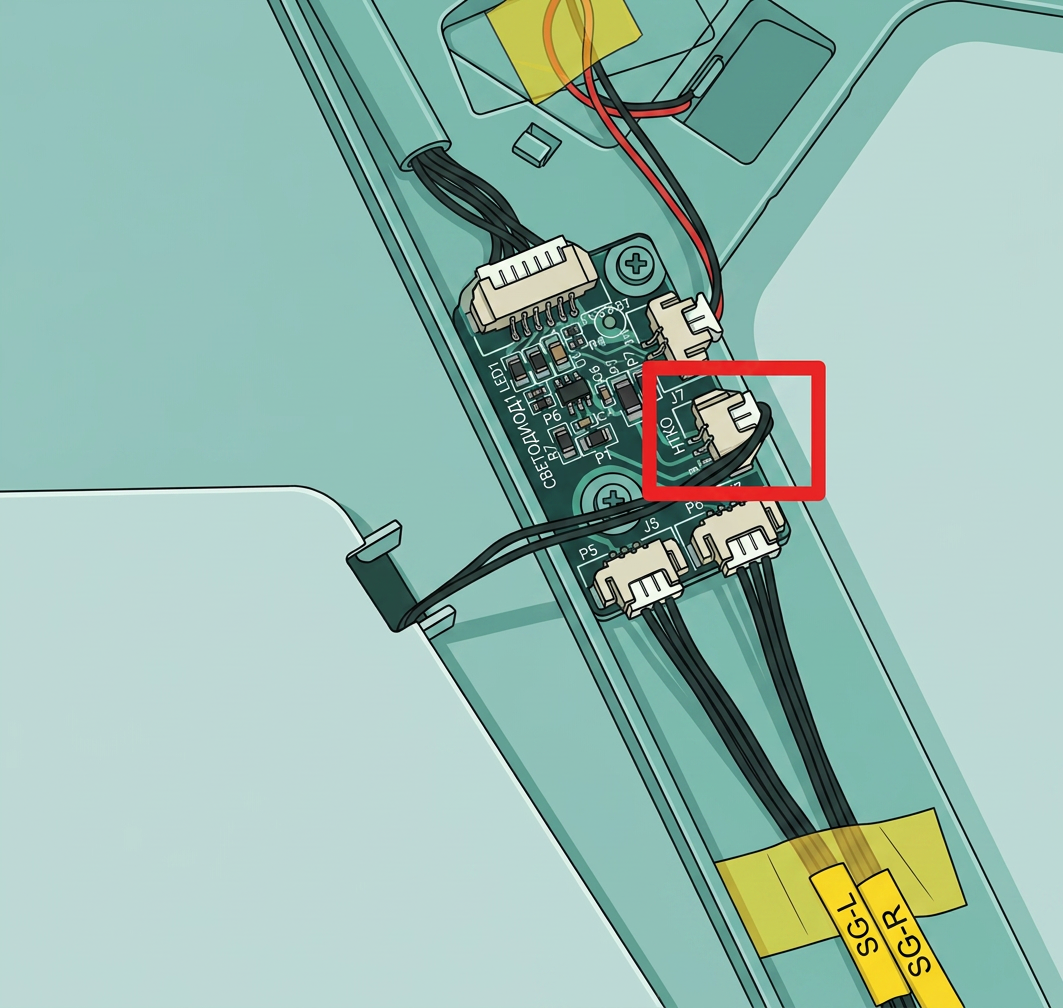

Переверните, чтобы открыть кронштейн нагревательной платформы, так как кабель NTC остается подключенным, будьте осторожны, чтобы не повредить кабель NTC.
Шаг 4 - Снимите старый сигнальный кабель

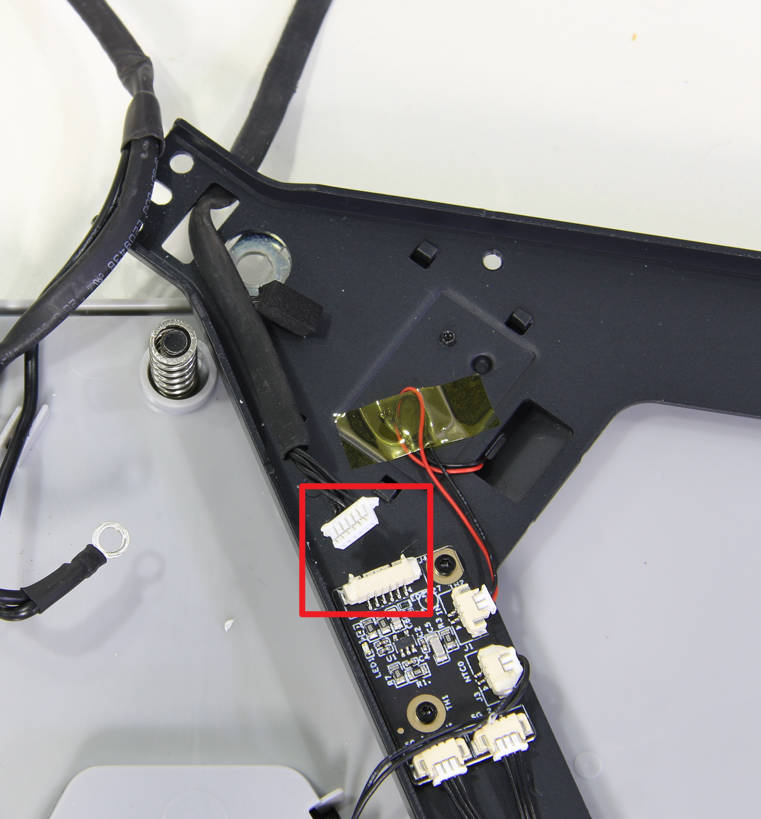

Используйте фен, чтобы нагреть белый силиконовый гель на разъеме, чтобы размягчить его, затем используйте пинцет, чтобы удалить часть силиконового геля, после чего отсоедините и снимите старый сигнальный кабель.
Шаг 5 - Установите новый сигнальный кабель

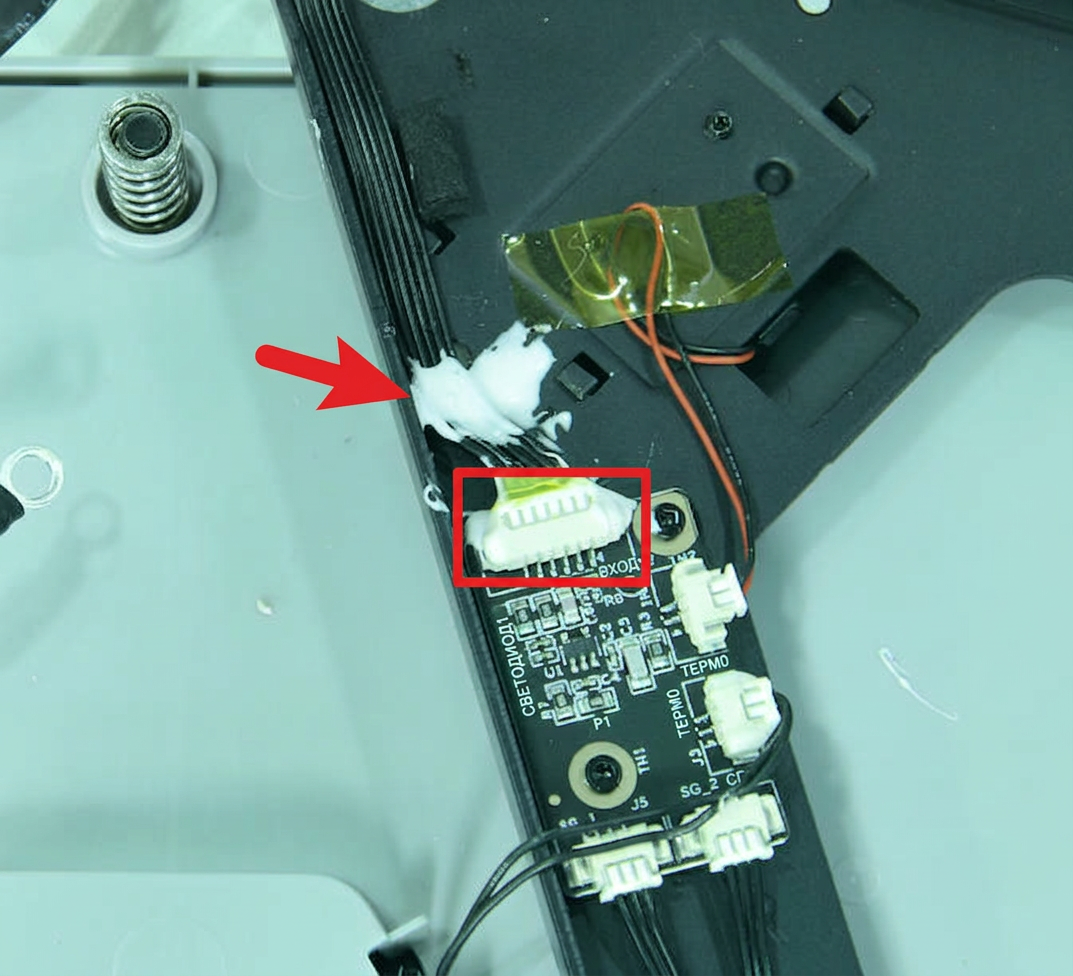

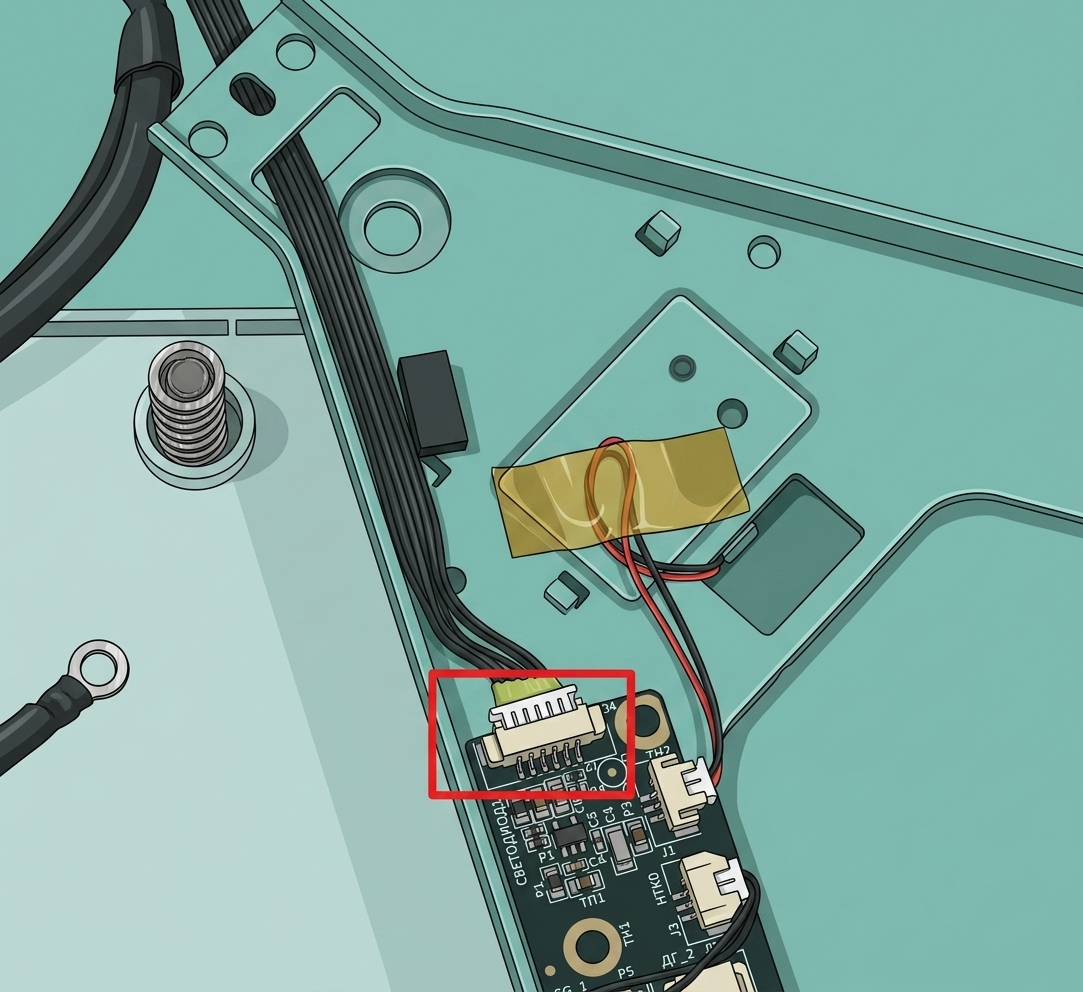

Пропустите новый кабель сигнала нагревательной платформы через отверстие для кабеля на кронштейне нагревательной платформы, подключите его к разъему на плате, нанесите силиконовый клей для усиления разъема и закрепите сигнальный кабель. Затем подождите около 30 минут (до затвердевания клея).
Шаг 6 - Установите кронштейн нагревательной платформы

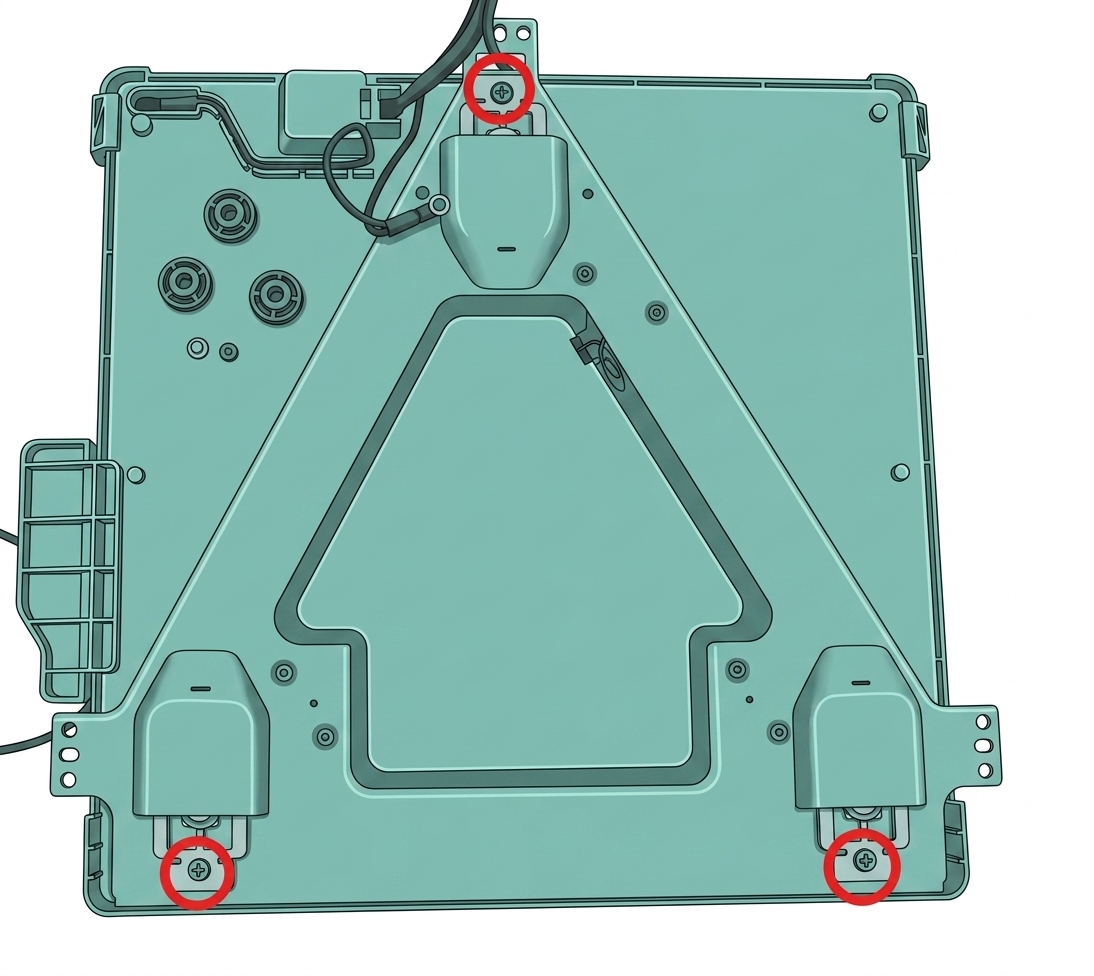

Соберите кронштейн обратно на нагревательную платформу, совмещая шпильки и сквозные отверстия.
Шаг 7 - Установите регулировочные гайки

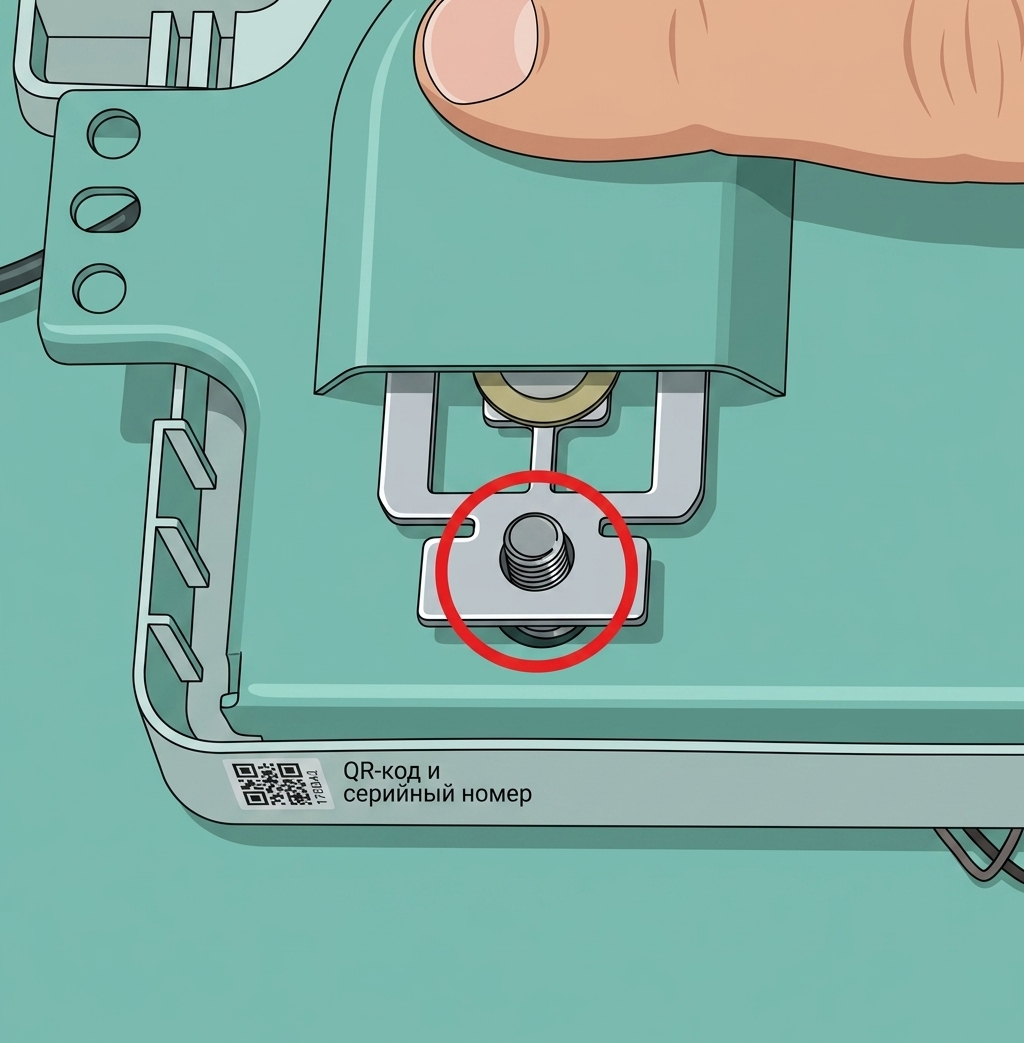

Установите 3 регулировочные гайки (с резиновыми кольцами), шпильки должны быть заподлицо с гайками, затем закрепите заземляющий провод винтом.
Шаг 8 - Установите нагревательную платформу и соберите принтер

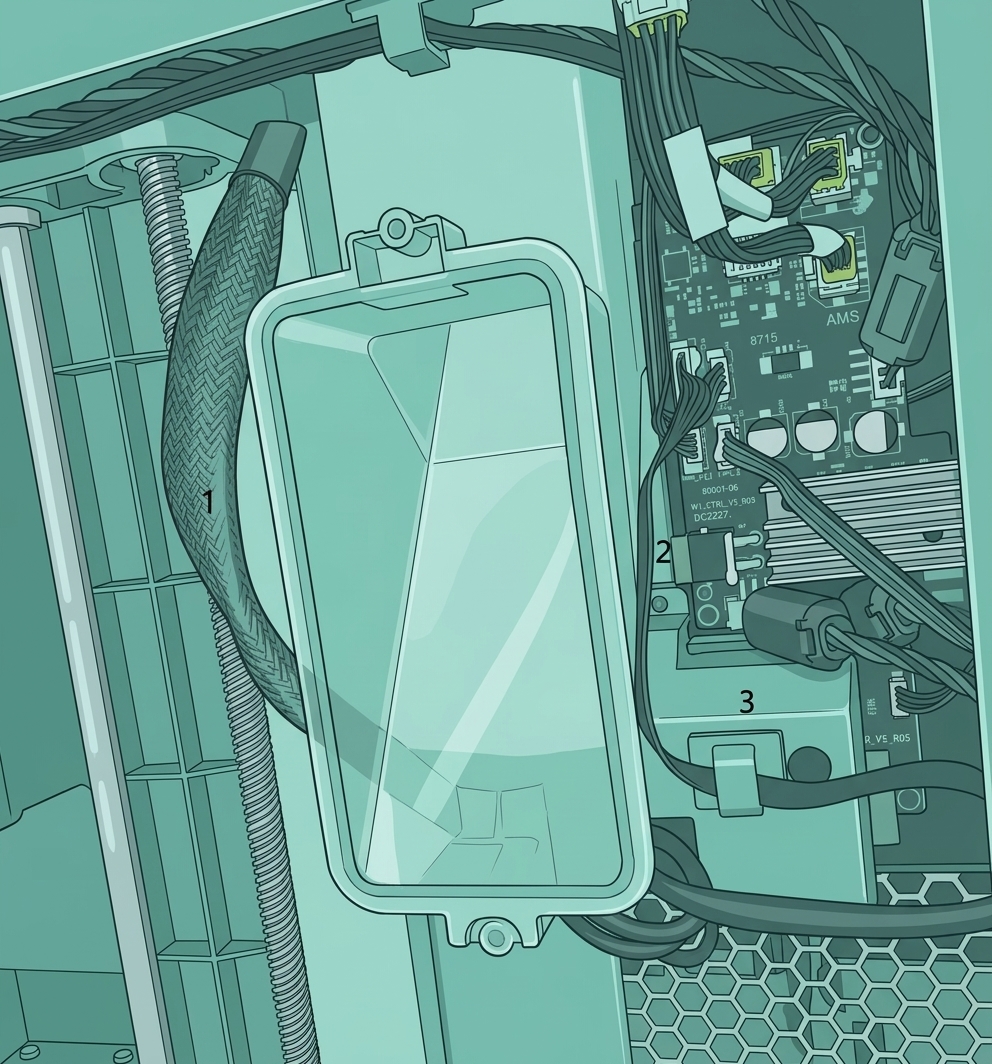

Обратитесь к шагам 13–25 в разделе «Замена нагревательной платформы», чтобы установить нагревательную платформу и собрать принтер. Из-за оптимизации конструкции продукта маршрутизация кабеля сигнала нагревательной платформы изменилась, обратитесь к приведенным ниже рисункам.
Как проверить завершение/успех
1. Подключите шнур питания и включите питание.
2. Следуйте шагам в разделе «Ручная калибровка платформы», чтобы выполнить ручную калибровку нагревательной платформы.
3. Перейдите в меню настроек на экране, затем выберите «Калибровка» и нажмите «Начать калибровку».
Если у вас возникнут какие-либо проблемы, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы не устраняются, обратитесь в службу поддержки для дальнейшей помощи.
