Сборочный узел оси Z со ходовым винтом

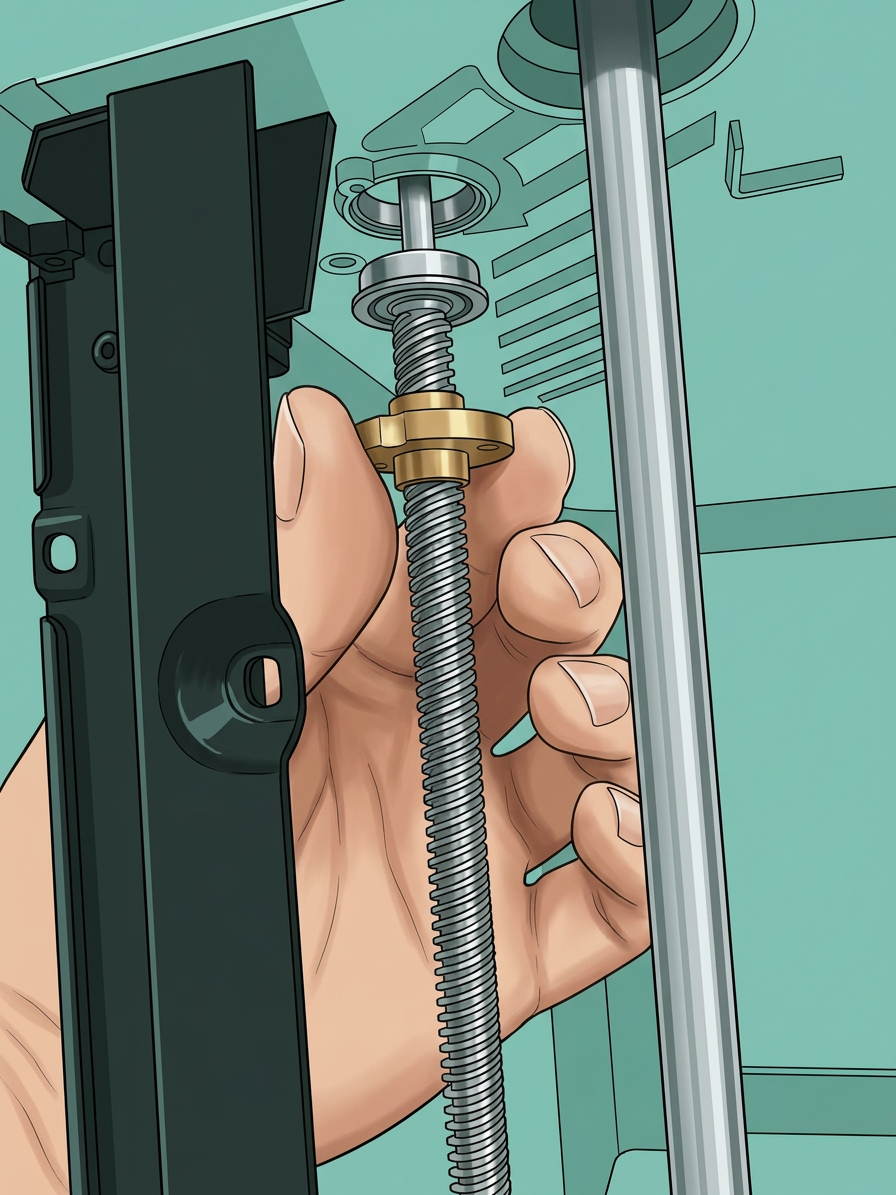

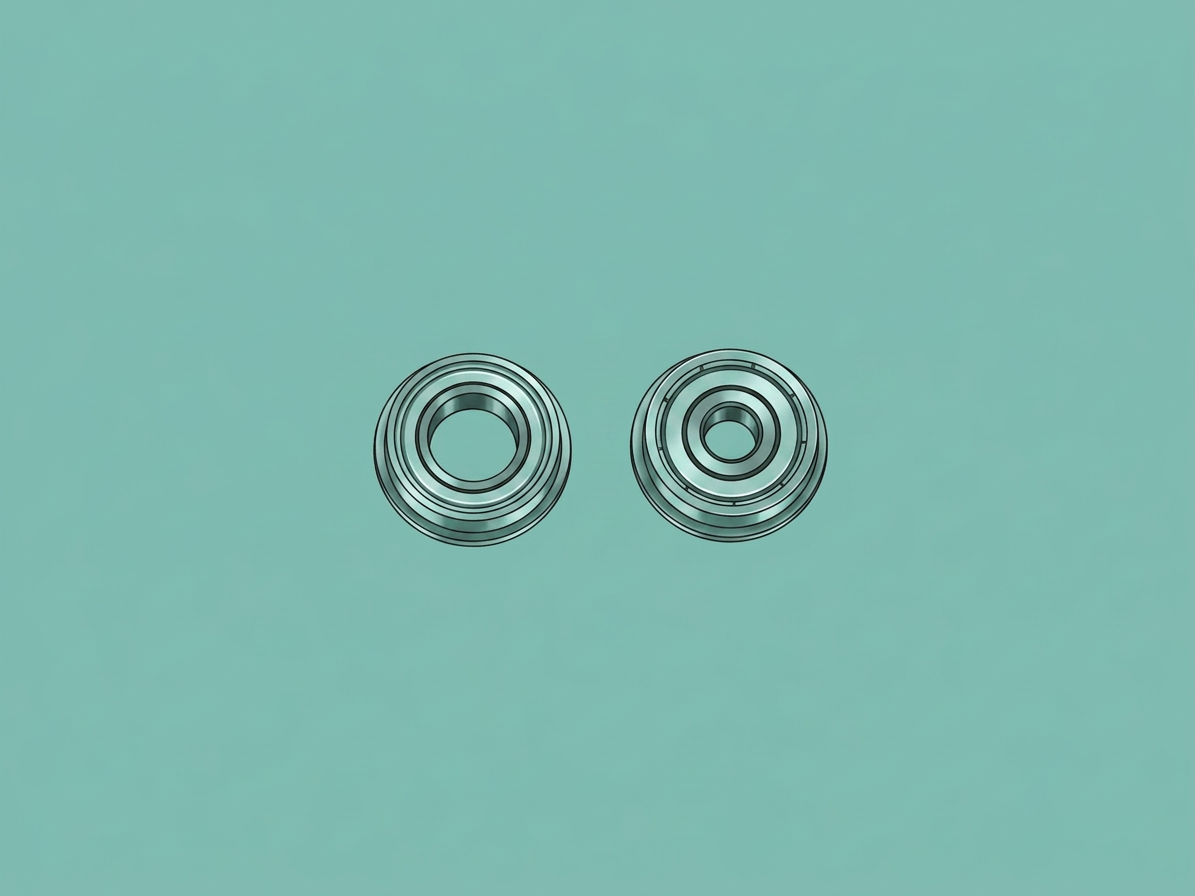

Сборочный узел оси Z для принтеров серии X/P включает ходовой винт, гайку ходового винта, подшипник (верхний), подшипник (нижний) и винт. На принтере X/P имеется 3 ходовых винта. Два ходовых винта рядом с передней стойкой разбираются и собираются одинаково. Данное руководство использует левый ходовой винт в качестве примера. Ходовой винт, расположенный ближе к задней части принтера, перекрывается направляющей, поэтому перед разборкой и сборкой необходимо ослабить винты направляющей. Внутренние диаметры верхнего/нижнего подшипников различаются, и внутренний диаметр верхнего подшипника больше, чем у нижнего (левая сторона приведенного ниже изображения — верхний подшипник, правая сторона — нижний подшипник):

Применимые модели принтеров

X1C/P1P/P1S/X1E

Когда использовать?

Резьбовой стержень деформирован.
Гайка ходового винта изношена.
Подшипник поврежден.

Предупреждение о безопасности

ВАЖНО! Обязательно выключите принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасным ситуациям. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажит провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или с электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. По любым вопросам или сомнениям относительно выполнения данного руководства откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Необходимые инструменты и материалы

Сборочный узел оси Z со ходовым винтом (Если вам нужно его заменить, пожалуйста, подайте запрос в службу технической поддержки /guides/)
Шестигранный ключ H2.0
Винт BT3-28-15 - для крепления платформы * 3

Снятие ходовых винтов оси Z с обеих сторон передних стоек

В данном руководстве используется P1P в качестве примера для демонстрации замены ходового винта с левой стороны передней стойки. Ходовой винт с правой стороны заменяется аналогично.

Шаг 1: Снятие винтов крепления гайки ходового винта

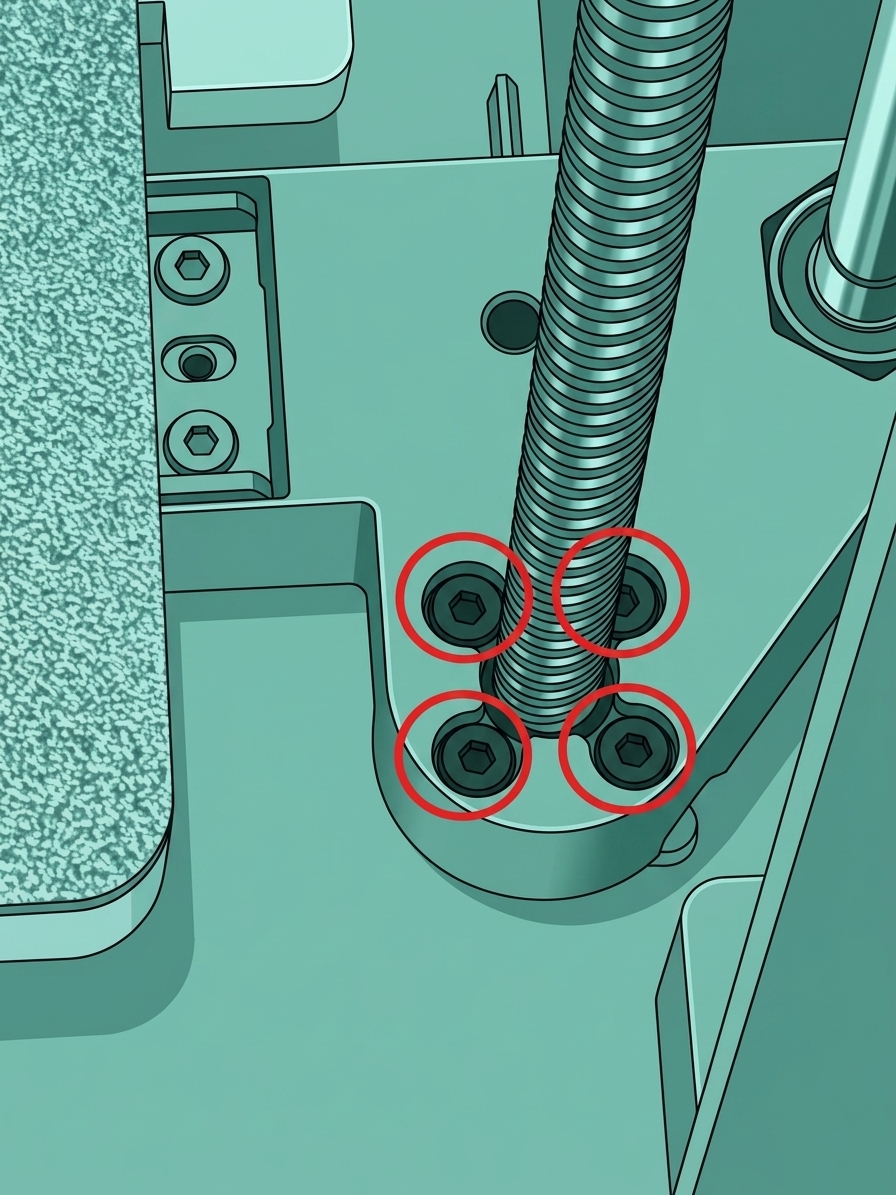

Используйте шестигранный ключ H2.0, чтобы открутить 4 винта крепления гайки ходового винта;

Шаг 2: Снятие винтов крепления нижнего подшипника

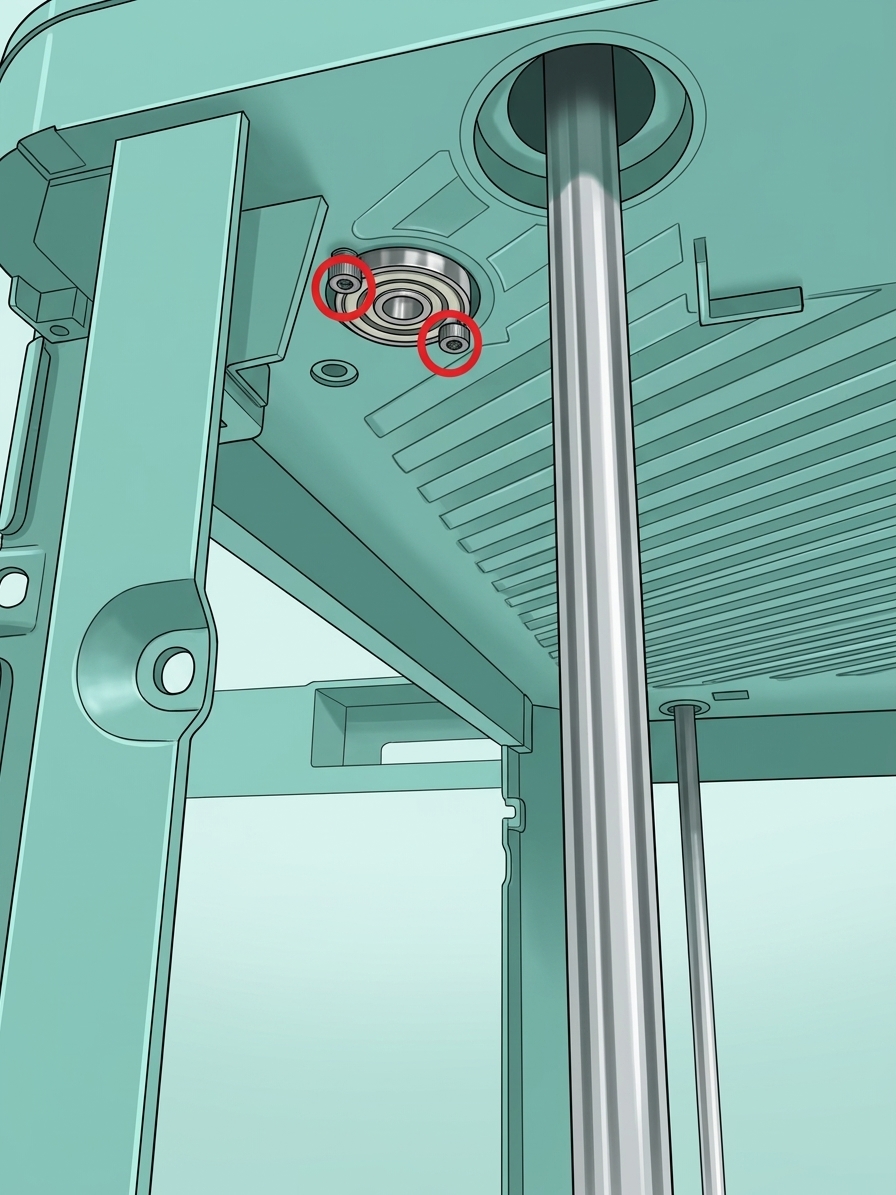

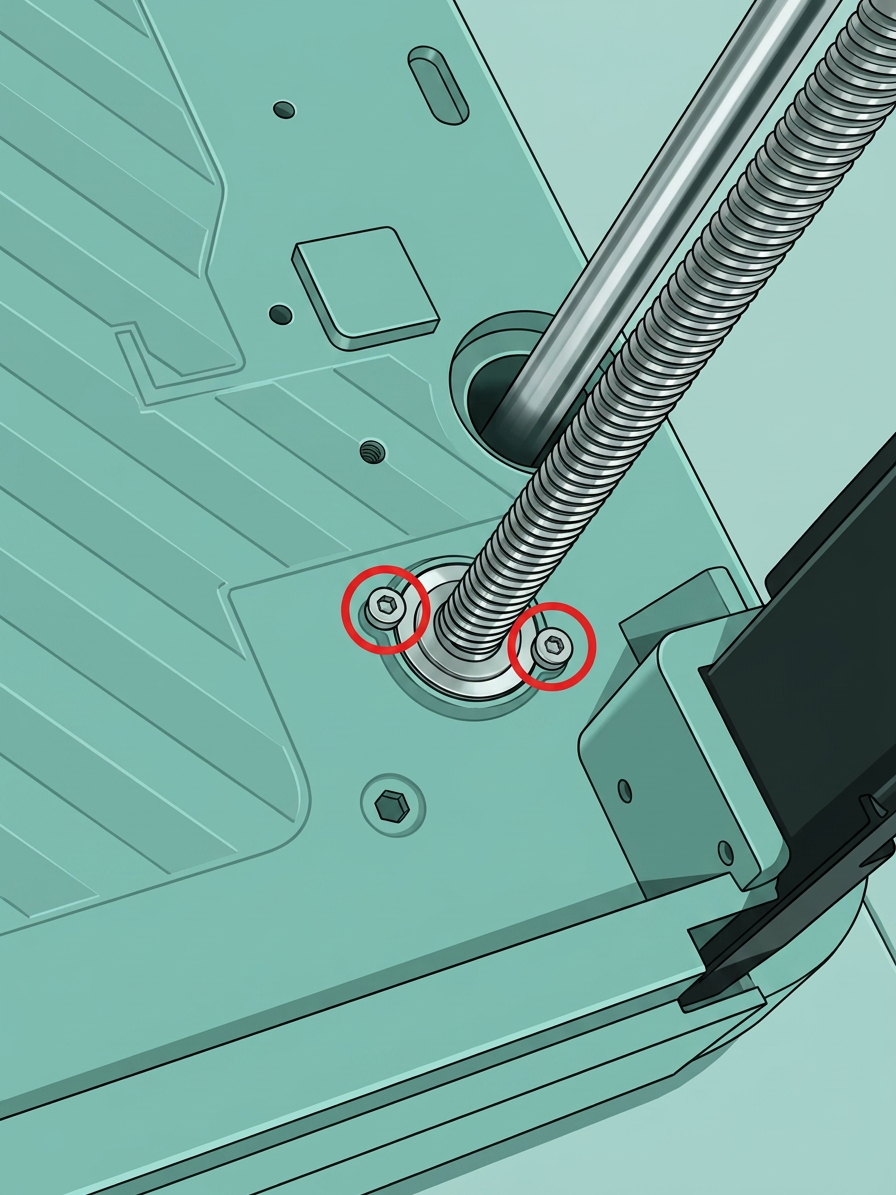

Используйте шестигранный ключ H2.0, чтобы открутить 2 винта крепления нижнего подшипника;

Шаг 3: Снятие шкива ремня оси Z/ремня оси Z

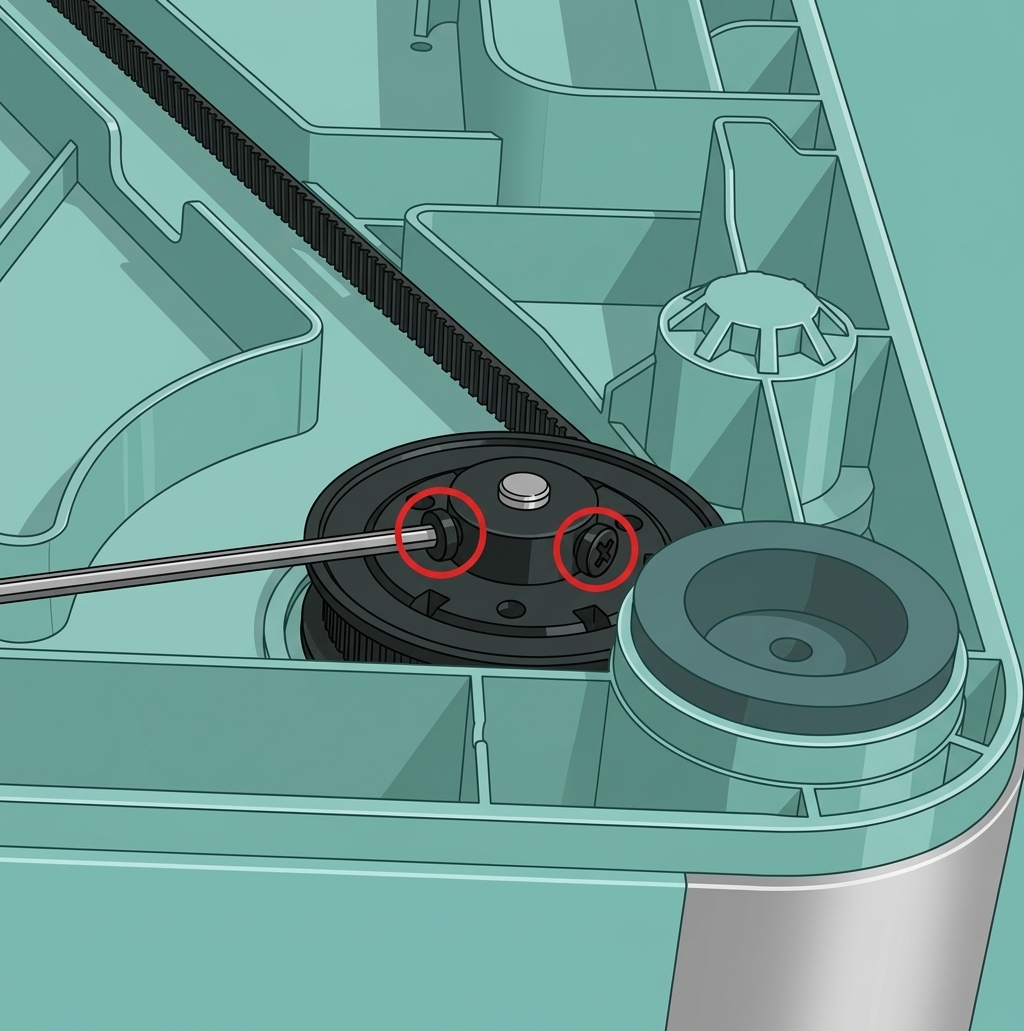

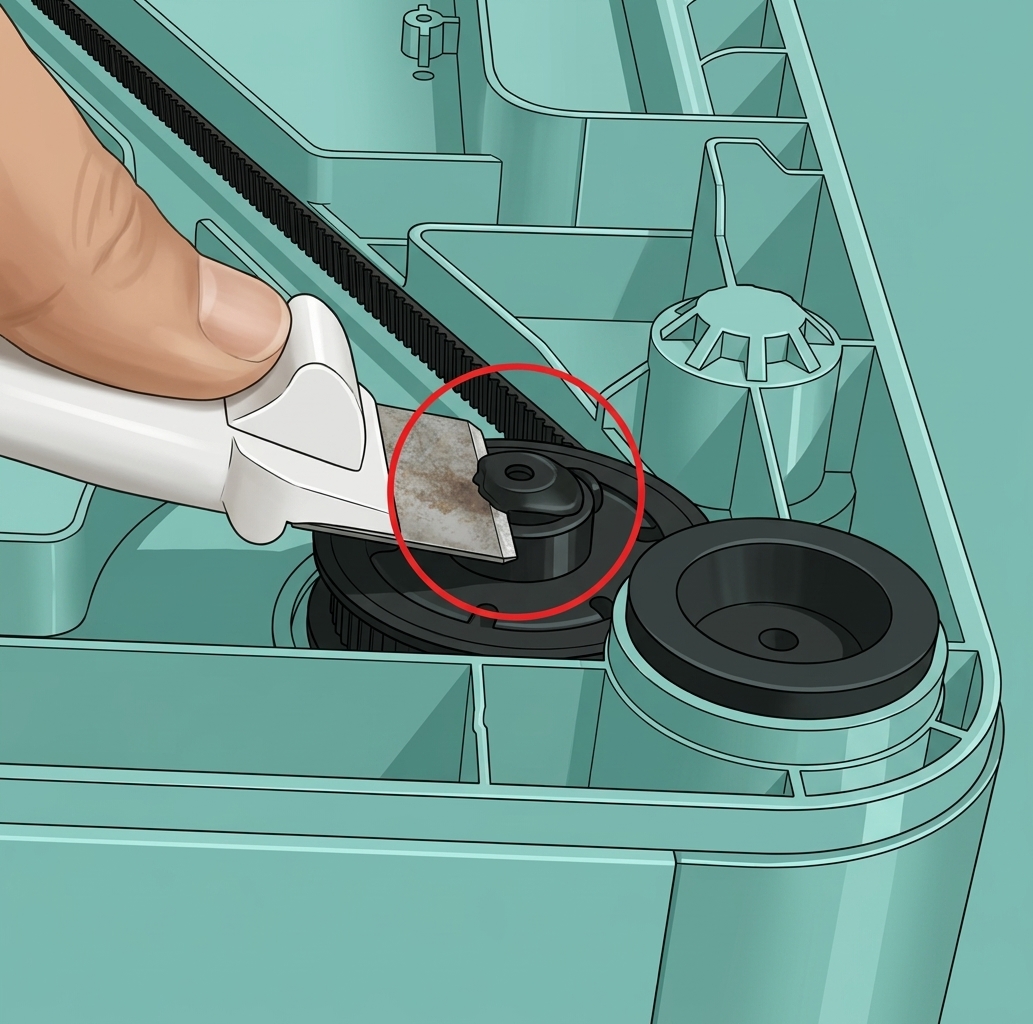

Положите принтер на бок, используйте шестигранный ключ H2.0, чтобы ослабить один из винтов крепления натяжителя ремня оси Z и отпустить торсионную пружину, затем снимите ремень оси Z со шкива. Используйте шестигранный ключ H2.0, чтобы открутить 2 винта крепления шкива, а затем используйте скребок, чтобы удалить клей AB между шкивом и ходовым винтом;

Примечание: Будьте осторожны при использовании скребка для удаления клея AB, чтобы не поцарапать. Затем переместите платформу вниз (после того, как принтер будет перевернут), затем возьмитесь за шкив ремня оси Z, поднимите и снимите его.

Шаг 4: Снятие ходового винта оси Z/подшипника

Используйте шестигранный ключ H2.0, чтобы упереться в нижнюю часть резьбового стержня, а затем с усилием выбейте стержень. Затем снимите верхний подшипник и силиконовый чехол с ходового винта. Если нижний подшипник остался на основании принтера, выбейте его шестигранным ключом; если он снялся вместе с ходовым винтом, снимите подшипник с ходового винта.

Примечание: Если подшипник поврежден, вы можете использовать подшипник, входящий в комплект поставки.

Установка ходовых винтов оси Z с обеих сторон передних стоек

Шаг 1: Установка подшипника

Установите подшипник в нижней части принтера в соответствующее отверстие, а затем затяните 2 винта крепления шестигранным ключом H2.0;

Шаг 2: Установка ходового винта и шкива

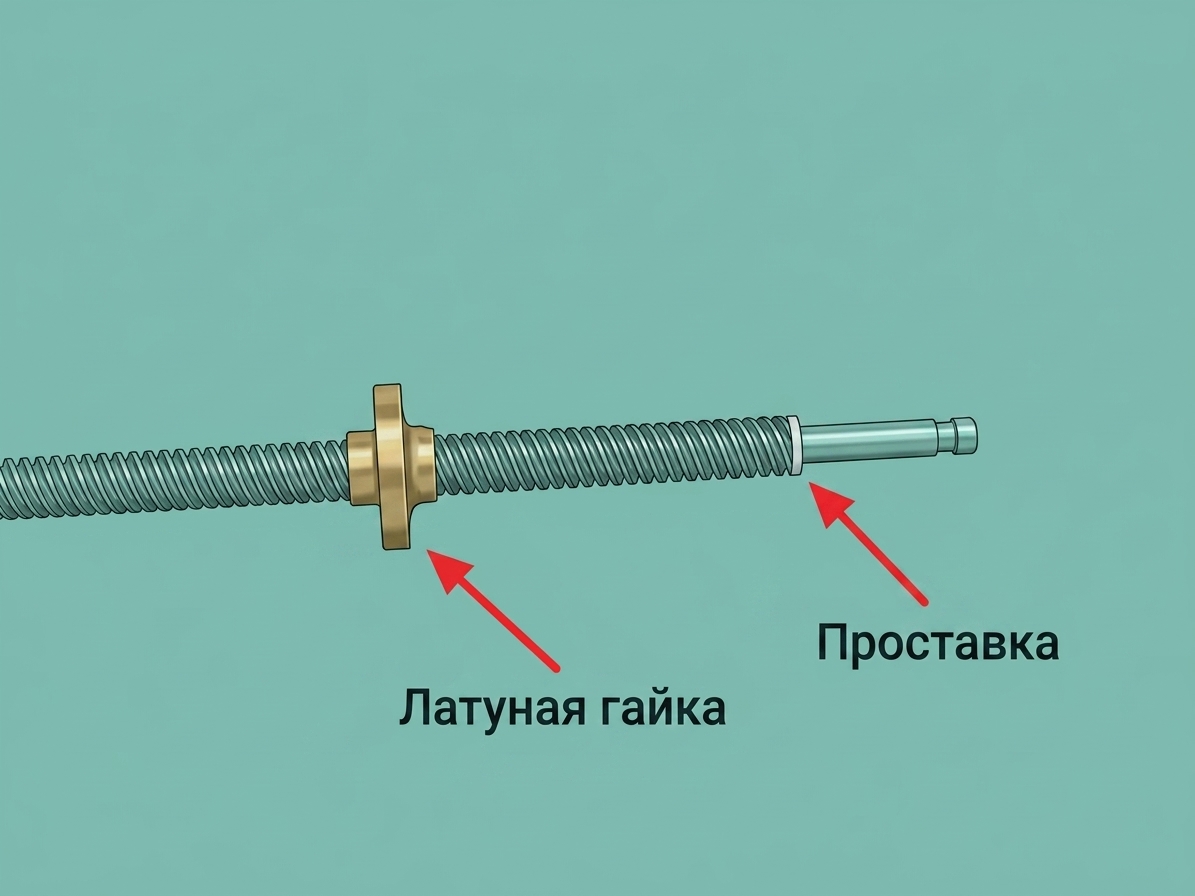

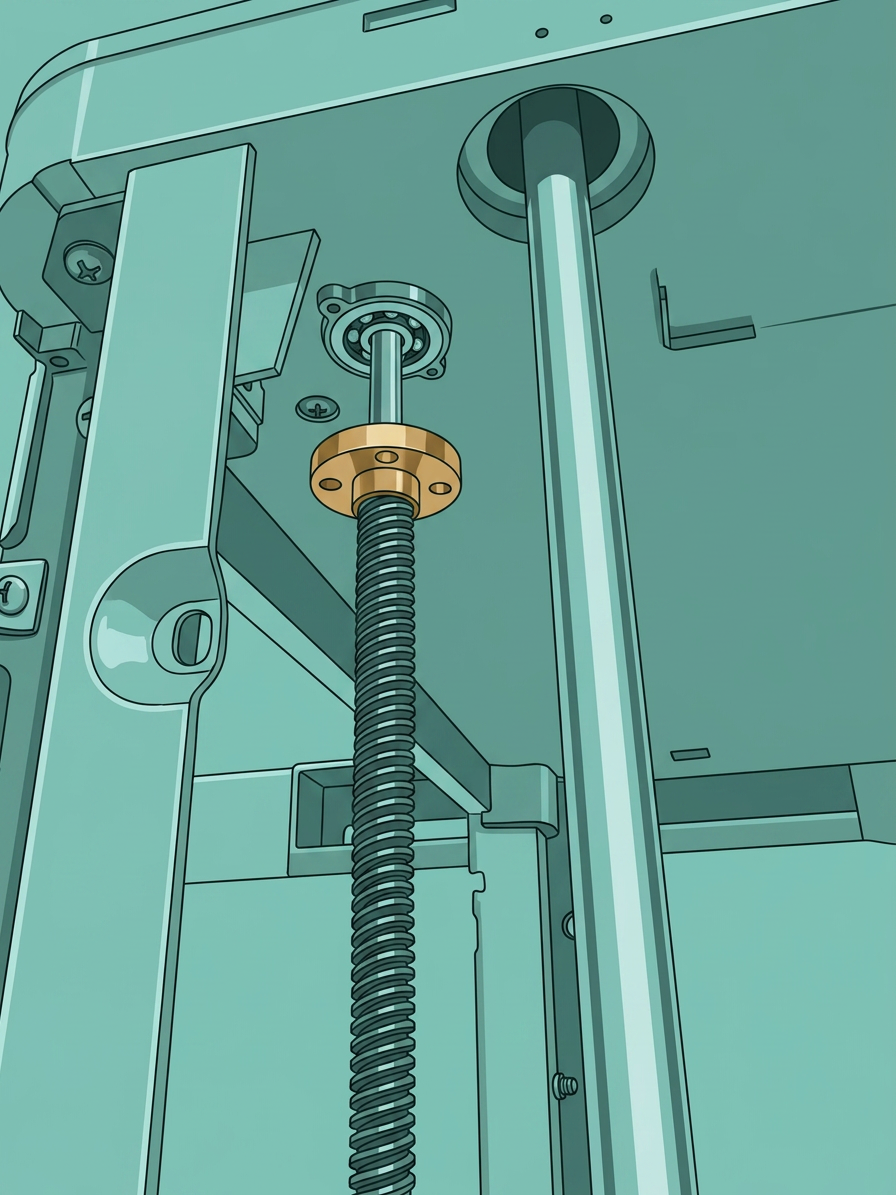

Сначала установите гайку ходового винта на ходовой винт, затем установите пластиковую шайбу в нижнюю часть ходового винта, а затем вставьте ходовой винт сначала в ползунок оси Z, а затем в подшипник. Рекомендуется удерживать ходовой винт руками, чтобы он не упал;

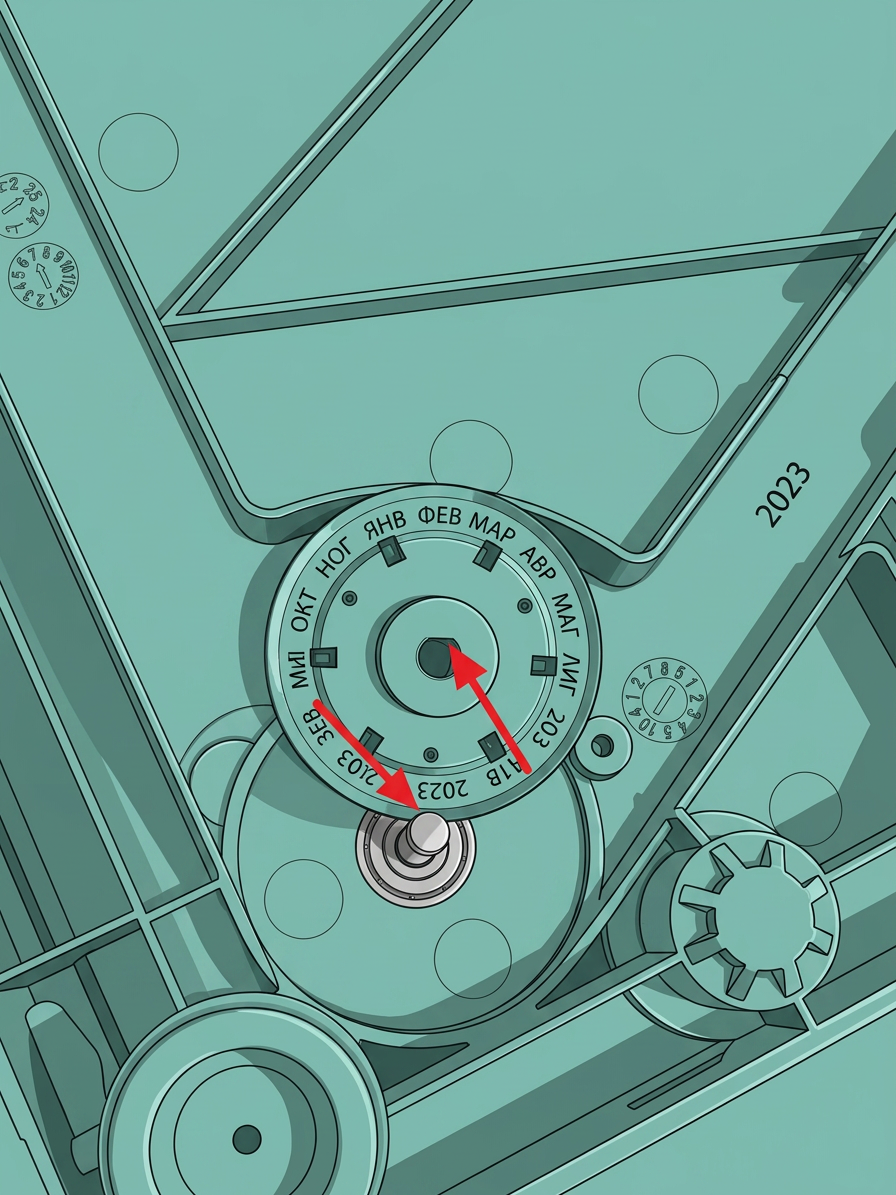

Затем совместите поверхность шкива ремня оси Z с поверхностью ходового винта, вставьте шкив в винт и затяните 2 винта крепления шестигранным ключом H2.0;

Шаг 3: Крепление платформы

Поставьте принтер вертикально, сначала проверьте наличие посторонних предметов на дне принтера, затем опустите платформу вниз (платформа автоматически опустится вниз после переворачивания принтера) и затяните 3 крепежных винта (BT3 x 28 x 15) с помощью шестигранного ключа H2.0. Вы можете использовать винты, которыми была закреплена платформа при распаковке. Если они утеряны, вы можете использовать винты той же спецификации (BT3x28x15, длина резьбы 15 мм).

Шаг 4: Затяжка гайки ходового винта и крепление винта

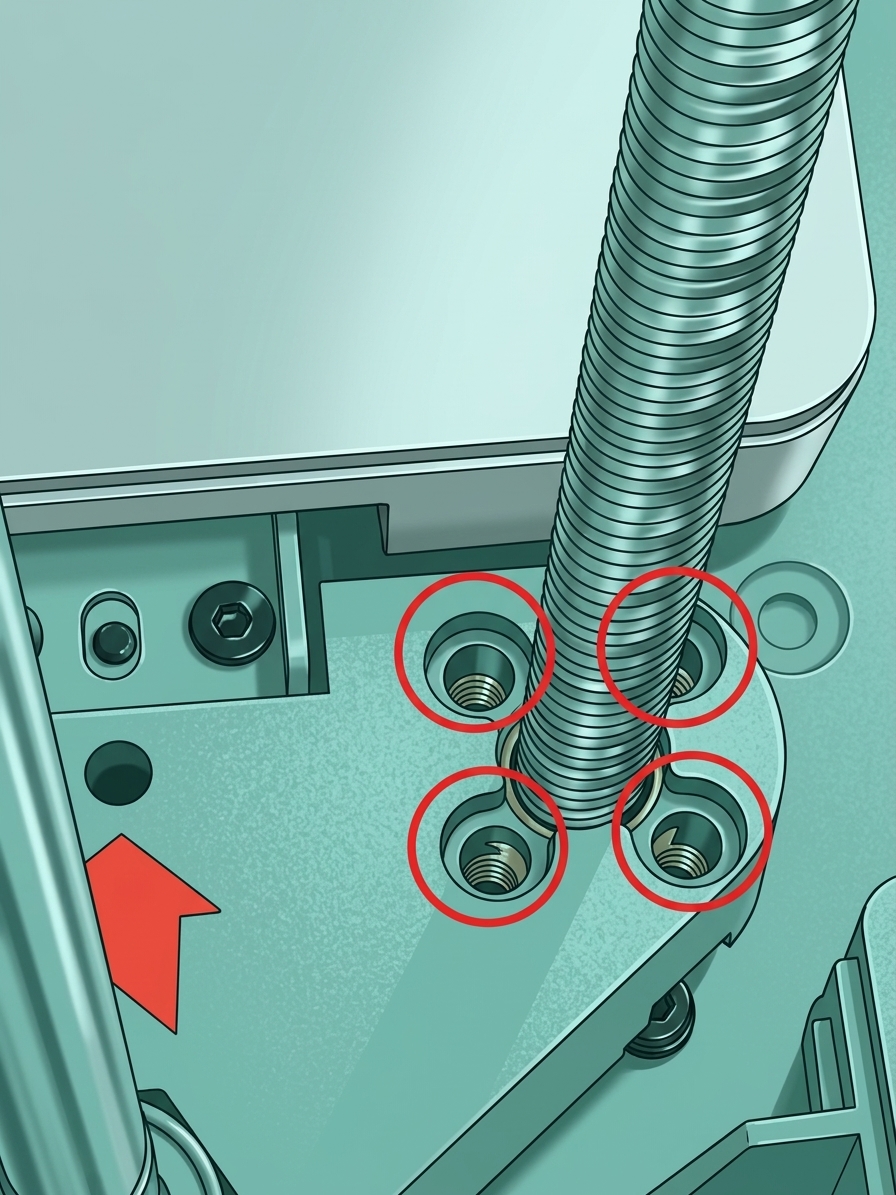

Используйте шестигранный ключ H2.0, чтобы затянуть 4 винта. Если отверстие для винта гайки ходового винта не полностью совпадает с отверстием в ползунке оси Z, проверьте, полностью ли затянуты винты крепления платформы в шаге 3, и нет ли посторонних предметов на дне платформы. Если винты уже затянуты, попробуйте вручную повернуть нижний шкив, чтобы совместить отверстия для винтов.

Шаг 5: Установка ремня оси Z

Положите принтер на бок, намотайте ремень оси Z вокруг шкива ремня оси Z и двигателя оси Z, а затем закрепите торсионную пружину;

Затем используйте шестигранный ключ H2.0, чтобы открутить 3 винта крепления платформы, разблокируйте платформу, вручную потяните ремень оси Z вперед и назад несколько раз, а затем затяните винт натяжителя оси Z шестигранным ключом H2.0.

Шаг 6: Установка верхнего подшипника и силиконового чехла

Вставьте подшипник в верхнюю часть винта, а затем установите силиконовый чехол на место.

Снятие ходового винта с задней части принтера

В данном руководстве используется P1P в качестве примера для демонстрации замены ходового винта с задней стороны принтера.

Шаг 1: Снятие задней панели принтера

Вы можете обратиться к соответствующей Wiki, чтобы снять заднюю панель в соответствии с серией принтеров:

Шаг 2: Снятие винтов крепления гайки ходового винта и винтов крепления подшипника

Используйте шестигранный ключ H2.0, чтобы открутить 4 винта крепления гайки ходового винта; используйте шестигранный ключ H2.0, чтобы открутить 2 винта крепления подшипника;

Шаг 3: Снятие шкива ремня оси Z

Положите принтер на бок, используйте шестигранный ключ H2.0, чтобы открутить 2 винта крепления шкива, а затем используйте скребок, чтобы удалить клей AB между шкивом и ходовым винтом;

Примечание: Будьте осторожны при использовании скребка для удаления клея AB, чтобы не поцарапать. Затем переместите платформу вниз (за принтером), возьмитесь за шкив ремня оси Z, поднимите и снимите его.

Шаг 4: Разблокировка направляющей

Используйте шестигранный ключ H2.0, чтобы открутить 3 винта крепления направляющей, затем отсоедините кабель двигателя от зажима и отодвиньте направляющую наружу, чтобы открыть подшипник сверху;

Пожалуйста, опустите платформу вниз и отодвиньте направляющую наружу.

Шаг 5: Снятие ходового винта/подшипника

Положите принтер на бок, а затем используйте шестигранный ключ H2.0, чтобы упереться в нижнюю часть ходового винта, а затем с усилием выбейте ходовой винт. Затем снимите верхний подшипник и силиконовый чехол с ходового винта. Если нижний подшипник остался на основании принтера, выбейте его шестигранным ключом; если он снялся вместе с ходовым винтом, снимите подшипник с ходового винта.

Примечание: Если подшипник поврежден, вы можете использовать подшипник, входящий в комплект поставки.

Установка ходового винта с задней части принтера

Шаг 1: Установка нижнего подшипника

Шаг 2: Установка ходового винта и шкива

Установите пластиковую шайбу в нижнюю часть ходового винта, а затем вставьте ходовой винт сначала в ползунок оси Z, а затем в подшипник. Рекомендуется удерживать ходовой винт руками, чтобы он не упал;

Шаг 3: Установка верхнего подшипника и направляющей

Вставьте верхний подшипник сверху вниз, а затем установите силиконовый чехол;

Затем установите направляющую на место, затяните 3 винта крепления шестигранным ключом H2.0 и подключите кабель двигателя к зажиму.

Шаг 4: Крепление платформы

Шаг 5: Затяжка винтов крепления гайки ходового винта

Шаг 6: Установка ремня оси Z

Шаг 7: Установка силиконового чехла ходового винта оси Z

Наденьте силиконовый чехол на ходовой винт оси Z. Управляйте движением платформы вверх и вниз через экран принтера.
Вдавливайте силиконовый чехол в ходовой винт во время его вращения, чтобы он плотно прилегал к винту.

Шаг 8: Установка задней панели принтера

Вы можете обратиться к соответствующей Wiki, чтобы установить заднюю панель в соответствии с серией принтеров:

Проверка работоспособности

Подключите источник питания и включите принтер, нажмите «Homing», чтобы проверить, может ли принтер правильно выполнить калибровку по дому. Если калибровка по дому не работает должным образом или платформа не выровнена, следуйте инструкциям, чтобы проверить, нет ли проблем со сборкой. После устранения неполадок снова запустите самотестирование устройства. Если проблемы сохраняются, обратитесь в сервисную службу для получения дальнейшей помощи.

Примечания
