Замена узла углеродных стержней оси X

Замена узла углеродных стержней оси X

Замена узла углеродных стержней оси X

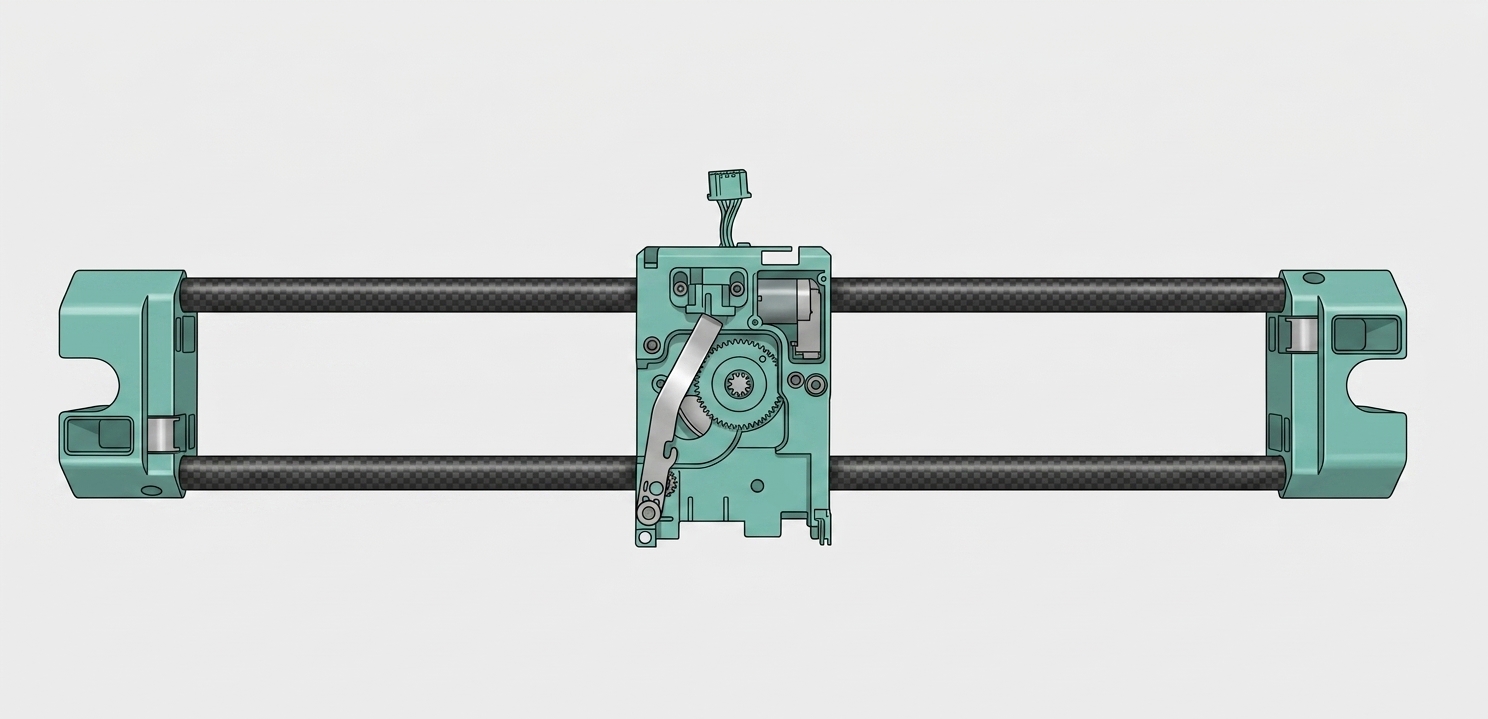

Узел углеродных стержней оси X Узел углеродных стержней оси X в основном состоит из двух ползунов Y, каретки печатающей головки (включая двигатель экструдера и рычаг резака) и двух углеродных стержней. Этот узел одинаков для принтеров серий X и P. После снятия корпуса операция аналогична. Примечание: Пожалуйста, не используйте смазку на углеродных стержнях, так как это вызовет аномальное сопротивление и затруднит очистку.

Когда использовать это руководство? Аномальное сопротивление углеродных стержней, отсутствие улучшения после очистки;

  • Аномальный шум от натяжителей в узле углеродных стержней оси X.

Необходимые инструменты и материалы - Шестигранный ключ H1.5 - Шестигранный ключ H2.0 - Плоская отвертка (или плоский пинцет) - Плоскогубцы Список винтов № Модель Позиция Чертеж № Модель Позиция Чертеж Винт A BT36 Боковые металлические панели Винт B ST34.5 Боковые металлические панели, задняя панель Винт C M33 Стеклянная дверца Винт D BT35 Задняя панель Винт E MG312 Вспомогательный вентилятор охлаждения детали Винт F BT38 Держатель пружины натяжения Винт G M36 Натяжитель XY, Экструдер Винт H BT25 Корпус печатающей головки, печатные платы Винт I MG2.513 Рычаг резака Винт J BT28 Зубчатый ремень, крышка ползуна Y.

Предупреждение о безопасности ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, поскольку оставление принтера включенным во время выполнения таких задач может привести к короткому замыканию, которое может вызвать дополнительное повреждение электроники и создать угрозу безопасности. При выполнении технического обслуживания или устранении неполадок принтера вам может потребоваться разобрать некоторые детали, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера. Сделав это, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Видео-руководствоПримечание:

Шаг 1 - Снятие (сборка) правой панели Если ваша машина относится к серии P1, обратитесь к разделу «Замена правой пластиковой панели - серия P1».

Шаг 2 - Снятие (сборка) стеклянной передней дверцы Если ваша машина относится к серии P1, обратитесь к разделу «Замена передней стеклянной дверцы» .

Шаг 3 - Снятие (сборка) левой панели Этот шаг включает снятие задней панели и вспомогательного вентилятора охлаждения детали. Если ваша машина относится к серии P1, обратитесь к разделу «Замена левой пластиковой панели - серия P1».

Шаг 4 - Снятие (сборка) зубчатого ремня XY Примечание: При установке не затягивайте винты на двух шкивах натяжения сразу, так как потребуется калибровка натяжения ремней.

Шаг 5 - Снятие (сборка) углеродных стержней Примечание: Это видео основано на серии X1, но для серии P1 будет проще, поэтому мы не подготовили два комплекта видео, пожалуйста, обратите внимание на различия.

Шаг калибровки после операции После замены углеродных стержней необходимо повторно натянуть ремни.

  • ВАЖНО: Сначала выключите принтер.
  • Ослабьте 4 винта натяжителя ремня (но НЕ снимайте их), затем несколько раз аккуратно переместите печатающую головку вперед и назад, а затем переместите ее в заднюю часть принтера. Затем снова затяните 4 винта. Пружинная система в натяжителе ремня натянет ремень до правильного натяжения.
  • ВАЖНО: НЕ перетягивайте винты натяжителя ремня. Это может вызвать повреждение и не даст лучших результатов. Просто затяните оба винта, как и любые другие винты, и не перетягивайте их.

Проверка функциональности - Подключите питание и запустите принтер;

  • Запустите процесс самотестирования устройства, чтобы убедиться, что самотестирование прошло успешно. Если вы столкнулись с какими-либо проблемами, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы сохраняются, обратитесь в службу поддержки для получения дополнительной помощи.

Заключительные примечания Мы надеемся, что подробное руководство было полезным и информативным. Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы рекомендуем подать технический запрос касающийся вашей проблемы. Пожалуйста, приложите изображение или видео, иллюстрирующее проблему, а также любую дополнительную информацию, связанную с вашим запросом.
