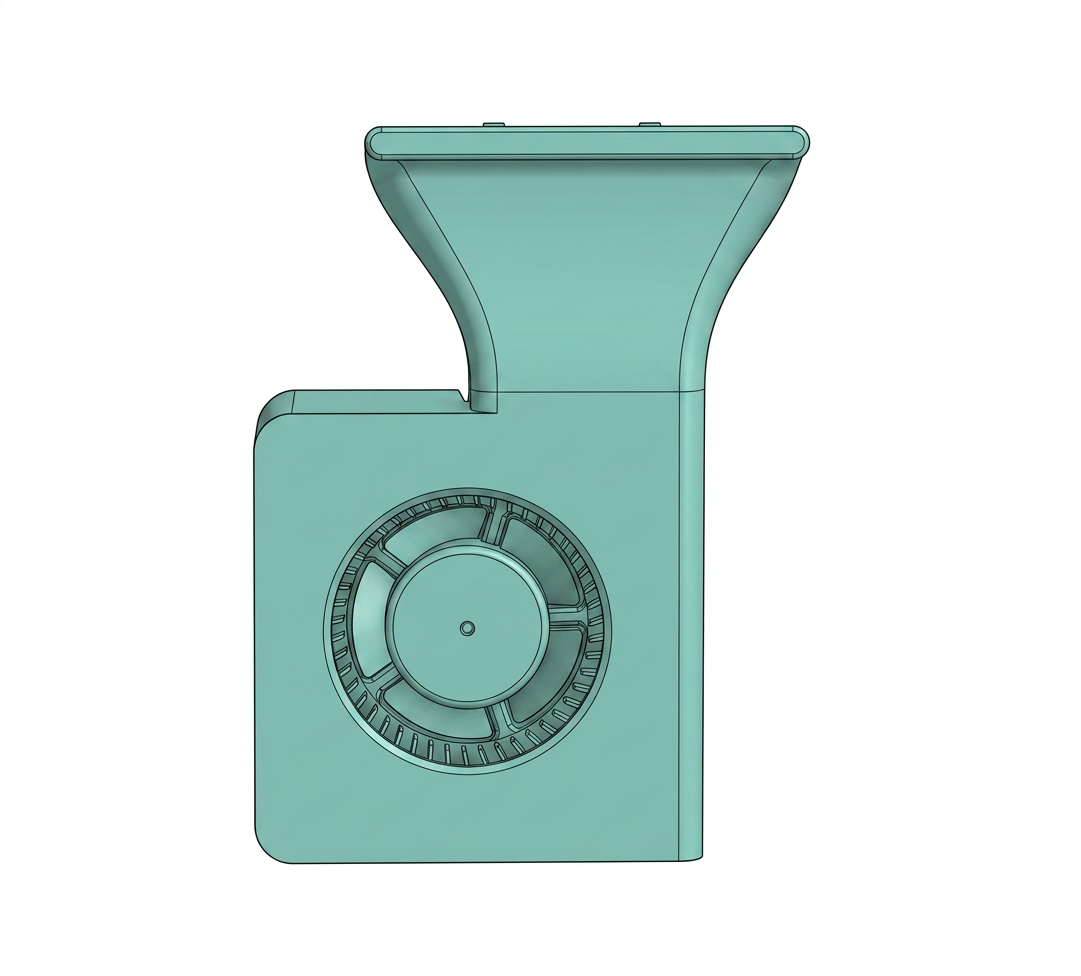

Что это? Вспомогательный вентилятор охлаждения детали — это мощный вентилятор мощностью 12 Вт, установленный с левой стороны камеры, который обеспечивает лучшее охлаждение при высокоскоростной печати. Старая версия Новая версия Примечание: Если вспомогательный вентилятор охлаждения детали установлен на X1 (не X1 Carbon), вы должны выбрать X1 Carbon в качестве модели принтера в Studio, чтобы вентилятор работал должным образом.
Когда следует его заменить? Поврежденные лопасти или неисправный двигатель вентилятора. Обновление X1 с помощью вспомогательного вентилятора охлаждения детали.
Необходимые инструменты и материалы Вспомогательный вентилятор охлаждения детали - Шестигранный ключ H2.0 - Пинцет.
Предупреждение о безопасности и состояние машины перед началом работы Перед началом работы по данному руководству убедитесь, что машина выключена, а AMS вместе с трубкой PTFE и буфером филамента сняты.
Руководство по эксплуатации
Шаг 1 - (Разборка) Откручивание винтов задней крышки Открутите винты на задней части принтера, как показано ниже. Всего нужно открутить 14 винтов: 10 на первом изображении и 4 на втором.
Шаг 2 - Снятие задней крышки Чтобы снять заднюю крышку, важно сначала потянуть левую сторону, чтобы порт натяжения левого ремня не мешал, а затем правую сторону. Нажмите на выходное отверстие трубки PTFE внутрь, чтобы освободить его от крышки.

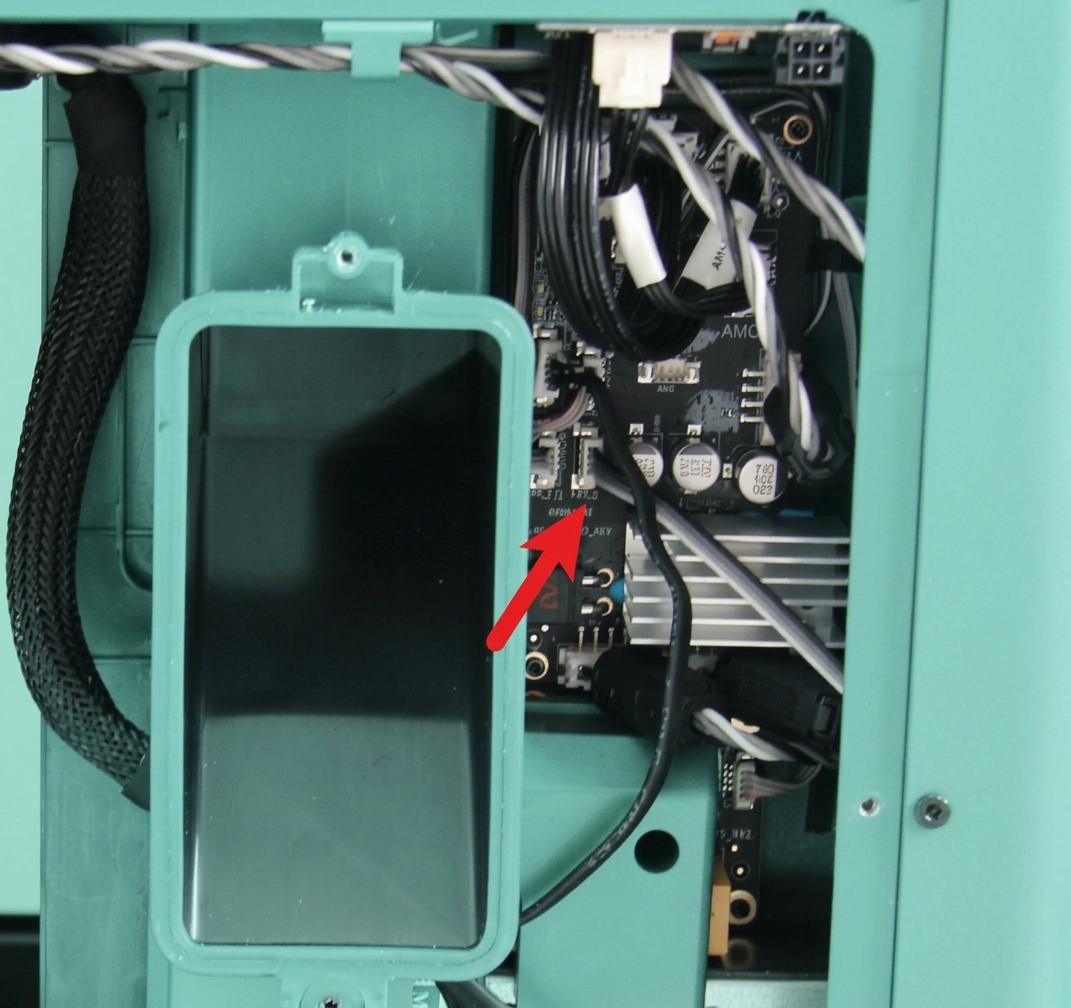

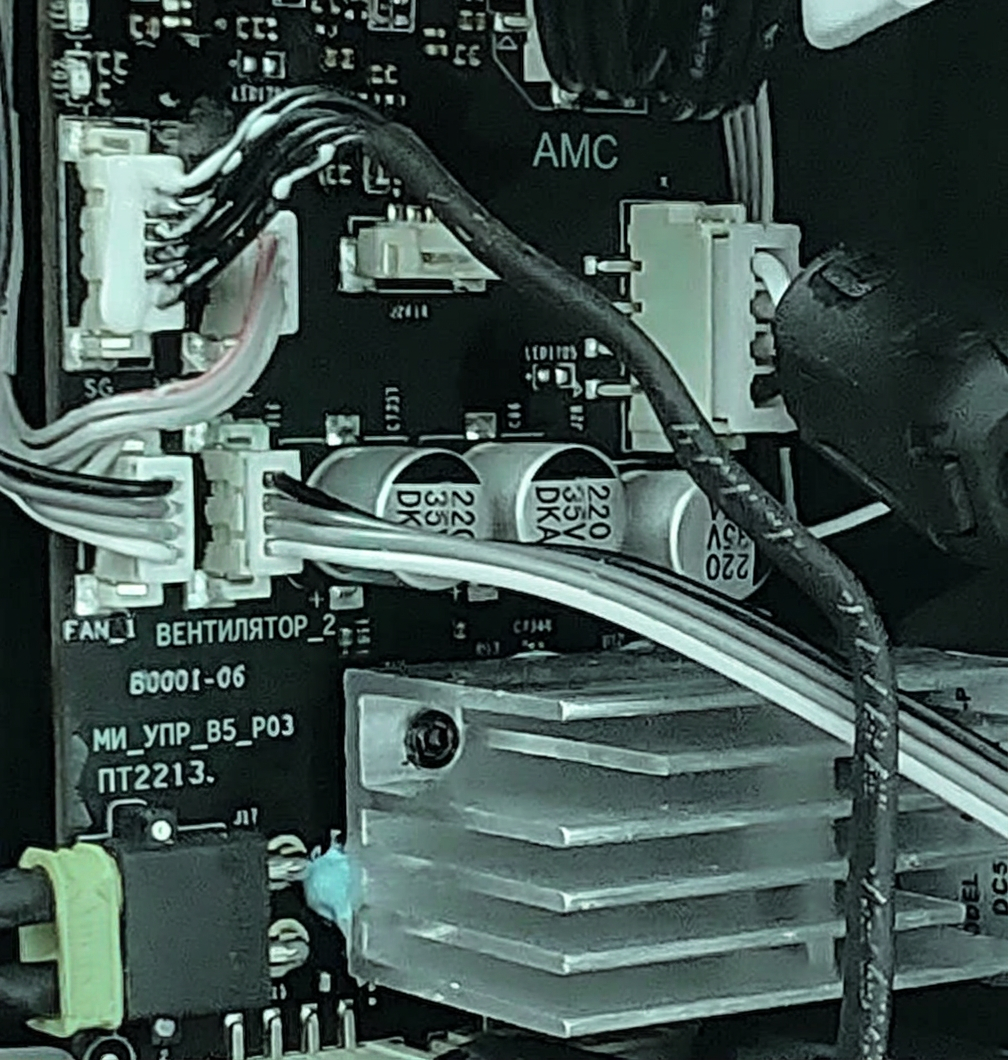

Шаг 3 - Отсоединение кабеля вспомогательного вентилятора охлаждения детали Найдите разъем вспомогательного вентилятора на плате MC и отсоедините кабель.

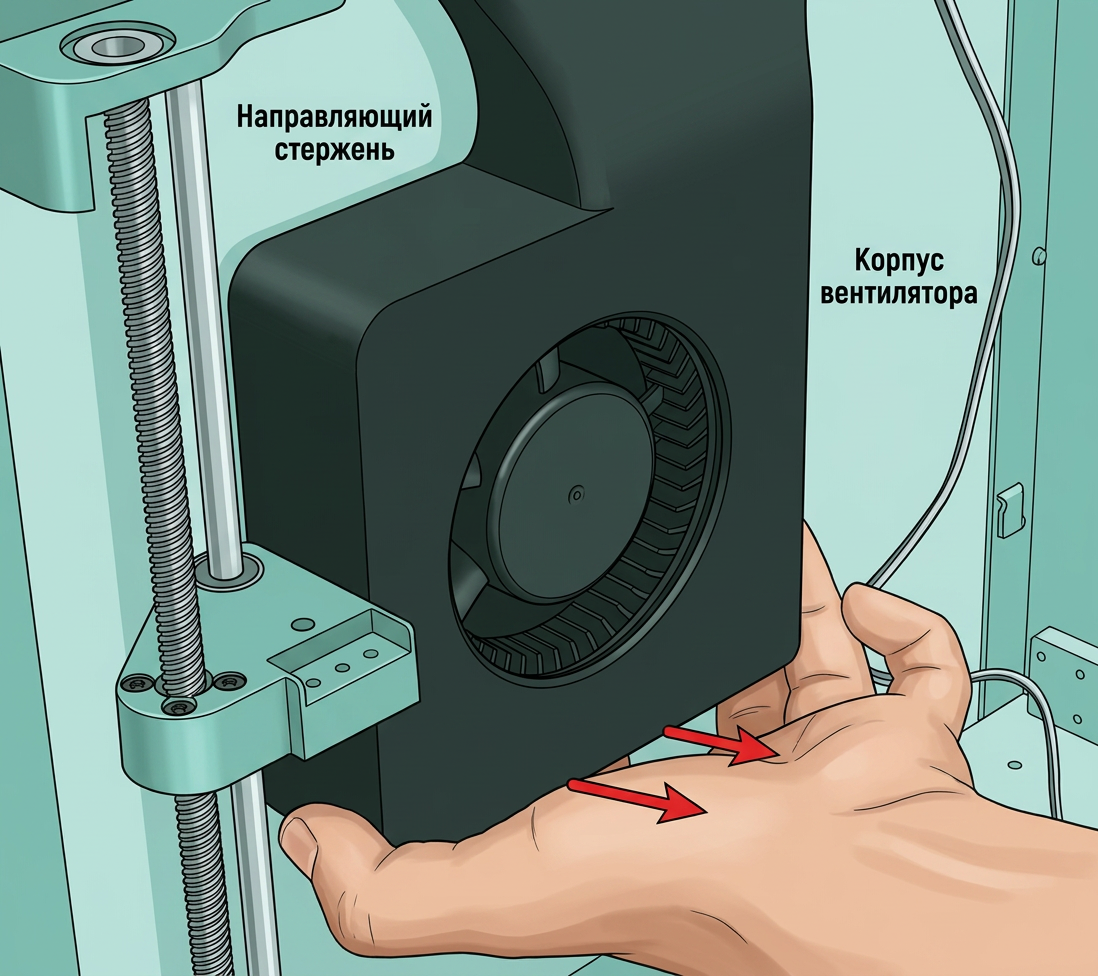

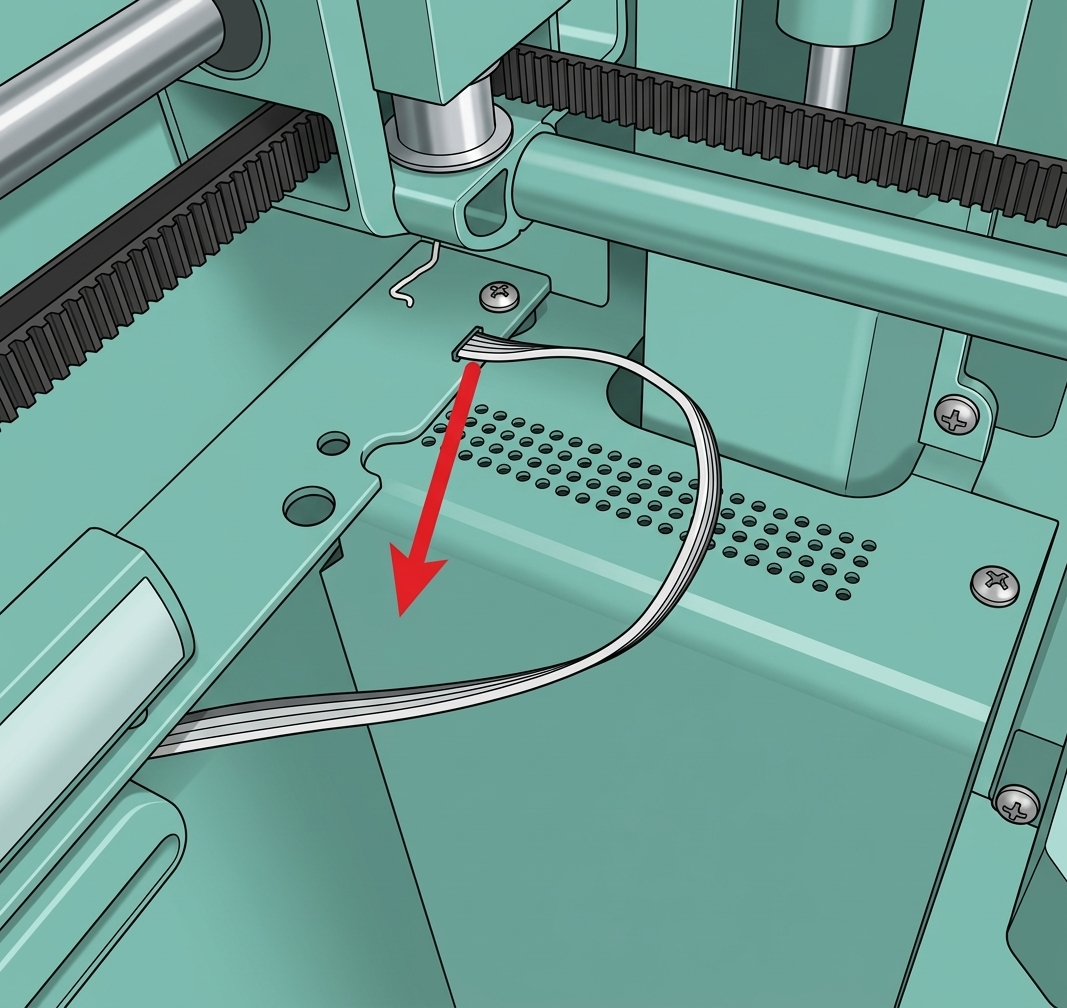

Шаг 4 - Снятие вспомогательного вентилятора охлаждения детали (Старая версия) Потяните кабель в сторону вентилятора, а затем с усилием отсоедините вентилятор.
Шаг 4 - Снятие вспомогательного вентилятора охлаждения детали (Новая версия) Вытяните кабель вентилятора в сторону вентилятора, используйте шестигранный ключ H2.0, чтобы открутить 3 винта, крепящие вентилятор, затем отделите вентилятор от боковой панели и снимите вентилятор.

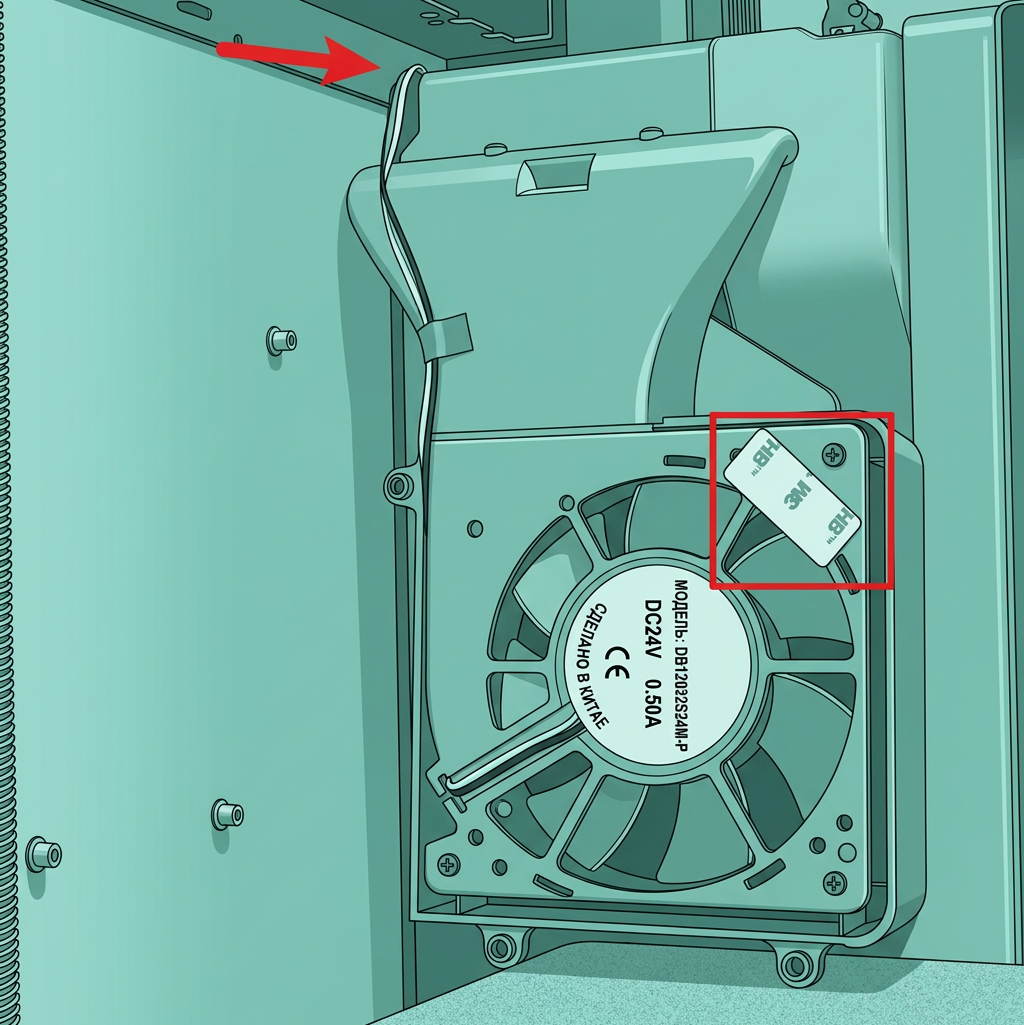

Шаг 5 - Установка крепления вентилятора Пропустите кабель вентилятора через внутренний держатель, снимите защитную пленку с двустороннего скотча на вентиляторе, установите вентилятор на место в соответствии с положением штифта, а затем закрепите его 3 винтами.
Шаг 6 - Подключение кабеля вентилятора Пропустите кабель вентилятора через зазор между боковой панелью и внутренней оболочкой и подключите кабель к разъему на плате MC.
Шаг 7 - Установка задней крышки Сначала пропустите трубчатый кронштейн, а затем закрепите правую сторону задней крышки за натяжителем правого ремня, как показано ниже, а затем за натяжителем левого ремня.
Шаг 8 - Закрепление винтов Прикрутите заднюю панель обратно. Обратите внимание на различные типы винтов (10 и 4), использованные ранее.
Как проверить завершение/успех Подключите кабель питания и включите принтер, а затем через экран включите вспомогательный вентилятор охлаждения детали. Если вспомогательный вентилятор охлаждения детали работает должным образом, замена выполнена успешно. В противном случае вернитесь к предыдущим шагам и проверьте соединение, чтобы попробовать снова. Если проблемы сохраняются, обратитесь в службу поддержки за дальнейшей помощью.
