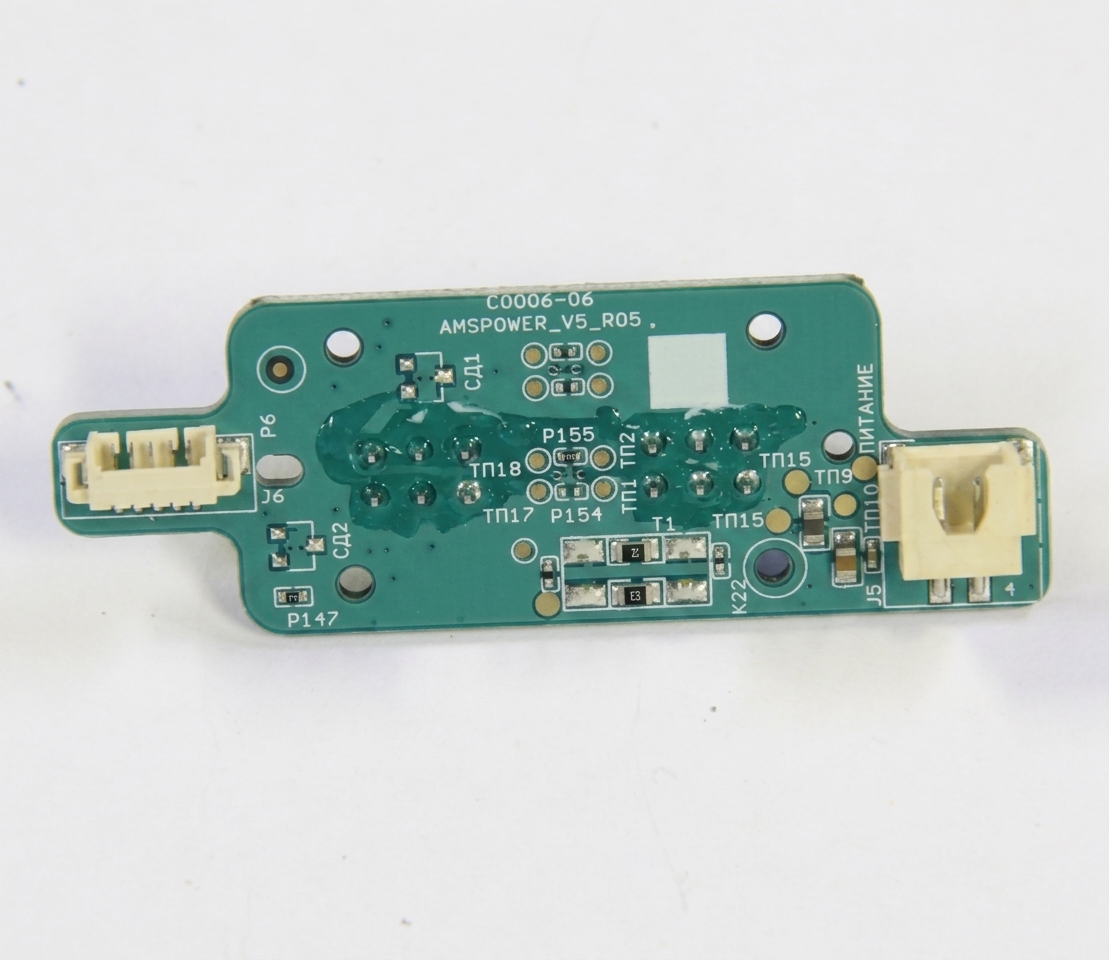

Плата питания AMS Плата питания AMS — это печатная плата, которая получает питание от принтера и подает его в AMS. Вы можете приобрести ее в нашем магазине здесь: Плата питания AMS [магазин Bambu Lab

Когда использовать это руководство Если AMS не получает питания, даже после проверки кабеля Bambu Bus 4pin / 6pin, и выходная мощность с интерфейсной платы AMS нормальная.

  • Если плата питания AMS сгорела.
  • Если какой-либо из разъемов или компонентов на плате AMS поврежден.

Необходимые инструменты и материалы - Новая плата питания AMS - Шестигранные ключи H2.0 и H1.5

Предупреждение о безопасности ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасным ситуациям. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другими металлическими частями или электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. Если у вас возникнут какие-либо сомнения или вопросы по поводу выполнения этого руководства, откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.

Руководство по эксплуатации

Шаг 1 - (Разборка) Снятие трубки PTFE Откройте крышку AMS, нажмите на плоскую часть вокруг выходного отверстия трубки PTFE в задней части AMS и вытащите трубку PTFE из задней части AMS.

Шаг 2 - Открытие основной рамы AMS Открутите 2 винта, расположенные сзади, как показано ниже, а затем очень осторожно потяните основную раму AMS к себе сзади. Возможно, вам придется нажать на клапан впускного отверстия PTFE, чтобы освободить раму. Не вытаскивайте основную раму AMS полностью, так как к ней все еще подключены кабели.

Шаг 3 - Снятие основной рамы AMS Отсоедините кабель Bambu Bus и кабель питания от платы питания AMS. Теперь вы можете извлечь основную раму AMS.

Шаг 4 - Снятие платы питания AMS Открутите 4 винта, крепящие плату питания AMS, а затем снимите плату питания.

Шаг 5 - (Сборка) Установка платы питания AMS Подготовьте новую плату питания AMS и закрепите ее на внутренней стороне корпуса AMS с помощью 4 винтов в той же ориентации, что показано ниже.

Шаг 6 - Установите основную раму AMS Поместите основную раму AMS в корпус AMS и подключите кабель Bambu Bus и кабель питания к плате питания.

Шаг 7 - Закрепление основной рамы AMS Закрепите основную раму 2 винтами, как показано ниже.

Шаг 8 - Подключение трубки PTFE Проверьте выравнивание кронштейна трубки на задней стороне внутреннего модуля рамы и вставьте трубку PTFE с задней стороны AMS. Вставьте трубку до полного закрепления.

Как проверить завершение/успех Подключите шнур питания, подключите AMS к принтеру, включите питание и запустите процедуру загрузки филамента в меню AMS через дисплей машины. Если ошибок не возникнет, замена прошла успешно.

Заключительные примечания Надеемся, подробное руководство было полезным и информативным. Чтобы обеспечить безопасное и эффективное выполнение, если у вас есть какие-либо сомнения или вопросы по поводу процесса, описанного в этой статье, мы рекомендуем подать технический запросотносительно вашей проблемы. Пожалуйста, приложите фотографию или видео, иллюстрирующее проблему, а также любую дополнительную информацию, касающуюся вашего запроса.
