Как чистить опорные шкивы 3D-принтера

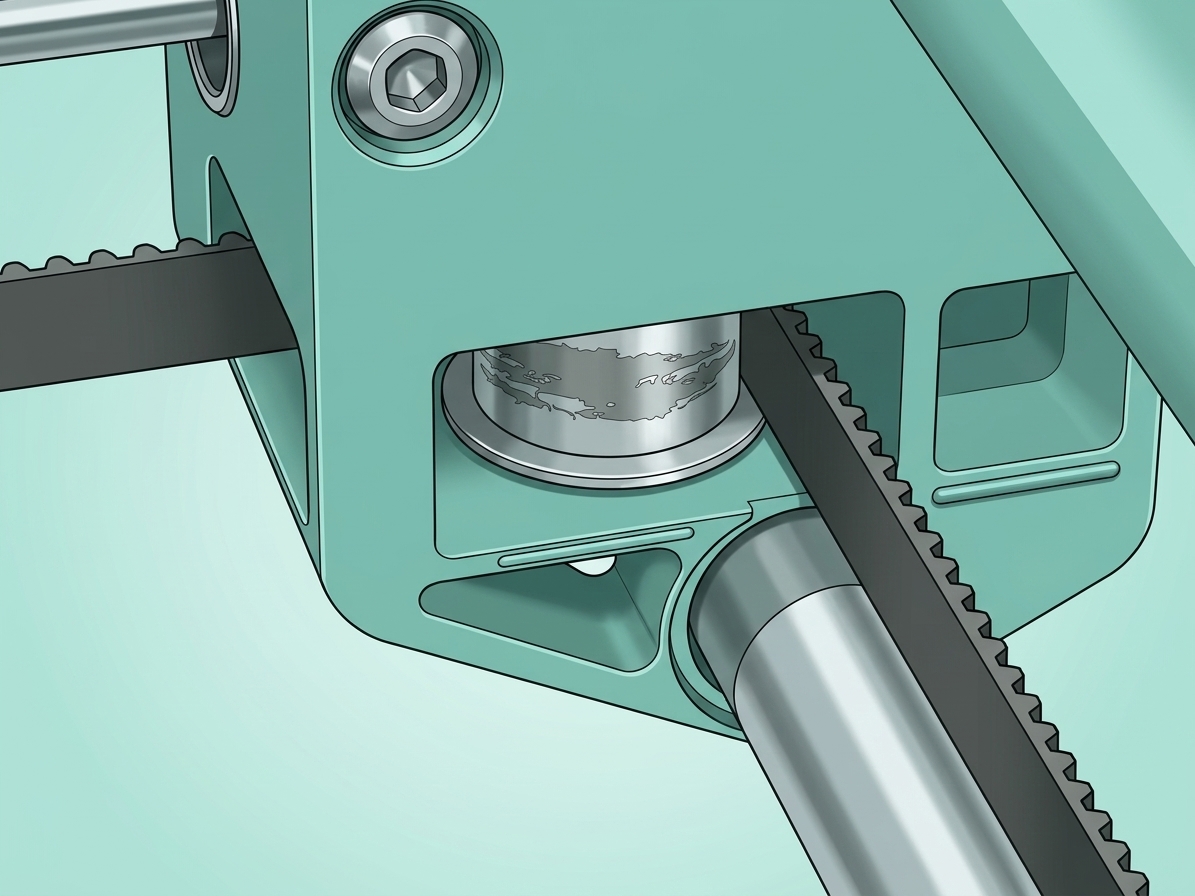

Как чистить опорные шкивы 3D-принтера Опорные шкивы являются ключевым компонентом системы движения 3D-принтера. Они играют решающую роль в поддержании правильного натяжения ремня и обеспечении плавного механического движения. Всего имеется 12 опорных шкивов. Со временем на этих участках могут скапливаться пыль, частицы филамента или остатки смазки с направляющих, что приводит к увеличению сопротивления, нежелательному шуму и даже проблемам при 3D-печати, таким как муар. Ниже приведено изображение опорного шкива. В этой статье мы подробно расскажем обо всем, что вам нужно знать для эффективной очистки опорных шкивов. Однако, прежде чем приступить, давайте подробнее рассмотрим расположение опорных шкивов.

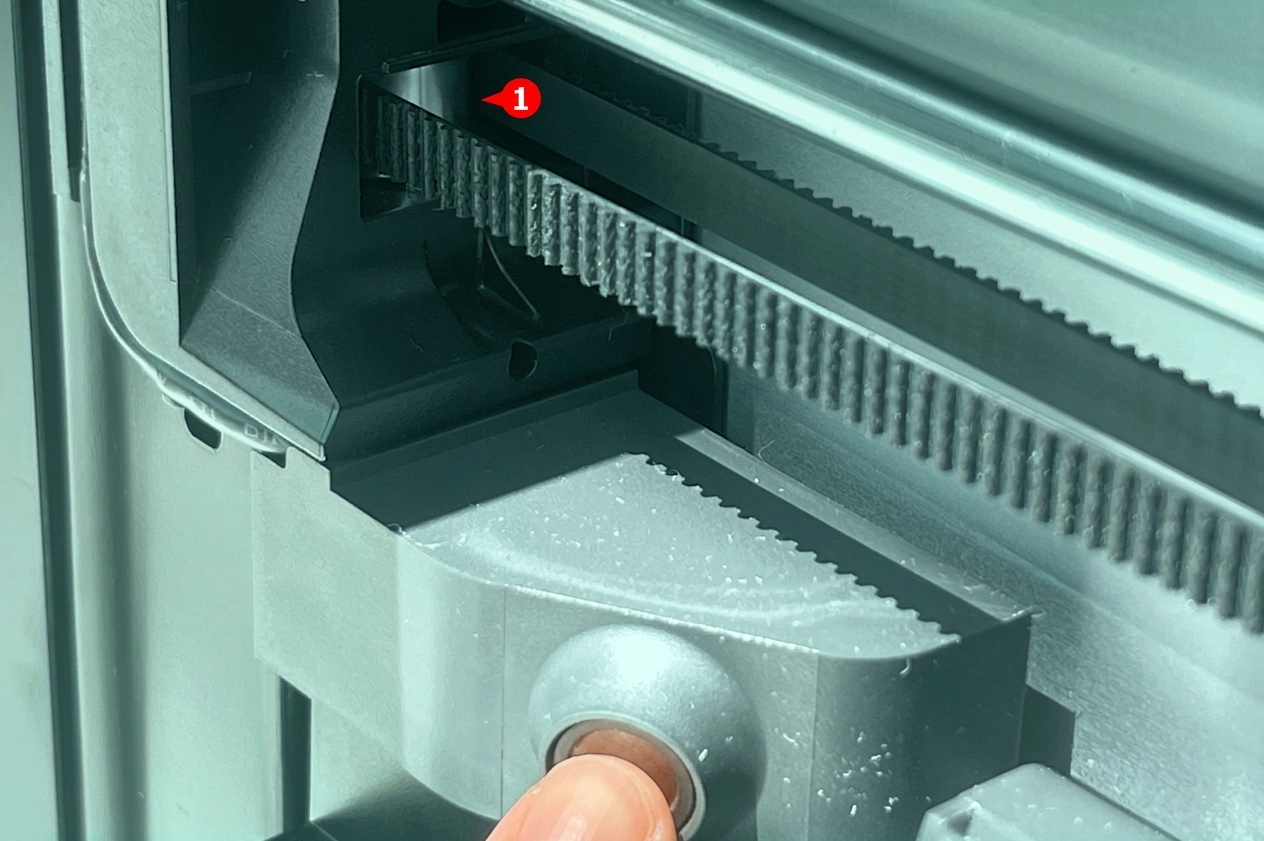

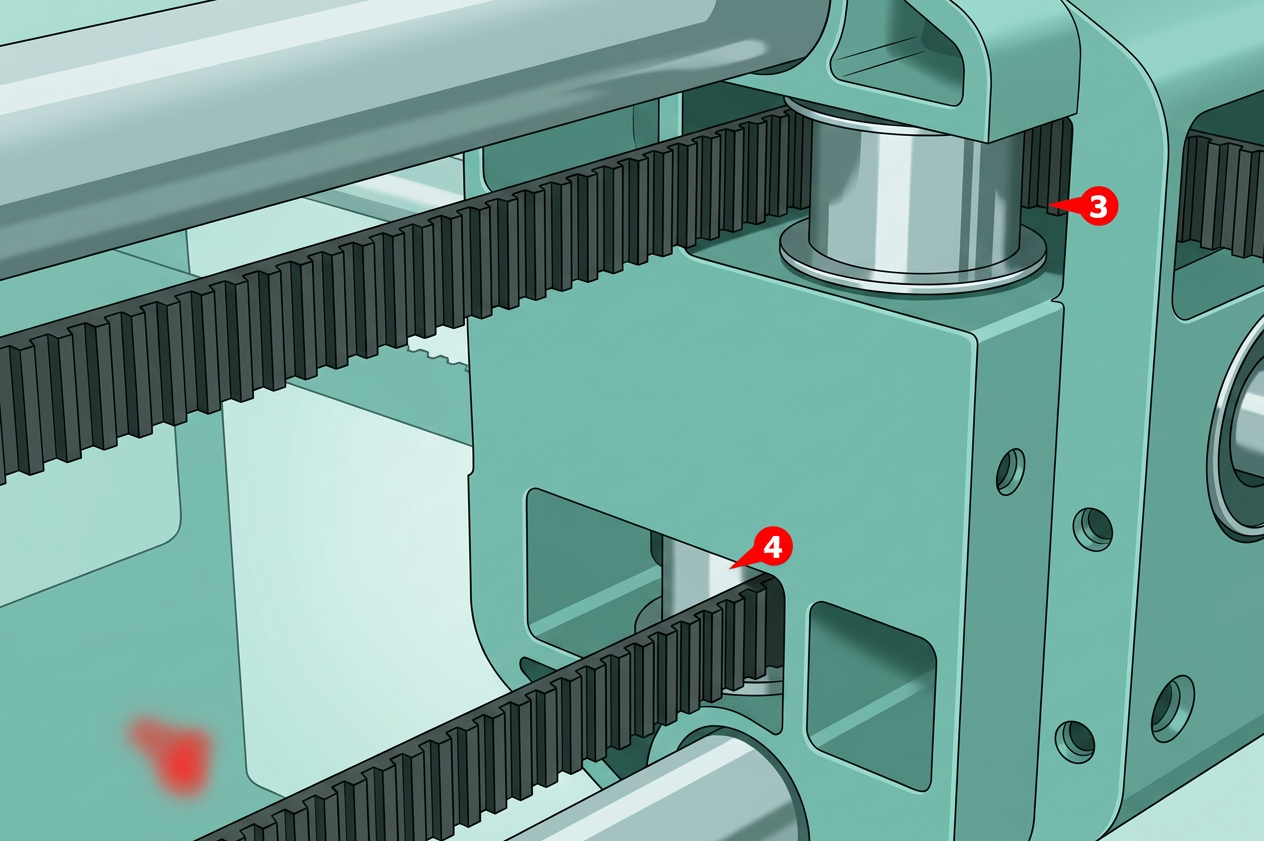

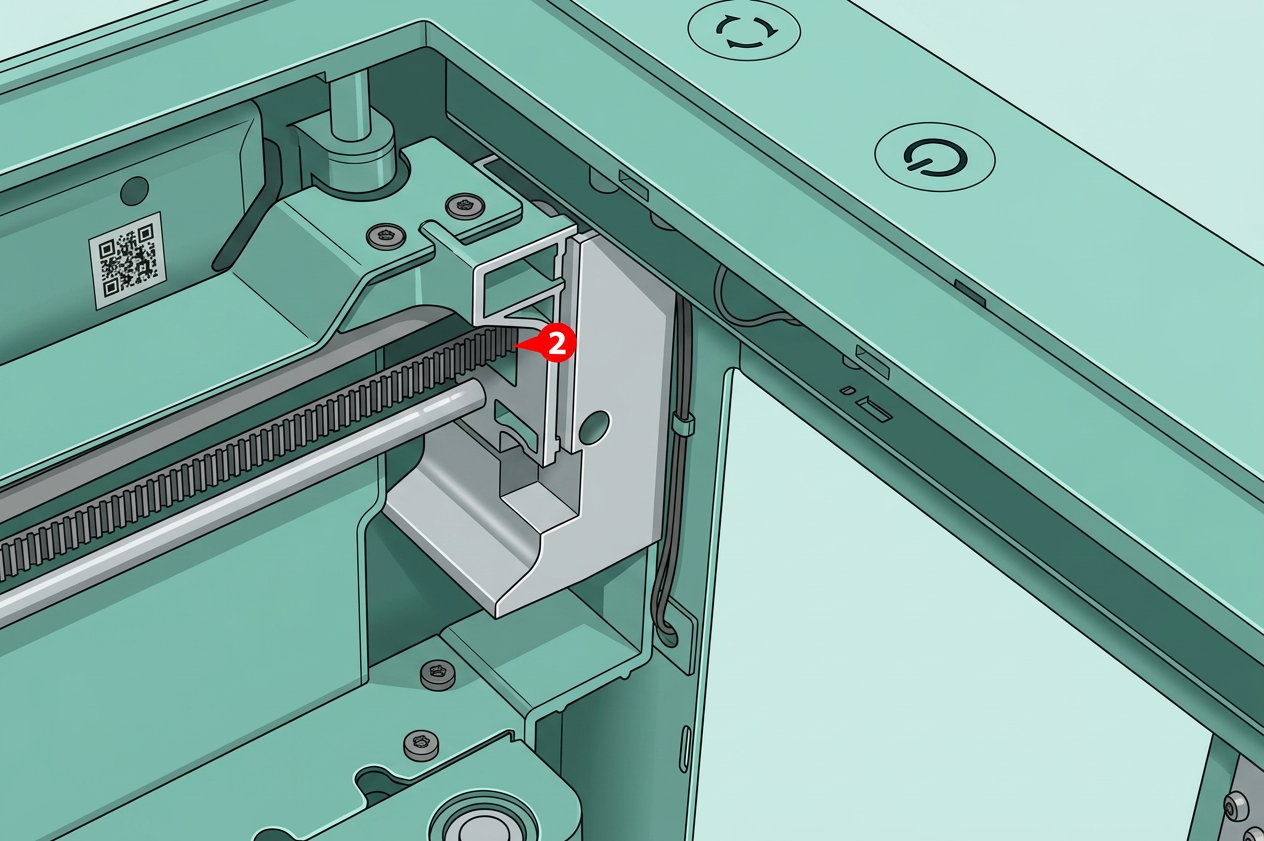

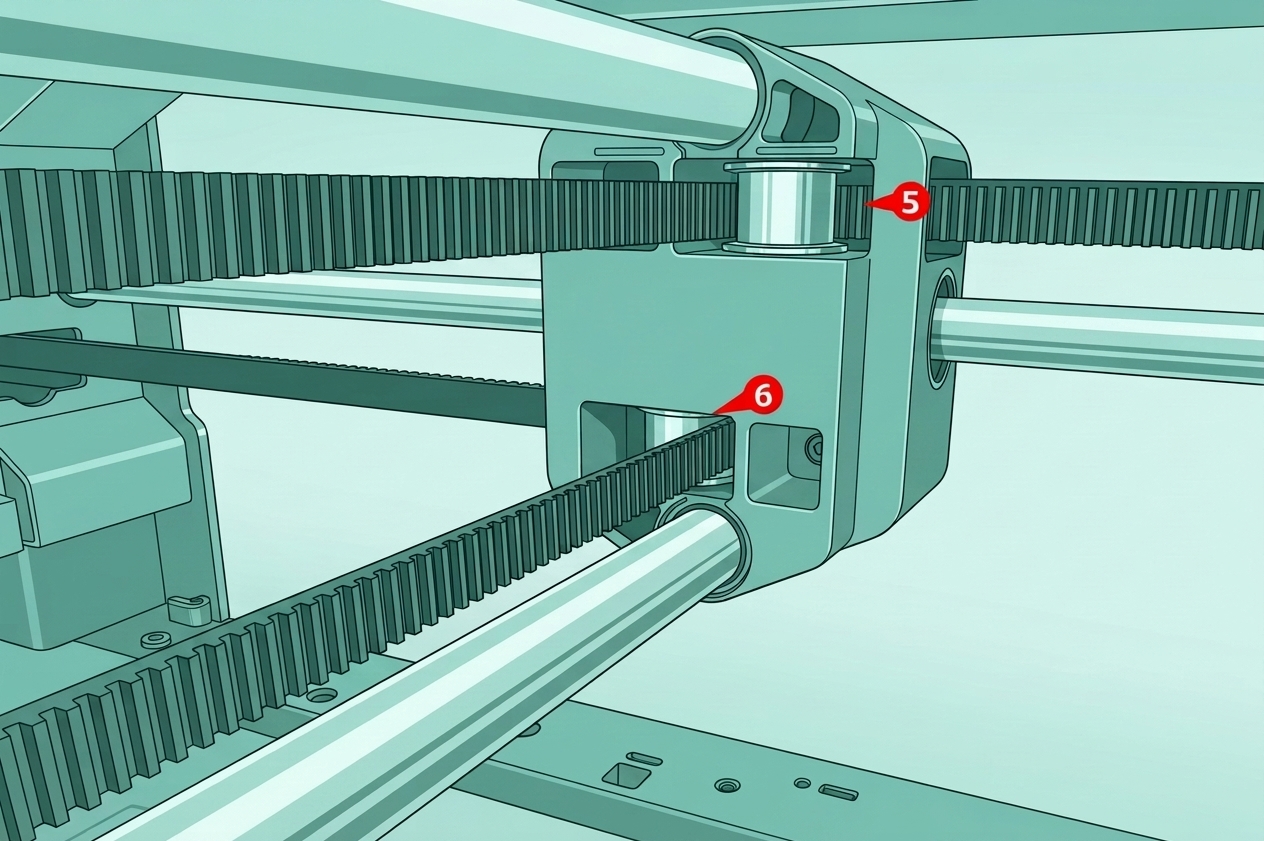

Расположение опорных шкивов в 3D-принтере У самой двери 3D-принтера находятся два, по одному с каждой стороны. Ниже показан шкив, расположенный прямо над камерой. Второй находится в другом углу. Вы можете идентифицировать его по кнопкам питания и обновления. В средней части их четыре. То есть по два в каждом углу. Остальные четыре находятся возле двигателей в задней части 3D-принтера. Два с одной стороны и два в другом углу. Сзади 3D-принтера их два.

Инструменты для очистки опорных шкивов Перед началом процесса очистки важно собрать необходимые инструменты. Некоторые из этих предметов могут уже быть в вашем наборе инструментов для 3D-печати, в то время как другие, возможно, придется приобрести. К ним относятся: Распылитель WD-40: Хотя WD-40 обычно используется как смазка, он также очень эффективен для удаления грязи, копоти и старой смазки с металлических поверхностей, таких как шкивы. Мы будем использовать его для удаления любых стойких, растворенных остатков без вызова коррозии. Если у вас его нет, вы можете купить его онлайн.

• Ватные палочки: Это материал, который мы будем использовать для очистки. Нанесите небольшое количество WD-40 на ватную палочку и аккуратно протрите поверхности опорных шкивов.
• Шестигранный ключ H 2.0: Он понадобится вам для ослабления компонентов, чтобы получить легкий доступ к опорным шкивам.
• Нетканая салфетка: Для протирания излишков грязи.

Дополнительные предметы

• Воздушный пистолет: Небольшой воздушный насос или баллон со сжатым воздухом идеально подходят для удаления пыли и мелкого мусора из области шкива до и после очистки. Это гарантирует, что вы не просто размазываете грязь, а действительно удаляете ее.
• Перчатки: Для защиты рук от смазки, грязи и острых металлических краев. Они также помогают сохранить чистоту деталей принтера, избегая отпечатков пальцев и кожного жира.
• Фонарик или налобный фонарь: Чтобы лучше видеть внутри принтера.
• Запасные винты: Мелкие винты легко теряются во время разборки. Наличие нескольких запасных винтов гарантирует, что вы не останетесь без них, если один закатится под стол или исчезнет. Примечание: Из 12 опорных колес первые 10 можно чистить напрямую, а задние 2 требуют разборки. В целом, чистка задних колес не рекомендуется, если нет видимой грязи.

Предупреждение о безопасности и состояние машины перед началом работы ПРЕДУПРЕЖДЕНИЕ! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительным повреждениям электроники и опасности. При выполнении технического обслуживания или устранении неполадок принтера может потребоваться разборка некоторых частей, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера. Сделав это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос в нашей службе поддержки /guides/ и мы сделаем все возможное, чтобы оперативно ответить и оказать вам необходимую помощь.

Шаги по очистке

Очистка передних опорных шкивов оси Y На оси Y возле дверной рамы с каждой стороны находится опорное колесо. Следуйте приведенным ниже шагам для их очистки:

Шаг 1: Откройте дверцу принтера Найдите опорный шкив рядом с камерой.

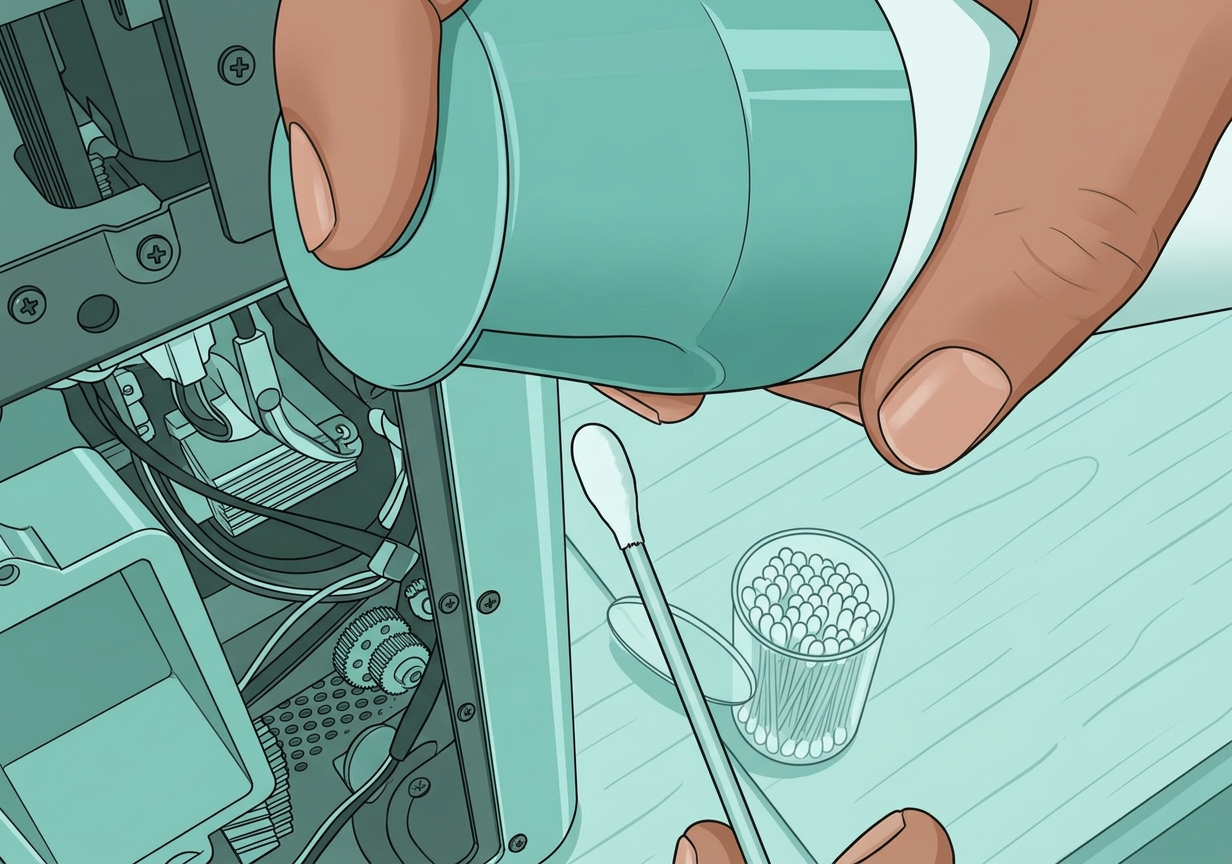

Шаг 2: Распылите WD-40 на ватную палочку Будьте осторожны, не распыляйте на нагревательную платформу или другие части. Если у вас нет WD-40, вы можете использовать спирт или изопропиловый спирт.

Шаг 3: Аккуратно протрите ободок опорного шкива При этом медленно и плавно перемещайте ремень вперед и назад.

Шаг 4. Очистите противоположные опорные шкивы Очистите другой опорный шкив таким же образом.

Очистка опорных шкивов в поперечной балке оси X Имеется 4 опорных шкива, по 2 с каждой стороны.

Шаг 1: Переместите печатающую головку в сторону Вручную сдвиньте печатающую головку в сторону, чтобы получить доступ к шкивам с противоположной стороны.

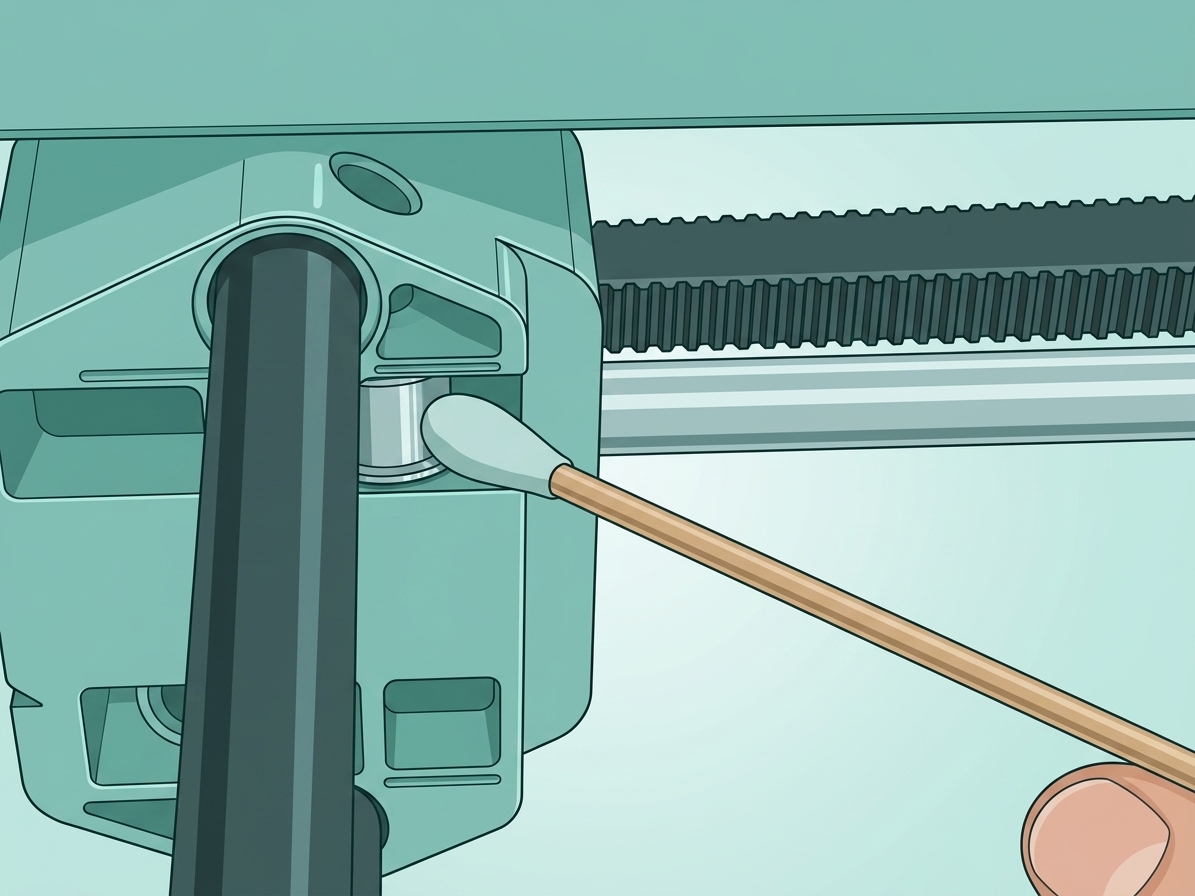

Шаг 2: Аккуратно очистите два опорных шкива ватной палочкой, смоченной в WD-40. Будьте осторожны, чтобы WD-40 не попал на печатающую головку, поперечную балку или другие части. Вы также можете перемещать печатающую головку вперед и назад для облегчения очистки. Будьте осторожны, не прилагайте чрезмерных усилий при перемещении печатающей головки, чтобы не оказывать слишком большого давления на балку. Очистите два опорных колеса с другой стороны таким же образом. Если есть излишки грязи, протрите их сухой салфеткой.

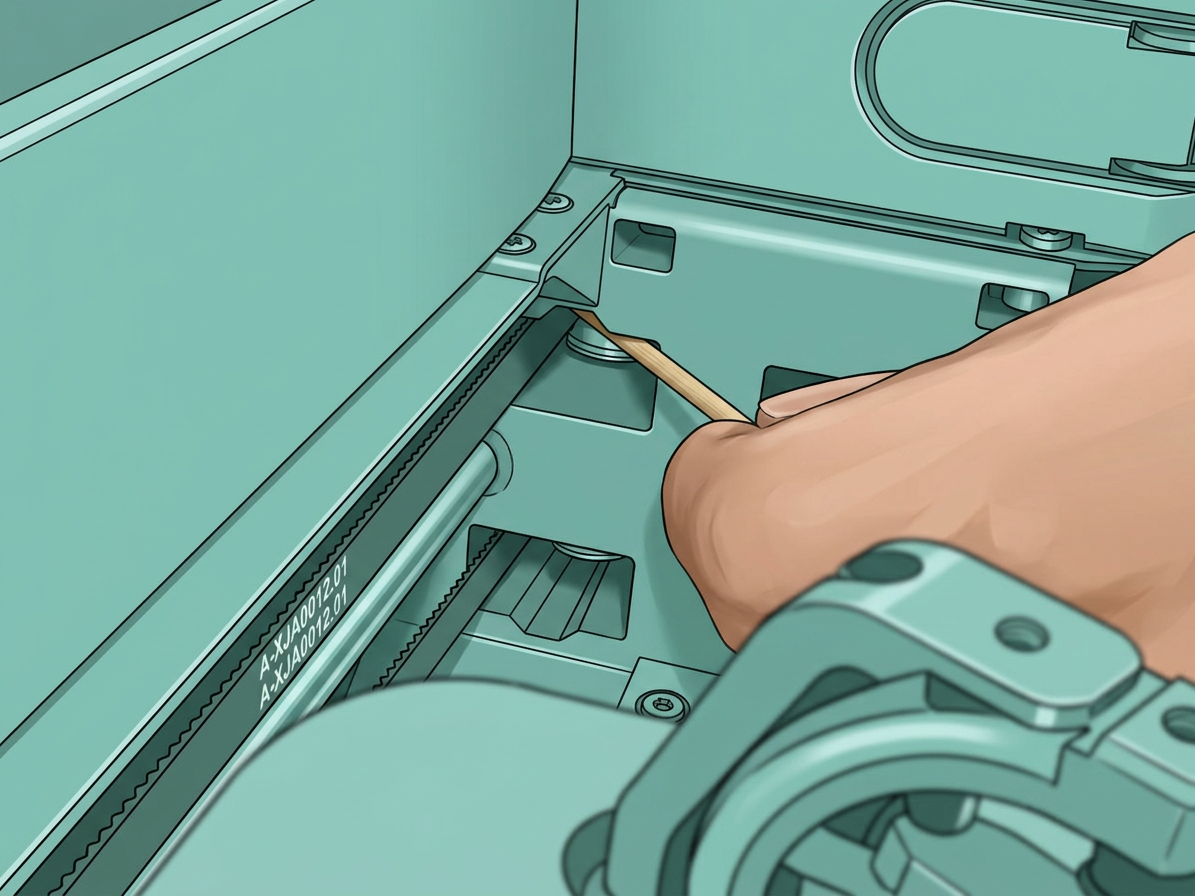

Очистка задних опорных шкивов принтера С каждой стороны, в верхних задних углах рамы, расположены два шкива, используемые для направления и натяжения ремней CoreXY. Если вы их плохо видите, используйте фонарик для освещения области.

Шаг 1: Переместите печатающую головку к переднему центру Переместите печатающую головку вперед и снимите крышку принтера, чтобы освободить место для очистки задней части.

Шаг 2: Начните очистку ватной палочкой, смоченной в WD-40. Учитывайте меры предосторожности, указанные в предыдущих шагах. Во время очистки вы можете аккуратно перемещать ремень вперед и назад пальцами, чтобы удалить всю грязь со шкива. Перемещая ремень, будьте осторожны, чтобы не растянуть его слишком сильно, так как это может повлиять на натяжение.

Очистка двух задних опорных шкивов (требуется разборка) Для очистки двух вышеуказанных опорных шкивов нам потребуется разобрать некоторые компоненты 3D-принтера для доступа к ним. К этим компонентам относятся: - Задняя крышка - Натяжной узел - пружина и ее держатель - Опорный вал Следуйте приведенным ниже шагам, чтобы узнать весь процесс:

Шаг 1: Снимите заднюю крышку Используйте шестигранный ключ 2,0 мм, чтобы открутить все винты задней панели. Это относится как к серии P1, так и к серии X1. Как показано на рисунке, есть четыре одинаковых винта с крупной резьбой (слева) и десять одинаковых винтов с мелкой резьбой (справа). После снятия их следует отсортировать и хранить отдельно, чтобы избежать путаницы. При снятии задней крышки сначала ослабьте левую сторону (если смотреть на заднюю крышку) через левое отверстие для натяжения ремня, затем ослабьте правую сторону через правое отверстие для натяжения ремня. Это предотвратит застревание крышки. Перед очисткой используйте фен, чтобы сдуть пыль внутри машины. Если вам нужно перевернуть машину для облегчения доступа, заранее отрегулируйте нагревательную платформу до нижнего положения и заблокируйте ее, чтобы предотвратить движение во время процесса. При необходимости вы также можете снять верхний экран, чтобы он не был поврежден при переворачивании машины на бок.

Шаг 2: Снимите натяжную пружину и ее держатель Для этого вам потребуется открутить винты, прикрепленные к натяжителю, а также кронштейн сбоку. Начните с откручивания двух винтов. Затем снимите натяжную пружину и кронштейн. Следующим шагом будет ослабление натяжного узла.

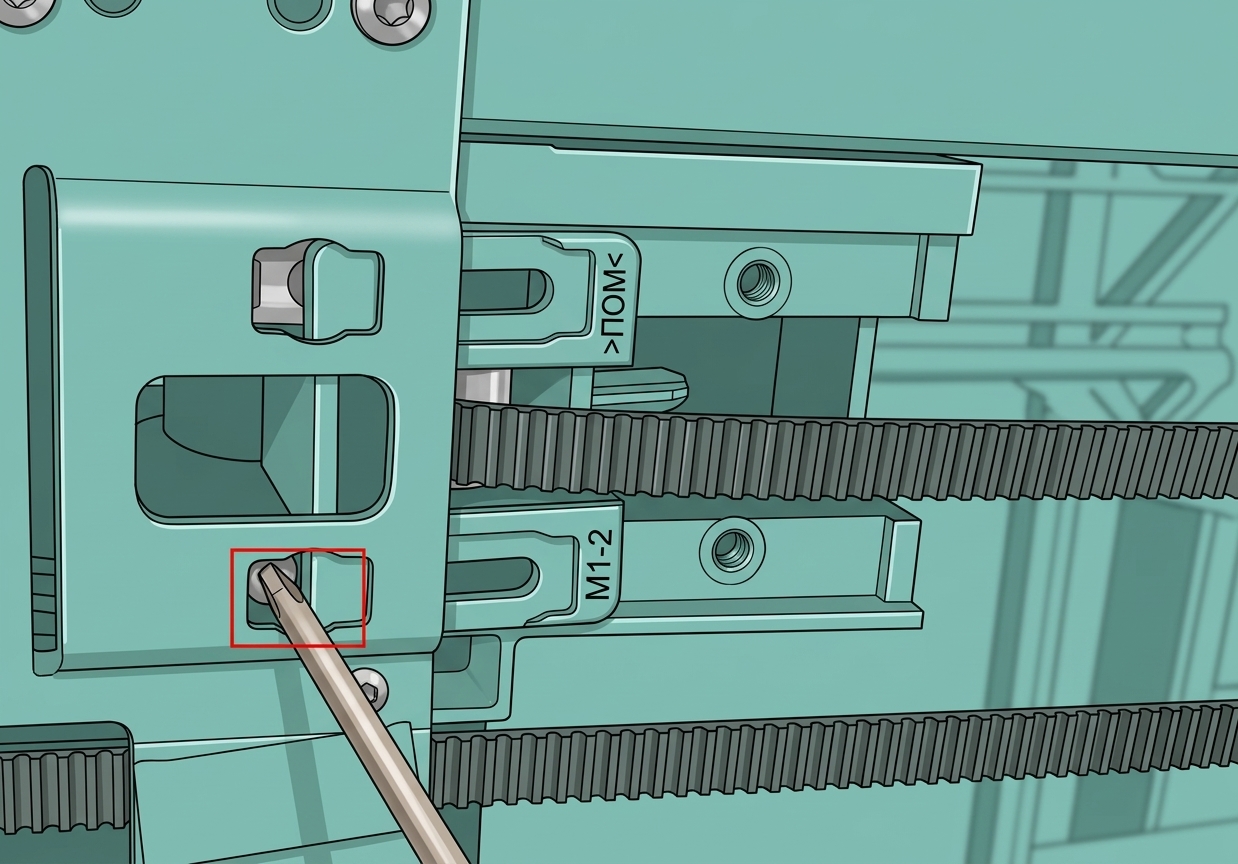

Шаг 3: Ослабьте натяжной узел Используйте шестигранный ключ H 2.0, чтобы открутить два винта, снять две металлические детали, а затем ослабить натяжной узел.

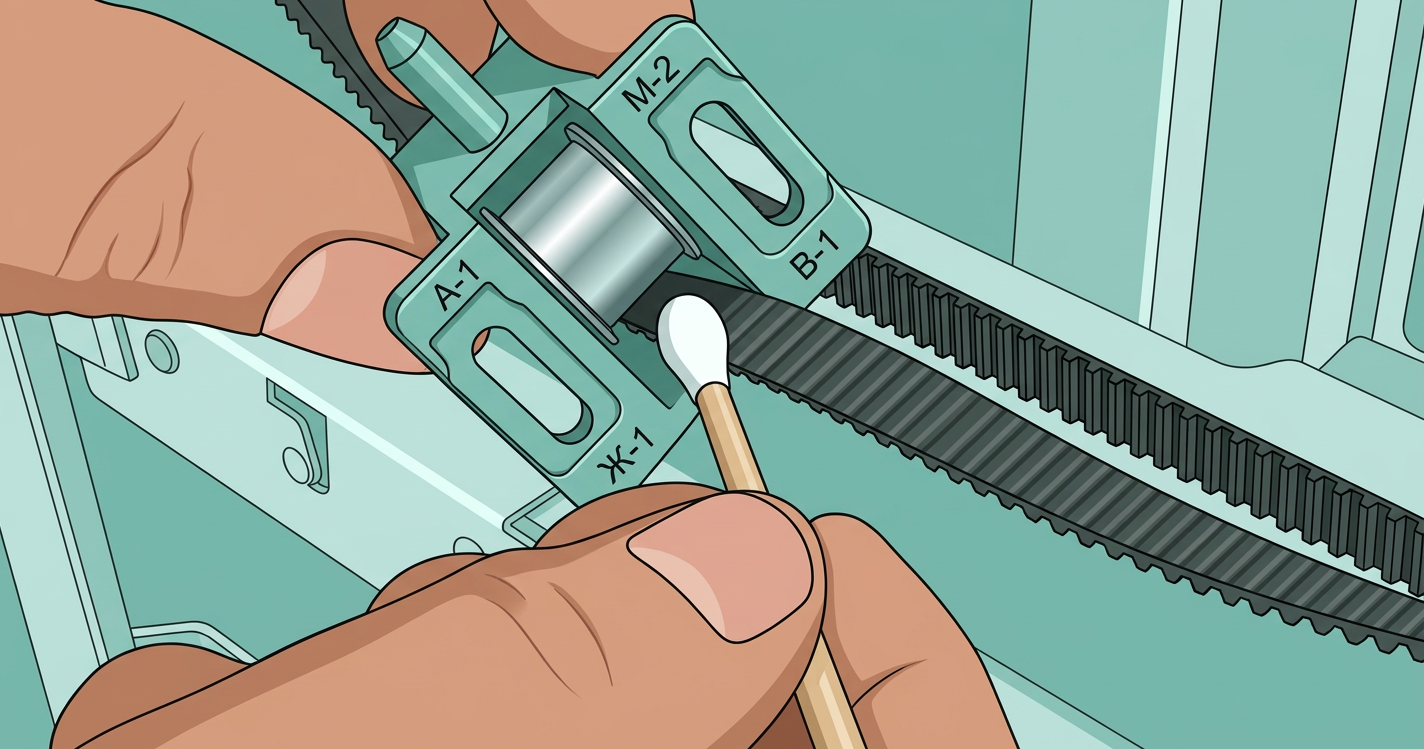

Шаг 4: Очистка опорного шкива Используйте ватную палочку с WD-40 для очистки поверхности опорного шкива. Процесс показан ниже.

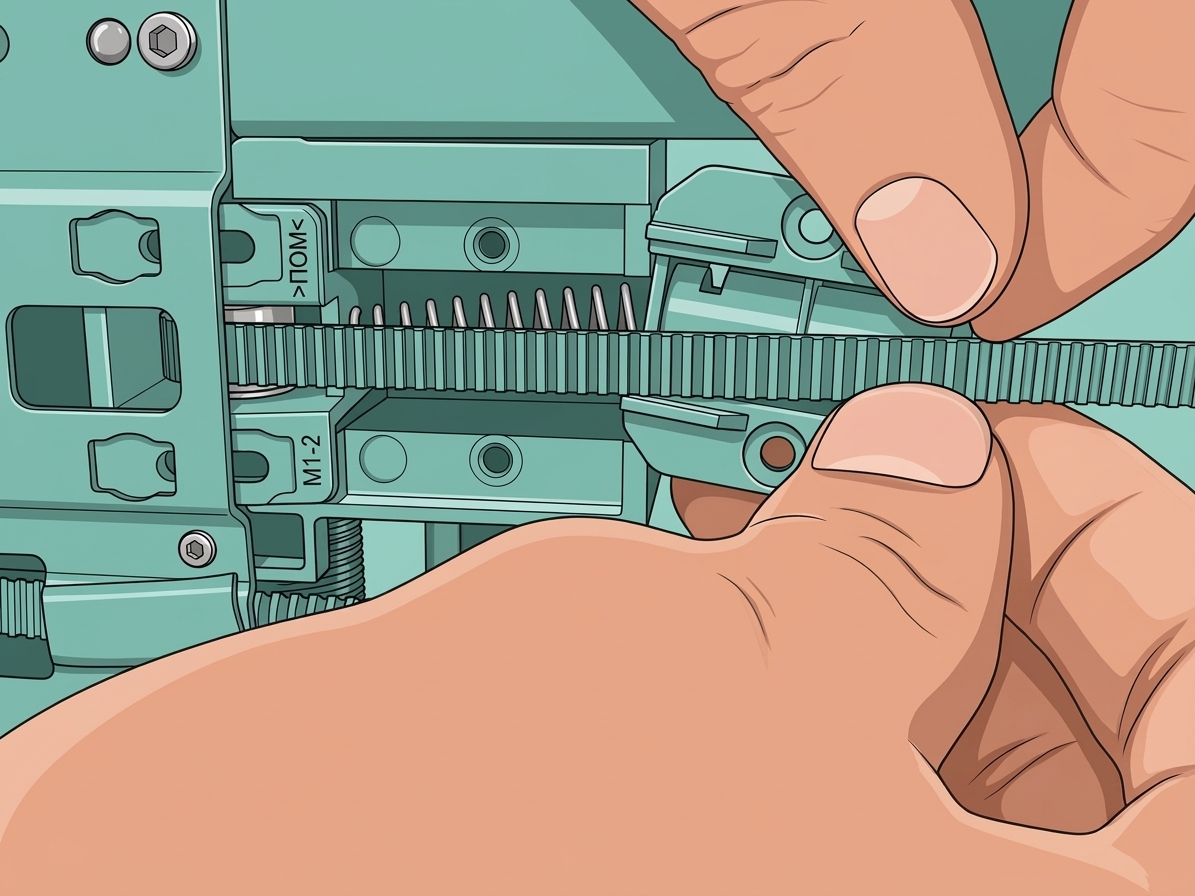

Шаг 5: Действия после очистки После очистки убедитесь, что шкив свободно вращается без каких-либо препятствий. Затем установите на место узел натяжного шкива. Вставьте узел натяжного колеса на место и вставьте два винта (с кронштейнами). Не затягивайте их полностью — оставьте винты пока ослабленными. Установите натяжную пружину и кронштейн, затем затяните два винта для их фиксации. Убедитесь, что пружина и кронштейн расположены правильно, как показано ниже. После завершения этого процесса повторите те же шаги для опорного шкива с другой стороны.

Шаг 6: Установите заднюю крышку принтера После очистки опорных колес с обеих сторон установите заднюю крышку. Для этого сначала проведите крышку через отверстие для подачи PTFE-трубки, затем закрепите порт натяжения ремня с правой стороны. После этого закрепите и выровняйте левую сторону. Затем установите заднюю крышку. Обратите внимание на различные типы используемых винтов — 10 винтов с мелкой резьбой и 4 винта с крупной резьбой, как показано ниже.

Шаг 7: Натяните ремень Поскольку натяжение ремня может измениться во время процесса очистки, необходимо его натянуть. Ослабьте два винта на другом узле натяжного колеса, удерживайте шкивы на обоих концах печатающей головки, несколько раз переместите печатающую головку вперед и назад. Наконец, расположите шкивы к задней части и затяните четыре винта на обоих узлах натяжного колеса. Подробные инструкции см. в статье о натяжении ремня в вики. Мы успешно завершили очистку опорных шкивов. Хотя процедура демонстрируется на примере принтера серии X1, она также применима к принтеру серии P1.

Заключительные замечания Мы надеемся, что предоставленное подробное руководство было полезным и информативным. Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы рекомендуем подать технический запрос относительно вашей проблемы. Пожалуйста, приложите фотографию или видео, иллюстрирующее проблему, а также любую дополнительную информацию, относящуюся к вашему запросу.
