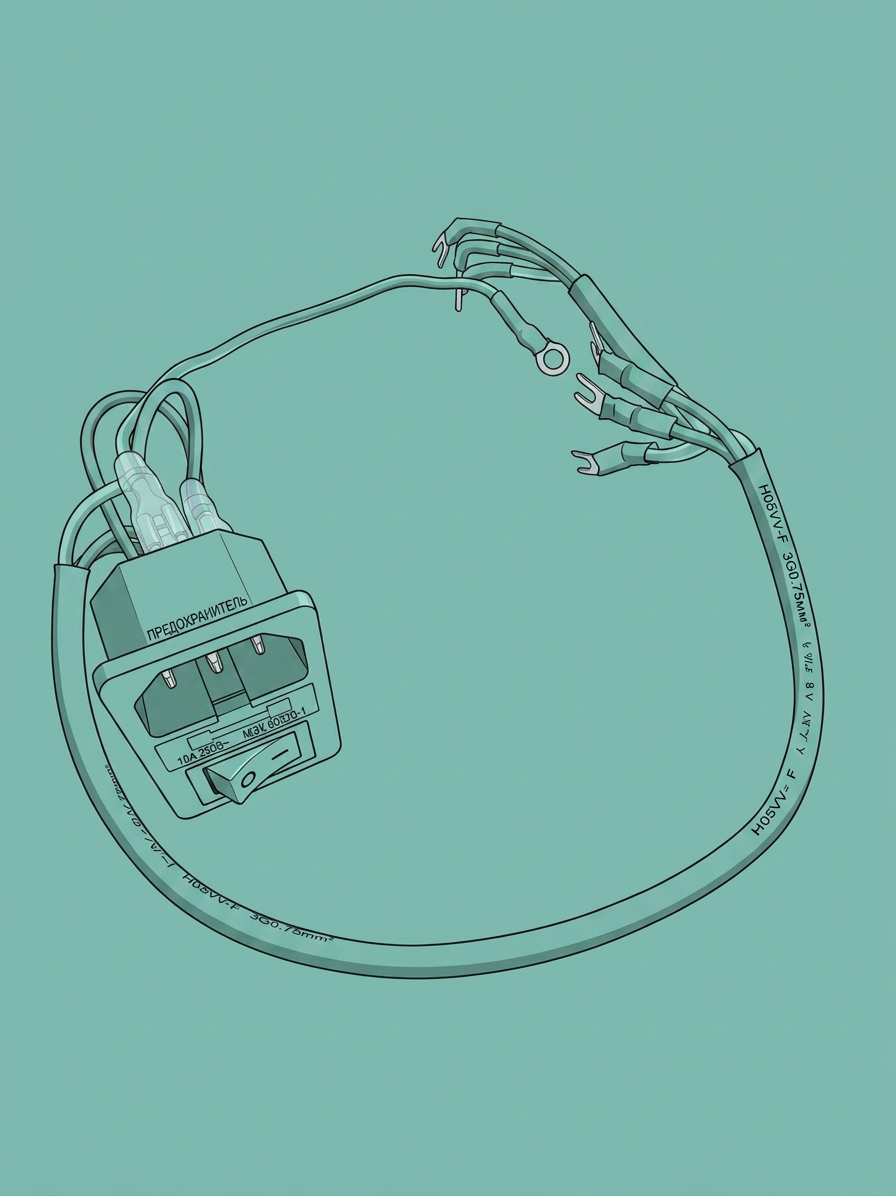

Блок переключателя питания

Что это такое Блок переключателя питания — это модуль, установленный в нижнем левом углу задней части принтера. Он содержит разъем для шнура питания, переключатель для управления питанием принтера и кабели, используемые для его подключения к блоку питания принтера, плате переменного тока и заземлению.

Когда заменять Когда переключатель поврежден - Когда поврежден внутренний соединительный кабель - Когда разъем имеет плохой контакт

Необходимые инструменты и материалы - Новый блок переключателя питания - Шестигранный ключ H1.5 H2.0 - Крестовая отвертка - Пинцет, монтировка или другой плоский инструмент

Предупреждение о безопасности ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, поскольку оставление принтера включенным во время таких работ может вызвать короткое замыкание, которое может привести к дополнительным повреждениям электроники и опасности. При выполнении технического обслуживания или устранении неполадок принтера может потребоваться разборка некоторых частей, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера. Таким образом, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос на нашей странице поддержки /guides/ и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Руководство по эксплуатации - Разборка Примечание: Если вы являетесь пользователем X1E и вам необходимо заменить кабель подключения переменного тока к блоку питания, одновременно обратитесь к руководству X1E Internal Power Supply Installation Tutorial на Wiki.

Шаг 1 - Отсоедините шнур питания Отсоедините шнур питания от розетки.

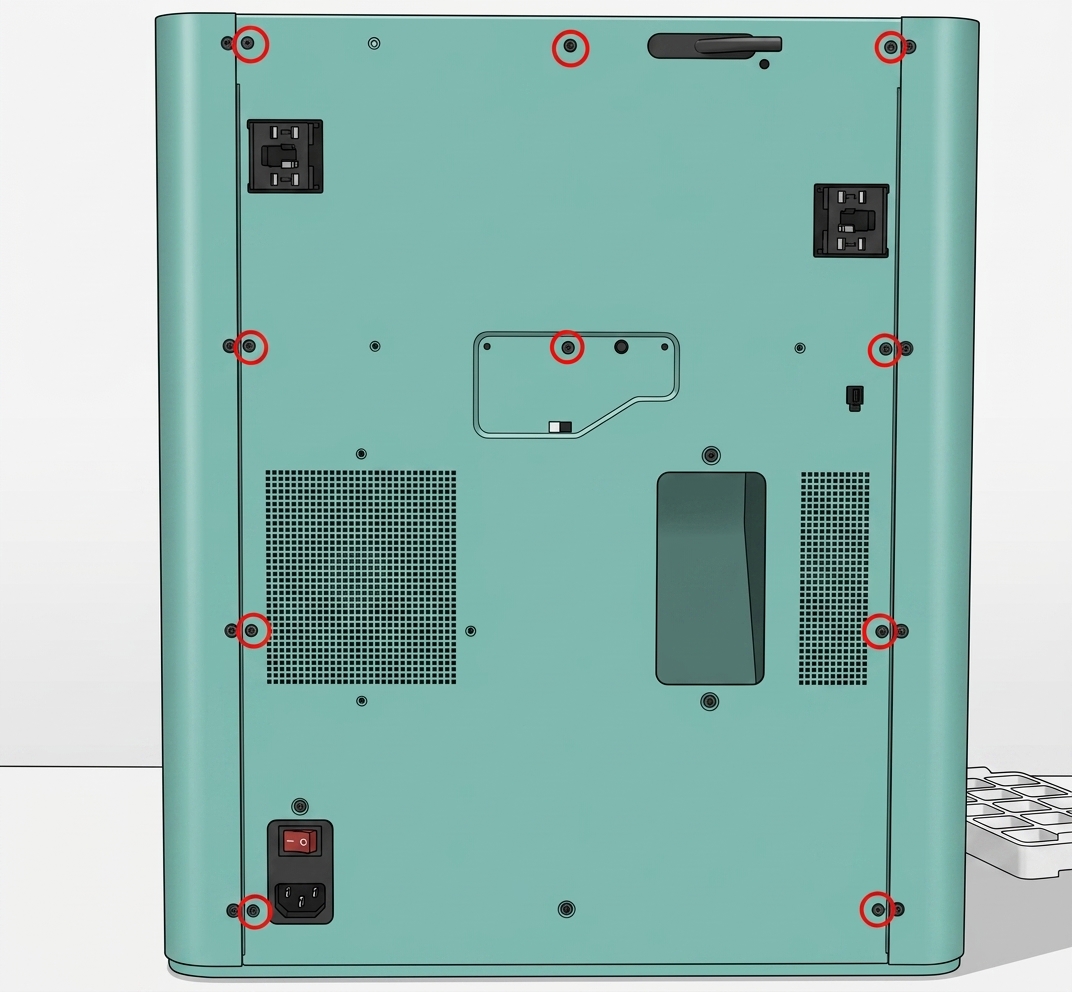

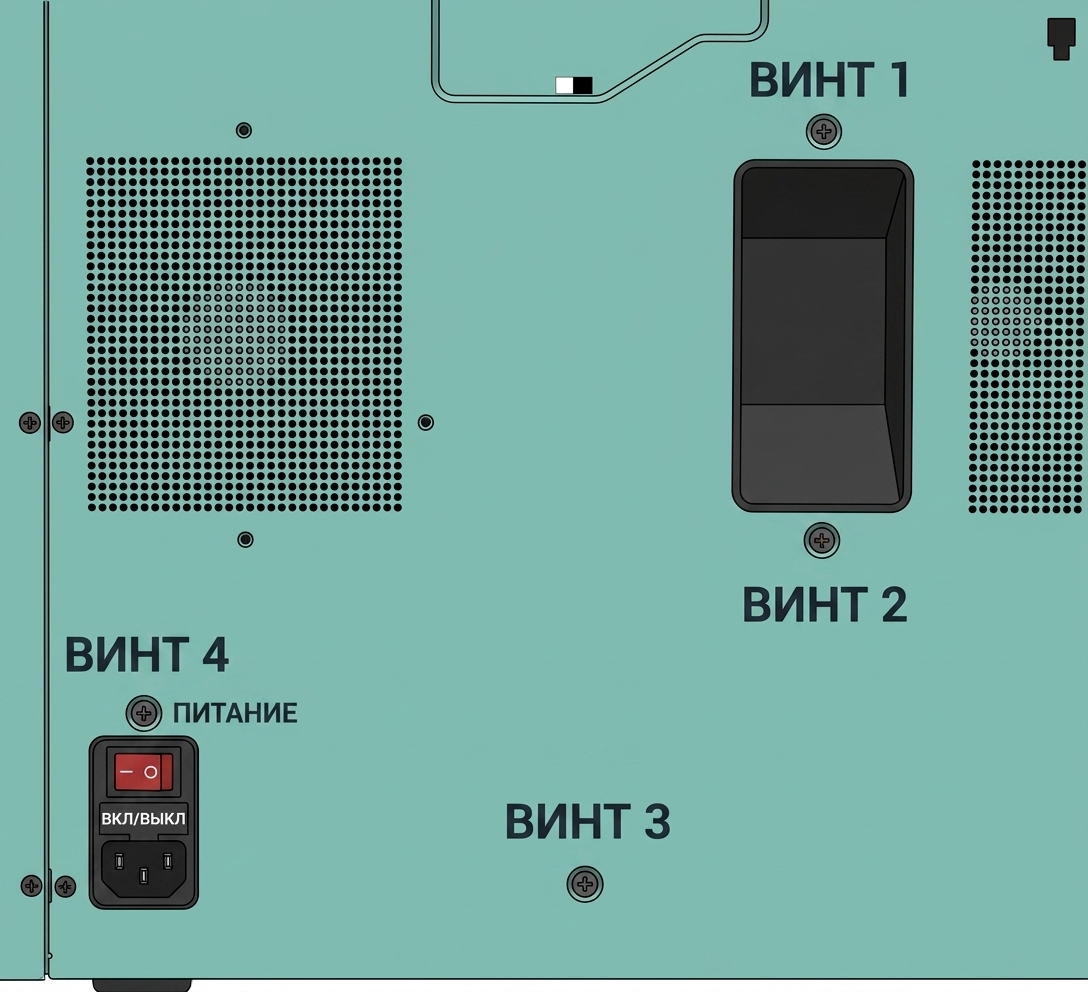

Шаг 2 - Снимите винты Снимите 10 винтов с мелкой резьбой и 4 винта с крупной резьбой с задней крышки, как показано. Эти два типа винтов нельзя путать, поэтому держите их отдельно, чтобы не перепутать.

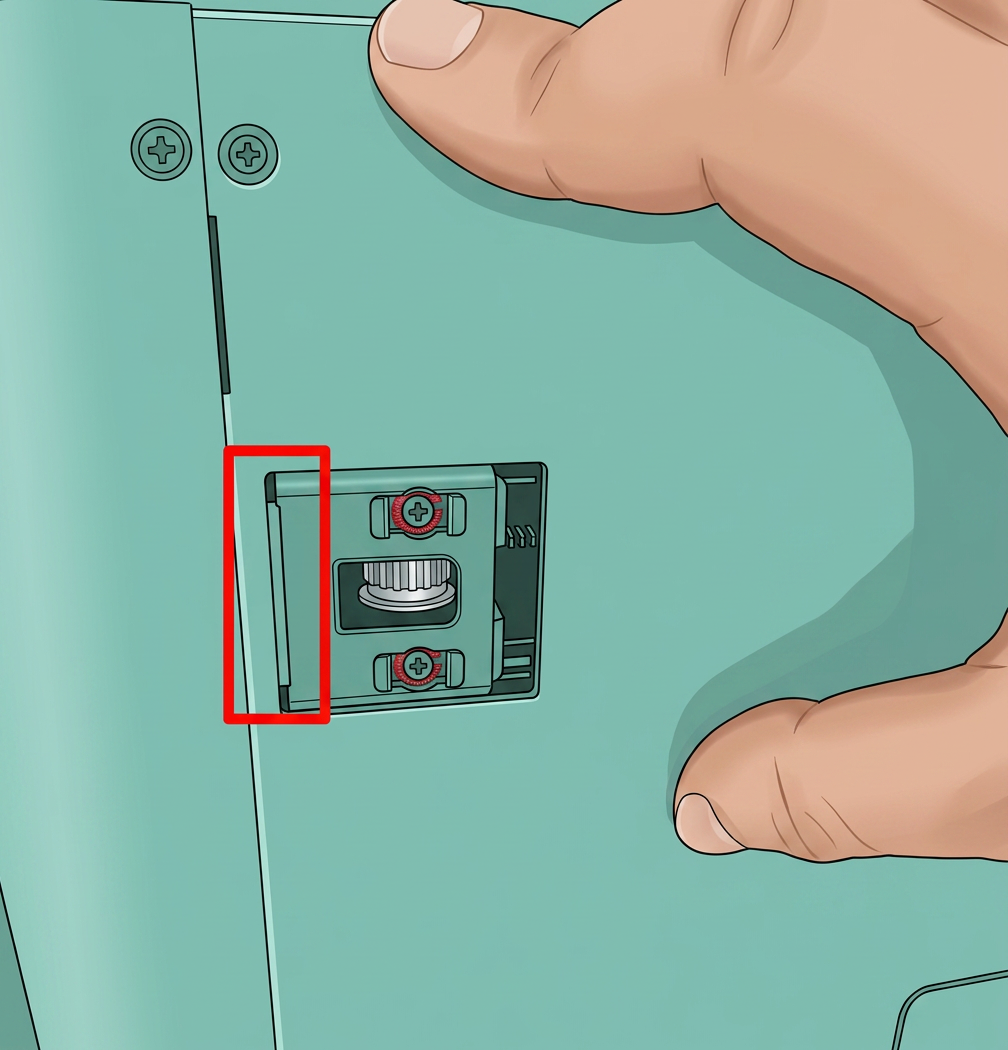

Шаг 3 - Снимите заднюю панель Снимите заднюю панель, сначала разблокируйте порты натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.

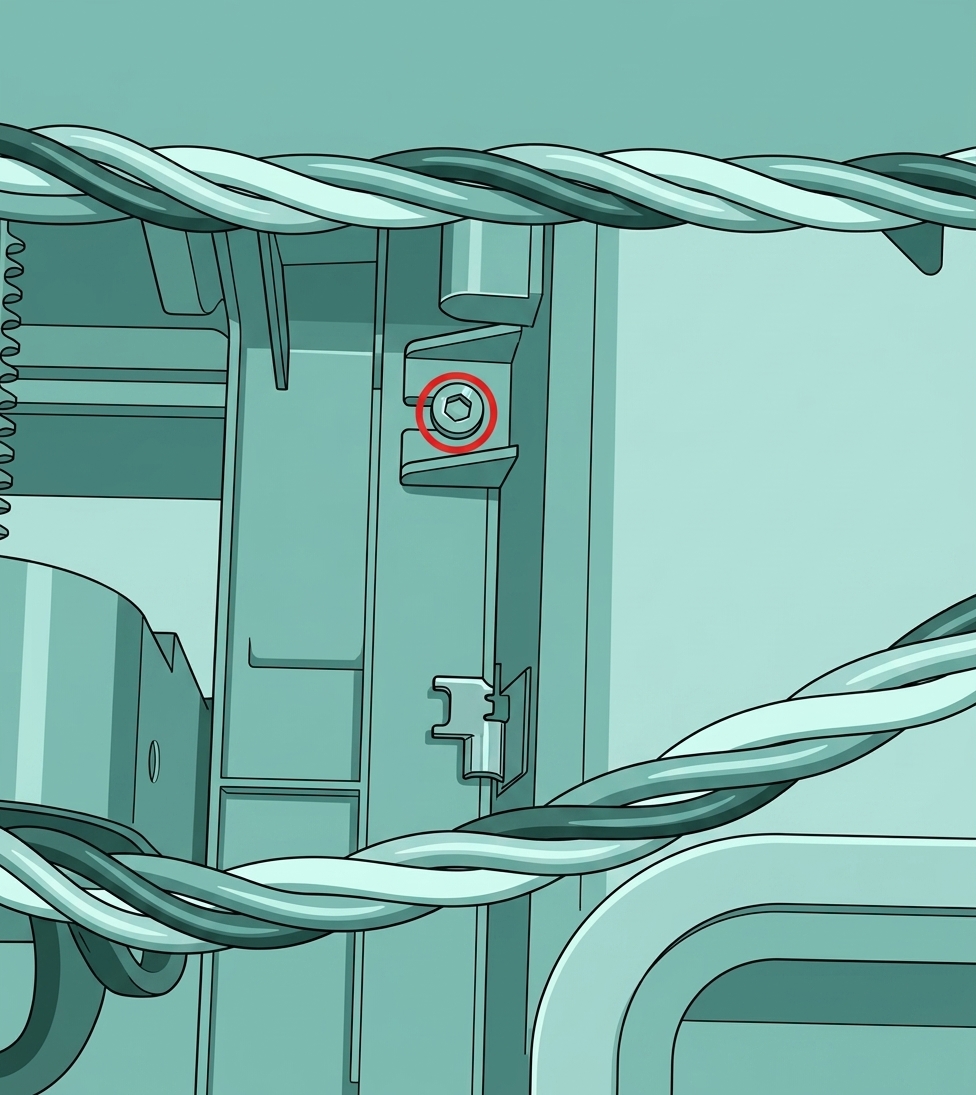

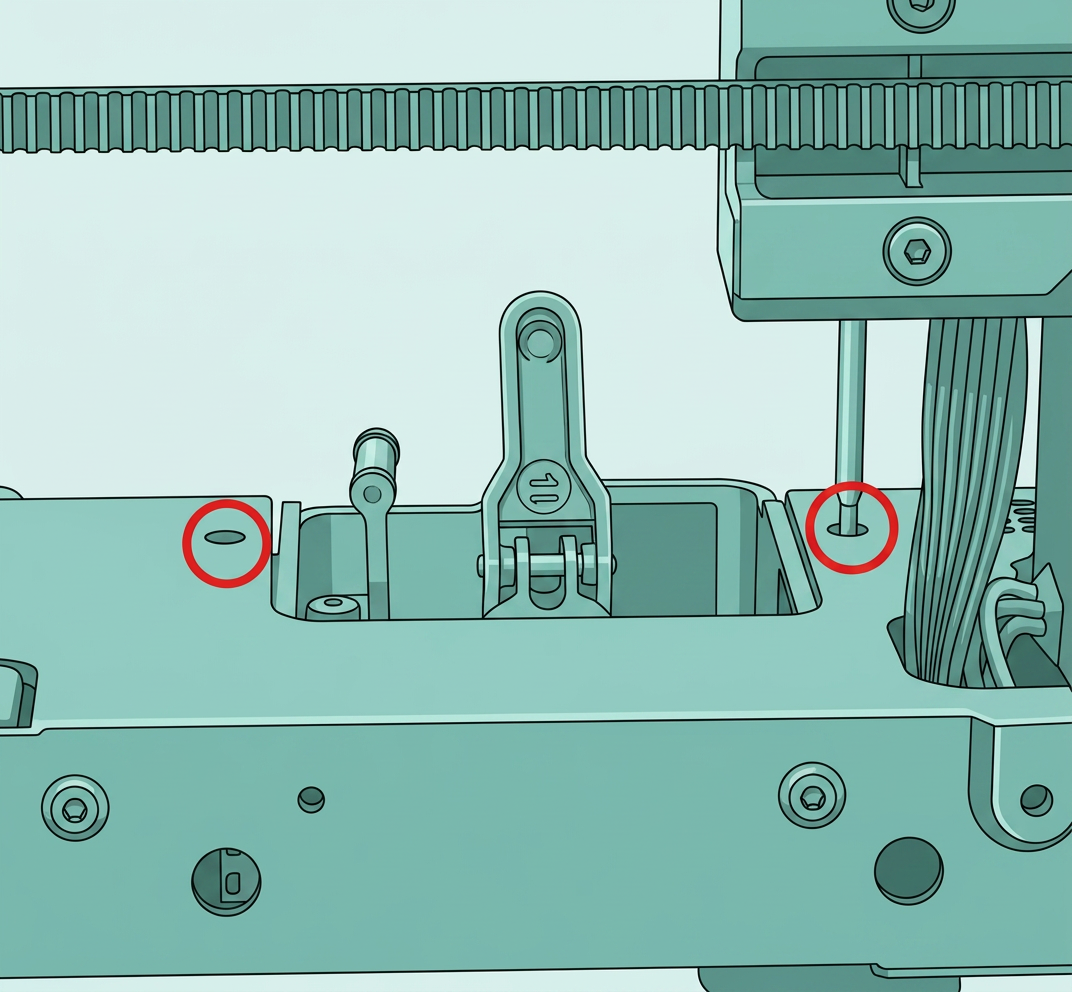

Шаг 4 - Снимите лоток для очистки сопла Снимите 2 винта и снимите лоток для очистки сопла. Примечание: Новые версии машины имеют 1 дополнительный винт сбоку от лотка, который можно открутить шестигранным ключом H2.0.

Шаг 5 - Снимите правую боковую панель Обратитесь к этому Wiki

, чтобы снять правую боковую панель машины.

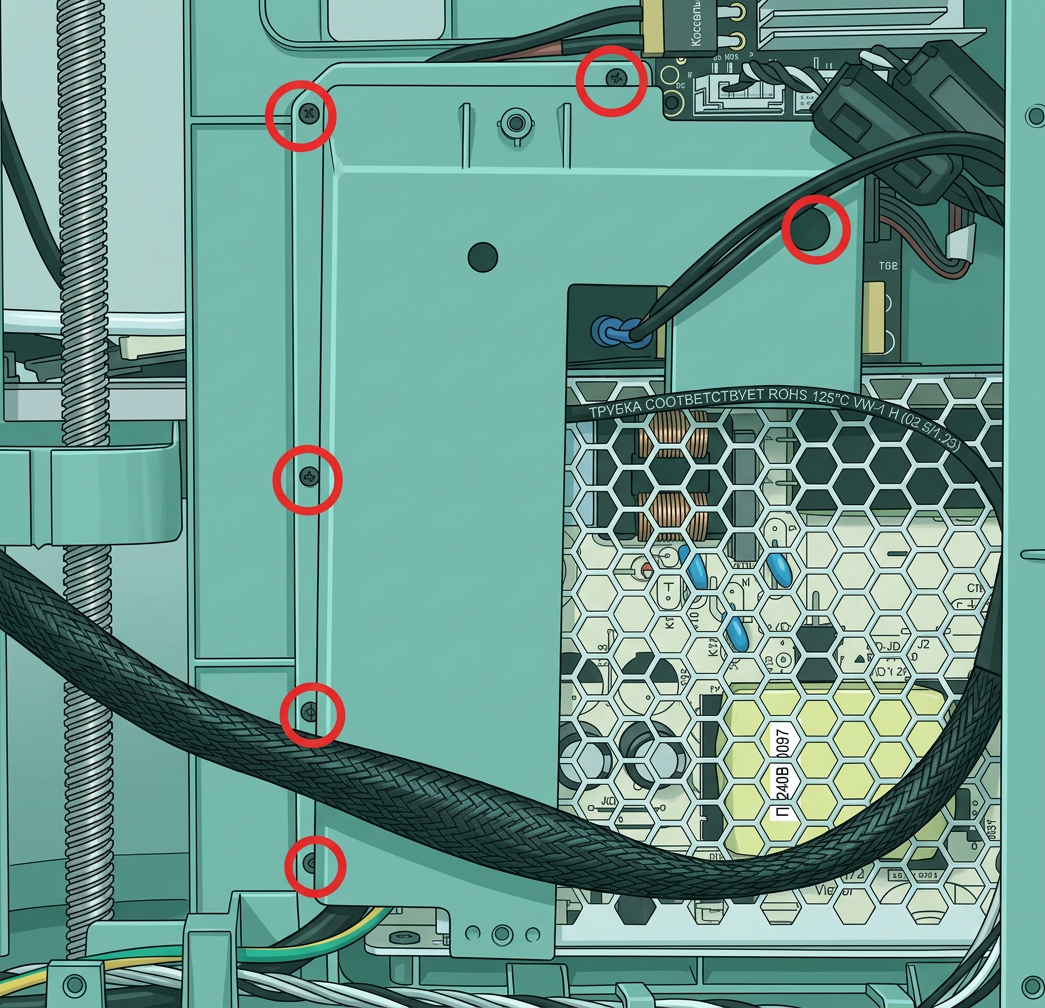

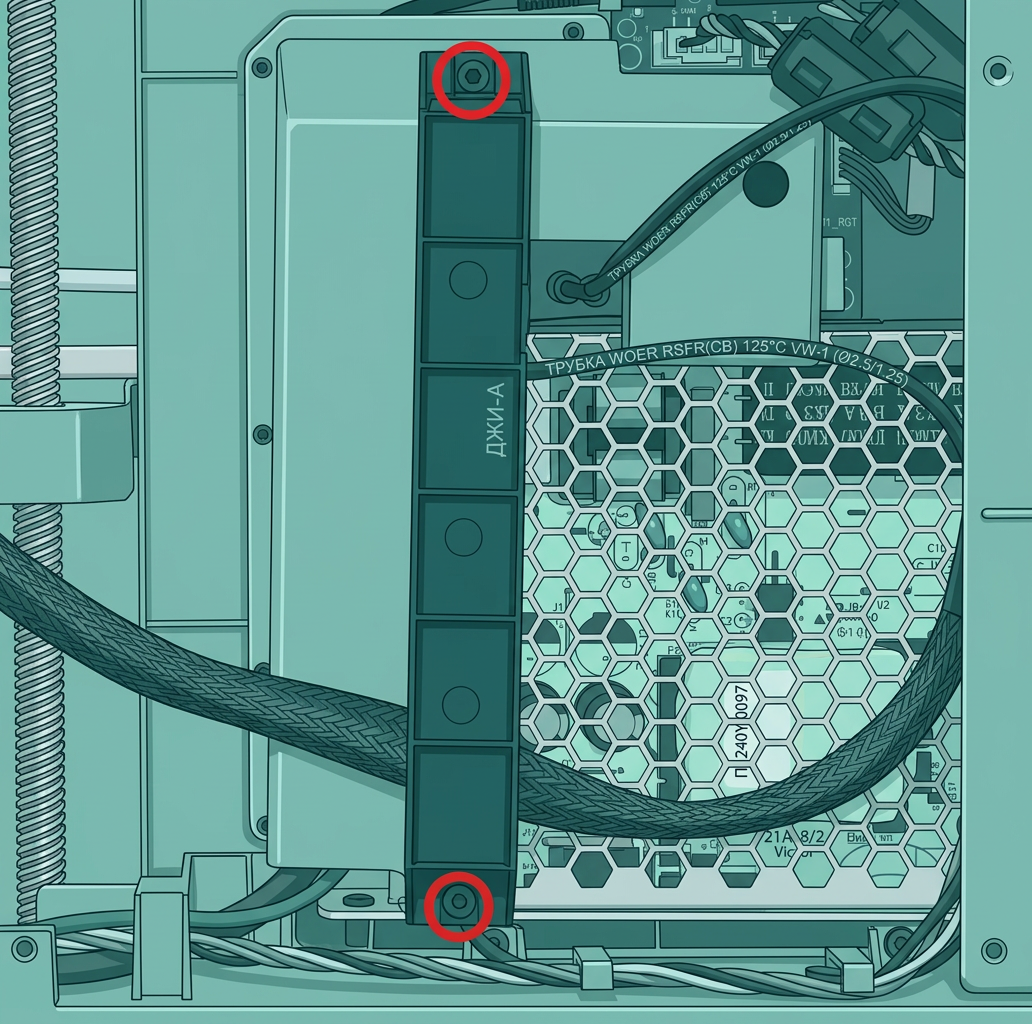

Шаг 6 - Снимите крышку кабельного канала Снимите направляющую кабеля, открутив 2 винта шестигранным ключом H2.0. Снимите 6 винтов с помощью шестигранного ключа H1.5, отодвиньте крышку кабельного канала в сторону.

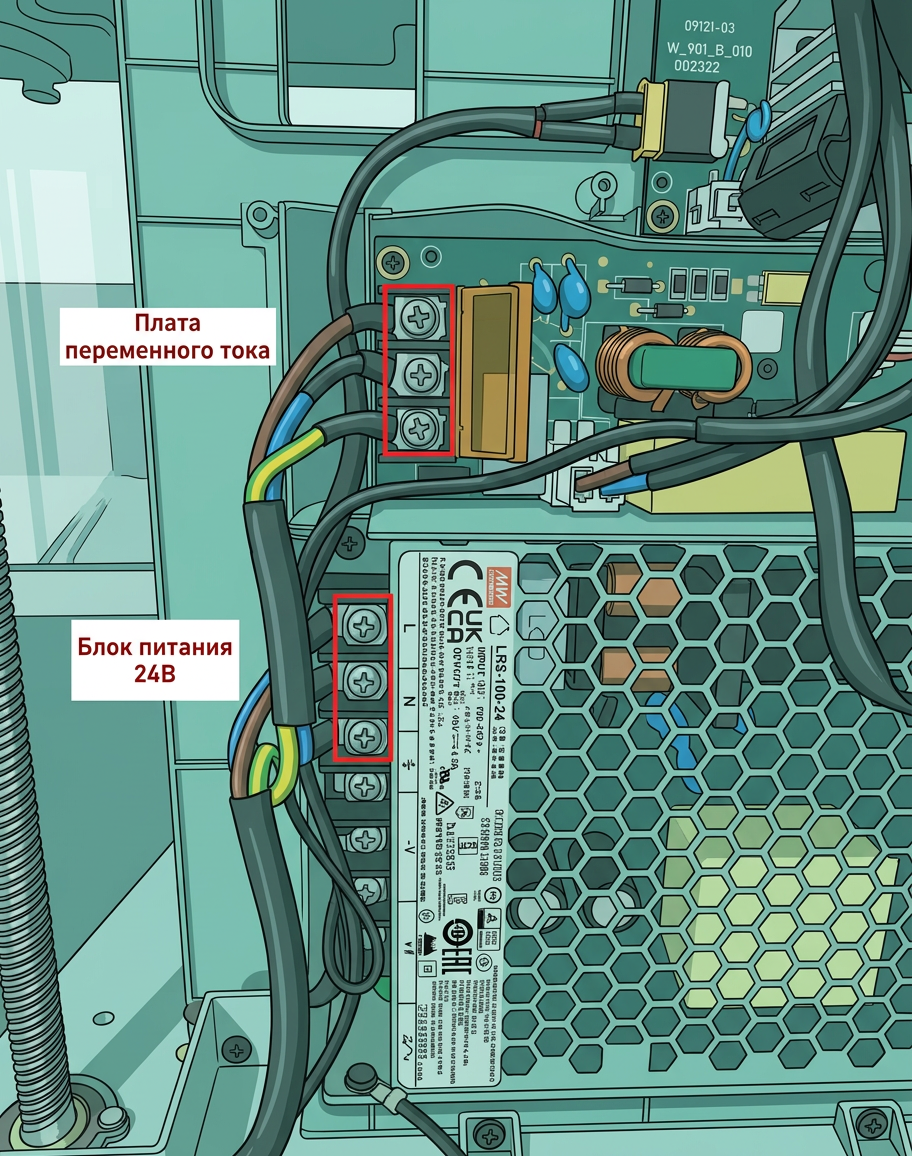

Шаг 7 - Отсоедините кабели питания от модуля питания и платы переменного тока Используйте крестовую отвертку, чтобы ослабить 6 кабелей, как показано на изображении ниже, и потяните влево, чтобы отсоединить их.

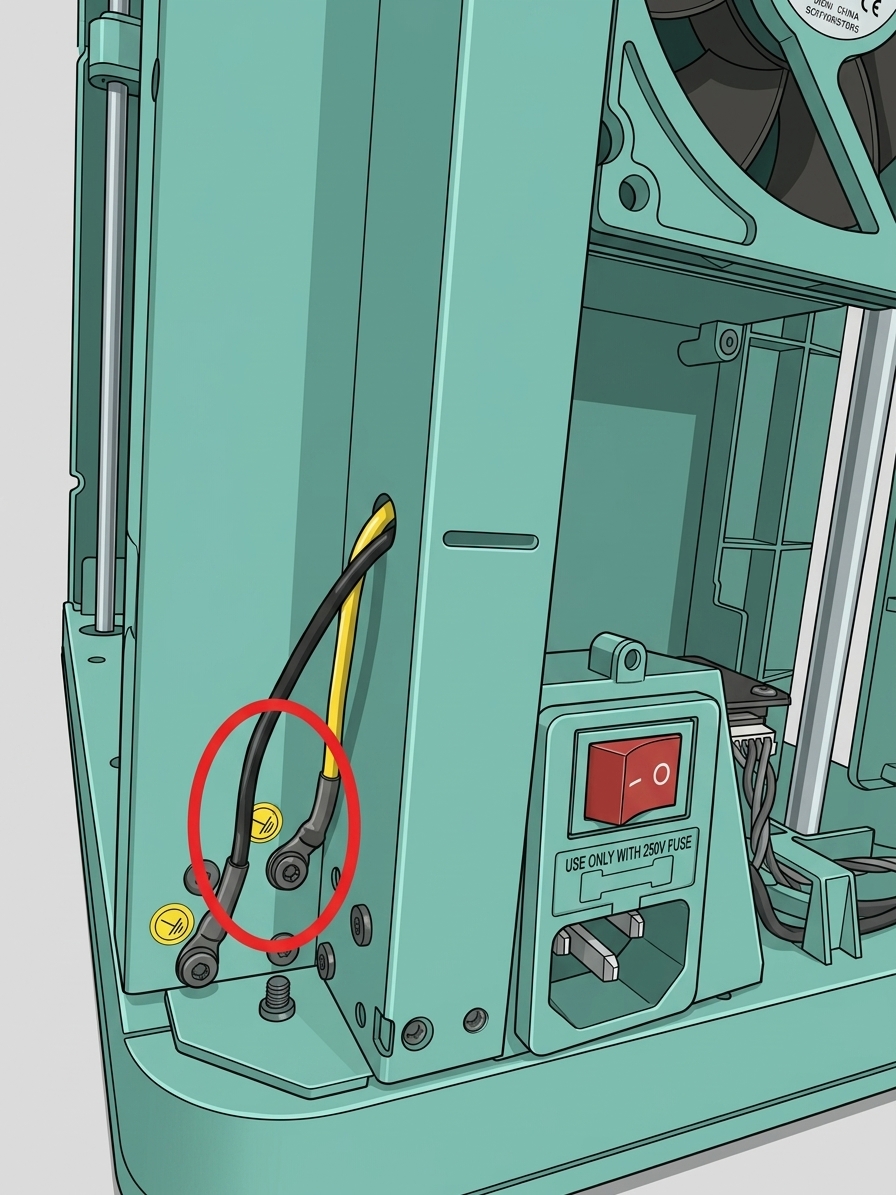

Шаг 8 - Снимите провод заземления Снимите провод заземления, ослабив удерживающий винт провода заземления с помощью ключа H2.0 снаружи вертикальной стойки рядом с блоком переключателя питания. Примечание: На вертикальной стойке закреплены два провода заземления: один для заземления всей машины (подключен к блоку переключателя питания), а другой для заземления платформы. Просто ослабьте провод заземления всей машины.

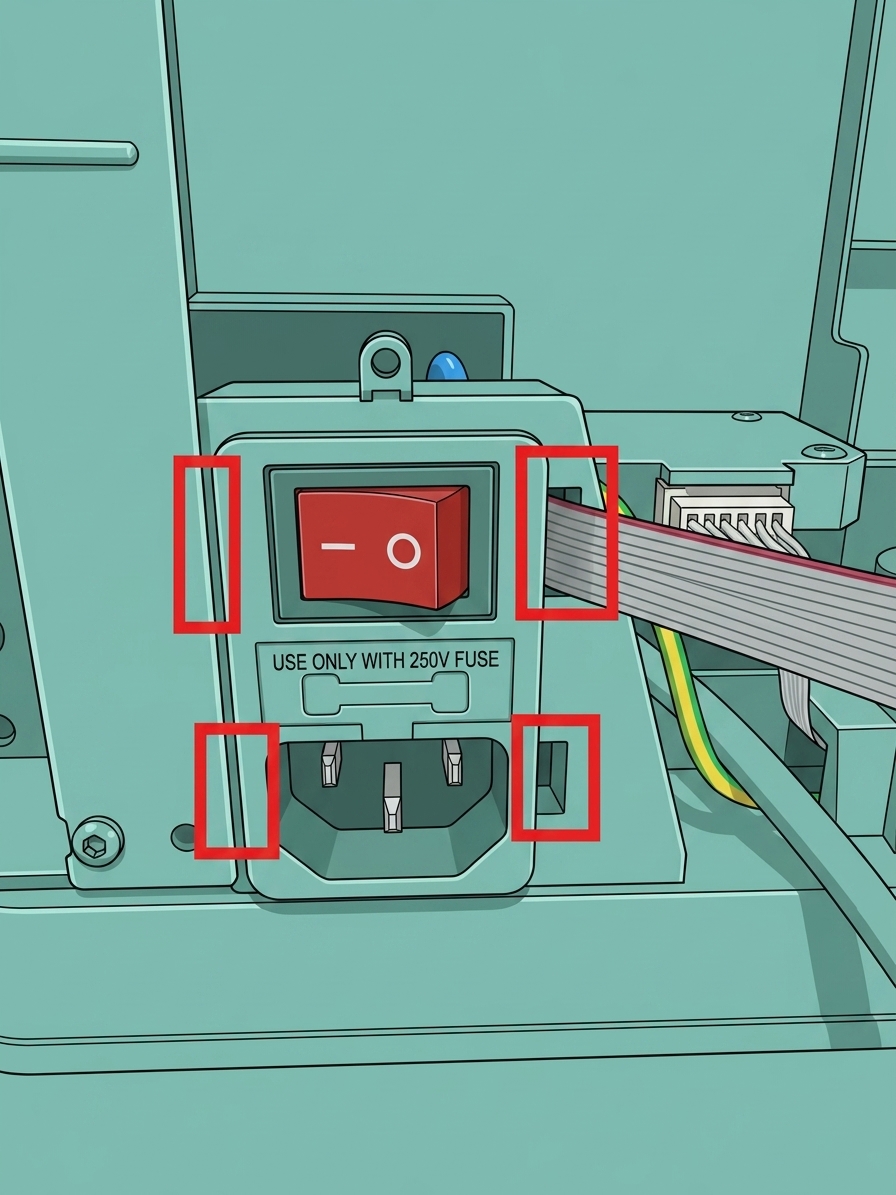

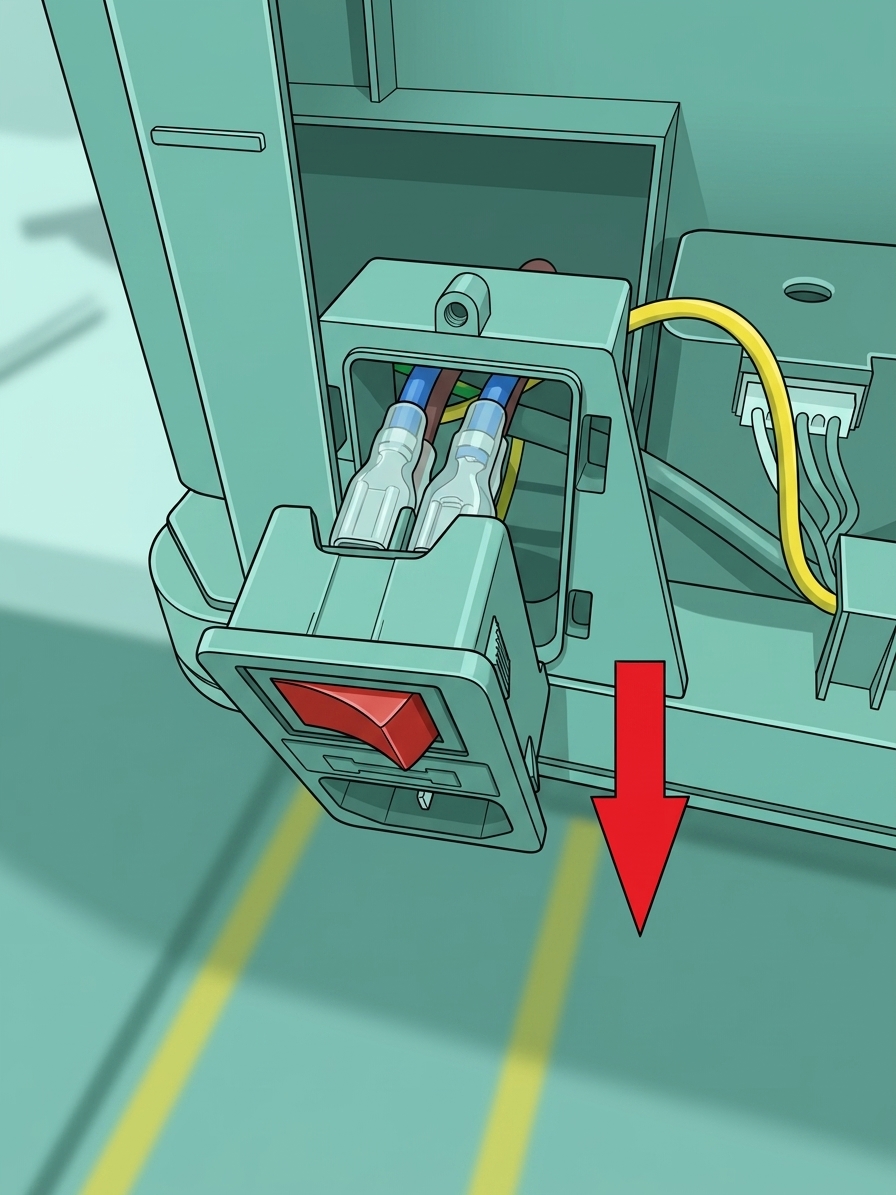

Шаг 9 - Снимите модуль переключателя питания Используйте плоский инструмент, чтобы ослабить четыре защелки через четыре отверстия в раме с обеих сторон рамы переключателя питания. Снимите ленту кабельного жгута и извлеките кабель, отсоединенный на шаге 7, пропустив его через зажимы для проводов справа налево. Затем модуль переключателя питания можно снять вместе с кабелем, завершив разборку.

Руководство по эксплуатации - Сборка

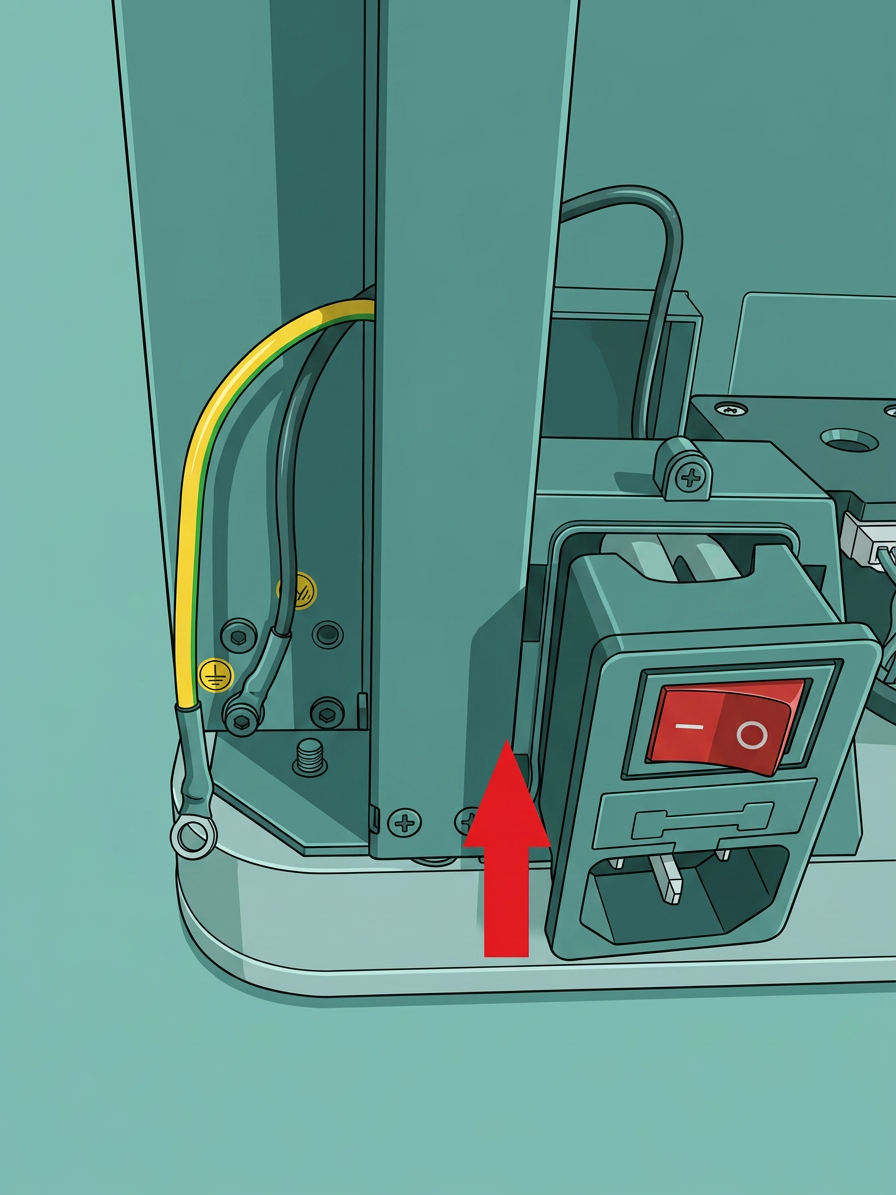

Шаг 1 - Установите блок переключателя питания Пропустите все кабели нового блока переключателя питания через раму. Вдавите блок переключателя питания внутрь до тех пор, пока все защелки не встанут на место и блок надежно не закрепится в своей раме.

Шаг 2 - Подключите провод заземления Пропустите провод заземления через вертикальную стойку, а затем используйте ключ H2.0, чтобы закрепить его на вертикальной стойке. Примечание: Заземление является важной мерой для обеспечения электробезопасности, поэтому обязательно надежно закрепите провод заземления.

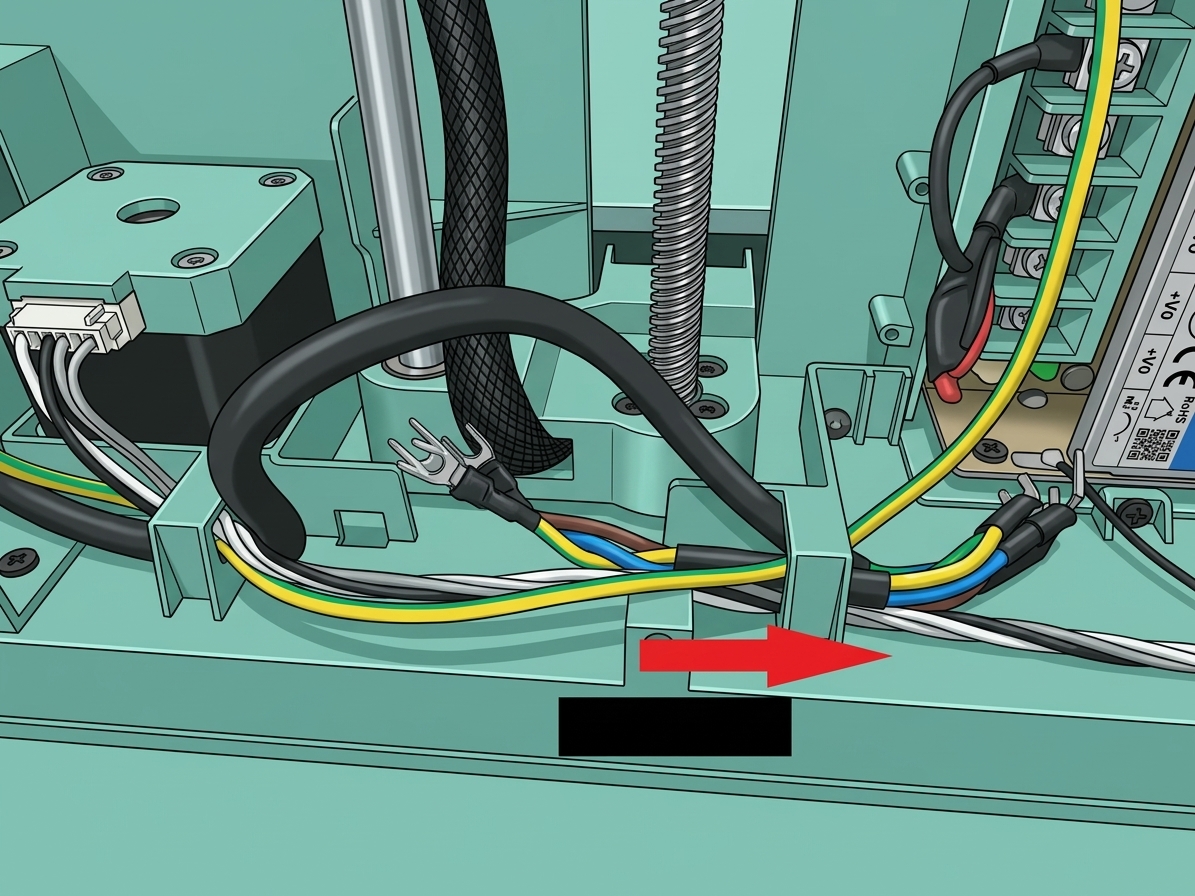

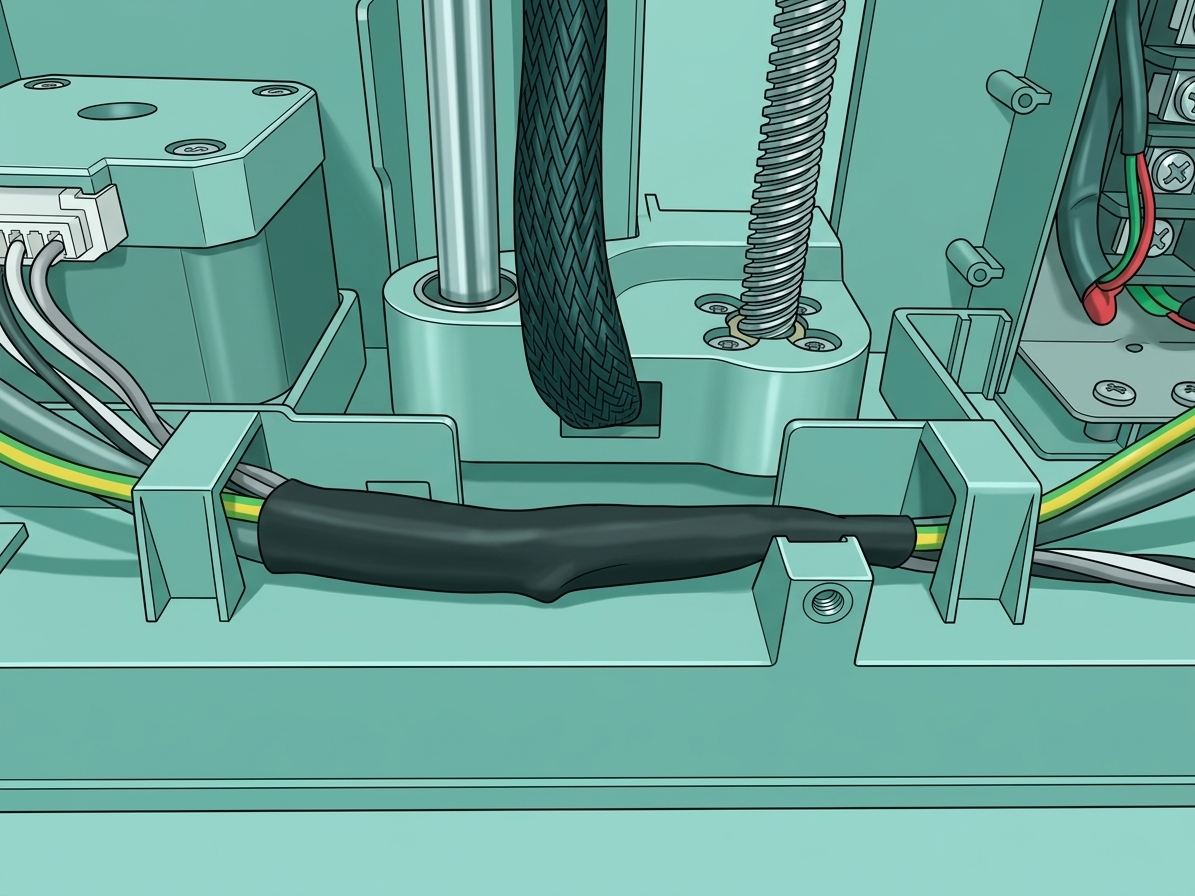

Шаг 3 - Подключите кабель Пропустите кабели через зажимы для проводов слева направо и закрепите их лентой. Используйте крестовую отвертку, чтобы закрепить разъем кабеля на модуле питания и плате переменного тока с помощью винтов. ПРИМЕЧАНИЕ: При подключении верхней платы переменного тока последовательность проводов сверху вниз должна быть: Нейтраль-Фаза-Земля, т.е. цвета: Синий-Коричневый-Желто-Зеленый. Устройства, выпущенные до августа 2023 года, имели обратное подключение нейтрали и фазы (как показано на рисунке). Из-за защиты цепи это явление не влияет на работу принтера, но вызовет срабатывание защиты при подключении принтера к розетке с неправильной полярностью.

Шаг 4 - Установите крышку кабельного канала Затяните 6 винтов с помощью шестигранного ключа H1.5, чтобы закрепить крышку кабельного канала. Установите направляющую кабеля, затянув 2 винта шестигранным ключом H2.0.

Шаг 5 - Установите боковую панель Обратитесь к этому Wiki

, чтобы установить правую боковую панель.

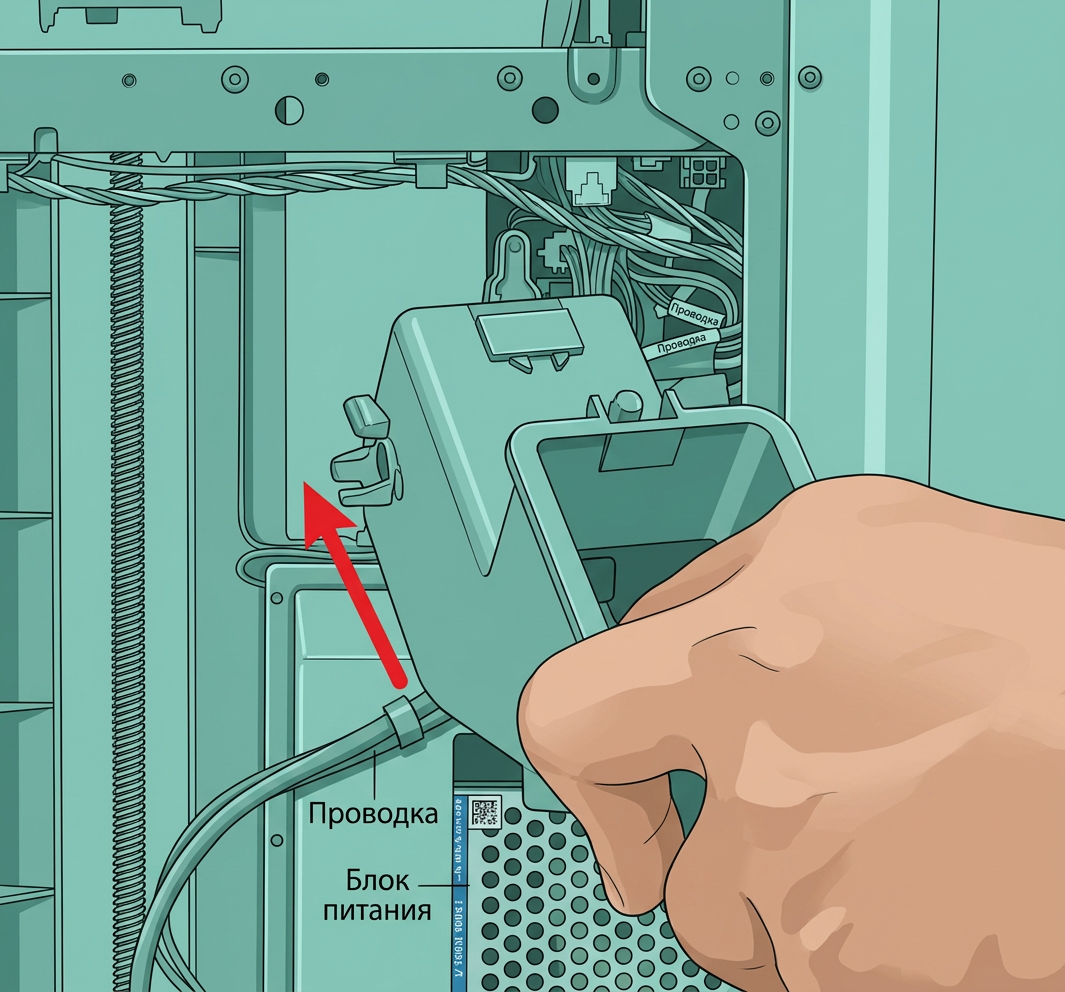

Шаг 6 - Установите лоток для очистки сопла Установите лоток для очистки сопла, закрепите его 2 винтами. Если дополнительный винт был снят сбоку лотка, не забудьте вернуть его на место.

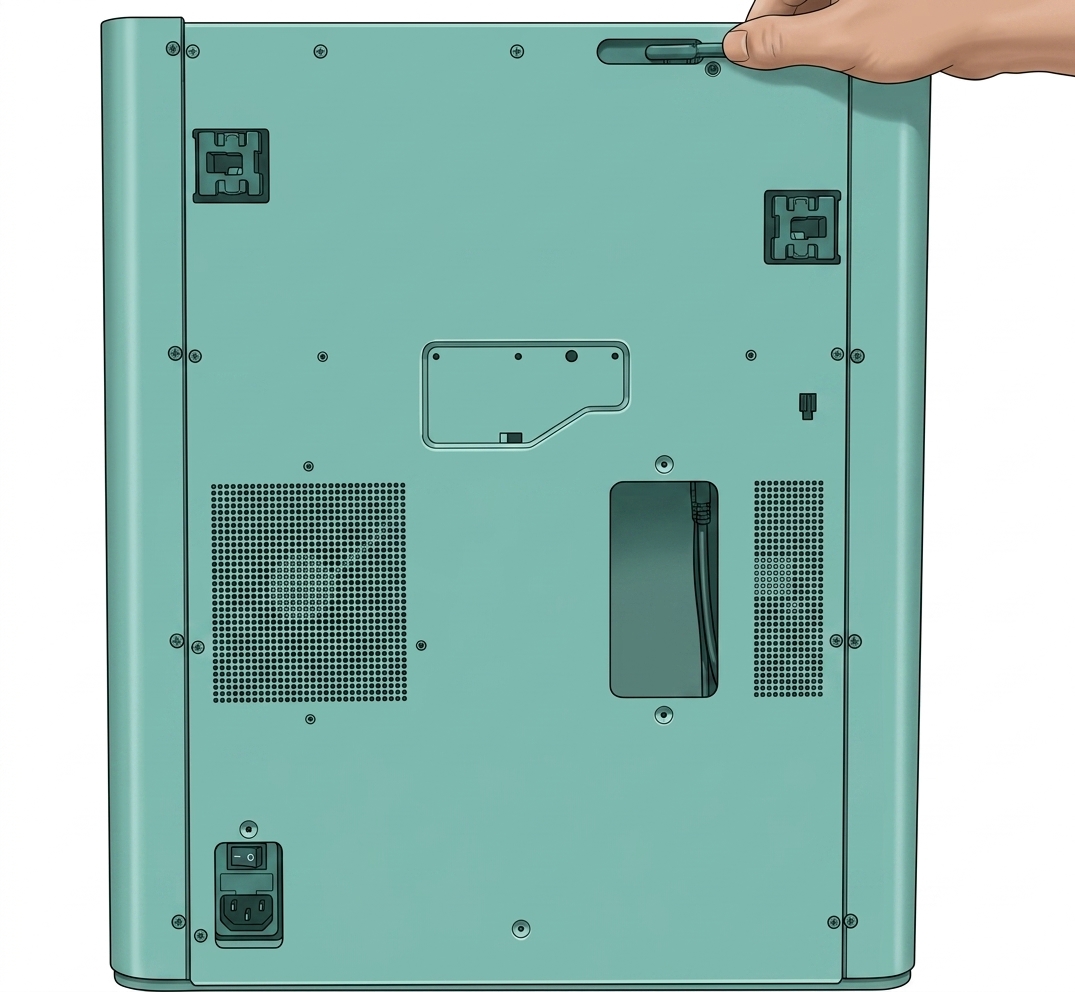

Шаг 7 - Установите заднюю панель Сначала пропустите трубку и порт натяжения ремня с правой стороны, чтобы установить заднюю панель.

Шаг 8 - Затяните винты Прикрутите заднюю панель обратно. Обратите внимание на различные типы используемых винтов (10 винтов с мелкой резьбой и 4 винта с крупной резьбой).

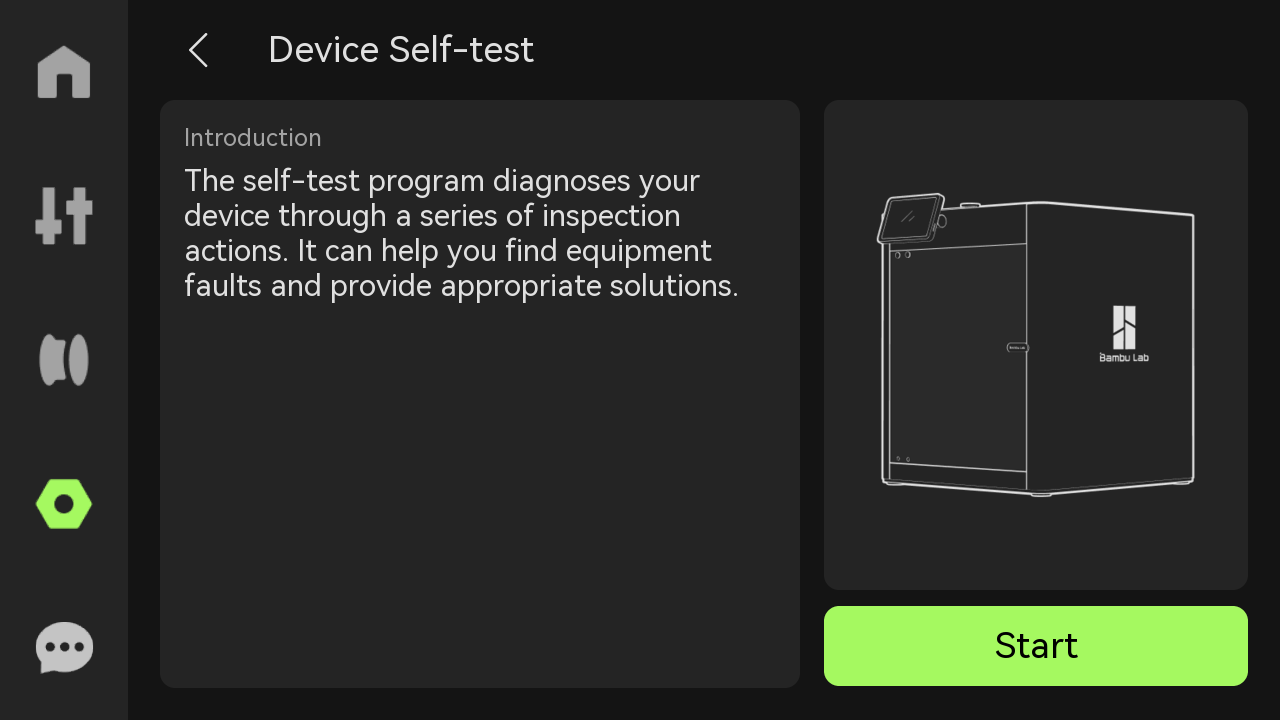

Проверка работоспособности Подключите шнур питания и включите питание. Перейдите в Настройки > Инструменты > Самотестирование устройства, чтобы начать самотестирование. Если ошибок не возникнет, замена успешно завершена.
