Натяжитель ремня оси Z

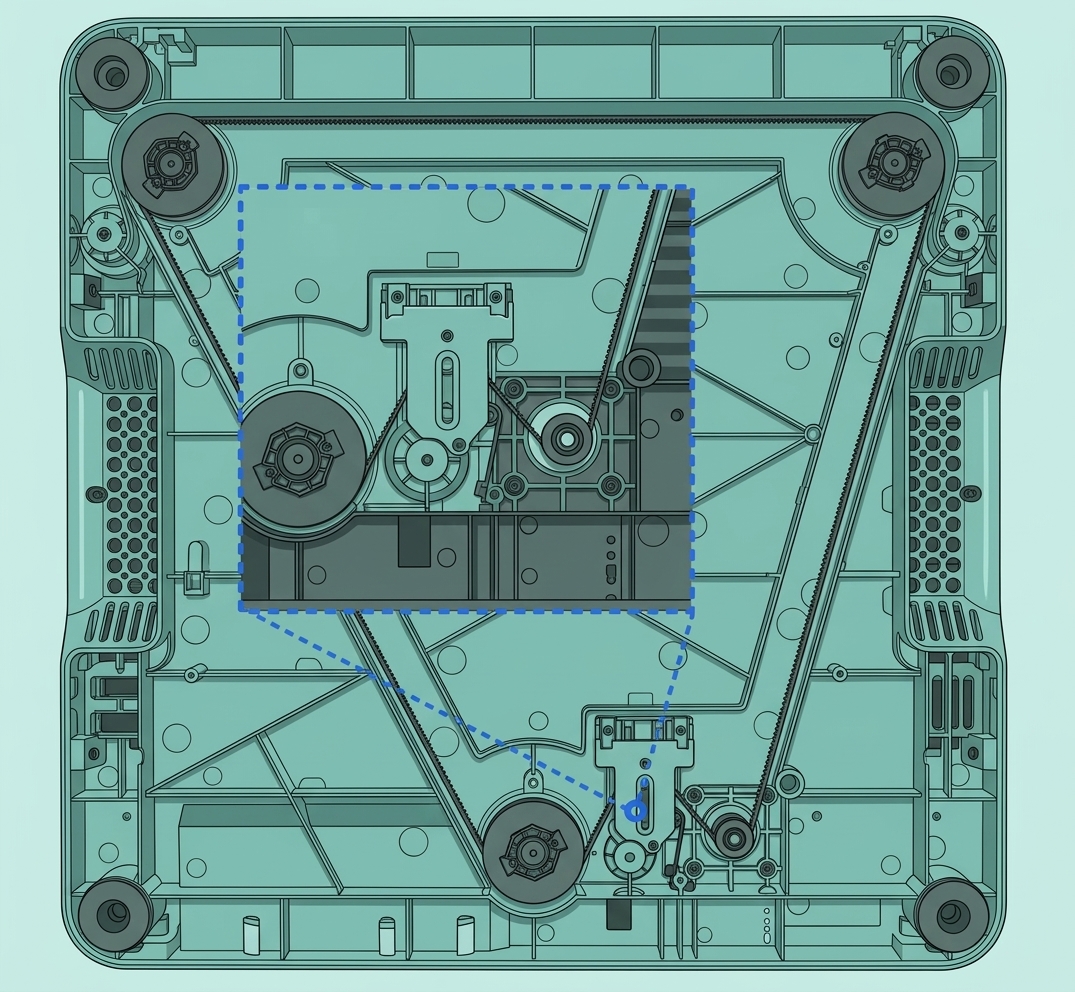

Натяжитель ремня оси Z — это механизм, который обеспечивает правильное натяжение ремня оси Z, соединяющего двигатель оси Z с тремя ходовыми винтами, которые синхронно перемещают ось Z вверх и вниз.
Когда использовать это руководство
- Натяжитель издает посторонний шум, который не устраняется смазкой
- Неисправность подшипника ролика натяжителя
Необходимые инструменты и материалы
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
- Новый натяжитель оси Z
Предупреждение о безопасности
ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением любых работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача по техническому обслуживанию требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давление на открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или с шагами данного руководства, пожалуйста, откройте новый запрос в нашей Службе поддержки для получения помощи.
Объяснение изменений в натяжителе оси Z X2D:
Из-за добавления функции активного контроля температуры камеры в X2D основание принтера может незначительно деформироваться в условиях высоких температур. Чтобы обеспечить нормальное возвращение оси Z в исходное положение и избежать аномального сопротивления движению при различных температурах, в X2D устранены стопорные винты на натяжителе, что позволяет ему динамически регулировать натяжение ремня в зависимости от температуры окружающей среды. Следовательно, ремень оси Z на X2D не требует дополнительной регулировки натяжения при повседневном использовании.
Снятие натяжителя ремня оси Z
Шаг 1: Опустите нагревательную платформу
Используя экран принтера, опустите нагревательную платформу до самого низа корпуса. Затем используйте шестигранный ключ H2.0, чтобы установить 3 винта, удерживающие нагревательную платформу (те же, которые были сняты при распаковке). Выключите принтер и отключите его от сети.
Шаг 2: Положите принтер на бок
Сначала снимите верхнюю стеклянную крышку. Затем аккуратно положите принтер на бок. Нет необходимости переворачивать принтер вверх дном, но имейте в виду, что это действие без снятия экрана повредит экран. Пожалуйста, обратитесь к Замена экрана p2s/maintenance/replace-screen.
Шаг 3: Снимите винты

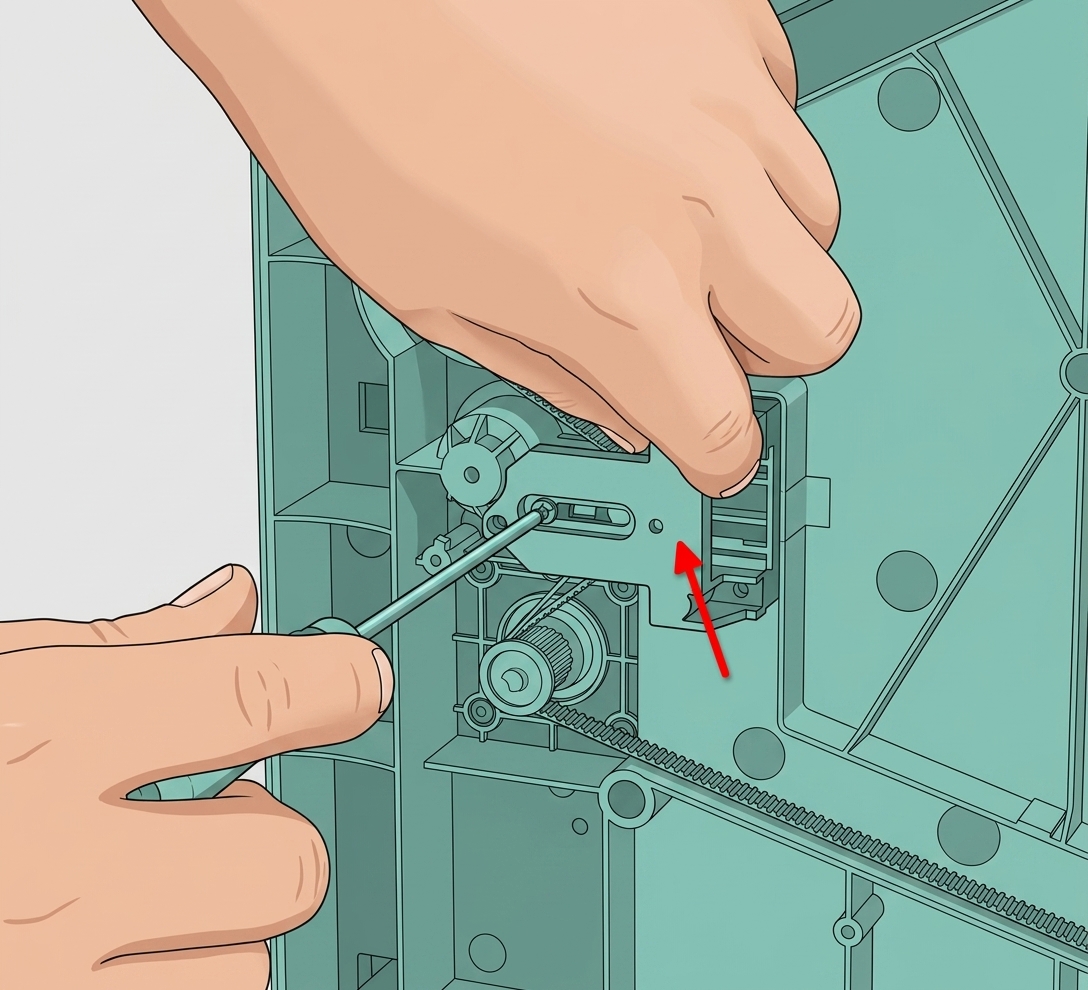

Нажмите на торсионную пружину вверх и через пластиковый держатель, чтобы снять ее натяжение. Затем снимите три винта, удерживающие крышку натяжного ролика, с помощью ключа H1.5. Затем снимите одиночный регулировочный винт натяжителя (обозначен зеленым квадратом на изображении ниже) с помощью шестигранного ключа H2.0. Снимите крышку натяжного ролика. Снимите торсионную пружину натяжения ремня оси Z.
Шаг 4: Снимите натяжитель ремня оси Z

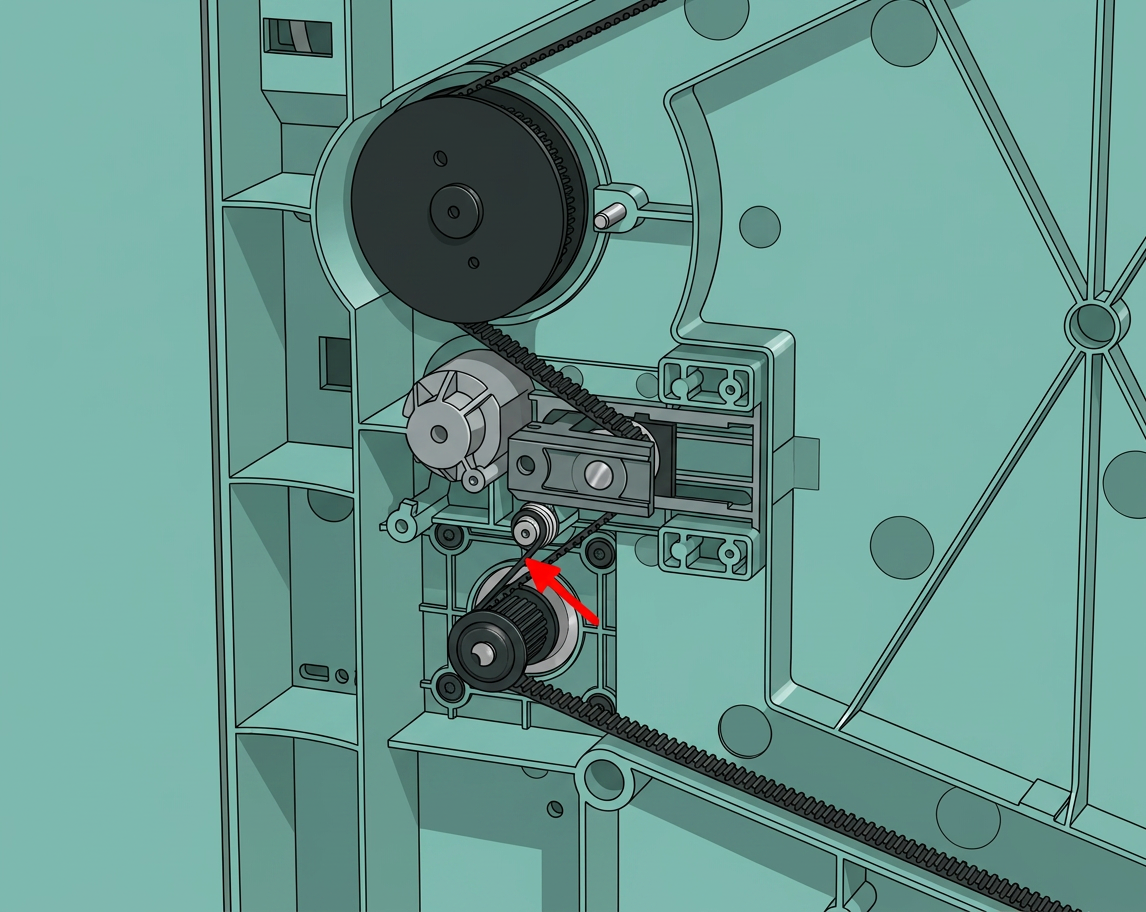

Снимите ремень оси Z с натяжителя ремня оси Z. Переместите натяжитель в конец направляющей, чтобы снять сам натяжитель. Будьте осторожны, чтобы не потерять гайку, находящуюся внутри натяжителя.
Установка натяжителя ремня оси Z
Шаг 1: Установите натяжитель ремня оси Z
Убедитесь, что гайка все еще находится в своем пазу внутри натяжителя, и вставьте натяжитель через отверстия. Сдвиньте натяжитель к задней части принтера, чтобы он был зафиксирован.
Шаг 2: Установите торсионную пружину

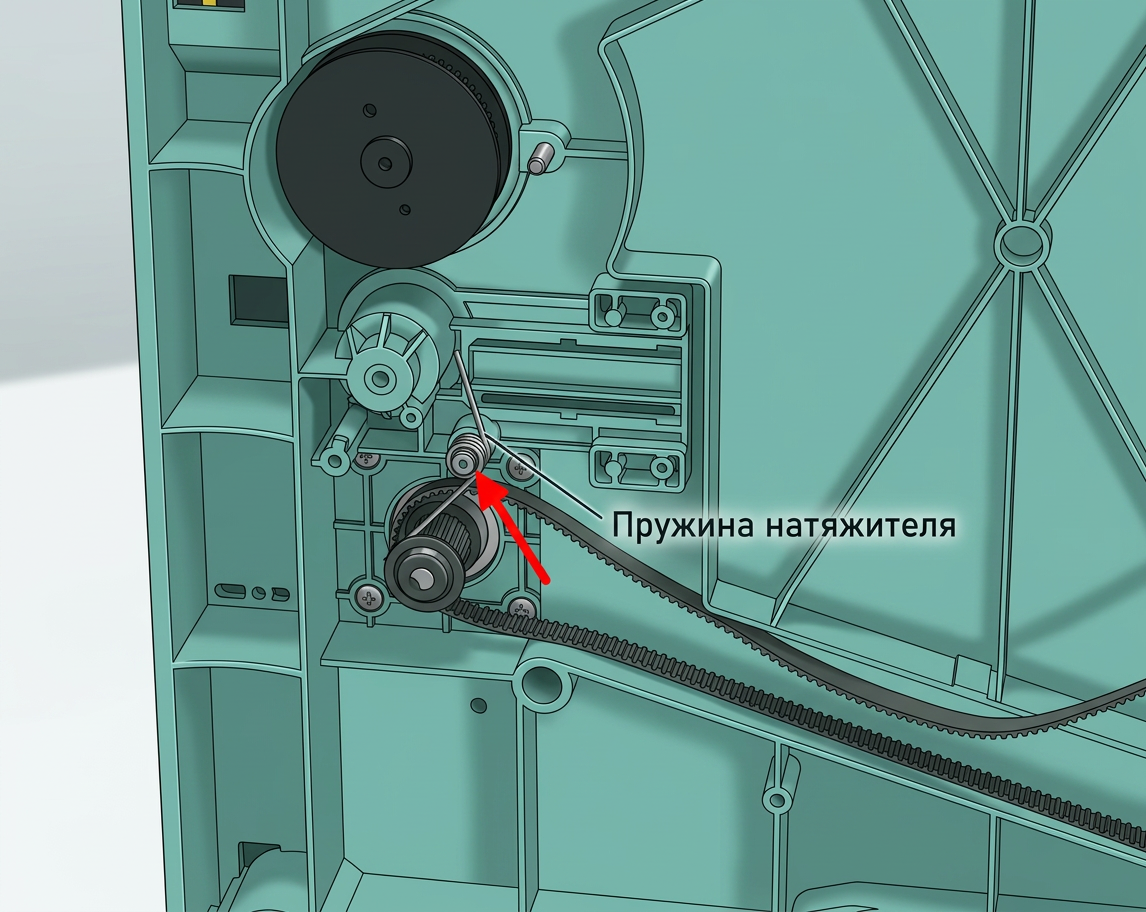

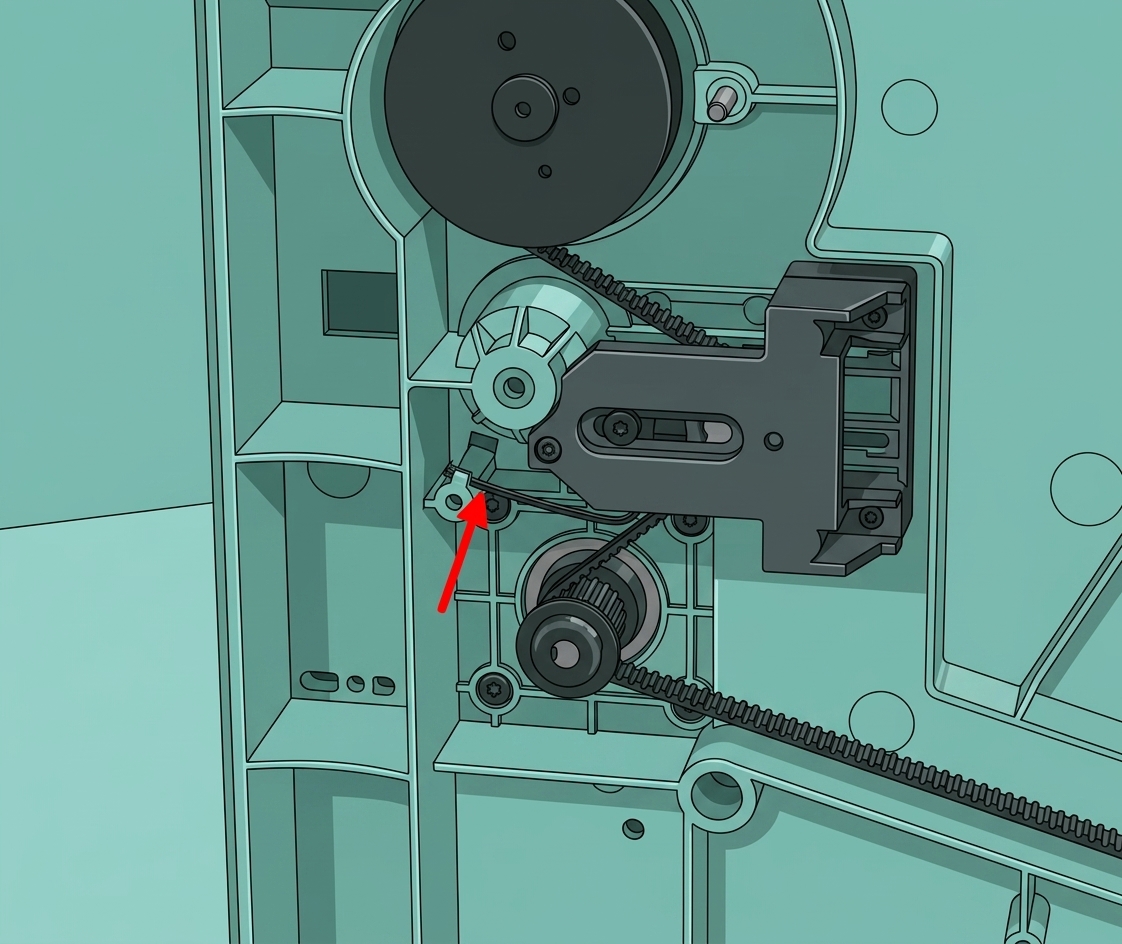

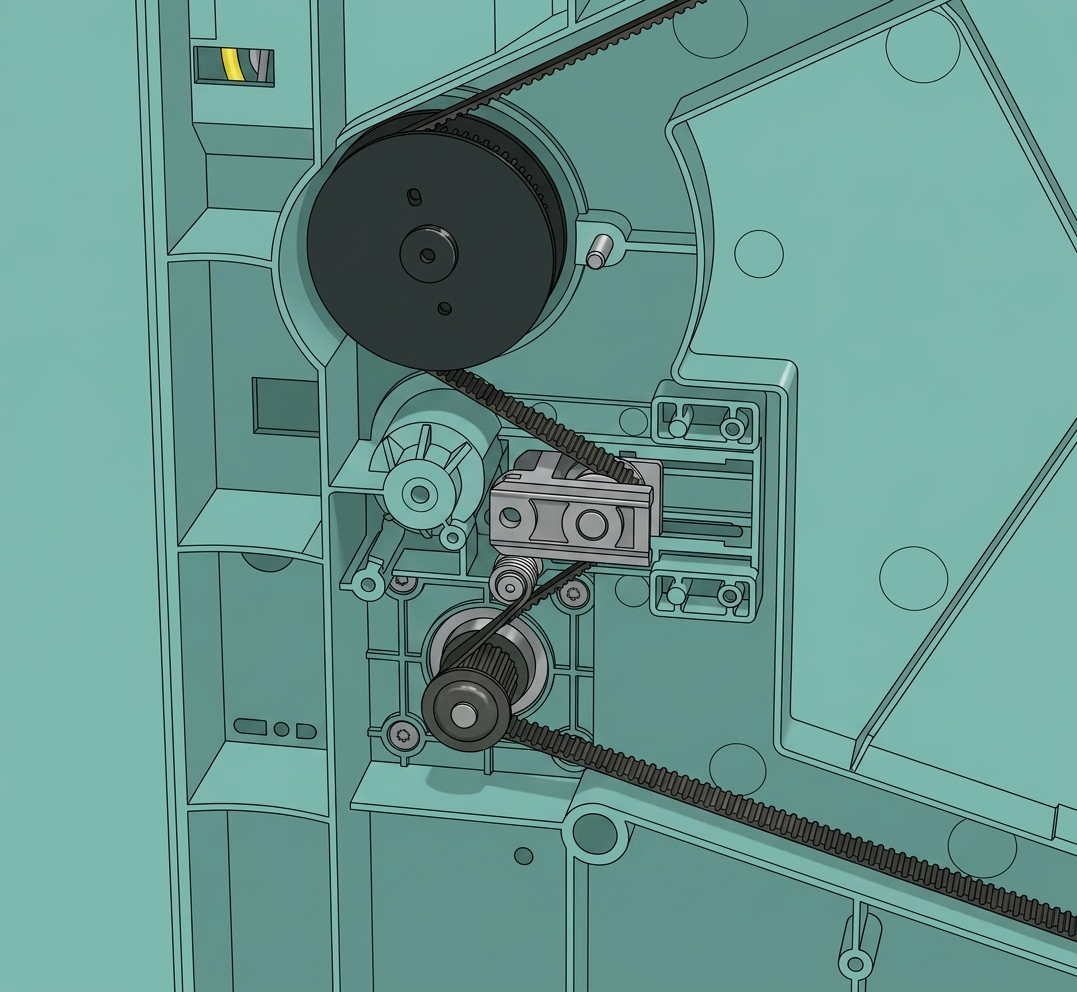

Установите торсионную пружину на ее крепление. Длинный конец пружины должен быть слева, как показано на изображении ниже. Перенаправьте ремень оси Z через шестерни и натяжитель, как показано ниже. Установите крышку натяжителя, используя шестигранный ключ H1.5 для затяжки трех винтов. Установите больший регулировочный винт, используя шестигранный ключ H2.0, но не затягивайте его (дождитесь шага 6 ниже). Переместите длинный конец натяжной пружины обратно на ее крепление.
Шаг 3: Снимите фиксатор ползунка оси Z

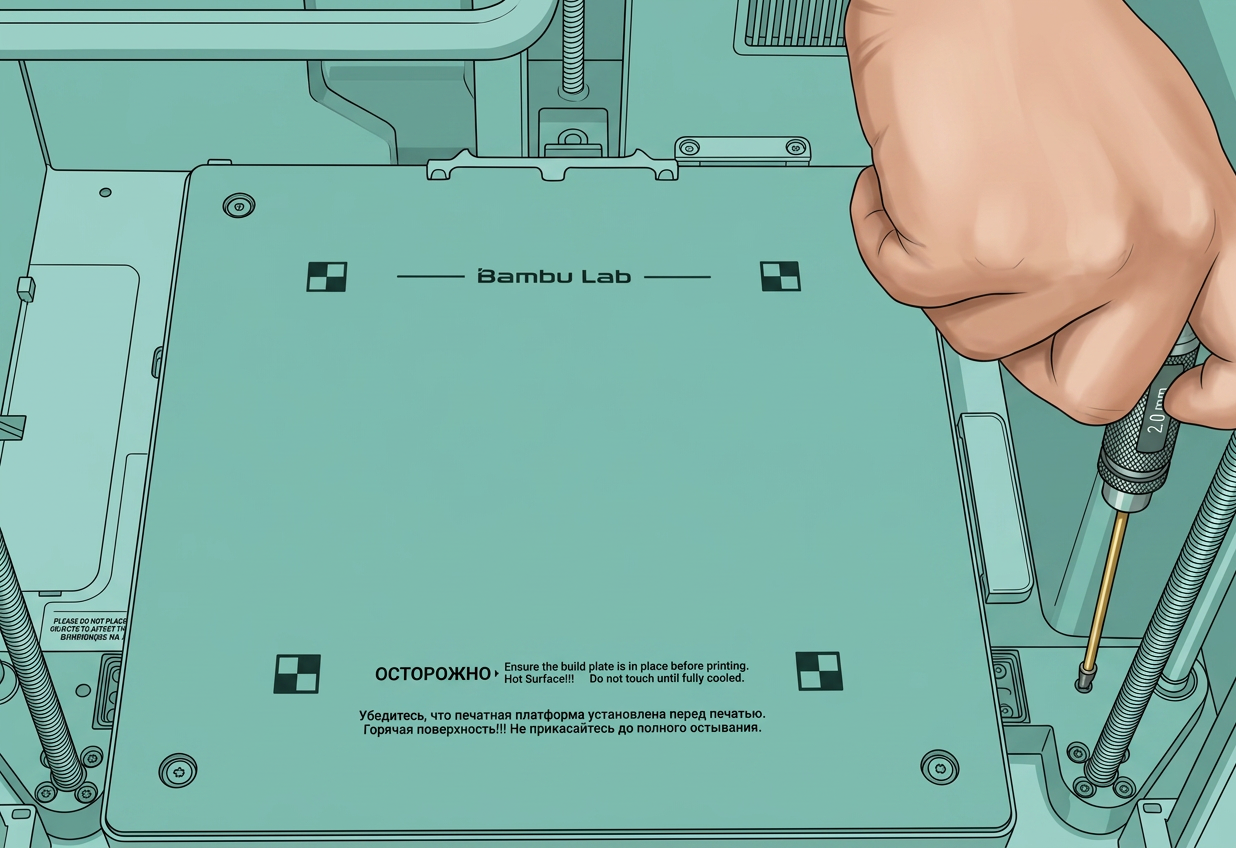

Поставьте принтер вертикально. Используйте шестигранный ключ H2.0, чтобы открутить три винта, крепящие нагревательную платформу.
Шаг 4: Натяните ремень оси Z

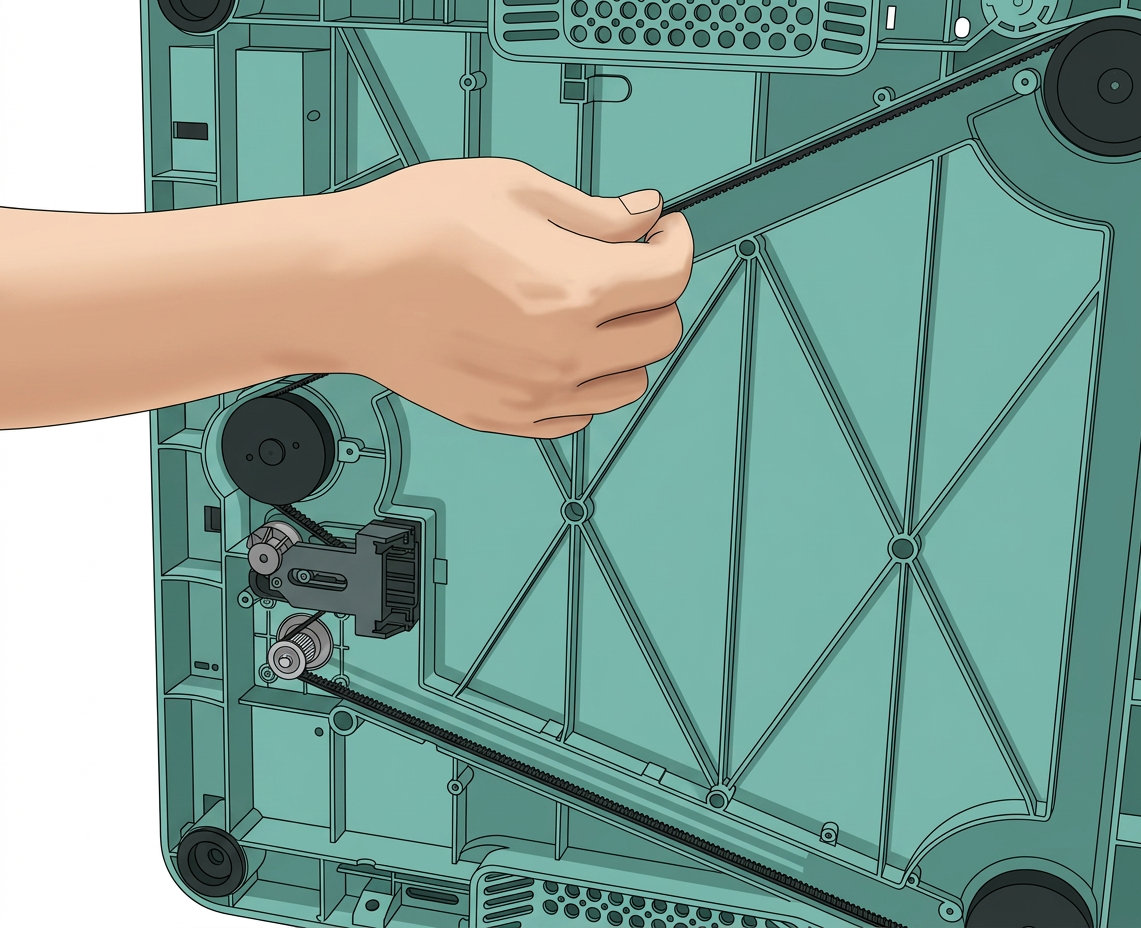

Снова положите принтер на бок и потяните ремень оси Z вперед и назад, чтобы убедиться в плавности хода. Затем затяните регулировочный винт натяжителя.
Проверка успешности
Подключите питание принтера, включите его и запустите калибровку принтера. Если ошибки не сообщаются, замена была выполнена успешно.
Заключительные примечания
Мы надеемся, что это руководство предоставило четкую и практическую поддержку. Если проблема не устранена, пожалуйста, отправьте запрос в службу поддержки и приложите последние журналы принтера и дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и предоставит подробную помощь. руководство по эксплуатации.
