Комплект Z-оси с ходовым винтом
Внутри камеры принтера находятся три ходовых винта оси Z. Шкивы в нижней части ходовых винтов соединены с ремнем оси Z, а двигатель оси Z приводит их в движение для управления движением платформы вверх и вниз.
Комплект включает:
- Ходовой винт (с предустановленной стопорной шайбой) × 1
- Подшипник с фланцем × 1
- Гайка ходового винта × 1
- Винт M3x6 × 4
- Винт BT2x5 × 2
- Шайба × 1
- Смазка × 1
Когда использовать
- Ходовой винт погнут
- Гайка ходового винта изношена
- Подшипник с фланцем поврежден
Необходимые инструменты и материалы
- Новый комплект ходового винта оси Z
- Шестигранный ключ H2.0
Предупреждение о безопасности
ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что приведет к повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или с электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. При возникновении любых опасений или вопросов по поводу выполнения данного руководства мы рекомендуем подать технический запрос относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие левого переднего/правого переднего ходового винта оси Z
В данном руководстве в качестве примера используется левый передний ходовой винт оси Z. Та же процедура применяется и к правой стороне.
Шаг 1: Снимите шкив ремня ГРМ оси Z

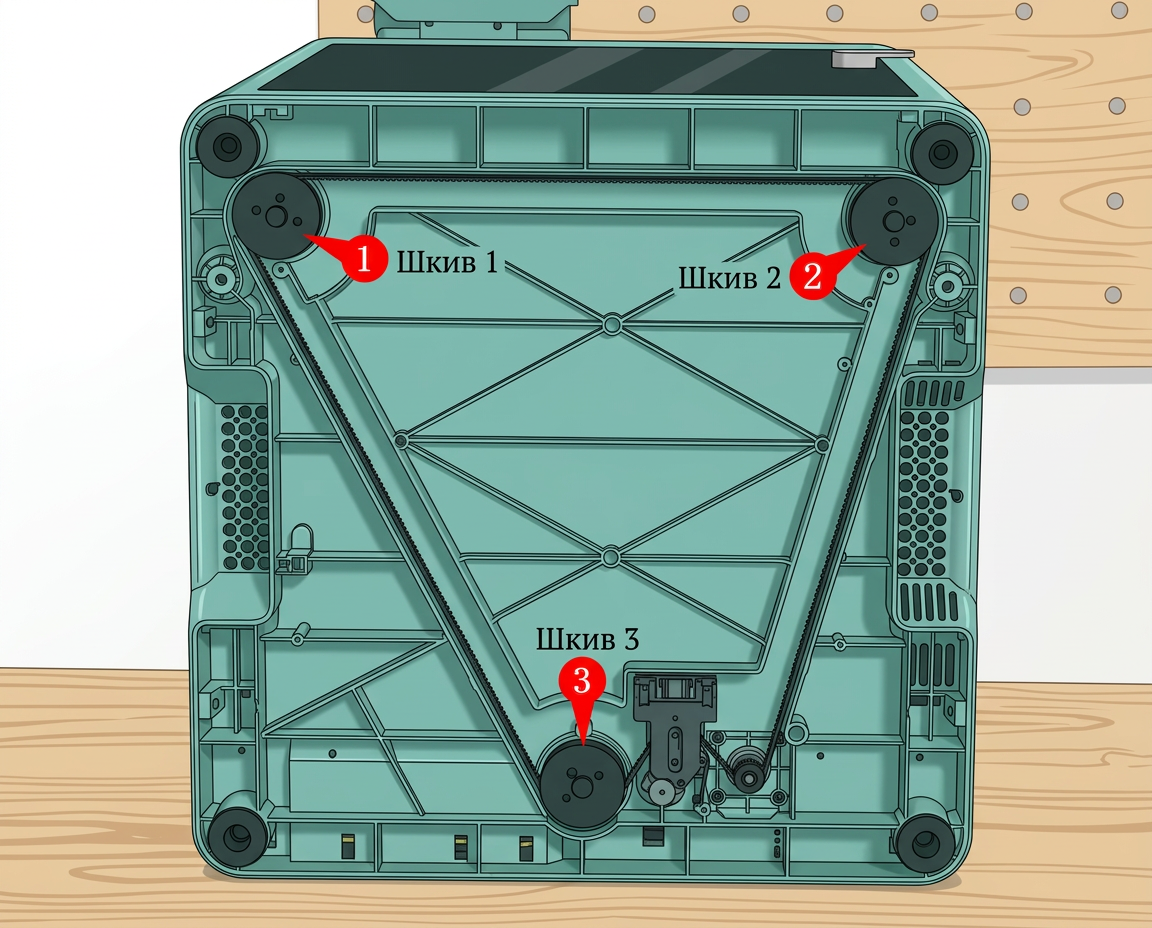

В нижней части принтера находятся три шкива ремня ГРМ оси Z. Снимите соответствующий шкив в зависимости от заменяемого ходового винта. Подробности см. в этом руководстве: Замена шкива ремня ГРМ оси Z P2S/X2D
После снятия шкива ремня ГРМ оси Z открутите винты, крепящие нагревательную платформу, и вручную поднимите платформу, чтобы получить доступ к винтам подшипника с фланцем.
Шаг 2: Снимите гайку ходового винта и винты подшипника с фланцем

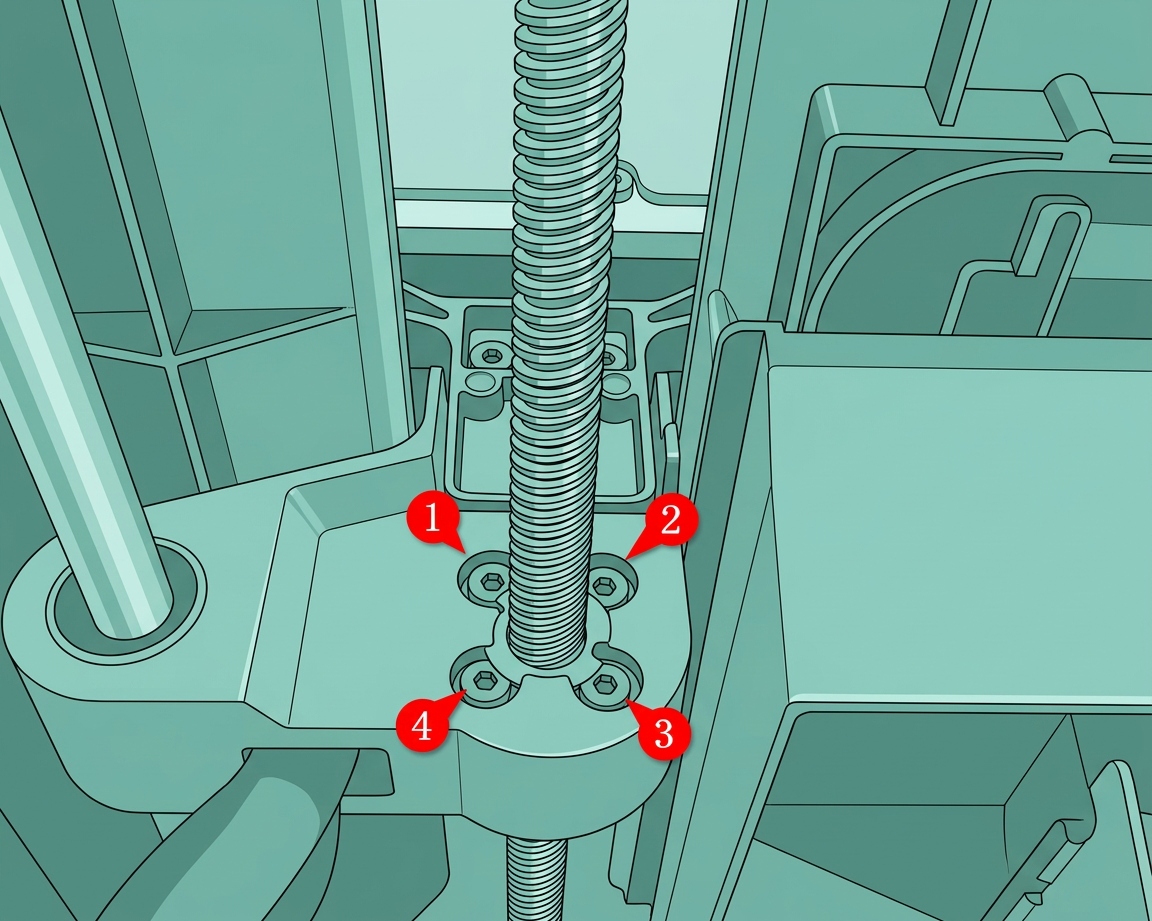

- Используйте шестигранный ключ H2.0, чтобы открутить четыре винта, крепящие гайку ходового винта.

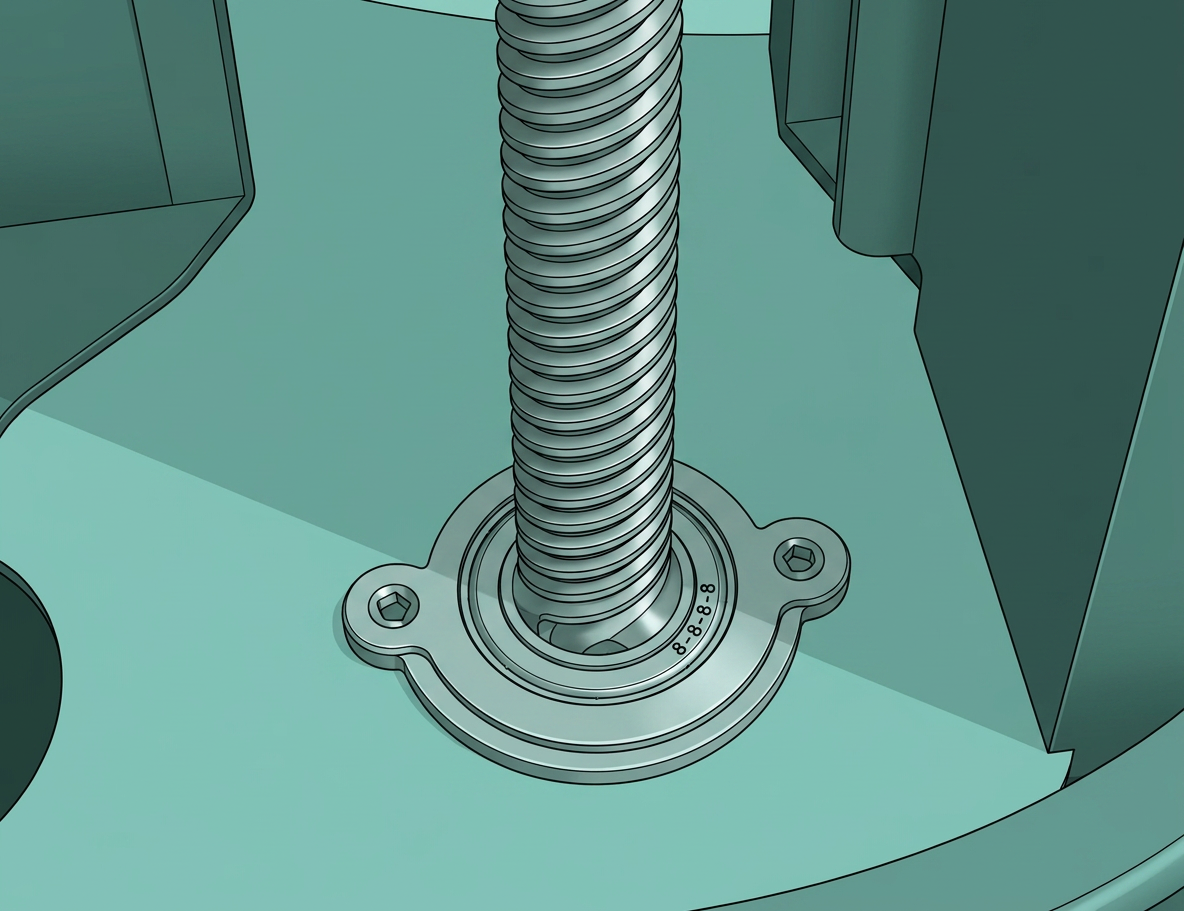

- Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящие подшипник с фланцем, затем извлеките шайбу.
При снятии винтов подшипника с фланцем вручную поднимите платформу за ремень, чтобы предотвратить блокировку винтов платформой.
Шаг 3: Снимите ходовой винт

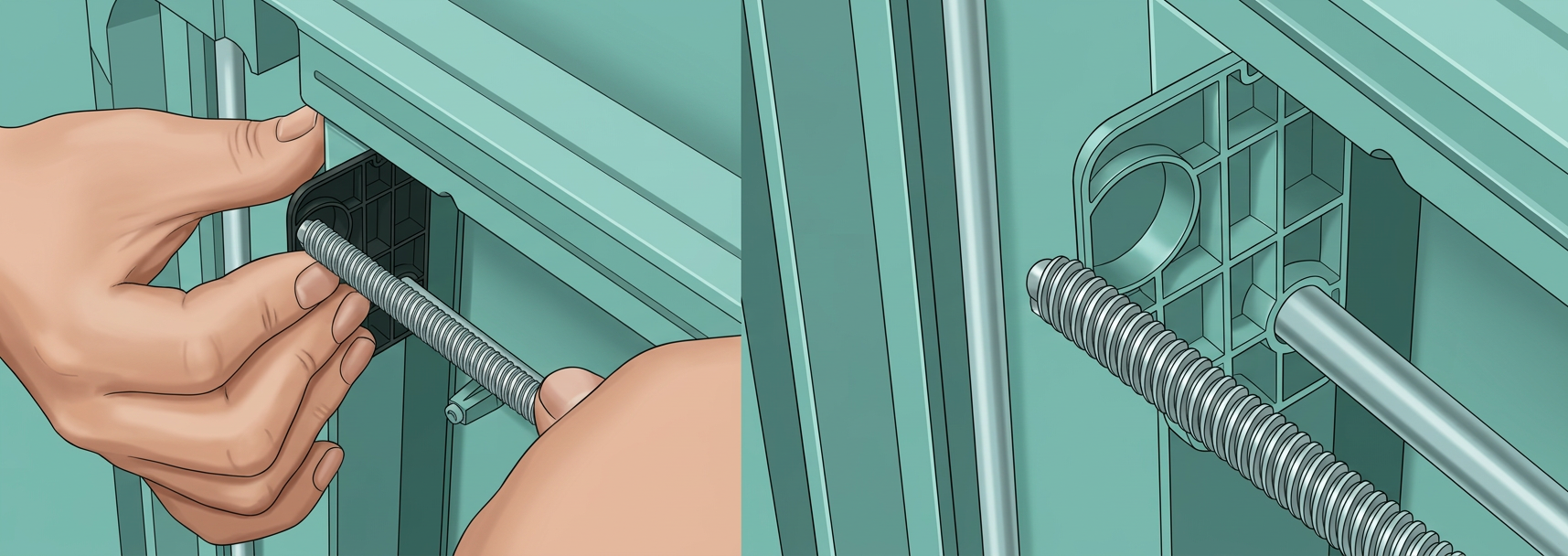

- Крепко потяните ходовой винт вверх из верхнего кронштейна. Для облегчения снятия можно опустить платформу почти донизу.

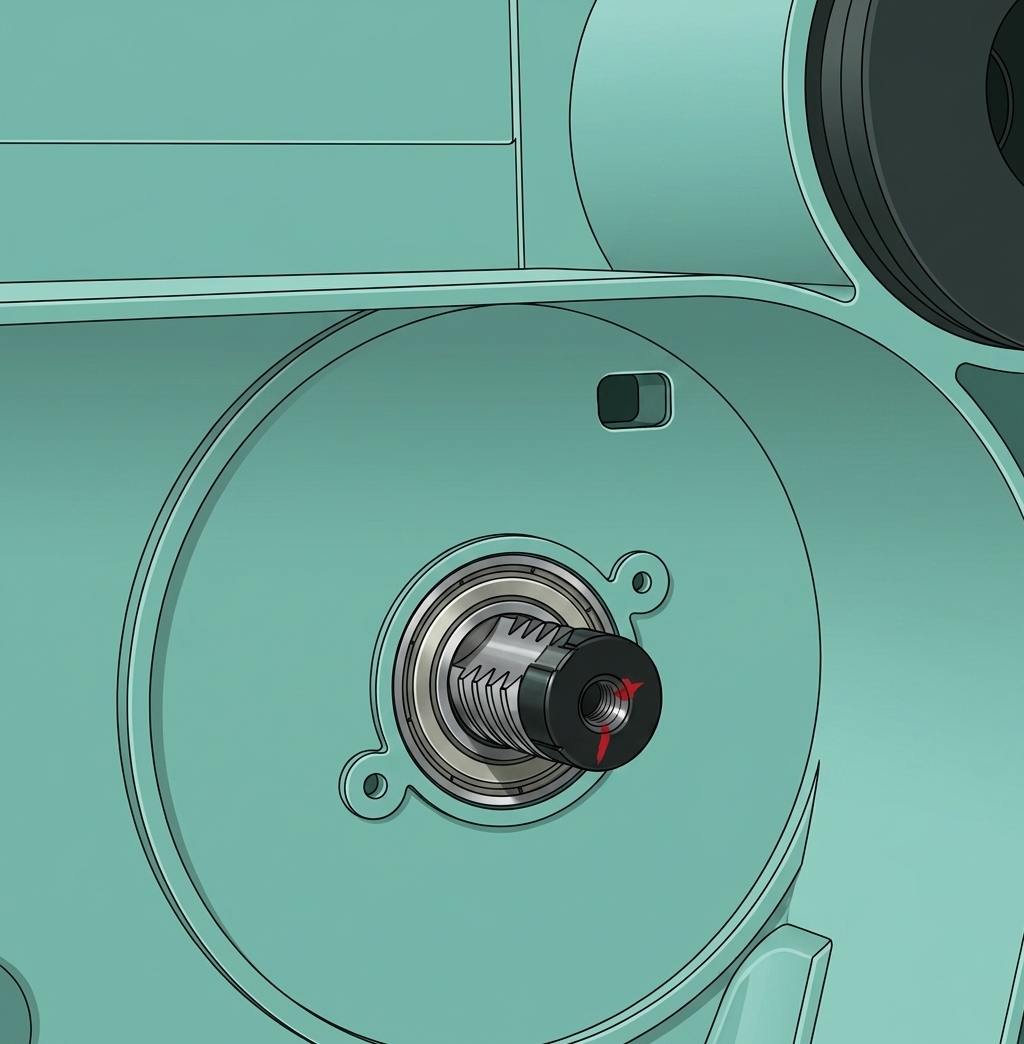

- Поднимите платформу вручную до средней высоты, затем протолкните ходовой винт снизу вверх с помощью шестигранного ключа, чтобы снять его.
Установка левого переднего/правого переднего ходового винта оси Z
Шаг 1: Вставьте ходовой винт

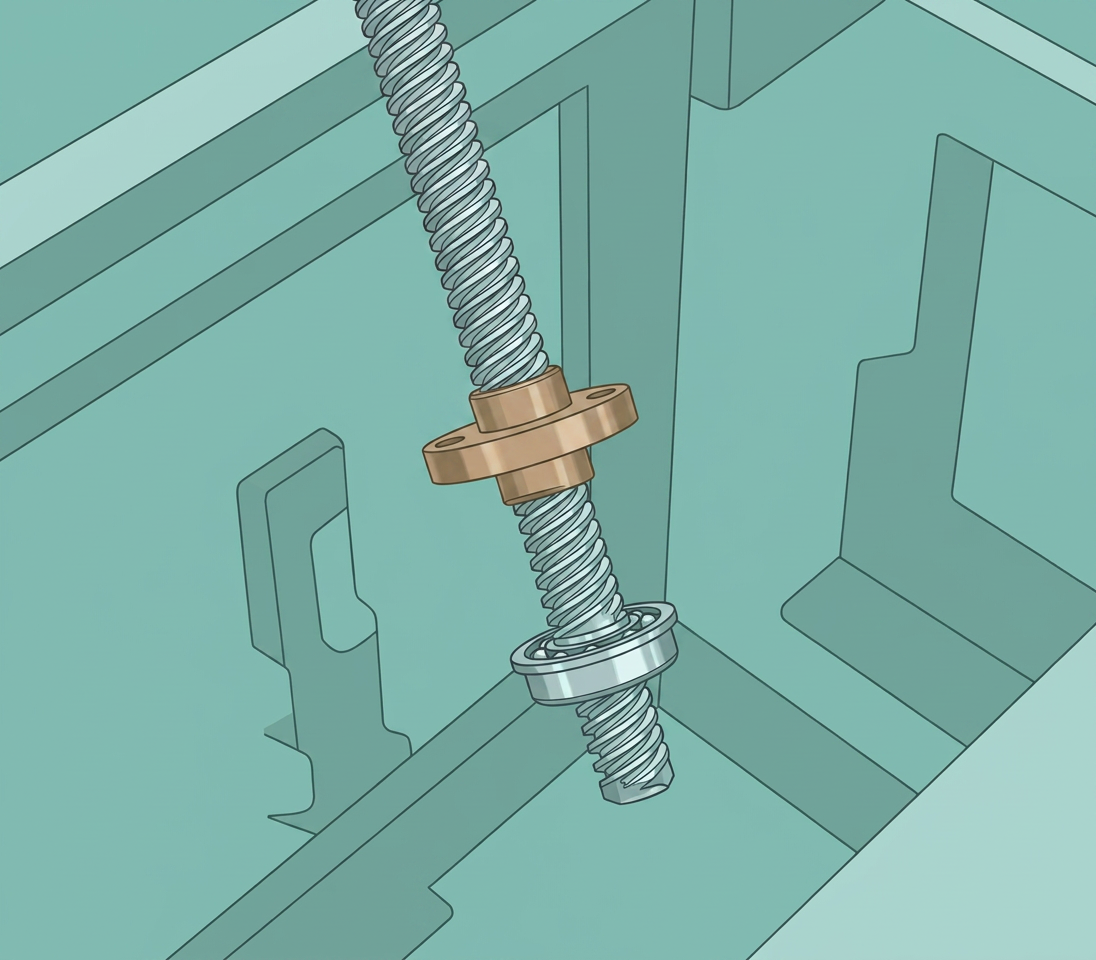

- Убедитесь, что гайка ходового винта и подшипник с фланцем находятся в правильных положениях, как показано ниже.

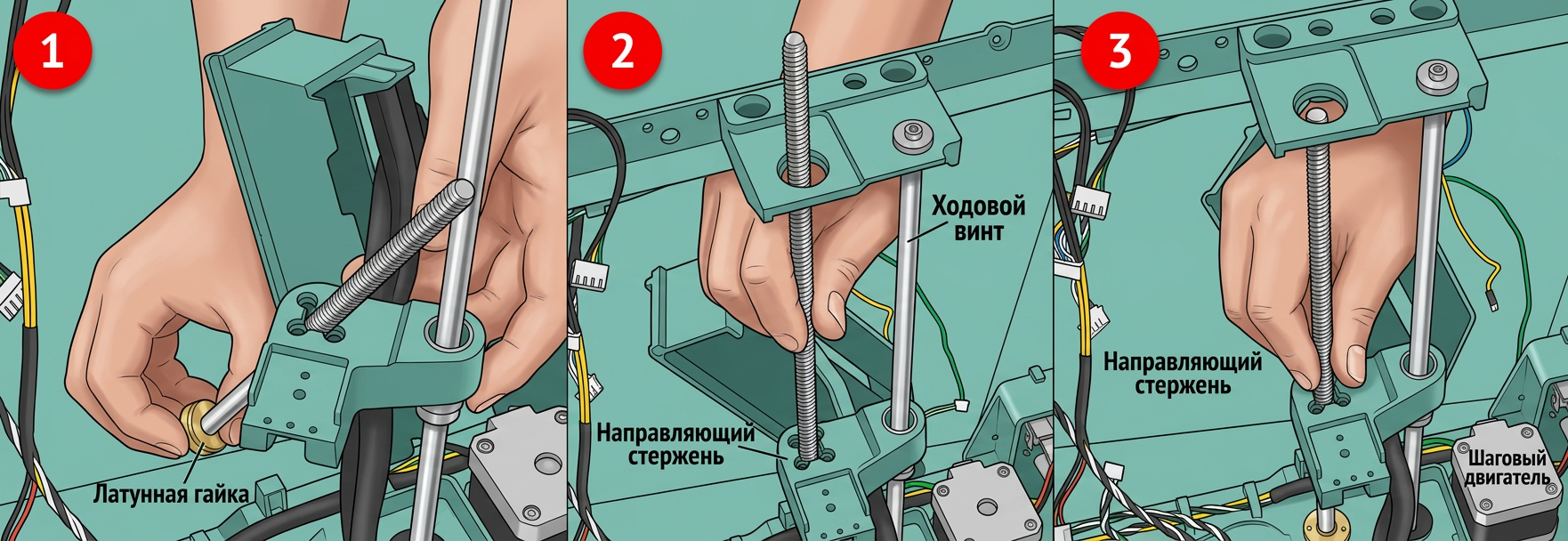

- Вставьте ходовой винт снизу вверх через ползунок оси Z, затем вставьте конец с подшипником с фланцем в основание.
- После полного закрепления нижней части опустите платформу вниз и аккуратно согните ходовой винт, чтобы закрепить его в верхней крышке.
Шаг 2: Затяните гайку ходового винта и винты подшипника с фланцем
- Поднимите платформу до средней высоты. Установите шайбу, совместите отверстия и затяните два винта шестигранным ключом H1.5.
- Поверните гайку ходового винта вверх до нижней части ползунка оси Z, затем затяните четыре крепежных винта шестигранным ключом H2.0.
Шаг 3: Установите шкив ремня ГРМ оси Z

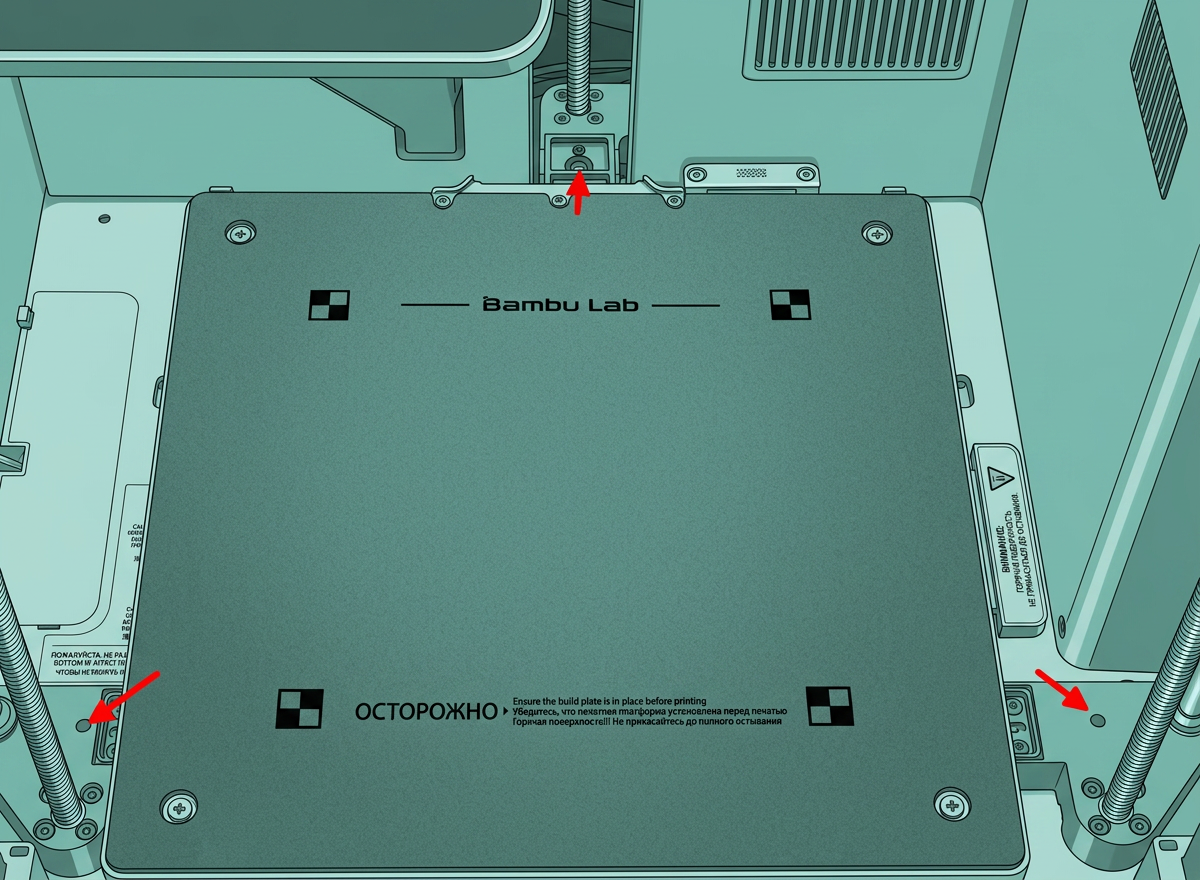

Перед переустановкой шкива ремня ГРМ оси Z убедитесь, что все три ползунка оси Z находятся на одной высоте. Переместите платформу вниз и закрепите все три ползунка винтами. Затем обратитесь к Замена шкива ремня ГРМ оси Z P2S/X2D для переустановки шкива.
Снятие заднего ходового винта
Шаг 1: Снимите шкив ремня ГРМ оси Z
В нижней части принтера находятся три шкива ремня ГРМ оси Z. Снимите соответствующий шкив в зависимости от заменяемого ходового винта. Подробности см. в этой вики: Замена шкива ремня ГРМ оси Z P2S/X2D
Поскольку вам потребуется снять винты, крепящие подшипник с фланцем, после снятия шкива ремня ГРМ оси Z снимите винты, крепящие печатную платформу, и вручную поднимите печатную платформу.
Шаг 2: Снимите внутреннюю облицовку
Чтобы облегчить замену заднего ходового винта, сначала снимите внутреннюю облицовку. Обратитесь к этой вики за инструкциями: Замена внутренней облицовки P2S
Шаг 3: Снимите гайку ходового винта и винты подшипника с фланцем
- Используйте шестигранный ключ H2.0, чтобы открутить четыре винта, крепящие гайку ходового винта.
- Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящие подшипник с фланцем.
При снятии винтов вручную потяните ремень, чтобы поднять печатную платформу в среднее положение, чтобы избежать блокировки винтов.
Шаг 4: Снимите ходовой винт

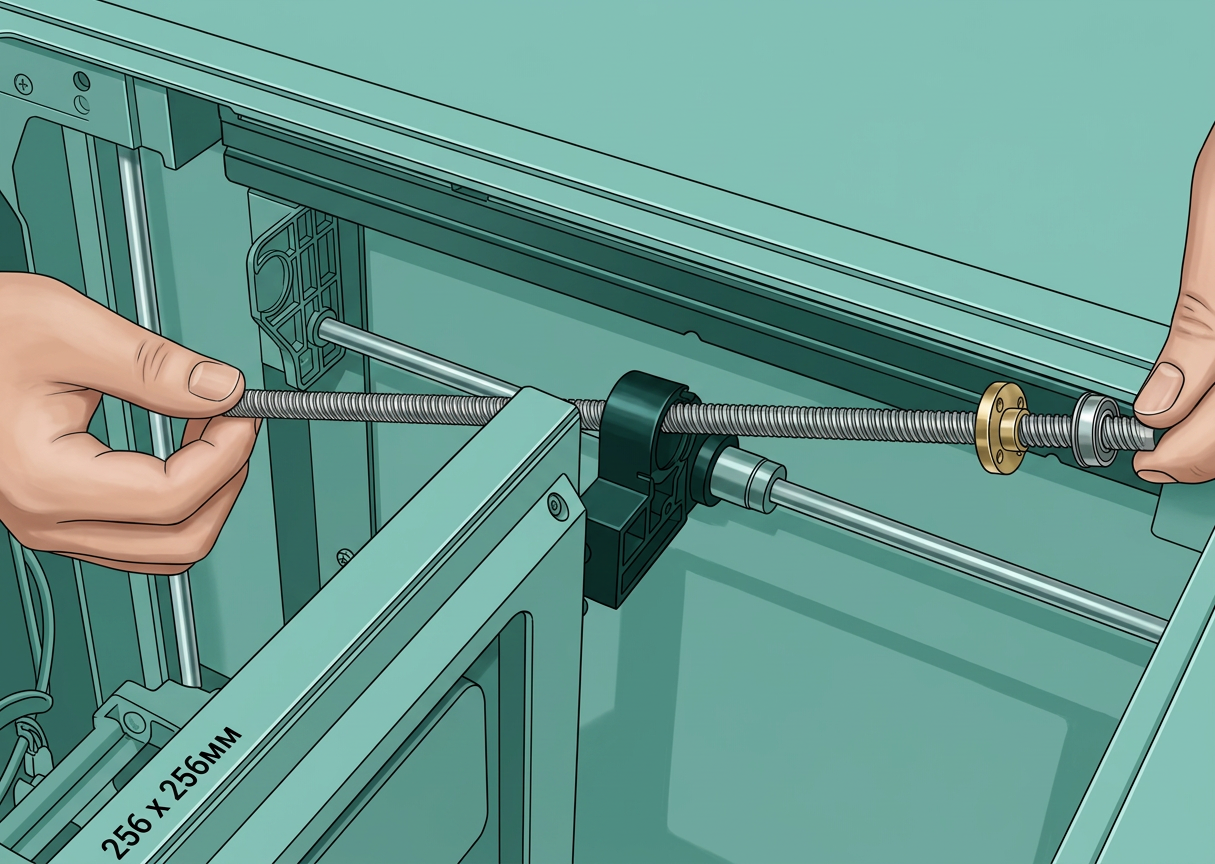

Используйте шестигранный ключ, чтобы протолкнуть нижнюю часть ходового винта вверх, затем извлеките его из принтера.
Установка заднего ходового винта
Шаг 1: Вставьте ходовой винт
- Перед установкой убедитесь, что гайка ходового винта и подшипник с фланцем расположены так, как показано ниже:
- Вставьте ходовой винт снизу вверх через ползунок оси Z. После того как он пройдет, поместите сторону с подшипником с фланцем в основание.
Шаг 2: Затяните гайку ходового винта и винты подшипника с фланцем
- Совместите шайбу с отверстиями для винтов и используйте шестигранный ключ H1.5, чтобы затянуть два винта.
- Поверните гайку ходового винта вверх до нижней части ползунка оси Z, затем используйте шестигранный ключ H2.0, чтобы затянуть четыре винта.
Шаг 3: Переустановите внутреннюю облицовку
Обратитесь к этой вики, чтобы переустановить внутреннюю облицовку: Замена внутренней облицовки P2S
Шаг 4: Переустановите шкив ремня ГРМ оси Z
Замена ходового винта может привести к несоосности высоты между ползунками оси Z. Перед установкой шкива ремня ГРМ оси Z переместите печатную платформу в нижнюю часть принтера и используйте винты для фиксации трех ползунков оси Z на месте. После фиксации печатной платформы обратитесь к этой вики, чтобы переустановить шкив ремня ГРМ оси Z: Замена шкива ремня ГРМ оси Z P2S/X2D
Проверка работоспособности
Подключите источник питания и включите принтер, нажмите «Домой», чтобы проверить, может ли принтер правильно выполнить домашнюю позицию. Если домашняя позиция не работает должным образом или нагревательная платформа не выровнена, следуйте инструкциям, чтобы проверить, нет ли проблем с сборкой. После устранения неполадок снова запустите самотестирование устройства. Если проблемы сохраняются, обратитесь в службу поддержки для дальнейшей помощи.
Заключительные примечания
Мы надеемся, что подробное руководство было полезным и информативным. Если это руководство не решает вашу проблему, пожалуйста, отправьте технический запрос /guides/, мы ответим на ваши вопросы и окажем помощь. Если у вас есть какие-либо предложения или отзывы по этой вики, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
