Кронштейн трубки PTFE
Кронштейн трубки PTFE установлен на задней стороне P2S для обеспечения надежного крепления трубки PTFE (также известной как трубка Боудена), которая обеспечивает путь с низким коэффициентом трения для подачи филамента в принтер.
Когда использовать это руководство
Повреждение или неисправность подпружиненного фитинга PTFE
- Повреждение самого пластикового кронштейна
Необходимые инструменты и материалы
- Новый кронштейн трубки PTFE
Предупреждение о безопасности
ВАЖНО!
Всегда выключайте питание и отключайте принтер от сети перед выполнением любых работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства.
Когда задача технического обслуживания требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давления на открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей.
Если у вас возникнут какие-либо вопросы или сомнения, связанные с вышеизложенным или с шагами, описанными в данном руководстве, пожалуйста, откройте новый запрос в нашей службе поддержки для получения помощи.
Совет по установке:
Пожалуйста, удалите весь филамент, который может быть подан в принтер, перед началом этого процесса, так как филамент, оставшийся в трубке, будет мешать правильной установке кронштейна.
Снятие кронштейна трубки PTFE
Шаг 1: Снимите трубку PTFE
Снимите синий зажим с фитинга PTFE, сожмите фитинг PTFE и вытащите трубку PTFE из фитинга.
Шаг 2: Снимите кронштейн трубки PTFE
Сдвиньте кронштейн вправо, чтобы разблокировать его, чтобы его можно было вытащить из рамы принтера.
Сожмите фитинг PTFE с другой стороны кронштейна и оттяните кронштейн от внутренней трубки PTFE.
Установка кронштейна трубки PTFE
Шаг 1: Подключите внутреннюю трубку PTFE

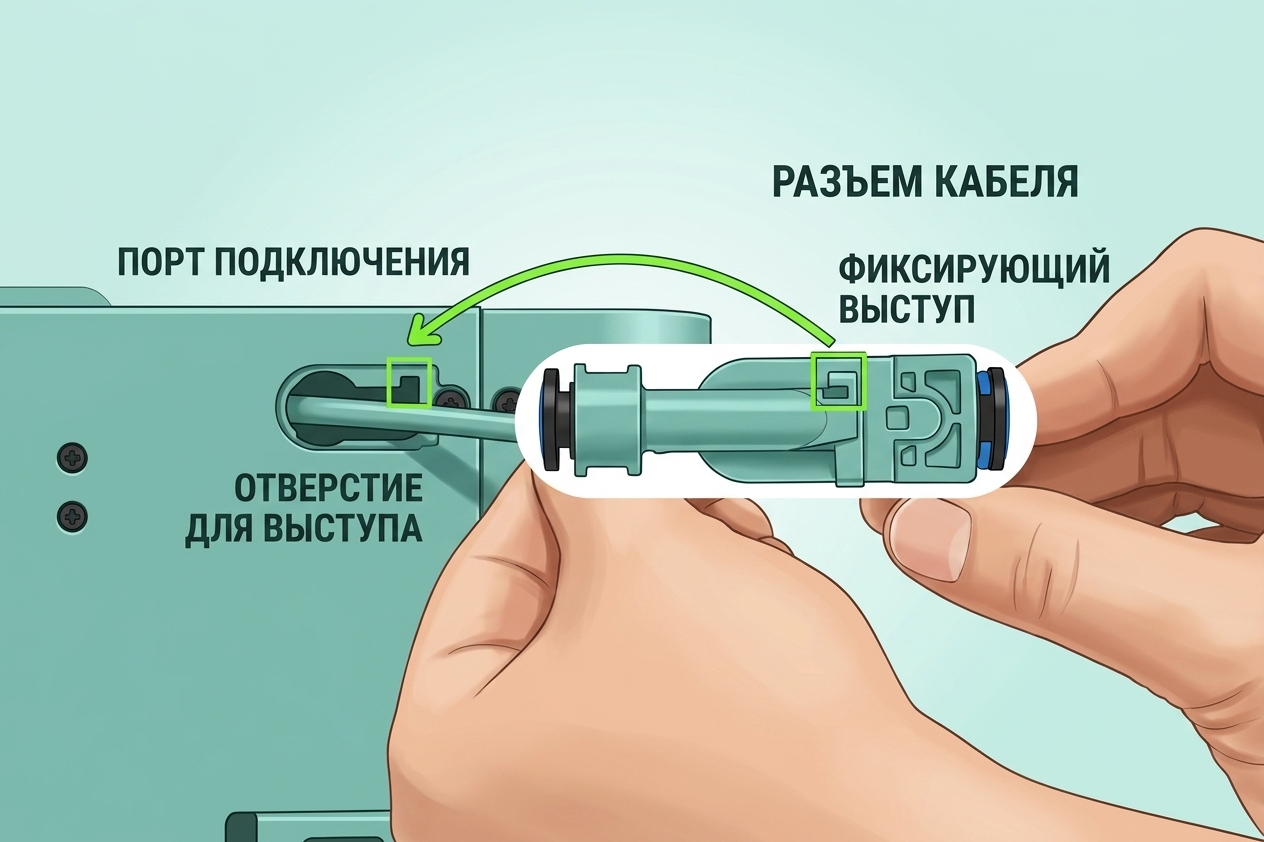

Подключите запасной кронштейн трубки PTFE к внутренней трубке PTFE, вставив его в фитинг внутренней трубки PTFE до упора. Обратите внимание на правильную ориентацию кронштейна на изображении ниже.
Шаг 2: Установите кронштейн трубки PTFE
С внутренней трубкой PTFE, присоединенной, вставьте кронштейн в раму принтера через большую часть отверстия кронштейна. Затем совместите маленький язычок на задней стороне кронштейна с маленькой выемкой в отверстии кронштейна и вставьте его (как показано на втором изображении ниже). Затем сдвиньте кронштейн влево, чтобы зафиксировать его.
Совместите маленький язычок с маленькой выемкой
Подключите внешнюю трубку PTFE к кронштейну, вставив ее в фитинг внешней трубки PTFE до упора. Установите синий зажим вокруг фитинга PTFE, чтобы зафиксировать его в заблокированном положении.
Проверка работоспособности
Пошевелите внутреннюю трубку PTFE, сам кронштейн и внешнюю трубку PTFE, чтобы убедиться, что все надежно закреплено. Пропустите немного филамента через внешнюю трубку PTFE и убедитесь, что он входит в печатающую головку без препятствий.
Заключительные замечания
Надеемся, это руководство предоставило четкую и практическую поддержку.
Если проблема не устранена, пожалуйста, отправьте запрос в службу поддержки и приложите последние журналы принтера, а также дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и окажет подробную помощь.
