MC and AC Board Replacement Guide for the P2S

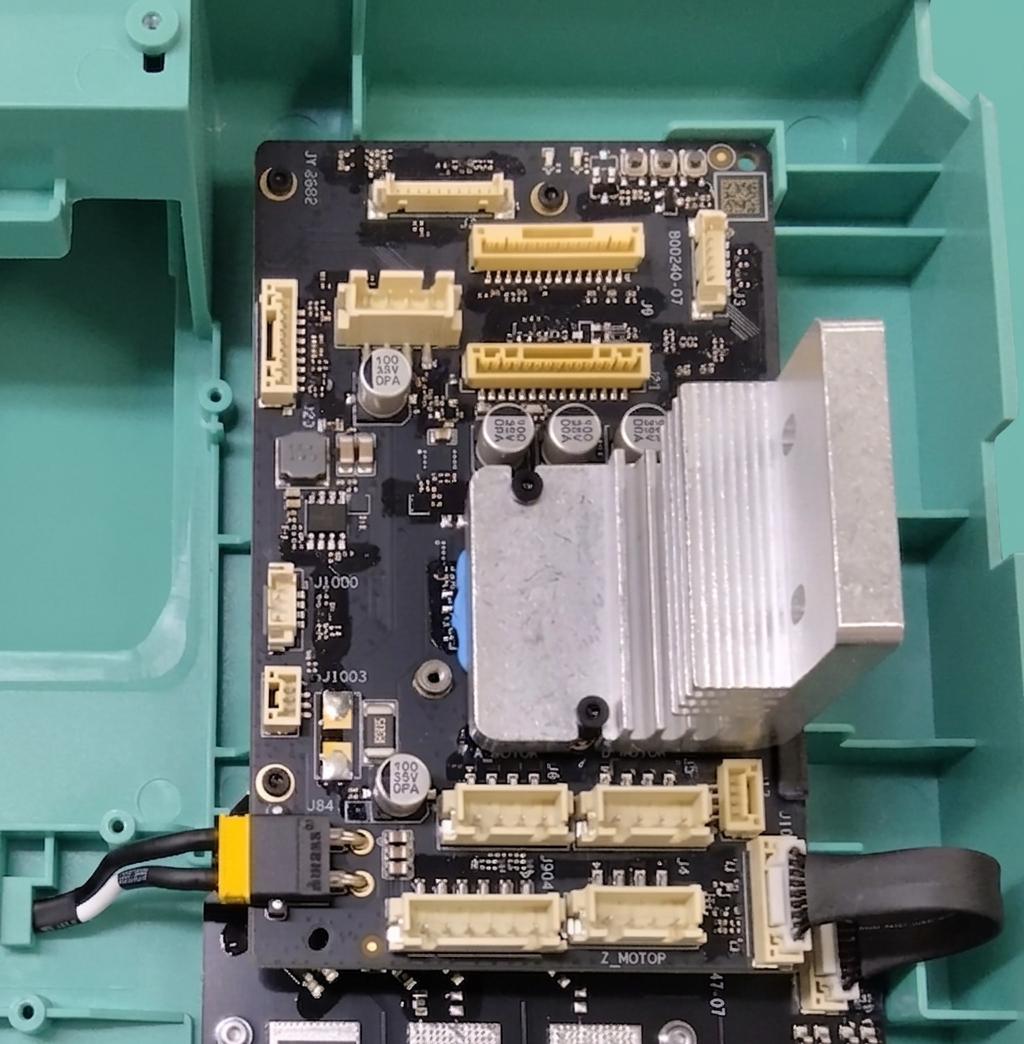

MC Board Плата MC, или Main Control Board (Основная плата управления), представляет собой печатную плату со встроенными микропроцессорами, различными драйверными микросхемами, разъемами и схемами, используемыми для управления различными аспектами P2S. Комплект замены содержит: Одна плата MC - Три винта BT2x5 - используются для крепления платы MC к принтеру - Два винта M2x5 - используются для крепления радиатора к плате MC Сведения о разъемах: Обновление информации о продукте: Как показано на изображении ниже, это новый радиатор для платы MC. Обе версии радиаторов соответствуют требованиям по рассеиванию тепла.
AC Board Плата AC (сокращение от Alternating Current, переменный ток) подает переменный ток на нагревательную платформу принтера под управлением платы MC. Комплект замены содержит:
- Одна плата AC - Три винта BT2x5 - используются для крепления платы AC на месте
Когда использовать это руководство - Значительное повреждение платы MC или AC - Официальная служба технической поддержки Bambu Lab подтвердила необходимость замены платы MC или AC Поскольку замена платы AC требует предварительного снятия платы MC, мы рассмотрим эти процессы в таком порядке в данном руководстве. Если вы заменяете только плату MC, вы можете пропустить шаги по снятию и замене платы AC.
Предупреждение о безопасности ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача по техническому обслуживанию требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давление на какие-либо открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста, откройте новый запрос в нашей службе поддержки для получения помощи.
Снятие платы MC, затем AC

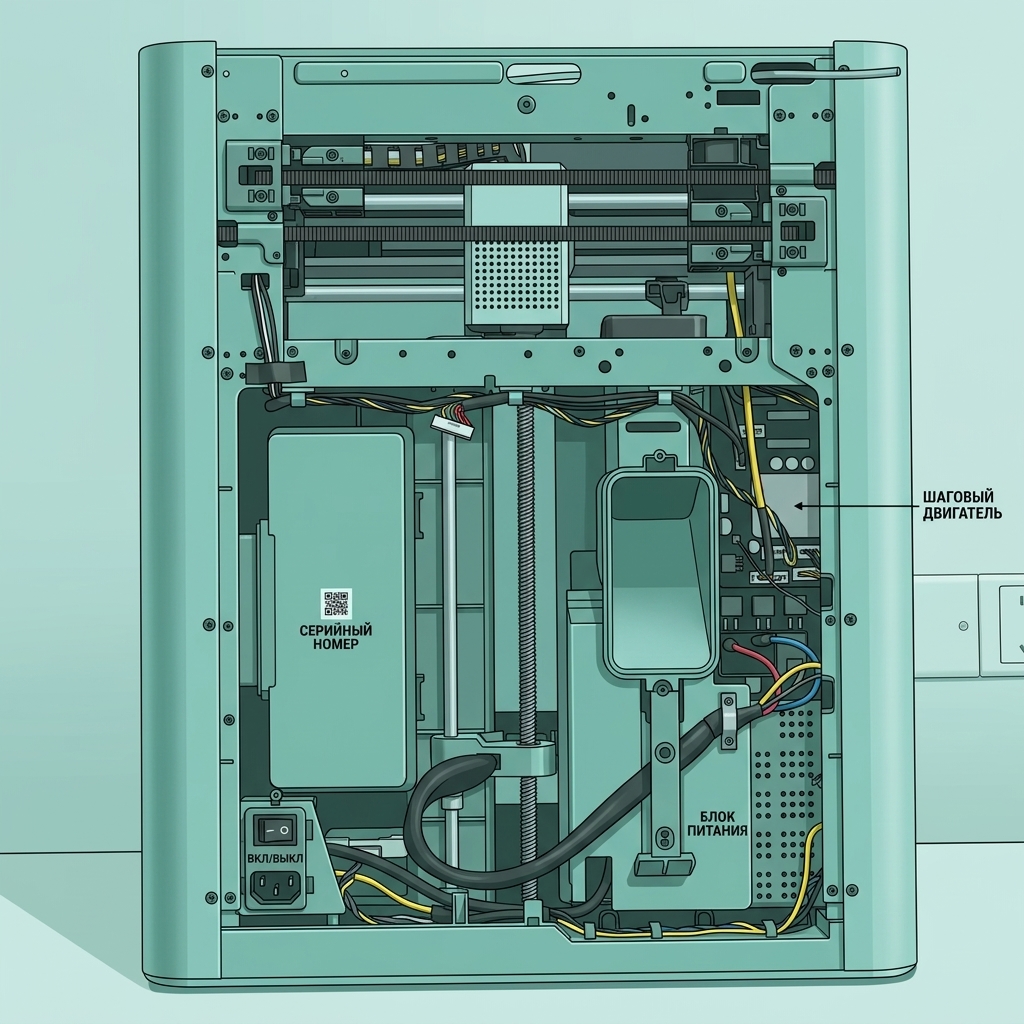

Шаг 1: Снимите блокирующие компоненты Пожалуйста, обратитесь к следующим руководствам на вики, чтобы снять кронштейн тефлоновойтрубки, буфер филамента и заднюю панель. Руководство по замене кронштейна тефлоновой трубки Руководство по замене буфера филамента Руководство по замене задней панели P2S
Шаг 2: Снимите лоток для прочистки Используйте шестигранный ключ H1.5, чтобы открутить четыре винта (BT2x5) и снять лоток для прочистки филамента.

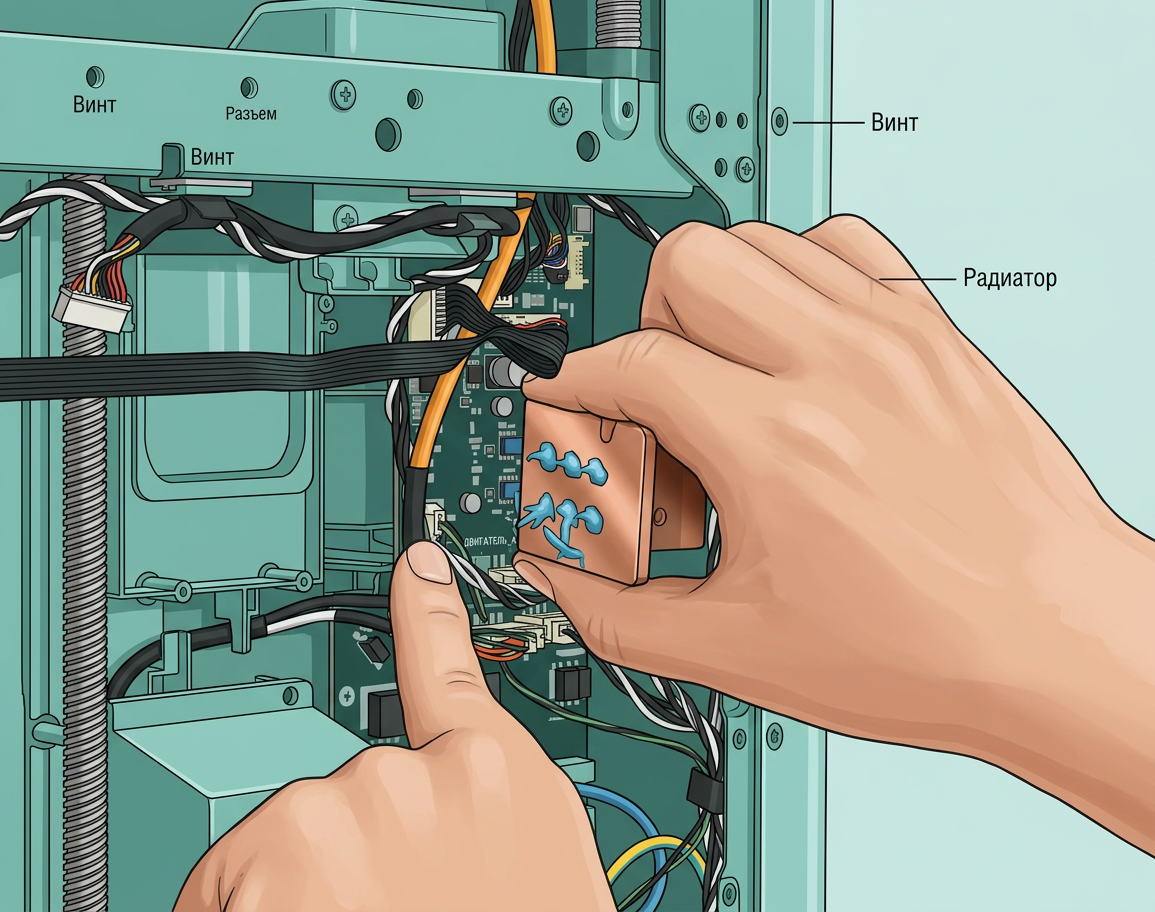

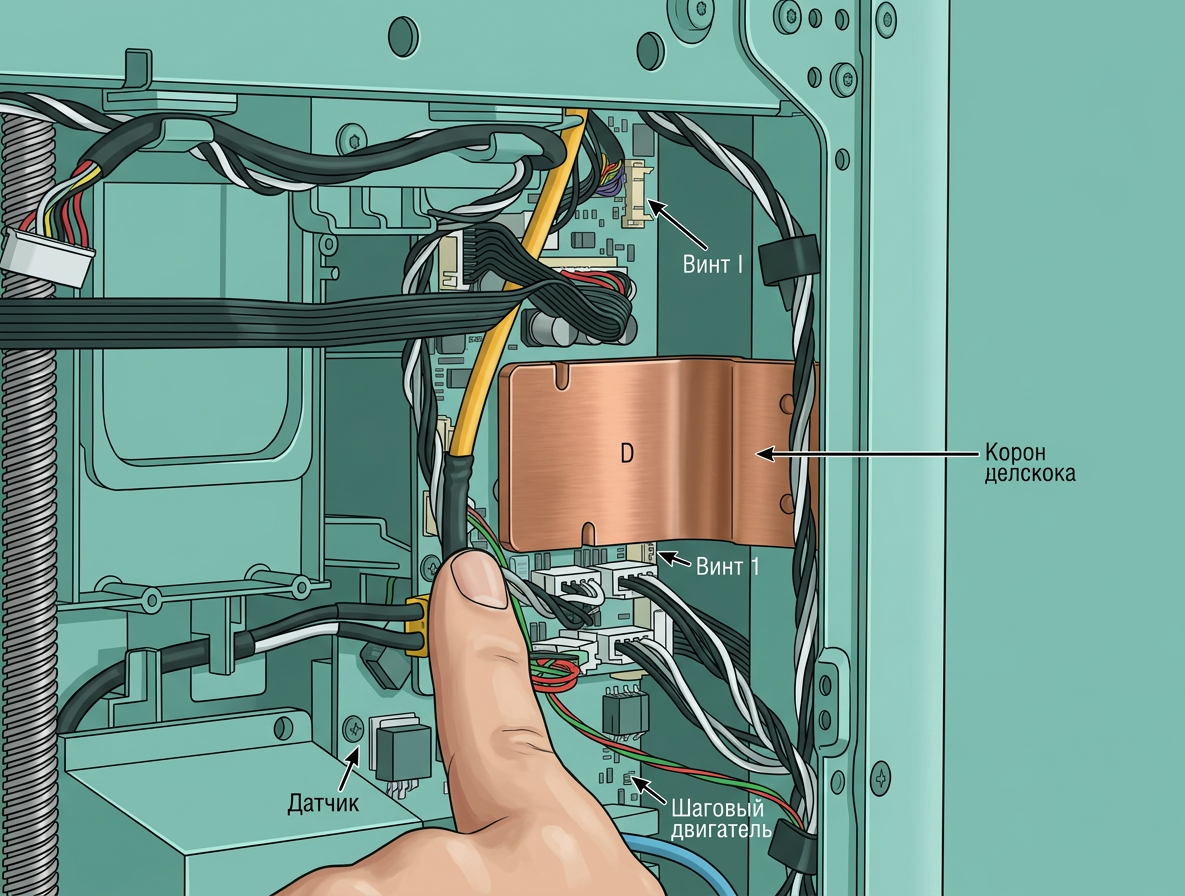

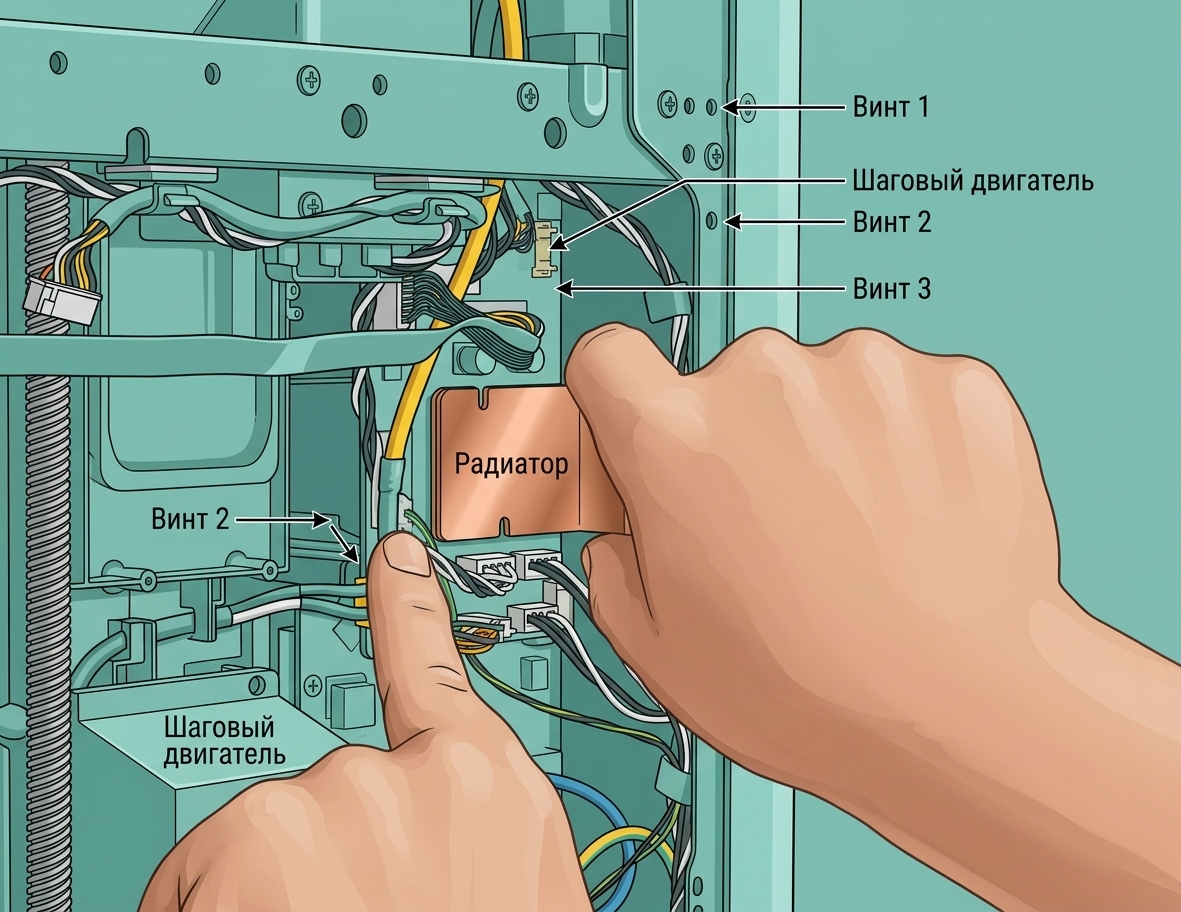

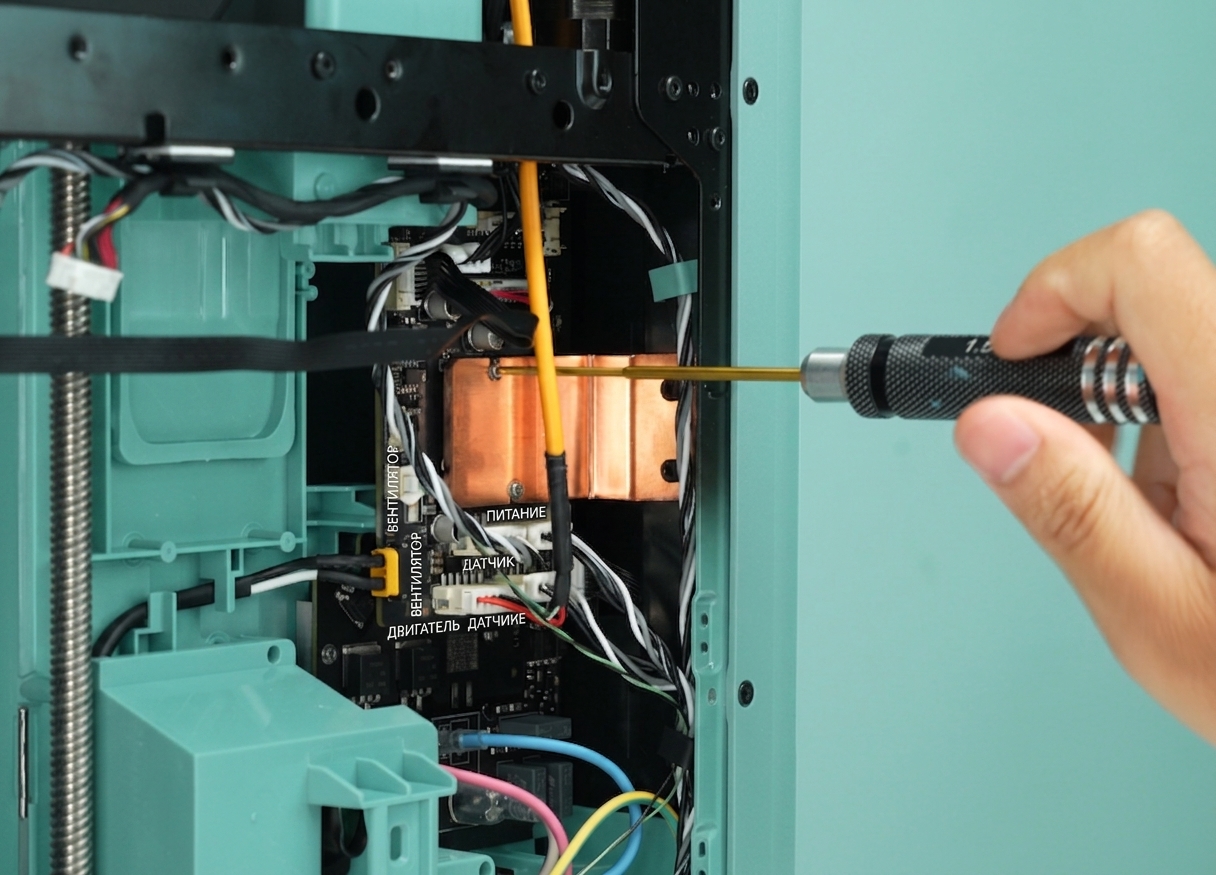

Шаг 3: Снимите радиатор платы MC Если конечная цель — замена платы AC, с этой стороны не нужно снимать фиксирующие винты радиатора на плате MC. Снимите два винта крепления радиатора с помощью шестигранного ключа H1.5 (красный круг: M2x5); Используйте шестигранный ключ H2.0, чтобы открутить два винта крепления радиатора (зеленый квадрат: ST3x6). Снимите радиатор с принтера вручную, обращая внимание на кабели при снятии радиатора и избегая попадания термопасты с радиатора на кабель.

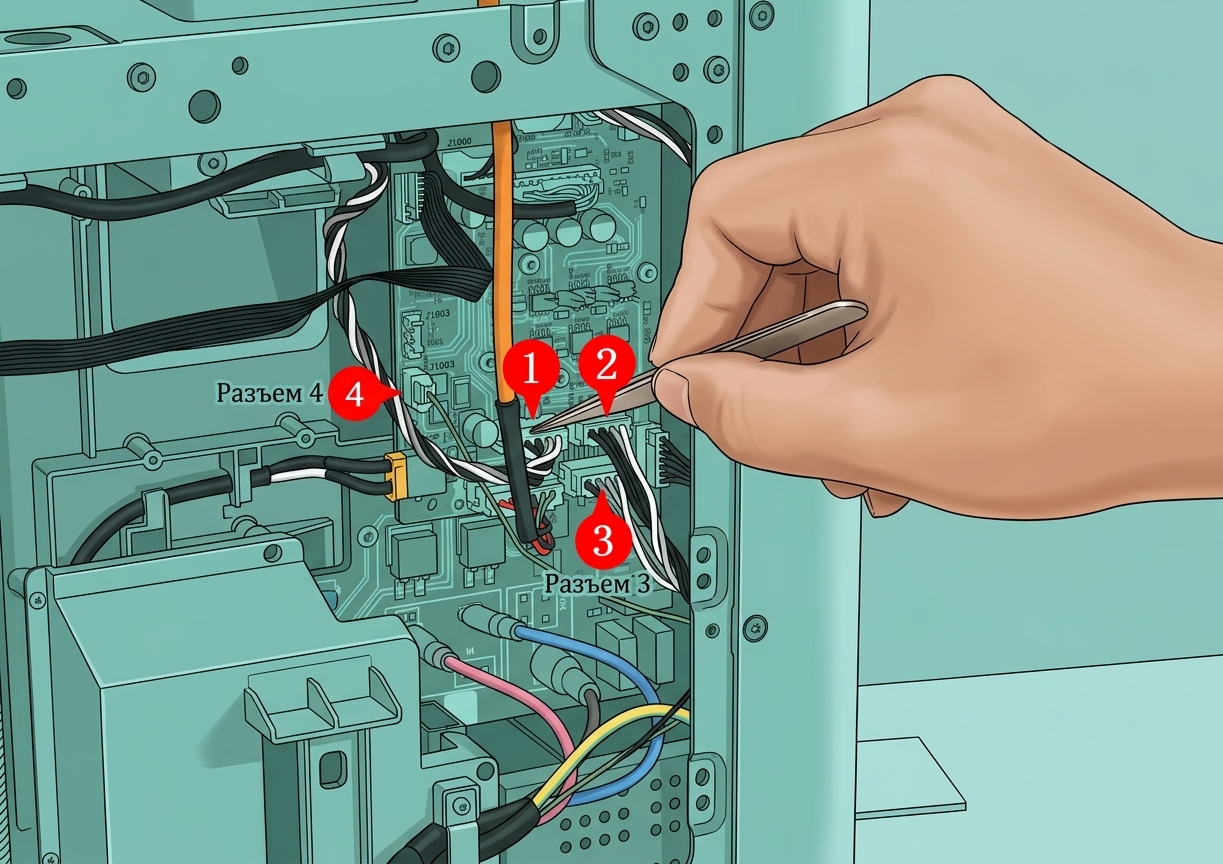

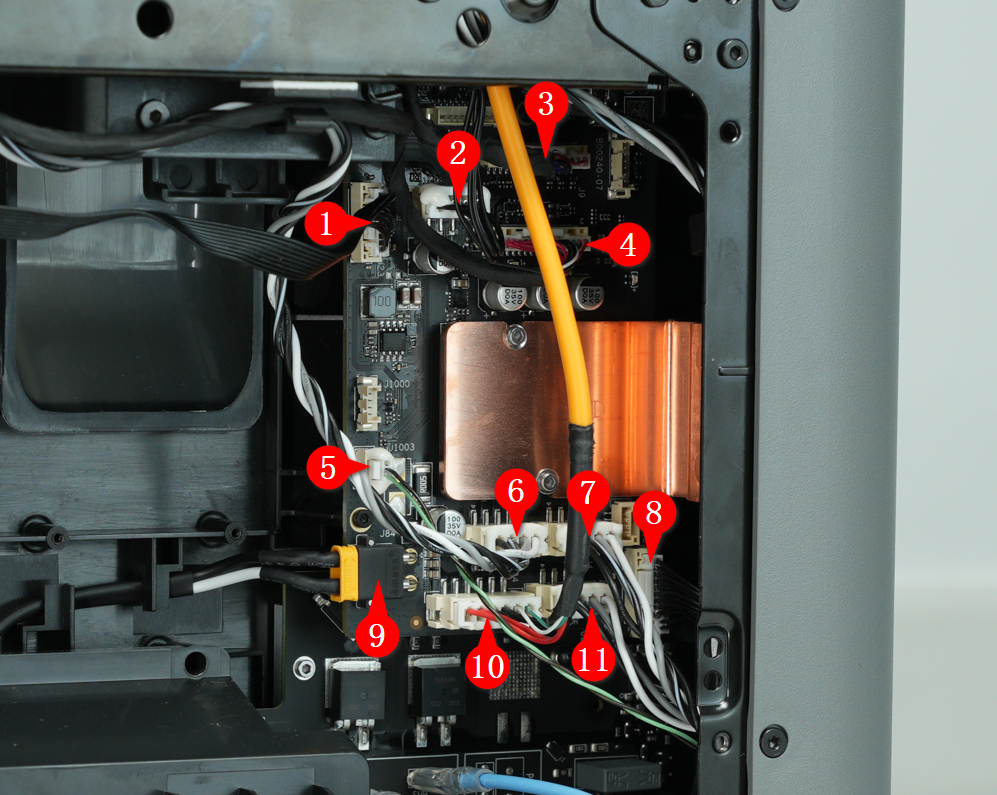

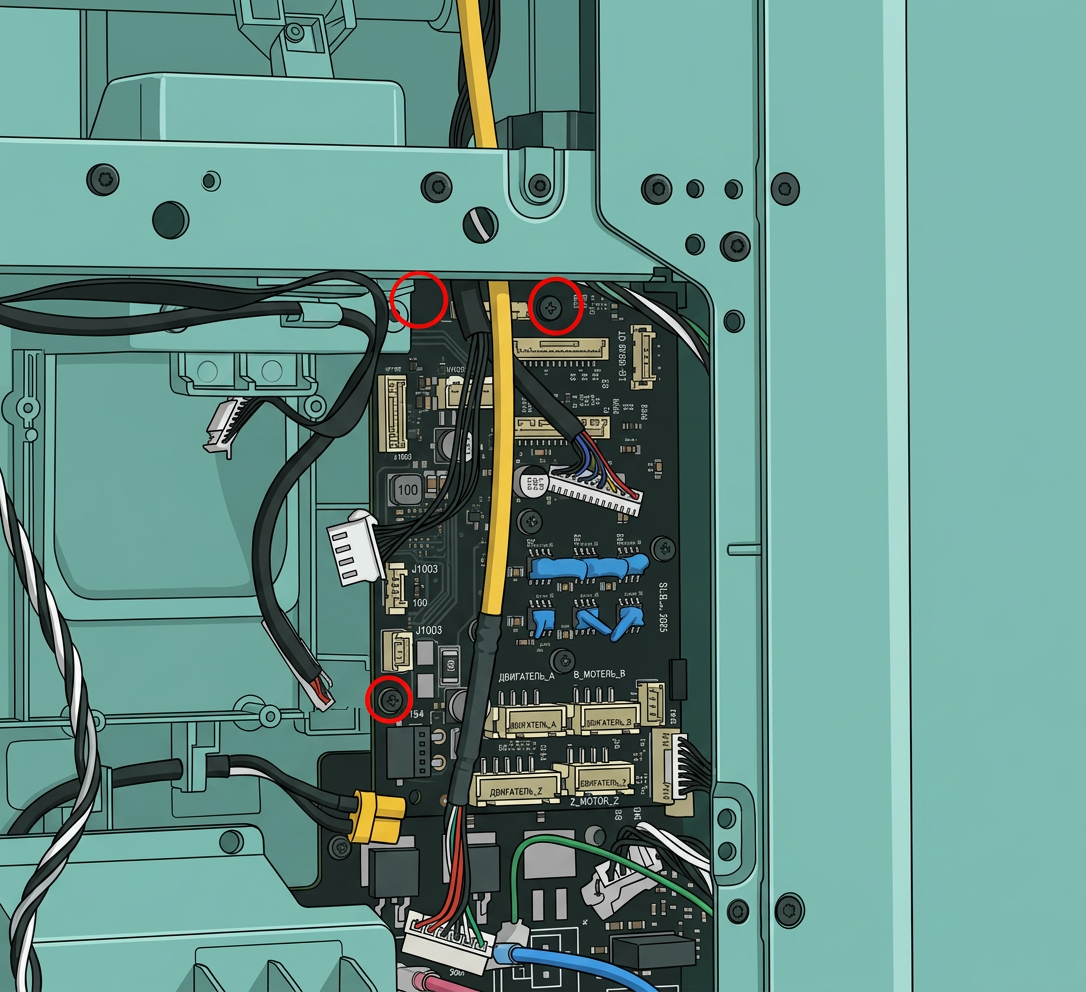

Шаг 4: Снимите плату MC Отсоедините кабели от платы MC. Всего необходимо отсоединить 11 кабелей. Возможно, будет полезно пометить каждый кабель с помощью ленты и номера, соответствующего изображению ниже, чтобы облегчить повторное подключение на следующем этапе. ⚠️ Осторожно При работе, пожалуйста, используйте пинцет для удаления силикона вокруг разъемов кабелей (как показано на разъемах 1-4 на изображении ниже), чтобы силикон не мешал нормальному срабатыванию защелки. Перед отсоединением разъема с защелкой (как показано на разъеме 4 на изображении ниже) убедитесь, что защелка полностью нажата, чтобы избежать принудительного отсоединения разъема до срабатывания защелки. Открутите три винта, крепящие плату MC к раме принтера, с помощью шестигранного ключа H1.5, и плата MC должна оставаться прикрепленной только разъемом AC. Как только плата MC будет освобождена от принтера, должно быть достаточно места для отсоединения разъема платы AC от платы MC. Следующие шаги предназначены для снятия платы AC.

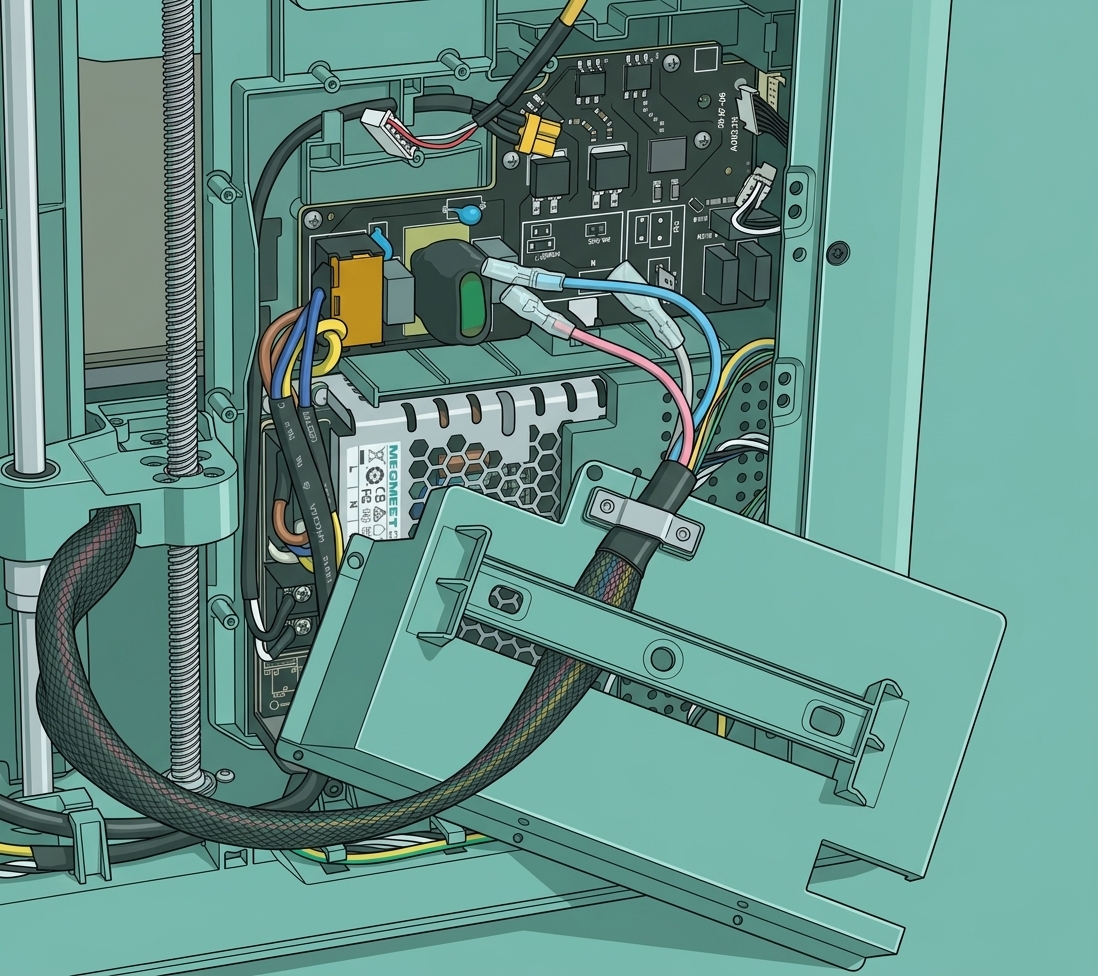

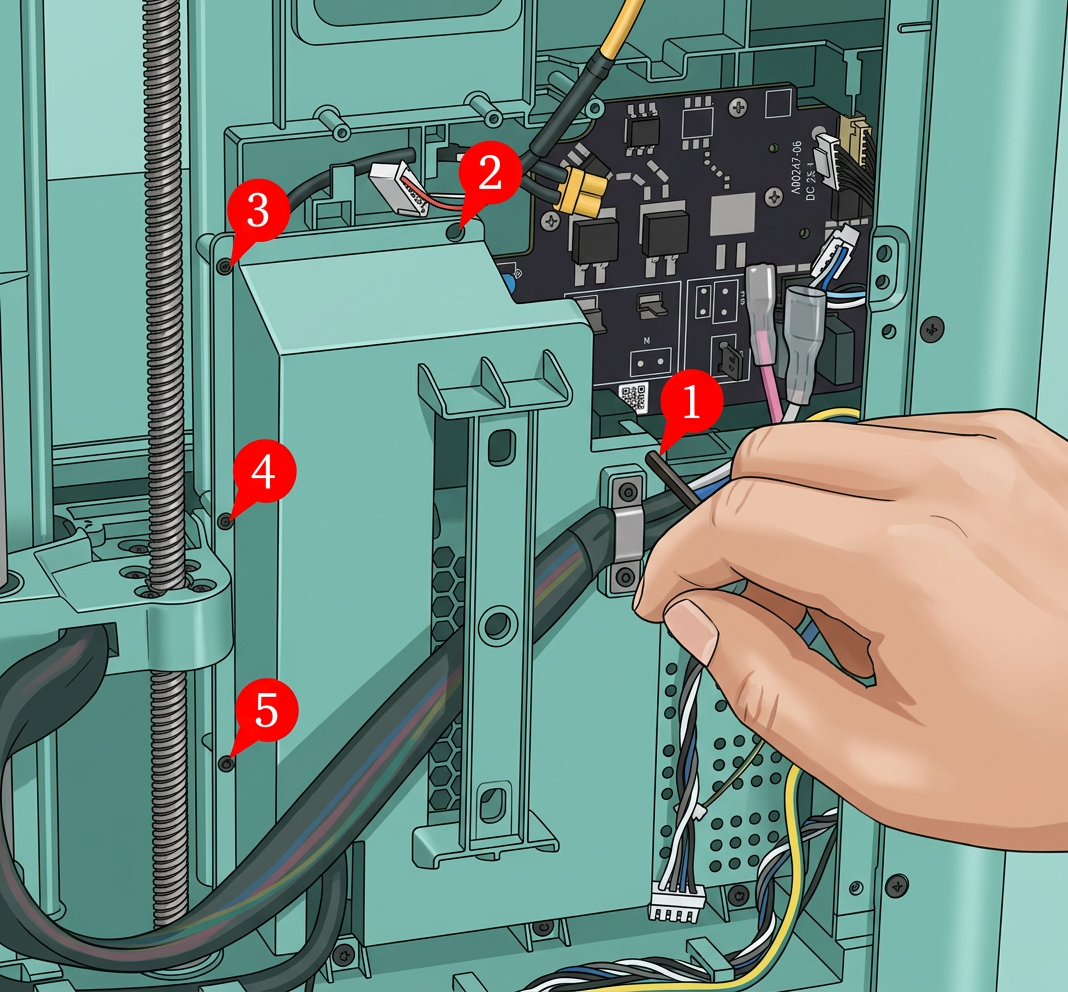

Шаг 5: Снимите крышку питания Отсоедините красные, синие и серые кабели питания нагревательной платформы от платы AC, показанной ниже. Используйте шестигранный ключ H1.5, чтобы открутить пять винтов крышки защиты питания. Оттяните крышку защиты питания от принтера, оставив ее прикрепленной проводами нагревательной платформы.

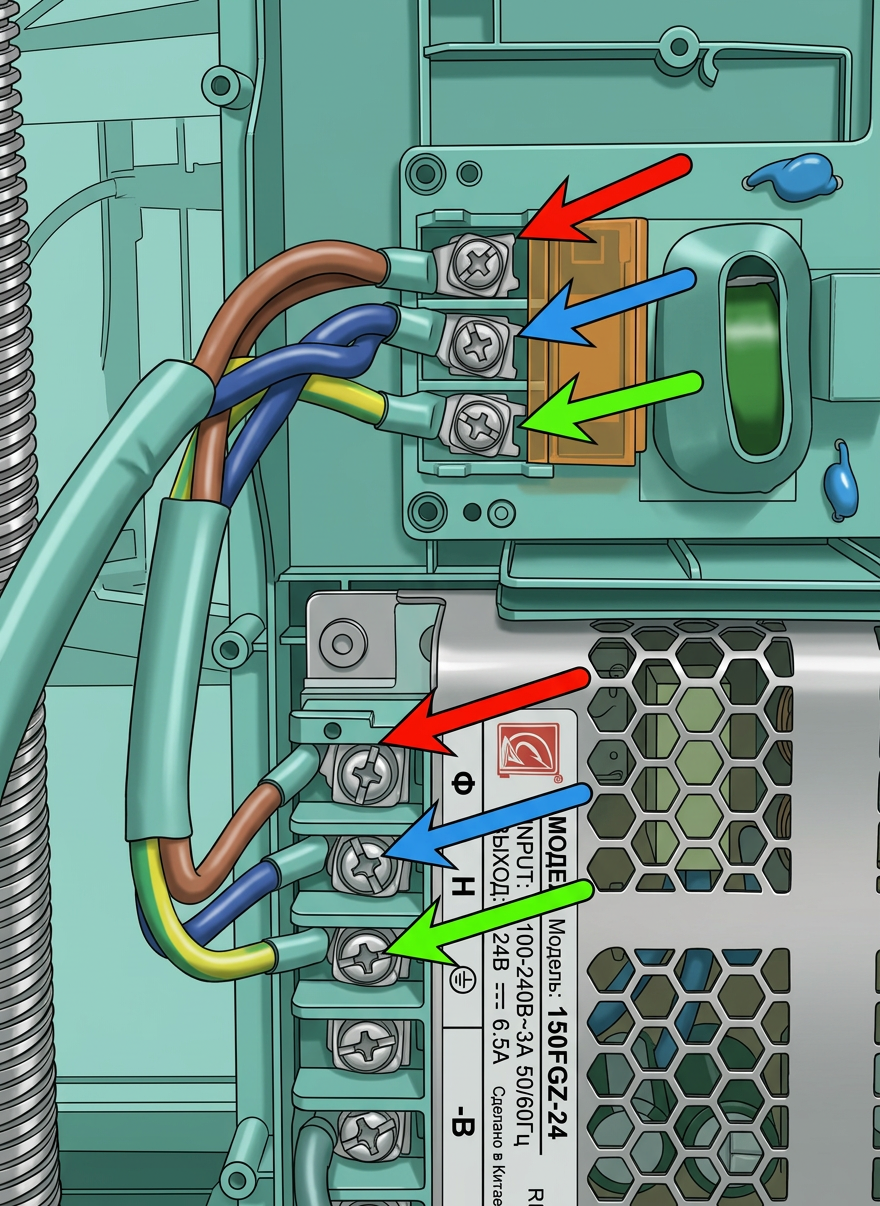

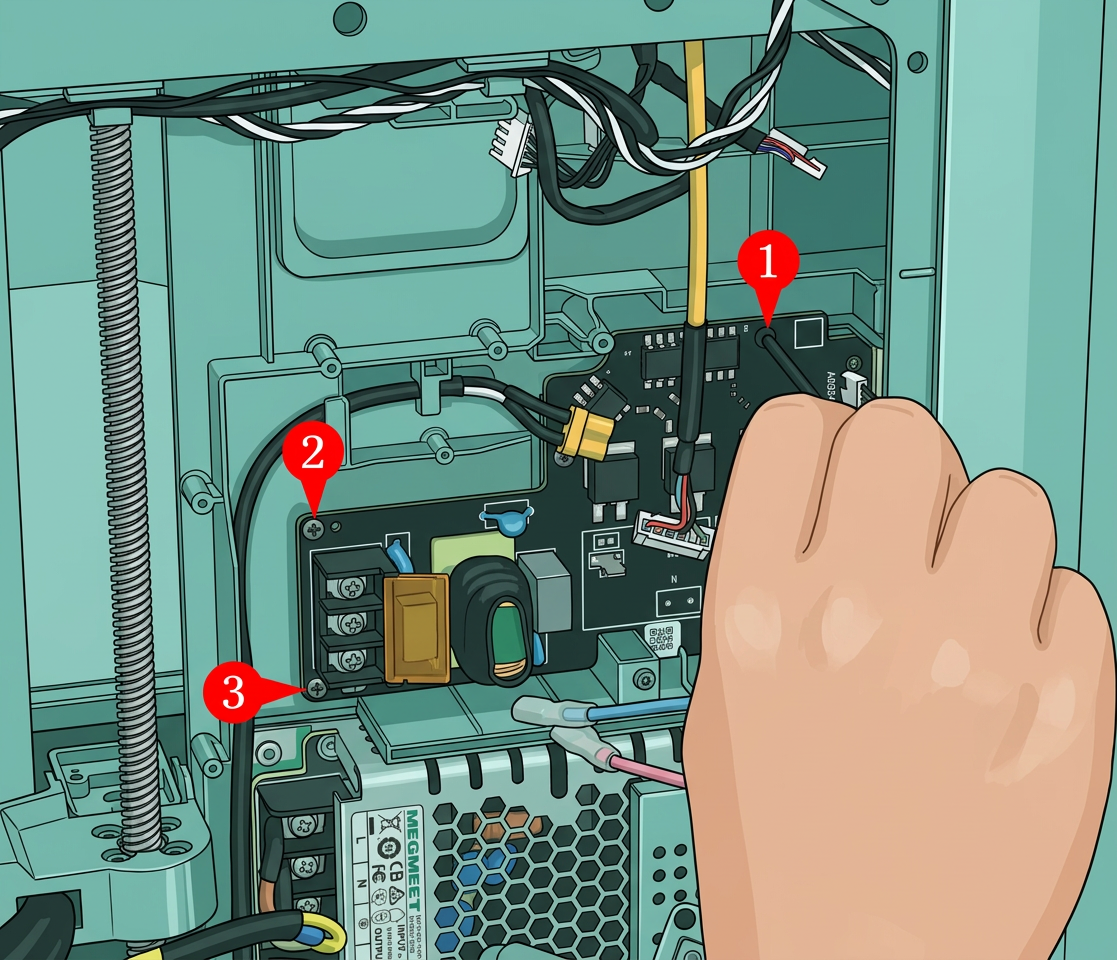

Шаг 6: Снимите плату AC Откройте оранжевую крышку шнура питания с левой стороны, чтобы она откидывалась в сторону. Правильное подключение: - Коричневый/Красный: Фаза (L) - Синий: Ноль (N) - Желто-зеленый: Земля (PE) При правильном подключении плата AC управляет фазным проводом. Если фазный и нулевой провода подключены неправильно, плата AC будет управлять нулевым проводом, что приведет к постоянному питанию фазного провода нагревательной платформы, что может привести к увеличению тока утечки. В крайних случаях: Если нагревательная платформа деформируется и нагревательный элемент поврежден, что приведет к контакту фазного провода с алюминиевой пластиной платформы, фазный и заземляющий провода могут соединиться. Это может привести к перегоранию предохранителя и повреждению схемы питания. Ослабьте все три винта с помощью крестовой отвертки до тех пор, пока каждый кабельный наконечник не освободится. Запомните порядок кабелей, чтобы правильно установить их позже. Используйте шестигранный ключ H1.5, чтобы открутить три винта платы AC, затем снимите плату AC с принтера. Отсоедините кабель MC-AC от платы AC.
Установка платы AC, затем MC

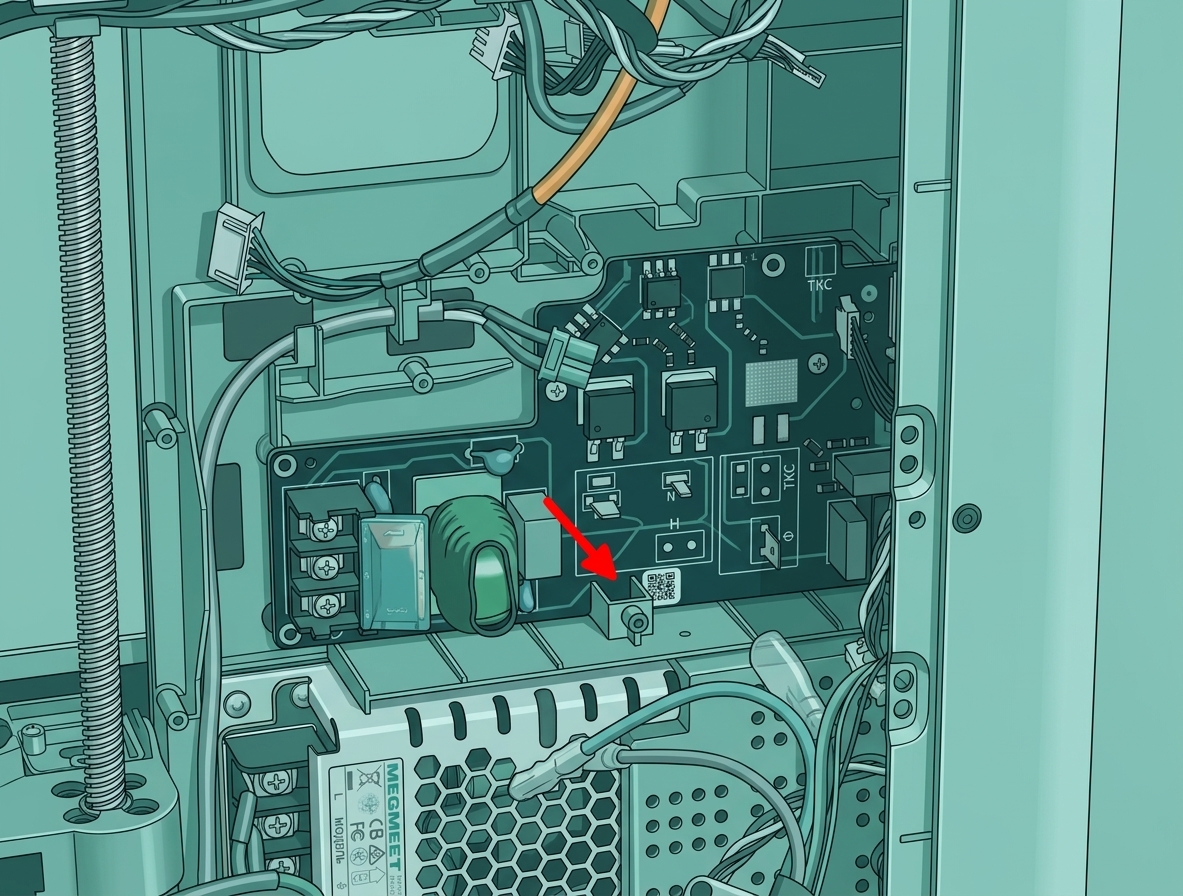

Шаг 1: Установите плату AC Подключите соединительный кабель MC-AC к запасной плате AC, как показано ниже. Пазы в нижней части платы AC должны совпадать с квадратным вырезом на принтере. Используйте шестигранный ключ H1.5, чтобы установить три винта, крепящие плату AC. Убедитесь, что винты с крестовым шлицем на запасной плате AC ослаблены, чтобы подготовиться к повторному подключению кабелей питания. Вставьте три наконечника кабелей питания под винты в правильном порядке (сверху вниз: коричневый, синий, желтый) и затяните винты, чтобы закрепить каждый кабель. Наконец, закройте оранжевую крышку шнура питания.
Шаг 2: Установите крышку защиты питания Установите на место крышку защиты шнура питания. Используйте шестигранный ключ H1.5, чтобы установить 5 винтов. Подключите три кабеля питания нагревательной платформы к плате AC, как показано на рисунке (слева направо: красный, синий, серый).

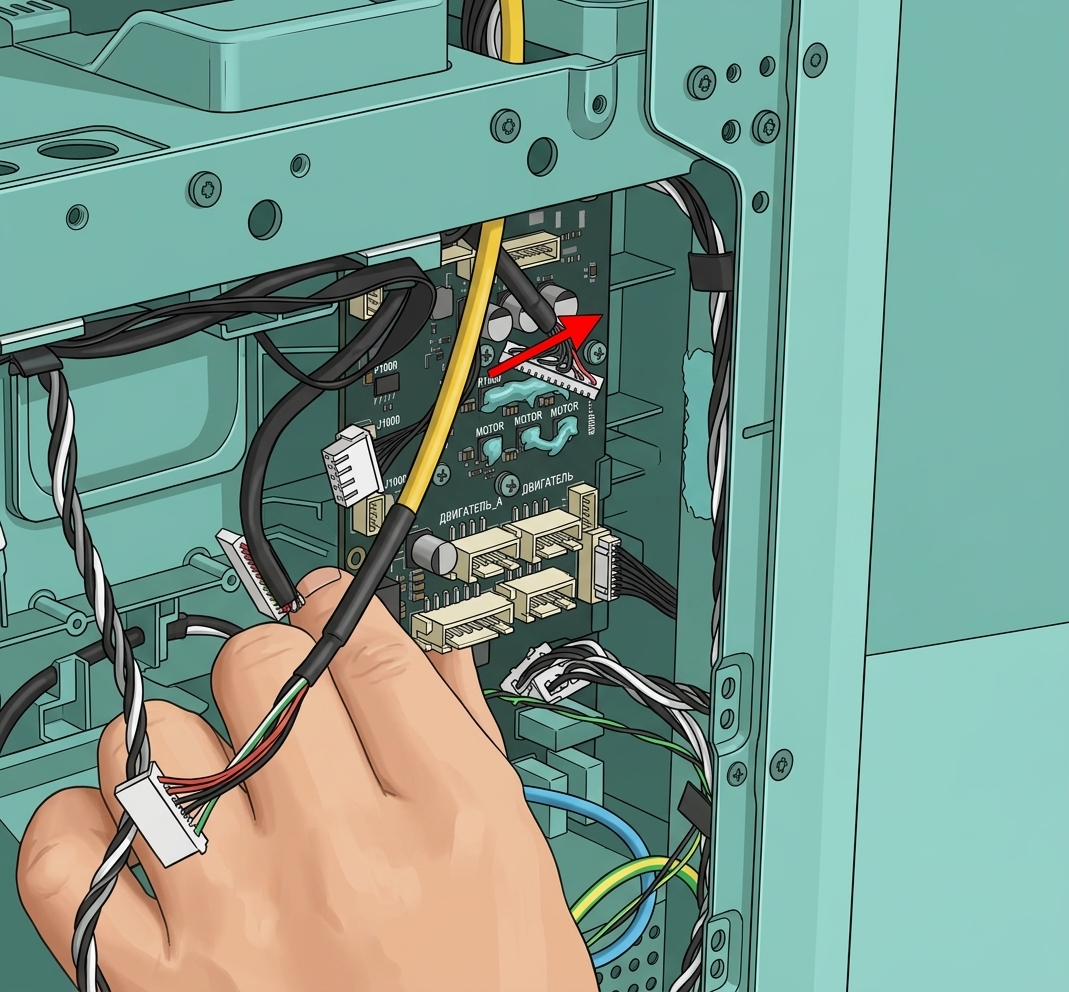

Шаг 3: Установите плату MC Нанесите новую синюю изолирующую термопасту на чипы на плате MC (как показано на рисунке ниже), убедитесь, что на каждом чипе достаточно термопасты, и подключите кабель MC-AC в правом нижнем углу. Совместите правую сторону платы MC за рамой принтера и совместите отверстия для винтов платы MC. Установите три винта платы MC с помощью шестигранного ключа H1.5. Повторно подключите 11 разъемов к плате MC (радиатор будет установлен на следующем шаге, хотя он показан на этом изображении). Обратитесь к таблице ниже, чтобы понять источник каждого кабеля, подключенного к плате MC. Номер Название Номер Название Номер Название 1 Адаптивные компоненты переключения воздушного канала 5 Линия температуры нагревательной платформы 9 Источник питания платы MC 2 Линия MC-AP (питание) 6 XY-двигатель (A) 10 Кабель головки инструмента 3 Линия MC-AP (связь) 7 XY-двигатель (B) 11 Z-двигатель 4 Кабель буфера 8 Линия MC - AC

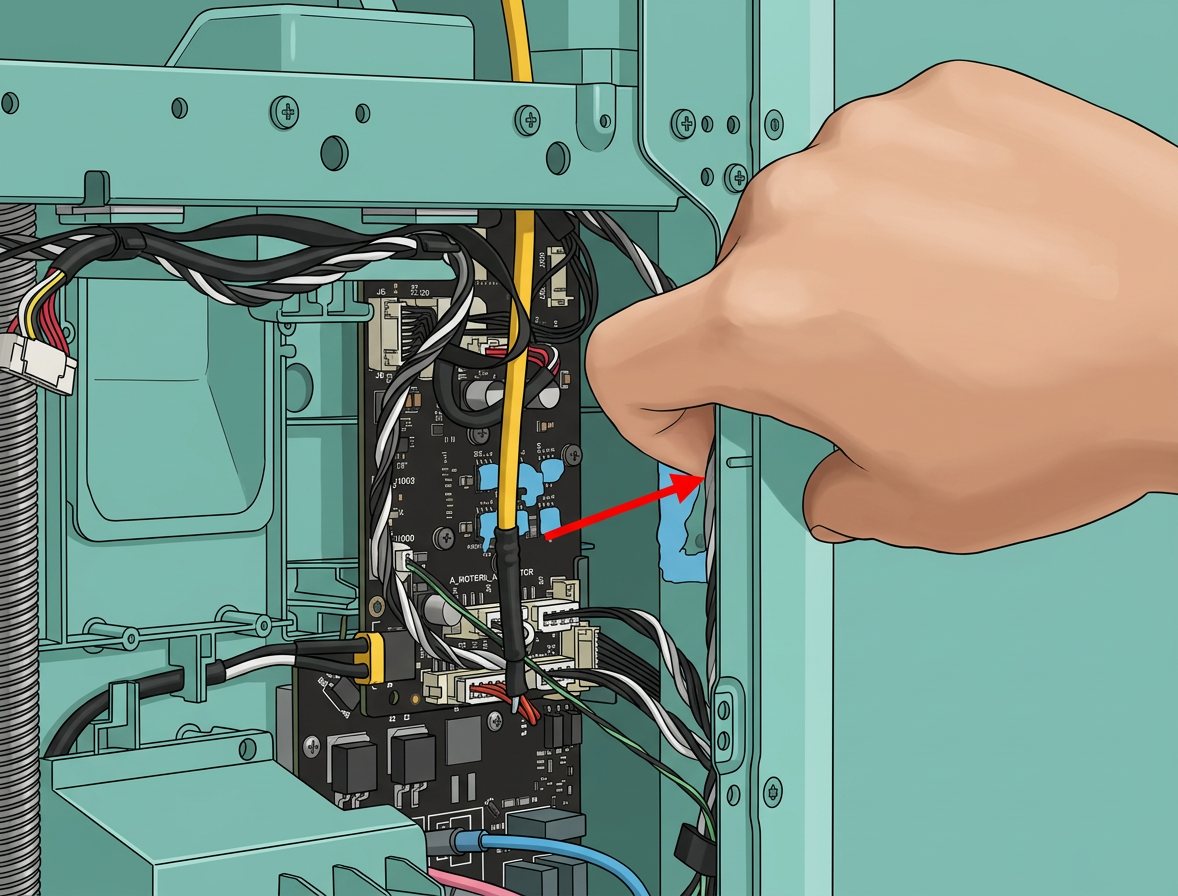

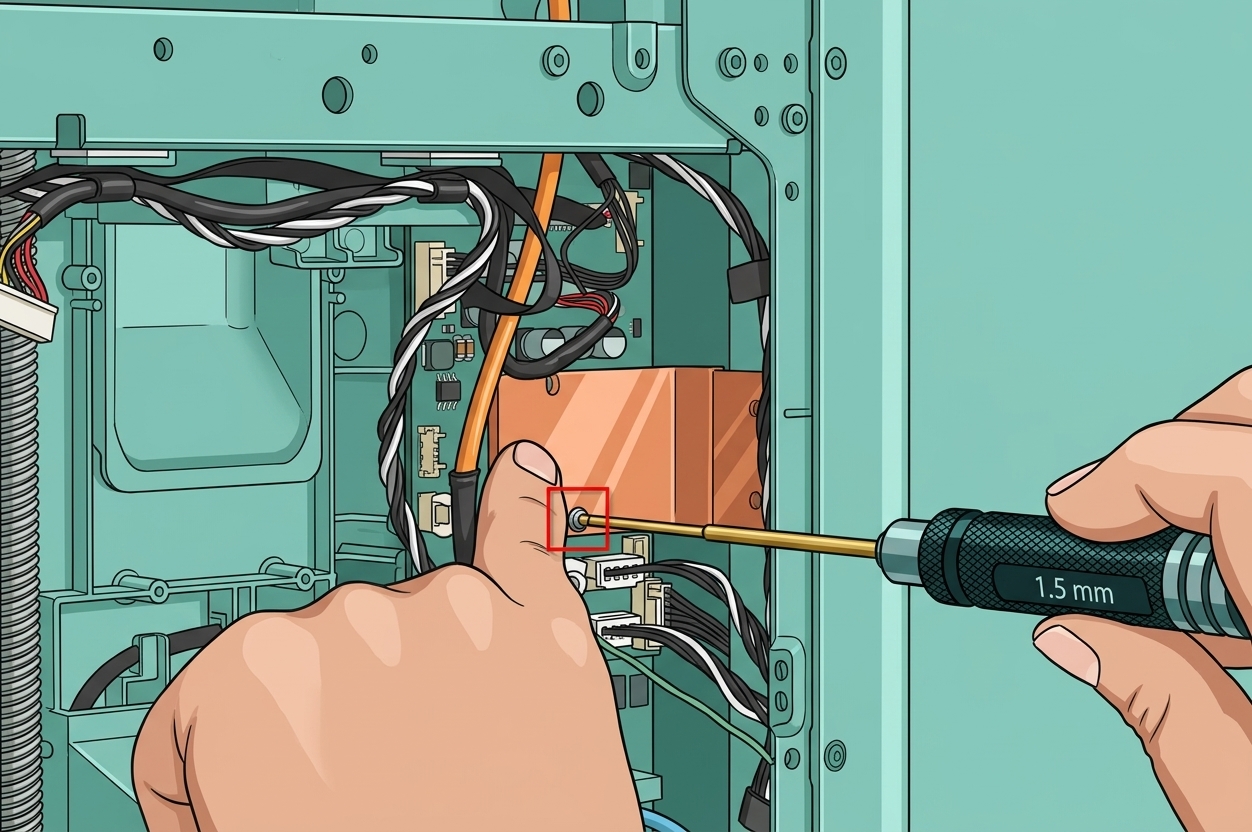

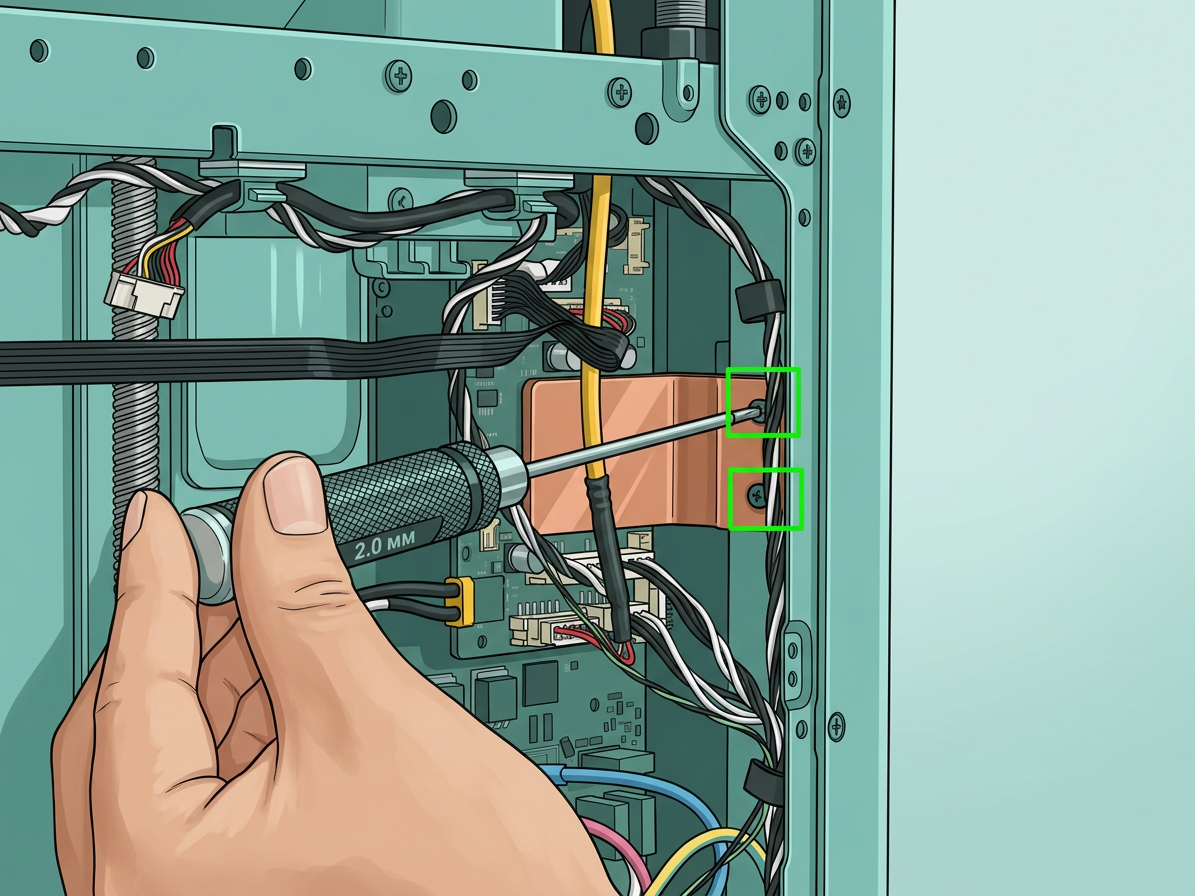

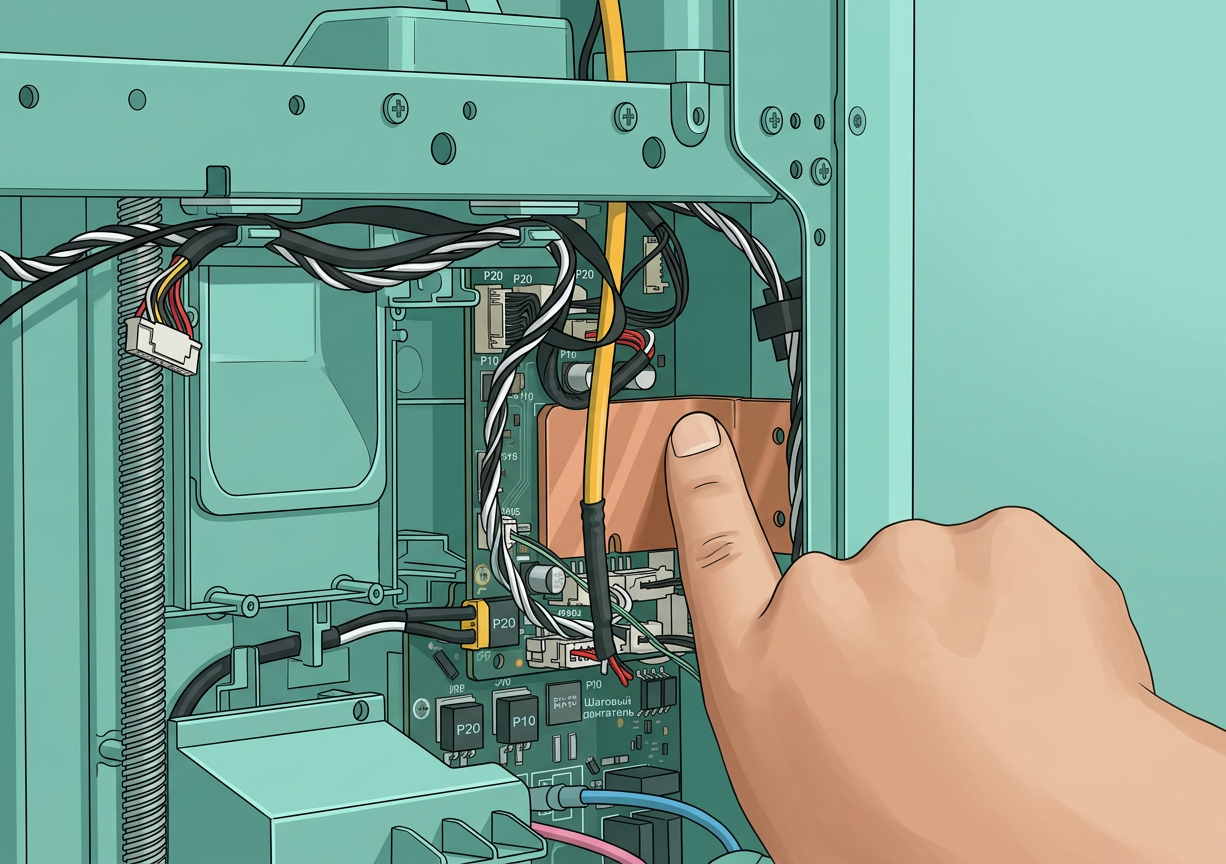

Шаг 4: Установите радиатор платы MC Отодвиньте кабель двигателя B от области радиатора, чтобы он не мешал установке радиатора. Установите радиатор на место, уделяя особое внимание тому, чтобы не защемить какие-либо кабели за радиатором. Сначала используйте шестигранный ключ H1.5, чтобы установить два левых винта M2x5 для крепления радиатора платы MC к плате MC. Рекомендуется пока не затягивать эти винты полностью. Затем установите два винта с правой стороны радиатора (ST3x6) с помощью шестигранного ключа H2.0. После установки всех четырех винтов затяните их.
Шаг 5: Установите лоток для прочистки Совместите лоток для прочистки филамента с четырьмя отверстиями для винтов и используйте шестигранный ключ H1.5, чтобы установить все четыре винта.
Шаг 6: Установите блокирующие компоненты Пожалуйста, обратитесь к следующим руководствам на вики, чтобы заменить кронштейн тефлоновой трубки, буфер филамента и заднюю панель.
- Руководство по замене кронштейна тефлоновой трубки
- Руководство по замене буфера филамента
- Руководство по замене задней панели P2S
