Руководство по замене нагревательного узла хотэнда и вентилятора охлаждения для P2S

Руководство по замене нагревательного узла хотэнда и вентилятора охлаждения для P2S

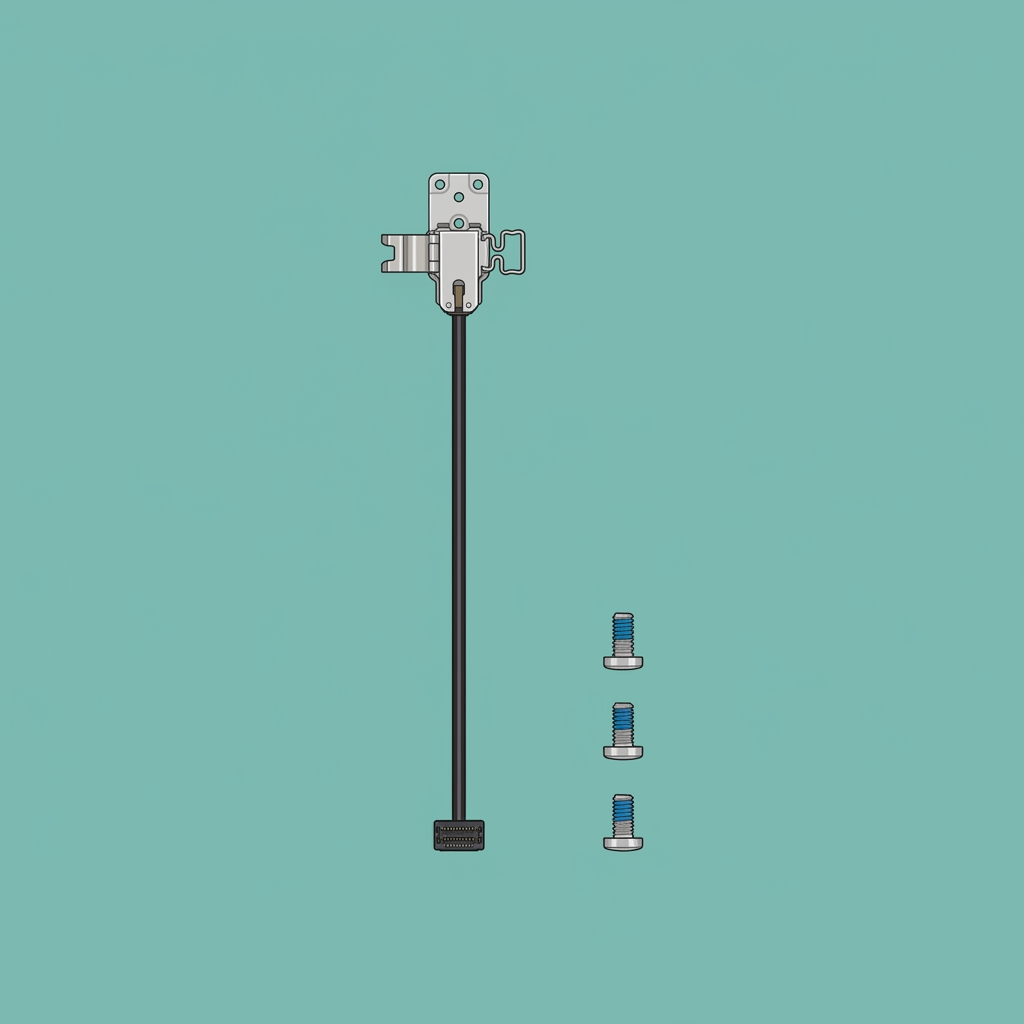

Нагревательный узел хотэнда и вентилятор охлаждения Нагревательный узел хотэнда: Принадлежность, установленная на печатающей головке, отвечающая за нагрев печатных материалов (таких как PLA, ABS и т. д.) до расплавленного состояния. Комплект принадлежностей включает нагревательный узел хотэнда и крепежные винты: Нагревательный узел хотэнда 1 - Винты M2.5x5 3 Вентилятор охлаждения хотэнда: Охлаждает верхнюю часть хотэнда, чтобы предотвратить преждевременное размягчение филамента и вызвать засоры. Комплект принадлежностей включает вентилятор хотэнда, воздуховод и крепежные винты: - Вентилятор охлаждения хотэнда 1 - Воздуховод 1 - Винт BT2x5* 3

Когда использовать это руководство - Аномальная функция нагрева хотэнда, указывающая на возможный сбой.

• Поврежденные кабели нагревательного узла хотэнда/вентилятора охлаждения хотэнда, влияющие на работу принтера.
• Явные физические повреждения нагревательного узла хотэнда/вентилятора охлаждения хотэнда из-за неправильного обращения или удара, нарушающие функциональность.
• Техническая поддержка Bambu Lab рекомендовала замену нагревательного узла хотэнда или вентилятора охлаждения хотэнда на основе результатов диагностики.

Требуемые инструменты и материалы - Новый нагревательный узел хотэнда/вентилятор охлаждения хотэнда - Шестигранный ключ H1.5

Предупреждение о безопасности ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача технического обслуживания требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давления на открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста, откройте новый запрос на нашей странице поддержки для получения помощи.

Шаг 1:Снимите корпус печатающей головки Обратитесь к странице вики по замене корпуса печатающей головки, чтобы снять переднюю и заднюю крышки печатающей головки. Примечание: Разборка и сборка нагревательного узла хотэнда не будут затронуты снятием средней рамы печатающей головки.

Шаг 2: Снимите силиконовый чехол хотэнда и хотэнд Обратитесь к странице вики по замене хотэнда и силиконового чехла, чтобы снять силиконовый чехол хотэнда и сам хотэнд.

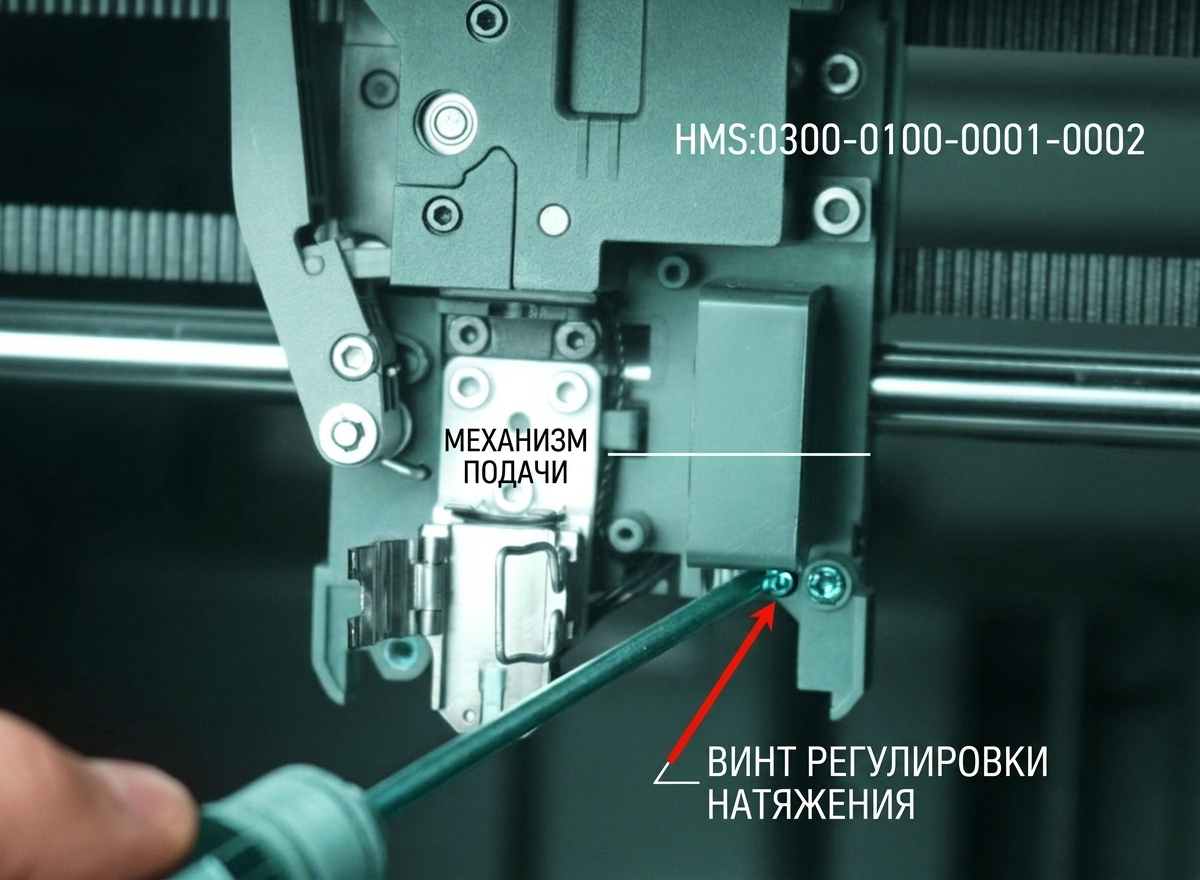

Шаг 3: Снимите воздуховод Используйте шестигранный ключ H1.5, чтобы открутить два винта крепления воздуховода (BT2x5), а затем снимите воздуховод.

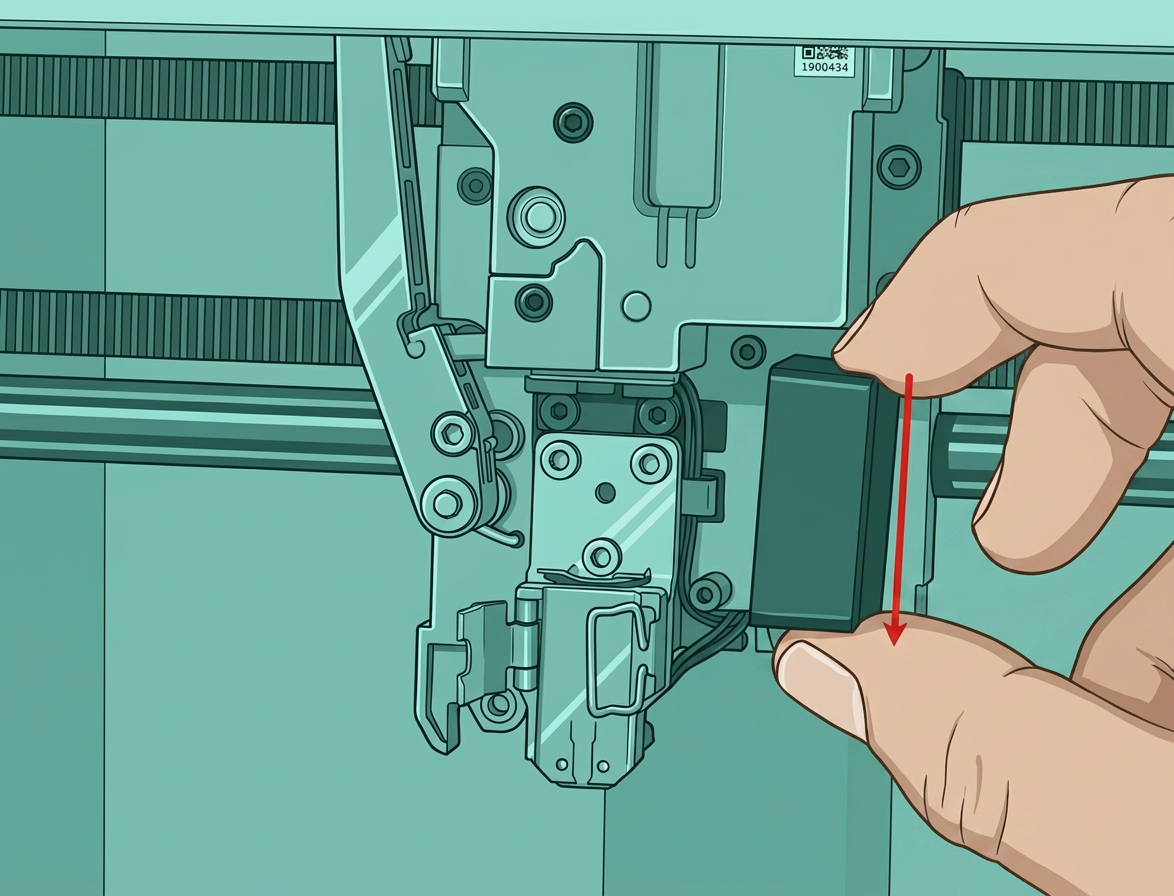

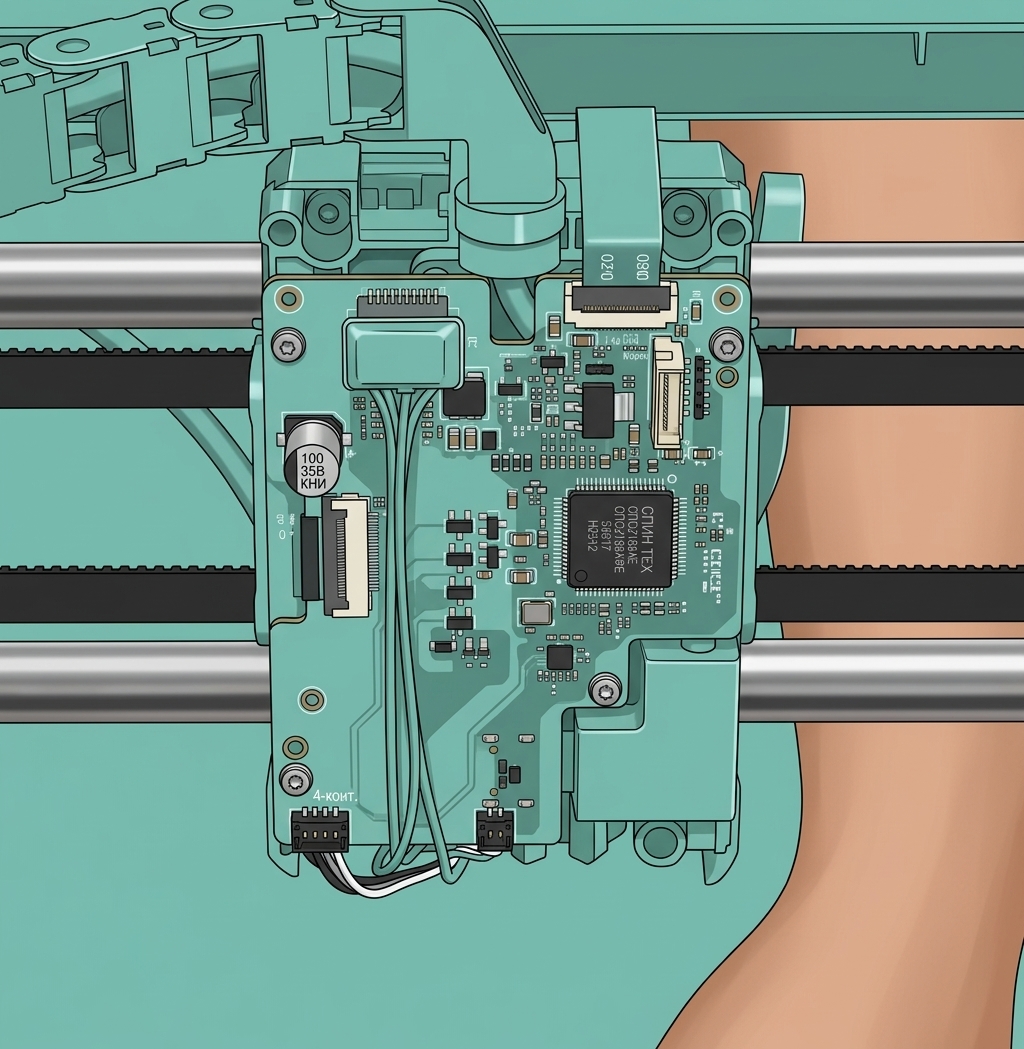

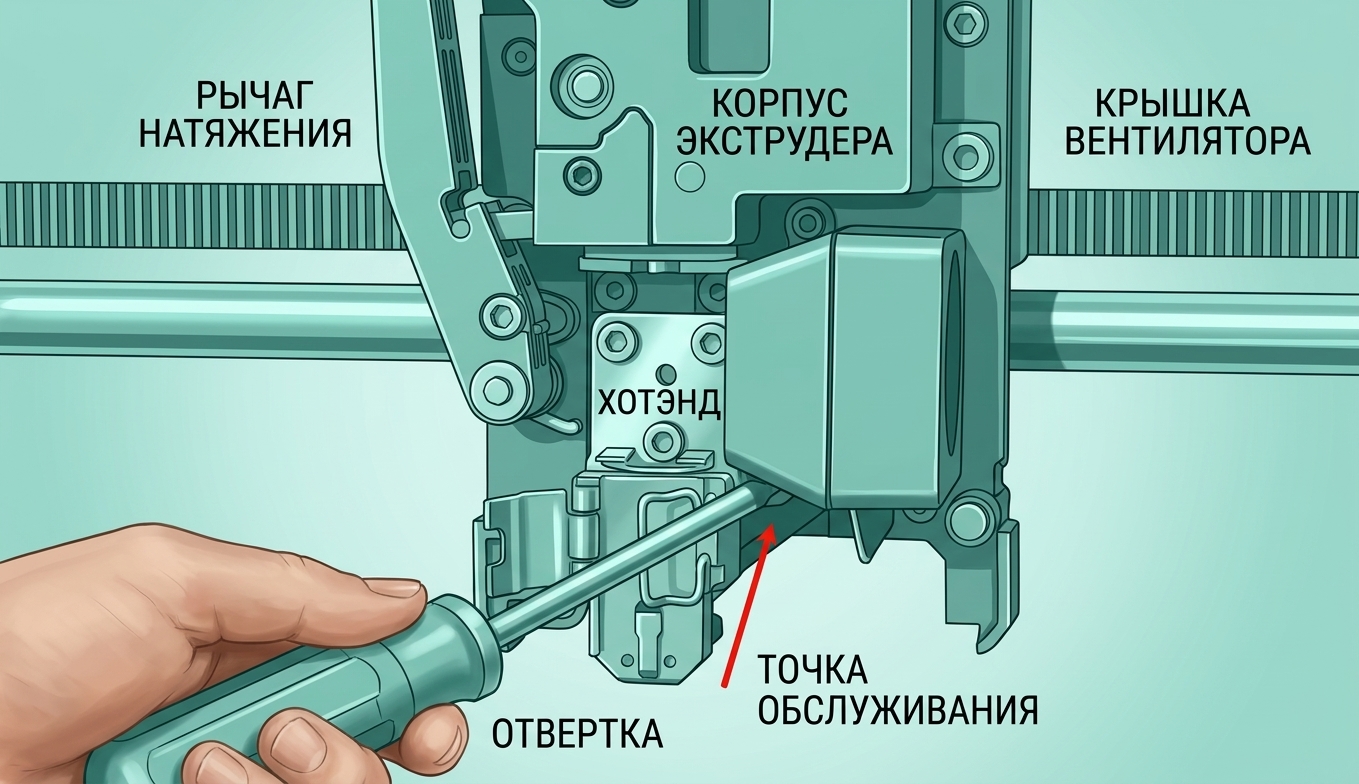

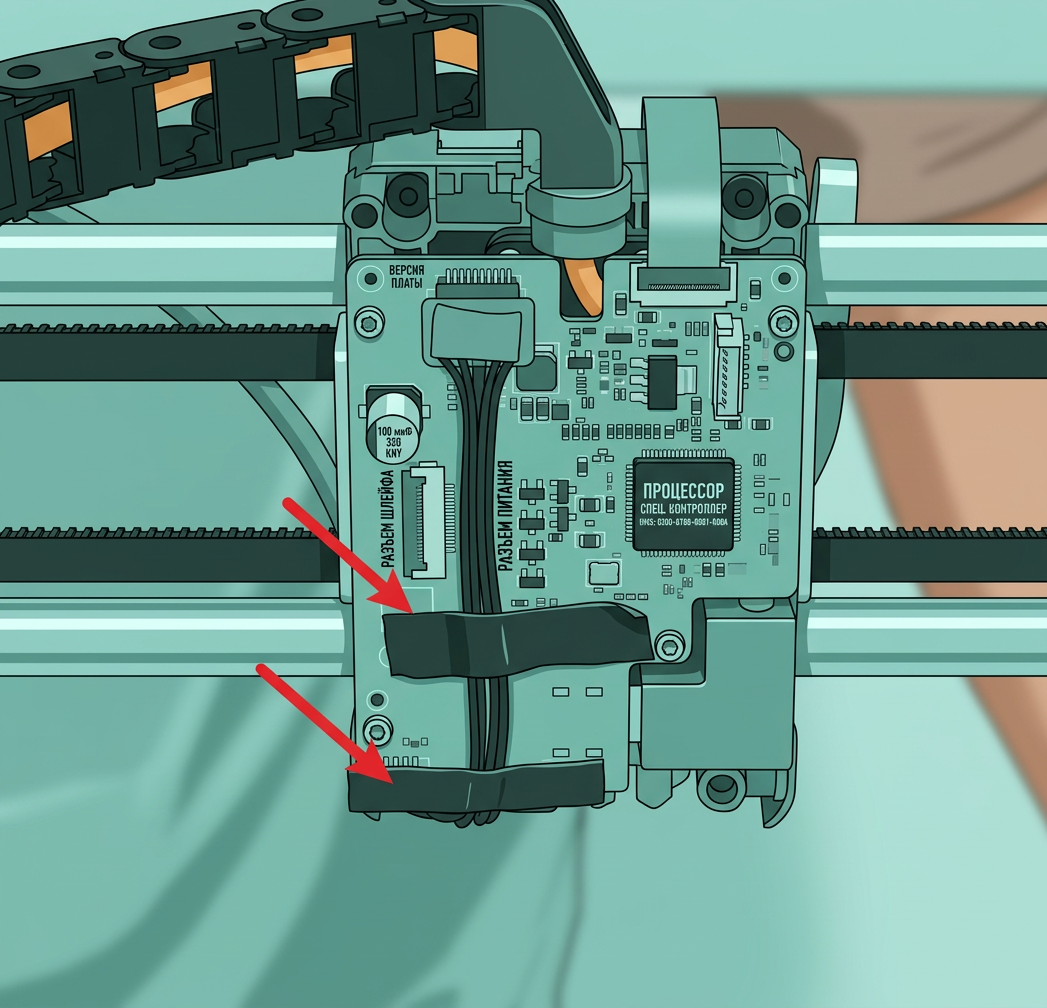

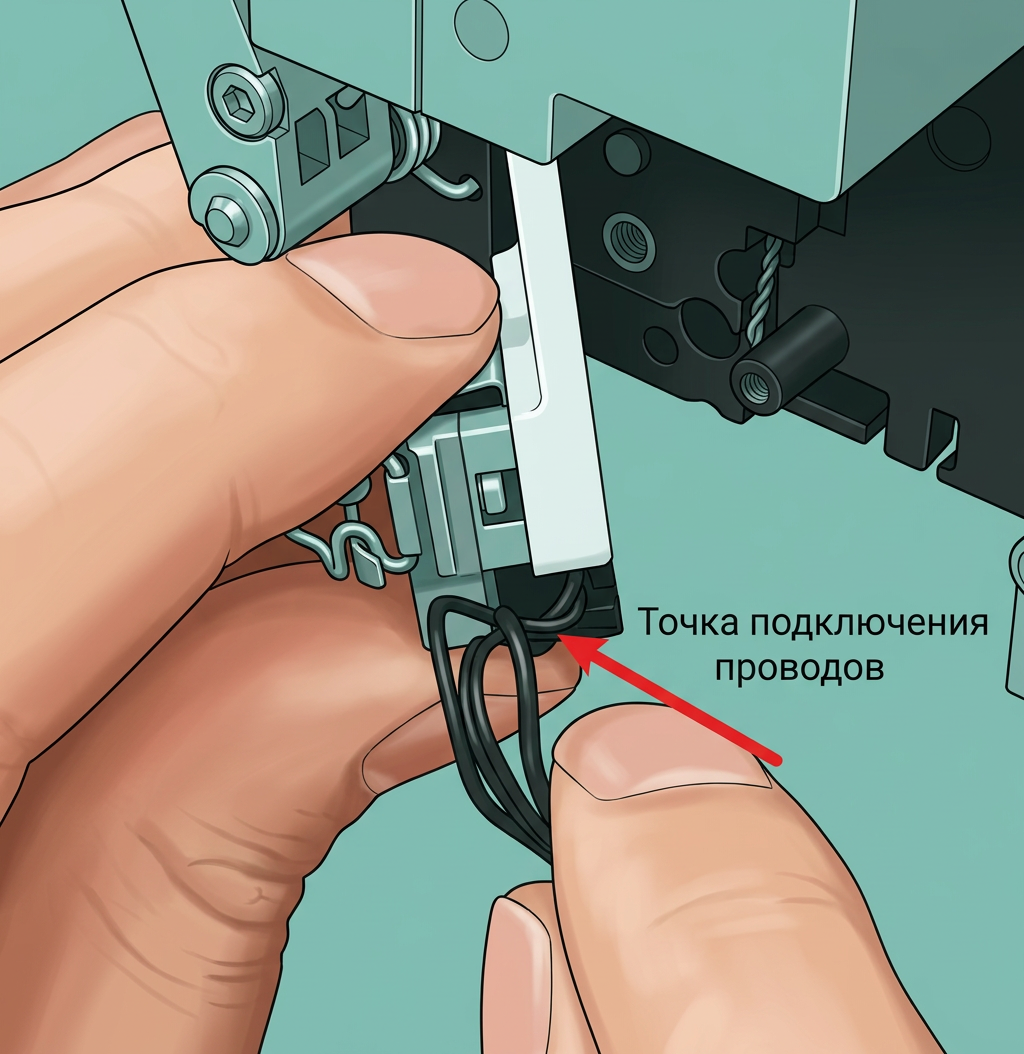

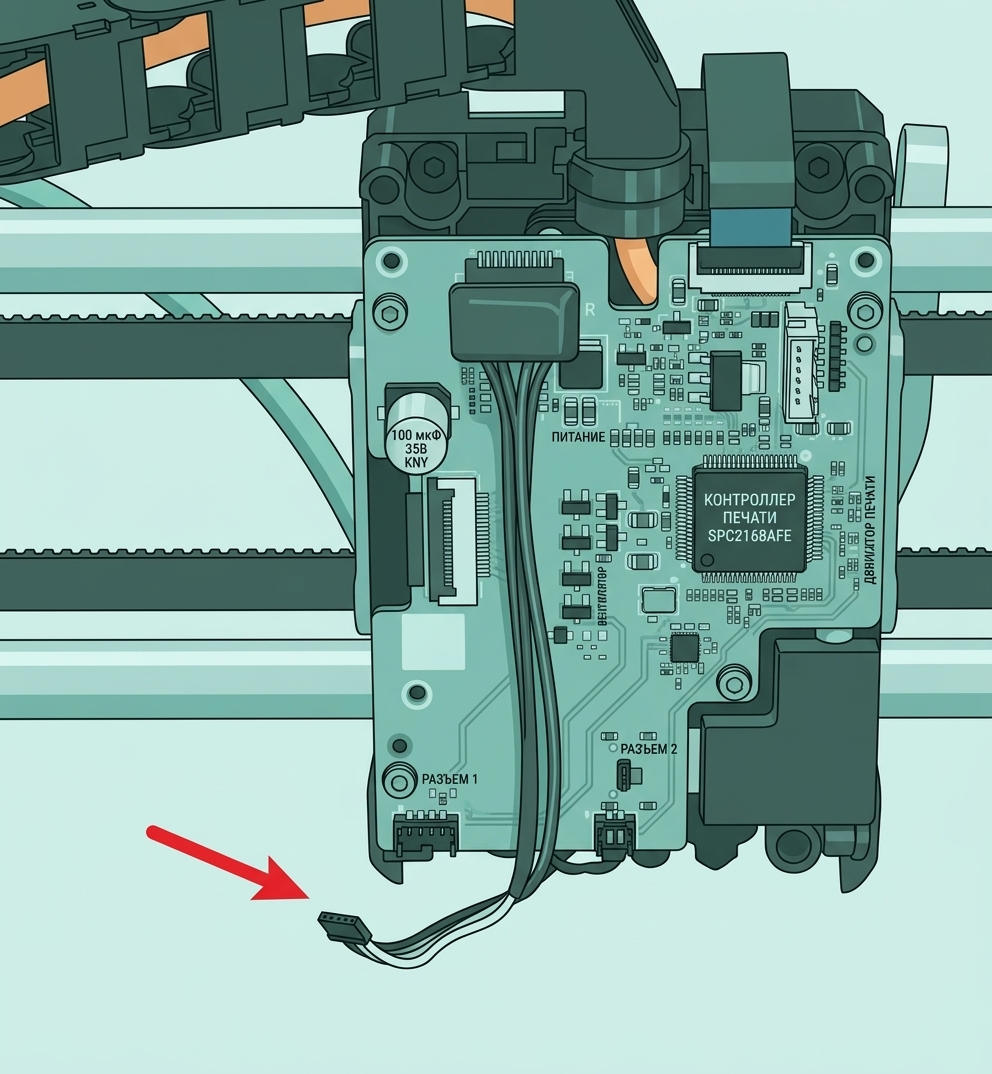

Шаг 4: Снимите вентилятор охлаждения хотэнда Снимите пенопласт и ленту с платы TH, затем отсоедините нагревательный узел хотэнда и вентилятор охлаждения хотэнда, убедившись, что кабели освобождены из нижнего кабельного зажима. При отсоединении кабеля вентилятора хотэнда тяните его прямо, перпендикулярно разъему. Не прилагайте чрезмерных усилий и не раскачивайте его из стороны в сторону, так как это может привести к повреждению. Используйте шестигранный ключ H1.5, чтобы открутить один из крепежных винтов вентилятора (BT2x5). Затем сдвиньте вентилятор вниз, чтобы освободить его из монтажного паза, и снимите вентилятор хотэнда.

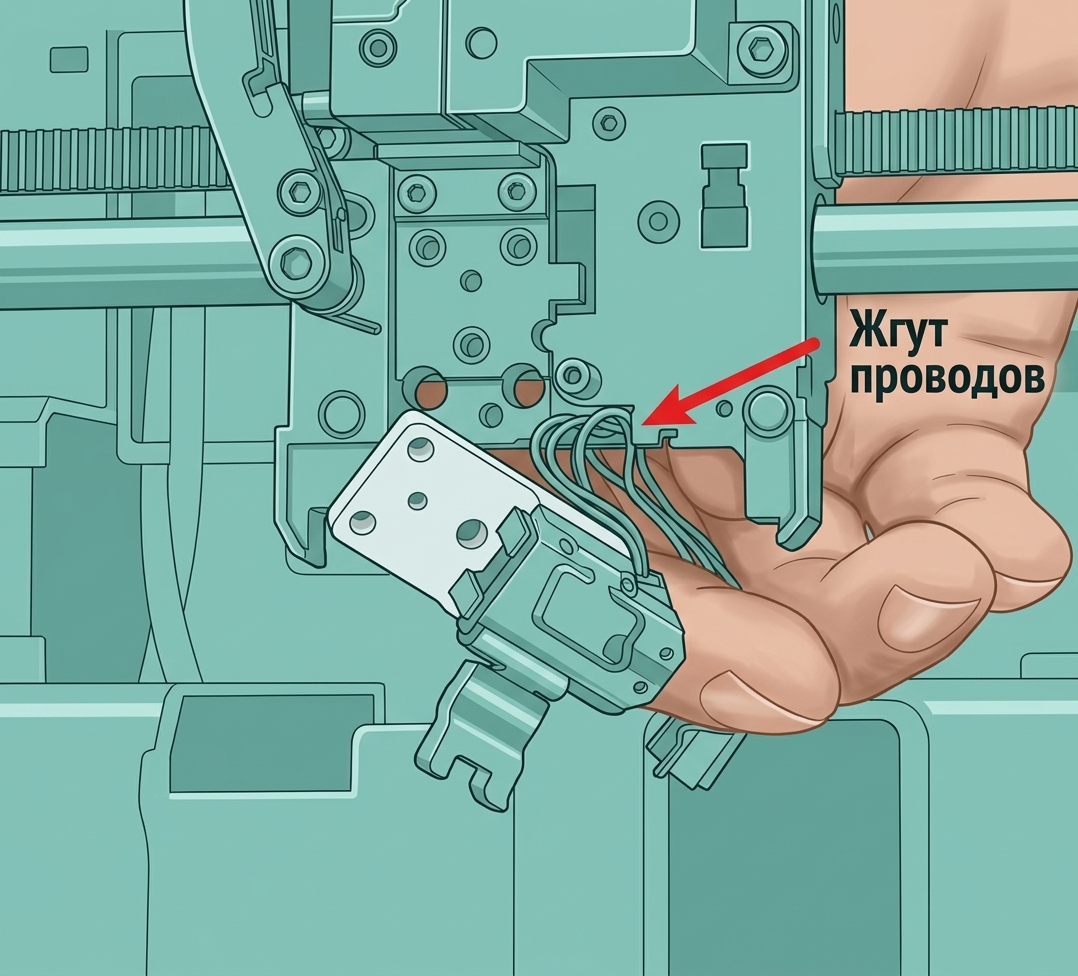

Шаг 5: Снимите нагревательный узел хотэнда Используйте шестигранный ключ H2.0, чтобы открутить три винта M2.5×5, крепящие нагревательный узел хотэнда. Затем освободите его кабель из кабельного зажима и снимите узел.

Установка нагревательного узла хотэнда/вентилятора охлаждения хотэнда

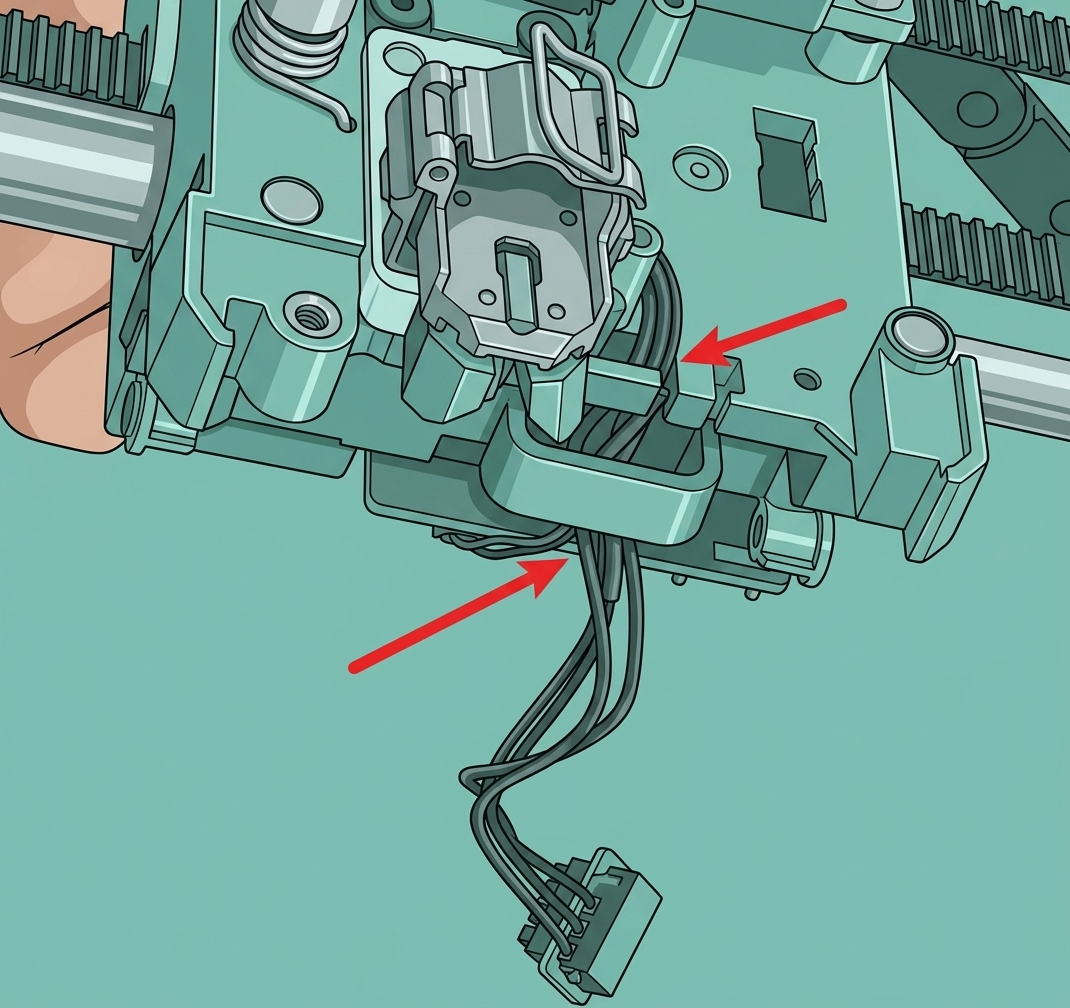

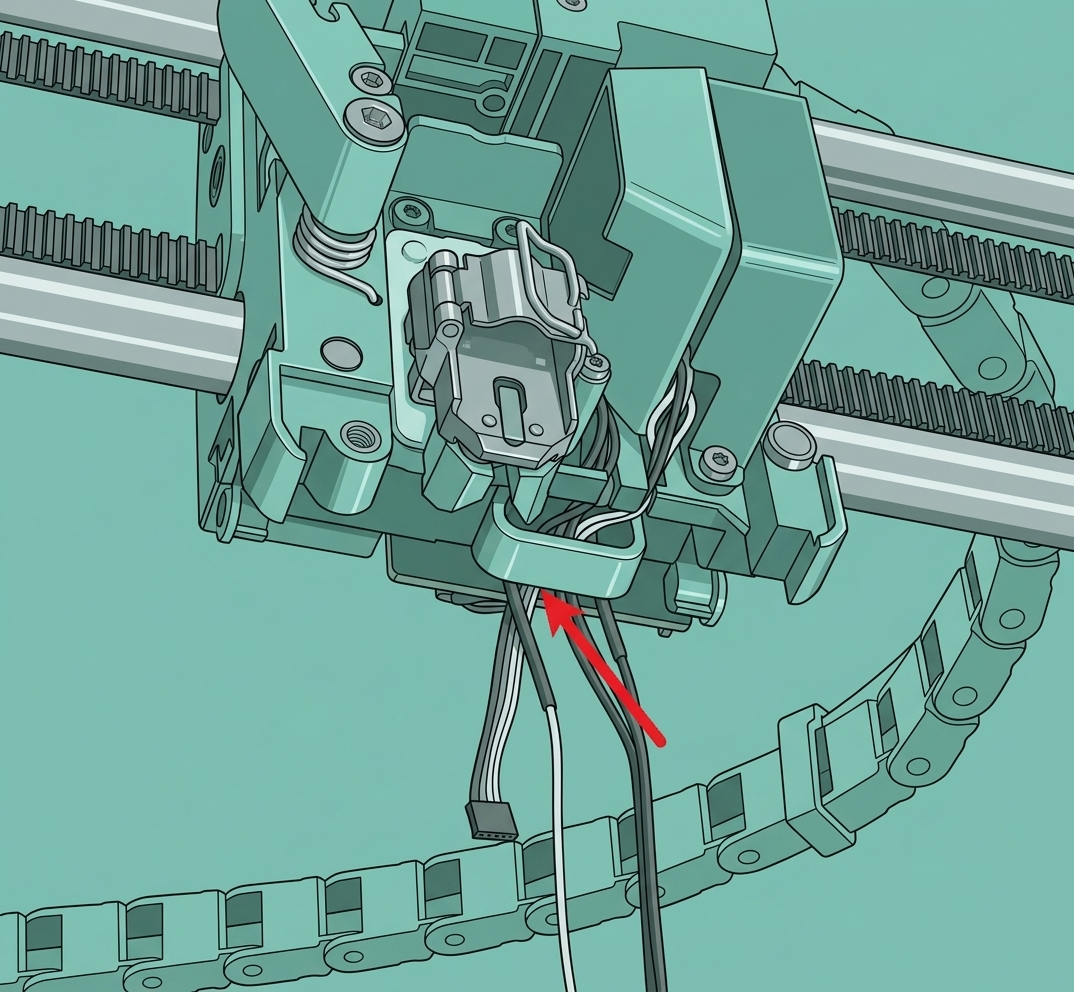

Шаг 1: Установите нагревательный узел хотэнда Пропустите кабель нагревательного узла хотэнда через боковую часть нагревательной базы и установите узел на печатающую головку. Используйте шестигранный ключ H2.0, чтобы затянуть три установочных винта M2.5×5. Затем пропустите кабель через стойку винта на воздуховоде и закрепите его в кабельном зажиме. Убедитесь, что никакие кабели не зажаты под нагревательным узлом хотэнда, иначе это может привести к повреждению нагревательного узла хотэнда или вихревого датчика. Подключите кабель нагревательного узла хотэнда к плате TH и снова прикрепите ленту.

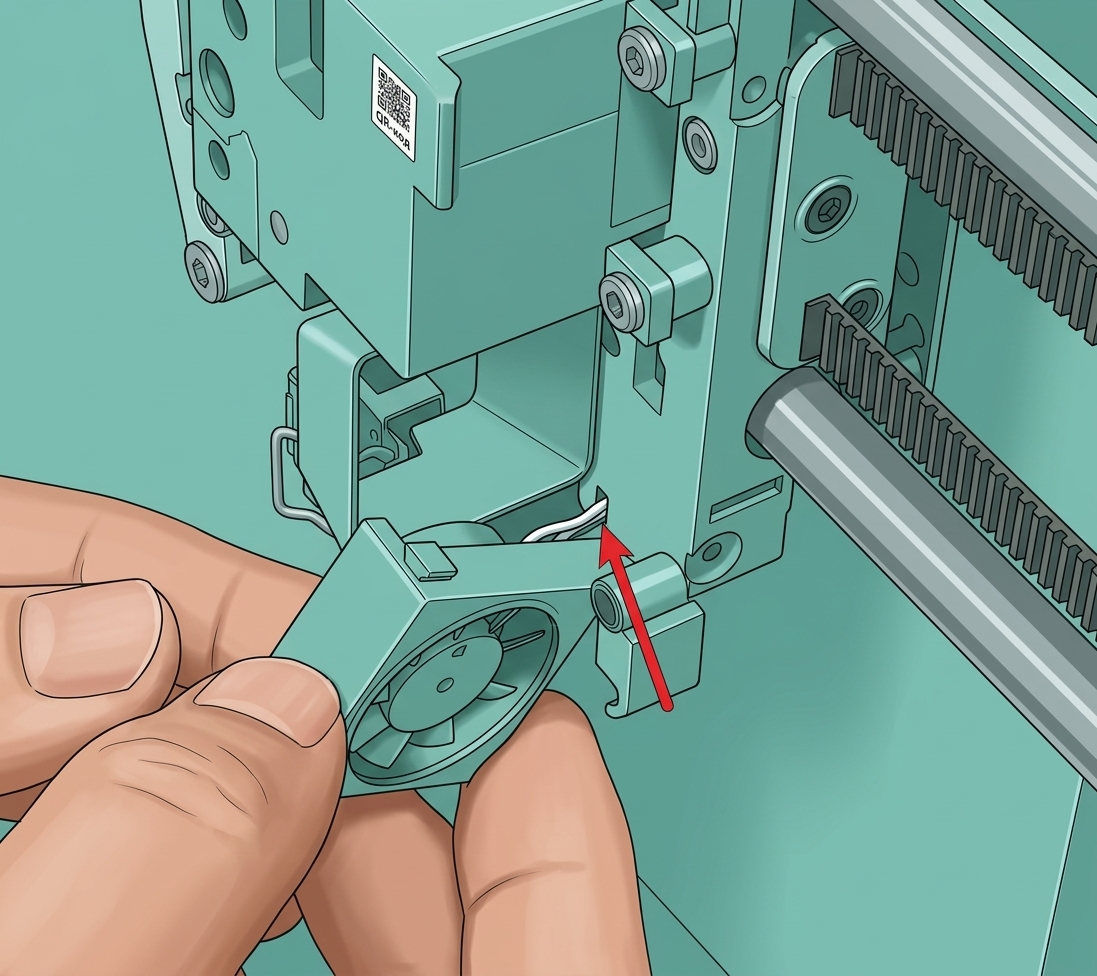

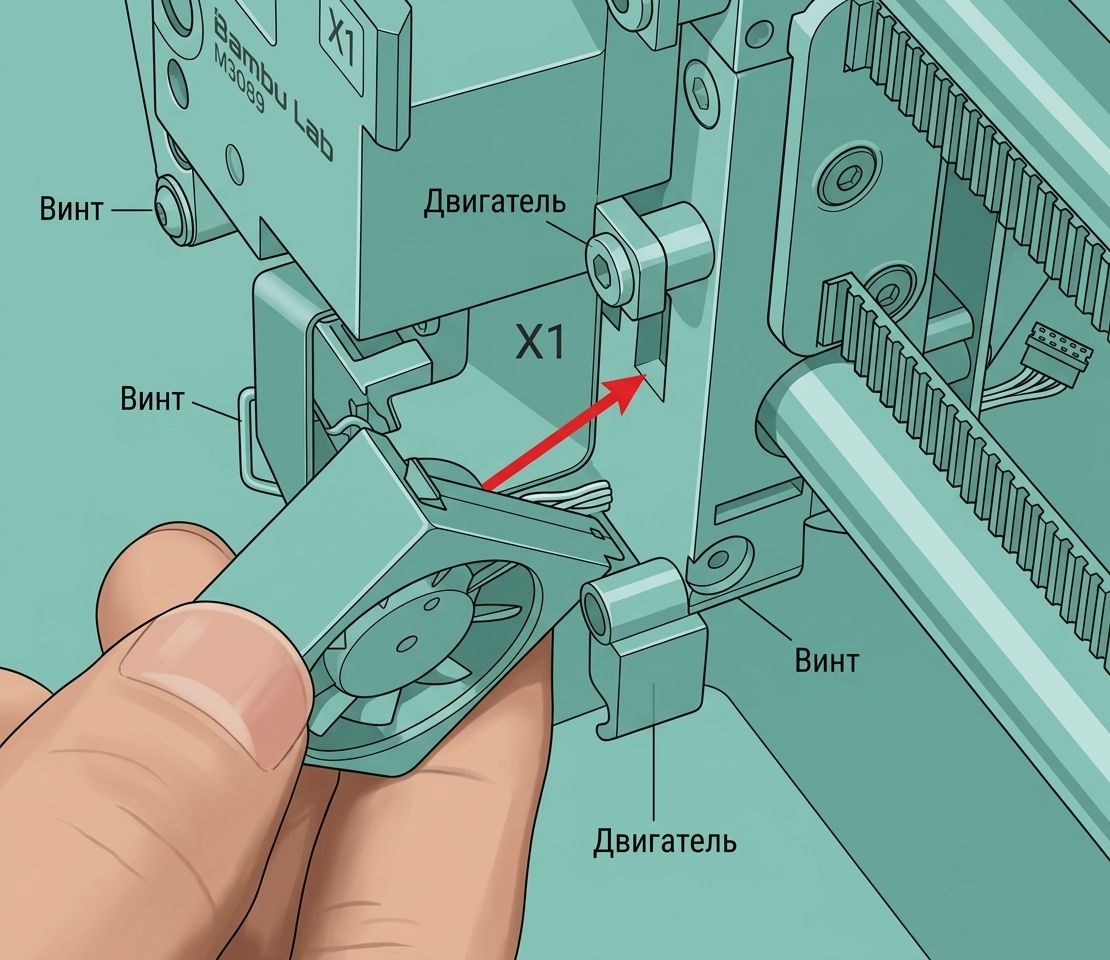

Шаг 2: Установите вентилятор охлаждения хотэнда Пропустите кабель вентилятора хотэнда в кабельный канал в нижней части печатающей головки. Совместите монтажный паз вентилятора хотэнда с канавкой на печатающей головке, затем сдвиньте его вверх на место. Затяните один винт BT2×5 с помощью шестигранного ключа H1.5. Аккуратно уложите кабели, затем вставьте разъем в плату TH перпендикулярно ее поверхности. Наконец, снова прикрепите пенопласт и ленту.

Шаг 3: Установите воздуховод Установите воздуховод рядом с нагревательной базой и затяните два крепежных винта (BT2x5) с помощью шестигранного ключа H1.5.

Шаг 4: Установите силиконовый чехол хотэнда и хотэнд Для получения подробных инструкций обратитесь к странице вики по замене хотэнда и силиконового чехла , чтобы установить силиконовый чехол хотэнда и сам хотэнд.

Шаг 5: Установите корпус печатающей головки Пожалуйста, следуйте инструкциям по замене корпуса печатающей головки и установите корпус печатающей головки.

Проверка работоспособности Подключите блок питания, включите принтер и нагрейте хотэнд до 100°C. Убедитесь, что температура повышается нормально и что вентилятор охлаждения хотэнда включается как ожидалось. Если возникнут какие-либо проблемы, вернитесь к предыдущим шагам и проверьте все соединения перед повторной попыткой. Если проблема не устранена, обратитесь в службу технической поддержки Bambu Lab за помощью.

Примечания Надеемся, это руководство предоставило четкую и практическую поддержку. Если проблема не устранена, пожалуйста, отправьте запрос в службу поддержки и приложите последние журналы принтера, а также дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и предоставит подробную помощь. руководство по эксплуатации.
