Руководство по замене крышки платы AP и светодиодной подсветки (слева) для P2S/X2D

Руководство по замене крышки платы AP и светодиодной подсветки (слева) для P2S/X2D

Руководство по замене крышки платы AP и светодиодной подсветки (слева) для P2S/X2D

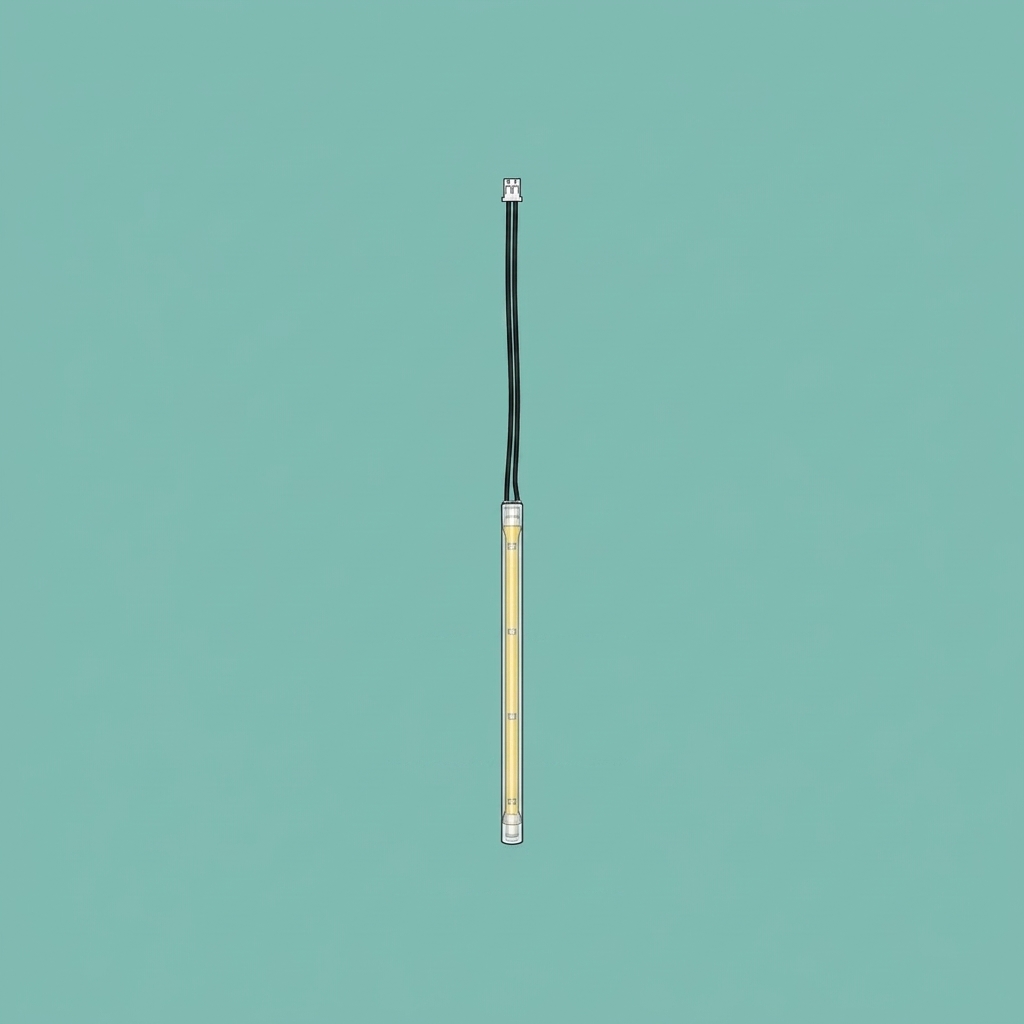

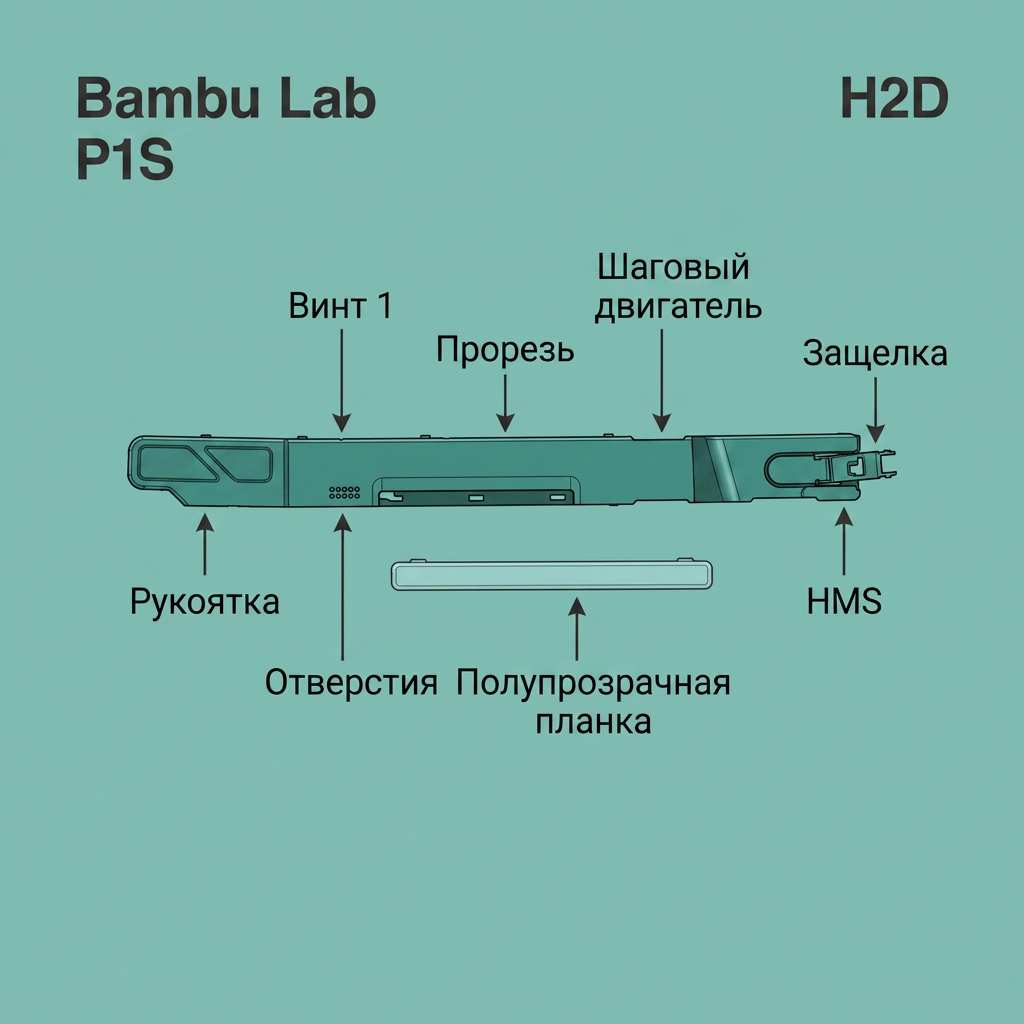

Крышка платы AP/Светодиодная подсветка - Слева Крышка платы AP: Пластиковая крышка, установленная с левой стороны принтера для защиты крышки платы AP и ее соединительных кабелей. Комплект поставки включает: Крышка платы AP 1 - Крышка светодиодной лампы 1 - Винт BT2x8 2 Светодиодная подсветка - Слева: Светодиодная лента, установленная на крышке платы AP для освещения камеры принтера. Комплект поставки включает: - Светодиодная подсветка - Слева 1

Когда использовать это руководство - Повреждена крышка платы AP - Светодиодная подсветка - Слева не светится или повреждена

Необходимые инструменты и материалы - Новая крышка платы AP/Светодиодная подсветка - Слева - Шестигранный ключ H1.5 - Пинцет

Предупреждение о безопасности ВАЖНО! Всегда выключайте питание и отключайте принтер от сети перед выполнением работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства. Когда задача технического обслуживания требует включения принтера, используйте изолированные перчатки для безопасности и уделяйте особое внимание тому, чтобы не защемлять, не повреждать и не оказывать давление на какие-либо открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не прикасайтесь к нему незащищенной кожей. Если у вас есть какие-либо вопросы или опасения, связанные с вышеизложенным или с шагами, описанными в этом руководстве, пожалуйста, откройте новый запрос в службу поддержки на нашей странице поддержки для получения помощи.

Снятие крышки платы AP ###Шаг 1: Снимите кронштейн трубки PTFE Обратитесь к инструкциям по замене кронштейна трубки PTFE для снятия кронштейна трубки PTFE.

Шаг 2: Откройте крышку платы AP Откройте доступный конец крышки платы AP и отсоедините кабель светодиодной подсветки (слева) от платы AP. Используйте шестигранный ключ H1.5 для снятия двух винтов крепления крышки платы AP (BT2x8).

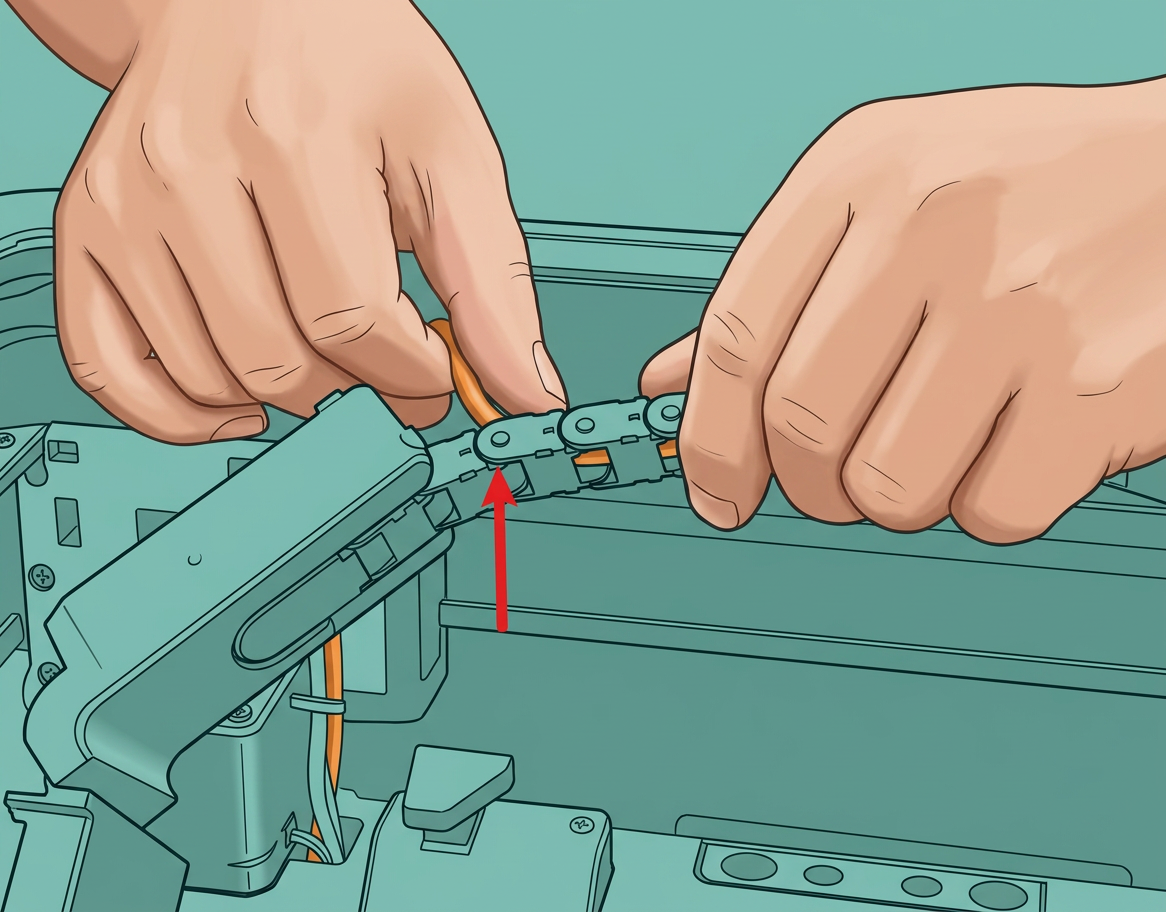

Шаг 3: Снимите крышку платы AP Возьмитесь за крышку платы AP, соединенную с кабельной цепью, и потяните ее вправо. Поддерживайте левую сторону крышки платы AP рукой, одновременно потягивая. Вытягивая правую кабельную цепь, продолжайте удерживать крышку платы AP рукой, чтобы она не упала. Начиная со стороны крышки платы AP, отсоедините кабельную цепь во второй секции, ослабьте кабель печатающей головки, а затем снимите крышку платы AP.

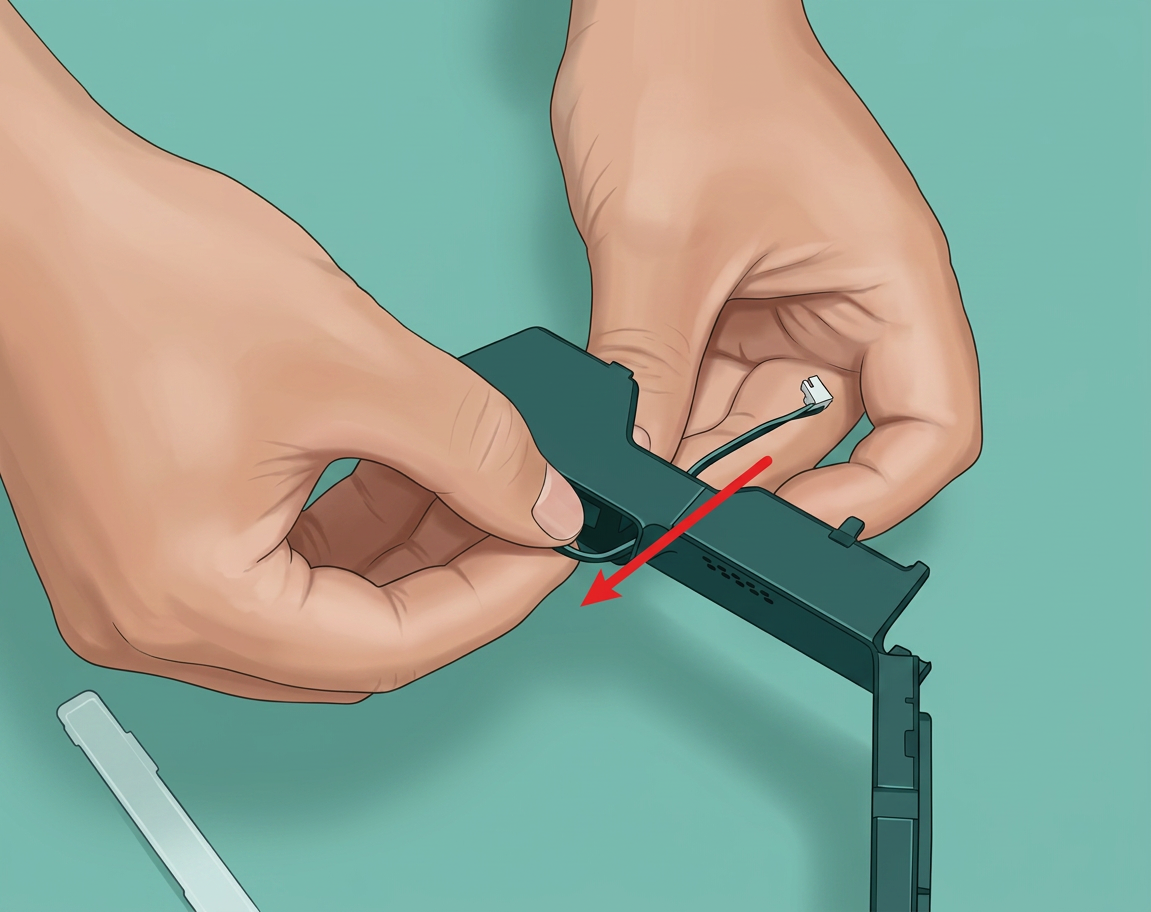

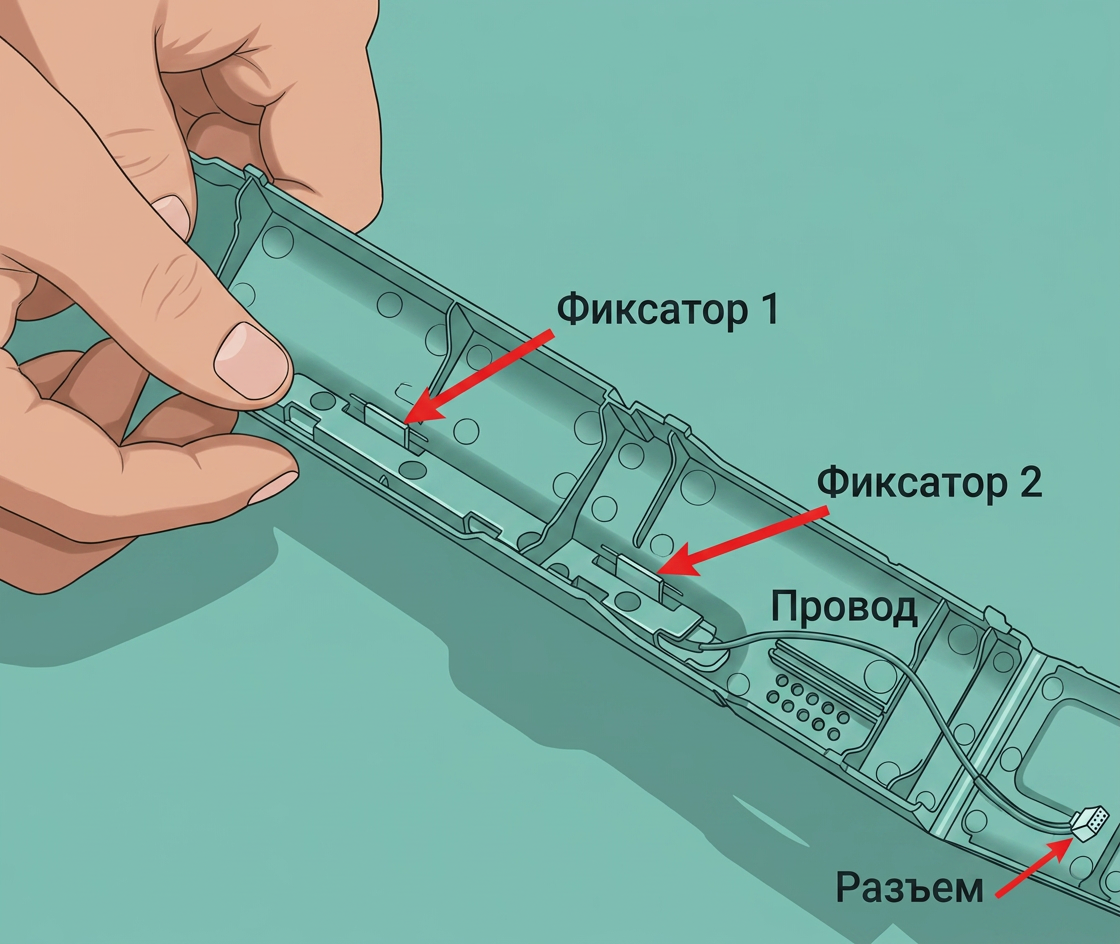

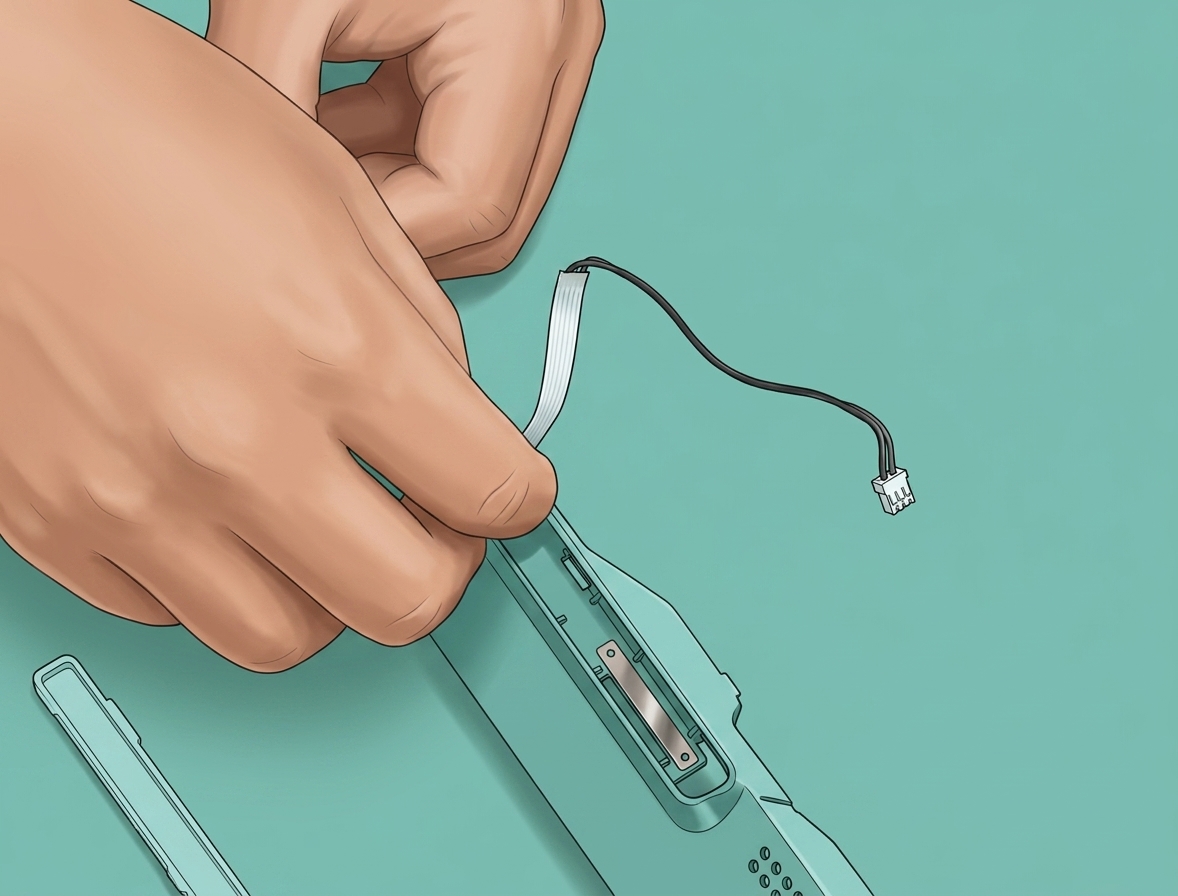

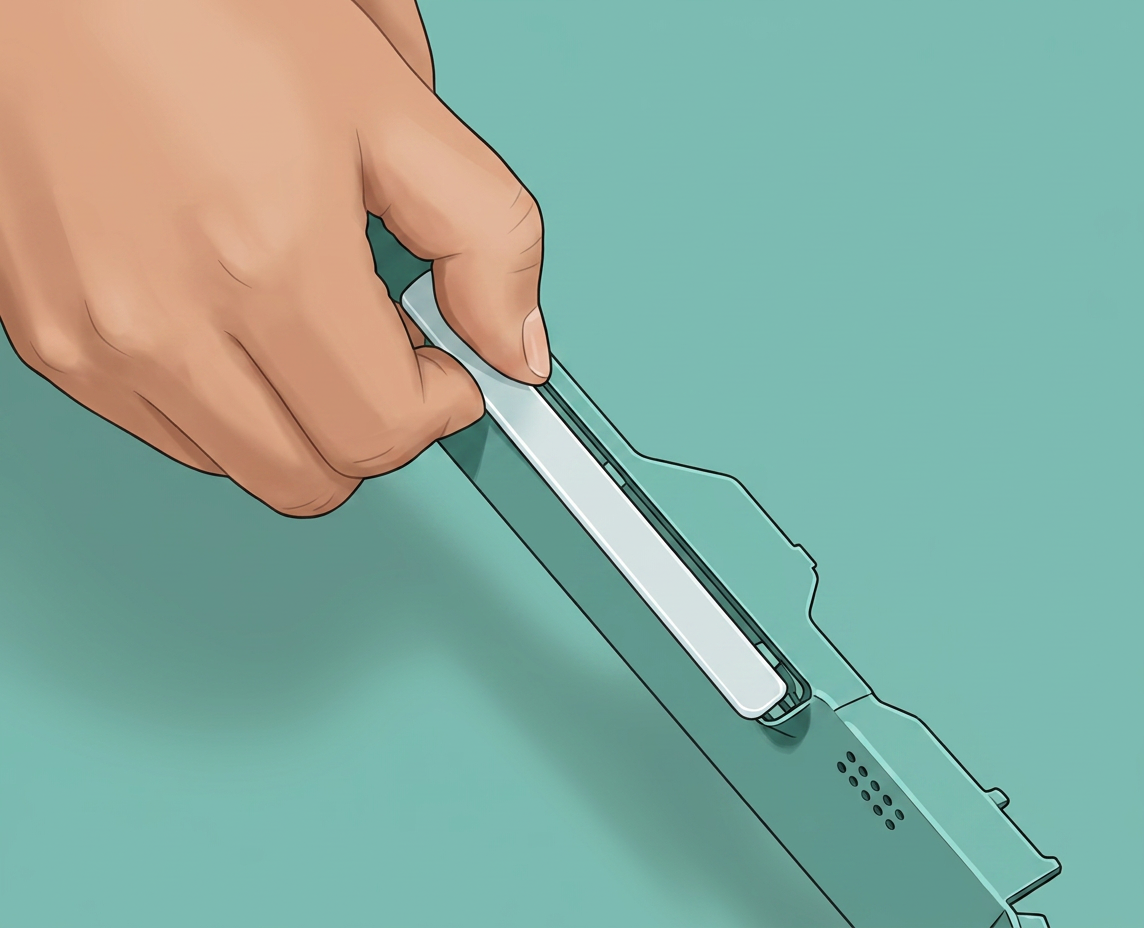

Шаг 4: Снимите светодиодную подсветку (слева) Руками освободите две защелки крышки светодиодной подсветки и снимите крышку подсветки с крышки платы AP. Ослабьте соединительные провода и снимите светодиодную подсветку (слева) с крышки платы AP.

Установка крышки платы AP

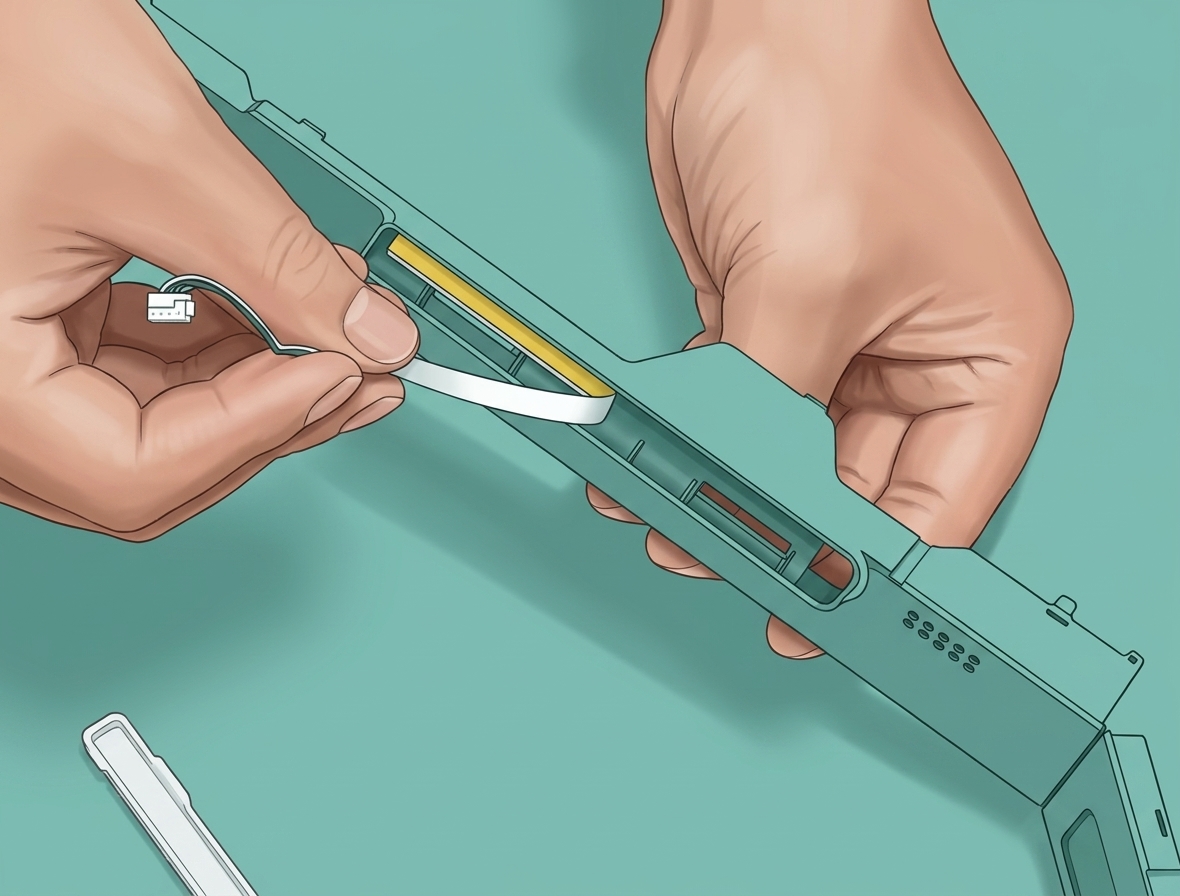

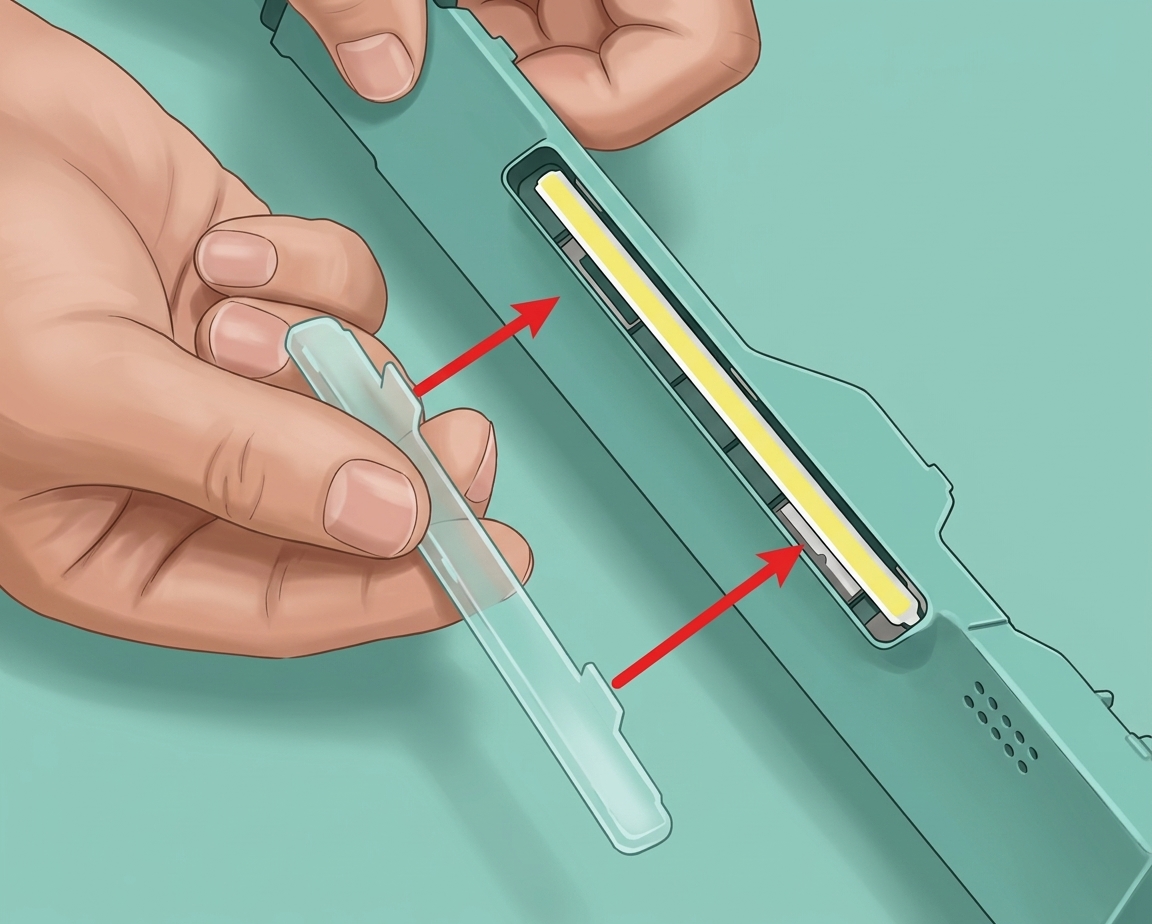

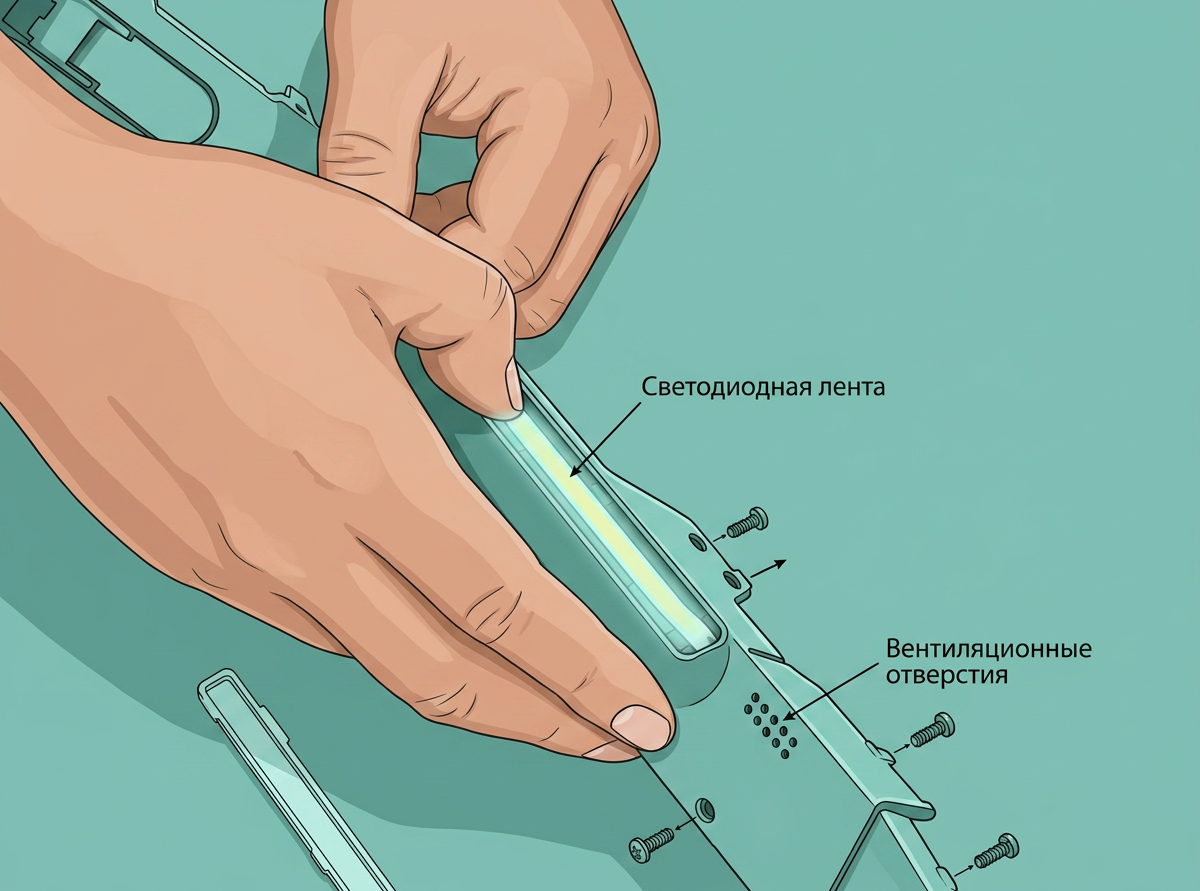

Шаг 1: Установите светодиодную подсветку (слева) Снимите клейкую подложку с новой светодиодной подсветки. Поместите половину светодиодной ленты в паз, пропустите кабель через крышку платы AP и плотно прижмите ленту для завершения установки. Установите крышку светодиодной подсветки на крышку платы AP и убедитесь, что защелки полностью зафиксированы.

Шаг 2: Установите крышку платы AP Установите кабель печатающей головки в крышку платы AP и подсоедините кабельную цепь. Протолкните заднюю часть крышки платы AP вдоль монтажного паза до упора (используйте шестигранный ключ, чтобы убедиться, что отверстия для винтов совпадают). Прижимая крышку платы AP, удерживайте доступный конец рукой и зафиксируйте защелку в раме. Подсоедините левый кабель светодиодной подсветки к крышке платы AP и закройте инспекционный терминал. Используйте шестигранный ключ H1.5 для затяжки двух винтов BT2x8 и фиксации крышки платы AP.

Шаг 3: Установите кронштейн трубки PTFE Пожалуйста, обратитесь к инструкциям по замене кронштейна трубки PTFE для повторной установки кронштейна трубки PTFE.

Проверка работоспособности Подключите шнур питания, включите принтер и переключите светодиодную подсветку на экране, чтобы убедиться в ее правильной работе. Если возникнут какие-либо проблемы, вернитесь к предыдущим шагам и убедитесь, что кабель светодиодной подсветки (слева) надежно подключен, затем повторите тест. Если проблема не устранена, обратитесь в службу технической поддержки Bambu Lab для дальнейшей помощи.

Заключительные примечания Мы надеемся, что это руководство предоставило четкую и практическую поддержку. Если проблема не решена, пожалуйста, отправьте запрос в службу поддержки приложив последние журналы принтера и дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и окажет подробную помощь. оперативные рекомендации.
