Руководство по очистке филаментного буфера P2S Bambu Lab Wiki
Когда чистить
- Частые ошибки, связанные с буфером, во время печати.
- Филамент не проходит через буфер плавно во время загрузки или втягивается вскоре после прохождения. При этом забивание экструдера и неисправности внутреннего блока узла были исключены.
Необходимые инструменты и материалы
- Шестигранный ключ H2.0 и H1.5
- Магнит (для помощи при разборке и сборке, подготовьте самостоятельно)
- Инструменты для чистки (ватные палочки, воздушный продувочный пистолет)
Предупреждение о безопасности
Всегда выключайте питание и отключайте принтер от сети перед выполнением любых работ по техническому обслуживанию. Несоблюдение этого требования несет риск поражения электрическим током, короткого замыкания и повреждения принтера или окружающего пространства.
Подготовка

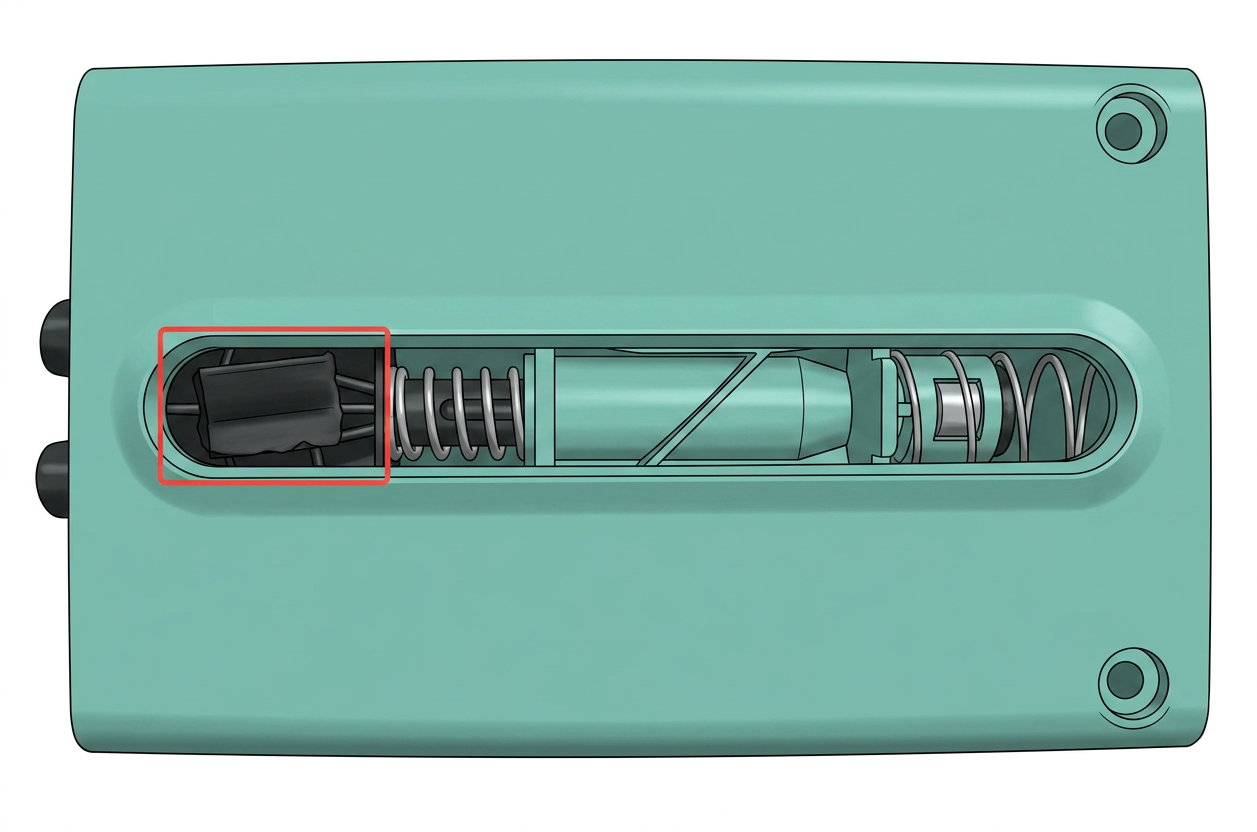

Пожалуйста, обратитесь к руководству Замена филаментного буфера P2S Bambu Lab Wiki, чтобы снять буфер с принтера. Снятый буфер показан на изображении ниже.
Руководство по эксплуатации
Процедуры эксплуатации включают базовую очистку и глубокую очистку:
- Базовая очистка: Операция очистки, которую можно выполнить, сняв только плату цепи буфера.
- Глубокая очистка: Операция очистки, требующая разборки и разделения филаментного канала. Она может легко привести к выпадению мелких внутренних деталей, поэтому обязательно выполняйте операцию на чистом и ровном верстаке.
Базовая очистка (рекомендуется в первую очередь)
Шаг 1: Снятие черной верхней крышки и платы цепи
Примечание: Пожалуйста, поместите буфер на горизонтальный стол для разборки и сборки, чтобы избежать потери пружин и магнитов под ним после снятия платы цепи.
- Используйте шестигранный ключ H1.5, чтобы открутить четыре винта, крепящие черную верхнюю крышку и плату цепи.
- Сначала снимите черную верхнюю крышку, затем плату цепи.
- Чтобы избежать потери, извлеките пружину и магнит, обозначенные красной стрелкой, и безопасно их сохраните.
Шаг 2: Удаление видимых загрязнений внутри буфера

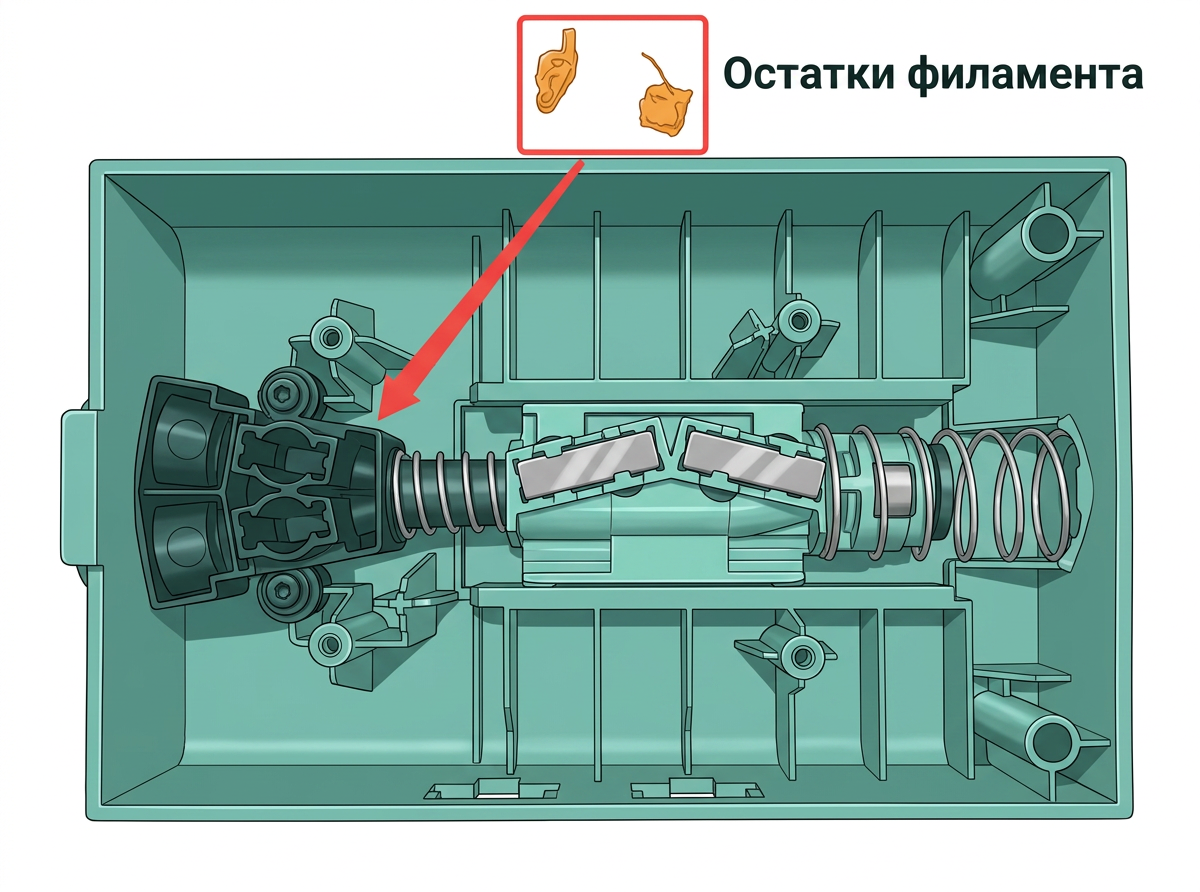

Внутри буфера вокруг Y-образного филаментного пути могут скапливаться расплавленные филаменты. Внимательно осмотрите эту область и удалите все видимые невооруженным глазом загрязнения.
Шаг 3: Очистка филаментных каналов от загрязнений
- Возьмите короткий отрезок филамента, вставьте его с одного конца двойных соединителей PTFE-трубок и протолкните через другой конец. Повторите эту операцию 2-3 раза, чтобы очистить внутренние загрязнения. Используйте тот же метод для очистки другого канала.
- Мелкие частицы могут остаться внутри филаментных каналов после этого шага. Используйте воздушный продувочный пистолет, чтобы продуть каналы и удалить оставшиеся загрязнения.
Шаг 4: Установка черной верхней крышки и платы цепи

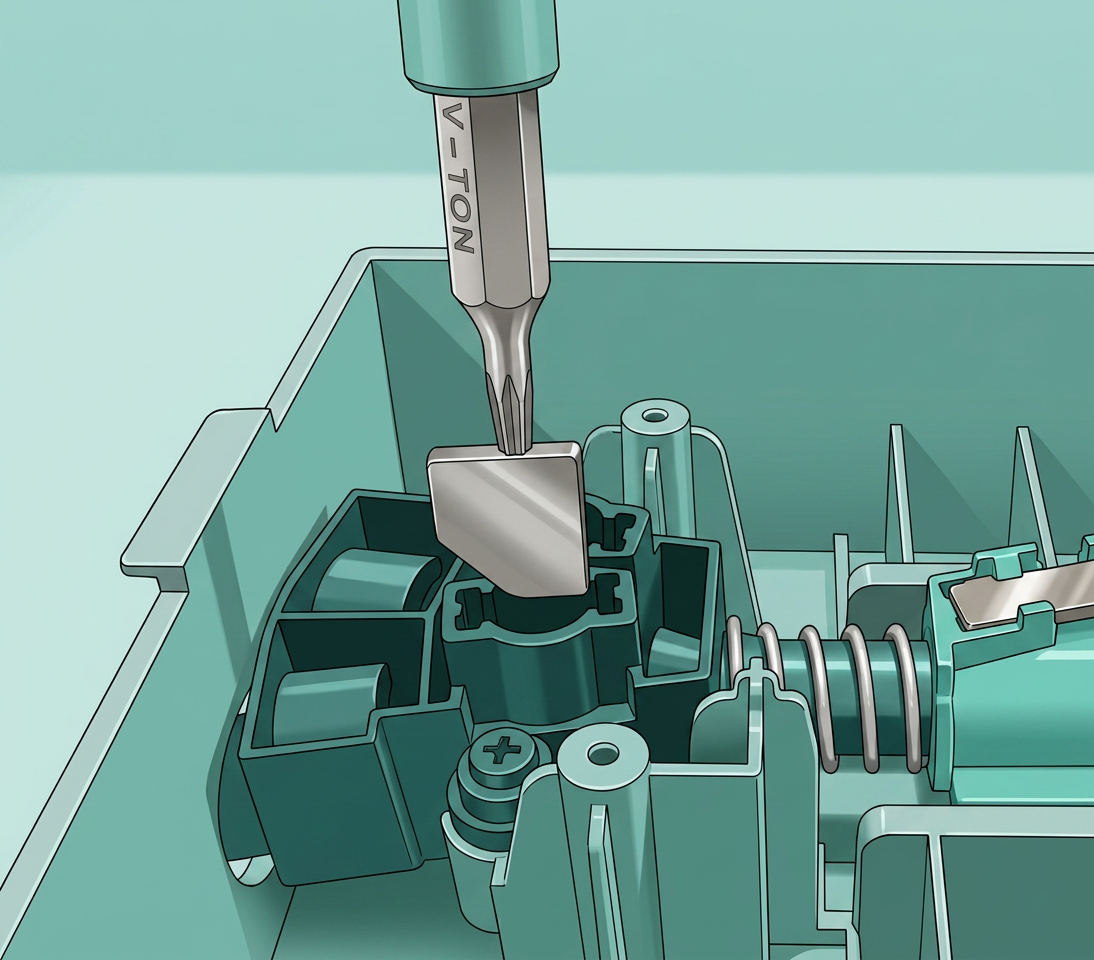

- Прикрепите вспомогательный магнит снаружи буфера, рядом с двумя пневматическими разъемами с левой стороны. Используя шестигранный ключ, установите магнит на место, обращая внимание на его ориентацию, а затем поместите пружину поверх магнита.
- Установите плату цепи, а затем черную верхнюю крышку в порядке.
- Используйте шестигранный ключ H1.5, чтобы затянуть четыре крепежных винта.
Шаг 5: Проверка работоспособности
- Обратитесь к руководству Замена филаментного буфера P2S Bambu Lab Wiki, чтобы переустановить буфер на принтер.
- Подключите AMS к принтеру и включите его. Загрузите филамент в любой слот AMS, затем нажмите "Загрузить" на экране. После завершения загрузки нажмите "Выгрузить", чтобы выполнить одну операцию выгрузки. Если загрузка и выгрузка работают нормально, буфер был успешно очищен и может использоваться как обычно. Если принтер по-прежнему не работает нормально, переходите к глубокой очистке.
Глубокая очистка (пожалуйста, строго следуйте инструкциям по эксплуатации)
Шаг 1: Снятие винтов
Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящие Y-образный филаментный путь.
Шаг 2: Снятие пневматических разъемов
- Крепко возьмите черную Y-образную филаментную направляющую с обеих сторон и аккуратно поднимите верхнюю часть.
- Вставьте шестигранный ключ или тонкий инструмент в зазор между разъемами.
- Аккуратно приподнимите направляющую с умеренным усилием. Примечание: Избегайте чрезмерного усилия, чтобы не повредить внутренние компоненты.
- Затем разъемы можно будет снять.
Шаг 3: Снятие Y-образной филаментной направляющей

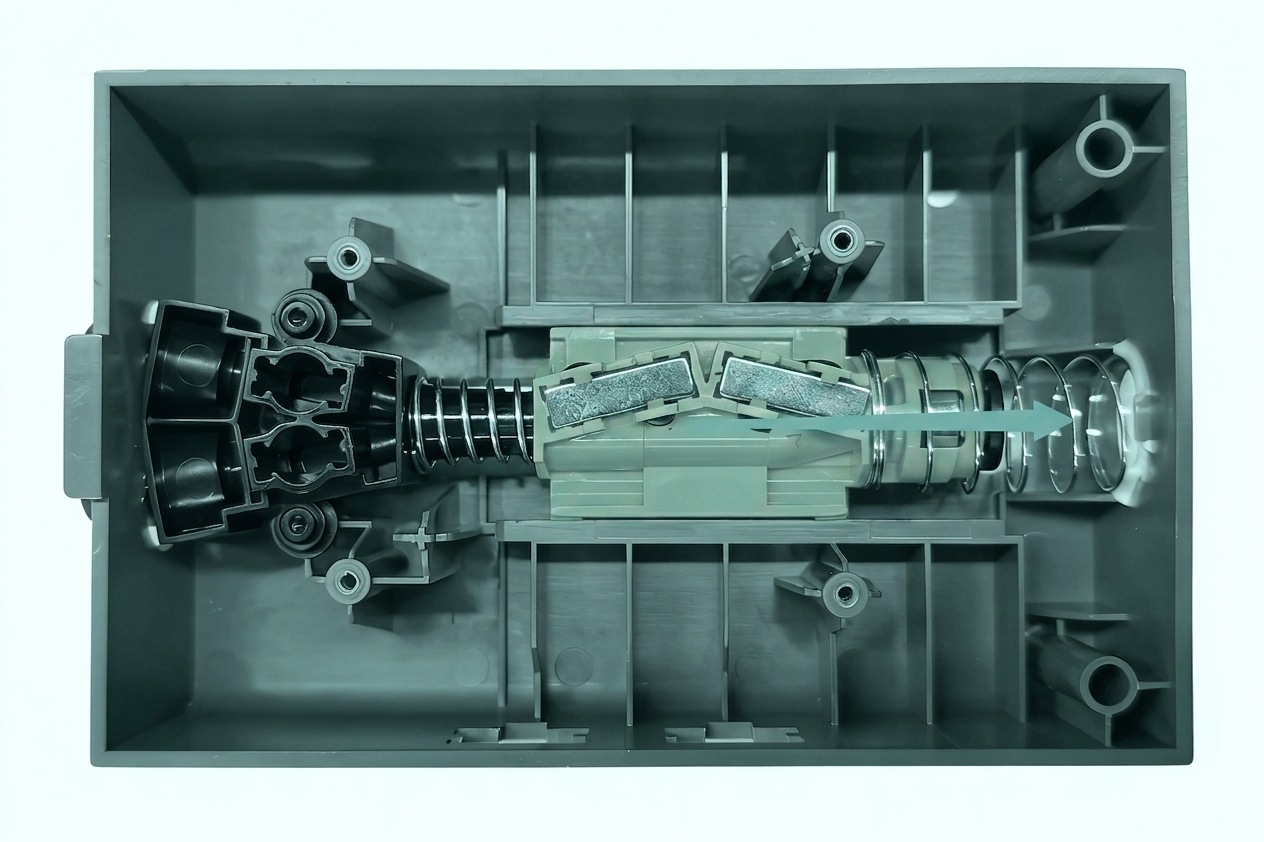

Нажмите на желтый ползунок в направлении, указанном стрелкой, сожмите пружину и снимите Y-образную филаментную направляющую.
Внимание: При отделении желтого ползунка от Y-образной филаментной направляющей не соскребайте белый клей с пружины, прикрепленной к желтому ползунку. Если клей отклеится, пружина не будет закреплена под серым фиксатором, что может помешать прохождению филамента через буфер и вызвать сбои подачи.
Шаг 4: Очистка желтого ползунка от загрязнений
Используйте ватную палочку, чтобы удалить любые загрязнения внутри желтого ползунка.
Шаг 5: Очистка Y-образной филаментной направляющей от загрязнений

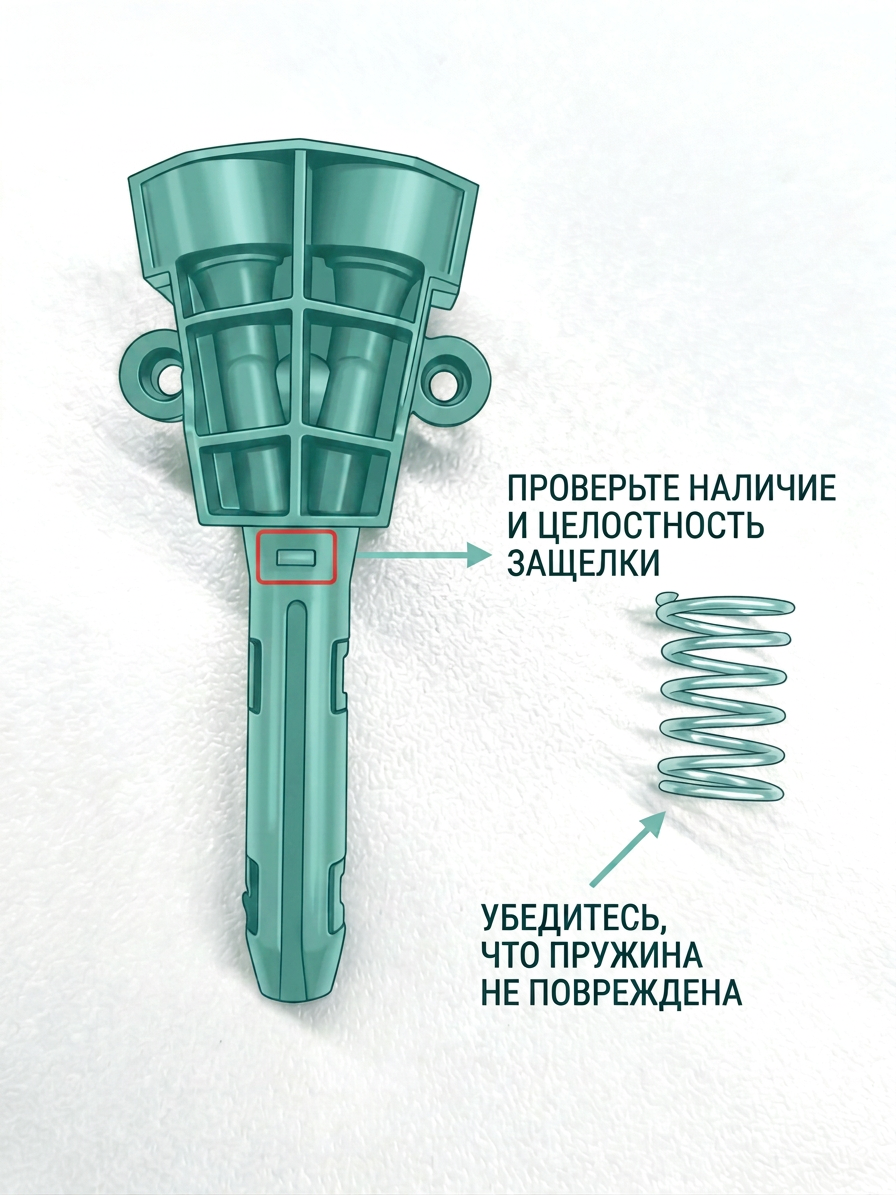

Снимите пружину с Y-образной филаментной направляющей и используйте ватную палочку, чтобы очистить загрязнения на ее поверхности. После очистки установите пружину на место.

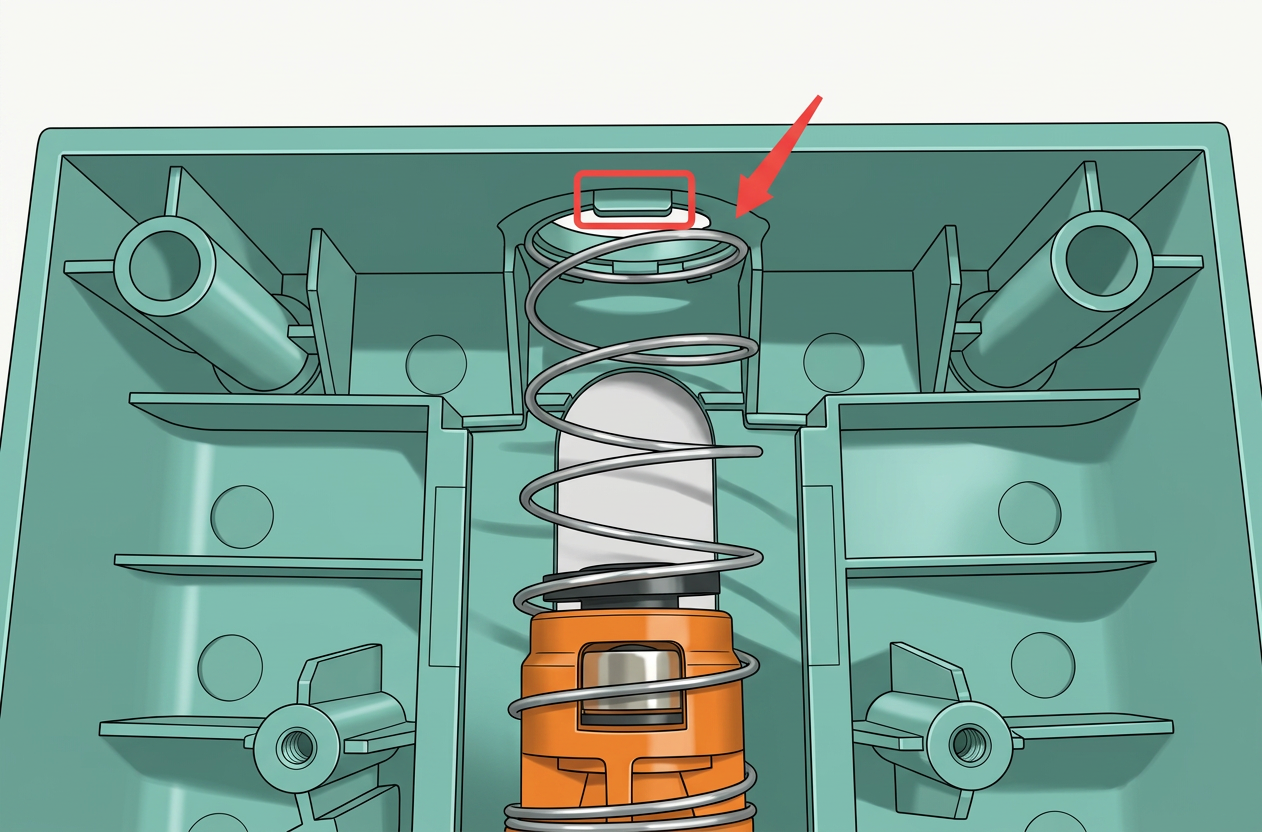

Внимание: На задней стороне Y-образной филаментной направляющей (область красной рамки) есть небольшой фиксатор. При установке пружины четкий щелчок указывает на ее правильное положение. Отверстие пружины сужается от большого к малому; правильное положение установки находится у конца большего отверстия, рядом с соединением между первой и второй спиралью пружины.
Шаг 6: Установка Y-образной филаментной направляющей и пневматических фитингов
- Сожмите пружину и установите Y-образную филаментную направляющую.
- Вставьте шестигранный ключ или тонкий инструмент в выходное отверстие филаментной направляющей и с умеренным усилием приподнимите направляющую. Примечание: Избегайте чрезмерного усилия, чтобы не повредить внутренние компоненты.
- Затем последовательно вставьте пневматические разъемы.
- Используйте шестигранный ключ H1.5, чтобы затянуть два винта.
Внимание: Если при разборке внутри буфера обнаружены какие-либо структурные повреждения, замените буфер.
Шаг 7: Установка черной верхней крышки и платы цепи
- Прикрепите вспомогательный магнит снаружи буфера, рядом с двумя пневматическими разъемами с левой стороны. Используя шестигранный ключ, установите магнит на место, обращая внимание на его ориентацию, а затем поместите пружину поверх магнита.
- Установите плату цепи, а затем черную верхнюю крышку в порядке.
- Используйте шестигранный ключ H1.5, чтобы затянуть четыре крепежных винта.
Шаг 8: Проверка работоспособности
- Обратитесь к руководству Замена филаментного буфера P2S Bambu Lab Wiki, чтобы переустановить буфер на принтер.
- Подключите AMS к принтеру и включите его. Загрузите филамент в любой слот AMS, затем нажмите "Загрузить" на экране. После завершения загрузки нажмите "Выгрузить", чтобы выполнить одну операцию выгрузки. Если загрузка и выгрузка работают нормально, буфер был успешно очищен и может использоваться как обычно. В противном случае проверьте соединения всех кабелей. Если ошибок не найдено, а неисправность сохраняется, обратитесь в службу поддержки клиентов Bambu Lab для дальнейшей помощи.
Заключительные замечания
Мы надеемся, что это руководство предоставило четкую и практическую поддержку. Если проблема не устранена, пожалуйста, отправьте запрос в службу поддержки приложив недавние журналы принтера и дополнительные фотографии или другие сведения. Наша техническая команда рассмотрит ваш запрос и предоставит подробную помощь. руководство по эксплуатации.
