P2S Смазка натяжных шкивов оси XY Натяжные шкивы оси XY являются ключевыми компонентами трансмиссионной системы принтера. Их плавная работа напрямую влияет на точность печати и срок службы устройства. Регулярное техническое обслуживание натяжных шкивов с помощью смазки может эффективно снизить механический износ, уменьшить рабочий шум и обеспечить долгосрочную стабильную работу принтера. Рекомендуемый интервал обслуживания: Полная смазка каждые 3–6 месяцев. Если вы заметили ненормальные шумы от оси XY или заедание трансмиссии, немедленно остановите машину и проведите техническое обслуживание.

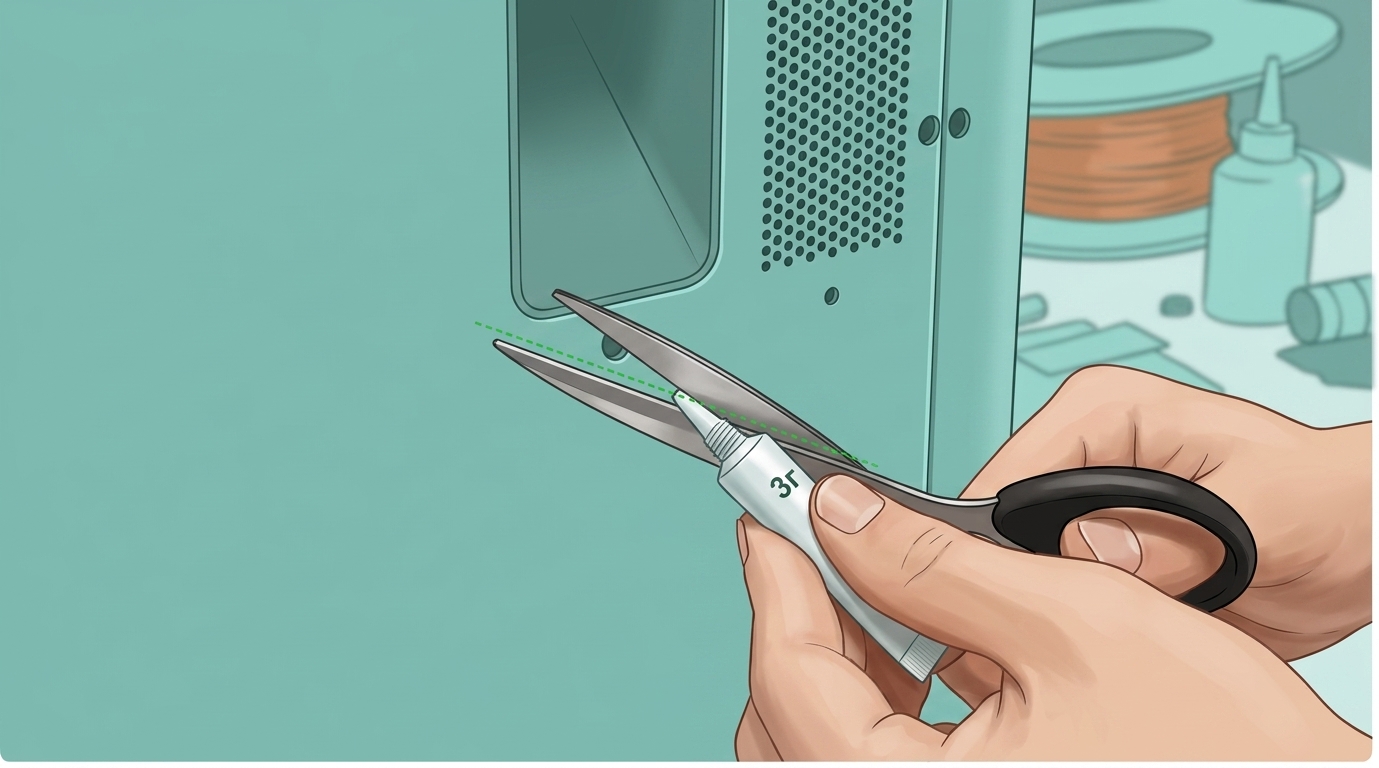

Необходимые материалы Смазочное масло Рекомендуется срезать кончик аппликатора бутылки с маслом под углом для более точного дозирования. Советы: Смазочное масло, поставляемое с принтером, может иметь различную упаковку. Используйте остроконечный носик или пипетку для точного дозирования.

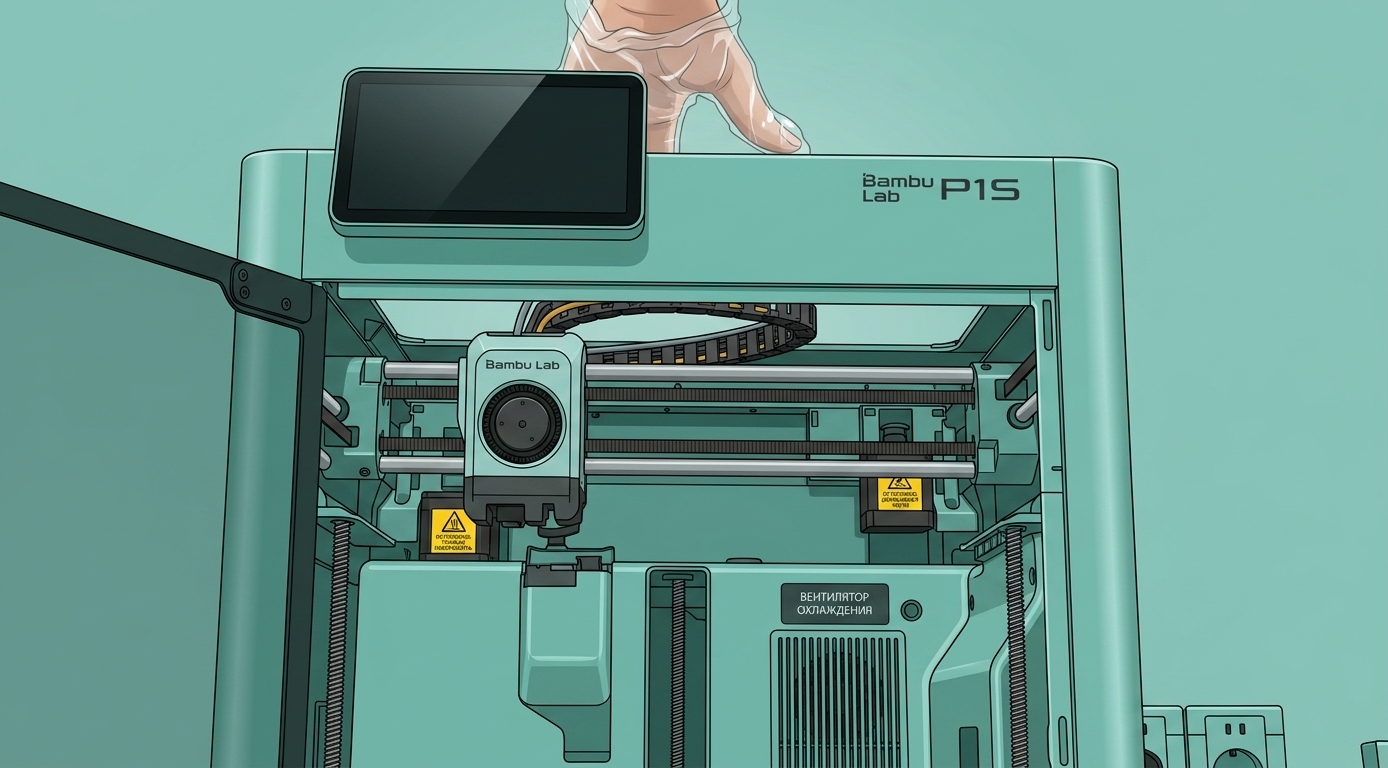

Меры предосторожности КРАЙНЕ ВАЖНО отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Всегда проверяйте температуру хотэнда и нагревательной платформы перед работой с принтером. Избегайте проведения технического обслуживания, когда они горячие. Если вам необходимо работать при высоких температурах, наденьте термостойкие перчатки для обеспечения безопасной и эффективной работы. Если у вас возникнут вопросы по данному руководству, нажмите здесь, чтобы подать заявку в службу поддержки и мы своевременно окажем помощь.

Смазка натяжных шкивов

Видеоинструкция

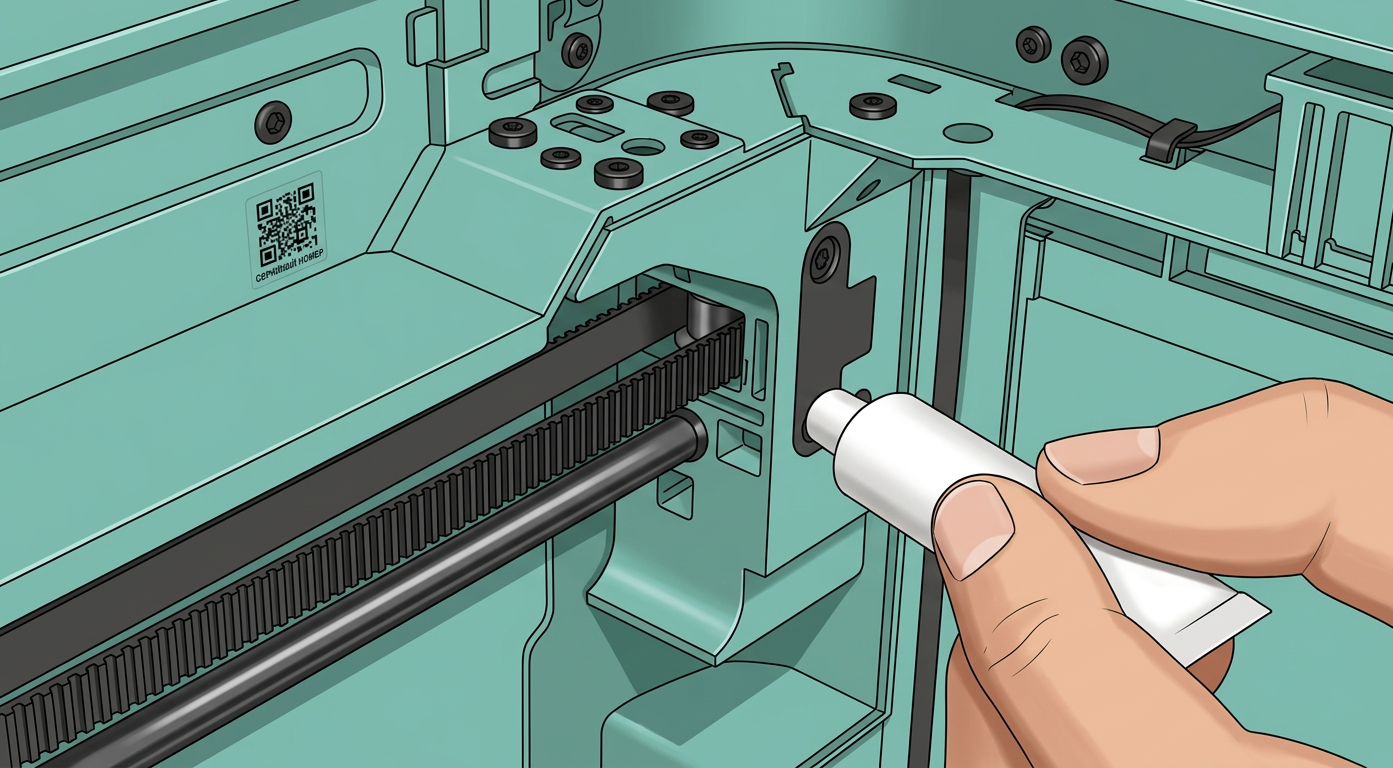

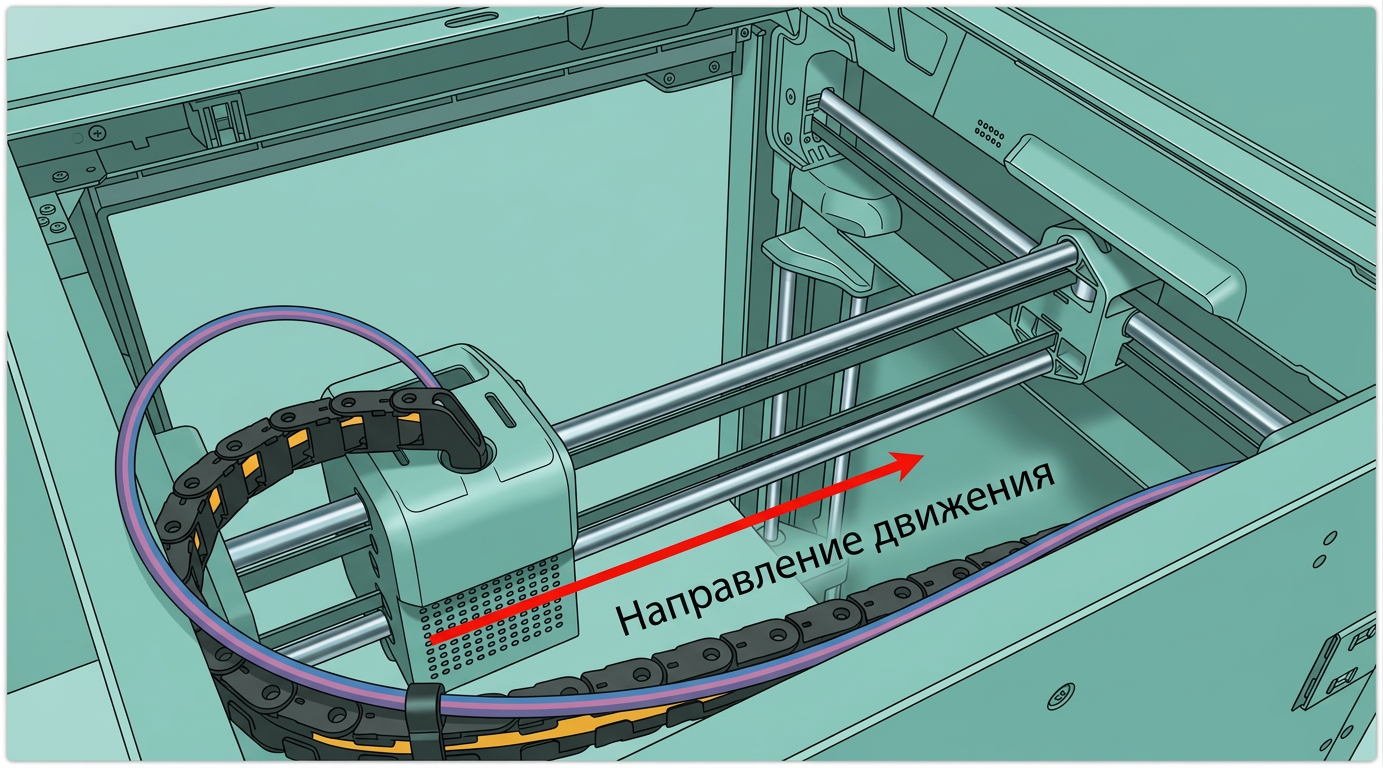

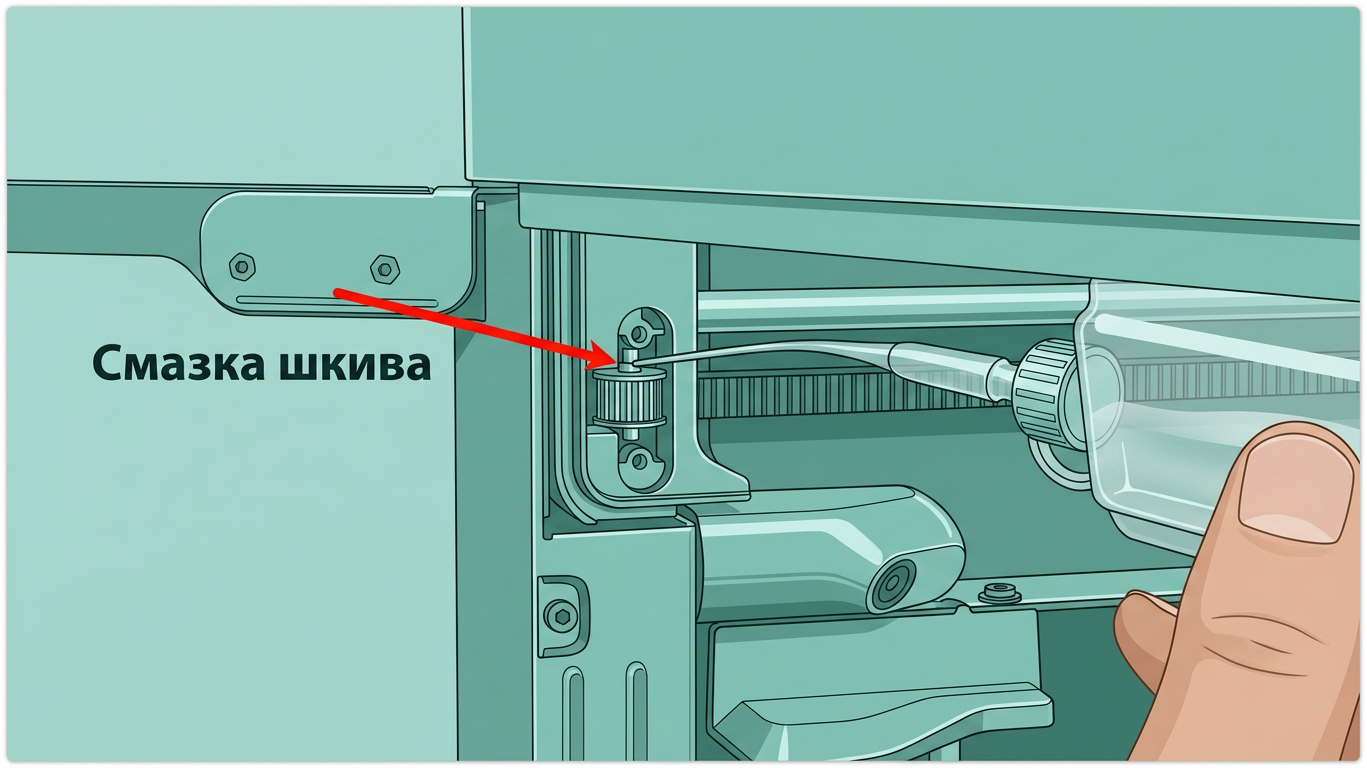

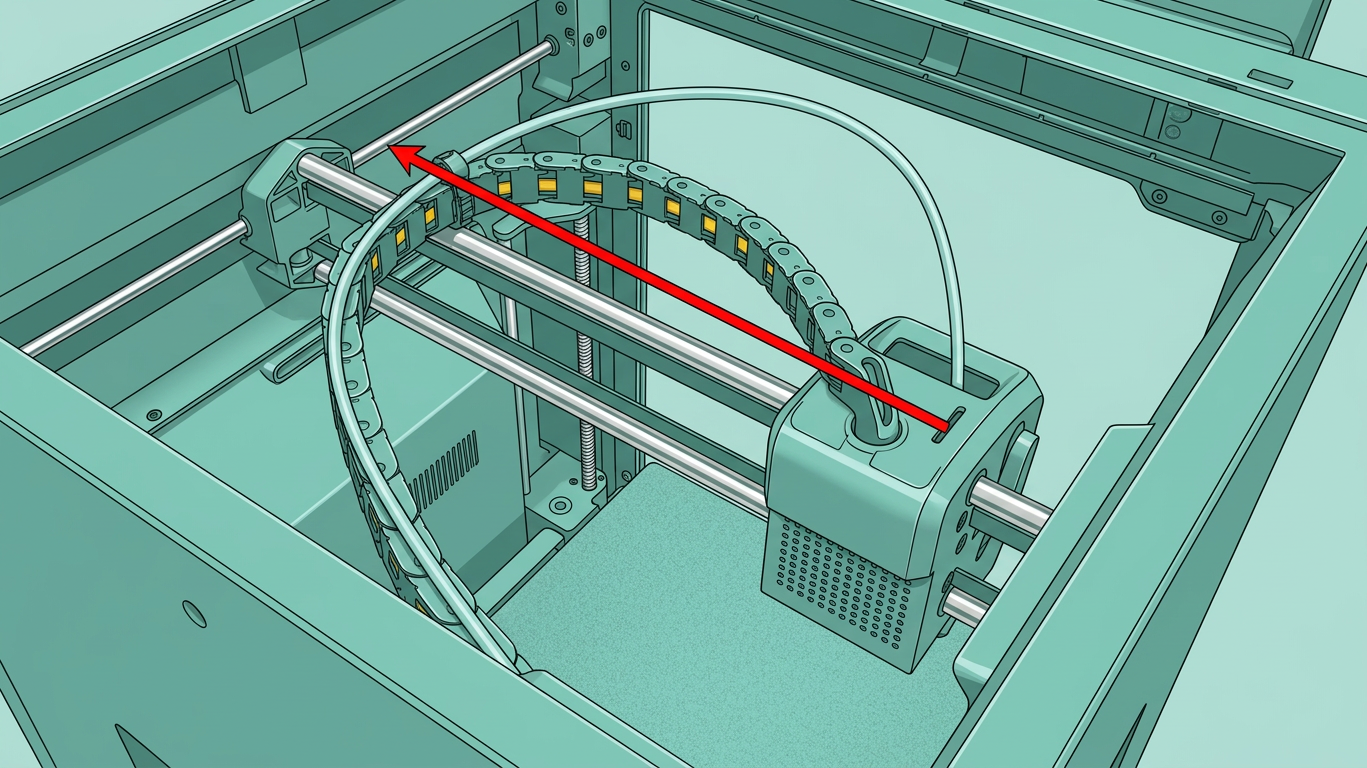

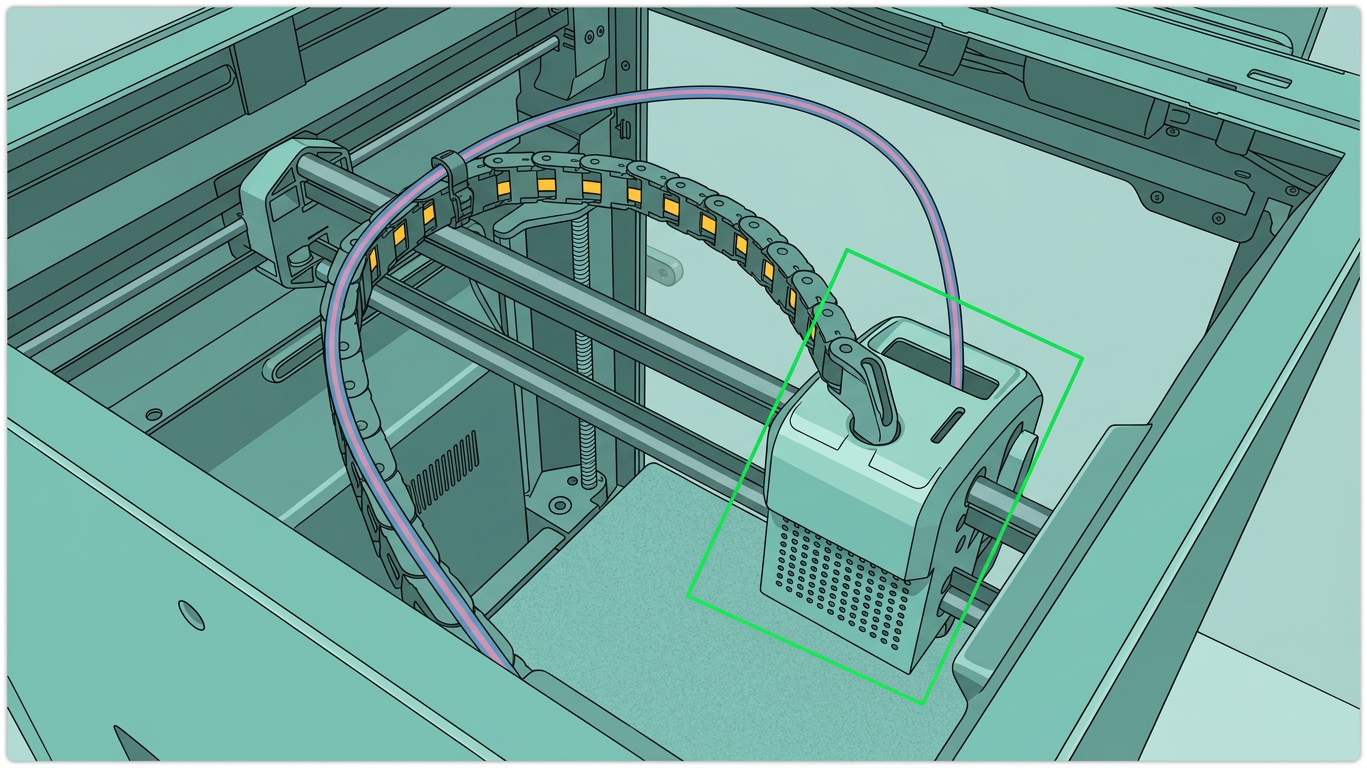

Натяжные шкивы Переместитесь к задней части принтера и смажьте левый натяжной шкив. Перед смазкой переместите печатающую головку влево, чтобы освободить место для распределения масла. Нанесите 1–2 капли масла на верхнюю часть ремня в точке контакта, показанной ниже: Обширные испытания подтверждают, что этот метод смазки не влияет на прочность ремня или срок его службы. Если смазочное масло не удается нанести непосредственно на задний натяжной шкив, вы также можете нанести его на верхний и нижний края ремня внутри камеры. Затем переместите печатающую головку — смазочное масло будет перенесено на натяжной шкив по мере работы ремня, и этот метод также может обеспечить снижение шума и смазку. После нанесения масла аккуратно переместите печатающую головку вправо, чтобы смазочное масло равномерно проникло в натяжной шкив. Повторите тот же процесс для правого натяжного шкива. Сначала переместите печатающую головку вправо. Нанесите 1–2 капли масла в верхнюю точку контакта ремня, как показано: Затем аккуратно переместите печатающую головку влево, чтобы обеспечить равномерное распределение смазочного материала внутри натяжного шкива.

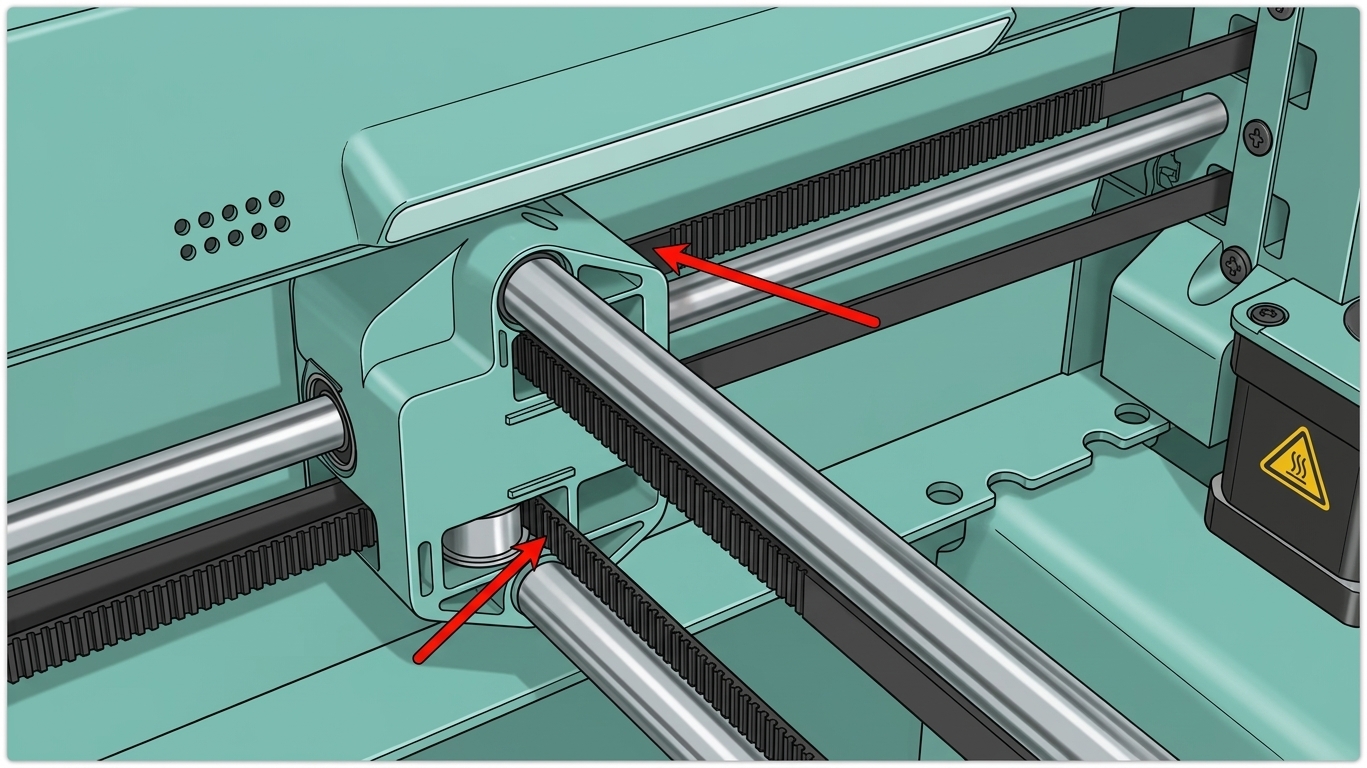

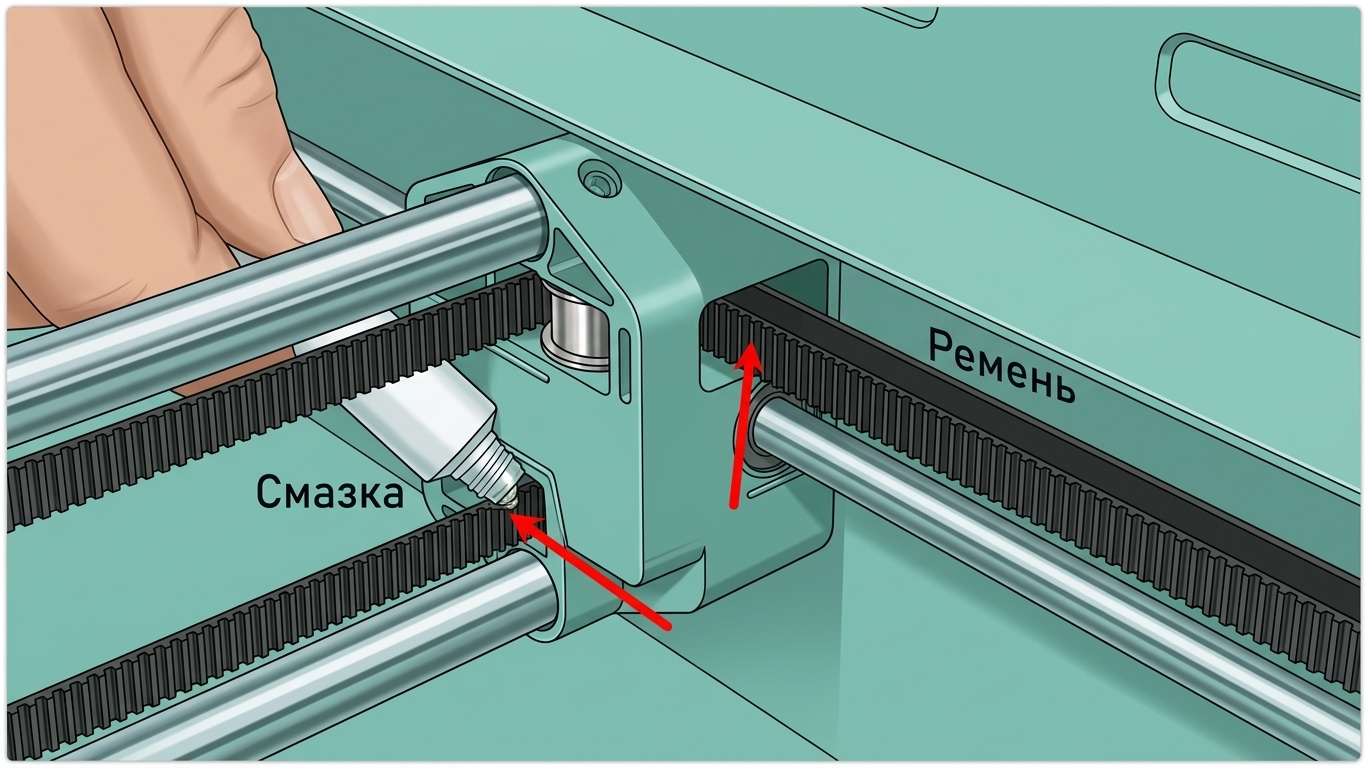

Натяжные шкивы рамы XY Смажьте передние натяжные шкивы, расположенные над передней стеклянной дверцей с обеих сторон. Нанесите смазку на верхнюю часть ремня в месте его контакта со шкивами, чтобы масло естественным образом распространялось внутрь во время работы. Затем смажьте натяжные шкивы с обеих сторон узла оси X. Нанесите масло на край ремня в двух отмеченных местах. Сделайте то же самое для шкивов правой стороны, нанося масло на две верхние точки контакта. Затем смажьте задние натяжные шкивы в зонах контакта верхнего и нижнего ремней (по 1–2 капли на каждую). После нанесения масла вручную переместите печатающую головку по всей траектории в направлениях X и Y, чтобы помочь равномерно распределить смазку.

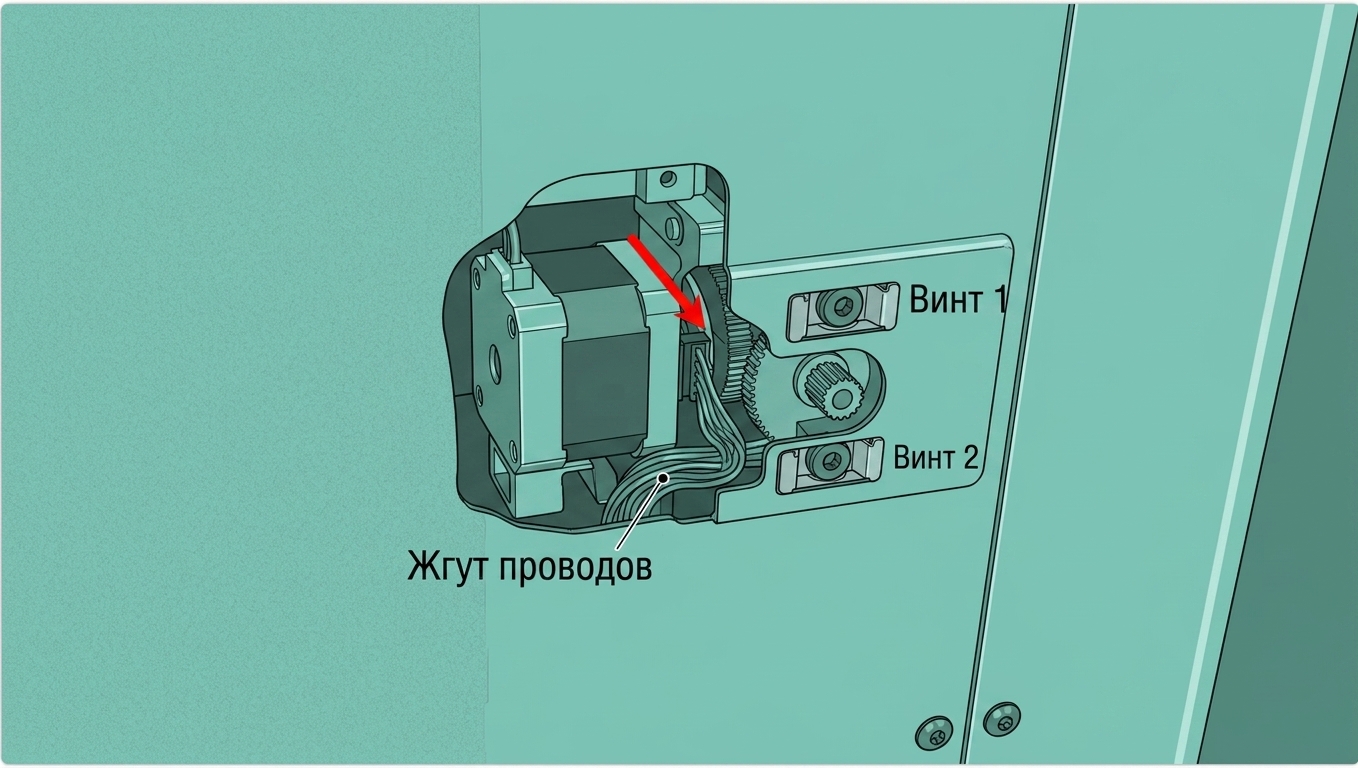

Смазка валов шкивовЭто относится к передним валам шкивов (левому и правому) и задним валам шкивов (левому и правому). Шкивы в центральном узле оси X герметичны и не требуют смазки валов. Перед смазкой ослабьте четыре винта натяжителя ремня на задней стороне принтера (полностью снимать их не нужно), чтобы снять натяжение ремня, что облегчит установку монтажного блока позже.

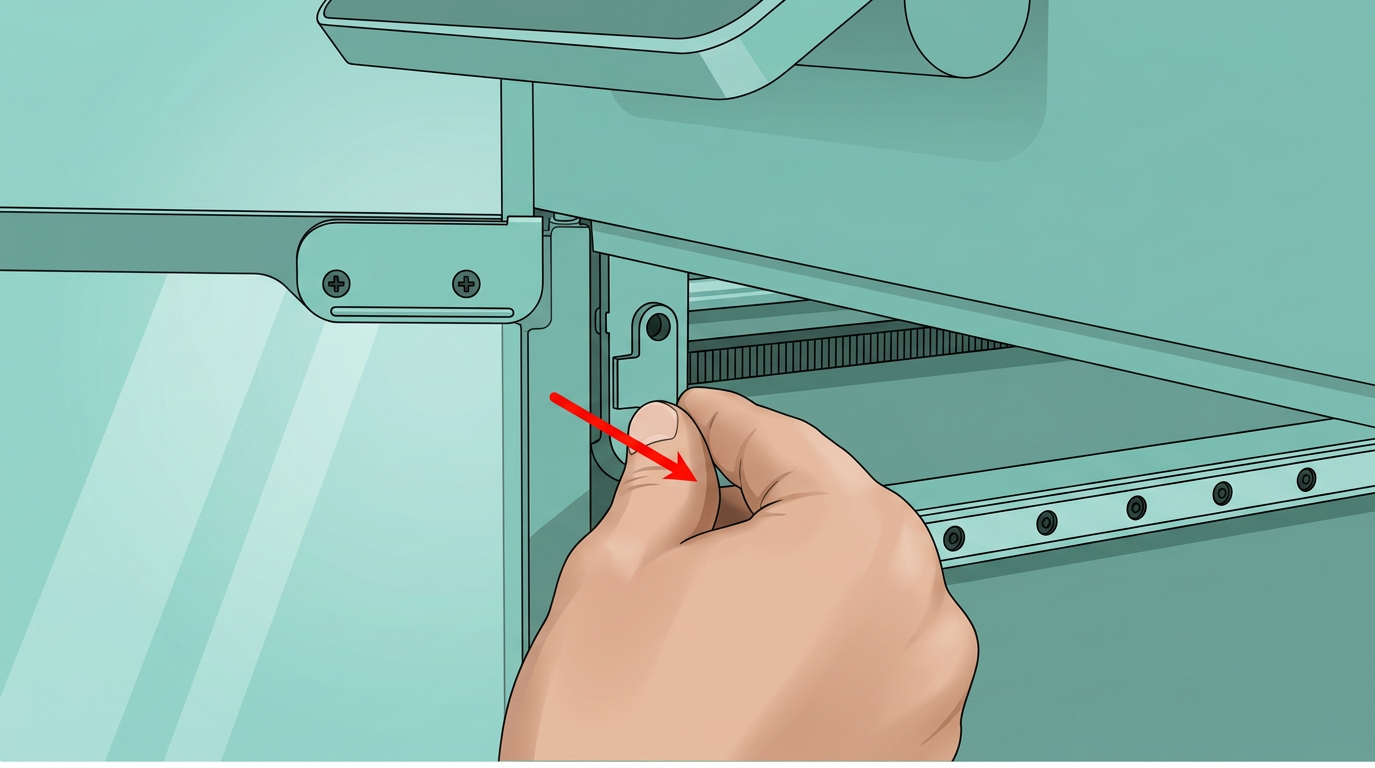

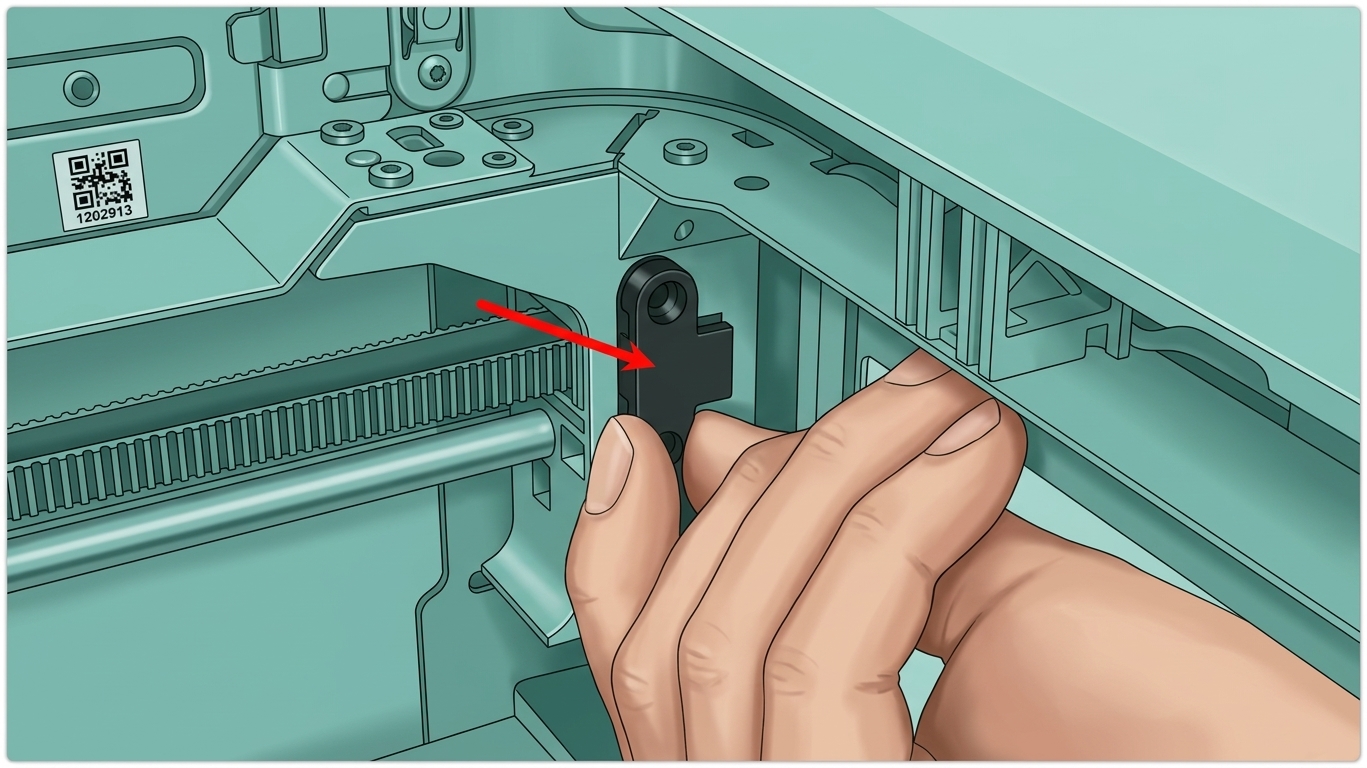

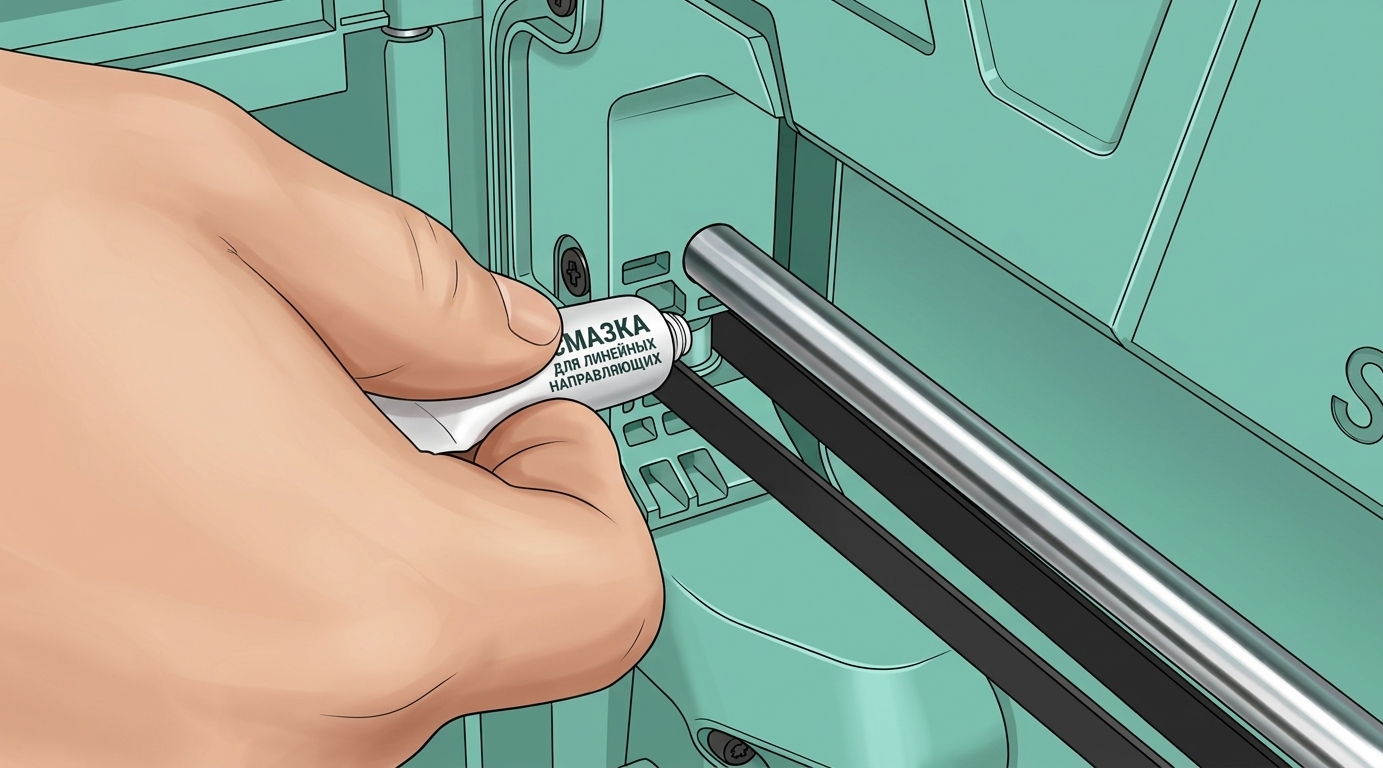

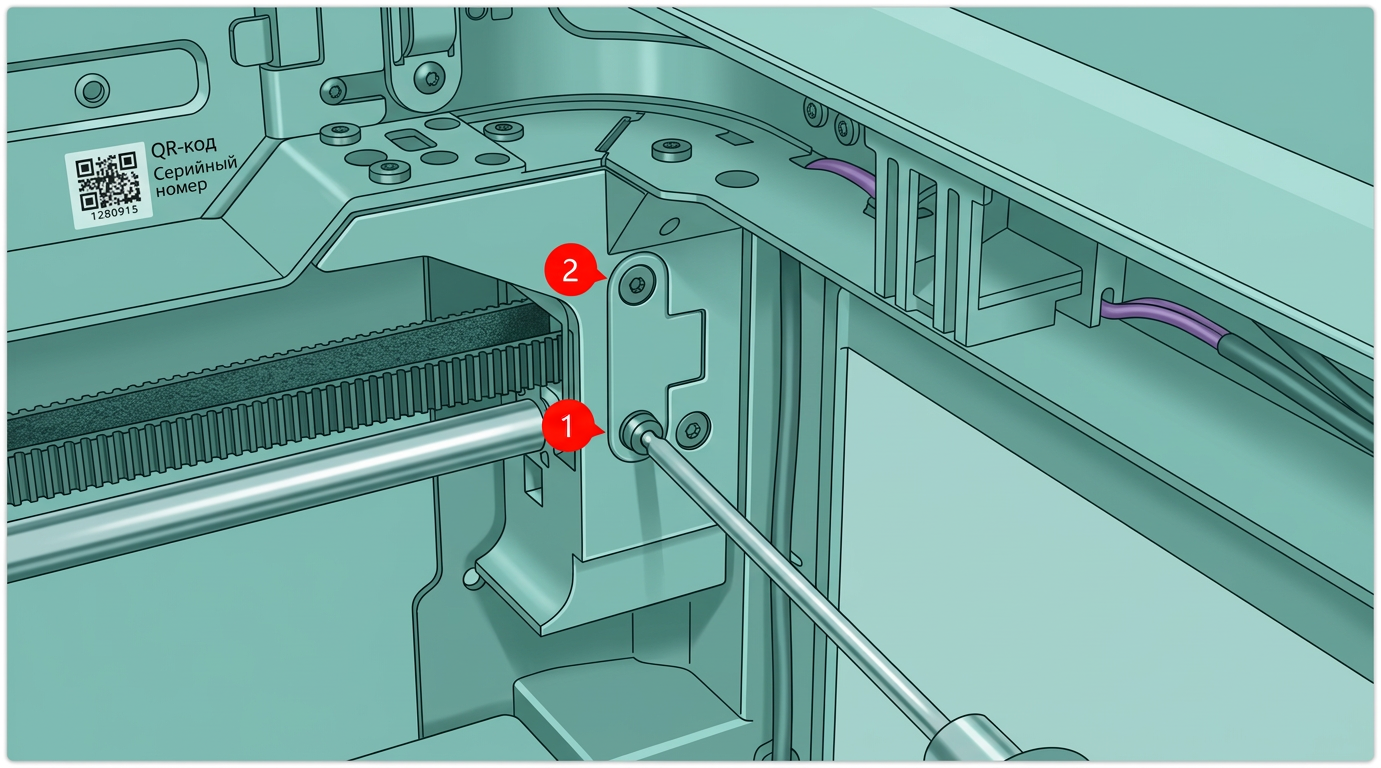

Смазка передних валов шкивов Используйте шестигранный ключ H2.0, чтобы открутить два винта над камерой в реальном времени, затем снимите монтажный блок, чтобы обнажить вал. Нанесите 1–2 капли масла на соединение между валом и подшипником. (Рекомендуются смазки с тонким аппликатором.) Если прямое смазывание затруднено, вы также можете обратиться к Руководству по замене шкива P2S, чтобы снять шкив для облегчения доступа. Повторите тот же процесс для правого переднего вала шкива, сняв два винта и вынув монтажный блок. Нанесите смазку на контактную точку вала и подшипника, затем установите блок на место и затяните винты.

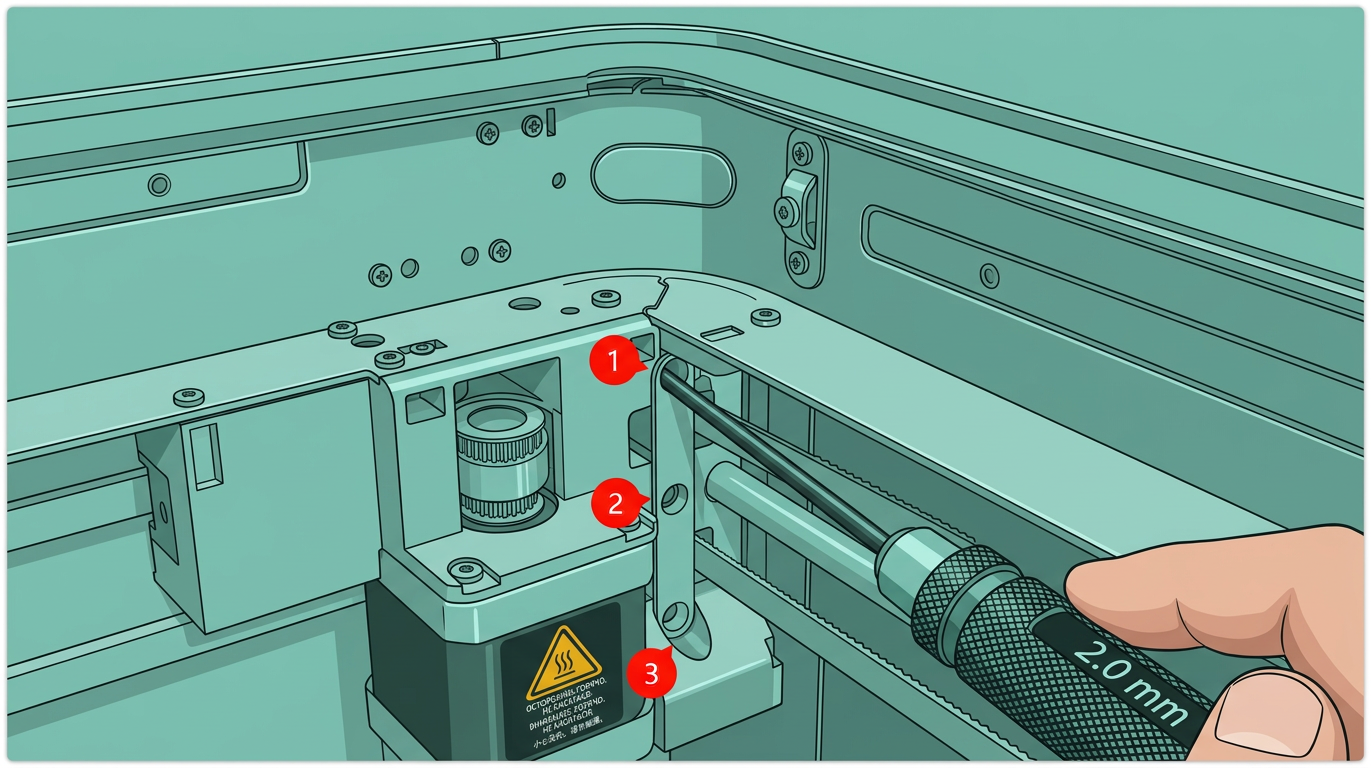

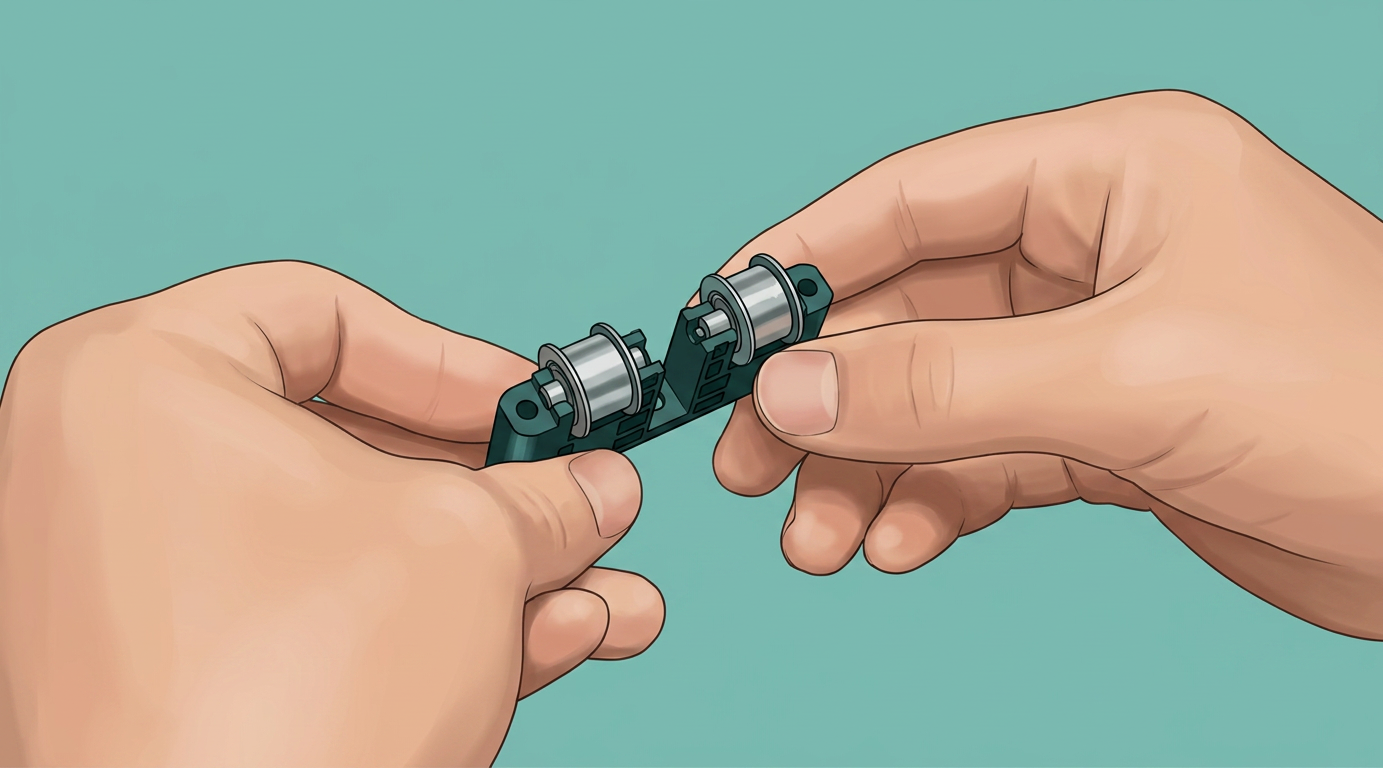

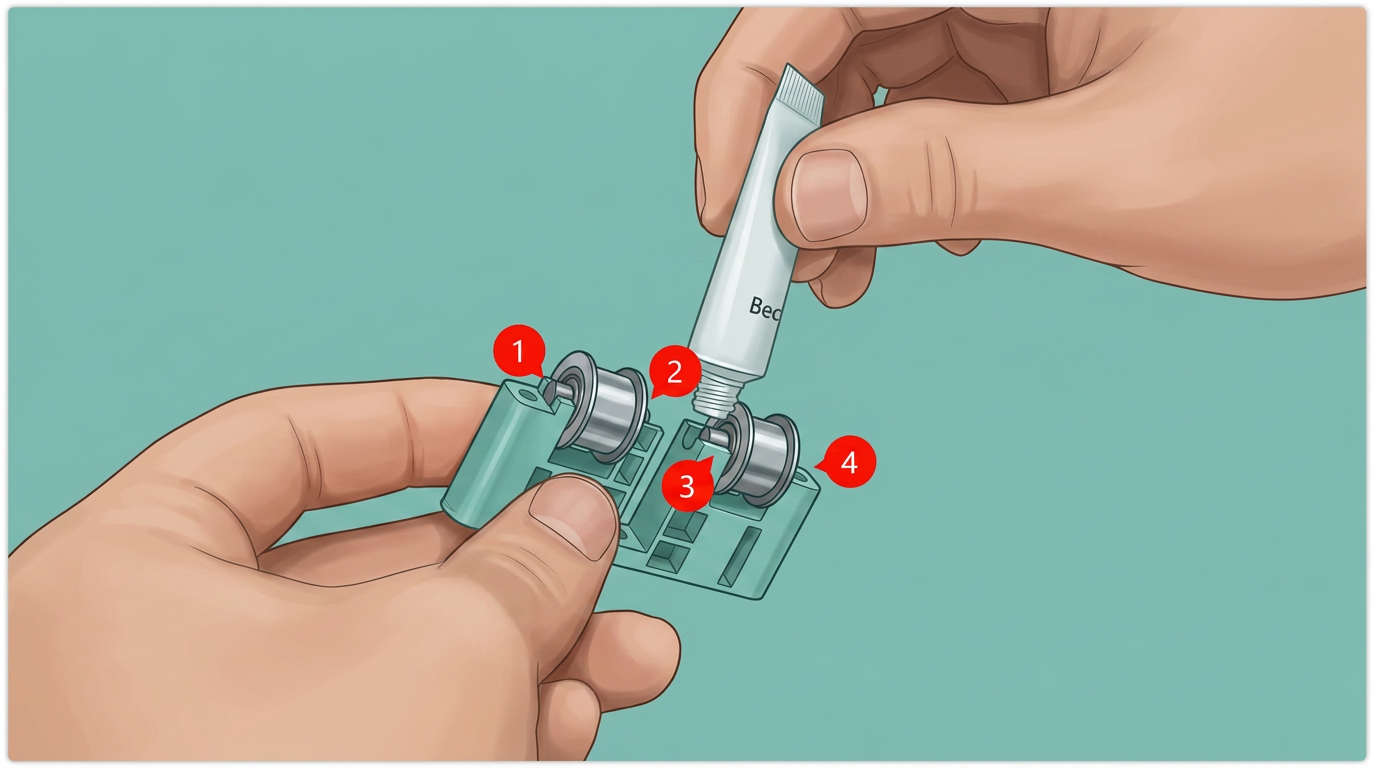

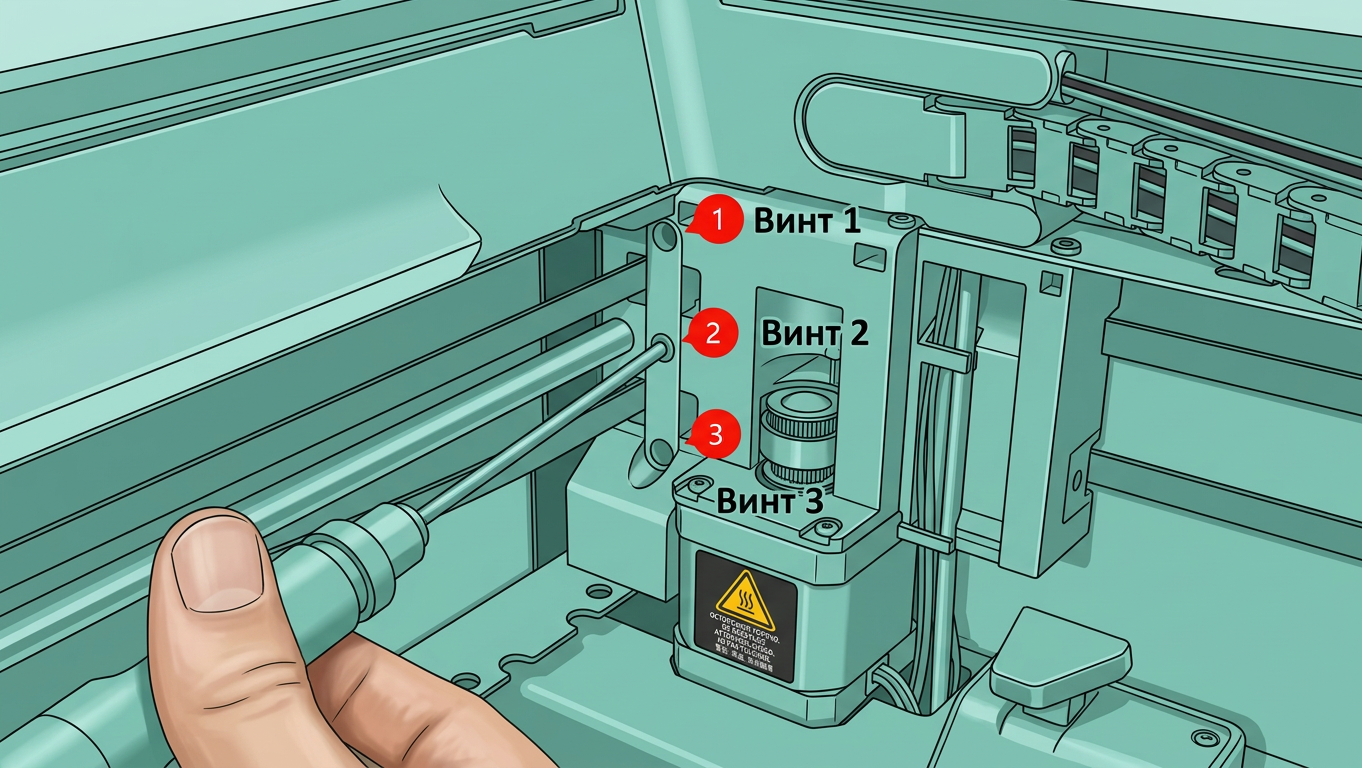

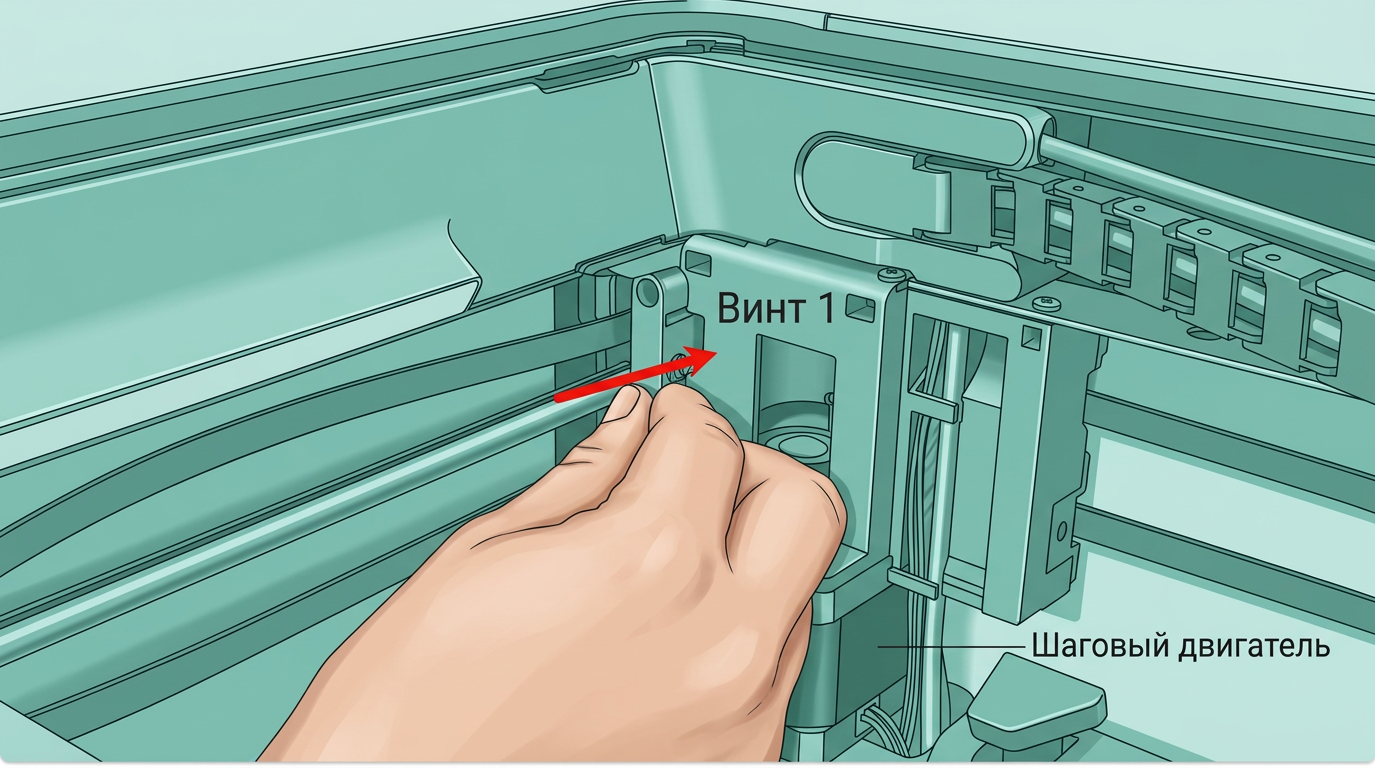

Смазка задних валов шкивов Для задних шкивов открутите три винта, показанные ниже, и выньте узел шкива. Смажьте все четыре контактные точки на двух валах (как слева, так и справа). После смазки поверните шкивы вручную, чтобы обеспечить плавную работу без шума. Установите узел на место и закрепите винты. Для левого заднего шкива открутите три винта, как показано, выньте узел и смажьте оба конца вала. Установите узел на место и затяните три винта. После завершения смазки всех валов шкивов вручную переместите печатающую головку по осям X и Y не менее трех раз, чтобы помочь равномерно распределить масло. Наконец, затяните четыре винта натяжителя на задней стороне принтера, чтобы закрепить ремень. Примечание: Не перетягивайте винты натяжителя, чтобы избежать срыва резьбы.

Полная калибровка После смазки шкивов рекомендуется запустить процедуру Полной калибровки из меню калибровки, чтобы убедиться, что все механические части работают в оптимальном состоянии. Это включает: Подавление шума двигателя, Компенсацию вибрации и Автоматическое выравнивание платформы. После завершения калибровки вы можете начать печать для проверки результатов.

Заключительные замечания Надеемся, подробное руководство было полезным и информативным. Если данное руководство не решает вашу проблему, пожалуйста, подайте заявку в службу технической поддержки /guides/, мы ответим на ваши вопросы и окажем помощь. Если у вас есть предложения или отзывы по этому Wiki, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
